Привет всем! Продолжаю тему Тигра в 3д. И на этот раз двигатель Maybach HL230. Так же как и с башней - максимальная аутентичность. Моделирование в CAD системе, каждая деталь отдельна, как и в реальном двигателе. Масштаб 1:1. Параллельно решил сделать себе модель (в масштабе 1:4), используя 3д печать. Модель будет не всего двигателя, а только коленвала и ШПГ. Модель будет покрашена и с подставкой помещена под стекло. На данный момент распечатаны детали коленвала и начата постобработка. Скриншот с программы: http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-97666200-1461412977_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-85076700-1461413059_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-82073500-1461413071_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-42764900-1461413090_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-84061800-1461413126_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-22394300-1461413151_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-47466400-1461413163_thumb.jpg Первые детали http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-81311100-1461413187_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-01805800-1461413223_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-09604900-1461413277_thumb.jpg

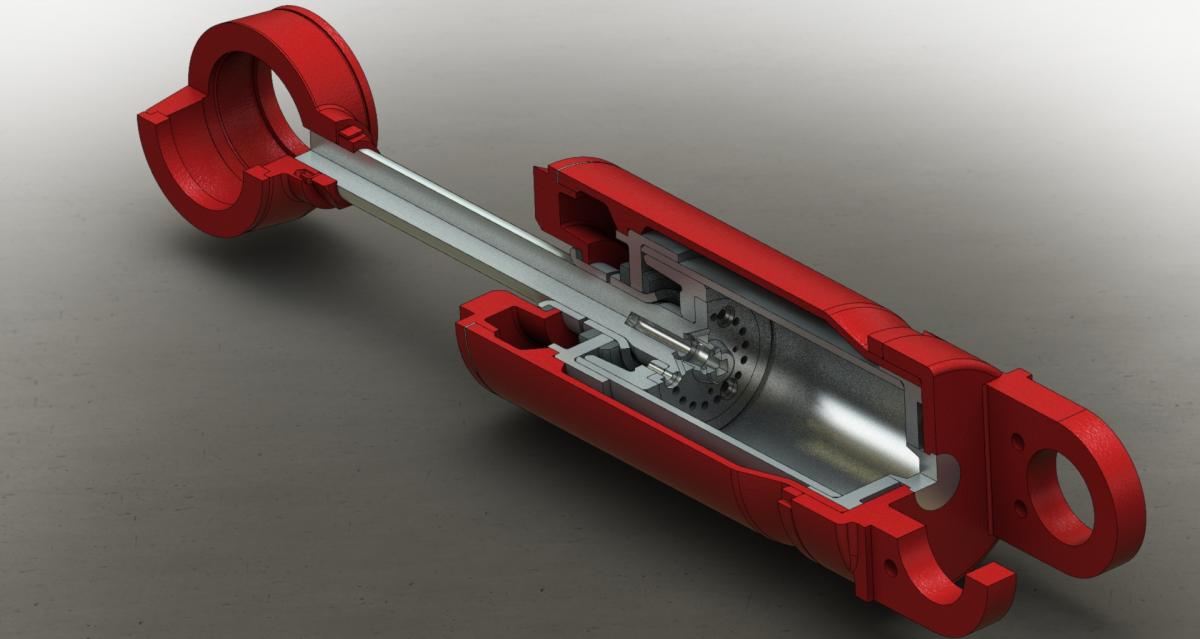

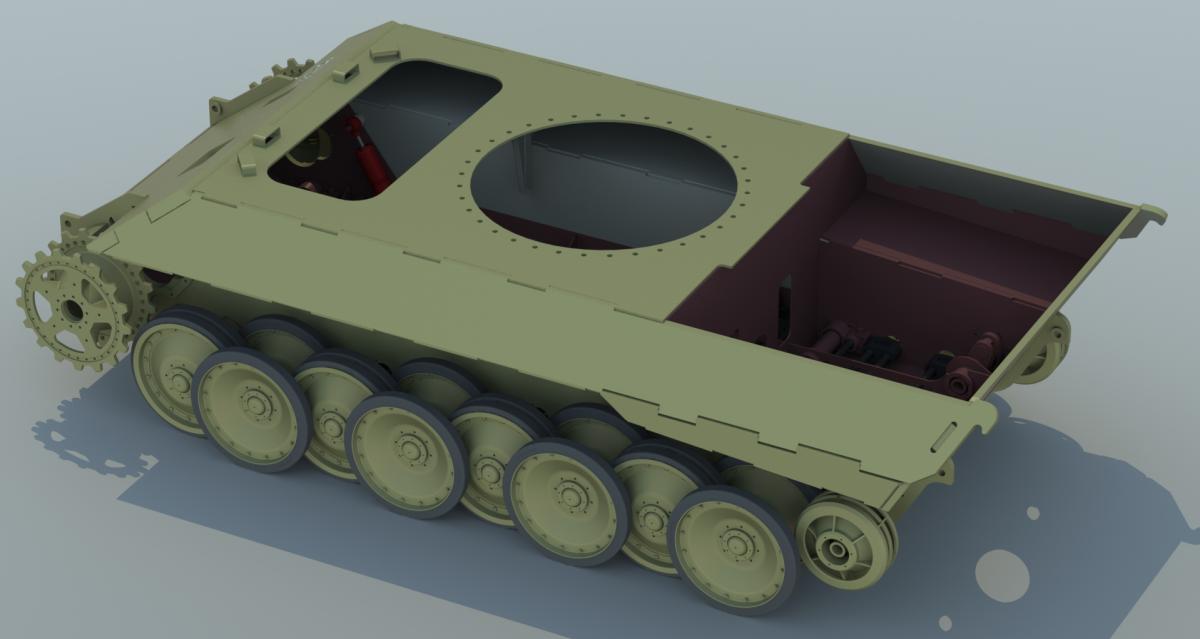

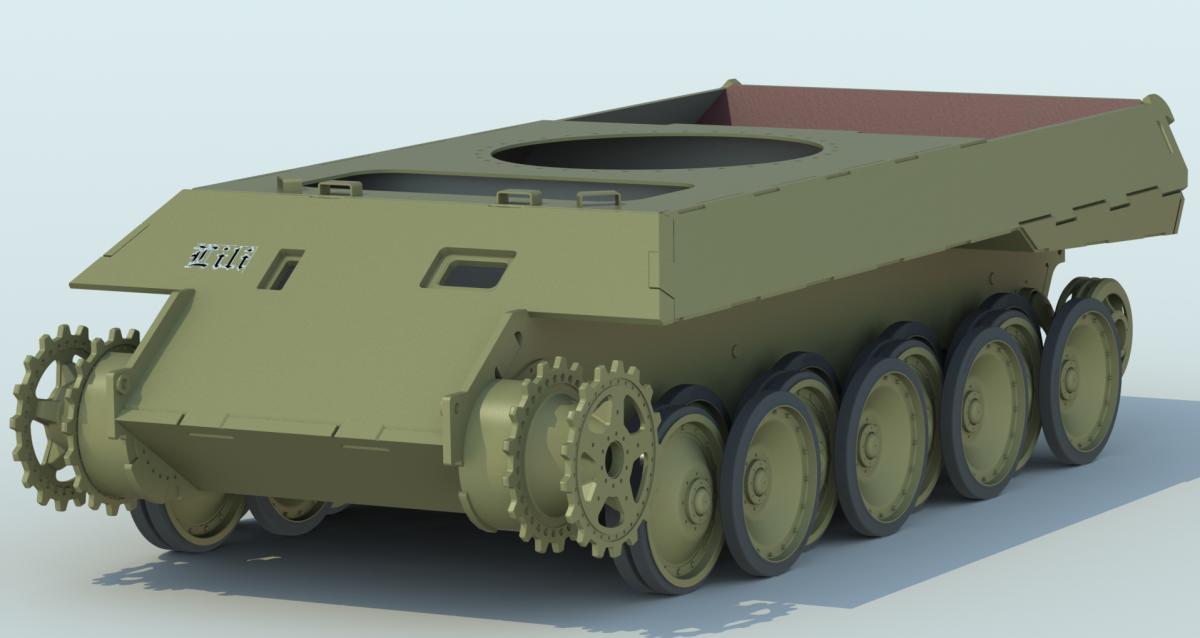

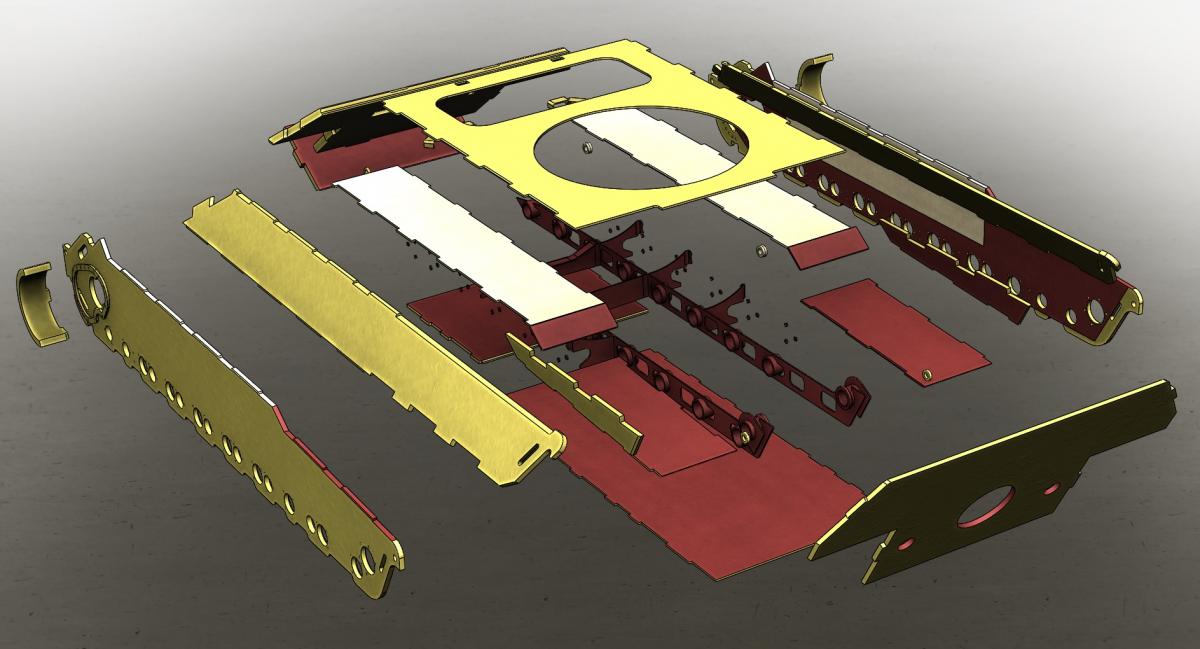

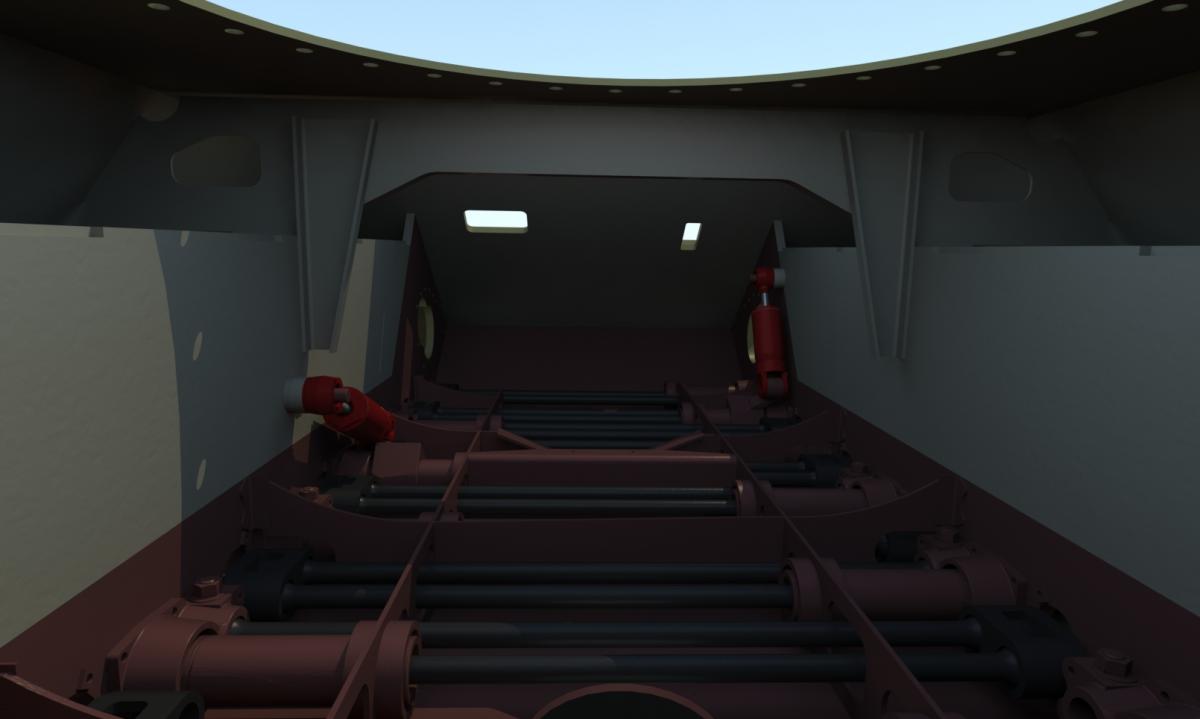

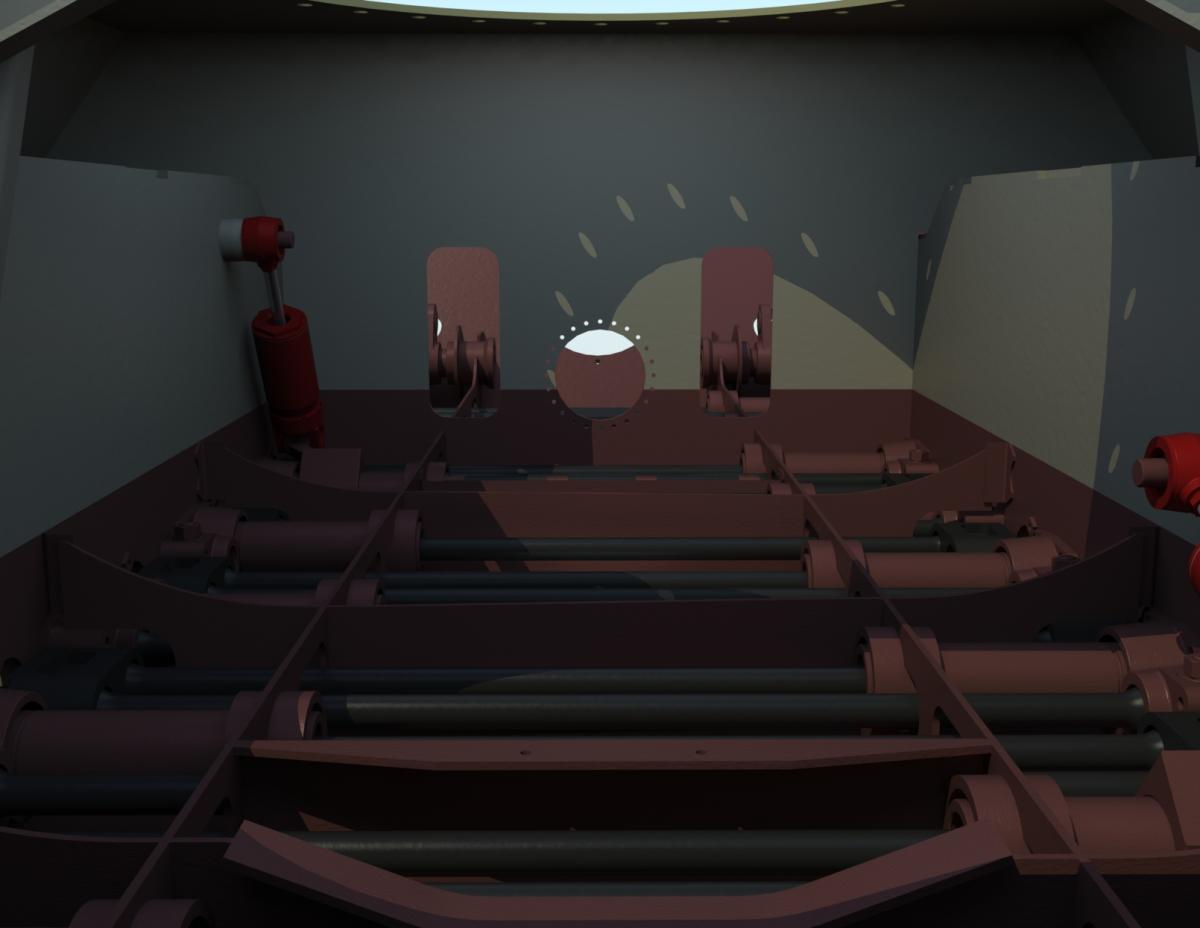

Всем привет! Моделирую Пантеру Ausf D. в 3Д в Солидворкс, использую имеющиеся материалы из инета, а так же из собственной библиотеки. Те размеры, которые мне точно известны (габариты корпуса, толщина, угол наклона листов, размеры колес, амортизатора, торсионов и т.д.) соблюдаются точно, остальные получаются аппроксимацией из имеющихся чертежей и из замеров с реального танка. Стараюсь создавать все точно, до каждого болтика. На данный момент сборка содержит в себе более 2800 деталей. Работа продолжается... Вид снаружи http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-57231500-1414234381_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-09309600-1414234388_thumb.jpg Вид изнутри http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-65648000-1414234397_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-74974700-1414234412_thumb.jpg Детали корпуса http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-60071500-1414234427_thumb.jpg Детали амортизатора http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-126755-0-55343100-1414234433_thumb.jpg

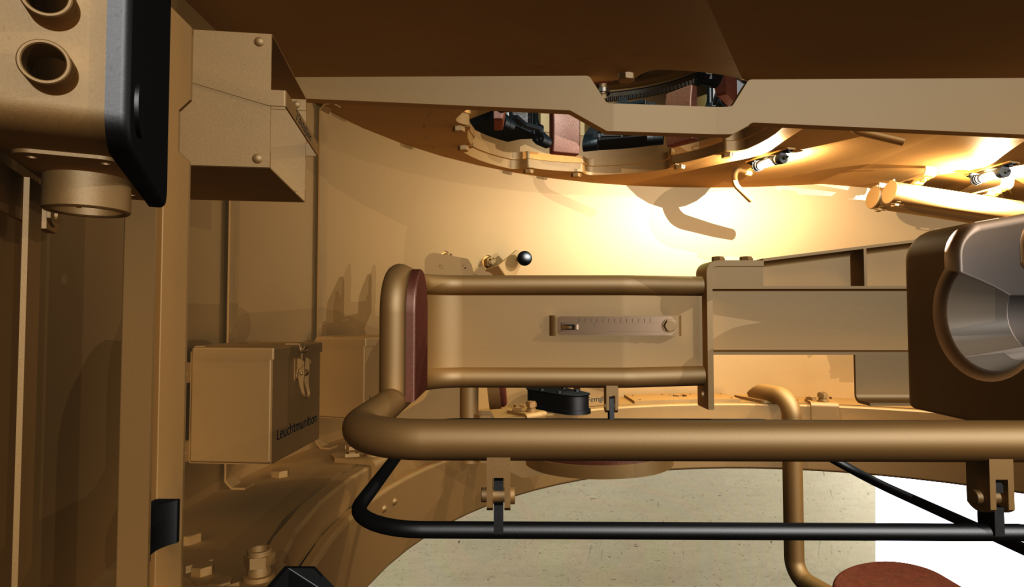

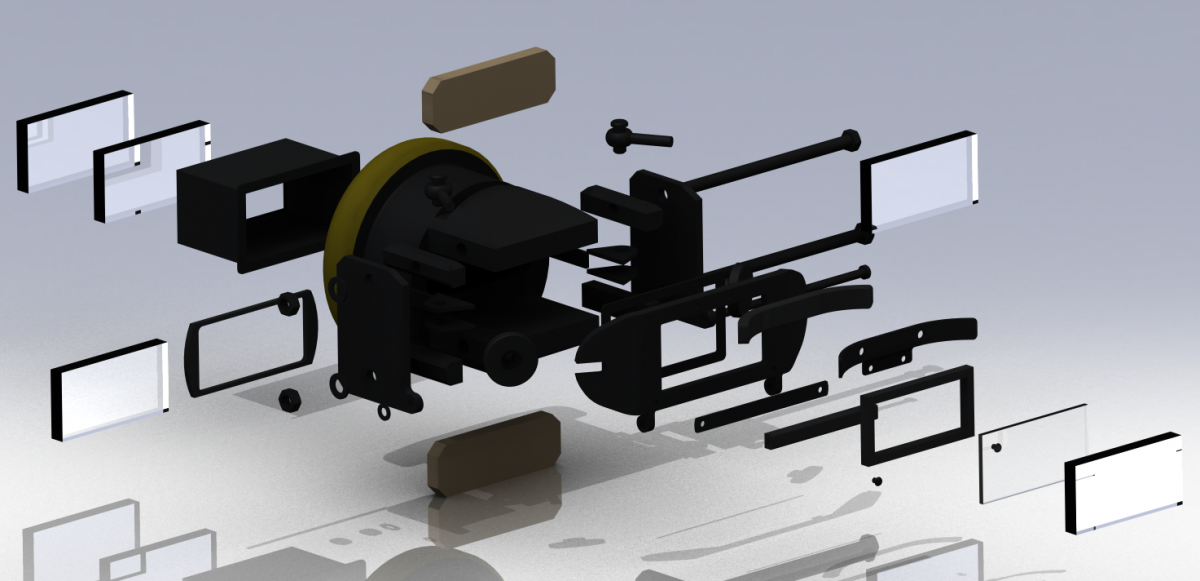

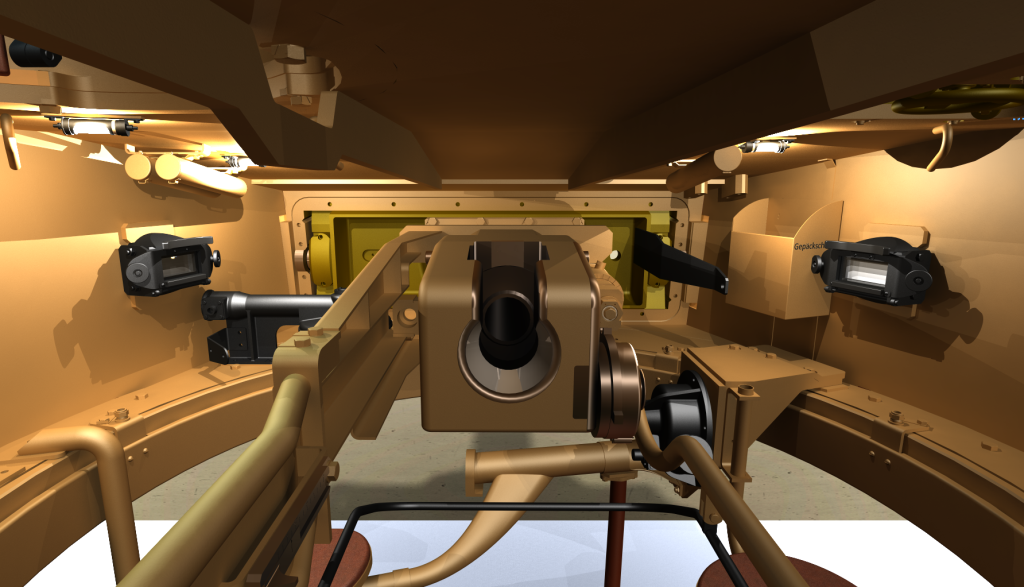

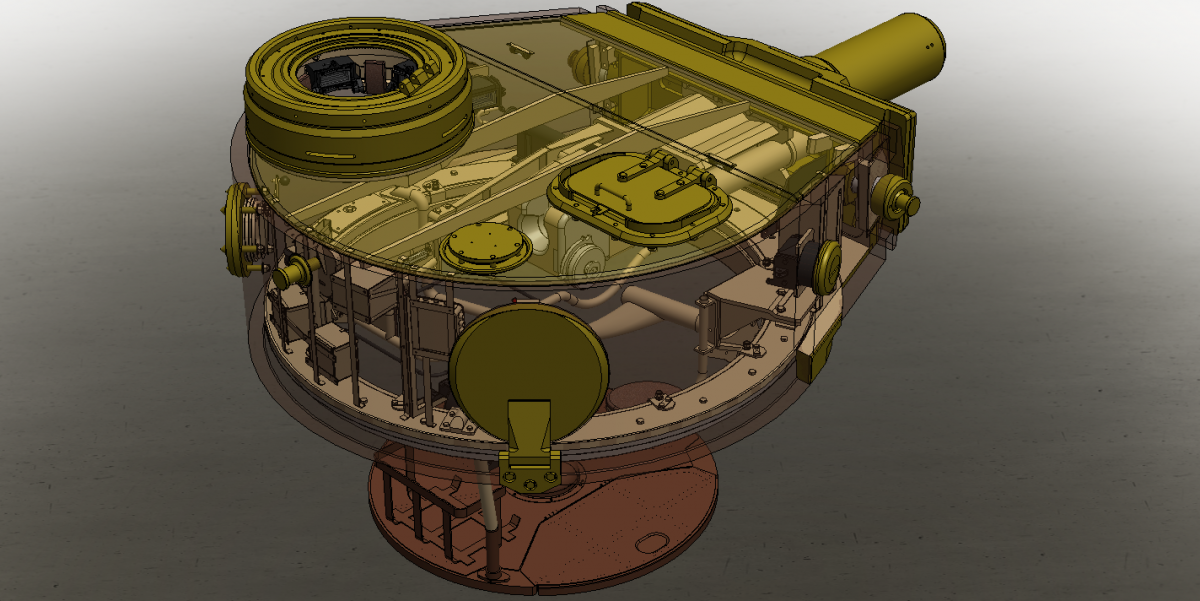

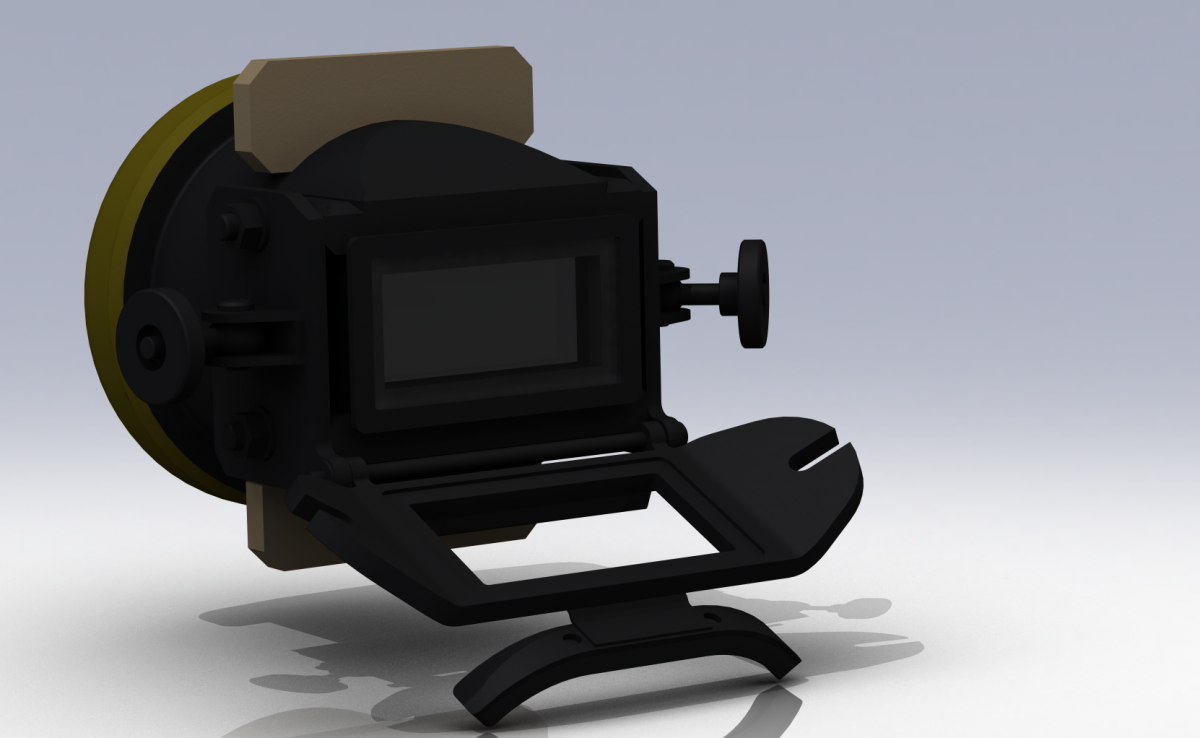

Привет всем! Давно не было работ в 3D. Решил выложить свою. Башня раннего Тигра. Модель создана в Soliworks, масштаб 1:1. Часть размеров соответствуют реальным, часть - аппроксимация с чертежей в сети и фотографий, некоторые замерены мной на реальном танке. Стараюсь делать модель максимально точно. На сегодняшний день сборка состоит из 1100 деталей. Для примера "взорванный" вид прибора наблюдения. Если есть замечания по мат. части, пишите. Вид на пушку http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2012/post-129658-0-62440800-1355339216_thumb.png Вид с аварийного люка http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2012/post-129658-0-74299100-1355339288_thumb.png Прибор наблюдения с открытой крышкой и "взорванный" вид http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2012/post-129658-0-68012700-1355339354_thumb.png http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2012/post-129658-0-70649200-1355339410_thumb.png Вид с экрана солида http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2012/post-129658-0-65318000-1355339493_thumb.png Работа продолжается по мере готовности буду выкладывать.
