Balthasar_Woll

Отличный результат!

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngWinterBreeze (31 май 2020 - 15:54) писал: Balthasar_Woll, работа просто титаническая! Результат шикарный, но больше поражает работа проделанная по поиску информации. Где вообще реально найти столько чертежей? Пытаюсь найти чертёж катка последней модели Тигра, результат чуть лучше нуля. Неужели всё можно построить по фото? Спасибо! Фотки, схемы, все шло в дело, что находилось. Некоторые части переделывались, после нахождения новой фотки или схемы. Сейчас уже накопилось много новой инфы и можно переделывать проект, но нет ни времени, ни желания.

Печатал на PICASO 3D Designer. Но я не советую даже смотреть в его сторону. Жуткий г..но принтер. Он не стоит своих денег, а хотят за него не мало. Постоянные танцы с бубнами, а не печать. Советую присмотрется к Makerbot. Про остальные ничего не могу сказать. Но не ждите качетсва литья под давлением, технология FDM не совершенна. Постобработка простая: На медной проволоке подвешивал детали и устанавливал их в таком состоянии в трехлиторвую банку, в которой заранее налил не много ацетона. Все это дела ставиться в отделную кастрюлю (тазик) в котороый наливается кипяток, после установки банки. Банку сверху накрываем крышкой. Кипяток нагревает ацетон, пары ацетона растворяют верхний слой деталей и они сглаживается. Держать детали от 2 до 5 минут (определяется опытным путем) и постоянно контролировать. Если мало времени не успеет сгладится, много начнет течь. По достижении нужного результата, аккуратно вытаскиваем и просушиваем сутки. Деталь руками не трогать! Она очень мягкая и остаются следы от пальцев. А после просушки, как обычно наждак, шпатлевка и т.д. Ацетон вещь опасная, на открытый огонь не ставить и пары не вдыхать. Работает это с АБС пластиком.

Спасибо! Точнее пока только башня. А так полностью окончена. http://forum.worldoftanks.ru/index.php?/topic/1694881-%D0%BF%D1%80%D0%BE%D0%B4%D0%BE%D0%BB%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BF%D0%BE%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B8-%D0%B1%D0%B0%D1%88%D0%BD%D0%B8-%D1%82%D0%B8%D0%B3%D1%80%D0%B0-%D0%B2-3%D0%B4-%D1%81-%D0%B8%D0%BD%D1%82%D0%B5%D1%80%D1%8C%D0%B5/

Такая и есть цель. Поставить под стекло на полку

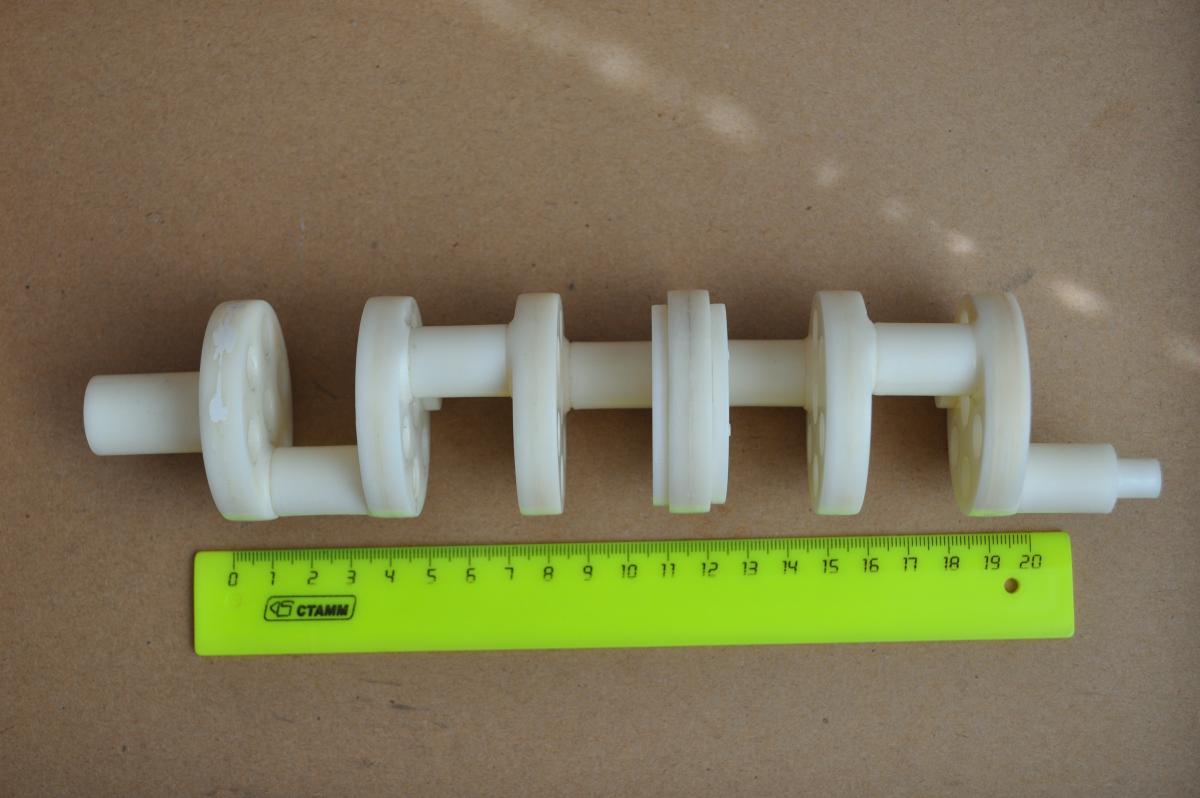

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-126755-0-15279300-1462958771_thumb.jpg Диаметр щеки 54 мм На данный момент состоит из 32 деталей.

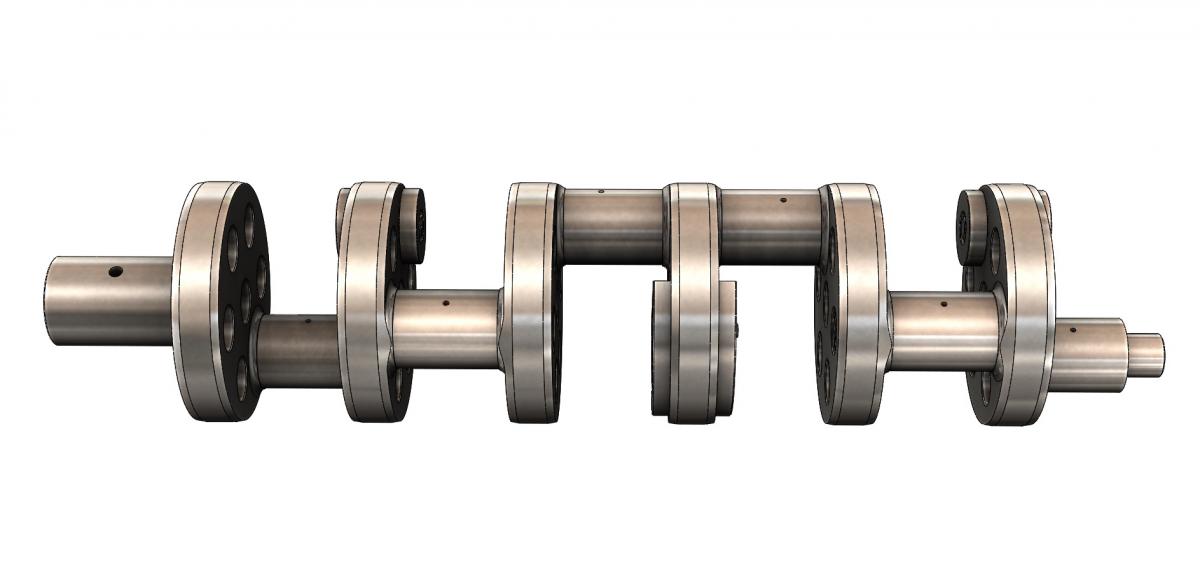

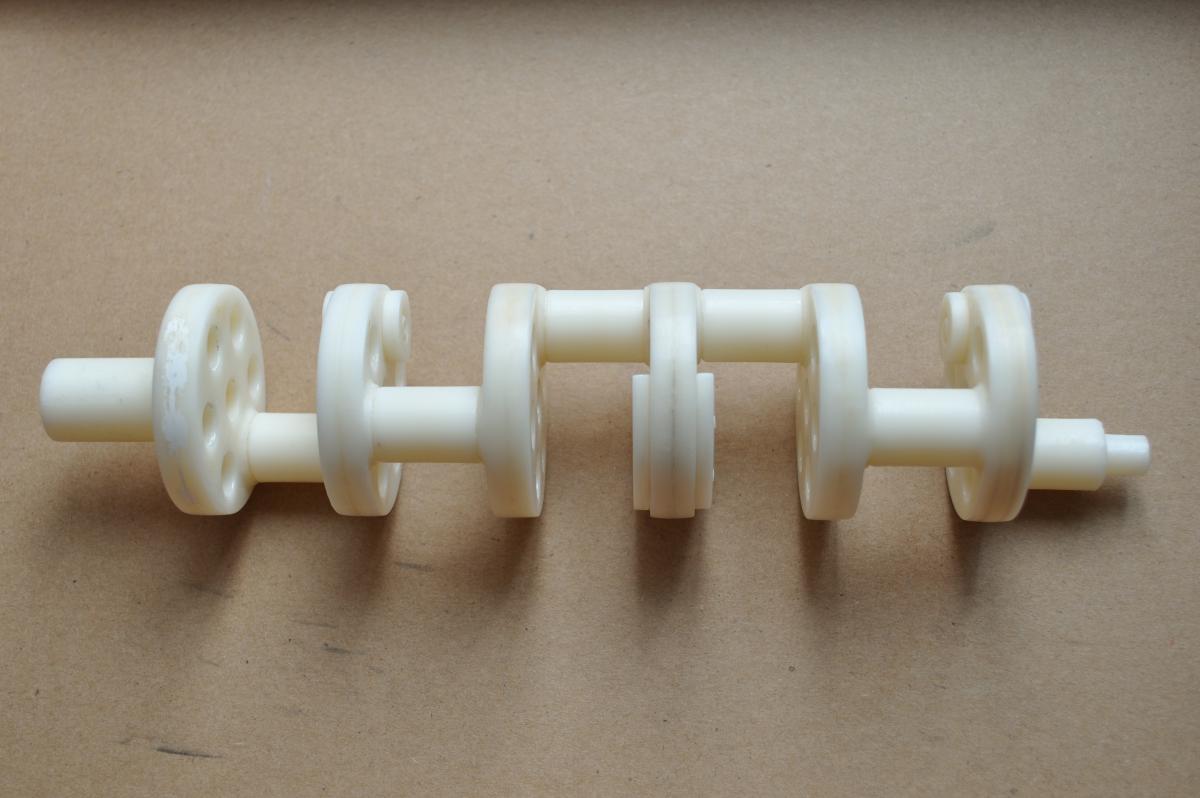

Коленвал http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-126755-0-94736700-1462953416_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-126755-0-31295900-1462953409_thumb.jpg Осталась последняя часть, зубчатое колесо для ГРМ, напрессованный фланец и можно приступать к окраске

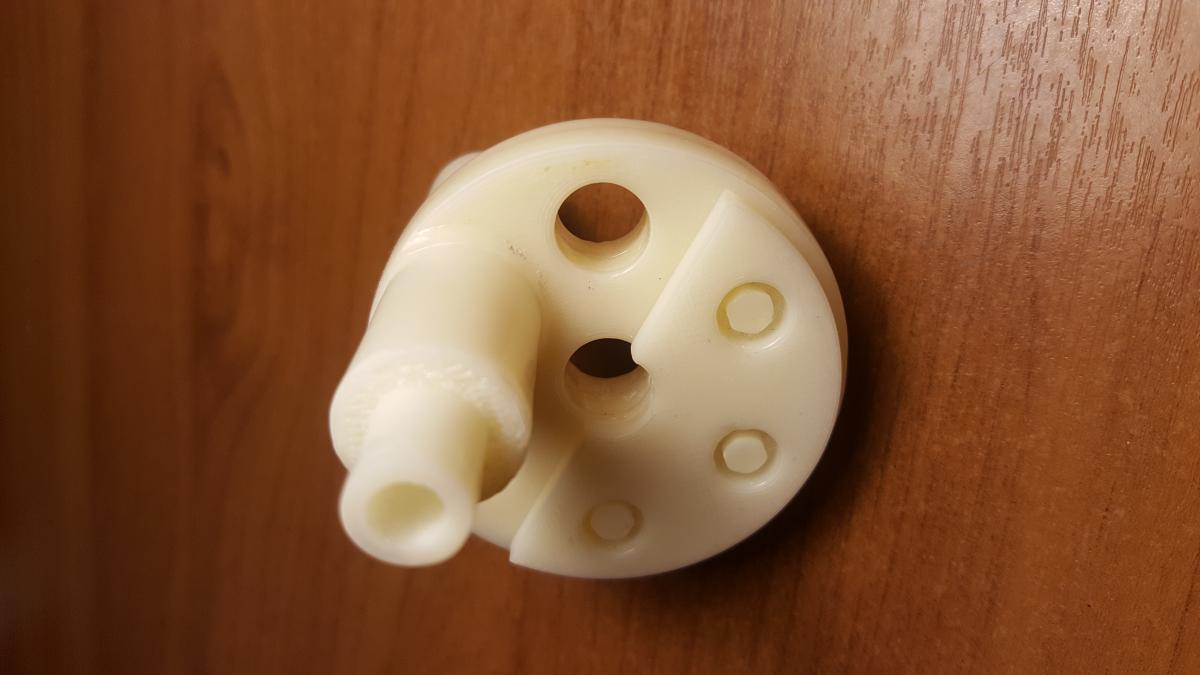

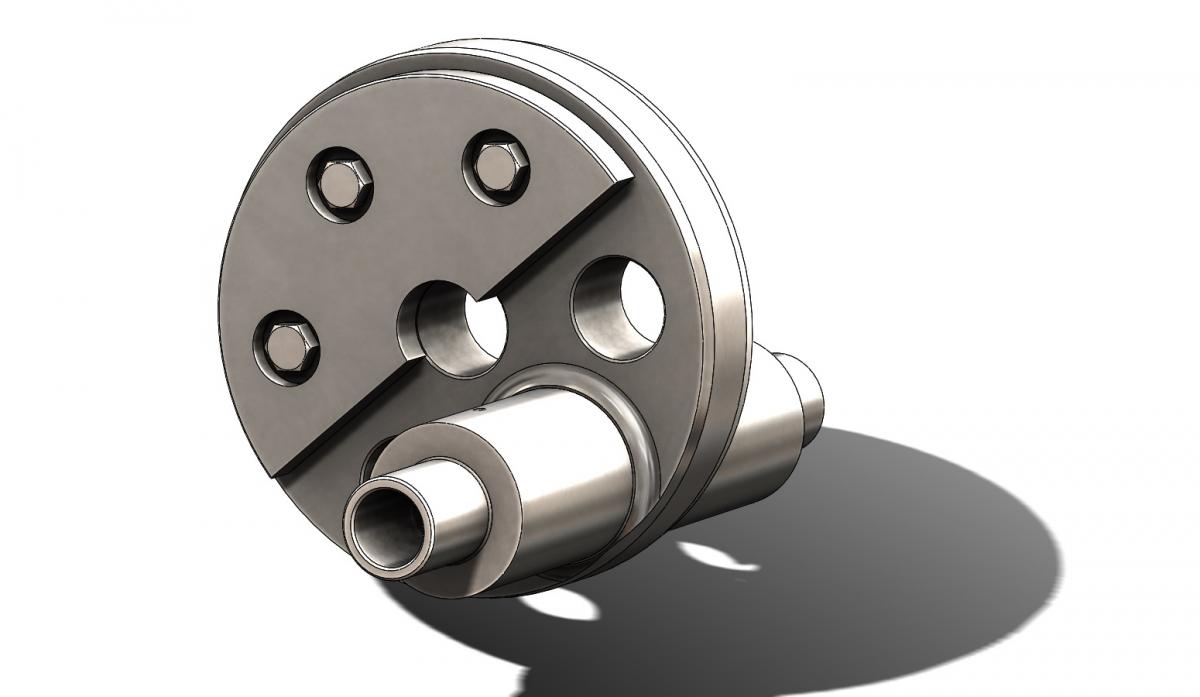

Обработаны первые детали и начата сборка http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-44493000-1461877438_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-31263100-1461877462_thumb.jpg

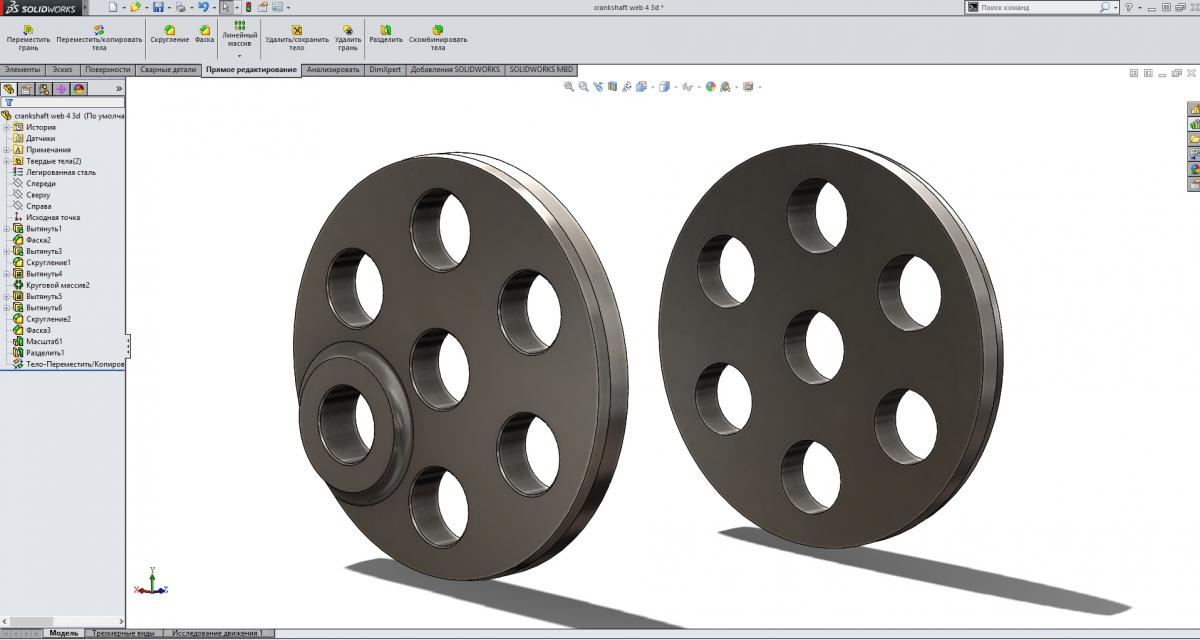

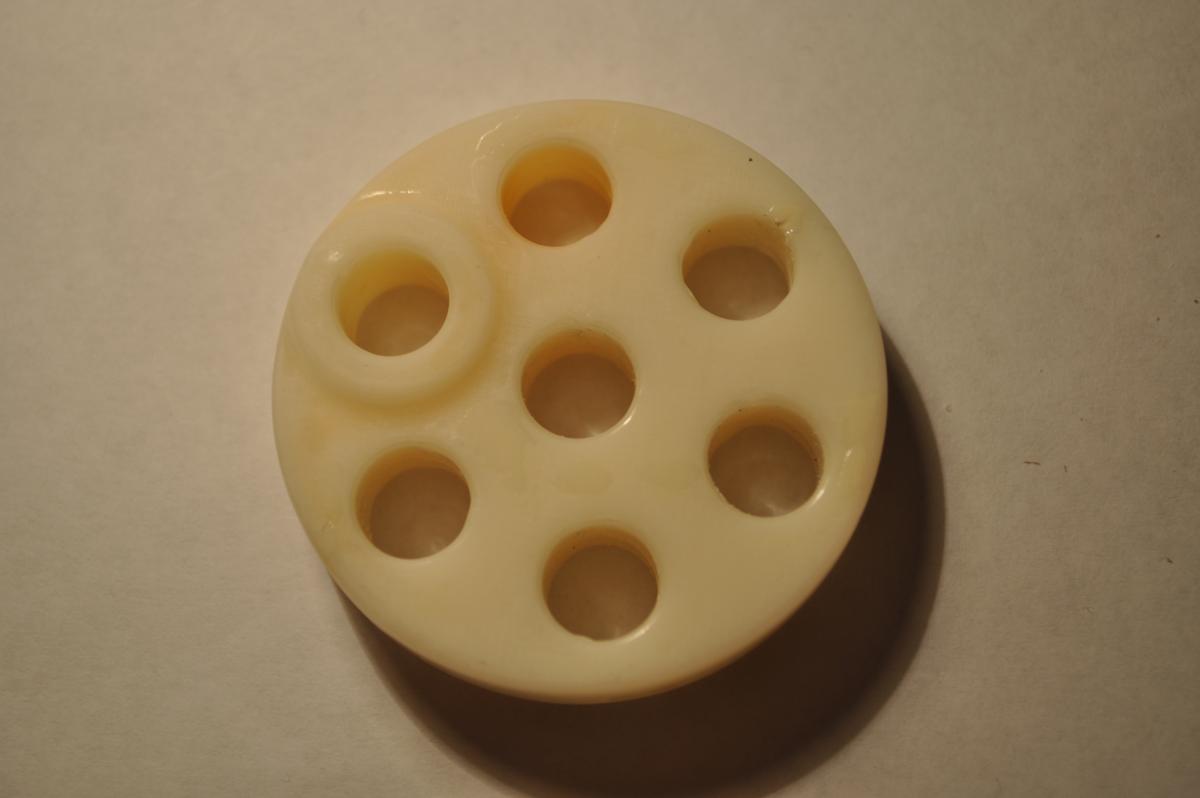

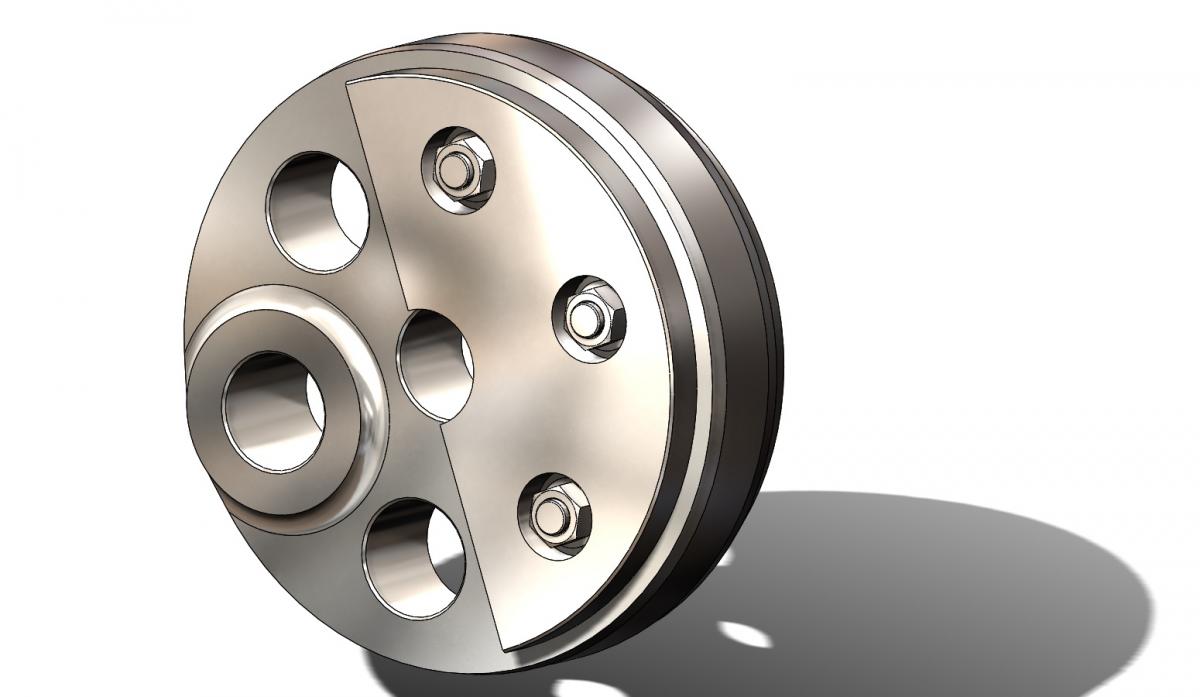

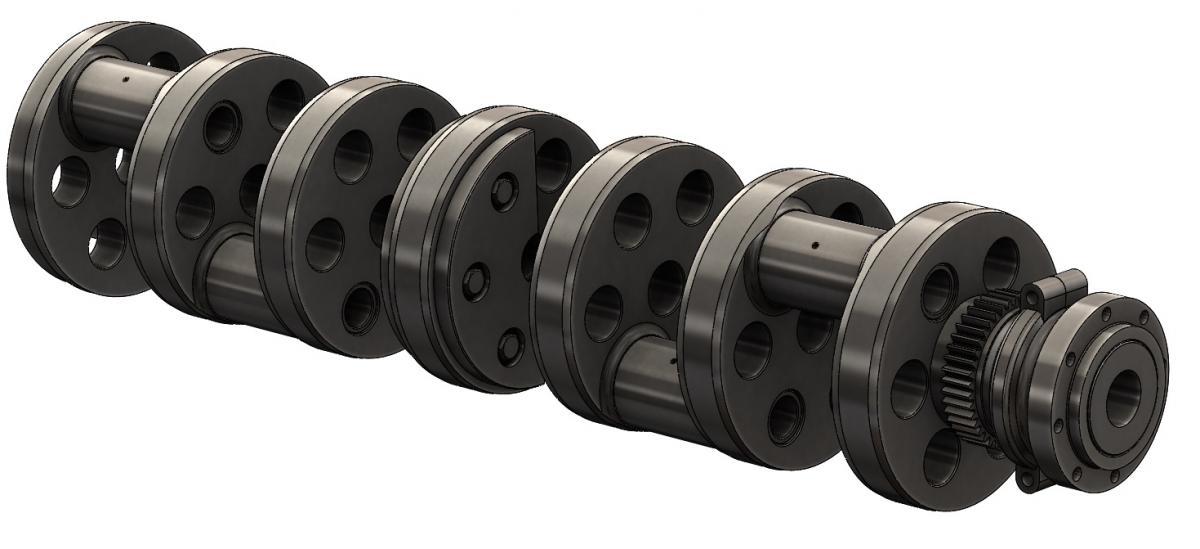

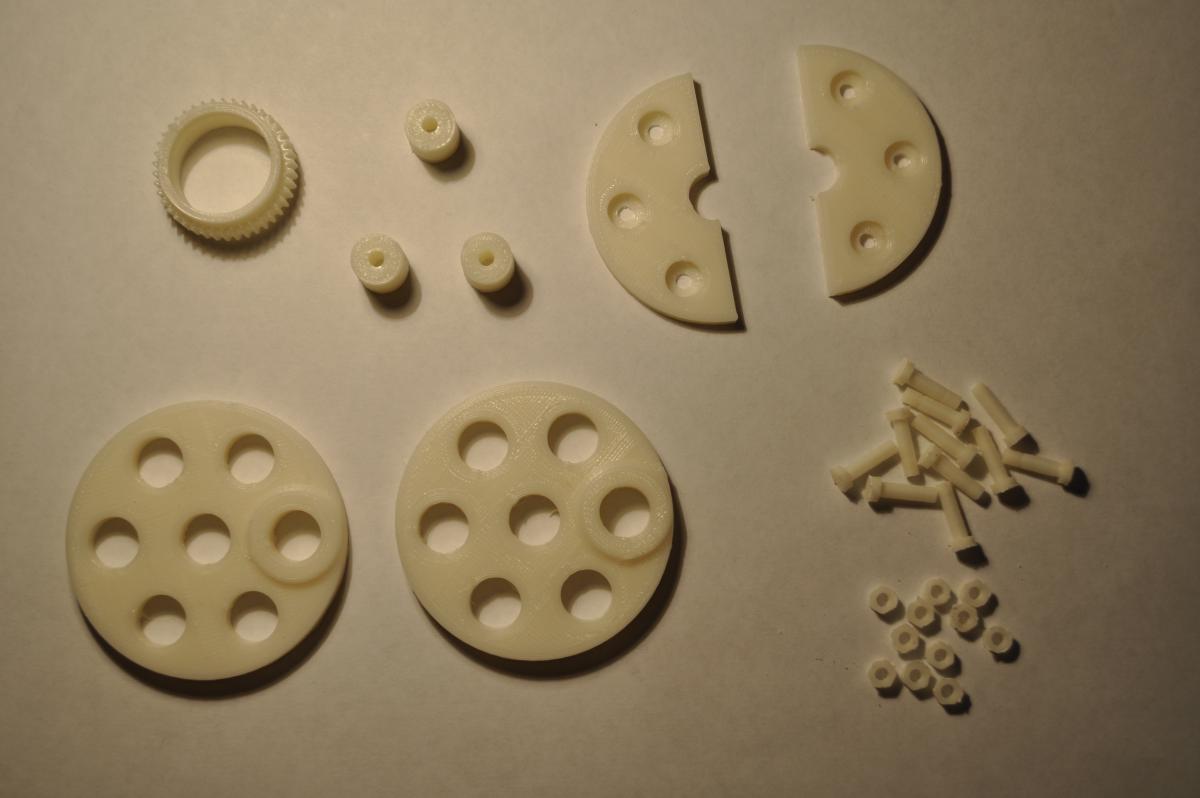

Процесс вкратце таков: 1. Создаю детали, используя имеющуюся у меня информацию (в общем-то на коленвал и ШПГ есть точные размеры), так что смоделить их не сложно. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-60668900-1461613970_thumb.jpg 2. Масштабирую детали 1/4 и некоторые разрезаю на различные части. Использую принтер одноэкструдерный, таким образом избегаю печати поддержки, которая дает плохое качество поверхности. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-44366400-1461614064_thumb.jpg 3. Печать деталей и снятие облоя http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-17562100-1461614124_thumb.jpg распечатал сегодня это узел http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-53638500-1461614217_thumb.jpg 4. Склейка половинок деталей 5. Постобработка. Самый длительный процесс, т.к. качество поверхности из-за особенностей технологии FDM не самое лучшее. Но здесь в помощь на первом этапе ацетон. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-19412200-1461614317_thumb.jpg Ну а далее склейка и покраска

Привет всем! Продолжаю тему Тигра в 3д. И на этот раз двигатель Maybach HL230. Так же как и с башней - максимальная аутентичность. Моделирование в CAD системе, каждая деталь отдельна, как и в реальном двигателе. Масштаб 1:1. Параллельно решил сделать себе модель (в масштабе 1:4), используя 3д печать. Модель будет не всего двигателя, а только коленвала и ШПГ. Модель будет покрашена и с подставкой помещена под стекло. На данный момент распечатаны детали коленвала и начата постобработка. Скриншот с программы: http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-97666200-1461412977_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-85076700-1461413059_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-82073500-1461413071_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-42764900-1461413090_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-84061800-1461413126_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-22394300-1461413151_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-47466400-1461413163_thumb.jpg Первые детали http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-81311100-1461413187_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-01805800-1461413223_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-09604900-1461413277_thumb.jpg

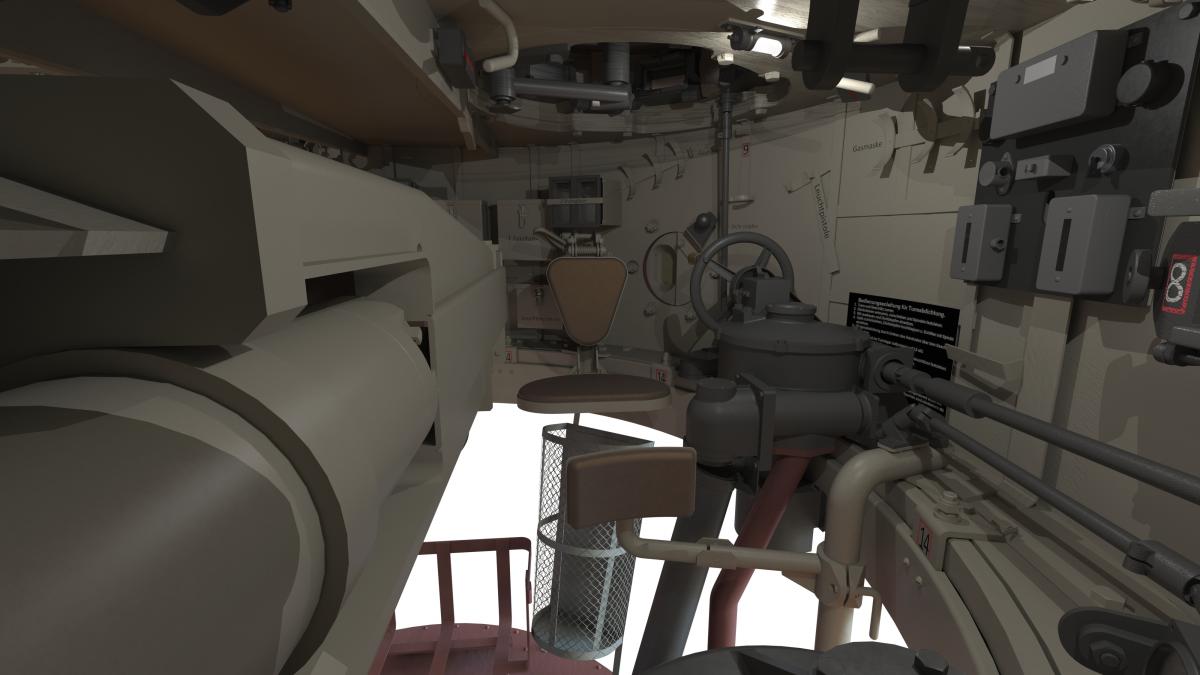

еще одна картинка с интерьером башни http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-58455000-1460922984_thumb.jpg Тема с башней завершена. У кого остались вопросы, пишите в личку.

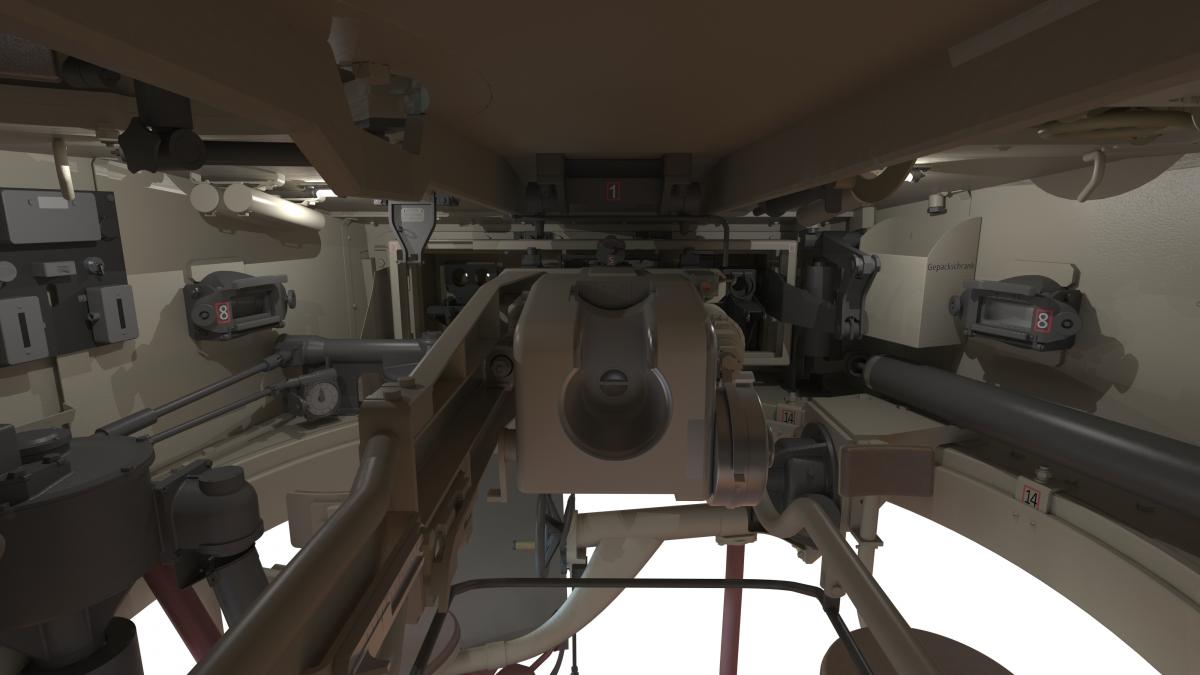

Интерьер http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-20481600-1460714399_thumb.jpg

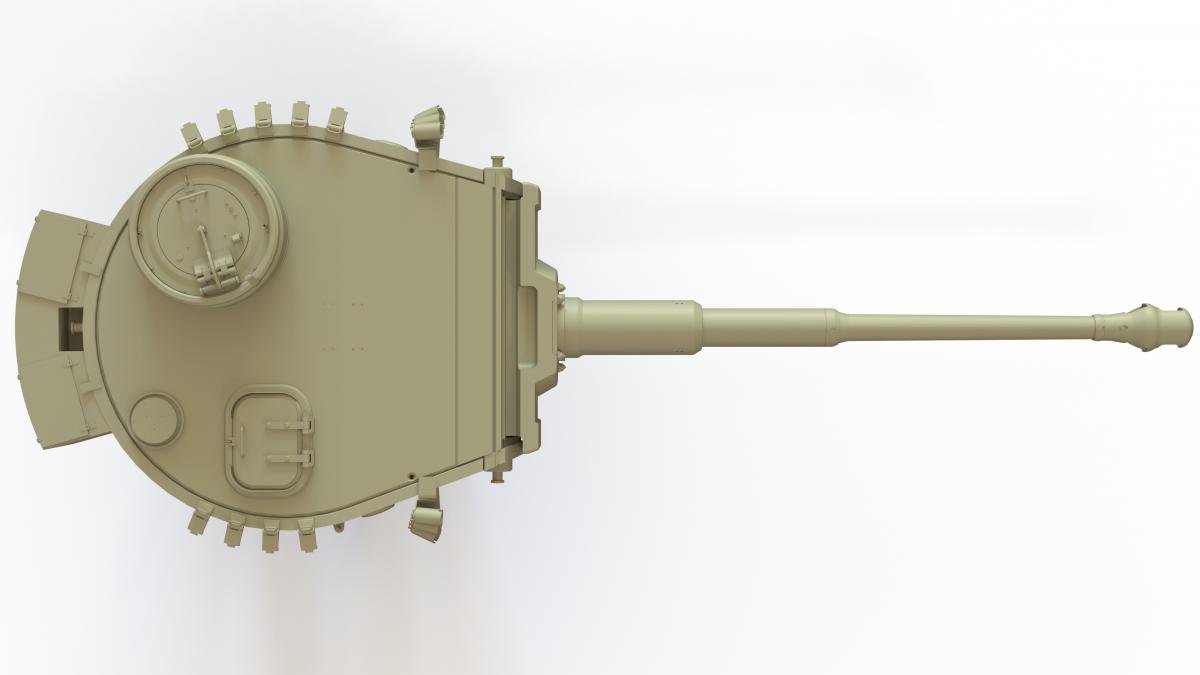

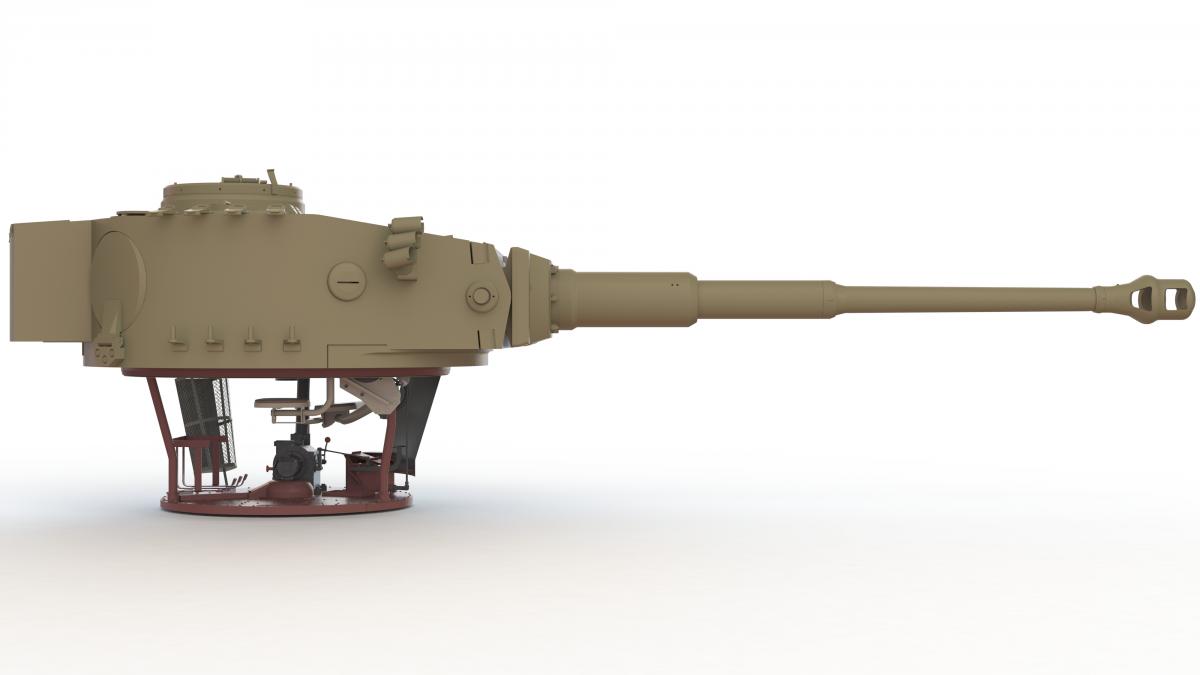

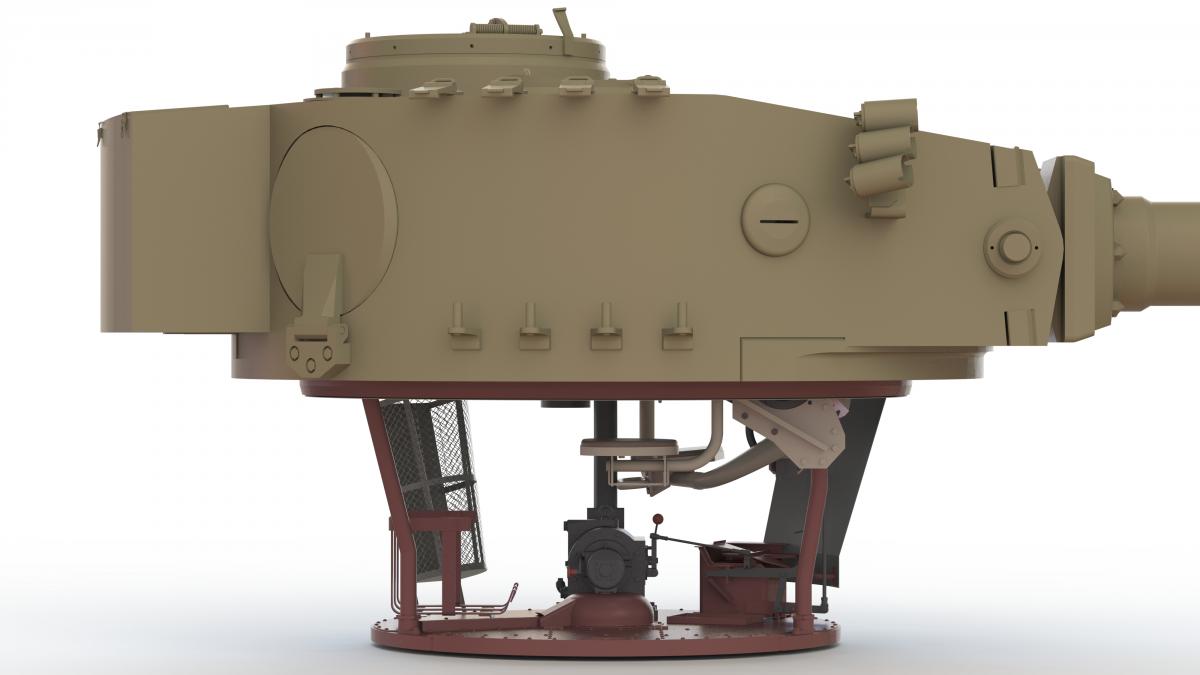

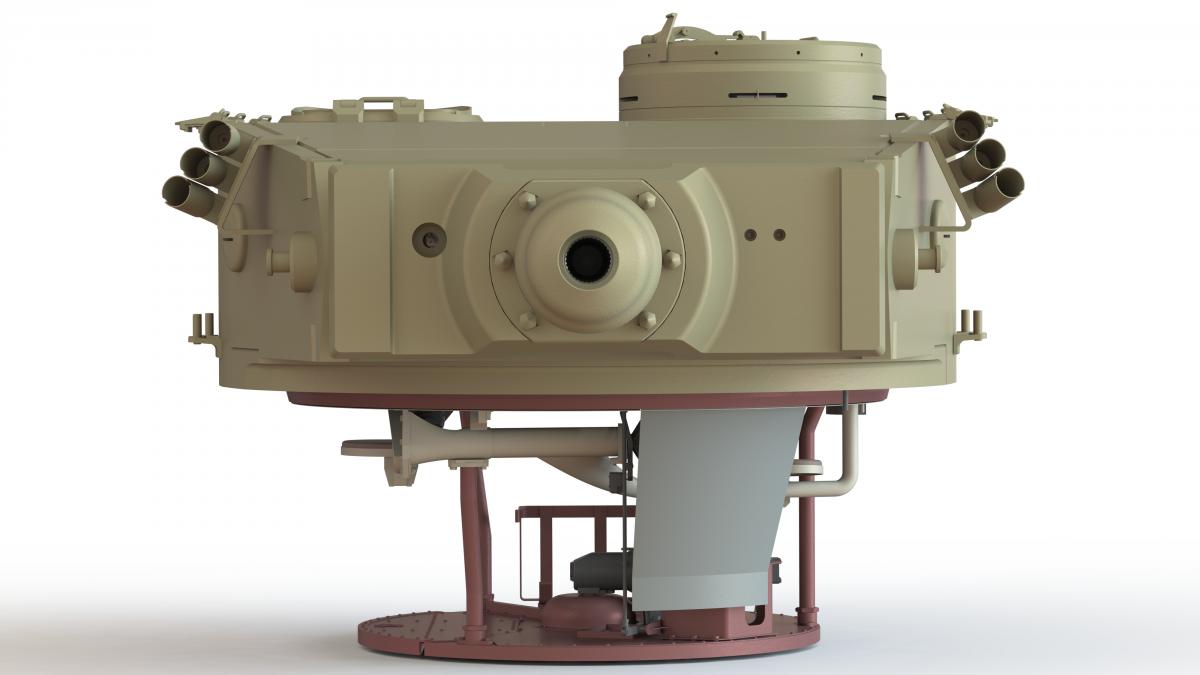

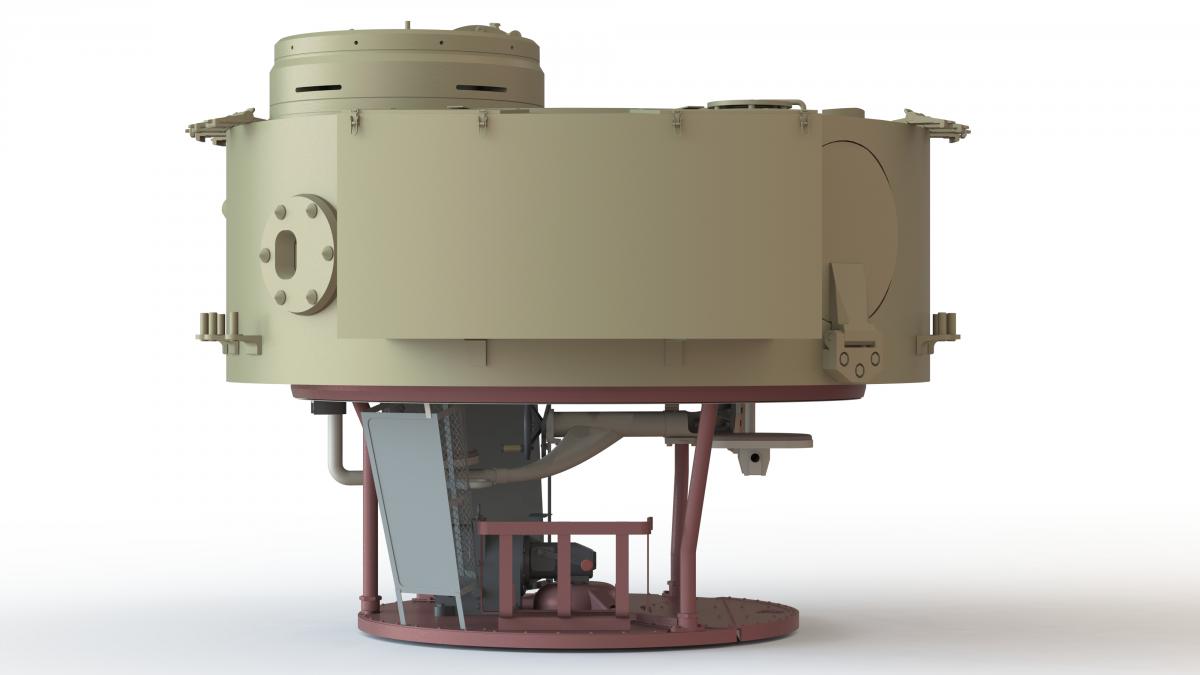

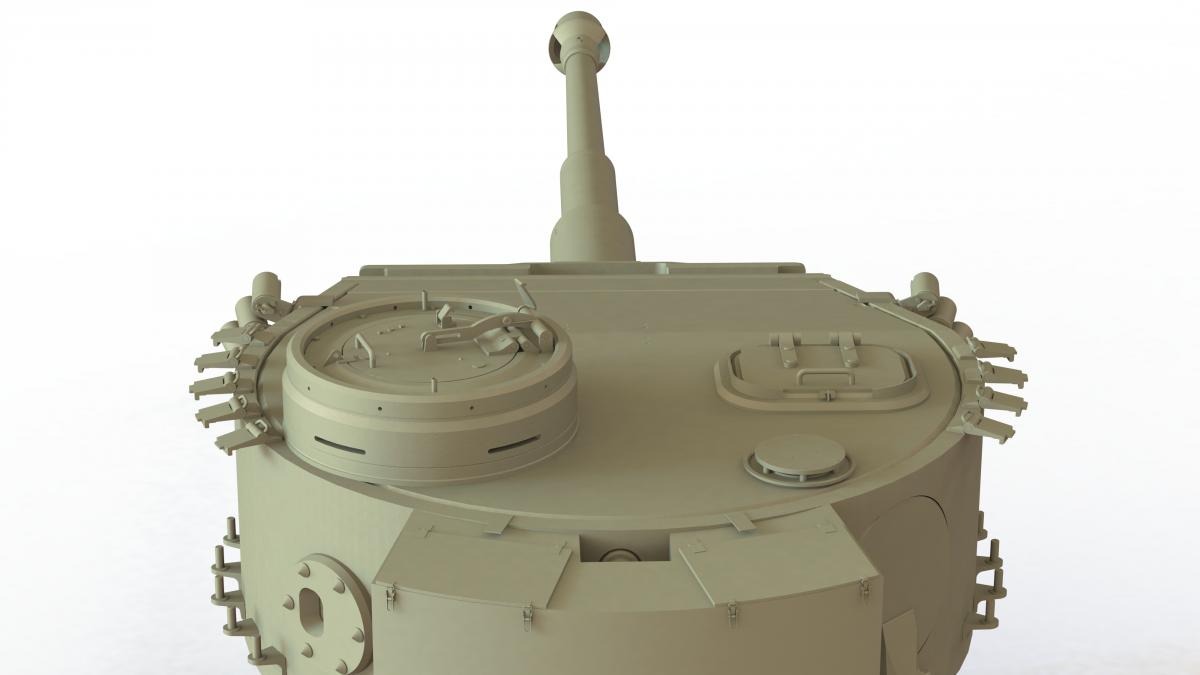

Проект завершен. Теперь рендер. Экстерьер http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-80205100-1460361554_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-54228000-1460361565_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-21582700-1460361574_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-12584700-1460361596_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-72758500-1460361604_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-126755-0-81775300-1460361644_thumb.jpg

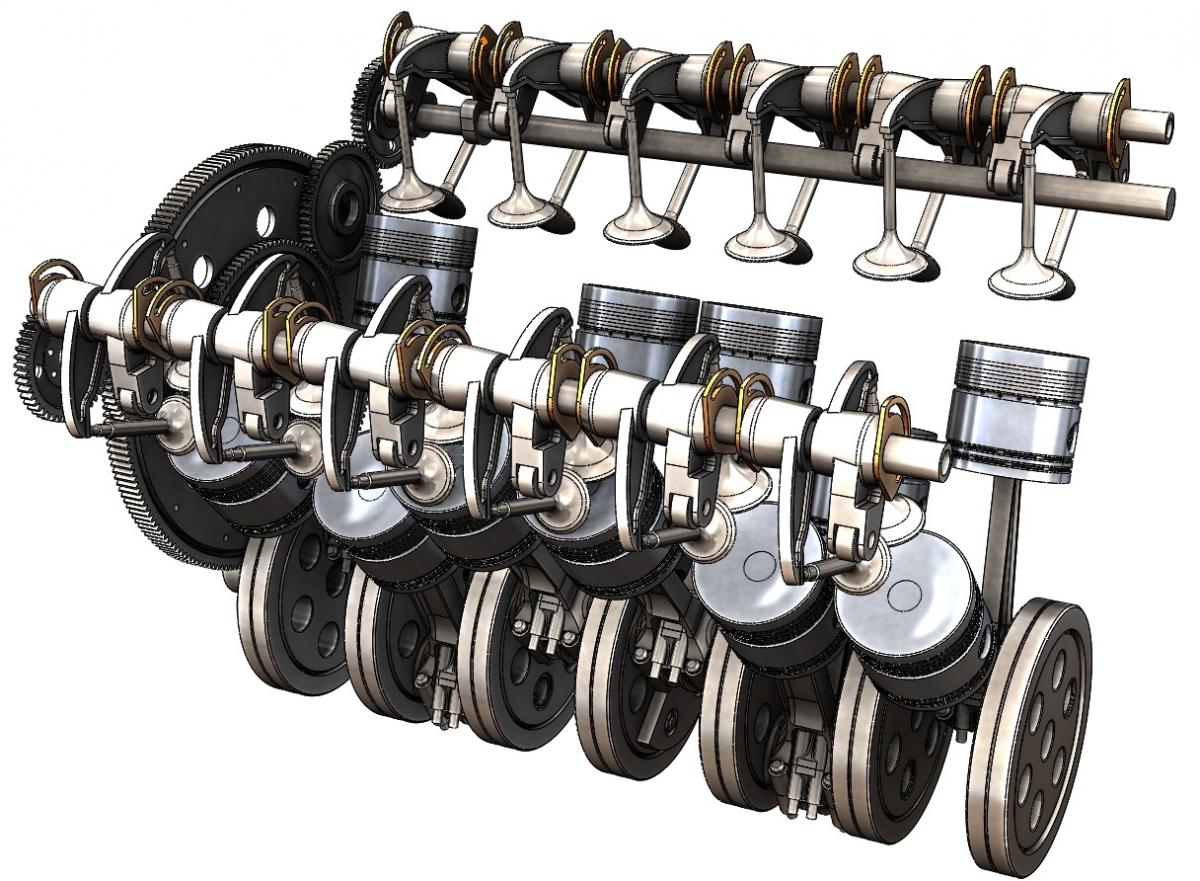

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2016/post-126755-0-79925200-1457548824_thumb.jpg

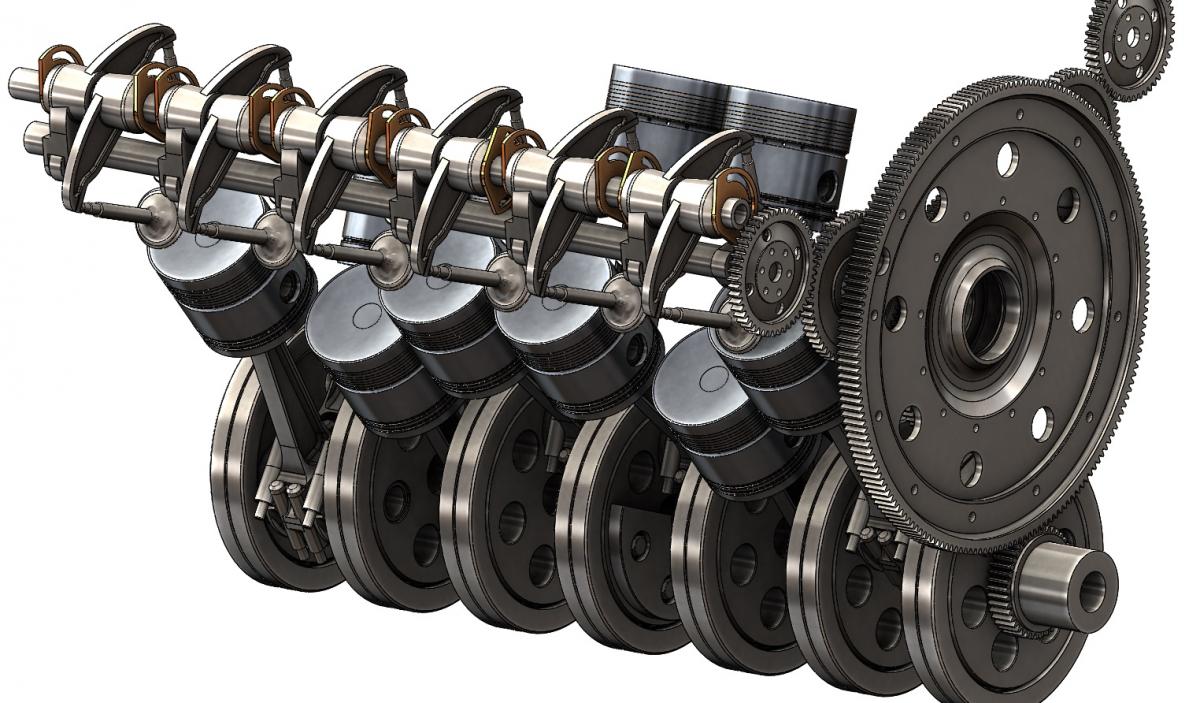

​Насчет корпуса, пока не решил, возможно в будущем. Сейчас работ на двигателем HL230. Модель работающая. Скриншот во вложении. Так же, как и с башней - максимальная аутентичность. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2016/post-126755-0-12584700-1457461922_thumb.jpg
