Детализация пулемета - на высшем уровне!

[anonym_8dJJCsaZrDSA]

21 Июл 2018 - 09:03 пользователь mAverick_UT2k4 сказал:



Могу выложить свои чертежи-наработки. Может помогут чем-то.



Помогут точно.

У меня собрана "папочка" различных ракурсов, а чертежей (чертежей с размерами) нет. Есть один мутный-мутный с размерами в дюймах, но помощи от него мизер.

[mAverick_UT2k4]

21 Июл 2018 - 13:45 пользователь AlexSashka сказал:



Помогут точно.

У меня собрана "папочка" различных ракурсов, а чертежей (чертежей с размерами) нет. Есть один мутный-мутный с размерами в дюймах, но помощи от него мизер.

Может я не совсем толково выразился. У меня есть мои "развертки", а вернее просто вычерченные элементы пластиковых деталей. Пластик я не просто обмерял калипером и некоторые элементы на компораторе, а сканировал. Сканы же увеличивал под мой масштаб и работал в ФШ. К вечеру подготовлю и выложу то, что есь и чего мне вполне хватило для результата. Желающим останется лишь подогнать это все под желаемый масштаб.

[anonym_8dJJCsaZrDSA]

Юра, я устанавливал его на "бесперспективного". "Знаком" с ним не по наслышке. Меня интересуют лишь точные размеры (виды сбоку, сверху, снизу). Если есть такая информация, буду очень признателен.

[mAverick_UT2k4]

21 Июл 2018 - 14:11 пользователь AlexSashka сказал:

Меня интересуют лишь точные размеры (виды сбоку, сверху, снизу).

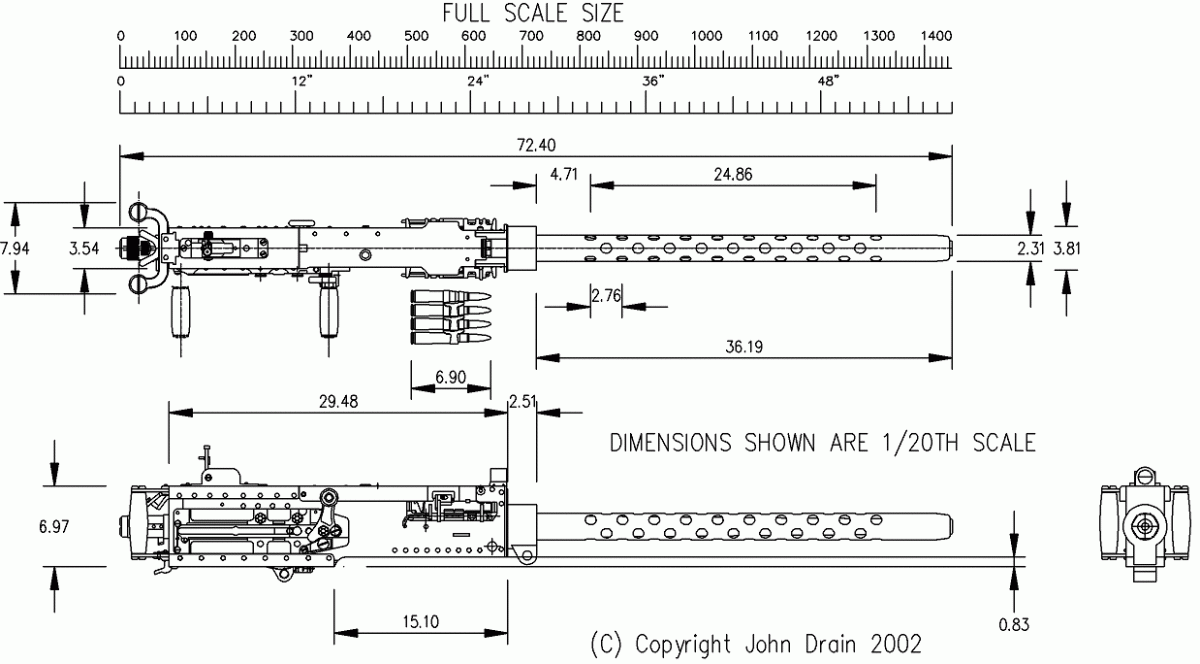

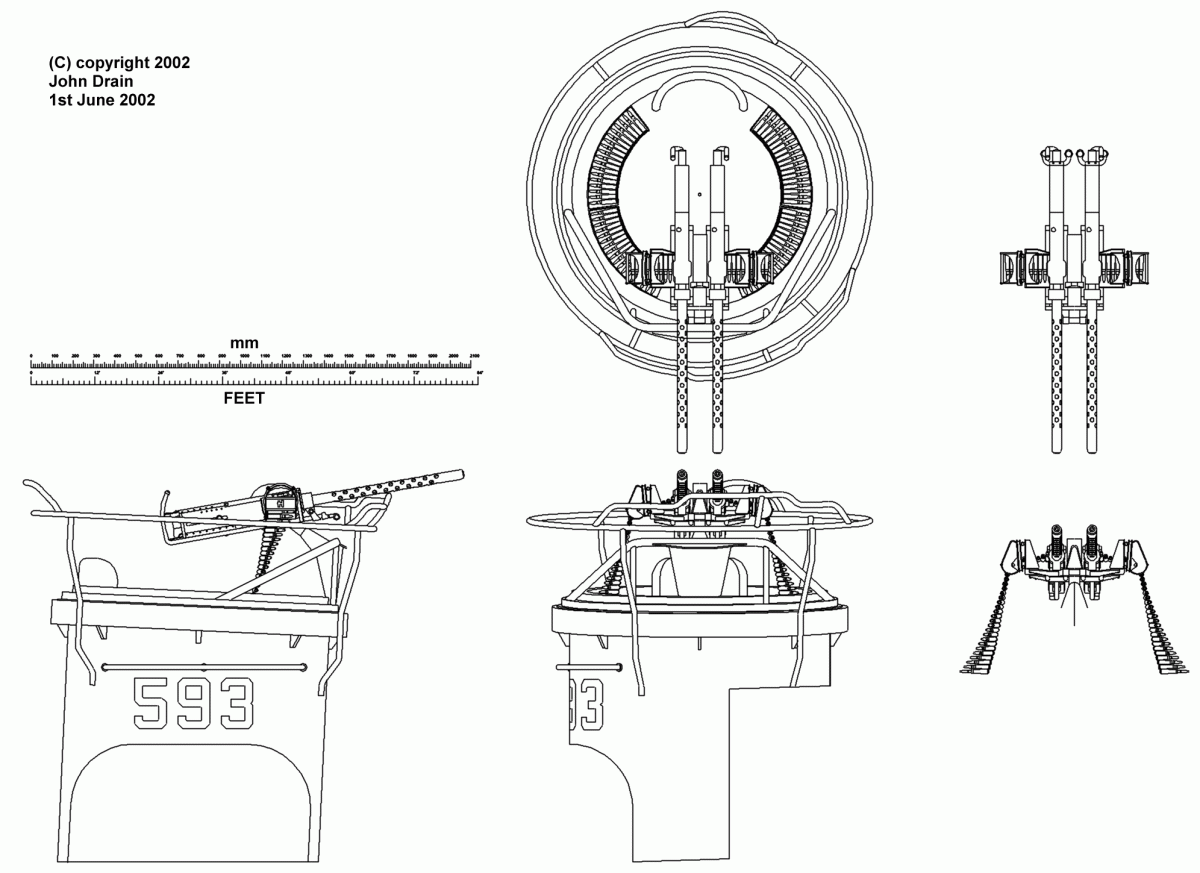

Думаю это оноhttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-32086000-1532188669_thumb.gif вариант для ВВС и спаренный https://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-80753800-1532188678_thumb.gif

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

21 июл 2018 - 17:58 пользователь mAverick_UT2k4 сказал:

Думаю это оноhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2018/post-19984-0-32086000-1532188669_thumb.gif



Да ! Это Оно. (механика точно моя)

 СПАСИБО

[Parovoznik78]

21 Июл 2018 - 00:06 пользователь mAverick_UT2k4 сказал:

Итог таков...http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2018/post-19984-0-32460000-1532120713_thumb.jpg

Патроны подвезут в ближайшее времяhttps://forum-mt-prod.lesta.ru/emoticons/Smile_blinky.gif На очереди бельгиец...



Даже лучше чем в готовом наборе

[mAverick_UT2k4]

Parovoznik78 Спасибо!

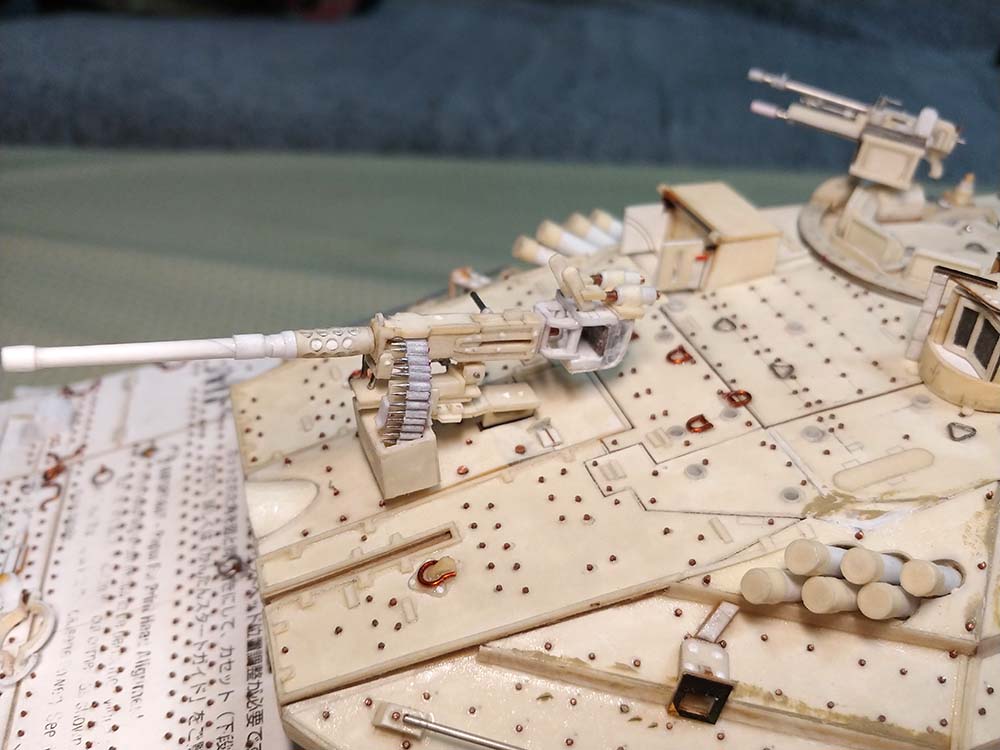

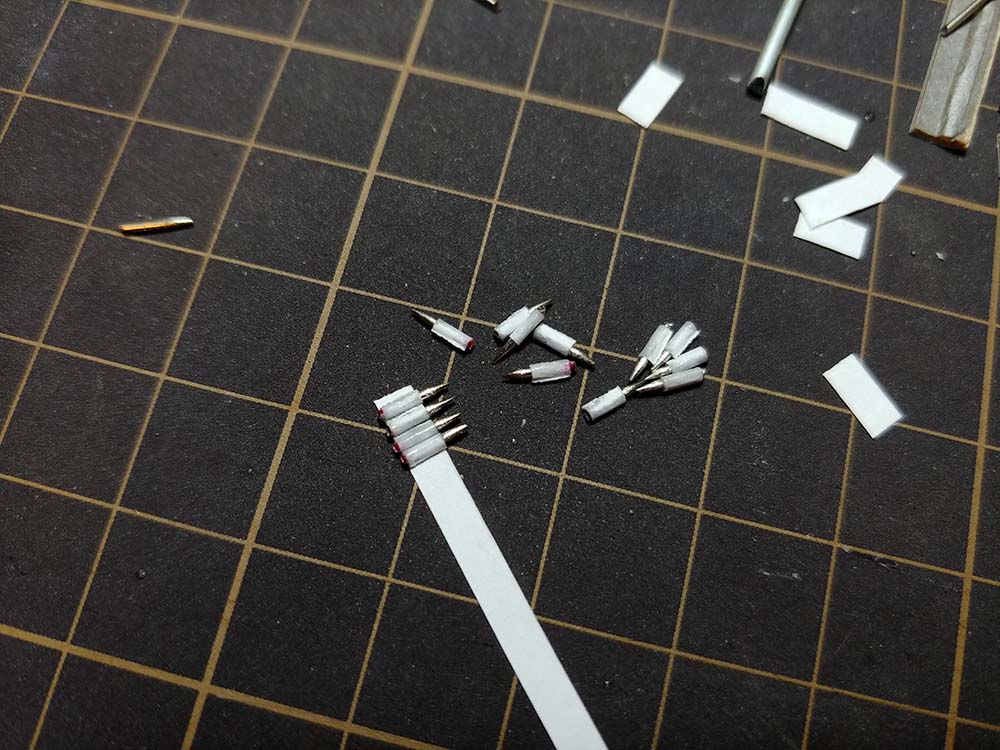

Подвезли патроны для М2 https://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-52757400-1532728383_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-96614200-1532728395_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-55781700-1532728419_thumb.jpg

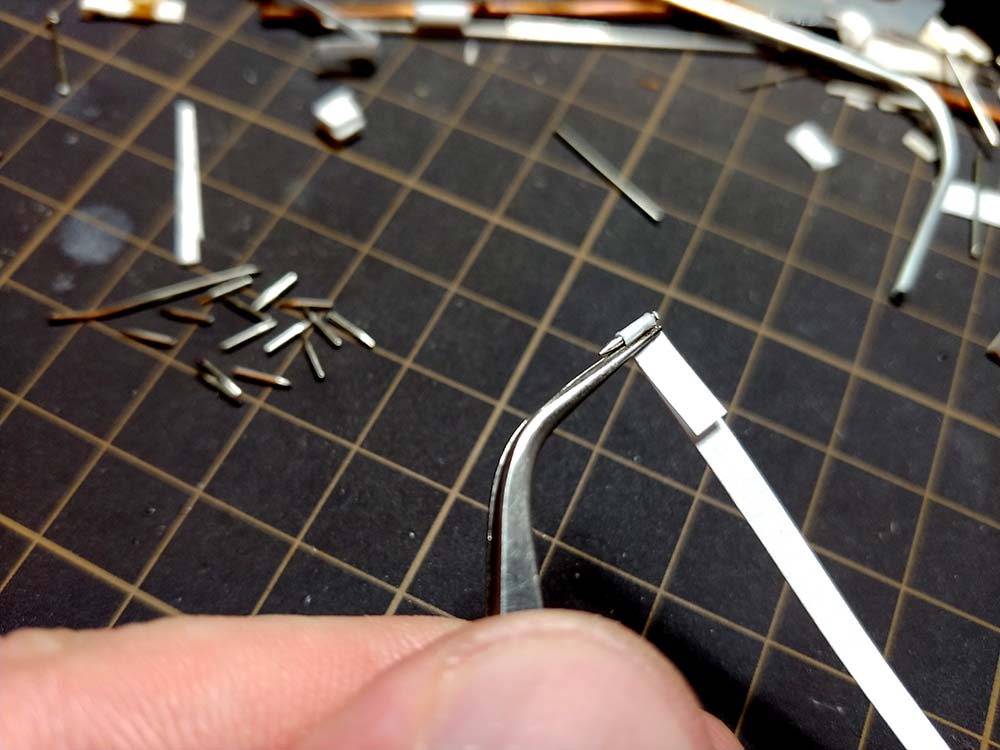

Сами "патроны" это откушенные кончики булавок диаметром 0,75мм. Гильза из простой офиски, опоясанной вокруг. Офиска толщиной 0,1мм. Опоясав офиску вокруг булавки, удерживаю пинцетом. Не отпуская прокапываю на кончике иглы супер клеем со стороны капсуля. Форма зафиксировалась. Отпускаю пинцет, пропитываю всю гильзу и после высыхания откусываю лишнюю часть ленты. Получился патрон диаметром (не мерял) около 1мм. Его просто клею опять-же на офиску-подложку один к другому. Пока лента с патронами не приклеена, а просто вставлена для фото. Приклеить успею. Надо подумать не помешает-ли это окраске.

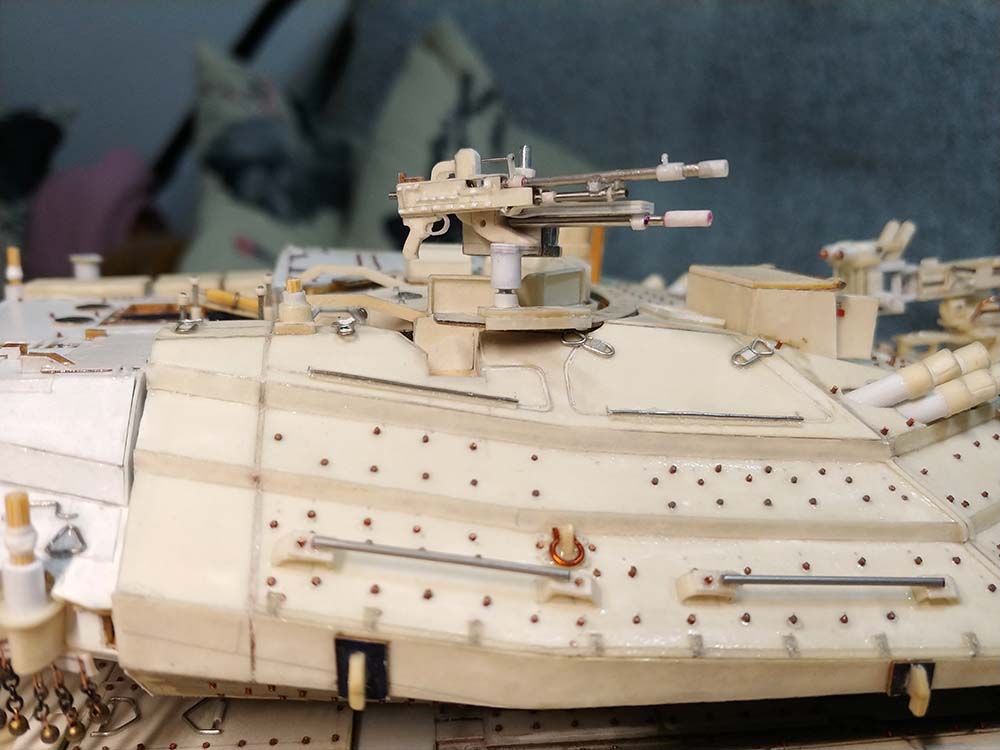

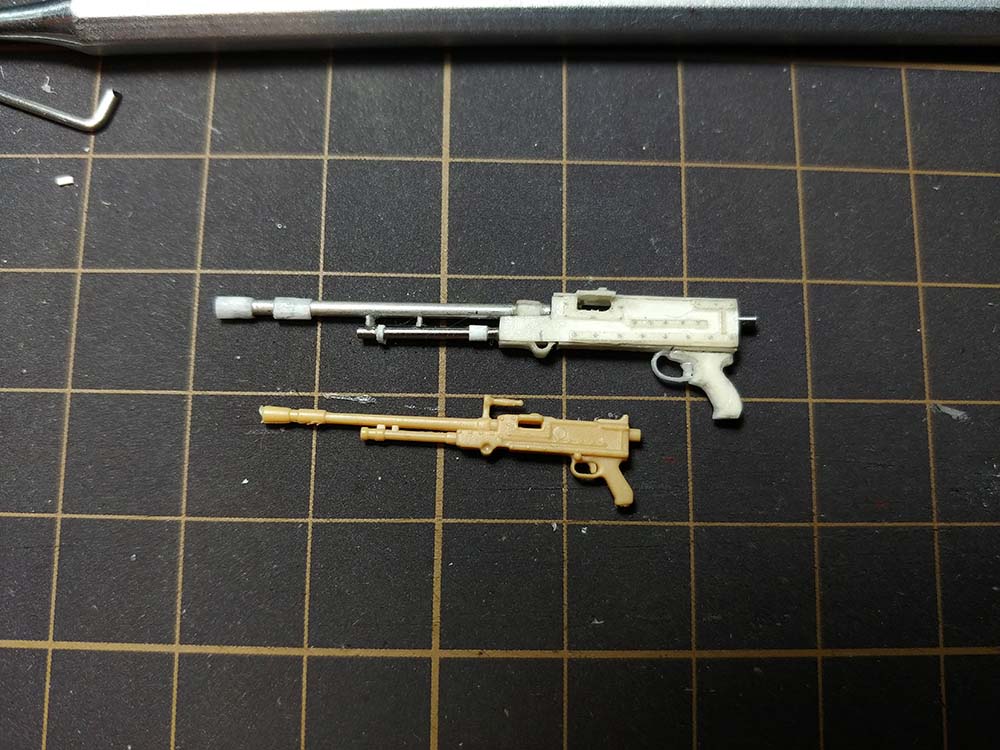

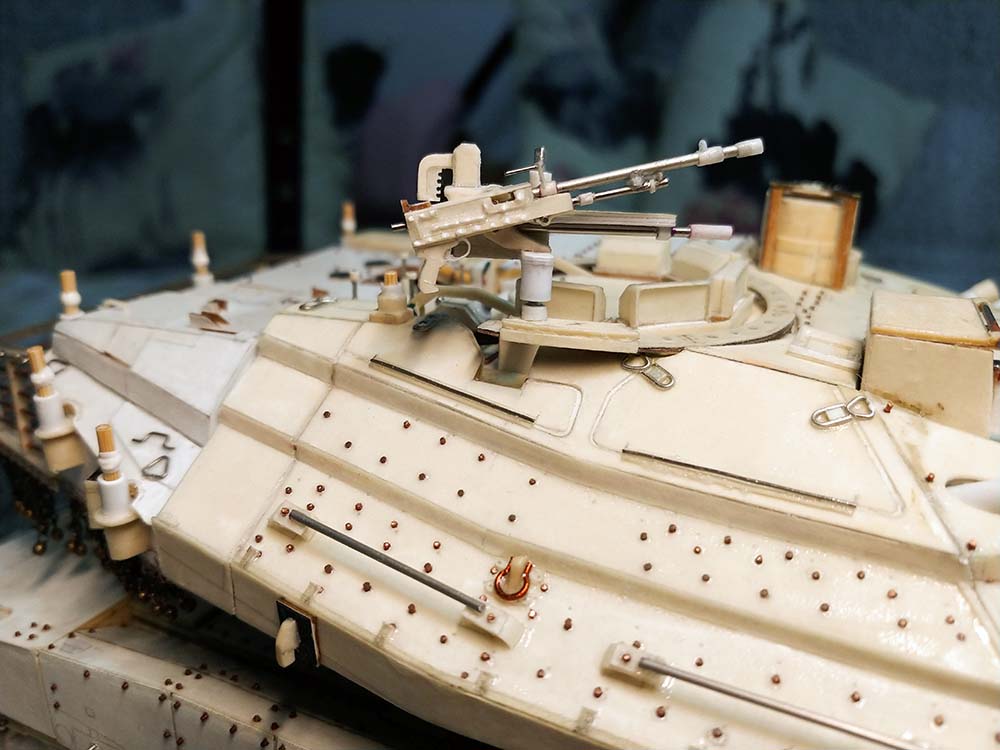

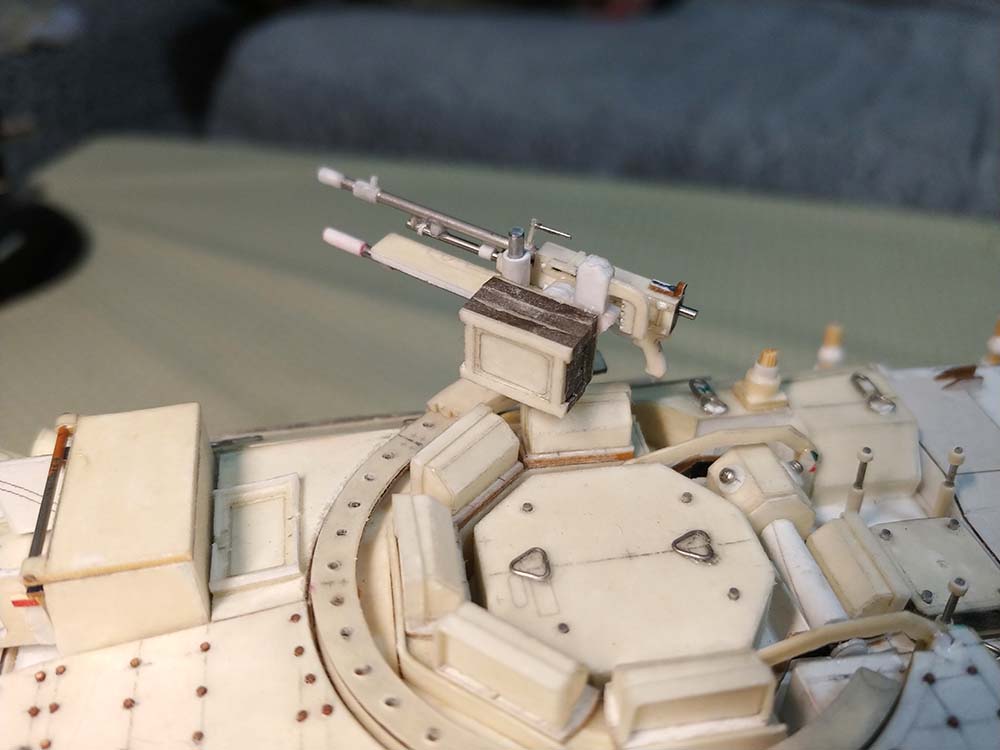

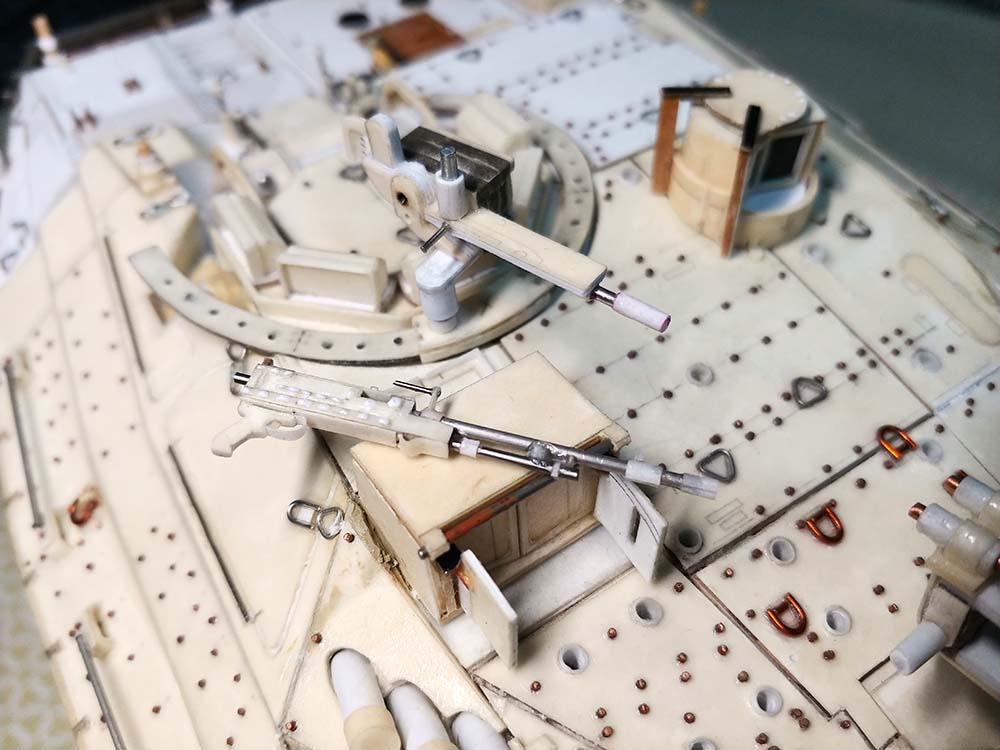

FN MAG как смогhttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-40453400-1532728666_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-81216800-1532728707_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-16002400-1532728742_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-43428100-1532728765_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-15385600-1532728799_thumb.jpg



Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[mAverick_UT2k4]

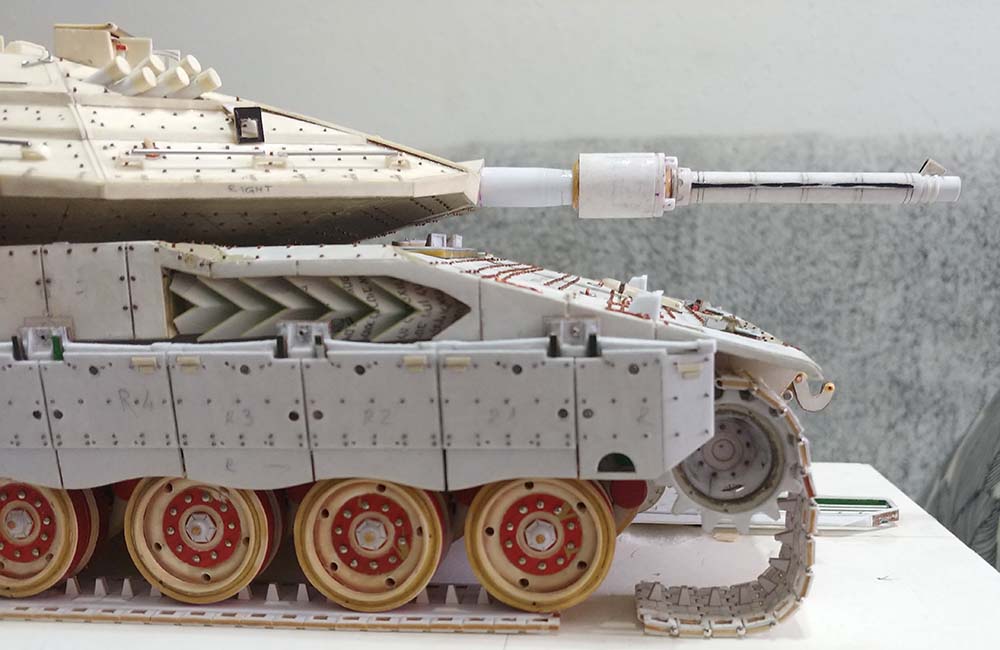

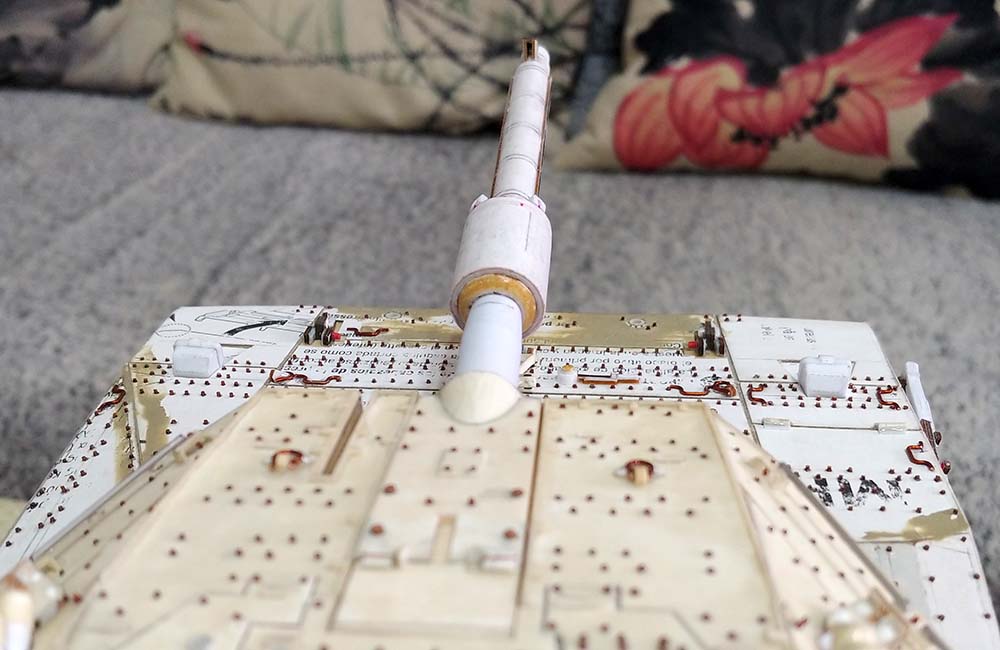

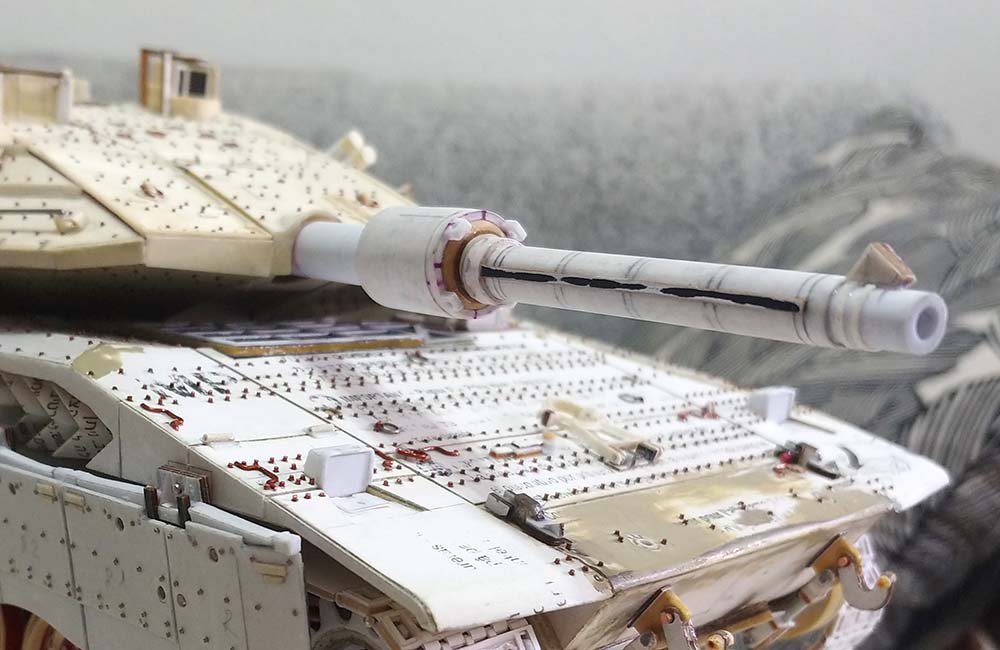

Изготовил орудие (почти). Поспешил его сразу установить в маску и зафиксировать.

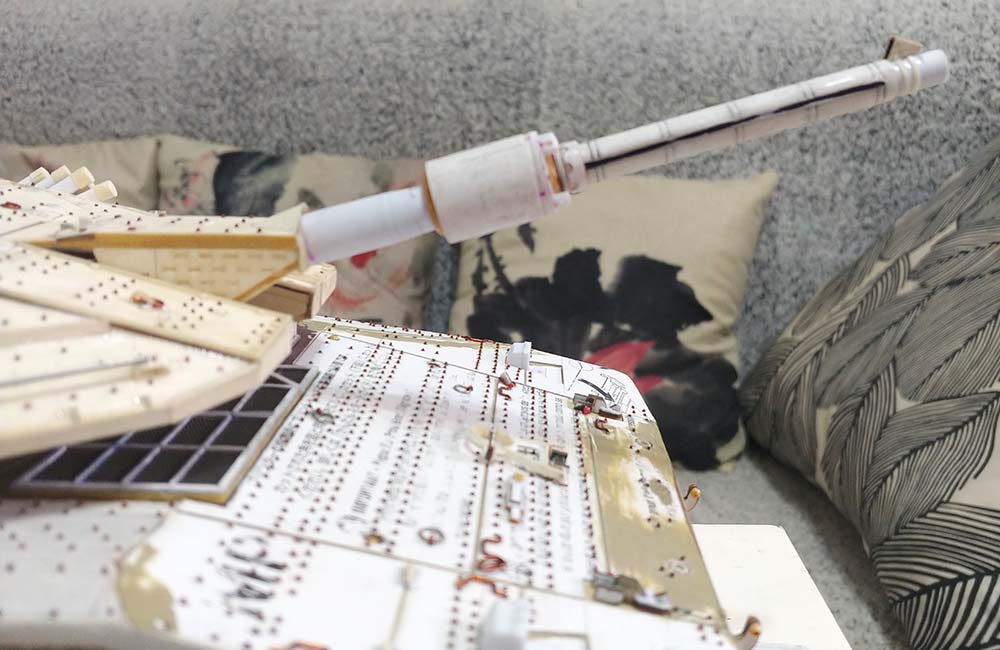

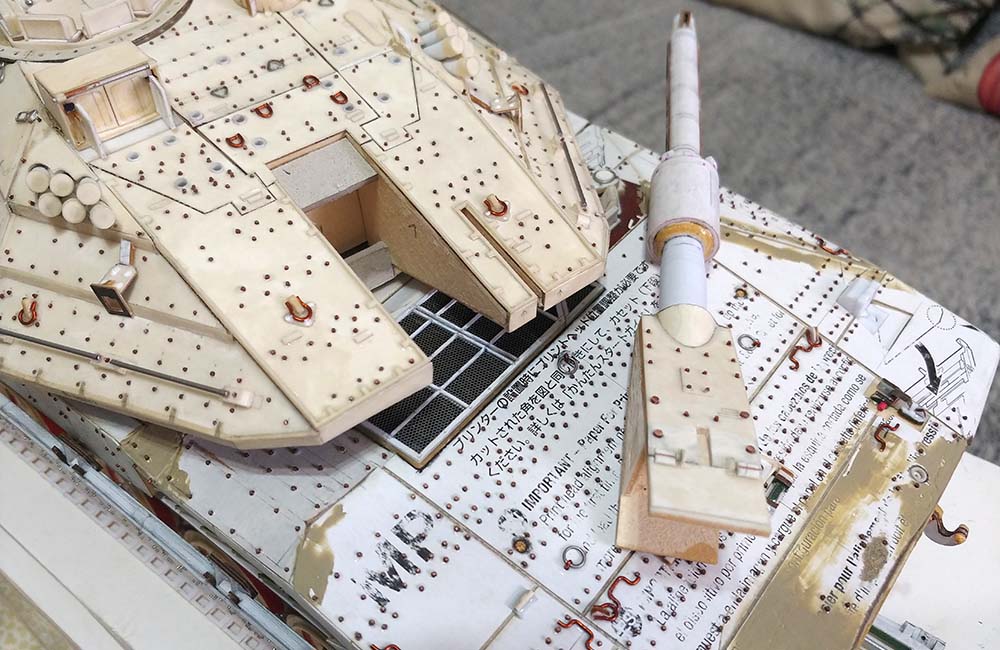

https://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-92361100-1533022325_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-04094300-1533022338_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-31873100-1533022350_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-25112000-1533022360_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_07_2018/post-19984-0-35527900-1533022998_thumb.jpg

Описывать пошагово процесс не стал. Кому интересен метод изготовления бесшовного, прямого и гладкого орудия, прошу пройти сюда (пост #59) и сюда (пост #29)

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[Parovoznik78]

28 Июл 2018 - 01:00 пользователь mAverick_UT2k4 сказал:

<...>

Сами "патроны" это откушенные кончики булавок диаметром 0,75мм. <...>





!!!

Я когда прочитал - впал в трансhttps://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif

[perepe4atnikov]

Да тут вообще уровень такой, что неокрашенная модель будет смотреться законченным произведением.

[anonym_8dJJCsaZrDSA]

31 Июл 2018 - 10:28 пользователь perepe4atnikov сказал:

Да тут вообще уровень такой, что неокрашенная модель будет смотреться законченным произведением.



Смею предположить, что именно для покраски она и собирается

[perepe4atnikov]

31 Июл 2018 - 16:00 пользователь AlexSashka сказал:

Смею предположить, что именно для покраски она и собирается



Высокий уровень покраски автора мы знаем по предыдущим моделям..
Но даже без этого детализация и качество сборки - выше крыши.

[mAverick_UT2k4]

Коля, спасибо, конечно! Загнал меня в краску так, что не мог пост оформить пока не остыл.

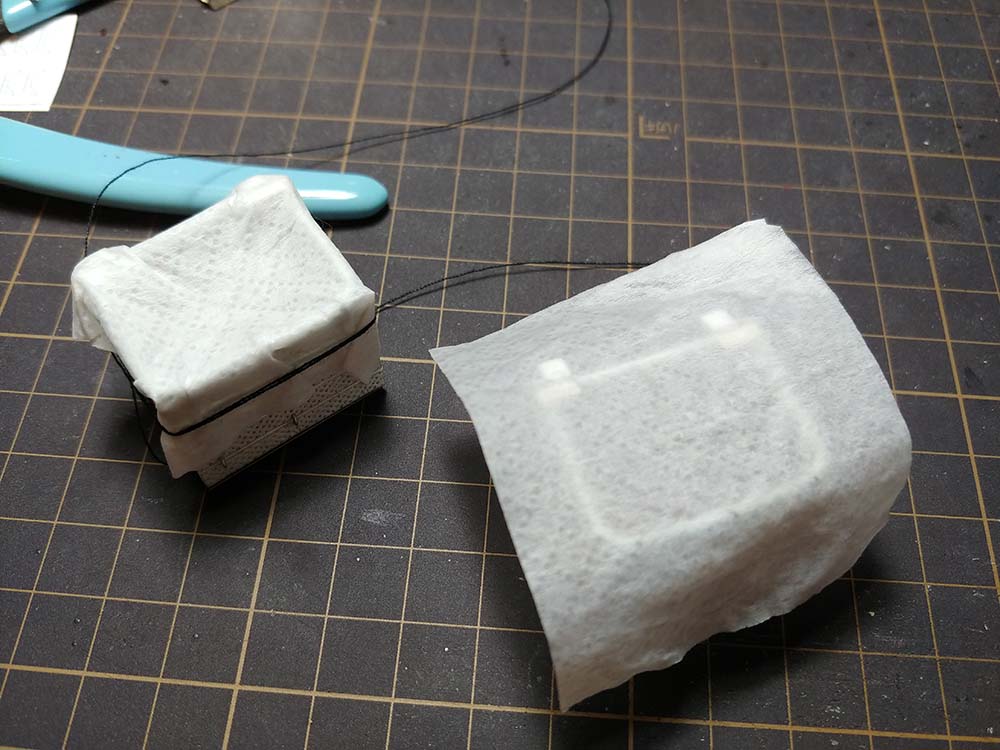

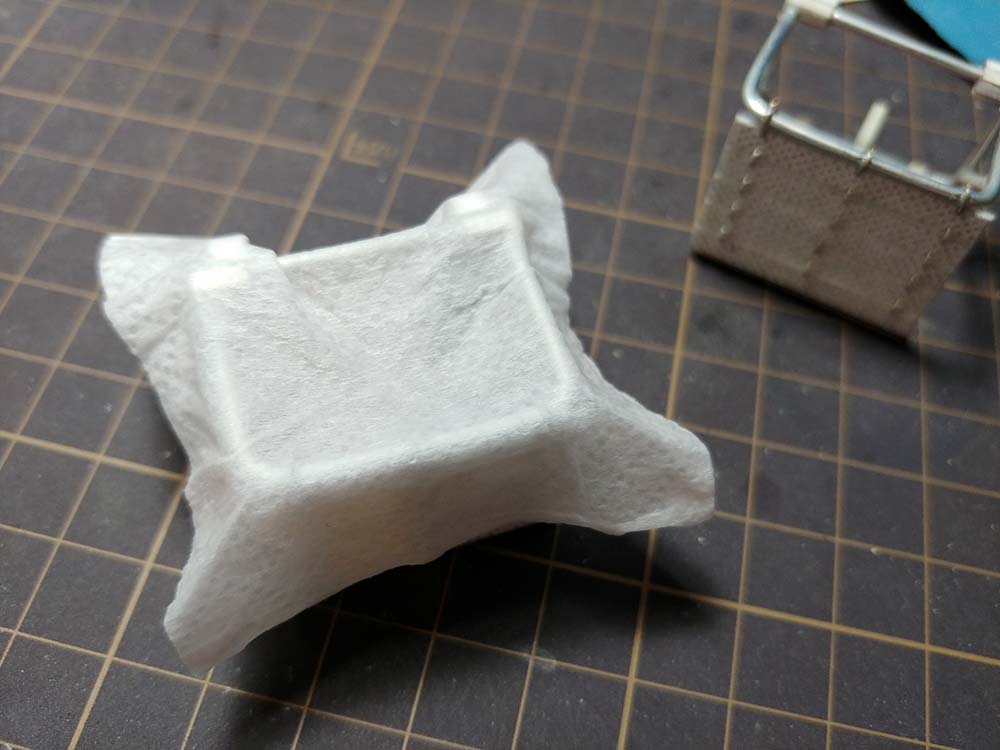

    Дошло дело до разного инвентаря. Колдую с брезентом. Главное это выбор материала. Выбор пал на бумажные носовые платки https://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-05137800-1533386765_thumb.jpg Первое и главное их преимущество для меня это то, что они не рвутся от воды. Им можно придавать практически любую форму, была-бы фантазия. Второе,- они почти без ворса. И третье,- они без ярко выраженного тиснения, а середина вообще гладкая. Так что туалетную бумагу лучше оставить для ее прямого назначения.

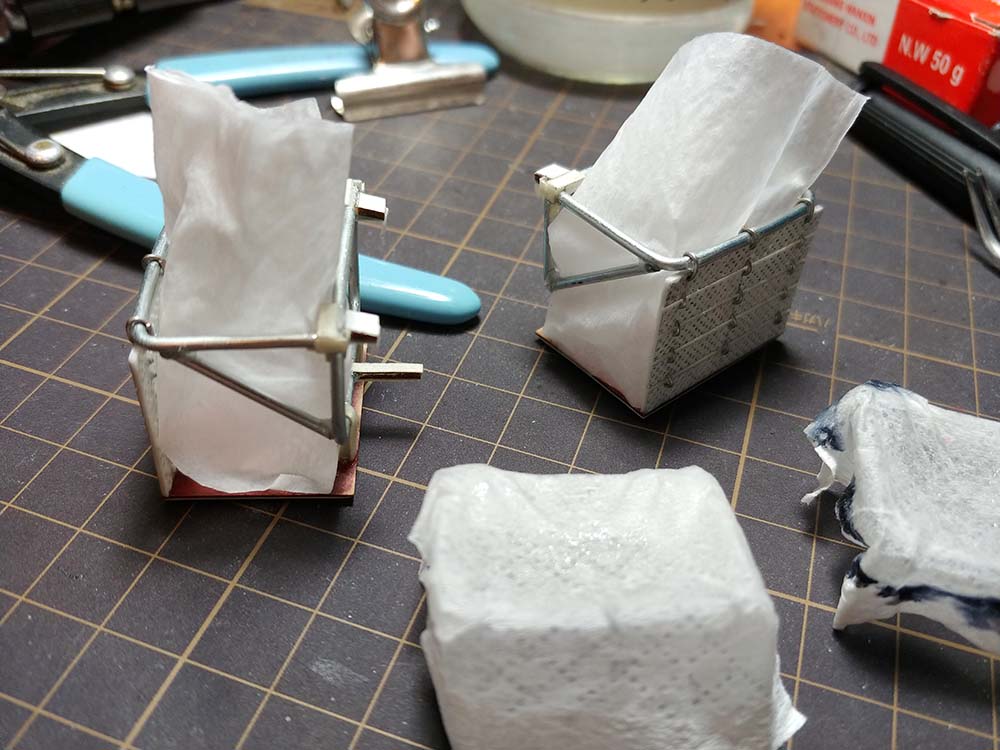

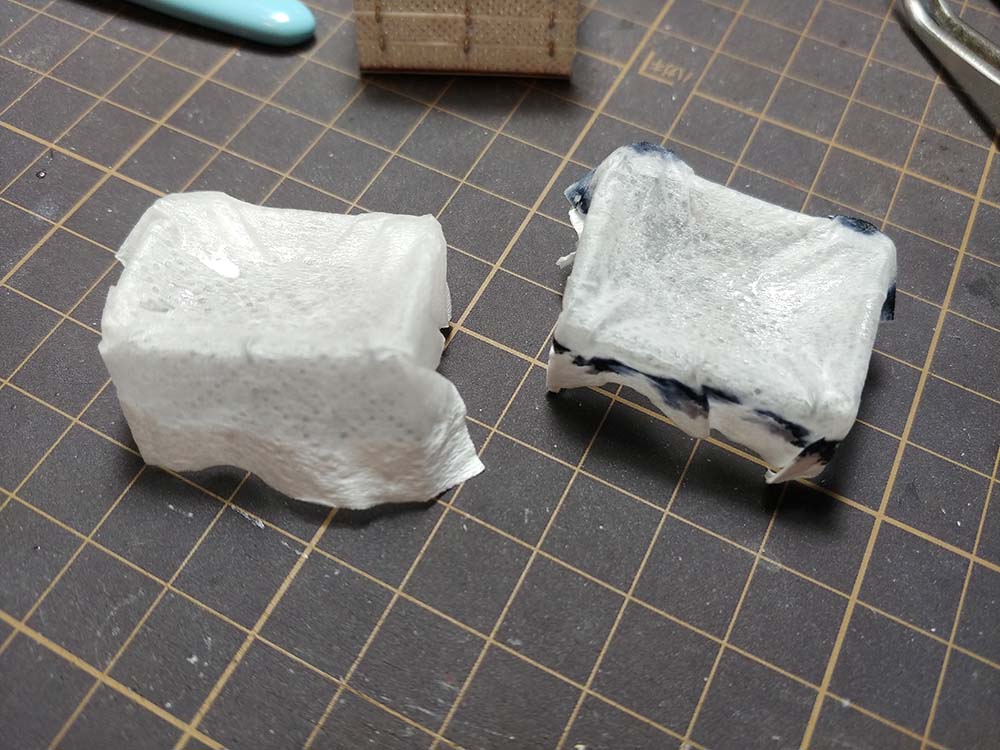

   Смачивая платок кистью, придавал формы различными способами. Сушка и пропитка СК. Все как обычно.

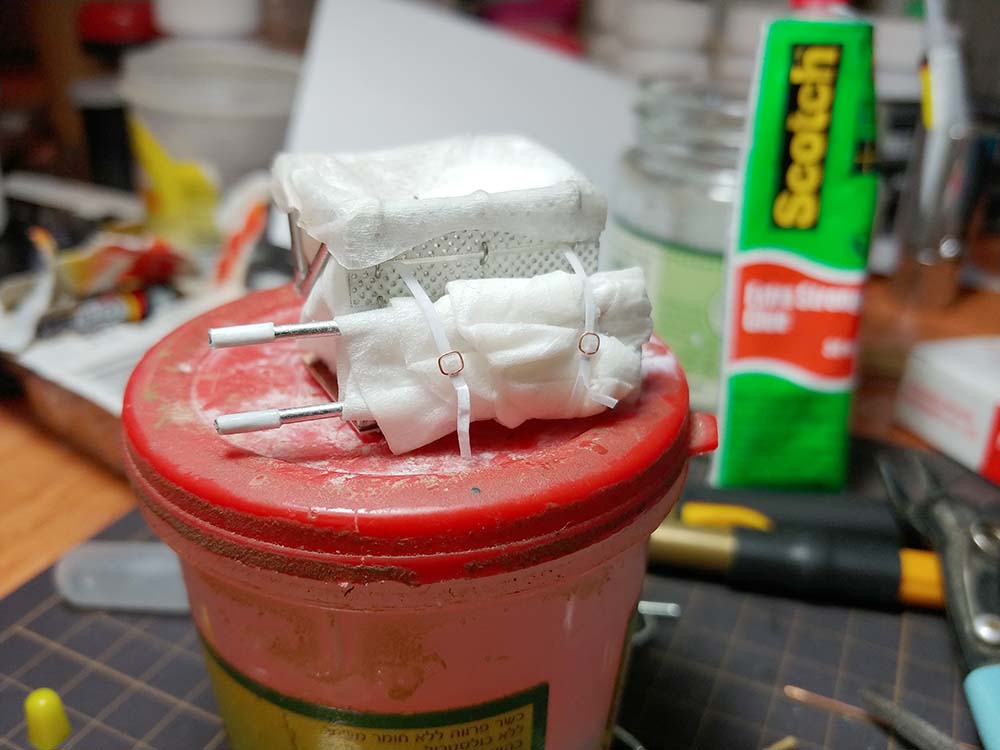

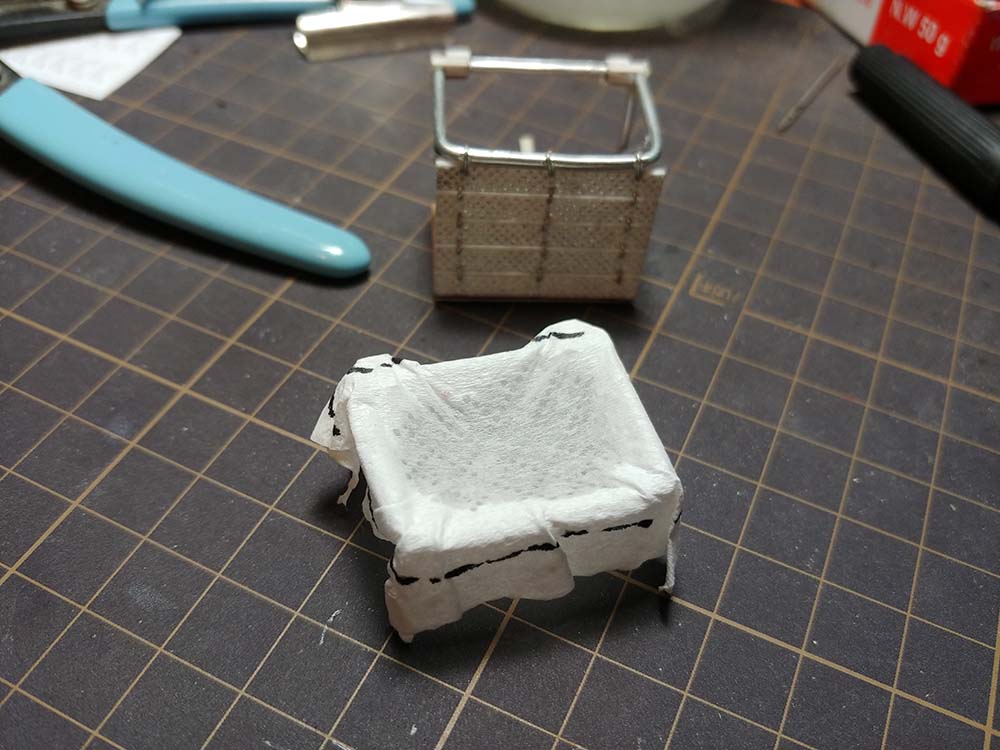

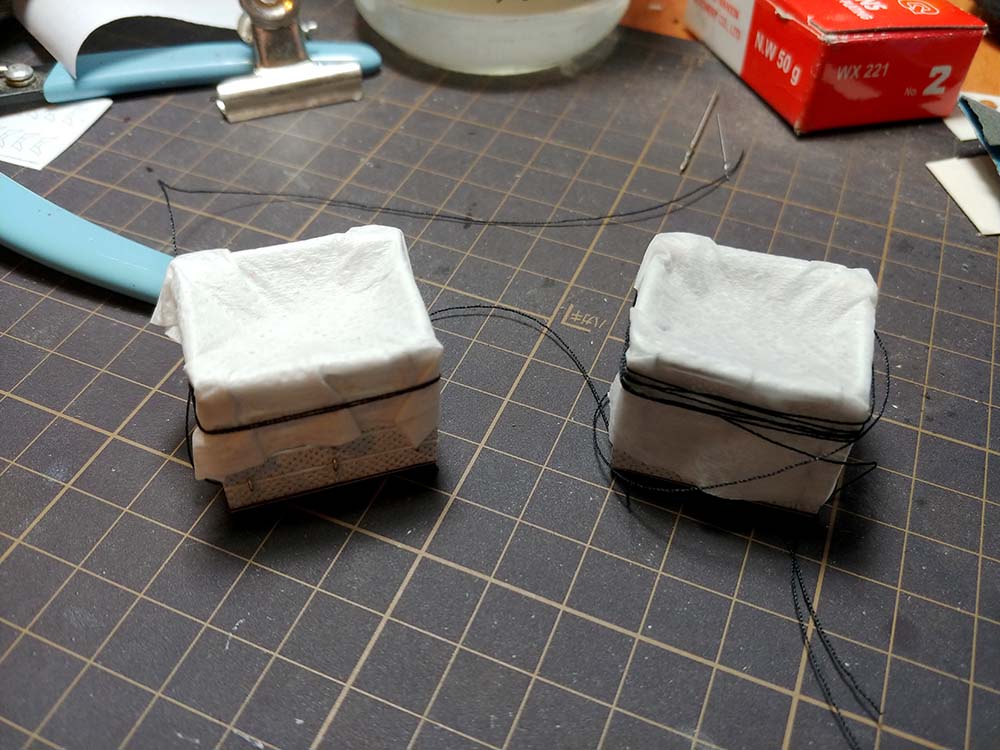

https://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-88990700-1533386708_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-66698100-1533386715_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-27066700-1533386725_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-82162600-1533386733_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-75557600-1533386741_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-70756300-1533386749_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-21242800-1533386757_thumb.jpg

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

04 Авг 2018 - 15:05 пользователь mAverick_UT2k4 сказал:

  Все как обычно.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2018/post-19984-0-27066700-1533386725_thumb.jpg



В 1/50 из этой нитки получилась бы правильная антенна

[mAverick_UT2k4]

04 Авг 2018 - 15:21 пользователь AlexSashka сказал:

В 1/50 из этой нитки получилась бы правильная антенна



Наверное да. Она еще и армирована. Руками очень сложно порвать.

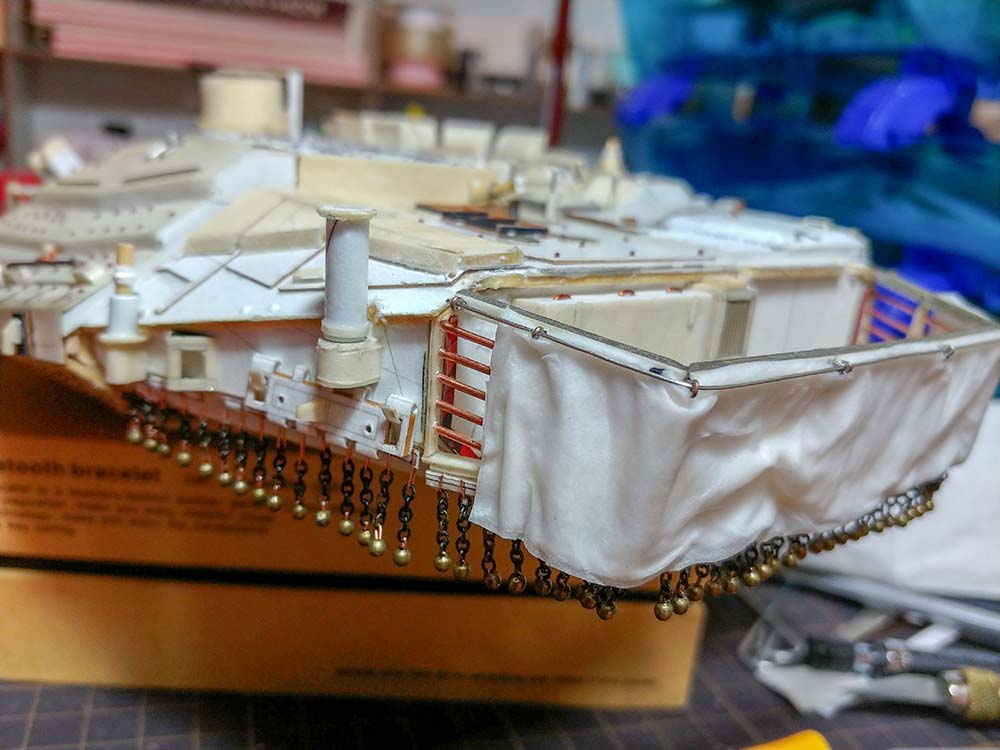

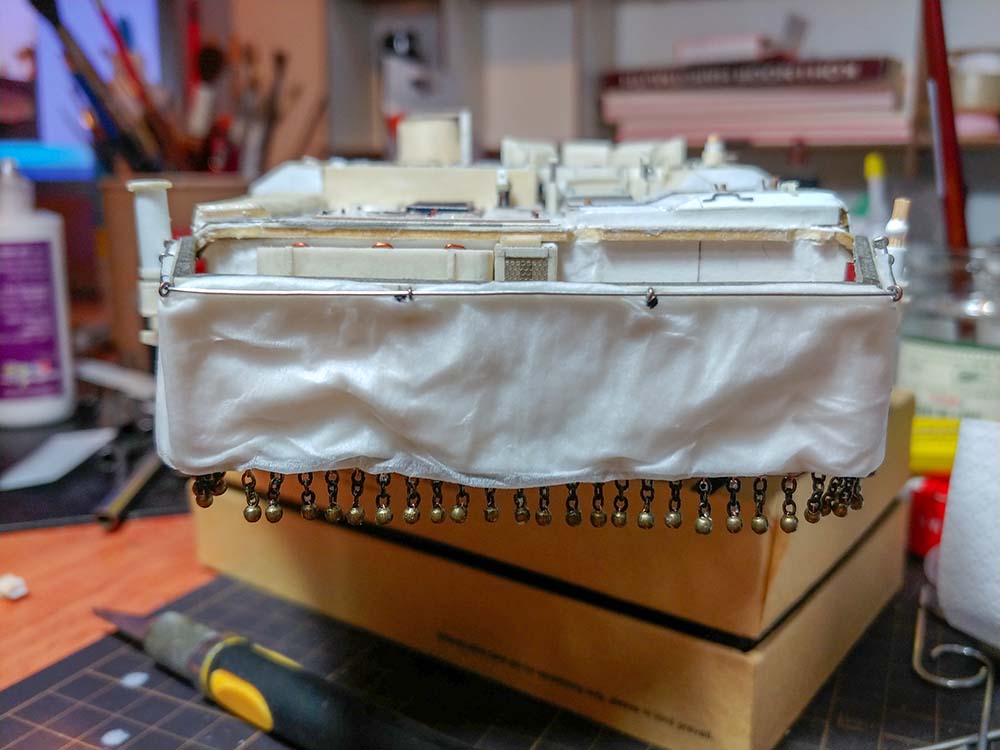

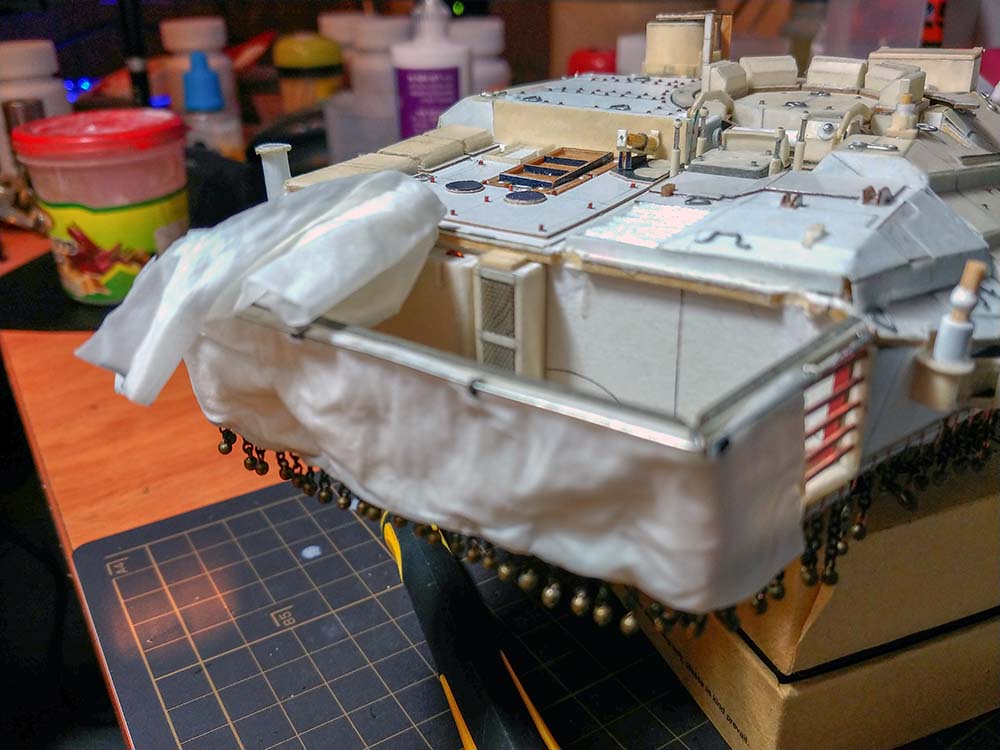

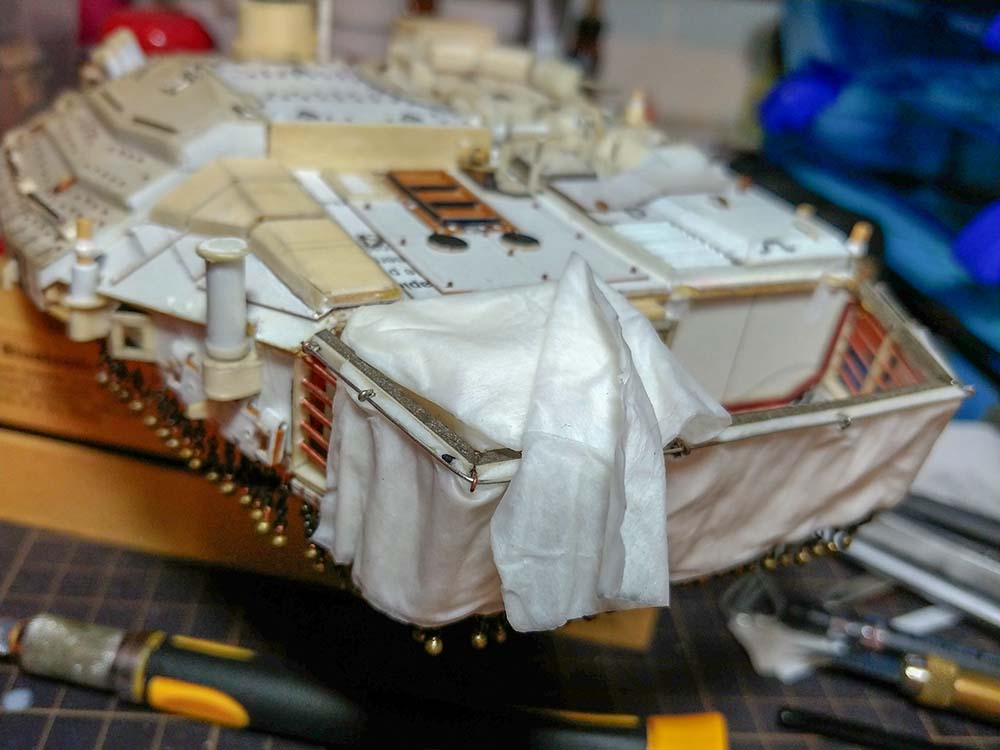

     Тут уже почти полная импровизация со складками. Вроде как похоже, но глаза уже мозолит. Оставляю до высыхания. Феном сушить нельзя,- нарушается форма от потоков воздуха. Нужно ждатьhttps://forum-mt-prod.lesta.ru/emoticons/Smile_mellow.gif

https://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-64368100-1533396840_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-74393700-1533396848_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-01387900-1533396856_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-62668800-1533396862_thumb.jpg

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

04 Авг 2018 - 15:24 пользователь mAverick_UT2k4 сказал:

 Тут уже почти полная импровизация со складками. Вроде как похоже, но глаза уже мозолит. Оставляю до высыхания.



Вспоминаю как Андрей "мучил" складки брезента. Изменяя форму и количество оных, он получал различные эффекты восприятия самой модели.

Брезент ткань специфичная, складок на ней быть не должно, должны быть "волны".

Тоже считаю правильным решение увести взгляд от того, что "уже мозолит".

[mAverick_UT2k4]

04 Авг 2018 - 20:40 пользователь AlexSashka сказал:

Брезент ткань специфичная, складок на ней быть не должно, должны быть "волны".

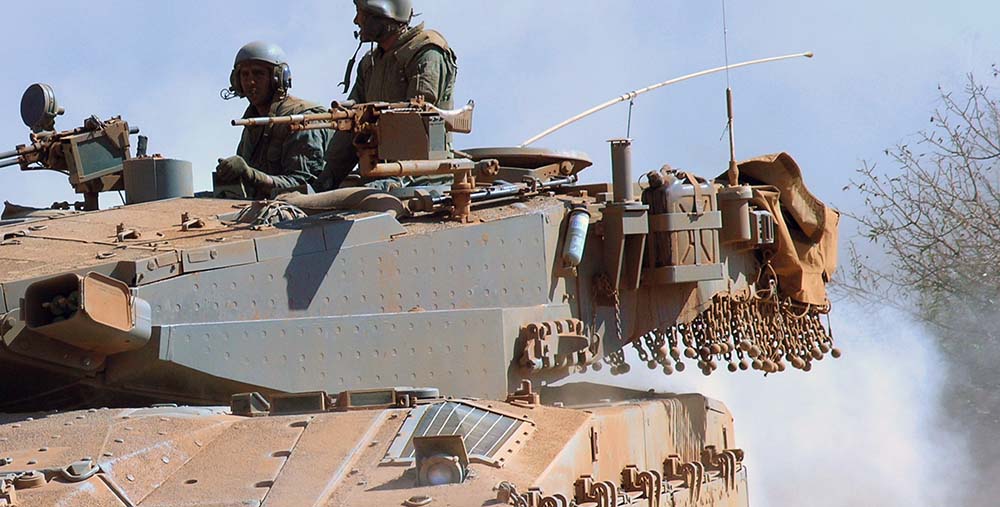

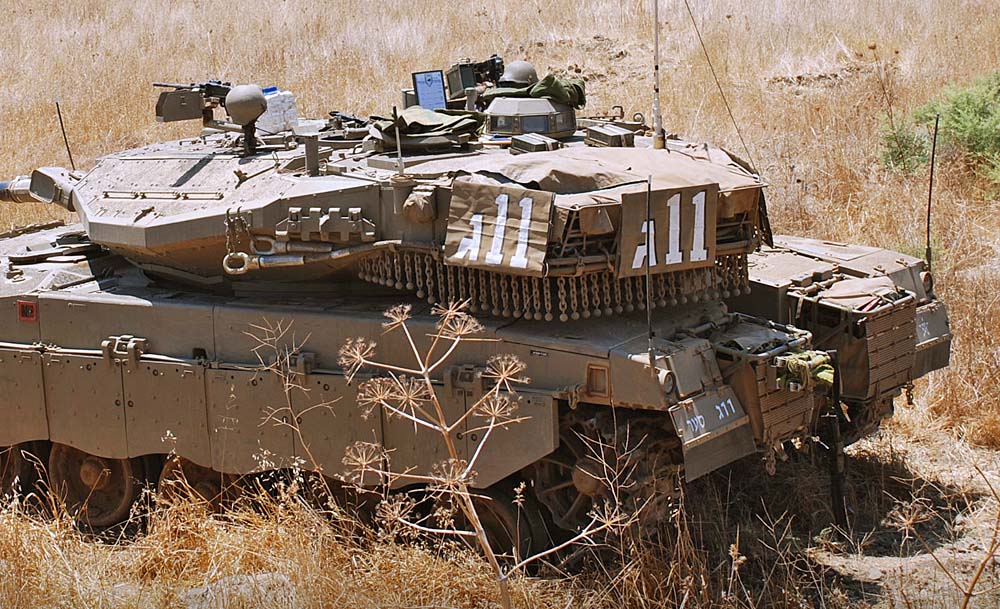

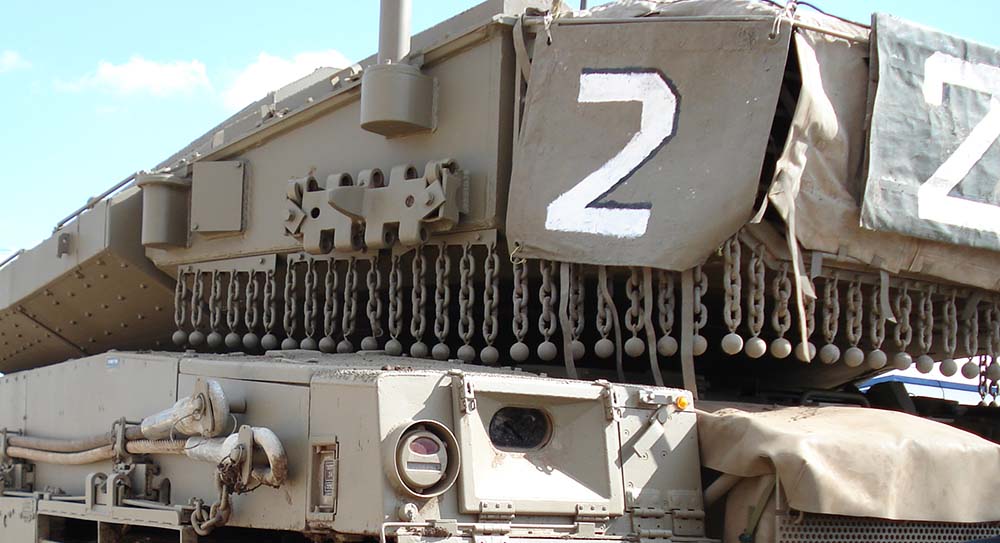

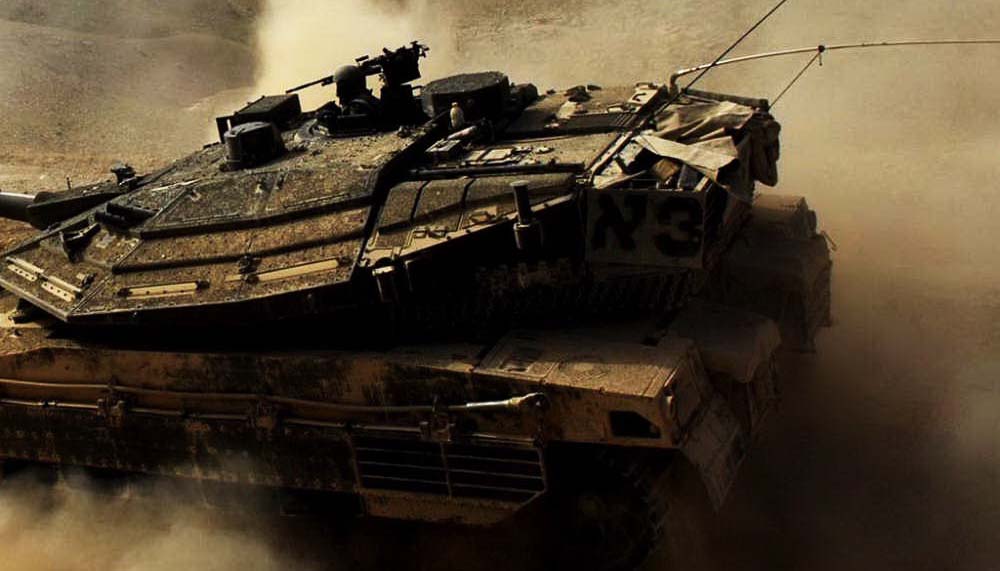

Есть и волны, есть и складки. Особенно когда брезент недавно раскатали из скрутки.https://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-28010500-1533409040_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-41933300-1533409050_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-79876100-1533409058_thumb.jpghttps://forum-mt-prod.lesta.ru/monthly_08_2018/post-19984-0-50975400-1533409066_thumb.jpg Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

Документ - вещь упрямая, не попрешь ...

[anonym_NP2ceC9f2v8K]

Как же здорово. +++
