Merkava Mk.IV, M1/25, самодел, (блог)

[mAverick_UT2k4]

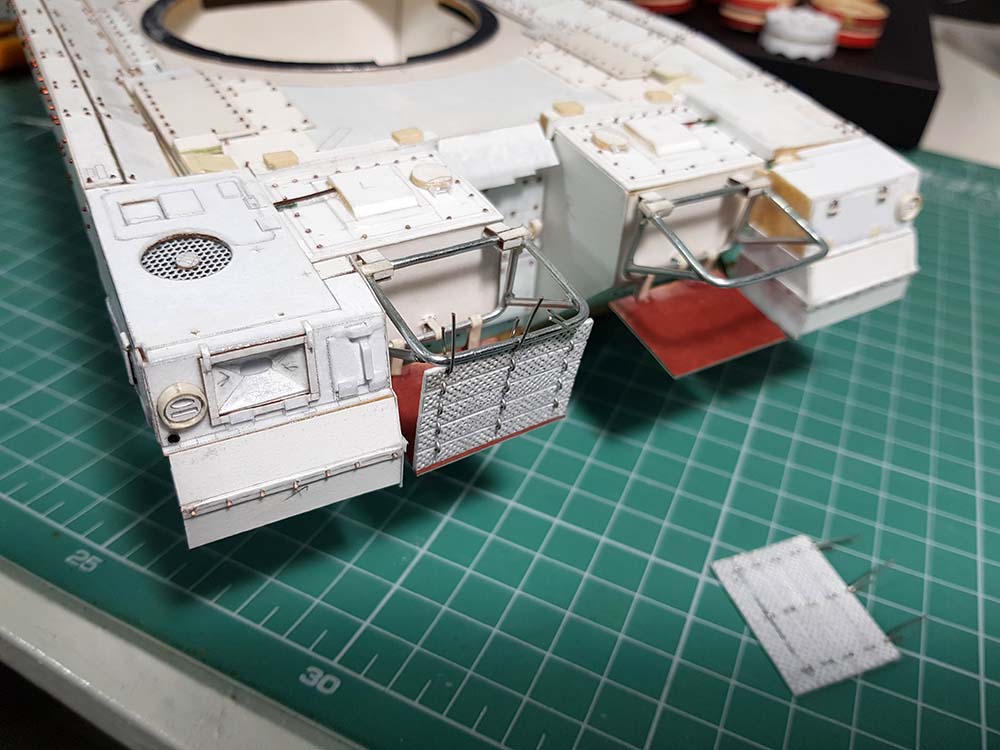

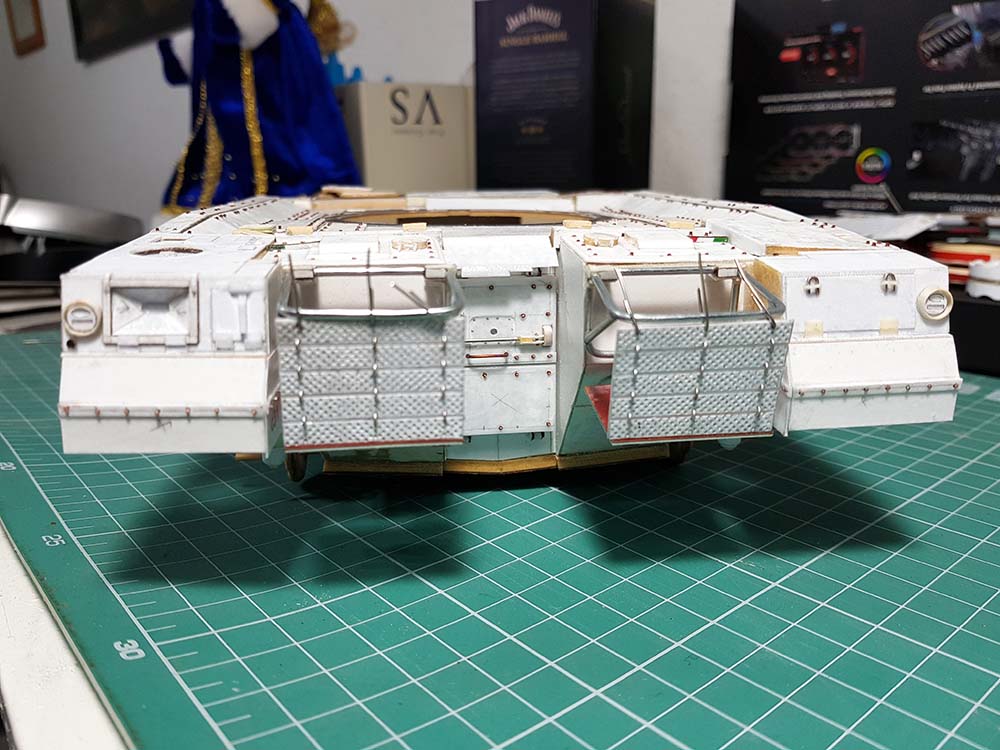

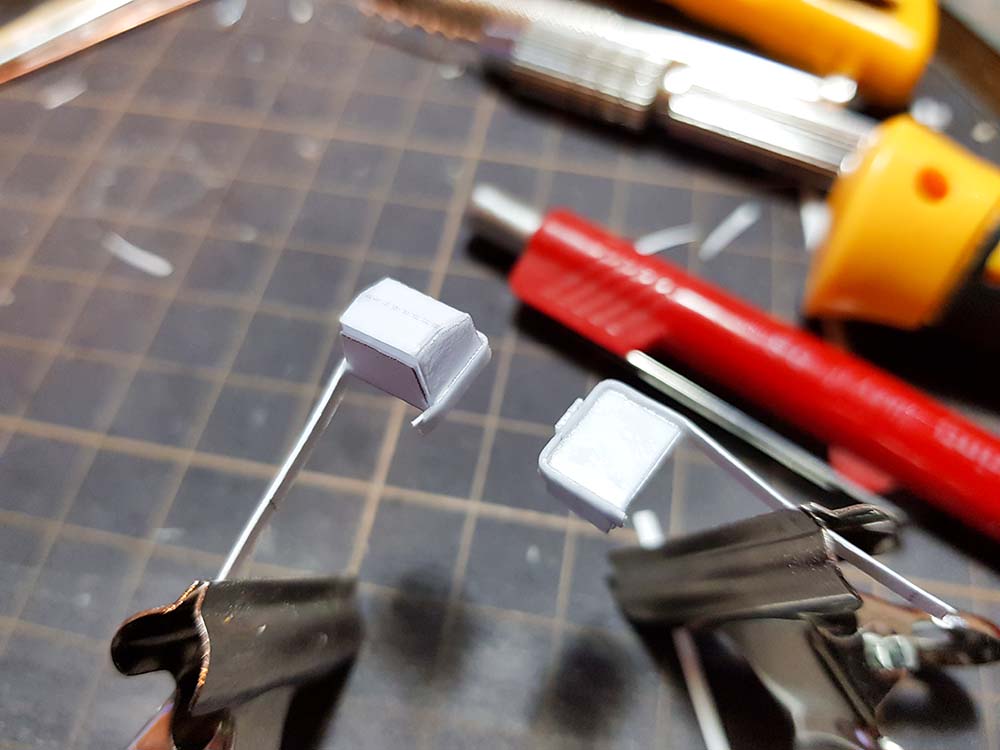

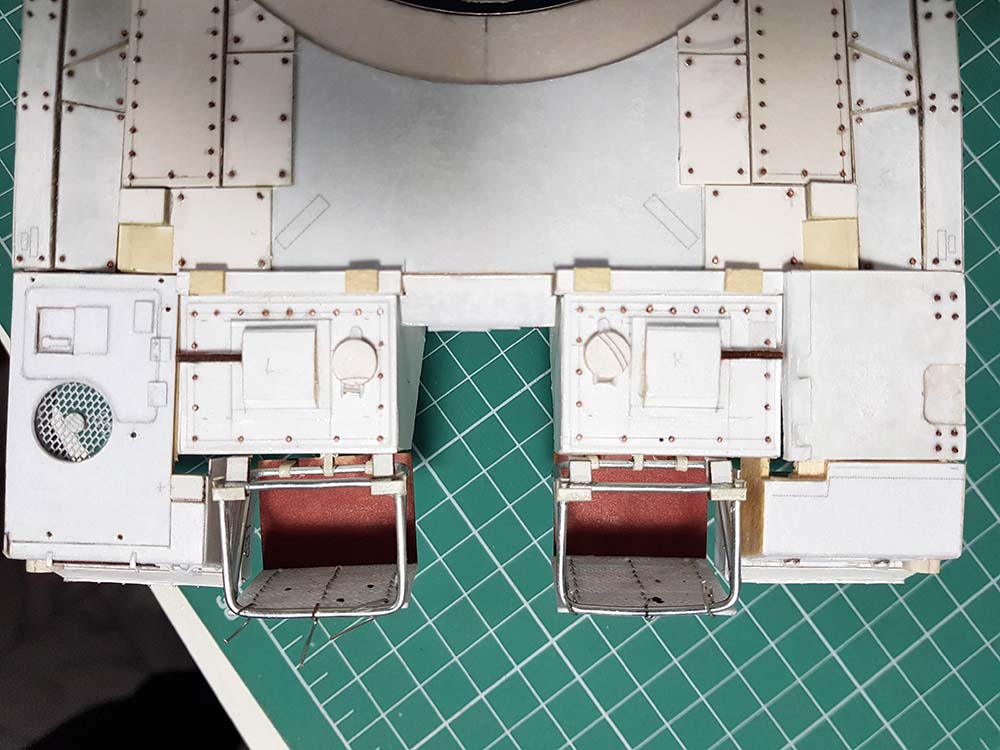

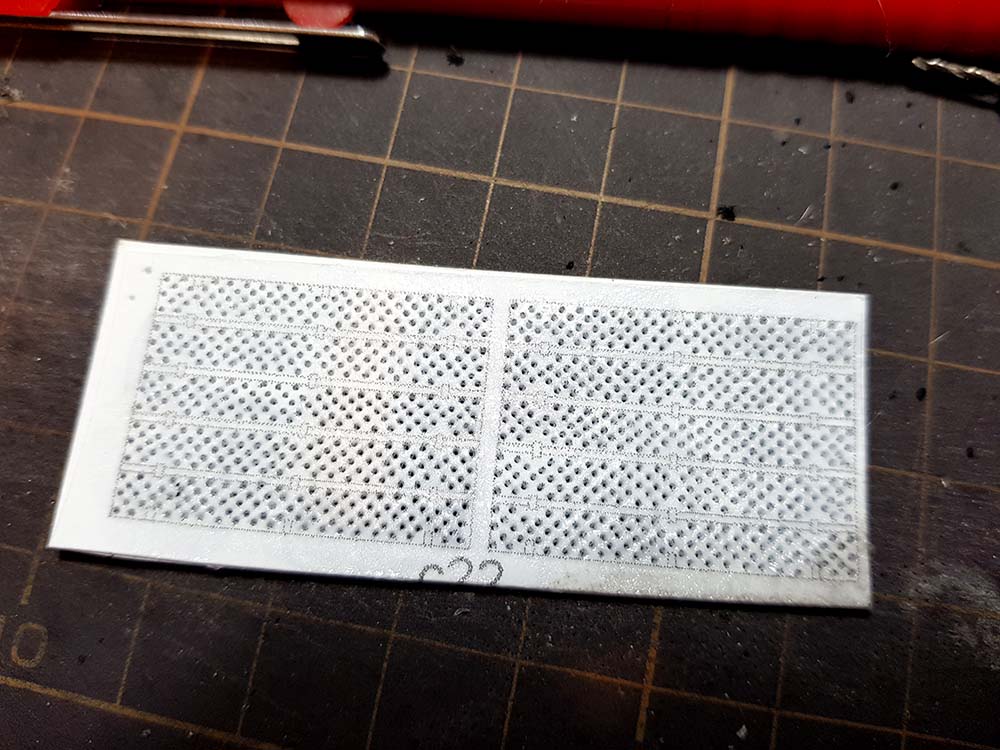

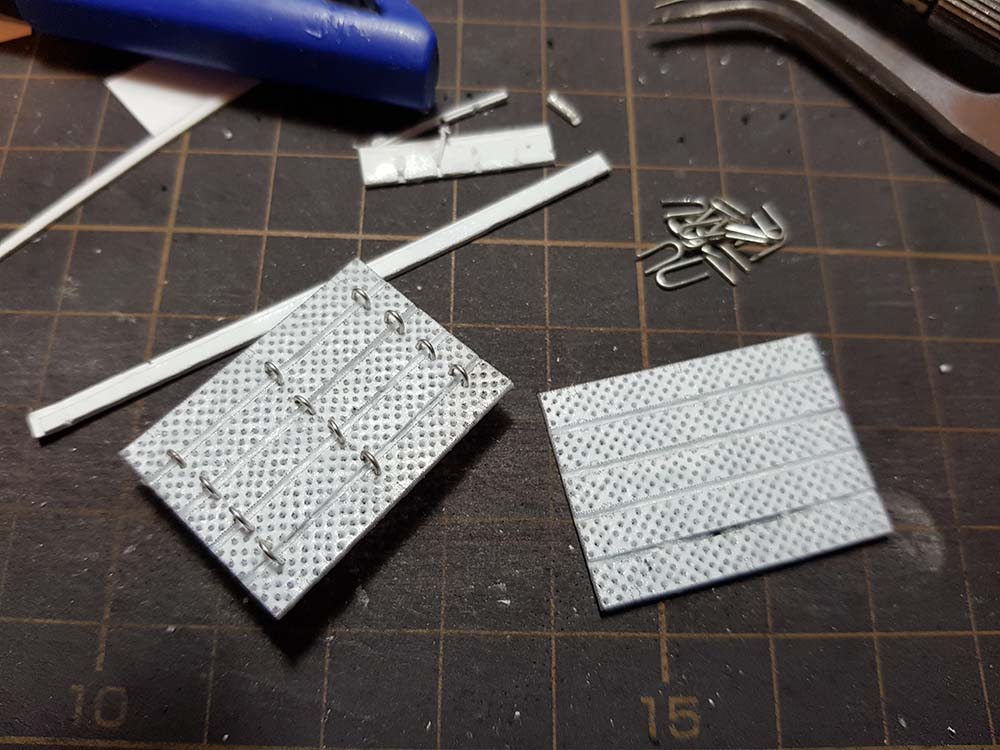

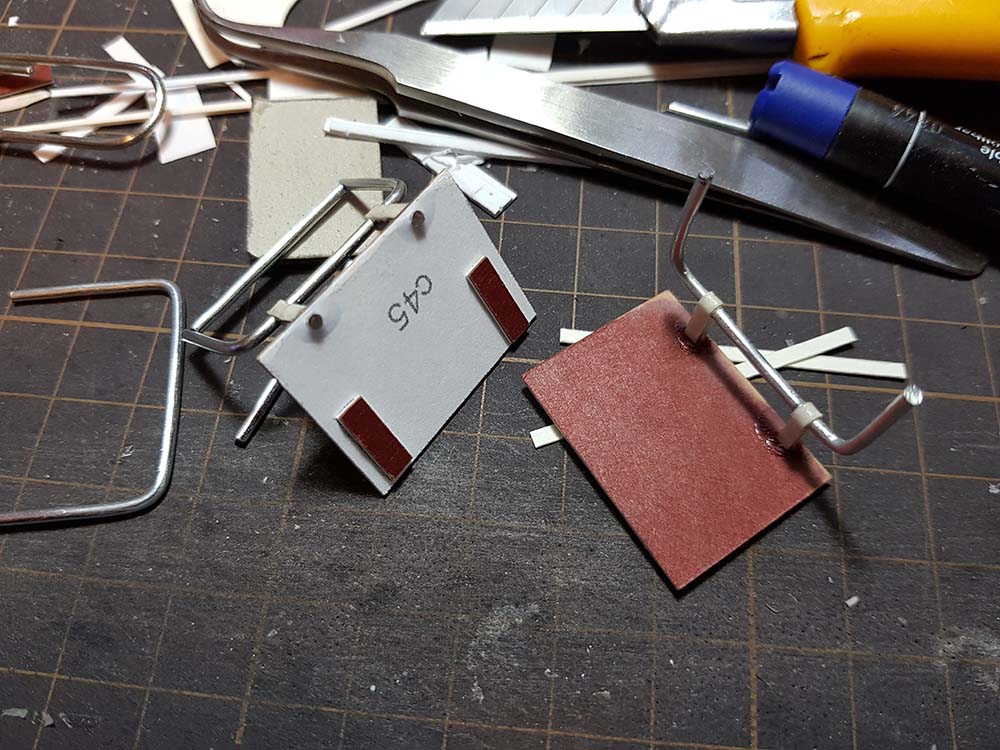

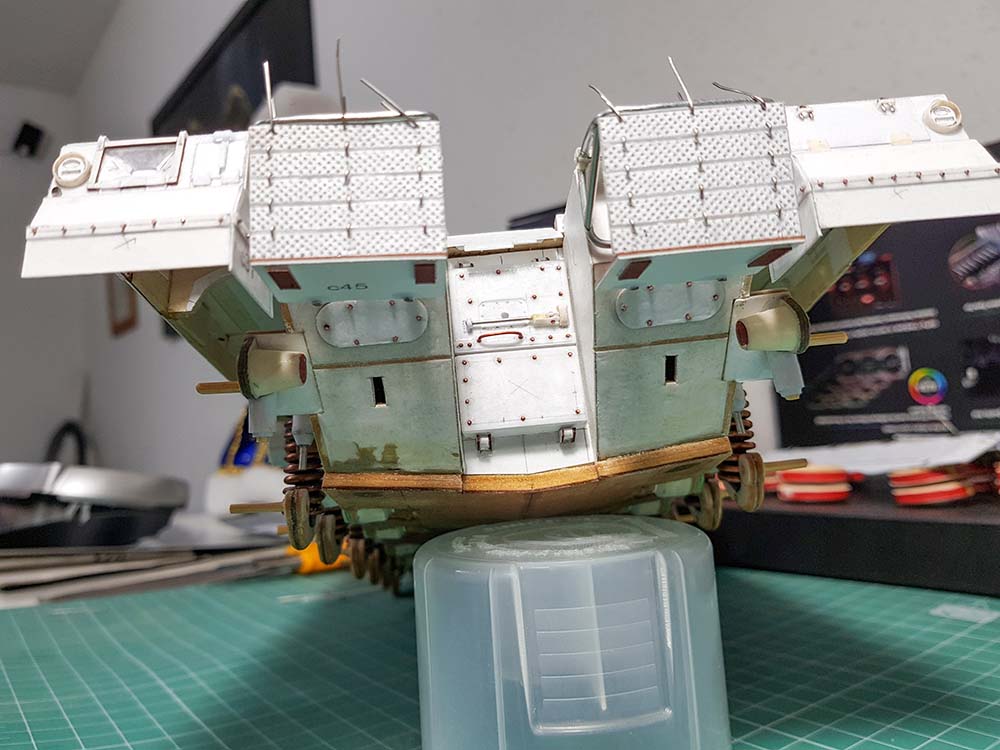

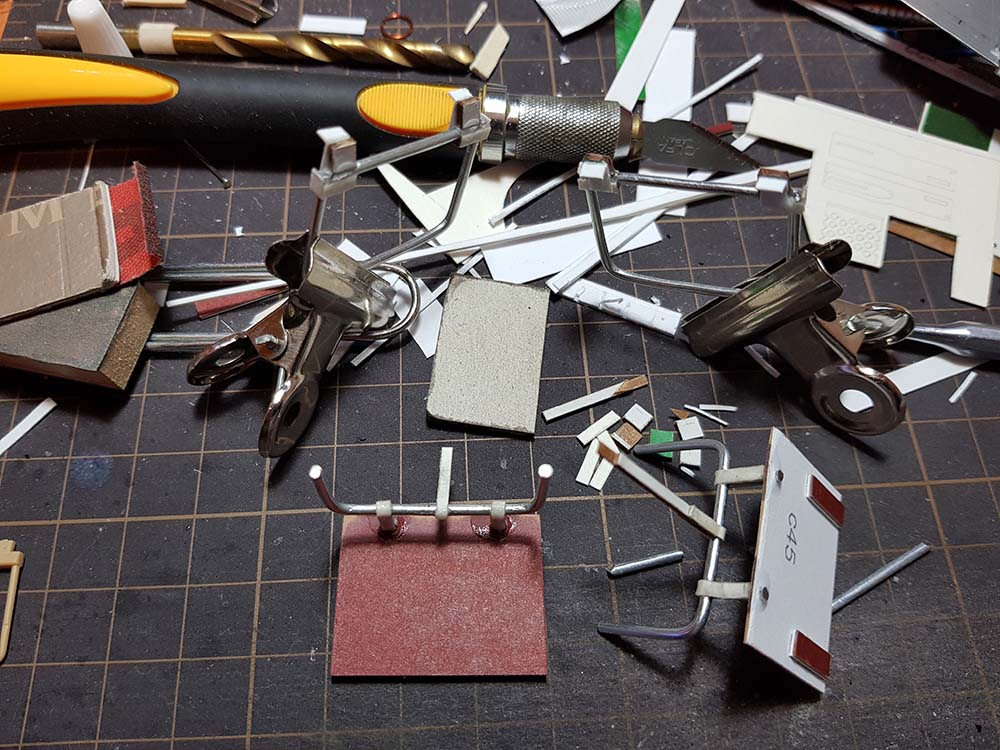

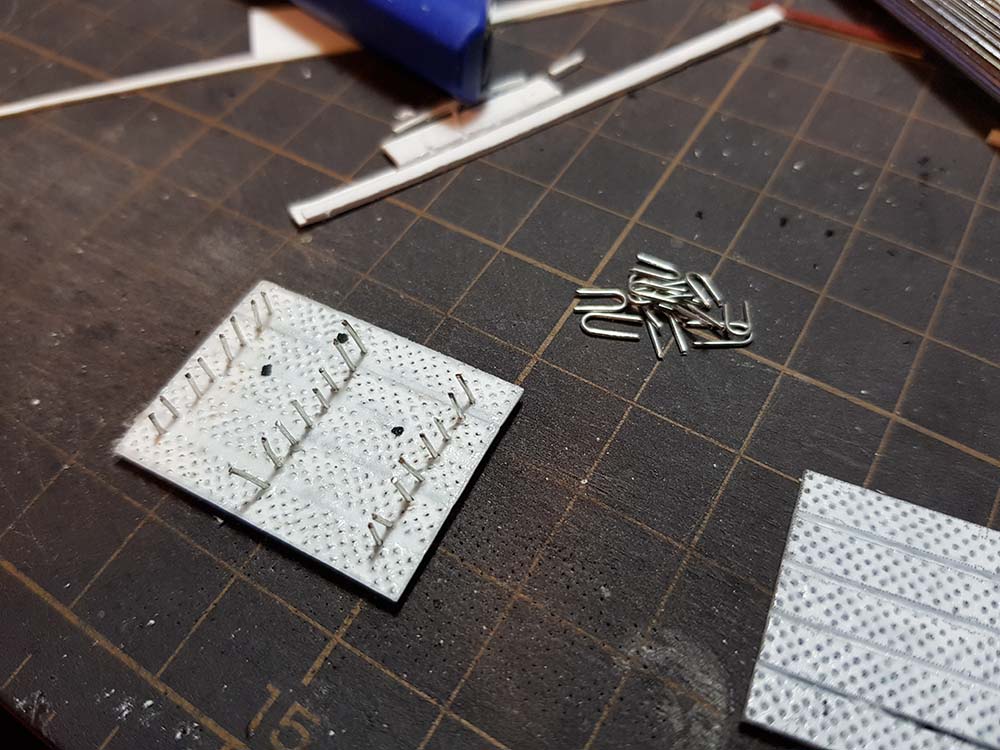

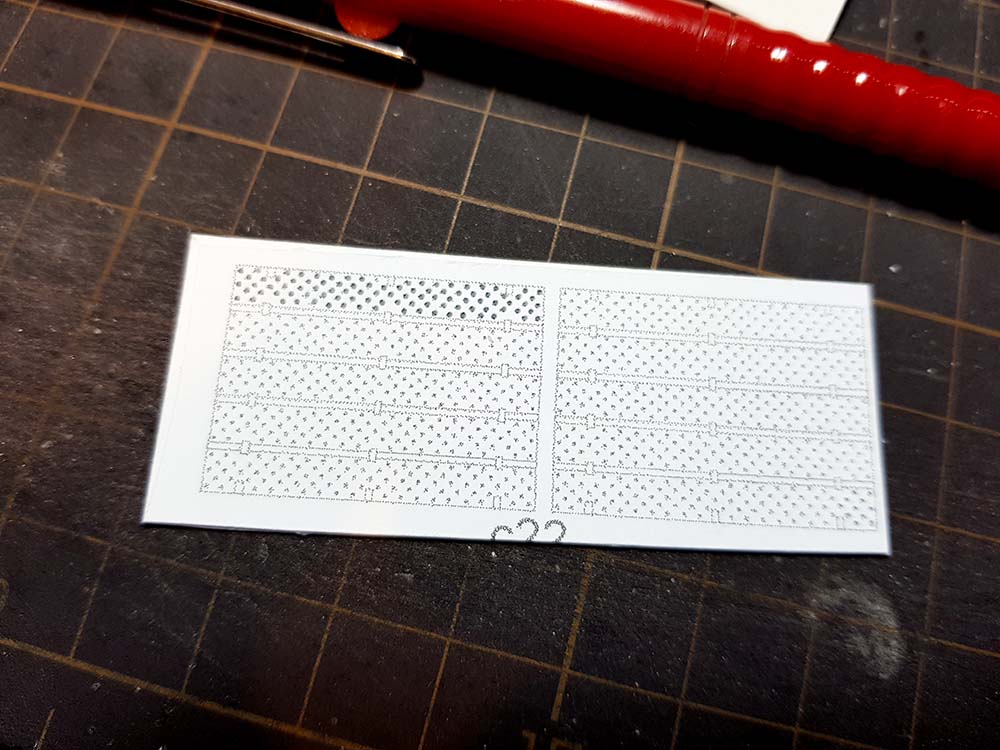

Корзины для личных вещей. Изготовление и примерка. Без фиксации.





Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_jHWUnhEfF9fd]

Она такой огромной кажется... (сама танка) Изменено 19 января, 2018 пользователем Гость

[mAverick_UT2k4]

19 Янв 2018 - 17:31 пользователь TerribleHorror сказал:

Она такой огромной кажется... (сама танка)



Как и другие в этом масштабе. Ни больше - ни меньше.

[mAverick_UT2k4]

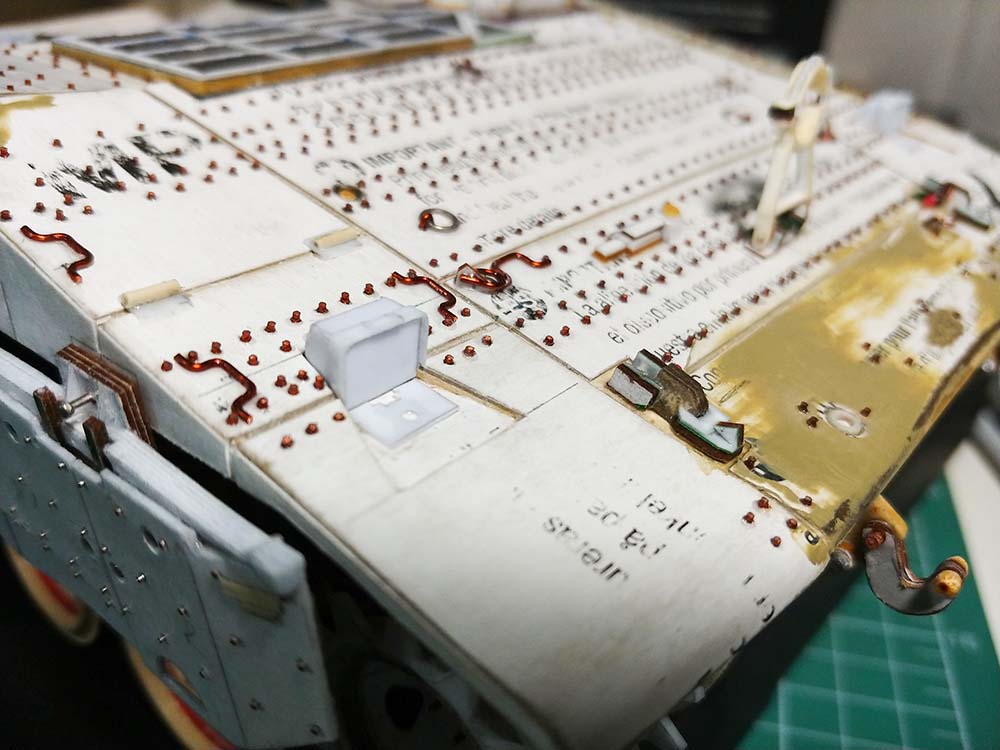

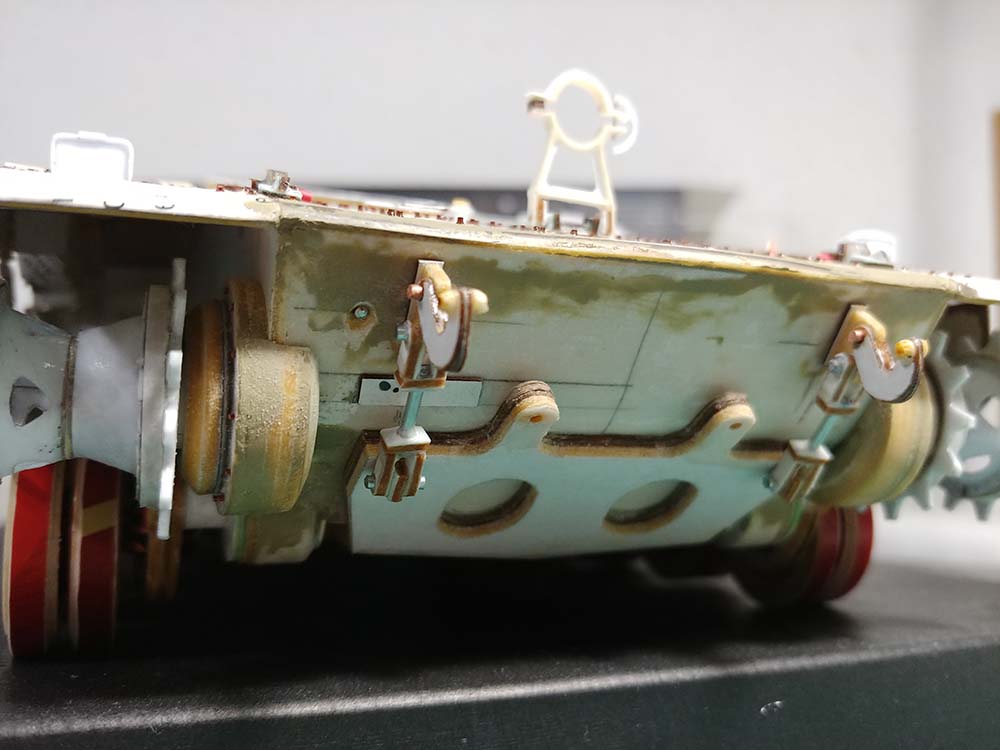

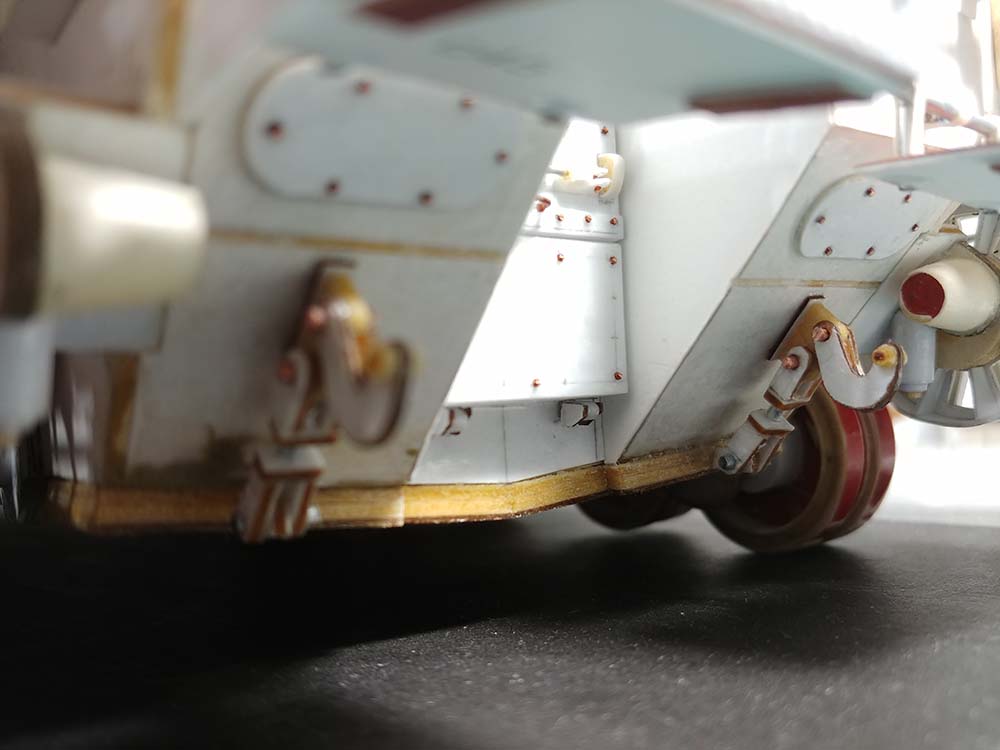

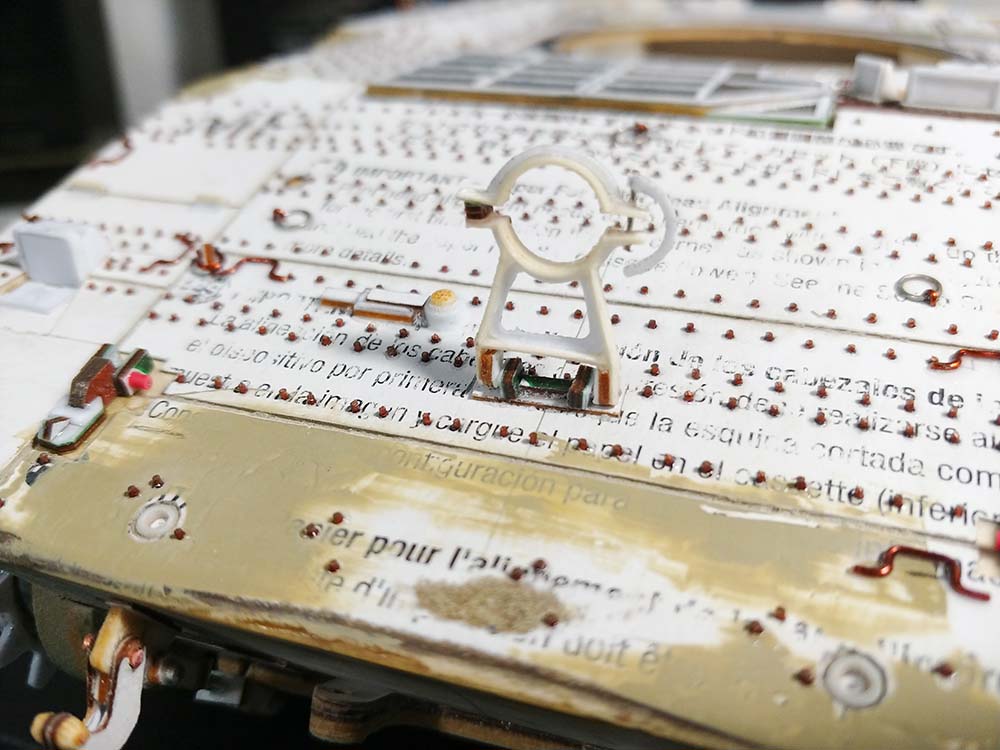

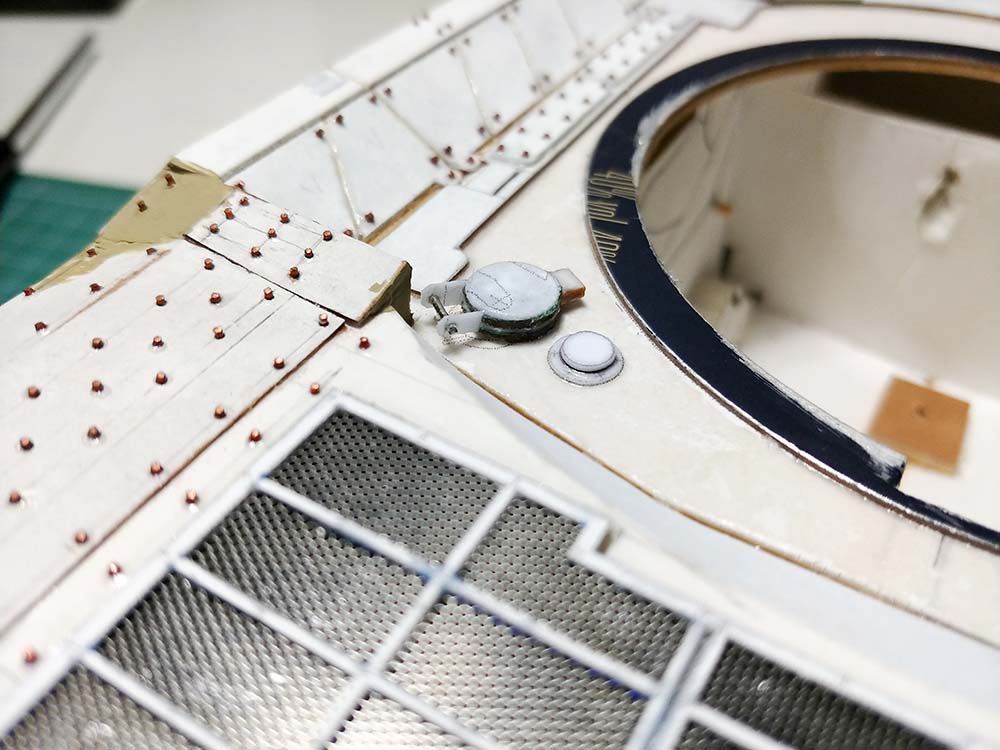

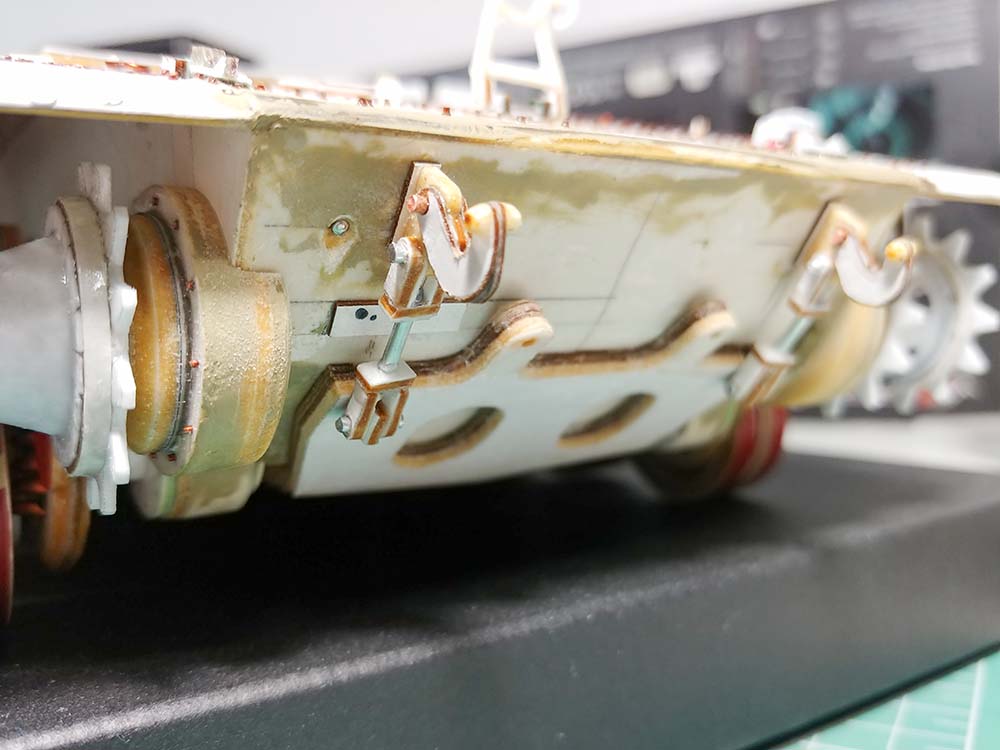

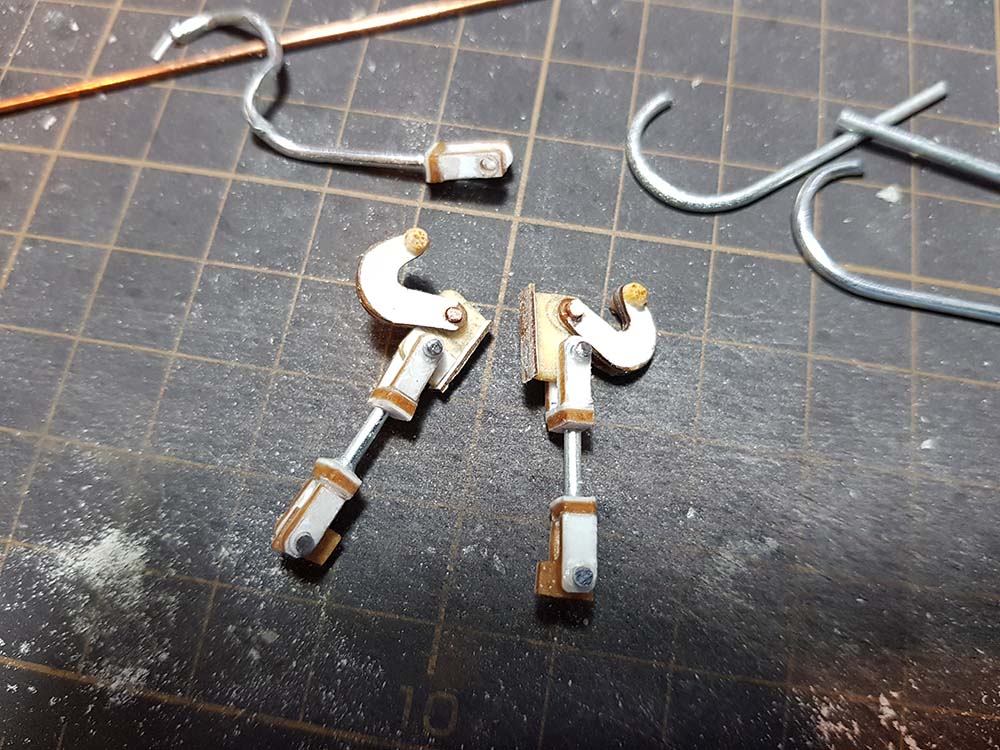

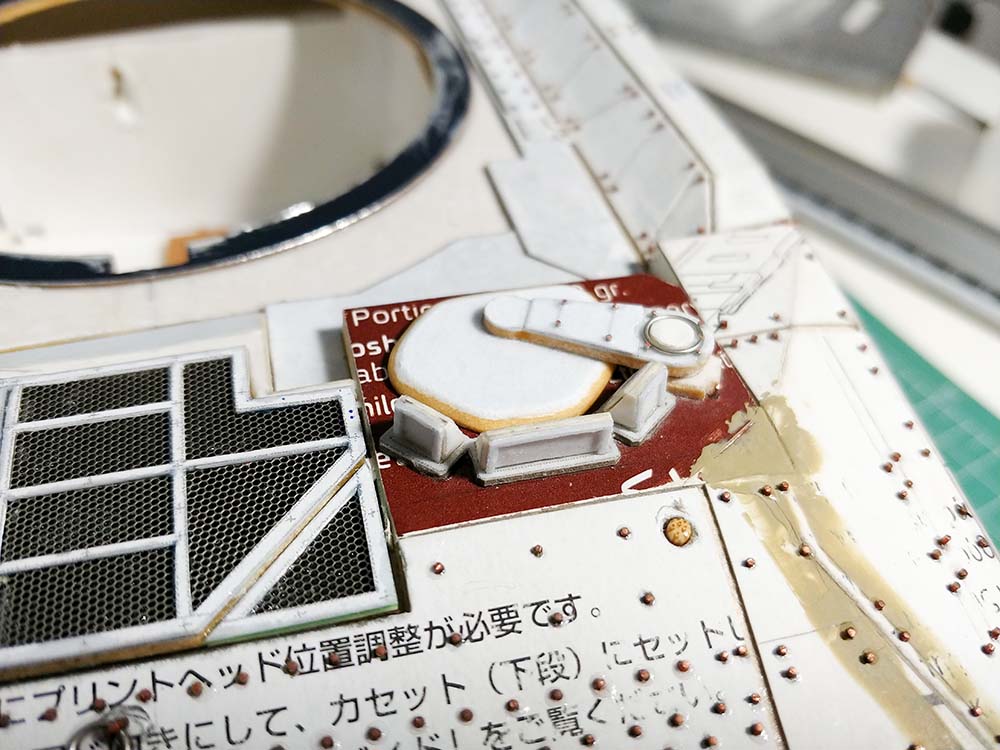

Полностью закончил возню с корпусом. Изменений не видно, но они есть.

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[mAverick_UT2k4]

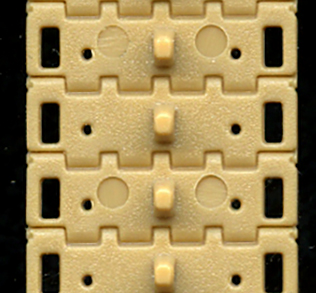

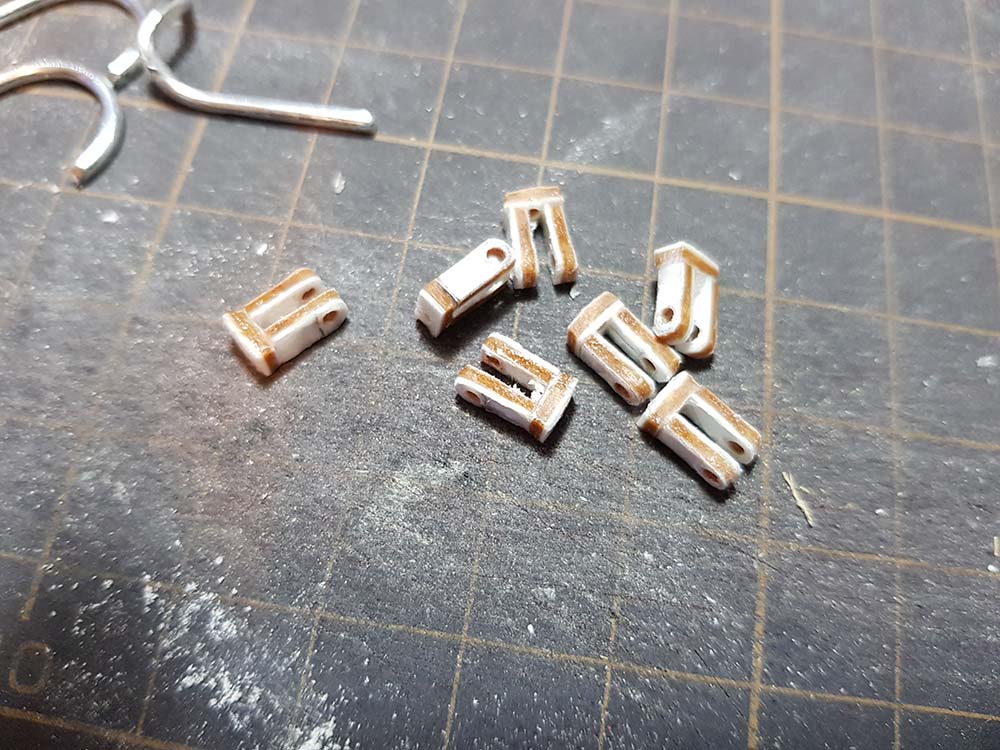

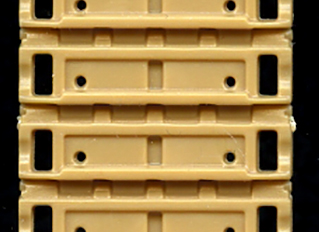

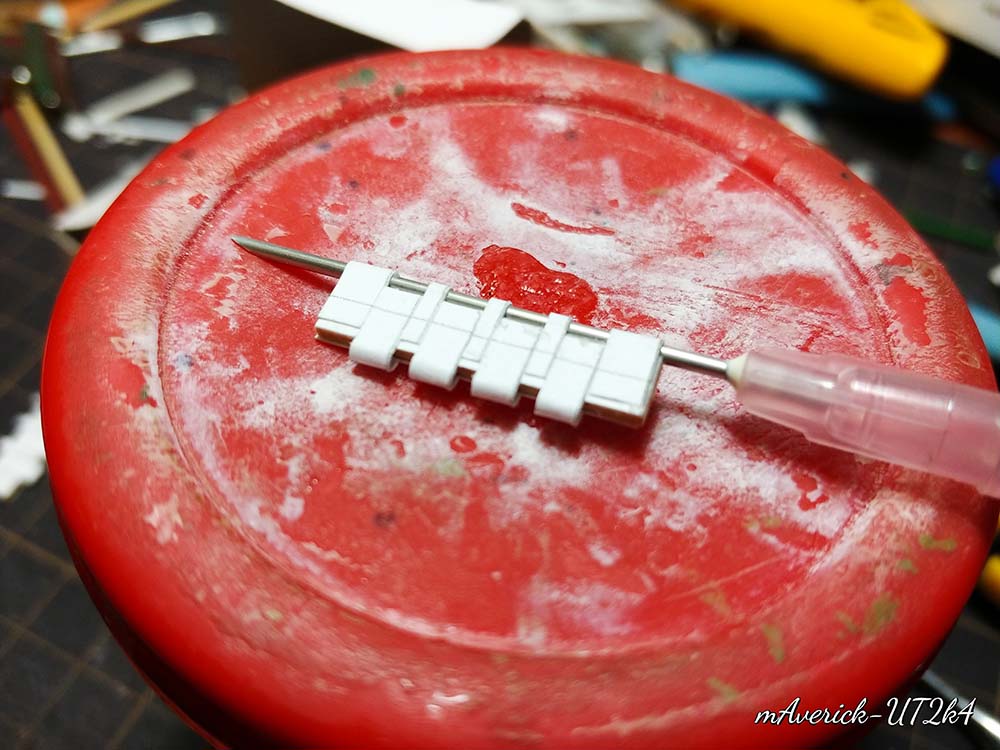

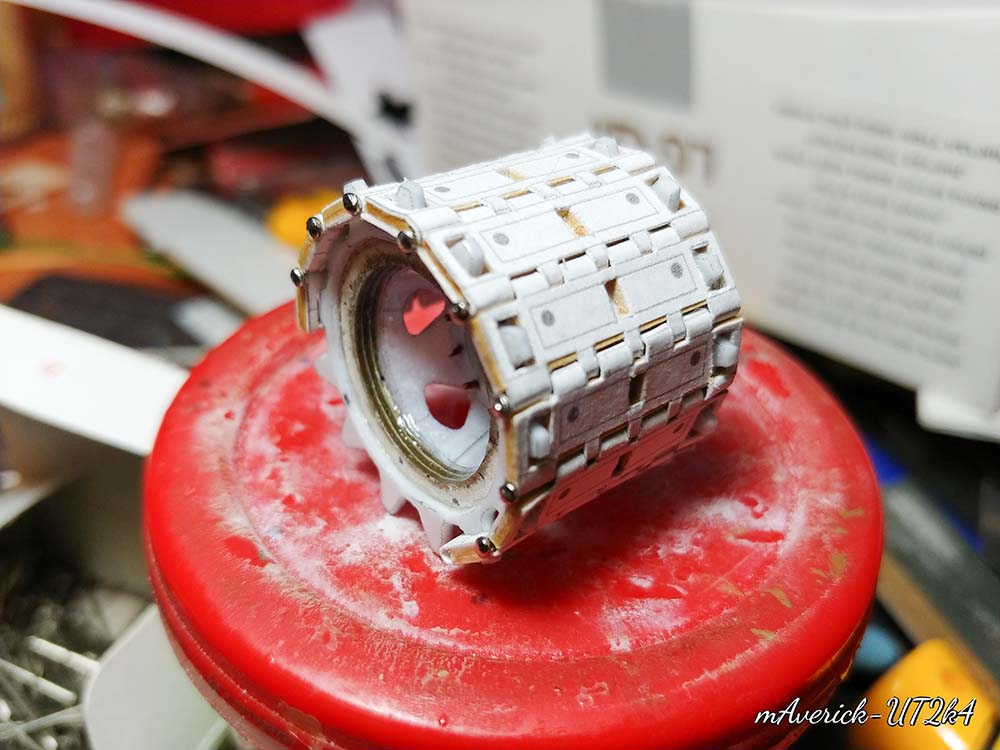

Начало работы над гусеницами. После всех проверок и вывода чертежей пробую собрать тестовый отрезок для самой точной проверки. Это проверка непосредственно на ведущей звездочке. В моем случаи обычно десяток соединенных траков. Если что-то нужно подправить,- то не так будет обидно за потраченное время. Признаюсь, что распечатал весь комплект сразу и пробное звено сходу село как положено. Выкладываю все, что использовал. Сканы пластиковых траков уже увеличены в нужный масштаб.

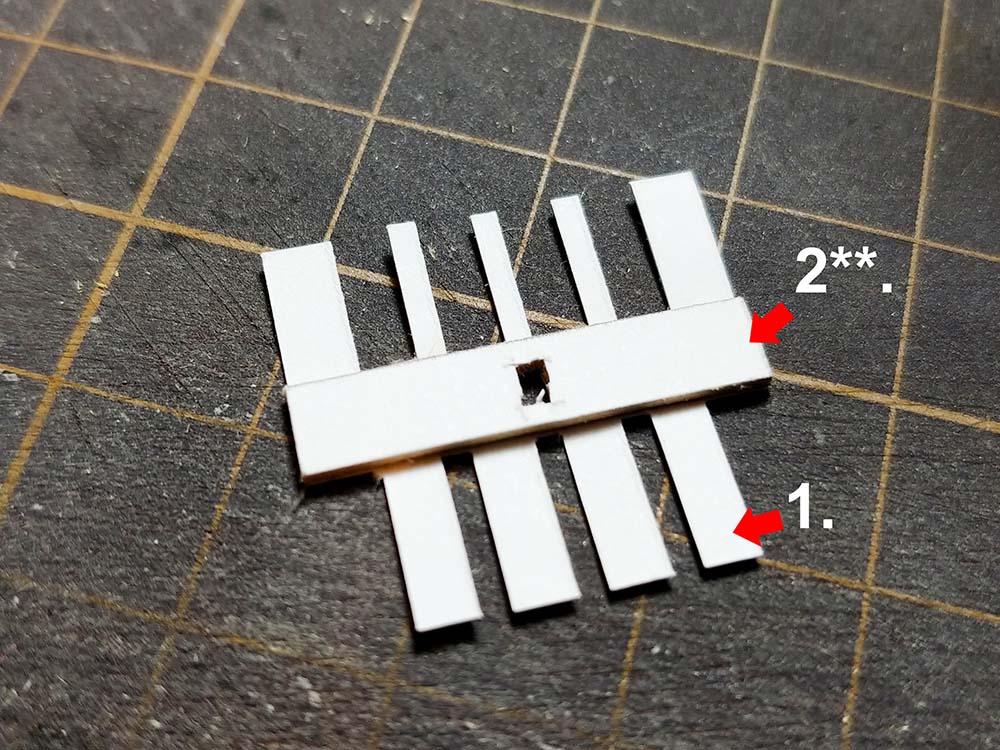

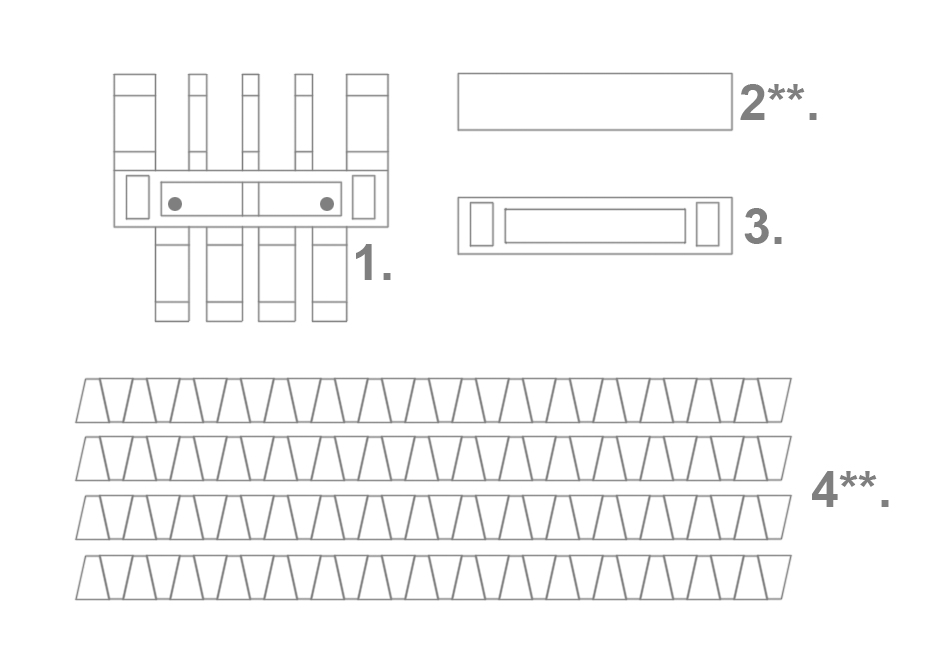

Звездочками обозначены детали наклеенные на основу толщиной 1мм. Для сгиба игла 1,2мм. Деталь 3 состоит из двух склеенных листов. Общая ее толщина составляет 0,5мм. Печатал на очень толстой бумаге, подобной бумаге в школьных альбомах для рисования.

   Ушел пилить дальше...

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

25 янв 2018 - 14:11 пользователь mAverick_UT2k4 сказал:



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2018/post-19984-0-67591000-1516881807_thumb.jpg





Дет. №3 ... Сочувствую ...

[mAverick_UT2k4]

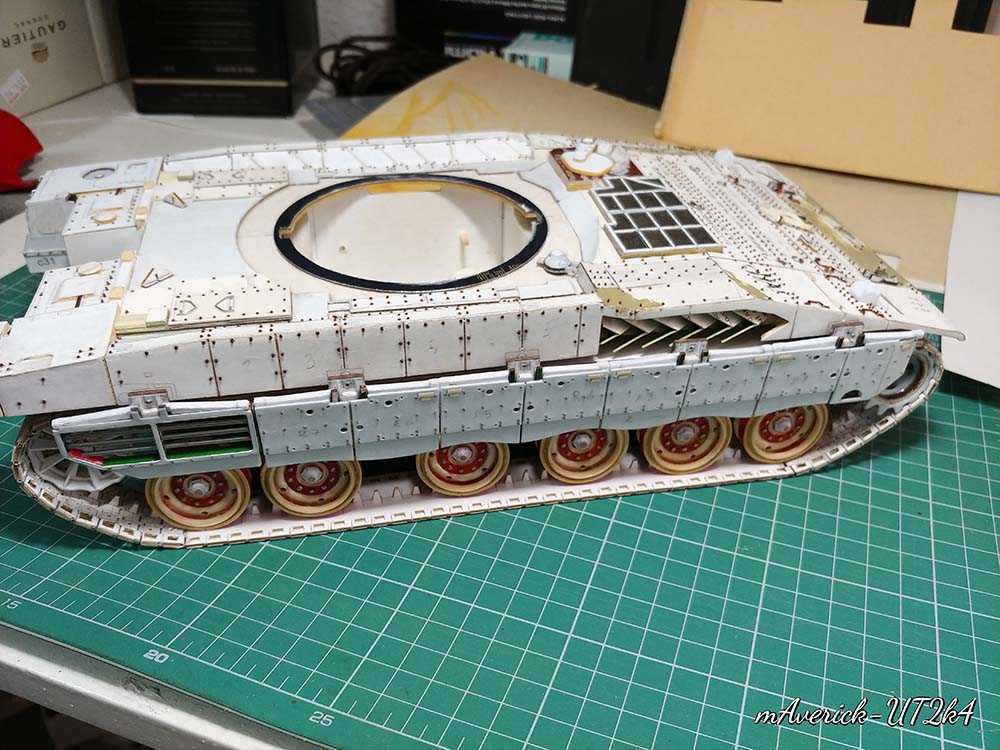

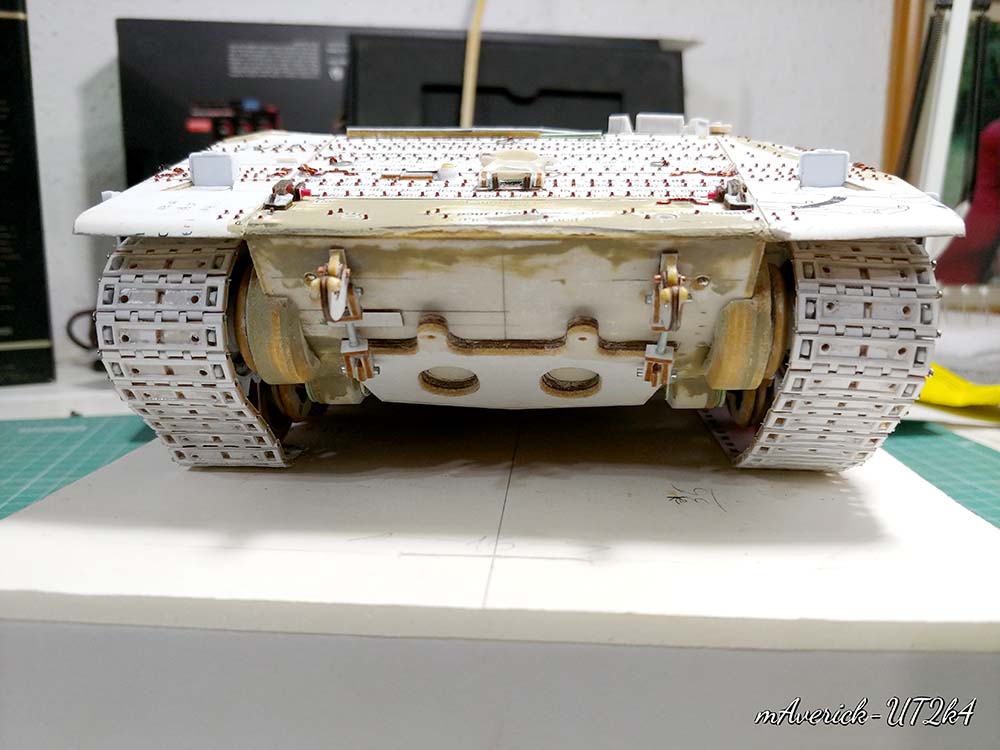

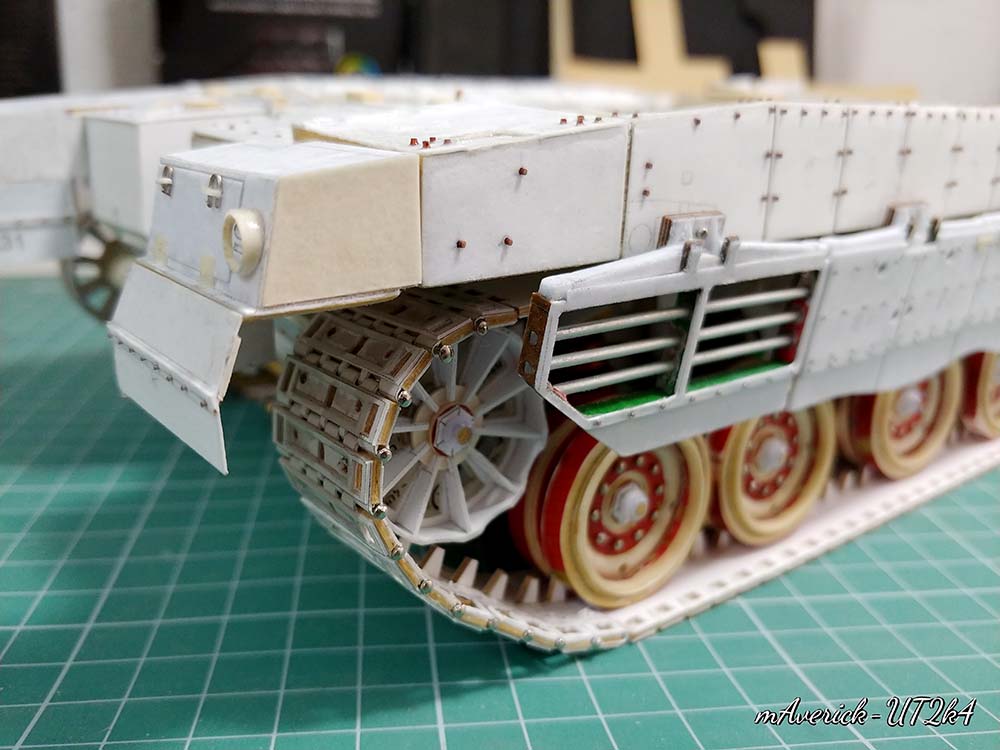

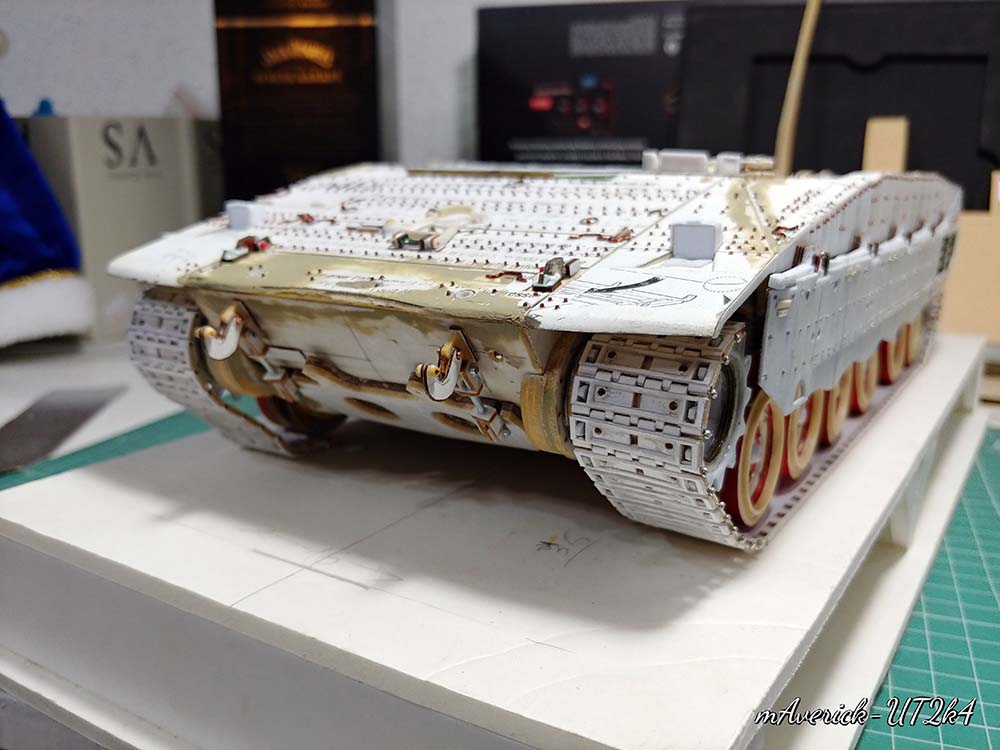

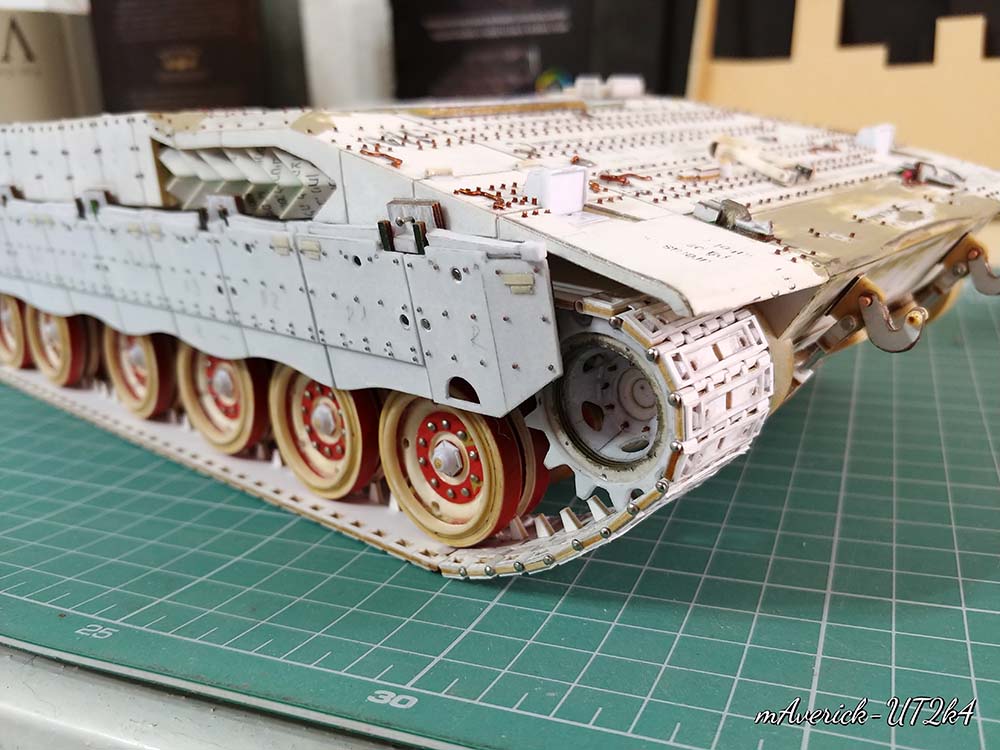

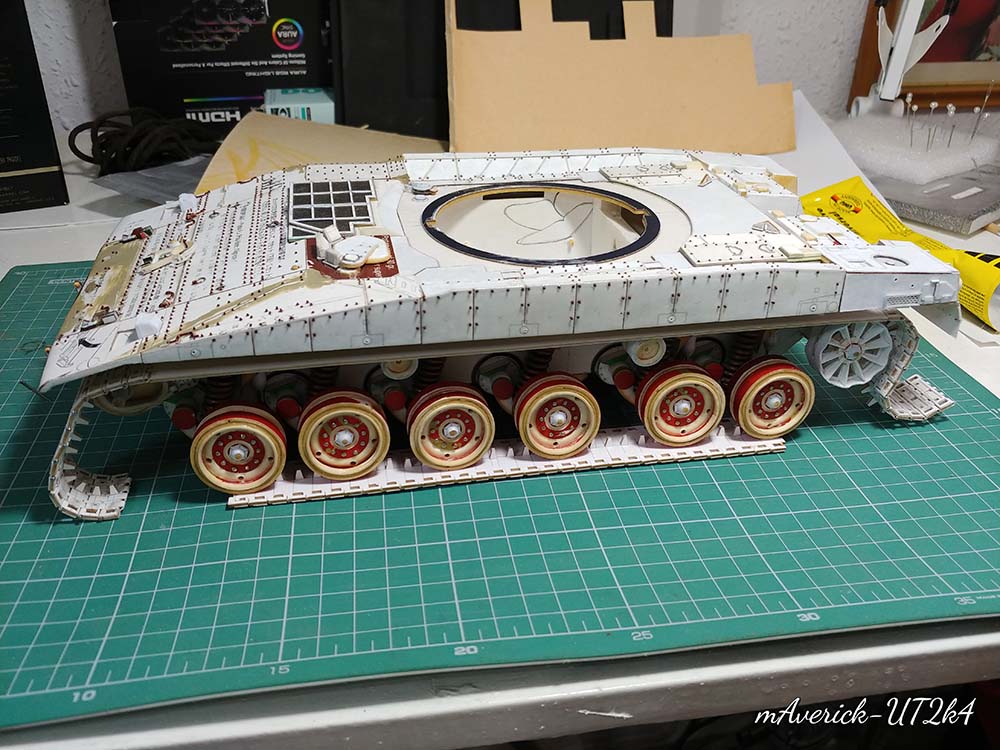

Гусеницы по наименьшему сопротивлению. Описывать смысла нет,- все очень хорошо видно. Меня такой вариант очень устраивает.

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

Хочешь - верь, хочешь - нет, но я выдохнул с облегченим.

Мои поздравления !

[mAverick_UT2k4]

16 Фев 2018 - 16:11 пользователь AlexSashka сказал:

Хочешь - верь, хочешь - нет, но я выдохнул с облегченим.

Мои поздравления !



Еще как верю! Знал, что тебе понравиться это рациональное решение. Да и смысла не вижу в напрасном и ни кому не нужном труде. Поздравление с решением или окончанием гуслей? В любом случаи спасибо!

Может кто и возьмет себе на заметку этот способ. Будет вообще приятно.

Изменено 16 февраля, 2018 пользователем mAverick_UT2k4

[URAPATRIOT]

Круто! Гусеницы на высоте! И решение с верхней частью действительно рационально, я вообще не сразу понял  в чем подвох.

[anonym_8dJJCsaZrDSA]

16 Фев 2018 - 17:23 пользователь mAverick_UT2k4 сказал:

 Поздравление с решением или окончанием гуслей?



В первую очередь с окончанием !  А решения подобного от тебя даже и не ожидал, с чем тоже поздравляю ! Хоть и не сомневаюсь в том, что отделишь элементы продавливанием (хотя бы с внешней стороны. безболезненно провести операцию уже мешают перья)

[vedi_ua]

16 Фев 2018 - 15:27 пользователь mAverick_UT2k4 сказал:

Гусеницы по наименьшему сопротивлению. Описывать смысла нет,- все очень хорошо видно. Меня такой вариант очень устраивает.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-88024700-1518787611_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-99613500-1518787620_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-38069600-1518787632_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-36534300-1518787641_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-50253800-1518787654_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-51421900-1518787661_thumb.jpg

Так, я не понял, а что по нижней части гуслей головок соединяющих осей не будет что ли?

Значит как на корпусе - так все торчащее сделать, а как гусли - то можно и не доделывать? Непорядок! Срочно доработать!

Ну и еще бы продавить линии с внутренней стороны, а то как-то ну очень уж гладко...



Изменено 16 февраля, 2018 пользователем vedi_ua

[mAverick_UT2k4]

16 Фев 2018 - 22:04 пользователь vedi_ua сказал:

Так, я не понял, а что по нижней части гуслей головок соединяющих осей не будет что ли?

Значит как на корпусе - так все торчащее сделать, а как гусли - то можно и не доделывать? Непорядок! Срочно доработать!

Ну и еще бы продавить линии с внутренней стороны, а то как-то ну очень уж гладко...



Продавим, допилим. Это уже третий тычок по этому поводу. Шляпки булавок будут откушены. На корпусе подобный мухлеж будет очень заметен. Это как по мне. Гусеницы не на столько привлекают внимание в конечном результате. А мне нужен именно он. Лишь бы не было откровенной фальши (размер, объем, толщина). Нужна общая гармония. И если благодаря чему-то можно спрятать или показать что-то, то я за такой подход! В общем обман зрения полезная штука, если грамотно им пользоваться. Радикальных моделистов прошу не закидывать меня тяжелыми и не очень предметами. Важна конечная цель. Какими способами она будет достигнута не важно. В этом случаи хотелось показать как можно сэкономить время и силы не в ущерб модели. Многих, я знаю, отпугивает от моделизма БТТ именно этот момент. Если хоть одного человека моя работа вдохновит и он не бросит клеить танк из-за гусениц,- будет хорошей оценкой моего скромного и не очень труда.

   И вдогонку,- модель прежде всего строится для меня и моего восприятия. Я могу кое чем пожертвовать, но конечный вид для меня не менее важен. Надеюсь, что в конечном варианте наши мнения совпадут и модель получится. Спасибо всем комментаторам! Ваше мнение по любому оказывает на меня влияние.

[anonym_jHWUnhEfF9fd]

Согласен. Стыки продавить и шляпки долепить. И будет отлично. Хотя, оно и так так  И левая сторона на ведущем катке гусля криво лежит, не пралельно корпусу. Понимаю, сборка предварительная, еще разбирать красить, но с другой стороны ровно... Изменено 24 февраля, 2018 пользователем Гость

[mAverick_UT2k4]

24 Фев 2018 - 19:16 пользователь TerribleHorror сказал:

И левая сторона на ведущем катке гусля криво лежит, не пралельно корпусу. Понимаю, сборка предварительная, еще разбирать красить, но с другой стороны ровно...



Скорее всего это обман зрения. Надкрылки спереди не параллельны ВЛД, потому так выглядит. У меня точно так же Еще звездочки и все-все катки свободны в своих местах. Фиксация только после покраски.

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

24 Фев 2018 - 22:20 пользователь mAverick_UT2k4 сказал:



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-53719700-1519503538_thumb.jpg



Класс !!! Как ? Каким образом ?

[mAverick_UT2k4]

24 Фев 2018 - 22:38 пользователь AlexSashka сказал:



Класс !!! Как ? Каким образом ?

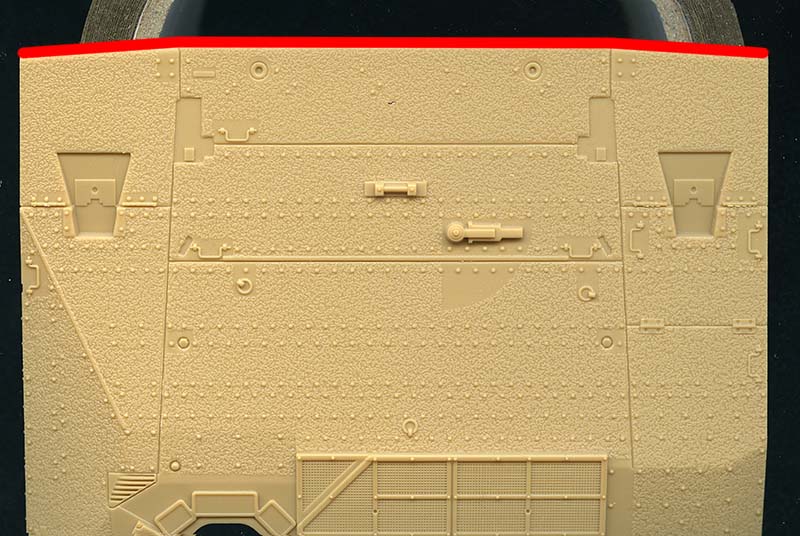

Я так понял речь шла за это место  А я говорил про это Может неправильно выразился. Перефразирую: кромки надкрылок не параллельны стыку НЛД и ВЛД.

Изменено 18 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

Прошу прощения. Спросонья принял пластик за загрунтованную бумагу...

[anonym_jHWUnhEfF9fd]

24 Фев 2018 - 20:54 пользователь mAverick_UT2k4 сказал:

Я так понял речь шла за это местоhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-12546100-1519505640_thumb.jpg  А я говорил про этоhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2018/post-19984-0-99712400-1519505681_thumb.jpg Может неправильно выразился. Перефразирую: кромки надкрылок не параллельны стыку НЛД и ВЛД.



А линия ВЛД и траков... После покраски нид ровно собрать будет.

[mAverick_UT2k4]

25 Фев 2018 - 14:42 пользователь TerribleHorror сказал:

А линия ВЛД и траков... После покраски нид ровно собрать будет.



 нид=need, или что то еще? Я человек туговатый (от слова туго, не вата), потому переспрашиваю. Изменено 18 сентября, 2024 пользователем mAverick_UT2k4
