Всем привет.



После немецких гигантов потянуло меня на нашу мелочевку. Неделю назад до меня, наконец-то, доехал новый Хобби Боссовский Т-18. Его и буду собирать. Сборка будет искоробочная, насколько это возможно. Скорее всего, кое-что все же придется переделать. Совершенно точно буду перепиливать ходовую, она в этой модели совсем мурзилочная. Ну и дальше посмотрим по ходу дела. Как всегда, любые дополнительные материалы, фото, чертежи, советы и критика крайне приветствуются.







[AlZhir]

Похож на МС-1

[Byter2010]

19 Янв 2017 - 23:25 пользователь AlZhir сказал:

Похож на МС-1



Т-18 и МС-1 это одно и то же



Итак, ходовая.

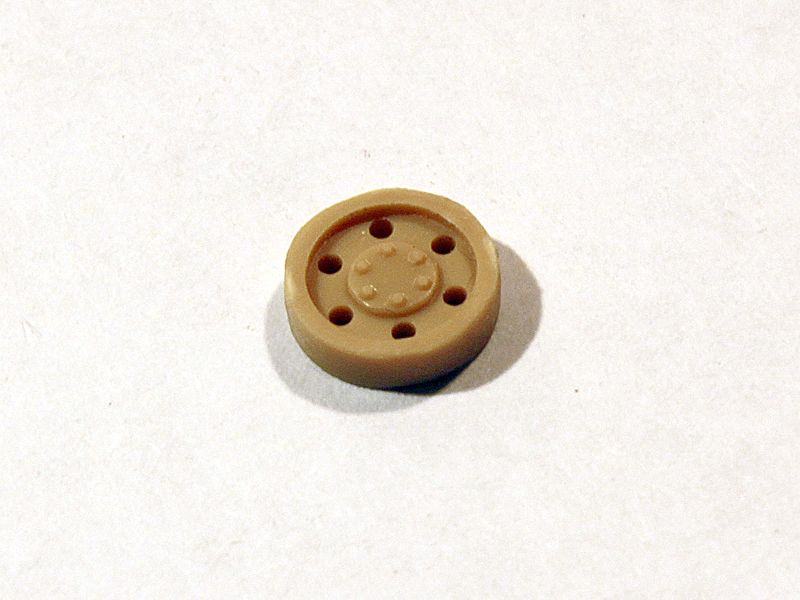

К сожалению, производитель дает нам совсем неправильный вариант катков и возвратных роликов, который он срисовал с машины, стоящей на входе в 1-й павильон Кубинки. Хотя во всех обзорах нас предупреждают, что ходовая там новодельная и абсолютно неаутентичная. Самое забавное, что на бокс-арте изображен абсолютно верный вариант.



Я начну с катков. Последовательность действий такая.

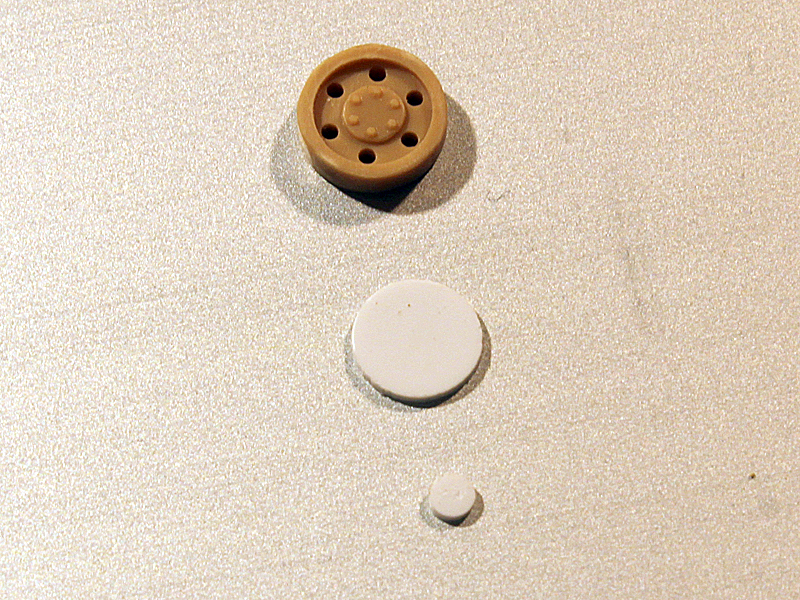

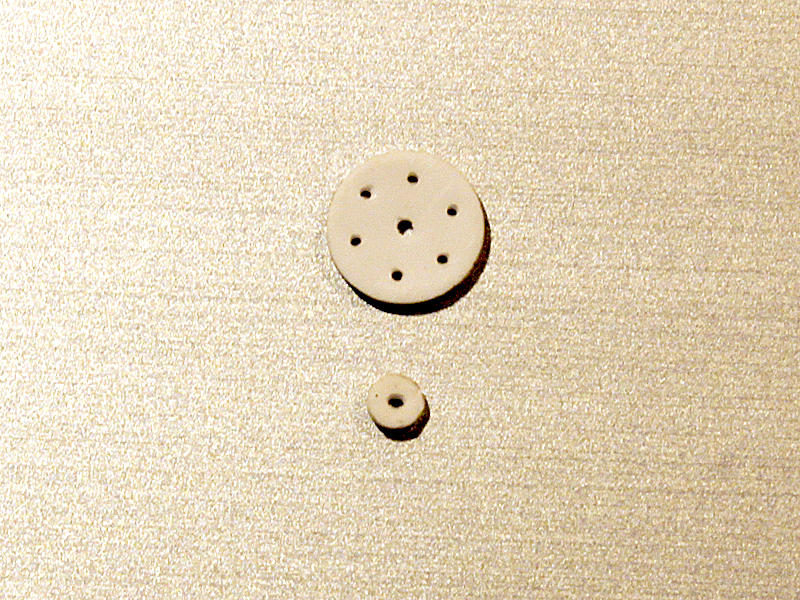

- пробойниками вырубаем из пластика толщиной 0.5 мм два диска: 6 и 2 мм в диаметре.

- размечаем и сверлим отверстия

- по краям ставим мастер-клубовские заклепки 0.5 мм, в центре болт с шайбой 0.6 мм

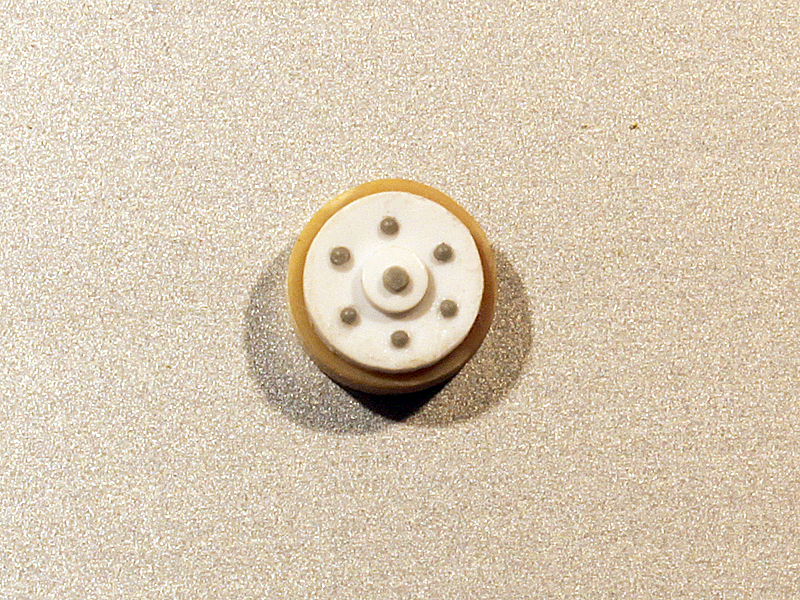

- примеряем насухо



Вроде бы, получилось неплохо. Осталось повторить еще 13 раз









Изменено 19 января, 2017 пользователем Byter2010

[Alextt72]

Я в предвкушении очередного шедевра. Буду следить за сборкой.



[saroka_71]

Очень интересно посмотреть на это безобразие))))))

Сначала катки, затем клепка, ствол, кулямёт, траки ........удачи в лёгком изкоробочном запиле

[Byter2010]

Спасибо за добрые пожелания.

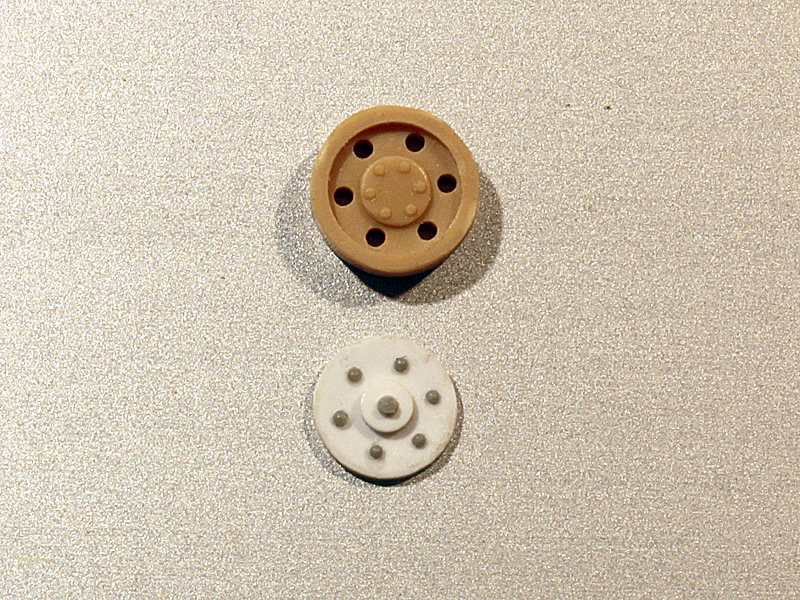

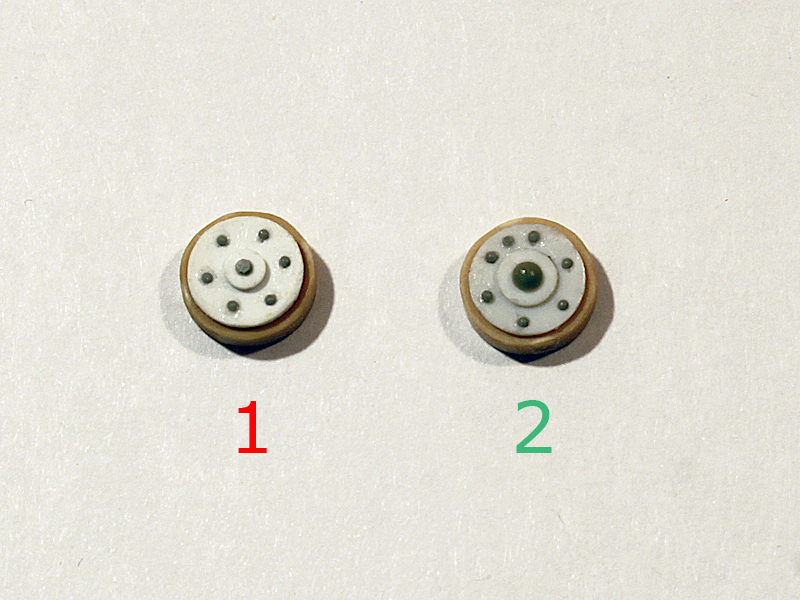

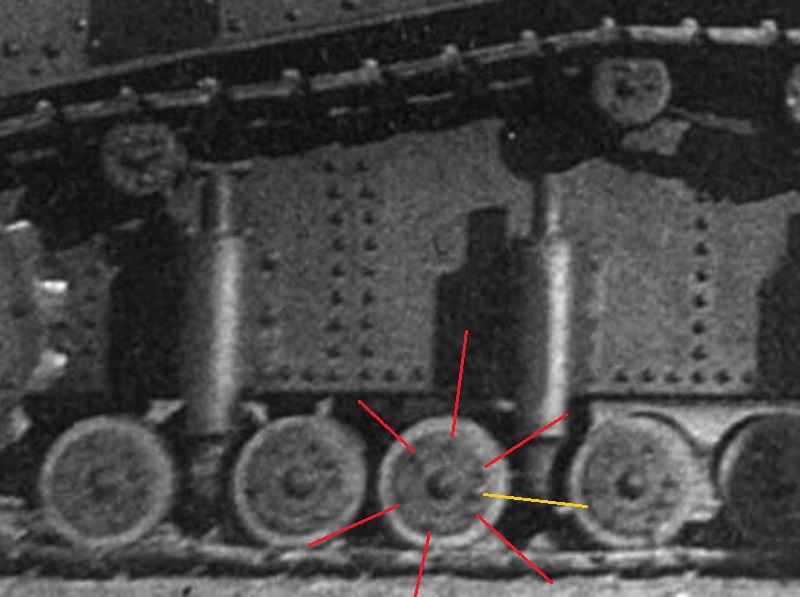

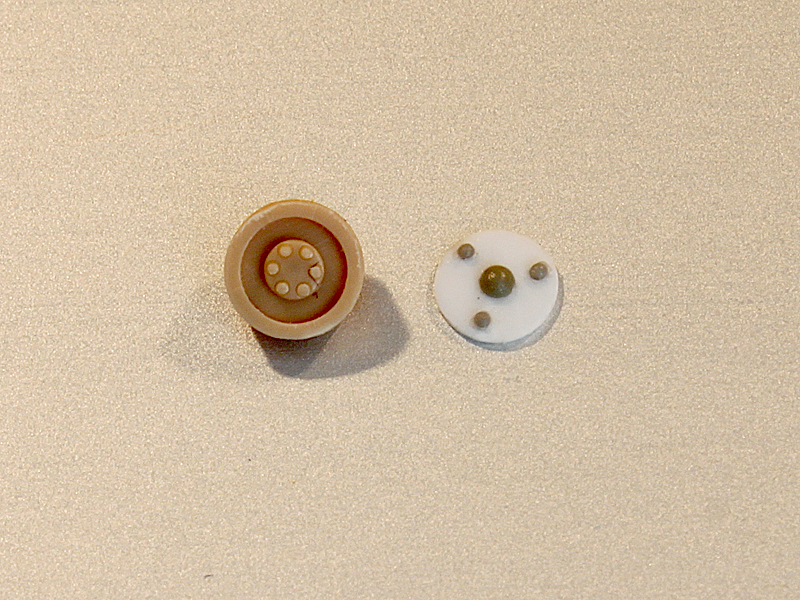

Небольшой апдейт. Перед тем, как запиливать остальные 13 катков, я решил присмотреться к фотоисточникам, и, как выяснилось, бокс-арт тоже не совсем точен. Помимо 6 основных ступичных болтов (1 фото, красные стрелки) там присутствует еще один дополнительный (оранжевая стрелка). Его назначение мне не совсем понятно, но он отчетливо просматривается на всех фото. Кроме того, сама крышка ступицы значительно тоньше и шире, чем на коробочном рисунке, а центральная шайба, наоборот, больше. Так что я перешел с пластика 0.5 на 0.2 и запилил версию 2.0 )

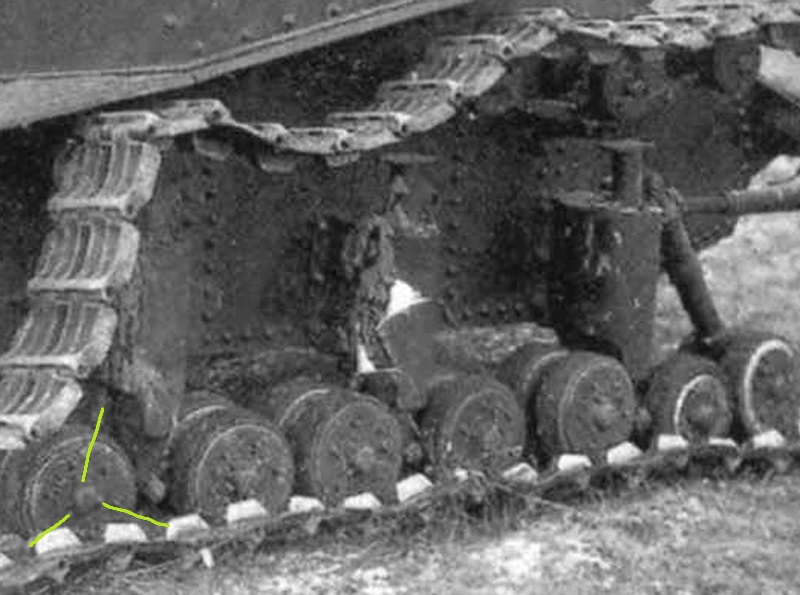

Есть еще один нюанс. На самой ступичной крышке присутствуют еще 3 крайне малозаметных болта (2 фото, зеленые стрелки). Но вот как сделать их, у меня даже нет идей. В масштабе это будет где-то 0.2 мм, у меня даже проволоки такой нет. Так что мы их пропустим, все равно их практически не видно.



Вот теперь можно приступать к массовому перепилу.





[Irbis_14]

Евгений, Вы наверное живете где-то в параллельной реальности, ну или в Ваших сутках точно более 24 часов

Как можно успевать делать такие отличные модели и в таком качестве? С интересом наблюдаю!



Что касается проволок сверхмалых сечений. Можно посмотреть в сторону экранированных кабелей, у некоторых типов оплетка экрана может подойти. Но как такую проволоку обработать качественно - даже не представляю.



Удачи в запиле!

[saroka_71]

Я думаю что там не малоразмерные болты а отверстия, если судить по теням



[Byter2010]

21 Янв 2017 - 10:02 пользователь Irbis_14 сказал:

Евгений, Вы наверное живете где-то в параллельной реальности, ну или в Ваших сутках точно более 24 часов

Как можно успевать делать такие отличные модели и в таком качестве? С интересом наблюдаю!



Что касается проволок сверхмалых сечений. Можно посмотреть в сторону экранированных кабелей, у некоторых типов оплетка экрана может подойти. Но как такую проволоку обработать качественно - даже не представляю.



Удачи в запиле!



Спасибо на добром слове. Но, если совсем честно, мои модели довольно-таки средние. Вот у  Dmitry100 или

electro6969, например - у них да, шедевры.



21 Янв 2017 - 10:44 пользователь saroka_71 сказал:

Я думаю что там не малоразмерные болты а отверстия, если судить по теням

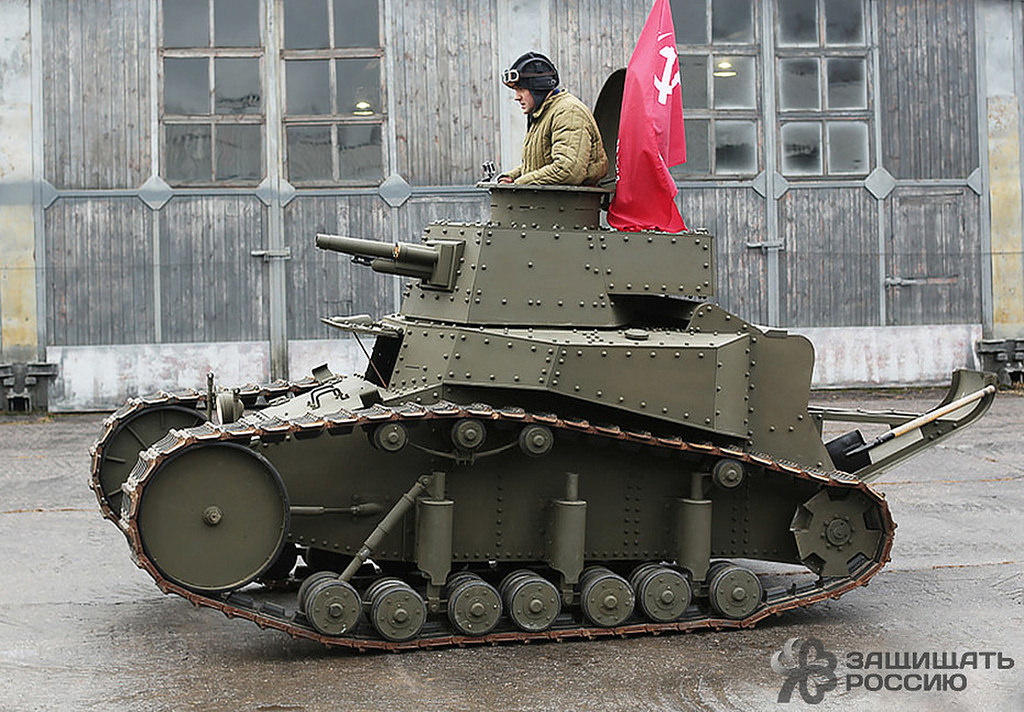

Не-не, там именно болты. Они крепили крышку ступицы. Вот, посмотрите на фото удачной реплики.



Изменено 21 января, 2017 пользователем Byter2010

[gralexxl]

Отлично! Давно присматриваю этот набор, будет полезно глянуть процесс.

[Byter2010]

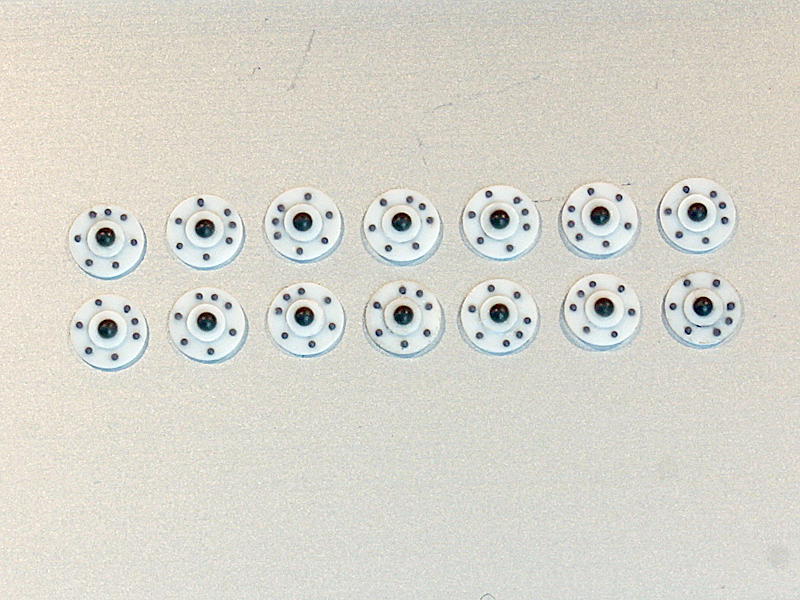

Лицевая сторона катков готова к переделке.

Теперь займусь поддерживающими роликами. Они тоже неверны, буду переделывать по той же технологии. Чтобы понимать масштаб - внешний диаметр ролика 4,5 мм.

[Byter2010]

Сегодня был забавный день. Не уверен. что я скоро захочу его повторить.

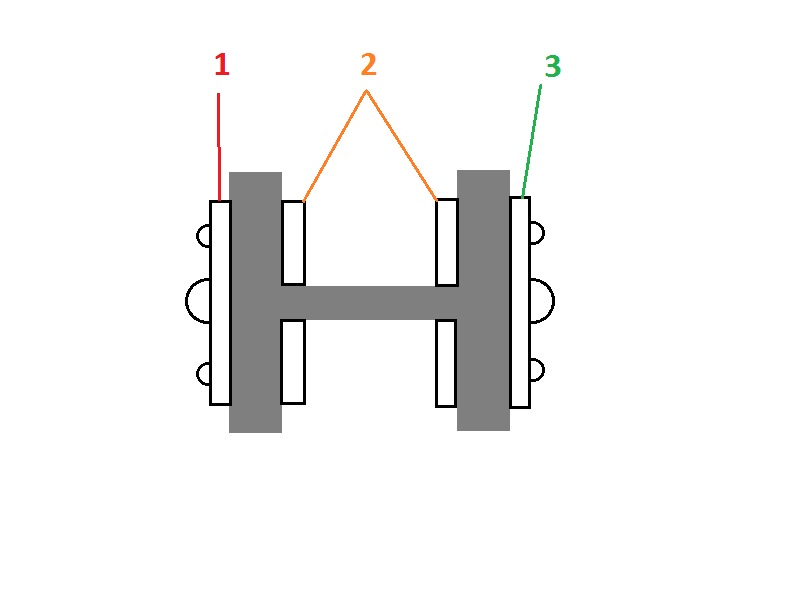

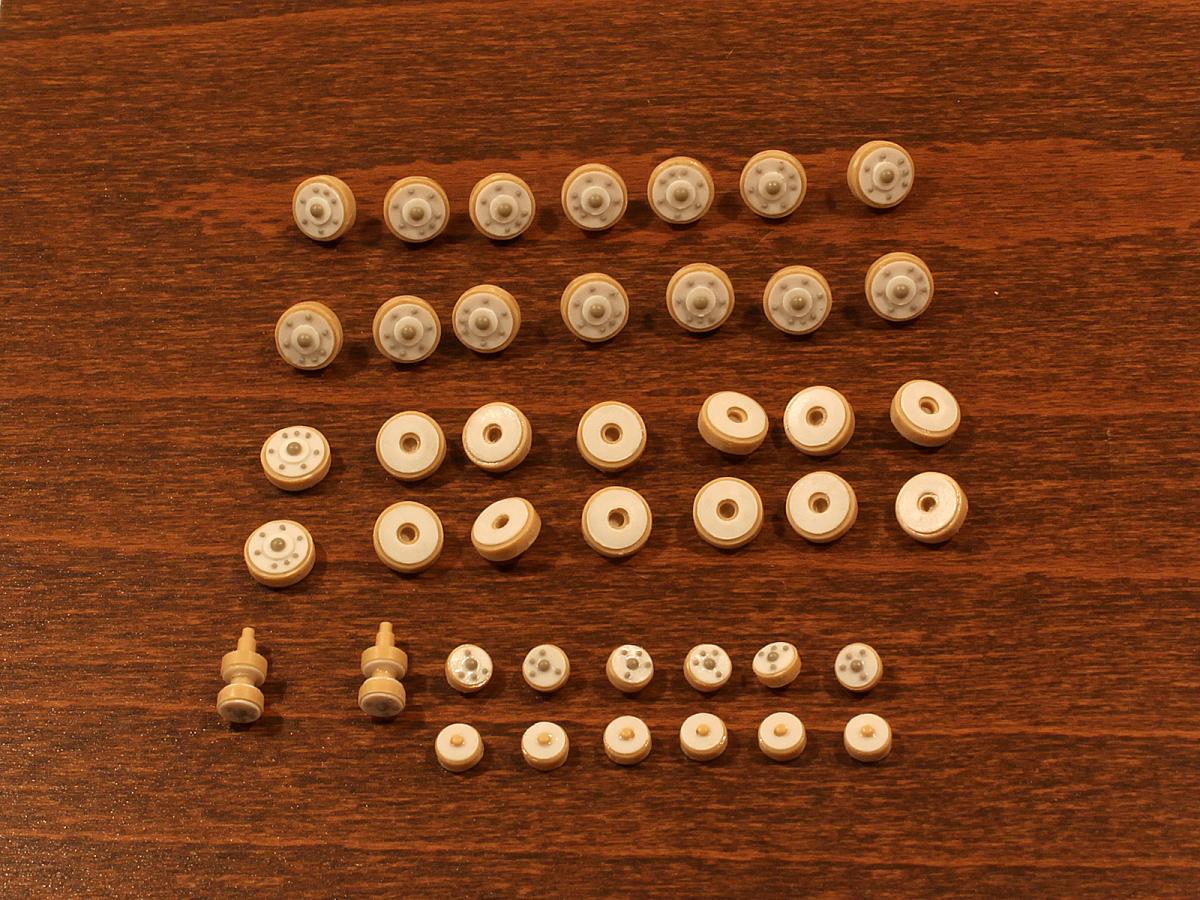

Чтобы полностью закончить апгрейд ходовой, для каждого катка надо изготовить 4 шайбы:



1 - Внешняя, лицевая, "парадная". Тут надо все делать как можно тщательнее.

2 - Внутренняя сторона катков. Тут нам нужен только обод, так что просто вырубаем шайбу и делаем по центру отверстие под ось, которое можно даже особо не центровать )

3 - Внешняя на внутренней стороне танка. Эта часть будет практически не видна, так что я ее сделал упрощенной, потому что, во-первых, я все равно залеплю ее грязью, как всегда делаю с внутренней частью катков, а во-вторых, у меня закончились заклепки ). У роликов эта часть не видна совсем, так что тут все просто - обычный кружок.

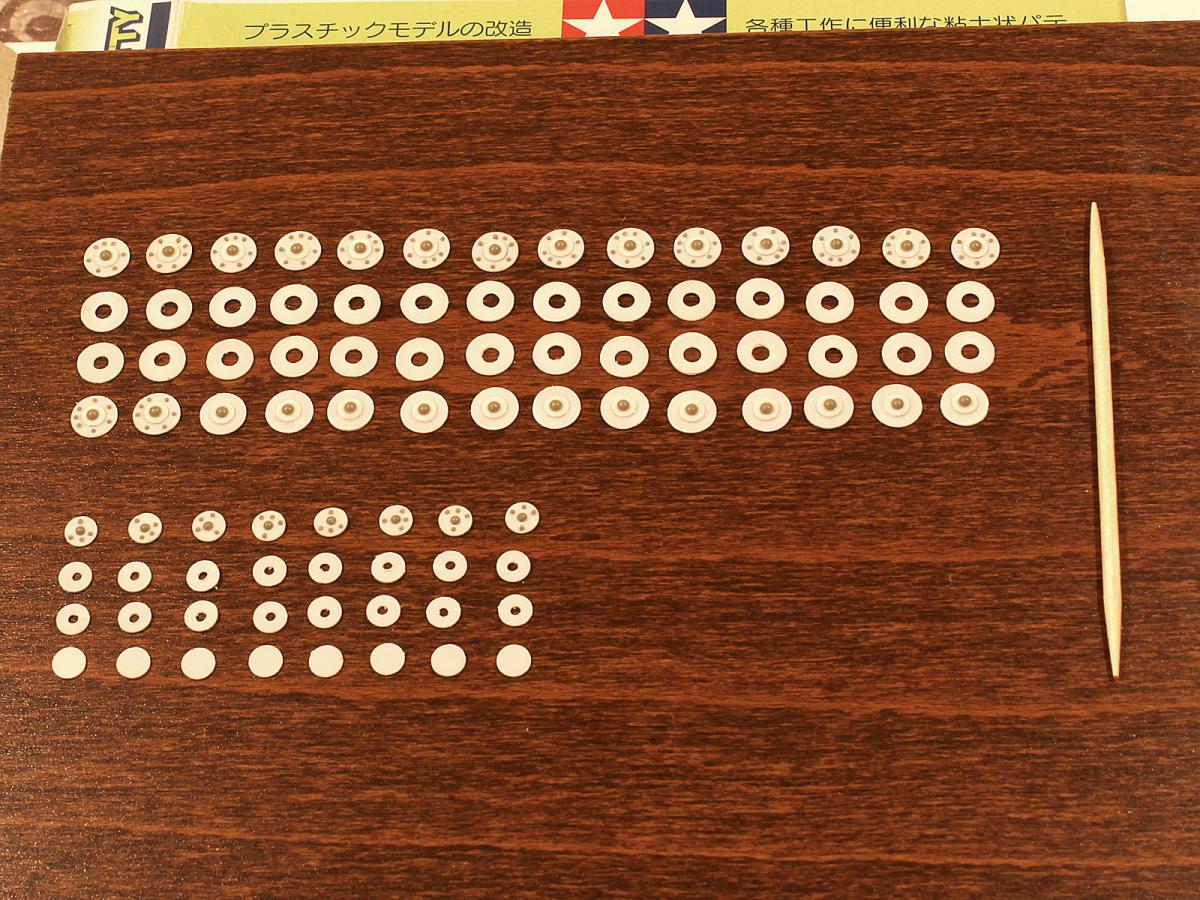

В общем, пришлось на славу поработать пробойниками и сверлами. И вот - апгрейд-кит для Хобби-Боссовской ходовой готов.









[Rimid1024]

Очень хорошо катки/ролики получились. Аккуратно и одинаково)

[Byter2010]

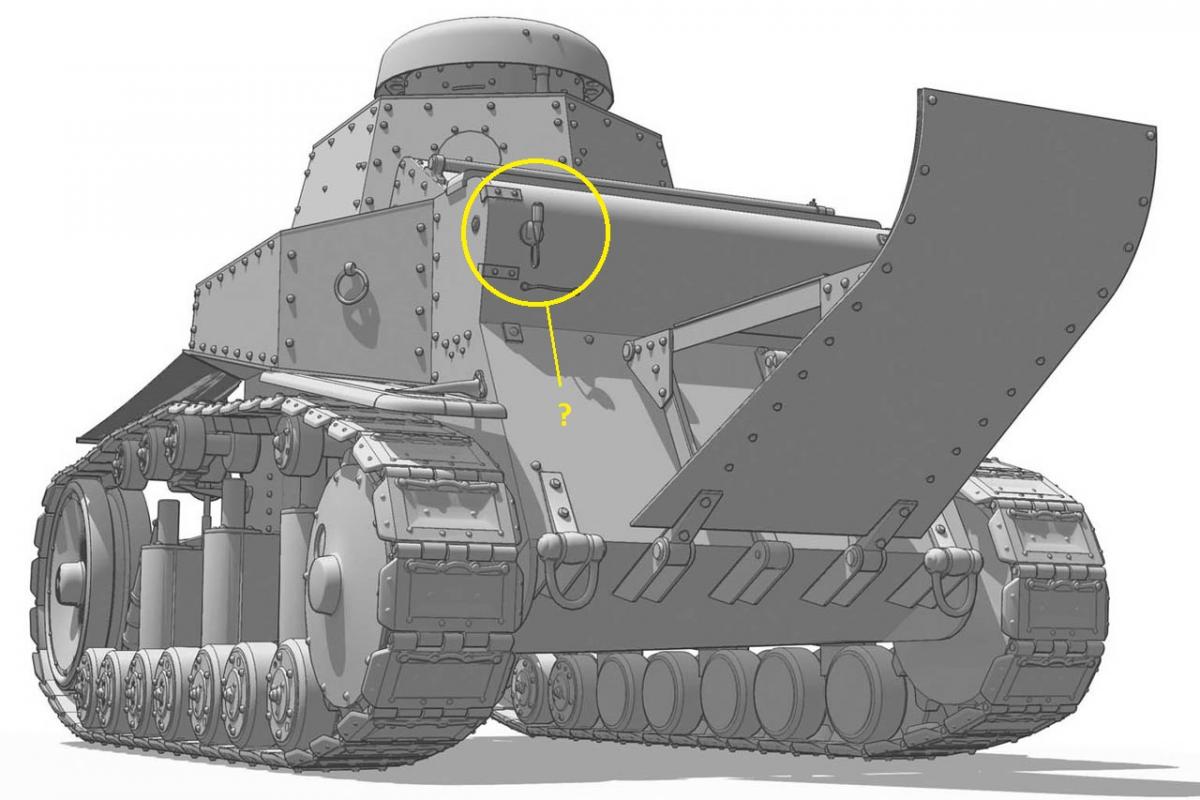

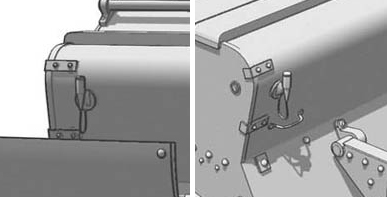

Пока идет сборка катков, вопрос знатокам - кто-нибудь знает, что это такое?





[Lyolik_O]

А в других проекциях есть?

[Byter2010]

Есть, но толку немного, 3D-модель не очень детализирована.

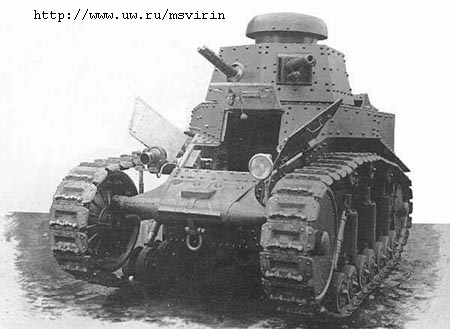

Я подозреваю, что это конвойный огонь, но форма странная. Фотографий с этой штукой не нашел, а на новоделах ее нет.

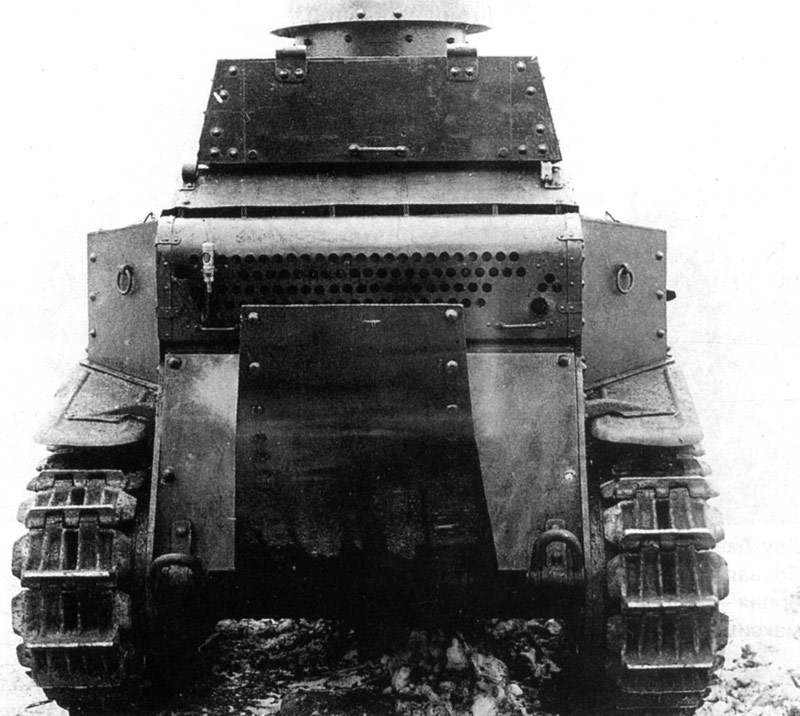

Апдейт. Одно фото сзади-таки нашел. Но все равно пока не понятно.

Переделанные катки собраны и готовы к установке на ходовую.


[Byter2010]

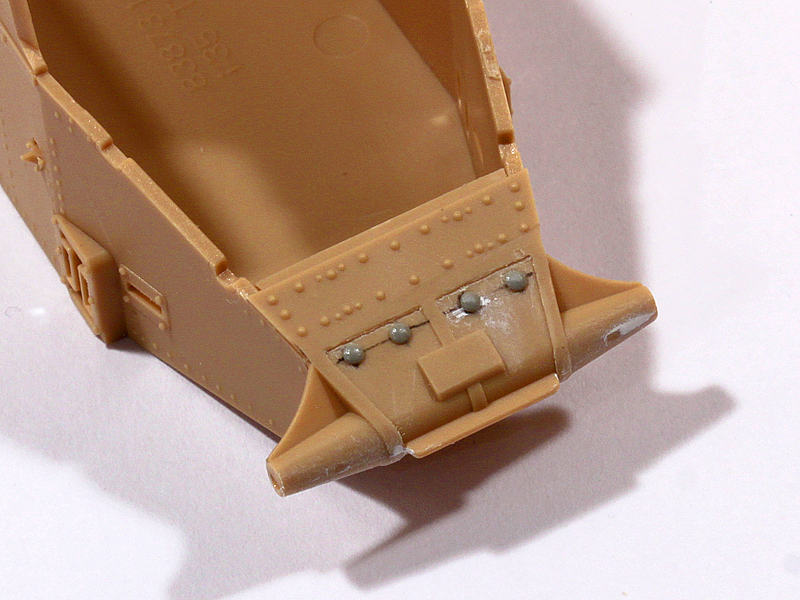

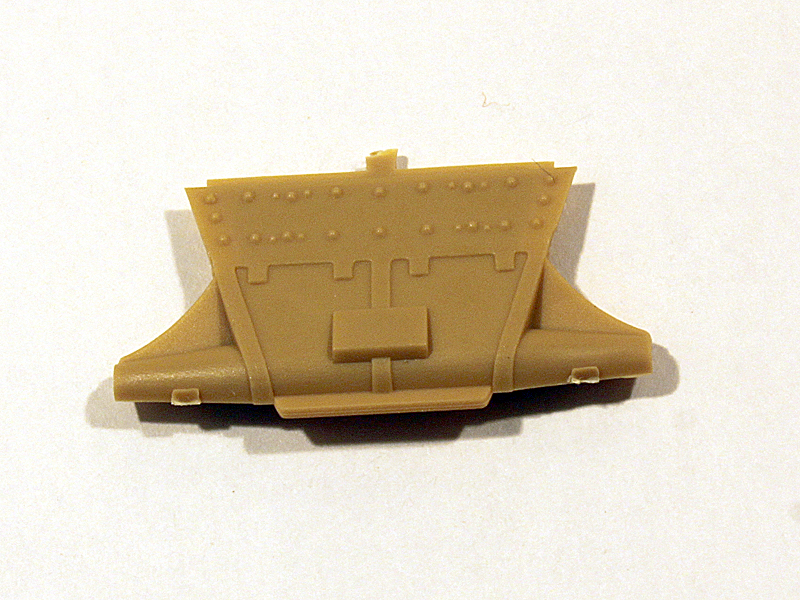

Немного поработал над носовой частью корпуса. Она неверна, на всех фото явно видны большие заклепки. Добавил.

Над корпусом пока работать перестаю, надо сделать ходовую и траки, а то потом установленные крылья не дадут их нормально поставить.

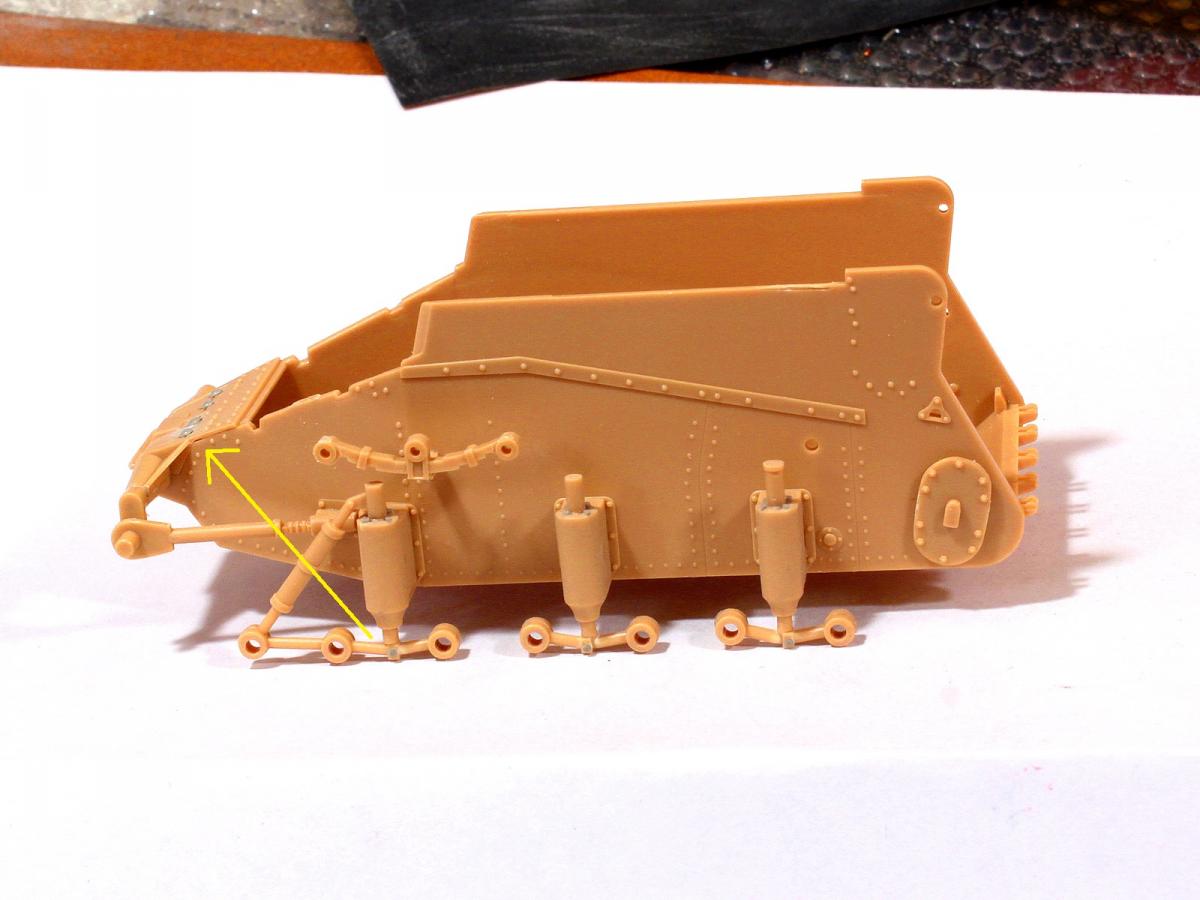

Установил стойки тележек и рессоры, ходовая готова к покраске. Между ВЛД и бортом заметна щель. Будем шпаклевать.


[Lyolik_O]

26 Янв 2017 - 18:55 пользователь Byter2010 сказал:

Немного поработал над носовой частью корпуса. Она неверна, на всех фото явно видны большие заклепки. Добавил.

Над корпусом пока работать перестаю, надо сделать ходовую и траки, а то потом установленные крылья не дадут их нормально поставить.







С передними заклепками немного перемасштаб. На фото между шляпок помещаются по две заклепки. А на модели там чуть больше одной поместится. Где-то на треть нужно уменьшать диаметр шляпок.

[RenamedUser_333163]

23 Янв 2017 - 20:28 пользователь Byter2010 сказал:

Пока идет сборка катков, вопрос знатокам - кто-нибудь знает, что это такое?

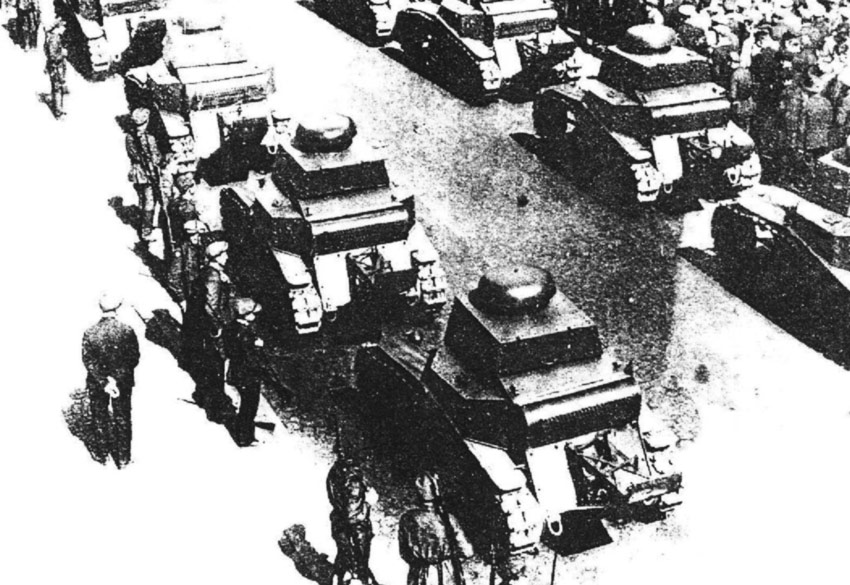

Я не знаток, но информация имеется. По историческому описанию - это задний фонарь. Вот пара фоток http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-333163-0-22574100-1485486484_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-333163-0-91456400-1485486728_thumb.jpg

Тут на 1:41 тоже видно фонарь

А вот тут добрый человек собрал много полезного для постройки данной модели: https://yadi.sk/d/KXsXhI0kgWVRo

Надеюсь, что помог

Изменено 27 января, 2017 пользователем thor_nsk

[Byter2010]

Большое спасибо, посмотрю
