Tiger PzKpfw VI 1/25 (блог)

[mAverick_UT2k4]

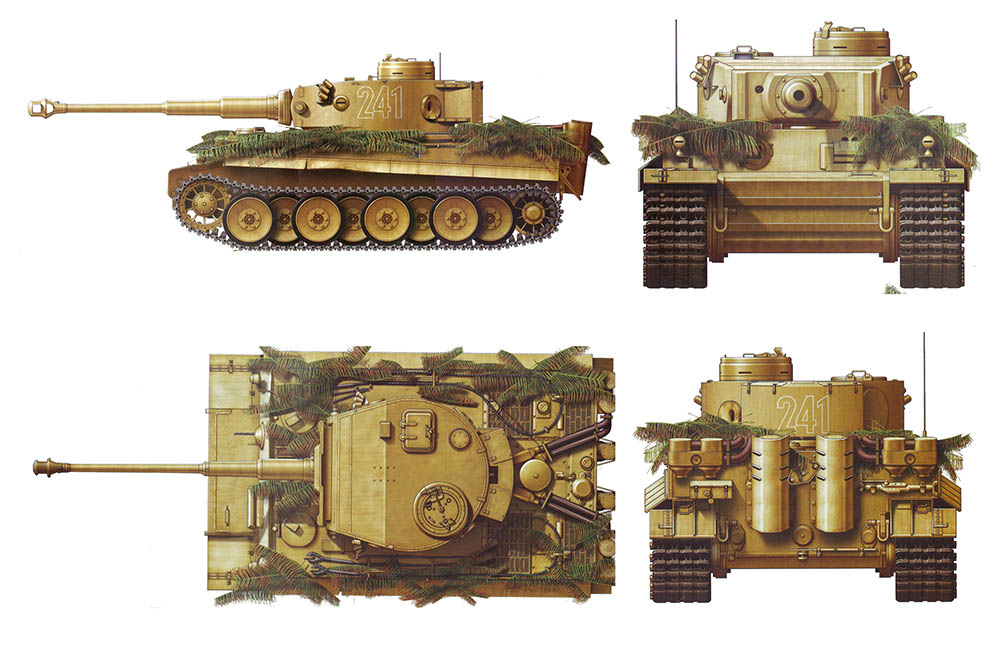

Собираюсь соорудить вот такую кошку. Модель будет изготовлена по раскрою разных изданий. По мере возможности буду пояснять какой узел из какого издания. Также в планах выкладывать отредактированные мной развертки задействованные в данной модели. И так начнем...

Изменено 14 марта, 2022 пользователем mAverick_UT2k4

[mAverick_UT2k4]

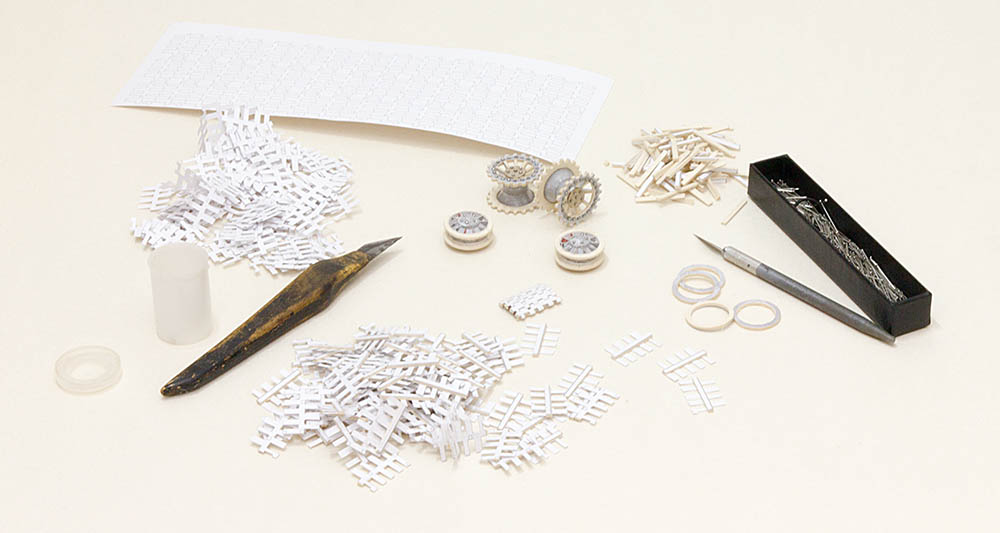

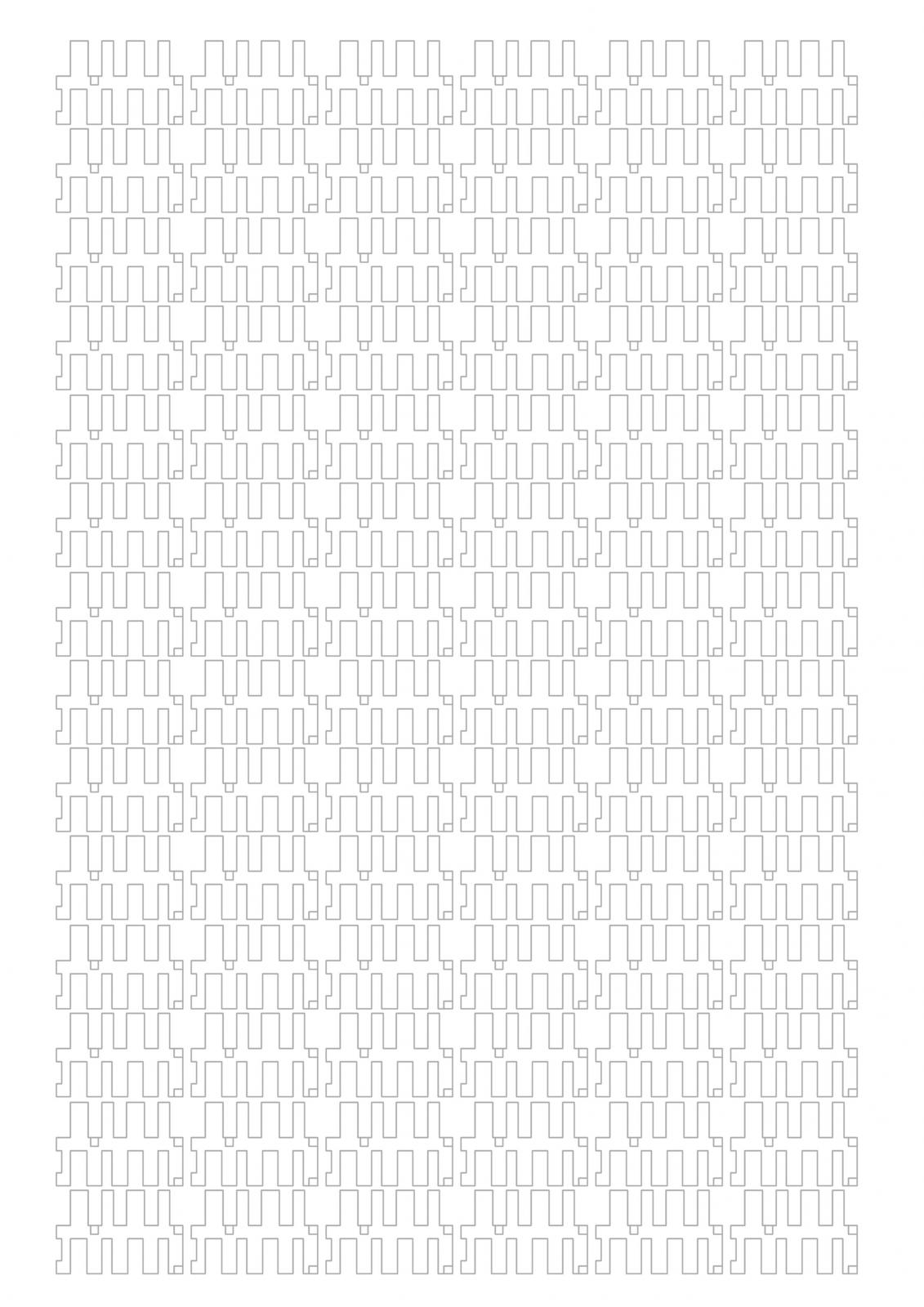

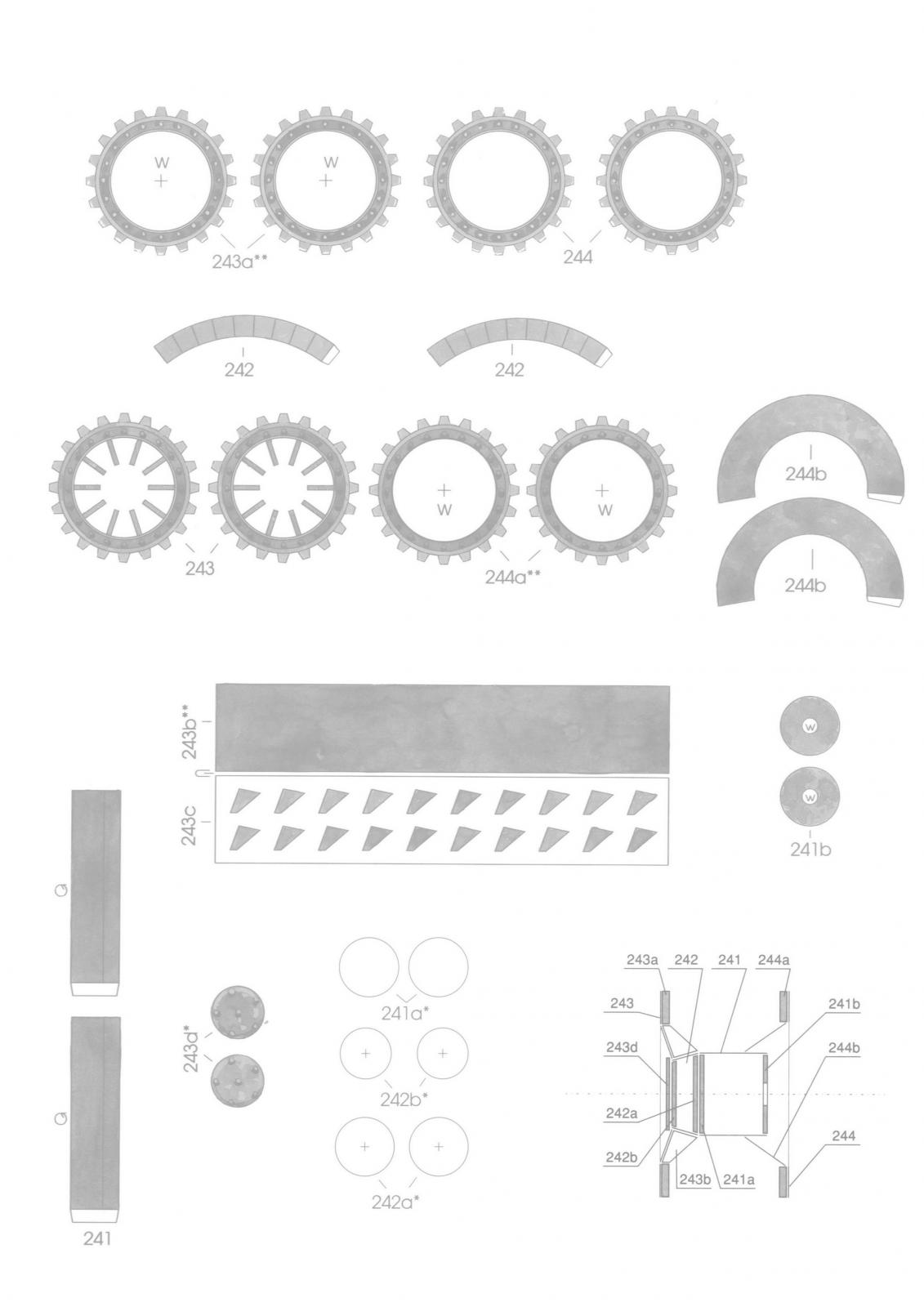

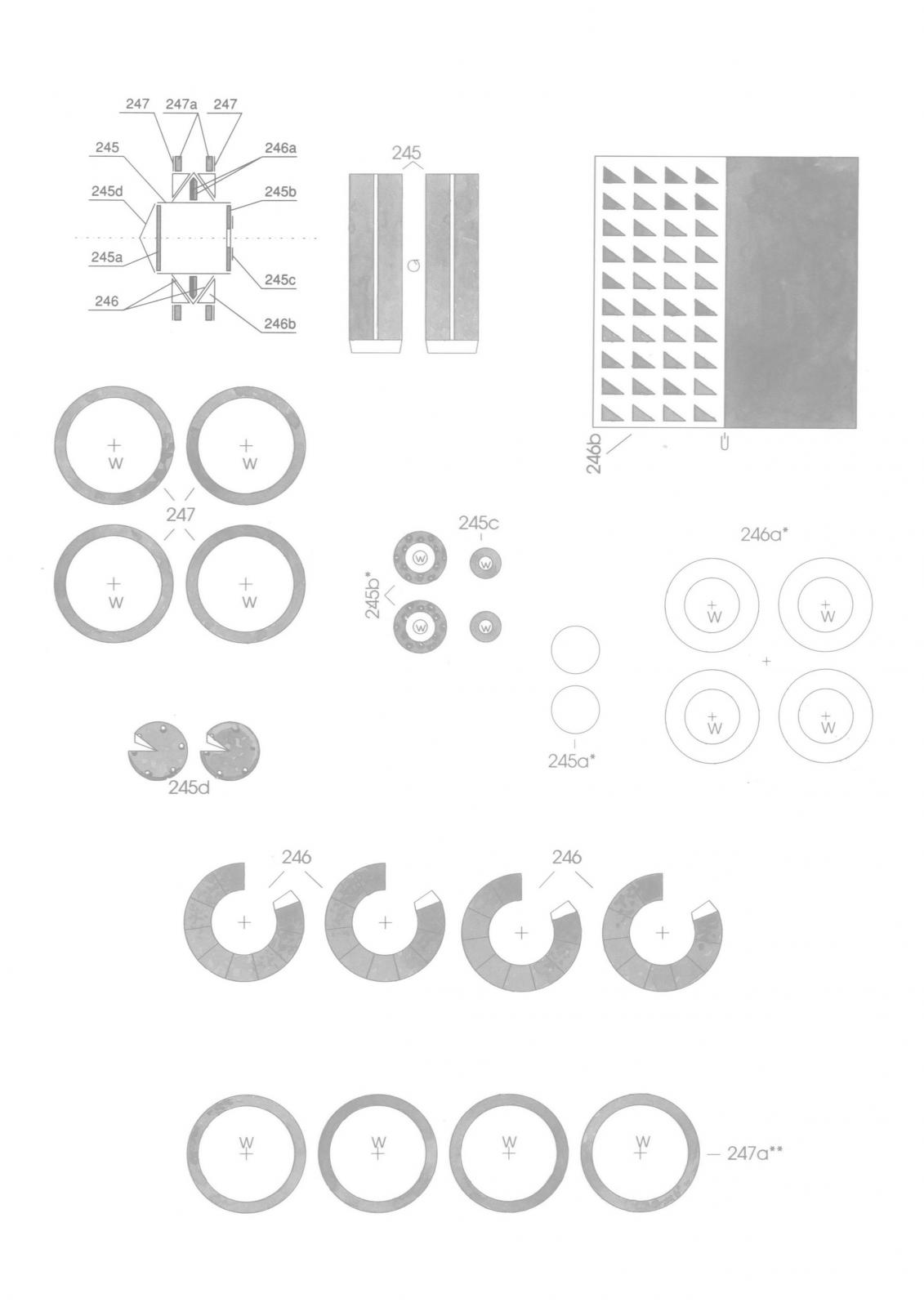

Начать решил с ходовой, так как для меня это самый затянутый и нудный этап. Многие наверное замечали, что детали одного узла раскиданы по разным листам выкроек. Найти все и собрать в кучу отнимает не мало времени. Может кому пригодится, я собираю их на одном листе и вывожу на печать в таком виде:

[klaus75]

Лови +, прекрасное начало!

[anonym_6hvFqTnE7xci]

А мне вот любопытно узнать как люди делают траки. Я хочу чтоб они были практичными и красивыми. В декабре заказал себе по интернету с сайта разработчика GPM танк Тигр от разработчика Halinski (У Халинского левый сайтhttp://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/facepalmic.gif).
Мне кстати повезло, я купил последний журнал Тигра от Халинского который был у GPM  в наличие http://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile_smile.gif . Я не знаю по каким причинам, но я за сайтом наблюдал несколько месяцев и журналы исчезают из наличия, они продаются быстро. А по ebay так вообще в 2 раза дороже. У GPM купил за 22 евро, а по ebay стоит 46 евро, вообще беспредел http://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile-izmena.gif. А хочется та оригинал.



Вместе с журналом я купил деревянную пуху и траки вырезанные и выгравированные лазером. Буквально позавчера получил посылку из Польши. посмотрел на пушку, красивая... Траки тоже красивые, но что с ними делать я уже понятия не имею. Я хотел чтоб они были практичными, с металлическими прутьями (ось), чтоб при необходимости можно было их легко снимать и надевать обратно. Собрал быстренько трак который предлагается в журнале (скопировал на принтере чтоб журнал не испортить). В общем не подходит он к тем тракам что вырезаны лазером(((((
Может у кого нить есть идеи как комбинировать красоту с практичностью? Журнальные траки получаются гладкими без рёбер, а вырезанные лазером - без оси и не практичными.



В общем сделал небольшой заказик чтоб проверить честность сайта gpm.pl . Теперь на очереди сайт другого разработчика http://www.model-hobby.pl, там я нашел комплект тросов для Тигра и буксировочные кольца, однако в описании про них не говорится к каким танкам они подходят, поэтому задам тут вопросик:  Каких размеров должны быть эти буксировочные кольца? хотя бы примерно. Вот геометрическая схемка:

http://s017.radikal.ru/i415/1501/c7/8cdf5b2a0ec7.jpg



Изменено 10 января, 2015 пользователем Гость

[mAverick_UT2k4]

Тебе явно не в этот блог, дружище! Тут бумага и использование других материалов по минимуму и необходимости.

[anonym_6hvFqTnE7xci]

11 Янв 2015 - 00:18 пользователь mAverick_UT2k4 сказал:

Тебе явно не в этот блог, дружище! Тут бумага и использование других материалов по минимуму и необходимости.

Да нет, в тот... это всего то обвес, из бумаги сделать что то настолько мелкое и детальное трудно, поэтому можно в качестве исключения использовать другие материалы... все так делают, и отлично получается... просто не хочу чтоб какая та деталька испортила весь вид, а так основа будет бумага. А насчет деревянного ствола, так бумага тоже дерево)))) Ствол у танка должен быть идеальным, а не та кривизна которую можно видеть у других начинающих моделистов. Я смотрю сперва на ствол, если он гладкий и прямой то смотрю и на другие фотки, если же ствол кривой, то на все остальное даже смотреть не интересно.

Изменено 10 января, 2015 пользователем Гость

[mAverick_UT2k4]

10 Янв 2015 - 23:46 пользователь ghostinferno_1 сказал:

А насчет деревянного ствола, так бумага тоже дерево)))

Почему-то не убедил.

[anonym_6hvFqTnE7xci]

11 Янв 2015 - 06:12 пользователь mAverick_UT2k4 сказал:

Почему-то не убедил.

Не буду спорить, каждый делает как он хочет. Помоги лучше узнать размеры буксировочных колецhttp://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile_smile.gif

[arturka01]

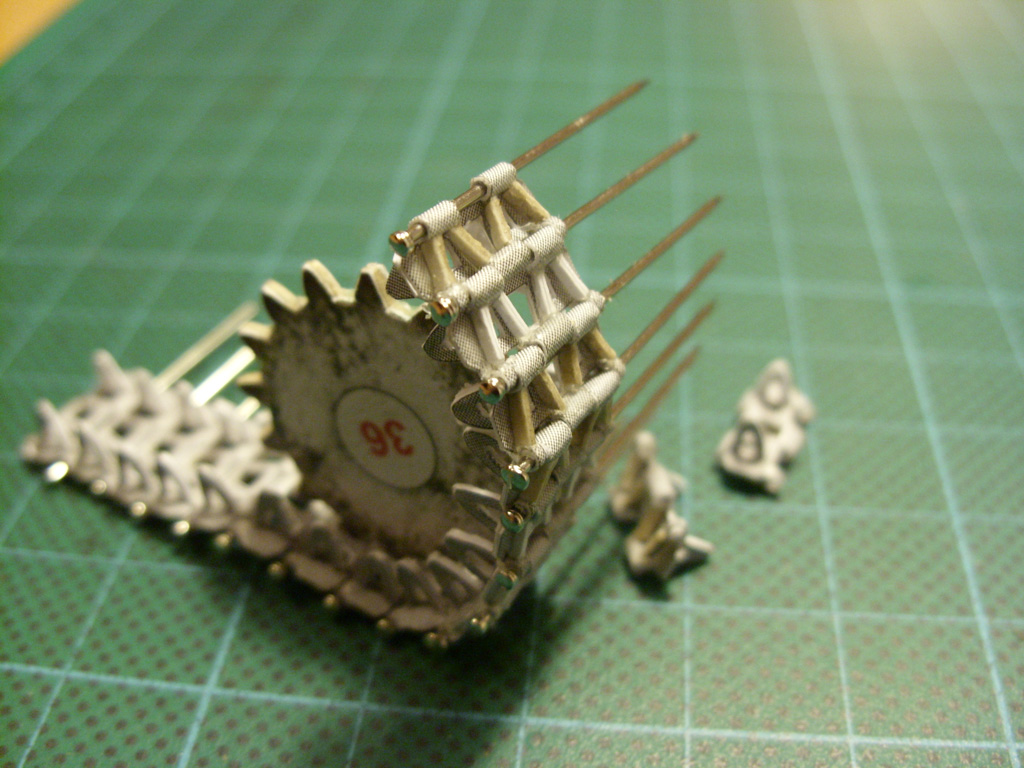

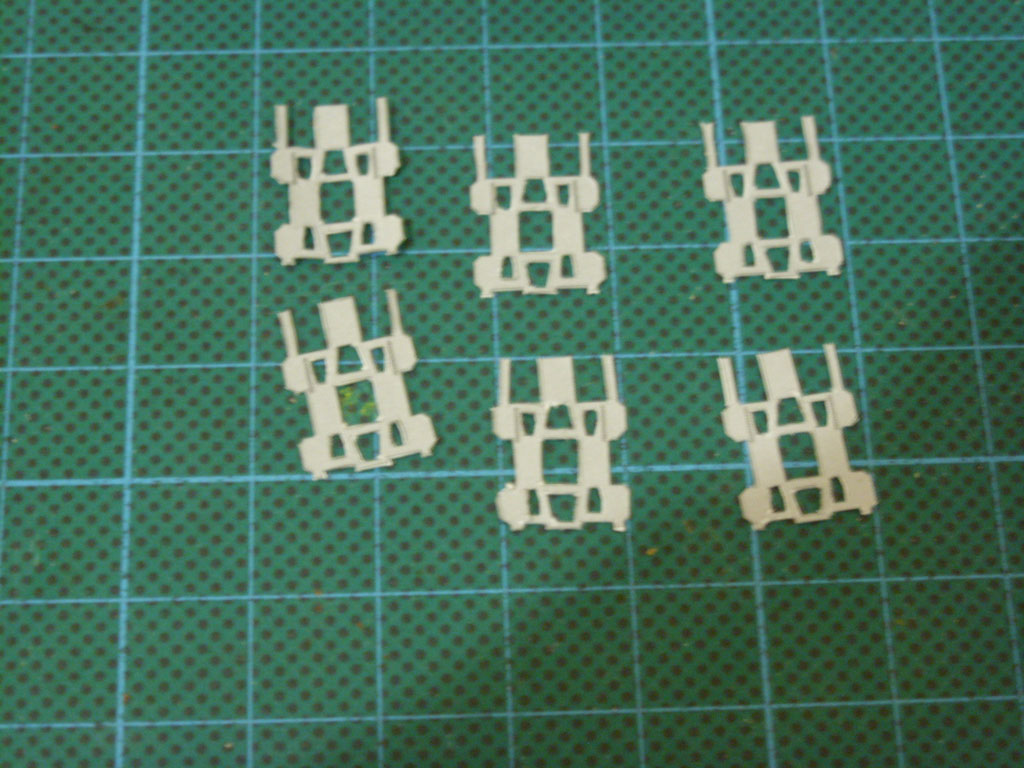

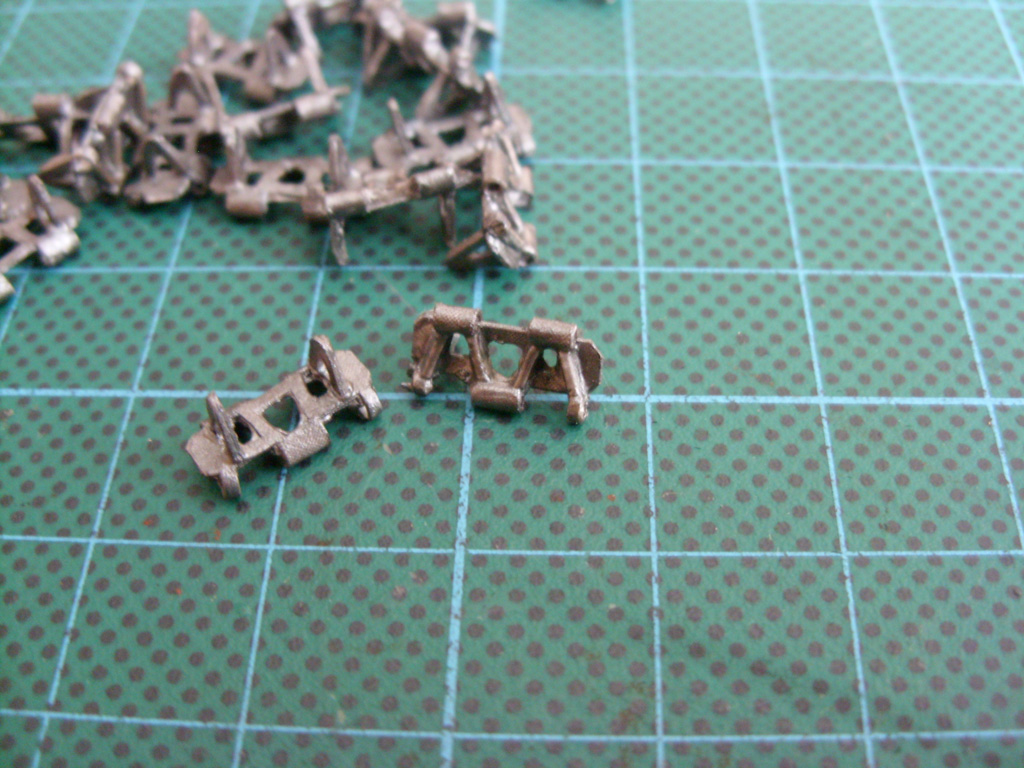

Ради интереса залез на этот сайт и посмотрел эти кольца.На чертеже есть буквы,а возле названия даны размеры,Вам остается только померять буксировочные кольца на своей модели(Вы говорите ,что уже получили журнал) и выбрать тот вариант,который наиболее близко подходит Вам.По поводу траков-Вы видимо взяли в ГПМ ленточную гравированную гусеницу-там и некуда вставлять пальцы.А есть еще потраковые лазерные гусеницы-там каждый трак собирается из 2 частей(основных+грунтозацепы ),вот они между собой соединяются при помощи пальцев и их можно разъединять.Кстати и из журнальных траков можно собрать вполне приличные-эти траки я делал для модели Т-40(Орлик)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2015/post-1602998-0-78405000-1421006459_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2015/post-1602998-0-29420200-1421006529_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2015/post-1602998-0-79593500-1421006558_thumb.jpg



У автора блога прошу прощения,что влез в его рассказ и удачи в сборке.Кстати возник вопрос,а в чем причина сборки Тигра из разных журналов?Ведь есть прекрасный журнал от Халинского,а также еще один от ГПМ.он тоже не хуже.



Изменено 11 января, 2015 пользователем arturka01

[anonym_6hvFqTnE7xci]

Извиняюсь за это "ляп-сообщение", жаль что нет возможности у пользователей удалять их самим, поэтому прошу модератора удалить ее. Спасибо за понимание.

Изменено 12 января, 2015 пользователем Гость

[anonym_6hvFqTnE7xci]

11 Янв 2015 - 23:05 пользователь arturka01 сказал:

Ради интереса залез на этот сайт и посмотрел эти кольца.На чертеже есть буквы,а возле названия даны размеры,Вам остается только померять буксировочные кольца на своей модели(Вы говорите ,что уже получили журнал) и выбрать тот вариант,который наиболее близко подходит Вам.

Ну подойти могут все, но я хотел выбрать масштабные размеры которые совпадают с оригиналом. Думал кто то нашел какую нибудь схему тигра где указаны размеры буксировочных колец.



Чтоб не засорять тут тему, создал свою тему где поделился идеей как сделать гусеницу красивой и практичной.

Изменено 12 января, 2015 пользователем Гость

[mAverick_UT2k4]

11 Янв 2015 - 22:05 пользователь arturka01 сказал:

Кстати возник вопрос,а в чем причина сборки Тигра из разных журналов?Ведь есть прекрасный журнал от Халинского,а также еще один от ГПМ.он тоже не хуже.



К примеру: траки будут из "Картонного арсенала", сборка каркаса корпуса из "Малого моделиста" и тд. Все будет зависеть от предпочтений и деталировки. Может я сильно заморачиваюсь, но охота собрать что-то "другое".

[mAverick_UT2k4]

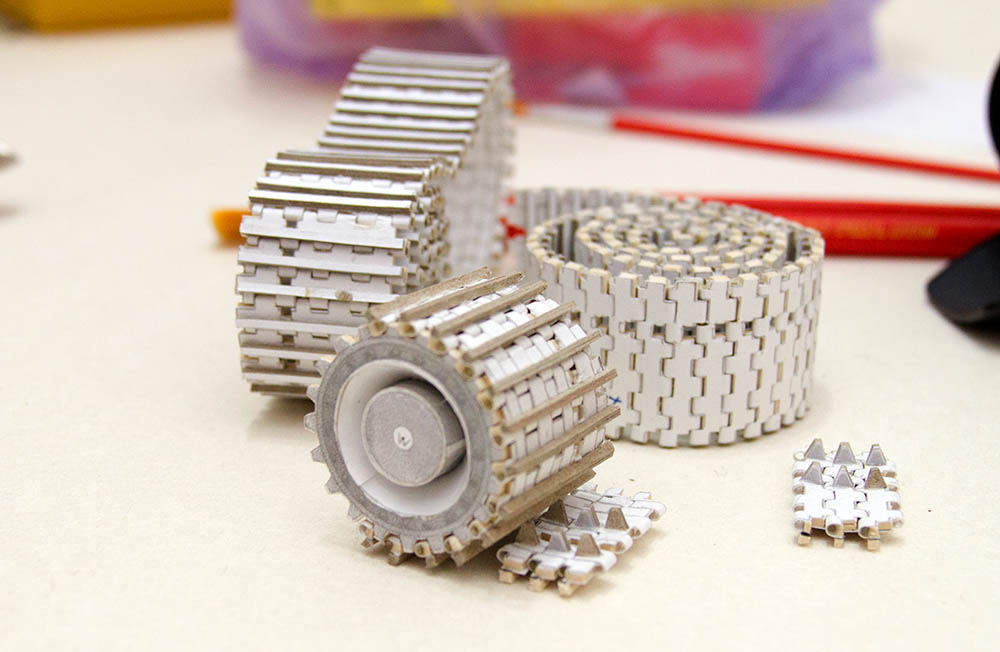

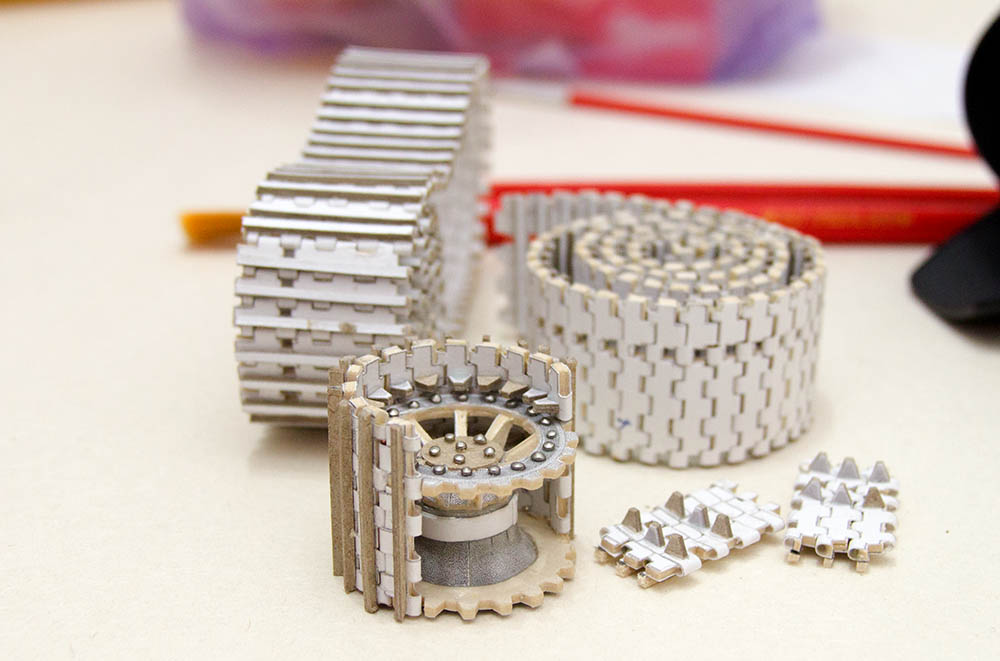

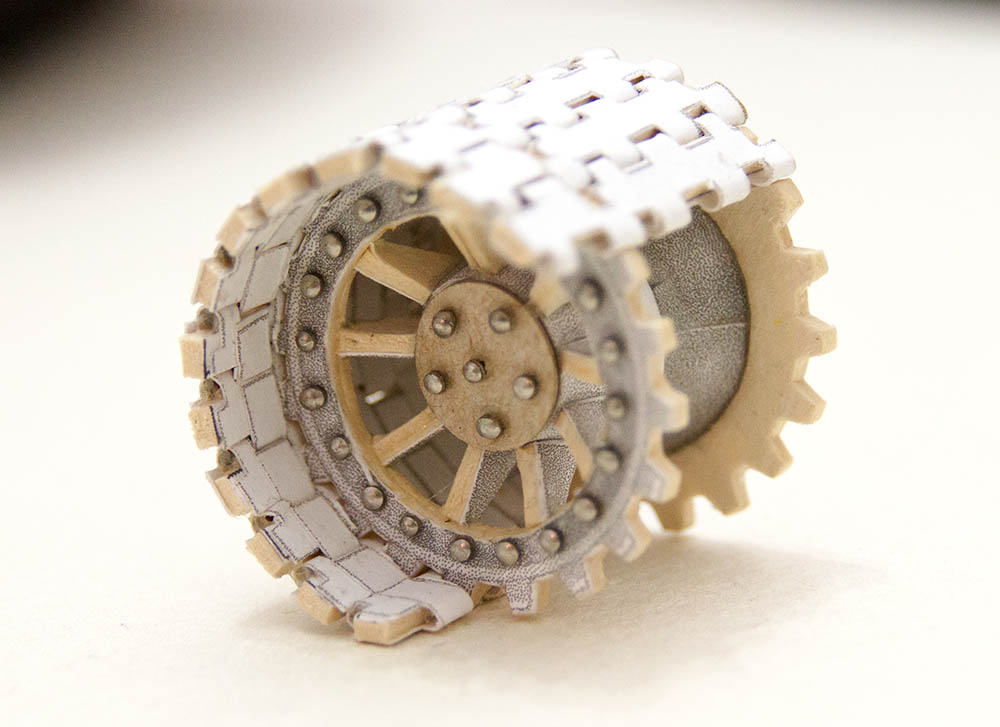

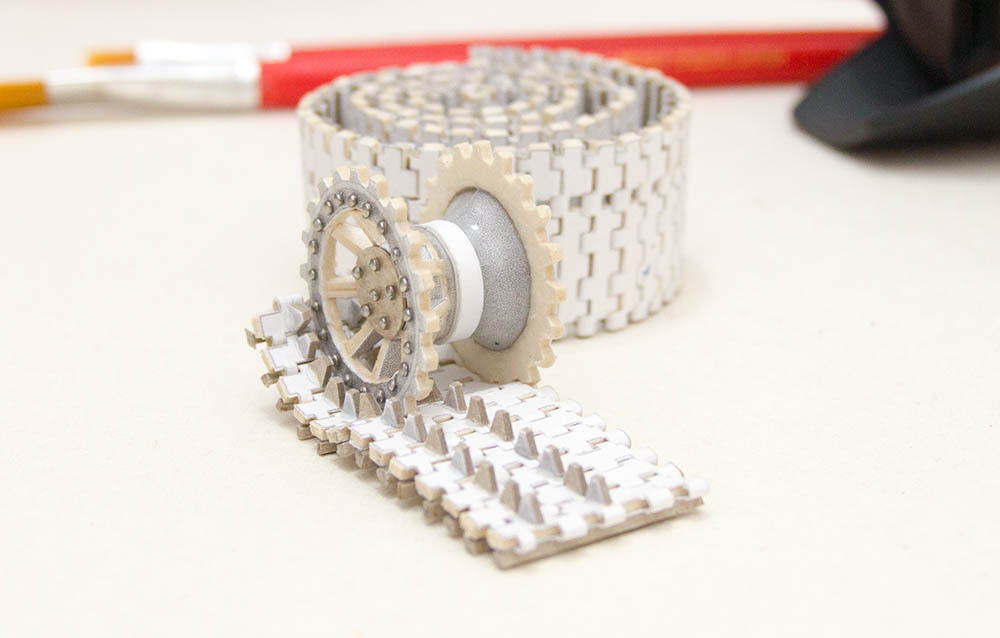

80% гусениц готоваПроверка на ведущем катке прошла нормально. Зубья полностью утопают в посадочные места гусеницс другой стороныСледующий этап будет устранение небольших косяков и покраска траков. Хочу отложить их в готовом виде до...

Изменено 10 сентября, 2024 пользователем mAverick_UT2k4

[MeJleHT]

где взять 1.5 мм проволоку?? и подойдет ли для траков 1 мм?  по фото так и не понял размер

[mAverick_UT2k4]

Траки гнул при помощи проволоки 1,8мм, а соединял с 1,2мм. Только что измерил, увидев твой вопрос. На 1,2мм брал электрод от сварки. Изменено 8 февраля, 2015 пользователем mAverick_UT2k4

[mAverick_UT2k4]

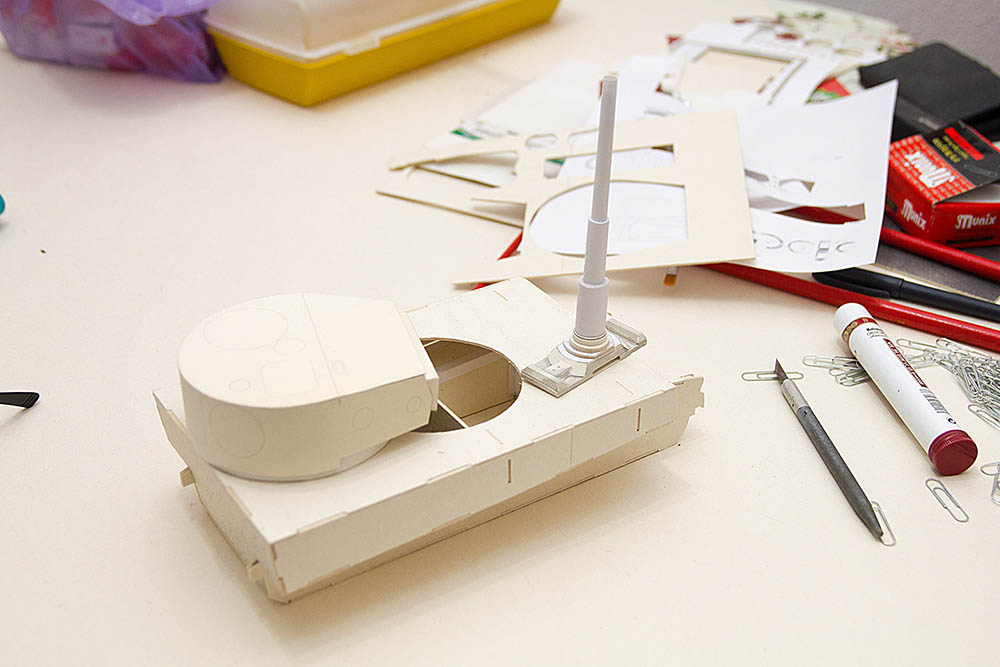

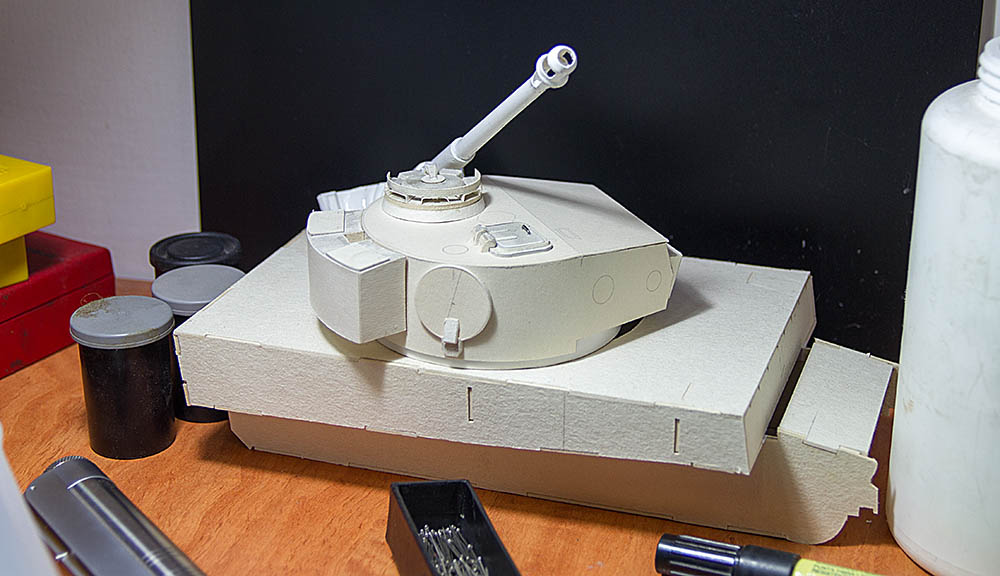

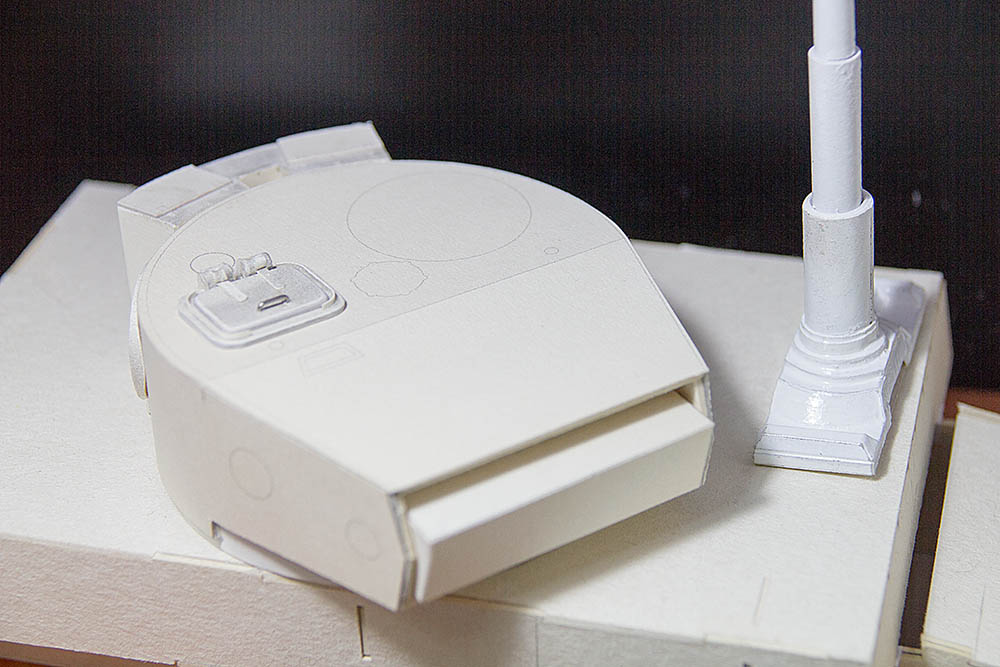

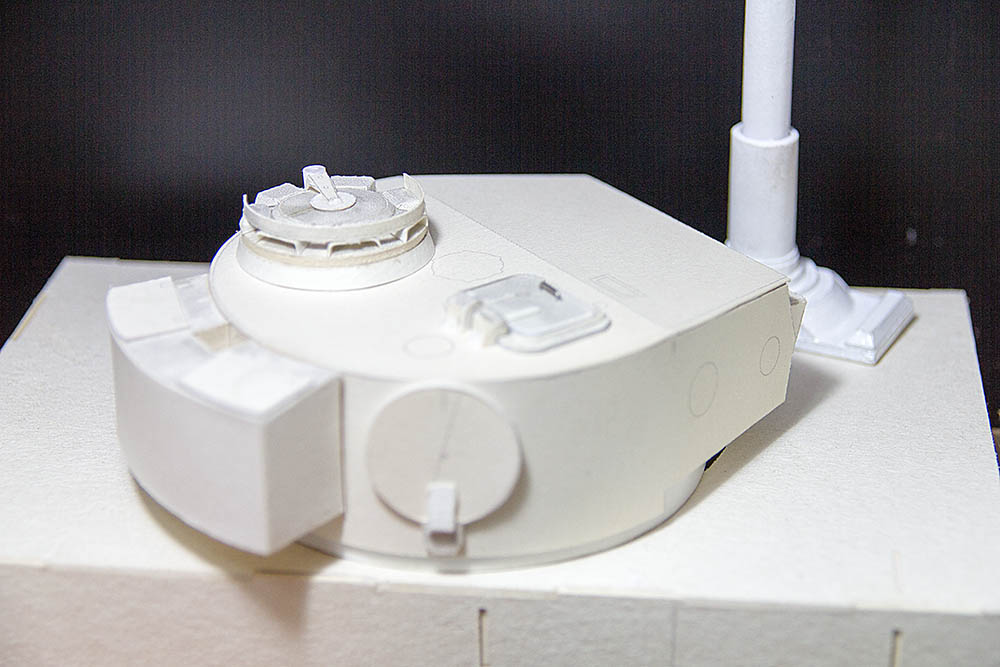

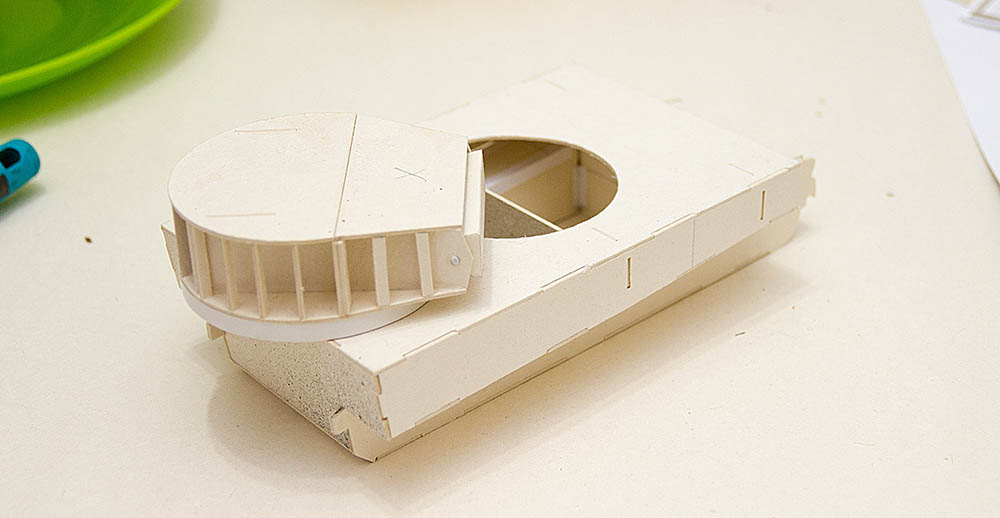

Ствол крутил из обычной офисной бумаги.Продвигаемся по мере возможности. Каркас и сборка башни:

Изменено 10 сентября, 2024 пользователем mAverick_UT2k4

[OcCre]

21 Фев 2015 - 07:47 пользователь mAverick_UT2k4 сказал:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2015/post-19984-0-10732700-1424468710_thumb.jpgСтвол крутил из обычной офисной бумаги.Продвигаемся по мере возможности. Каркас и сборка башни:



Не  кажется ли вам, что прототип и модель несколько разных модификаций?



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2015/post-20418809-0-99210300-1424488546_thumb.jpg  Прототип раннего типа. Из Африканского корпуса

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2015/post-20418809-0-27014500-1424488657_thumb.jpg Ваша модель



По качеству - вполне норм, гусли просто шикарные, но по соответствию прототипу - увы...

Изменено 21 февраля, 2015 пользователем OcCre

[mAverick_UT2k4]

Пока отличие только в командирской башне. Если это очень критично,- можно сменить. Тут на форуме в пластике видел такого же. Народ аргументировал, что такое бывало..

[OcCre]

21 Фев 2015 - 18:44 пользователь mAverick_UT2k4 сказал:

Пока отличие только в командирской башне. Если это очень критично,- можно сменить. Тут на форуме в пластике видел такого же. Народ аргументировал, что такое бывало..



Нет, не только в комбашне

Там отличий масса - и по люкам и по вентиляционным крышкам и по корпусу и по всему остальному

Даже по НЛД

Так что из позднего не сделать раннего Тигра

Даже грязевые щитки у Тигров Африканского корпуса совершенно другие

[mAverick_UT2k4]

К матчасти склоняешь?! Я не искушенный в этой области. Какой у меня выходит кот, поздний?
