Доброго времени суток, форумчане!

В этой теме я попытаюсь осветить процесс изготовления из спичек по выкройкам для бумажной модели. За основу взят вот этот замечательный журнал:

Spoiler



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2014/post-4195166-0-72924500-1400320211_thumb.jpg

Причин тому несколько:

1)Модель достаточно большая, что бы не возникло проблем со сборкой и есть много мелких деталей отделки, что есть для меня интересно.

2)Нет скругленных форм, характерных для советской техники, что сильно экономит нервы, время при изготовлении. А так же позволяет избежать шпаклевки.

3)Мне визуально нравится "Фердинанд", считаю его интересной машиной, достойной внимания.

 На этом вступления я завершу и перейду к самому процессу изготовления.

Необходимые материалы и инструменты

Для того, что бы сделать модель потребуются следующие инструменты:

1. Канцелярский нож - основной рабочий инструменты. Им выкраиваются детали из бумаги и картона сложной формы, обрезаются спички, ровняются края деталей.

2. Ножницы - для разрезания выкроек.

3. Сверло диаметром 1.8 мм - идеально подходит для катков, если в качестве осей использовать зубочистки. Можно сверлить дрелью, можно и руками (как показывает мой опыт с предыдущей моделью "Мауса").

4. Набор отточенных трубок различного диаметра - незаменимы для вырезания круглых деталей из спичек, особенно - катков.

5. Пресс для сушки деталей. Картон или бумага, на которые наклеены спички имеют неприятное свойство скручиваться при высыхании клея.



Материалы и расходники:

1. Собственно спички - основной материал модели. По опыту опять же предыдущей модели решено было пока что взять 4 упаковки по 10 коробков. Главной их особенностью, влияющей на выбор, есть примерно одинаковая толщина. Иначе проблем будет очень много.

2. Картон - основной материал каркаса модели и некоторых элементов отделки.

3. Бумага - служит для распечатывания выкроек.

4. Клей ПВА обычный. Возможно использование других видов клея, но я еще не пробовал.

   На этом с материалами и инструментами вроде все, перейдем к изготовлению. Если что-то будет использовано помимо вышеуказанного - это будет отмечено в дальнейших постах.

Изтовление

 Каркас

    Распечатать выкройки на бумаге/картоне. За неимением возможности приобрести этот журнал, пришлось его гуглить, качать и печатать. Для начала вырезал выкройки каркаса и наклеивал их на картон. Сушил под прессом. Большая часть деталей уже подогнаны но еще не склеены. Не склеиваю я умышленно, так как это может частично помешать наклеиванию некоторых деталей со спичками.

Фото каркаса:



[0bninskiy]

не особо

[_DrDem_]

где готовый вариант ?

[Imitator]

я чет не понял прикола спичек, наклеенных на картон...ты сделай без картонной основы чисто из спичек, тогда и называй соответственно тему, да и куда интереснее и приятнее будет смотреть на такую модель.

[Himinbjorg]

Танк где!?Покажите федю в сборе!

[Kraus_Maffei_SdKfz]

Интересно поглядеть на готовый танк. молодец!

[gudrunas]

По поводу готовой модели - ждите. Это только блог по процессу изготовления.

[gudrunas]

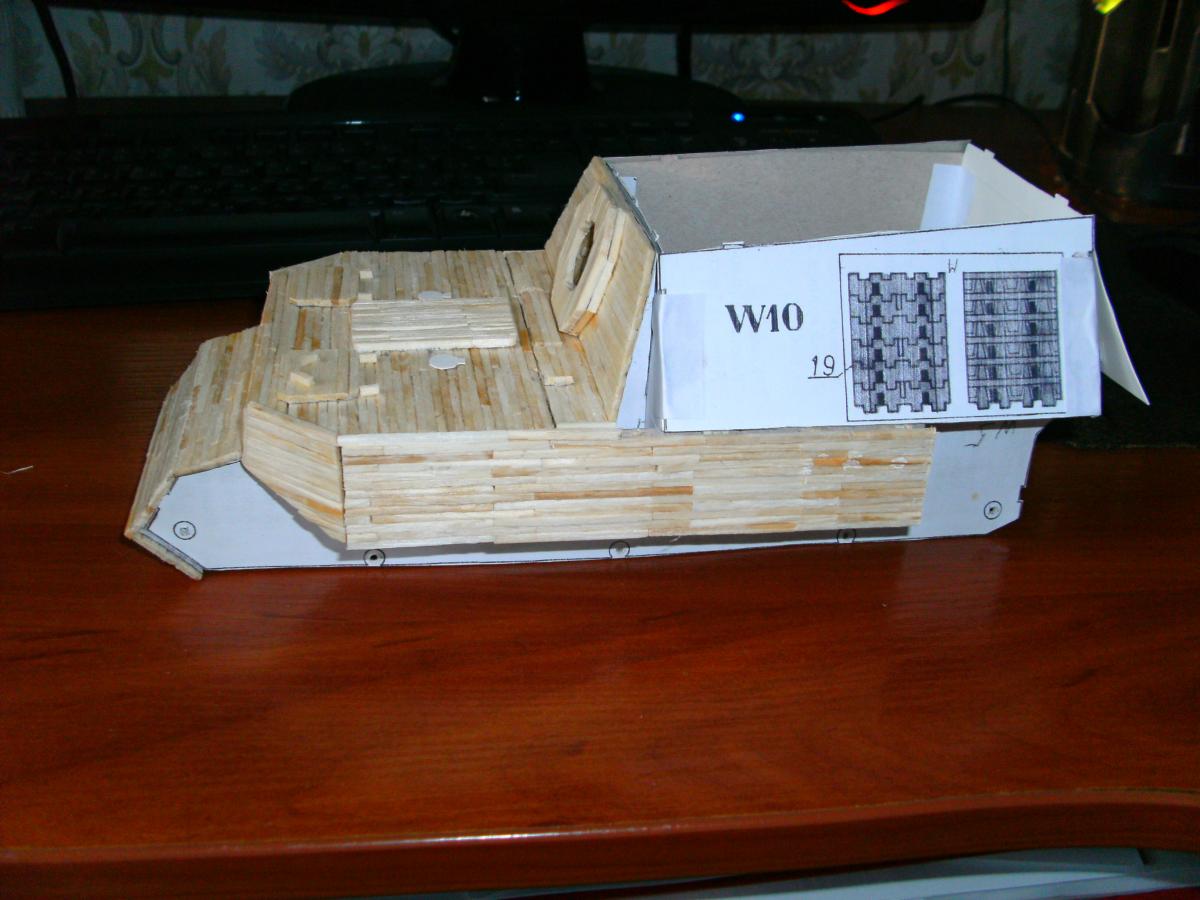

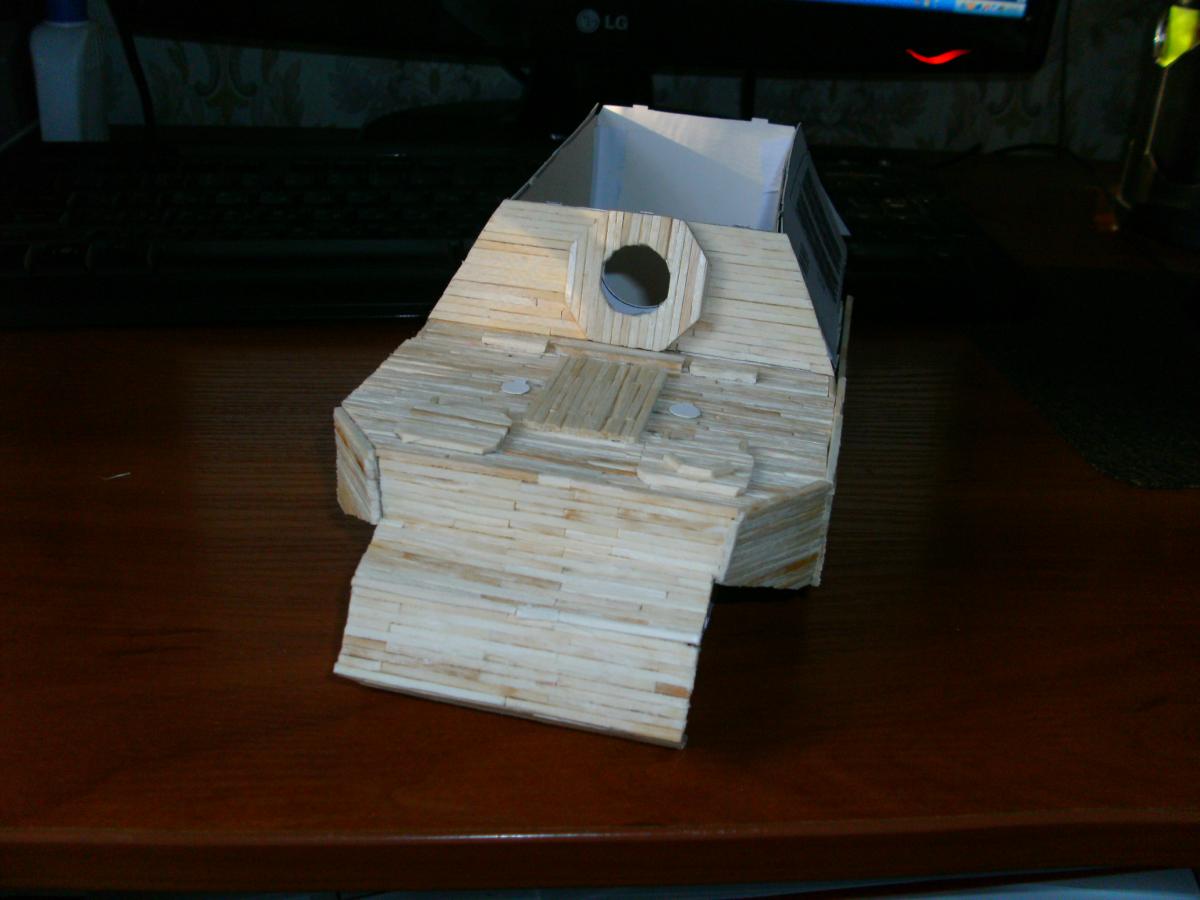

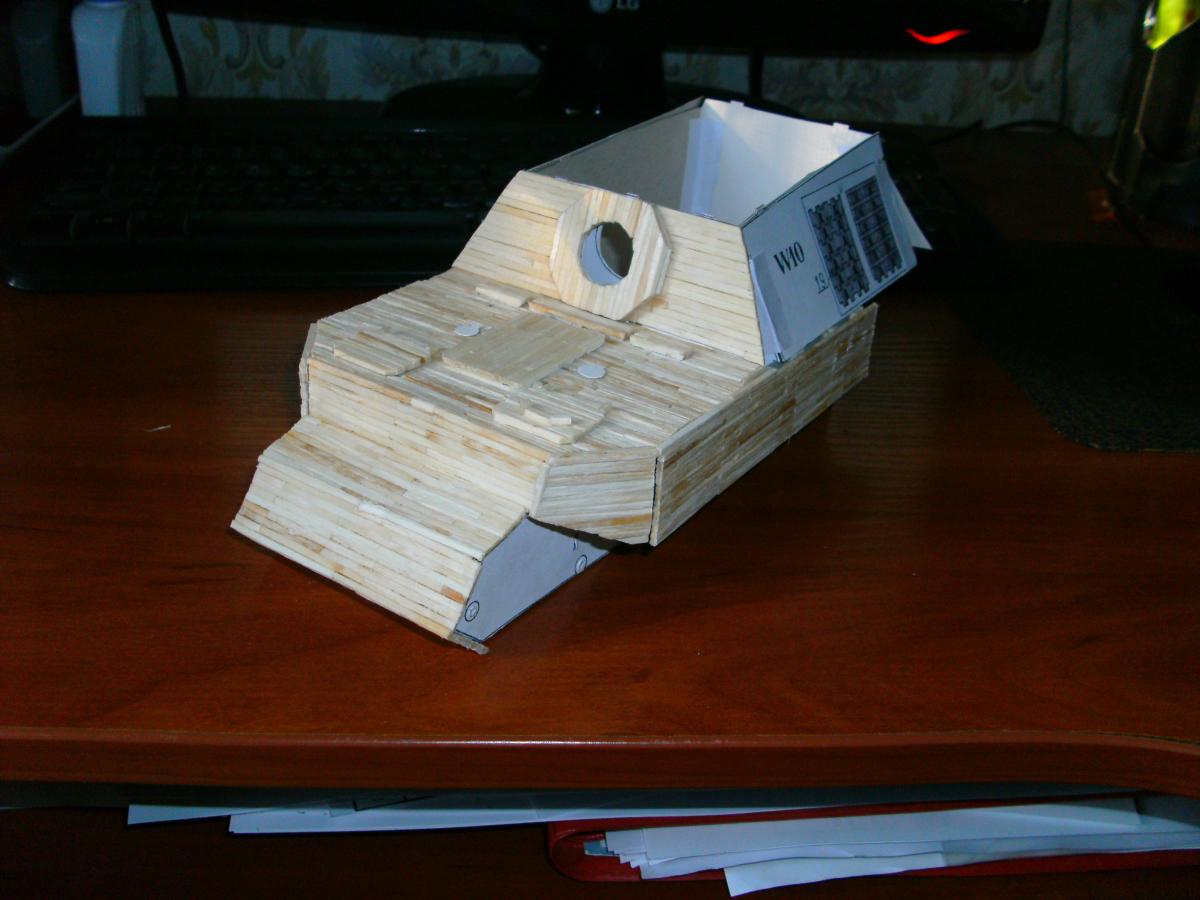

Часть готовых деталей корпуса уже наклеены. Работы идут медленно из-за нехватки свободного времени. Да и детали очень долго под прессом сохнут.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2014/post-4195166-0-51462400-1401776272_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2014/post-4195166-0-10966300-1401776328_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2014/post-4195166-0-25832600-1401776369_thumb.jpg

[dimagayday]

МОЛОДЕЦ!!!





+ за терпение старание и прилежность.





P.S. Покажи твои остальные работы из спичек

[gudrunas]

05 Июн 2014 - 07:33 пользователь dimagayday сказал:

МОЛОДЕЦ!!!





+ за терпение старание и прилежность.





P.S. Покажи твои остальные работы из спичек

Спасибо. Это только вторая работа. Первая в соседней ветке - "Panzerkampfwagen Maus из спичек" зовется.

[Andryhin50rus]

 за терпение!!!и кропотливую работу!!!

[gudrunas]

06 Июн 2014 - 19:16 пользователь Andryhin50rus сказал:

 за терпение!!!и кропотливую работу!!!

Спасибо.

[gudrunas]

Работы приходилось временно заморозить по ряду обстоятельств. Теперь они возобновились. Почти собран левый борт корпуса, фото буду на неделе.

[gudrunas]

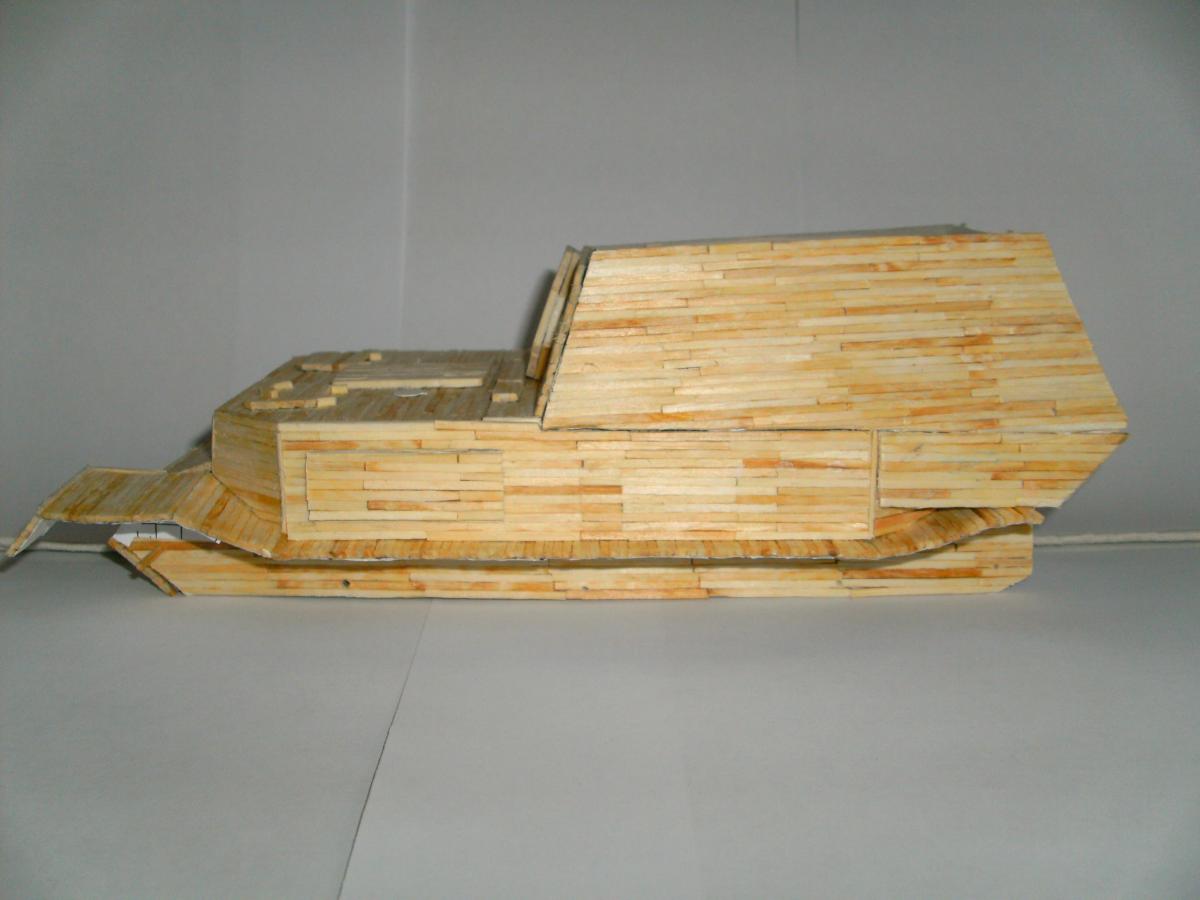

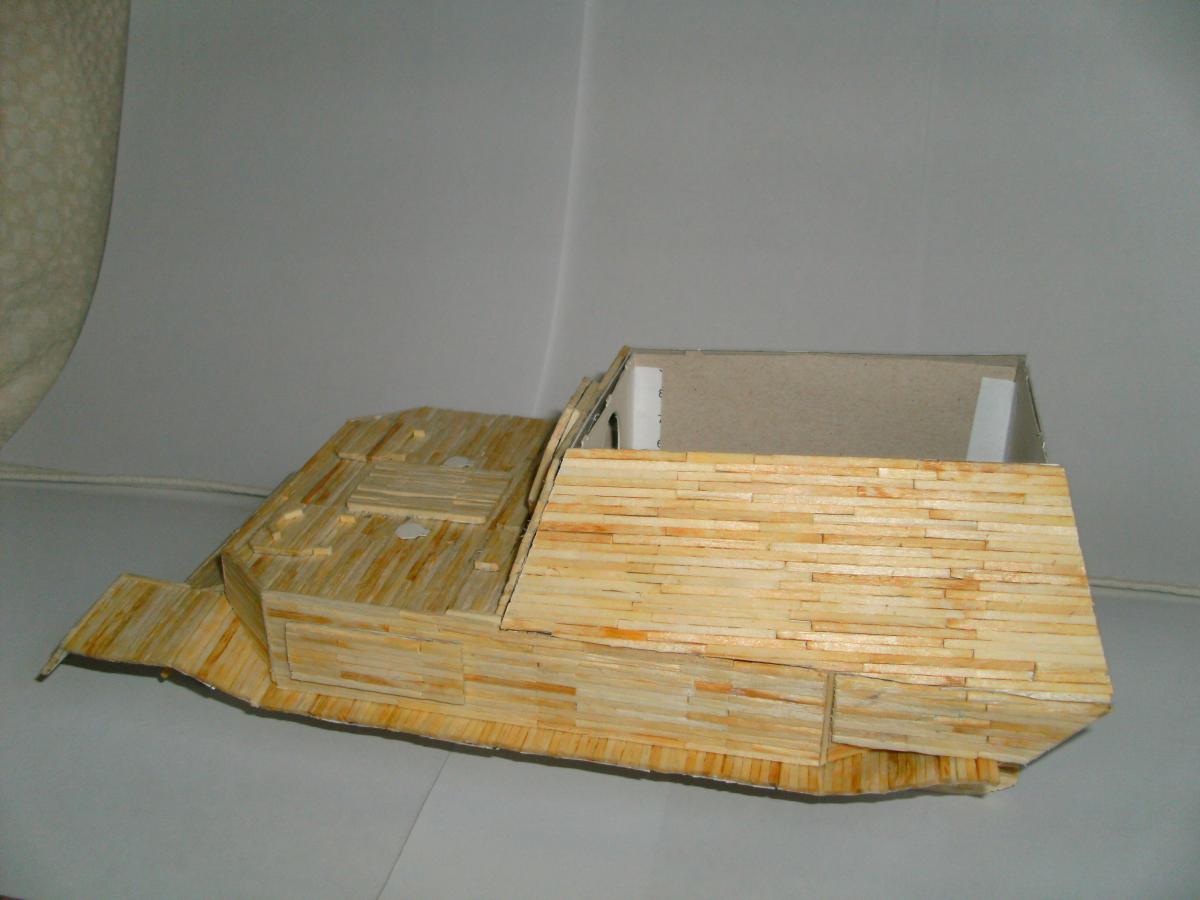

Левый борт корпуса почти готов. Осталась частично отделка и ходовая часть.

С покраской еще не определился, стоит ли её вообще делать? Думаю пока что залить модель прозрачным лаком в конце.

[gralexxl]

Я бы не красил. Под лаком будет понятно, что за материал и выглядеть уникально - сувенирно.

[Relost]

Задумка автора интересная, но картонный каркас убивает всю прелесть работы со спичкам. Да получится быстро, но работа будет крайне простая и не интересная. В декабре проходил конкурс танков из спичек, хочу посоветовать автору изучить работы победителей данного конкурса, для вдохновения.



Изменено 23 июня, 2014 пользователем Relost

[gudrunas]

23 Июн 2014 - 20:09 пользователь Relost сказал:

Задумка автора интересная, но картонный каркас убивает всю прелесть работы со спичкам. Да получится быстро, но работа будет крайне простая и не интересная. В декабре проходил конкурс танков из спичек, хочу посоветовать автору изучить работы победителей данного конкурса, для вдохновения.



За совет спасибо. Работы изучал. Они, собственно, меня и вдохновили взяться за работу. Но та техника работы со спичками мне пока не по силам. Навык еще не тот.

[gudrunas]

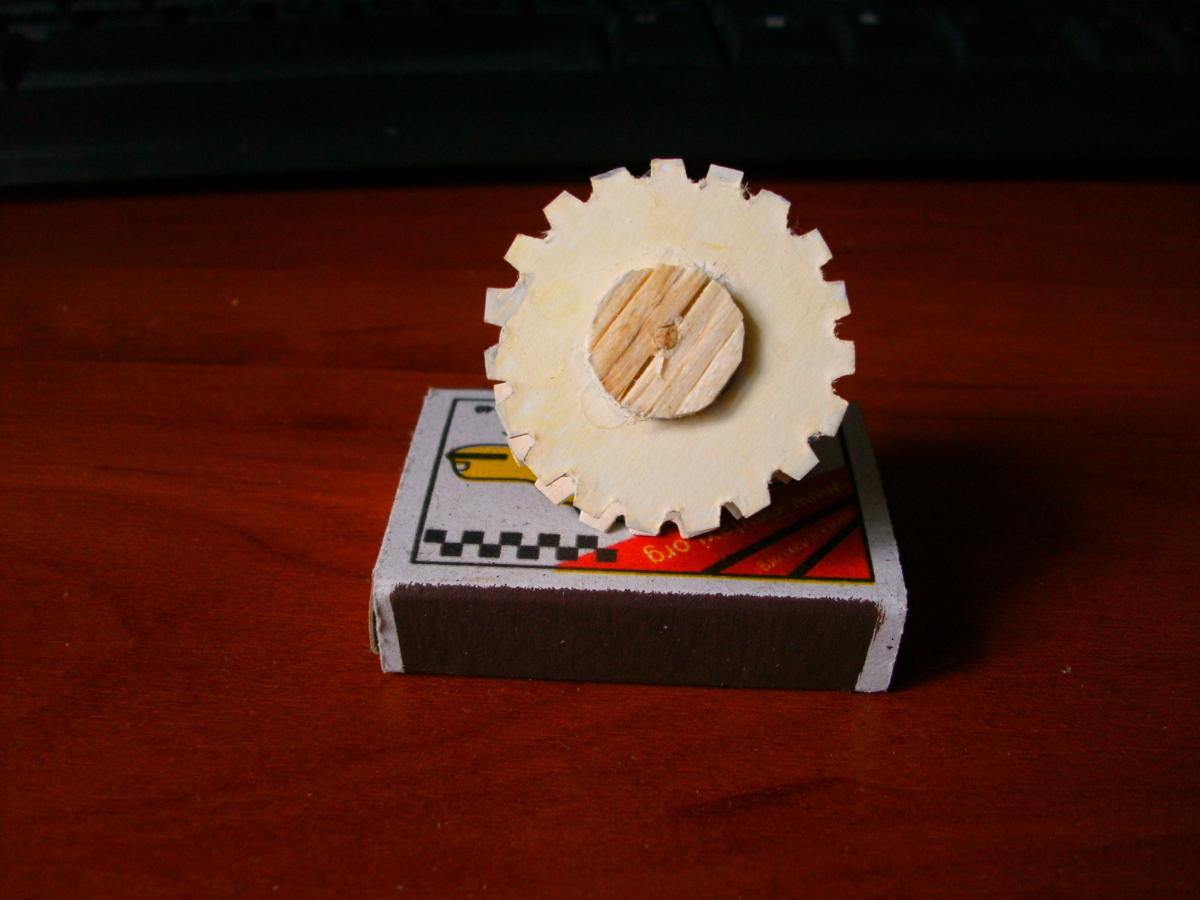

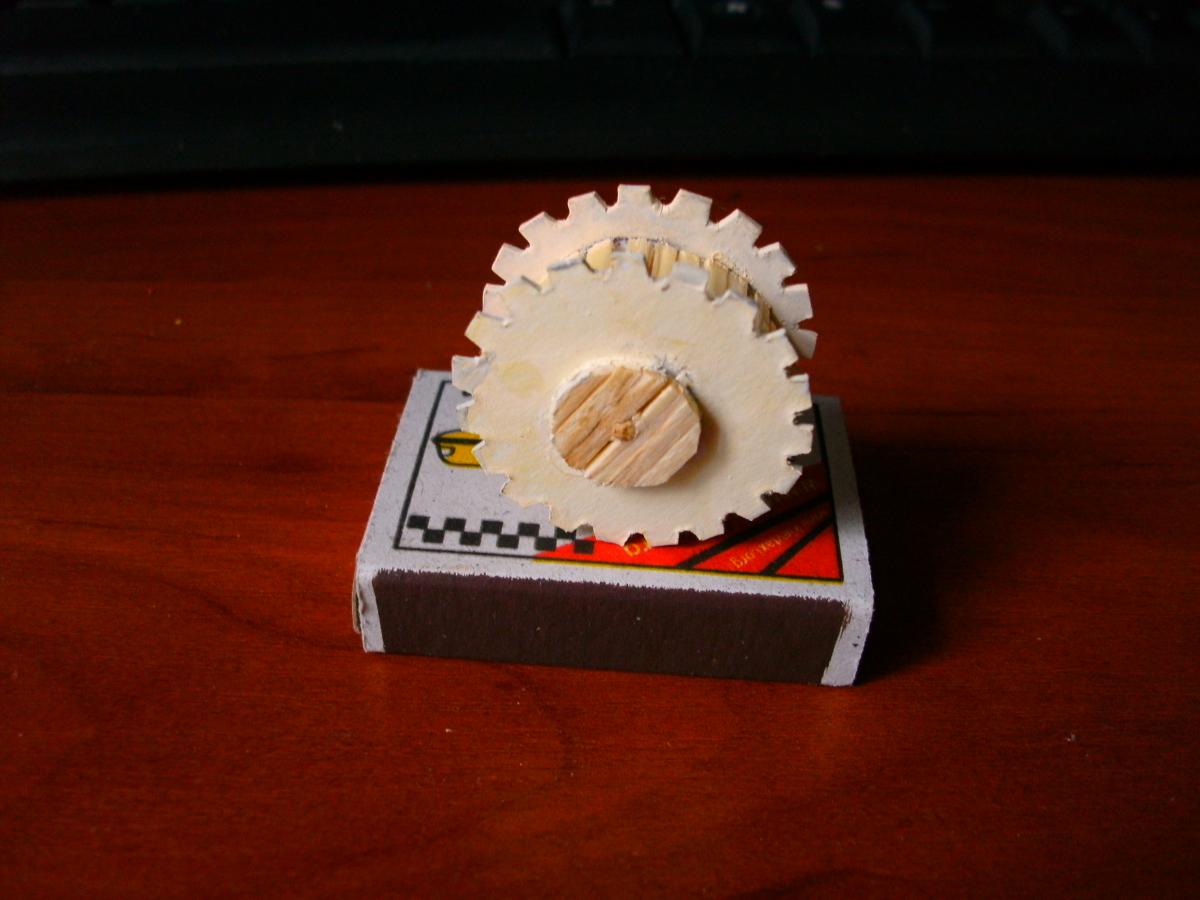

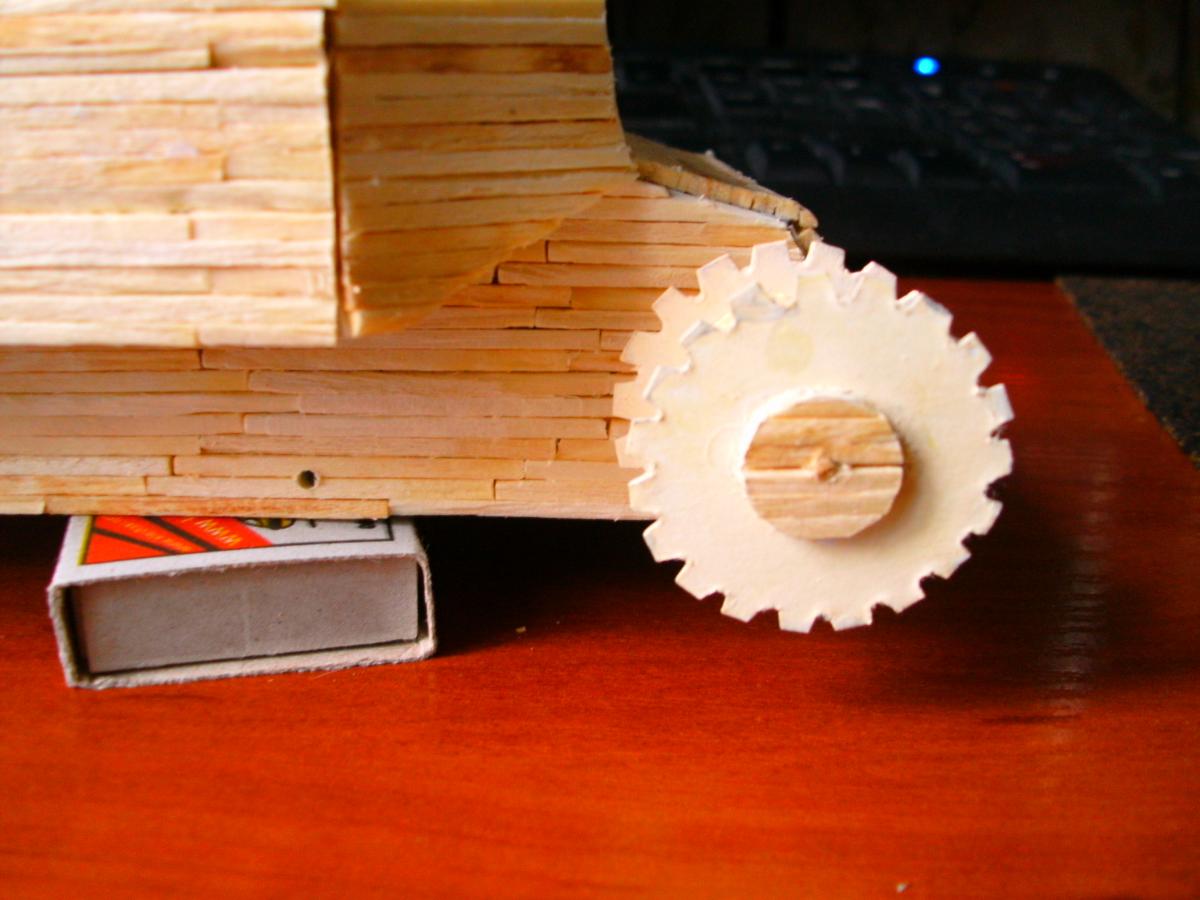

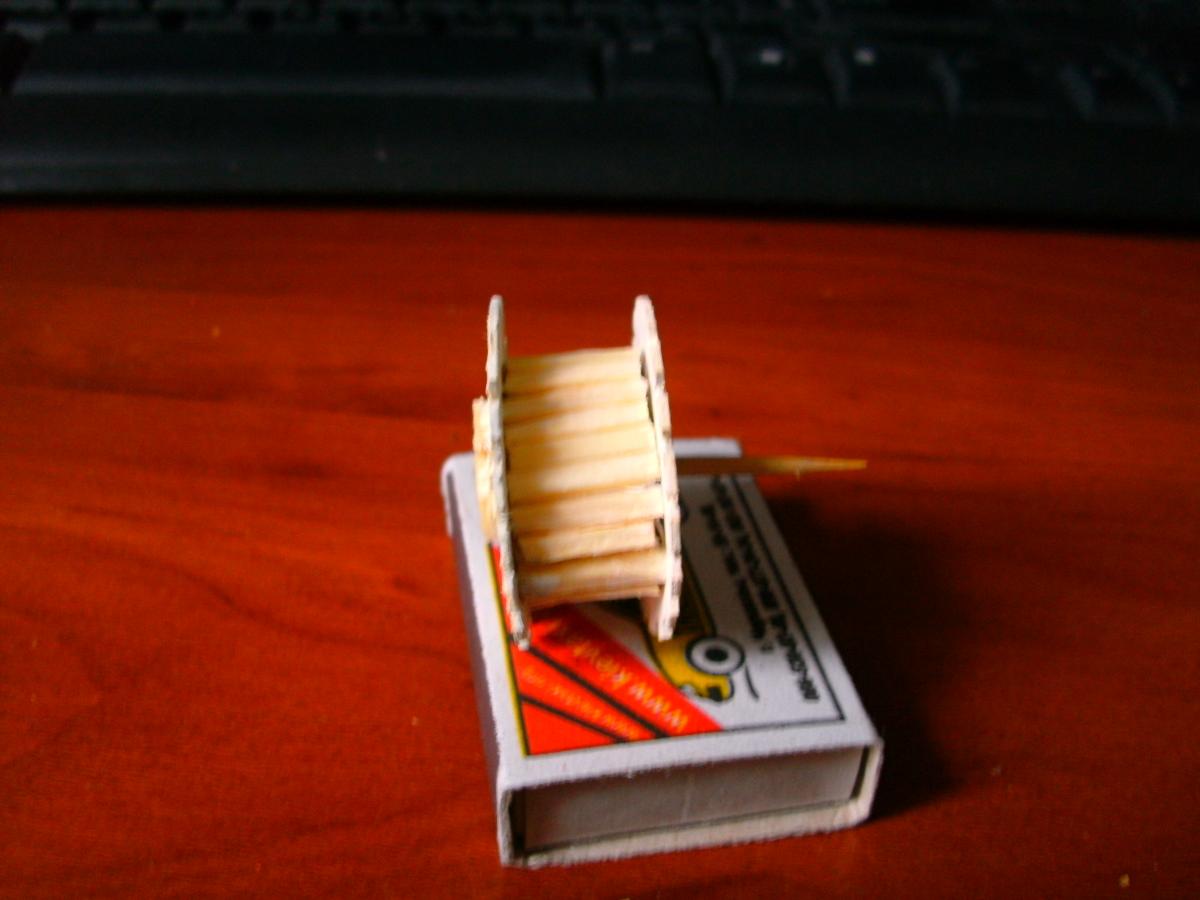

Сегодня доделал первый направляющий каток (левый), изготовить его полностью из спичек оказалось невозможно. Пришлось применить картон для зубчатых дисков. При попытках вырезать нечто подобное из сплошного слоя спичек наблюдалось разрушение края уже после 3-4 зуба. Каждый такой каток состоит из 4 деталей: два зубчатых диска из картона, центральная часть из спичек в форме цилиндра и внешней накладки из спичек. В качестве оси используется зубочистка, вставленная в заранее проделанные отверстия. Ведущие катки будут выполнены подобным образом.

[shishkin1999134]

Задумка интересная, автору +.

Но, при ближайшем рассмотрении видны неаккуратности. Постарайся их исправить

[gudrunas]

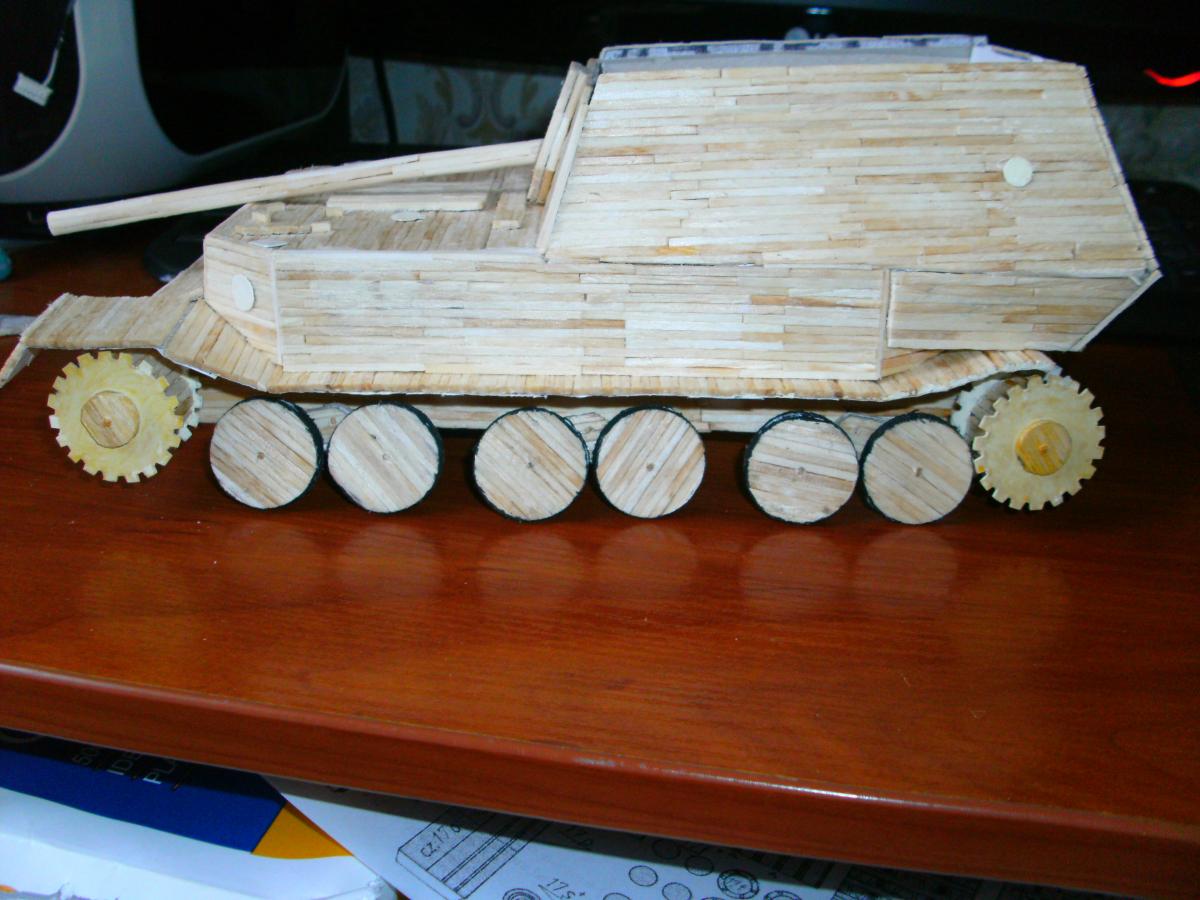

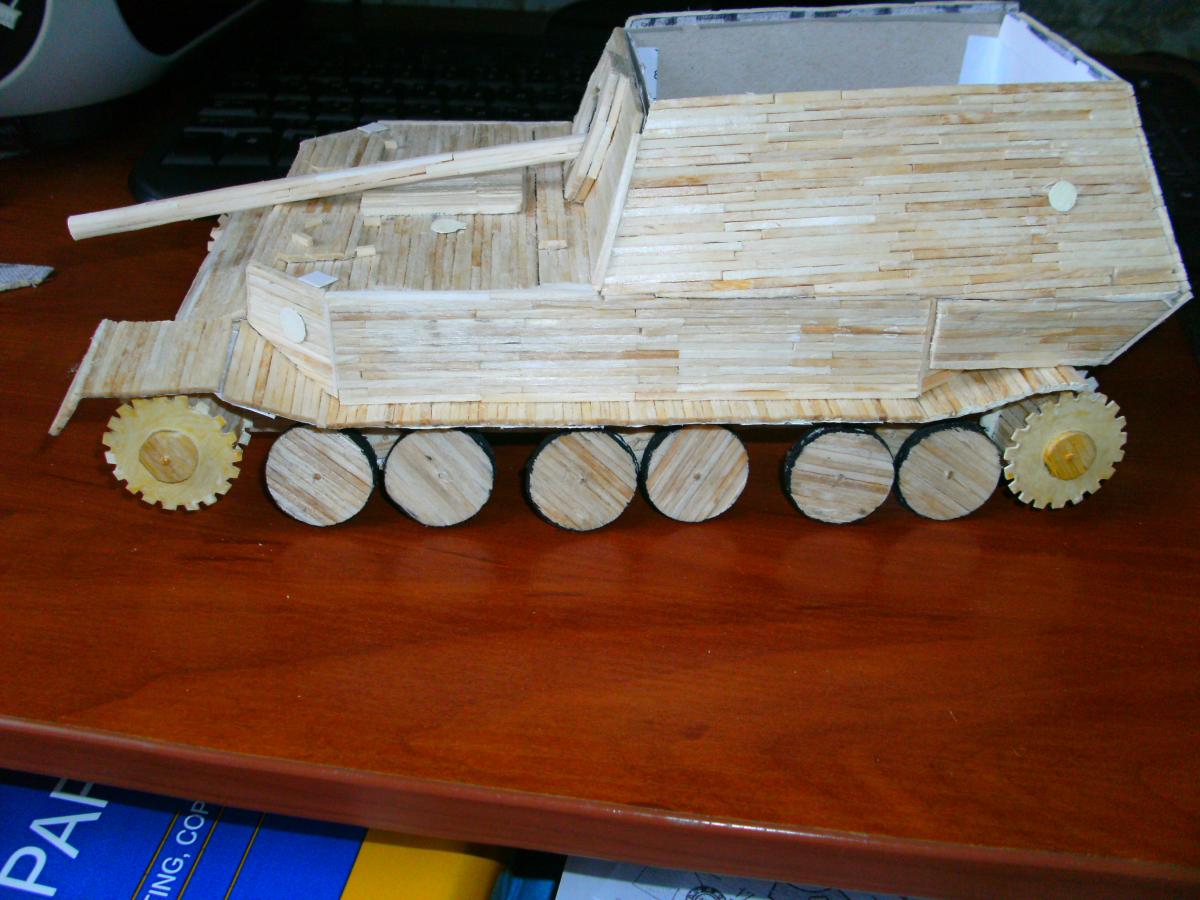

Примерно так будет выглядеть ходовая. Пока без гусениц, с ними еще не определился окончательно. На данный момент работаю над днищем (готово примерно 2/3) и орудием.
