Модель ИС-4 в CAD-системе

[RenamedUser_744903]

[Kandibober]

Всем доброго времени суток!



После завершения работы над КоТэ думал, что, по крайней мере, несколько месяцев ни за что браться не буду - как раз собирал Т-55 в пластике, к тому же лето и все такое... Однако на работе стало появляться свободное время, да и вдруг откуда то появилось сильное желание смоделить что-нибудь этакое.



Выбор пал на советский тяжелый танк ИС-4 (объект 701). По правде говоря, руки тянулись к нему и раньше (уж больно нравится мне как он выглядит), после завершения ИС-7, даже нашел его проекции в масштабе для снятия размеров, но на это дело и закончилось... Теперь же намерения утвердились окончательно и я принялся за работу.



Неприятно удивило то, что информации по этому танку удалось найти даже меньше, чем по ИС-7. Хотя, казалось бы, ИС-7 было всего 10-15 машин и серийно он не производился, а ИС-4 выпустили около 250 штук. Правда в скором времени после принятия на вооружение из-за большой массы и проблем с трансмиссией с вооружения их сняли и поставили на длительное хранение, а в конце 70-х отправили на переплавку. Единственный комплектный экземпляр остался в Кубинке, плюс музейный экспонат в Чите и памятник в Забайкальске. Ну и остатки танков, которые служили ДОТами на Дальнем Востоке.



Поэтому большая просьба всем: если есть какая-нибудь информация по ИС-4 (фото, описание), выкладывайте, буду очень благодарен!



Те фото, которые мне удалось откопать, думаю завтра выложу, чтобы повторов не было.



Ну а пока начал потихоньку моделить, нарисовал опорный эскиз, на основе которого будут вестись дальнейшие построения основных агрегатов.

Spoiler

http://s007.radikal.ru/i302/1106/c1/b587da4cbd24.jpg



Начал с ходовой. Похоже на то, что направляющее колесо то же, что и опорные катки, к тому же такое же как и на ИС-7, поэтому, недолго думая, вытянул его из модели семерки. А вот поддерживающие катки и ведущее колесо пришлось моделировать.

Spoiler

http://s015.radikal.ru/i332/1106/d5/448c61d5d2c6.jpg



Траки тоже отличаются от траков ИС-7, в одном из источников нашел, что ширина трака - 720мм, шаг звена - 160мм, количество с каждого борта - по 86. Сделал трак и начал "натягивать" на катки:

Spoiler

http://s61.radikal.ru/i174/1106/fa/f5c6872bea26.jpg



http://s58.radikal.ru/i160/1106/91/353857added4.jpg



После того, как замкнул гусеницу, число траков в модели оказалось равным 86, попал-таки

Spoiler

http://s16.radikal.ru/i191/1106/3b/54c1f63e685d.jpg



Противоположенный борт - опорные катки смещены на 130 мм к носу танка.



Ну пока все. Жду дополнительной информации.



С Уважением.

[152]

ниочень

[Provokator]

Буду ждать завершения работы

[anonym_o4A1rEOKYA7z]

при чем здесь "не очень"?человек обращаеться с просьбой,еси что,так сразу несите,присылайте инфу

[Ololawer]

Круто, чё. Есть какой-то шанс, что вы сделаете американского тяжа?

[FiliasFogg]

проект конечно в стадии начало но глянув на кота просто офигел столько работы сделать это просто невероятную кучу терпения надо иметь и получилось просто офигенно

[Kandibober]

Ololawer, шанс есть, но, честно признаться, довольно небольшой. С этим бы закончить, а там видно будет на что дальше вдохновления хватит)

[Kandibober]

Завтра займусь башней, сегодня предварительно сделал "теорию". Оказалось у нее довольно сложные формы, пришлось помучиться и мозгами поработать.

Spoiler

http://s48.radikal.ru/i121/1106/fc/b5adc1b5a3b6.jpg



Вот щас смотрю и кажется, что с лобовой частью что-то не очень вышло... Завтра на работе попробую поколдовать, чтоб смотрелось лучше.

[Kandibober]

Сделал часть башни (то, что более или менее можно было на имеющихся фотографиях разглядеть), пока вот, что получается:

Spoiler

http://s45.radikal.ru/i107/1107/90/8357b039b628.jpg



Spoiler

http://s001.radikal.ru/i195/1107/21/5d315525f57c.jpg



Совсем не ясно место в районе люков, что там и как там:

http://f8.ifotki.info/thumb/4a4f3173979eec6c716fb146988476feb2314792183640.jpg



Может кто из москвичей в ближайшее время в Кубинку соберется, был бы признателен даже за одно фото вышеуказанного места.

[SquallTemnov]

Не собираюсь, но могу сразу сказать что сфоткать будет затруднительно. Это высота примерно 2.5 метра от пола. Сфотографировать реально, лишь залезши на какой-нибудь рядом стоящий танк. Что, несколько затруднительно (и наказуемо, если застанут).

[crazyboy96]

Нашел только 1,2,3  по верху башни

[Kandibober]

Ну там слева ИС-7, а справа объедок 704, можно на них, а лучше на саму четверку. Может найдется кто смелый:)



02 Июл 2011 - 23:03 пользователь crazyboy96 сказал:

Нашел только 1,2,3  по верху башни

Благодарю, но все эти уже имеются... Общее представление то есть, не хватает детальности.

[Kandibober]

Продолжаю потихоньку моделировать сие чудо. Поскольку информации по башни по-прежнему нет (и не известно, когда появится), сделал пушку и начал делать корпус. Геометрия бронекорпуса оказалась существенно проще семерки, но, на мой взгляд, посложнее, чем у КТ.

Spoiler

http://s009.radikal.ru/i310/1107/df/bf6662c36832.jpg



Ну и не удержался от предварительной подстановки:)

Spoiler

http://i011.radikal.ru/1107/62/ad90cc13d027.jpg



Spoiler

http://s56.radikal.ru/i154/1107/5f/944eba51b0ca.jpg



[AlTerNaTiV_52Rus]

Супер, а ты только в редакторах делаешь? или имеются и те которые руками потрогать можно :)

[crazyboy96]

1,2,3 на мой взгляд лучшая

[Kandibober]

06 Июл 2011 - 08:50 пользователь AlTerNaTiV_52Rus сказал:

Супер, а ты только в редакторах делаешь? или имеются и те которые руками потрогать можно :)

Имеются. Правда не так давно начал заниматься этим.

Т-55А



Crazyboy96, первые две не открываются, а вот третью не встречал еще. Спасибо, фотография хороша, но вот там вроде должно быть два люка, кольцо для пулемета, какая-то еще ***.... А тут как будто заменили это место.

Скорей всего эта башня использовалась в качестве ДОТа, мож там что и меняли.

[AlTerNaTiV_52Rus]

классный 55

[Kandibober]

Ну вот и доделал основные агрегаты, осталось облепить их мелочевкой, что занимает много времени....

А пока:

Spoiler

http://s39.radikal.ru/i086/1107/1d/5d7cd423885e.jpg



Spoiler

http://s50.radikal.ru/i128/1107/58/3b3f47a0a990.jpg



[IGORPOTAP]

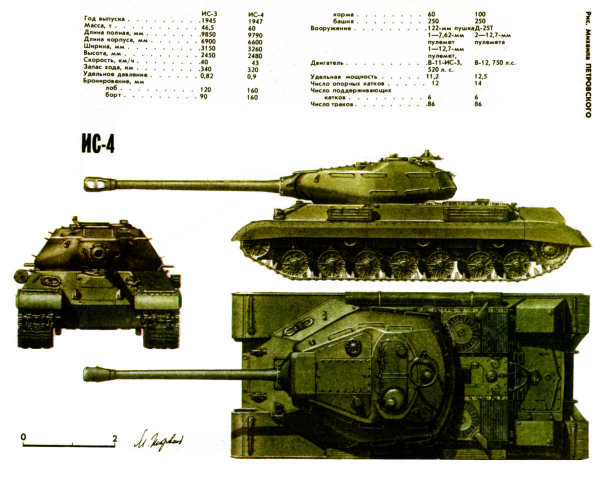

Вот тут виден верх башни

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2011/post-152593-0-99512100-1311166047_thumb.jpg
