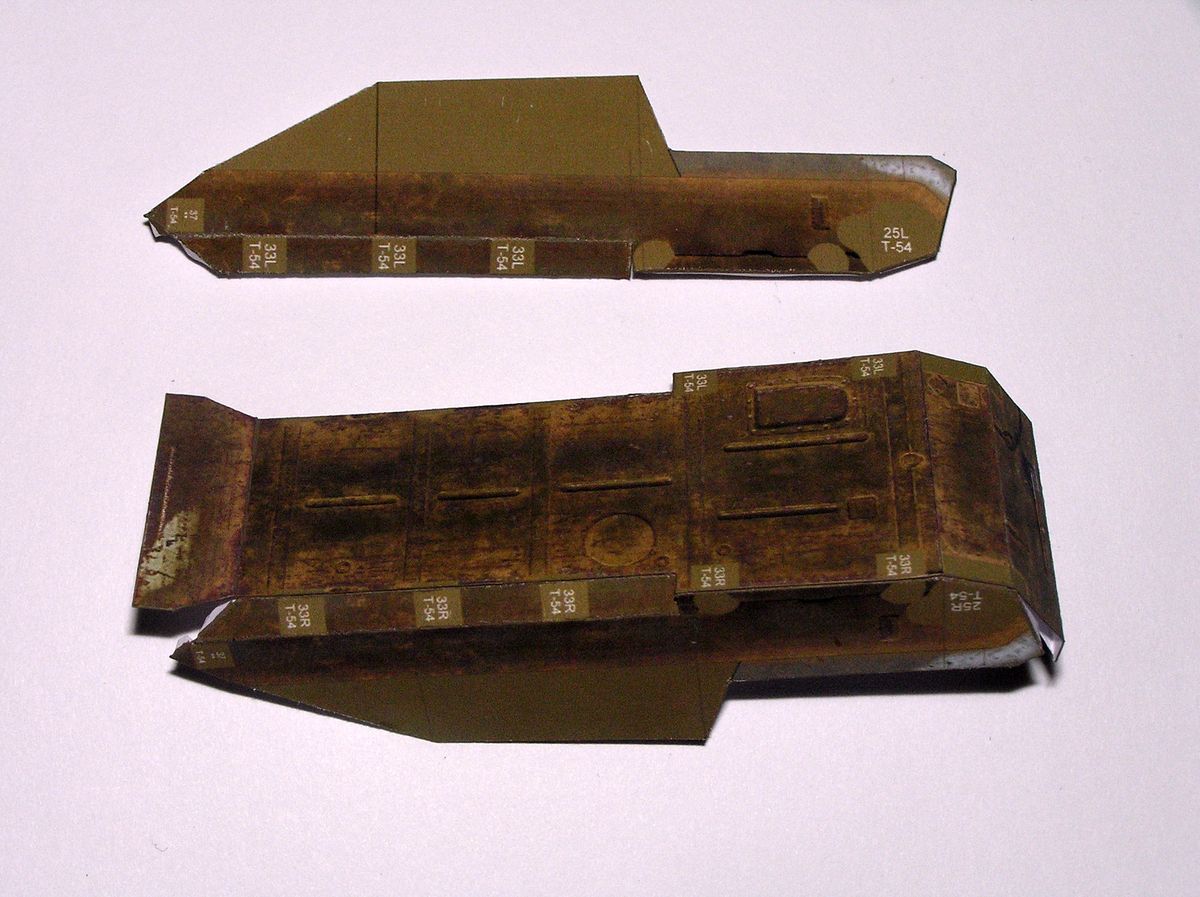

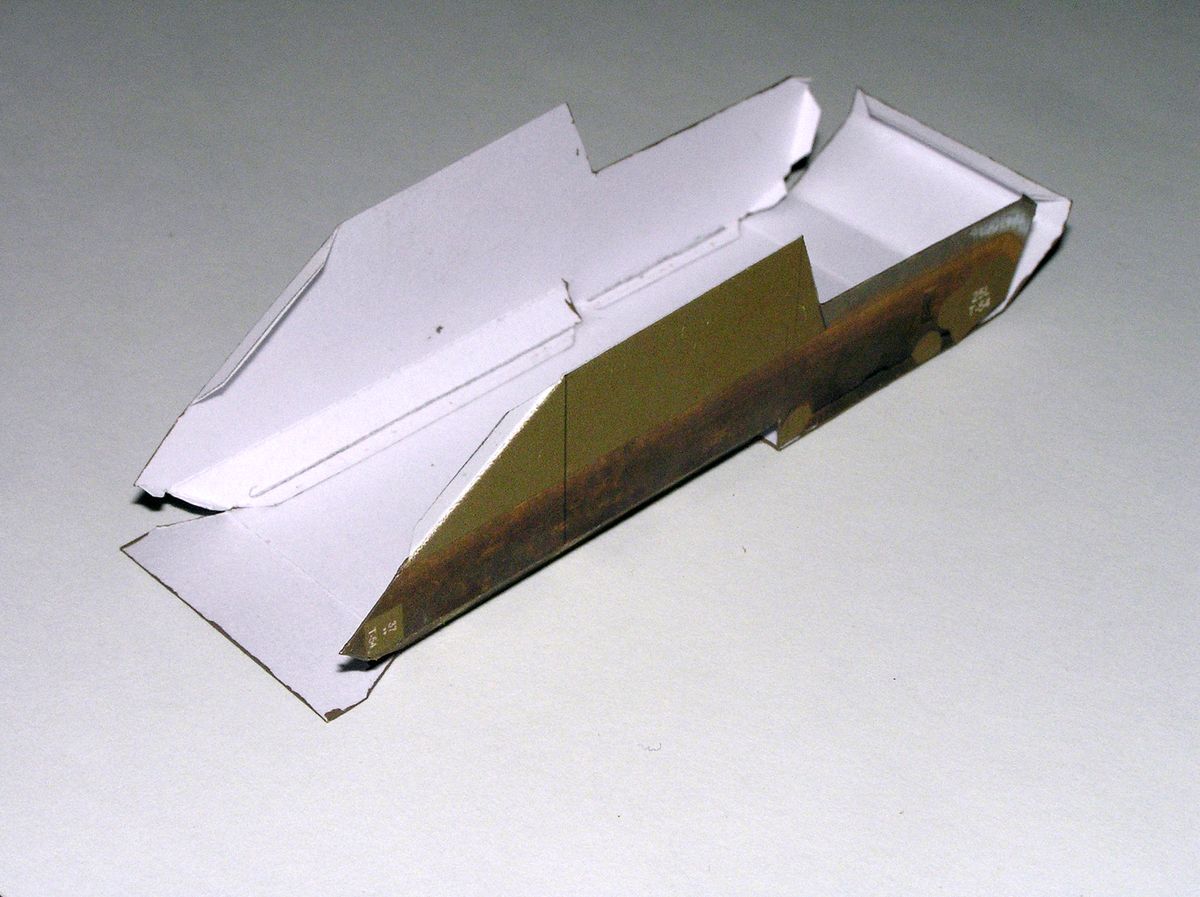

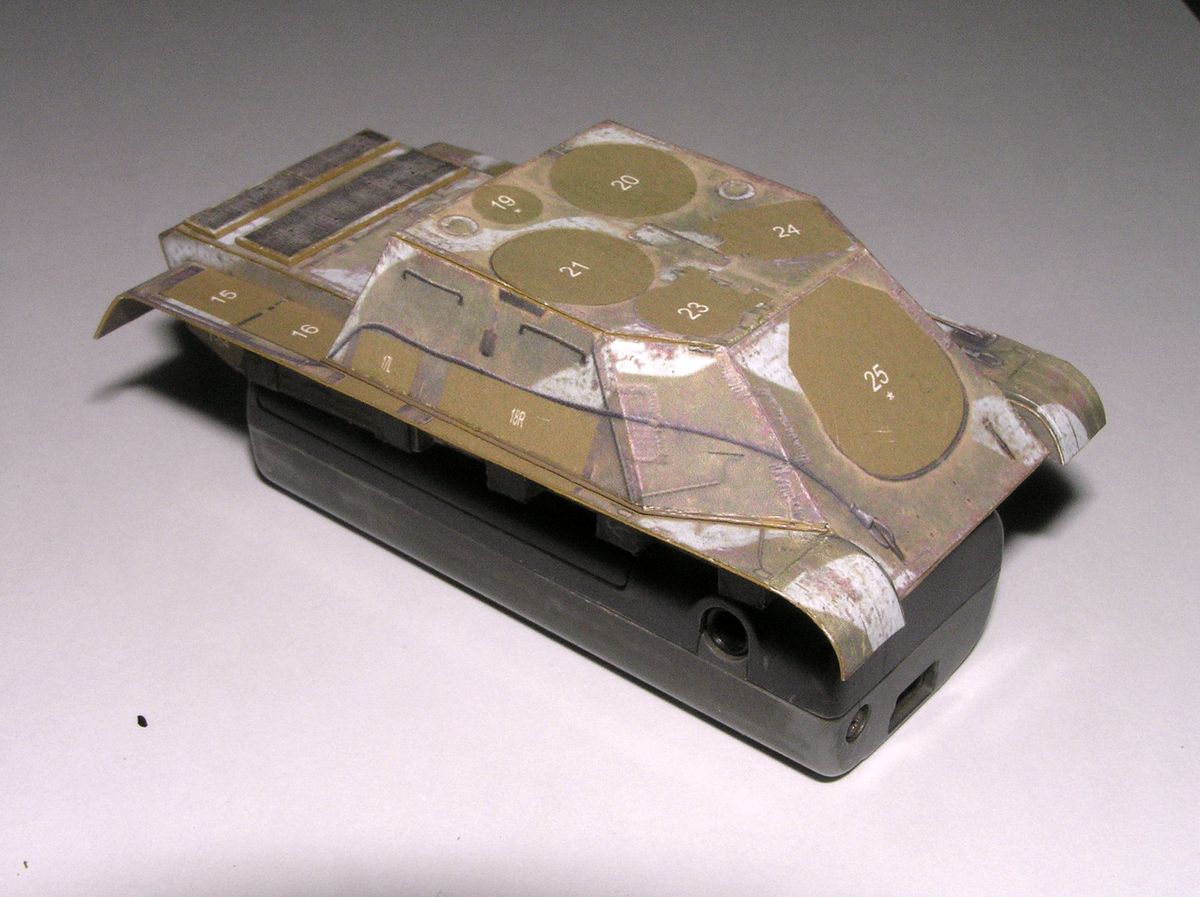

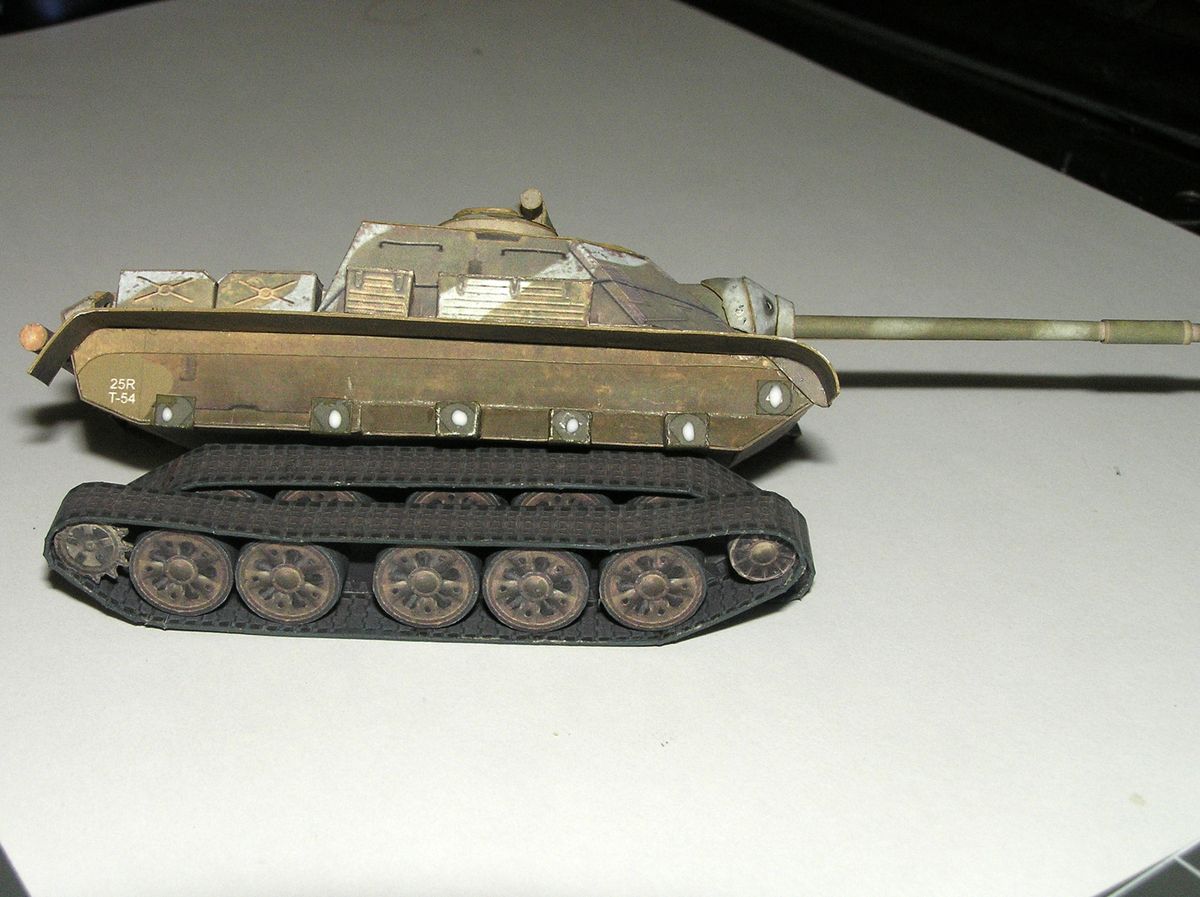

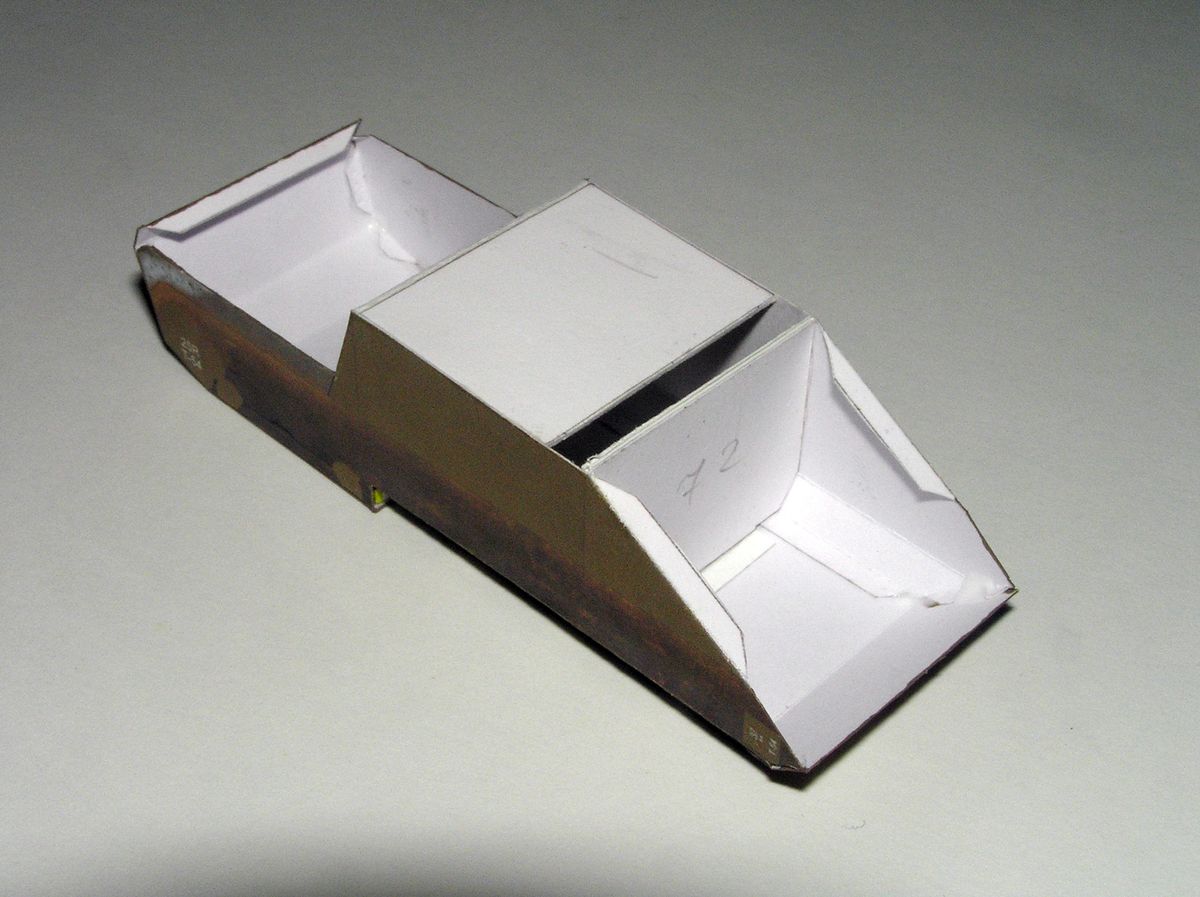

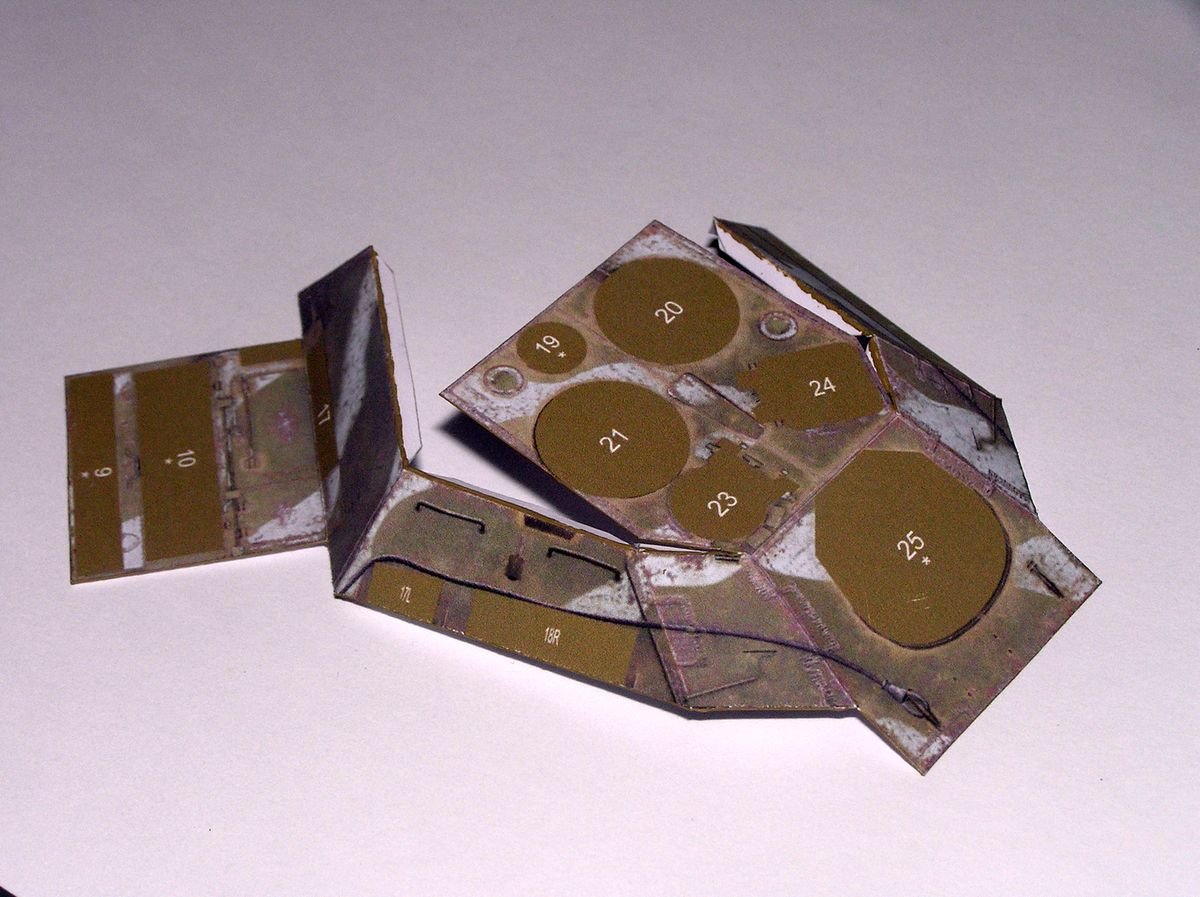

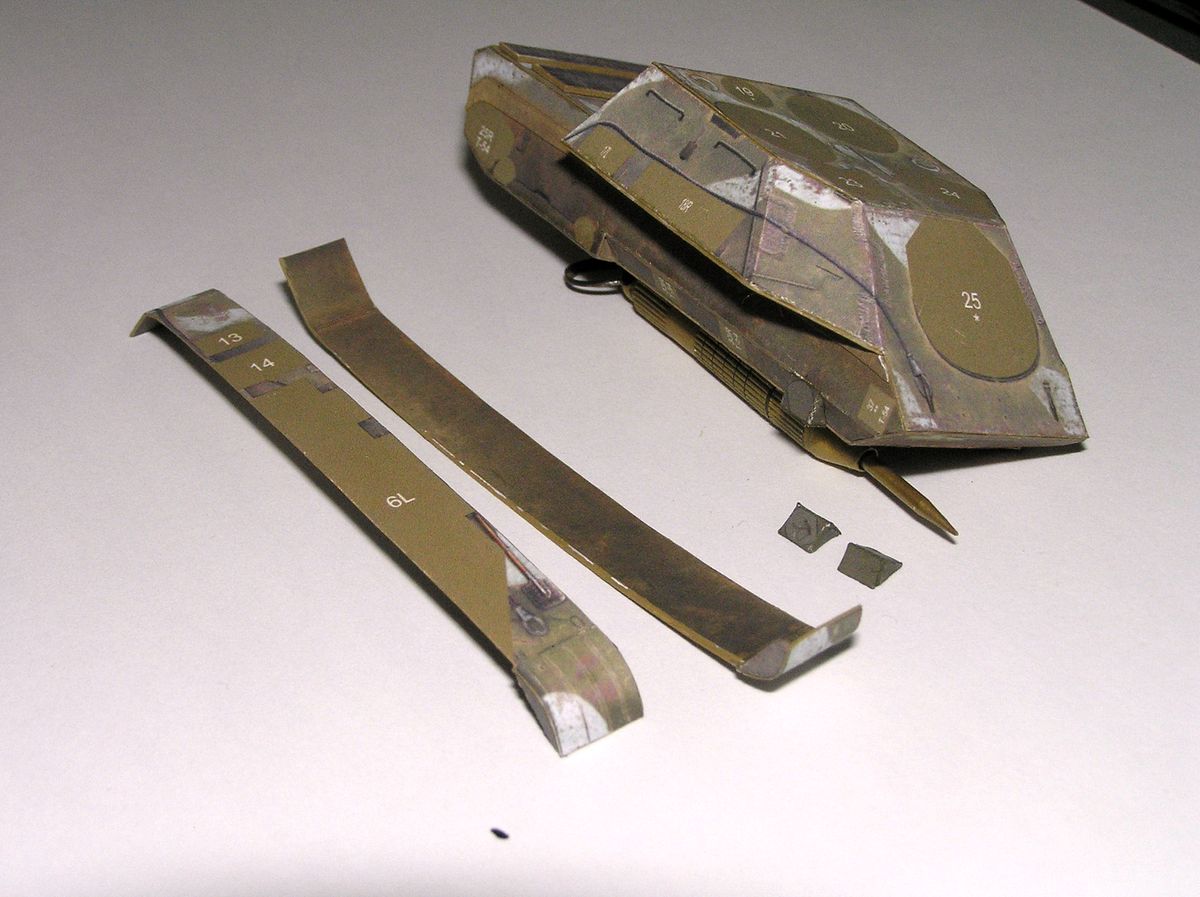

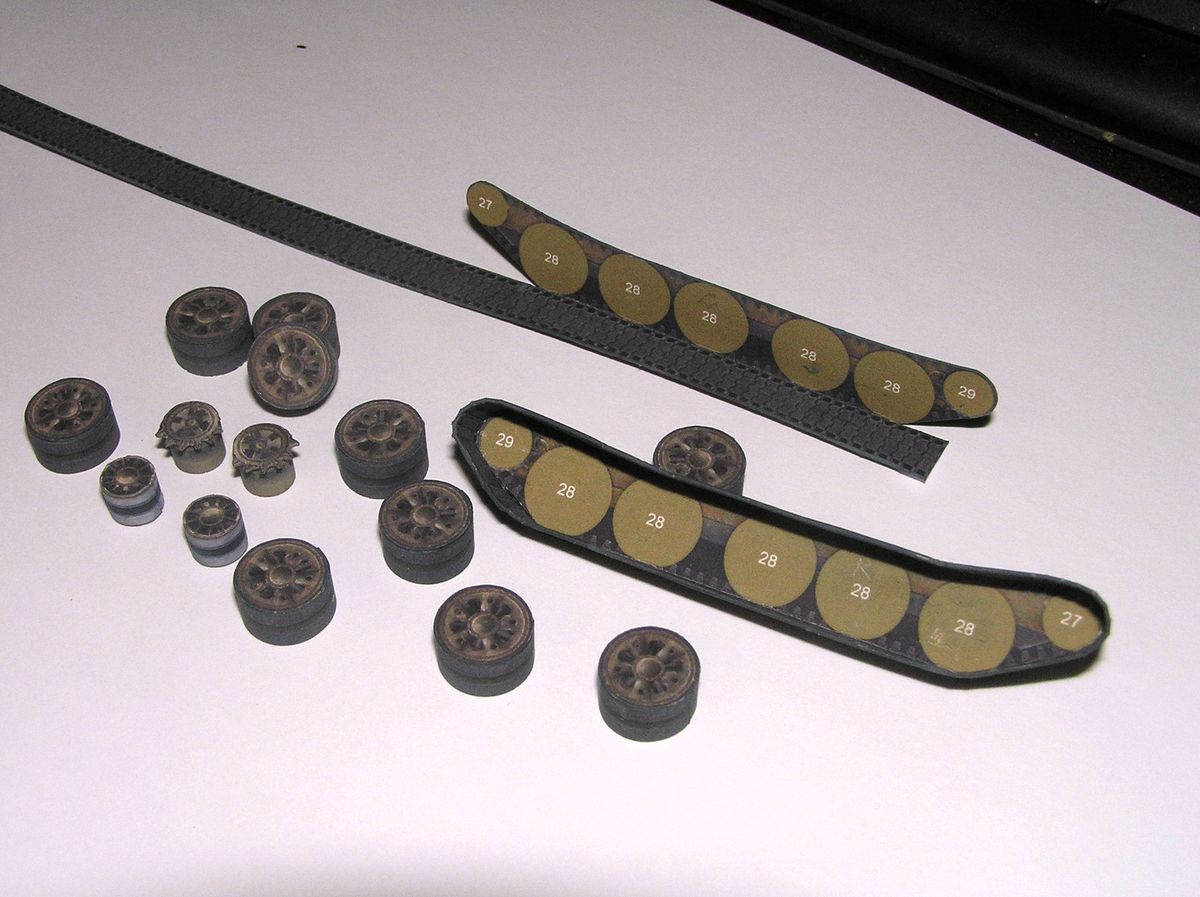

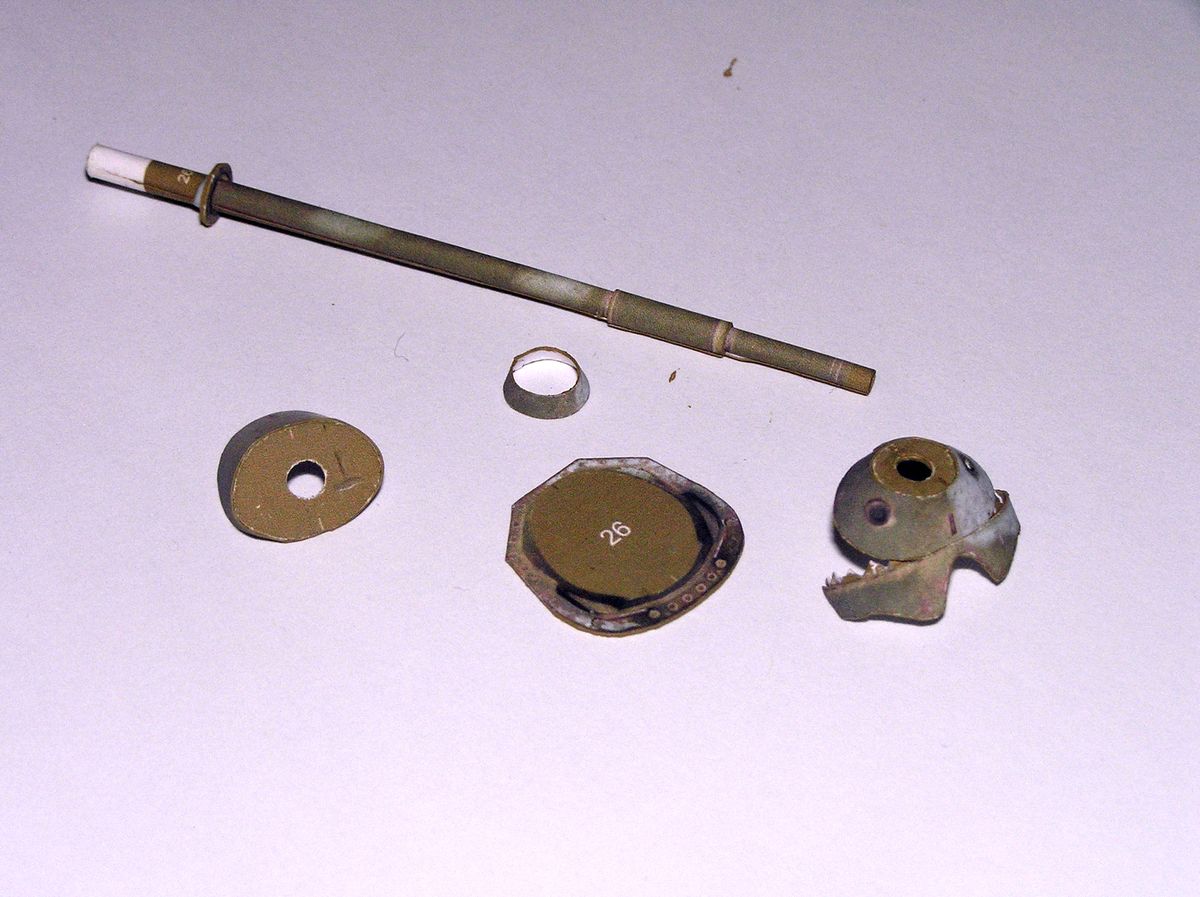

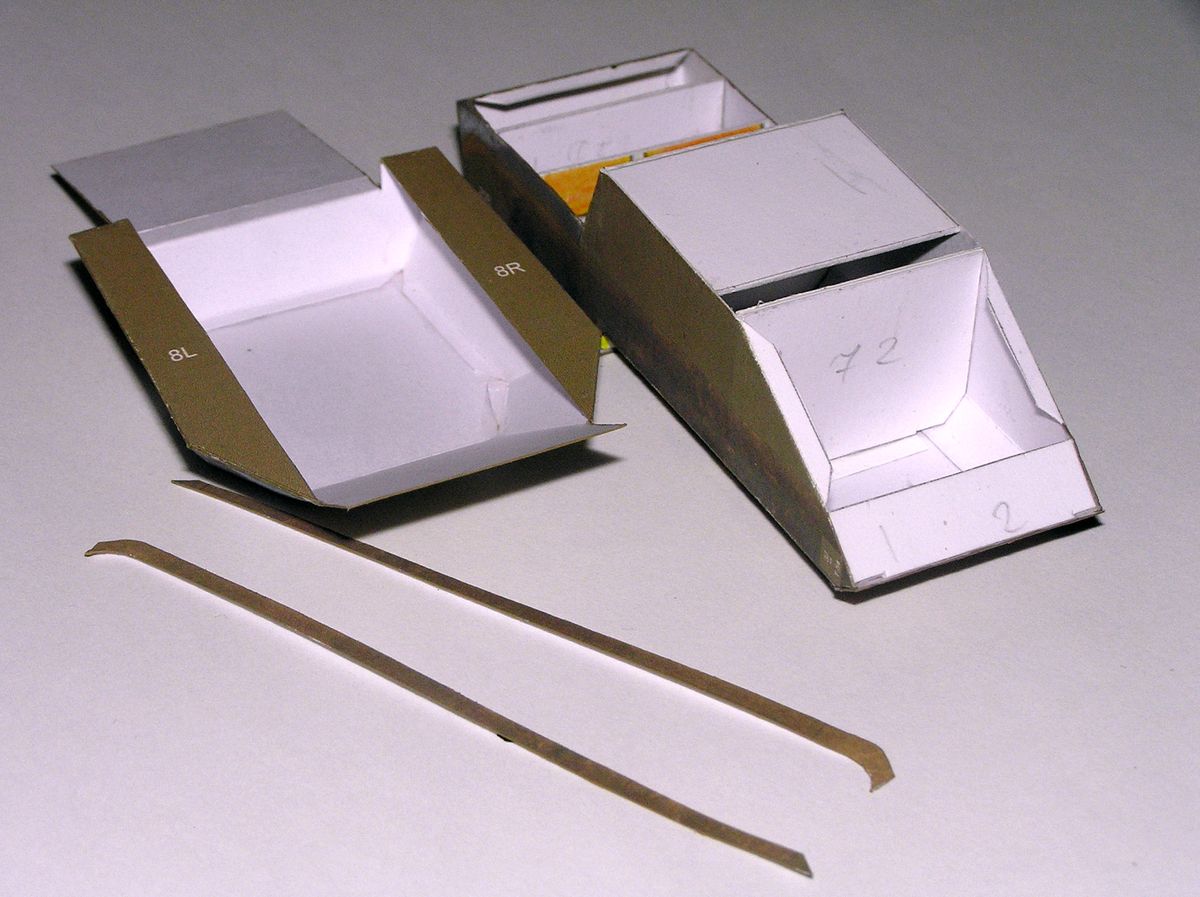

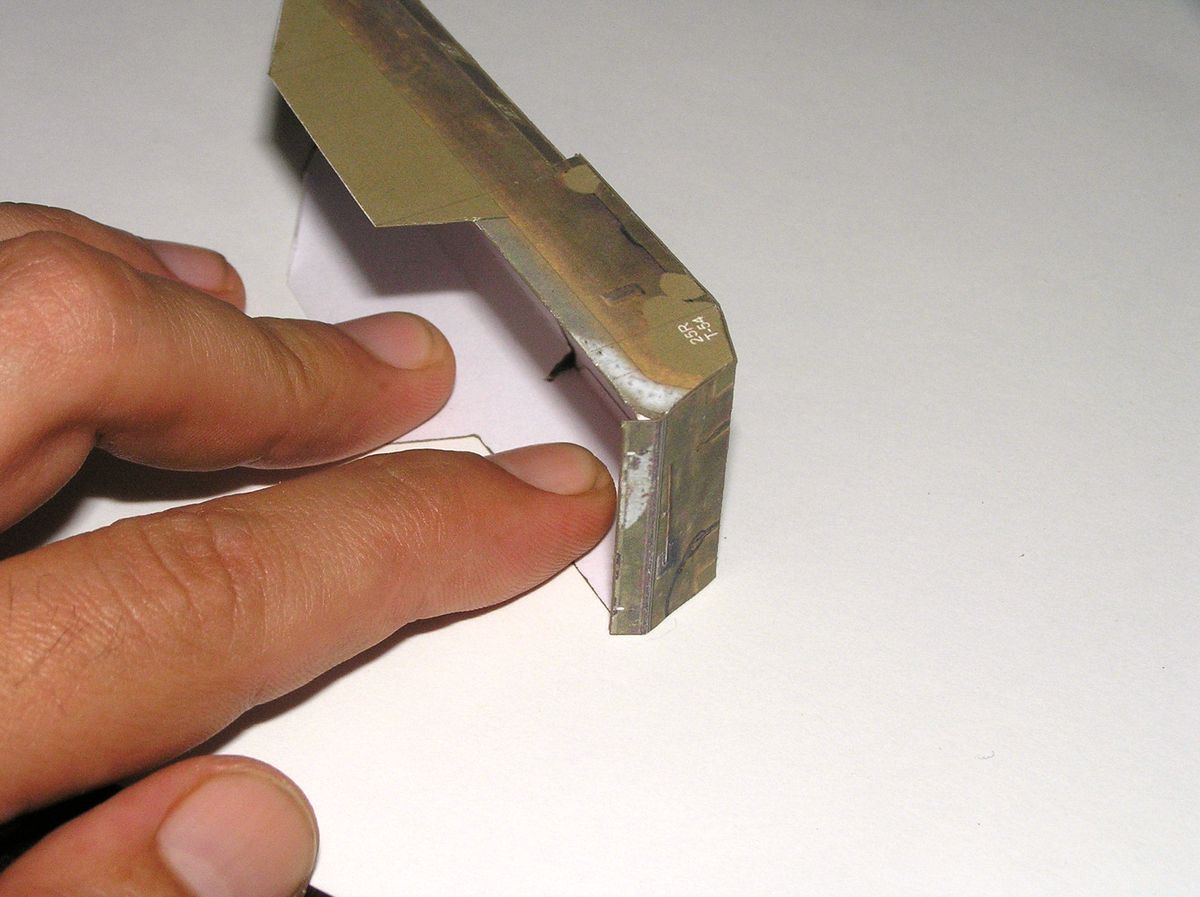

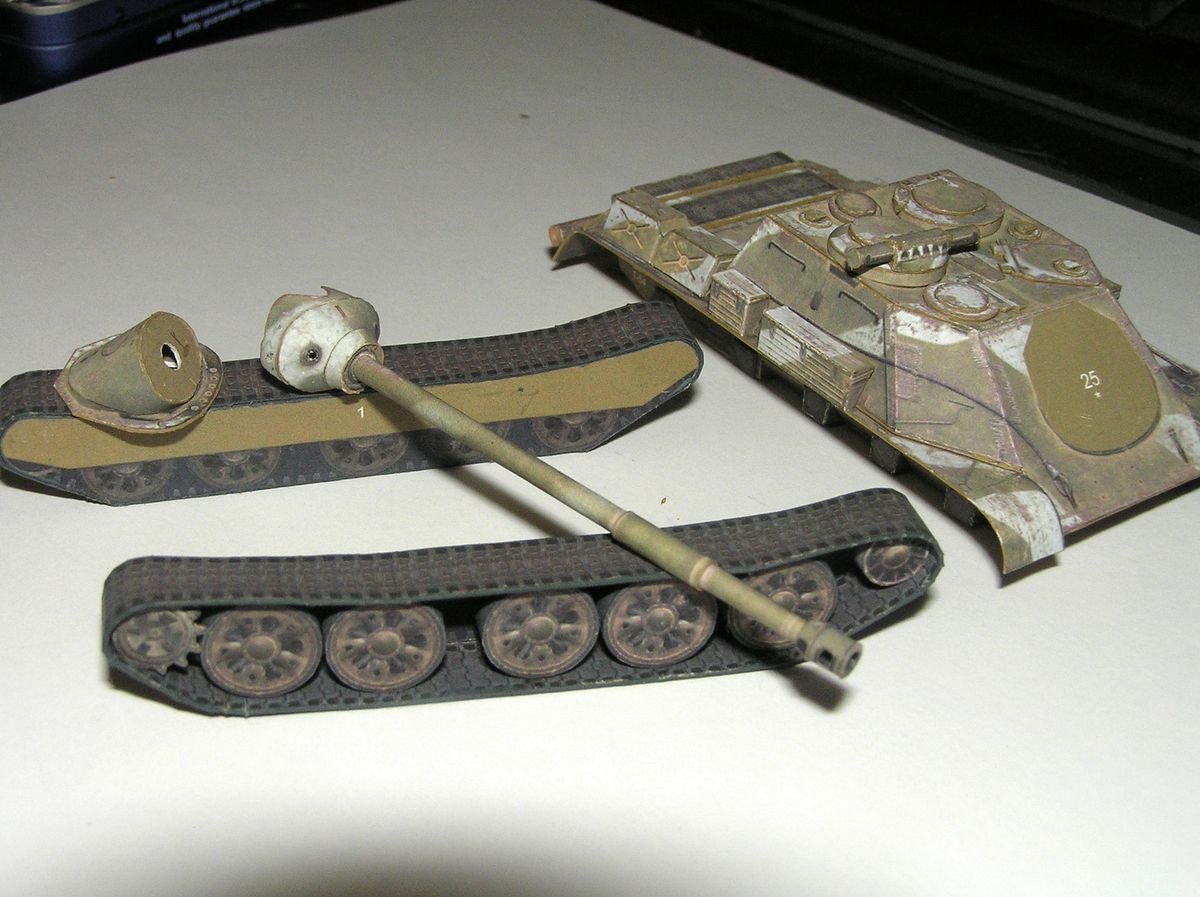

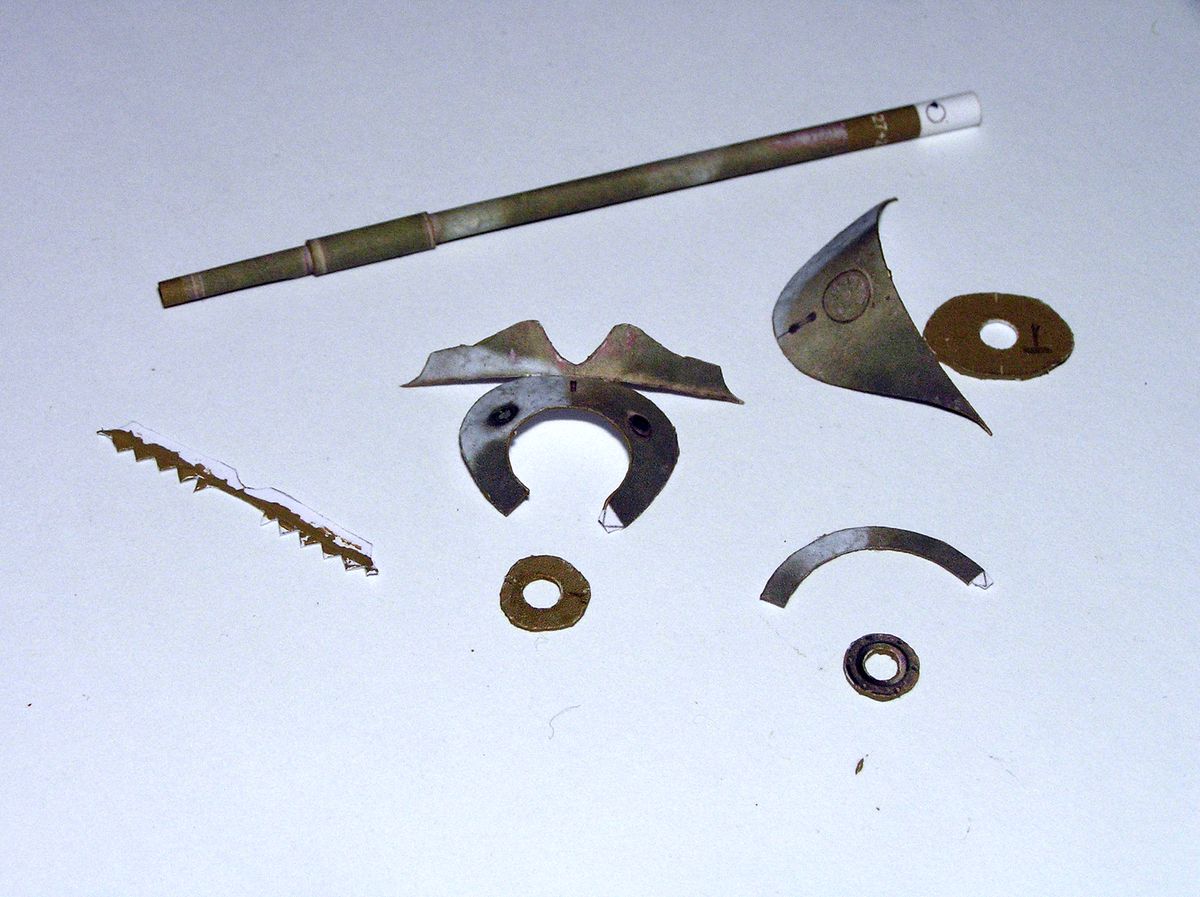

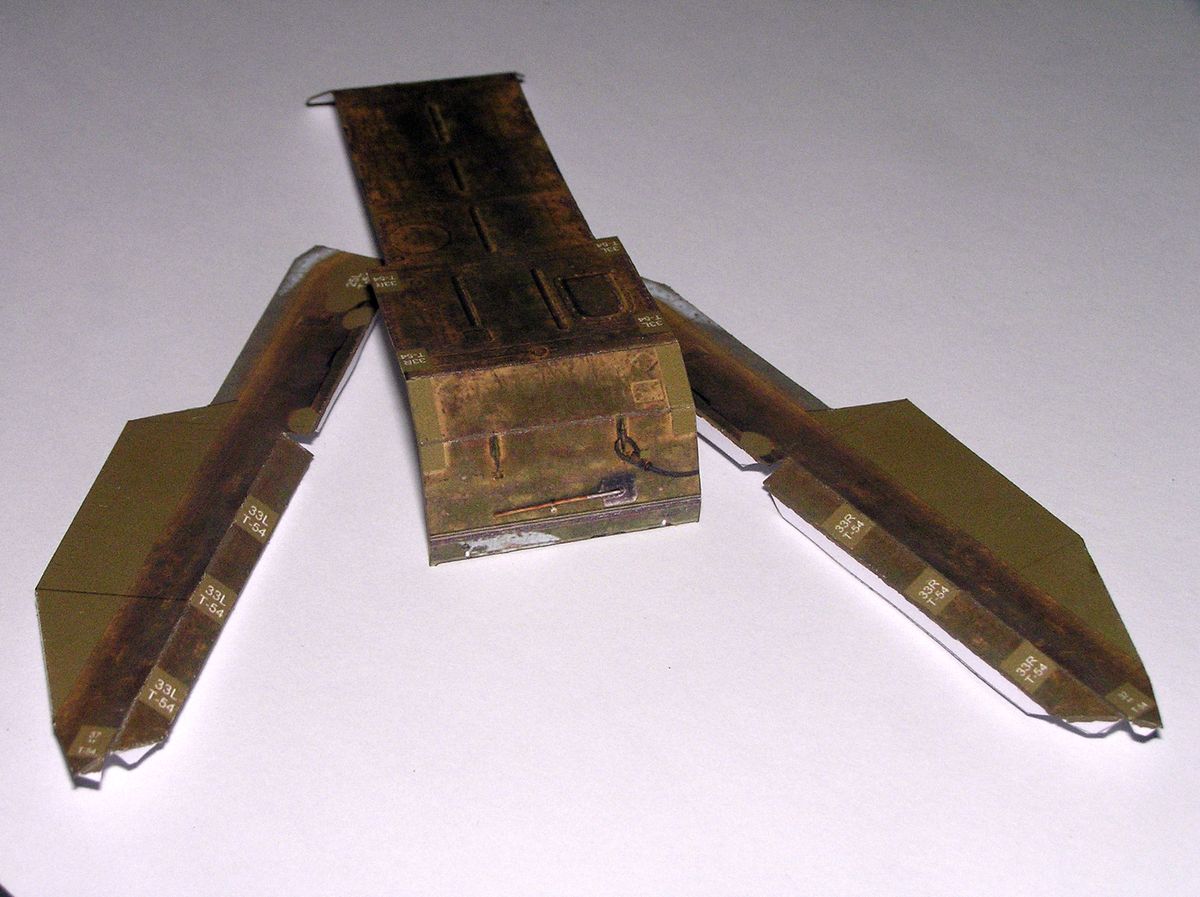

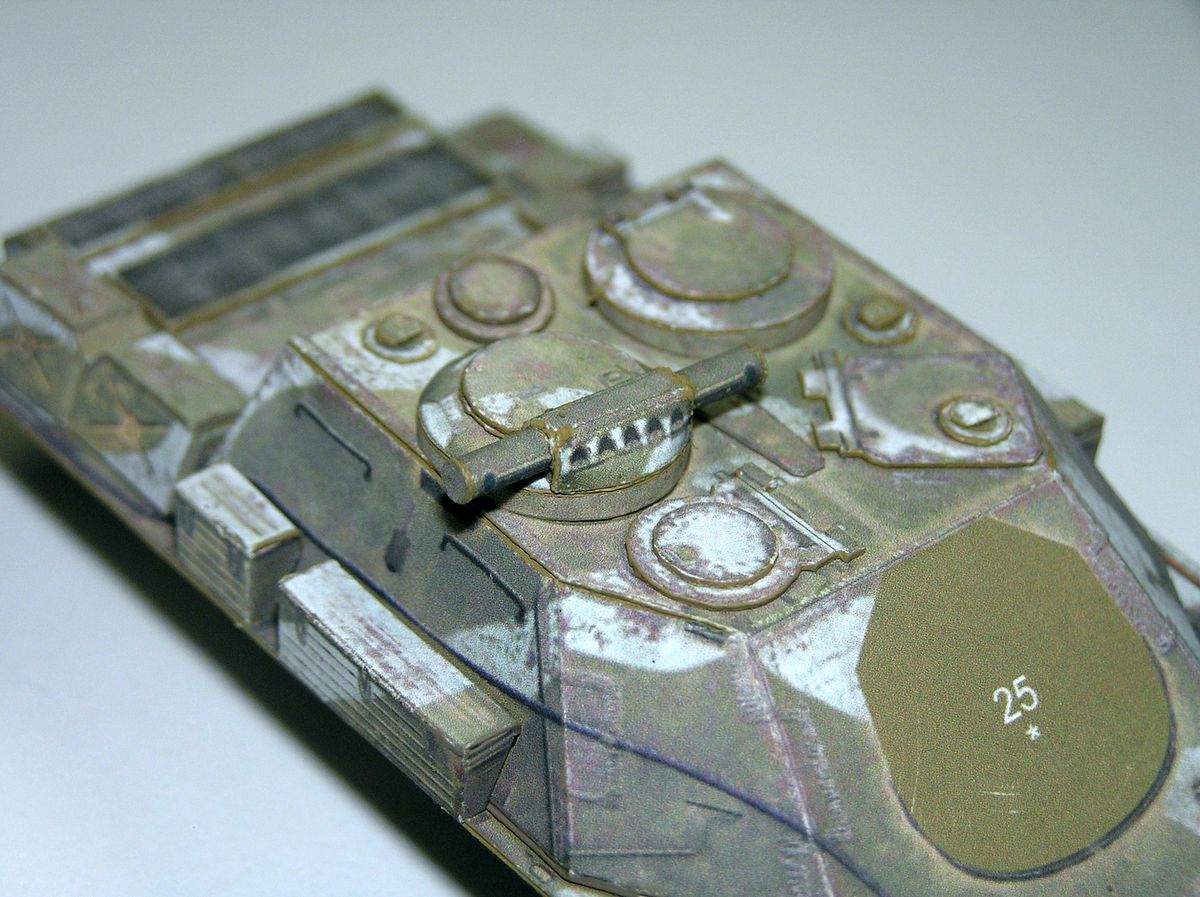

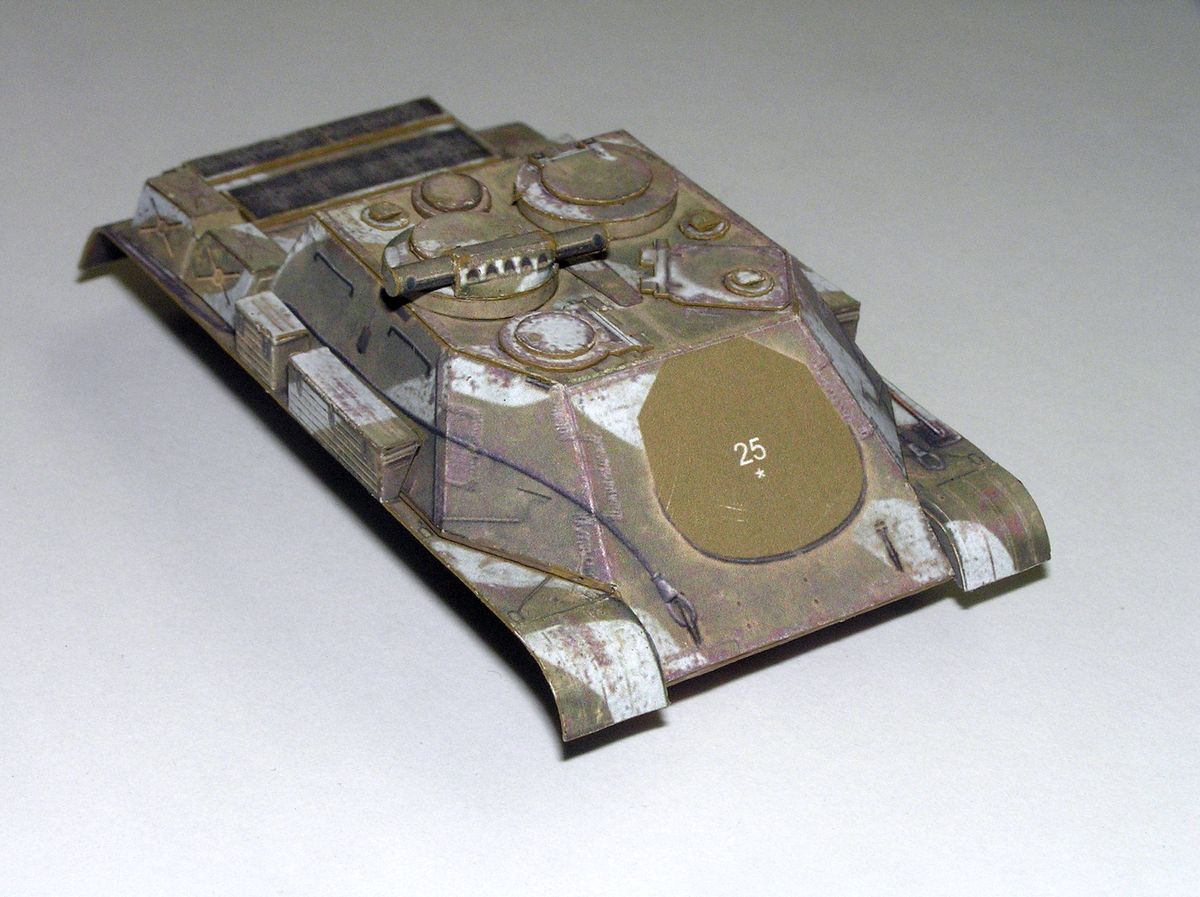

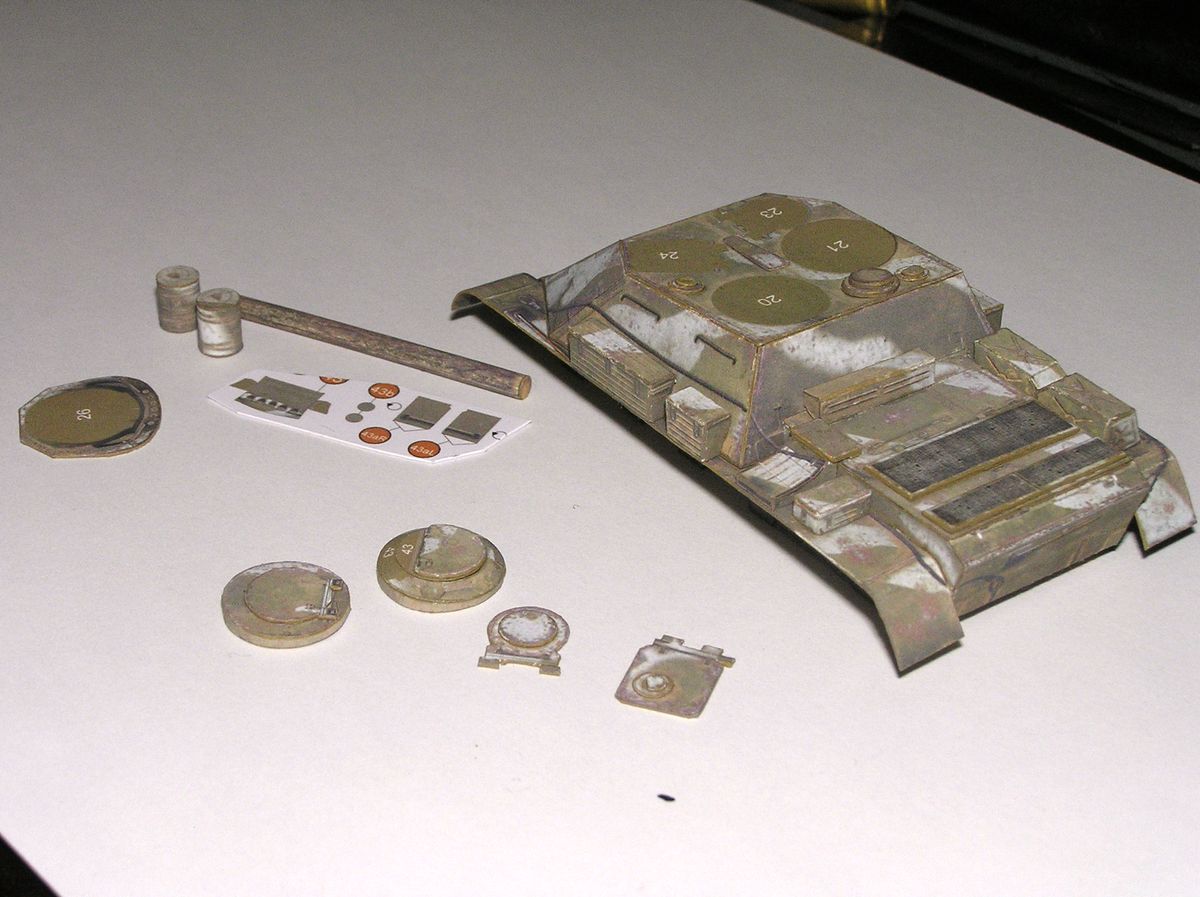

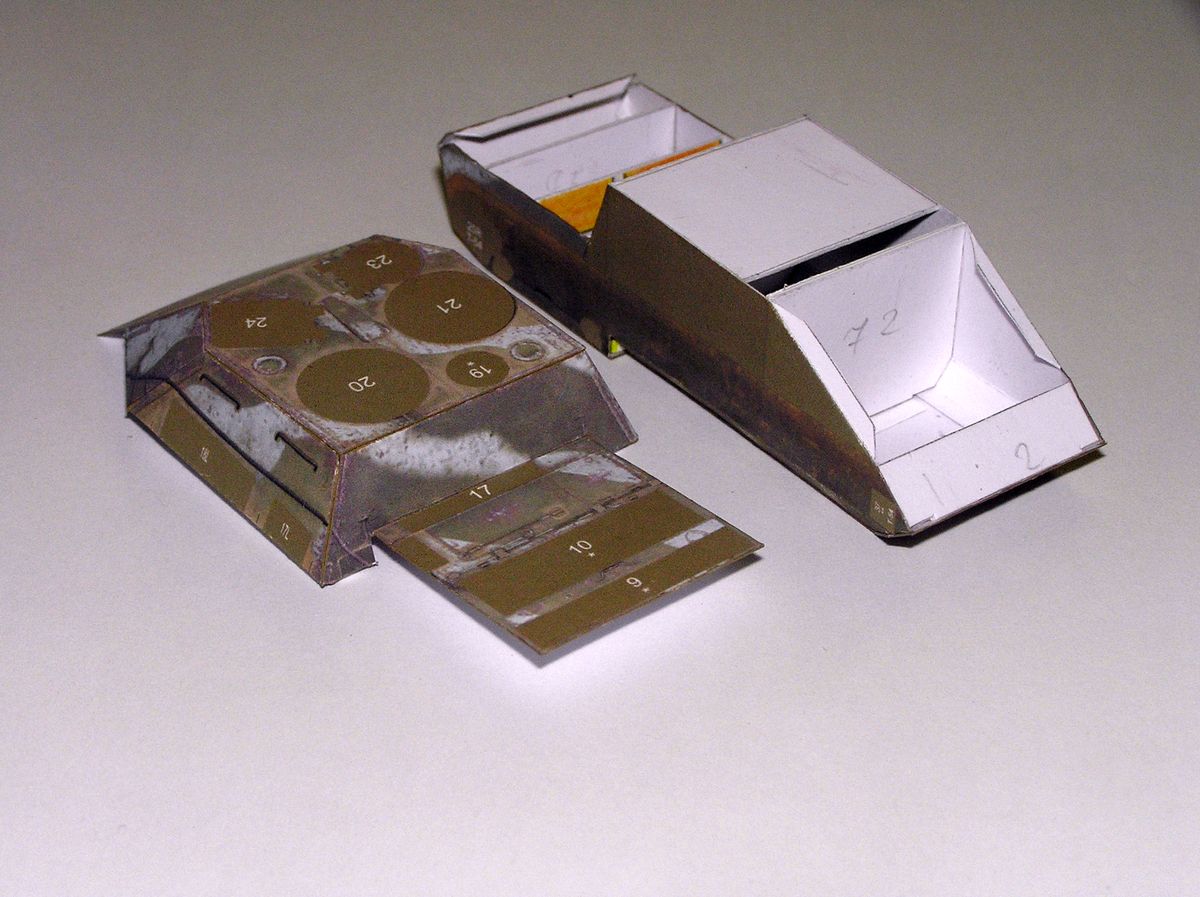

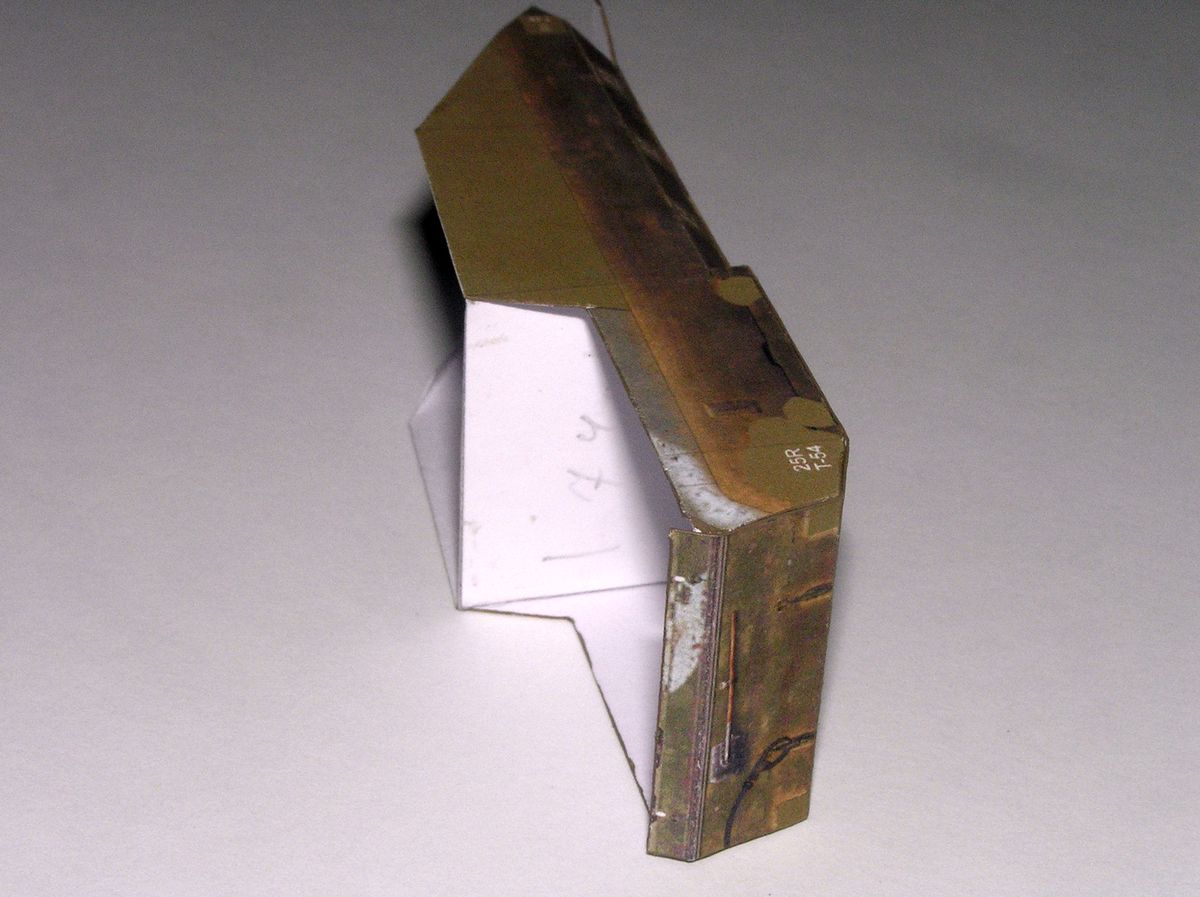

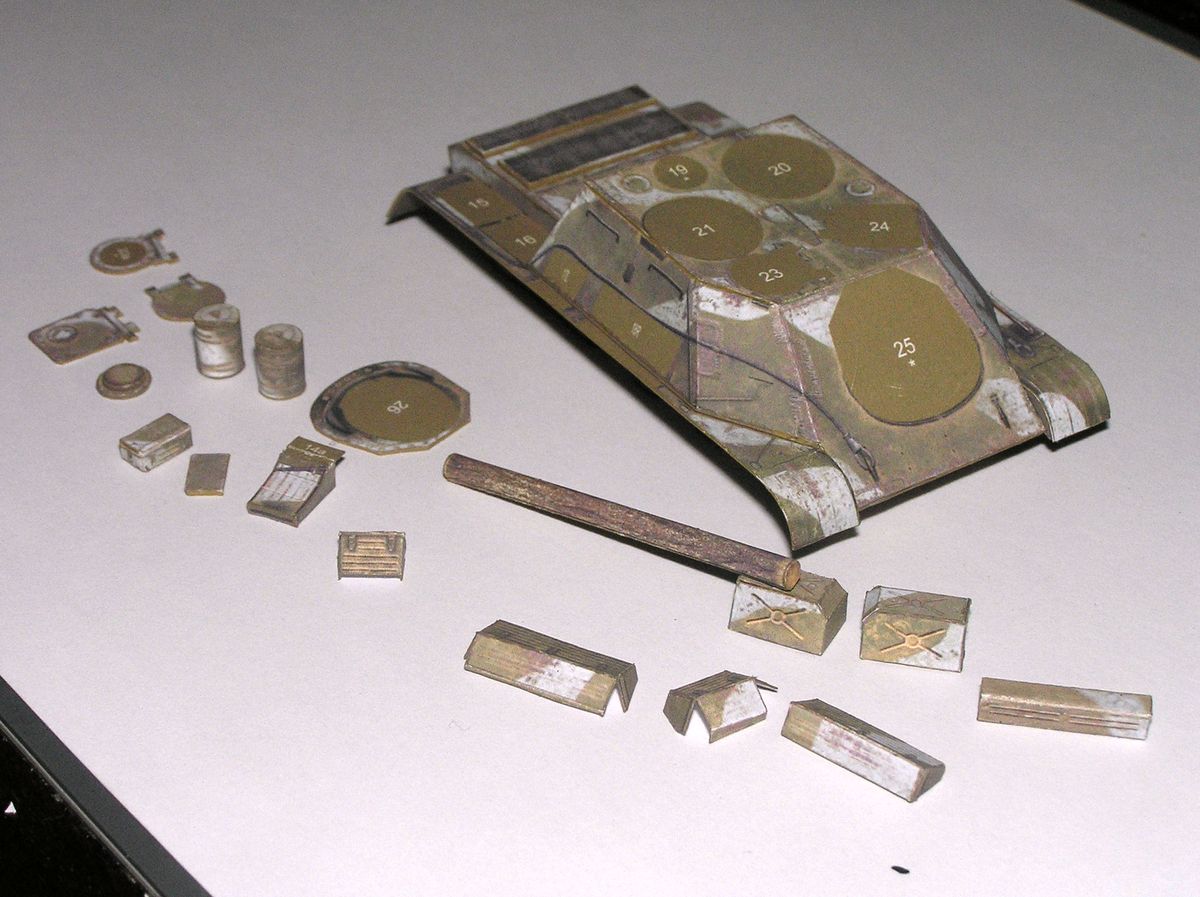

Собираем модель "СУ-122-54. Бронекоробочка" Всем привет! Очередной полезный рассказ от нашего известного автора Targo_Kain, (стиль изложения автора сохранен). Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Предыдущие статьи автора: "M103", "Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, Mark I 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-13829900-1476783255_thumb.jpg В этот раз начал с ходовой. Эта ходовая у нас уже была – внезапно в нашем самом первом и подробном гайде по сборке модели танка Т-54. Один в один, только оттенок другой. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-55467600-1476783256_thumb.jpg Собираем корпус. На фото детали 69 – боковушки, и 70 – низ корпуса. Я решил показать сборку более сложного варианта корпуса, а выбор за вами – делать упрощённую ходовую или взять ходовую от Т-54 МТ. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-65912800-1476783257_thumb.jpg Одна из боковин 69 приклеена к низу корпуса. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-75713600-1476783258_thumb.jpg Точно так же приклеиваем вторую боковину. НЛД и задняя часть МТО – потом, когда убедимся, что всё ровно. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-06947300-1476783260_thumb.jpg Прижимая боковиной к ровной поверхности, приклеиваем заднюю часть листа МТО детали 70. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-21545500-1476783261_thumb.jpg Теперь вклеим шпангоут 74, опять же прижимая боковиной или дном к ровной поверхности, дабы избежать нарушения геометрии. Это очень важно. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-07539800-1476783262_thumb.jpg Вклеен шпангоут 72, где-то там внутри шпангоут 71, и дополнительно вклеен ещё лист под крышу рубки. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-77085500-1476783263_thumb.jpg Боевая рубка, деталь 7. Подготовлена к склейке. Обратите внимание – допущена небольшая ошибка (модель тестовая) – там сзади, где посадочное место для детали 17 (на самом деле у вас будет посадочное место для детали 7а) – линия изгиба должна быть над циферкой 17, а не под ней. На следующем фото уже будет правильно. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-05536900-1476783265_thumb.jpg Здесь ошибка в детали 7 уже устранена, а сама рубка склеена. Также видно ещё один дополнительный шпангоут в нижней части ВЛД корпуса, а также парочка шпангоутов в МТО. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-22006900-1476783266_thumb.jpg Приклеиваем к собранной детали 7 детали 6, сначала длинным клапаном, потом короткими. Обратите внимание на две странные полоски с загнутыми концами на переднем плане. Это будет опорной ступенькой для деталей 6 снизу и для блоков ходовых сверху. Я их вырезал из второго комплекта корпуса – деталь 1 и наклею на боковые стенки корпуса. Благодаря им можно отрезать клапан с деталей 6 и ровно без наплывов посадить их на место. Собранная деталь 7 с детальками 6 должна точно и плотно сесть на каркас крышей. Возможно, будет проще это сделать, если совсем отрезать по линии изгиба горизонтальную часть детали 7 от остальной рубки и приклеить на каркас отдельно. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-35263200-1476783267_thumb.jpg Корпус собран, собираем крылья. Снова ж таки – точно такие же в Т-54. Ну взял от Т-54 МТ детали на корпус под ходовую – вон те треугольные "штучки" – детали 33 из Т-54 МТ. Одна штучка уже приклеена, две лежат на столе. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-24576200-1476783268_thumb.jpg Приклеиваем крылья к корпусу, следим, что бы совпадали посадочные места для ящиков на крыльях и на боковых стенках рубки – они обозначены цифрами 17 и 18. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-45570100-1476783269_thumb.jpg А теперь готовим эти самые ящики и коробочки. Такое впечатление что здесь их заметно больше чем у Т-54 ки! А люков так точно больше – 4 штуки против 2.Значит слева чуть вдали заготовки трёх люков и колпака вентилятора, потом ближе дополнительные баки, ещё ближе ящик номер 13 и выхлопной бокс 14, совсем спереди ящики 15, 16, 17 и 18. Правые склеены, левые 17 и 18 ещё нет. А и ящик 7а – узкий и длинный. Также видно склеенное бревно. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-33966100-1476783270_thumb.jpg Собираем комбашенки. Точнее уже собрали. Ничего сложного, хотя полоски деталей 20 и 21 захотят некоторого внимания. Кстати эти две детали идут и в упрощённый вариант сборки комбашенок и в усложнённый. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-19878000-1476783271_thumb.jpg Люки и башенки наклеены. Также собран дальномер из сложного варианта. Кому покажется таки совсем сложным – можно собрать упрощённый плоский – детали 22. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-36799200-1476783272_thumb.jpg Снова дальномер, сложный вариант, специально укрупнённое фото, что бы показать как деталь 43 должна стыковаться с комбашенкой. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-35540700-1476783273_thumb.jpg Готовим орудие и детали маски. Думаю тут объяснять ничего не нужно, но для понимания формы некоторых деталей фото будет не лишнее. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-26705500-1476783274_thumb.jpg Продолжаем с маской – склеенные 76 + 76а, и справа – сборка блок деталей 77. Деталь 78а я сразу приклеил к стволу в нужном месте, а потом надел склеенное кольцо детали 78. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-52370200-1476783275_thumb.jpg После чего я посадил ствол деталью 78 на склеенный блок 77. ДТК – детали 30,31 и 32 лучше собрать отдельно после чего приклеить на ствол. Осталось "слепить" всё, что на фото, в единое целое. 20 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2016/post-4861458-0-57109000-1476783277_thumb.jpg Блоки ходовой я приклею на вот такие вот точки клея – вдруг захочется собрать копийную ходовую – можно будет оторвать ванночки и приклеить комплект сложной ходовой от Т-54 МТ. Далее фото готовой модели ↓

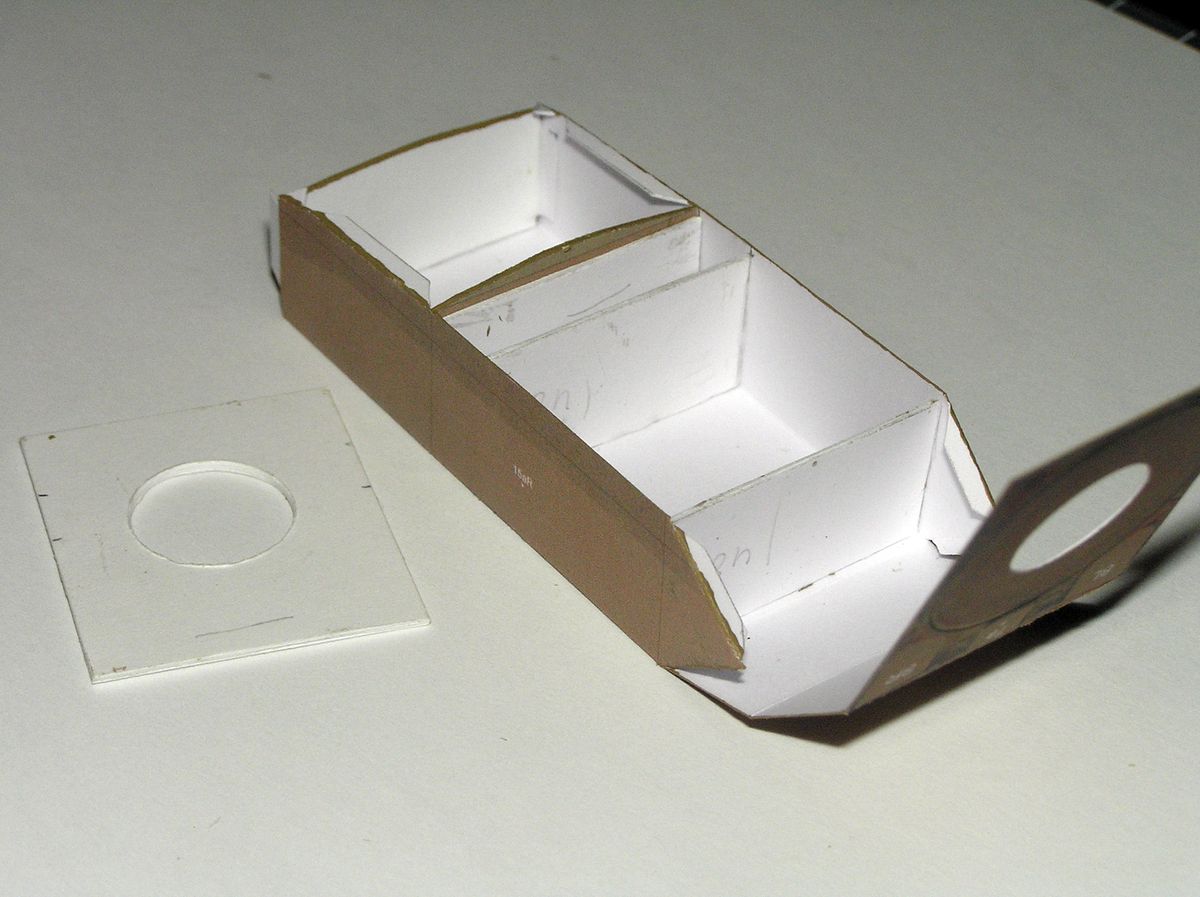

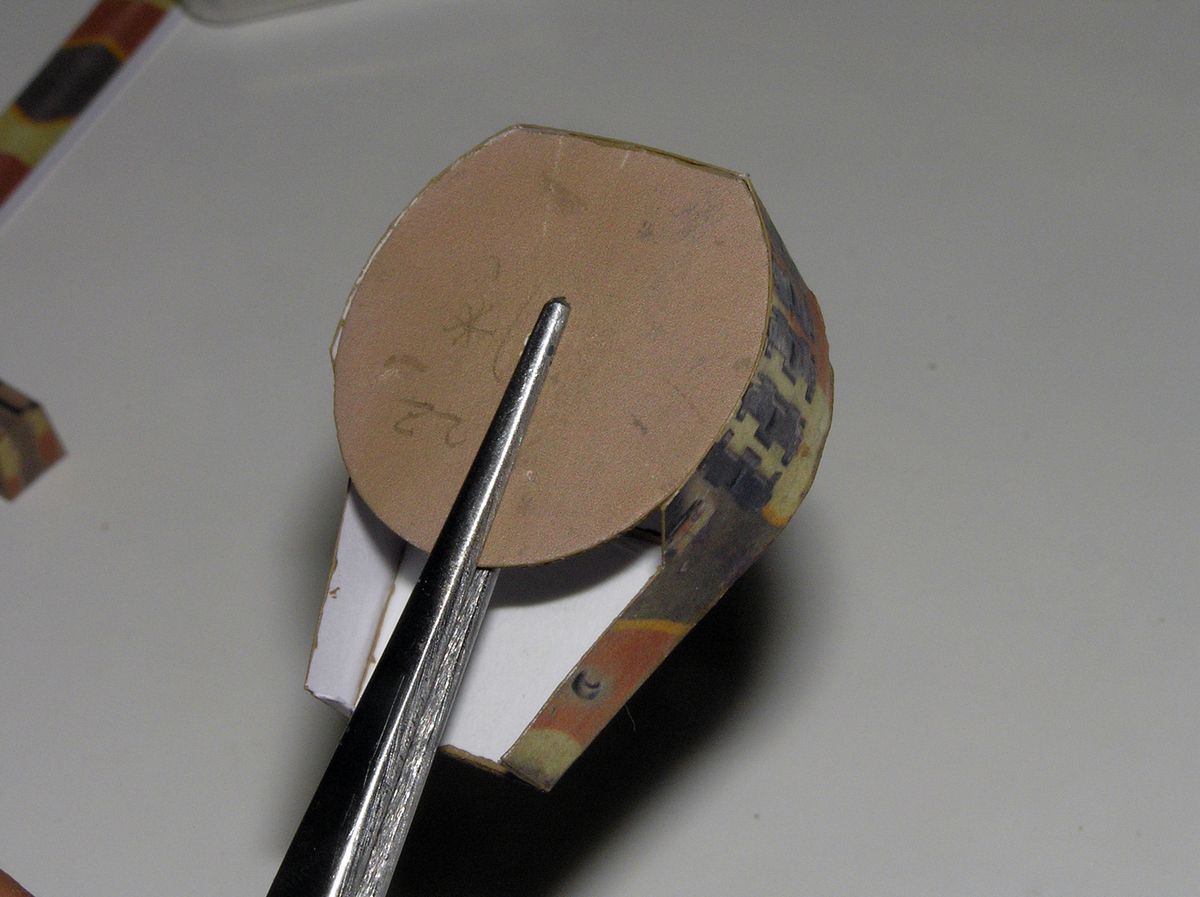

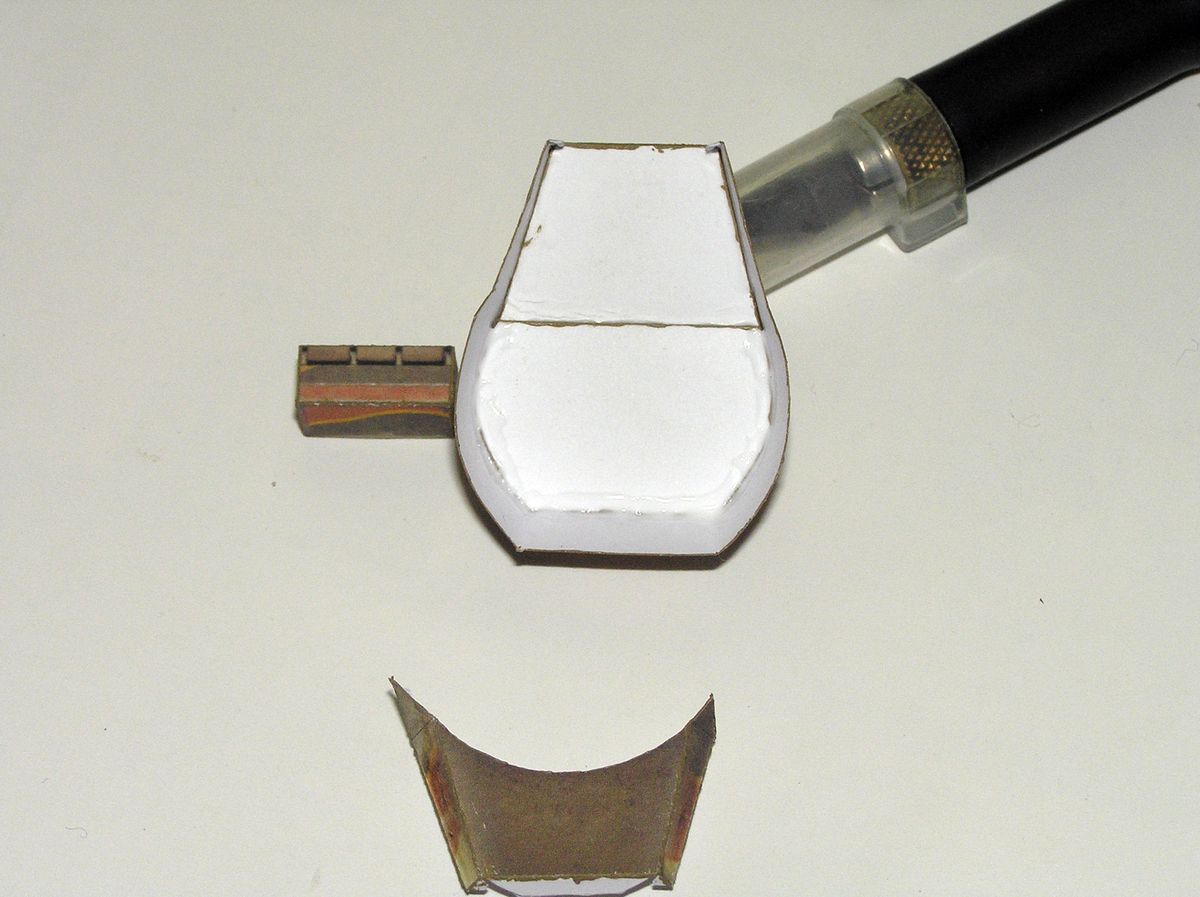

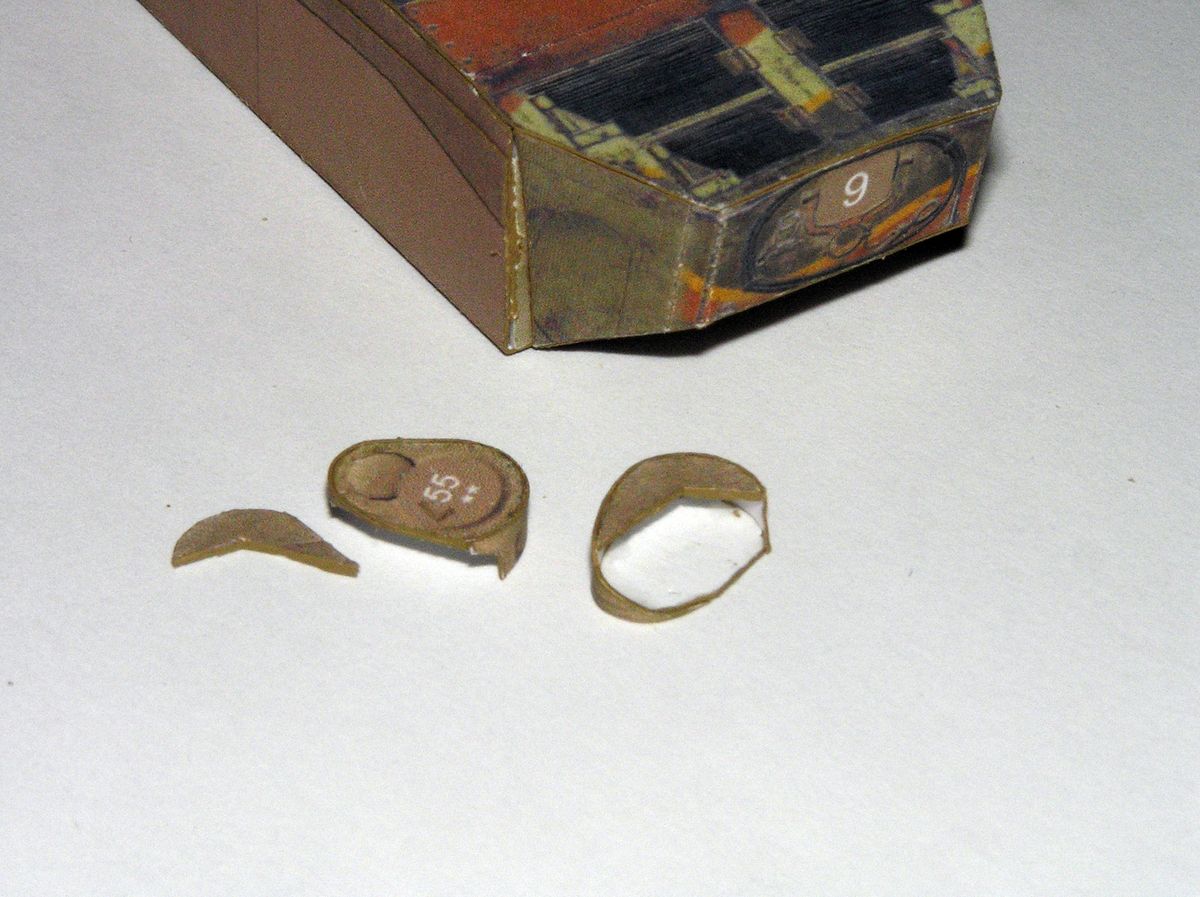

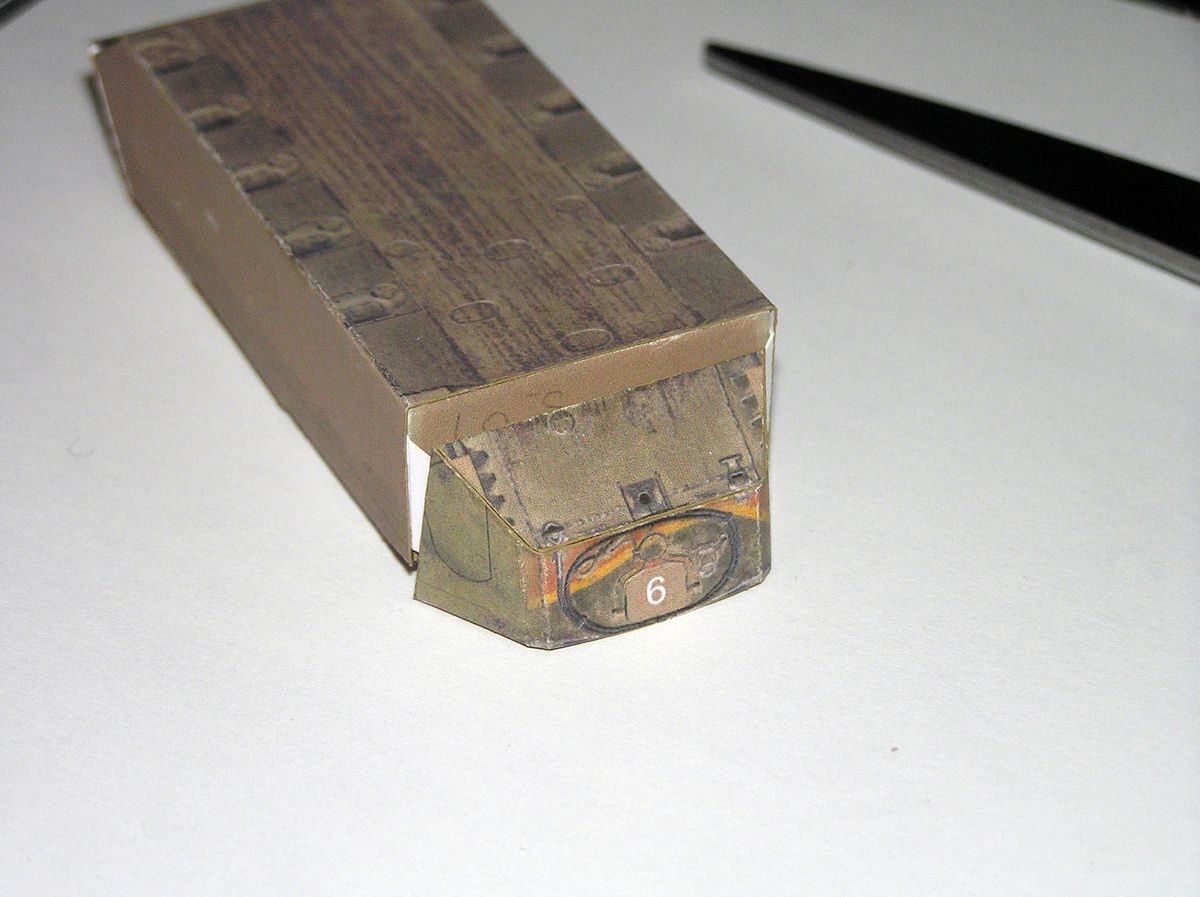

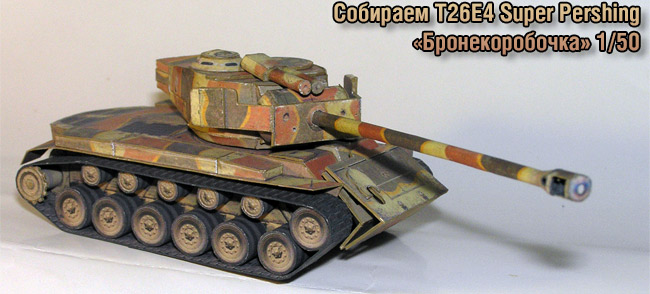

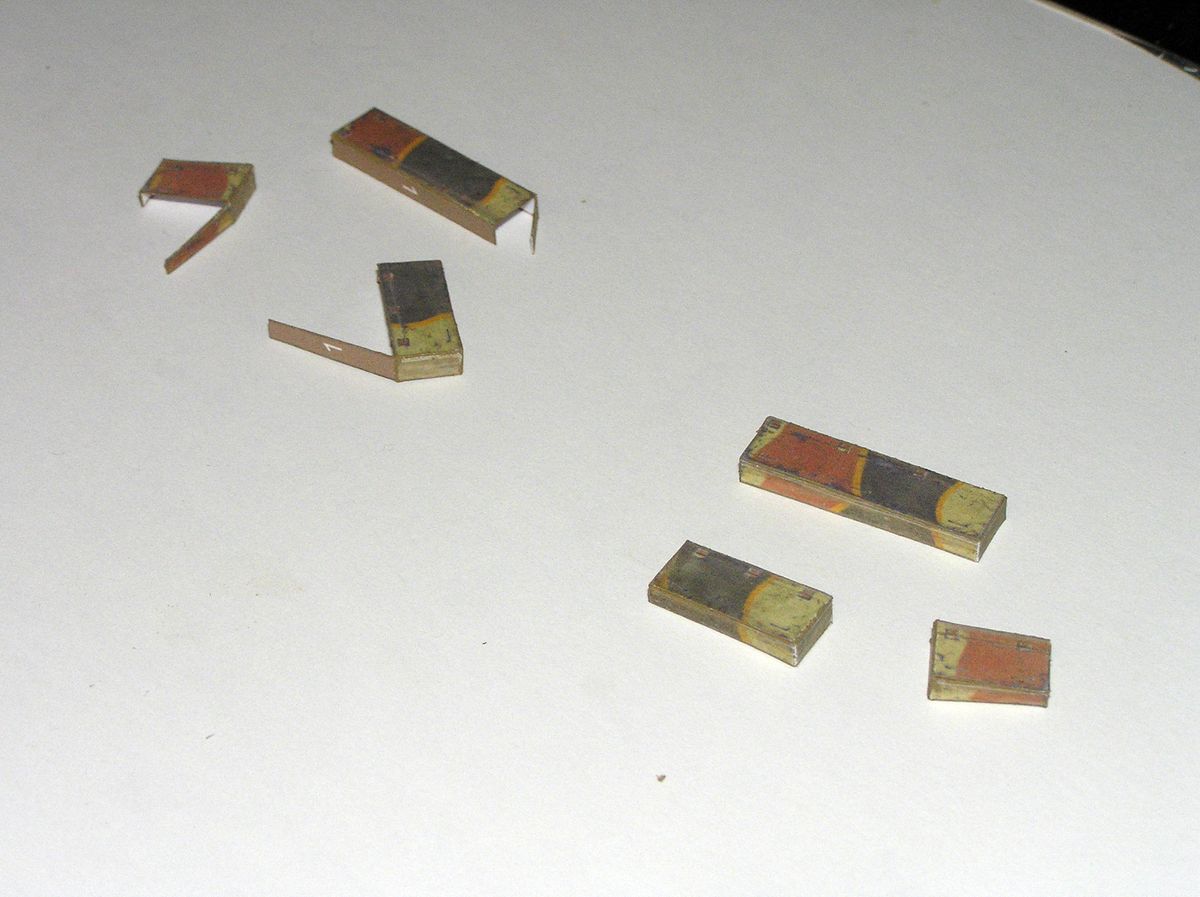

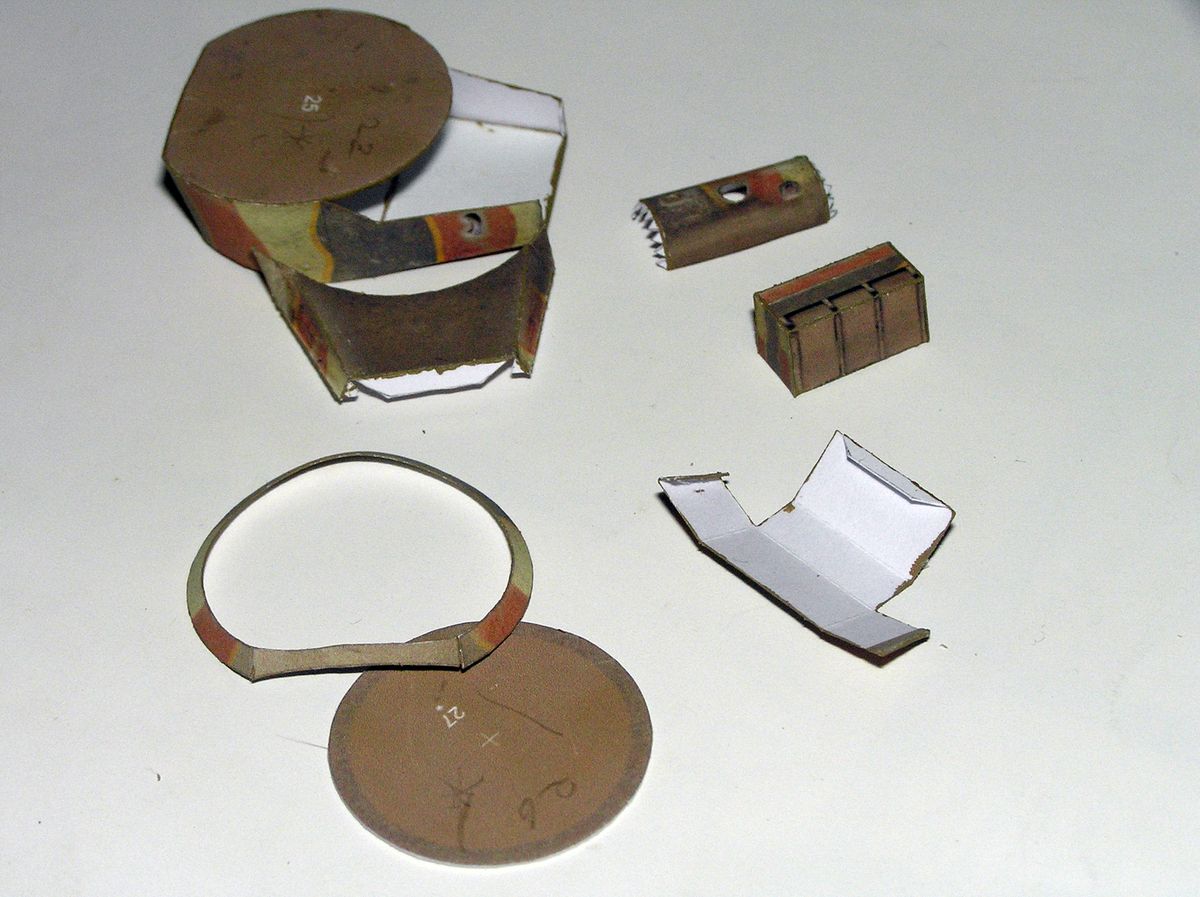

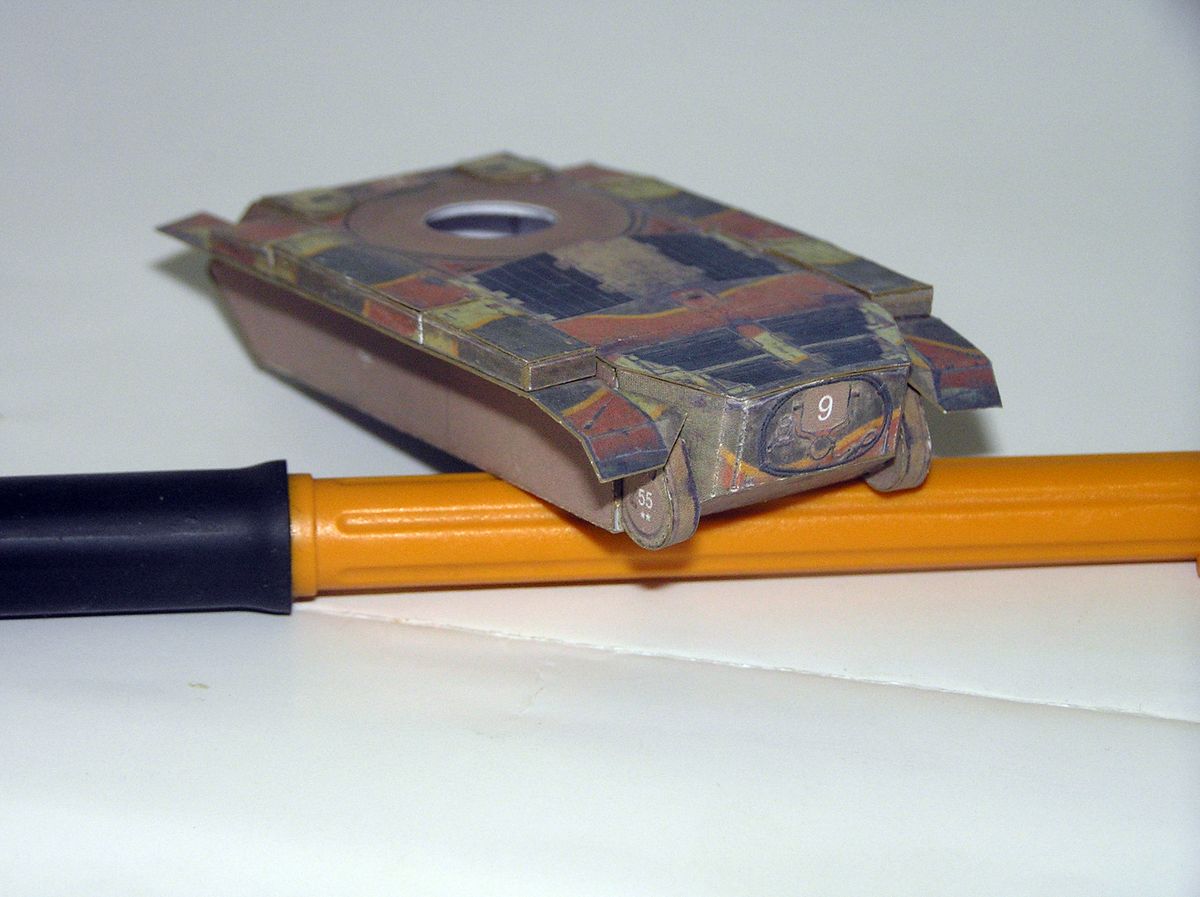

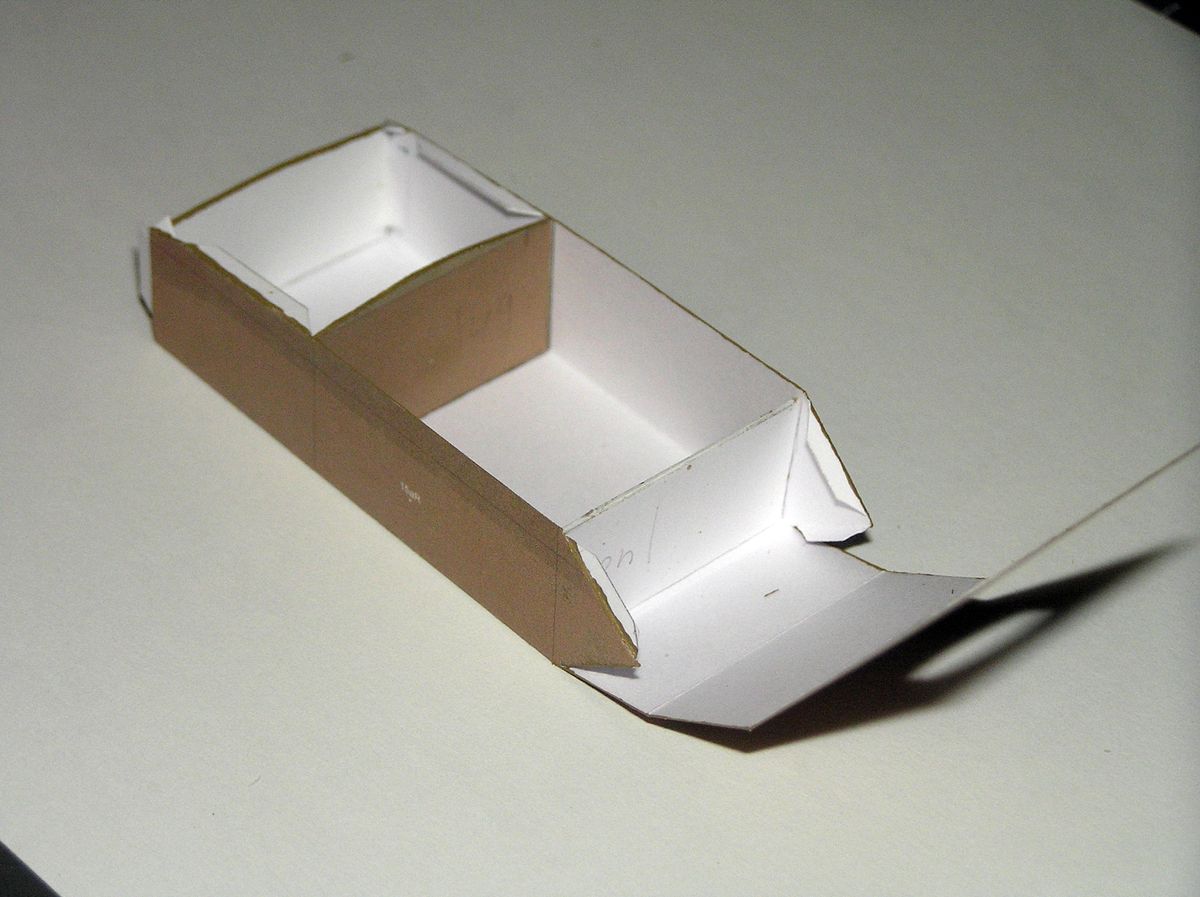

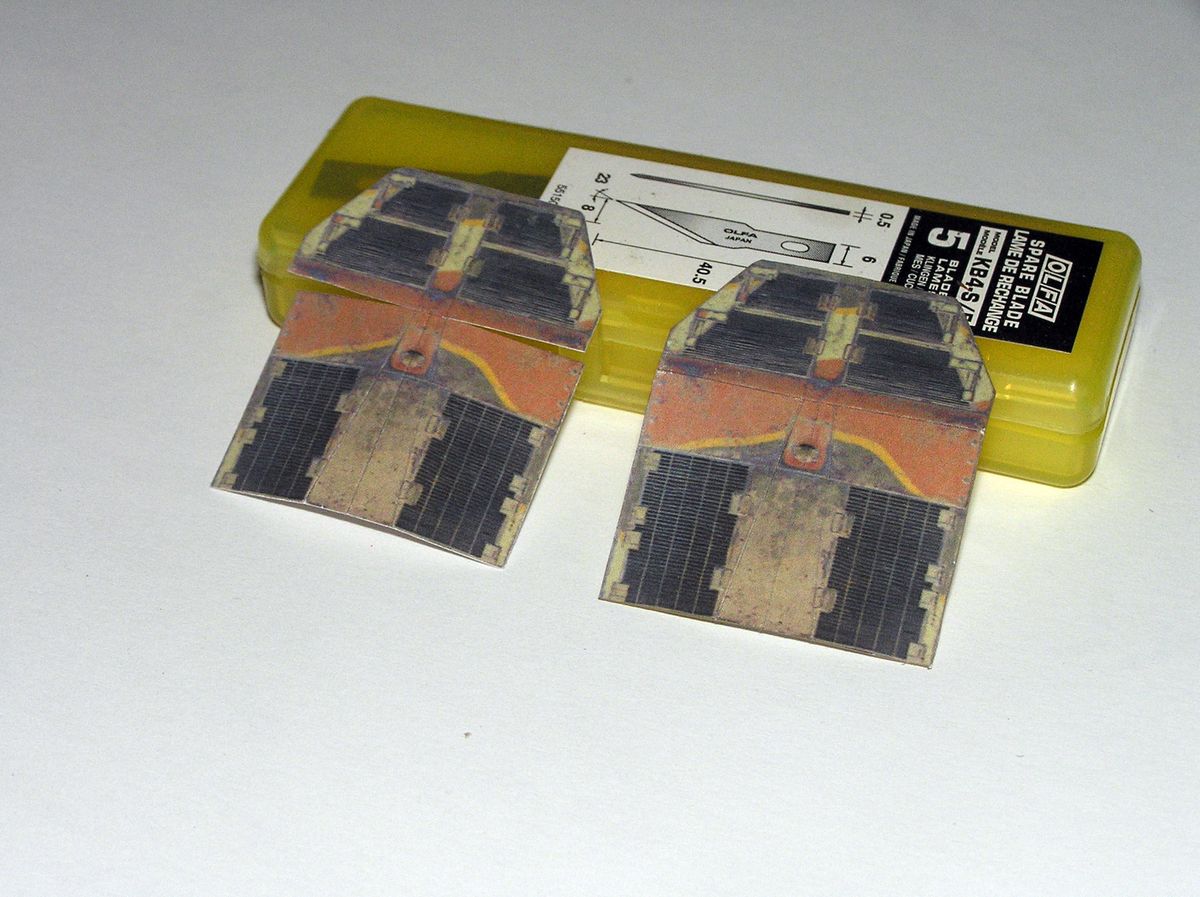

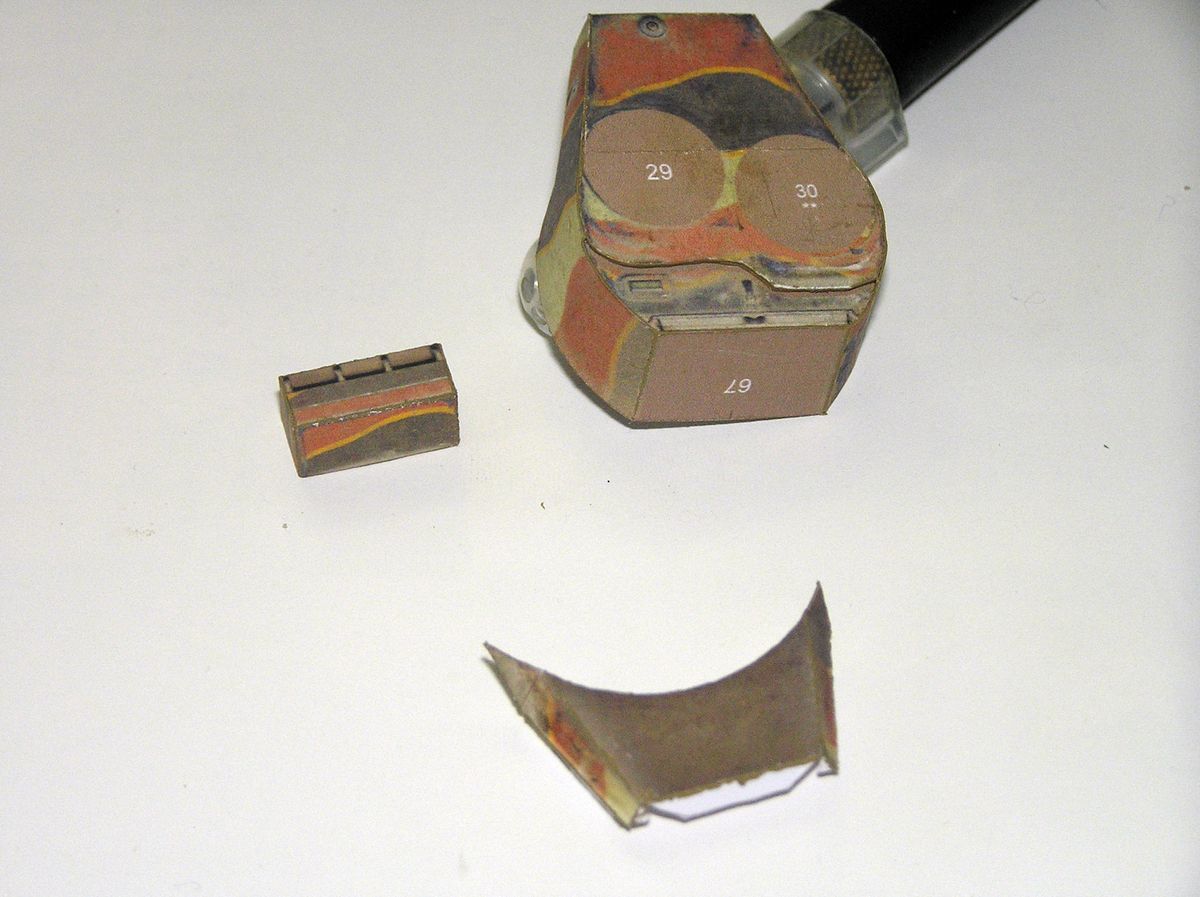

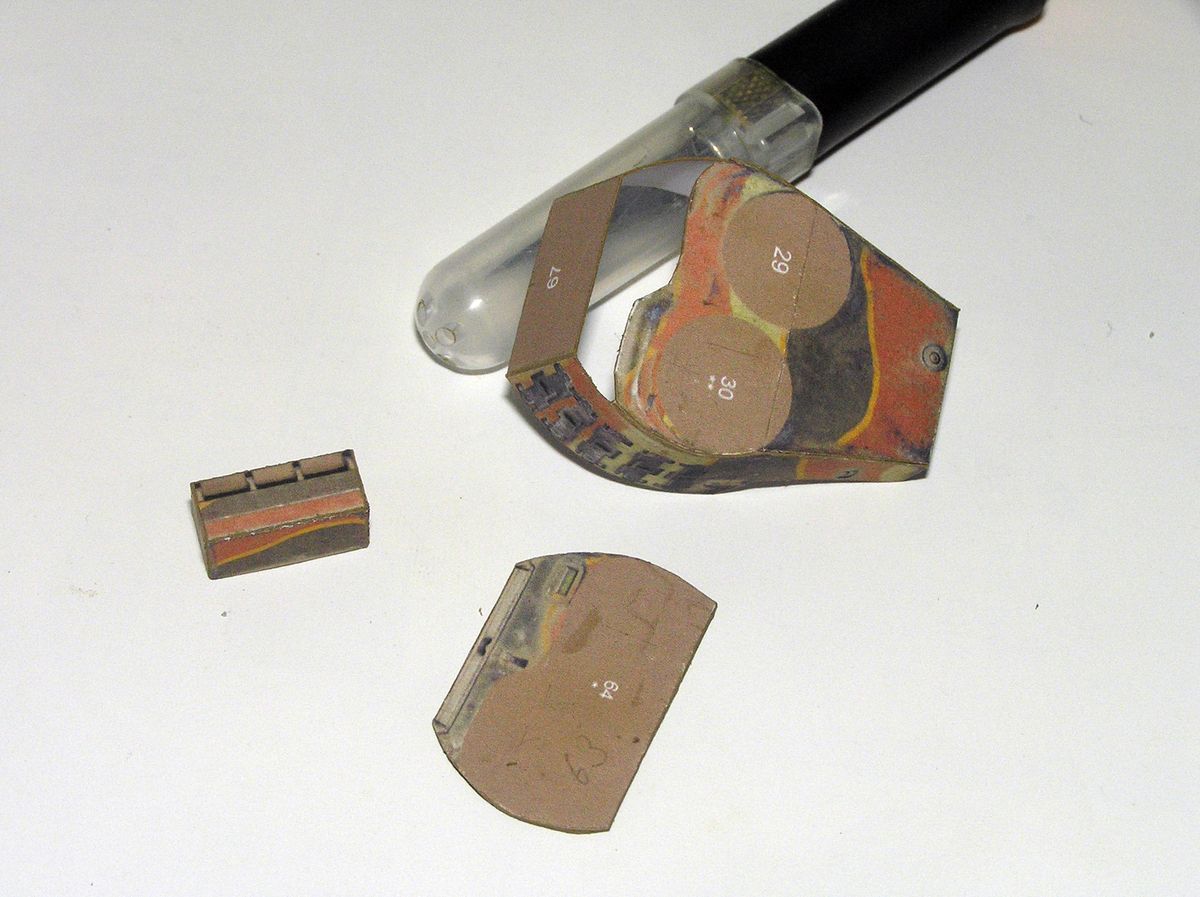

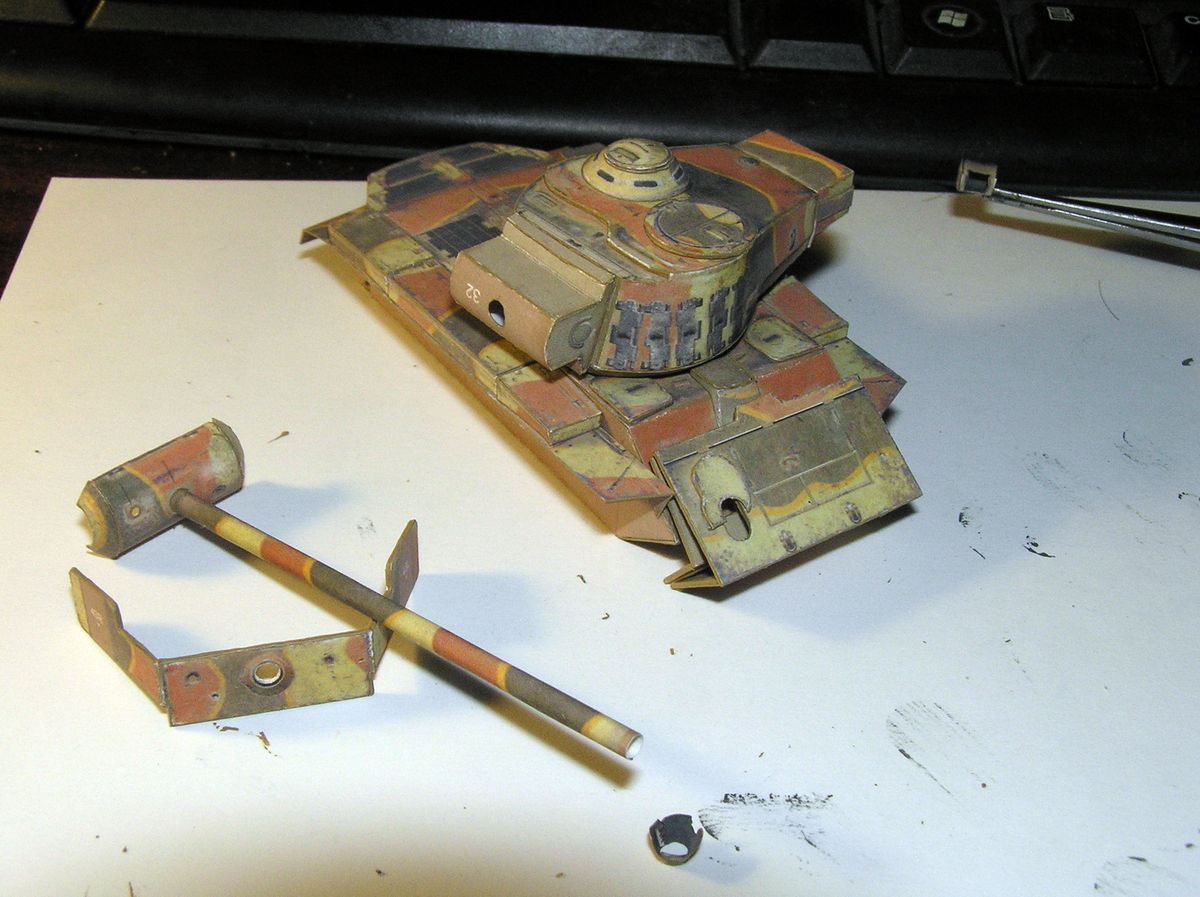

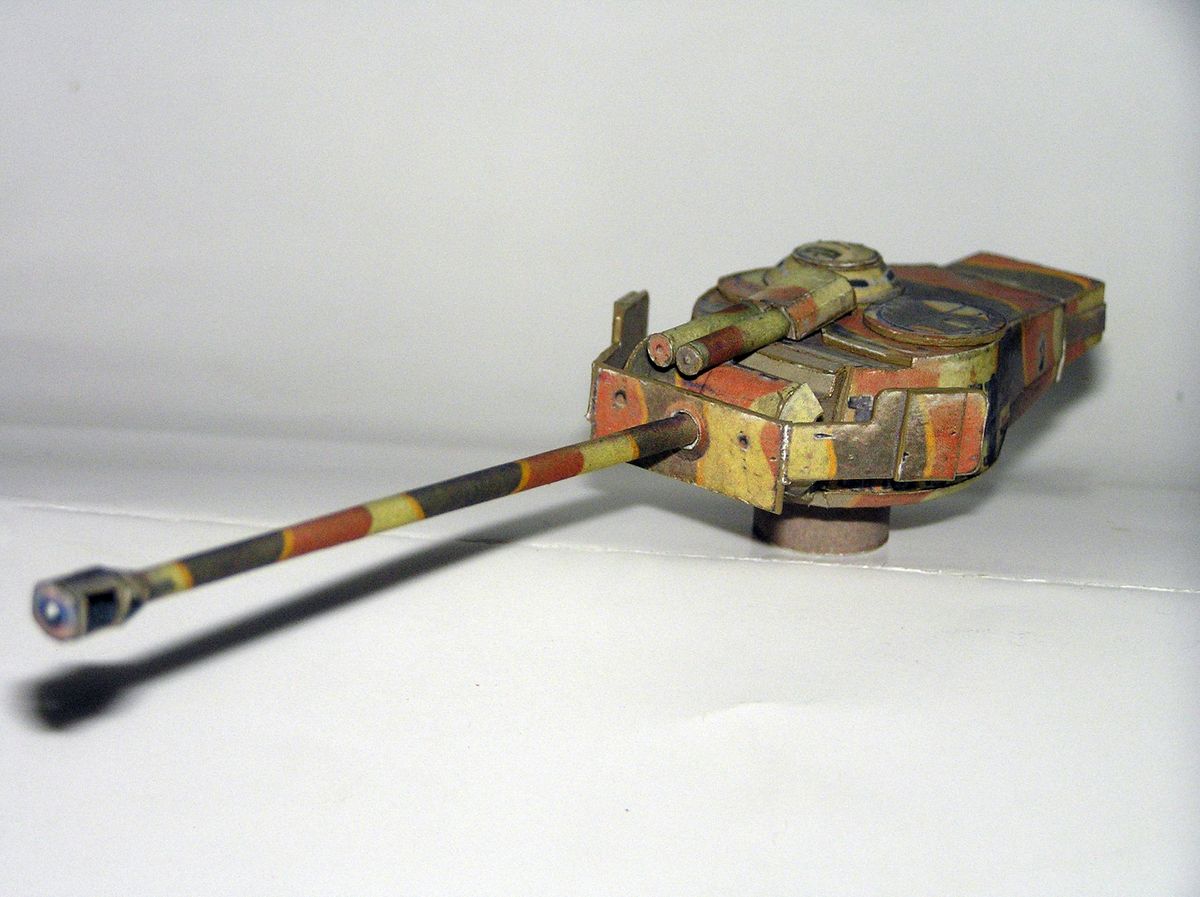

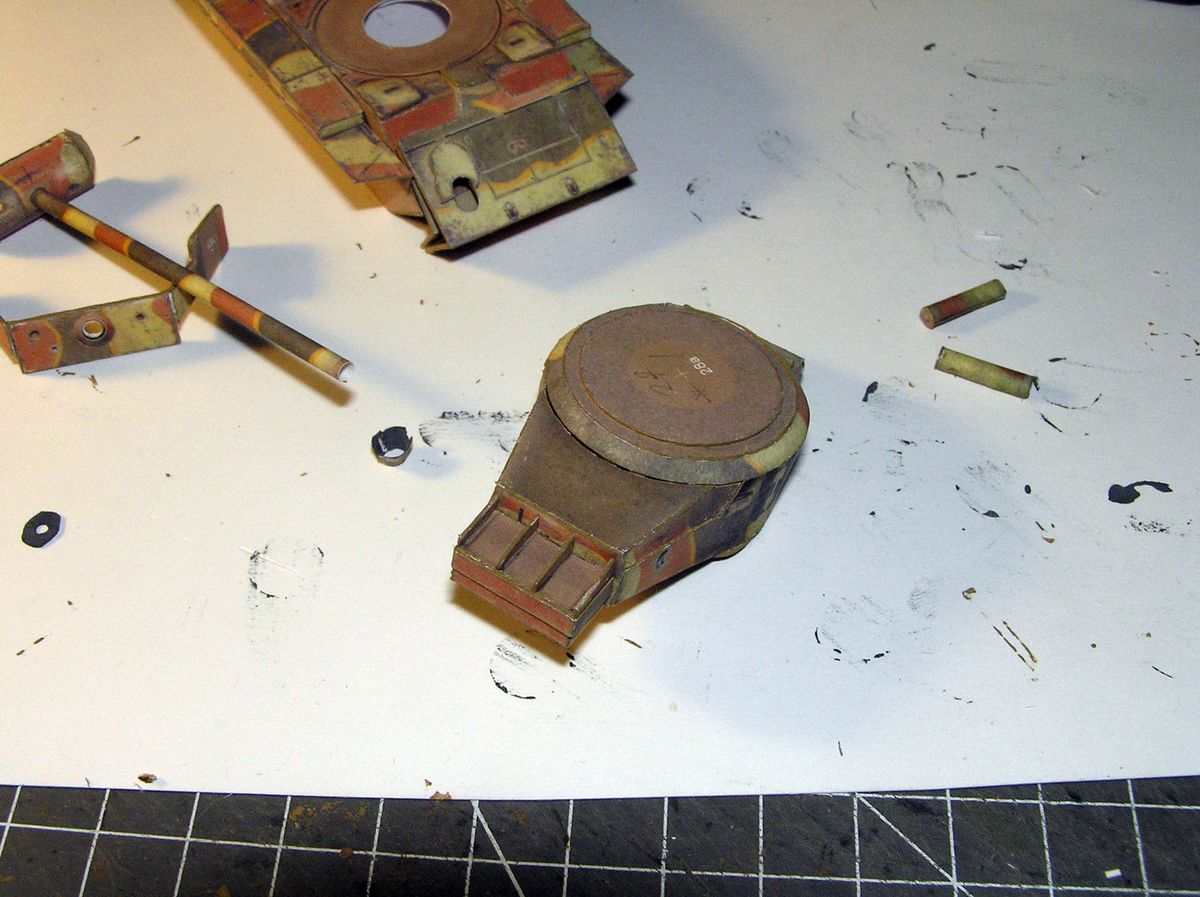

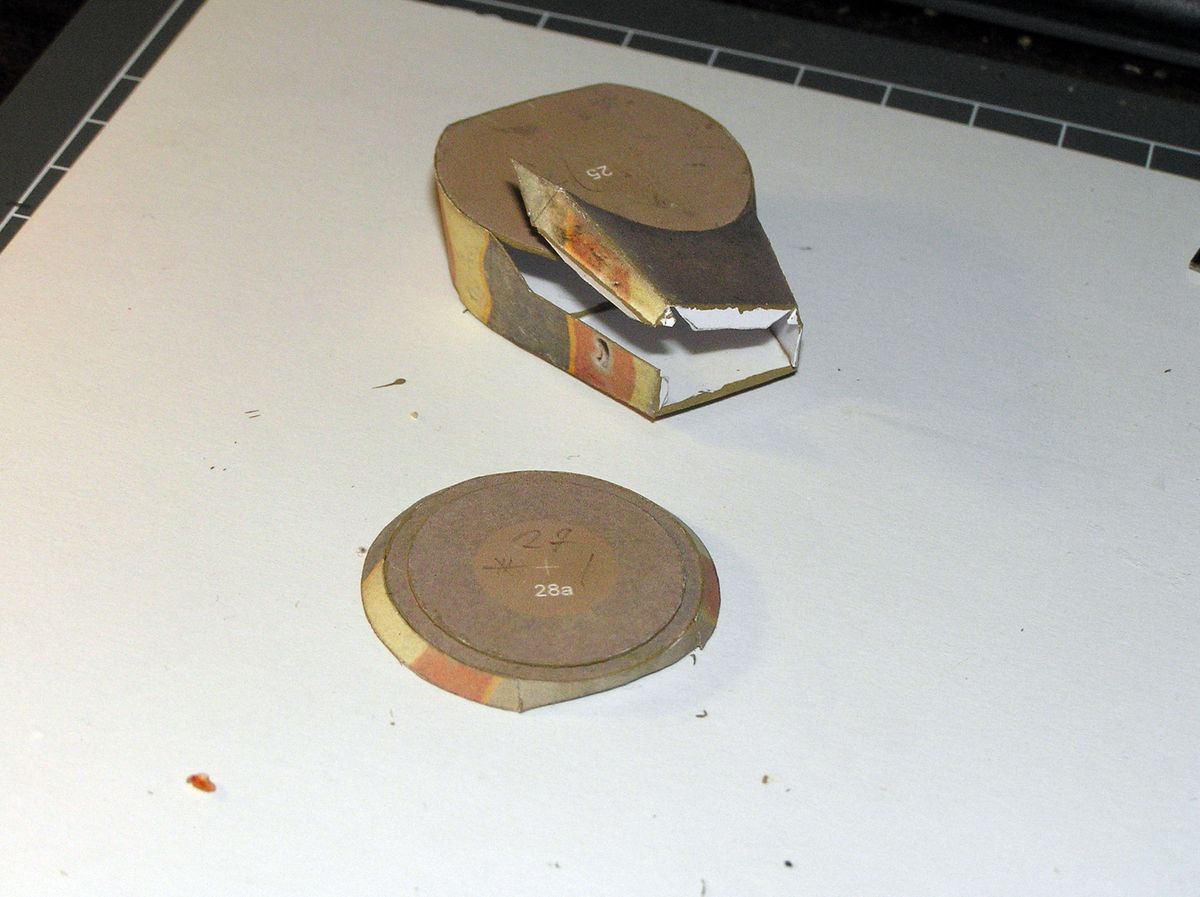

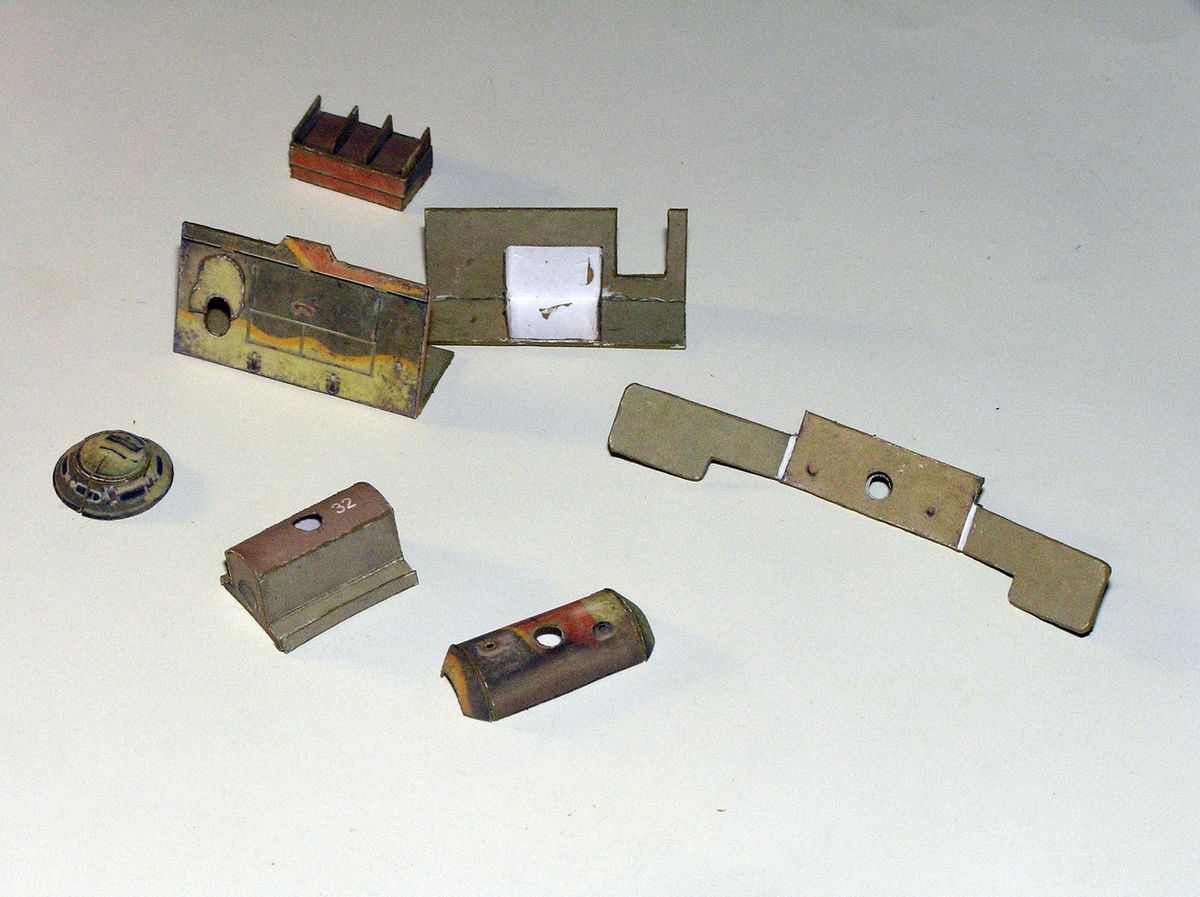

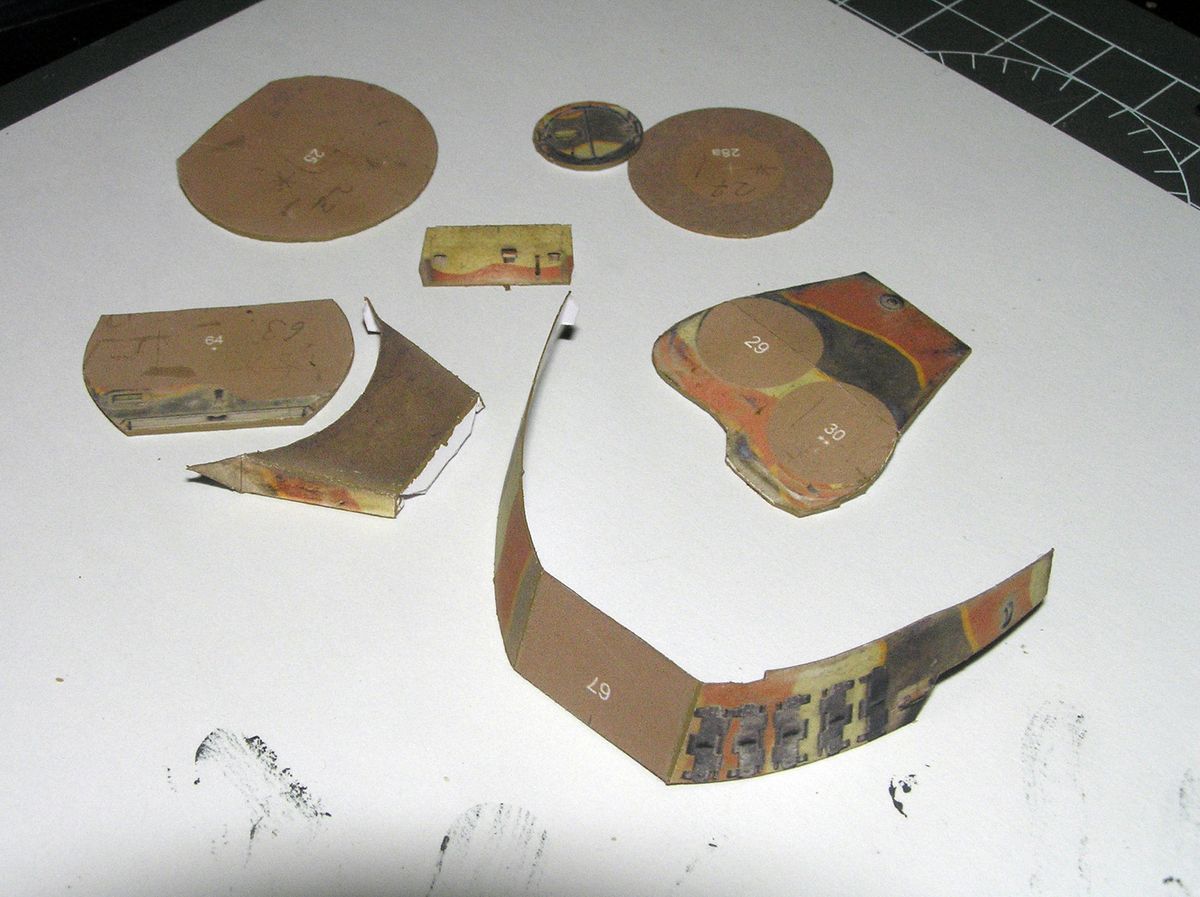

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-23046000-1471249647.jpg Очередной рассказ от нашего "бумажного гуру", Targo_Kain, о сборке модели танка из брошюры T26E4 Super Pershing. Бронекоробочка (стиль изложения автора сохранен). Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Предыдущие статьи автора: "M103", "Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, А теперь приступим к сборке! 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-60596300-1471249694_thumb.jpg Начнём, как обычно, с корпуса. Планирую вставлять дополнительные шпангоуты. На фото пока только штатные, из брошюры. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-67135600-1471249695_thumb.jpg А здесь уже пара дополнительных шпангоутов, причём один из них впритык к штатному, деталь 49. Это для того, что бы отрезать от крыши корпуса клапан и посадить его на место более красиво. Да – сборка будет более сложного варианта, что корпуса, что башни. Но на самом деле всей сложности – буквально несколько дополнительных деталей. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-60139900-1471249696_thumb.jpg На фото две детали 53 – крышка МТО. В одной сделаны разрезы как по инструкции, в другой – нет, но согнуты по линиям разрезов. Углы изгиба совсем небольшие – поэтому я выбрал вариант с сгибанием – так проще и даже аккуратнее. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-57222700-1471249697_thumb.jpg Здесь сборка в единый блок деталей 52 и 53. Склейка встык – деталь 52 у нас по инструкции клеить на картон. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-54938500-1471249698_thumb.jpg Примерка сборки деталей 52+53 к корпусу. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-69706300-1471249699_thumb.jpg Подготовка блока деталей 54. Такие детали есть только в "сложном" варианте корпуса. На самом деле ничего сложного в этих деталях нет. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-68291500-1471249700_thumb.jpg Надкрыльевые ящики ЗиП. В дальнейшем – при монтаже крыльев можно поступить следующим образом – приклеить ящики к крыльям и после этого приклеить всё в сборе к корпусу – так будет значительно удобней. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-55160400-1471249701_thumb.jpg Вид на корму сложного варианта корпуса с уже смонтированными фрикционами – детали 54. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-68019300-1471249702_thumb.jpg Начнём башню. Все нужные детали для сборки короба башни вырезаны, торцы подкрашены. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-72686300-1471249703_thumb.jpg Собираем башню. После некоторого количества размышлений, я решил, что собирать лучше всего в следующем порядке – приклеим деталь 64 задней частью к детали 62 сначала с одной стороны, потом с другой. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-61229800-1471249704_thumb.jpg После чего вставим изнутри деталь 63. Если будет идти слишком внатяг – подточите края 63 мелкой наждачной бумагой. Но у меня легло без подточки. На фото также забашенный ящик ЗиП в простом варианте – 45, и задняя нижняя часть башни – деталь 21. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-63730600-1471249705_thumb.jpg Вид изнутри в башню, видно подклейку детали 63. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-72951200-1471249706_thumb.jpg Теперь вставим круглую деталь 22. Это примерка, деталь ещё не подклеена. Видим, что всё отлично садится куда надо. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-68281900-1471249707_thumb.jpg На фото видно почти готовую башню, с уже вклеенным полом 22, ещё один ящик ЗиП к башне – развёрнутый, сложный вариант, деталь 65. Концовки боковых листов этого ящика нужно согнуть по линии внутрь. Также заготовлены детали 25 и 26. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-62388700-1471249708_thumb.jpg На фото собранные вместе детали 25 и 26 – в склеенное кольцо детали 25 был вставлен кружок детали 26. А также процесс приклейки задней нижней части башни – деталь 21 (сначала вклеивается одной стороной к стенке башни на клапана). 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-63314000-1471249709_thumb.jpg Детали экранов корпуса и башни, комбашенка, детали маски орудия. Обратите внимание на белые линии экрана башни – деталь 42. Эта деталь, как и остальные экраны подклеиваются на картон. Но экран башни нужно согнуть под определённым углом. Поэтому изнутри детали слево-справа отступив от линии изгиба примерно на 1мм кончиком ножа с наклоном в стороны примерно 45 градусов я вырезал эдакую канавку треугольного профиля. Т.е. место сгиба стало тоньше. Благодаря этому боковые части экрана башни без всяких заминов и заломов согнулись на нужный угол. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-84273200-1471249710_thumb.jpg Почти полностью собранная башня вид снизу. Приклеен ящик ЗиП в сложном варианте – 65. Также наклеены лобовые экраны корпуса – в их сборке ничего сложного нету. Также есть скрученный ствол и детали дульного тормоза. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-62610700-1471249711_thumb.jpg Башня готова, примерка орудия в маску пушки и в экран. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-4861458-0-93487500-1471250526_thumb.jpg Башня в сборе с орудием, экраном. Видно монтаж пружин – блок деталей 43. Модель готова. Фото готовой модели ↓

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-94382300-1445345369.jpg Всем привет! Собираем вместе модель танка "AMX 50 B. Бронекоробочка" (автор Targo_Kain, стиль изложения сохранен). Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Автор и его полезные советы уже известны по статьям по сборке моделей: "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, но есть и новые полезные нюансы: 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-84110200-1445348311_thumb.jpg Начнём, как обычно, с "чистого листа". А точнее, возьмём несколько листов плотной бумаги 180 г/м и распечатаем развёртки модели. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-18485100-1445348314_thumb.jpg Первым делом - корпус. У этого танка он не совсем простой. Ванна корпуса на фото уже почти собрана, тут всё как обычно – на ровной поверхности вклеим силовые элементы. И приступим к верхней части – это деталь 1. Сделаем все надрезы, линии сгиба и подкрасим торцы. На фото видна крышечка с краской – это я смешивал краски, ярко синюю и ярко зелёную дабы добиться нужного оттенка – в нашей игре у французов весьма занятный зелёный цвет с бирюзовым отливом. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-17802400-1445348315_thumb.jpg На этом фото видно что ВЛД детали 1 придана слегка округлая форма – прокатываем стальным шариком или чем то похожим для придания формы и что бы сошлись боковые надрезы на ВЛД. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-16578900-1445348316_thumb.jpg Всё та же деталь 1, показана боковая внутренняя подклейка под ВЛД для того чтобы ровно приклеить «щёку» ВЛД – на фото справа, между левым крылом и левой стороной ВЛД. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-30936700-1445348317_thumb.jpg Деталь 1, вид изнутри на ВЛД, одна «щека» (по фото - слева) ВЛД подклеена на внутреннюю склейку. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-79514000-1445348319_thumb.jpg Подклейка изнутри детали 1 задней части «щеки» ВЛД. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-65384400-1445348320_thumb.jpg Обе «щёки» ВЛД приклеены. Получаем характерную "округлость" передней части. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-85865500-1445348321_thumb.jpg Деталь 1, приклеиваем заднюю часть надгусеничных полок к заднему листу МТО. Это задаст нам ровное направление полок, чтобы избегжать «винтов». 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-18304000-1445348323_thumb.jpg Тоже, что и на фото 08, вид сбоку. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-15971900-1445348324_thumb.jpg Прикладываем ВЛД к нижней части корпуса, прикидываем, как будем приклеивать. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-16648100-1445348325_thumb.jpg Тоже, что на фото 09, вид с другого борта – проверяем, ровно ли всё село. Видно подклейки «щёк» ВЛД и уже склеенные между собой разрезы на ВЛД. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-32821600-1445348326_thumb.jpg Ну вроде всё ровно, можно клеить дальше 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-65607400-1445348327_thumb.jpg ВЛД детали 1 приклеено к детали 2, боковыми сторонами, спереди шов-стык ВЛД и НЛД приклеим в последний момент. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-90999400-1445348328_thumb.jpg Под крылья (дет 1, продолжение низа надгусеничных полок) приклеили детали 5R и 5L. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-18724500-1445348330_thumb.jpg А теперь склеиваем стык ВЛД и НЛД спереди. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-20039000-1445348331_thumb.jpg После стыка ВЛД и НЛД приклеим крылья к корпусу. Всё, корпус готов! Склейку в таком порядке, как на цепочке фотографий, считаю самой оптимальной. Можете попробовать другие варианты. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-28345200-1445348332_thumb.jpg На этом фото я покажу способ быстрой и точной сборки канистры (деталь 48) – отрезаем борта канистры (на фото видно его отдельно)и сами боковые стенки наклеиваем на картон 0,3 – 0,5 мм, даём столько слоёв, что бы боковые стенки с подклейкой давали суммарную толщину канистры как отрезанная нами боковушка. Ещё на этой фото видно начало сборки башни – я отрезал задний лист башни, подклеил его на картон и потом вставил на клею. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-81560800-1445348333_thumb.jpg Слева направо, сверху-вниз четыре фото в коллаже – сборка всё той же канистры более детализированным способом – с ручками. Боковушки, как и в первом варианте, только на этот раз я использовал второй комплект – с отрезанными ручками – на картон, а с целыми ручками и прорезанными отверстиями в них наклеим поверх. Деталь которой будет канистра оборачиваться – расслаивается (2е слева сверху), что бы была аккуратней обклейка. На последнем фото в коллаже видно собранную канистру более простым способом и почти собранную более сложным. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2015/post-4861458-0-19755000-1445348335_thumb.jpg Приступим к башне. Детали 19 и 20, торцы подкрашены, изгибы заданы. Продолжение ↓

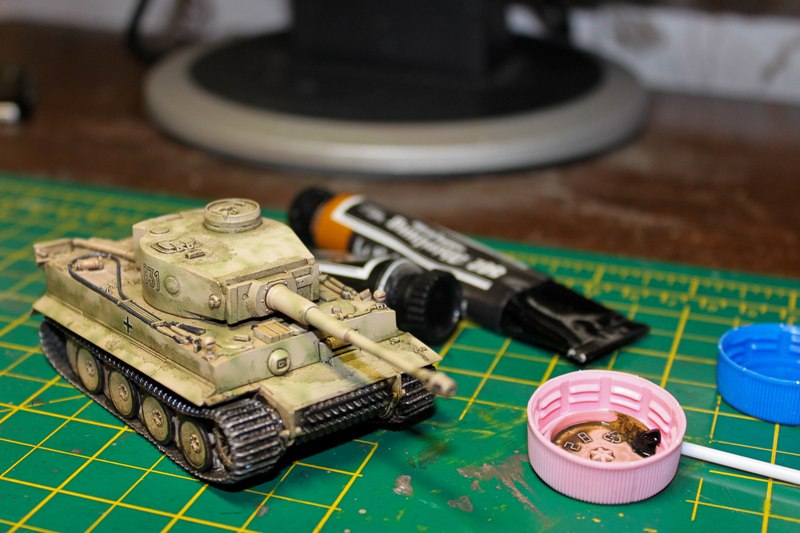

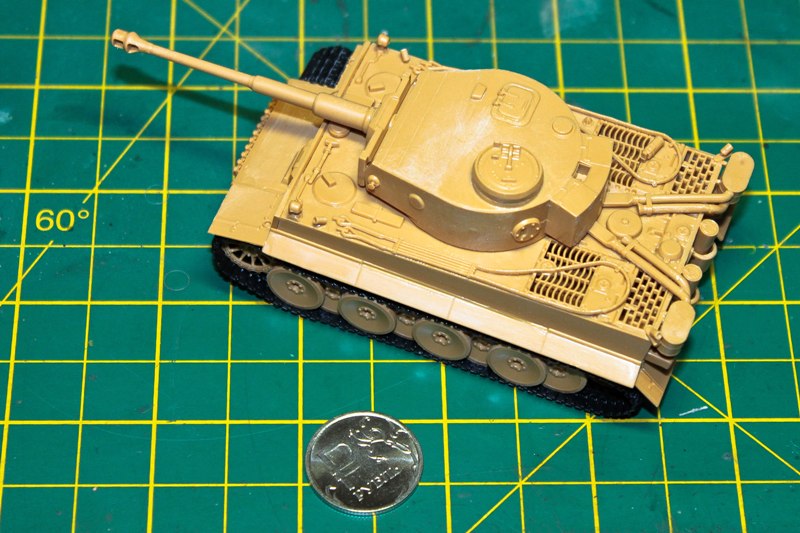

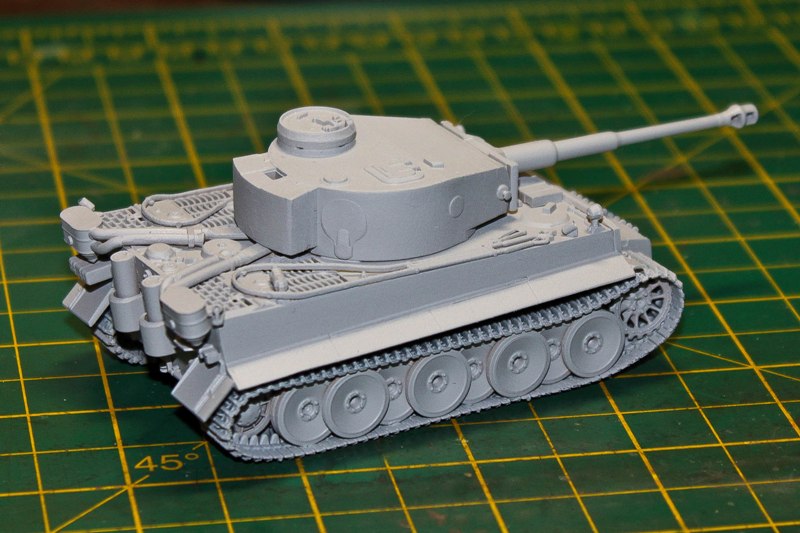

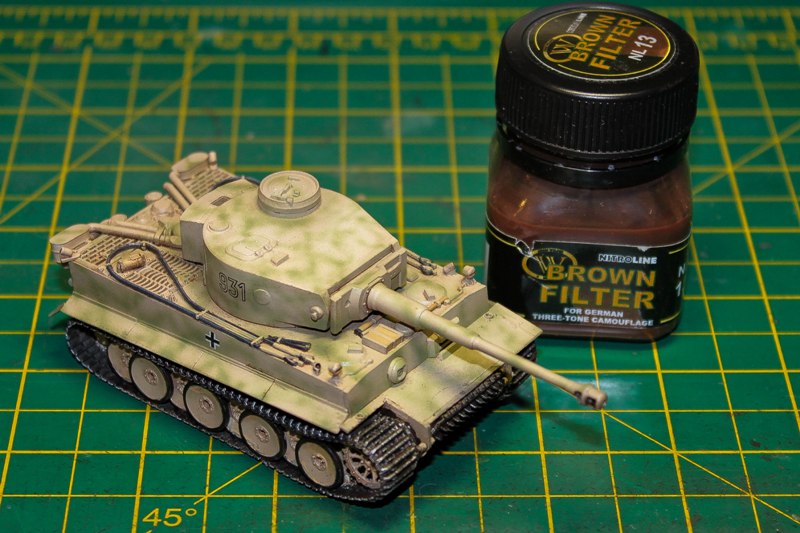

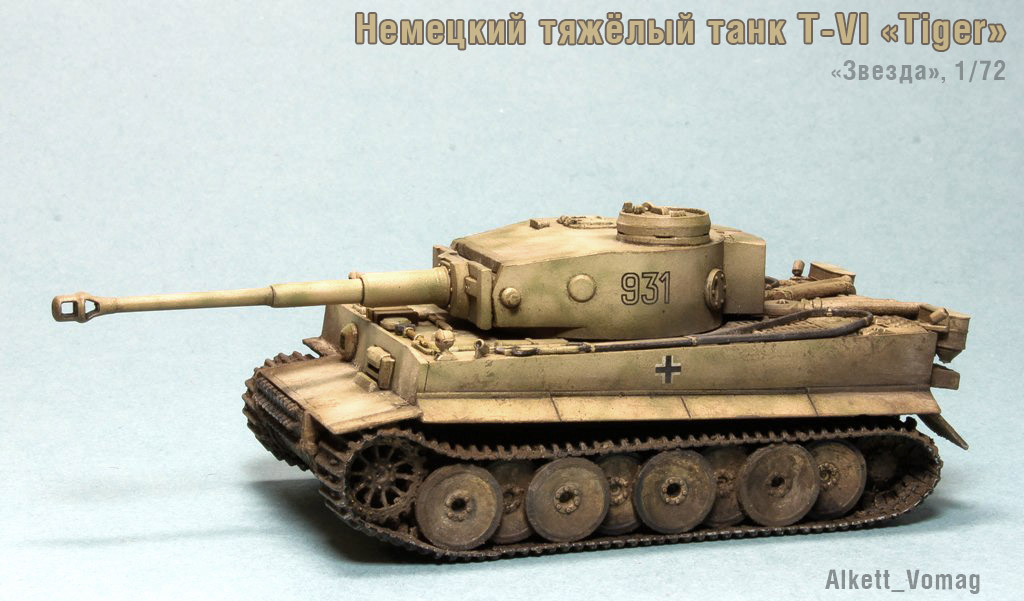

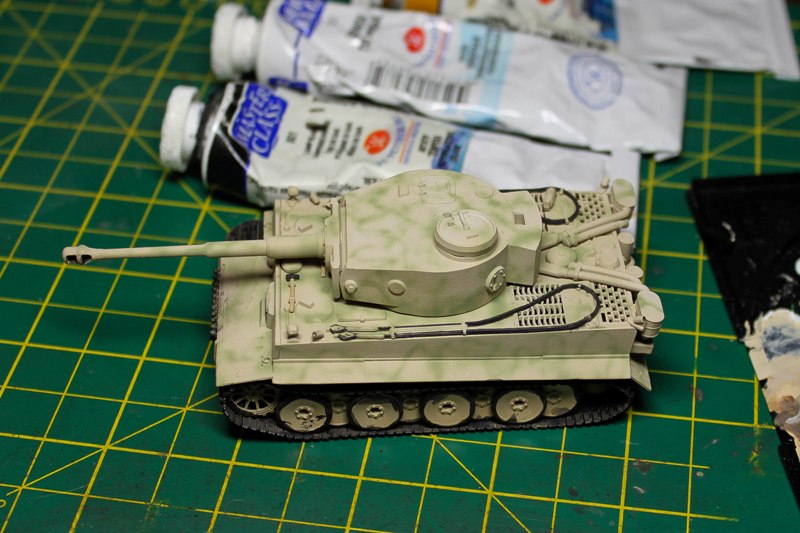

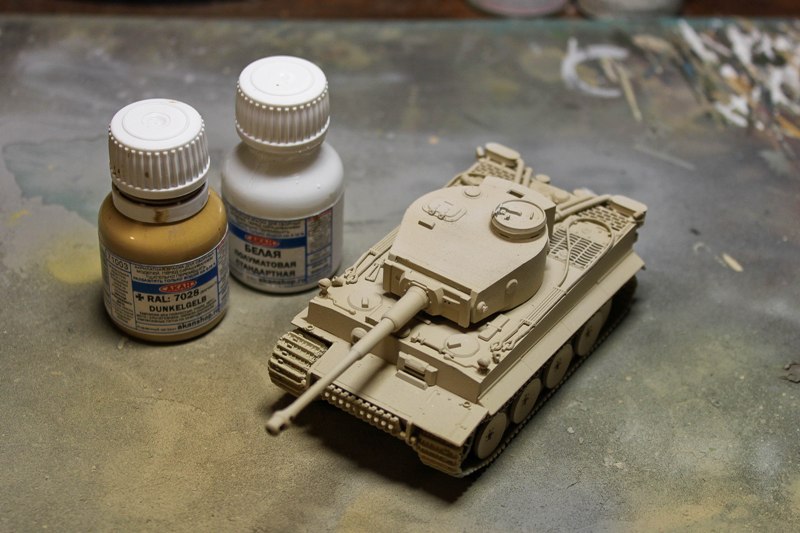

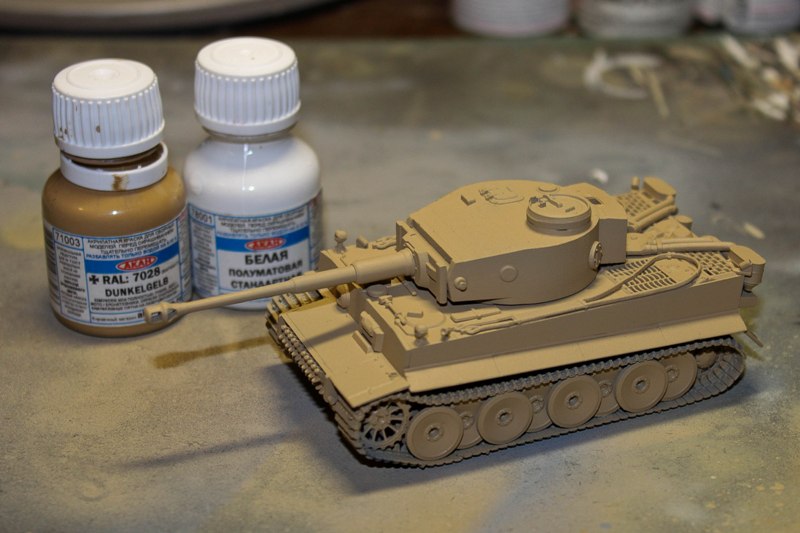

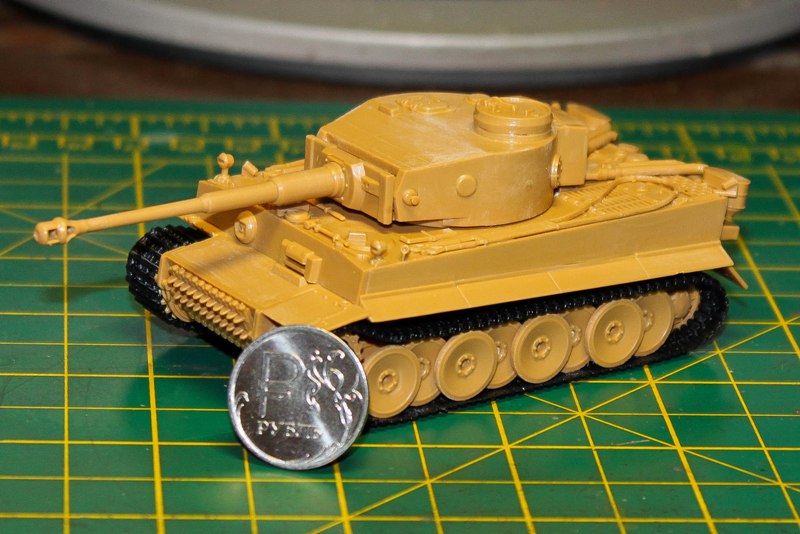

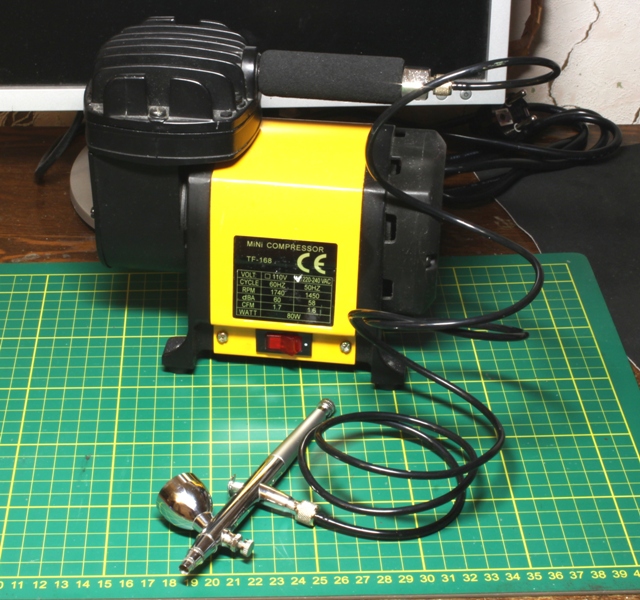

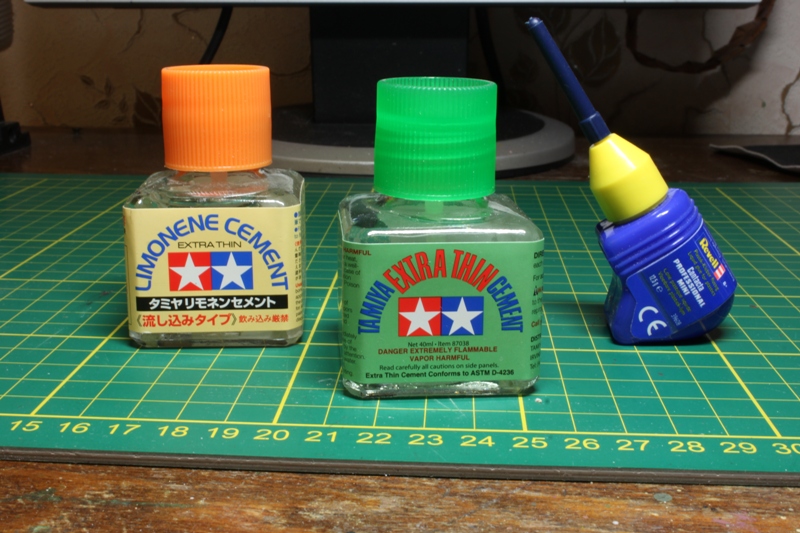

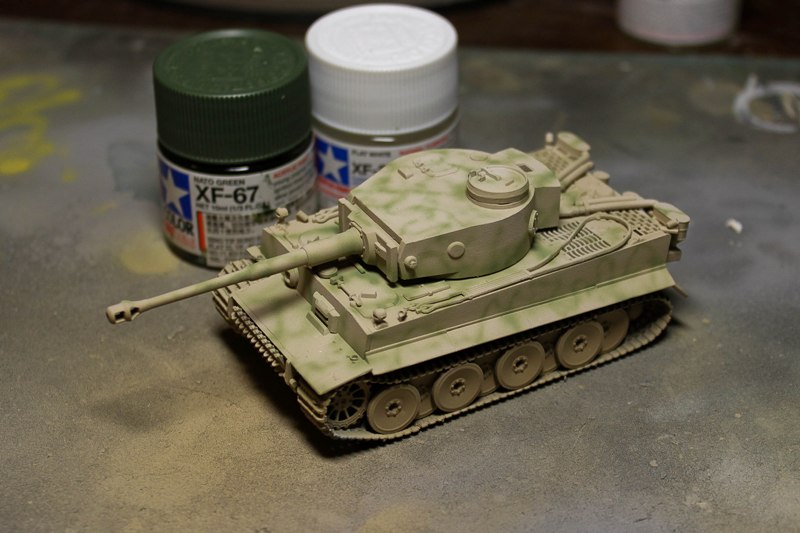

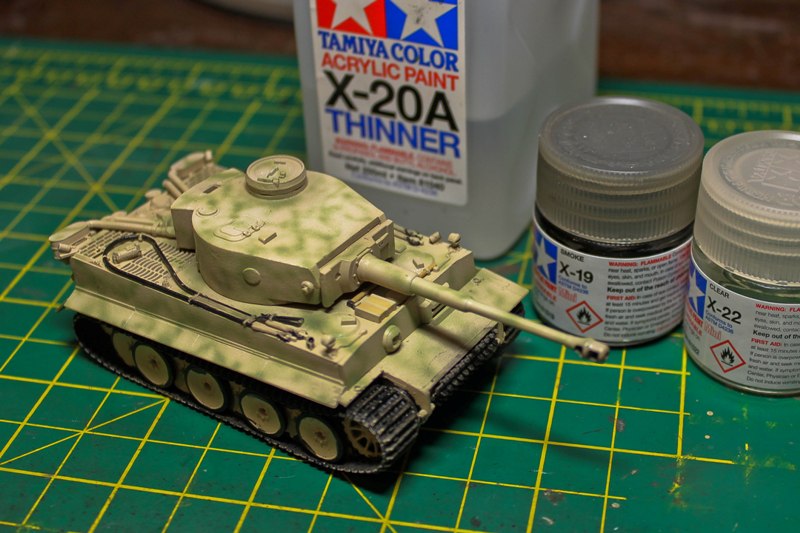

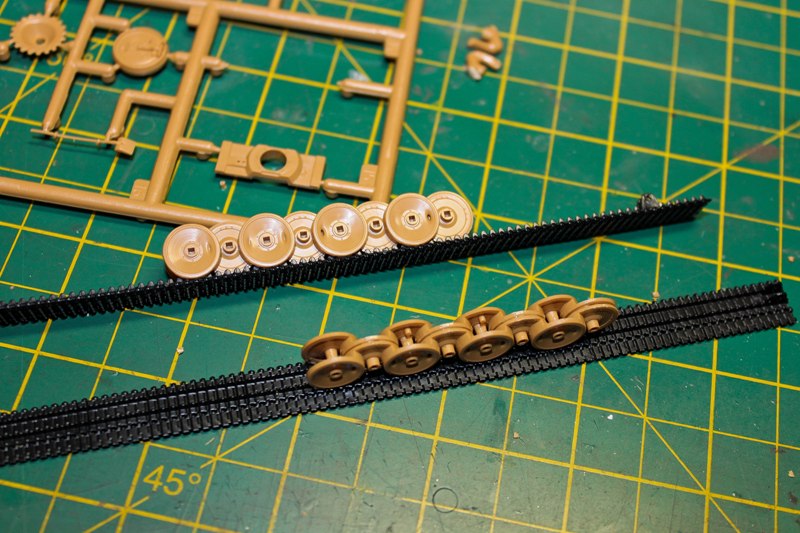

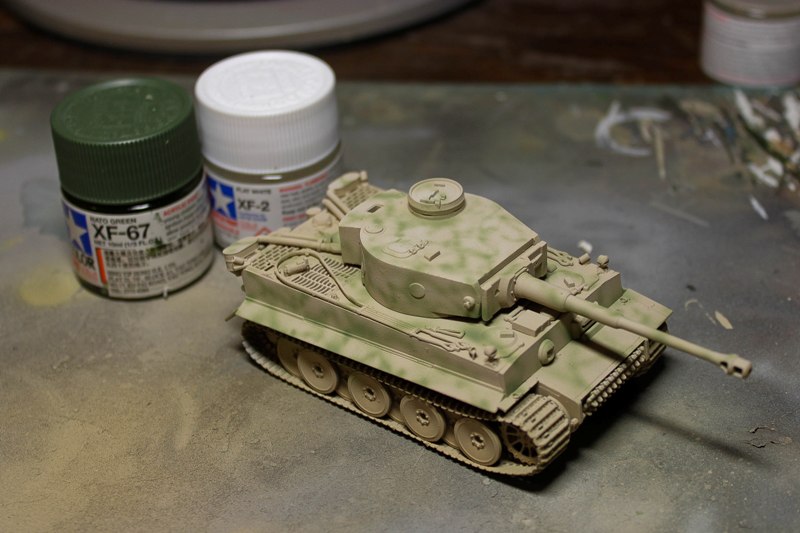

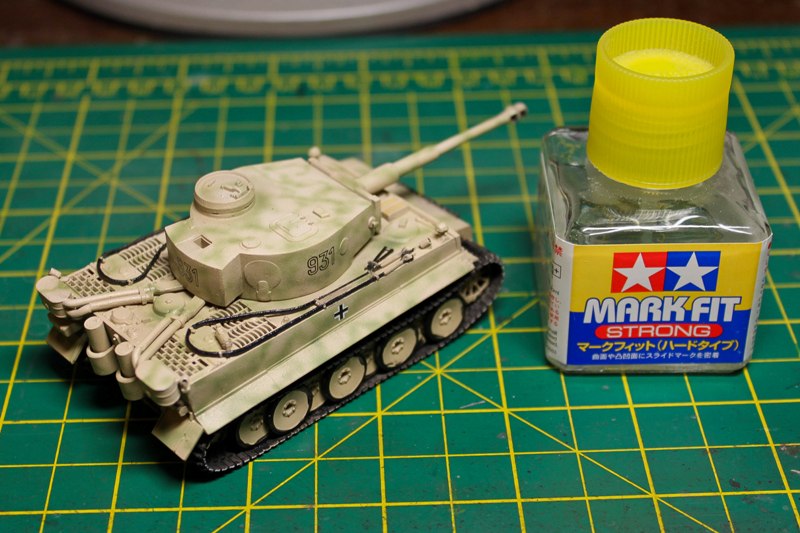

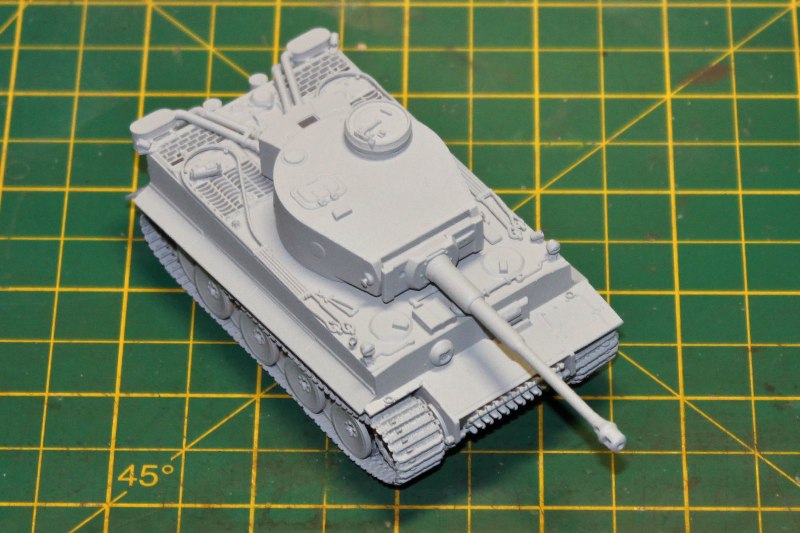

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-56705800-1426171458.jpg Здравствуйте, уважаемые любители стендового моделизма! Хотим представить вам небольшую статью нашего пользователя, опытного моделиста Alkett_Vomag о постройке танка Tiger I в масштабе 1/72 от фирмы «Звезда». Модель весьма доступна, а малый масштаб позволяет собрать её довольно быстро. «Тигр» — легендарный танк Второй мировой, наряду с Т-34, один из самых известных танков в истории. Всё начинается с покупки модели. На форуме часто можно увидеть вопрос: где её купить? В первую очередь — в интернете. В сети можно почитать отзывы о том или ином онлайн-магазине и сделать свой выбор. Если вы не готовы покупать модель в интернете — её можно найти в «обычном» магазине. Модели танков в масштабе 1/35 или 1/72 можно найти в отделах детских игрушек, в некоторых магазинах — в отделах книг или канцтоваров, в отделах товаров для творчества. Краски и клей обычно продают там же, где и модели. Если в вашем городе нет специального модельного магазина — «продвинутую» химию для моделизма удастся купить лишь через интернет. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-78961500-1426149418_thumb.jpg Аэрограф (распылитель краски) позволяет нанести краску на модель ровным слоем, а также сделать размытый камуфляж. Компрессор подаёт воздух в аэрограф. Не критично, если его нет: наносить краску можно и кистью. Но такой метод требует гораздо большей тренировки, а результат сильно зависит от аккуратности и сноровки. Об окраске моделей без аэрографа, возможно, будет другая статья. В этой же будет использоваться аэрограф. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-79462500-1426149419_thumb.jpg Понадобится специальный клей. Для первой модели вполне подойдёт клей от «Звезды». Но по возможности лучше купить клей от Tamiya или Rewell. (На рисунке слева направо: супертекучий клей Tamiya с лимонным ароматизатором, стандартный супертекучий клей Tamiya и клей в баночке с удобным длинным «носиком» фирмы Rewell.) Для сборки модели вам также понадобятся кусачки, канцелярский нож (а лучше — нож с цанговыми лезвиями), надфиль или наждачная бумага, пинцет. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-60779300-1426149395_thumb.jpg Как происходит сборка: сверяясь с инструкцией, кусачками вы отделяете детали от литников, зачищаете место «откуса» надфилем или наждачкой и приклеиваете деталь по месту. При работе с инструкцией главное — не торопиться и быть внимательным. P. S. Модель из этой серии «Звезды» можно собирать и без клея, на защёлках и штифтах. Но для качественной сборки и дальнейшей покраски клей понадобится. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-26284300-1426149396_thumb.jpg Ходовая данной модели собирается довольно легко. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-27133200-1426149397_thumb.jpg Катки даны блоками, гусеницы для удобства крепления имеют специальные проушины и легко ставятся на катки. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-27775100-1426149398_thumb.jpg Очень важный момент при сборке — зачистка. Делали нужно очищать от облоя, от следов толкателей, устранять последствия смещения пресс-форм. Для этого пользуются ножом и наждачкой. Количество этих «косячков» зависит от качества модели. Но даже самая дорогая модель при сборке потребует зачистки. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-40790900-1426149399_thumb.jpg Если вы будете следовать инструкции, без особого труда сможете собрать модель. Не расстраивайтесь, если с первого раза получилось не очень аккуратно. Запаситесь терпением. Стремитесь к аккуратности, практикуйтесь, и вы достигнете успеха. Не бойтесь вносить свои доработки. Только убедитесь, что такое могло быть на реальном танке. Так, например, я удалил правое крыло для придания оригинальности внешнему виду «Тигра». http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-45167900-1426149400_thumb.jpg В масштабе 1/72 можно полностью собрать модель и окрашивать целиком, при желании гусеницы и катки окрашиваем отдельно, кому как удобнее. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-41102300-1426149401_thumb.jpg Следующий этап — подготовка к покраске, грунтовка. В продаже есть множество специализированных модельных грунтовок. Я пользуюсь грунтом Tamiya в баллоне (Tamiya Primer Spray). Но можно взять автомобильную грунтовку в баллоне, например, Motip. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-32441000-1426149402_thumb.jpg Грунтовка нужна, что бы сделать поверхность модели более ровной и однородной. Краска на грунтовке держится в разы лучше, чем на «голом» пластике. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-47327500-1426149403_thumb.jpg После высыхания грунта (от нескольких часов до суток) можно начать окраску. Для базового окраса «Тигра» я использовал акриловые водорастворимые краски АКАН (71003 RAL7028 и 78001 Белая стандартная). Наш «Тигр» будет окрашен в цвет Dunkelgelb (тёмно-жёлтый), основной цвет окраски немецких танков в 1943–1945 гг.ВАЖНО! Обязательно осветляйте краску добавлением белого цвета. Краска прямо из банки на модели будет смотреться слишком темно, и модель не будет иметь объёма. Чем меньше масштаб, тем больше надо высветлить модель. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-46893900-1426149404_thumb.jpg Не менее важный момент — высветление модели по принципу «чем выше, тем светлее». Необходимо выделить горизонтальные поверхности и мелкие детали. Это также придаст объём вашей модели. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-56018100-1426149405_thumb.jpg Следующий шаг окраски — нанесение полос камуфляжа. Используем акриловую краску Tamiya NATO Green XF-67 с большим добавлением белой XF-2. Разбавлена под аэрограф оригинальным разбавителем X-20A THINNER примерно в пропорции 1 к 3–4. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-34823800-1426149406_thumb.jpg Этот этап требует большой осторожности и аккуратности, давление воздуха поставить поменьше, в районе одной атмосферы. Не спешите! Случайно вырвавшаяся из аэрографа краска даст кляксу на модель. Предварительно потренируйтесь в нанесении максимально тонкой линии, например, на бумаге. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-27887600-1426149407_thumb.jpg Дальше — окраска мелочей, тросов и гусениц кистью. Здесь использована поливинилацетатная темперная краска (темпера ПВА) на водной основе, которая, по моему мнению, идеальна под кисть. Её можно найти в магазинах художественных товаров и офисных принадлежностей. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-66745500-1426149409_thumb.jpg Для подготовки поверхности к нанесению декалей и последующей тонировки покрываем модель из аэрографа глянцевым лаком Tamiya Clear X-22 (+ разбавитель X-20A THINNER). Для придания объёма и теней можно нанести тёмный глянцевый лак Tamiya Smoke X-19 в местах стыков и углублениях. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-92015800-1426149411_thumb.jpg На глянцевый лак нанесены декали (картинки с номерами и знаками) с помощью специальной жидкости от Tamiya. Она как бы «приваривает» декаль к поверхности. Но можно обойтись и без неё — в этом наборе «деки» изумительные, просто тончайшие! http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-79703800-1426149414_thumb.jpg Пробежался полусухой кистью с краской «серебро» от Звезды по выступающим частям траков. Смоченная в краске кисть вытирается о салфетку или тряпочку. Затем проходите ей широкими мазками, «смахивающими» движениями по тракам. Краска остаётся только на выступающих поверхностях, тех, что натираются во время движения до металлического блеска. Потом модель покрываем фильтром от Wilder. Сам фильтр довольно густой, поэтому его лучше разбавить уайт-спиритом и равномерно растушевать по поверхности модели. При излишке фильтра — смыть его чистым уайт-спиритом. Слой фильтра должен быть максимально прозрачным. Фильтр — вовсе не обязательная часть окраски, но она даёт как бы более сложный цвет и «объединяет» цвета на модели. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2015/post-4861458-0-79879300-1426151301_thumb.jpg Очень важный момент — «смывка». В углубления затекает краска, создавая иллюзию темноты в этих местах, и тем самым подчёркивает объем и рельеф модели, делая её более зрелищной. Смывка сделана масляными красками фирмы 502Abt, (не хуже по качеству и художественное масло «Мастер-класс»http://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile_blinky.gif, разбавленными уайт-спиритом «Тиккурила №1050». Отлично подходят для разбавления и «разбавители для художественных масляных красок». Не пытайтесь использовать нитрорастворители из серии 646,647,648 и пр., они не совместимы с масляными красками. Продолжение ↓

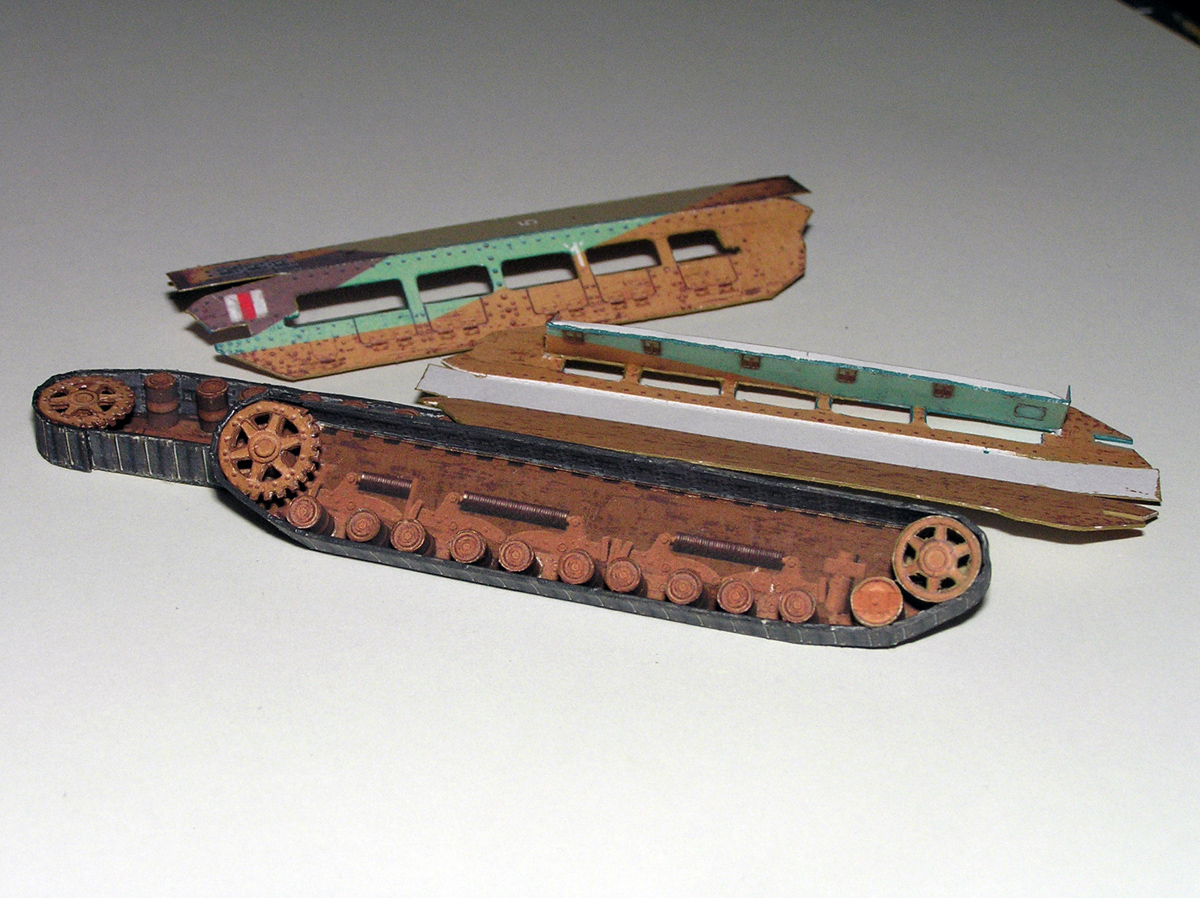

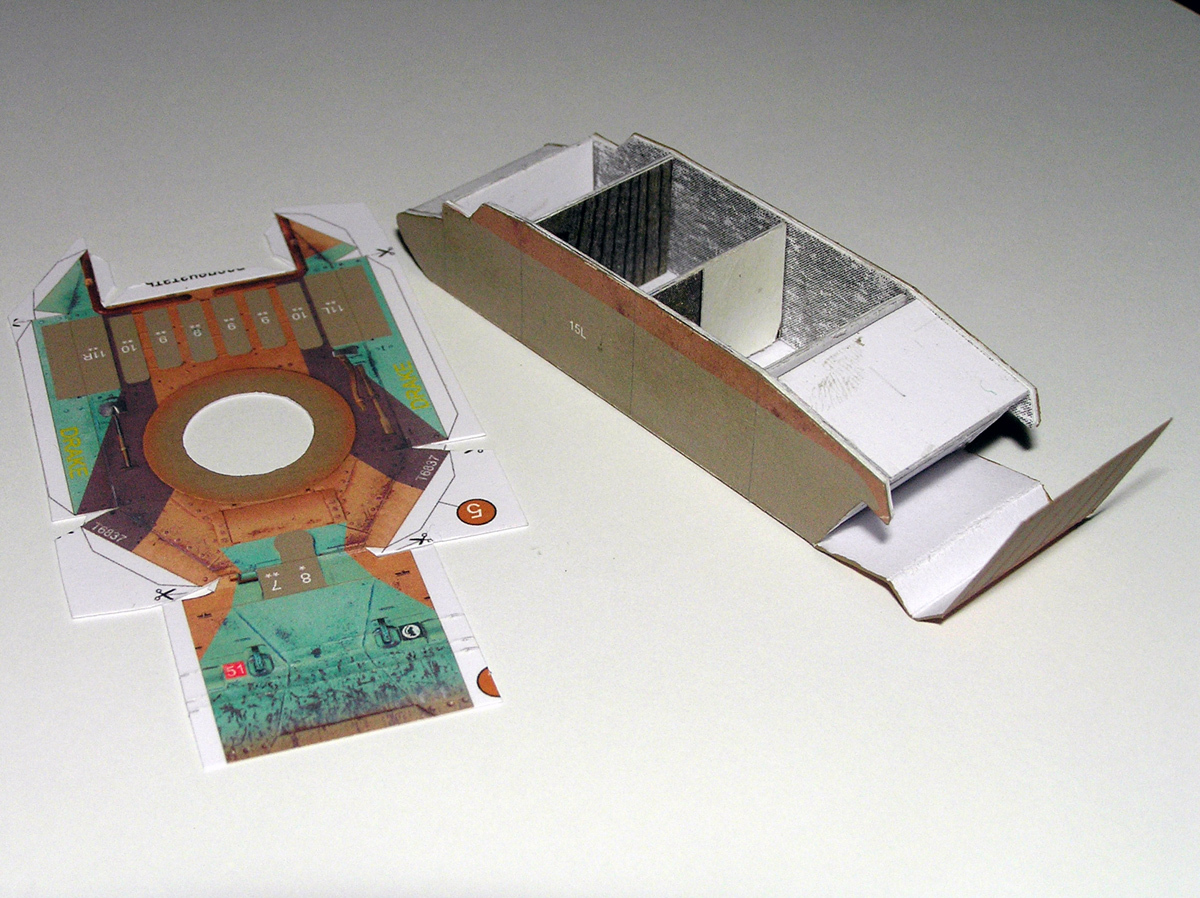

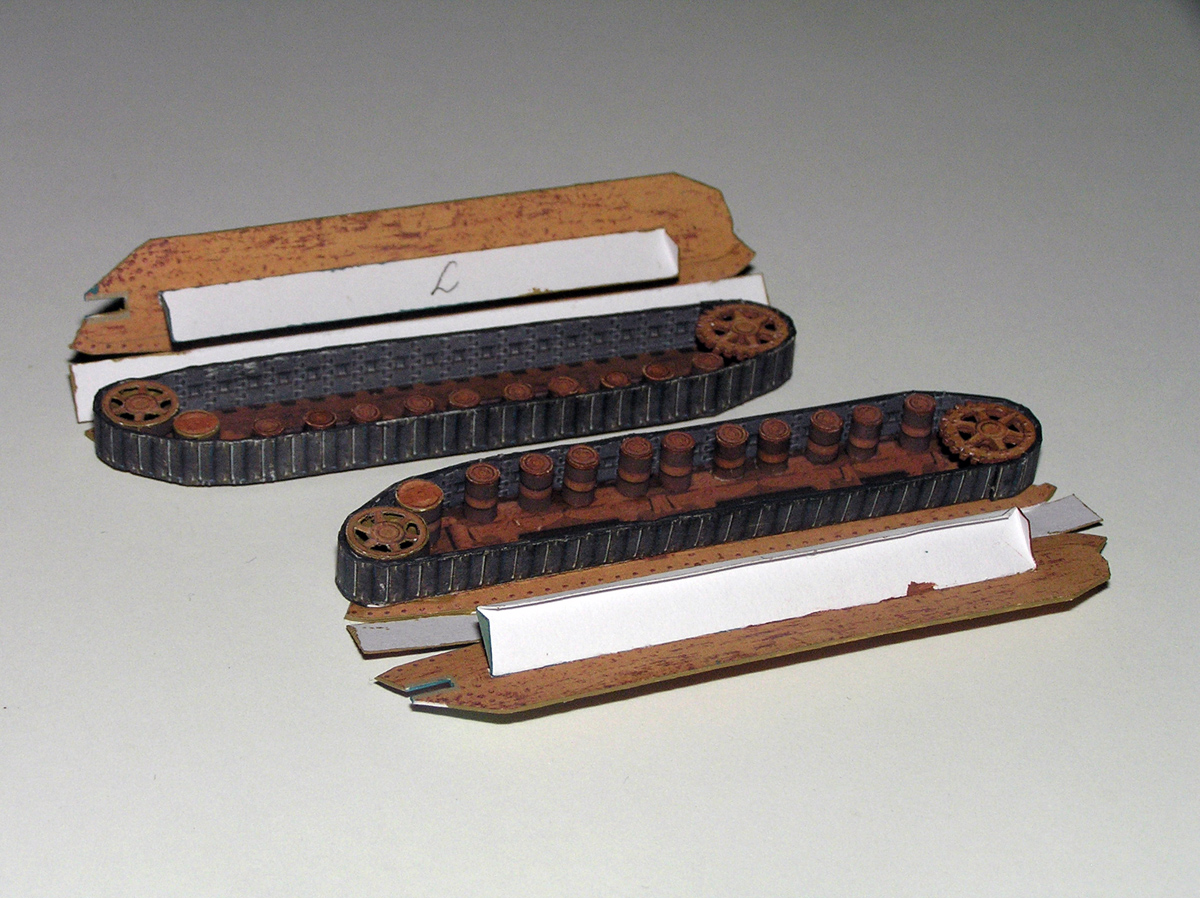

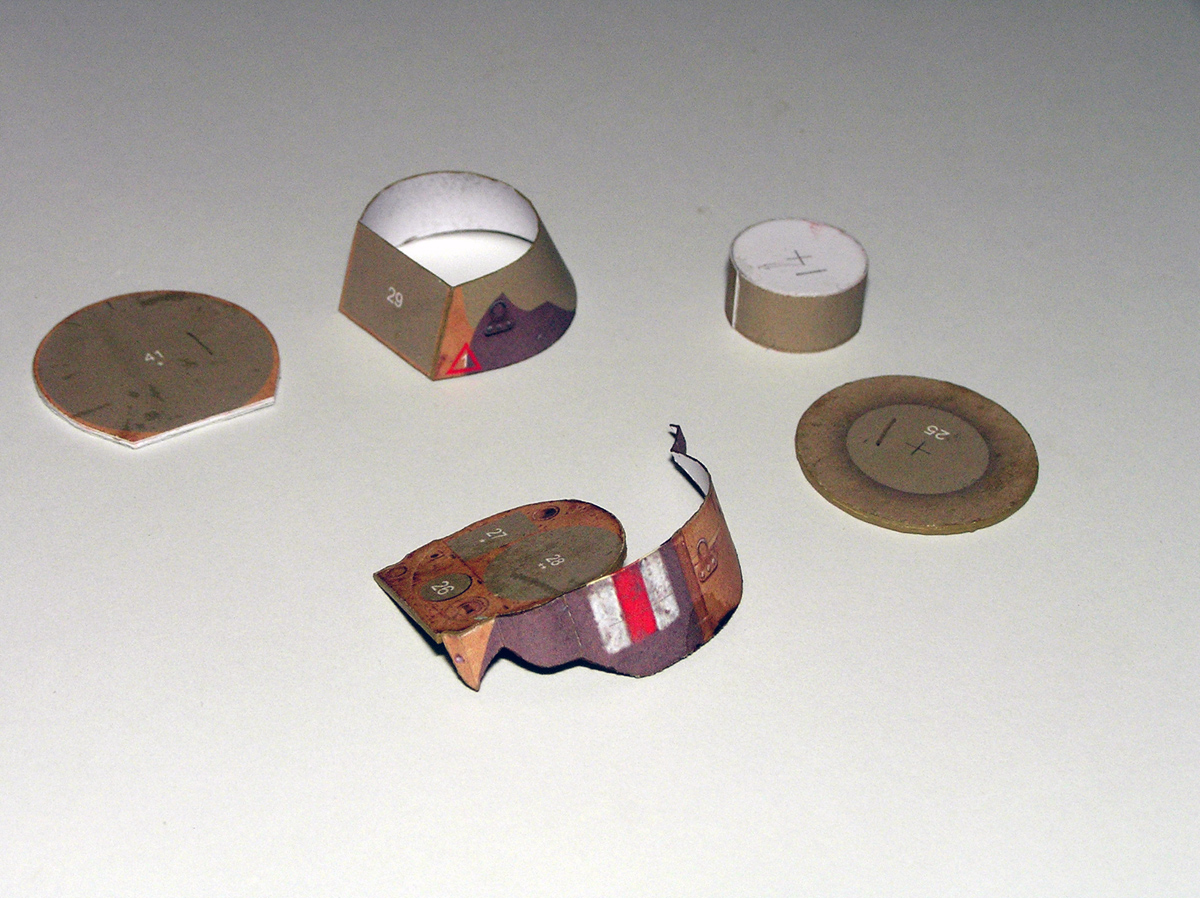

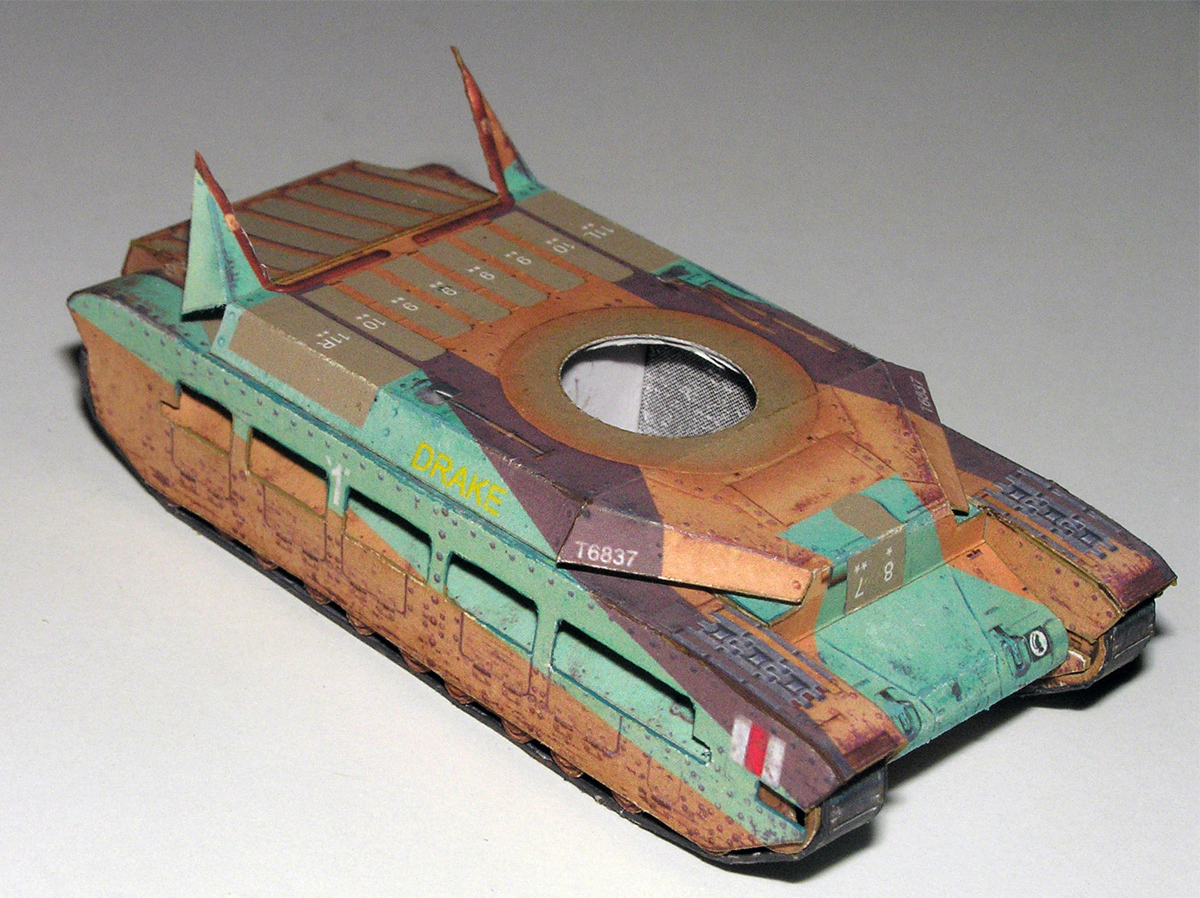

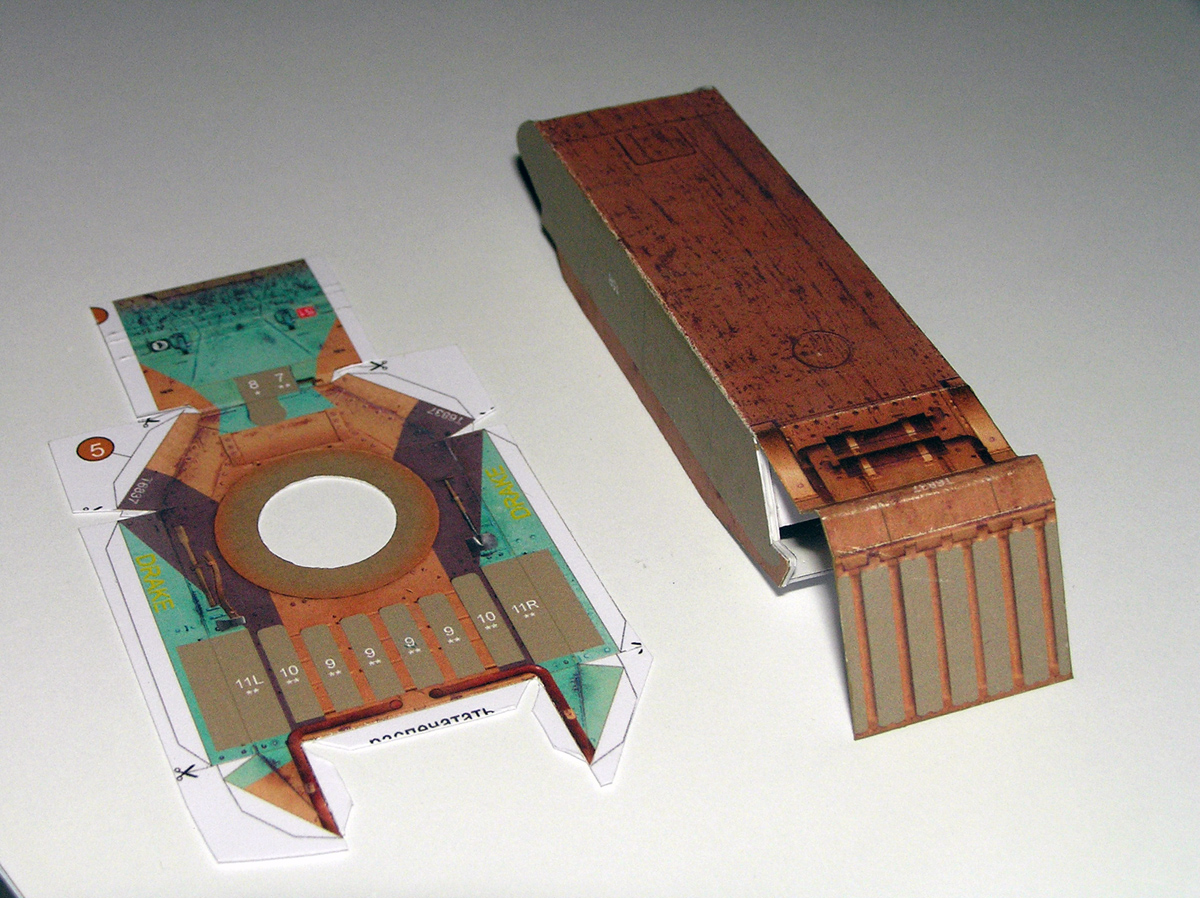

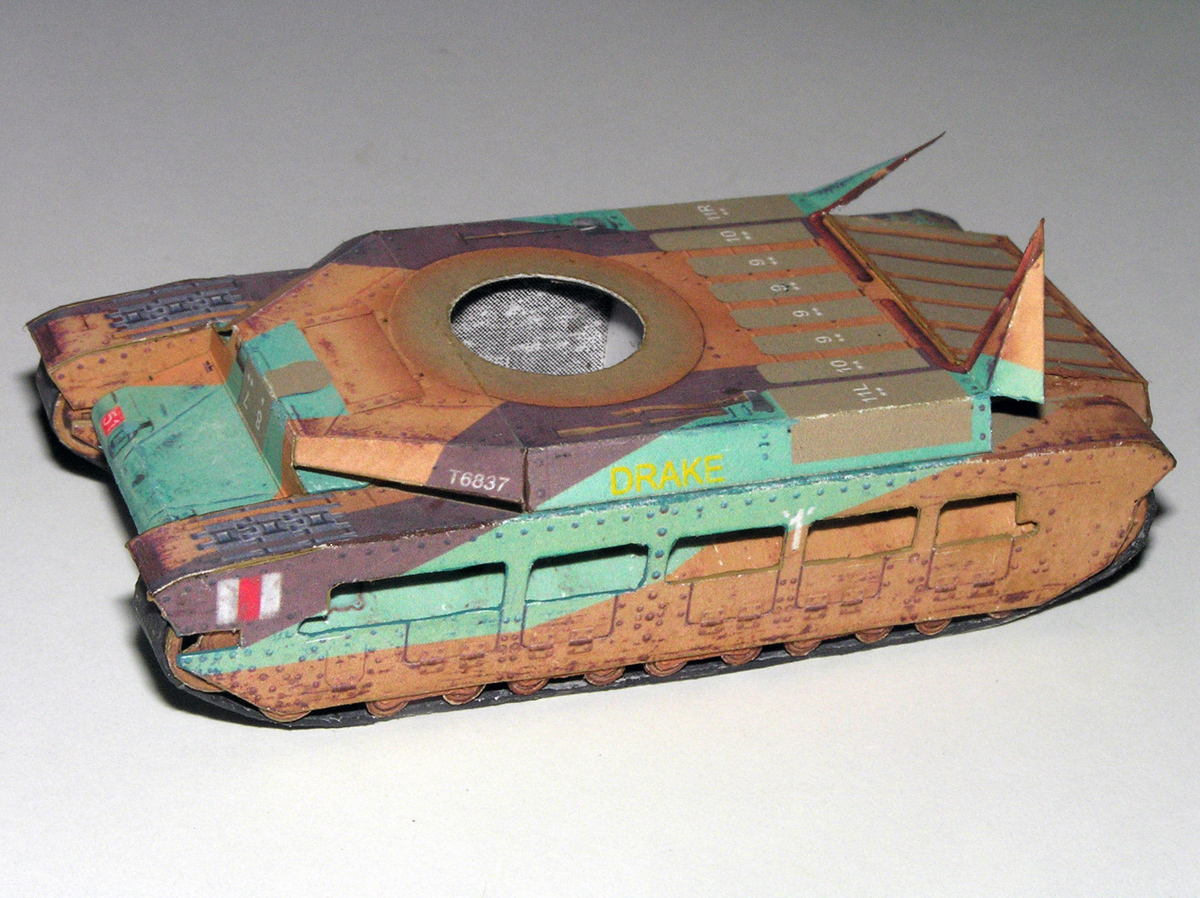

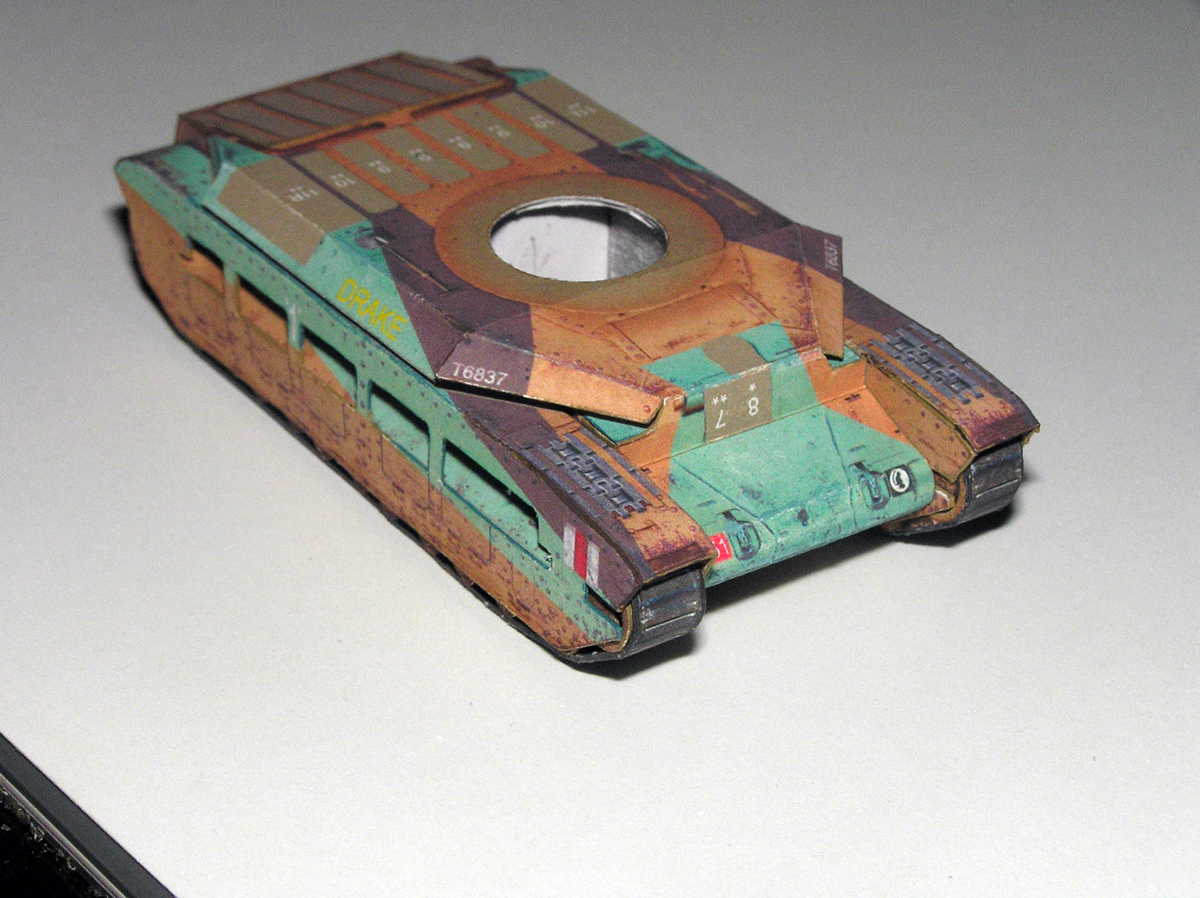

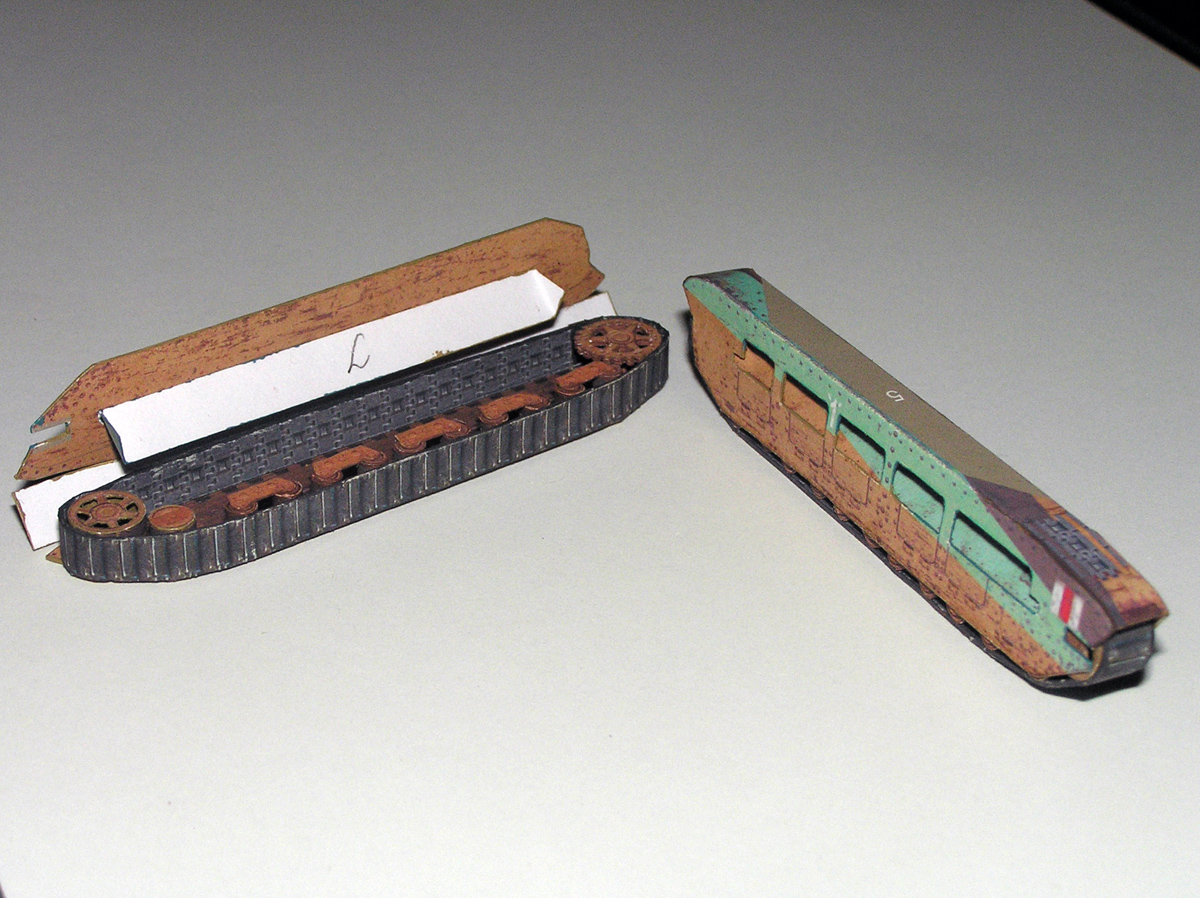

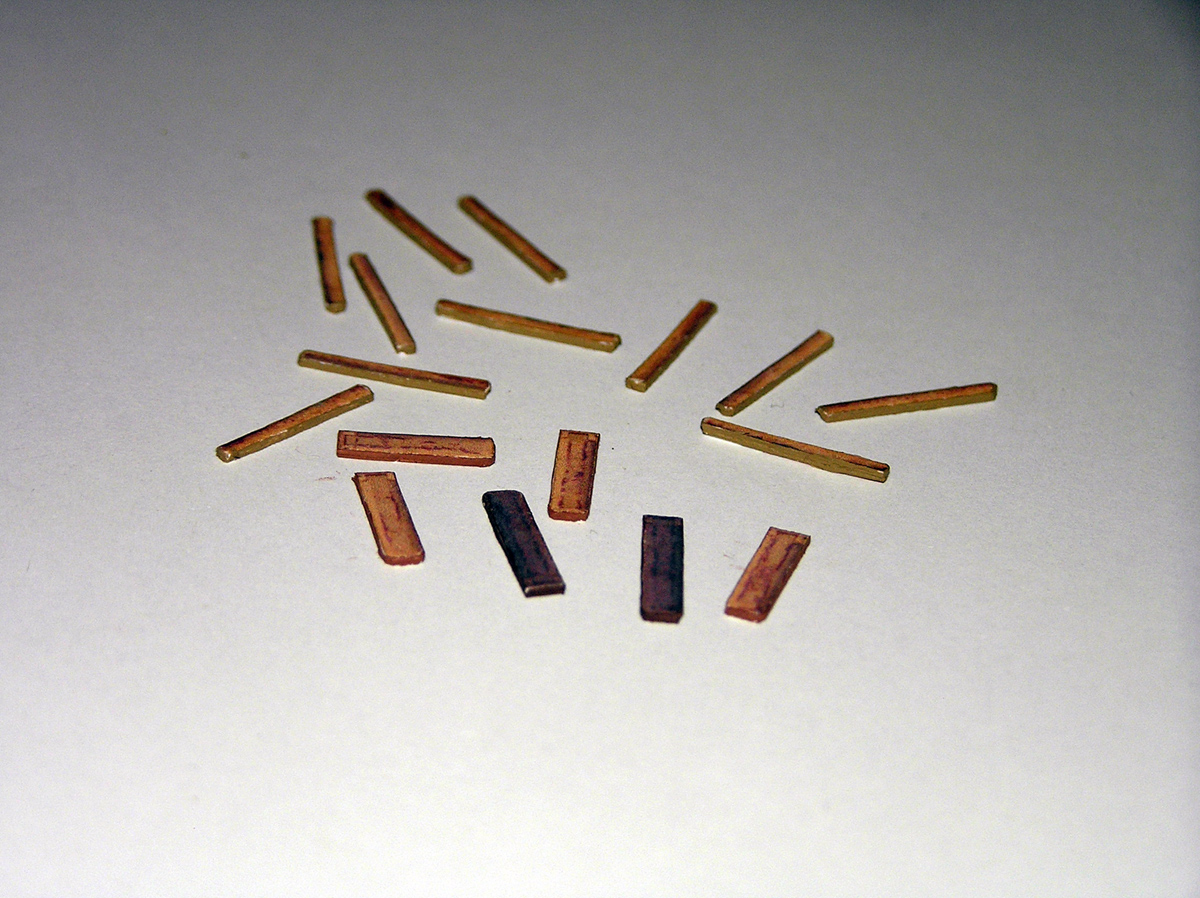

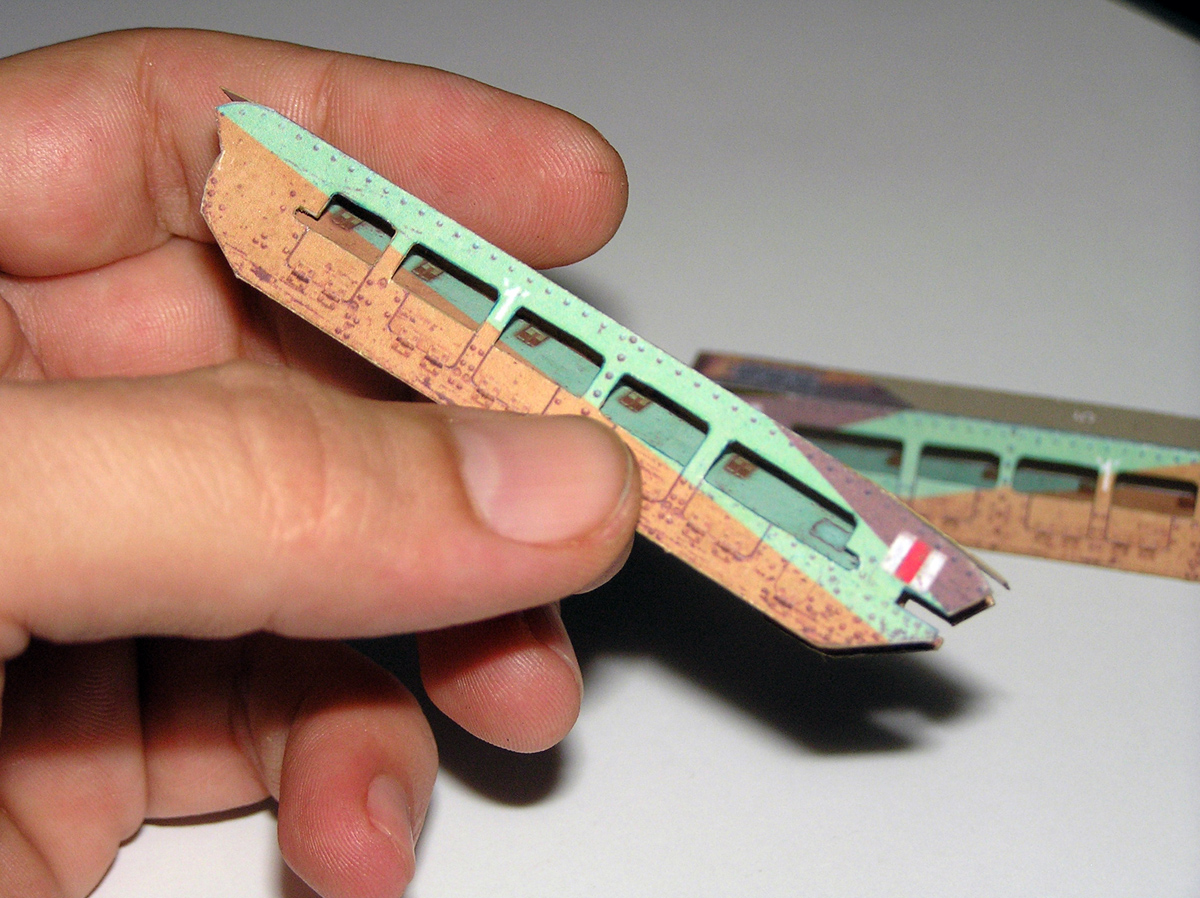

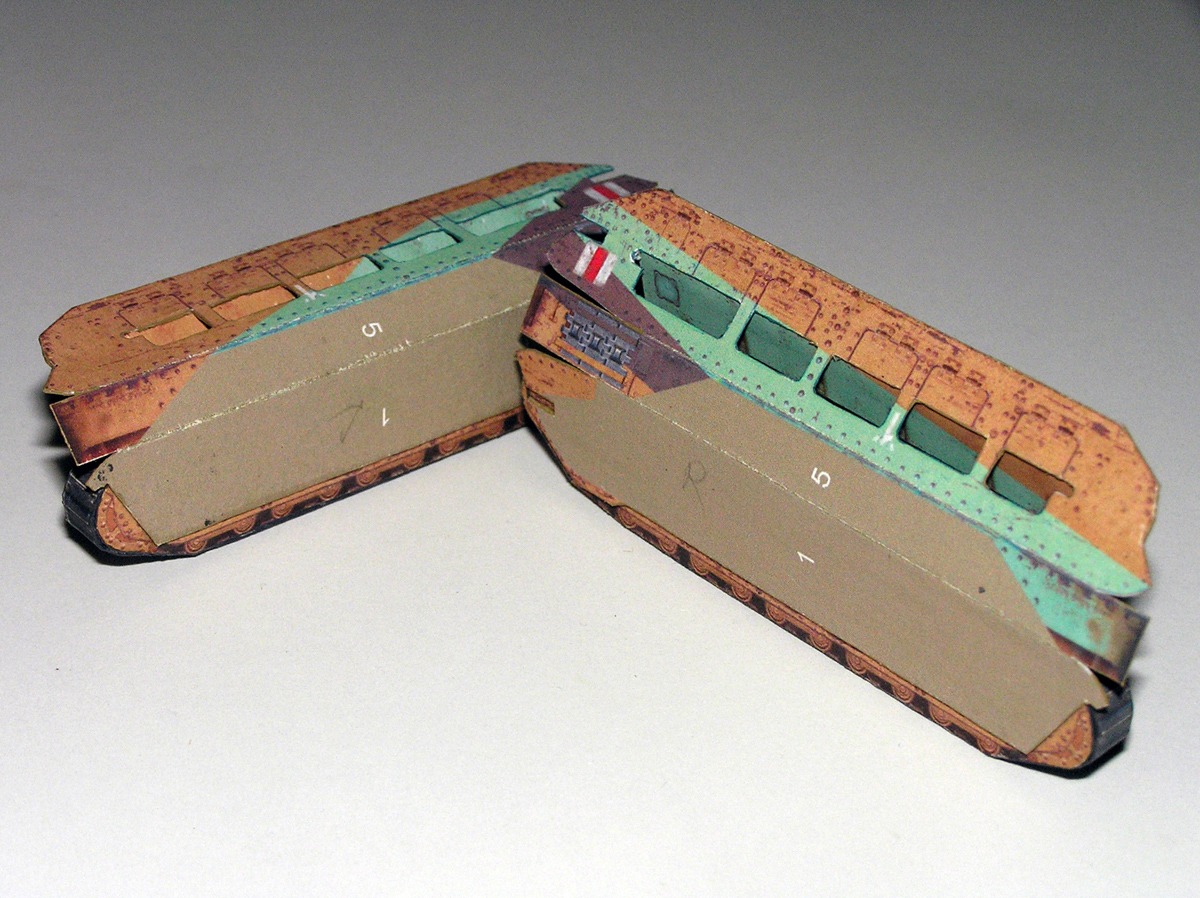

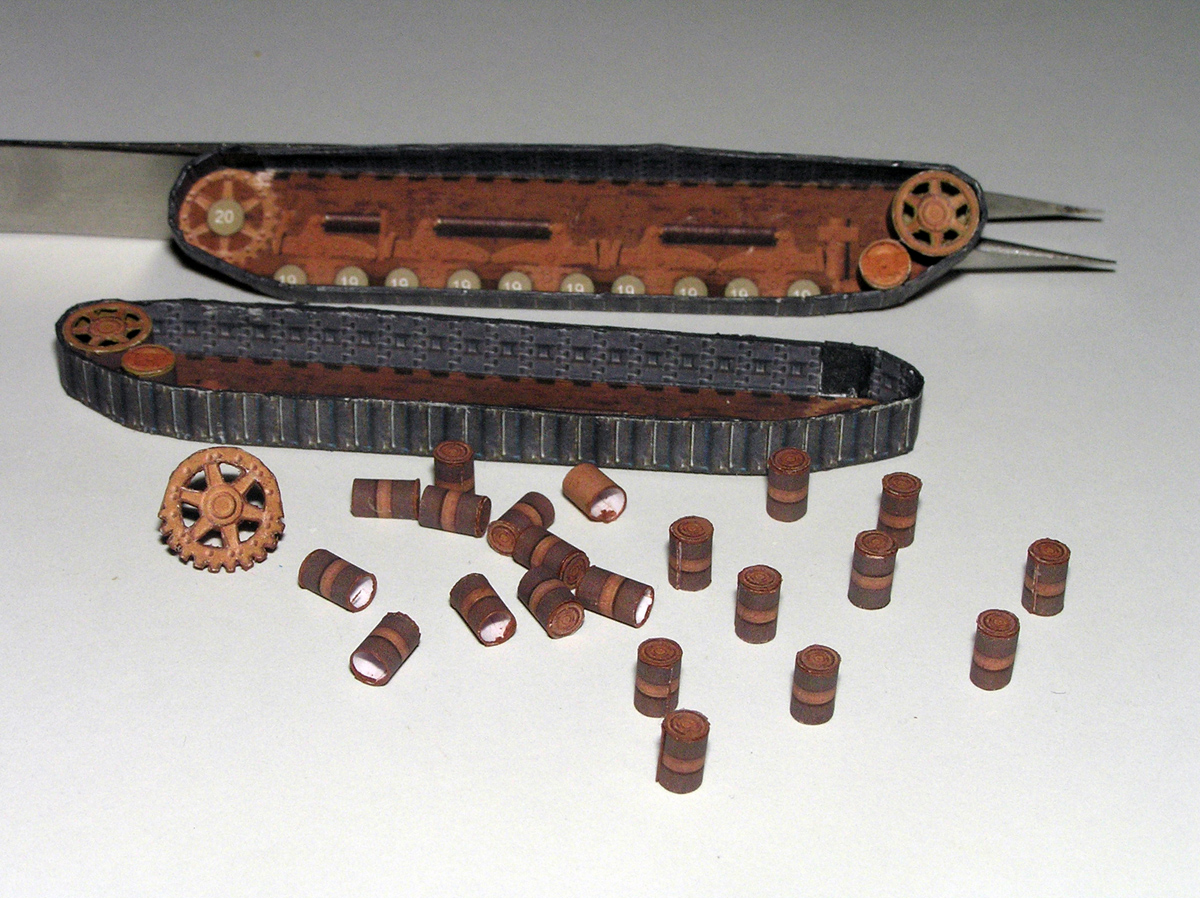

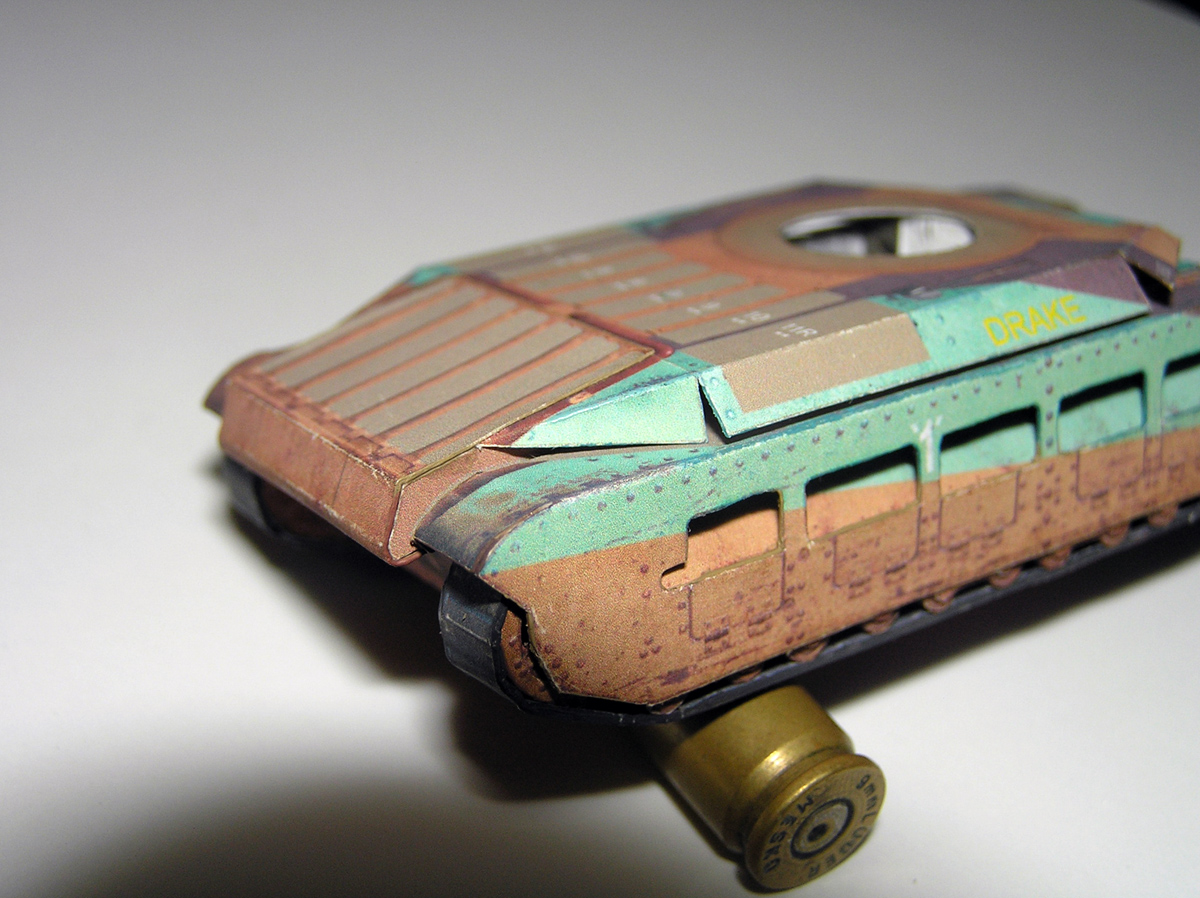

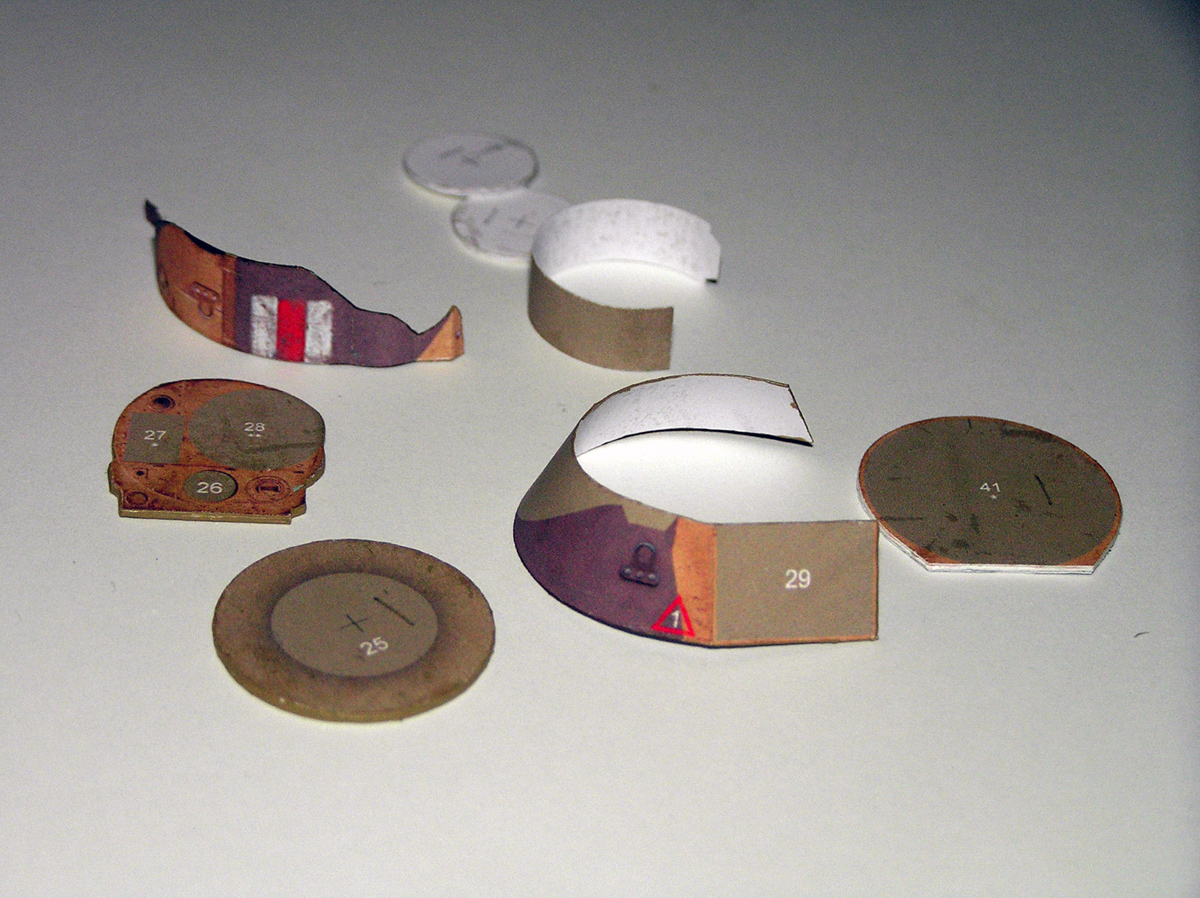

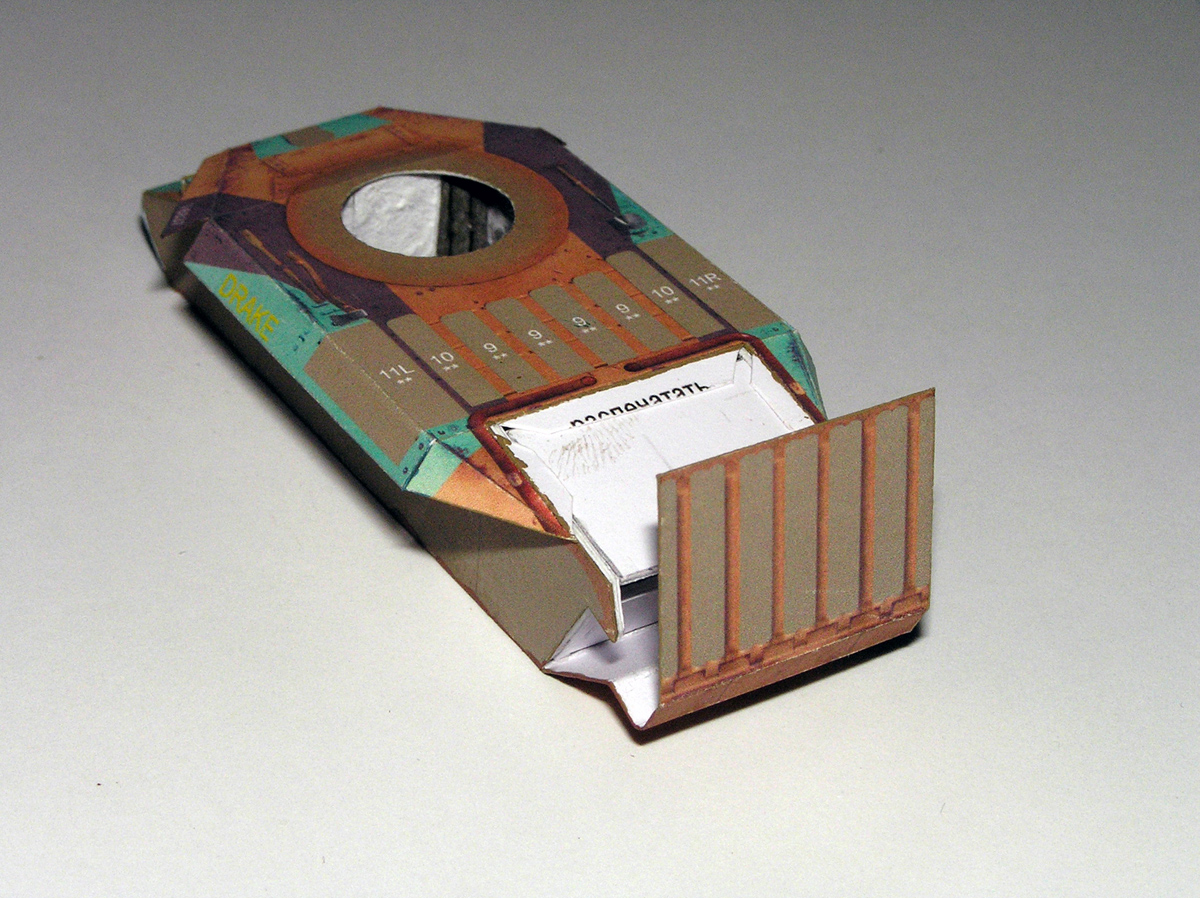

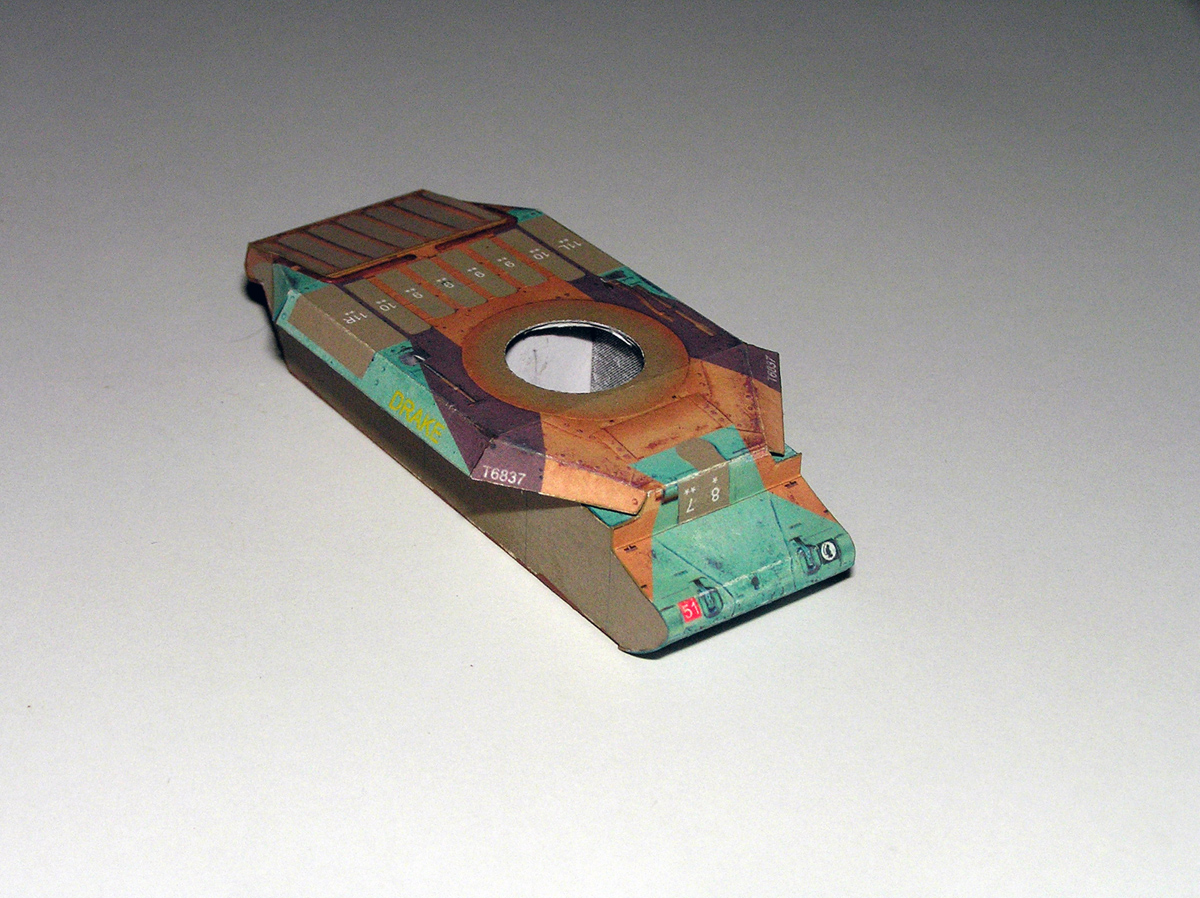

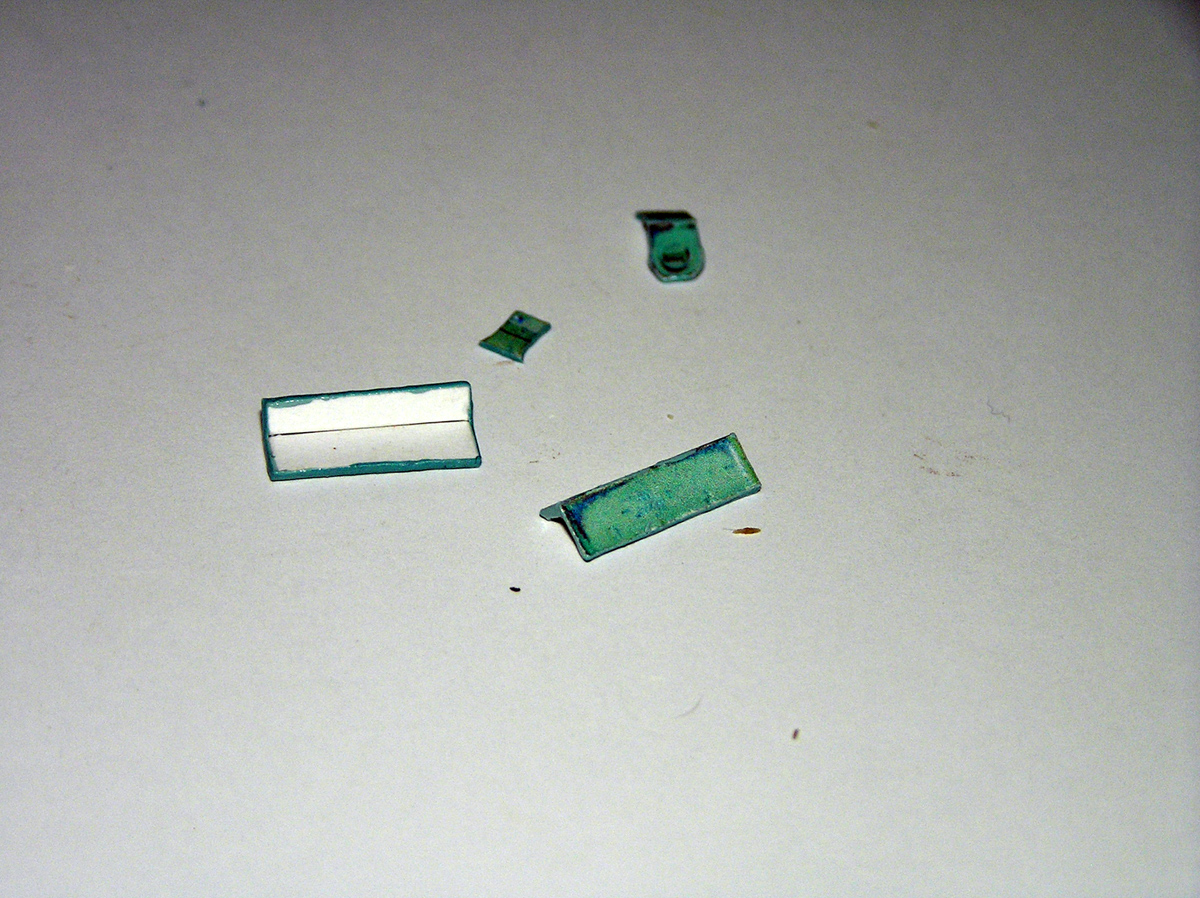

Собираем модель британского танка Матильда. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-30245400-1482133685.jpg Всем привет! В этот раз Targo_Kain расскажет нам о сборке легендарной Матильды (стиль изложения автора сохранен). http://worldoftanks.ru/ru/media/10/matilda_bk/ Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Предыдущие статьи автора: "M103", "Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, Mark I 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-16106200-1482132480_thumb.jpg Всем привет. В этот раз начнём с ходовой. Тем более, что корпус окончательно собрать проще имея уже полностью готовую ходовую часть. Сборка «ванночек» - ничего нового. Интересное будет дальше. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-34555300-1482132481_thumb.jpg Полностью собранные «ванночки» со всеми катками. Плюс вырезанные экраны – детали 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-61080100-1482132482_thumb.jpg Экраны ходовой отдельно. Видно приклеенные Детали 58 из секции сложного исполнения ходовой. Можно собрать простой вариант с нарисованными окнами в экранах, можно сложный, более копийный и симпатичный – для этого окна в экранах 15 нужно вырезать и приготовить внутреннюю часть экранов деталь 58. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-71785900-1482132483_thumb.jpg По инструкции предполагается, что детали 58 будут вклеены в «ванночку» гусениц и уже потом весь блок «ванночки» будет обёрнут экраном 58. Я же предполагая, что таким образом можно будет промахнуться на стыке 58 и 15, а также, что так клеить будет неудобно – сделал по-другому. Сначала приклеил деталь 58 к экрану 15. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-54413300-1482132485_thumb.jpg Потом клеим «ванночку» на посадочное место внутренней части экрана 15. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-61342400-1482132486_thumb.jpg Тоже самое, что и на фото 05, вид со стороны, которая будет приклеена к корпусу. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-55281800-1482132487_thumb.jpg Потом накладываем внешнюю часть детали 15 и попадаем свободной стороной детали 58 в верхний угол между гусеницей и дном «ванночки». Обратите внимание, что на левой 58 я удалил клапан, кроме того, этого на фото не видно – я сузил деталь 58 на 0,5 мм – что бы она нормально села в «ванночку» - так пришлось сделать, потому что в том самом угле, куда должна сесть 58 у меня получилась морщинка от изгиба гусеницы. А вообще – клапан на 58 играет роль стабилизатора при склеивании – не даёт изгибаться детали 58. На фото правый блок ходовой уже полностью собран, крылья подклеены на место. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-47811600-1482132488_thumb.jpg После сборки обеих блоков ходовой с экранами, приступим к корпусу. На фото почти полностью собранная ванна корпуса. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-58304700-1482132489_thumb.jpg Ещё раз ванна корпуса. Перед приклейкой верха корпуса 5 к ванне корпуса 1 не забудьте вклеить детальку 4. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-81836100-1482132490_thumb.jpg Дальше на ванну корпуса клеим верх корпуса деталь 5. Обратите внимание, что хвост (крышка МТО) сразу наклеен не был, а будет наклеиваться после посадки на место детали 5. Ещё очень важный момент – на этом фото видно какую я допустил ошибку: задне-боковые хвостики-треугольнички детали 5 я приклеил в один уровень с крышкой МТО. Это не правильно и так быть не должно, внимательно смотрите это место на схеме 5 в инструкции. (!) Меня ввёл в заблуждение клапан на этих хвостиках – он так и просился быть подклеенным под крышку МТО. На самом деле тот клапан нужен для приклейки хвостиков к бортам (!) корпуса. Ниже на Фото 13, 14 и 15 будет показано как я вышел из ситуации. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-82586900-1482132492_thumb.jpg Деталь 5 полностью приклеена, крышка МТО детали 1 тоже. Борта детали 5 – пока нет, ждут блоков ходовой. В принципе, если всё резалось/сгибалось очень точно, то можно сразу и части борта склеить между собой, но я предлагаю подстраховаться вот таким образом – смонтировать эти борта уже на приклеенные блоки ходовой части. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-67383700-1482132493_thumb.jpg Дальше клеим к корпусу блоки ходовой части и уже на них спозиционируем борта детали 5. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-88215000-1482132494_thumb.jpg А вот и стало видно, неправильная приклейкя хвостиков детали 5! Походу у нас все тестеры, что работали над этой моделью, наступили на эти грабли. "Забронзовели" мы, чо уж там, в инструкцию не смотрим…. не повторите ошибку! 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-92250300-1482132495_thumb.jpg Пришлось аккуратно отрезать эти хвостики от их клапанов, которые уже давно зажаты на клею между корпусом и крышкой МТО. На фото хвосты детали 5 показаны уже отрезанными. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-80648300-1482132496_thumb.jpg Те же хвостики с другого ракурса. Видно посадочное место на гусеничных блоках для них, на боковинах корпуса 1 тоже обозначено посадочное место. Я предлагаю отрезать сразу же клапан от этих хвостиков что бы не ввёл в заблуждение, и они прекрасно клеятся в стык по посадочному месту. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-94492300-1482132497_thumb.jpg На этом в принципе с корпусом танка пока всё, на фото детали 9, 10 и 12 – эдакие доски на крышку МТО. В реальности это всё люки для доступа к МТО вот такой вот странной формы. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-89137800-1482132498_thumb.jpg На фото детали 7, 8 и 11. Они подклеиваются на картон, после чего 8 и 11 надо согнуть. Всё бы ничего, но 11 надо подклеивать на 1мм картон, а потом сгибать. Лучше даже и не пробуйте, сгибать 1 мм картон на такой маленькой детали…. Ничего хорошего не выйдет. Предлагаю вырезать под каждую из 11 картонные прямоугольники нужного размера и подклеить их изнутри на уже согнутую деталь 11 – как на фото. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-92217900-1482132499_thumb.jpg Дальше приступим к сборке башни. Не смотря на необычную форму и конструкцию, башня собирается очень легко и точно. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2016/post-4861458-0-84472700-1482132500_thumb.jpg Деталь 21 подклеивается на 0,5 мм картон, после чего вокруг неё оборачивается деталь 22 по краю прямой стороной. На фото на переднем плане показана начальная стадия этого. Деталь 23 приклеивается к детали 24 для простого варианта башни или к детали 40 для сложного. Продолжение ↓

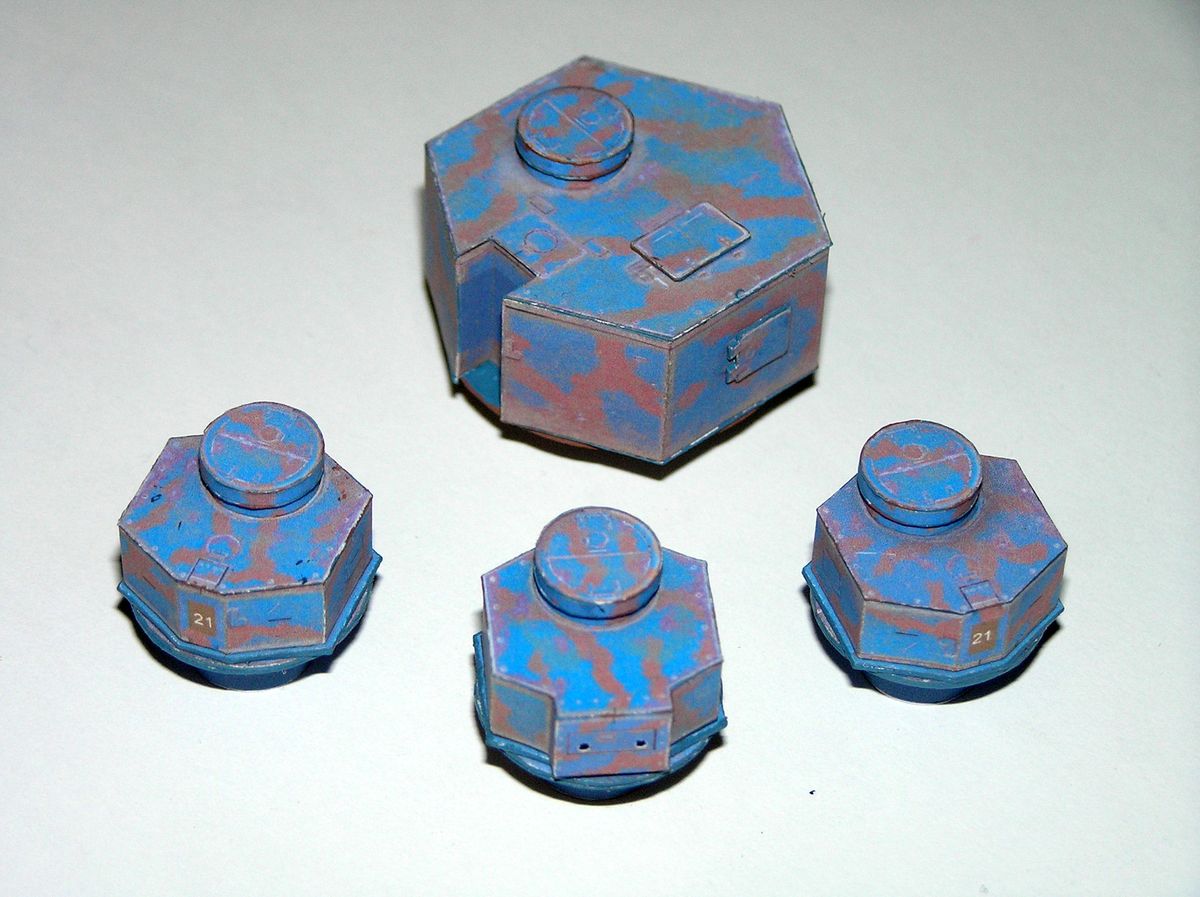

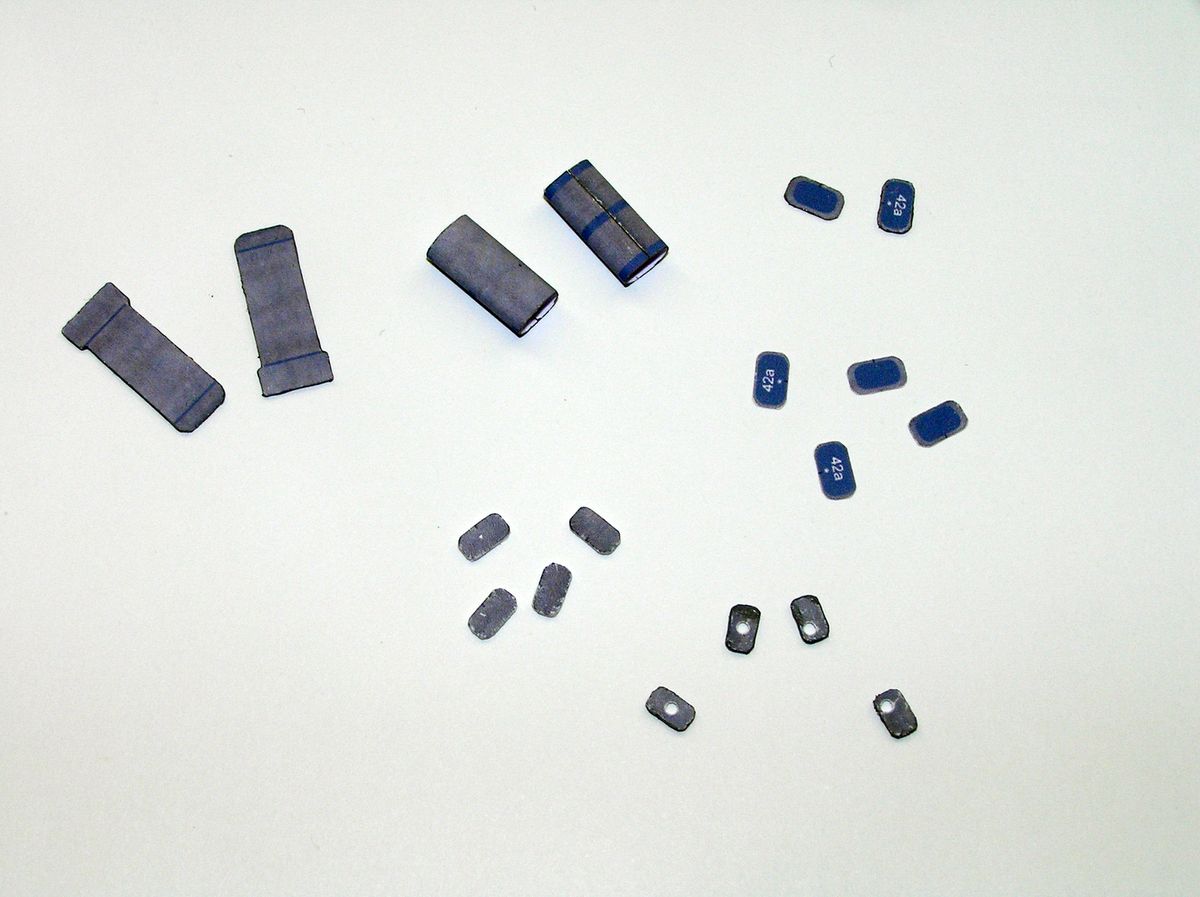

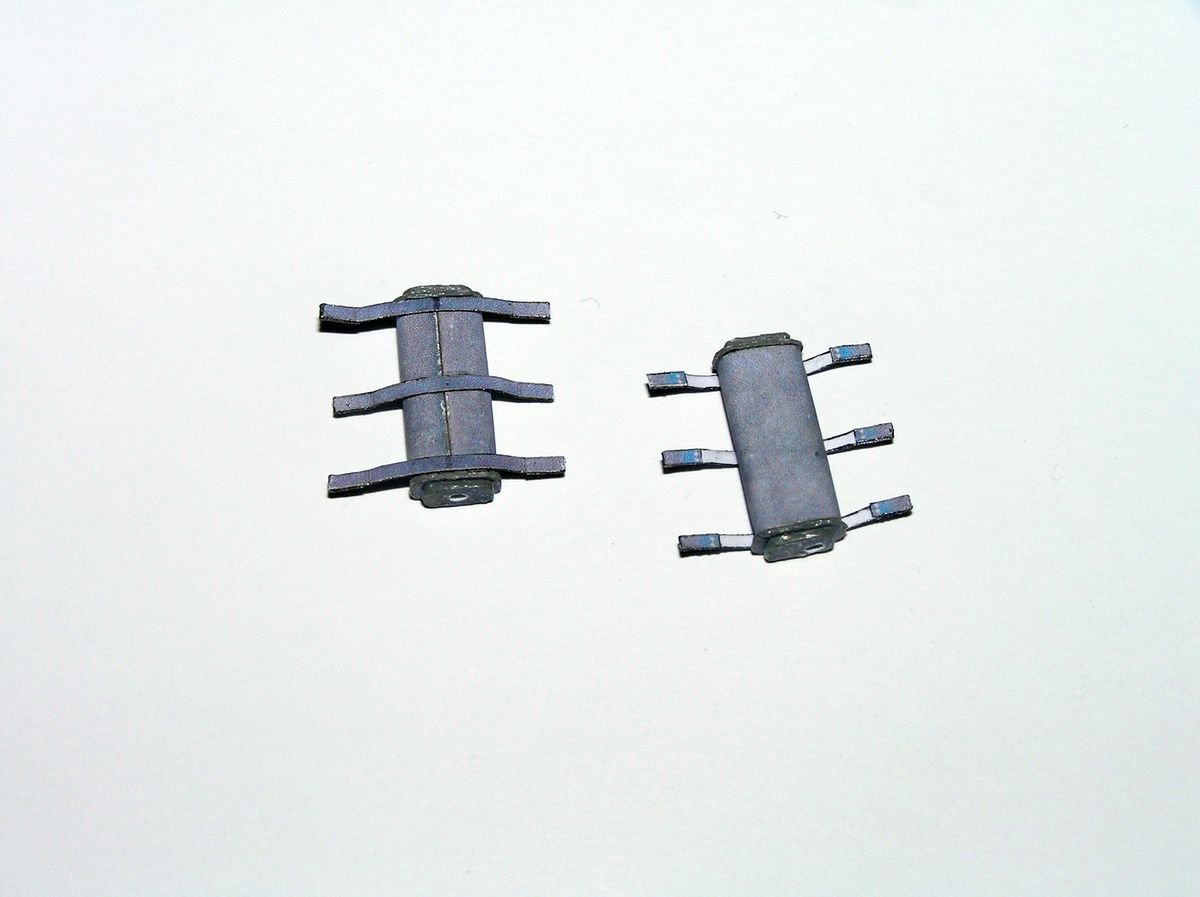

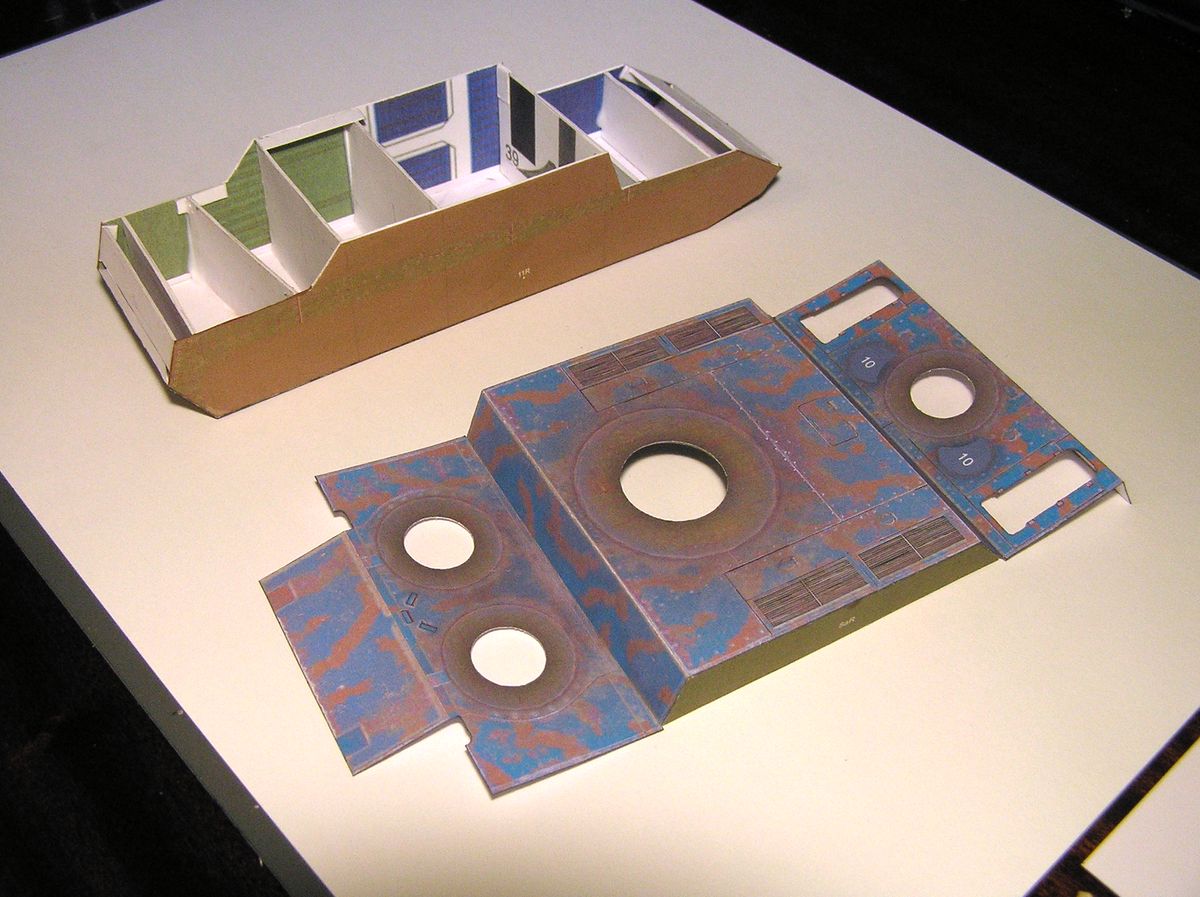

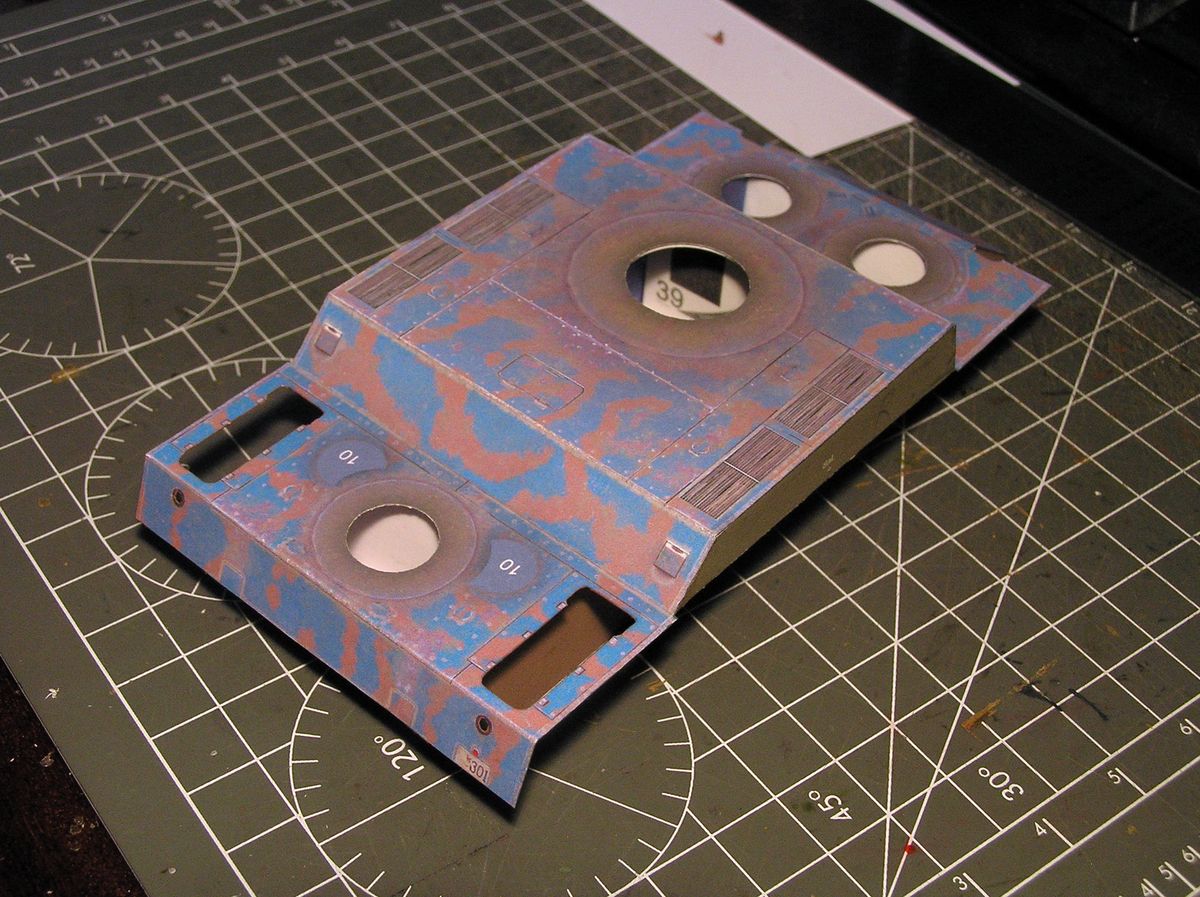

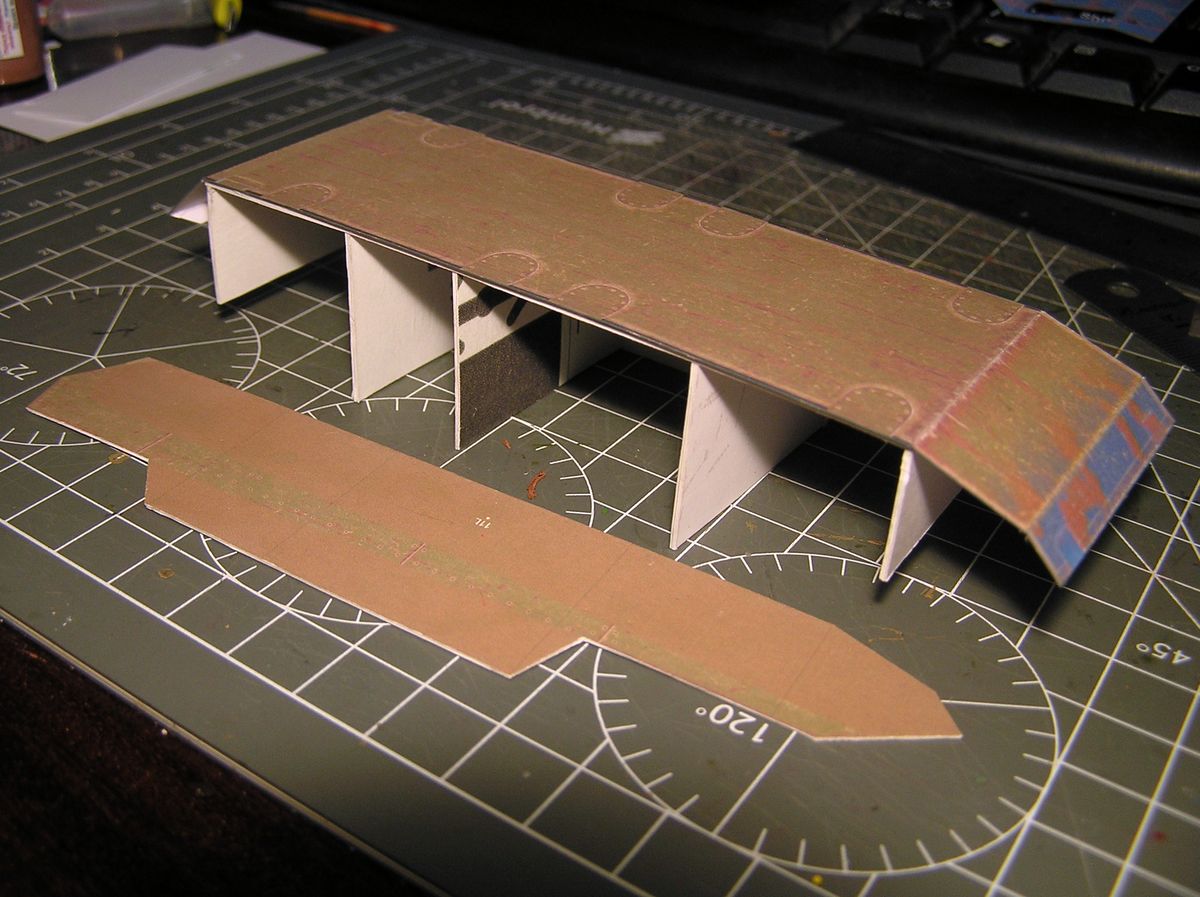

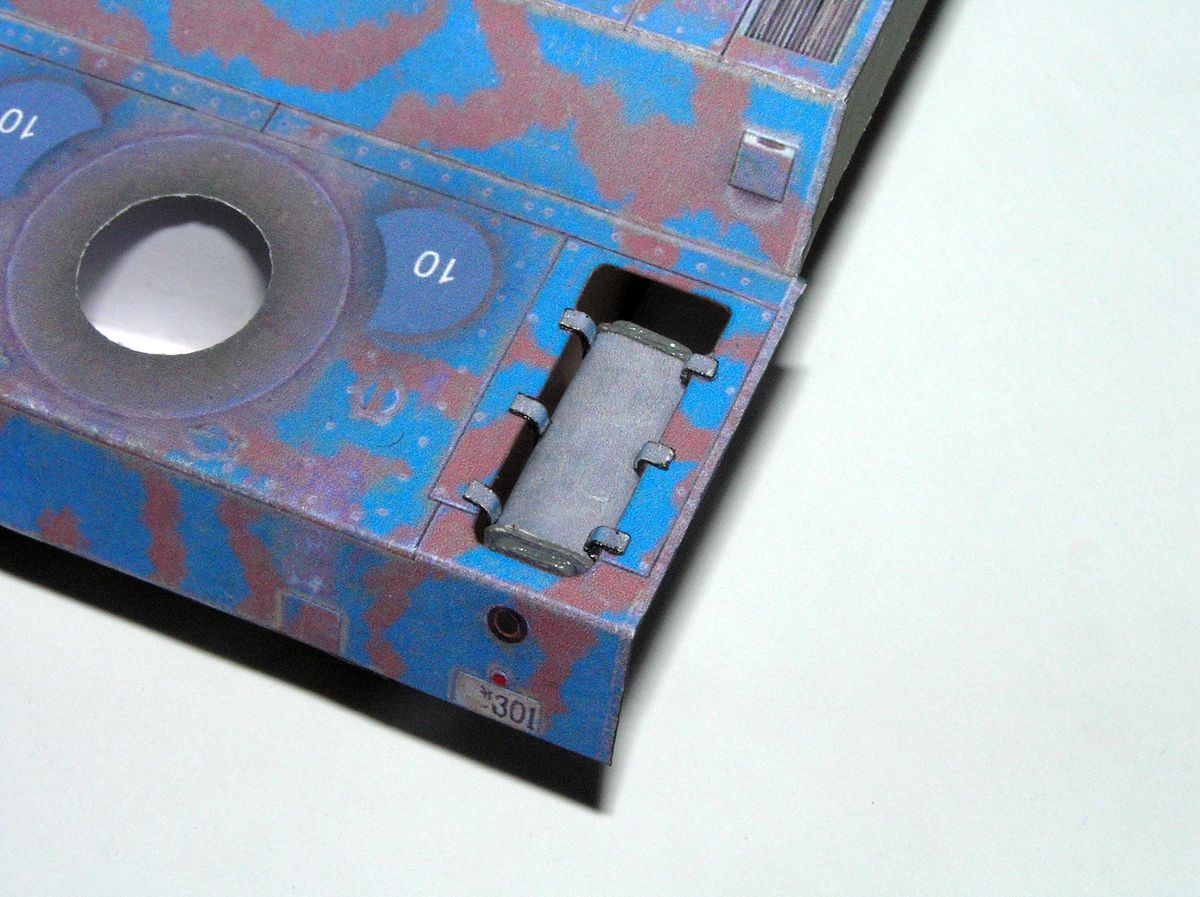

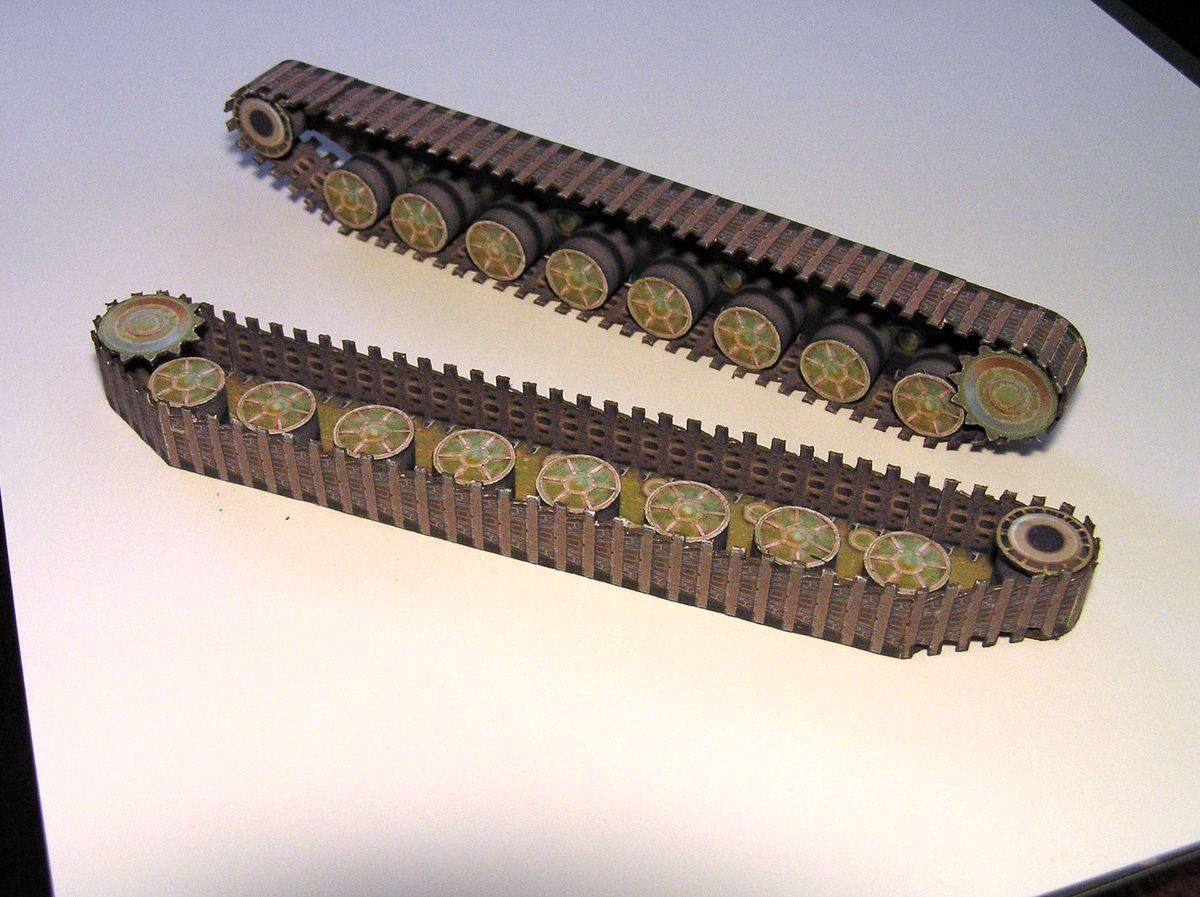

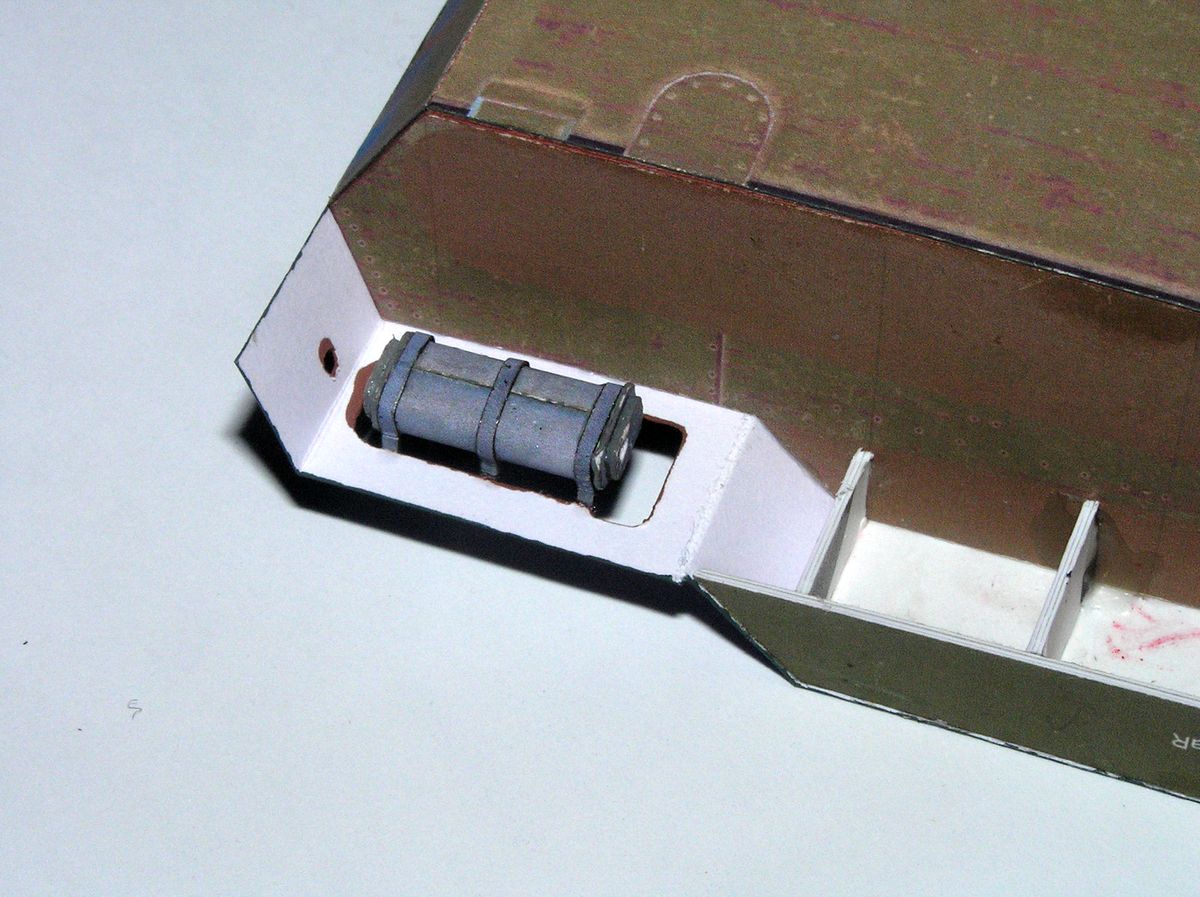

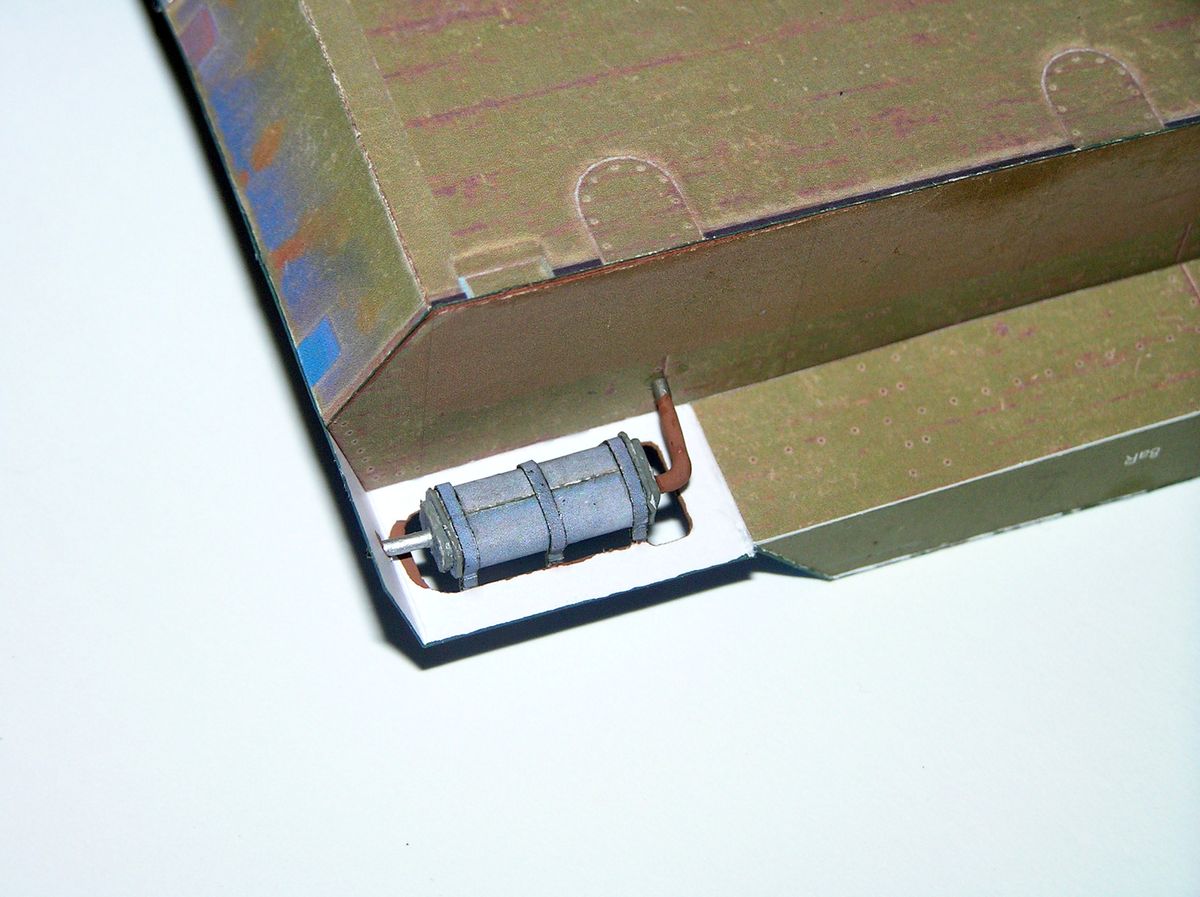

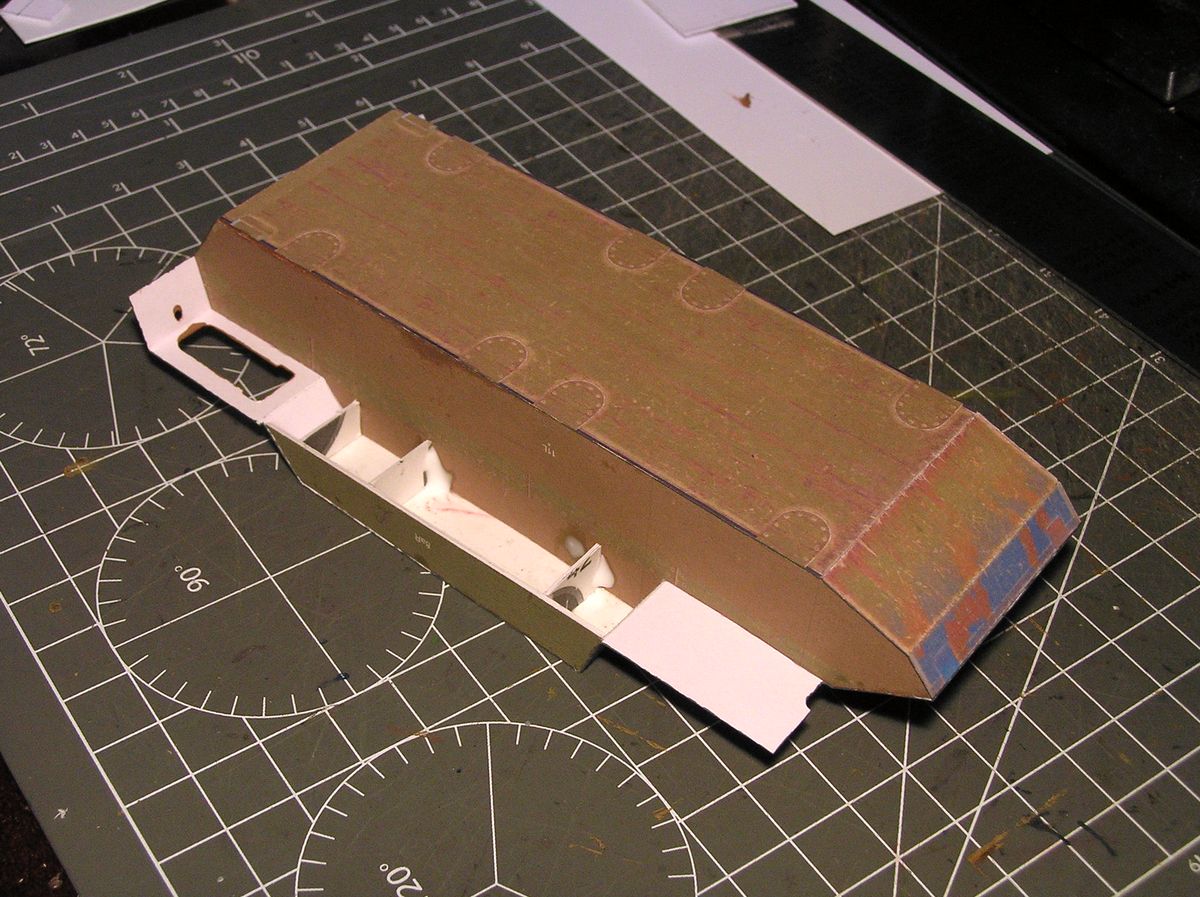

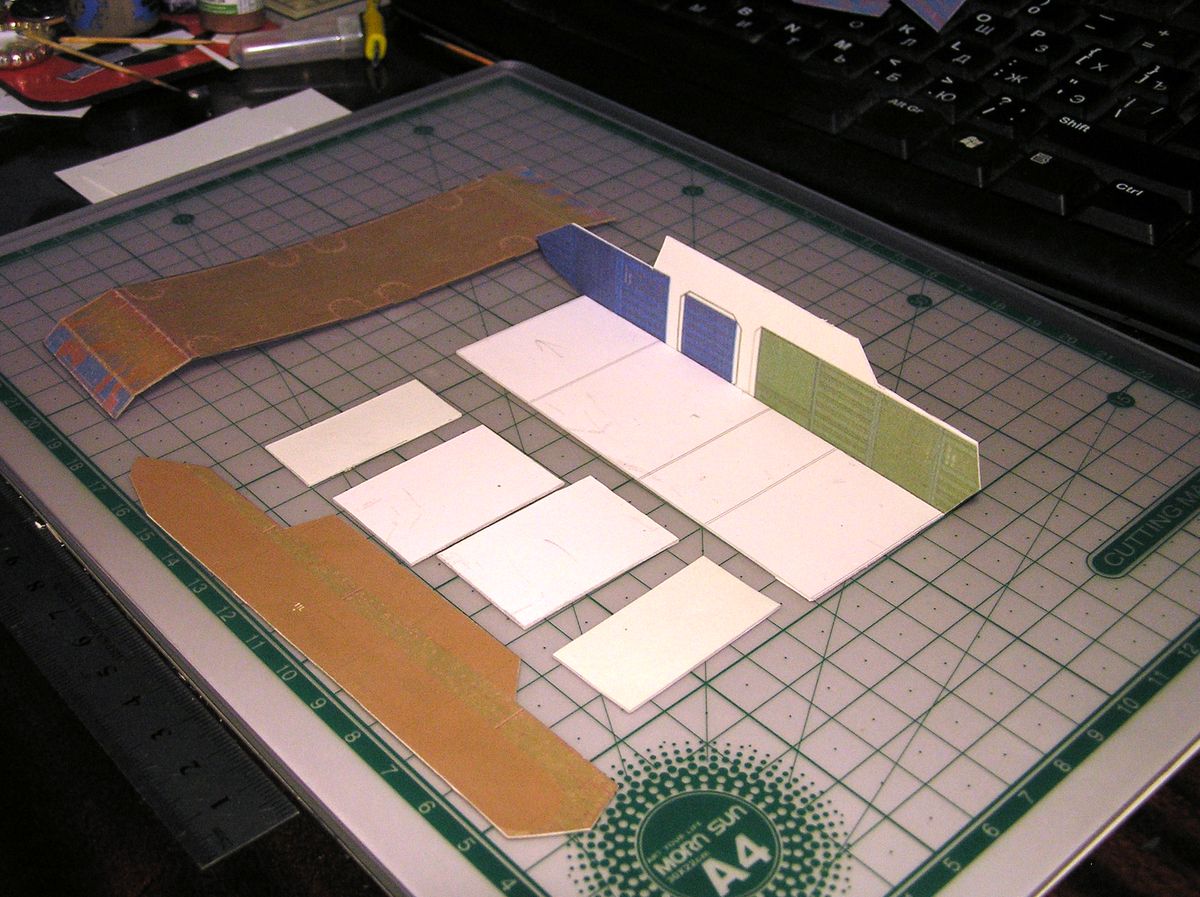

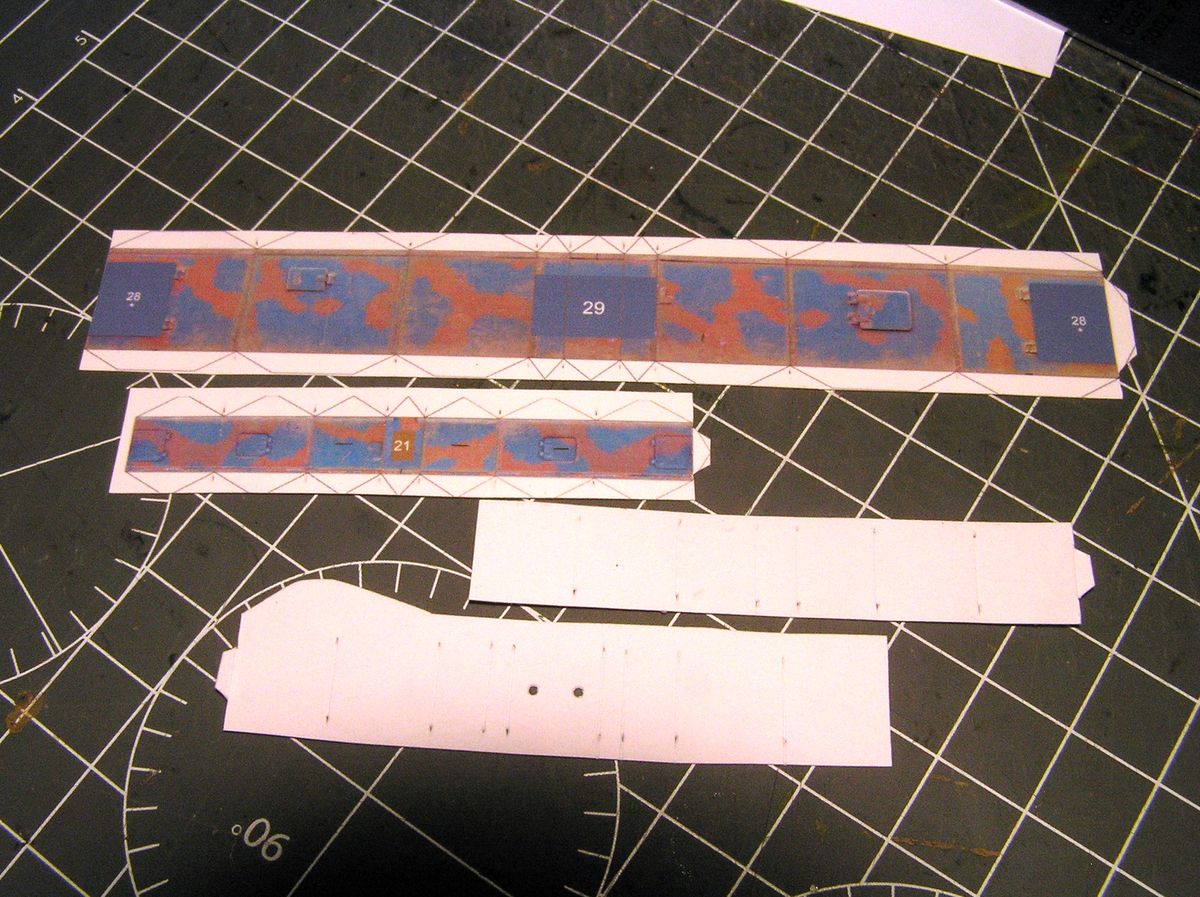

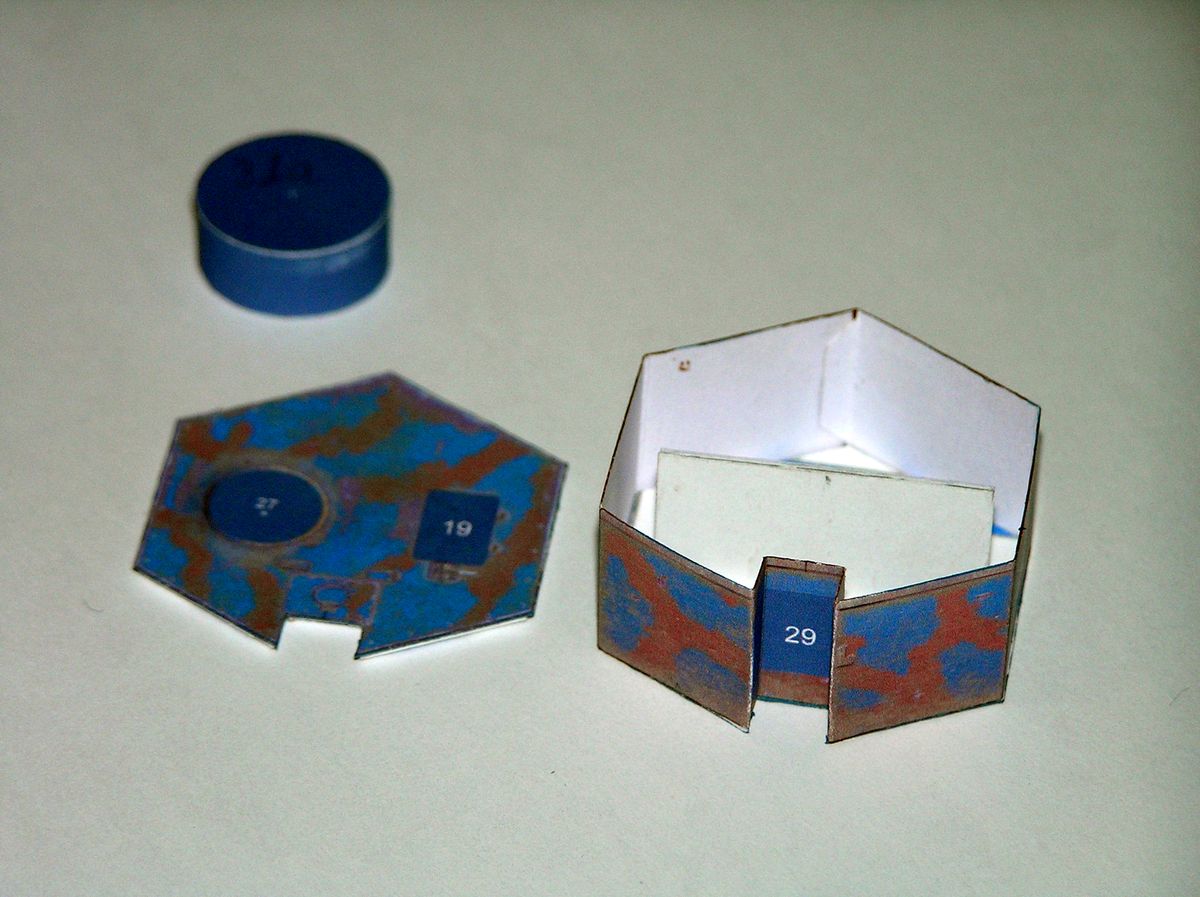

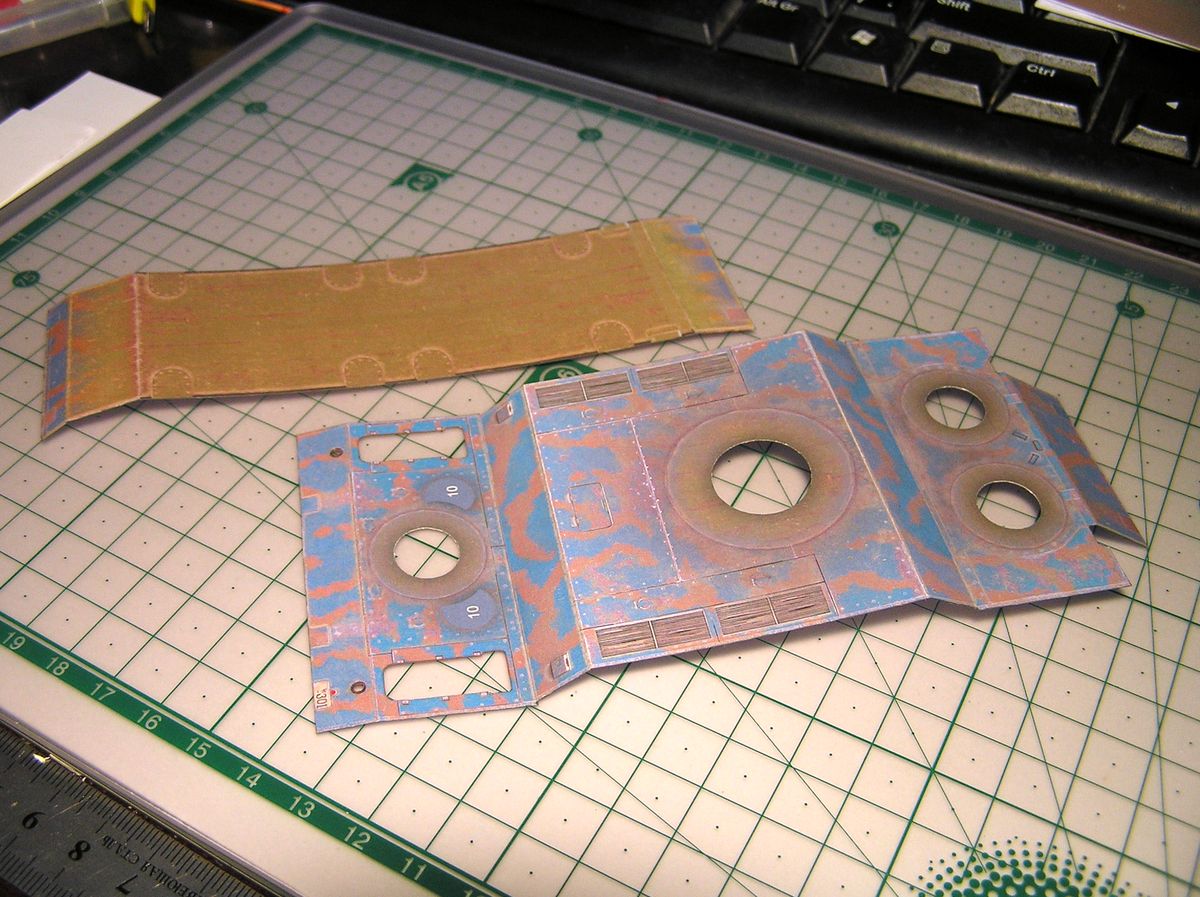

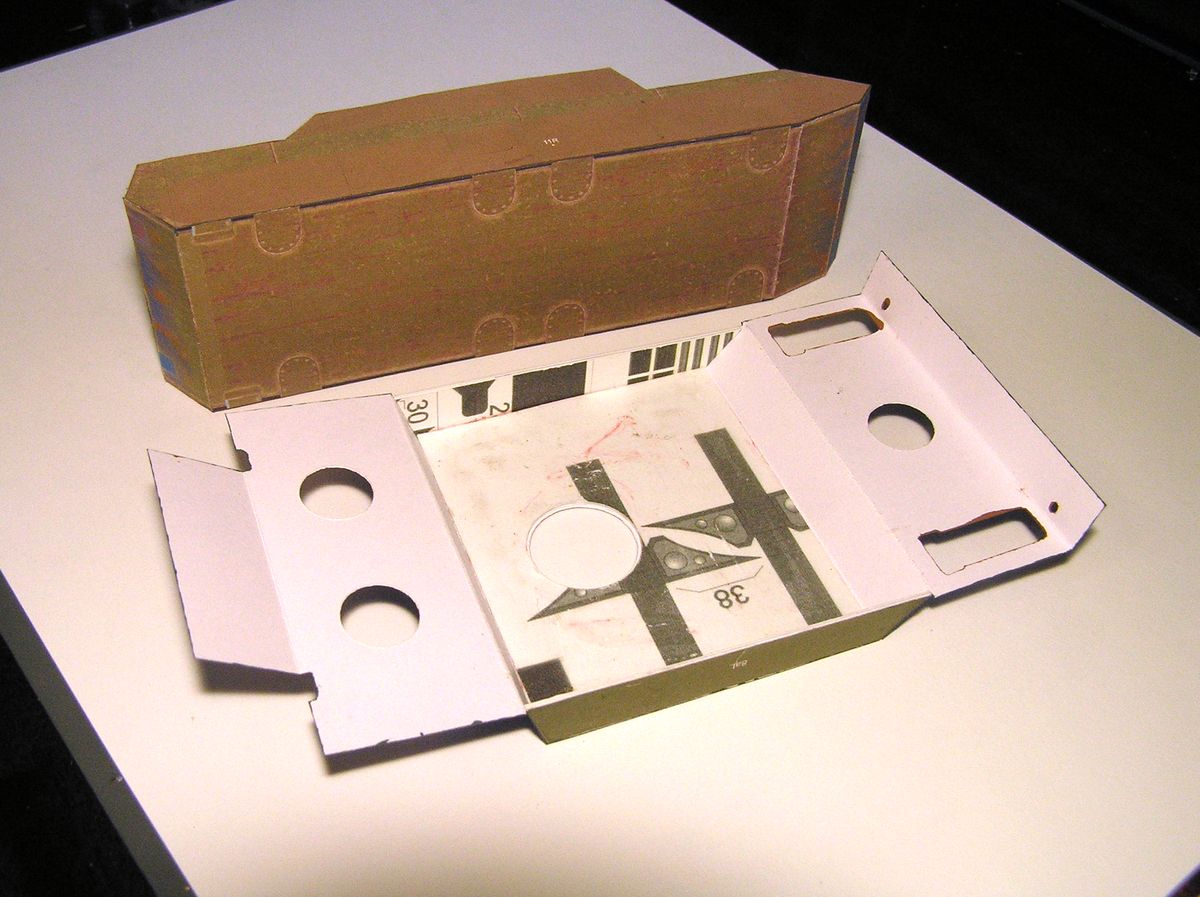

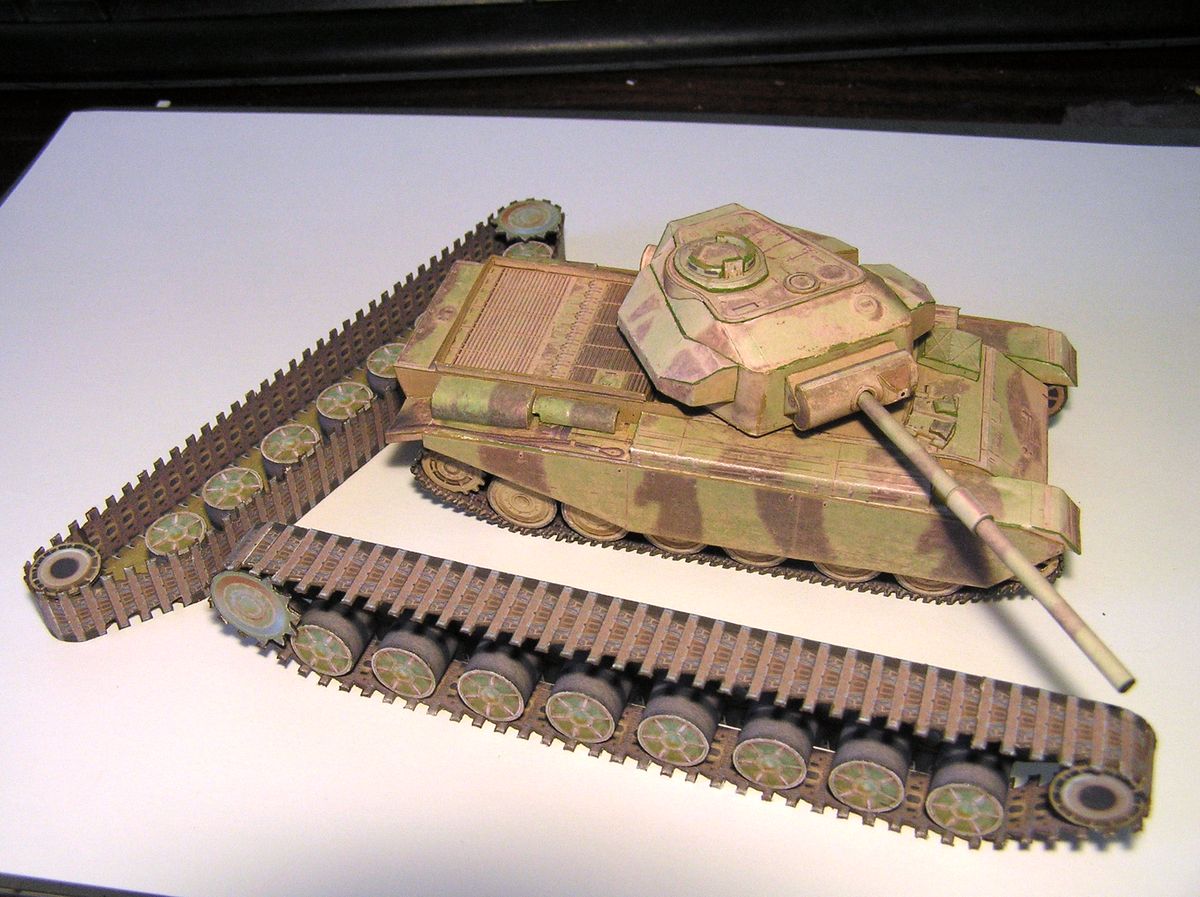

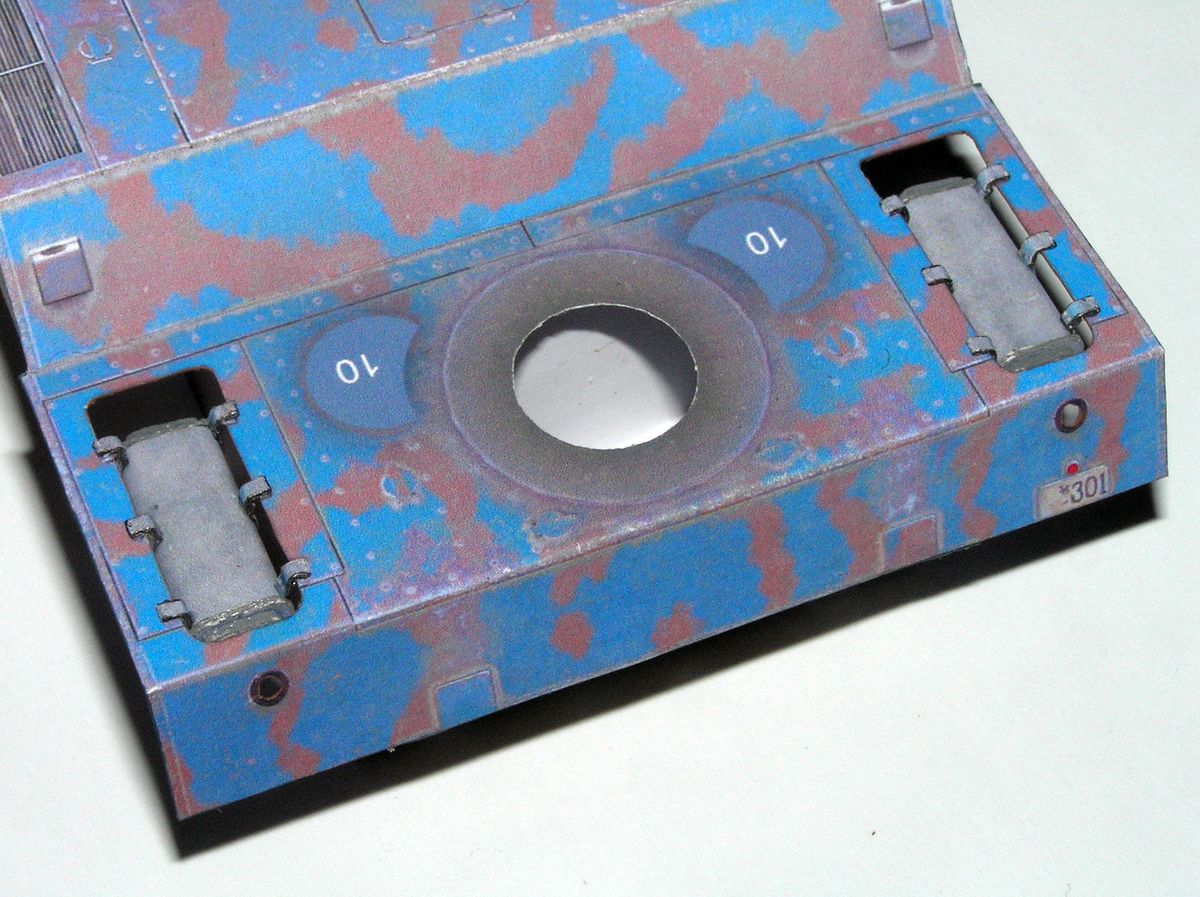

Всем привет! Наш именитый мастер Targo_Kain расскажет нам о сборке модели "японского монстра", танка O-I(стиль изложения автора сохранен). Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Предыдущие статьи автора: "M103", "Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, Mark I и пр. 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-38598800-1485242156_thumb.jpg Начал я с ходовой части, она тут простая (впрочем как и вся модель, кроме парочки моментов), для эффекта я вырезал с внешней стороны гусениц выступы траков. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-43541400-1485242157_thumb.jpg Ещё раз собранная ходовая, на фоне Центуриона, Центуриону я таким же образом выделял траки. В развёртках также даны гребни траков – детали 48, желающие могут их наклеить. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-74343900-1485242158_thumb.jpg Дальше перейдём к корпусу. Здесь к основанию днища 3 приклеена одна боковушка 2L и подготовлены силовые шпангоуты 4,5 и 6. Вторая боковушка 2R приготовлена. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-88517600-1485242159_thumb.jpg Приготовлен верх корпуса – деталь 1, в ней вырезаны отверстия под грибки башен, а также продолговатые отверстия в кормовой части – для желающих сделать детализированные выхлопные патрубки. Кроме того я отделил от детали 1 боковые части – тоже хотел подклеит ьих на картон. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-23109600-1485242162_thumb.jpg Продолжаем сборку корпуса. После приклейки одной боковушки 2 были вклеены шпангоуты 4, 5 и 6 после чего была приклеена обшивка днища 7. И только потом будет приклеена вторая боковушка. Такой порядок удобен тем, что вторую боковушку будет легко позиционировать относительно уже приклеенной боковушки – а именно по обшивке днища корпуса. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-06960100-1485242163_thumb.jpg На фото собрана силовая структура корпуса. Видно несколько дополнительных силовых элементов – ВЛД, лист на корме, дополнительный шпангоут в МТО и в боевом отделении. Модель у нас крупная, лишние силовые элементы уберегут нас от провисания широких участков детали 1. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-04121700-1485242164_thumb.jpg Деталь 1 вид «изнутри». Боковые части детали 1 подклеены на картон и приклеены на место. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-03366300-1485242165_thumb.jpg Примерка детали 1 на корпус. Прикидываем, как удобней клеить будет выхлопные патрубки – с приклеенной деталью 1 или лучше прицепить выхлопные на деталь 1, а потом её приклеивать к корпусу. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-23207200-1485242166_thumb.jpg Решив, что выхлопные будет удобней клеить на собранном корпусе, решительно приклеиваем деталь 1 к корпусу. Плюс несколько прямоугольников из картона в надгусеничные ниши. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-16886700-1485242167_thumb.jpg Детали выхлопных патрубков из листа с дополнительными деталями для детализации. Сами расширители уже склеены – деталь 42. Перед склейкой округляем деталь 42 на спице на некотором расстоянии от будущего шва. Потом в эту собранную конструкцию вставится деталь 42а и придаст патрубку нужную форму. 43 и 43а склеиваются между собой и на них с обеих сторон подклеиваются 42а и 44/45. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-17769400-1485242168_thumb.jpg Наклеиваем на патрубки ленты подвески – детали 46. Концы этих деталей сгибаются и склеиваются в этакое утолщение, белая часть детали 46 доклеивается на патрубок, а хвостики утолщения надо будет согнуть примерно на 90 градусов пинцетом – этими уголками вся конструкция и будет приклеена к детали 1. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-09400100-1485242169_thumb.jpg Приклеенный патрубок в окно детали 1. Видно как он крепится с помощью деталей 46 на корпус. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-19558300-1485242170_thumb.jpg Вид на оба патрубка. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-06328200-1485242171_thumb.jpg Вид на патрубок «снизу-изнутри». Теперь можно приклеить сами трубы из проволки, а лучше использовать проволочный припой. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-32740300-1485242172_thumb.jpg Вот сами трубы. Обратите внимание - я не использовал детали 47 и 47а, они образуют эдакую «ванну» для всей конструкции выхлопного патрубка. Дело в том, что на чертежах эта «ванна» есть, а в нашей игре её нету и сквозь окно патрубка можно разглядеть гусеницы. Выбор за вами. И после монтажа выхлопных патрубков нам уже ничего не помешает приклеить боковые экраны – детали 8, а также можно ставить весь корпус на гусеницы. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-34701500-1485242173_thumb.jpg Перейдём к башне. На фото детали 25, 16 и 23. 23 и одна из 16 перевёрнуты – что бы показать, что линии изгиба проводились с другой стороны от распечатки. Видны метки для линий изгиба, которые делались кончиком ножа, ориентация меток по стыкам клапанов. Собственно говоря для этих башен такую технологию применять особой нужды нет – башни 6ти гранные, угол изгиба соседних листов – 60 градусов – никаких швов-морщин в от изгибов не будет, но тут я хочу показать сам принцип. Он нам пригодится дальше. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-76079200-1485242174_thumb.jpg Сборка маленьких башенок, а также комбашенок. Всё предельно простое, хотя я и сделал сборку башен без клапанов, но с подклейкой крыш и днищ башен на картон. Впрочем, на клапанах оно тоже собирается хорошо. Комбашенок у нас 4 штуки, они одинаковые, состоят из деталей 19, 20, 20а и 20б. детали 19 и 20 склеиваются в колечки, потом эти колечки клеятся в стык между 20а и 20б. Дальше детали 19 тоже склеенные в колечки подклеиваются к 20б. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-65778800-1485242175_thumb.jpg Основная башня, главный калибр, да. Рекомендую вклеить между крышей 25а и днищем 25б картонный прямоугольник, который не даст прогибаться крыше башни. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2017/post-4861458-0-70939900-1485242176_thumb.jpg Все башни в сборе, вместе с основаниями и комбашенками. Основания маленьких башенок склеены по «продвинутому» варианту, с использованием деталей с листа с дополнительными деталями. Продолжение ↓

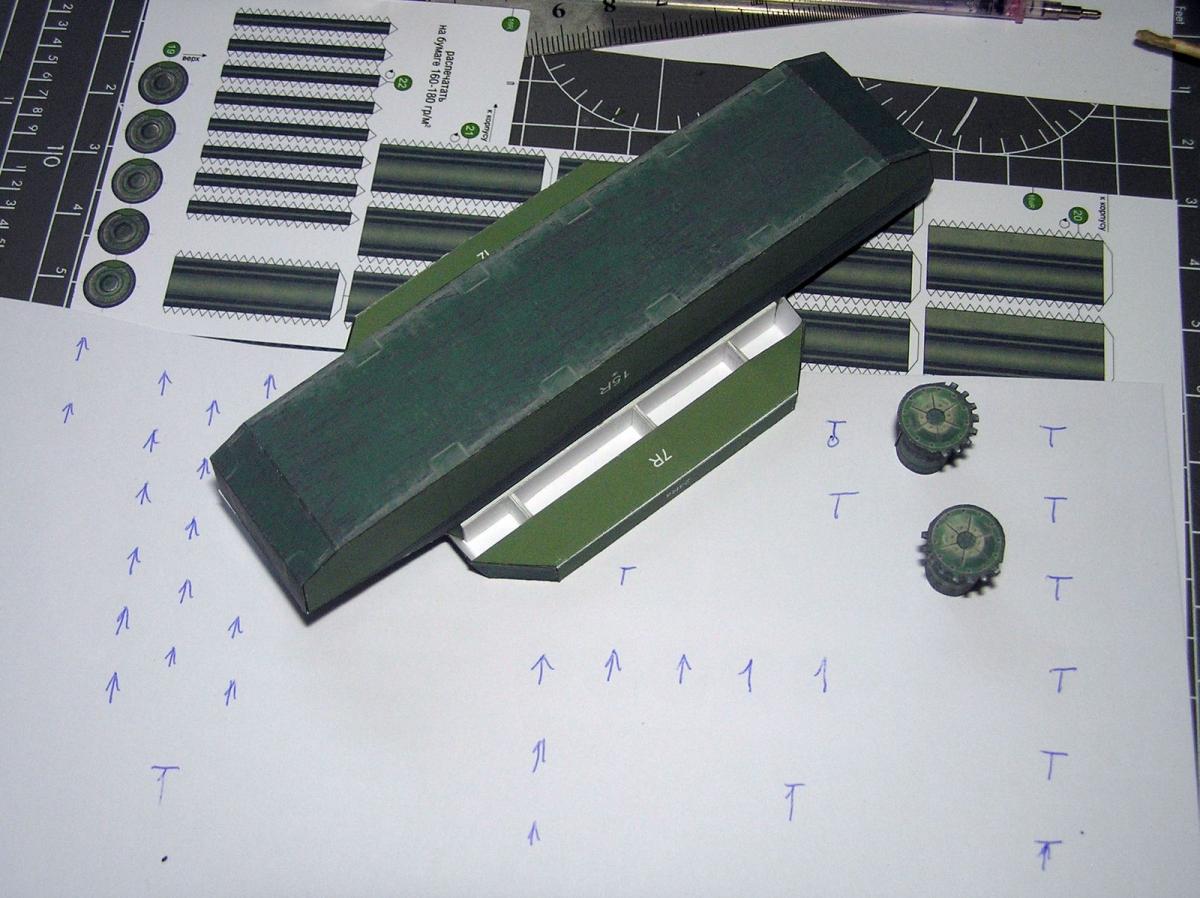

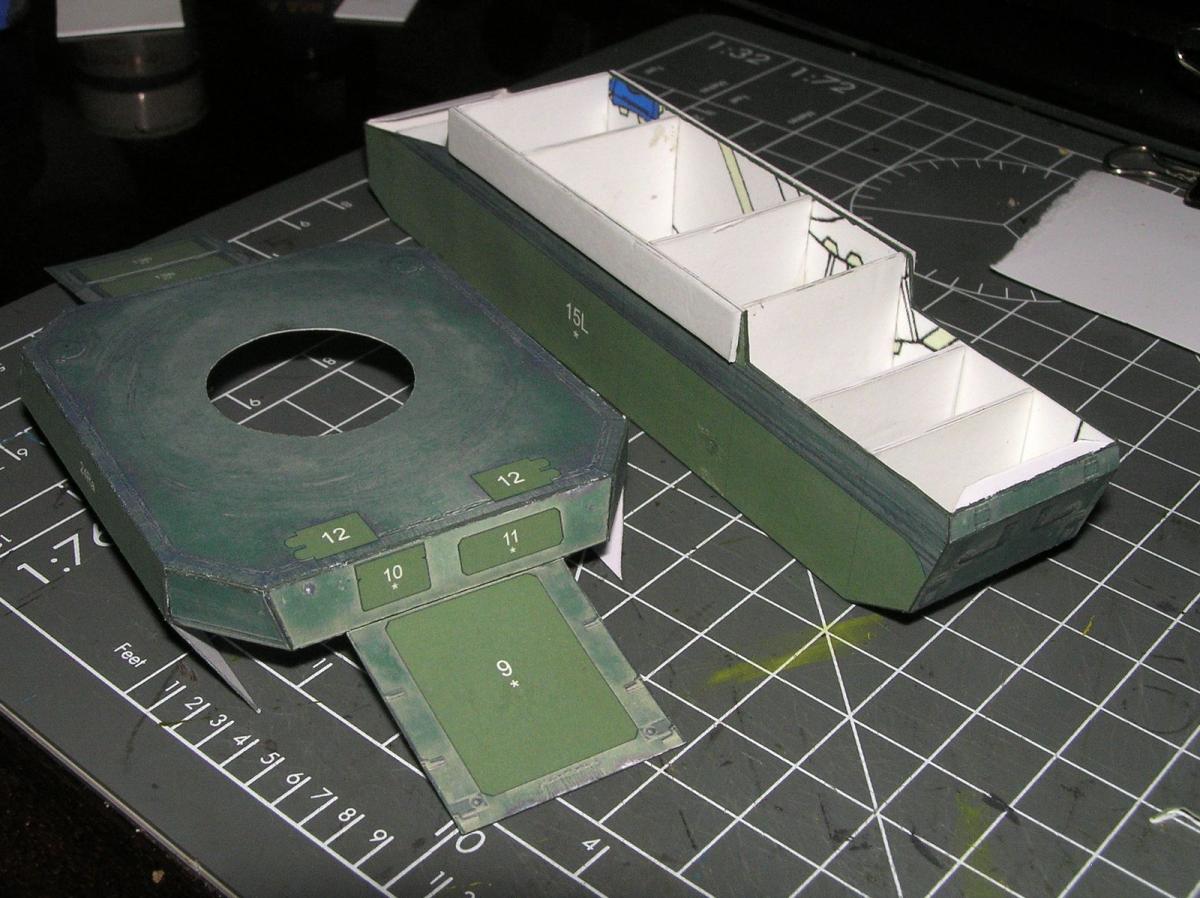

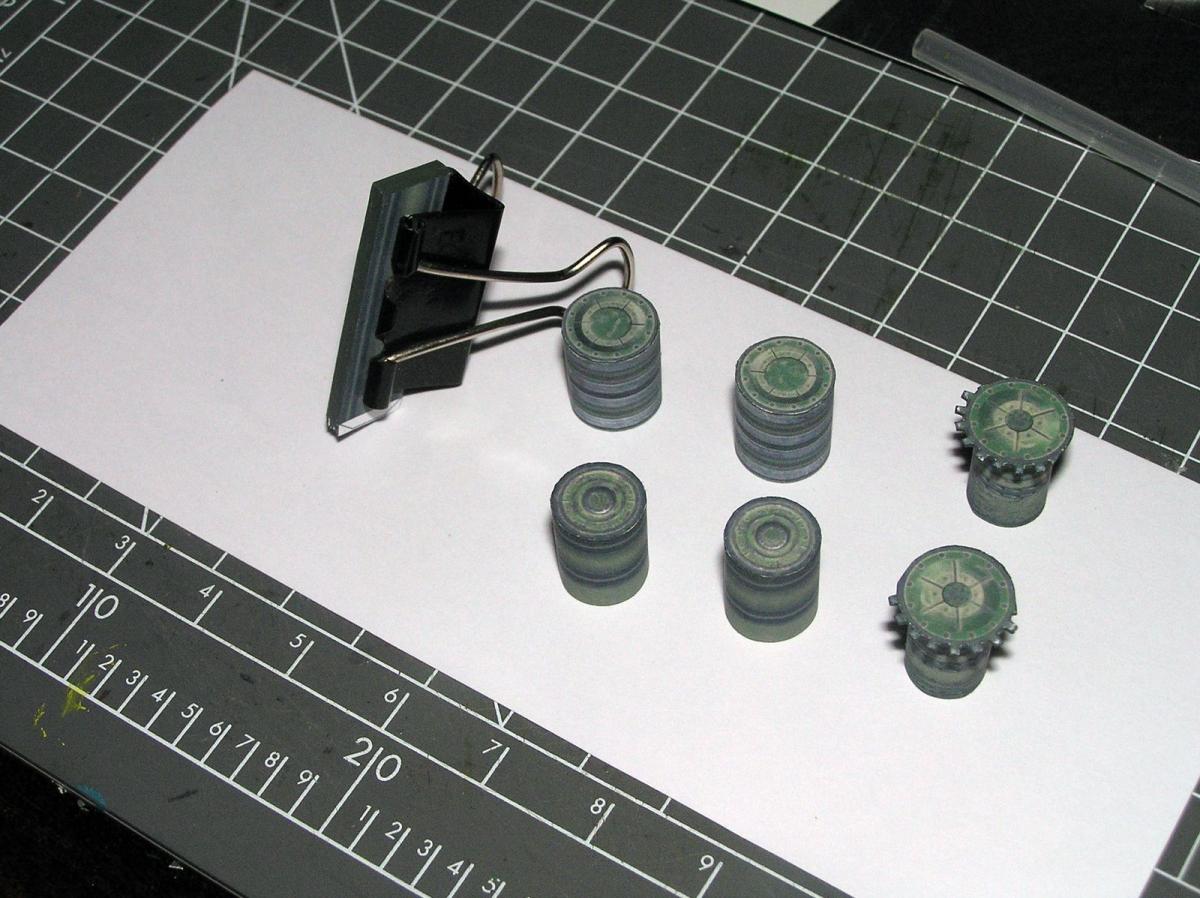

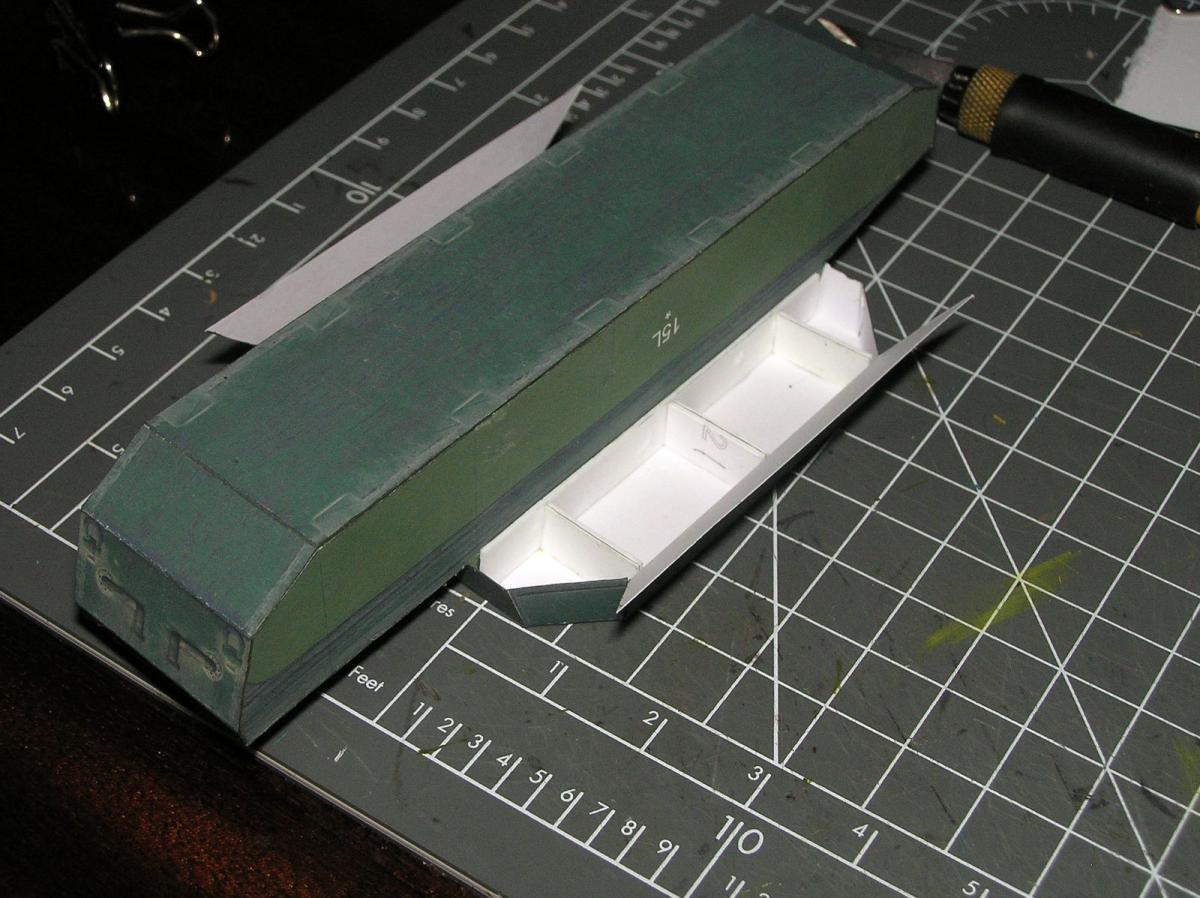

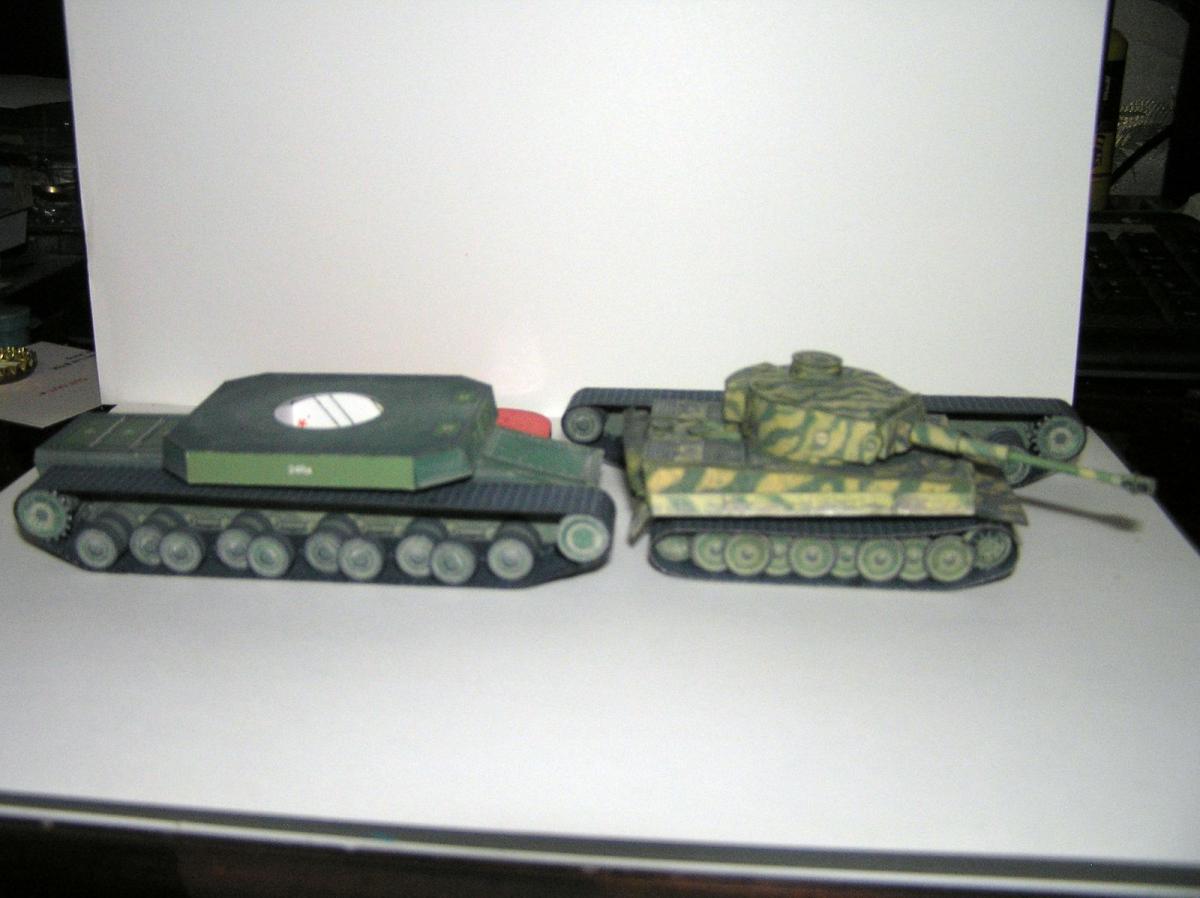

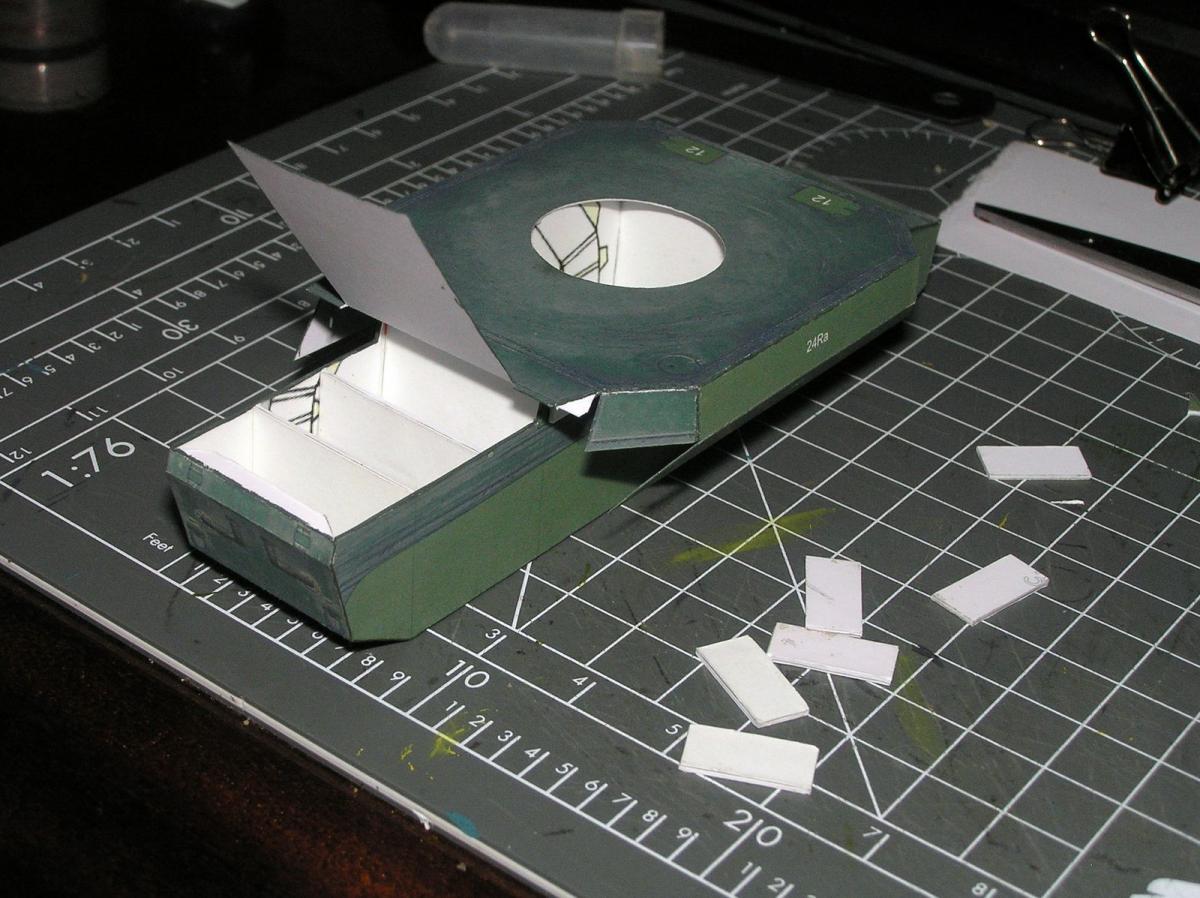

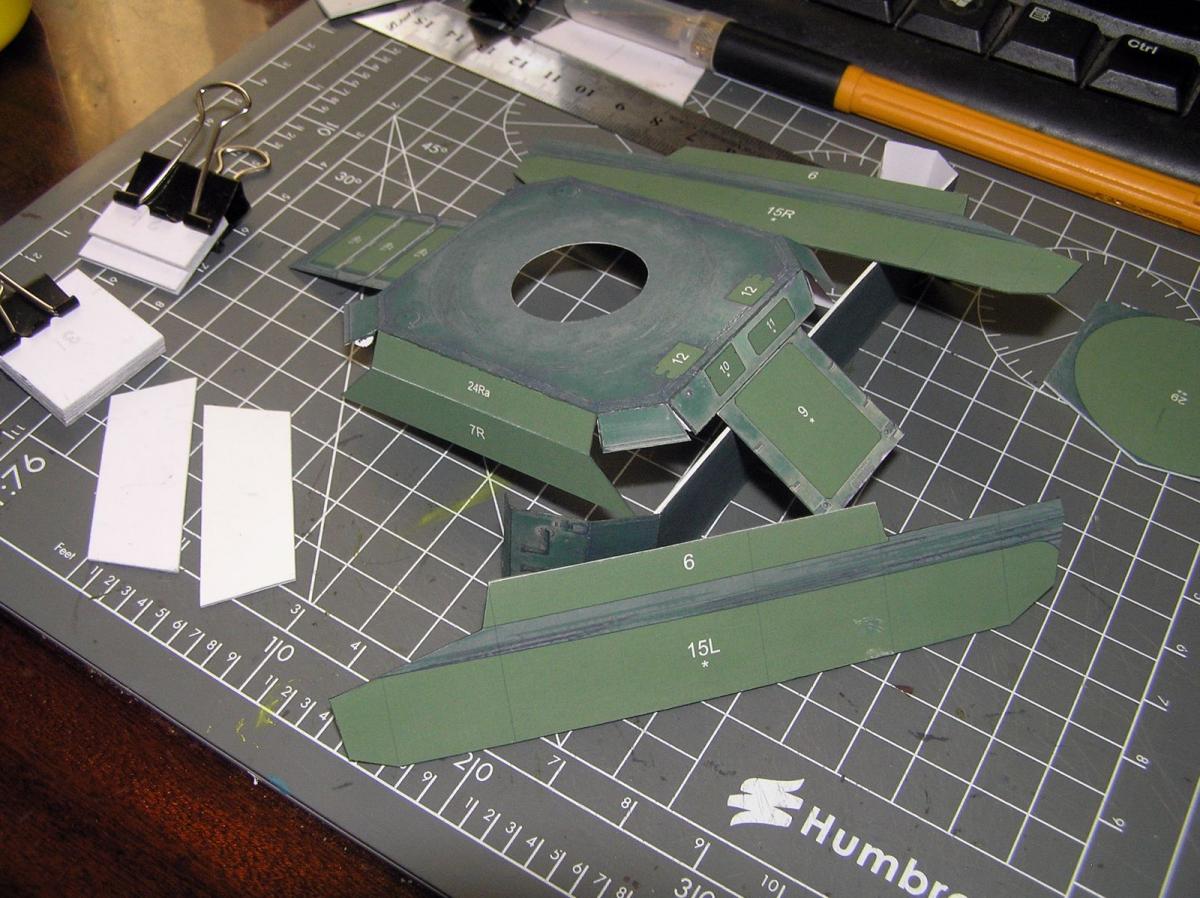

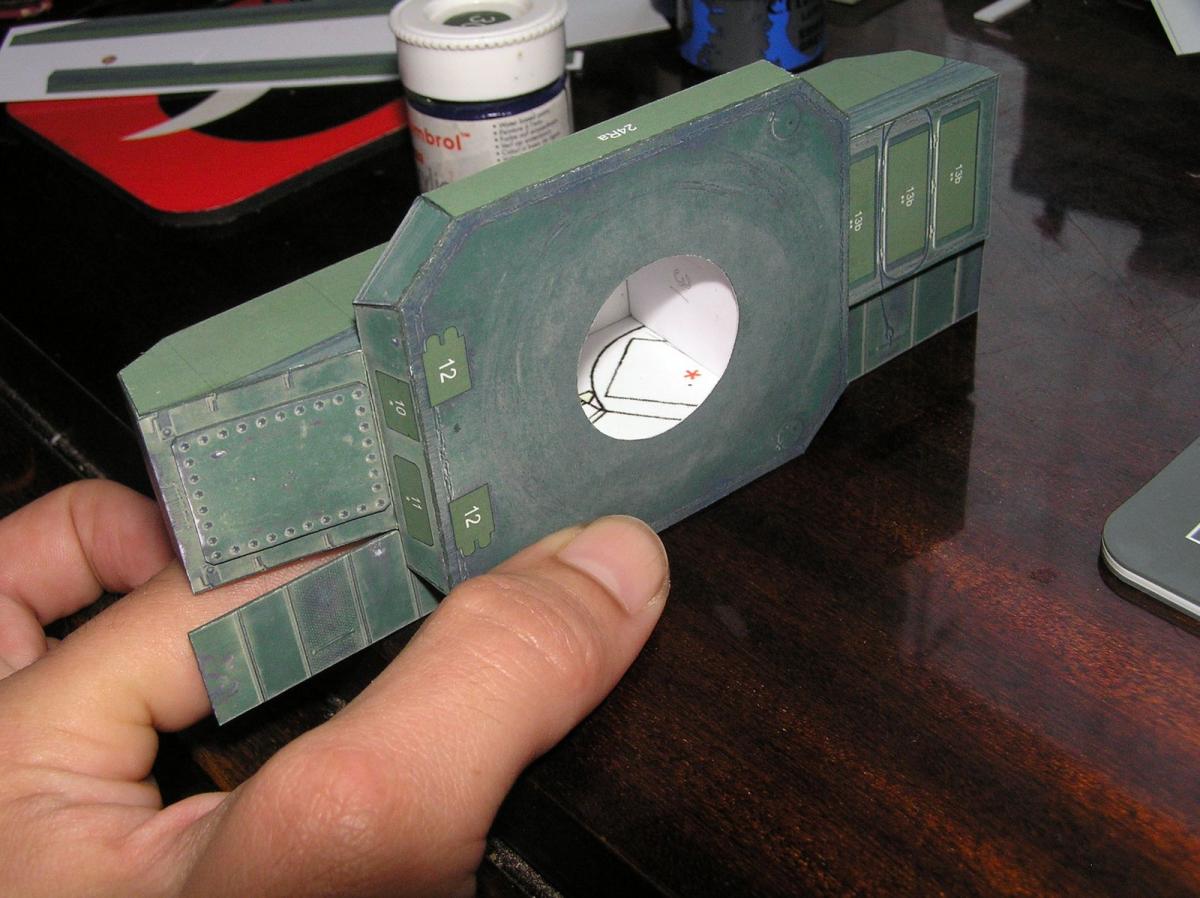

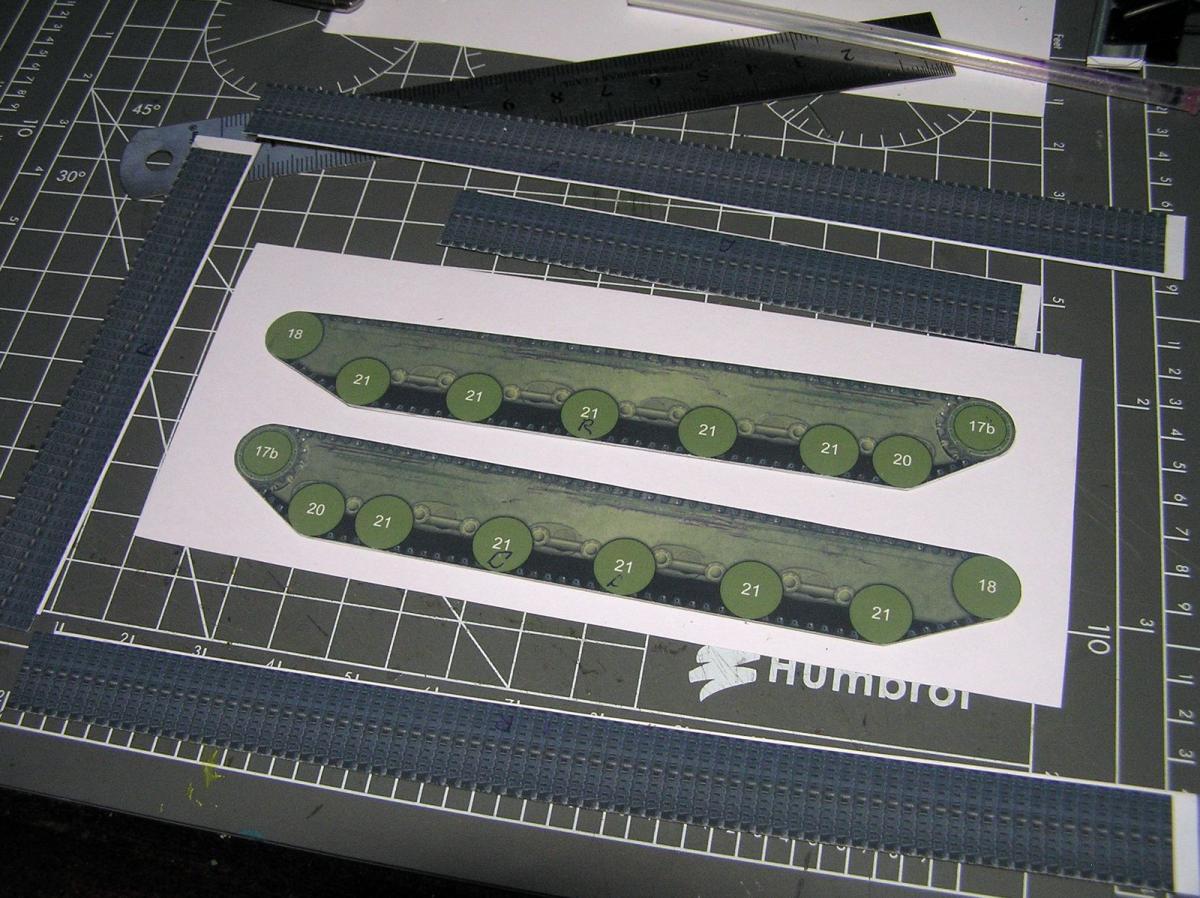

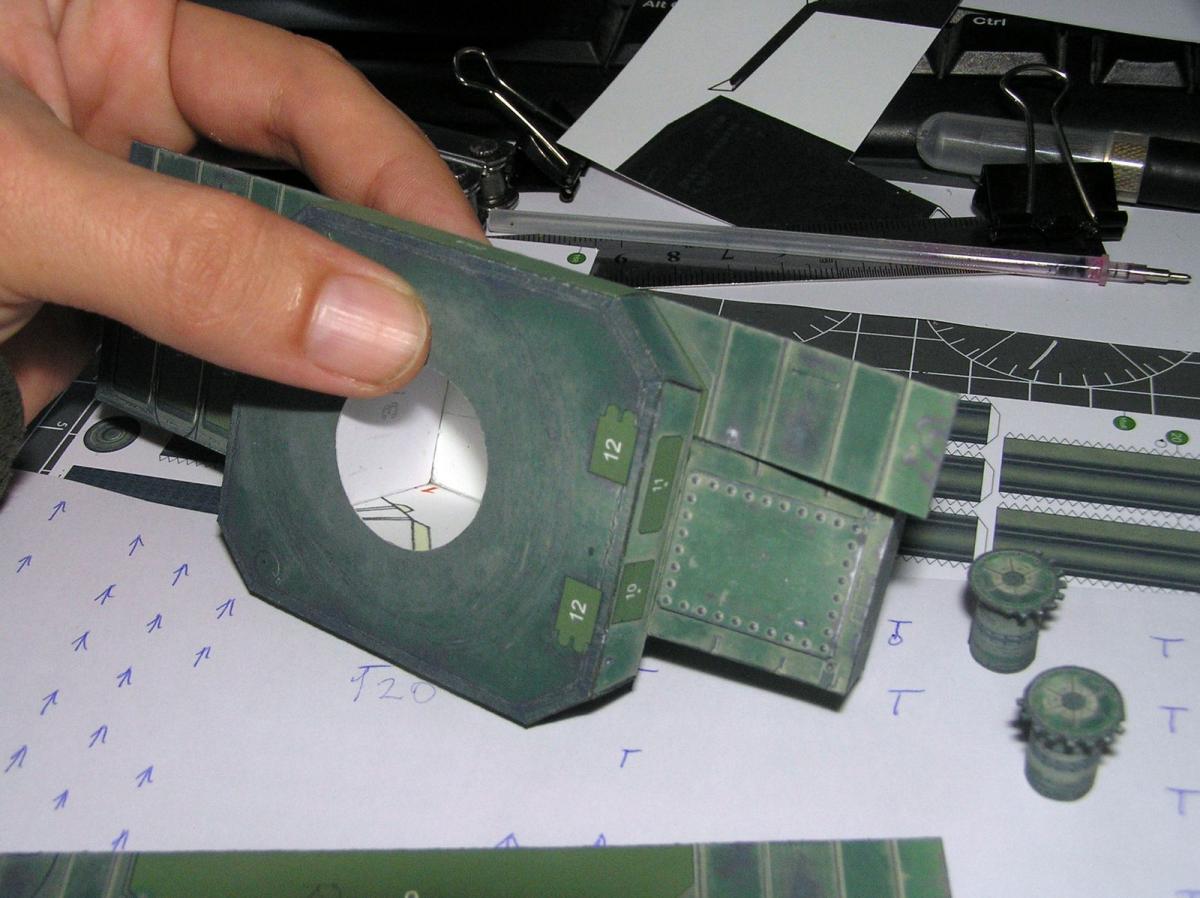

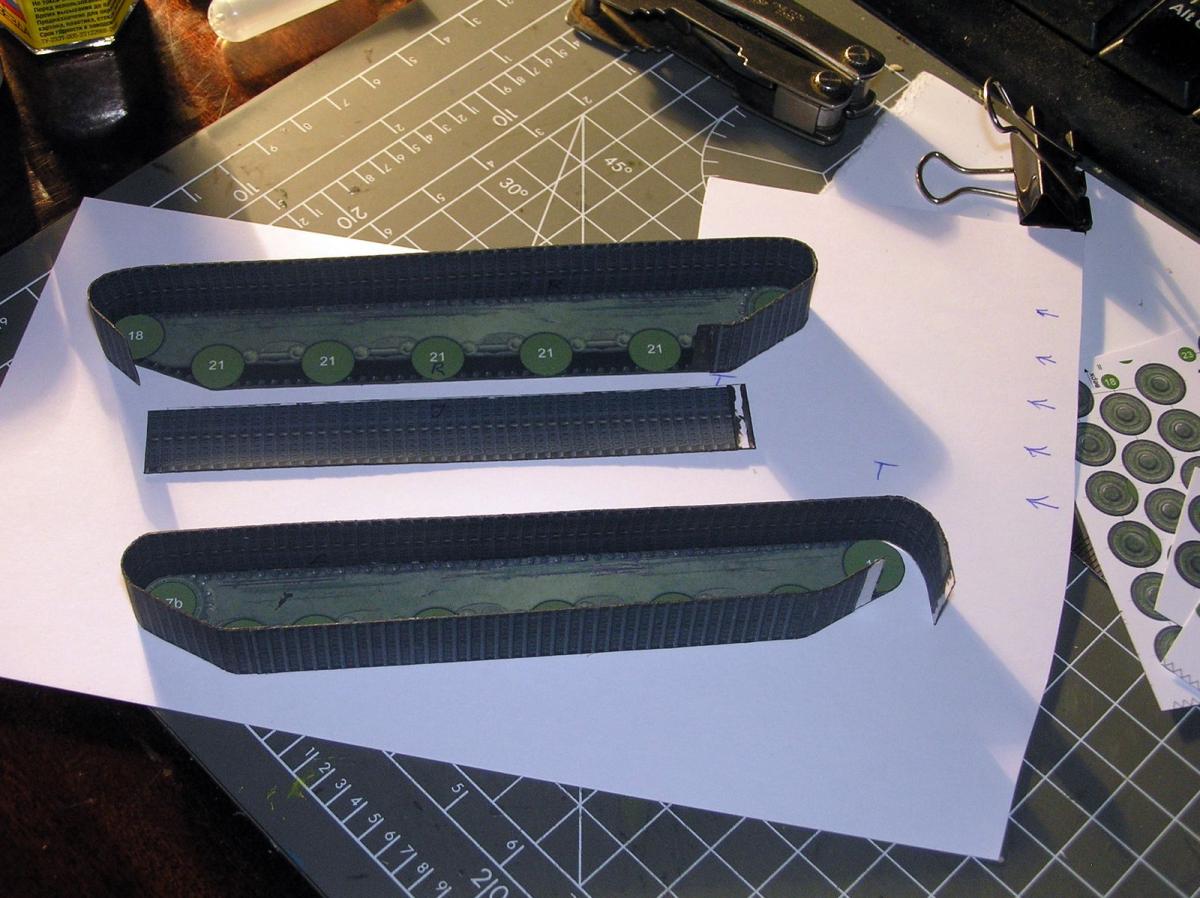

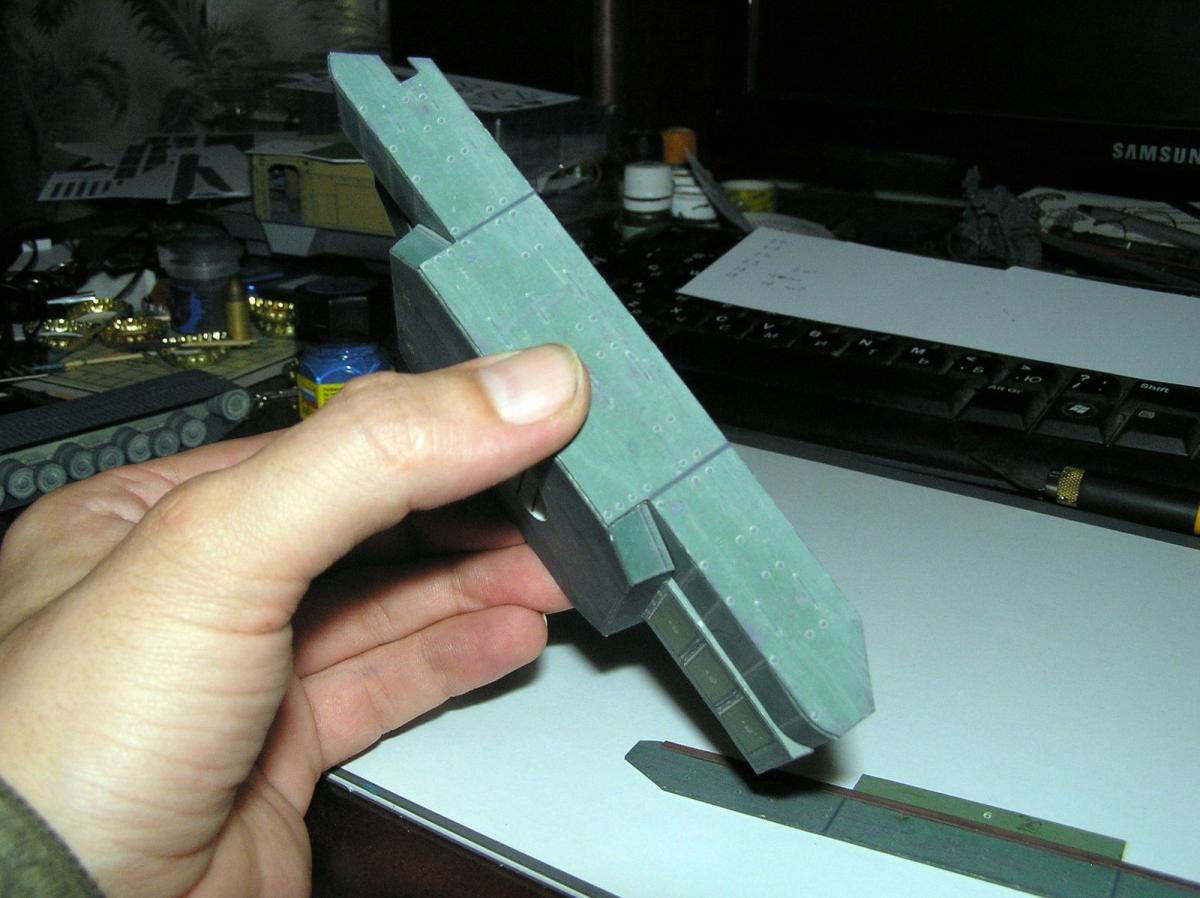

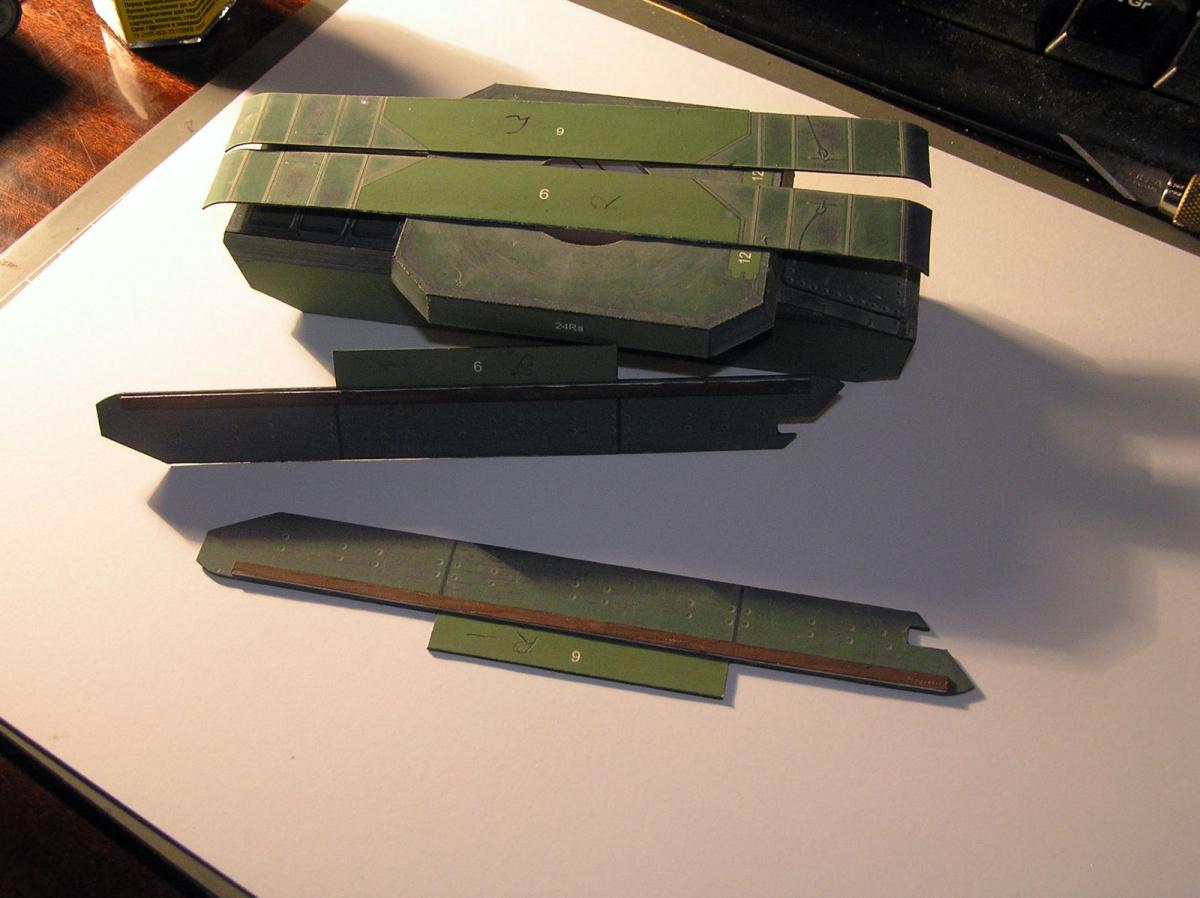

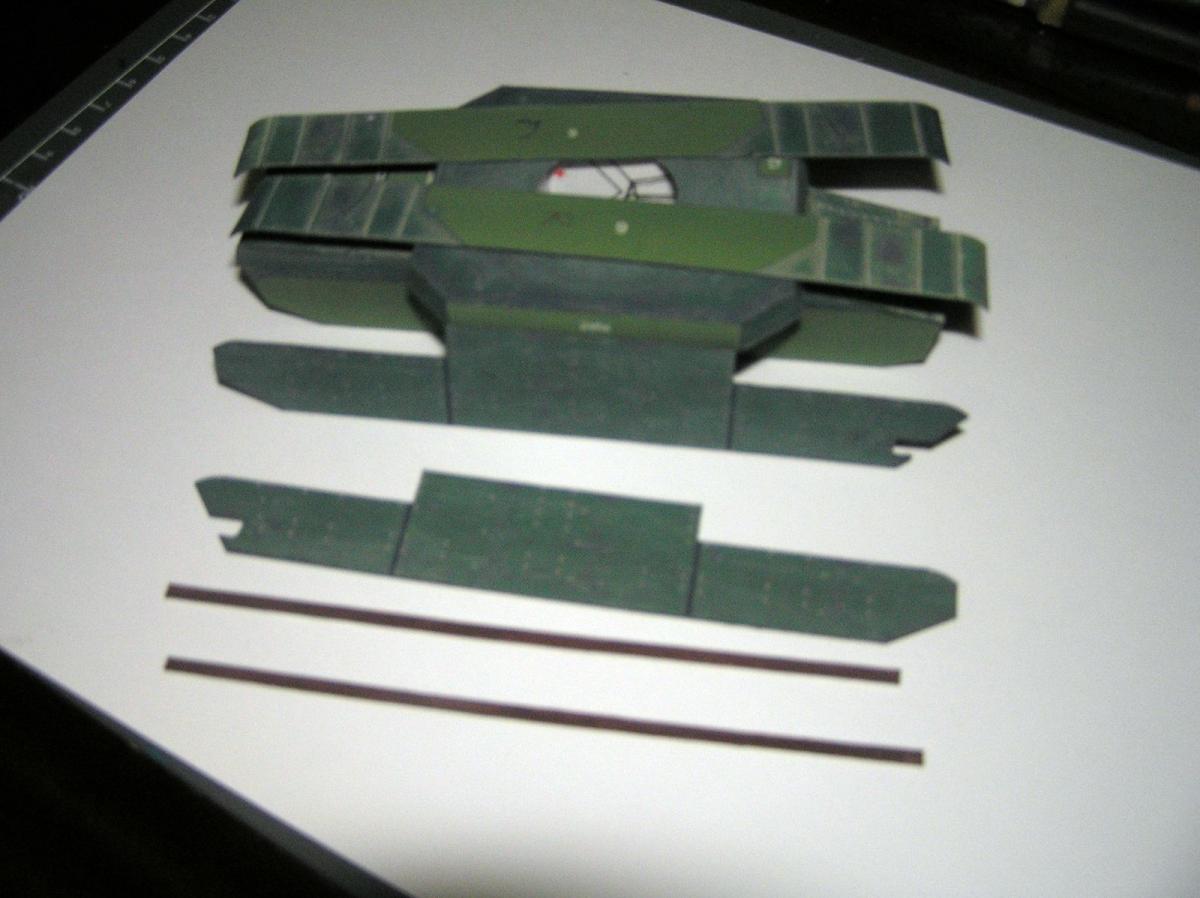

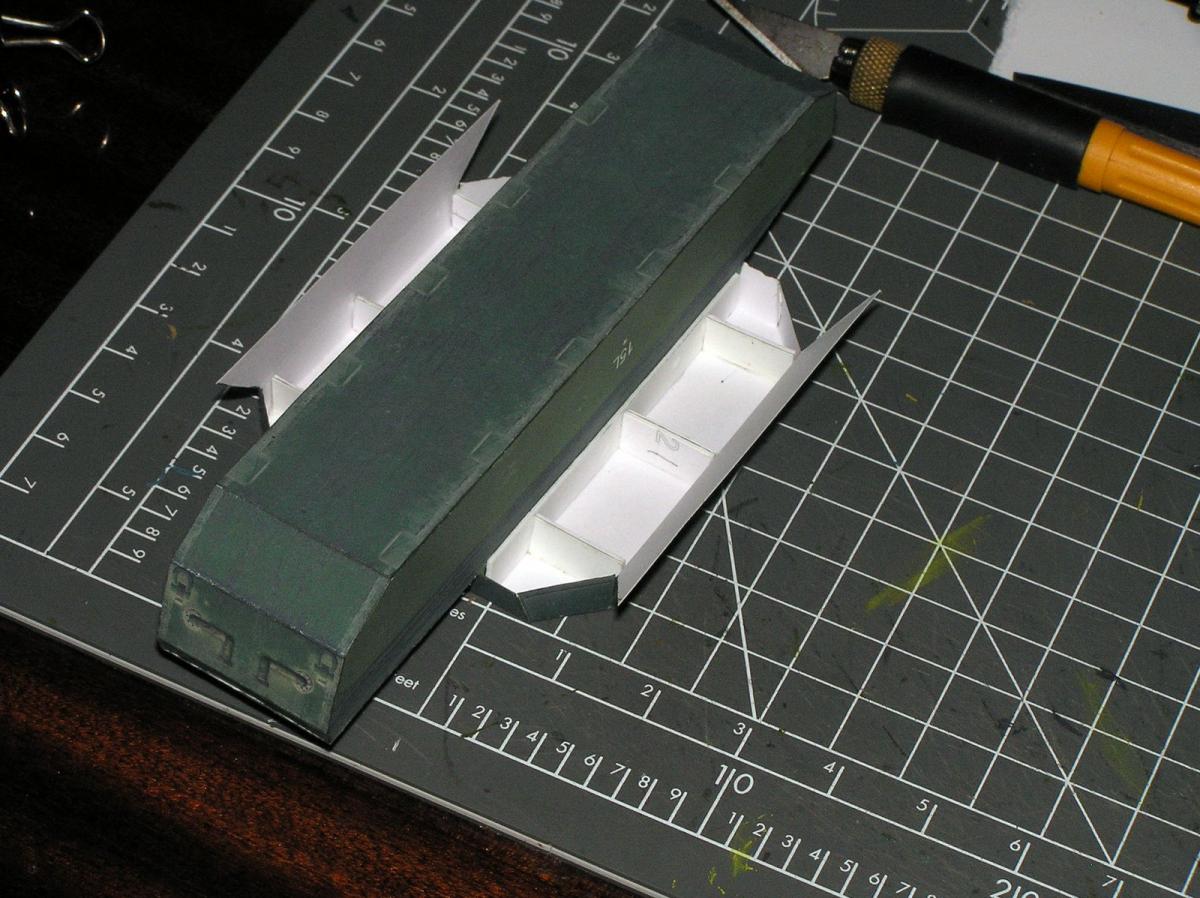

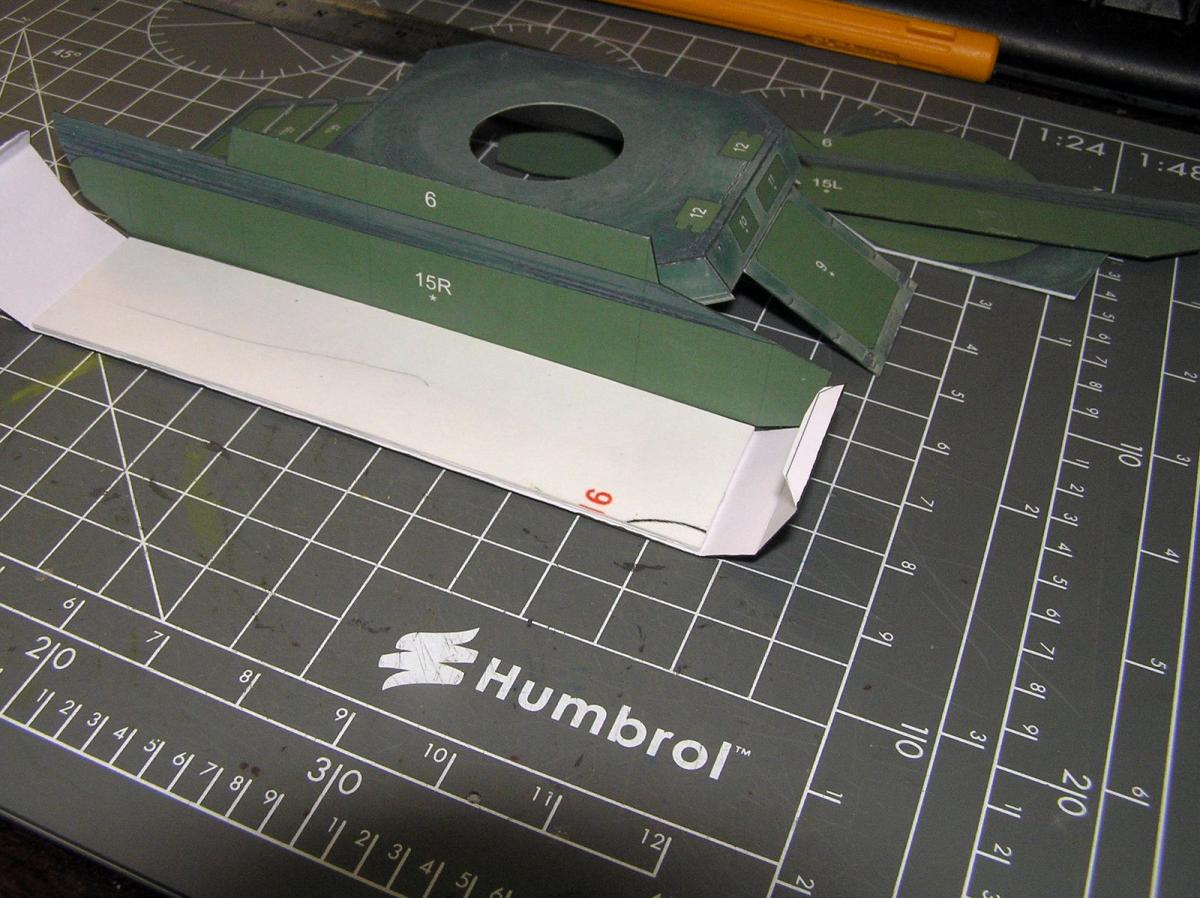

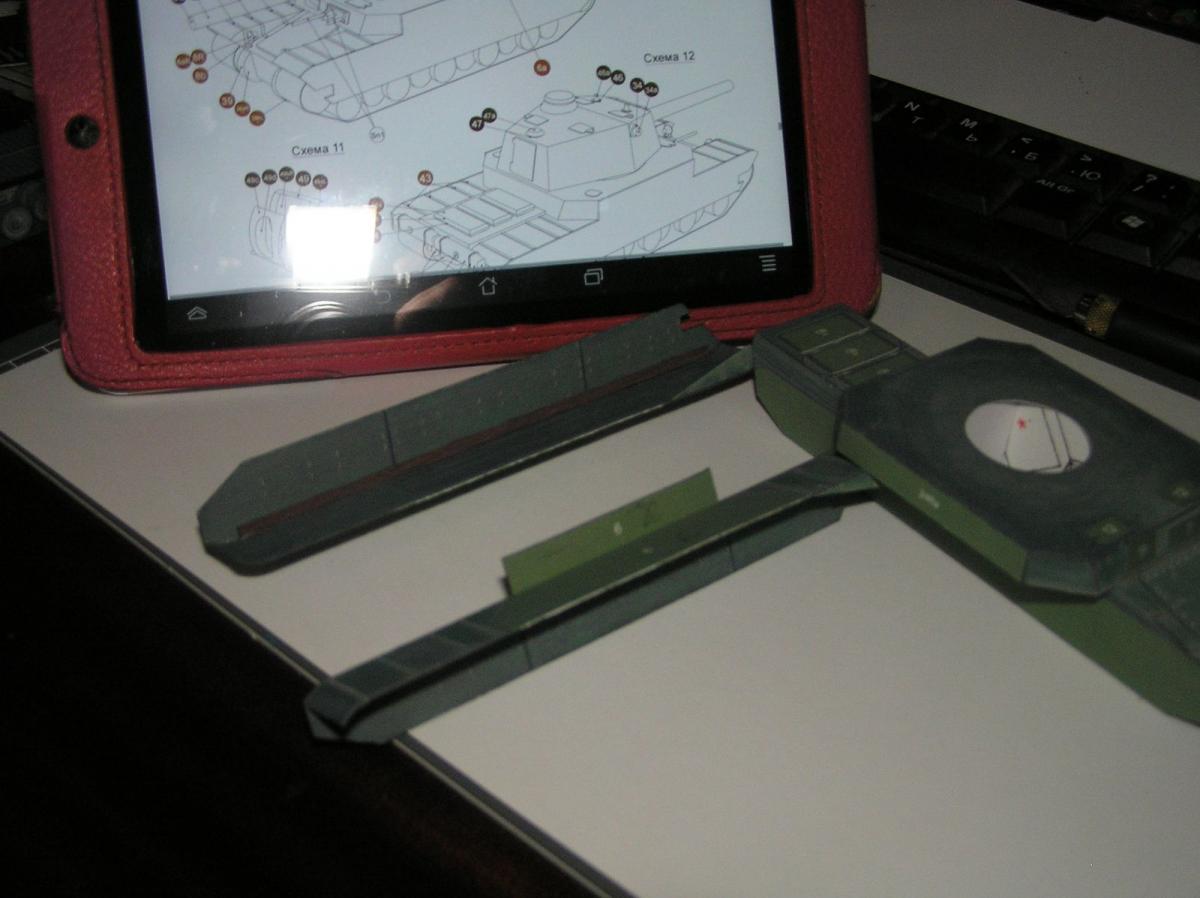

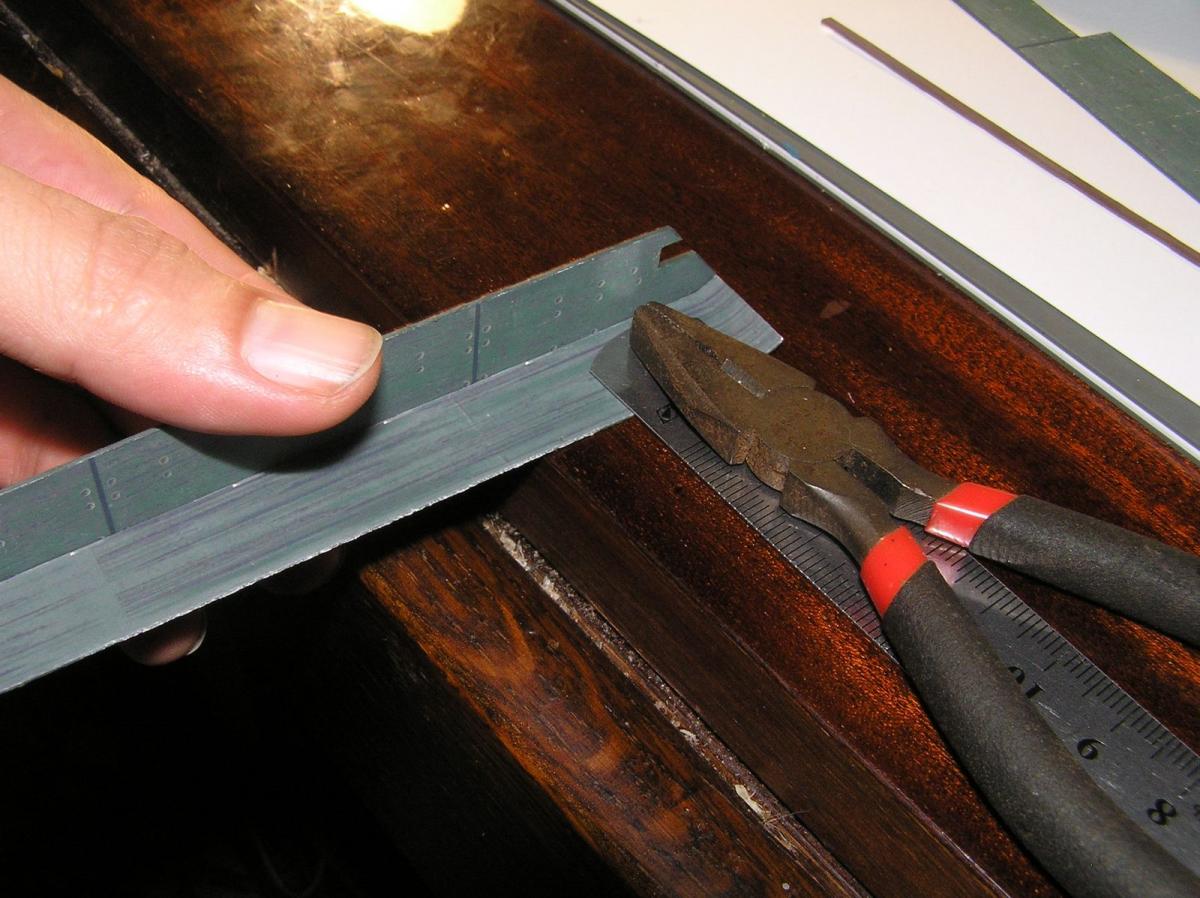

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-94510100-1448022392.jpg Всем привет! Очередная полезная статья от Targo_Kain(стиль изложения сохранен), собираем вместе модель танка "Type 5 Heavy. Бронекоробочка" Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Автор и его полезные советы уже известны по статьям по сборке моделей:"AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-44780800-1448021606_thumb.jpg В этот раз без фото распечатки – забыл, просто забыл, в азарте сразу начал резать. На этой фото детали 1L, 1R, 5 и 6 – подготовлены, согнуты, где надо, торцы подкрашены. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-78104600-1448021608_thumb.jpg Здесь подробнее показана деталь 5. Клапаны я отрезал и наклеил прямоугольный кусочек картона почти на всю длину днища танка, а по ширине эта полоска уже на толщину боковушки 1 с каждой стороны. Тот кусок картона играет роль силового элемента и также является «опорной ступенькой» (см. гайд по АМХ-50В) для боковушек 1L и 1R. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-78018600-1448021609_thumb.jpg Нижняя часть корпуса танка собрана – видно силовые элементы – детали 2,3 и 4. Из-за нашей полоски картона на днище эти детали надо подрезать по высоте на толщину картона. Также показано ещё одно усовершенствование для удобства дальнейшей сборки надкрыльевых ниш и крыльев – белые полоски картона по бокам нижней части корпуса – это будет «опорная ступенька» для крыльев. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-81687400-1448021610_thumb.jpg Примерка верхней части корпуса к нижней. Также видны 6 белых прямоугольников из картона – это дополнительные вставки - силовые элементы в надкрыльевые ниши корпуса. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-74519200-1448021611_thumb.jpg Корпус вид снизу, верхняя и нижняя части уже склеены между собой. Показаны дополнительные силовые вставки в надкрыльевые ниши. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-78347900-1448021612_thumb.jpg Фото аналогичное предыдущему – другое освещение, что бы хорошо разглядеть нашу силовую конструкцию внутри надкрыльевых ниш корпуса. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-76051800-1448021613_thumb.jpg Ещё фото корпуса снизу. Надкрыльевые ниши собраны. В финальном релизе модели этих зелёных штук снизу ниш (с надписями 7R и 7L) нет, там клапаны. Видны собраные ведущие катки. Также обратите внимание на лист на котором лежит это добро – это лист с распечаткой модели, тот где катки. Ручкой нарисовано куча стрелочек и буковок Т – это обозначение с обратной стороны деталей 18, 19 и подобных верха (стрелочка) или стороны «к корпусу» (например детали 21). Ведь когда вы 18 и 19 по вырезаете, то надпись «верх» останется на обрезках. Посему кладём распечатку на стекло, подсвечиваем с обратной стороны и ставим метки. Это необходимо для последующей сборки катков, каждый из них имеет "верх" и "низ", текстуры отличаются. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-99238300-1448021614_thumb.jpg Продолжаем сборку корпуса. Примерка крыльев. Крыло должно точно ложится на боковину корпуса и ни в коем случае не выходить боковой стороной за габарит надкрыльевой ниши – ведь там у нас ещё будет экран. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-49694100-1448021616_thumb.jpg Примерка крыла, вид с другой стороны. По длине крыло лучше позиционировать ориентируясь на трос на корме. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-35458000-1448021617_thumb.jpg На этом этапе я отложил корпус в сторону и начал собирать ходовую часть, что бы иметь возможность примерить ходовую при монтаже крыльев и боковых бронеэкранов. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-41225000-1448021618_thumb.jpg Ходовая. Привычная по «бронекоробочкам» ванночка. Но, есть и нюансы. Детали 15 подклеиваются на картон плюс обратная сторона – деталь 15а в итоге дадут заметную толщину – почти 1мм. Поэтому ленты гусениц имеют разную ширину внутренней и внешней сторон. На фото это видно – белая полоска в длину на гусеничной ленте. Этой белой полоской и надо класть на торец подклеенных на картон деталей 15 и 15а. тогда у нас получится аккуратная «ванночка» без толстых ступенек. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-00933700-1448021620_thumb.jpg Почти финальная стадия сборки «ванночек» ходовой. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-52074800-1448021621_thumb.jpg Ходовая собрана. Решил сфотать их рядом с Тигром. Просто для осознания монструозности японца. Приношу извинения за нечёткое фото – не заметил что фокус уплыл. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-53199700-1448021622_thumb.jpg И ещё раз приношу извинения за нечёткость. Но. Здесь показаны две полоски из картона – подкрашены ржаво-коричневым. Подробнее - дальше. Также видны боковые броне-экраны уже подклеенные на картон и подкрашенные по торцам. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-99374700-1448021623_thumb.jpg Итак, зачем нужны две полоски на фото выше. При тестировании сборки этого танка наши тестеры отметили, что красиво ровно приклеить броне-экраны (детали 24 и 24а) к крыльям (детали 7) таки не то что бы просто. Даже немного сложно. Немного поразмыслив, я решил сделать всё туже «опорную ступеньку». Да и этот приём очень часто использую. Коричневые полоски на предыдущем фото это и есть «опорная ступенька». Ширина до 3 мм, длинна почти на всю длину крыла 7 – без участков, что закруглены. На этой фото показано, что я положив крыло на стол, приложил к нему деталь бронеэкрана внутренней стороной к крылу и дальше приклеиваем нашу полоску к бронеэкрану впритык к детали крыла. Таким образом мы зададим нужный зазор от края бронеэкрана, что бы туда точно встало торцом крыло. Результат на следующем фото. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-86581900-1448021624_thumb.jpg Результат вышеописанных манипуляций. Можно хорошо рассмотреть зазор «опорной ступеньки». 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-83193800-1448021625_thumb.jpg Примерка броне-экрана к корпусу вместе с крылом, проверяем, что бы ложилось как надо. Эти детали не склеены пока, но можно увидеть насколько точно легли. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-99126200-1448021626_thumb.jpg Дальше есть два способа монтажа крыльев и броне-экранов. Первый – приклеить к корпусу крыло (дополнительные силовые элементы внутри надкрыльевых ниш помните?), а потом уложить на него броне-экран «опорной ступенькой», второй – склеить вместе крыло и броне-экран, а потом приклеить всю конструкцию к корпусу. Я выбрал второй вариант – главным образом потому, что бы ещё раз показать «как это работает». Скругленные концовки крыльев просто доклеивал капельками клея к броне-экрану встык. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-4861458-0-24534700-1448021628_thumb.jpg Готовый корпус с ходовой и экранами. Обратите внимание, что уже приклеены люки мехвода и стрелка – на предыдущем фото их не было. Люки на верхней части корпуса лучше клеить в конце – на тот случай если понадобится модель крышей корпуса положить на твёрдое и ровное для каких либо манипуляций. Продолжение ↓

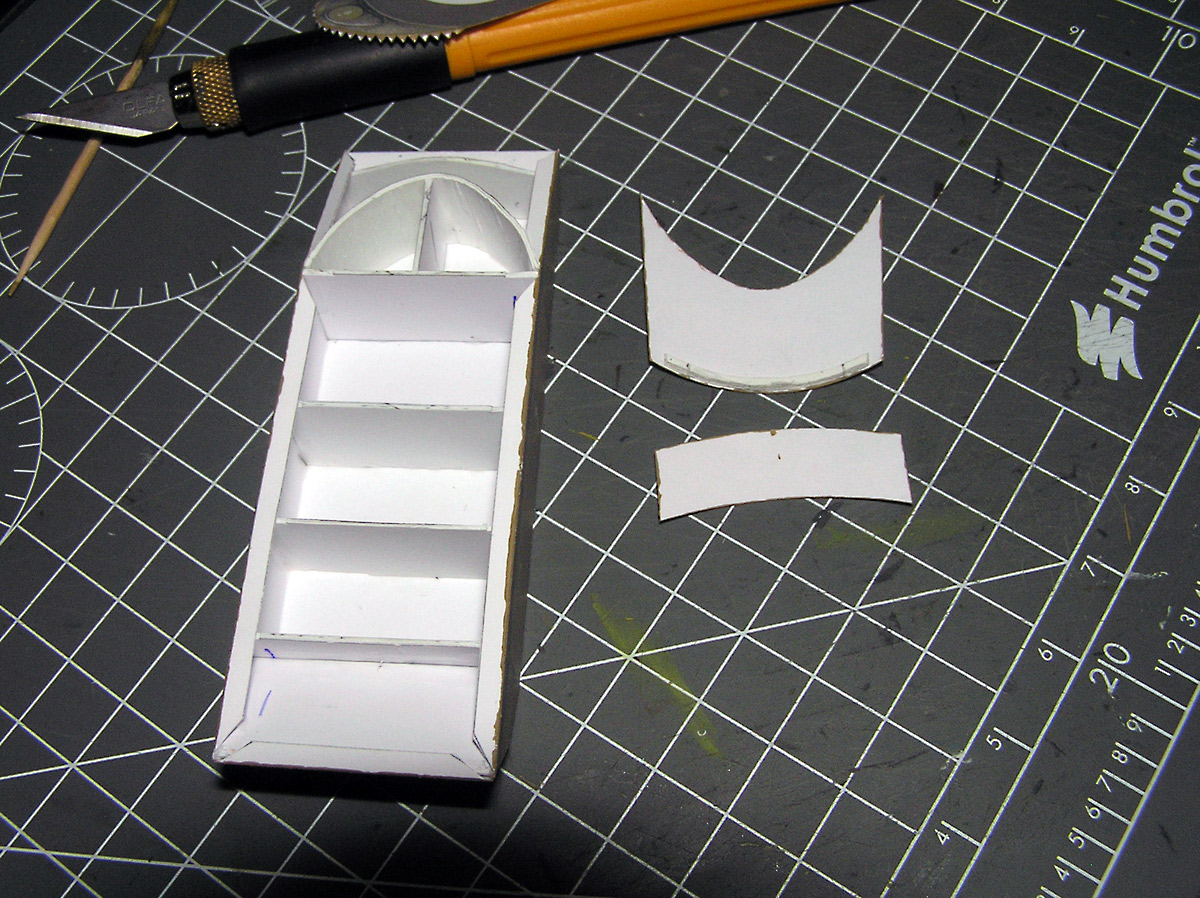

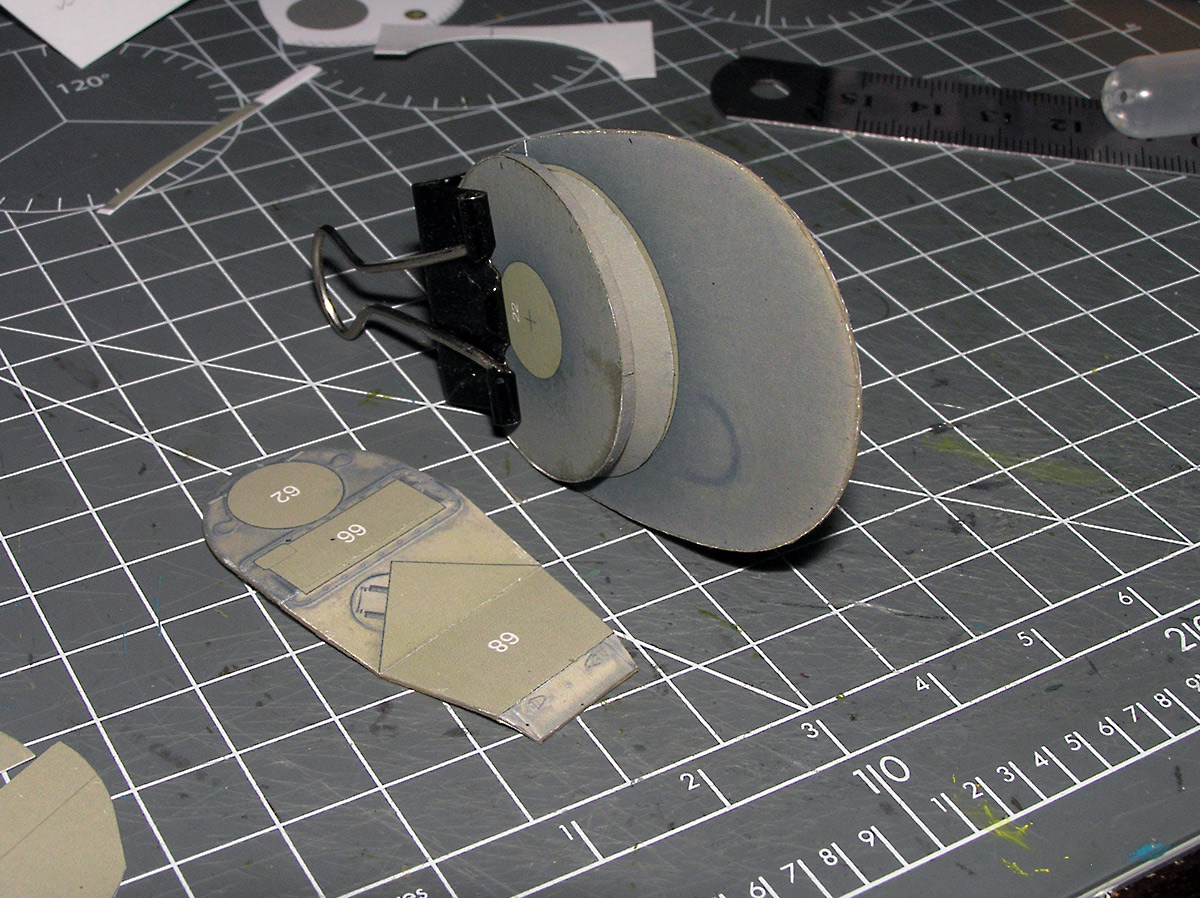

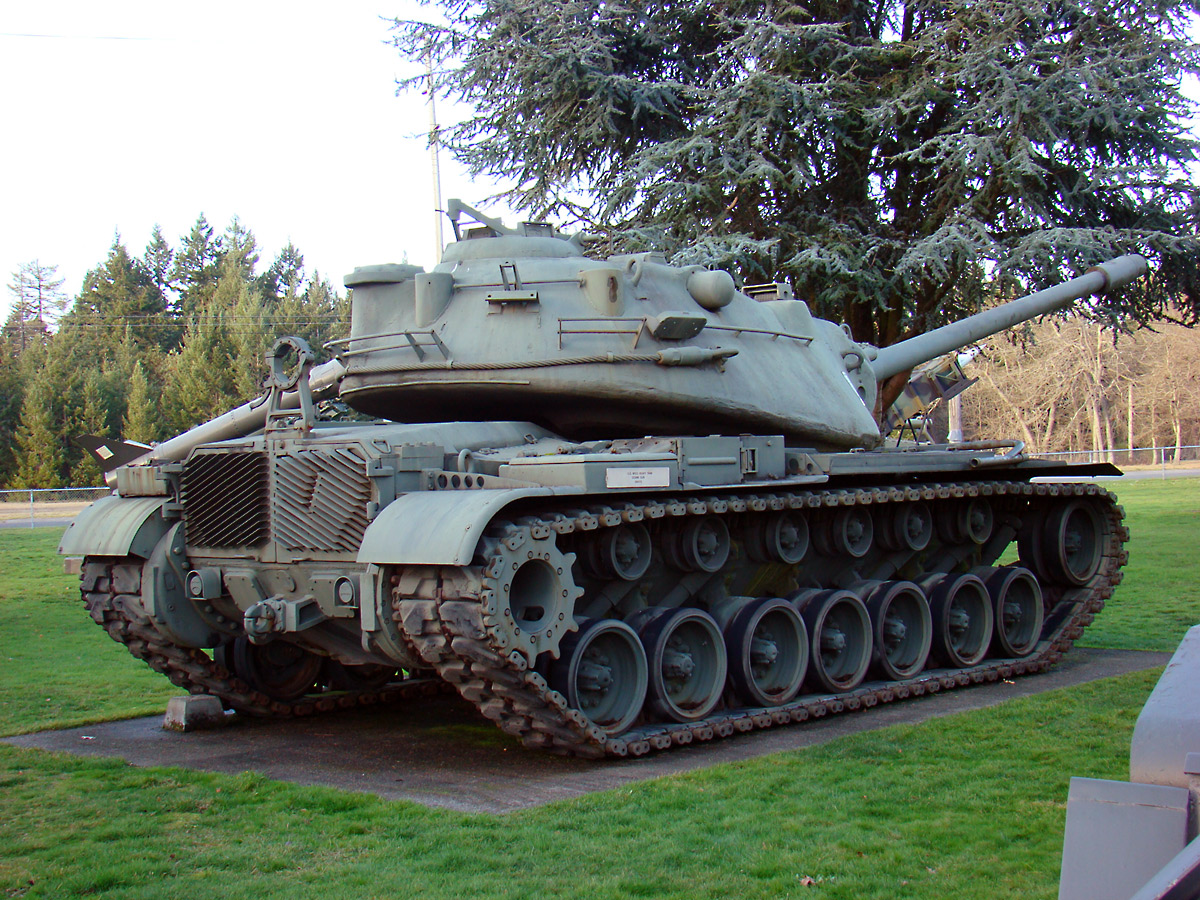

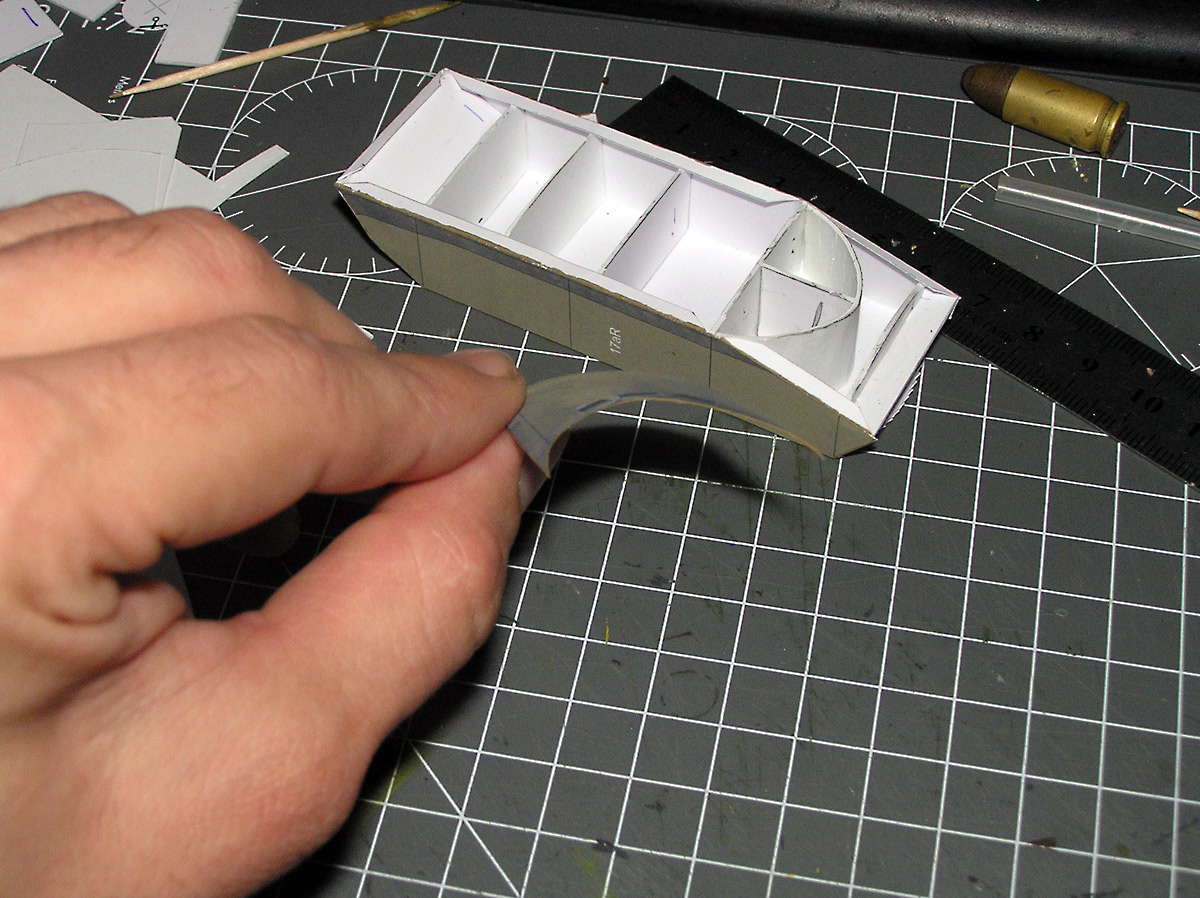

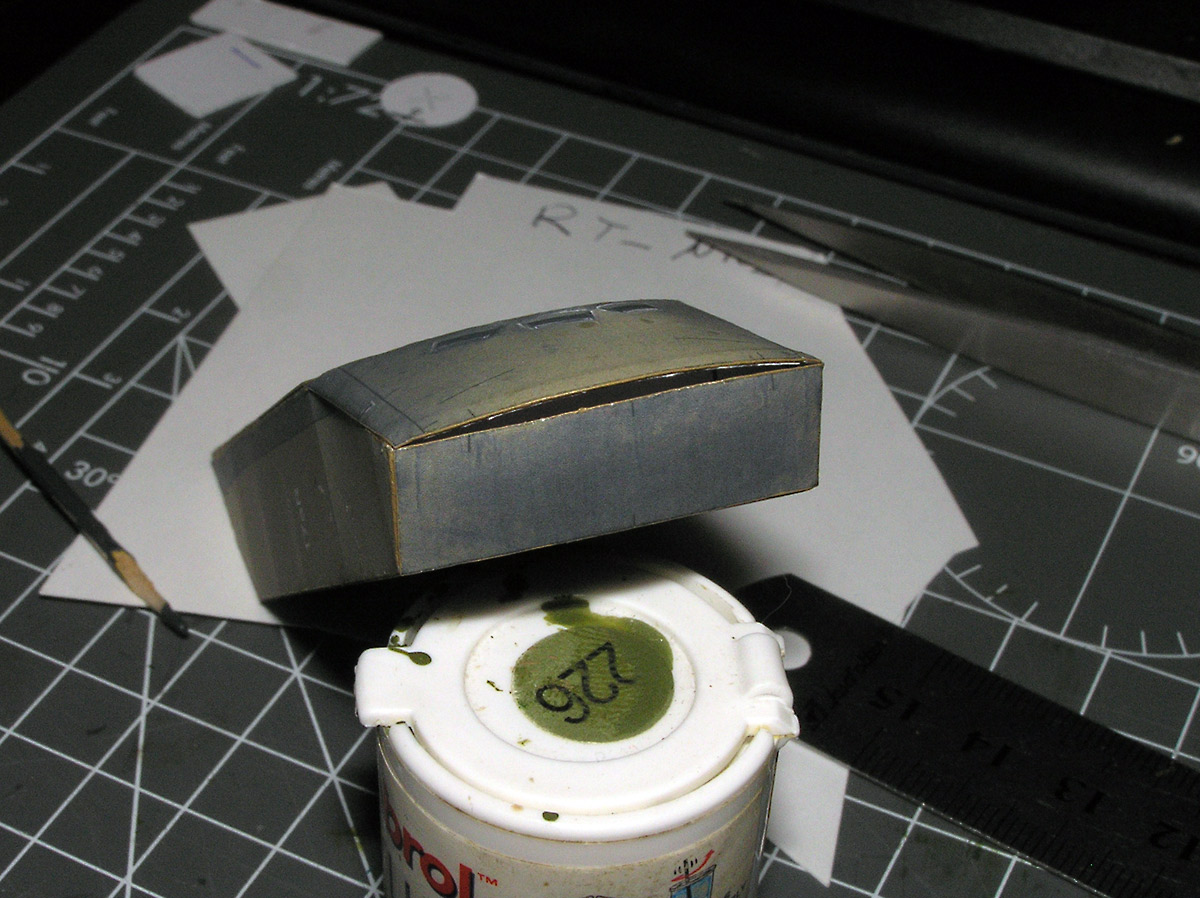

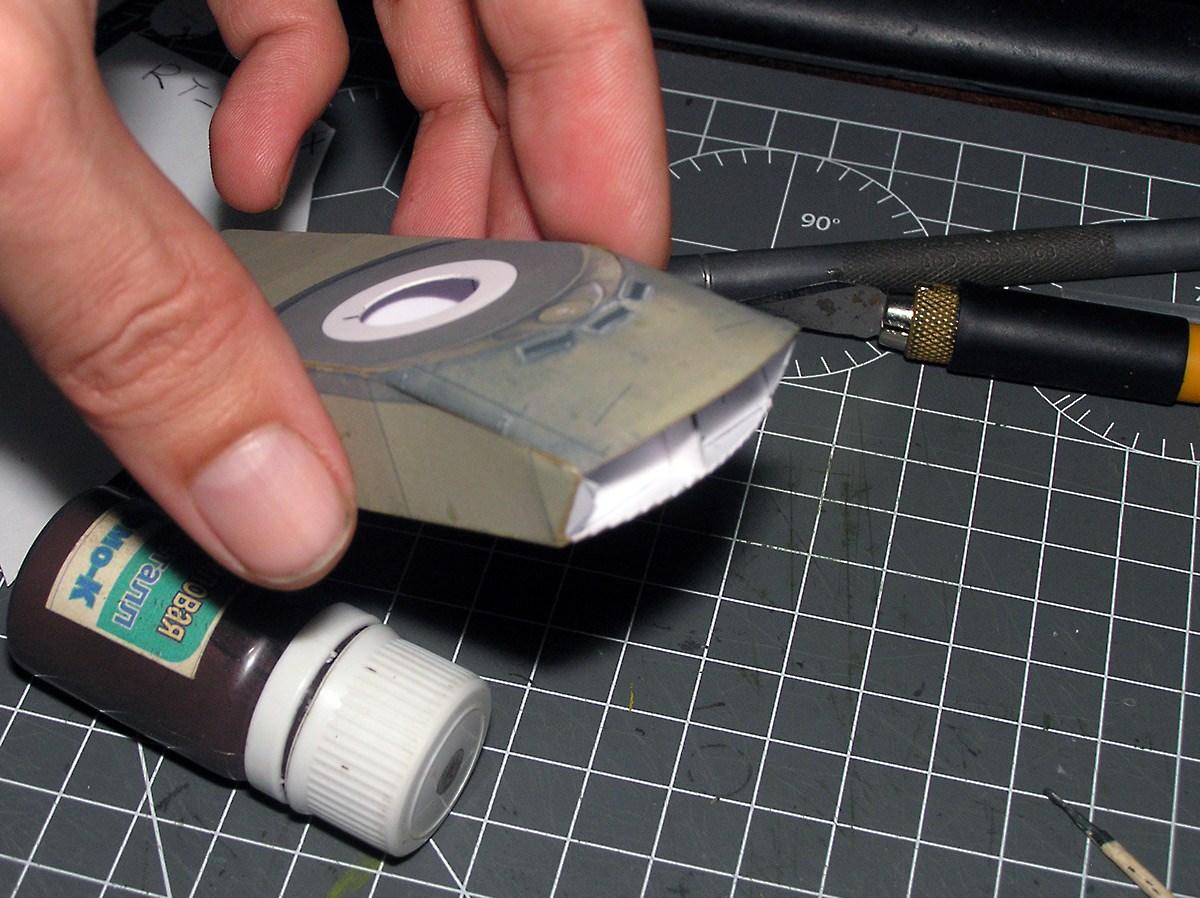

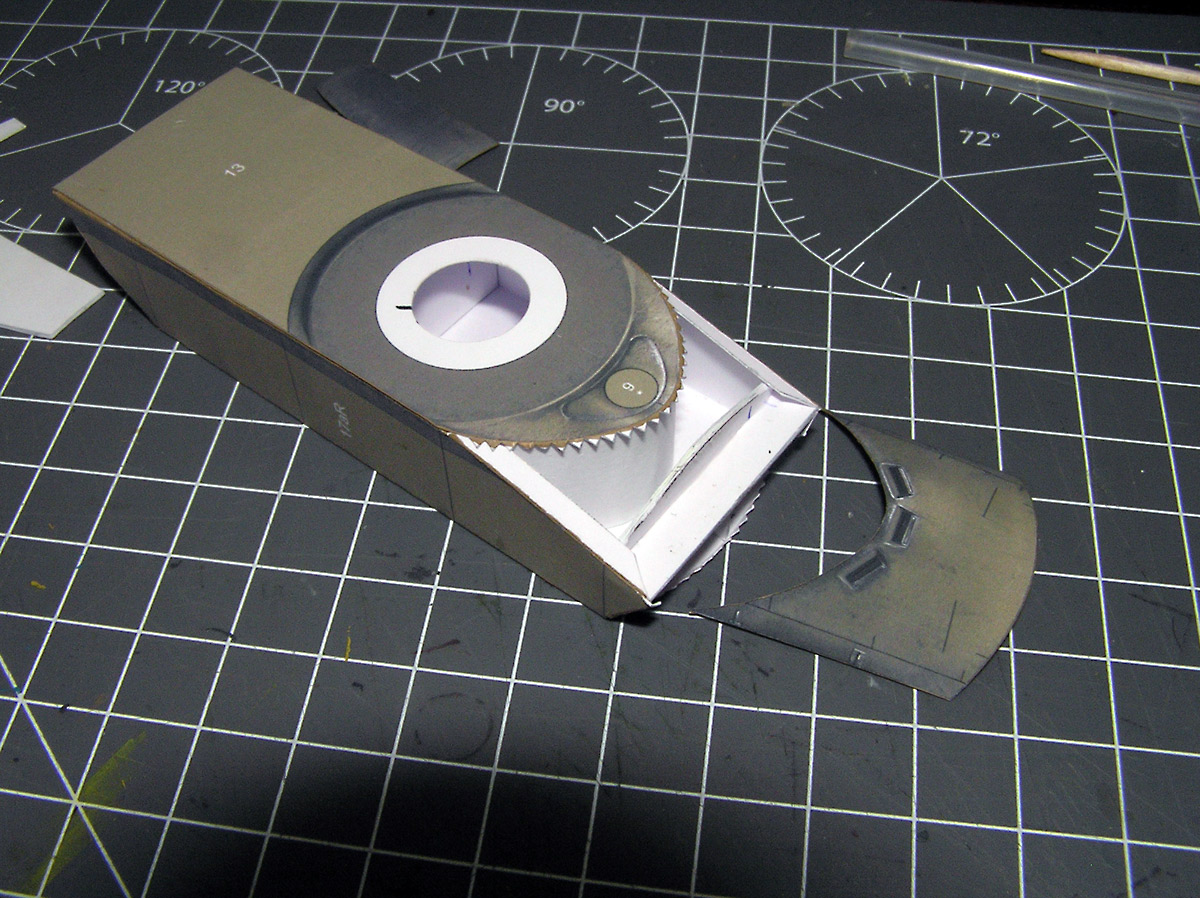

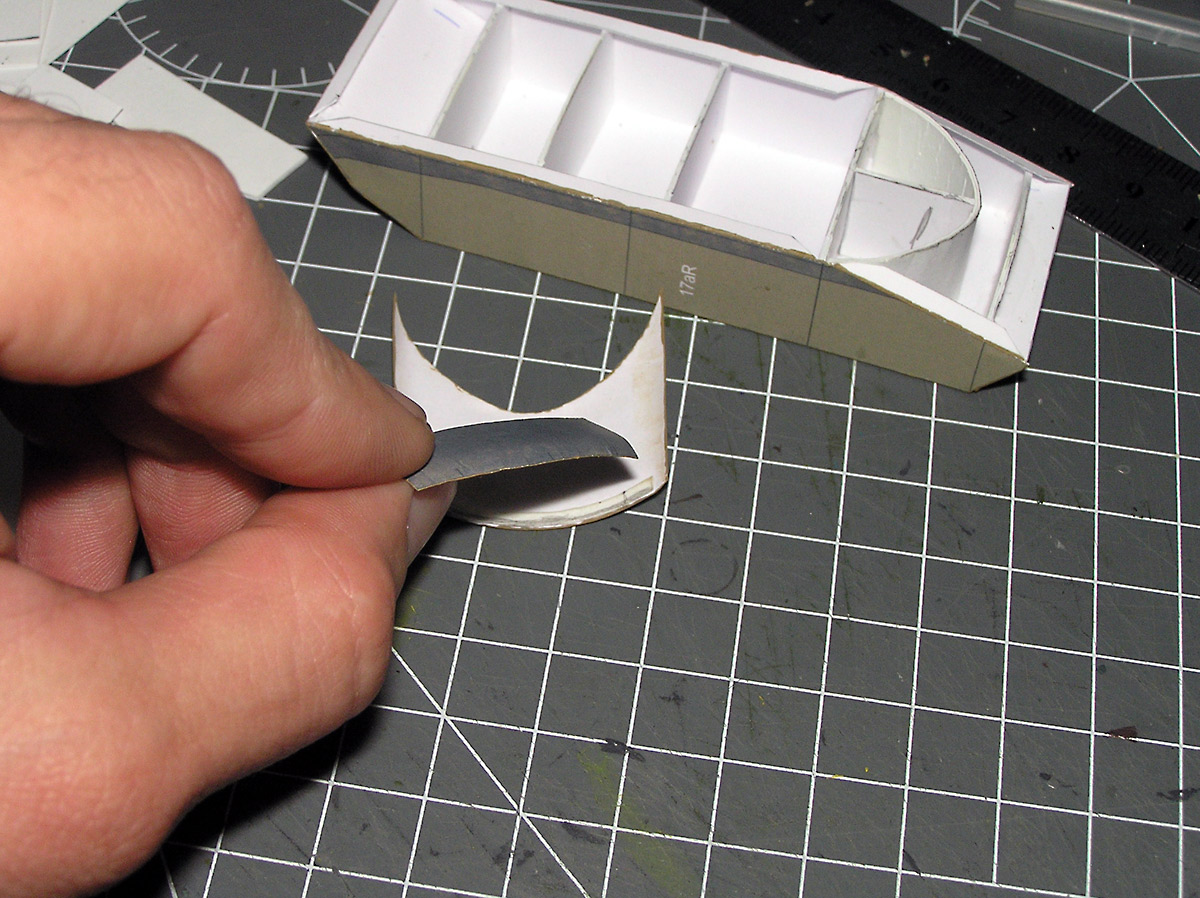

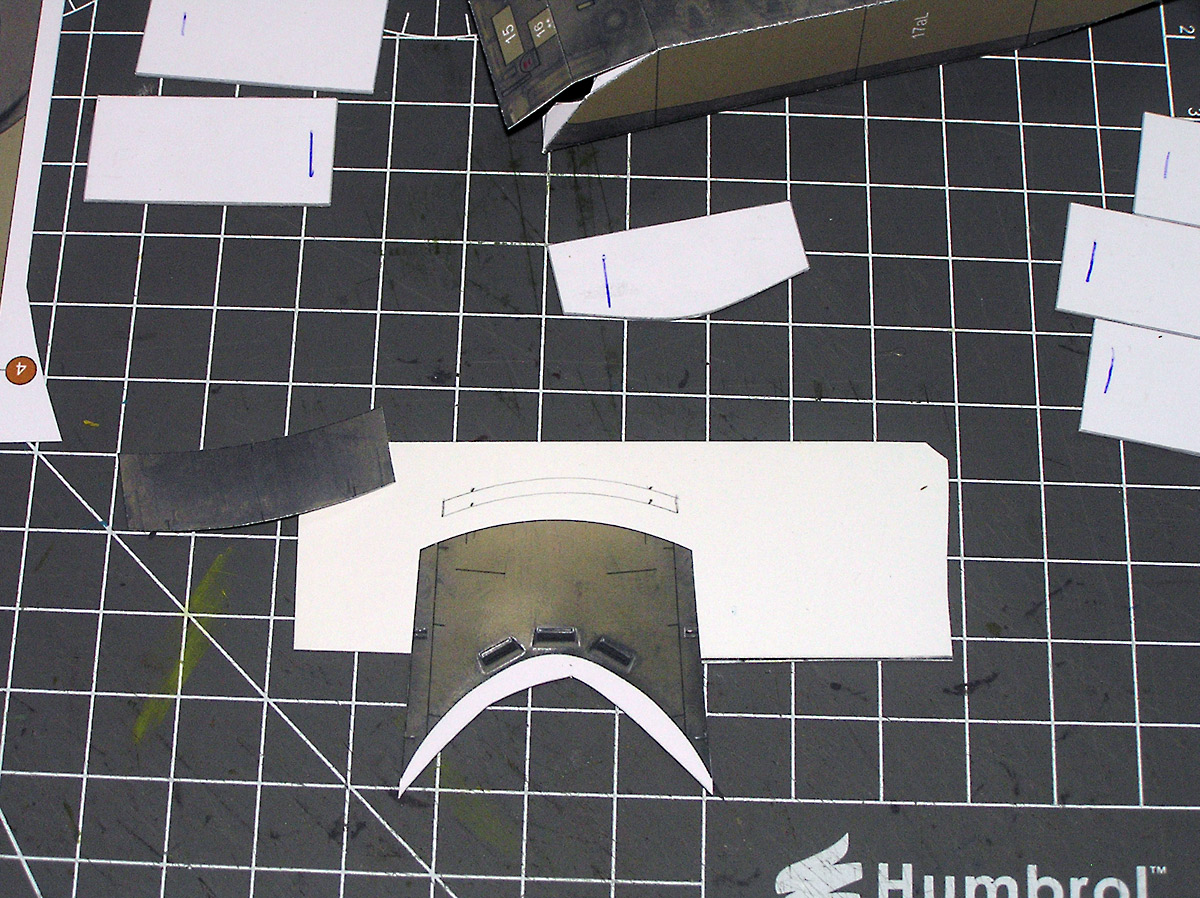

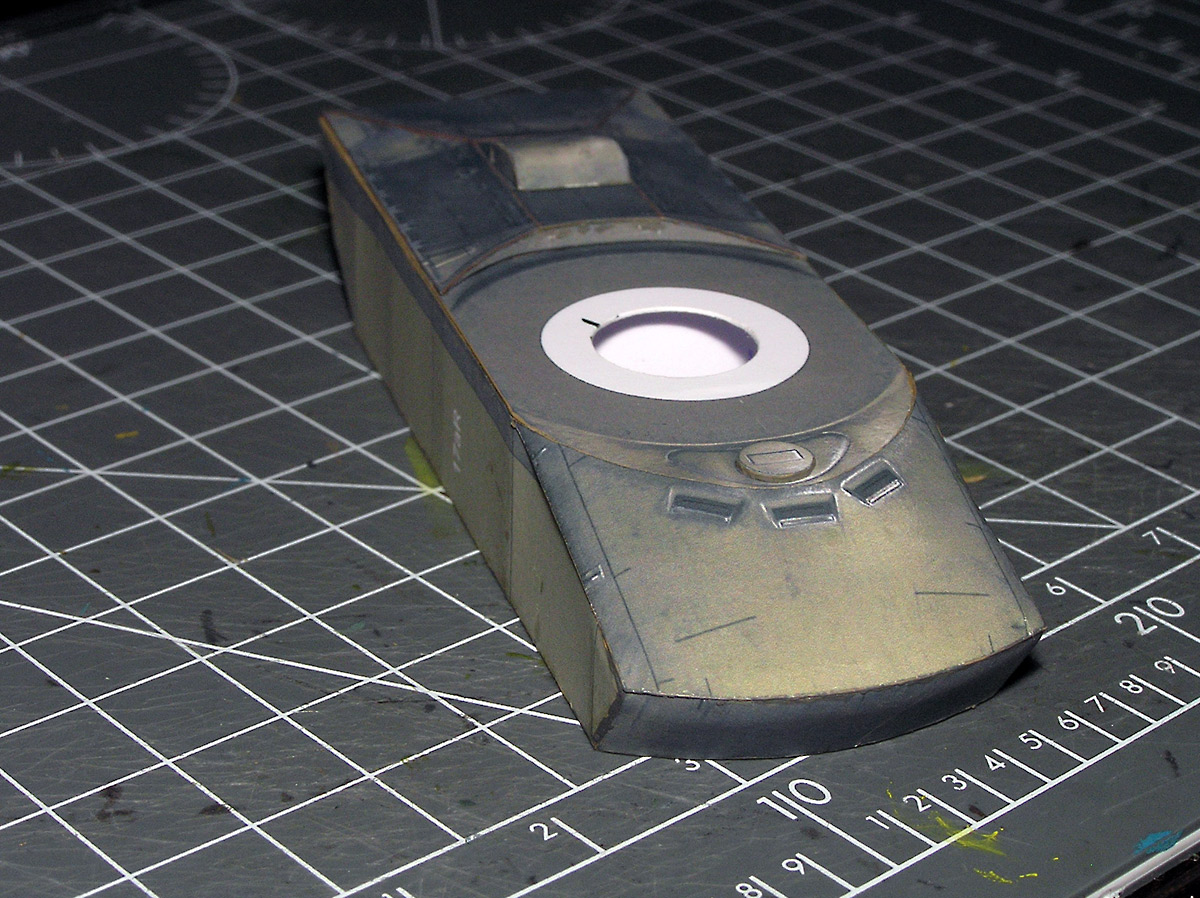

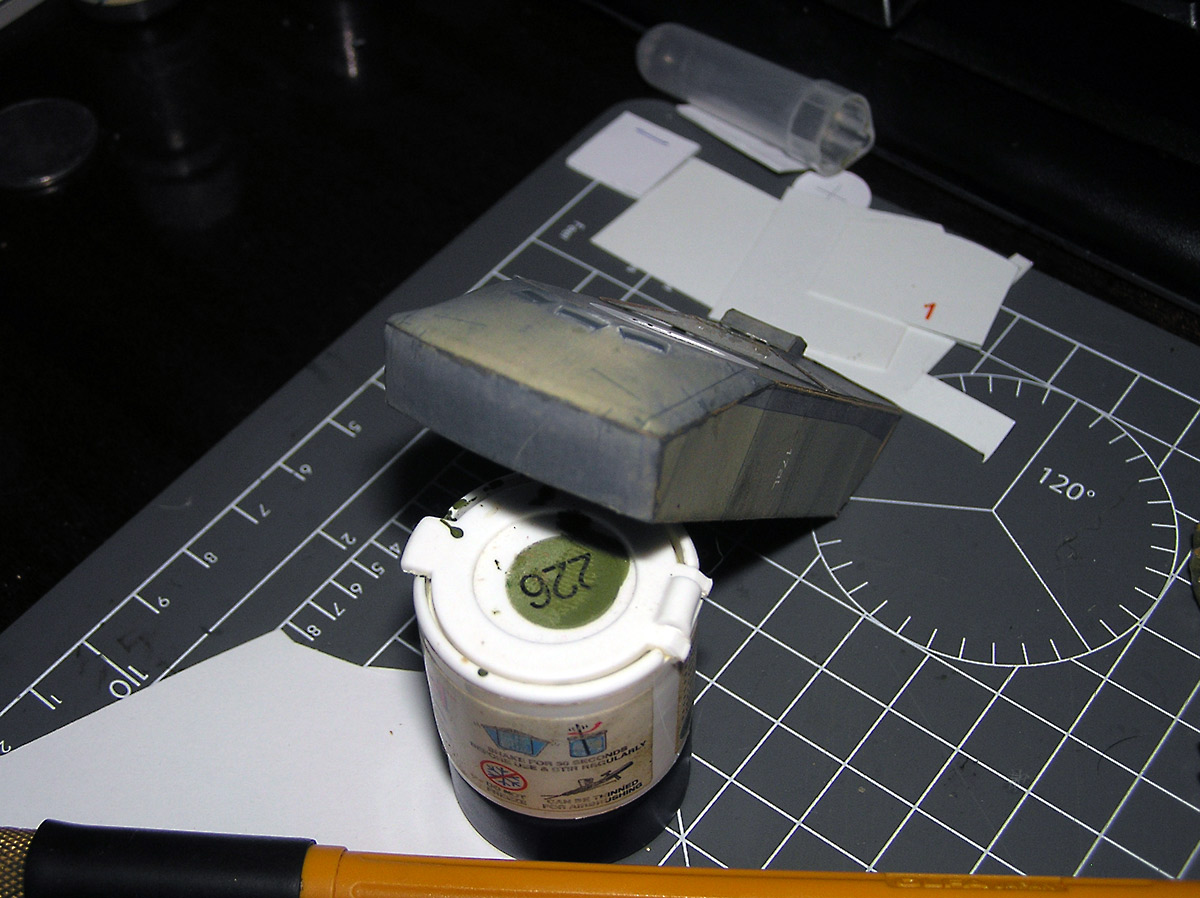

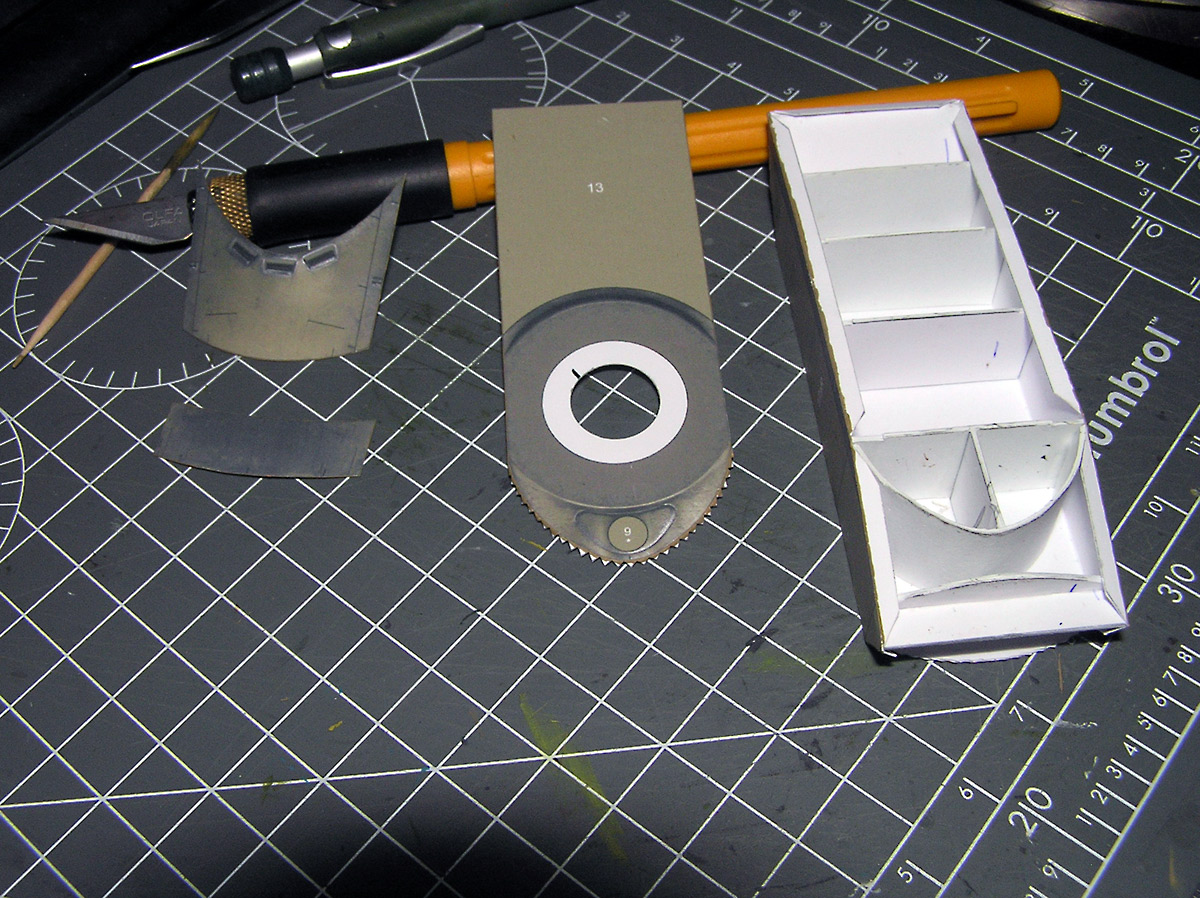

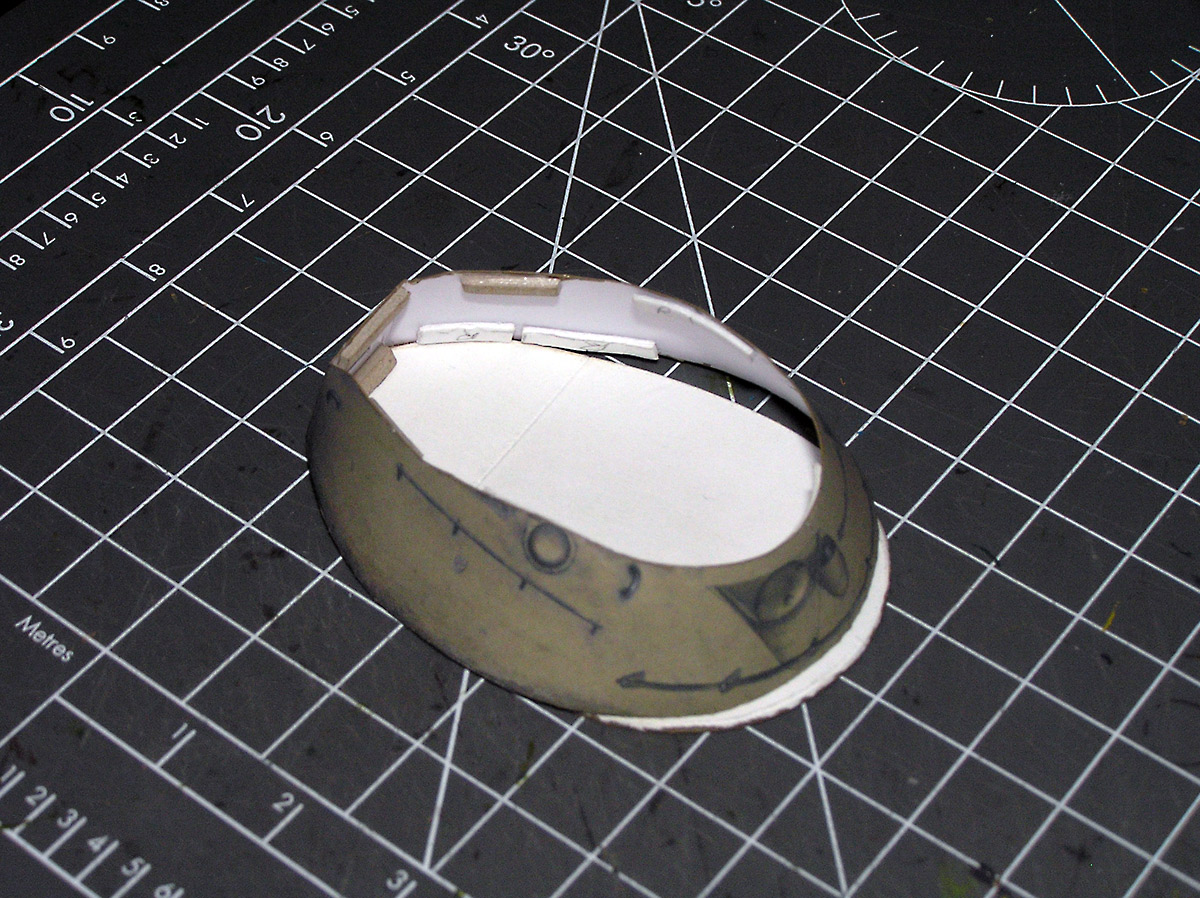

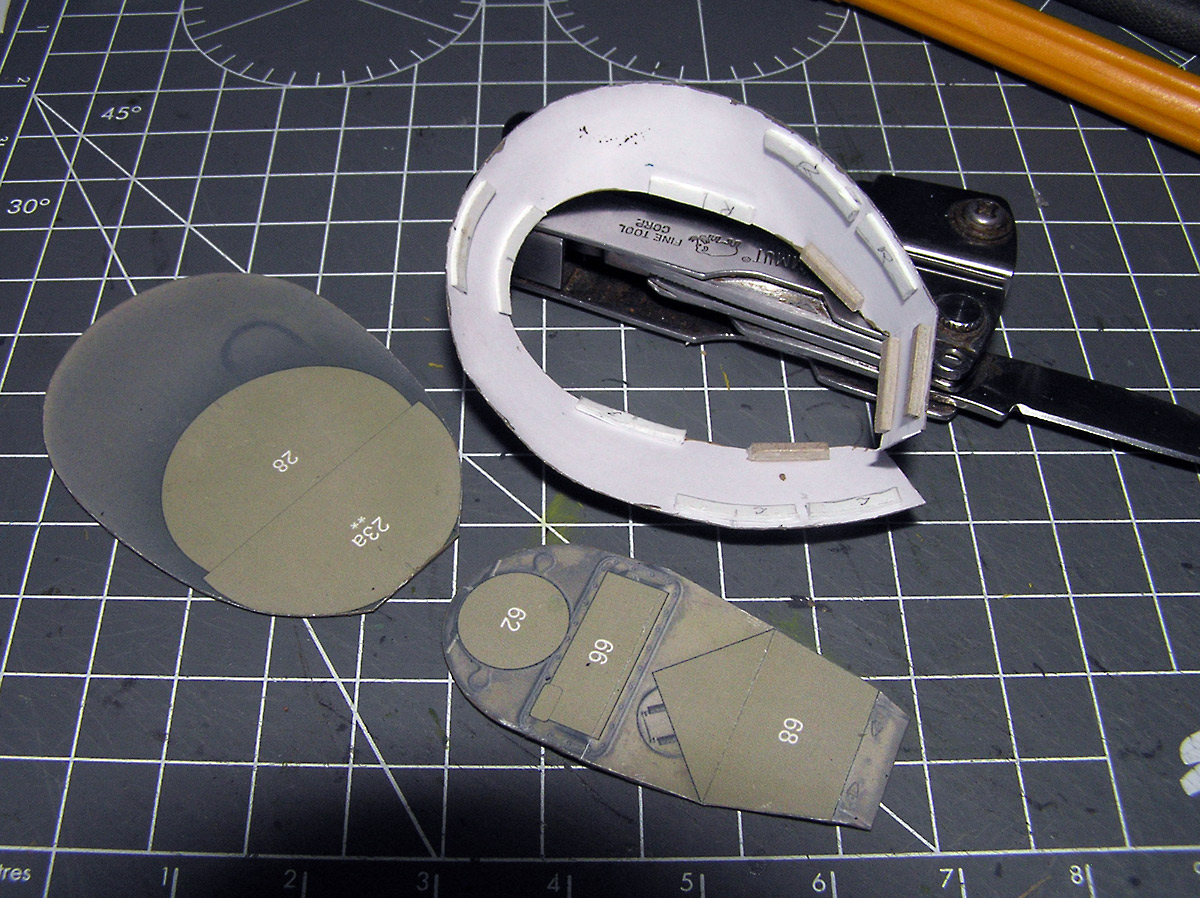

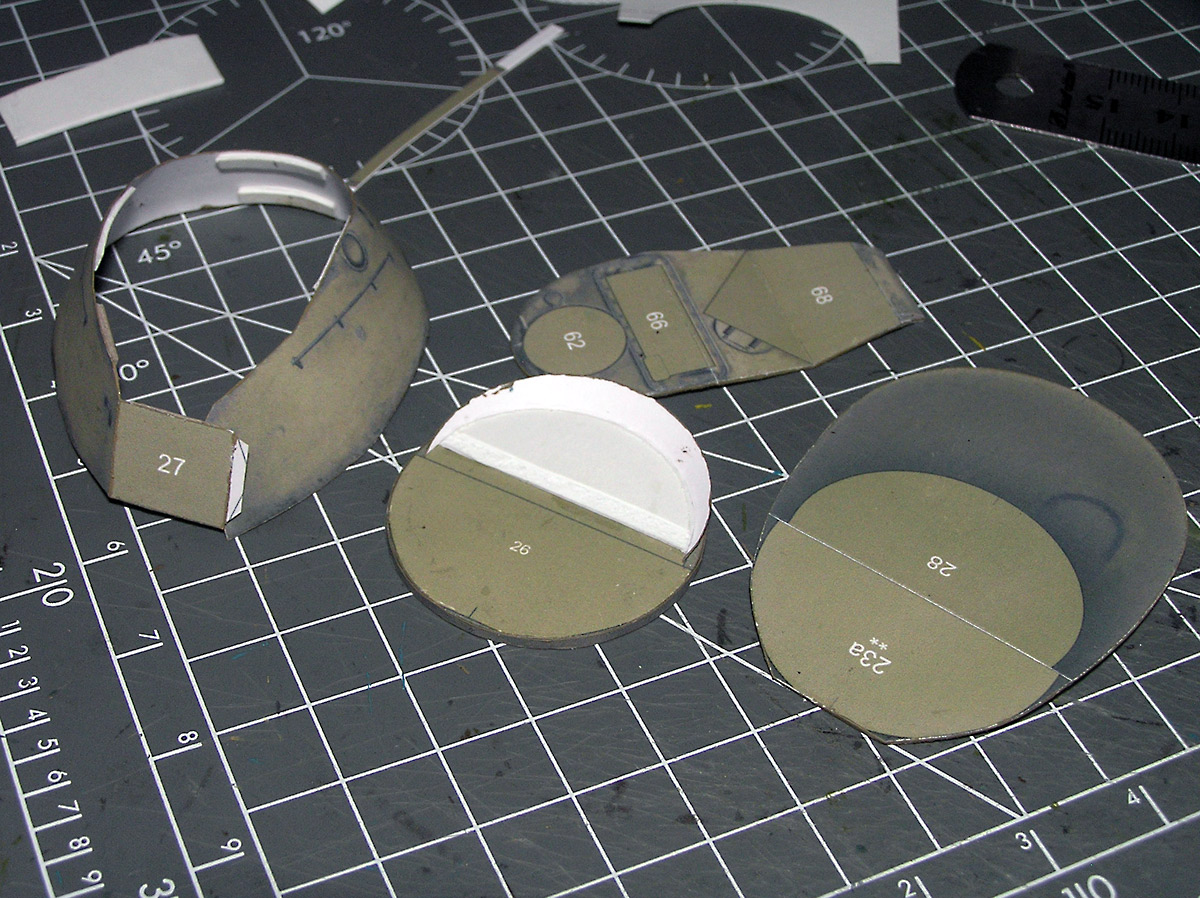

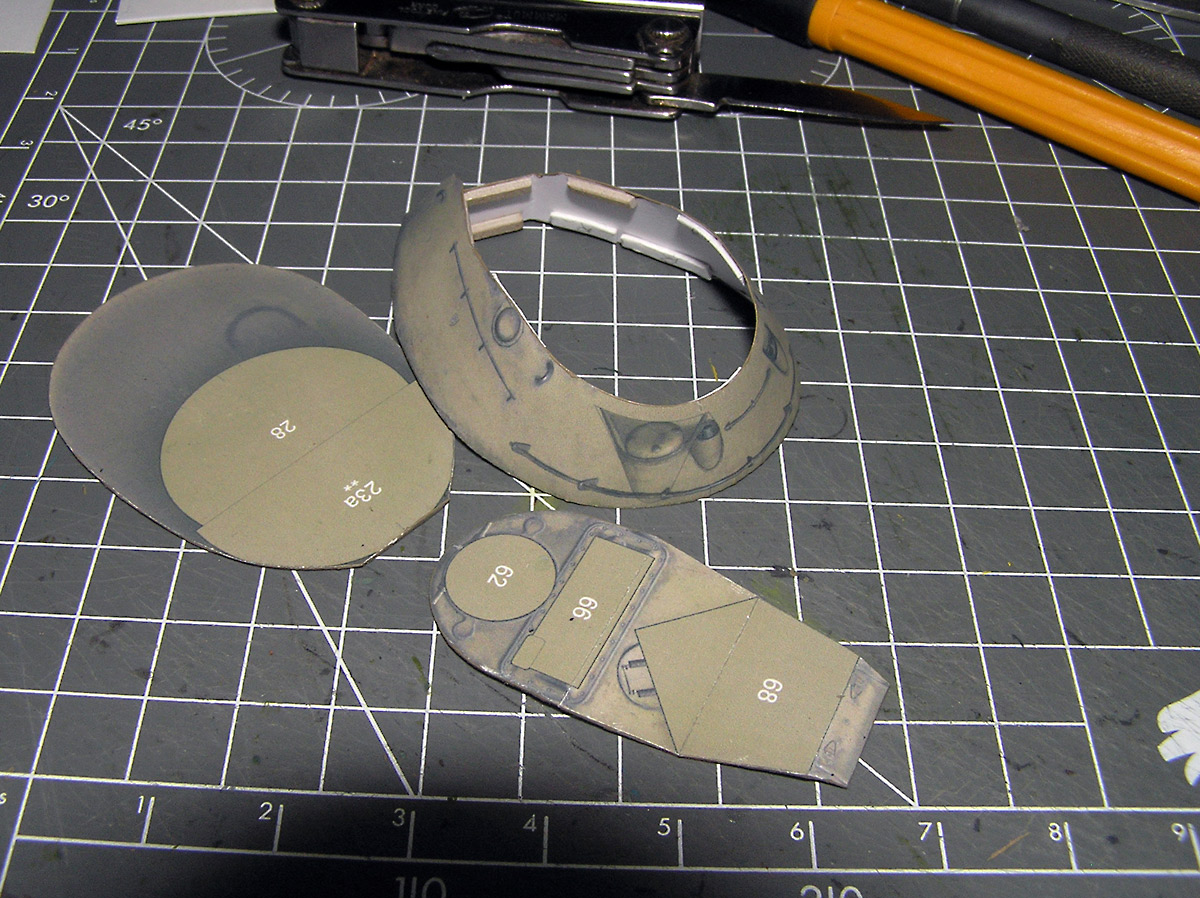

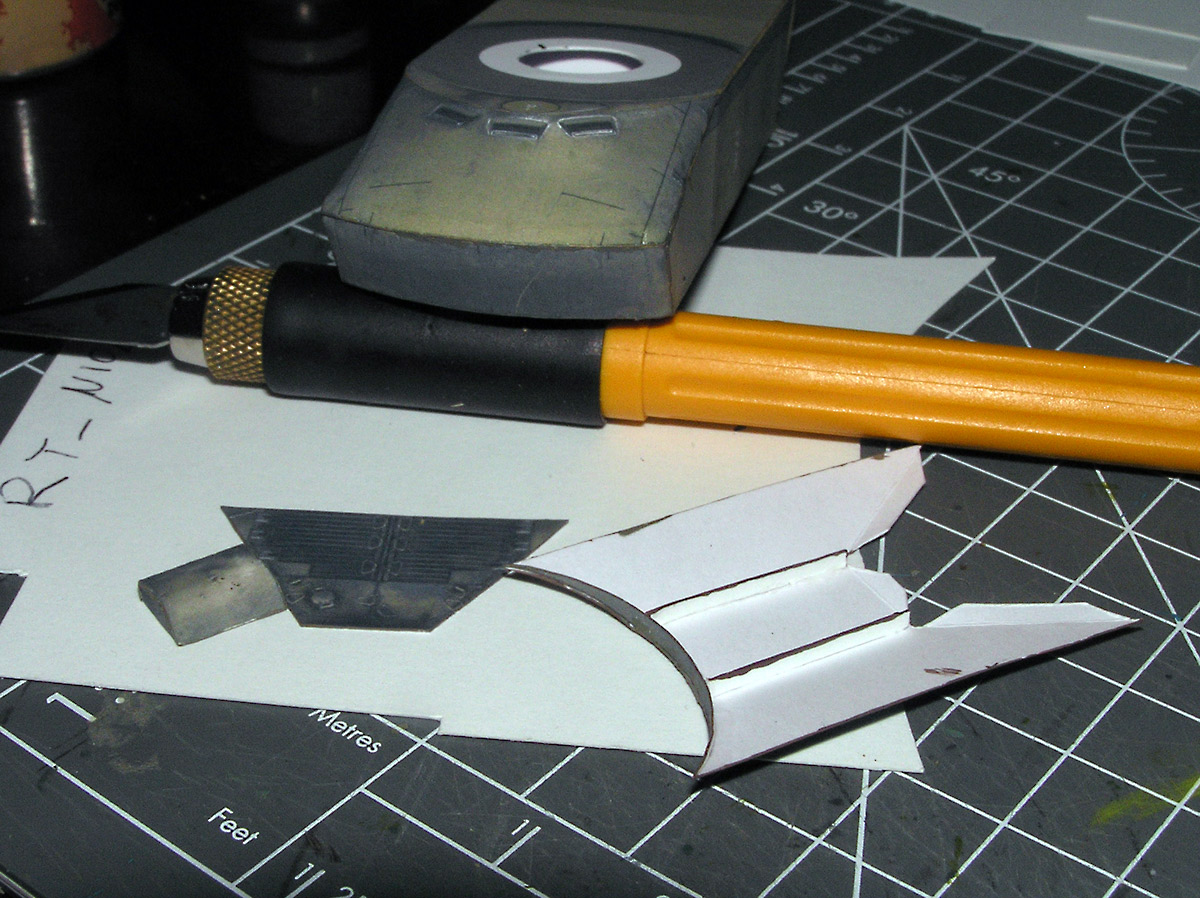

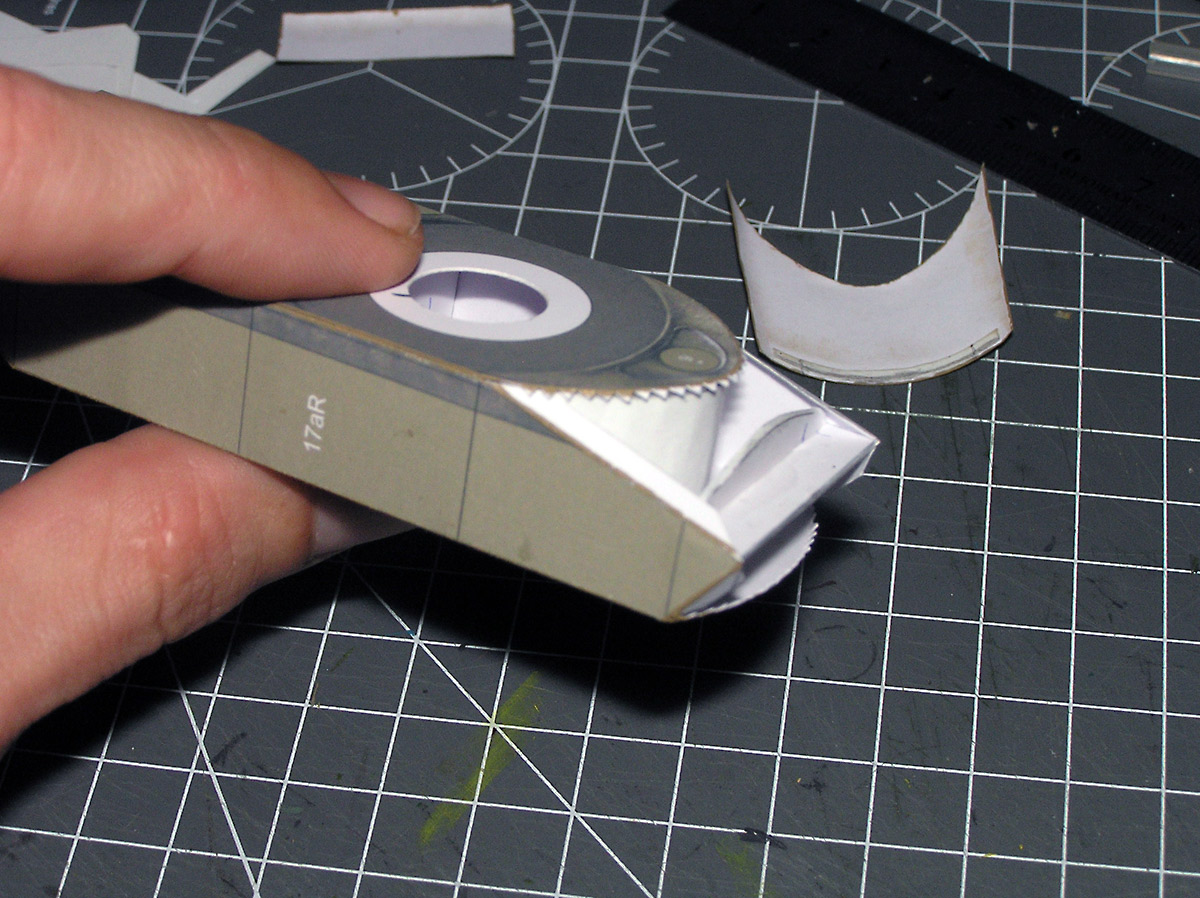

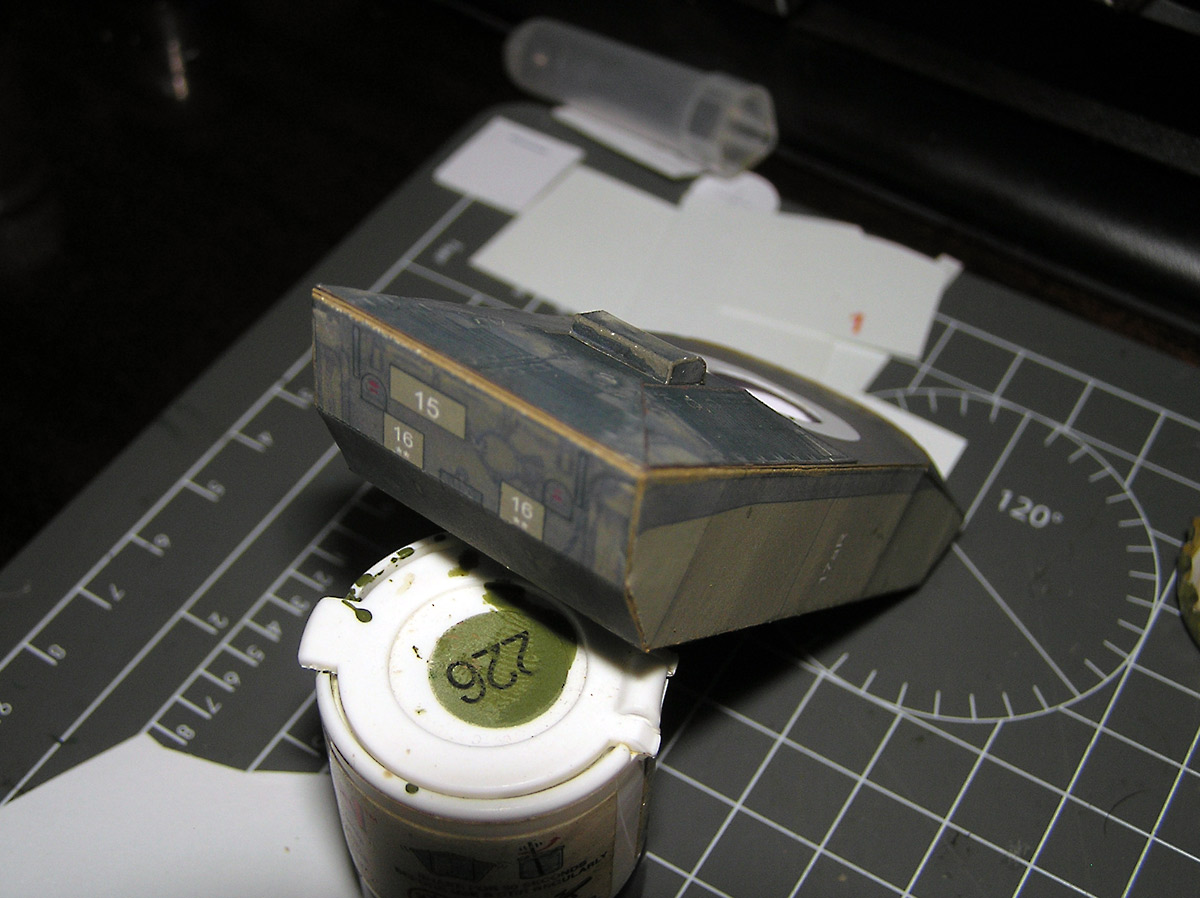

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-21136600-1453366381.jpg "Порция полезных советов" по сборке модели танка "M103. Бронекоробочка" от нашего постоянного автора, Targo_Kain(стиль изложения сохранен), собираем вместе модель Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Автор уже известен по статьям по сборке моделей:"Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-02831000-1453368927_thumb.jpg Начнём, как обычно, с корпуса, для начала сделаем для детали 5 опорную ступеньку для склейки с деталью 6. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-27706600-1453368928_thumb.jpg Ванну корпуса – дет. 1 снабдим силовыми элементами деталей 2 и 3, добавим дополнительных (по вкусу) и обратите внимание на дугообразную вставку спереди. Перед тем как её сделать – я посмотрел чертежи и 3Д модели и убедился, что крыша корпуса – у нас это деталь 4 – ровная и не имеет изгибов. Поэтому и вставил такой дугообразный силовой элемент – он будет подпирать нам деталь 4 и не даст прогнуться ей во время склейки с ВЛД – деталь 5. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-08988400-1453368929_thumb.jpg Вид сзади на тоже место. Форма носа корпуса у нас сложная хоть и упрощённая при разработке модели, из-за чего будет несколько нюансов при сборке. Опорная ступень уже подклеена изнутри ВЛД. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-91492400-1453368932_thumb.jpg Деталь 5 – ВЛД – я её немного "выкатал" округлым предметом, что бы придать изгиб и натуральность. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-85845900-1453368933_thumb.jpg Тоже самое с НЛД – деталь 6. Также видно опорную ступеньку изнутри детали 5. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-10056400-1453368935_thumb.jpg Примеряем крышу корпуса – деталь 4, смотрим, как она садится по месту. Зубчатые клапаны на деталях 1 и 4 я оставил. Тут как раз тот редкий случай, что без них обойтись сложно. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-15777900-1453368936_thumb.jpg Приклеиваем деталь 4 к детали 1. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-20110300-1453368937_thumb.jpg Теперь приклеиваем к зубчатому клапану детали 4 и к боковым клапанам детали 1 наш ВЛД – деталь 5. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-18738500-1453368939_thumb.jpg Приклеиваем НЛД – деталь 6 – низом к зубчатому клапану и к боковым клапанам. Остаётся между ВЛД и НЛД вот такая щель, дадим клею хорошо просохнуть, потом посадим НЛД на опорную ступеньку к ВЛД. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-35816100-1453368940_thumb.jpg Вот мы свели ВЛД и НЛД вместе имеем красивый почти незаметный шов без всяких щелей, как скорей всего было бы при приклейке ВЛД к НЛД на зубчатый клапан. Дальше у нас крыша МТО на переднем плане деталь 13 изнанкой вверх и видно две приклеенные мной планки – силовые элементы, которые позволят приклеить эту деталь ровно и чётко на деталь 4. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-26489600-1453368941_thumb.jpg Вид сзади, крыша МТО приклеена на место, также на неё смонтирован воздухозаборник – деталь 14. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-85254100-1453368942_thumb.jpg Вид спереди. Также видно шов между НЛД и ВЛД – получилось весьма неплохо. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-83748400-1453368943_thumb.jpg Ещё один вид собранного корпуса. Видно как легли "выкатанные" изгибы боковых краёв ВЛД. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-57498500-1453369110_thumb.jpg Дальше перейдём к сборке башни. На фото – реальный танк М103, вид сзади на корпус и башню – это фото я привёл, что бы показать, почему для сборки выбрал простой вариант башни – потому, что простой вариант довольно копийный по общей геометрии. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-93035600-1453368944_thumb.jpg Работаем с башней. Детали крыши 25 и пола 24 башни подклеены на соответствующий инструкции картон, детали 26 придана форма и обратите внимание – изнутри наклеено множество опорных ступенек для помощи в монтаже деталей 24 и 25. С этими опорными ступеньками вклеить крышу и пол будет намного проще (тем более, что каркас внутри башни отсутствует). 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-96072100-1453368945_thumb.jpg Тоже что и на предыдущем фото – вид на деталь 26 с опорными ступеньками со стороны крыши. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-90397400-1453368946_thumb.jpg Это примерка к полу башни деталей 23 и 28. На самой детали 23 изнутри я наклеил картонный сектор – опорная ступенька для детали 28. Примерка показывает, насколько точно всё сошлось. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-94776200-1453368947_thumb.jpg Видно опорную ступеньку на детали 23 и приклеенную к ней "полумесяцем" деталь 28. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-4861458-0-74535400-1453368948_thumb.jpg Теперь начнём собирать башню. Деталь 26 склеена на клапан спереди, дальше монтаж дна и крыши. Обычно в таких случаях монтируют в «бочёнок» сначала деталь меньшую по площади, потому большую – так удобней и правильней. Но в данном случае я решил сделать наоборот – сначала вмонтировать большую деталь – днище, а потом меньшую – крышу, и как оказалось не зря. Крыша монтируется очень легко, а вот с днищем пришлось повозиться. Если у вас днище башни не будет вставать в 26 – не поленитесь и пройдитесь наждачной бумагой что бы подточить края с завалом во внутрь. На фото уже приклеена передняя часть (до линии изгиба) детали 24. Продолжение ↓

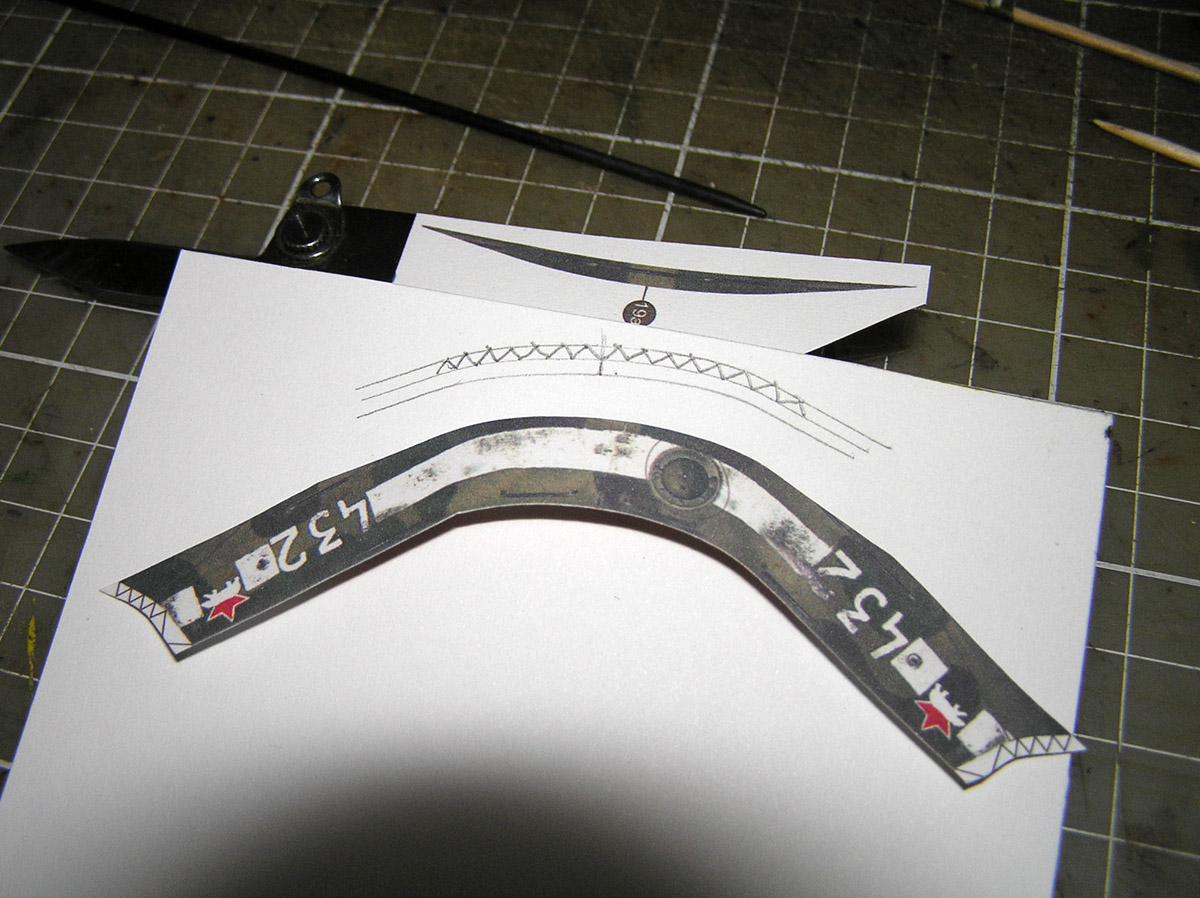

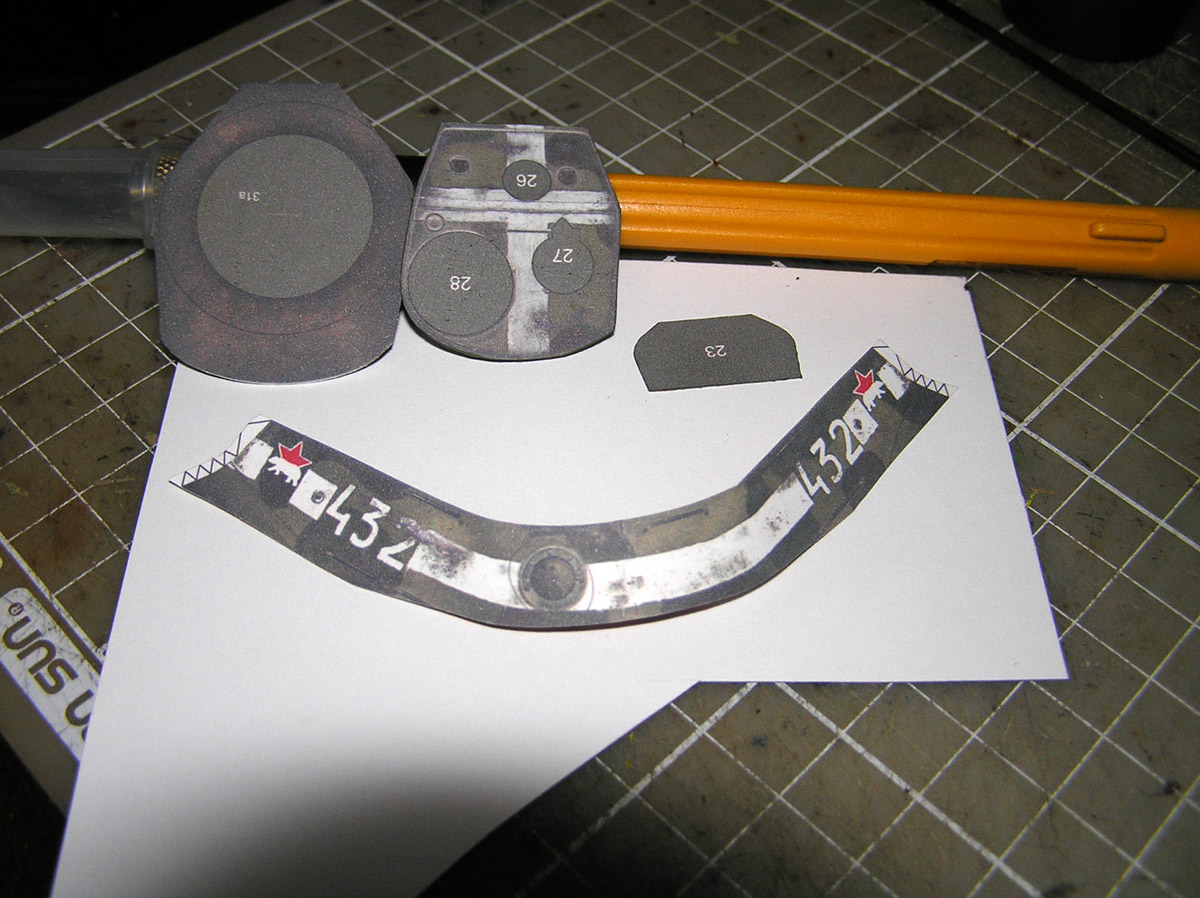

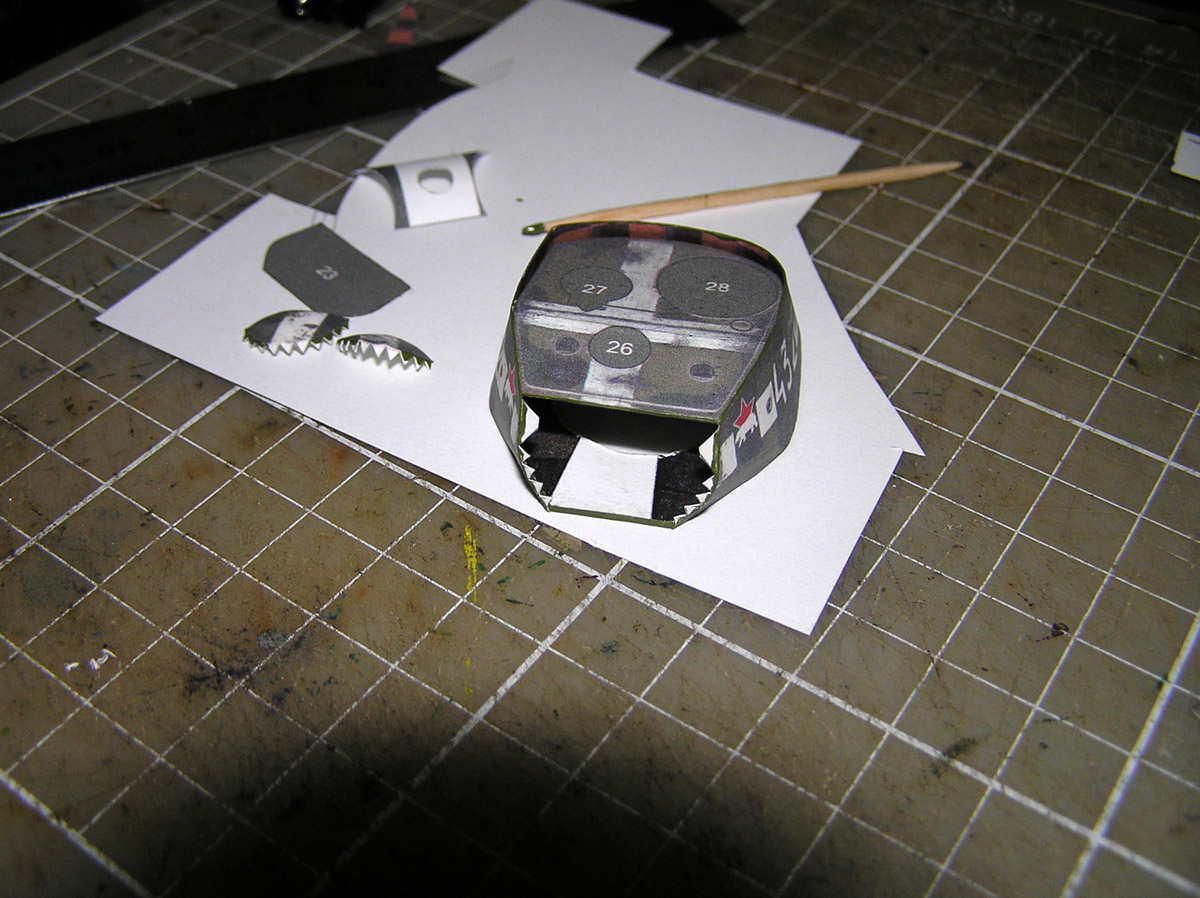

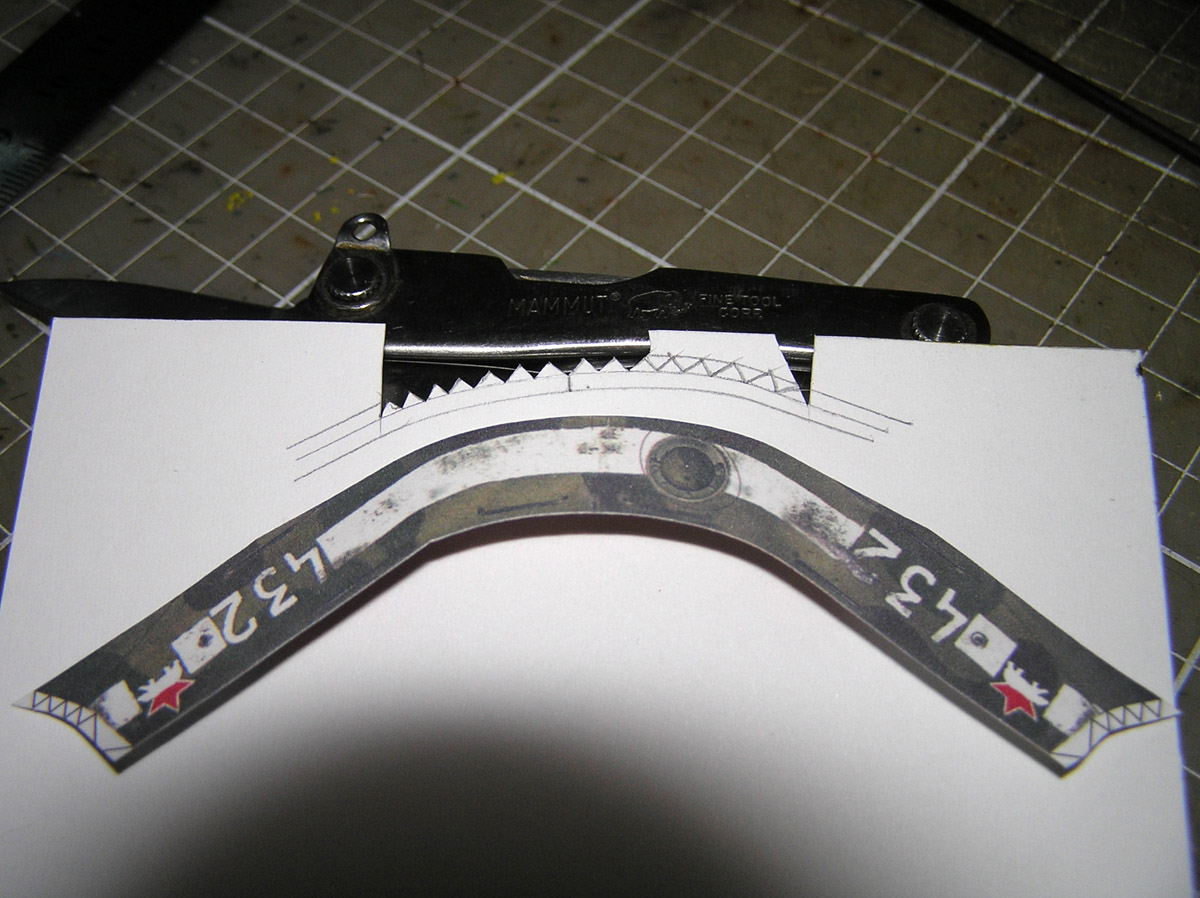

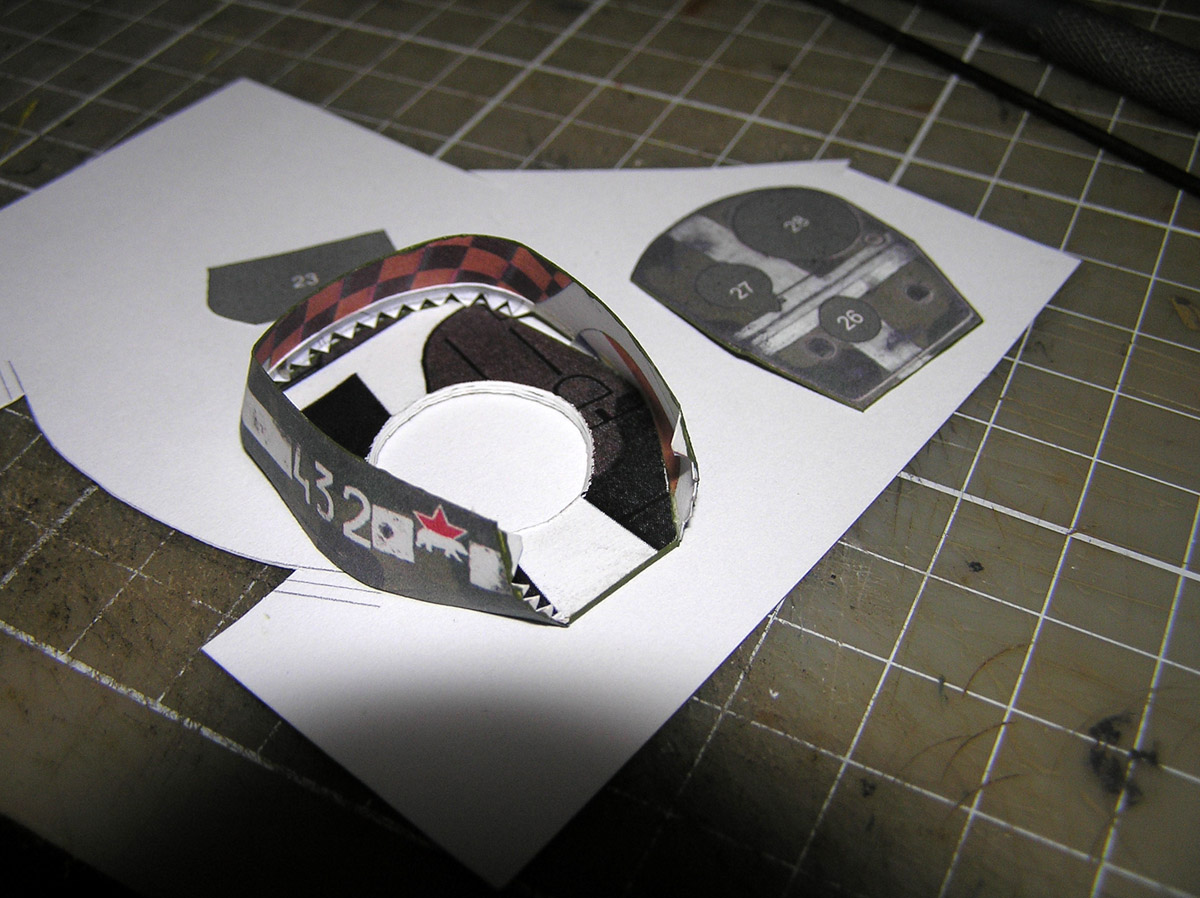

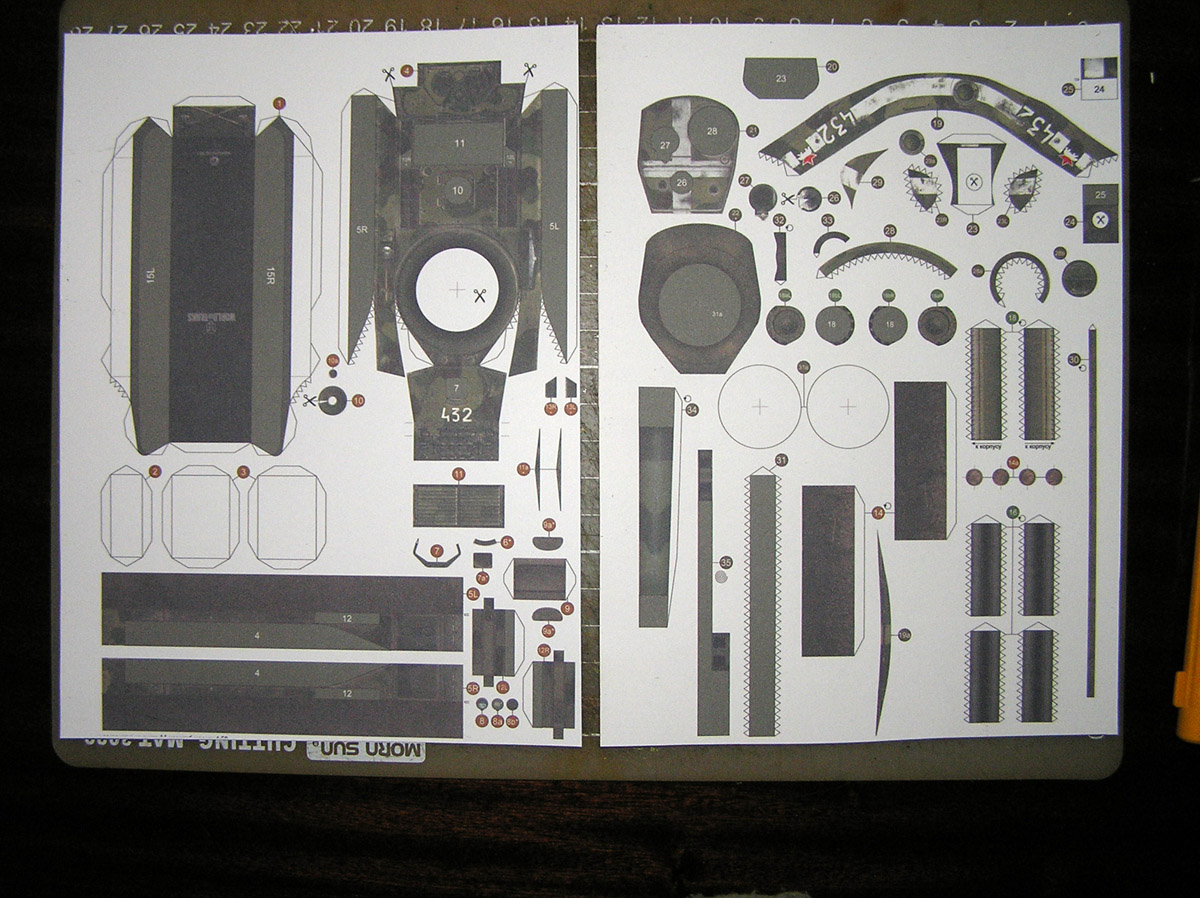

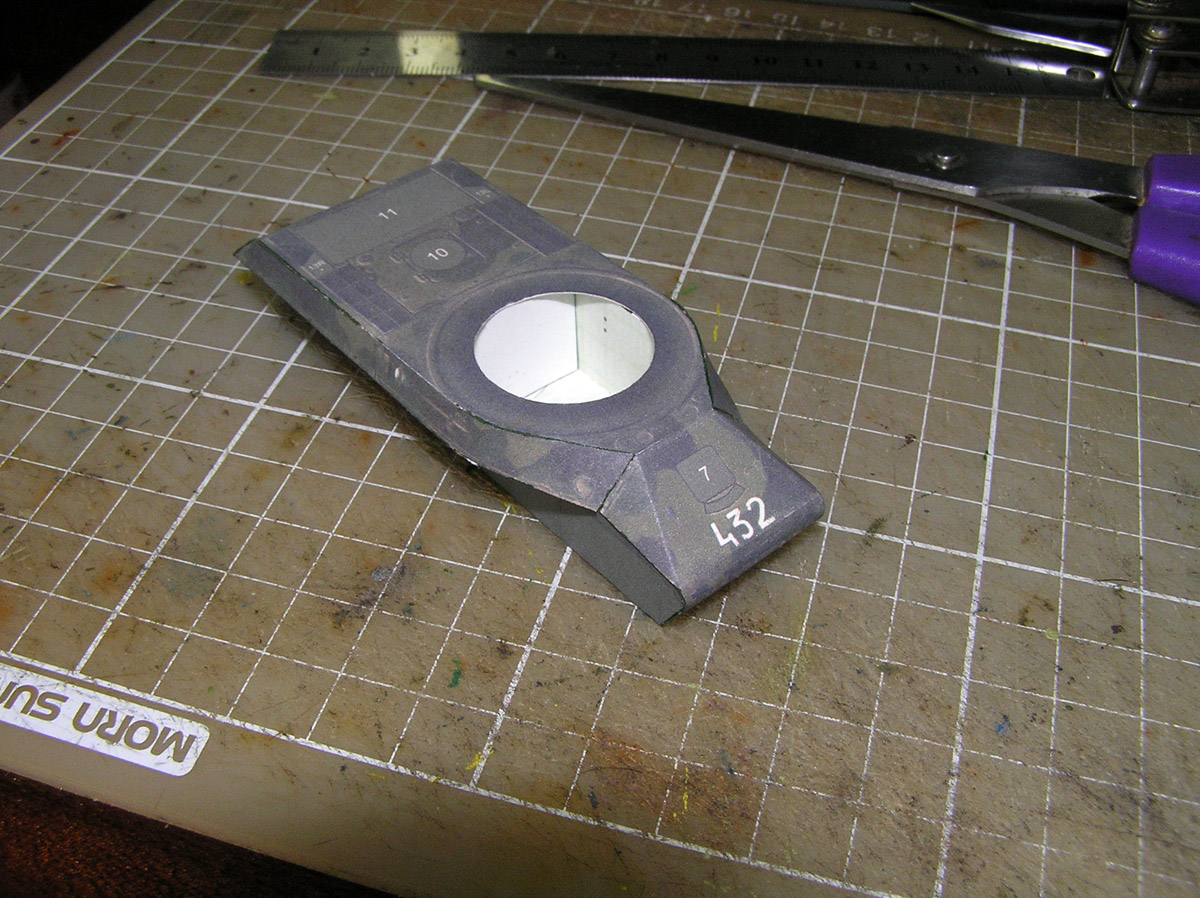

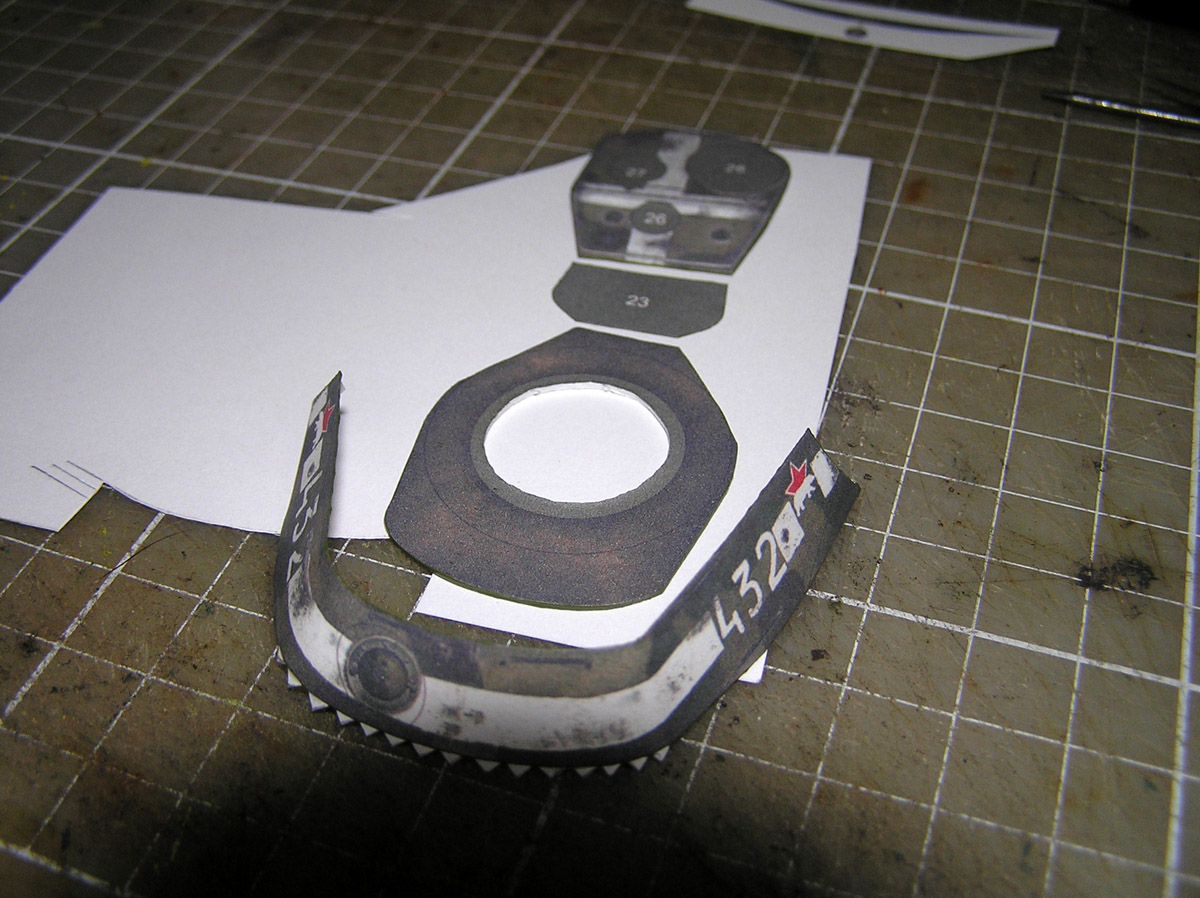

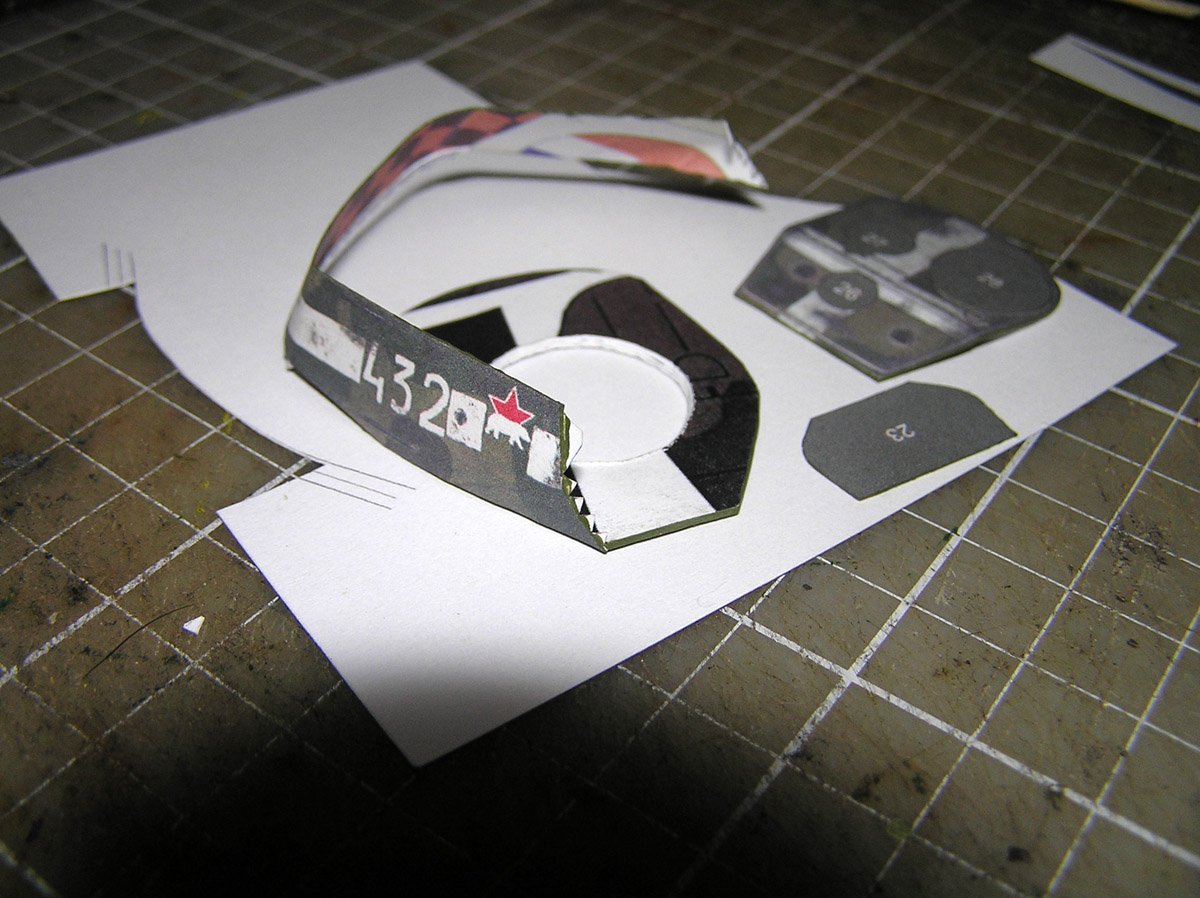

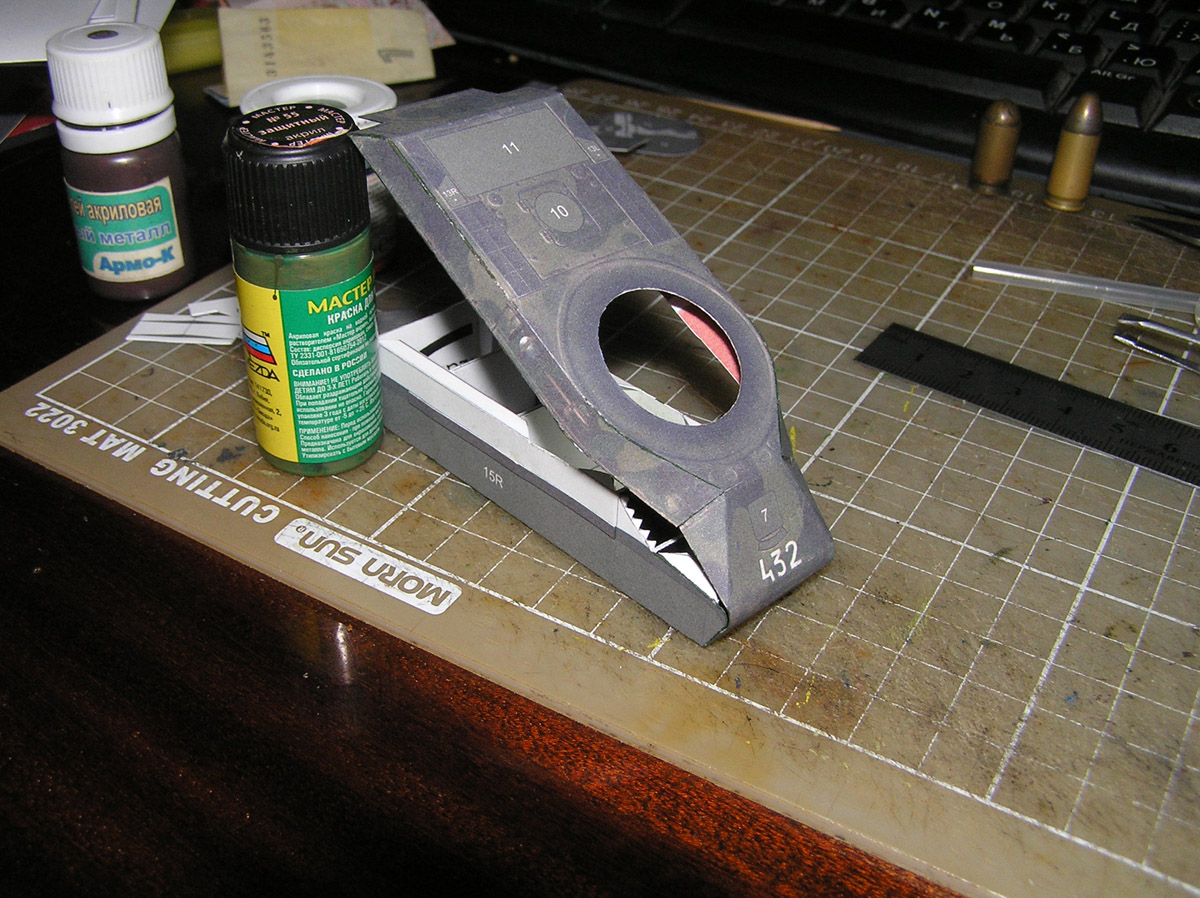

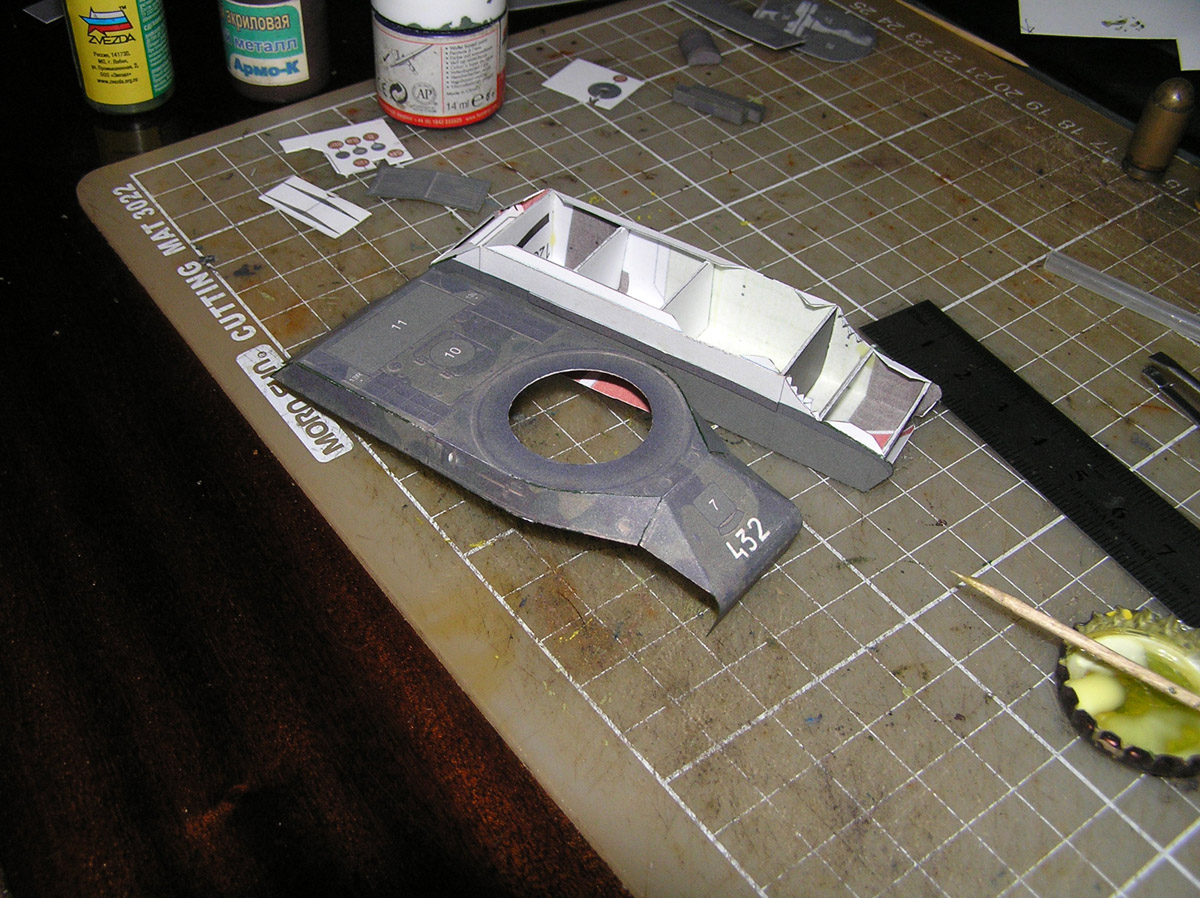

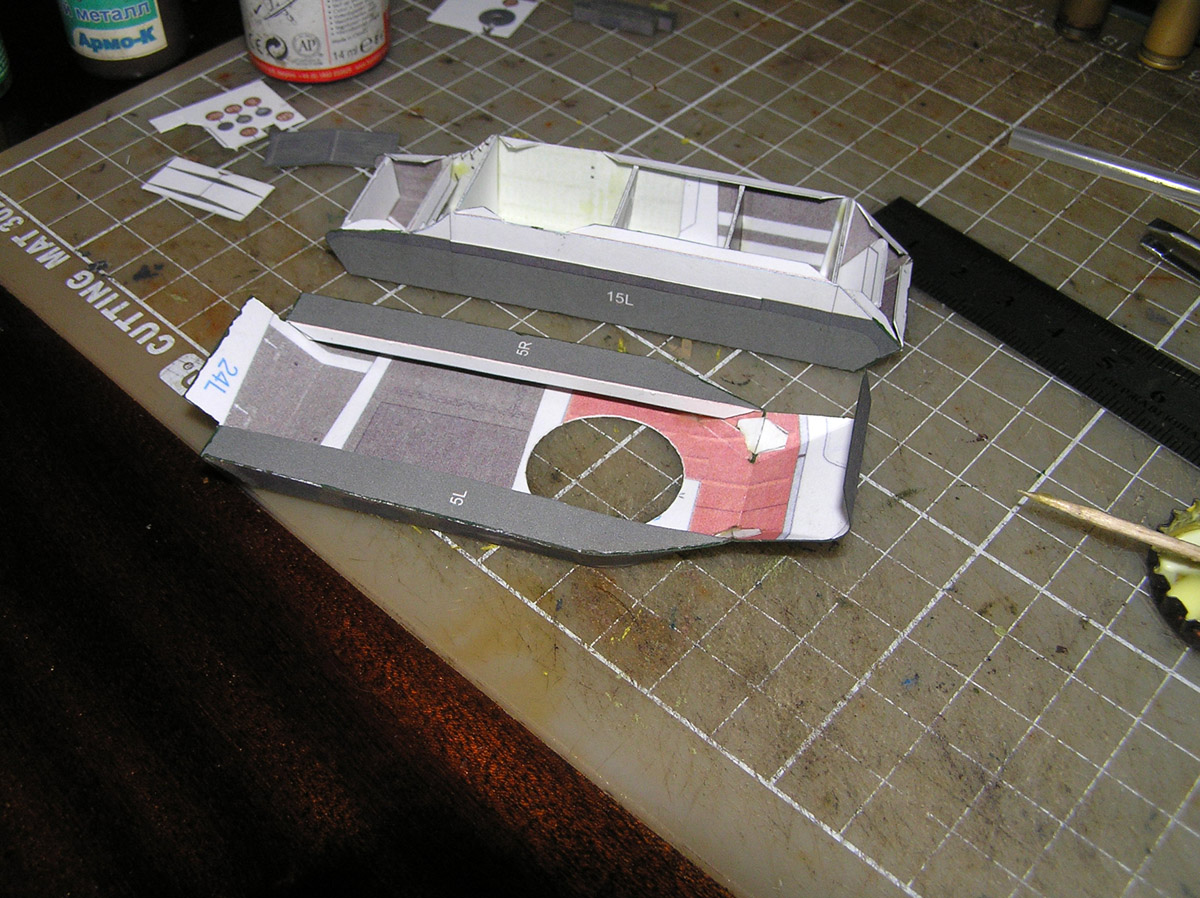

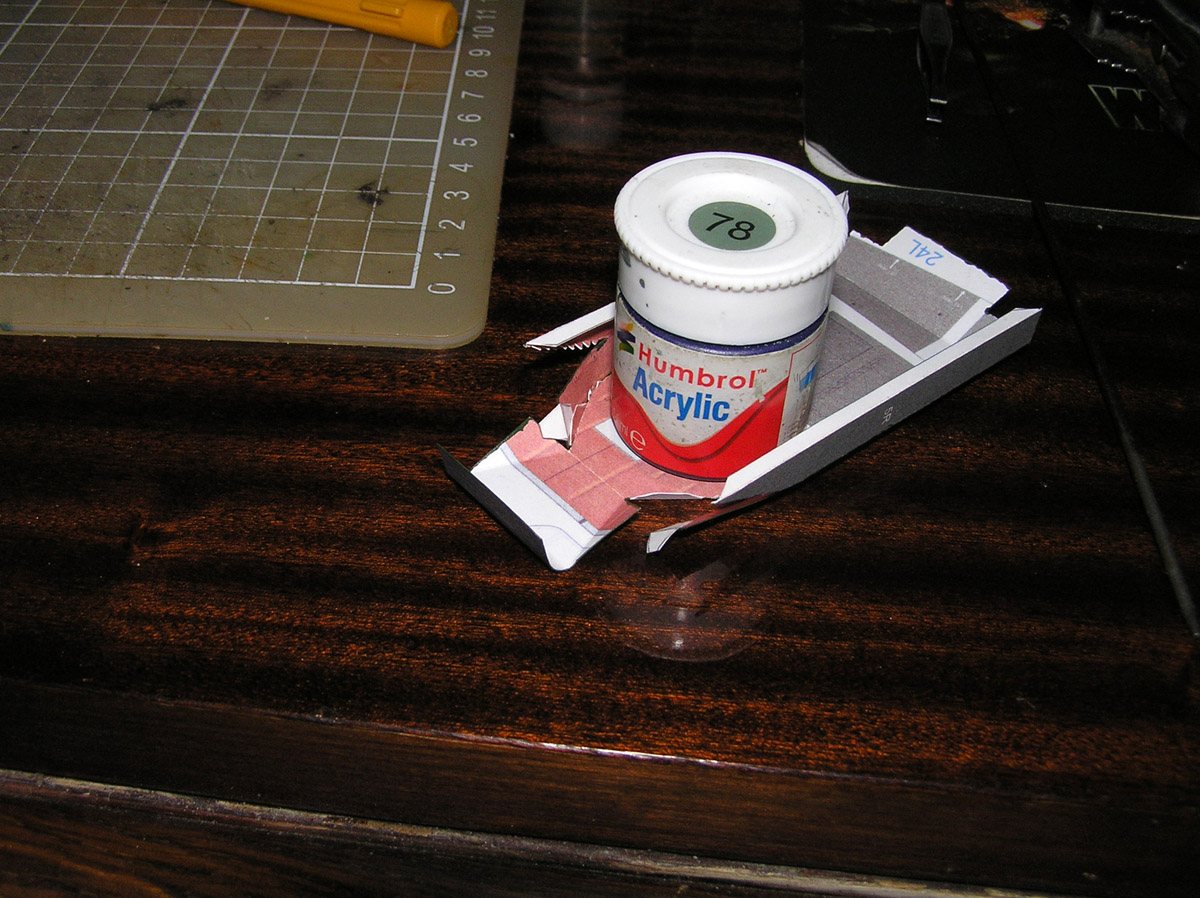

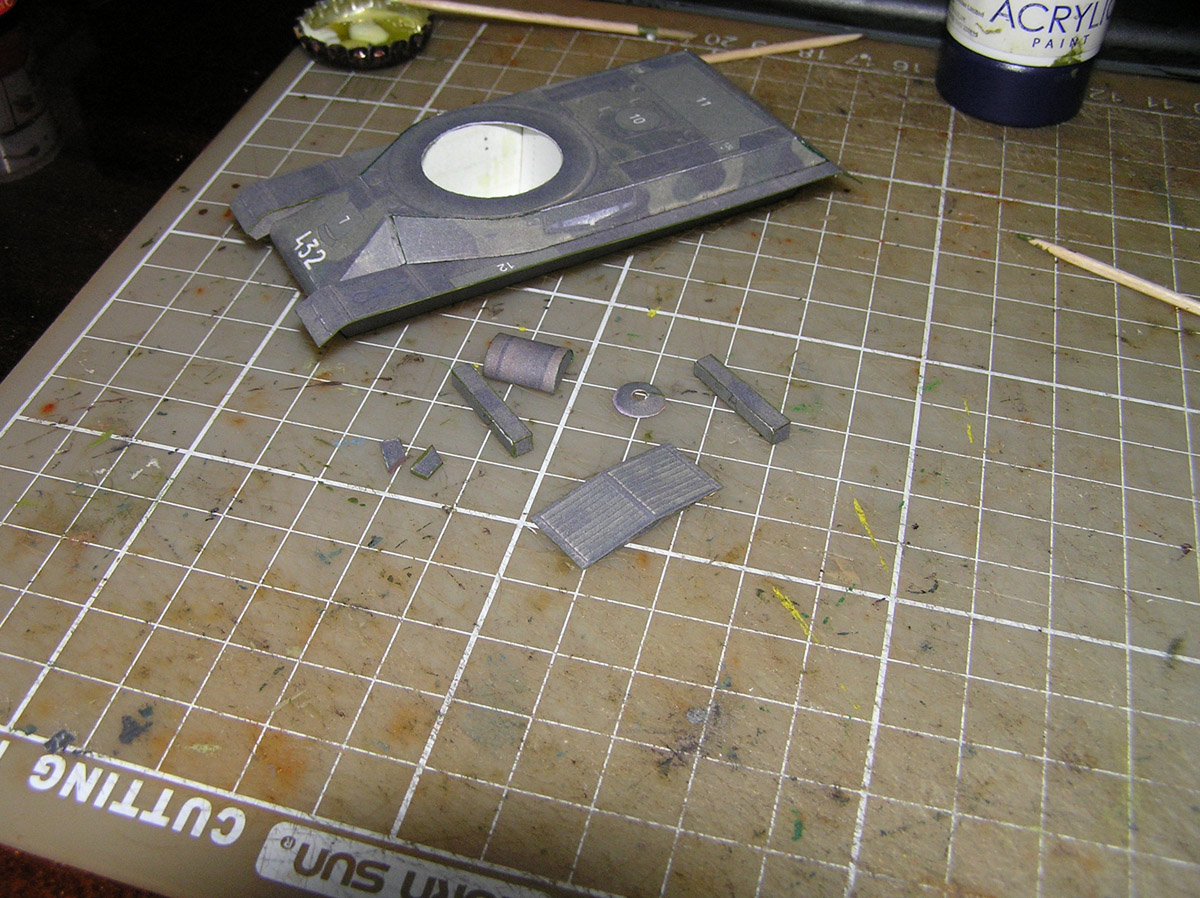

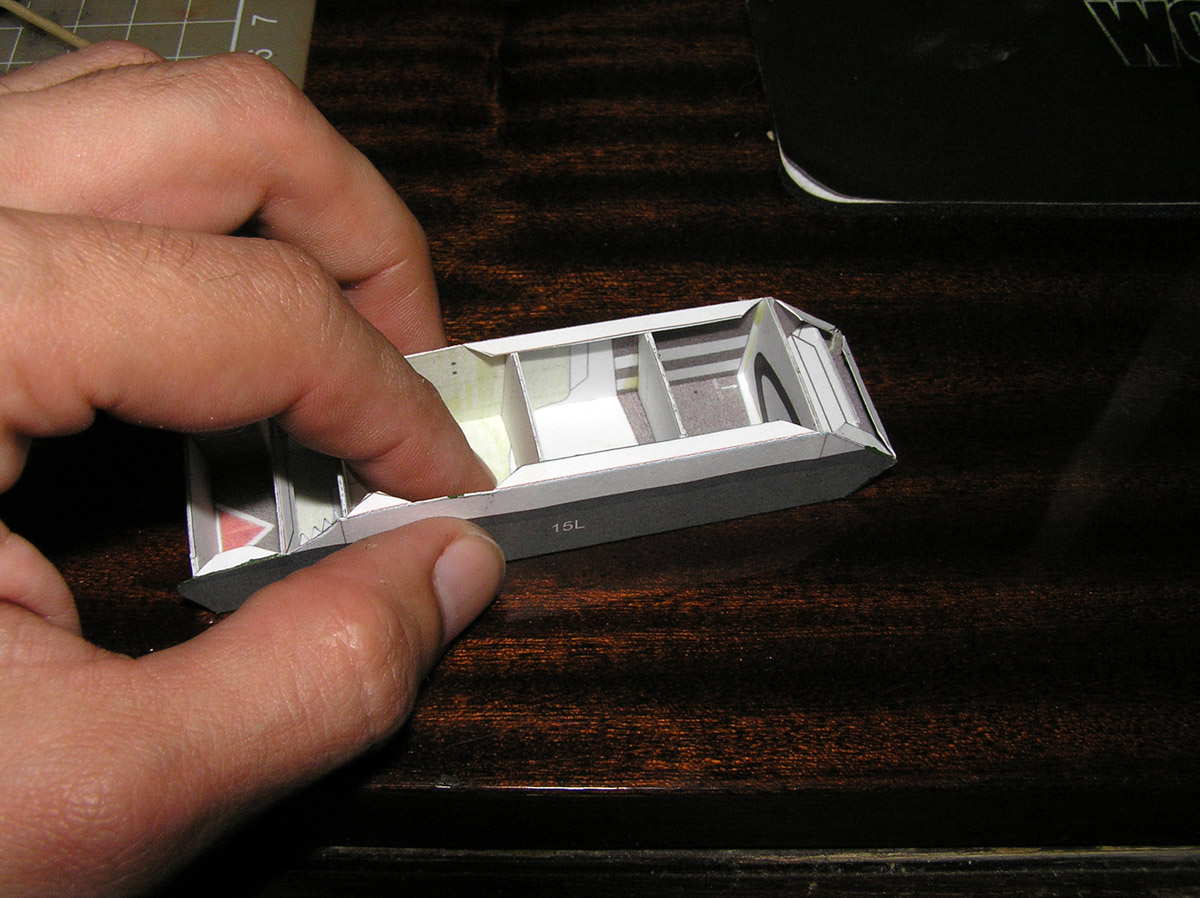

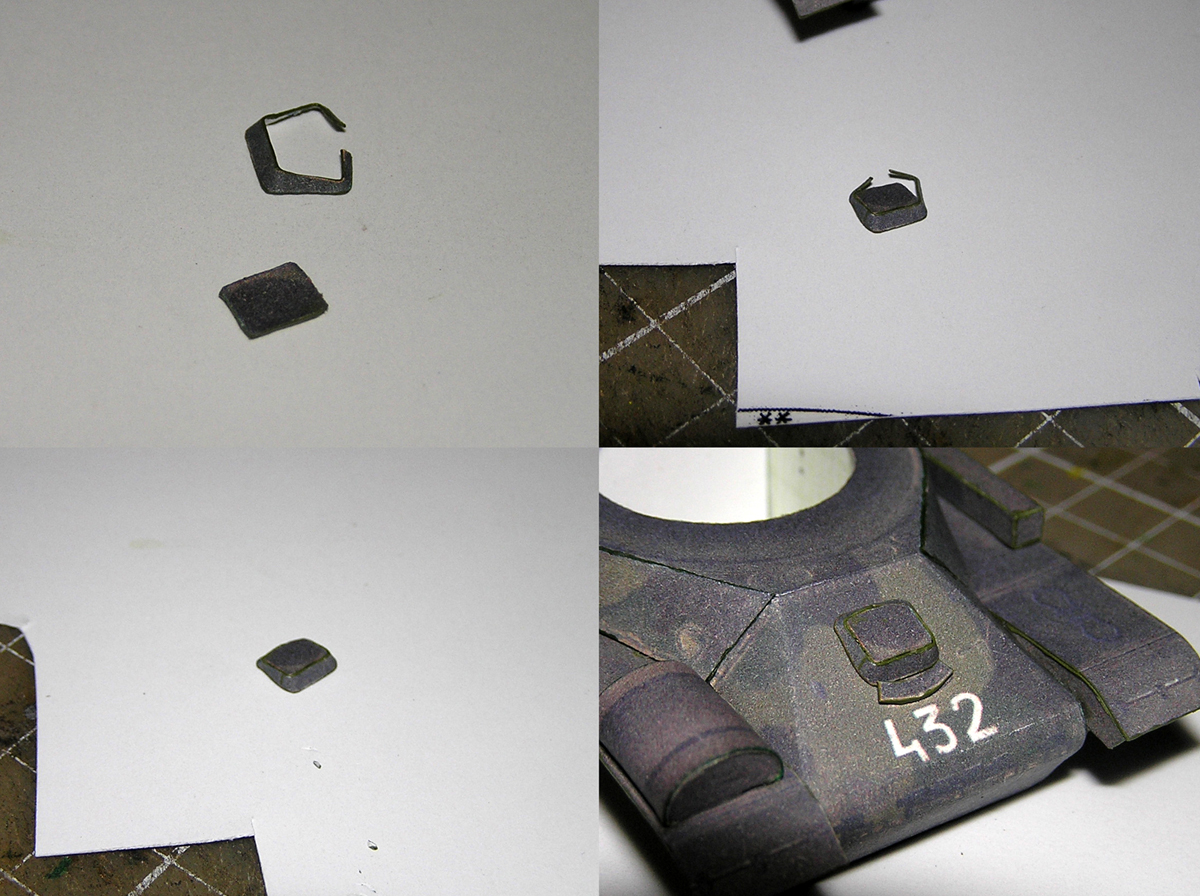

Предлагаем вам очередную статью по сборке бумажной модели. В этот раз мы расскажем о "берлинском" ИС-2 "Бронекоробочка" (автор Targo_Kain), эти же рекомендации помогут вам и в сборке более сложной модели ИС-2 Макет танка. Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Многие советы и приемы схожи с руководствами по сборке танка Т-54 и ПТ-САУ: Charioteer, но есть и некоторые интересные и полезные новые нюансы: 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-85578500-1431427694_thumb.jpg Начало всегда одинаковое http://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile_Default.gif,печатаем на том типе бумаги, который указан в брошюре 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-94424100-1431427696_thumb.jpg Собираем ванну корпуса. На ровной поверхности, и как принято у меня – с дополнительными шпангоутами – это по желанию (внутрь корпуса вставляем несколько прямоугольников из картона, для дополнительной жесткости). 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-92917900-1431427697_thumb.jpg Готовим верхнюю часть корпуса, проводим линии изгиба, вырезаем, вырезаем клапана, подкрашиваем торцы. Стык между ВЛД и НЛД имеет закругленную форму – делаем с помощью спицы или стержня от ручки. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-94399200-1431427698_thumb.jpg Приклеиваем левую скулу (переднюю боковую часть) корпуса к крыше корпуса. Клапаны 4а уже наклеены. 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-97111200-1431427699_thumb.jpg Верхняя часть корпуса (деталь 4) полностью сформирована и готова к склейке с ванной корпуса. 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-89414700-1431427700_thumb.jpg Собранные ванна корпуса и верхняя часть корпуса, перед склейкой. Обратите внимание на закругленный стык ВЛД и НЛД (верхняя и нижняя лобовая детали) 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-95463700-1431427701_thumb.jpg Сначала приклеиваем НЛД детали 4 к ванне корпуса, потом будем накладывать всю деталь 4. Как и в случае с М18 Хэллкэт такой порядок склейки корпуса мне показался оптимальным. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-93204900-1431427702_thumb.jpg Ну вот корпус и склеен. Будем готовить крылья и обвес. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-34226500-1431427704_thumb.jpg Обвес корпуса – крыша-решётка МТО (детали 11 и 11а), какие то коробочки на крылья (12), скатка (9+9а) и сформированная крышка фильтра (10). Пимпочку на фильтр (10а) потерял, но потом нашёл запасную. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-47694300-1431427705_thumb.jpg Сборка люка мехвода, детали 7+7а. Слева-направо, сверху вниз: детали подготовлены и сформированы; обклейка 7а ободком 7 по граням, первой клеилась передняя – самая широкая грань; готовый люк и люк установлен на корпус. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-44118200-1431427706_thumb.jpg Переходим к сборке башни. Детали 21 и 22 – крыша и пол башни уже подклеены на картон и подкрашены по торцам; подготовлены детали 19 и 20. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-90080100-1431427707_thumb.jpg А теперь – фокус. Как оказалось, у нас на листе с инструкцией есть две чёрно-белые детали – клапана 4а и 19б. а инструкцию–то я и не печатал как раз… С 4а никаких проблем нет, а вот 19б имеет не простую геометрию и без неё обойтись нельзя… посему дальше четыре фото как выйти из такого положения. Берём деталь 19, прикладываем к листу бумаги и проводим карандашом, в том месте, где должна была клеиться 19б. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-65355000-1431427712_thumb.jpg Потом сдвигаем деталь 19 на пару миллиметров от проведённой линии и проводим ещё раз карандашом, и также делаем третью линию. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-54858900-1431427713_thumb.jpg Вот что должно получиться. 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-76690000-1431427714_thumb.jpg Теперь между первыми двумя линиями рисуем "зубчатку". 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-55038000-1431427715_thumb.jpg И вырезаем её... 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-68806100-1431427717_thumb.jpg Важный момент! Подклеиваем изнутри к детали 19. Да как раз под то место, под которое проводили линии . Внимание! Оригинальная 19б должна подклеиваться под деталь 19а, наша же нарисованная – под 19! Это сделано специально – с моей токи зрения таким образом склеить вместе 19 и 19а гораздо удобней – теперь 19а мы просто одной стороной приклеим на наш новый самодельный клапан, а другим краем – она будет опираться на торец днища башни (22*). Дальше будет показано на другом фото. Если бы я не пропустил при печати 19б – я бы всё равно сделал бы так. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-80842800-1431427719_thumb.jpg Теперь будем собирать детали башни. Некоторое время подумав, я выбрал следующий порядок сборки. Сначала приклеил к торцу 22* переднюю - правую грань детали 19. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-69391500-1431427721_thumb.jpg Потом приклеиваем к торцу 22* переднюю левую грань 19. На фото виден наш самодельный клапан. 20 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-4861458-0-48886400-1431427722_thumb.jpg Дальше вклеиваем в 19 крышу башни – левую переднюю и правую переднюю грани, по аналогии с полом башни. Задняя часть крыши башни, как видите на фото пока не приклеена и немного провисает внутрь – чтобы не натягивало деталь 19. Продолжение сборки ниже ↓
