Собираем вместе, КВ-1

[Mik740]

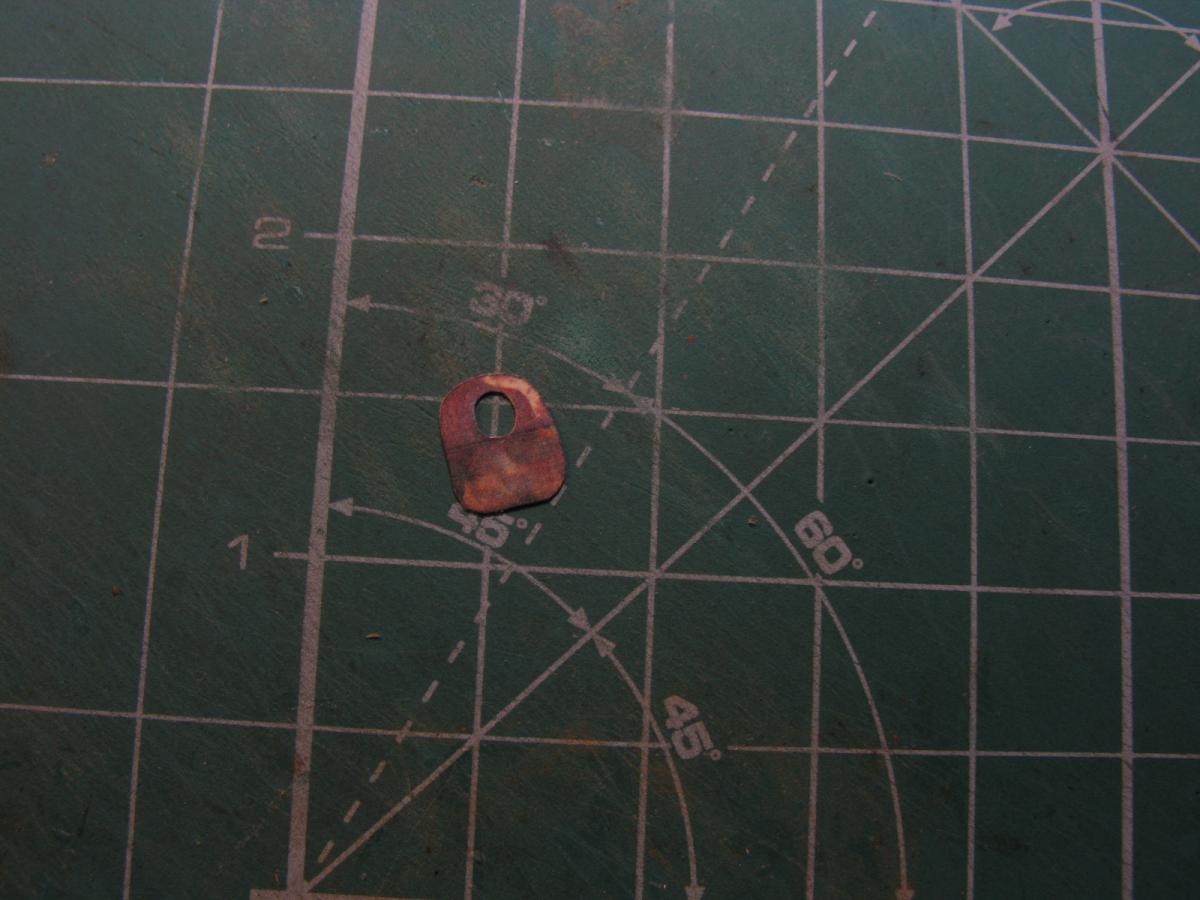

Группа деталей 38. Вырезаем дет.38а. Сперва вырезается отверстие под ствол, затем внешний контур.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-77910000-1615532028_thumb.jpg

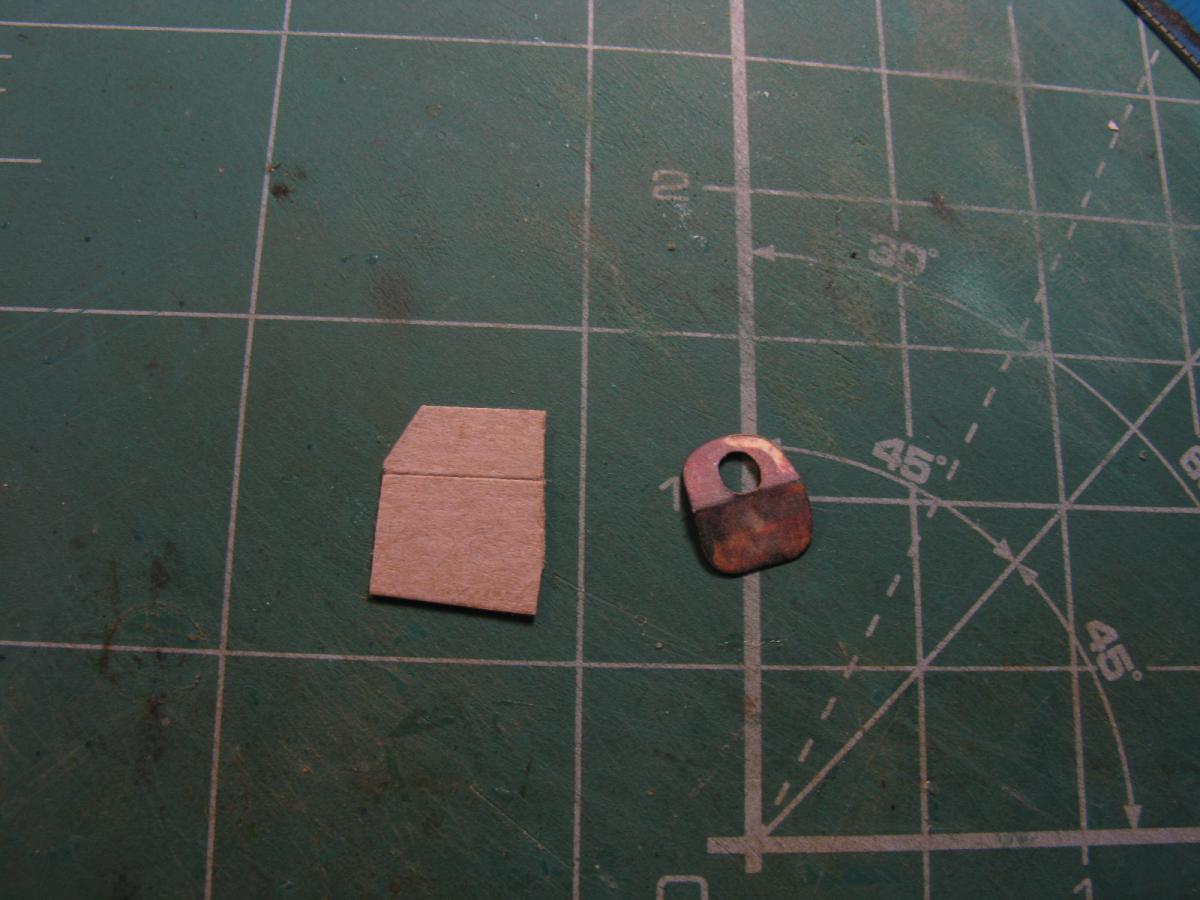

Деталь со*, значит нужен картон. У детали есть изгиб. Изгибать склеенную деталь посчитал плохой идеей, может расслоиться. Поэтому...Вырезаем заготовку с запасом. Проводим линии сгиба и сгибаем.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-14982800-1615532065_thumb.jpg

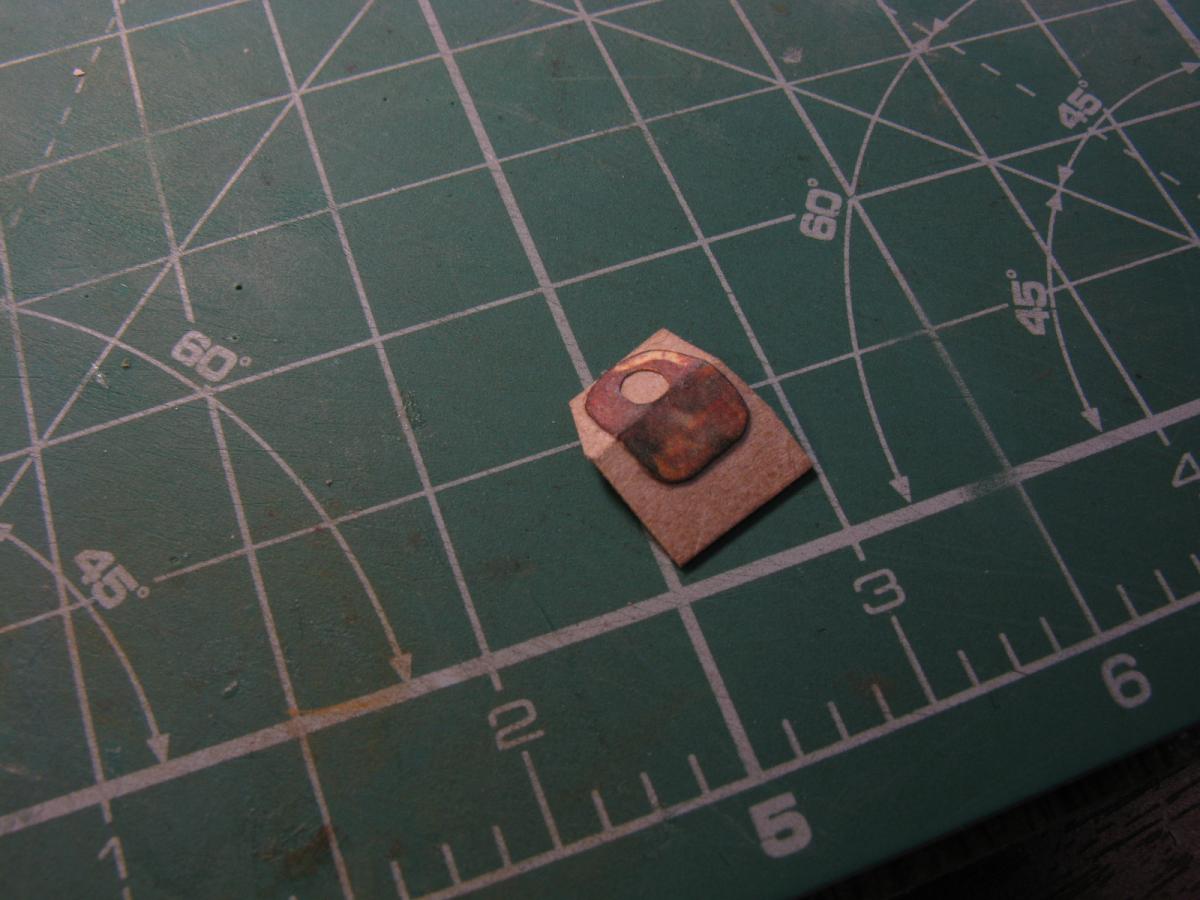

Склеиваем в согнутом состоянии. Угол сгиба должен соответствовать углу на дет.38 (обечайка)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-54973800-1615532090_thumb.jpg

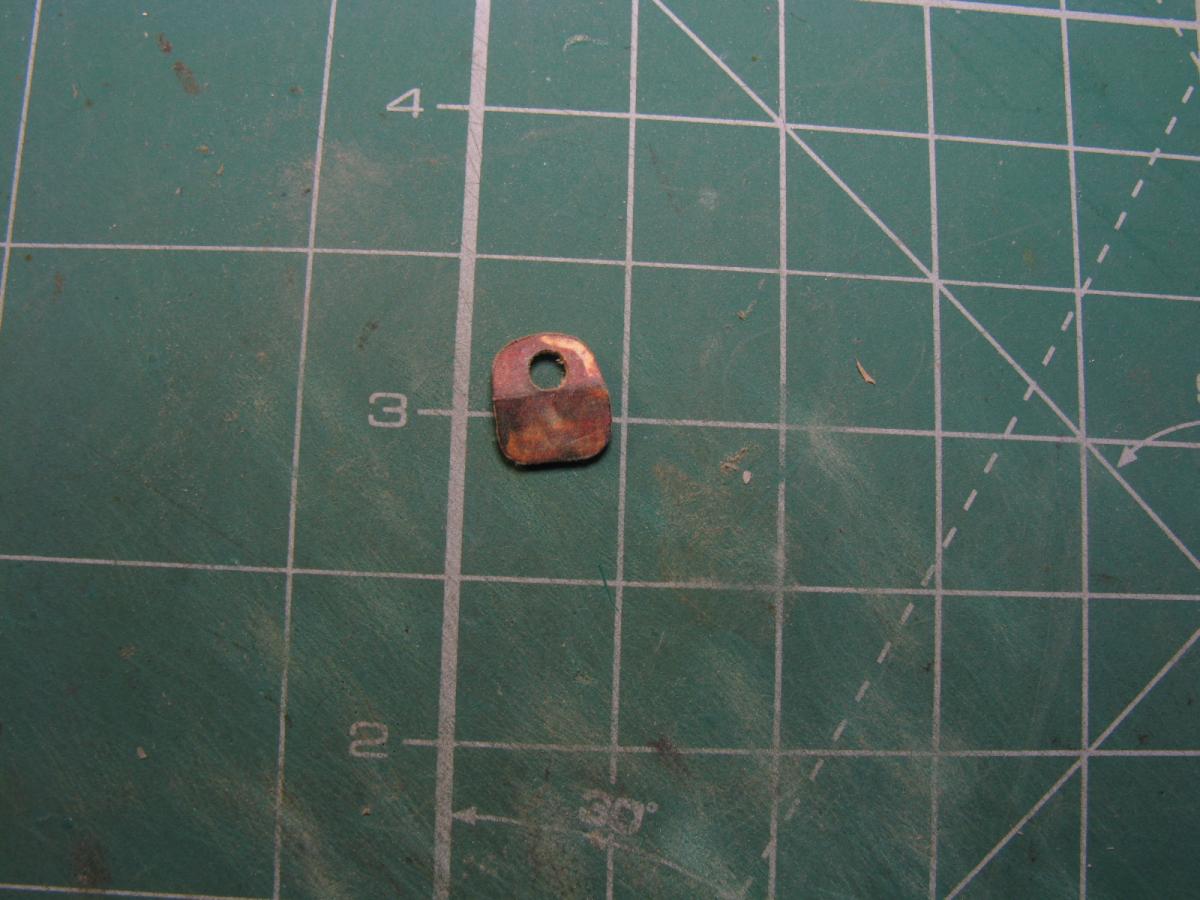

Вырезаем.... Т.к. есть изгиб и на стол плашмя не положить, использовал кусочек фанеры.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-97802800-1615532114_thumb.jpg

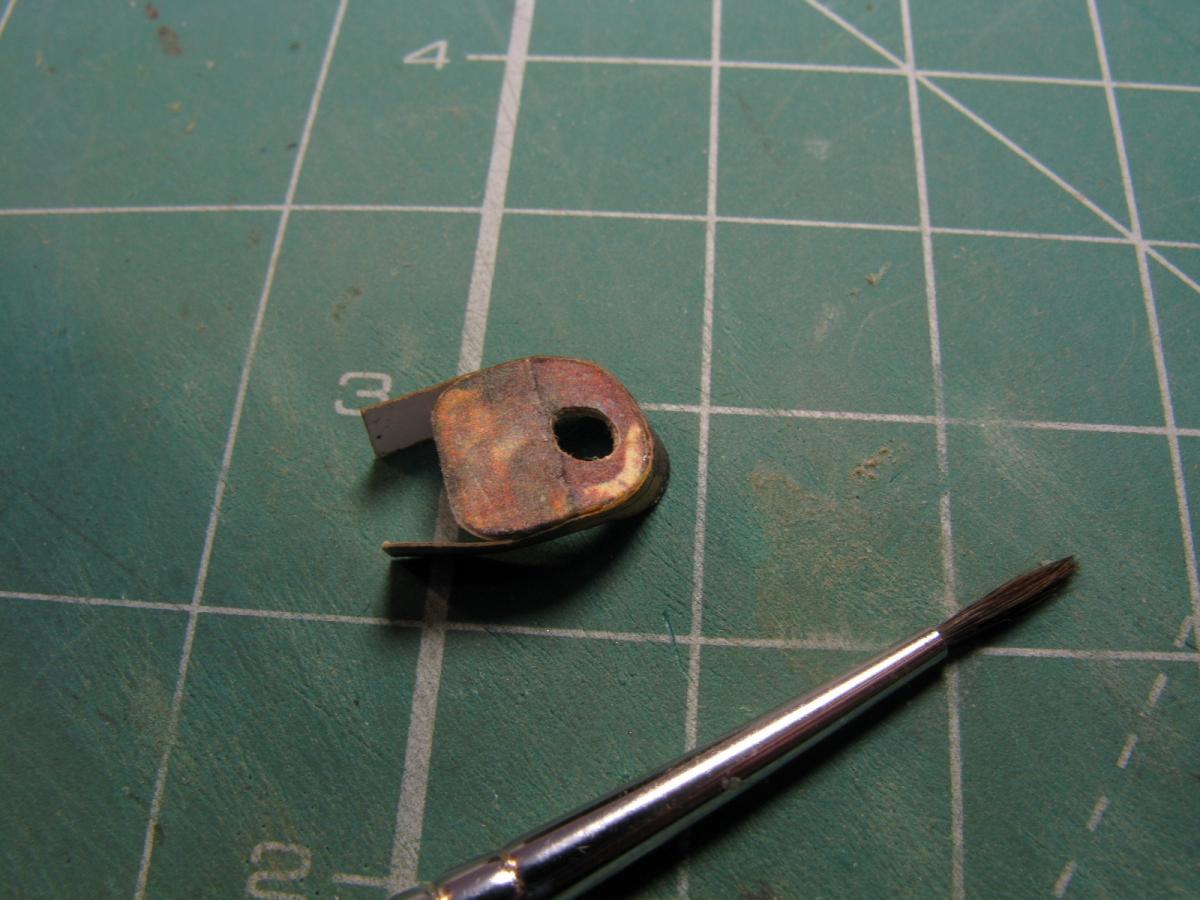

Обклеиваем обечайкой, фрагментами, не спешим.

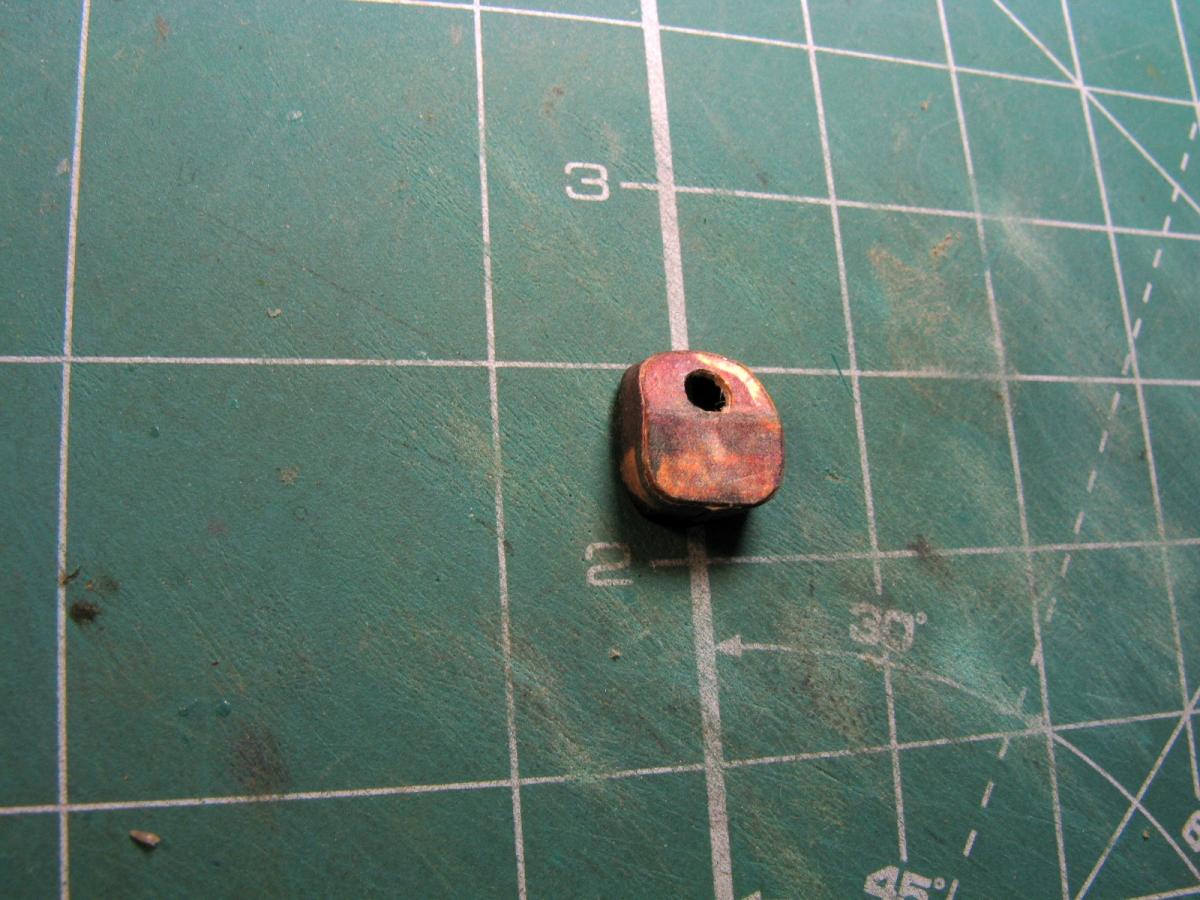

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-45628000-1615532144_thumb.jpg  ну и финал  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-11285800-1615532189_thumb.jpg

Получилось всё хорошо.







[Mik740]

Продолжаем заниматься маской орудия. Группа деталей 37. Саму дет.37 вырезаем, проводим линии сгиба и формуем, как недавно поступали с дет.36. Тут всё просто. Вот детали 37а заставили немного напрячься. У детали мала площадь, поэтому велик риск расслоения. Мне очень не нравится когда деталь расслаивается. Здесь есть два пути. 1-й наклеить не на картон, а на "переклей" - склеенную в три слоя основную бумагу брошюры. 2-й путь - пропитка клеем. Вырезаем одну сторону, торец пропитываем суперклеем (не гель) высыхает - вырезаем вторую сторону. Был выбран первый вариант.

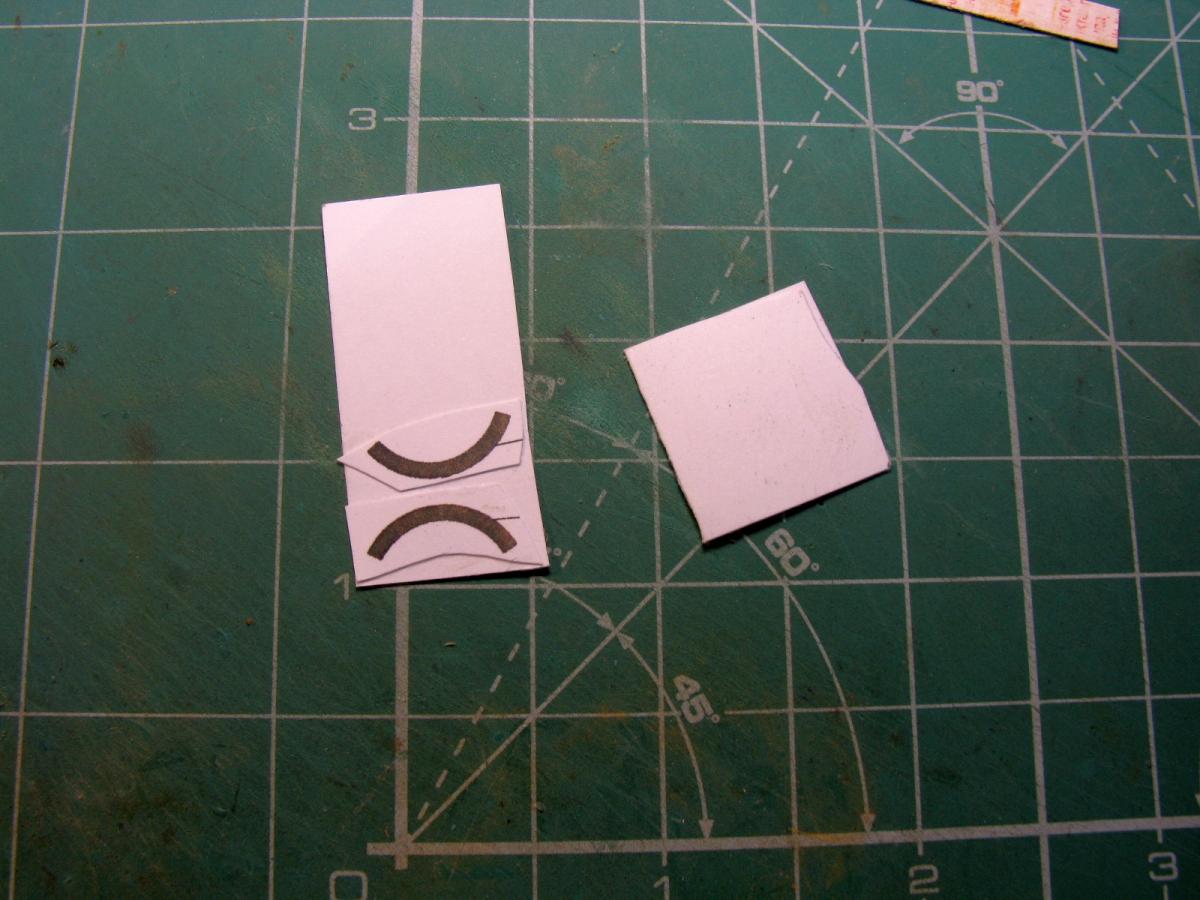

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-35402600-1615534757_thumb.jpg Заготовку клеим на лист, склеиваем два листа отдельно. Потом всё вместе.

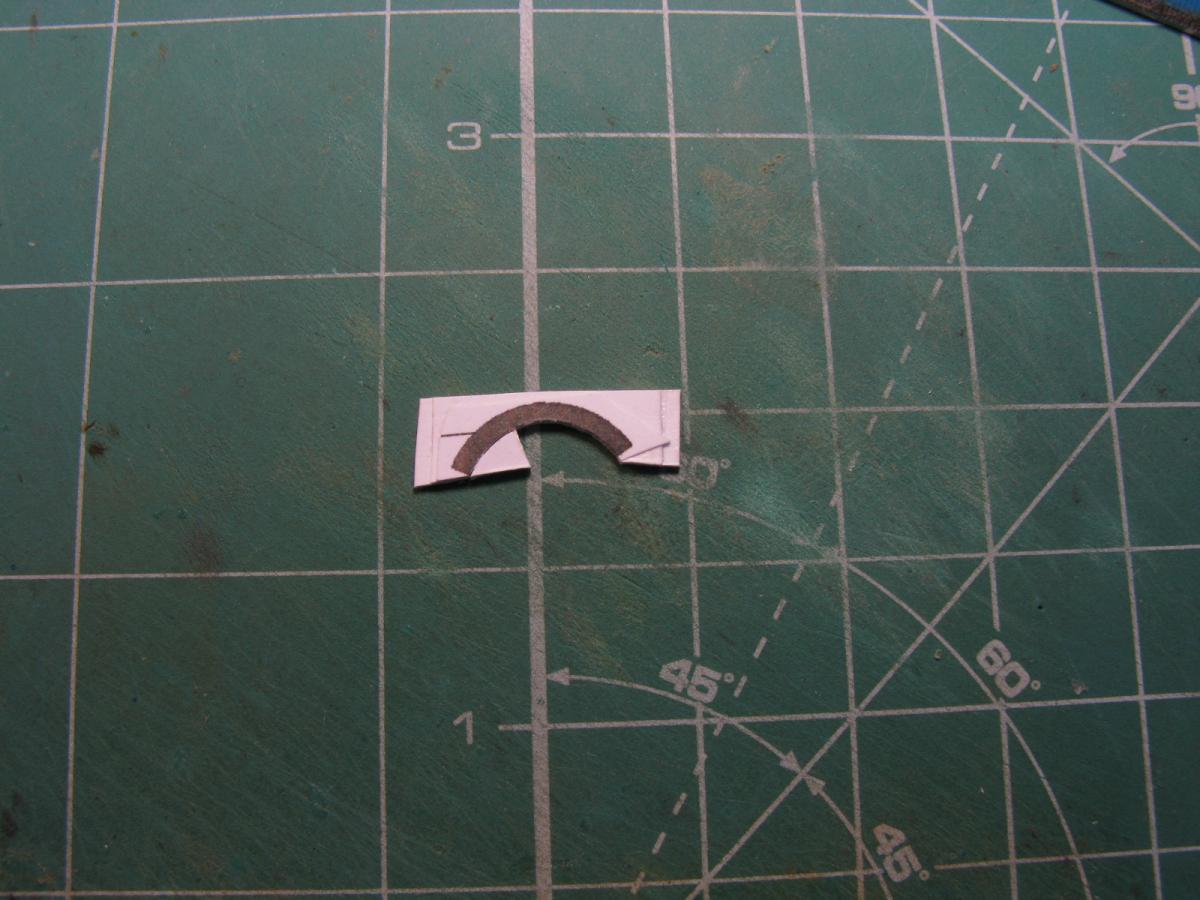

Как высохнет - вырезаем. Лучше фрагментами. Режется тяжелее чем 0,5 мм картон. Правда и толщина побольше вышла, но это только нам на руку.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-00227300-1615534775_thumb.jpg



Дет.37а вклеиваем в дет.37. Равномерно, ориентируясь по линия сгиба.

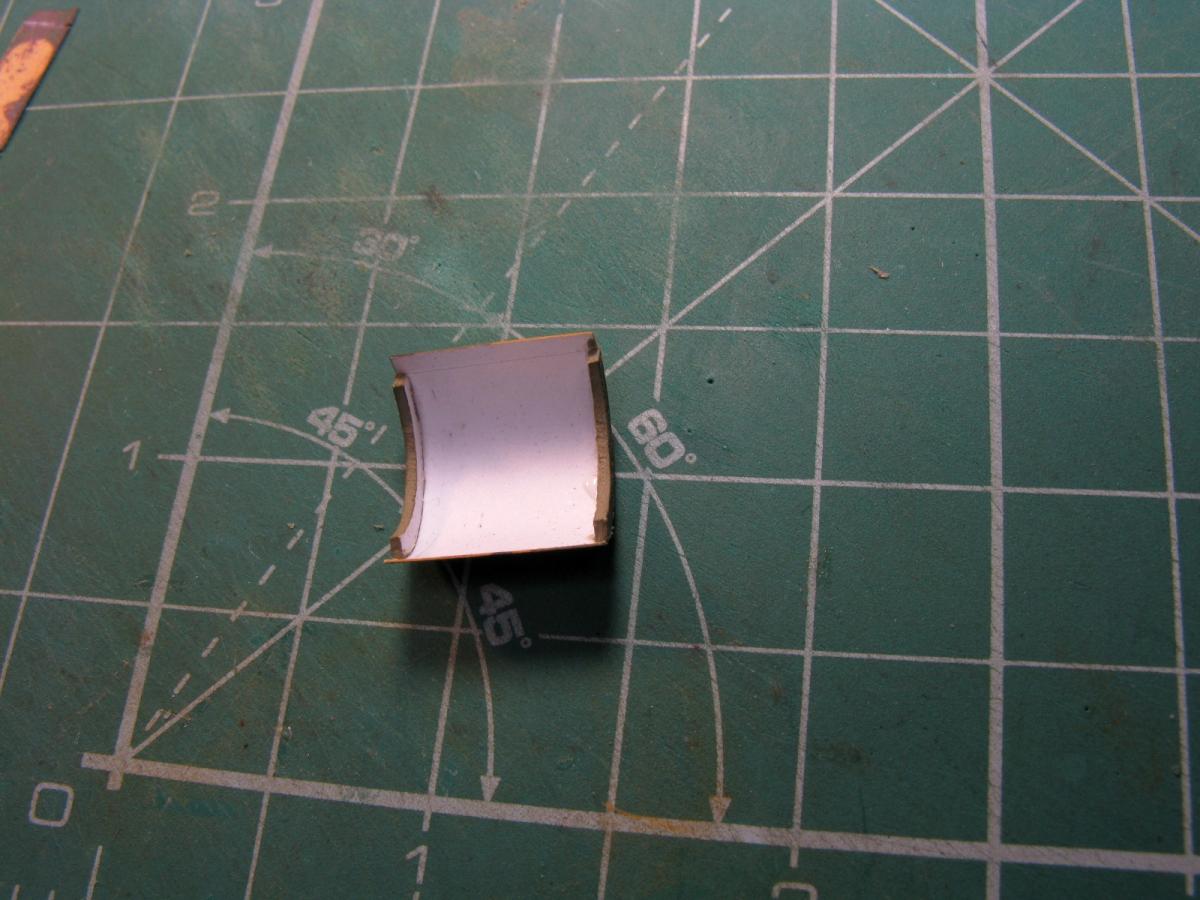

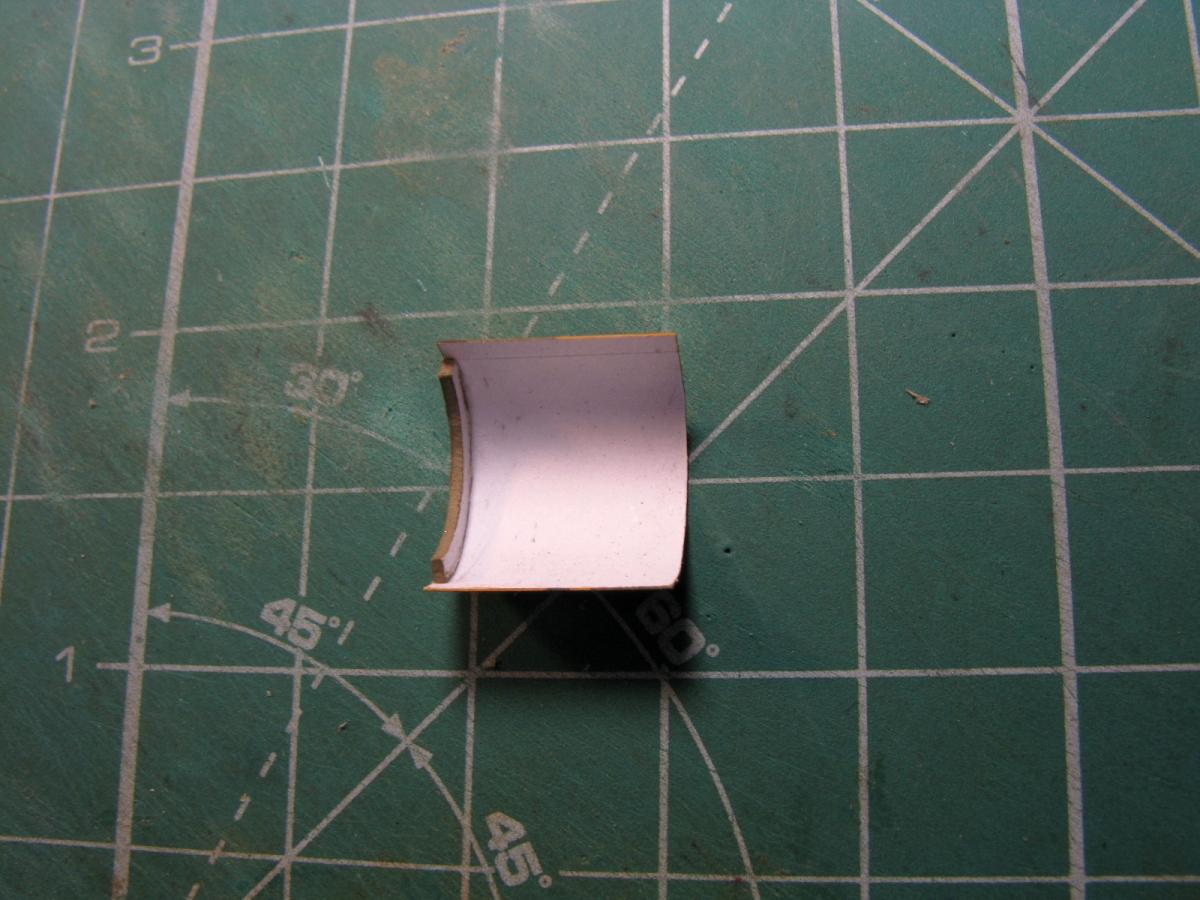

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-63981900-1615534799_thumb.jpg сперва одна сторона, затем вторая. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-25266800-1615534829_thumb.jpg  На фото видно как хорошо держит форму деталь. После высыхания, загибаем края дет.37 и приклеиваем их.

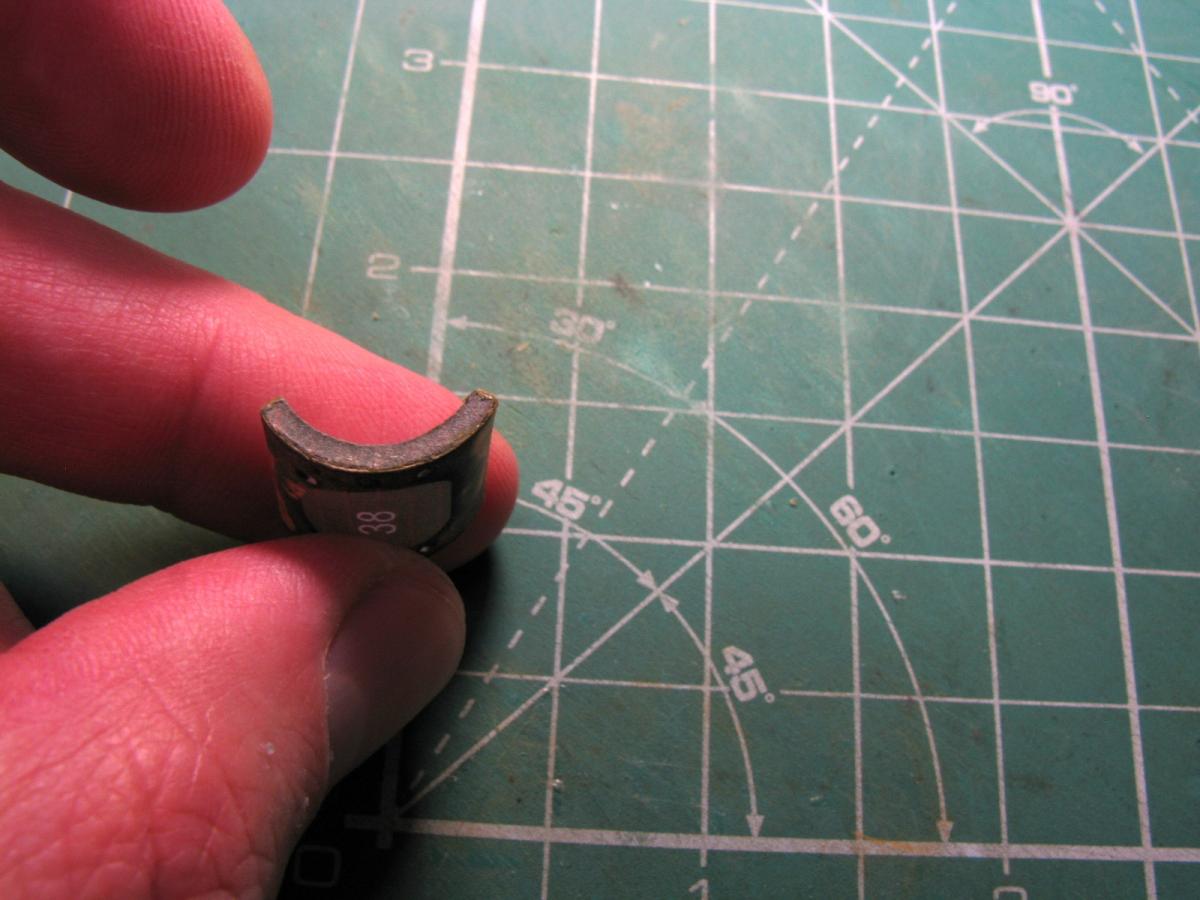

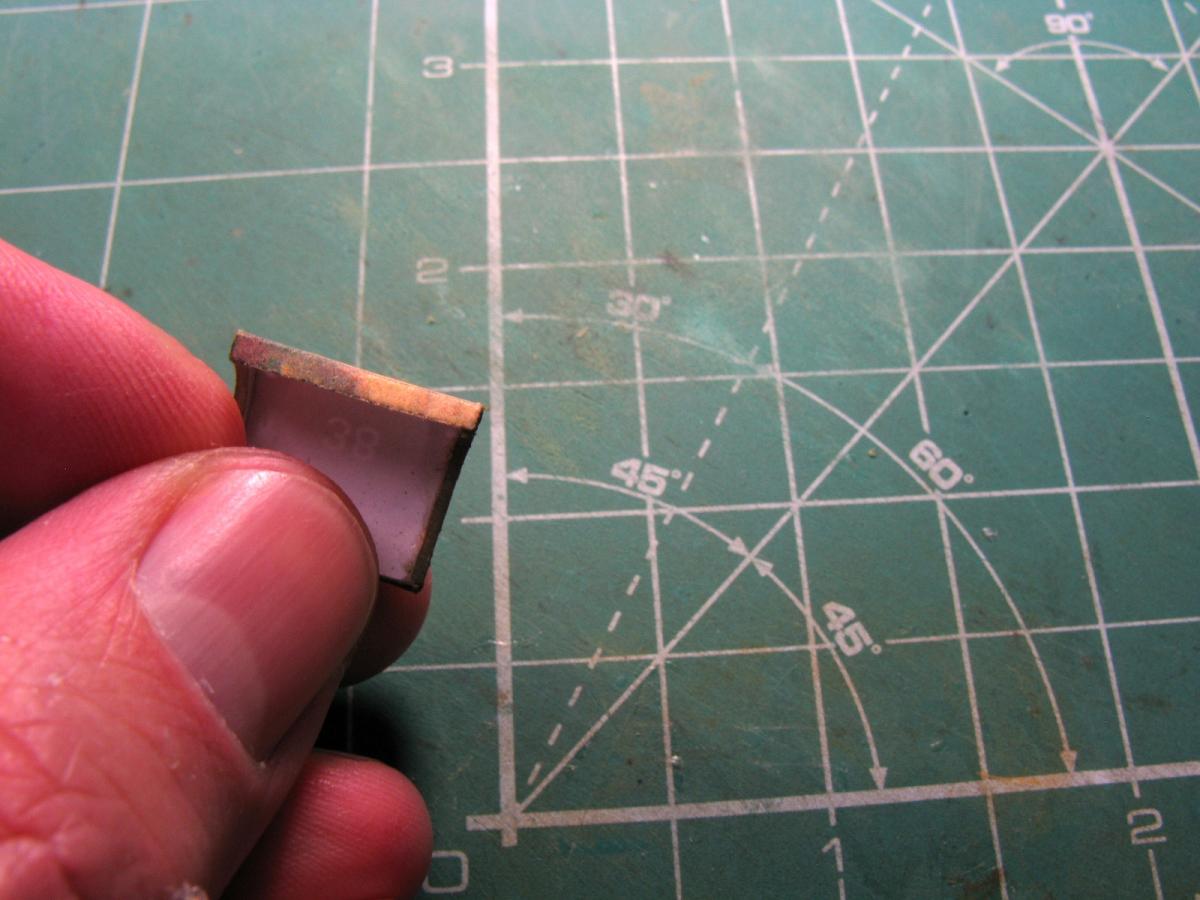

Что в итоге получилось

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-15376200-1615534874_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-63659900-1615534889_thumb.jpg

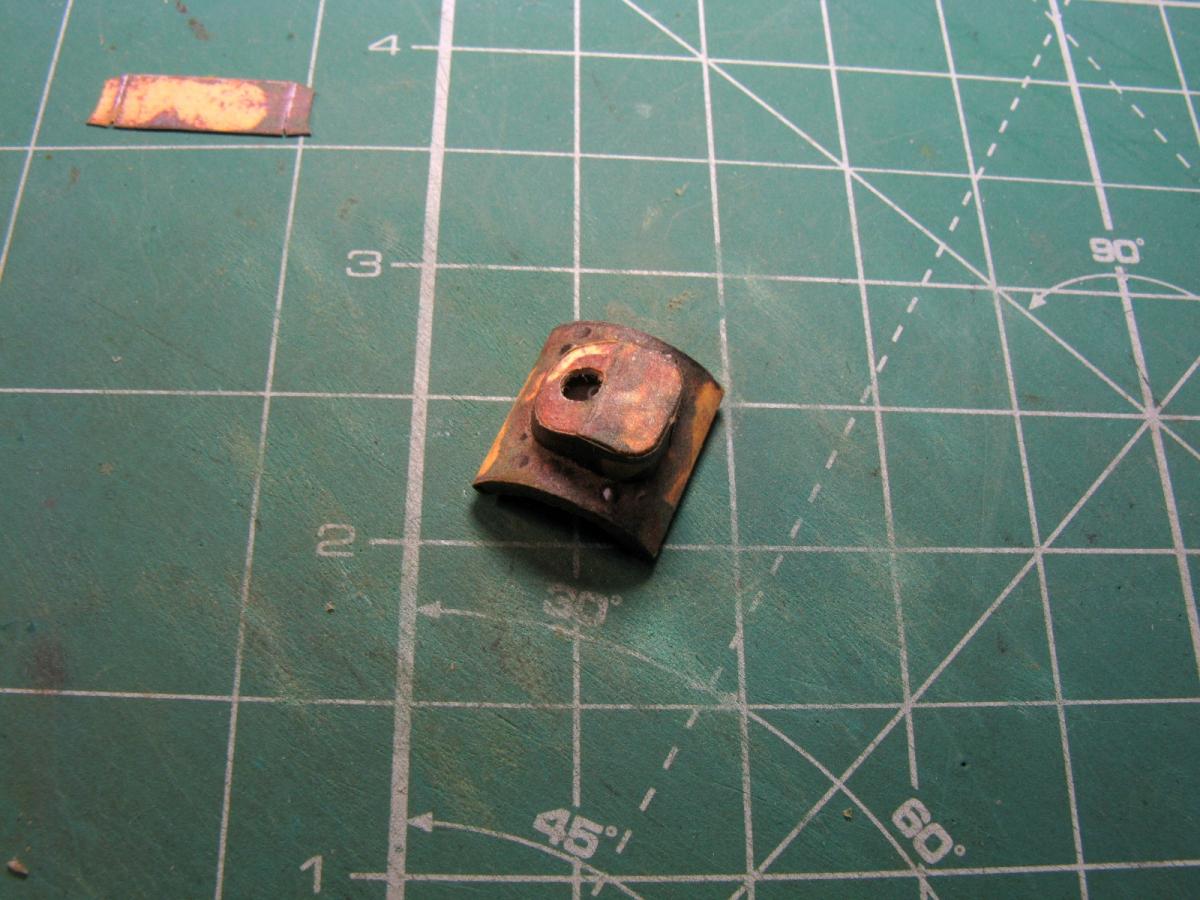

Полученную сборку склеиваем со сборкой деталей 38.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-44472400-1615534906_thumb.jpg





Изменено 12 марта, 2021 пользователем Mik740

[Mik740]

Настоятельно рекомендую почитать про фотографирование модели. Ссылка. Собрать это пол дела, нужно еще и подать правильно. У меня с этим есть некоторые проблемы - фото не мой конёк. А так как конкурс у нас в инете, то оценивать будут по фото. Поэтому читаем, вникаем. Может друзья или родные помогут. Так же необходимо прочитать и эту статью, по обработке. Для победы нужно выжать максимум и по сборке и по фото.

[Mik740]

Эх... Не успел закончить вооружение. Теперь в понедельник.

[Mik740]

Всем привет! Небольшое продолжение. Сгибаем дет.41 и склеиваем её кончики.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-30054600-1615814589_thumb.jpg



После высыхания - клеим её на место

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-11130600-1615814607_thumb.jpg



Теперь ствол орудия. Мне ни разу не удалось скрутить ствол вместе с приливом на конце. Поэтому отрезаем его. Вырезаем с запасом.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-50241100-1615814850_thumb.jpg



Слегка увлажняем с изнанки и начинаем скручивать на оправке. Вначале побольше.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-37183700-1615814870_thumb.jpg



Затем меньше

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-26557600-1615814939_thumb.jpg



Ещё меньше

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-69318300-1615814967_thumb.jpg



Скручиваем до совпадения текстуры. Фиксируем клеем самый тонкий (передний) конец ствола, а задний слегка раскрутим до совпадения текстуры. Наносим клей по оставшийся длине ствола. Получаем идеальный ствол. Осталось доделать надульник.

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-52187300-1615815169_thumb.jpg



Продолжение следует....



[Mik740]

Танк то собрал, шпионское фото

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-41799200-1615903404_thumb.jpg



Подробности оставшейся сборки - завтра, как и финальная фотосессия.

[RenamedUser_127006727]

А можно для тупых новичков? По посту 20. Т.е. заготовка наматывается с маленьким нахлестом на цилиндр?

"Сверху закрепляем полоской офиски или подобной по толщине бумаги." Не понял как именно происходит закрепление? Клеем?

[Mik740]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngHaBeJluke (16 мар 2021 - 17:41) писал:

А можно для тупых новичков? По посту 20. Т.е. заготовка наматывается с маленьким нахлестом на цилиндр?

"Сверху закрепляем полоской офиски или подобной по толщине бумаги." Не понял как именно происходит закрепление? Клеем?

Записал небольшое видео процесса.

.

[Mik740]

Доделаем ствол орудия. Вырезаем часть ствола, которую отрезали.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-36312200-1615967415_thumb.jpg



Слегка увлажняем изнутри и приклеим встык ко шву.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-61439700-1615967428_thumb.jpg



Дальше наносим клей и накручиваем.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-01110100-1615967446_thumb.jpg

Ствол готов. Изнутри, сам канал ствола красим черным (или близким к нему) цветом.

Пока сохнет ствол, приклеим шарнир вращения башни. Дет.31 к дет.30а*

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-00542600-1615967754_thumb.jpg



И пулемётную установку. Сперва склеим кольцо, дет.40а

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-93013400-1615969095_thumb.jpg  затем приклеим крышку, дет.40b. В крышке, предварительно, иглой проделаем отверстие под ствол пулемёта. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-80667000-1615969019_thumb.jpg





[Mik740]

Начинаем "украшать" башню. Сборку деталей 37 и 38 приклеиваем к башне.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-00188900-1615969888_thumb.jpg



Клеим на башню "первый" слой. Детали 40 и 35

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-87937500-1615969909_thumb.jpg  и детали  32 и 33  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-62509500-1615969944_thumb.jpg



Приклеим пулеметную установку

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-56154600-1615970177_thumb.jpg



Из иглы от шприца готовим ствол пулемёта.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-54573500-1615970269_thumb.jpg



Вставляем его в установку и подкрашиваем черным цветом. Клеим оставшиеся лючки и перископы.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-69332200-1615970310_thumb.jpg



Клеим шарнир вращения башни и вставляем ствол орудия. Башня готова!!!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-68851200-1615970415_thumb.jpg



Впереди самое трудное - фотосессия.







[Mik740]

Представляю что получилось в итоге. Бумажная модель, лучшего нашего танка КВ - готова! Этакий хайтэк сороковых годов прошлого века. Модель приятная в сборке, косяков и несходимостей не выявлено. Настоятельно рекомендую к сборке. Приятного, надеюсь просмотра.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-97615000-1615975241_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-77846100-1615975256_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-03509900-1615975271_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-84912300-1615975283_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-64340100-1615975303_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-91850500-1615975325_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-91329300-1615975338_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-52041800-1615975356_thumb.jpg



Ну и сравнение со "старшим братом" - КВ первых брошюр.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-38108600-1615975527_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-34637200-1615975538_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2021/post-3800076-0-96091300-1615975551_thumb.jpg

[RenamedUser_127006727]

Спасибо за такое подробное описание процесса!

[Mik740]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngHaBeJluke (17 мар 2021 - 15:08) писал:

Спасибо за такое подробное описание процесса!

Всегда готов помочь, сам вспоминаю как начинал моделировать из бумаги.

[anonym_m5Tra4yGAiiJ]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngMik740 (17 мар 2021 - 13:06) писал:





 Очень приятный результат! Стоит затраченного времени !!!

[Mik740]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngb_akyp_ba_ (17 мар 2021 - 16:00) писал:



 Очень приятный результат! Стоит затраченного времени !!!

Спасибо!

[Mik740]

Интересно, какое бы место заняла модель в конкурсе?

[anonym_m5Tra4yGAiiJ]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngMik740 (22 мар 2021 - 07:58) писал:

Интересно, какое бы место заняла модель в конкурсе?



 Ответ на данный вопрос дает участие в конкурсе.

[perepe4atnikov]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngMik740 (22 мар 2021 - 07:58) писал:

Интересно, какое бы место заняла модель в конкурсе?

если при съемке подсветить ходовую (сейчас она в тени и ее не разглядеть), то модель потолкалась бы в призовой тройке.
Конкретное место назвать не могу, т.к. кроме меня в жюри еще несколько человек.
