Доброго всем добра

В сезон затишья на форуме решил немного разбавить своими страданиями. В отпуске, чтобы не сучать на обеде и после ужина решил попилить паровоз (дорос все-таки).

Итак, дано:

1. Выкройки паровоза "Parni Lokootiva 423.001" на двух листах, издательства ABC в масштабе 1/43 ( приблизительно);

2. 4 фото готовой модели из просторов интернета;

Нужно:

Сделать модель паровоза

Неизвестные:

Инструкция!!!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-26230200-1538051309_thumb.jpeg

Поехали...

Изменено 28 сентября, 2018 пользователем Parovoznik78

[Mik740]

Ого!!! Удачи в сборке! Поменьше ребусов, побольше сходимости!!! Буду следить.

[anonym_CacK3MghaMhz]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngParovoznik78 (27 сен 2018 - 14:29) писал:

Неизвестные:

Инструкция!!!



Фик с ней, с инструкцией! Мы сами с усами!

Поделись выкройками! Паровоз хочу давно собрать (к своей ж\д платформе), но у меня есть выкройки "Эм-ки" только в М 1:87, а когда пытаешься его увеличить до 1:50 - нужна цветная печать на А-2. А такой нет нигде, максимум А-3. Но вот твои выкройки М 1:43 перевести в 1:50 будет легче. Я же правильно понимаю - твои выкройки распечатаны на А-3?

Заранее спасибо!

Удачи в сборке!!!

Изменено 27 сентября, 2018 пользователем Гость

[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngMik740 (27 Сен 2018 - 16:25) писал:

Ого!!! Удачи в сборке! Поменьше ребусов, побольше сходимости!!! Буду следить.



спасибо. Надеюсь не подведу ваши ожидания

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngChehov1973 (27 сен 2018 - 19:04) писал:



Фик с ней, с инструкцией! Мы сами с усами!

Поделись выкройками! Паровоз хочу давно собрать (к своей ж\д платформе), но у меня есть выкройки "Эм-ки" только в М 1:87, а когда пытаешься его увеличить до 1:50 - нужна цветная печать на А-2. А такой нет нигде, максимум А-3. Но вот твои выкройки М 1:43 перевести в 1:50 будет легче. Я же правильно понимаю - твои выкройки распечатаны на А-3?

Заранее спасибо!

Удачи в сборке!!!



в понедельник скину. Сейчас нет доступа к компу.

Выкройки распечатал на А4, но судя по исходниками сканировали с запасом. Возможно масшаб плавает. Длина модели около 10см.

Эта модель ппонравилась высокой деталировкой и относительной простотой, но...

Посмотрим.

[Parovoznik78]

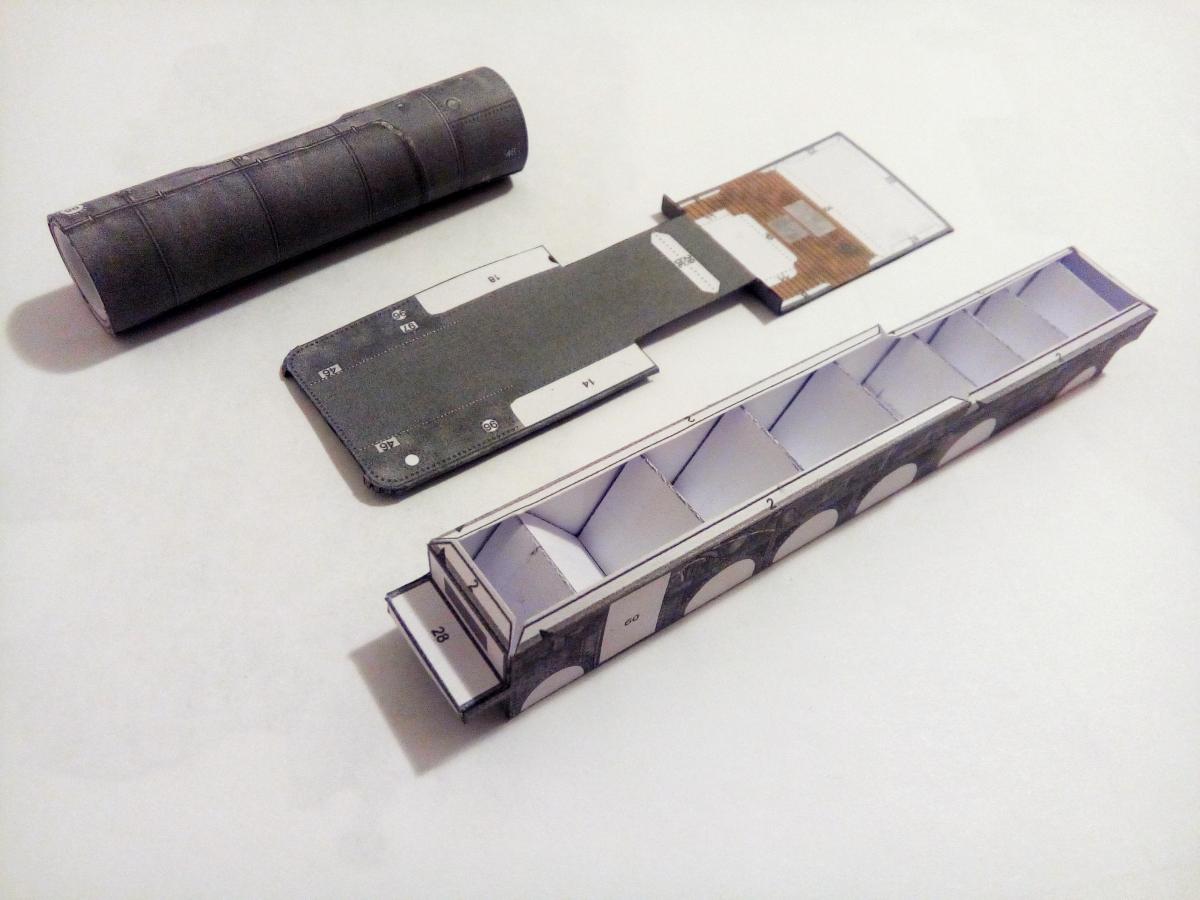

Начну с самых больших и простых деталей (простите за незнание матчасти, паровозы мы не изучали в универе):

Колесные диски накоеил на картон, корпус котла скатал в рулон, усилив дополнительно скрученным в рулон отрезком бумаги, раму усилил "гормошкой"

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-91600600-1538065208_thumb.jpeg

[anonym_CacK3MghaMhz]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngParovoznik78 (27 сен 2018 - 18:15) писал:

Длина модели около 10см.



Так, СТОП!

Как это - 10 см????

Тогда это однозначно не 1:43! Проверь.

Вот, смотри, моя ж\д платформа в масштабе 1:50:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-82938100-1538065601_thumb.jpg

Длина - около 19 см.

А вагоны и платформы были короче паровозов.

При этом - у меня масштаб 1:50, а у тебя - 1:43, то есть модель должна быть ещё чуть-чуть больше.

Проверь. Мне кажется это больше похоже на обычный железнодорожный масштаб 1:87.

Изменено 27 сентября, 2018 пользователем Гость

[anonym_CacK3MghaMhz]

Вот выкройки на А-4.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-28912600-1538066124_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-35747300-1538066131_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-81300100-1538066138_thumb.jpg

Это паровоз "Эм-ка" от Робототехника, масштаб 1-87.

Сравни. (линейка - внизу листа)

Изменено 27 сентября, 2018 пользователем Гость

[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngChehov1973 (27 сен 2018 - 19:35) писал:

Вот выкройки на А-4.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-28912600-1538066124_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-35747300-1538066131_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-2100867-0-81300100-1538066138_thumb.jpg

Это паровоз "Эм-ка" от Робототехника, масштаб 1-87.

Сравни. (линейка - внизу листа)



О! Как это я раньше у них не видел Эм-ки?

Пардонте, ввел в заблуждение достопочтенную публику.

Ширина кколеи модели 15мм, ширина европейской колеи 1435мм, Российской начала прошлого века 1524мм. Так, что скорее всего масштаб 1/00.

Прошу модераторов подправить название темы в части масштаба.

Но, уважаемый Chehov1973, выкройки, повторюсь, достаточно деталированные. Буду дома у компа, скину



[Parovoznik78]

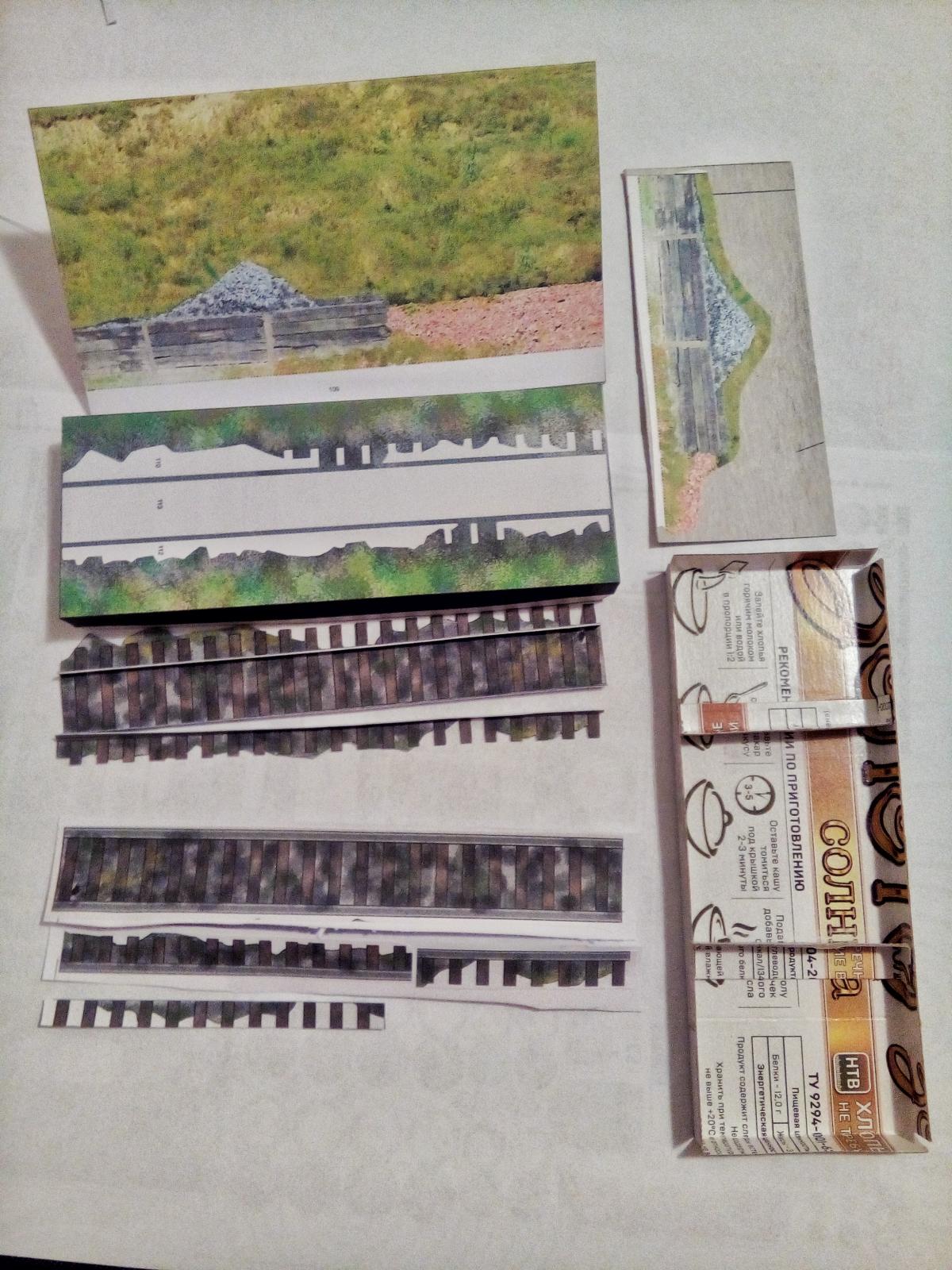

А пока подставка:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-32885200-1538069625_thumb.jpeg

Чтобы паровоз своим весом не прогиьал путь, усилил пьедистал картонным корпусом и ребрами жесткости.

Сам путь состоит из 3 деталей, между половинками вставляется прокладка "рельса" для придания нужной толщины. Головки и подошвы рельсов нет, да они и не нужны при таком масштабе.

Дополнительно, от себя придал объем шпалам, наклеив текстуру сверху.

[anonym_8dJJCsaZrDSA]

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-61623400-1538073768_thumb.jpg М 1/87 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-47715000-1538074306_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-26540300-1538074653_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-33550600-1538074652_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-63921400-1538075690_thumb.jpg



[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngAlexSashka (27 сен 2018 - 21:43) писал:

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-61623400-1538073768_thumb.jpg М 1/87 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-47715000-1538074306_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-26540300-1538074653_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-33550600-1538074652_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-161461-0-63921400-1538075690_thumb.jpg



Аааааа! Что же вы наделали!? Теперь придется собирать по инструкции. Вся интрига исчезла.

PS. Спасибо.

[Parovoznik78]

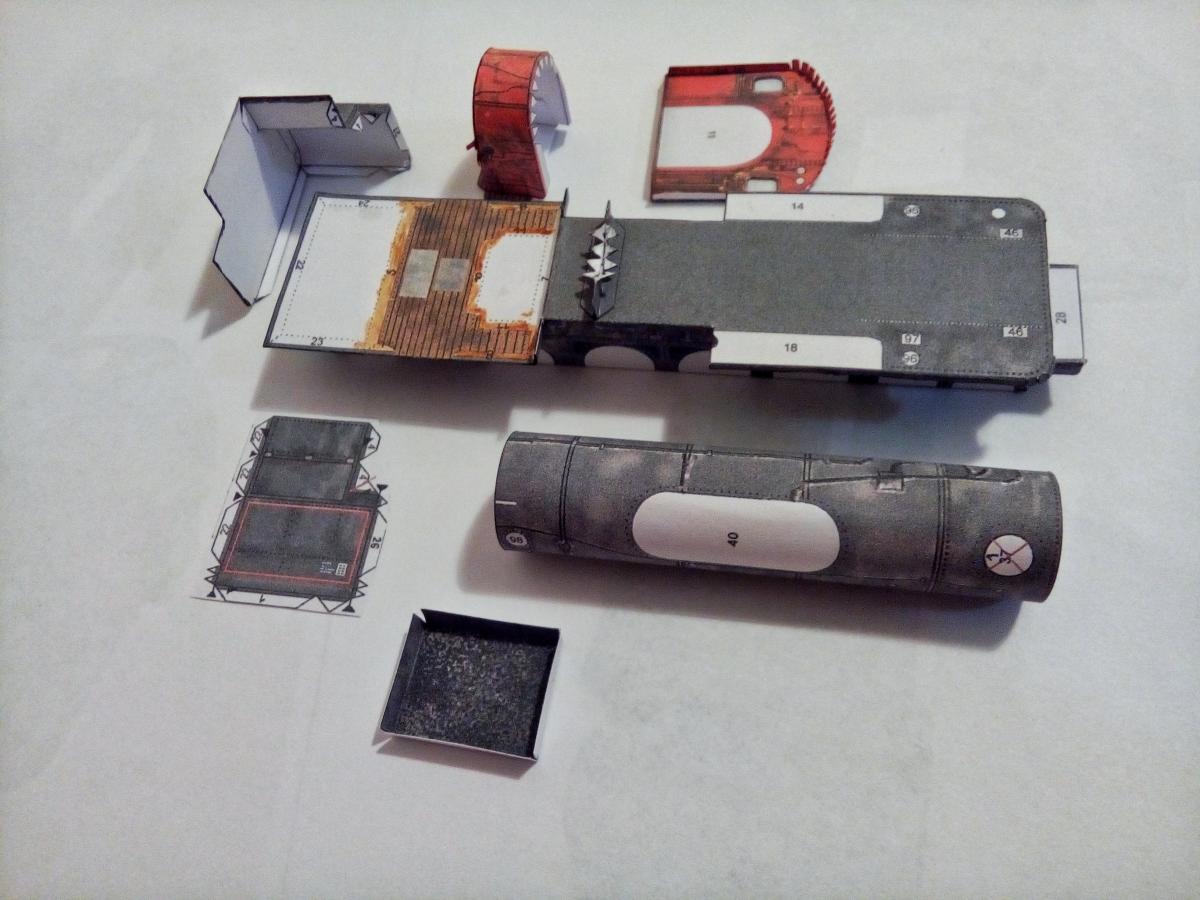

Пока не было инструкции успел слепить следующее:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-54232600-1538076991_thumb.jpeg

Долго думал: как всделать окна? Как в брошюре или заморочиться? Руки-то чешутся - вырезал! Так как стенка кабины двойная, то стекло изготовил из скотча, размером чуть больше оконного проема, приклеил его, а видимую липкую часть залепил "стеклом" из файлика для бумаг.

Все остальное пока по интуиции.

[anonym_8dJJCsaZrDSA]

Павел, я был уверен, что помог. Извините.

[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngAlexSashka (27 сен 2018 - 22:44) писал:

Павел, я был уверен, что помог. Извините.



Все норм быстрее соберу.

Тем более блог от части для того и завел: с помощью народной и собирать легче, и советом подсобят.

Я ведь около года не решался на сборку этого паровоза из-за отсутствия инструкции.

PS. А фото в сети - не ваших рук дело?

[anonym_8dJJCsaZrDSA]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngParovoznik78 (27 Сен 2018 - 22:03) писал:

PS. А фото в сети - не ваших рук дело?

Коль не понимаю о чем речь, значит не моих

[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngAlexSashka (27 сен 2018 - 23:05) писал:

Коль не понимаю о чем речь, значит не моих



в сети нашел лишь одну собранную модель и то, с 4-мя фотами сборки. Их и использовал в начале. А раз у вас нашлась и схема, то я и подумал, что нашел автора

[anonym_8dJJCsaZrDSA]

Увы, только подумали. Такой модели я не собирал.

[Mik740]

А фото собранной модели можно? В первом сообщении не вижу, хотя в списке есть.

[Parovoznik78]

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngMik740 (28 Сен 2018 - 08:35) писал:

А фото собранной модели можно? В первом сообщении не вижу, хотя в списке есть.

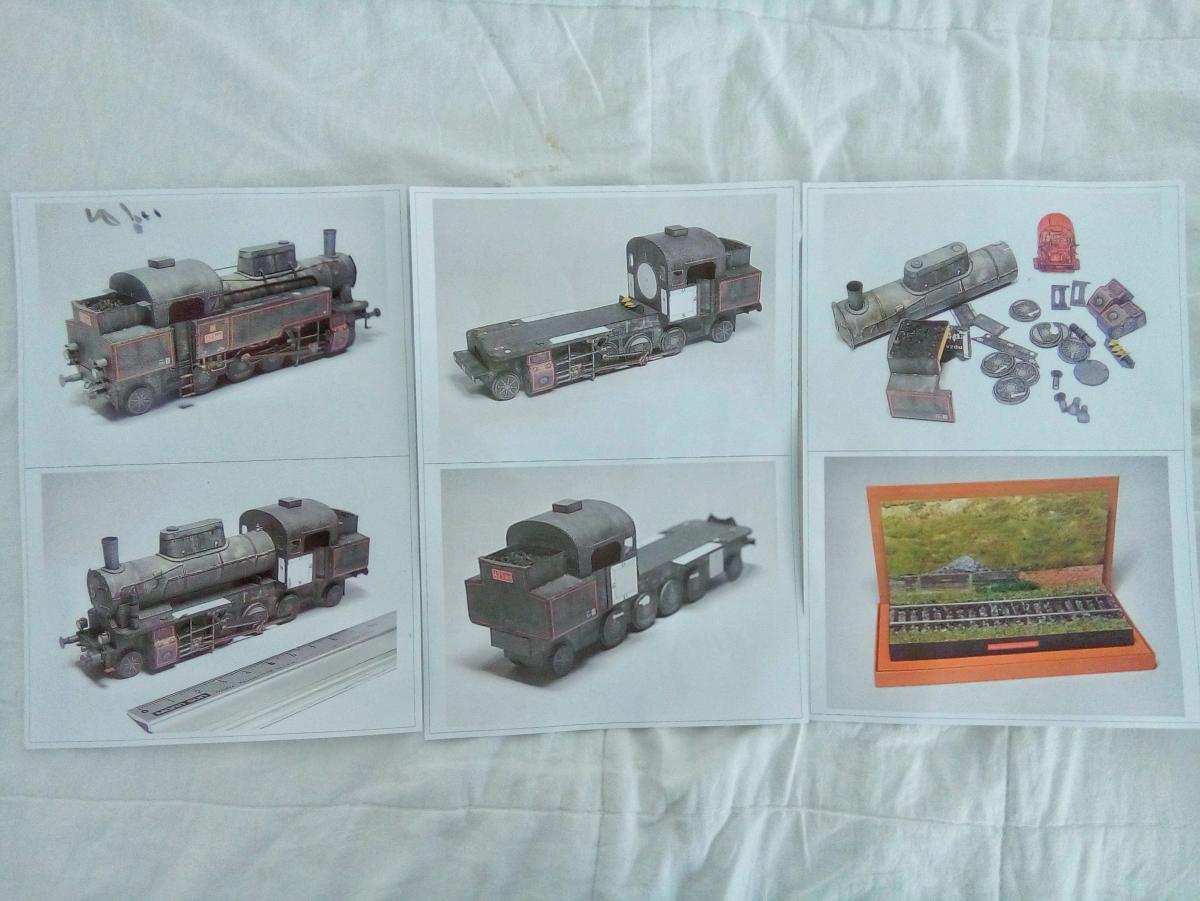

фото есть такие:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-35149000-1538117607_thumb.jpeg

По ним и собирал.

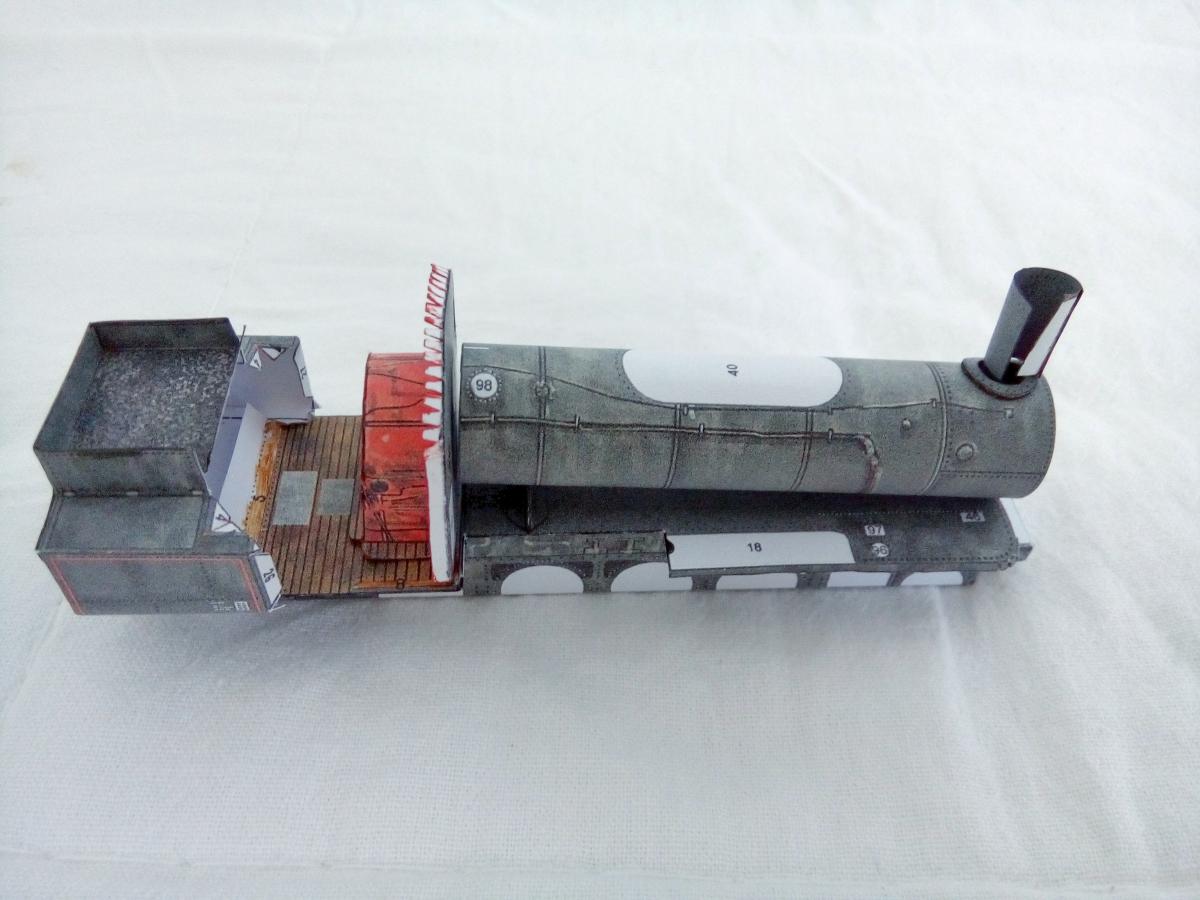

На вчерашний день прогресс такой:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-22883400-1538117670_thumb.jpeg

Пока крышу не вырезал- стоит все "насухо".

Вот балда, забыл дома серый акрил, акварелью - не фонтан подкрашивать

PS. Mik740, спасибо за совет. Подправлю. Пишу с телефона, поэтому и ошибок много и могу не доглядеть...

[Parovoznik78]

Еще один вечер прошел,

Гул паровоза уж слышно вдали...

Как-то так:

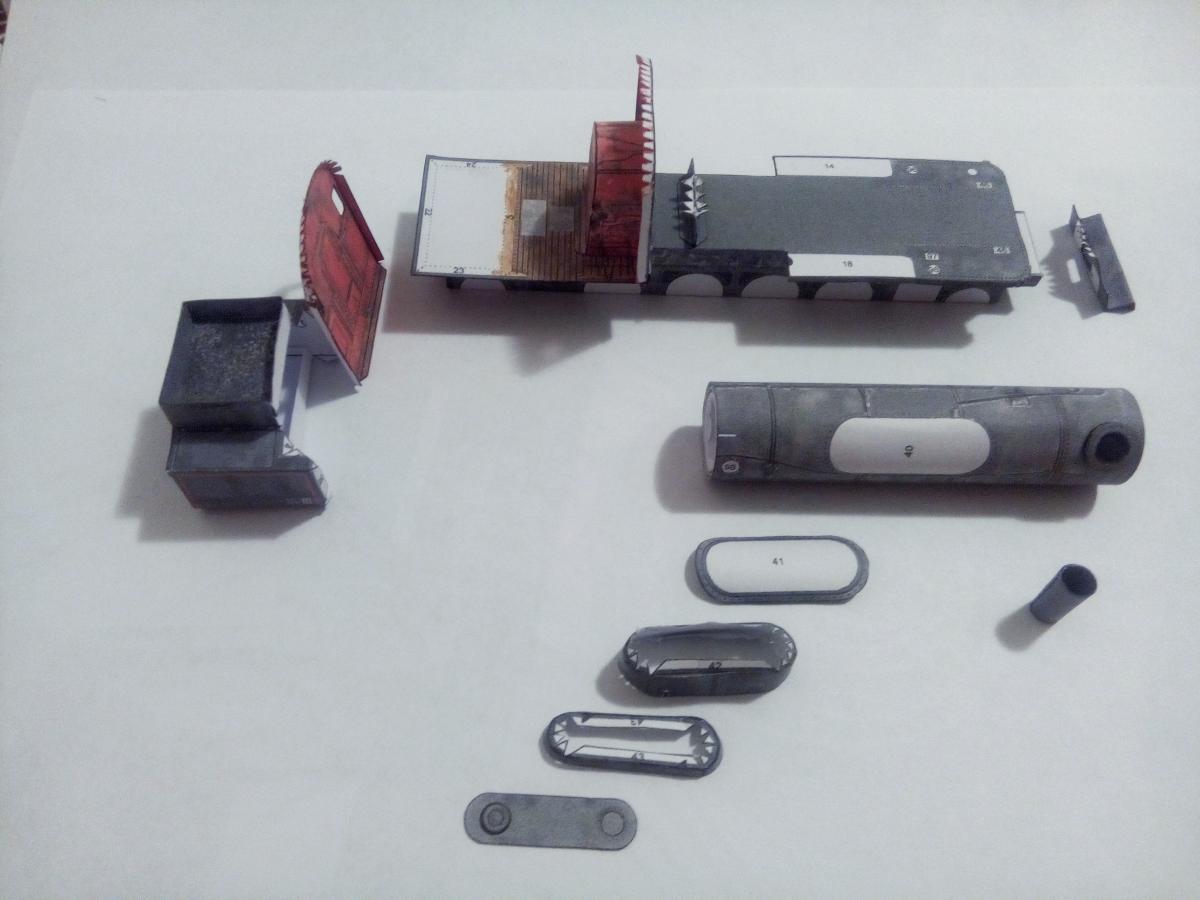

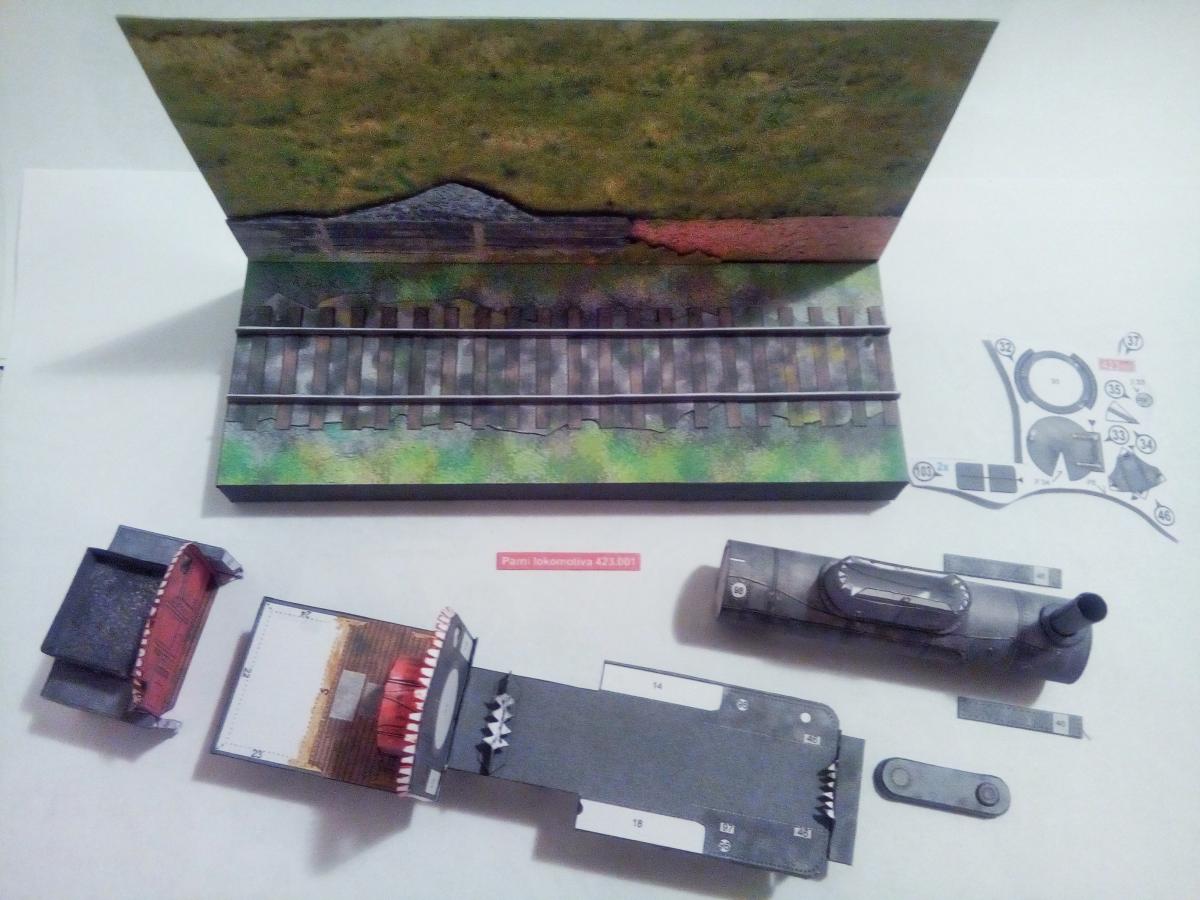

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-33825800-1538166304_thumb.jpeg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2018/post-34977863-0-23849300-1538166341_thumb.jpeg

Поработал над песочницей и передним креплением котла.

В трубу вставил такой же элемент, только из офиски. Получился одним тоном. Хотя меня смутил чертеж - там труба немного другая.

Собрал подставку. Задний план приклею по приезду домой.
