Всем привет!

Представляю вниманию форумчан ЗИС-3 - 76-мм дивизионную и противотанковую пушку образца 1942 г.:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2017/post-2100867-0-42959700-1495184635.jpg

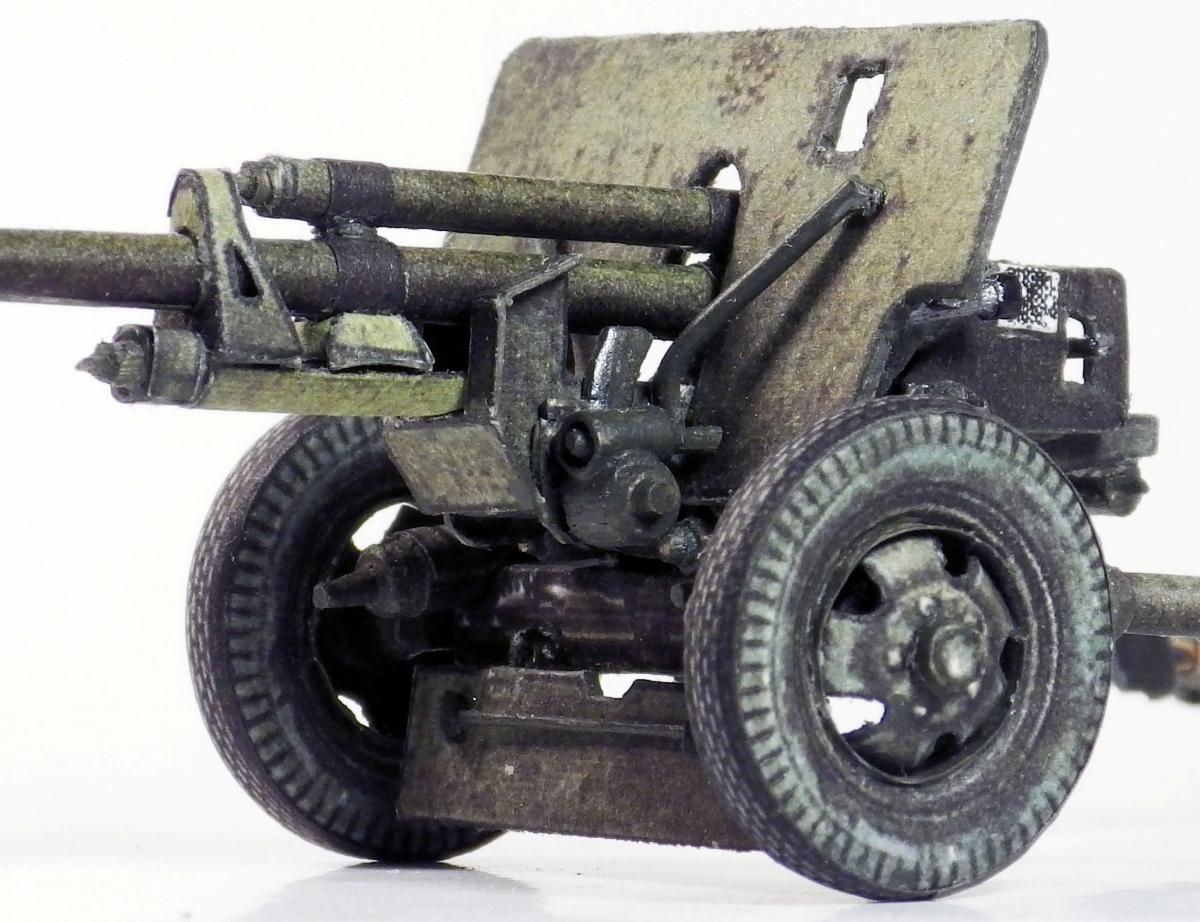

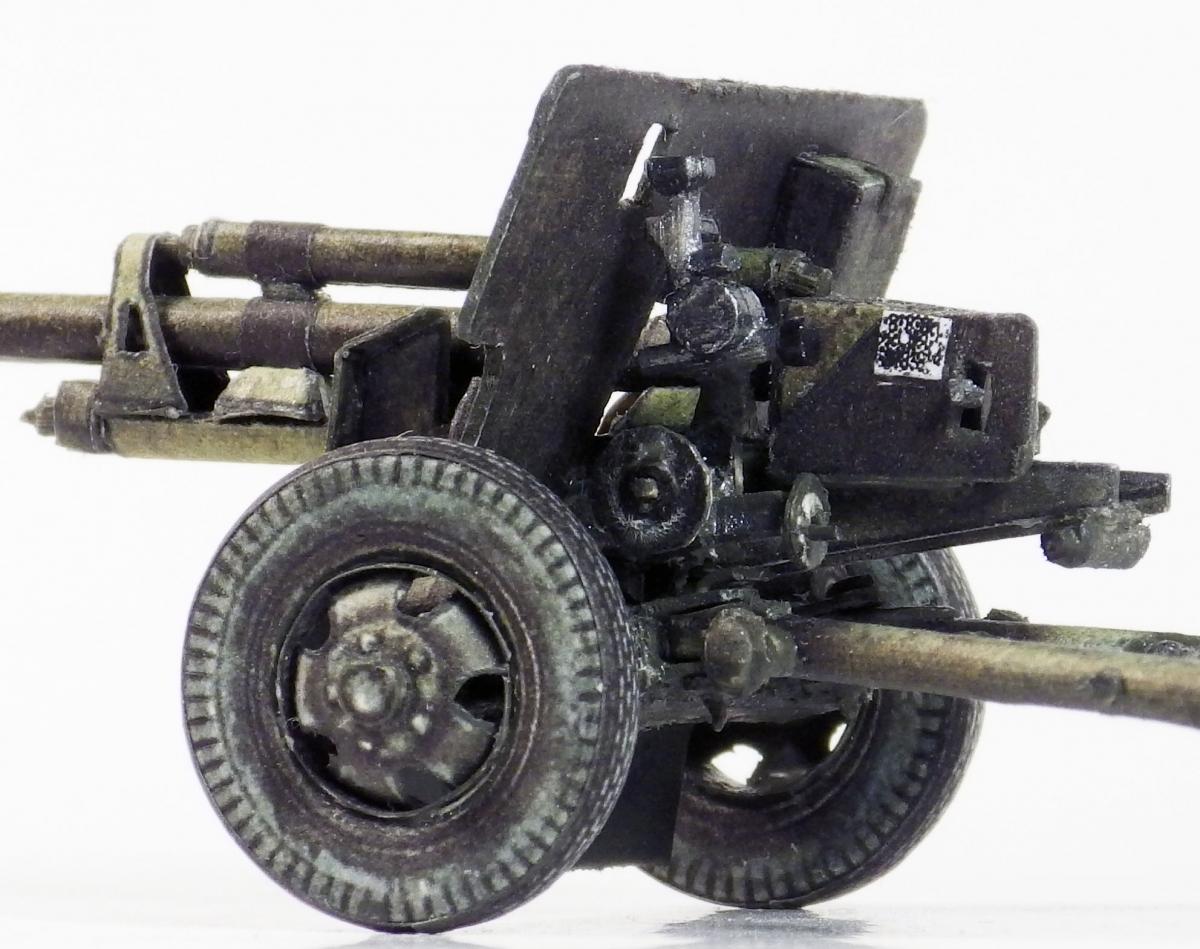

Ещё фото:



ЗИС-3 была самым массовым советским артиллерийским орудием, выпускавшимся в годы ВОВ, и одним из лучших орудий II-МВ благодаря своим выдающимся боевым, эксплуатационным и технологическим качествам. До сих пор состоит на вооружении некоторых стран (!).

Модель в масштабе 1:50 от Robototehnik Paper (№14). Цветной струйник, офисная бумага (80), зубочистки и проволока (в доработках).

Базовая сборка не рассматривалась изначально

(да простят меня разработчики)



Поэтому модель основательно переделана и доработана согласно чертежей и фото.

Список доработок здесь

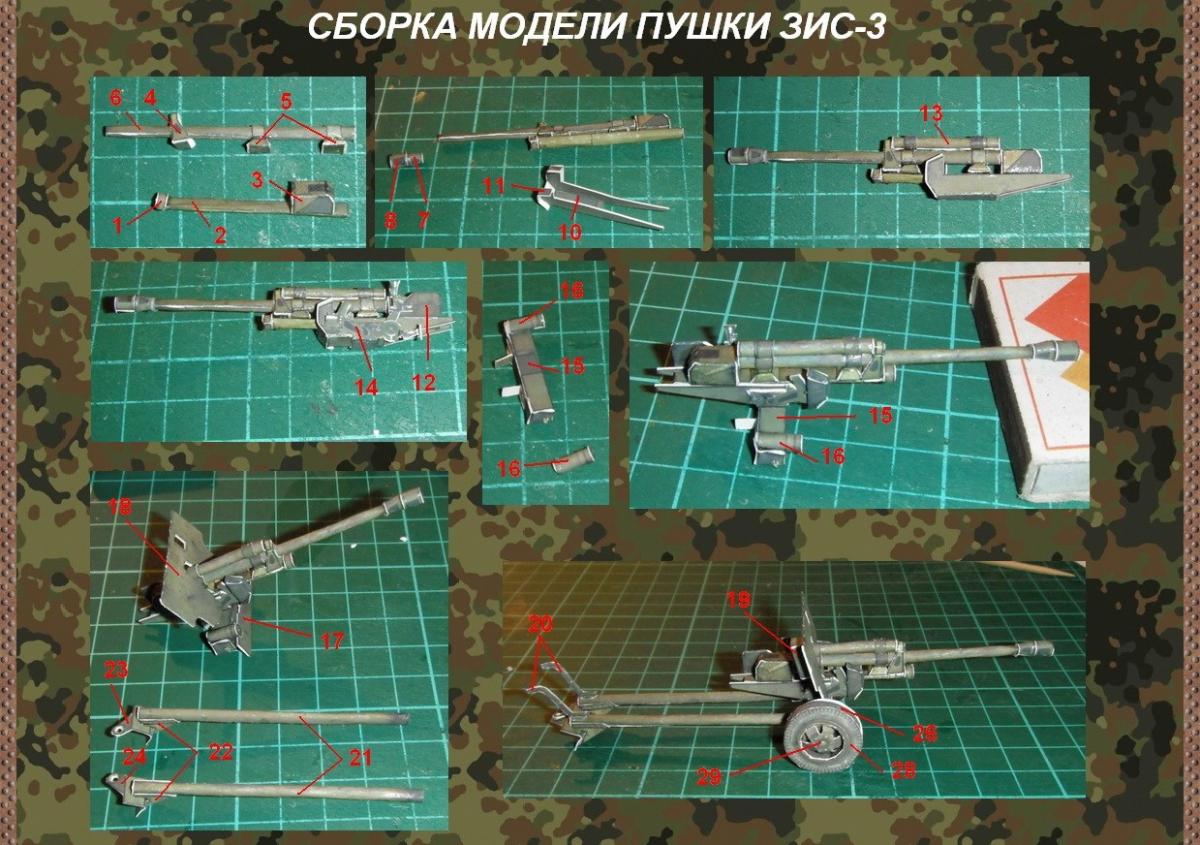

Скажу сразу – кто хочет внимательно рассмотреть изменения модели – без чертежей с названиями деталей не обойдешься - они здесь

Модель «условно рабочая» – есть горизонтальная и вертикальная наводки, станины раздвигаются, детали изменяют положение относительно условий применения (боевое, походное). Не стреляет

- Орудие и верхний станок:

- прорезаны отверстия в дульном тормозе;

- текстуры орудия и накатника (труба выше ствола) наклеены на выточенные из зубочистки оправки;

- на противооткатных устройствах и люльке (детали сверху и снизу ствола) добавлены зажимные гайки спереди и сзади;

- на люльке, сзади на полозьях (деталь внизу ствола), добавлен механизм стопорения качающейся части пушки по-походному;

- справа на затвор добавлены рукоятка затвора и закрывающий механизм;

- слева на затвор добавлен спусковой рычаг (проволока) – вставлен в прорезанное в щитке отверстие;

- на щитке затвора приклеена «таблица для определения количества жидкости в накатнике»;

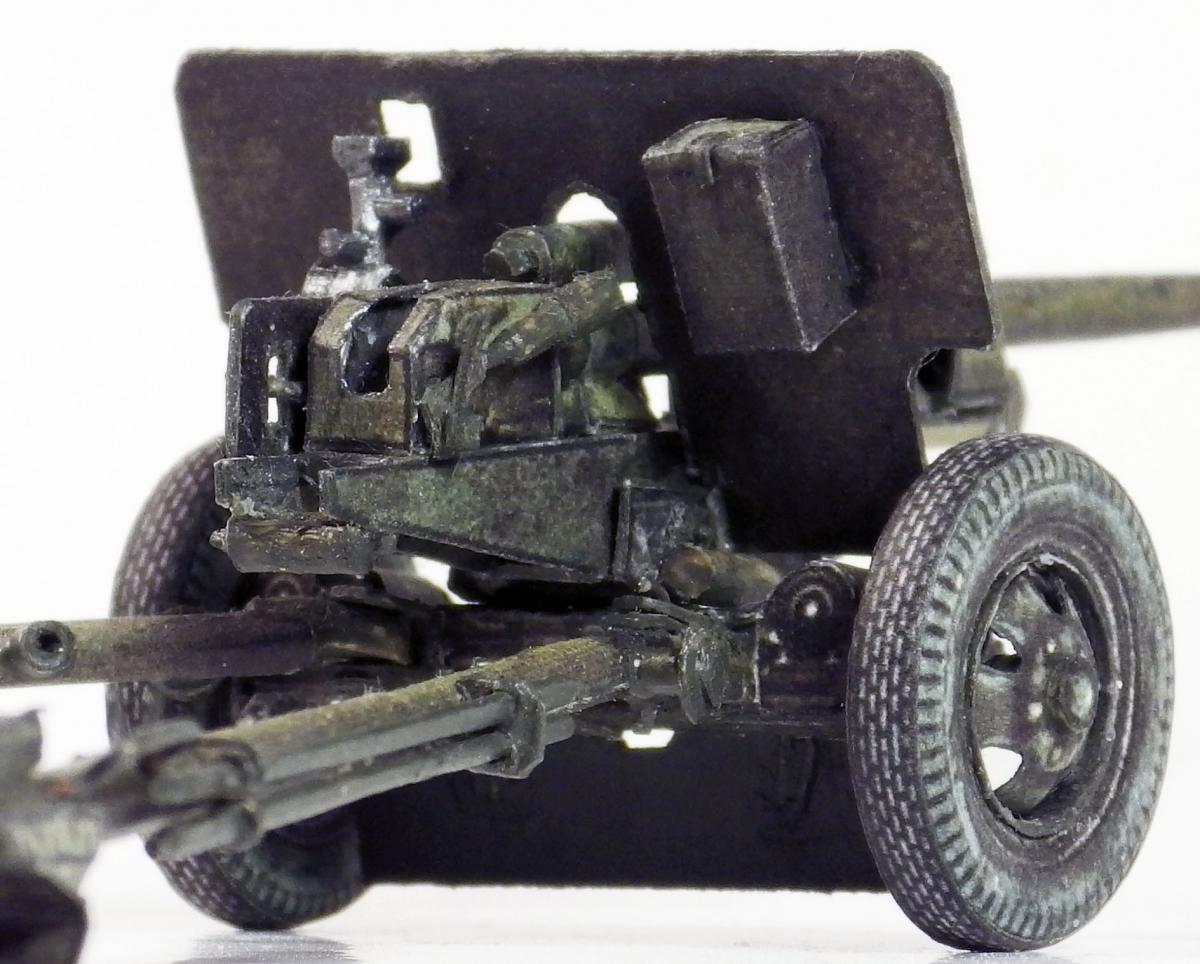

- полностью переделаны механизмы наводки и прицел – у разработчика это одна плоская бумажная деталь, у меня – система рычагов, механизмов, маховиков и деталей оптики. Всё из зубочистки и бумаги. О копийной точности речь не идёт (масштаб и материалы накладывают отпечаток), но все условности соблюдены и внешний вид деталей соответствует оригиналу;

- на люльке спереди слева (перед верхним щитом) добавлен корпус червячной передачи вертикальной наводки орудия (зубочистка);

- в нижней части под люлькой справа и слева от орудия добавлены 2 цилиндра (как я понимаю – тоже детали противооткатного устройства, но на чертеже их названия не нашел).

- Верхний щит:

- бумажная «вилка верхнего щита» (кронштейн, который держит щит спереди) заменена на проволочную;

- на ящик для инструментов (справа на внутренней стороне) добавлена запорная планка.

- Нижний станок:

- на механизмы подрессоривания (детали справа и слева возле колёс) спереди добавлены предохранители из зубочистки;

- нижний «откидной» щит сделан на самом деле откидным – на петлях: в боевом положении он откинут (показано на фото), в походном поднимается вперёд и вверх (на фото не показано – это на будущее);

- на нижнем откидном щите добавлен стопор с петлями и зажимом;

- добавлены вилки (шарниры) для крепления станин.

- в просверленные по бокам станка отверстия вставлены выточенные из зубочистки эксцентрики – оси для колёс. Эксцентрики потому, что по непонятной причине журнальная ось колёс с чертёжной не совпадает – должна быть на 2 мм вперёд за пределами текстур станка. Выкрутился… J

- Колёса:

Круги картона склеены по нужной толщине, обточены наждачкой до придания округлостей «шины», внутри вырезано отверстие по диаметру диска. «Шина» оклеена текстурами з журнала. На «диск» изнутри предварительно наклеена «ступица» (бумажная трубка).

- Станины:

- текстуры станин наклеены на зубочистки (для жесткости);

- спереди добавлены вилки для крепления на станке;

- сзади добавлены поручни (проволока);

- бумажные правила (загогулины в виде буквы S, ударение на букву И) заменены на проволочные; с целью изменения их положения «боевое – походное» на станины сверху приклеены бумажные трубки с прорезями – правила вставляются сзади по-боевому, спереди – по-походному (последнее положение на фото не показано – это на будущее). Для фиксации правил в походном положении добавлены зажимы (проволока, расположены чуть выше поручней);

- спереди на внешней стороне станин добавлены колёсные тормоза (бумага);

- на внутренней части станин под орудием добавлены ячейки для механизма стопорения качающейся части пушки по-походному (бумажные трубки);

- на правой станине с внешней стороны добавлены штанга и веха (для чистки ствола орудия) с креплениями (проволока, картон);

- на правой станине с внутренней стороны добавлена лопата (зубочистка) в зажимах (проволока);

- на левой станине с внешней стороны добавлен крюк для крепления цепи башмачного тормоза.

Кажысь всё…

Про «косяки» модели скажут братья-форумчане – я их не вижу.

Модель специфичная и хрупкая, на полке долго не проживёт, поэтому решил сделать для неё подставку.

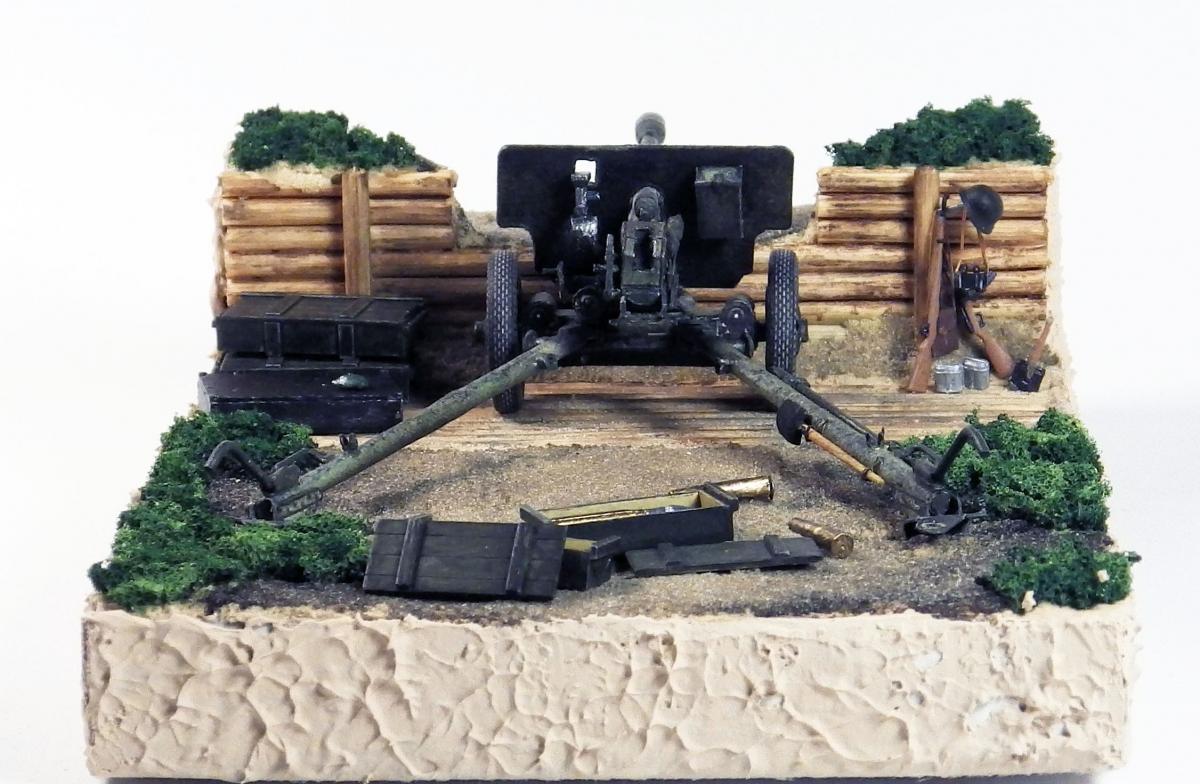

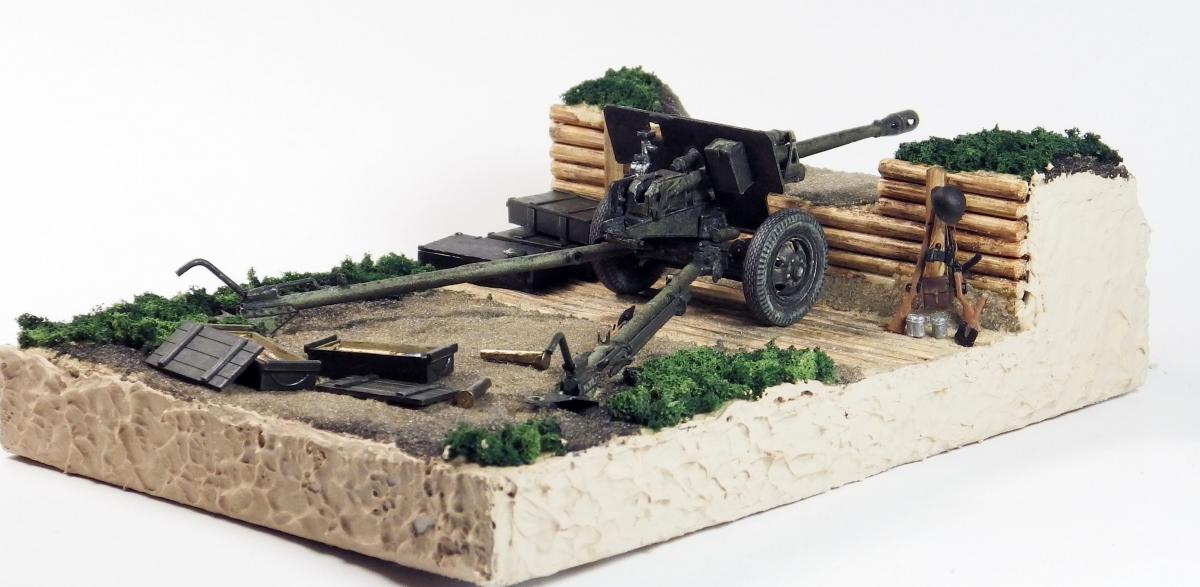

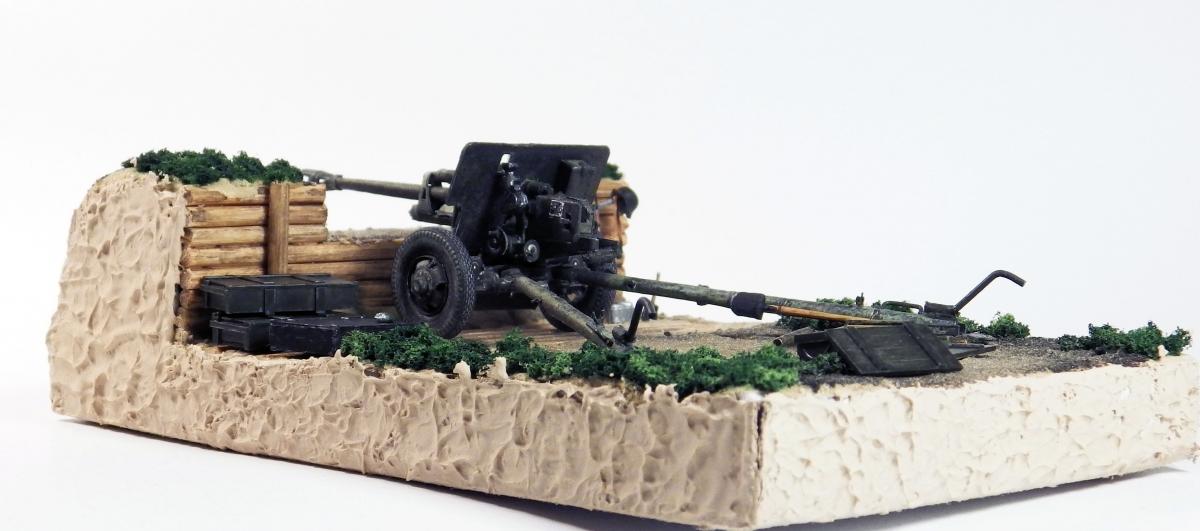

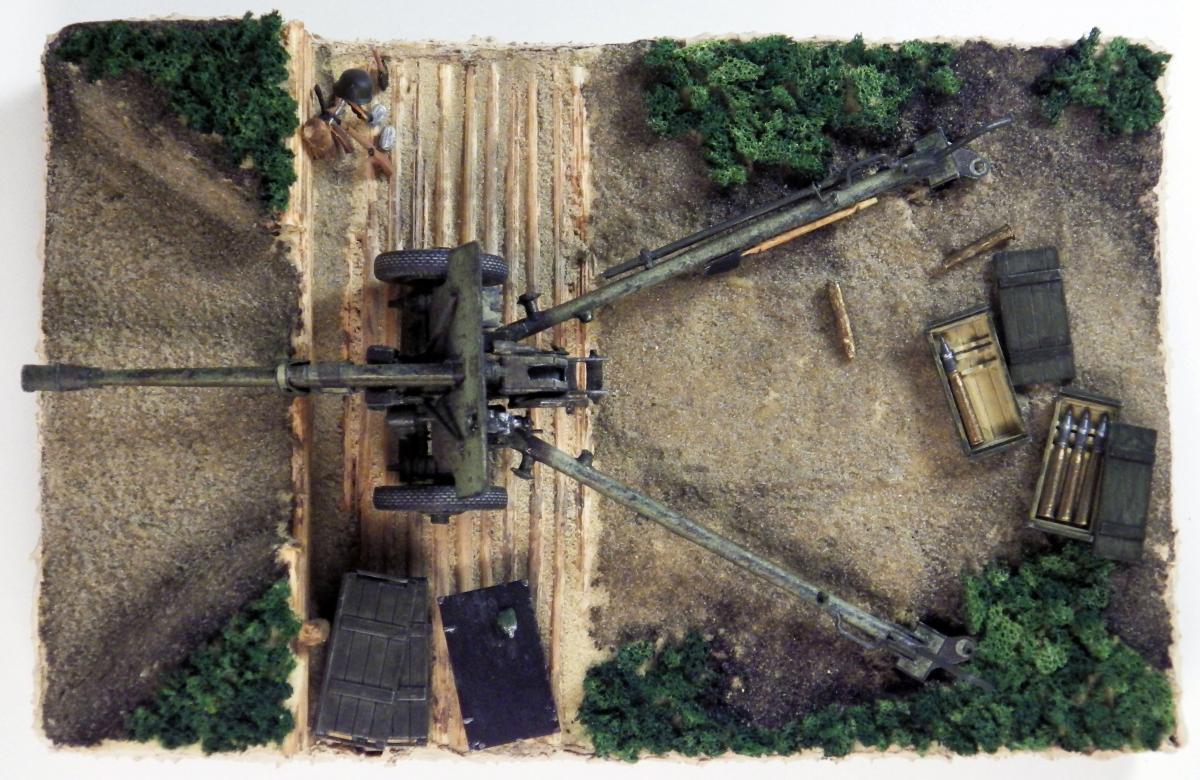

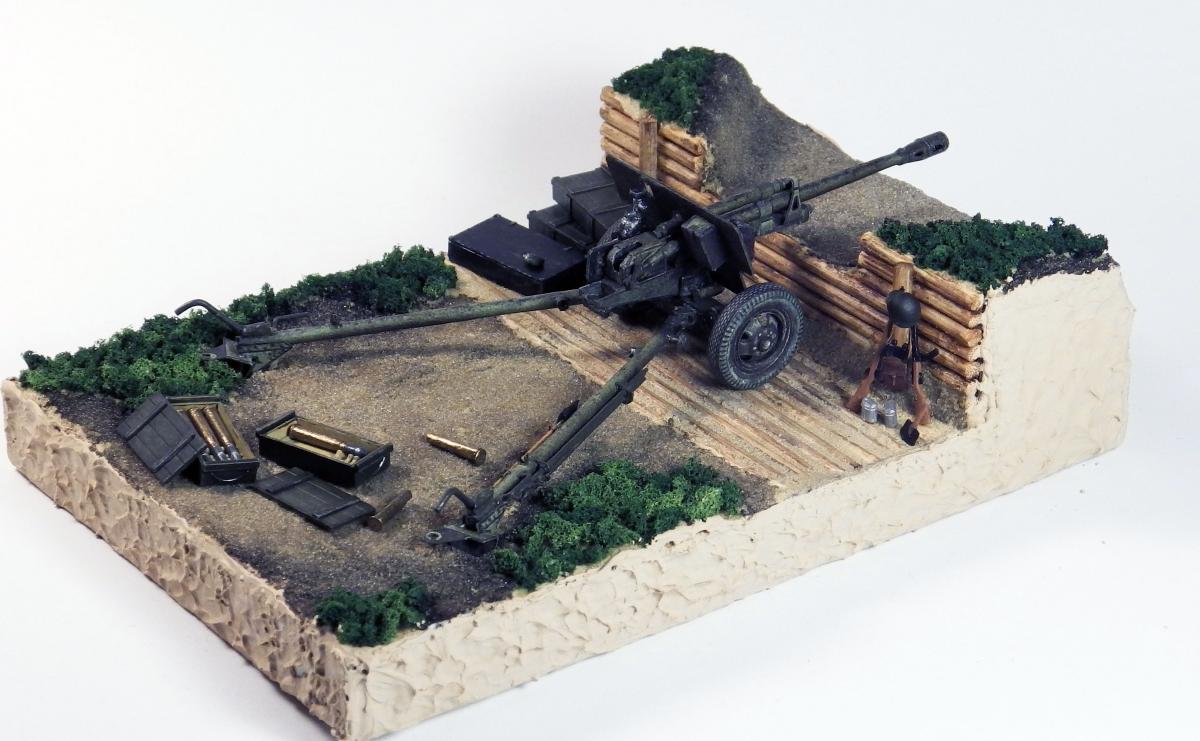

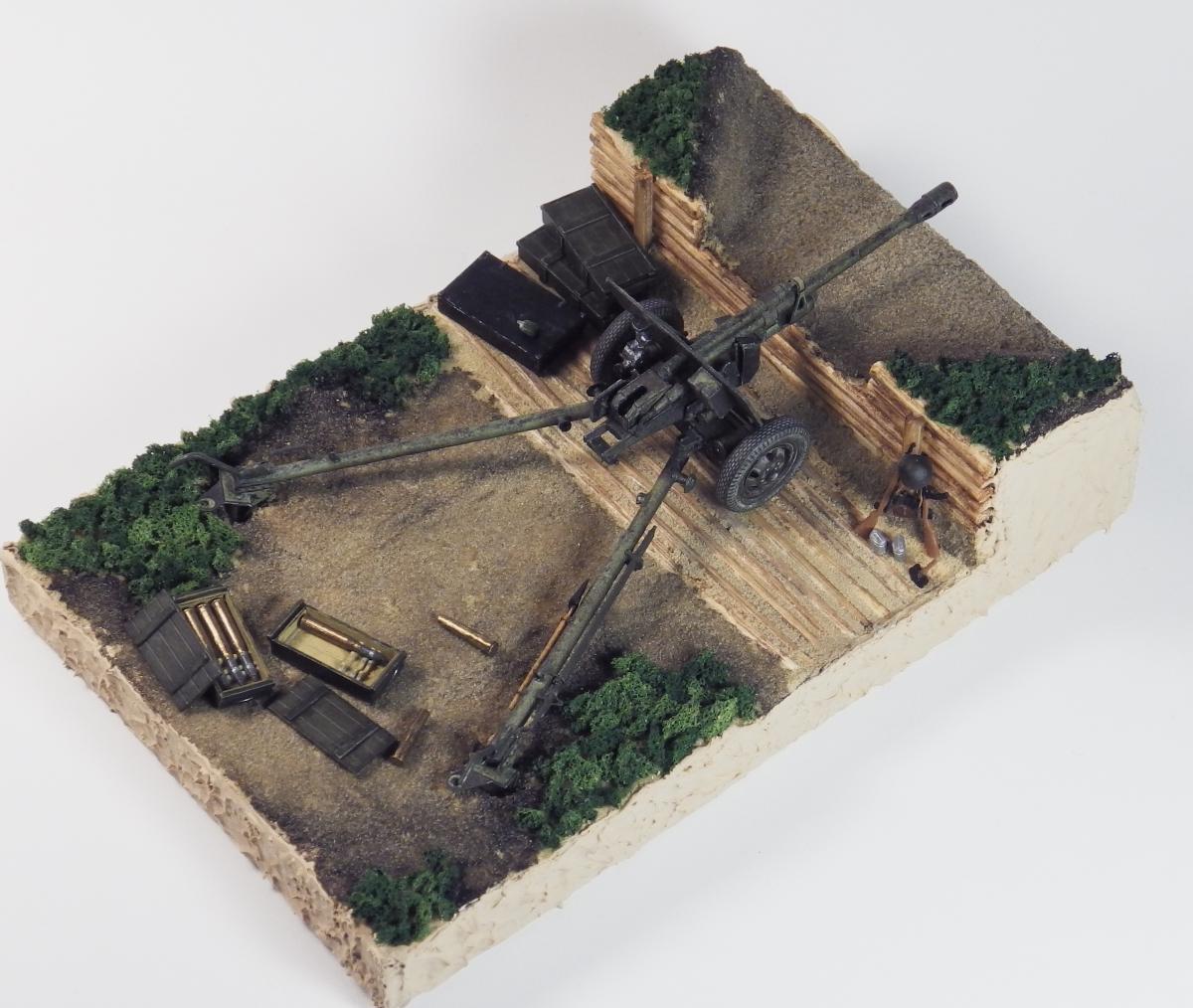

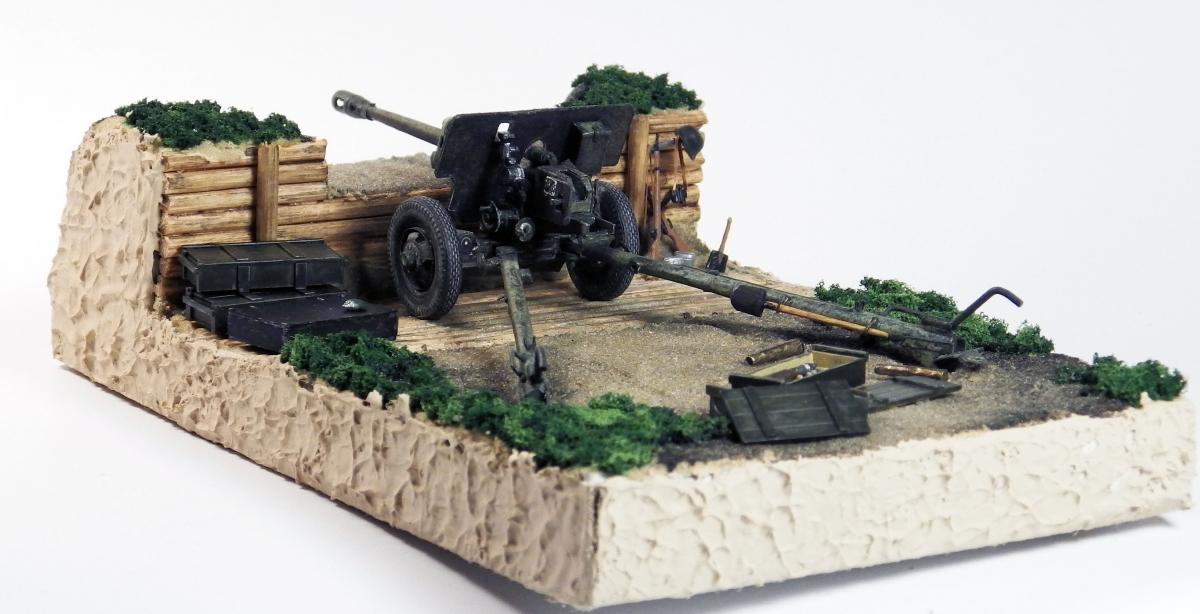

Модель на подставке



Материалы: корпус – картон + шпаклевка по дереву; «брёвна» – деревянные шпажки; «грунт» – кинетический песок (для детского творчества); «трава» – поролон; «стреляные гильзы» – фольга; антураж (ящики, снаряды, винтовка, автомат, штык-нож, планшет, бинокль, сап.лопатка, каска, котелки и фляга) – пластик от фирмы Tamiya, 1:48 (из закромов).



Здесь представлена модель пушки и к ней прилагается подставка (антураж), поэтому предлагаю рассматривать это именно так (сообщение изменено после обсуждения).

Благодарю за внимание и приятного просмотра!

Изменено 19 мая, 2017 пользователем Гость

[KROIiiL]

Держи +  ) приятно посмотреть )



[Experem]

Дружище, отличная работа. Мне кажется, все моделисты очень спокойные и уравновешенные люди, т.к. это очень кропотливая работа

[anonym_8dJJCsaZrDSA]

Молчание в зачет примешь ? (моя "лопата" здесь не уместна)

По композиции и заглавному фото, думаю в этом важно ТВОЁ видение, ТЫ представляешь СВОЮ работу и акценты расставляешь тоже ты.

А вцелом - великолепно !

[ExplozZzZ]

Отличная модель! По фото: оставьте как есть, смотрится очень здорово, а с подставкой это уже совершенной другой вид, там уже полноценная композиция, и модель в ней несколько "растворяется", не позволяя рассмотреть собственно орудие....

[mAverick_UT2k4]

19 Май 2017 - 12:08 пользователь Experem сказал:

Мне кажется, все моделисты очень спокойные и уравновешенные люди, т.к. это очень кропотливая работа



Иногда пинцет раскрывается, и... Не всё так спокойно на самом деле

19 Май 2017 - 12:18 пользователь ExplozZzZ сказал:

модель в ней несколько "растворяется", не позволяя рассмотреть собственно орудие....



Кому-как! Мне интересен конечный результат. Поясню: если выставлены фото диорамы, то важно как выглядит композиция целиком. Тут можно и опустить некие мелкие промахи. Важно как автор сам преподнес для нас своё видение. А принять его или нет дело другое. Собственно, кому нужно рассмотреть орудие, не обязательно сравнивать его с моделями. Если модель чисто на фоне, без антуража,- то тут весь взор только к исполнению самой модели.





    Мне тяжело оценить объективно данный экспонат. О нем напишут более компетентные люди. Не делаю подобного, и как оказалось не поклонник диорам.  Но мне чертовски понравилась!



[anonym_CacK3MghaMhz]

19 Май 2017 - 13:18 пользователь mAverick_UT2k4 сказал:

Иногда пинцет раскрывается, и...

...и какая то деталька размером с муху-дрозофилу скрывается в недрах ковра... И хорошо, если при этом нет никого дома и можно высказать всё, что думаешь о всех на свете руках, пинцетах и коврах...

KROIiiL, Experem, AlexSashka, ExplozZzZ и mAverick_UT2k4 спасибо за оценки и подсказку! С вашей помощью мысль оформилась окончательно - я представляю модель пушки, а для полноты восприятия образа - подставка (диарама, винетка и пр. - название не важно). Suum cuique.





[ZeT_Pz_Ivan]

Бесподобно! это шикарная работа! Безусловный ПЛЮСИЩЕ!
Очень понравилось ВСЕ! И доработки, и описание - подробное и доходчивое...

Подставка так же порадовала - по моему шикарно смотрится.

---

Вот это уровень! Мне бы так...

Мои поздравления и успехов в будущих начинаниях!

[vedi_ua]

Если честно, так как я скряга - я бы вообще придержал диорамку на следующий месяц

+ конечно же - отличная работа!

[anonym_CacK3MghaMhz]

20 Май 2017 - 07:02 пользователь vedi_ua сказал:

Если честно, так как я скряга - я бы вообще придержал диорамку на следующий месяц

+ конечно же - отличная работа!

Спасибо!

Эксплуатировать правила (выкладывать модель заново с диорамой) - как то по-мальчишески... К тому же приступил к "тягачу", поэтому - есть чем заняться на следующий месяц.  Изменено 21 мая, 2017 пользователем Гость

[anonym_Rk6KEroqgOEb]

Отличная работа! Поздравляю!

Ещё бы к ней расчёт, было бы вообще замечательно!

[anonym_CacK3MghaMhz]

21 Май 2017 - 19:24 пользователь Janumax сказал:

Отличная работа! Поздравляю!

Ещё бы к ней расчёт, было бы вообще замечательно!

Спасибо!

Расчёта в 1:48 не нашел. Есть 1:72, 1:35. Лепить самому (воск, олово, пластик) - не умею. Делать из бумаги "плоских" - не хочу. Будем считать, что "отошли на секундочку"...

[ZeT_Pz_Ivan]

21 Май 2017 - 17:37 пользователь Chehov1973 сказал:

Будем считать, что "отошли на секундочку"...

Война войной - обед по расписанию

[Yurik_s]

Тоже "Плюсанул". Шикарно !....

[anonym_CacK3MghaMhz]

22 Май 2017 - 00:43 пользователь Yurik_s сказал:

Шикарно !....

Спасибо!

Собирать технику "с нуля", как делают некоторые (ох завидую!), - кишка тонка, поэтому сосредотачиваюсь на переделывании/доделывании журнальных моделей.

По диораме - учитывая, что это моя первая в жизни поделка такого рода - результат меня самого удивил. Спасибо за помощь vedi_ua - его критический взгляд помог добиться наилучшего (для меня) результата. Реакция форумчан на мои потуги убедила в целесообразности продолжения. Возможно, пересмотрю свои старые модели и придумаю к ним соответствующий антураж...Другим моделистам тоже советую присмотреться к подобного рода поделкам - как оказалось они занимают в производстве совсем немного времени (около недели), не требуют титанических усилий и изготавливаются из всем доступных материалов. Если кто заинтересуется - могу подробно описать весь процесс (здесь или в личку).
