Сборка "Объекта 704" (краткий отчет)

[Mik740]

Доброго времени суток, уважаемые форумчане! Решил выложить небольшой отчет о постройке модели Объекта 704, для конкурса. Может быть, в нем кто то найдет для себя что то интересное. Собирать решено было с максимальной сложностью и небольшими улучшениями. Про инструменты и материалы писать почти не буду - это и так все знают. Печатал на матовой фотобумаге Lomond, плотностью 170 г/см. и офиске. Затем покрытие цапон лаком и вырезание.

[Mik740]

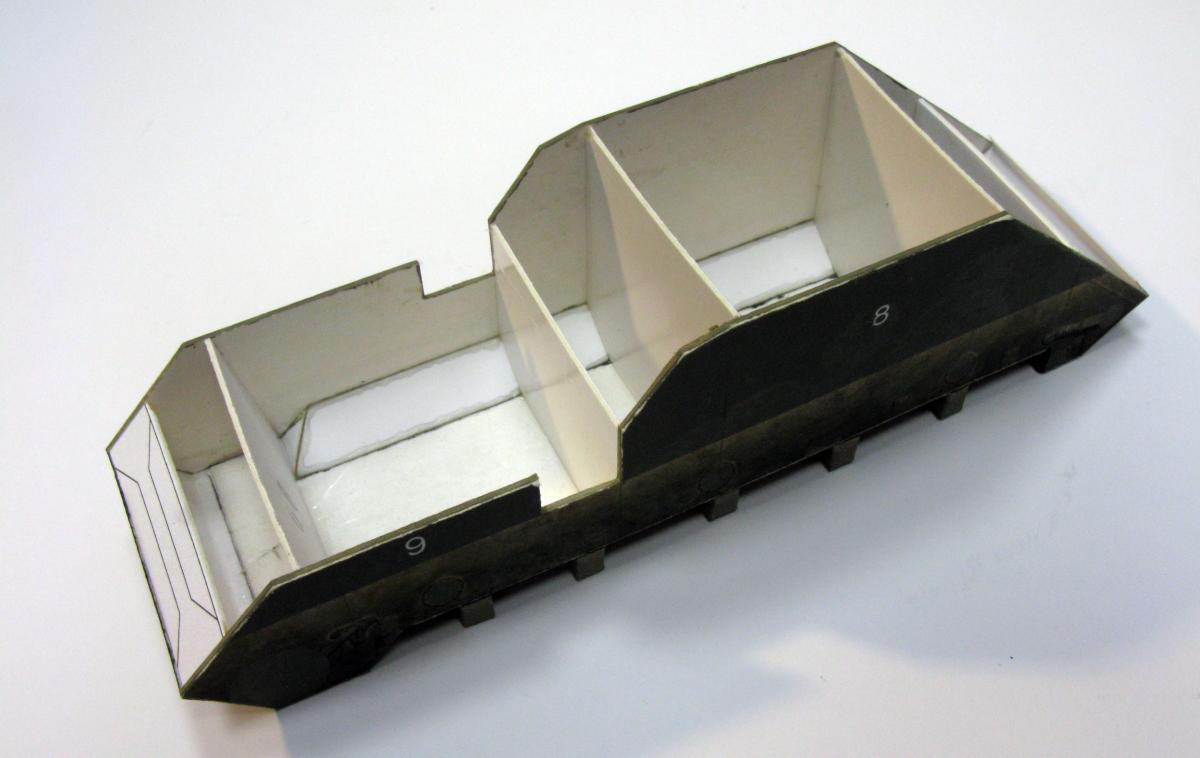

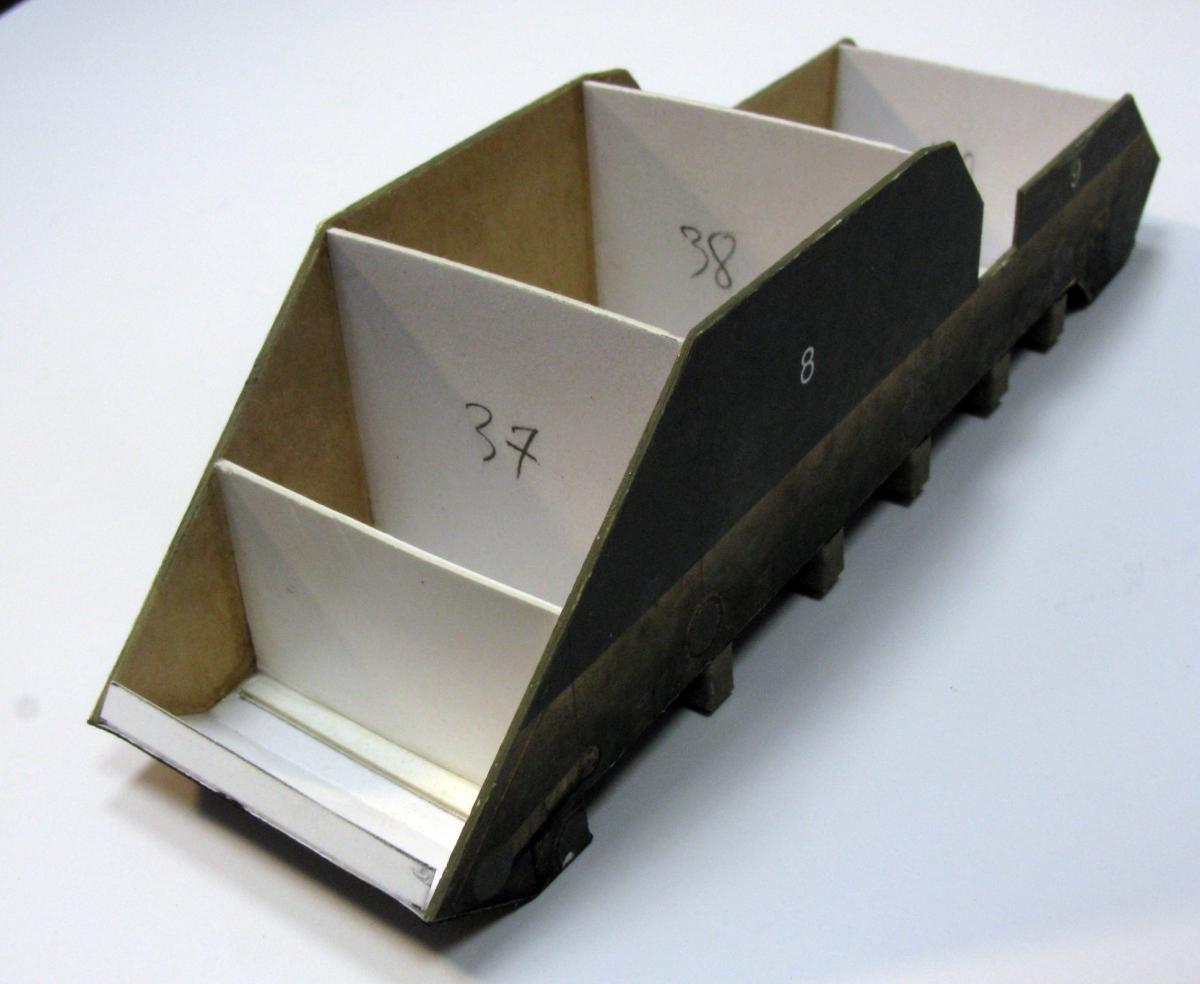

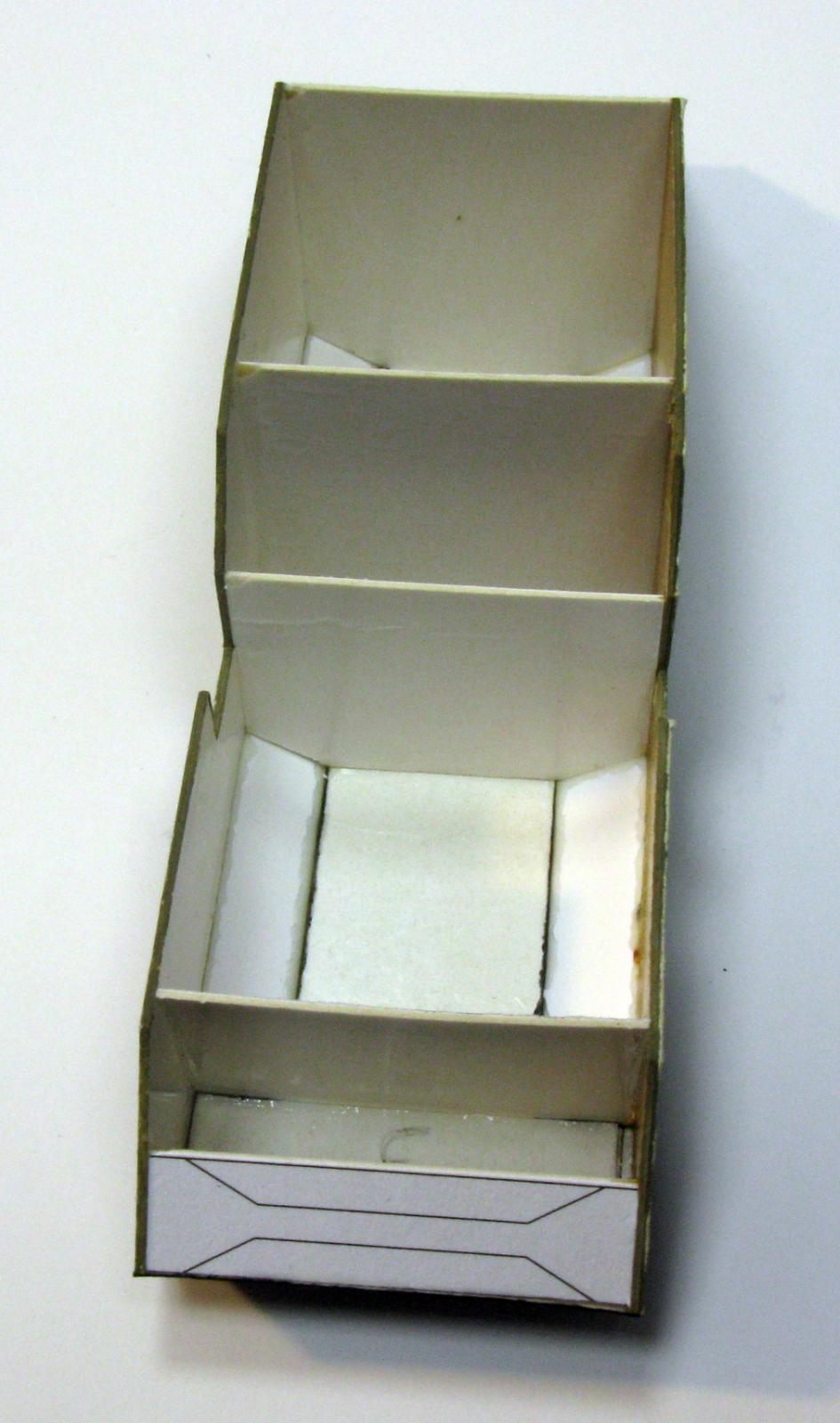

В этот раз решил немного "усилить" модель, сделать прочнее. Боковины, дно ванны корпуса, а также ребра жескости наклеил на картон 0,5мм.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-18135700-1490356712_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-48874500-1490356727_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-80557100-1490356746_thumb.jpg



[Mik740]

Клапана я кстати все отрезаю и клею встык. Размеры ребер жесткости изменил в соответствии с толщиной боковин

[Mik740]

Предложение разработчикам, может делать изначально подобным способом? Это про картон. Получается значительно крепче.

[Mik740]

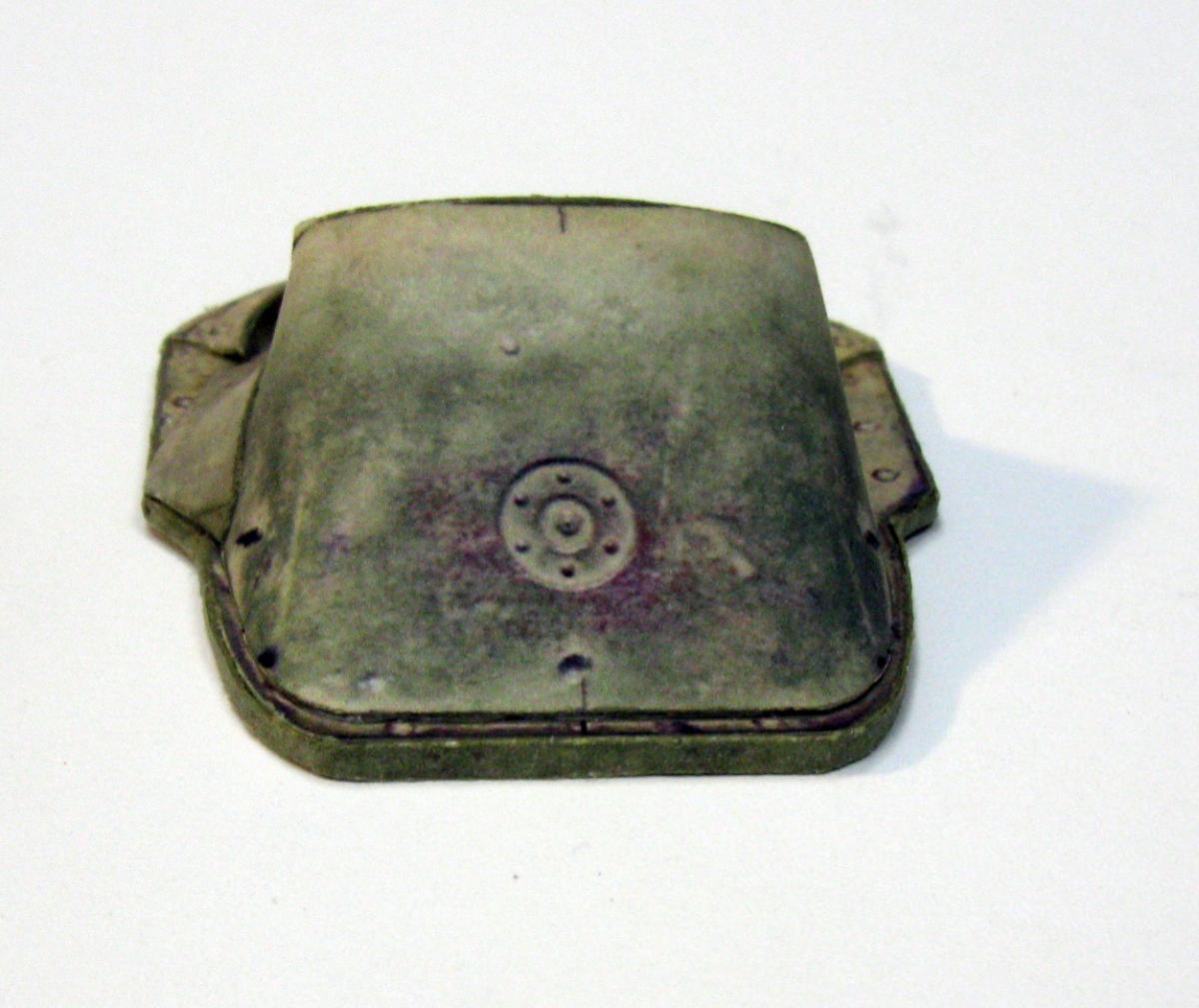

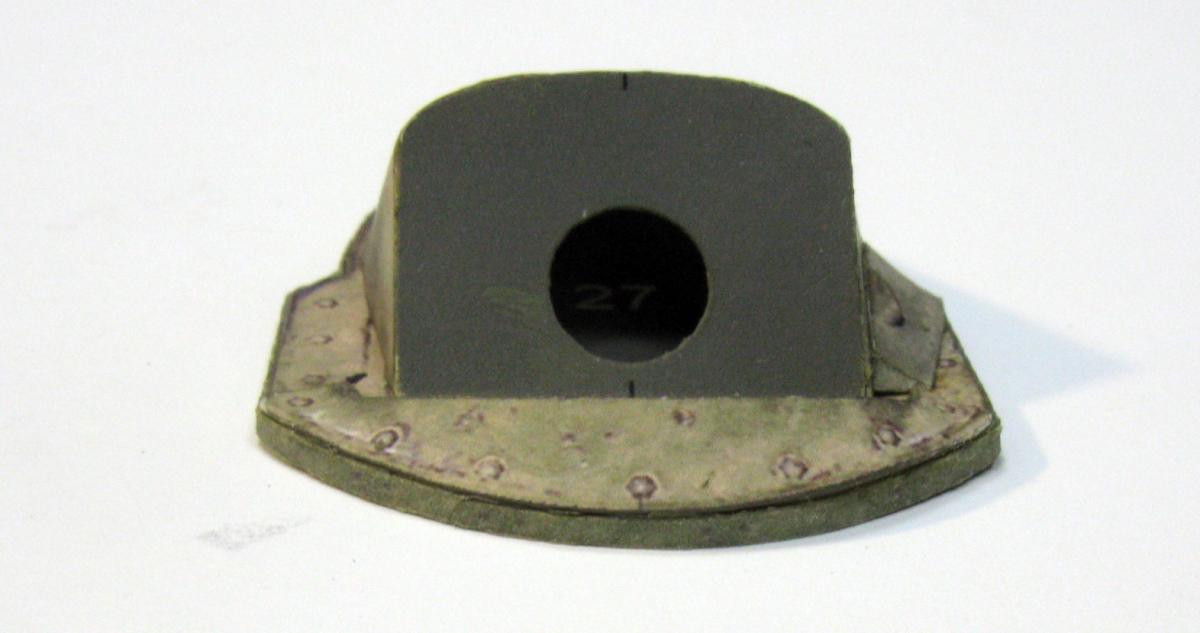

В сборке бронемаски, торец детали 26 решил не подкрашивать, а обклеил узкой полоской офиски, с распечатанной текстурой.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-74031100-1490357865_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-59925100-1490357879_thumb.jpg

Как получилось - судить вам



[Mik740]

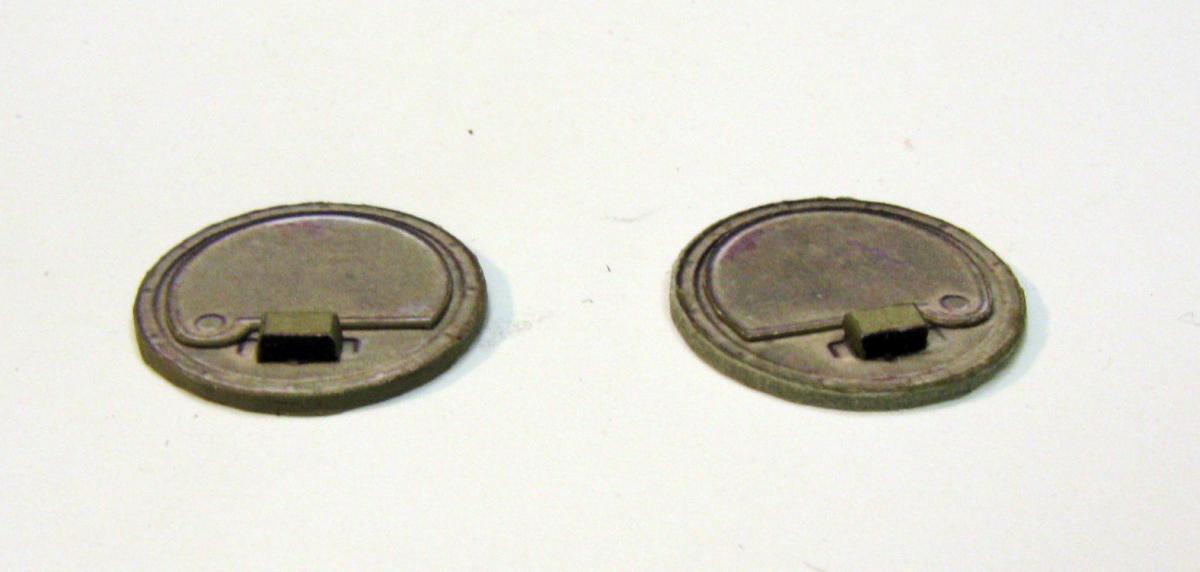

На люках так же попробовал эту технологию. Один подкрасил - другой обклеил.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-28253100-1490358138_thumb.jpg

Люк обклеивать значительно труднее, а результат спорный.

[Mik740]

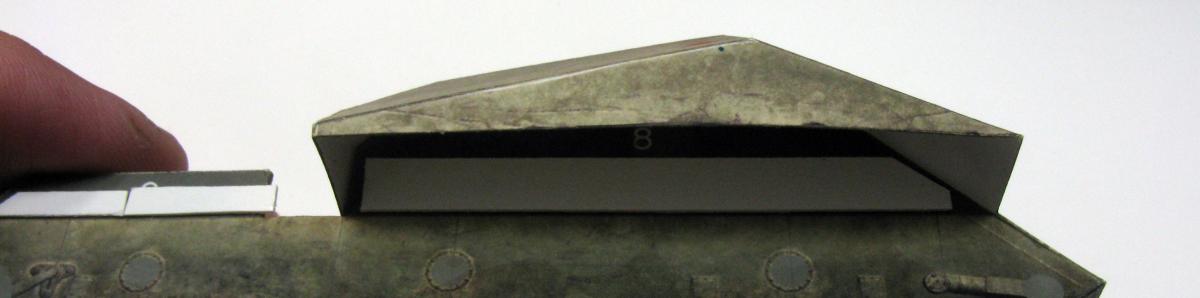

Для облегчения позиционирования при приклейке деталей 10, наклеил полоски картона 0,5мм по нужной линии.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-86162500-1490358257_thumb.jpg

Тоже совет разработчикам, предусмотреть в подобных схемных решениях подклейку соответствующего "упора"

[Mik740]

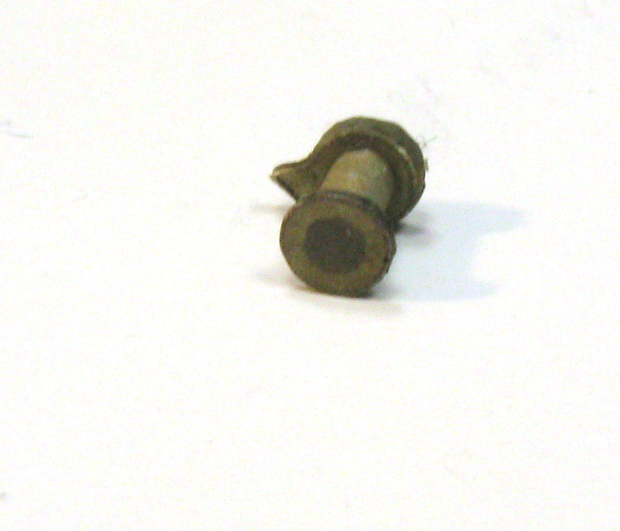

Момент про гудок и фару. У гудка, не мой взгляд, перепутаны местами детали 47b и 47с. Или отсутствует имитация входного отверстия гудка, на детали 47с. Поэтому я склеил их наоборот

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-87413100-1490358542_thumb.jpg

У фары не подписано, как клеить рассеиватель. Поэтому, полагая что источник мнимого освещения находится выше модели - наклеил стекло светлым пятном вверх.

[Mik740]

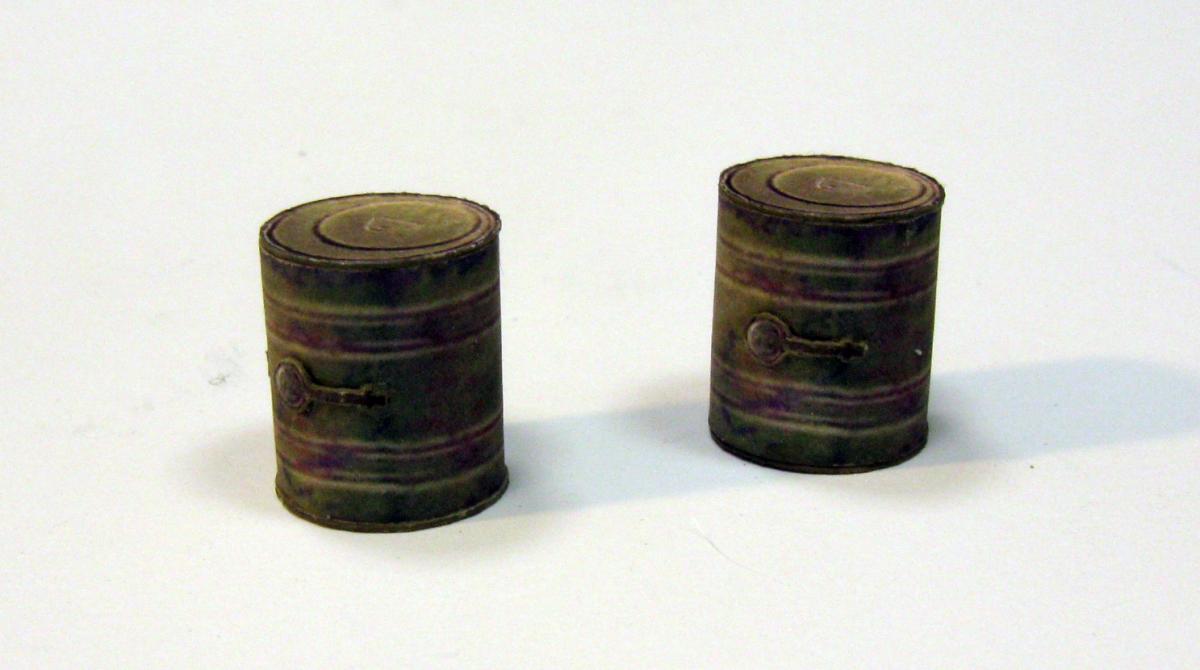

Склеив задние топливные баки, обнаружил что хорошо будет заметен шов на стыке детали 19. "Провернув" бак швом вниз, наклеил вверху новые заливные горловины

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-92264000-1490359018_thumb.jpg

[Mik740]

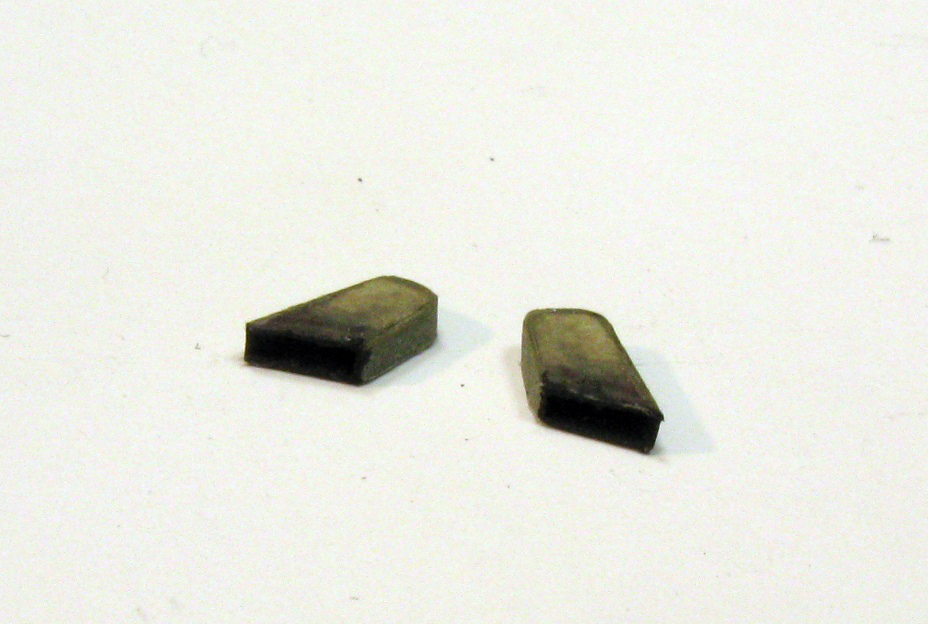

Теперь про выхлопные патрубки. Картоном подклеил не всю плоскость деталей 15, только половину. Затем вырезал, склеил и обернул полоской офиски, с распечатанной текстурой. Изнутри подкрасил черным цветом соответственно.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-00984500-1490359350_thumb.jpg

[Mik740]

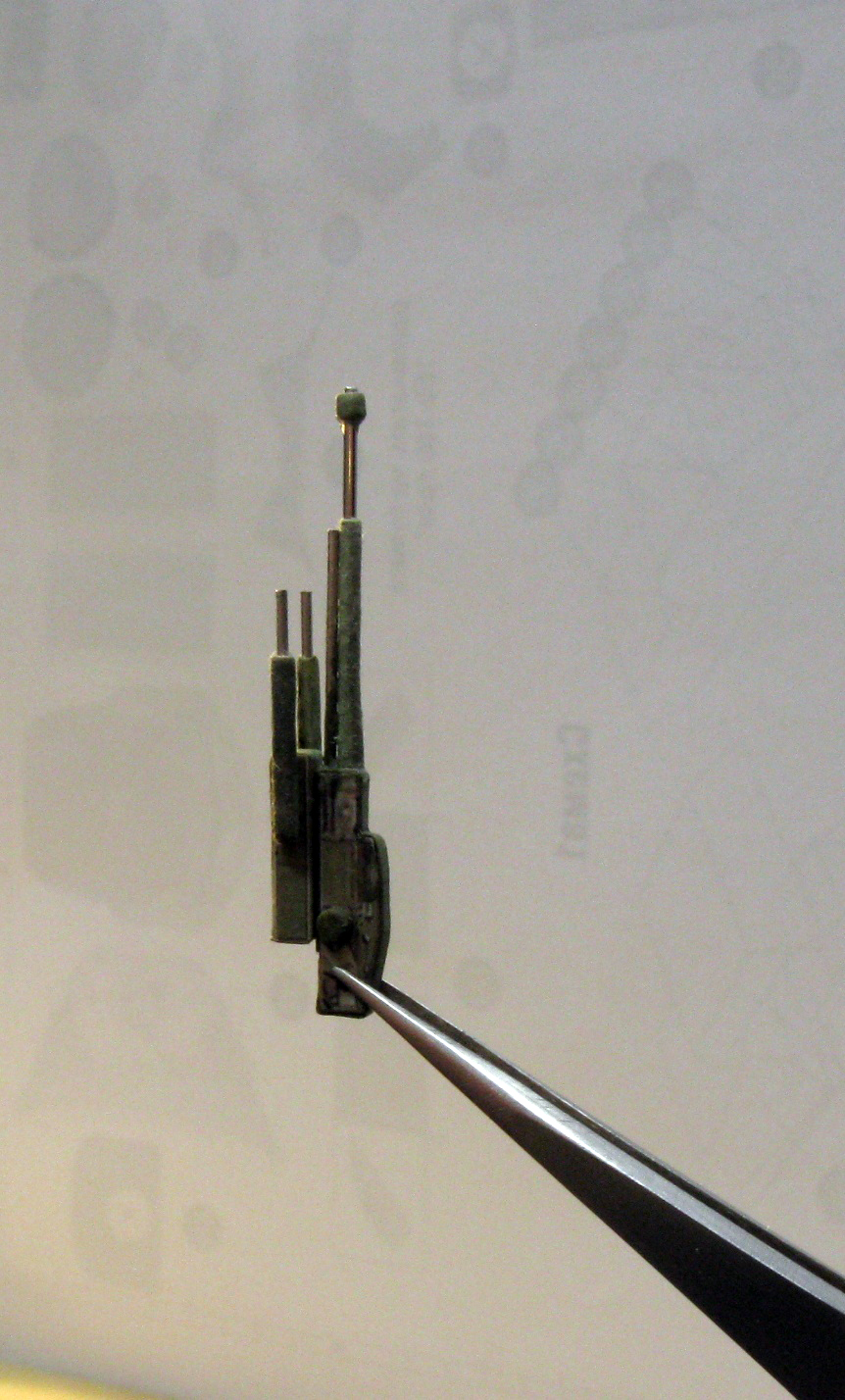

Зенитный пулемет. Пулемет заставил попотеть - собирал сложную версию. Для меня не очень понятны были схемы сборки, что там и куда... Перерывал инет, смотрел фото. Процесс сборки, на просушке

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-90137900-1490359641_thumb.jpg

Прям космический корабль пришельцев Ствол пулемета сделан из медицинской иглы, соответствующего диаметра. Негоже ствол делать из проволоки





[Mik740]

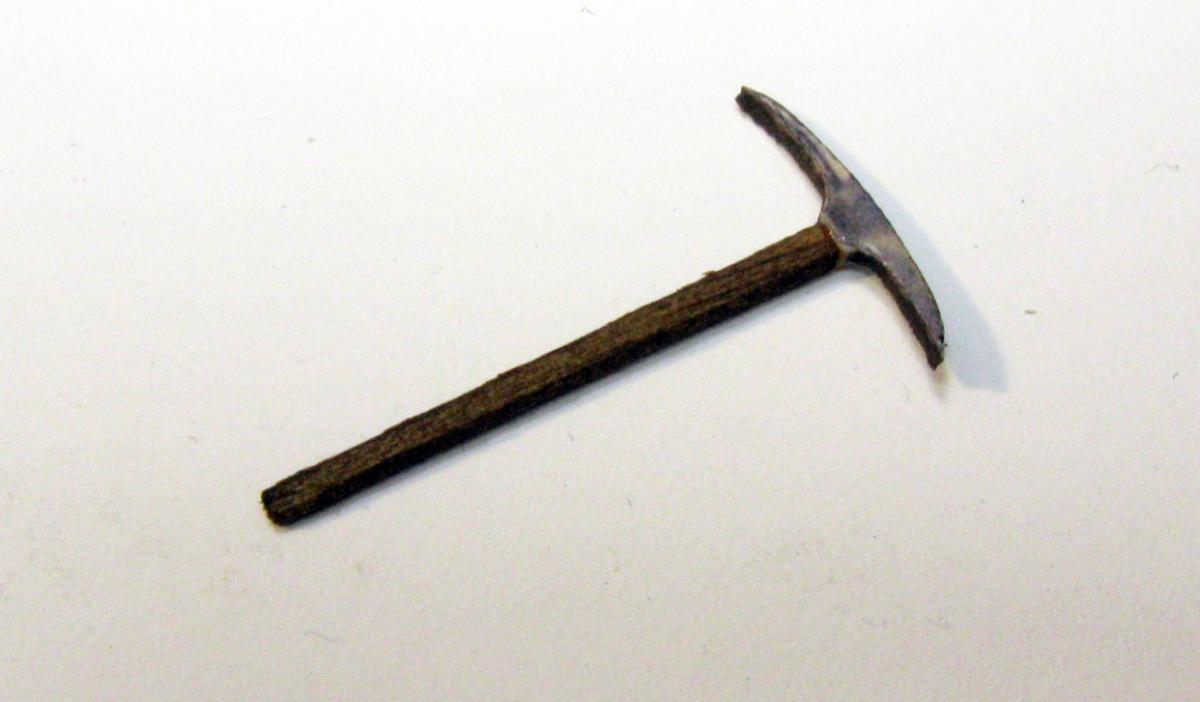

Кирко-мотыга или шанцевый инструмент. Был выточен из зубочистки черенок кирки. Т.к. у настоящей кирки черенок не круглый, сточил края черенка. Сделал 2 плоскости. Точил все наждачной бумагой. Круглое сечение в бормашинке, а плоскости вручную. Черенок пропитал морилкой и приклеил саму кирку.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-23310100-1490360045_thumb.jpg

Изменено 24 марта, 2017 пользователем Mik740

[Mik740]

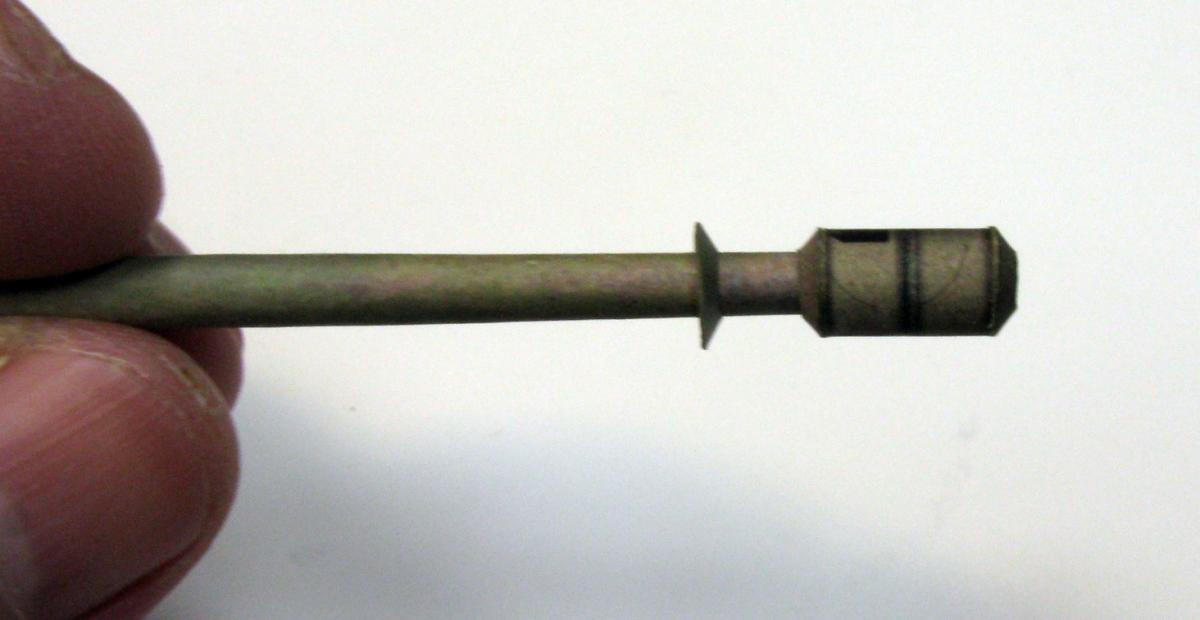

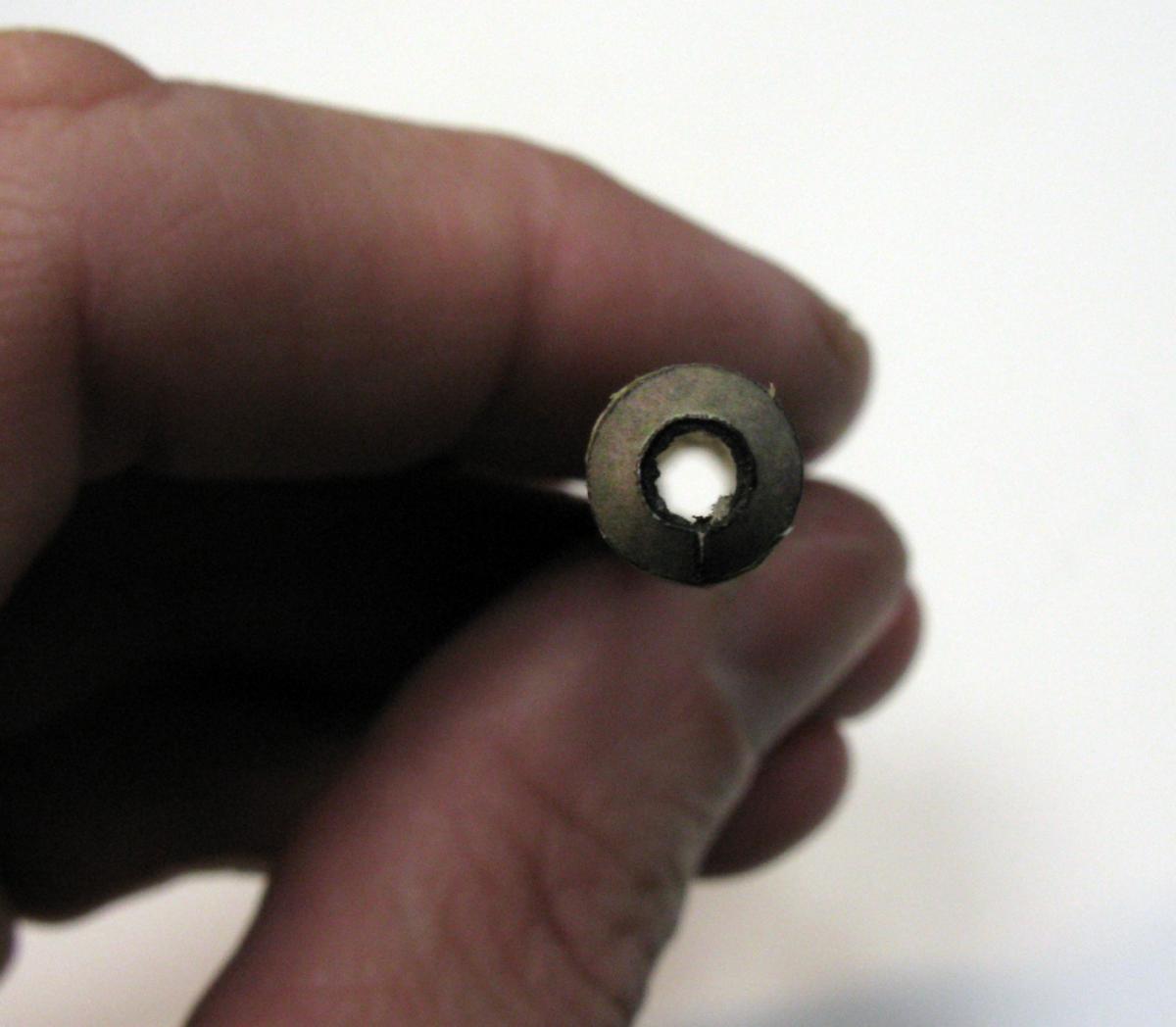

Конечно, Объект 704 ассоциируется прежде всего с орудием БЛ-10. Было решено делать его. Детали взял от брошюры ИСУ-152 и наложил текстуры "штатного" ствола. От себя сделал газоотражательное кольцо за дульным тормозом. Клеил все встык. Было тяжело, но оно того стоило!!! Внушительно орудие, один вид заставляет дрожать врагов.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-80073600-1490360738_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-39060500-1490360786_thumb.jpg

[Mik740]

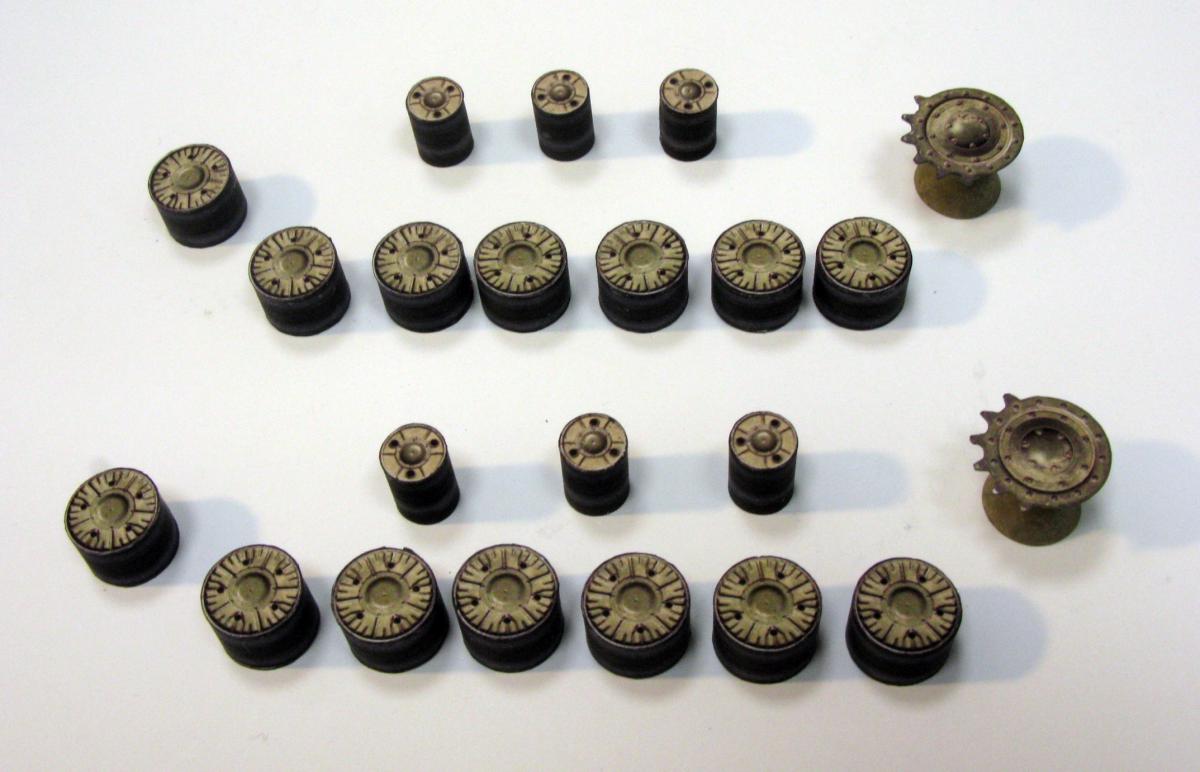

Ходовая часть традиционно самая трудоемкая. все аккуратно вырезаем и склеиваем. получается такой набор для установки. Текстуры катков оставил "родные" - они красивее чем у ИСа - 3.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-19664000-1490361501_thumb.jpg

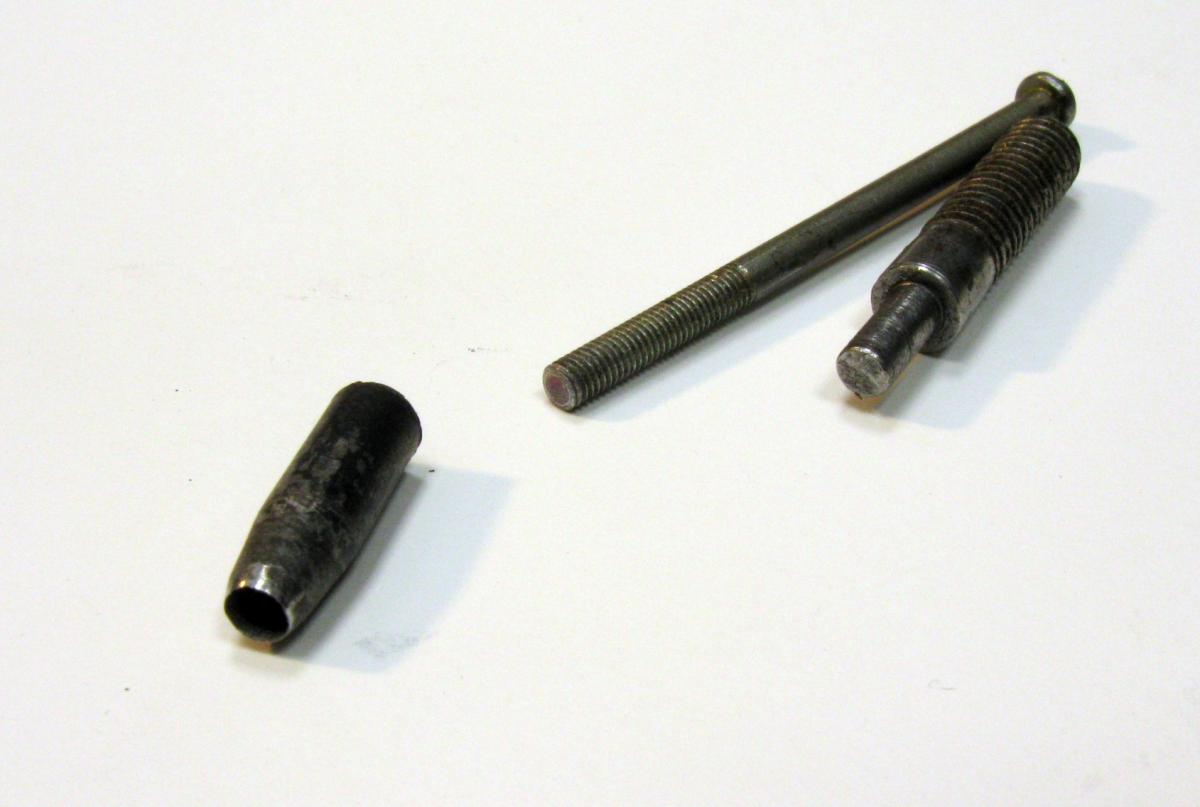

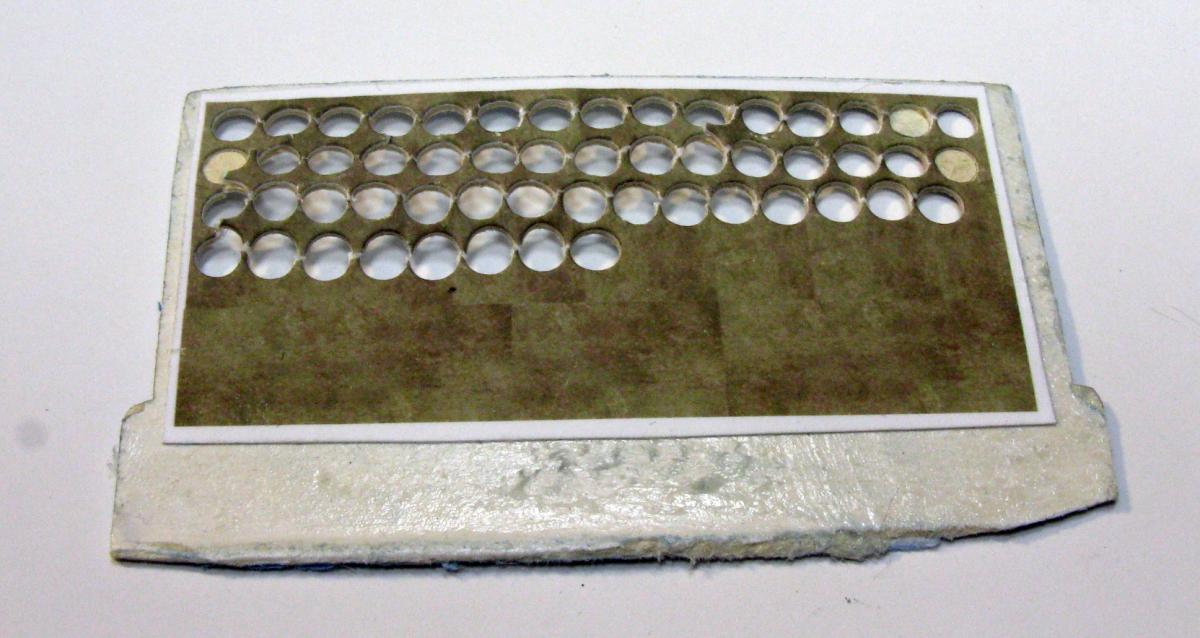

Для изготовления балансиров (взяты от ИС-3) требуется много кружков картона толщиной 0,5 мм. Был сделан соответствующий пробойник и из листка с текстурой набиты кружки

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-45039300-1490361473_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-73940300-1490361484_thumb.jpg

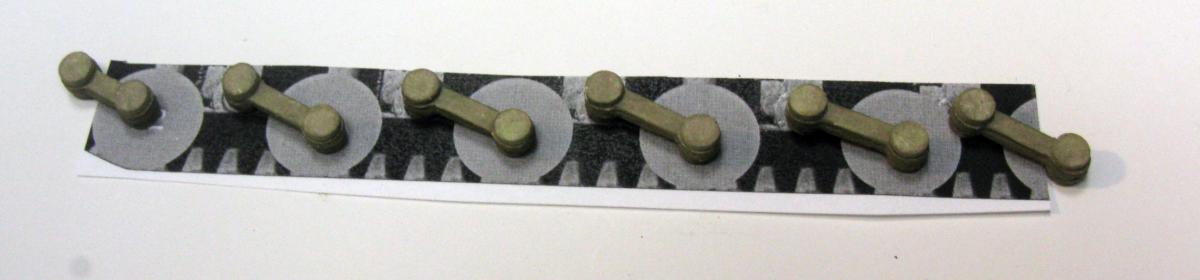

Набор балансиров на один борт выглядит следующим образом:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-38360000-1490361889_thumb.jpg

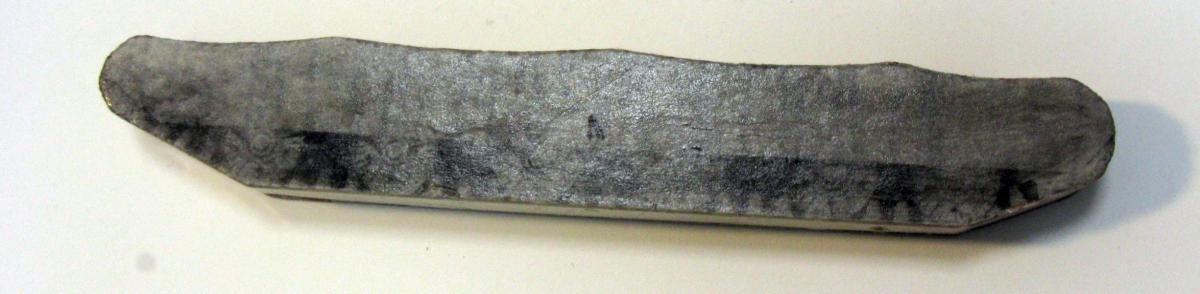

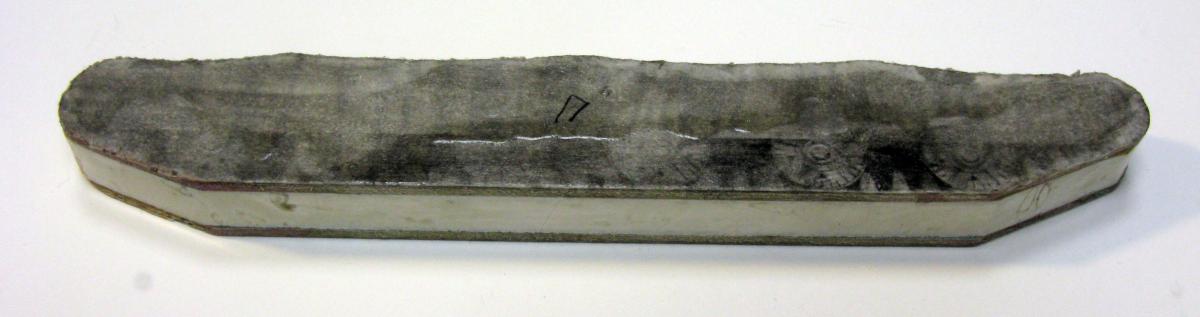

Для установки гусениц потребовалась их предварительная формовка. Гусеницу, даже во влажном состоянии не обернуть вокруг катков - они оторвутся. Слишком мала площадь склейки. Поэтому был изготовлен следующий шаблон:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-62931400-1490362136_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-73703900-1490362154_thumb.jpg

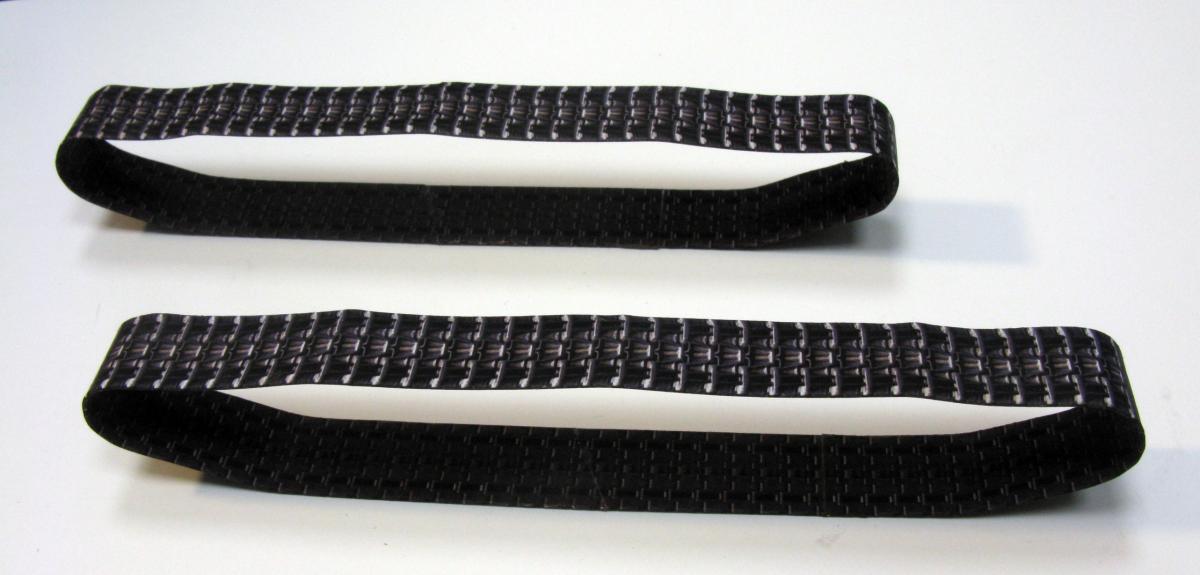

Шаблон сделан из картона толщиной 1 мм и пропитан лаком. Вокруг него обматывается во влажном состоянии гусеница. Получается вот так:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_03_2017/post-3800076-0-10864000-1490362286_thumb.jpg

Затем монтируются балансиры и катки. Далее просто задвигаем гусеницу на место.



[Mik740]

Сборка модели доставила большое удовольствие !!! Спасибо за это коллективу разработчиков и администрации. Жду от вас средний танк Т-28



[anonym_Rk6KEroqgOEb]

А где же фото готовой модели?

[anonym_8dJJCsaZrDSA]

24 Мар 2017 - 22:52 пользователь Janumax сказал:

А где же фото готовой модели?



Участвует в конкурсе ...

[anonym_Rk6KEroqgOEb]

24 Мар 2017 - 23:14 пользователь AlexSashka сказал:



Участвует в конкурсе ...



Тю, как я не догадался, модель можно публикова только на один конкурс! Но ссылочку на фото можно было дать.

[Mik740]

Фото не выставлял из-за конкурса. Одна модель - один конкурс. Вот ссылка на готовую модель



Изменено 25 марта, 2017 пользователем Mik740

[Mik740]

Сама модель находится в теме под номером 31. Ловлю тапки
