Merkava Mk1, M1/25, GPM (блог)

[mAverick_UT2k4]

06 Ноя 2016 - 02:48 пользователь Chehov1973 сказал:

Сетка в корзине зачётная! Это не чехол для стирки деликатного белья? Выглядит неплохо.



Это кусок банта для украшения свадебного кортежа. Кто то плохо прилепил к машине. Нашел давно на обочине. Закинул в багажник,-подумал пригодится. Пригодился Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[anonym_wObGFKY39XXU]

05 Ноя 2016 - 21:18 пользователь mAverick_UT2k4 сказал:

Ни дня без доработок. Изменений может и не видно, но они есть Приятного просмотра!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-54820000-1478380527_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-02112900-1478380540_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-08971300-1478380552_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-67877100-1478380563_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-93744200-1478380578_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-94349500-1478380588_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-08094800-1478380600_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-61886000-1478380615_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-26510600-1478380627_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-56470300-1478380639_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-05267400-1478380649_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2016/post-19984-0-68849000-1478380659_thumb.jpg





Шикарная башня! Все четко , аккуратно проработано ))) Вот это уровень моделиста))

Однозначно +

[mAverick_UT2k4]

Всем привет!

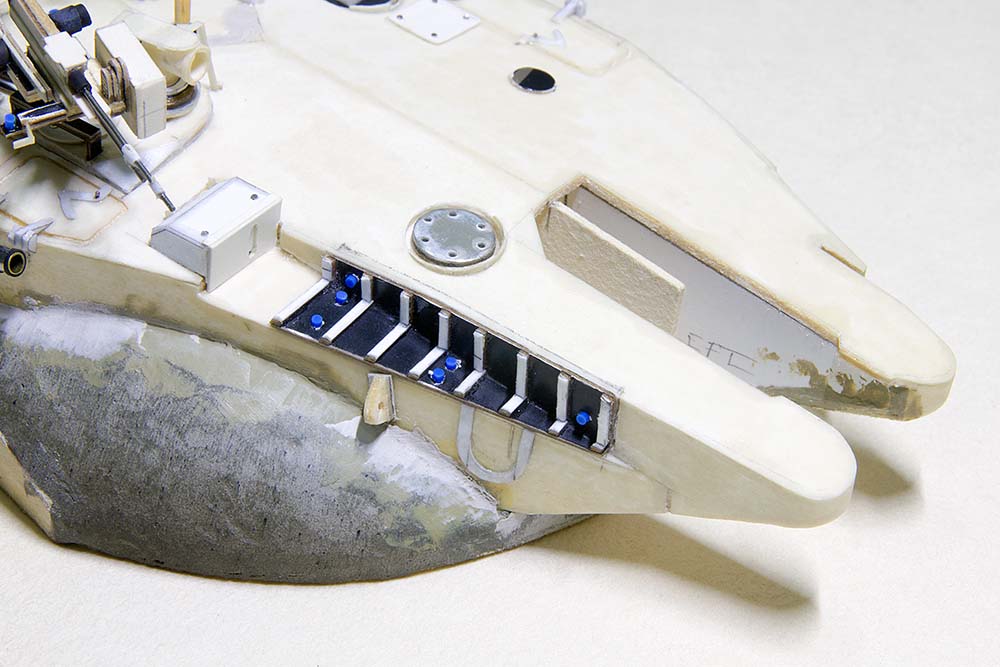

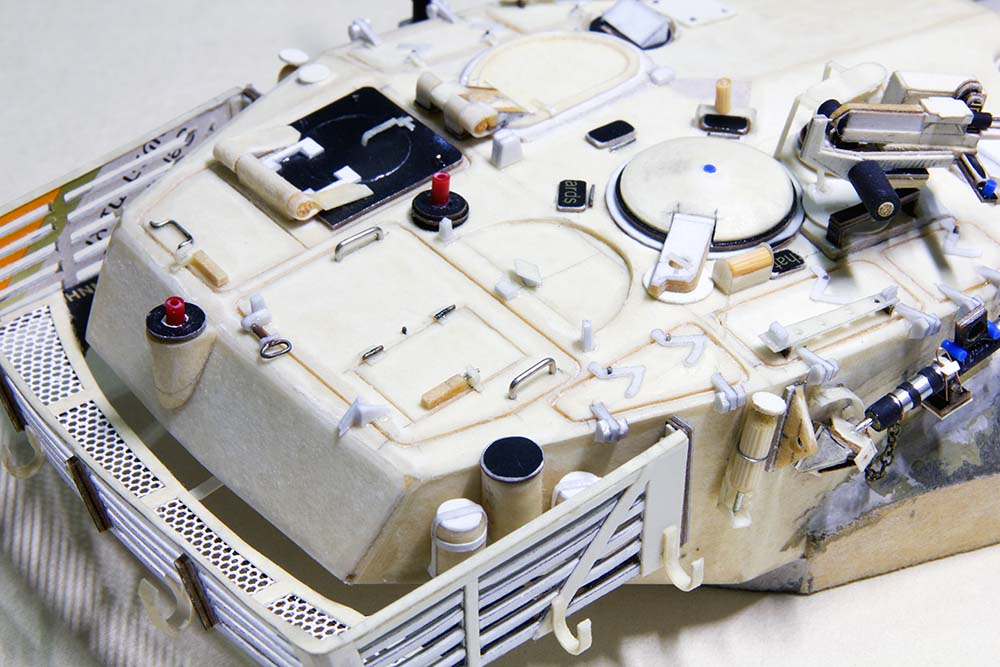

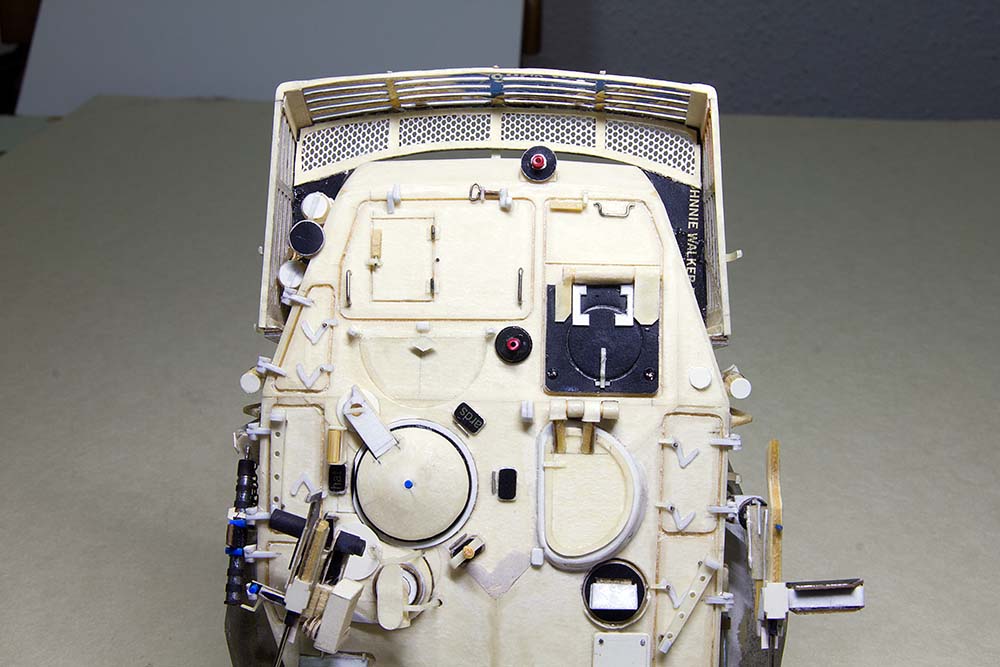

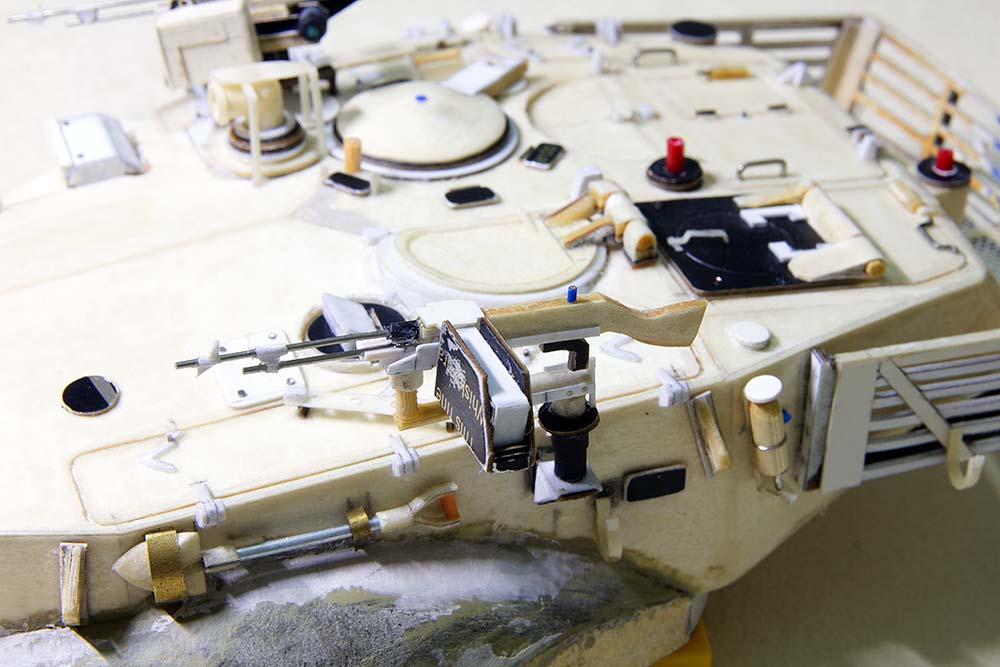

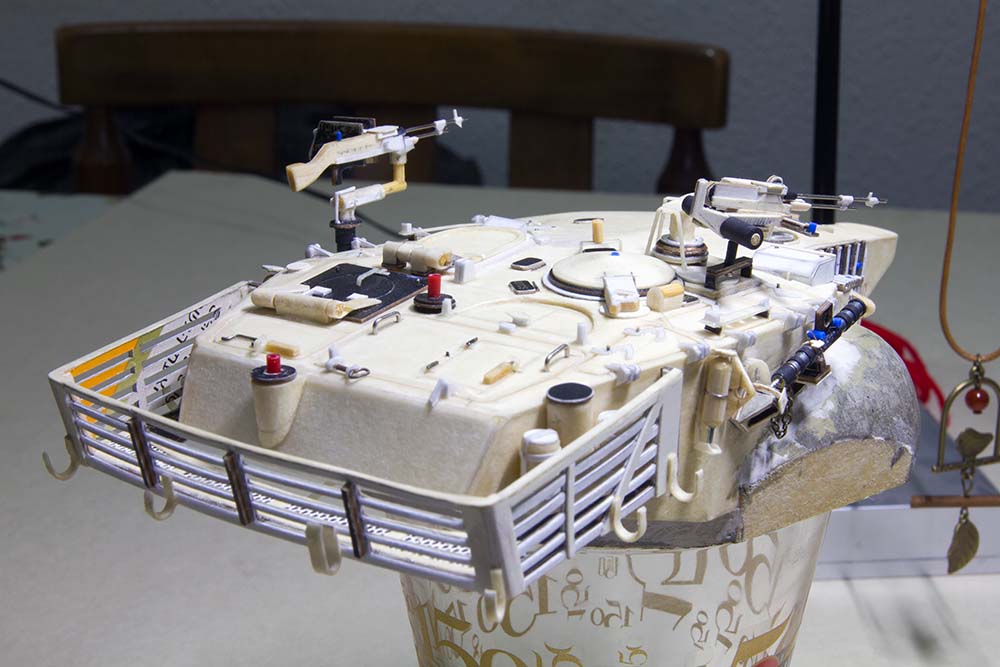

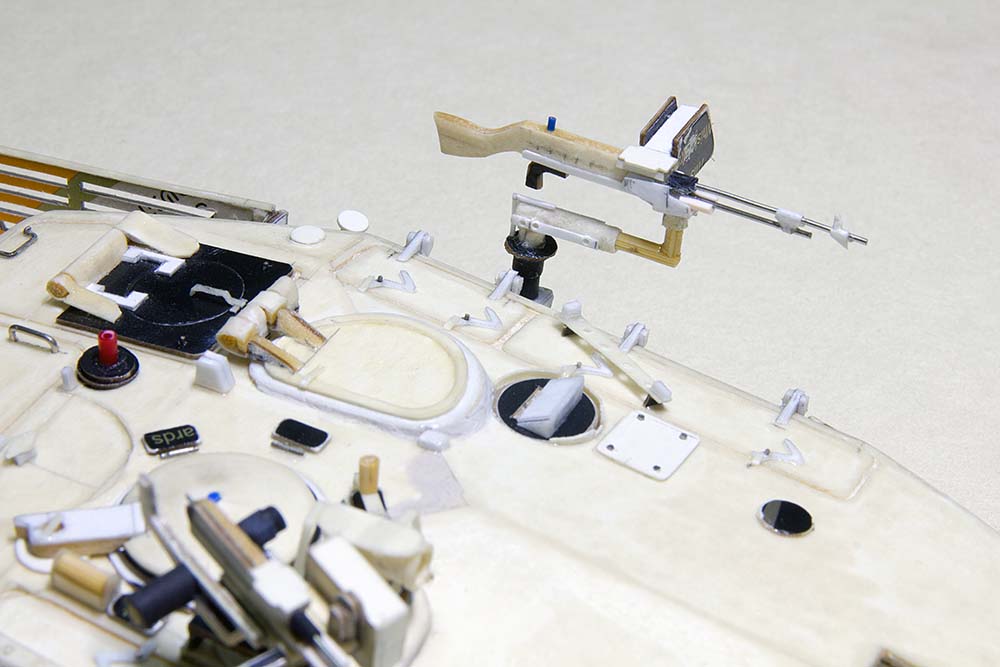

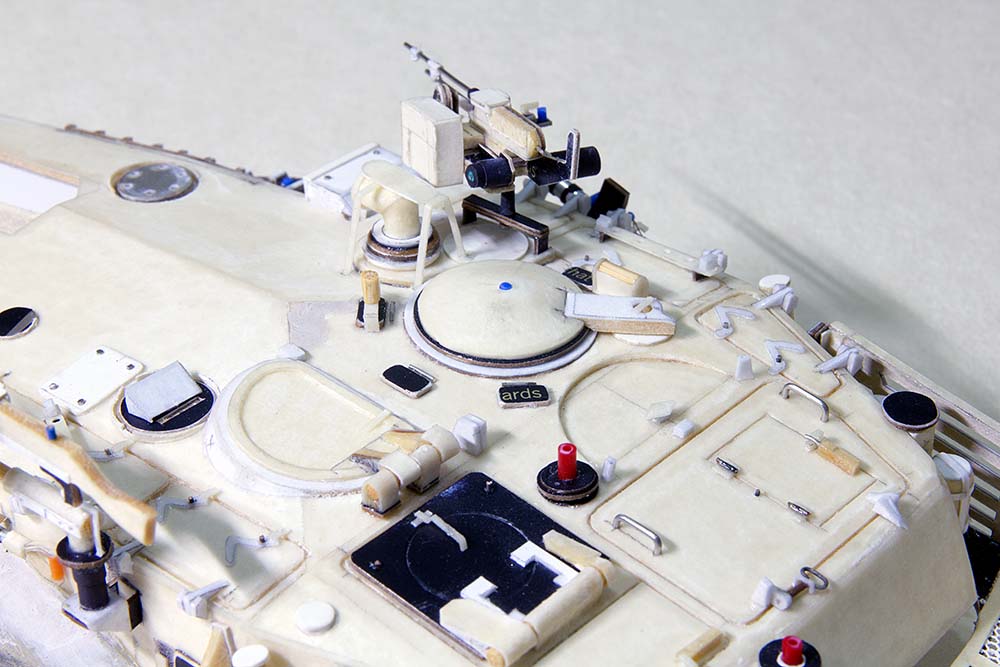

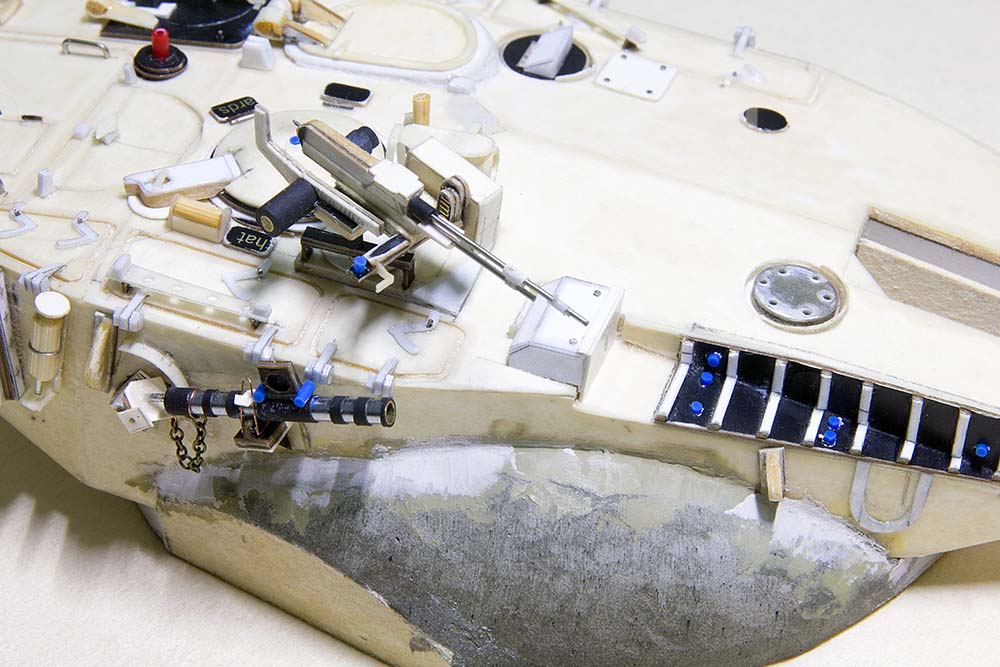

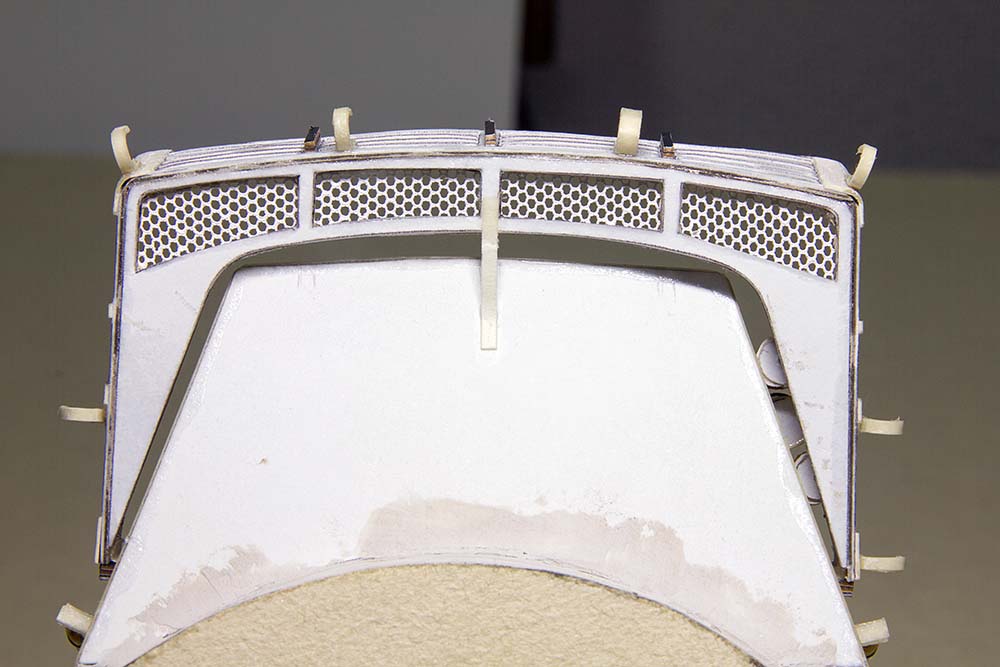

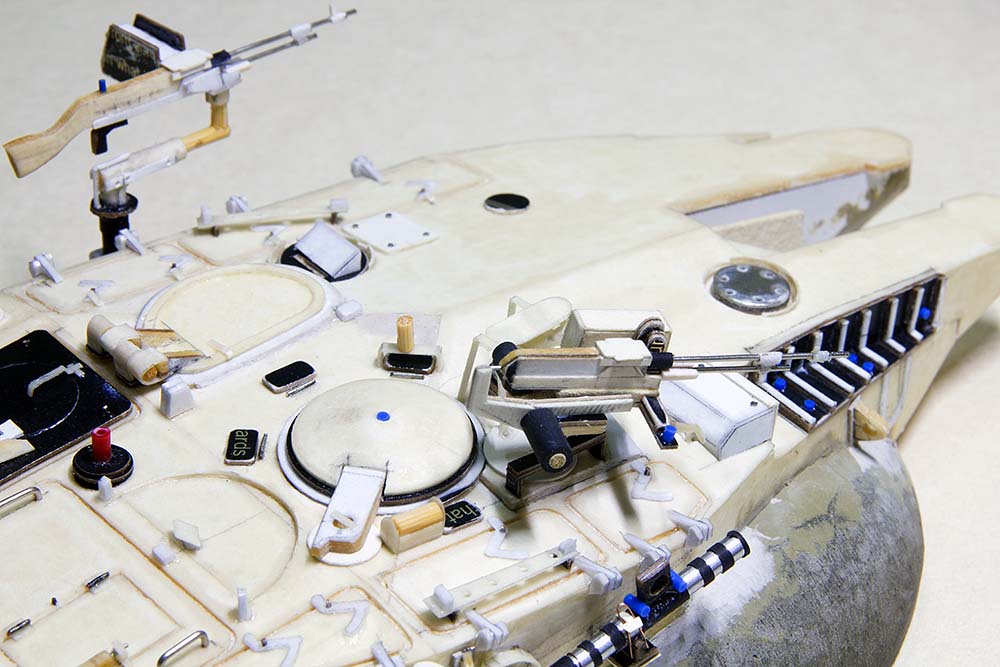

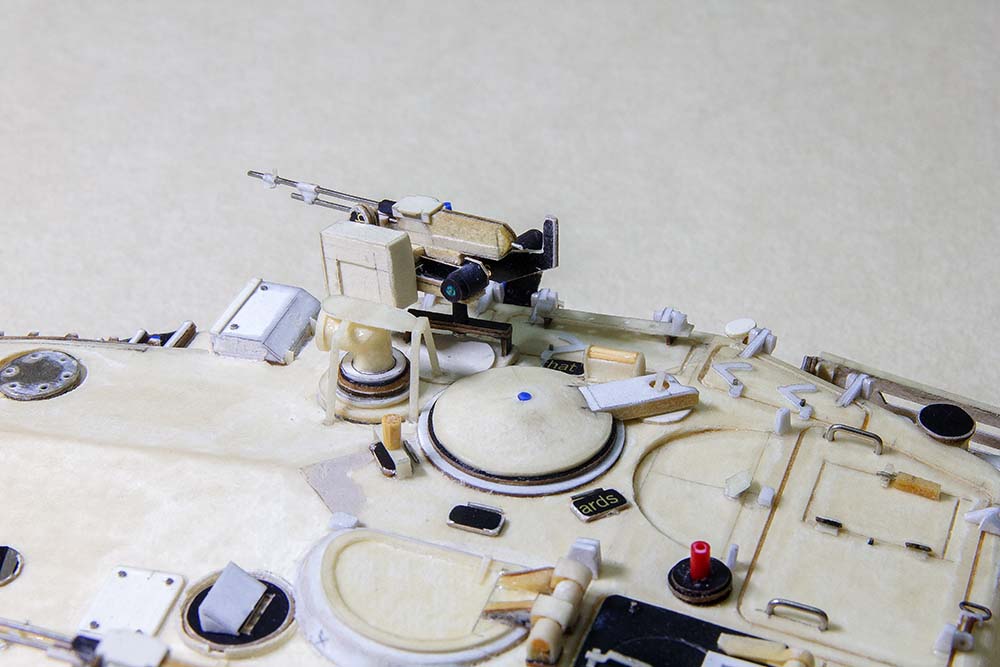

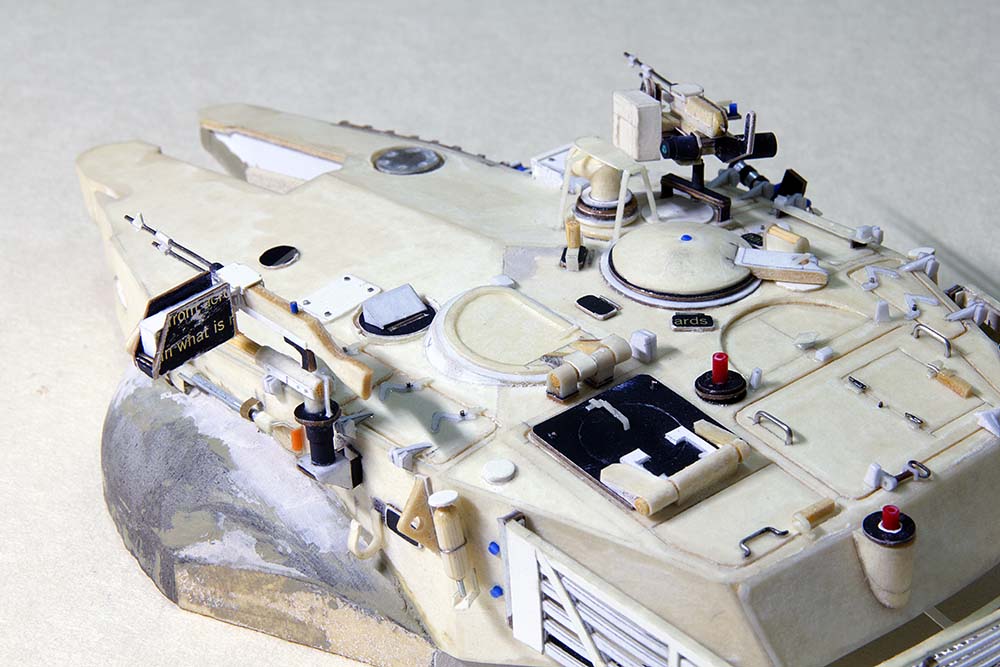

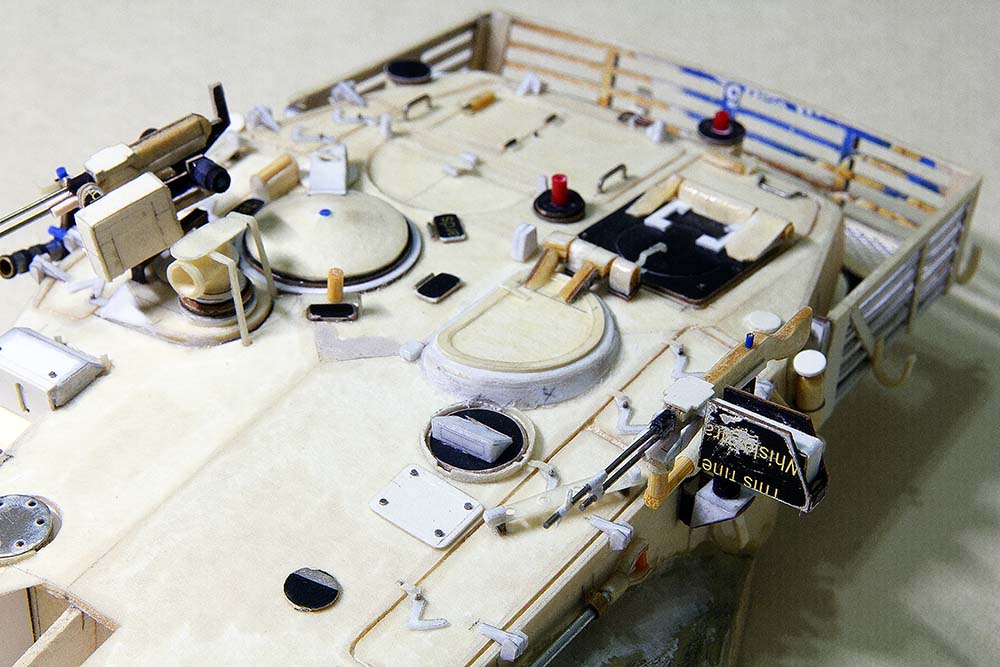

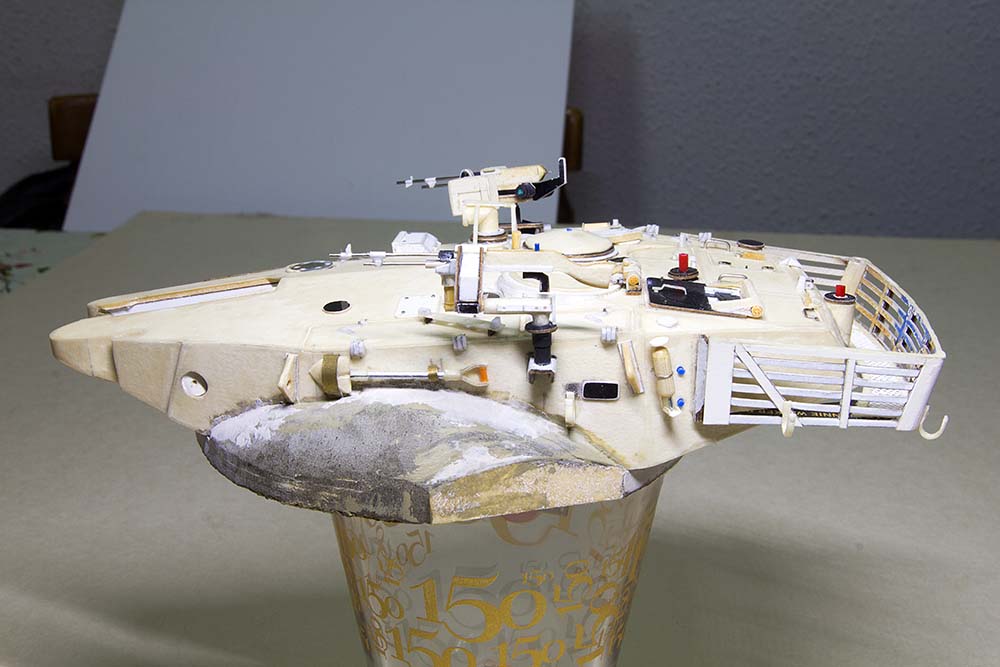

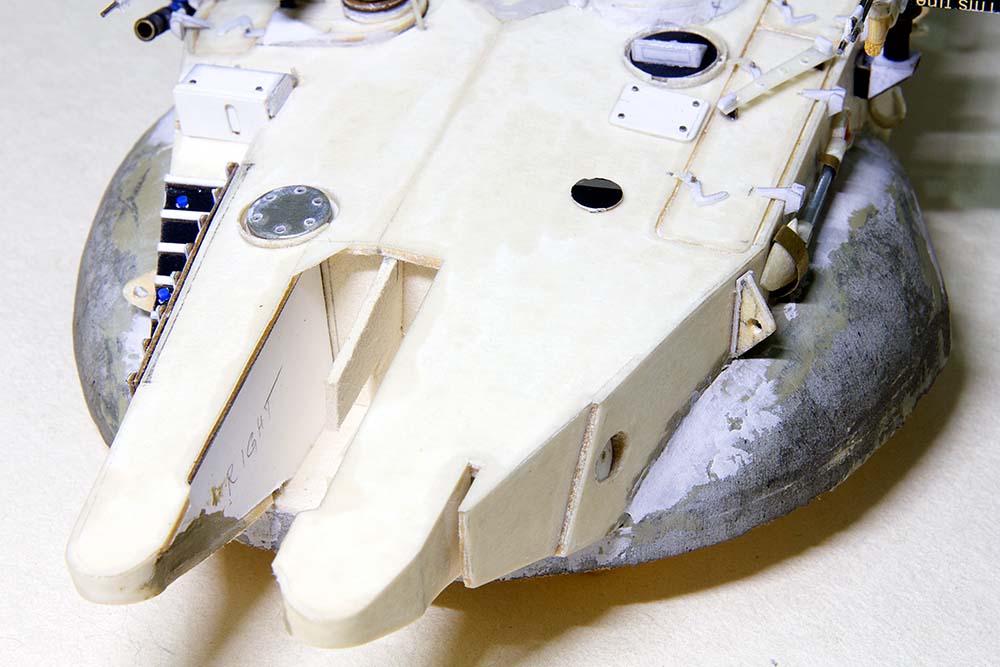

   Пройден очередной, и я бы сказал довольно значимый этап. По трудоемкости не легче изготовления траков. В основном это окончательный вариан. Есть некоторые моменты, которые думаю доделать, но пока думаю как. Следующим шагом будет орудие и грунт с выявлением косяков. Фото не отбирал. Выкладываю как было отснято. Кто заметит чего нехорошего,-просьба сообщить. Приятного всем просмотра!

Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[anonym_wObGFKY39XXU]



20 Ноя 2016 - 13:06 пользователь mAverick_UT2k4 сказал:

Всем привет!

   Пройден очередной, и я бы сказал довольно значимый этап. По трудоемкости не легче изготовления траков. В основном это окончательный вариан. Есть некоторые моменты, которые думаю доделать, но пока думаю как. Следующим шагом будет орудие и грунт с выявлением косяков. Фото не отбирал. Выкладываю как было отснято. Кто заметит чего нехорошего,-просьба сообщить. Приятного всем просмотра!





Шикарно! Наконец то, долгожданное обновление !
Я кстати давно хотел узнать. Что это за картон такой??


[mAverick_UT2k4]

20 Ноя 2016 - 15:16 пользователь jekastart сказал:

Я кстати давно хотел узнать. Что это за картон такой??




Про какой именно?

[anonym_wObGFKY39XXU]

20 Ноя 2016 - 13:38 пользователь mAverick_UT2k4 сказал:



Про какой именно?



Главным образом интересует основной(корпусный).

[mAverick_UT2k4]

20 Ноя 2016 - 15:49 пользователь jekastart сказал:



Главным образом интересует основной(корпусный).

Покупаю в магазине канцтоваров для школьников. Размер А1 толщина 1 мм. Довольно рыхлый картон, но хорош для каркаса. Также выполняю им объемные элементы. Он очень легко обрабатывается. Имеет мелкий ворс, который я убираю наждачкой после пропитки супер клеем.

Изменено 20 ноября, 2016 пользователем mAverick_UT2k4

[mAverick_UT2k4]

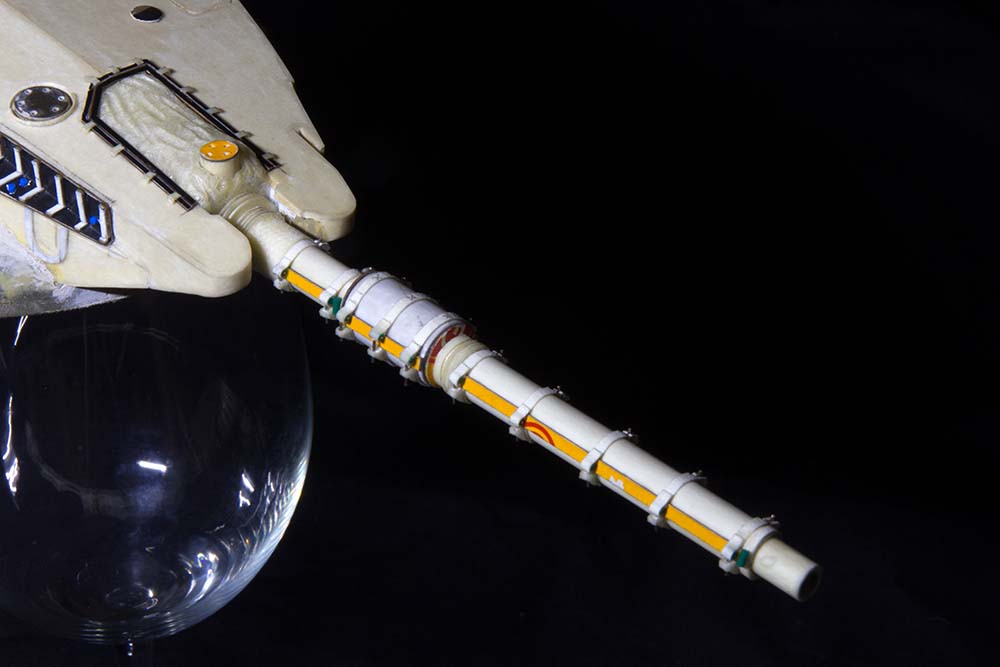

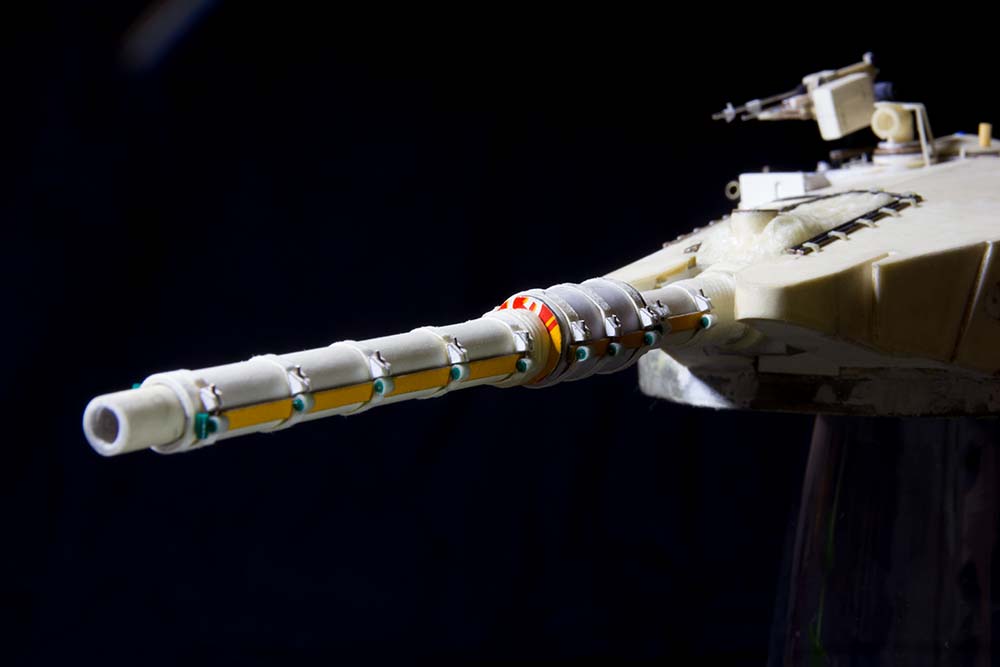

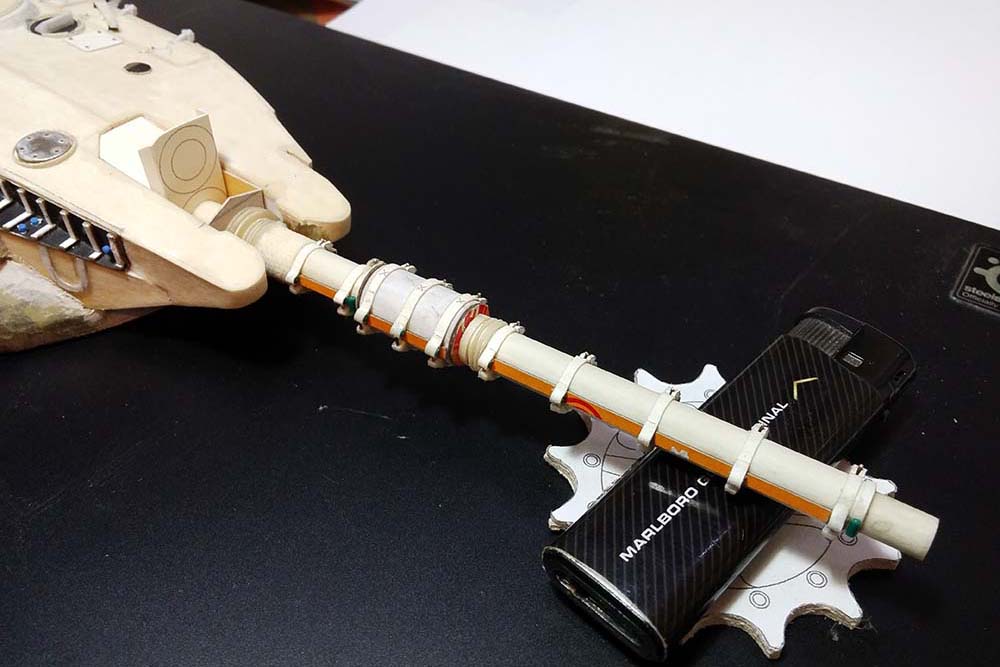

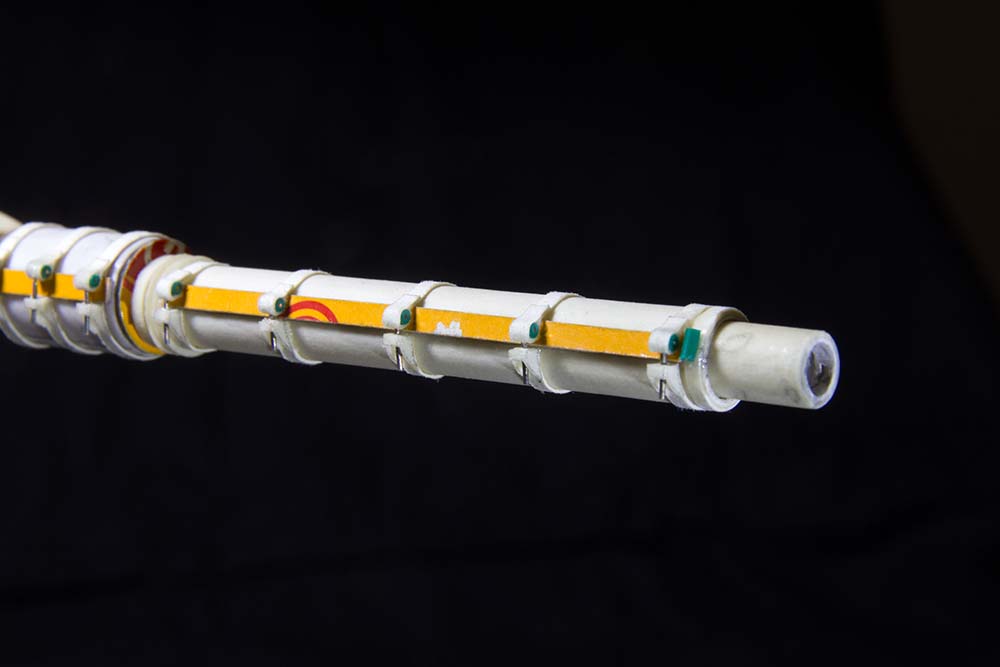

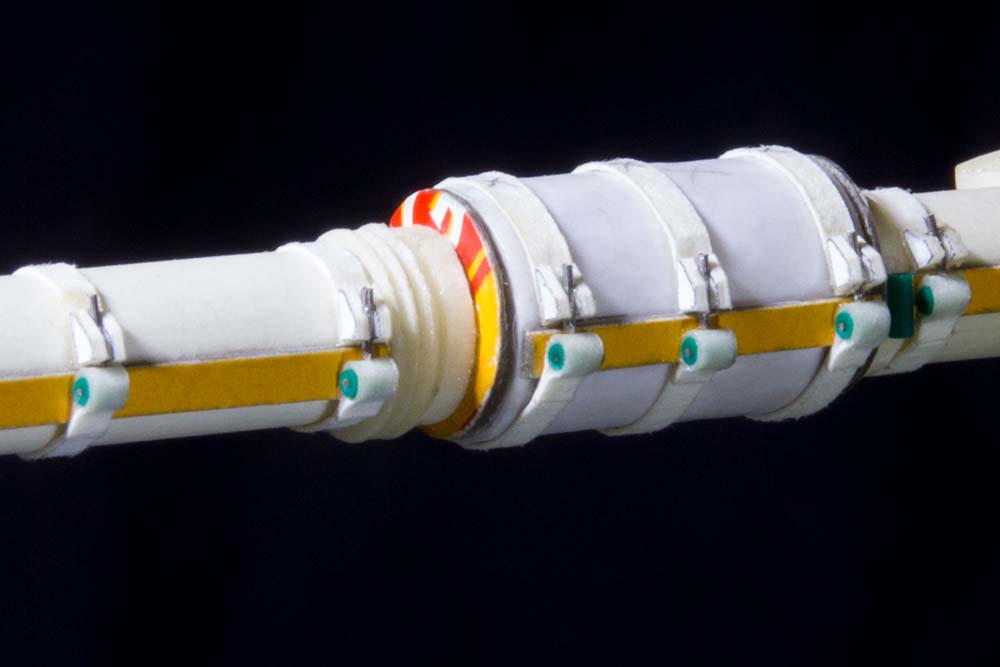

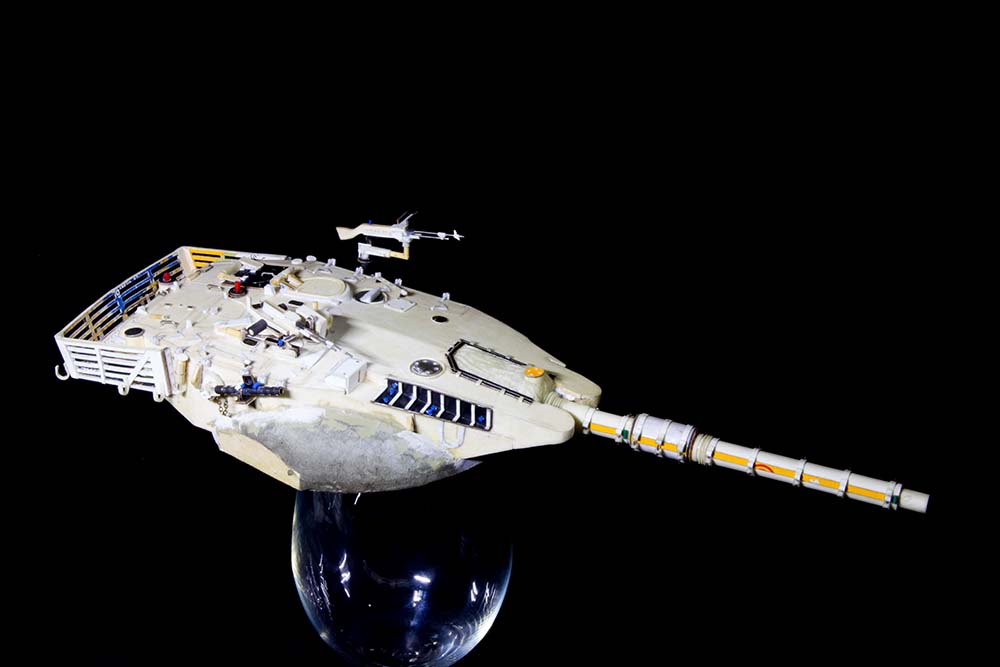

Немного переоценил свои возможности. Думал орудие сварганю в течении дня. Ан нет, не хватило и трех дней. Получилось много фото. Но отсеивать не буду. Может кому и пригодится.

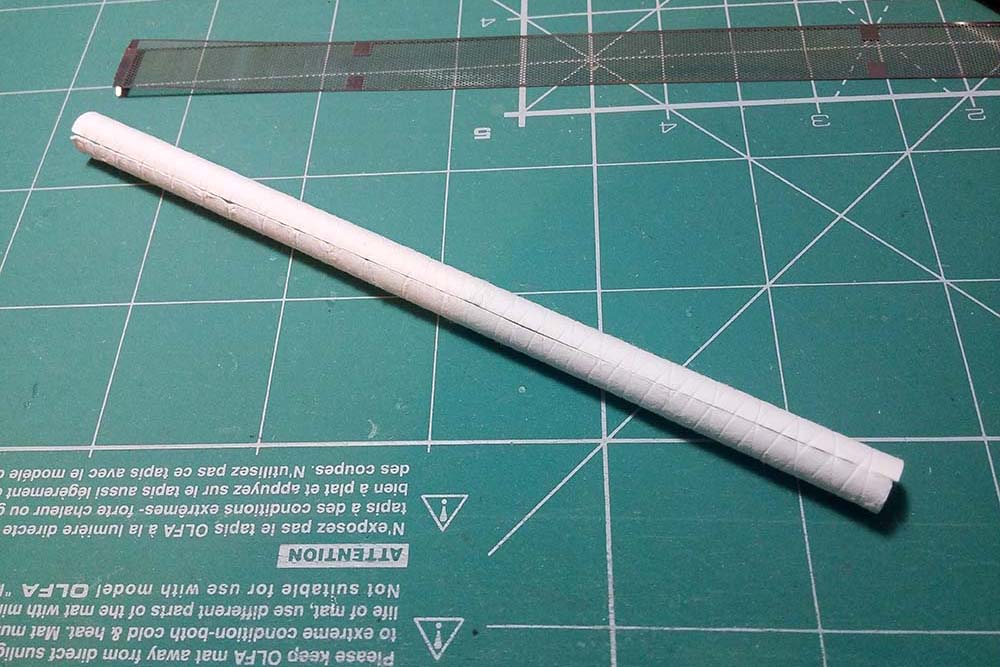

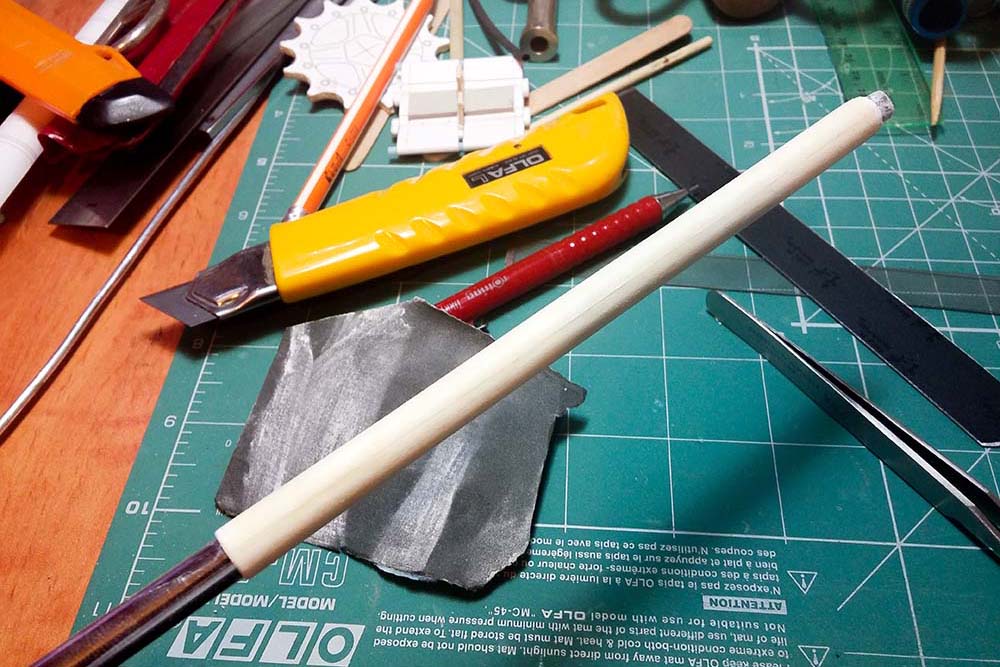

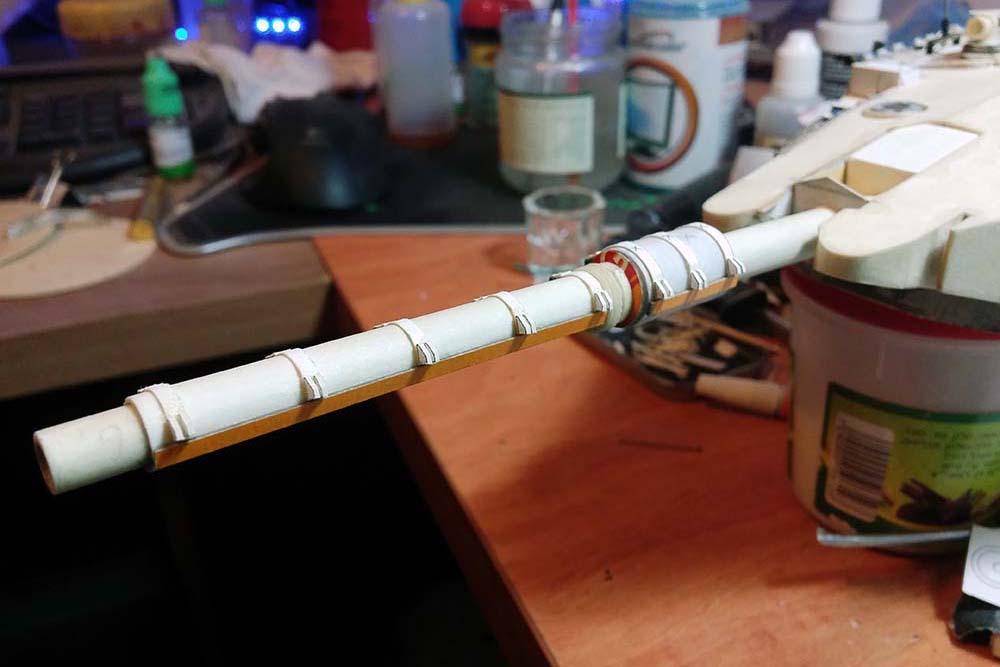

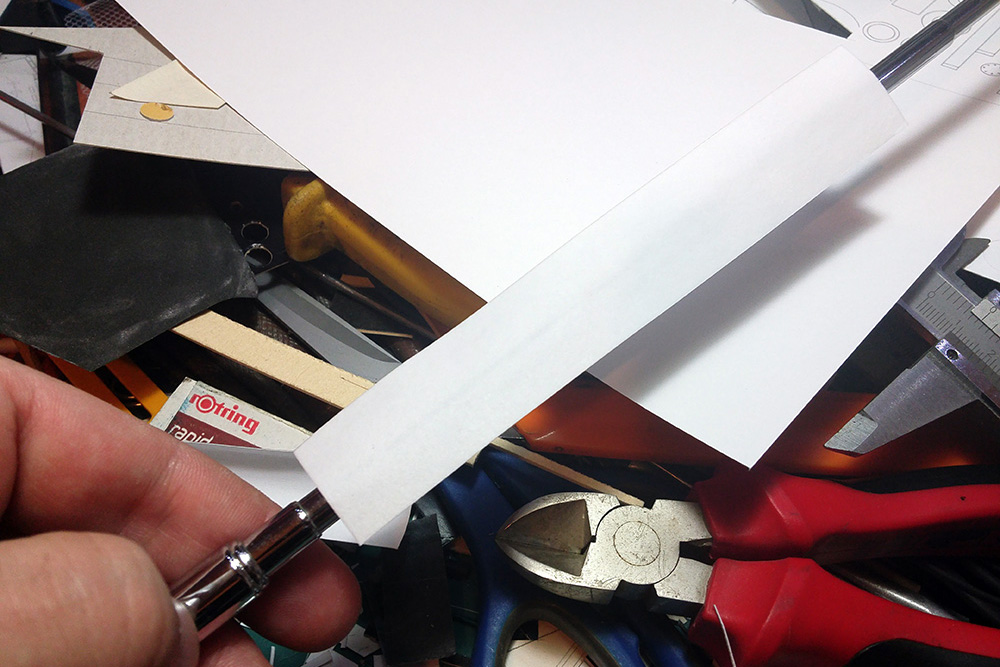

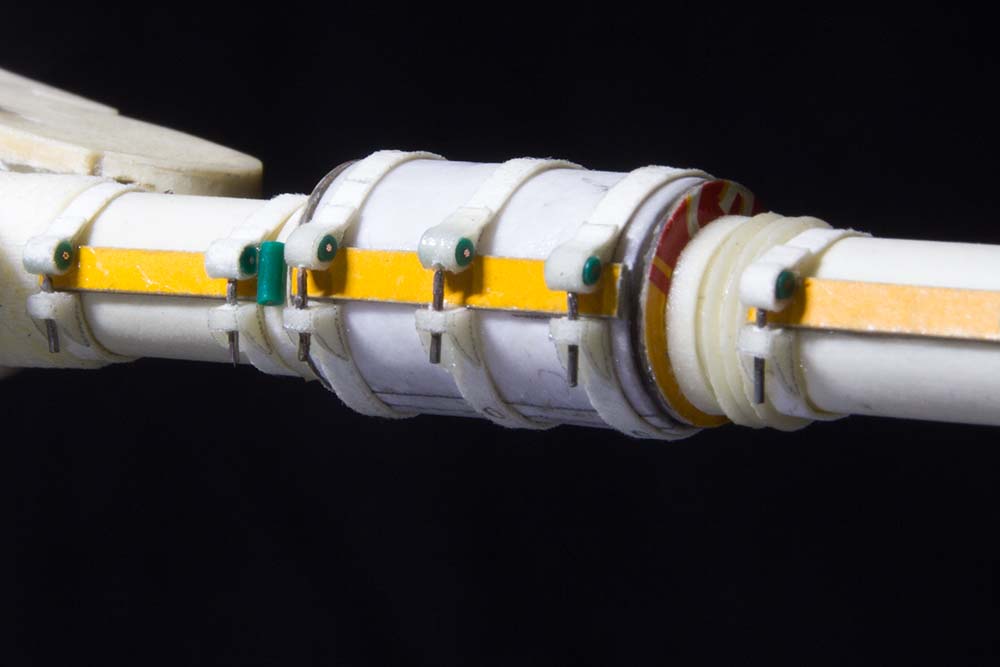

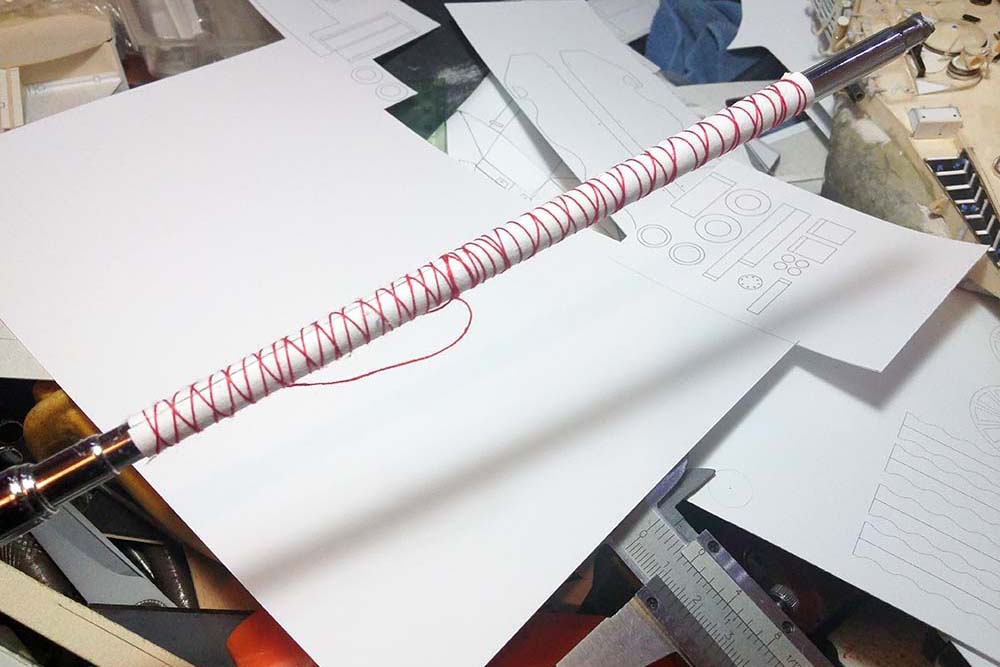

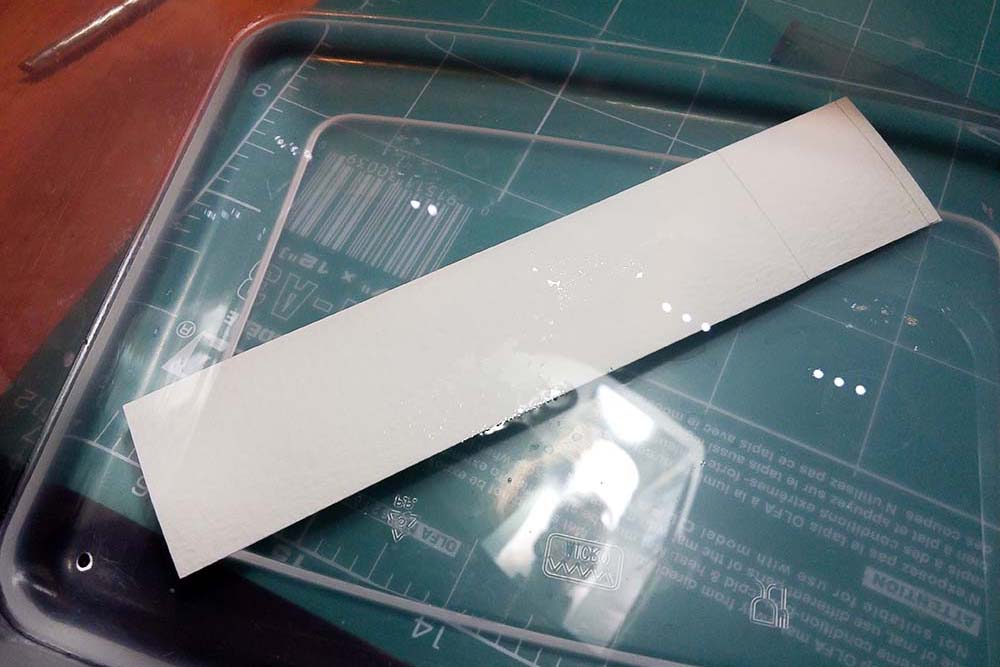

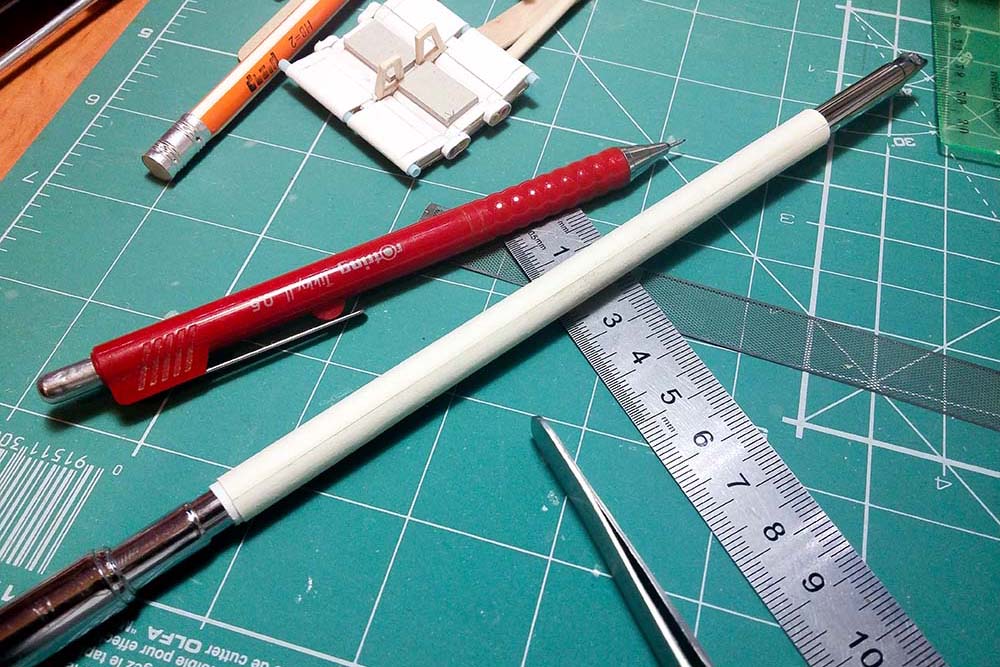

   Итак! Выбираю нужную мне по диаметру секцию из телескопической антенны с учетом толщины бумаги. Накатываю первый базовый слой из ватманаВсе смачиваю водой. Фиксирую любой нитью Сушу феном. База готова Второй слой акварельная бумага. Процедура та же Промазываю первый слой ПВА и накатываю второй. Нить, фен Дальше покрытие супер клеем и шлифовка наждачкой 360

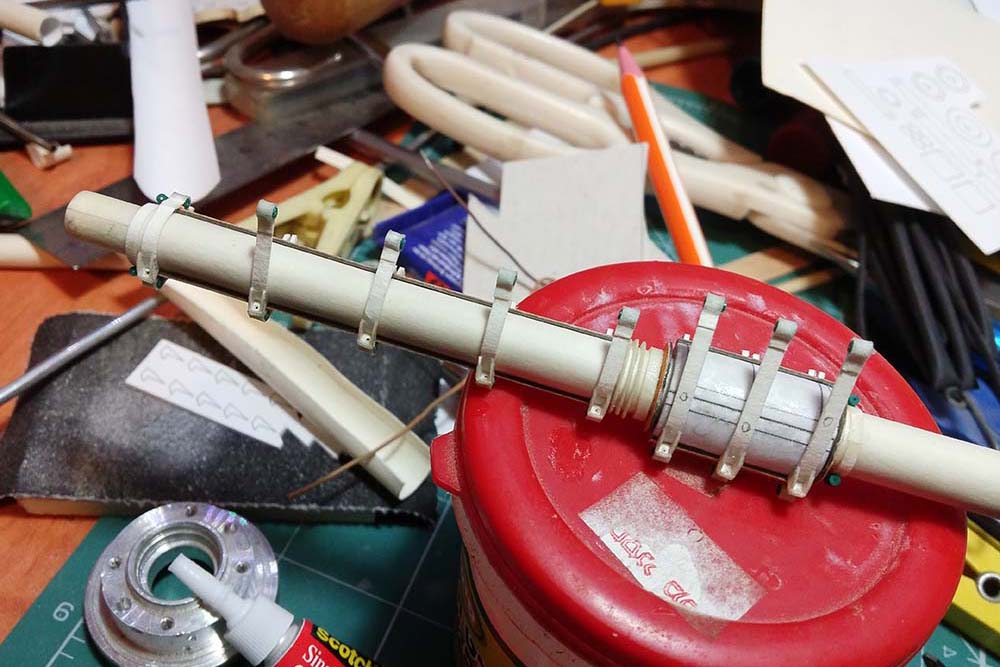

Дальше не интересный процесс сборки

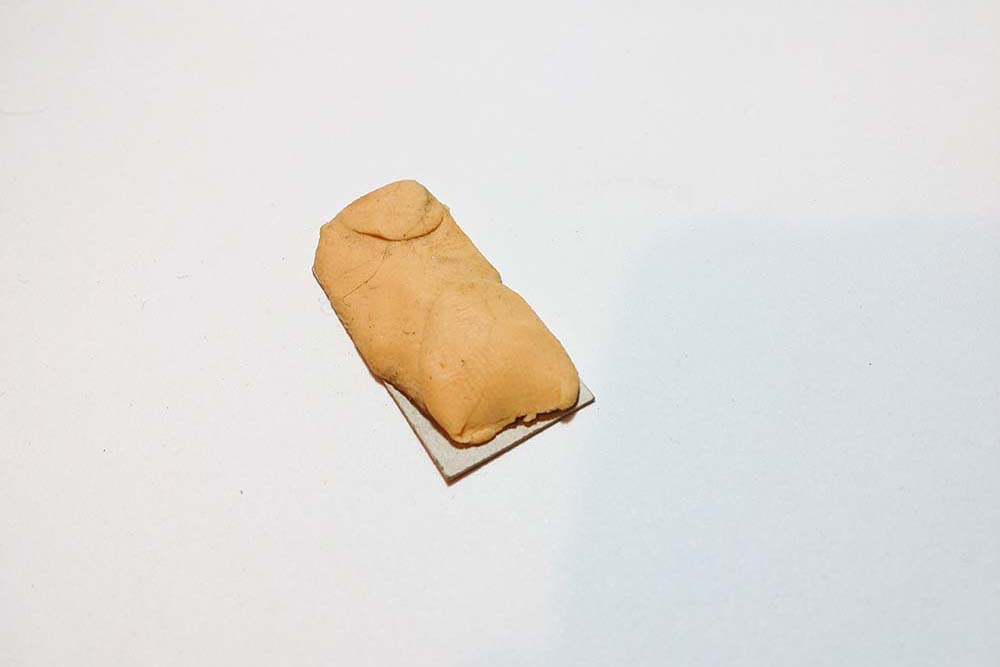

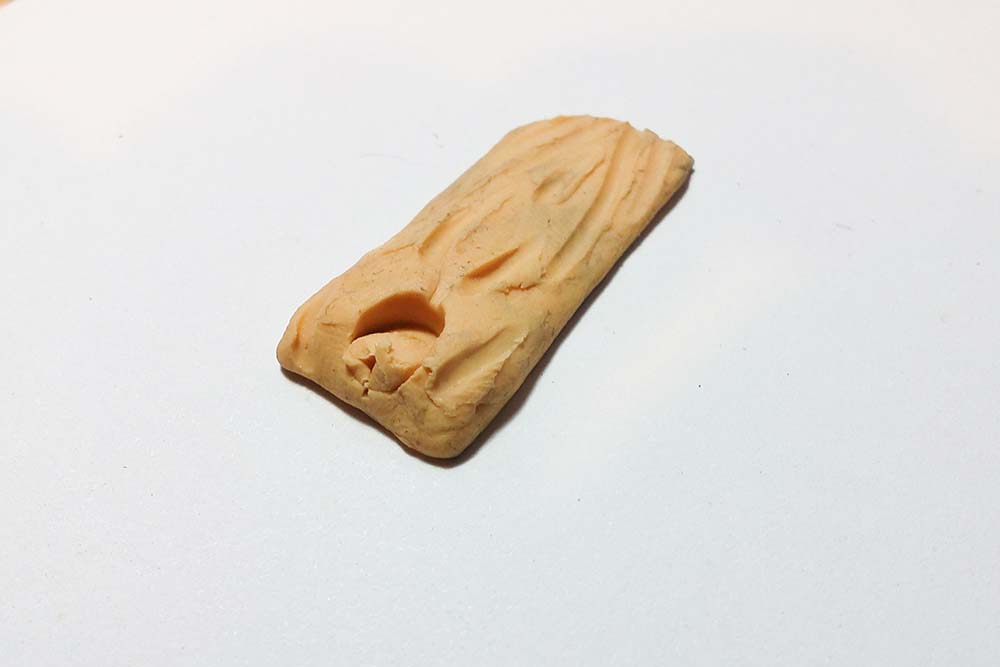

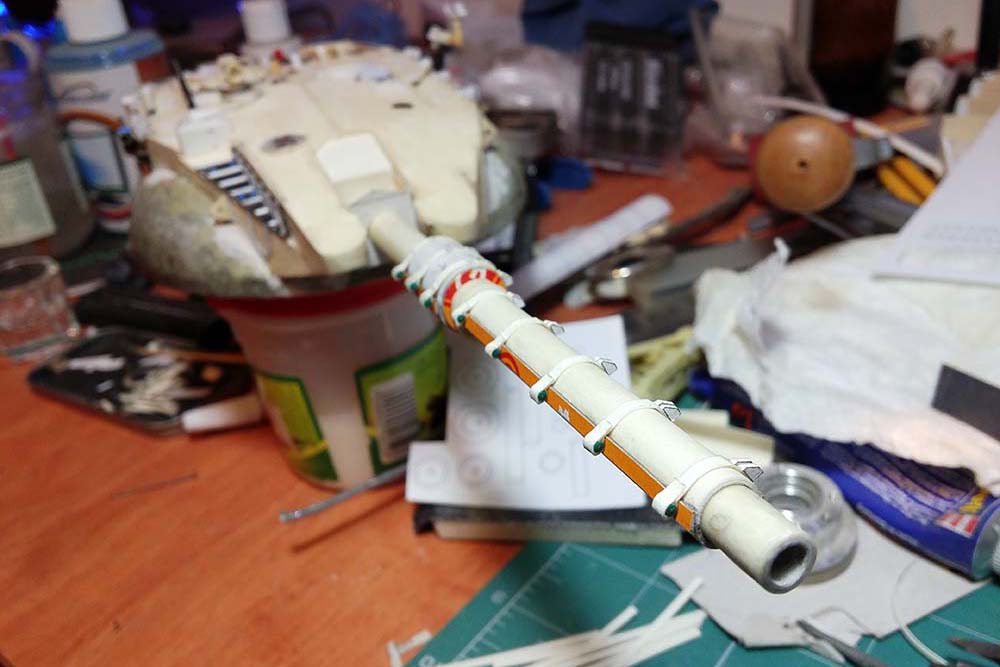

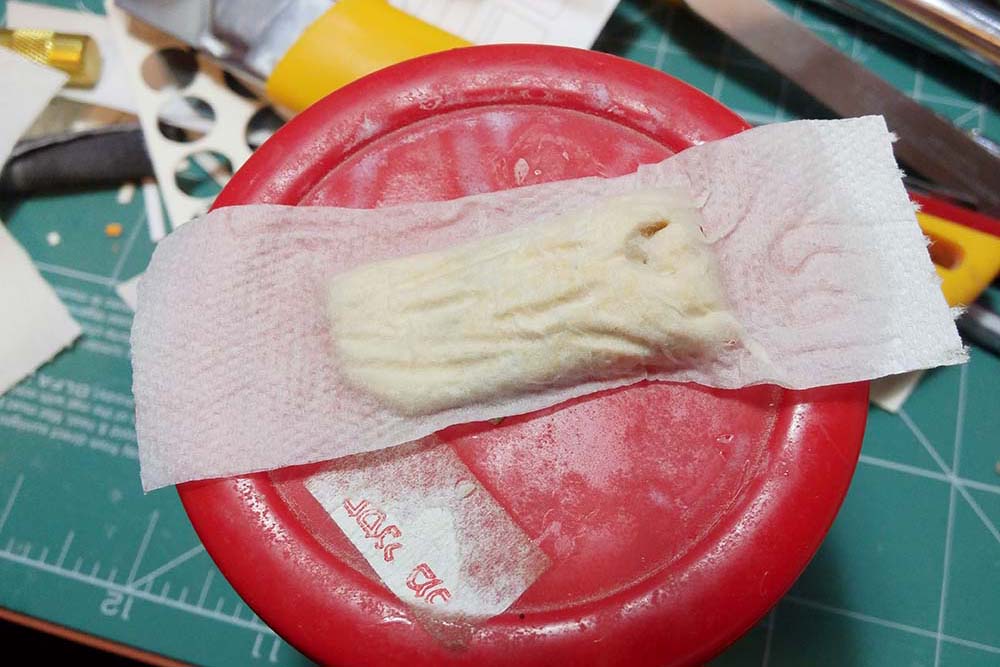

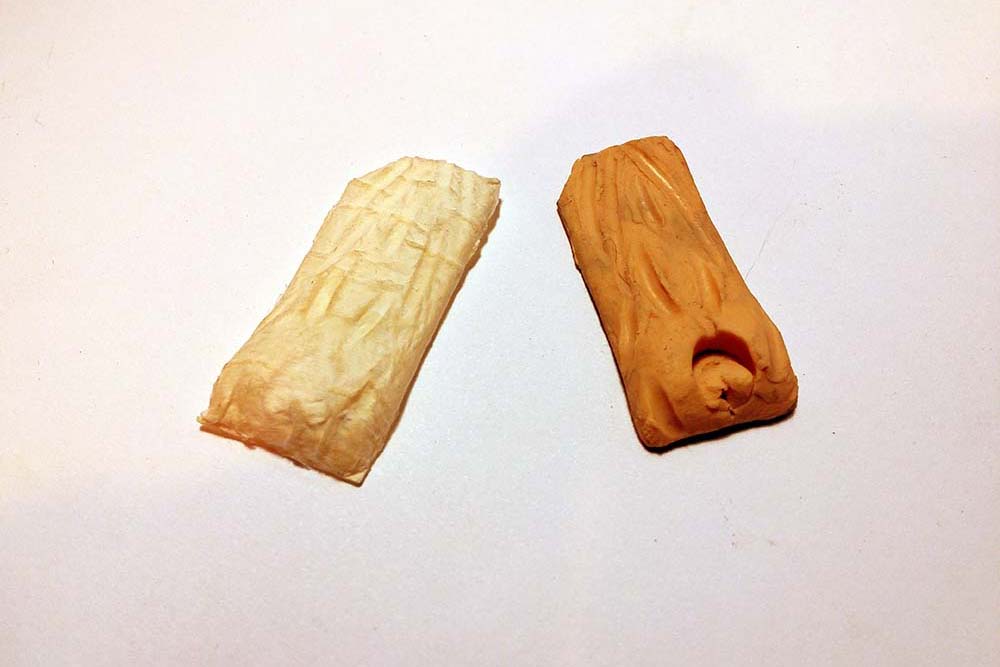

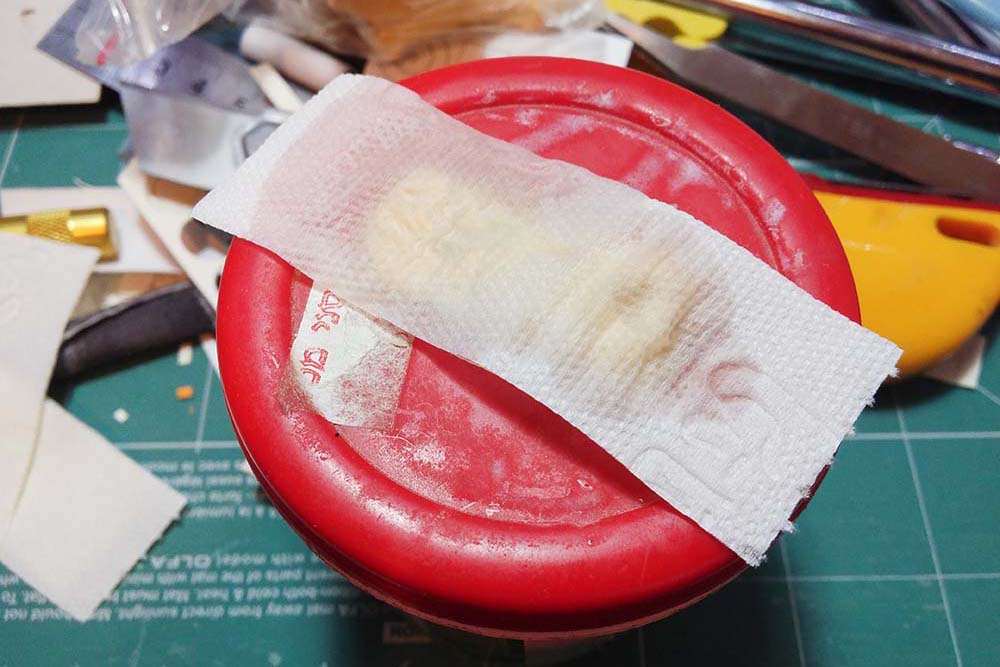

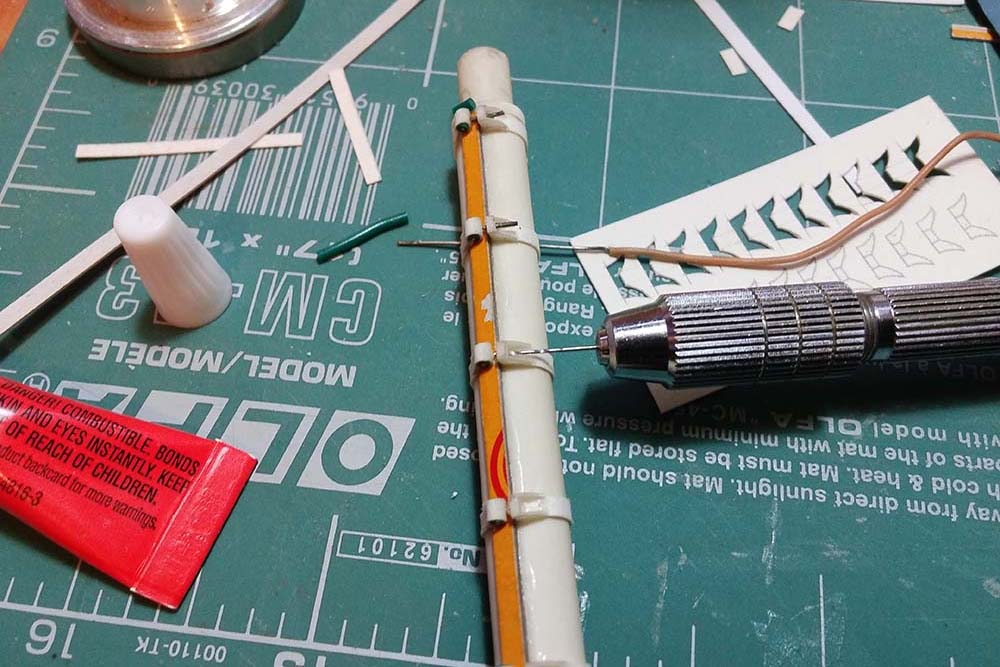

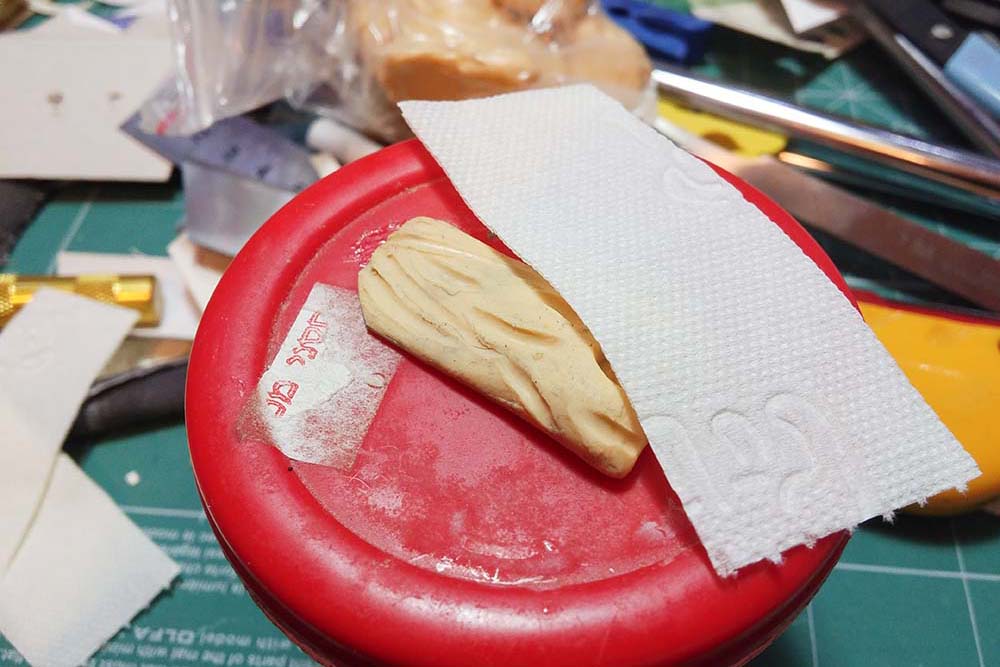

   Изготовление защиты от пыли. Банально леплю из пластилина Туалетная бумага в два слоя Сушка уже без фена, своим ходом. Отделяю маску от пластилина Прохожу супер клеем. Защита готова.

Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[anonym_wObGFKY39XXU]



27 Ноя 2016 - 10:16 пользователь mAverick_UT2k4 сказал:

Немного переоценил свои возможности. Думал орудие сварганю в течении дня. Ан нет, не хватило и трех дней. Получилось много фото. Но отсеивать не буду. Может кому и пригодится.

   Итак! Выбираю нужную мне по диаметру секцию из телескопической антенны с учетом толщины бумаги. Накатываю первый базовый слой из ватманаВсе смачиваю водой. Фиксирую любой нитью Сушу феном. База готова Второй слой акварельная бумага. Процедура та же Промазываю первый слой ПВА и накатываю второй. Нить, фен Дальше покрытие супер клеем и шлифовка наждачкой 360

Дальше не интересный процесс сборки

   Изготовление защиты от пыли. Банально леплю из пластилина Туалетная бумага в два слоя Сушка уже без фена, своим ходом. Отделяю маску от пластилина Прохожу супер клеем. Защита готова.



Шикарный ствол. Отличный метод сборки!



[ANT24]

Кончай замарачиватсяЗафигач всё синей изолентой



[mAverick_UT2k4]

27 Ноя 2016 - 15:22 пользователь ANT24 сказал:

Кончай замарачиватсяЗафигач всё синей изолентой



Это потом. Когда уже гусли приляпаю Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[anonym_O4ORZUgxUSKg]

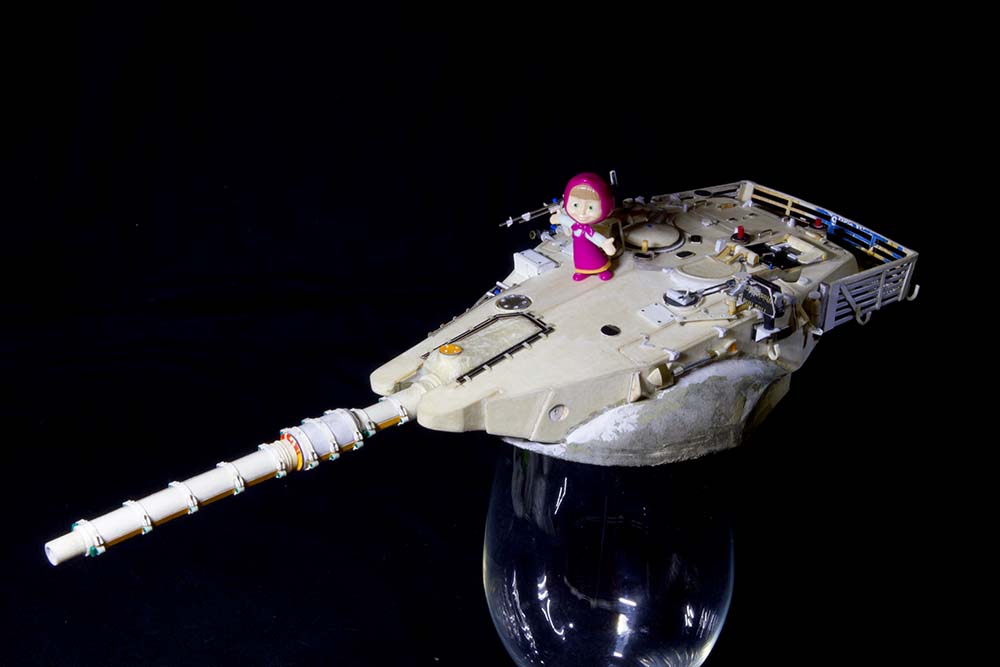

Машка в тему  (женский экипаж)

[mAverick_UT2k4]

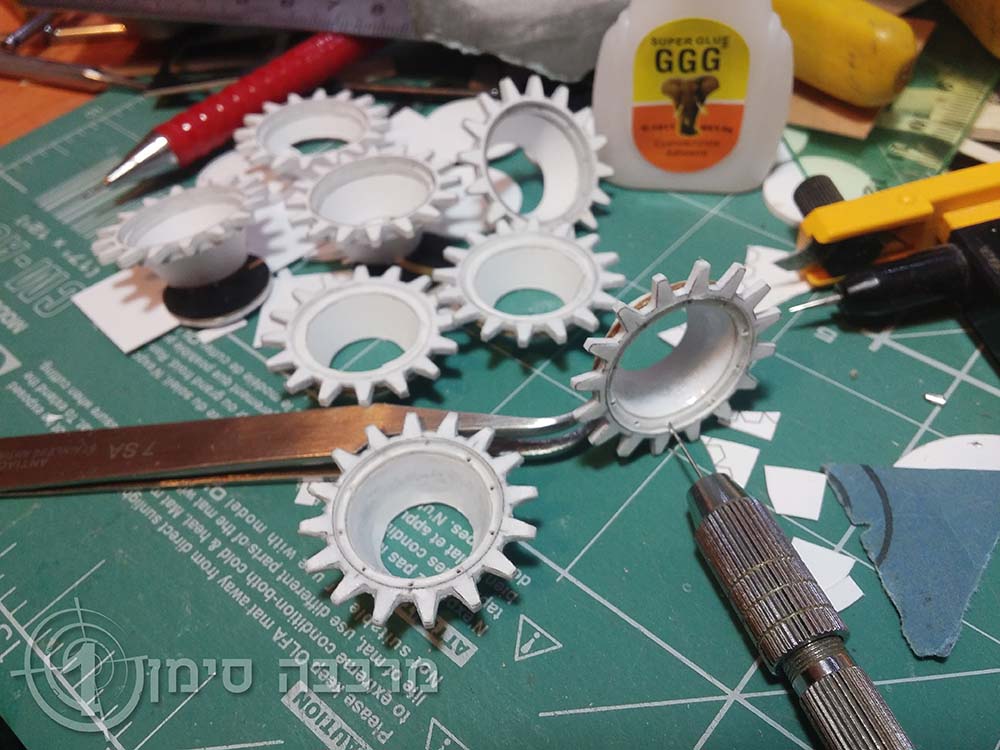

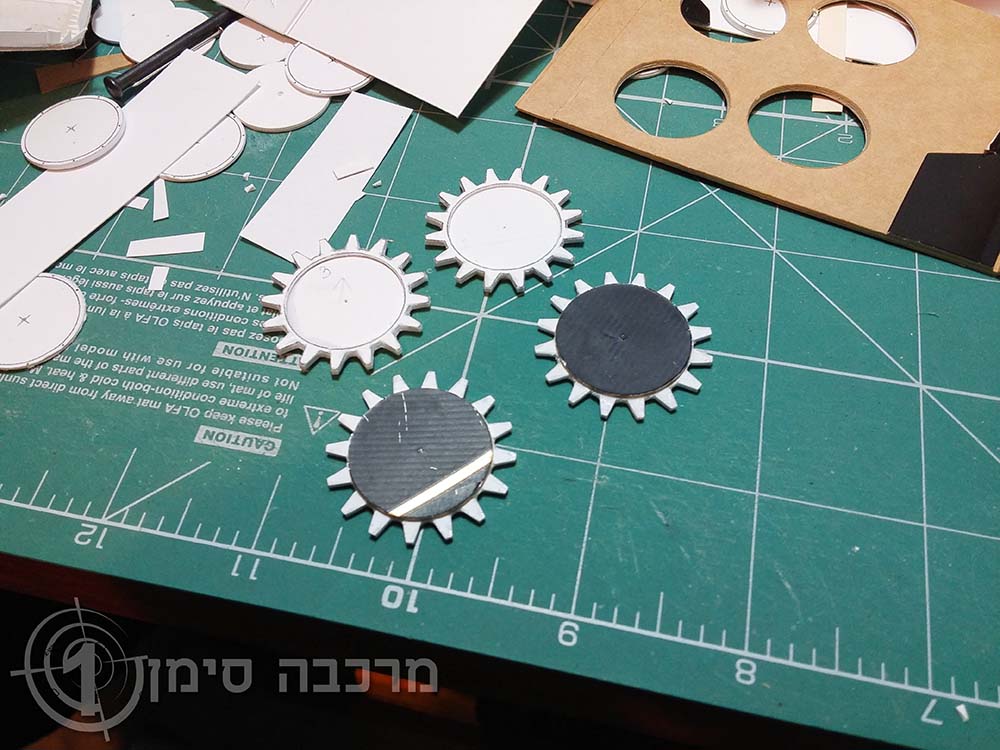

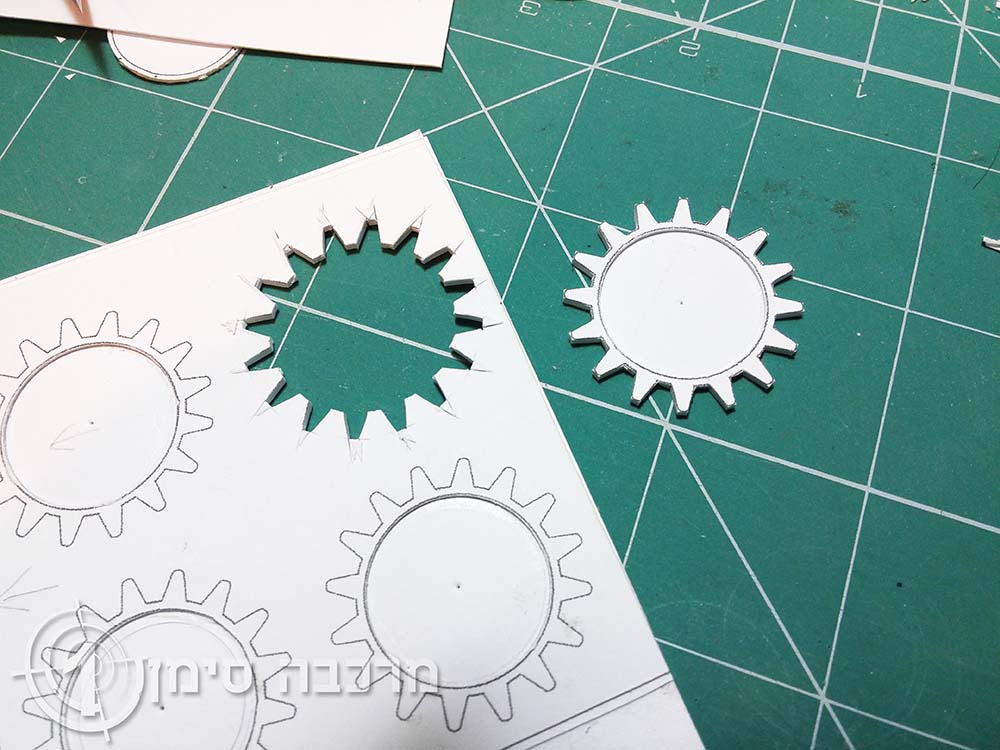

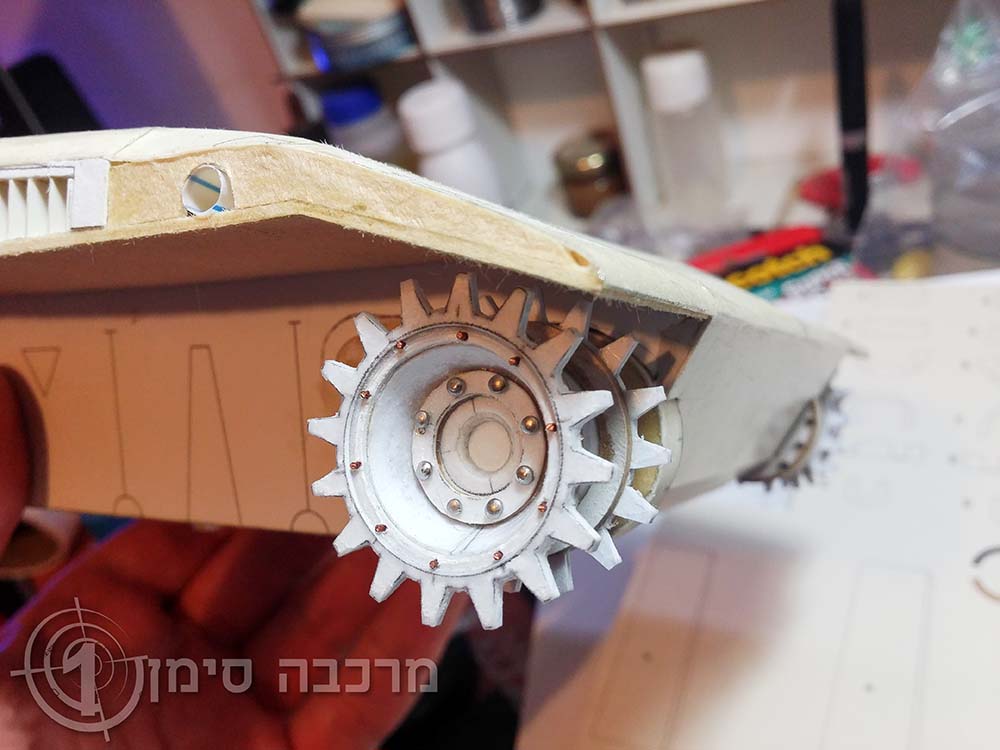

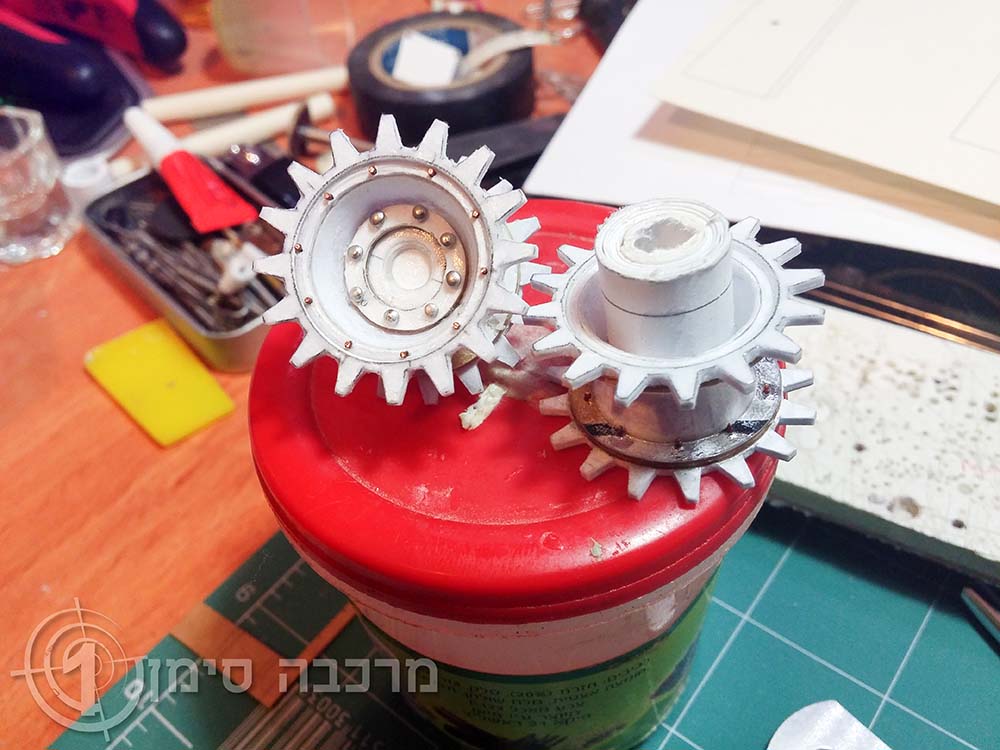

Ведущие звездочки вышли не с первого раза. Использовался плотный ватман.

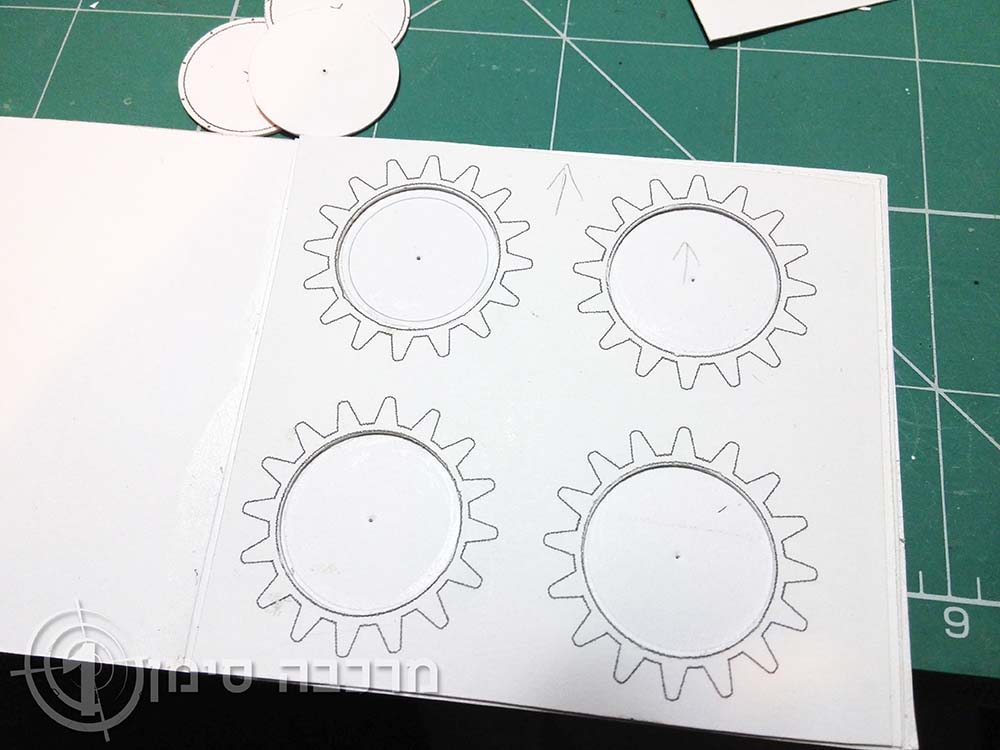

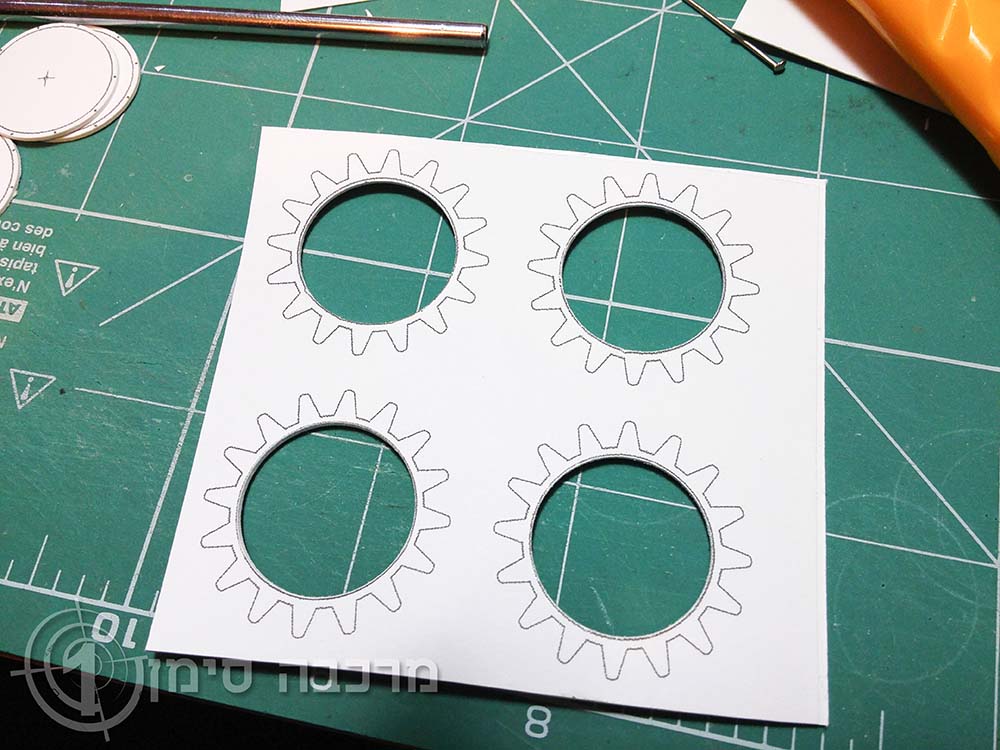

Склеил 2 слоя ватмана и вырезал круги Наклеил это дело еще на 2 слоя Вырезал наружный периметр Толщина получилась 1,5мм.

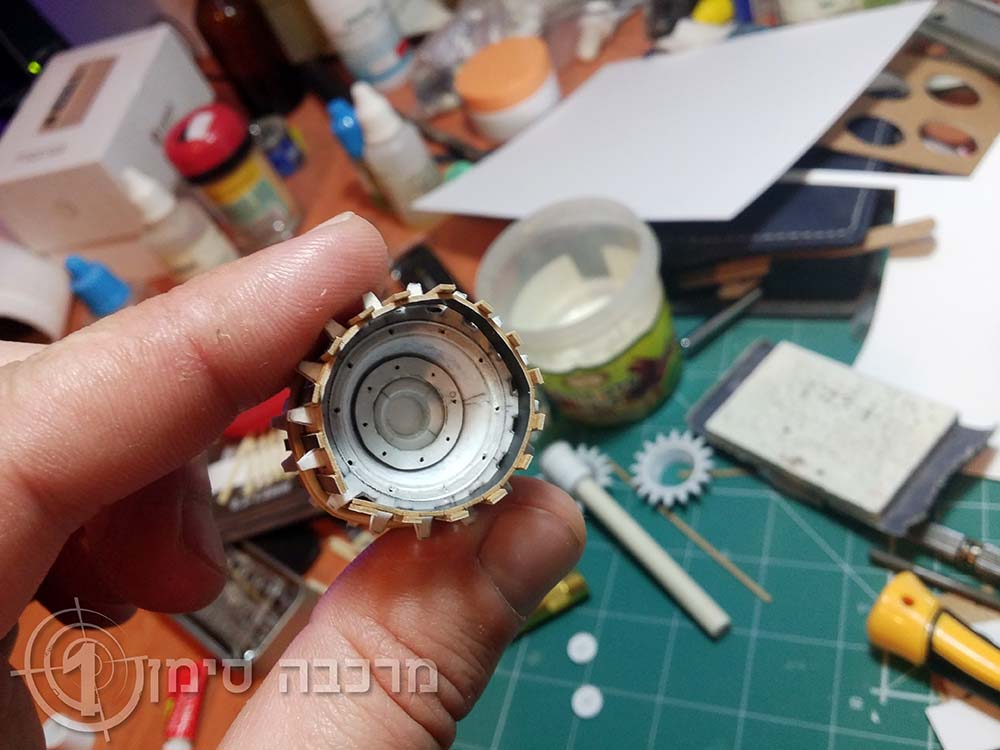

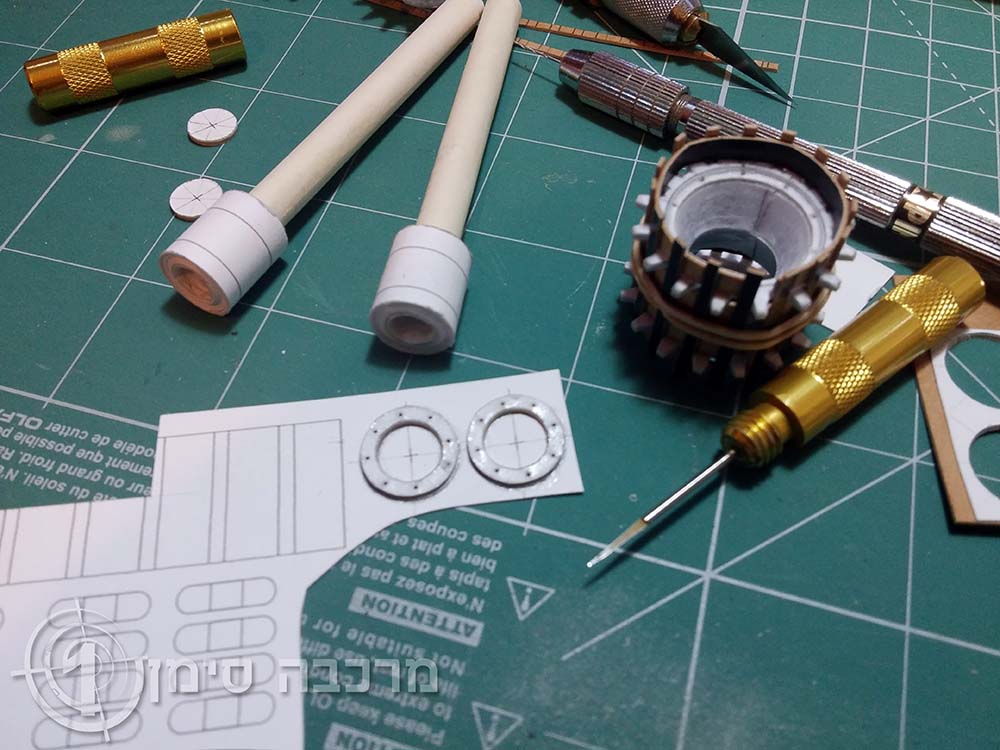

Подклеил сзади круг из картона 0,5мм и уже в этой слоенке вырезаю круг меньшего диаметра. Дальше сборка остальной мелочи

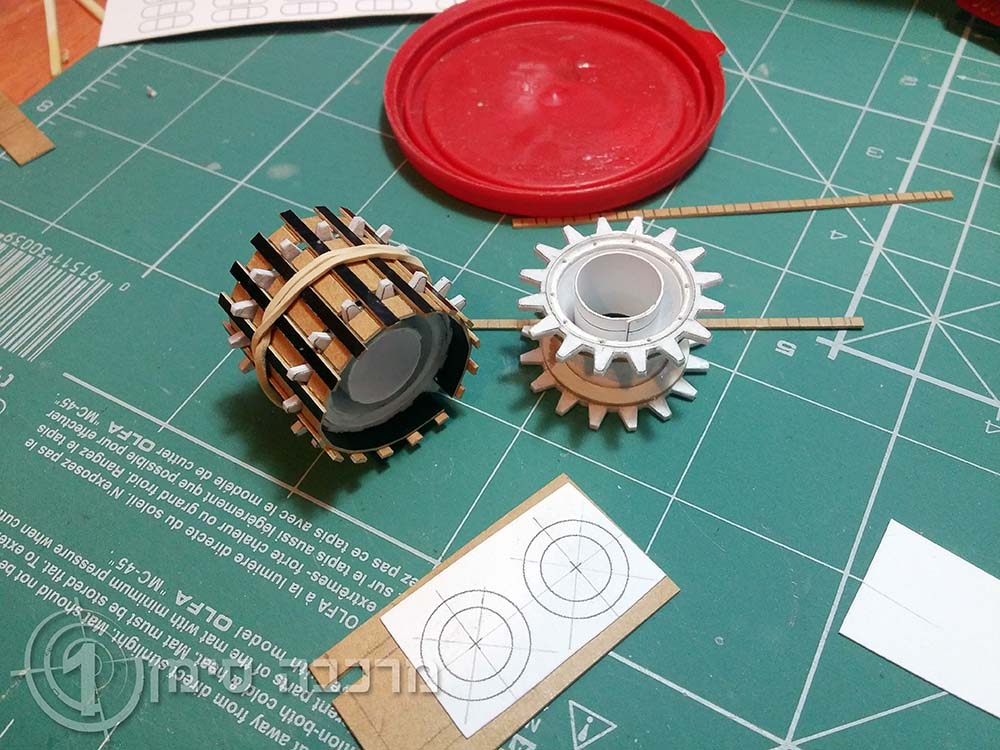

Для монтажа готовых половинок опять соорудил не хитрый каркас Опять сборка Готово



Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[Rocot]

Нам бы побольше , все же интересно =)



[mAverick_UT2k4]

03 Янв 2017 - 10:43 пользователь Rocot сказал:

Нам бы побольше , все же интересно =)





Все будет! Есть много материала, но все вразброс. На освещение какого то законченного узла не хватает.

[ZeT_Pz_Ivan]

Шедеврально!  Успехов вам! я к публике присоединяюсь!

[anonym_DumbZshFqQjj]

Одна из крутейших строек, увиденных мною за последний год! С величайшим удовольствием понаблюдаю!

[mAverick_UT2k4]

04 Янв 2017 - 23:46 пользователь ZeT_Pz_Ivan сказал:

Шедеврально!  Успехов вам! я к публике присоединяюсь!



05 Янв 2017 - 08:35 пользователь iProkaza сказал:

Одна из крутейших строек, увиденных мною за последний год! С величайшим удовольствием понаблюдаю!

Спасибо, мужики! Буду стараться оправдать ваше внимание!

[mAverick_UT2k4]

Подвеска и амортизаторы. Если что то не так назвал,-поправьте. В терминах не силен, за одно и подучу.  Издание предлагает пустотелую конструкцию. Меня такой вариант не устраивает. По предыдущим моделям выяснилось, что ходовая это самая хрупкая часть и ненадежная часть в модели. При одевании гусениц все становится подвижным. Потому тут решил максимально усилить конструкцию ходовой и не допустить полости по возможности.

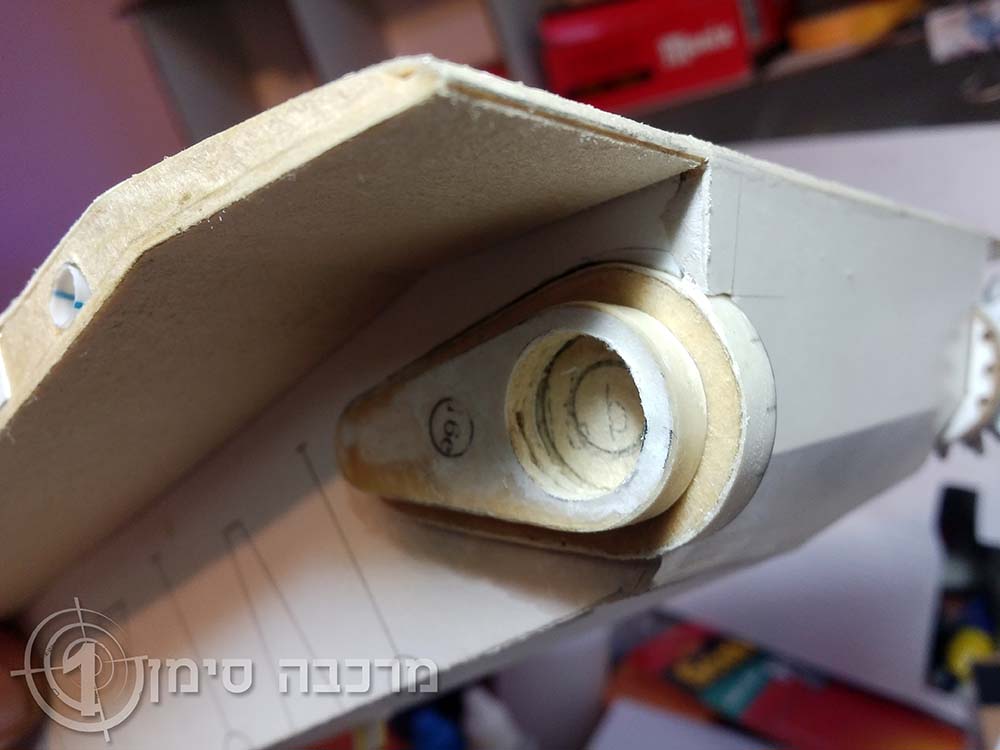

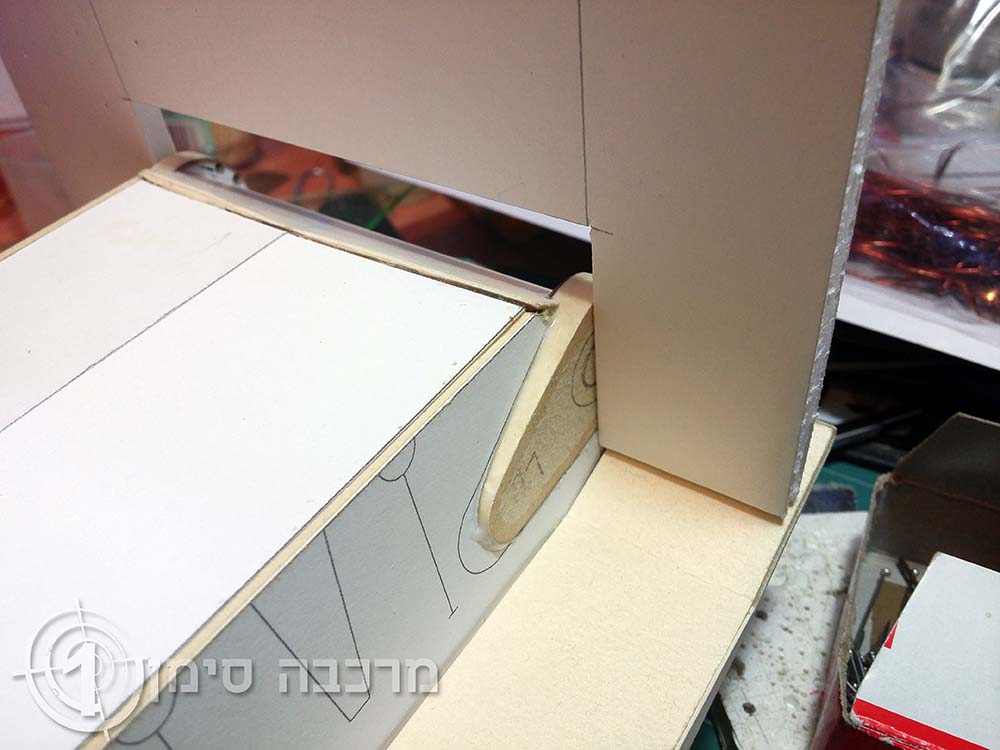

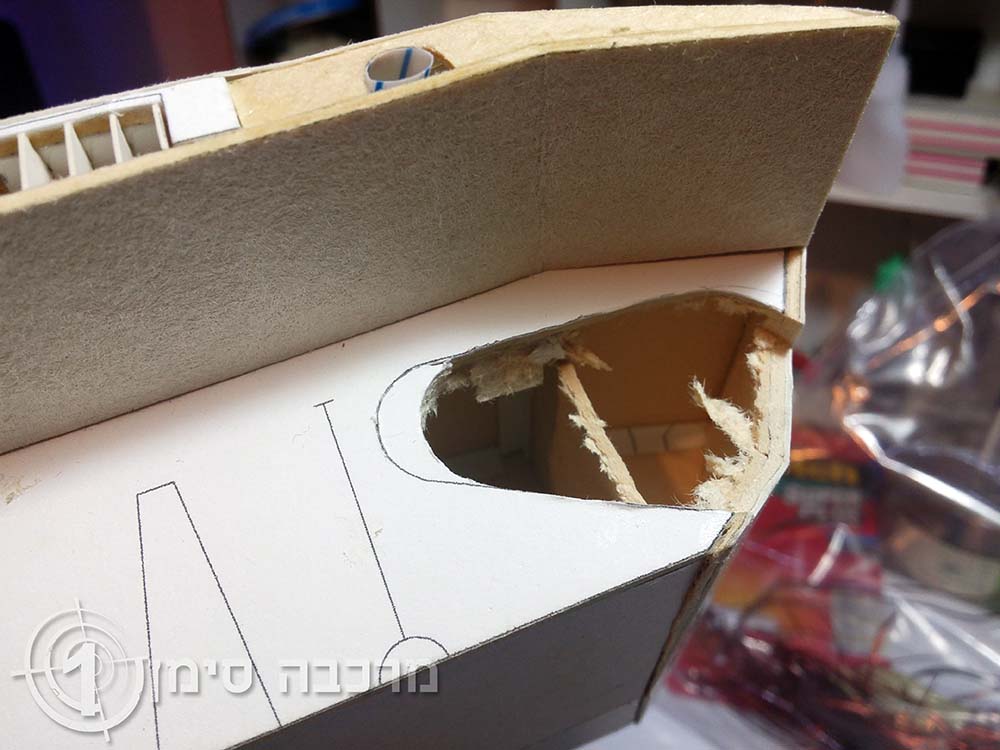

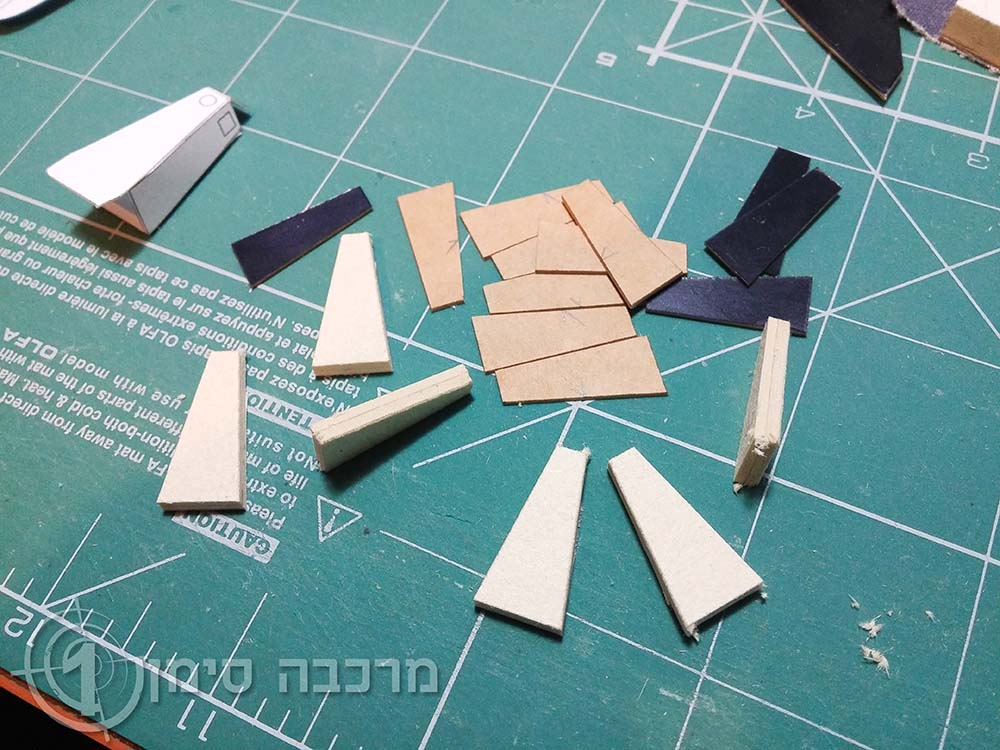

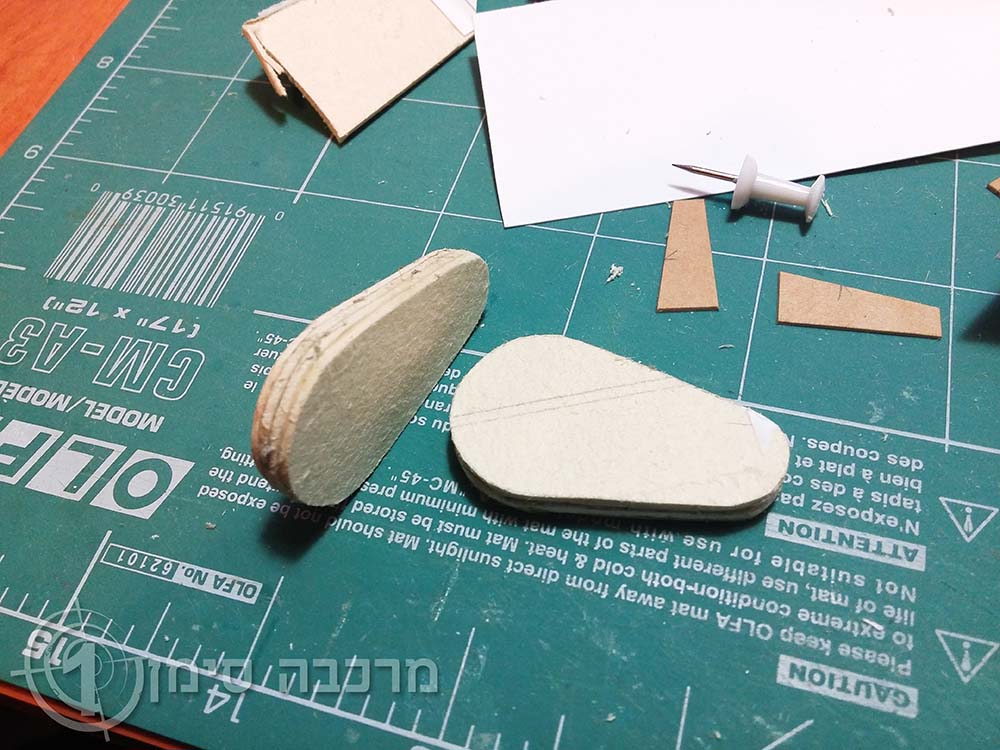

   Заполняю пустоту картоном Тут пришлось грубо вмешаться Опять нехитрая приспособа для фиксации под нужным углом

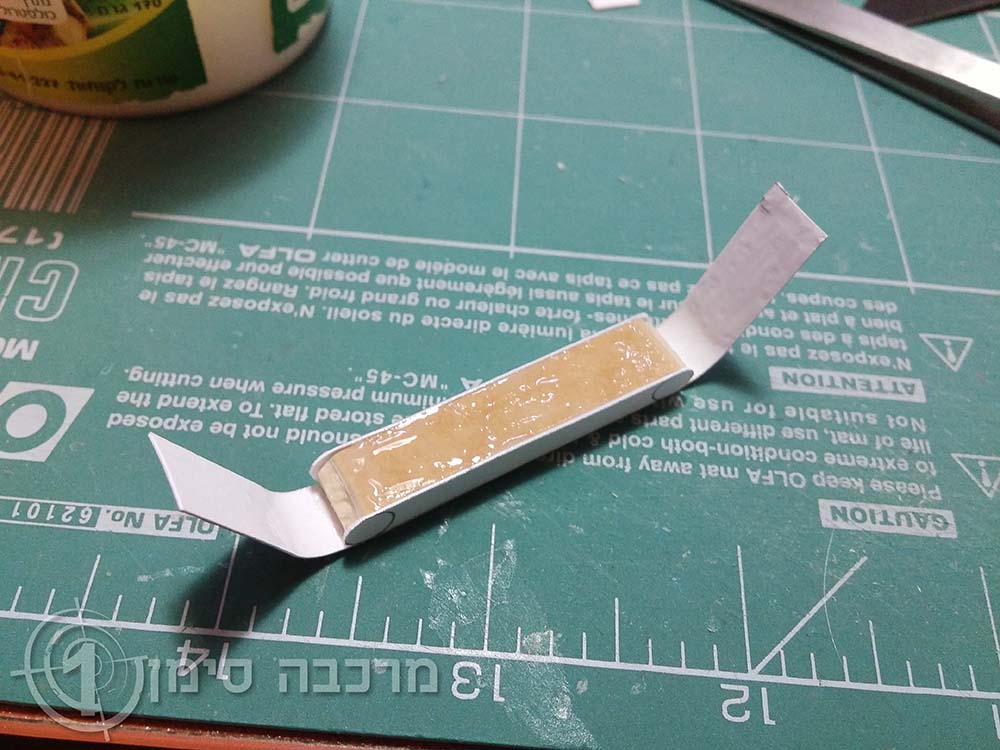

Подвеска. Так же заполнение полости картоном. В него будут вставлены оси катков Это уже в сборе

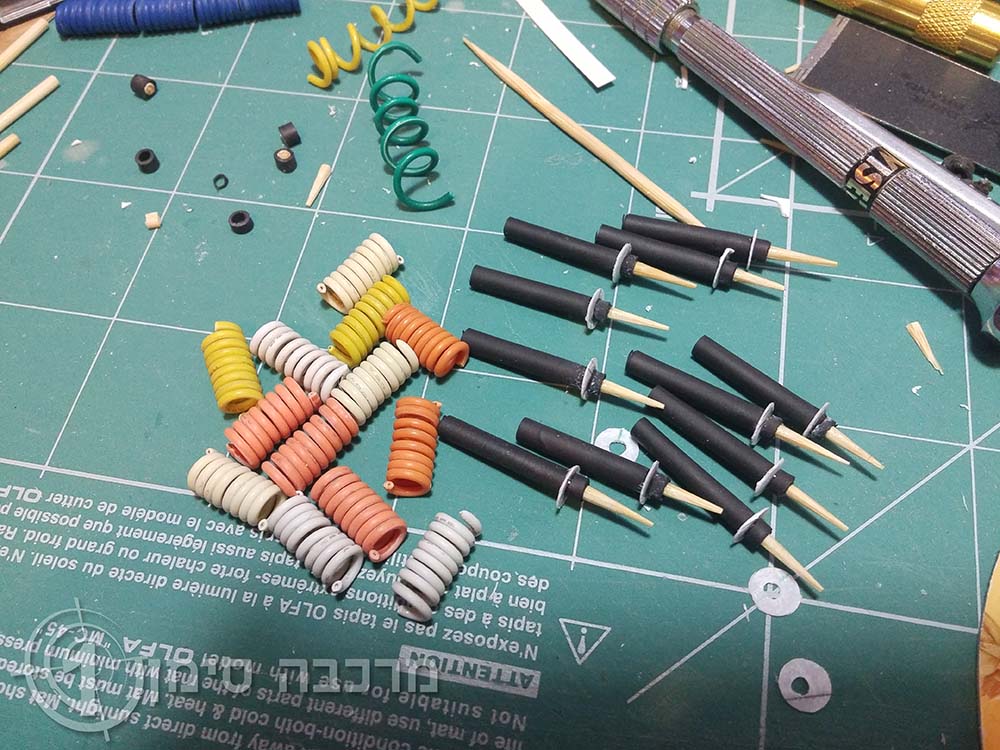

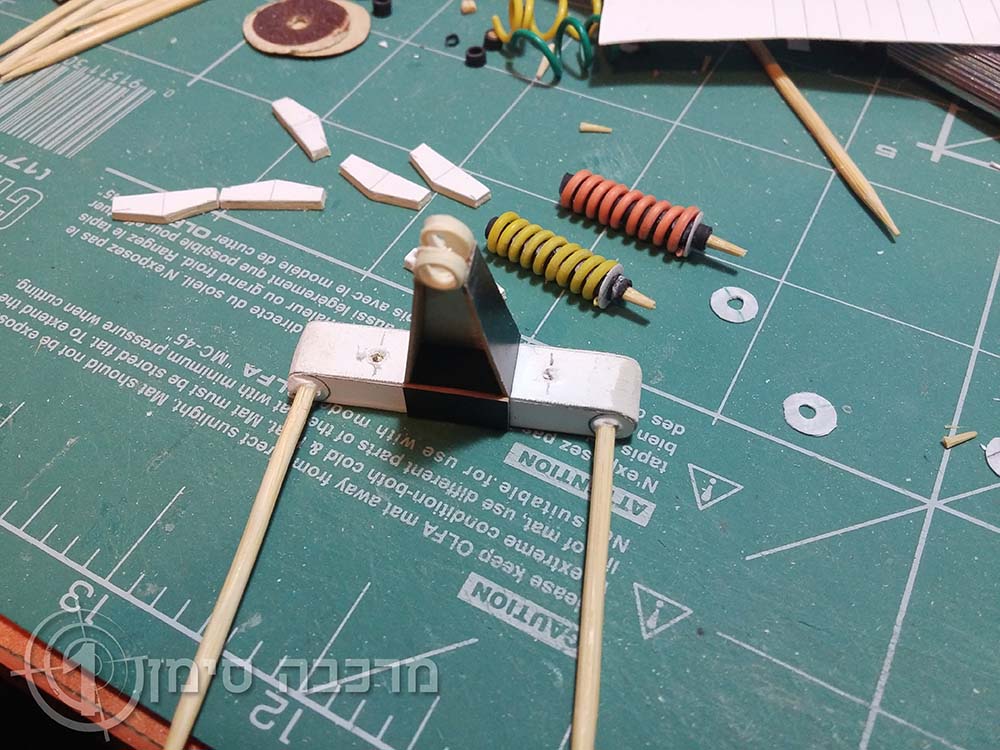

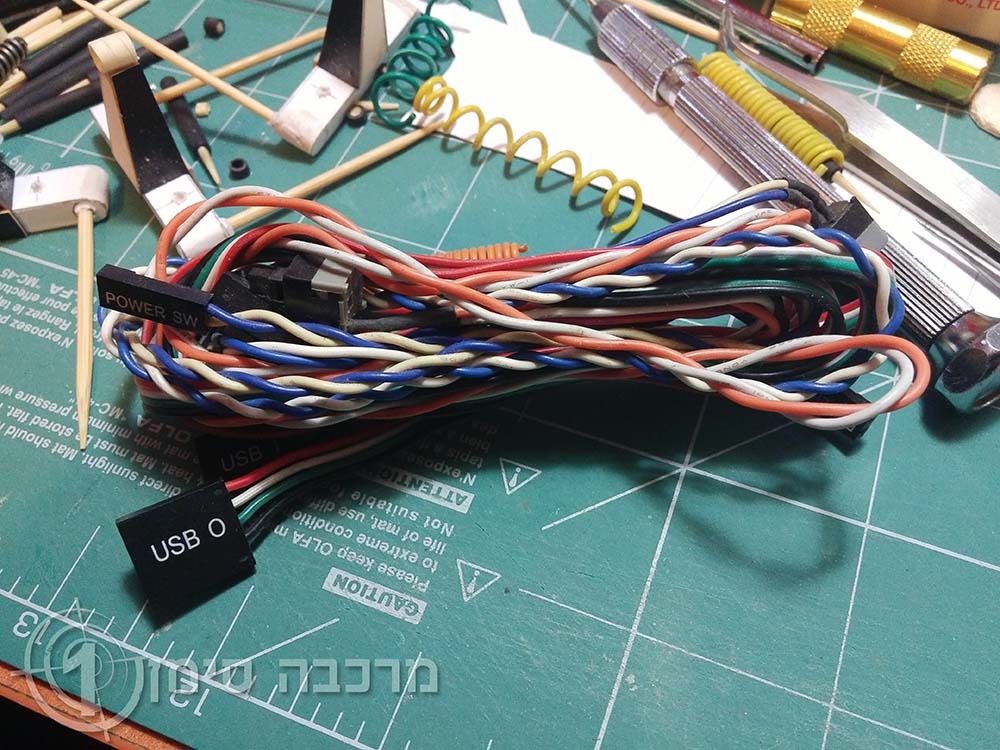

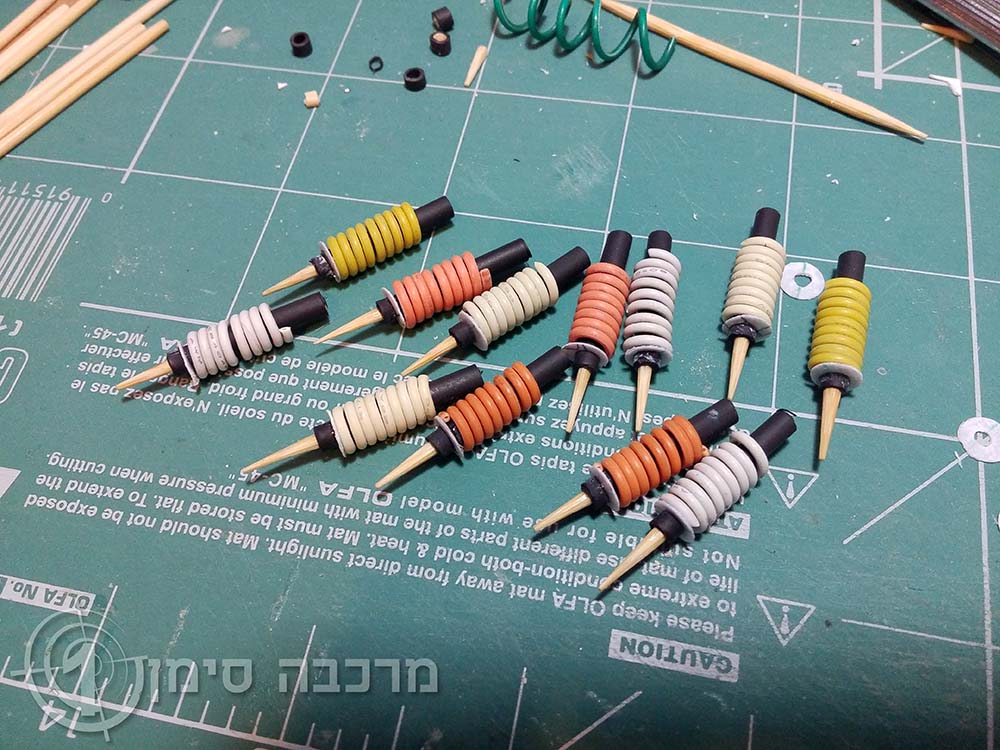

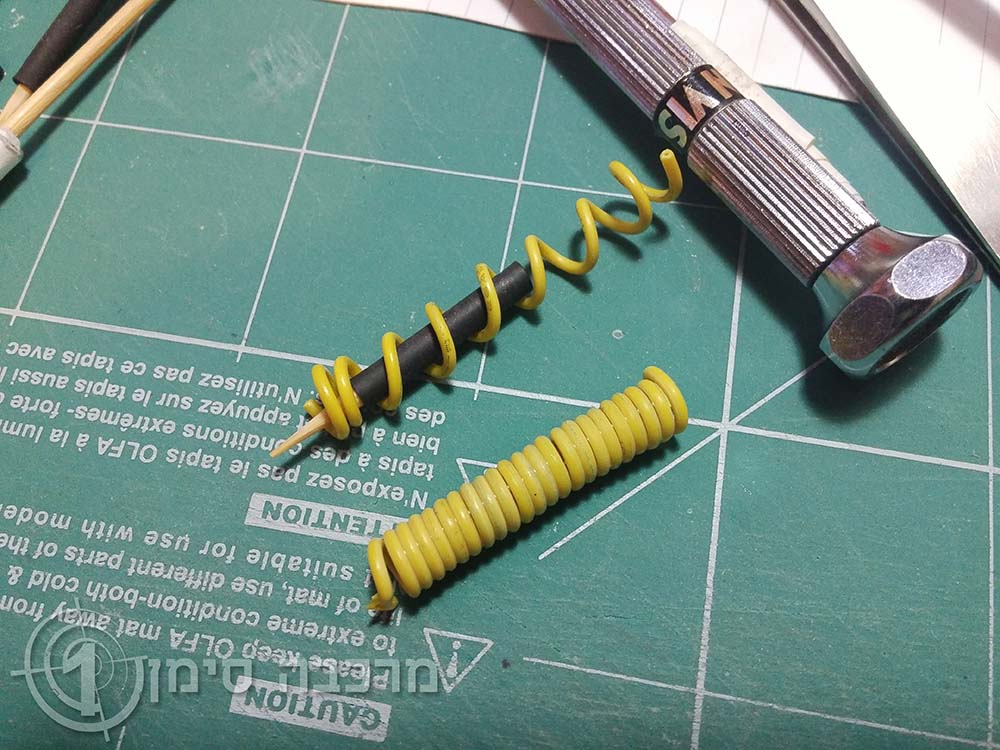

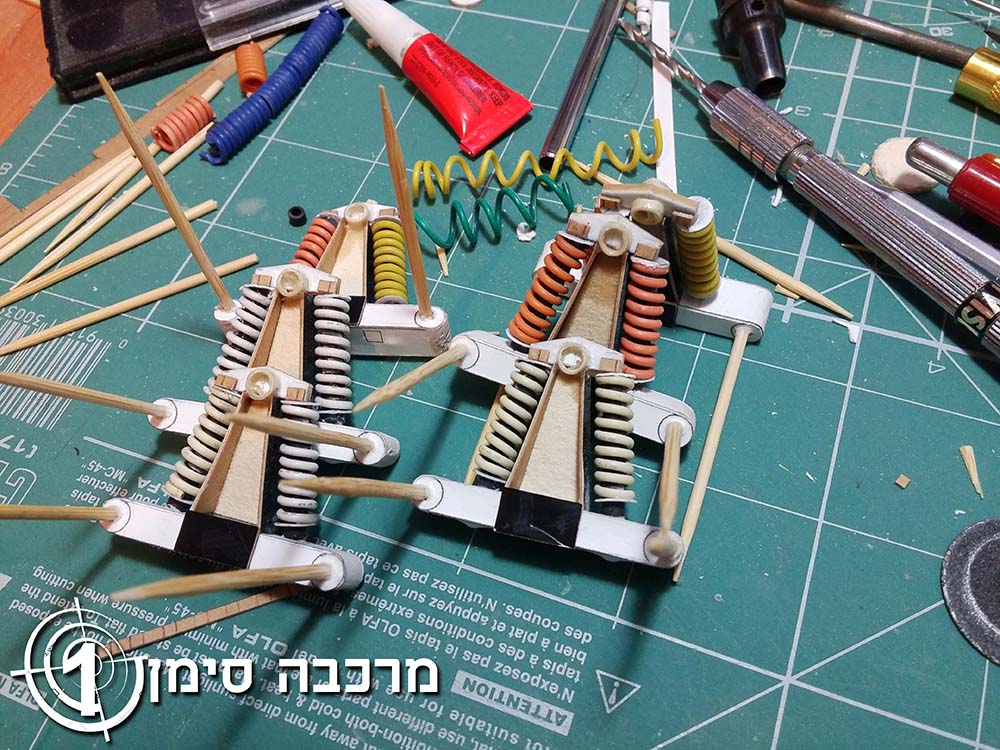

Пружины. Проволоку нужного диаметра не нашел. Были только провода Но! Эта пакость не держит форму и все время стремится раскрутиться. Наматываю на нужный диаметр и в кипяток на 2 минуты Изоляция дубеет и результат достигнут Нарезал Одел Провод легко растягивается на нужную длину. Все это дело монтирую и получаю вот такую подвеску Да, не достиг того качества, которого хотел. Но надеюсь, что когда встанут катки и бортовые экраны, это дело в глаза особо бросаться не будет.

Изменено 17 сентября, 2024 пользователем mAverick_UT2k4

[anonym_8dJJCsaZrDSA]

Зазора между зубьями звездочки и надгусеничной полкой достаточно ?
