PzKpfw 747 (T-34), на основе WOT, 1/50

[Parovoznik78]

Доброго всем дня.

Представляю Вашему вниманию трофейный советский танк Т-34 на службе у германской армии PzKpfw747.

Идея создать трофейный танк возникла при поиске исходных данных и фотоматериалов для создания легендарной тридцатьчетверки:

http://forum.worldoftanks.ru/index.php?/topic/1721059-т-34-76-образца-1940г-закаленный-в-боях-150-wot/page__p__41975465#entry41975465

Правда процесс слишком затянулся и занял 3 месяца, итак:

За основу был взят танк Т-37-76 образца 1943г. По легенде брошенный советский танк был захвачен наступающими частями немецкой армии и отправлен на один из ремонтных заводов, допустим в Харьков. (Во время Великой Отечественной войны оккупированные Харьковский тракторный и Рижский заводы занимались ремонтом Т-34).

На машину повесили боковые экраны, установили боковые ящики ЗИП, укомплектовали шанцевым инструментом, домкратом, огнетушителем, брезентом, установили штатную светомаскировочную фару Notek, навесили запасные траки. На башню установили "сундук Роммеля" и штатную немецкую комбашенку.

Модель окрашена в принятый немецкой армией цвет Dunkelgrau.

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-38123000-1461874099_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-81174400-1461874128_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-40137300-1461874145_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-11960800-1461874157_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-15222000-1461874174_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-05063800-1461874194_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-33856500-1461874380_thumb.jpg

В компании с своим братом:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-67837200-1461874441_thumb.jpg

Несколько крупных планов:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-04535800-1461874469_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-03607200-1461874510_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-83233400-1461874527_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-02012300-1461874540_thumb.jpg

Рассказ о том как собиралась модель в следующем посте.

[Parovoznik78]

Процесс создания

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-93291300-1461876897_thumb.jpg	Начало стандартное для всех моделей. Берем две половинки: Верх и низ корпуса. В нижнюю половину внутрь вставляем ребра жесткости и «цилиндр» для декоративного обрамления посадочного места башни.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-28828200-1461876987_thumb.jpg	Получаем "тело" модели.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-42146800-1461877045_thumb.jpg	После соединения половинок корпуса к верхней части (так же как и к верхней половине башни) приклеиваем клапаны для более плотного и качественного присоединения следующих элементов. В данном случае - крыльев и основания башни.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-54301200-1461877189_thumb.jpg	Далее вырезаем и придаем нужную форму крыльям и боковым экранам. Крылья можно сделать прямыми и закругленными. В данном варианте - прямые. В боковых экранах сделаны надрезы для придания объема. Собран боковой ящик ЗИП для примерки.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-77808700-1461877345_thumb.jpg	Собираем крышку моторного отсека. И начинаем «обвешивать» корпус деталями на выбор: Запасные траки, пулеметное гнездо, буксировочные крюки, домкрат, брезент и кожухи выхлопных труб.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-90782400-1461877434_thumb.jpg	Вот они в сборе
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-92183300-1461877475_thumb.jpg	Устанавливаем детали на корпусе. Установлены петли на лючки. Для придания правильной формы петли следует согнуть с выделением «соединяющей скобы».
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-34934800-1461877663_thumb.jpg	Вырезаем оставшуюся мелочевку, придаем нужную форму и устанавливаем на свои места.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-66021100-1461877729_thumb.jpg	приступаем к сборке башни. Вырезаем основные элементы каркаса. Нужные детали подклеиваем на картон. Перед склейкой подкрашиваем торцы. Я использовал гуашь, смешивая черный и белый цвета.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-02777100-1461877874_thumb.jpg	Переходим к командирской башенке, наклеиваем на картон основные детали, вырезаем и собираем "слоеный пирог". Собираем "сундук Роммеля" и основани башни.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-51532500-1461878104_thumb.jpg	далее приступаем к маске орудия. Вырезаем, придаем нужную форму (я использовал обратную сторону кисточки, чтобы сделать полукруглые детали, перекатывая их кисточкой между пальцами)
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-03020700-1461878251_thumb.jpg	Все детали башни собираем в единое целое, проверяем кривизну ствола, центрируем и жестко фиксируем пока клей не схватит.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-75402700-1461878371_thumb.jpg	Переходим к ходовой. Пожалуй это самое сложное для меня место. Отступив от правил сборки катков, предложенных в брошюре, сделал свою схему.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-83697400-1461878472_thumb.jpg	Для начала подготавливаем "ванночки", вырезаем и склеиваем цилиндры катков, обода и детали осей.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-65536100-1461878625_thumb.jpg	В своей моделе решил реализовать катки трех видов: обрезиненные ранние и поздние и сталинградские стальные.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-30056000-1461878761_thumb.jpg	При установке катков в ванночки следует обратить внимание на расположение теней и стыков. В итоге вот что должно получиться.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-01480000-1461878878_thumb.jpg	Вот промежуточное фото процесса сборки.
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-41147500-1461878989_thumb.jpg	И завершающий этап - подставка. Собираем корпус, приклеиваем дно и таблички наименованием. Водружаем модель и ставим на полку для обозрения родственникамhttps://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif



Изменено 28 апреля, 2016 пользователем Parovoznik78

[Dzirt200]

аплодисменты стоя!!!

[anonym_q5BTTyhIiES6]

моя хотеть данный агрегат ввиде премиум-танка в игру https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif

или НЕИСТАРИЧНА????https://forum-mt-prod.lesta.ru/emoticons/Smile_veryhappy.gif

[MaestroT34]

Хорошая работа! +

[Parovoznik78]

28 Апр 2016 - 23:55 пользователь Rapiroz сказал:

моя хотеть данный агрегат ввиде премиум-танка в игру https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif

или НЕИСТАРИЧНА????https://forum-mt-prod.lesta.ru/emoticons/Smile_veryhappy.gif



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-34977863-0-22109700-1461879520_thumb.jpg

только свастику в фотошопе замазал.

[perepe4atnikov]

В целом хорошо, но есть косяк:

Деталь 65 приклеена вверх ногами, из-за чего орудие установлено чуть ниже, чем должно быть.

П.С. разве немецкий "танковый серый" у них назывался не panzergrau?



П.П.С. сия фиговинка:

не звуковой сигнал, а светомаскировочная фара Notek.



П.П.П.С

Пользователь сказал:

 шансовым инструментом



https://forum-mt-prod.lesta.ru/emoticons/Smile_amazed.gif

шанцевым! от немецкого "Schanze — укрепление, окоп" https://forum-mt-prod.lesta.ru/emoticons/teacher.gif





Изменено 28 апреля, 2016 пользователем perepe4atnikov

[gralexxl]

Прекрасная работа, молодец! Поправить мелкие замечания в описании и получится отличный гайд. Лови + !

[Parovoznik78]



29 Апр 2016 - 02:02 пользователь perepe4atnikov сказал:

В целом хорошо, но есть косяк:

Деталь 65 приклеена вверх ногами, из-за чего орудие установлено чуть ниже, чем должно быть.

П.С. разве немецкий "танковый серый" у них назывался не panzergrau?



П.П.С. сия фиговинка:



не звуковой сигнал, а светомаскировочная фара Notek.



П.П.П.С



https://forum-mt-prod.lesta.ru/emoticons/Smile_amazed.gif

шанцевым! от немецкого "Schanze — укрепление, окоп" https://forum-mt-prod.lesta.ru/emoticons/teacher.gif

Коллега спасибо. Вовремя поправил. Удалось избежать беды.

1. С орудием помучался. Но путем небольших физических усилий орудие отцентровал и установил горизонтально. На будущее учту.

2. Про цвет вот такая информация:



19 июля 1937 года был издан приказ о том, чтобы при нанесении всех типов камуфляжа использовались только цветаNr.45 Dunkelbraun («тёмно-коричневый»https://forum-mt-prod.lesta.ru/emoticons/Smile_blinky.gif и Nr.46 Dunkelgrau(«тёмно-серый»https://forum-mt-prod.lesta.ru/emoticons/Smile_blinky.gif, нанесённые со сглаженными краями. Транспортные средства, окрашенные ранее по шаблону Buntfarbenanstrich, перекрашивать по новым правилам не следовало, за исключением тех ситуаций, когда перекраска требовалась в любом случае. 7 ноября 1938 года был отдан приказ о том, что все транспортные средства должны перекрашиваться силами солдат согласно новому шаблону. Кроме того, было указано, что данный шаблон тёмно-коричневого цвета (Dunkelbraun Nr.45) должен наноситься на одну третью часть площади покрытия тёмно-серого цвета (Dunkelgrau Nr.46).

От начального до среднего периода войны, а также африканские разновидности камуфляжа

12 июня 1940 года вышел приказ о собственном производстве краски в войсках вместо покупки у поставщиков. Этот же приказ определял производство только тёмно-серой краски (Dunkelgrau). 31 июля 1940 года для экономии краски было приказано окрашивать танки исключительно в тёмно-серый цвет Dunkelgrau Nr.46. 10 февраля 1941 года краскаDunkelgrau Nr.46 была переименована в Dunkelgrau RAL7021.

В принципе это один цвет по RAL7021.

3. Фиговинку спутал с "гудком". В тексте поправил.

4. И про "шанс" я понял и исправил на Schanze.



Изменено 29 апреля, 2016 пользователем Vovch

[anonym_tXW2u8lGMEV6]

Прекрасная работа.Но у меня вызвал сомнение сундук Роммеля.Ставили ли его на Т-34?В инете мне ни одной фото не попалось с ним.По идее он может нарушить баланс с орудием.

[Lyolik_O]

29 Апр 2016 - 16:54 пользователь vedmak37 сказал:

Прекрасная работа.Но у меня вызвал сомнение сундук Роммеля.Ставили ли его на Т-34?В инете мне ни одной фото не попалось с ним.По идее он может нарушить баланс с орудием.



Да ладно. Ранец Роммеля даже с инструментом потянет максимум на 100 кг. Для башни с орудием общей массой в 3-4 тонны этот небольшой "балласт" ничего не изменит.

[anonym_KXtexKwIzUf7]

Прекрасная работа. А когда можно будет скачать выкройки данного "агрегата", и будет ли камуфлированная версия? Да, и в журнале Арсенал-Коллекция 2012-03 очень интересная статья  по поводу трофейных Т-34.

[VKedax57]

Отличная сборка и ретекстур,но мне очень бы хотелось иметь на полке данный агрегат,т.к. я немцефил(да-да я знаю что типо не патриот и все дела,но я думаю все согласятся что у них были реально крутые проекты), так вот не могли бы вы поделиться данной развёрткой?

Для связи со мной оставляю ссылку Вконтакте на мой профильhttp://vk.com/id181707748

[anonym_Rk6KEroqgOEb]

Прекрасная робота, поздравляю!

[Parovoznik78]

29 Апр 2016 - 19:54 пользователь vedmak37 сказал:

Прекрасная работа.Но у меня вызвал сомнение сундук Роммеля.Ставили ли его на Т-34?В инете мне ни одной фото не попалось с ним.По идее он может нарушить баланс с орудием.

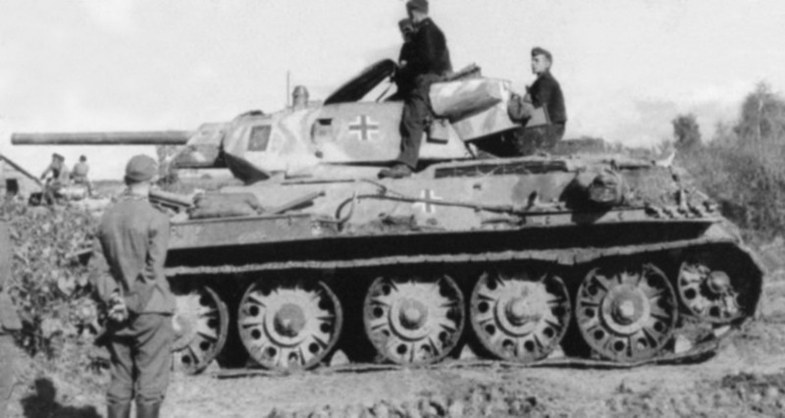

Вроде ставили. Даже фотки есть.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-34977863-0-85506000-1462343299_thumb.jpg



[Parovoznik78]

29 Апр 2016 - 21:15 пользователь N_Den78 сказал:

Прекрасная работа. А когда можно будет скачать выкройки данного "агрегата", и будет ли камуфлированная версия? Да, и в журнале Арсенал-Коллекция 2012-03 очень интересная статья  по поводу трофейных Т-34.



29 Апр 2016 - 23:24 пользователь VKedax57 сказал:

Отличная сборка и ретекстур,но мне очень бы хотелось иметь на полке данный агрегат,т.к. я немцефил(да-да я знаю что типо не патриот и все дела,но я думаю все согласятся что у них были реально крутые проекты), так вот не могли бы вы поделиться данной развёрткой?

Для связи со мной оставляю ссылку Вконтакте на мой профильhttp://vk.com/id181707748



Спасибо за оценку. Думаю скоро увидим новую брошюру. Осталось только в соответствие привести нумерацию деталей выкроек и сборочных схем.
