БТ-7 "UM" 1:72

[Lyolik_O]

04 Дек 2015 - 08:59 пользователь xRUMx сказал:



Во, процесс пошел!

Перед покраской поправь сетку слева. Она у тебя зигзагом пошла.

#60





Она мне давно глаз ест. Пальцем вдавил (плохо клеем была закреплена). Поправлю обязательно, спасибо.

[Lyolik_O]

Итак, приоткрываю завесу интриги. Компанию БТшке на подставке составит немецкий штабной броневичок Sd.Kfz.261. Набор мне понравился, да еще и противогранатные сеточки - травленки. Решил я этот броневичок по сюжету на мине подорвать. Взрыв произошел гораздо раньше, чем состоялась встреча двух этих оппонентов. У броневичка будет собирательный образ, как и у танка. Но из фантазии только сюжет. В остальном фронтовые фото.

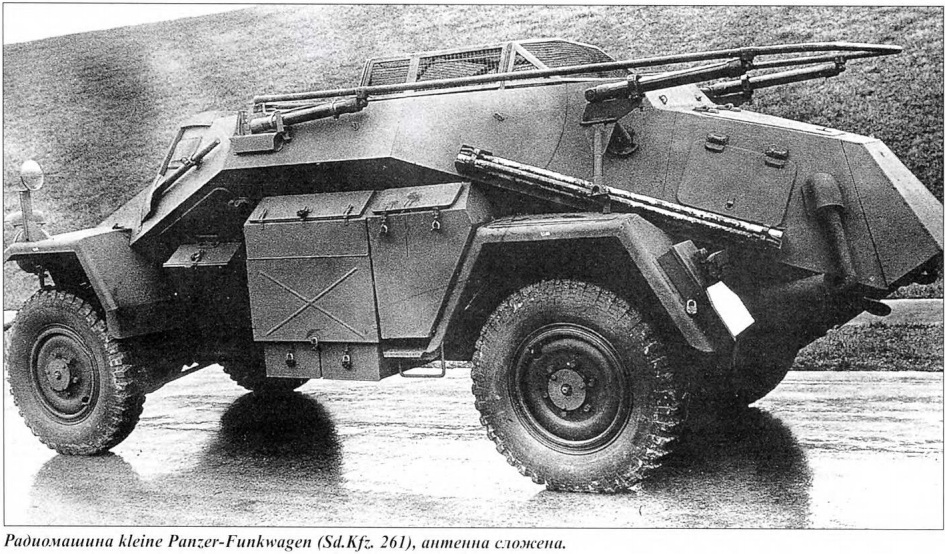

Вот прообразы выбранного мной страдальца.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-71327100-1449362634_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-12243000-1449362661_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-75315700-1449362779_thumb.jpg

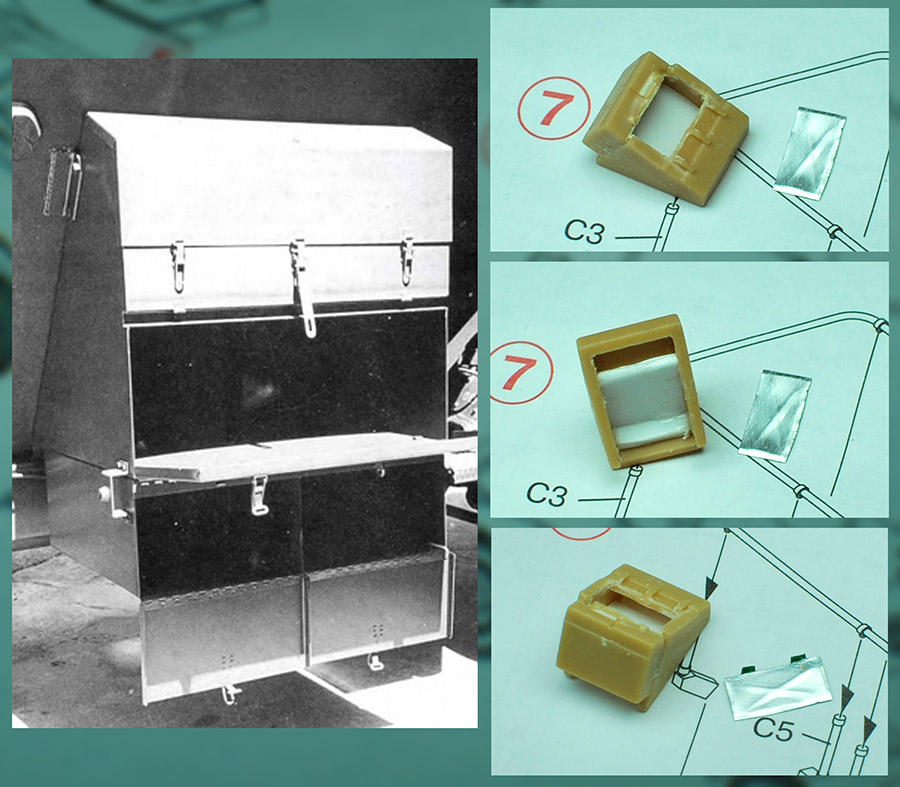

Огромный шкафчик возле дверцы мехвода я решил сделать открытым от ударной вибрации при взрыве.

Срезал нижнюю широкую дверцу, затем прорезал проем. Полость ограничил листовым пластиком.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-39007400-1449362936_thumb.jpg

Новую дверцу вырезал из пивжести, шариковой ручкой проделал ребра жесткости (х)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-20989300-1449362946_thumb.jpg

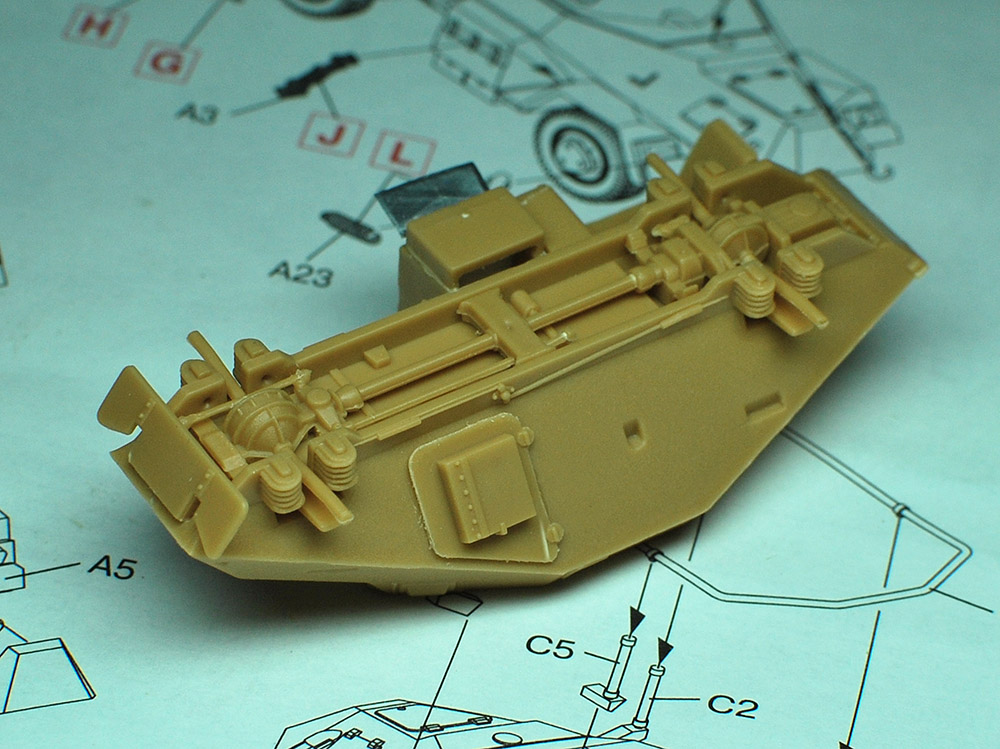

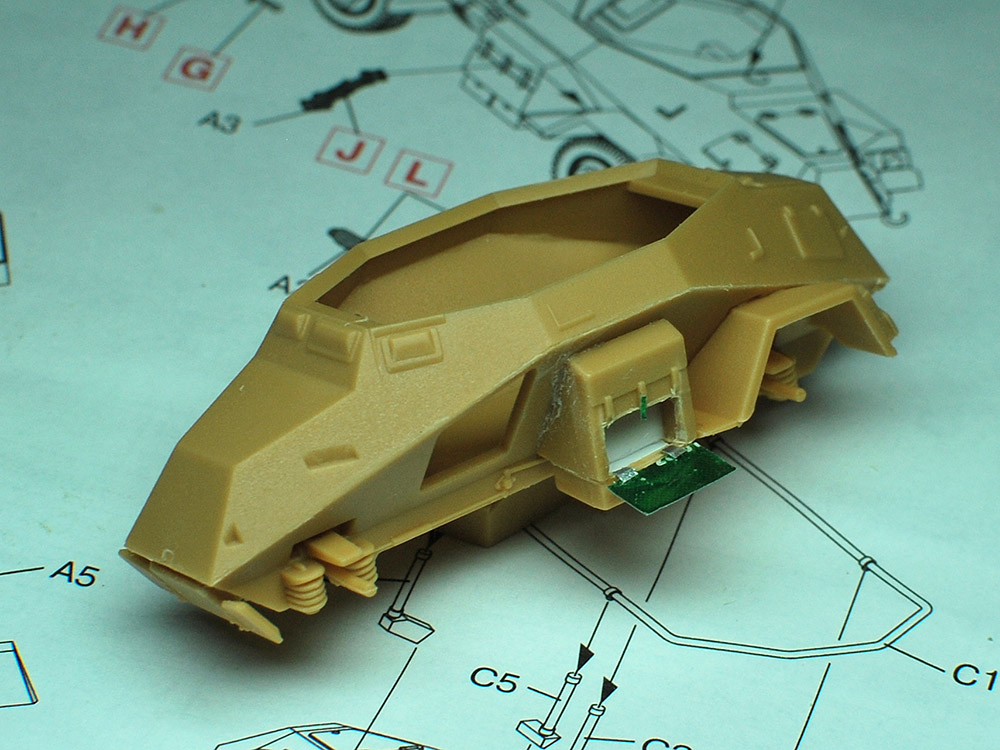

Теперь можно ящик монтировать и на корпус, который постепенно обрастает мелочевкой.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-81467100-1449363130_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-87662300-1449363143_thumb.jpg



[Lyolik_O]

Продолжим. Взрыв мины пришелся на переднюю ось, а точнее на левое колесо: шины разорвало, левое крыло оторвало. Экипаж отделался царапинами и предпочел в срочном порядке покинуть машину и бросить ее без ремонта, так как зима 1941-42 года, контрнаступление Красной армии вынуждает срочно отступать в ущерб матчасти.

Так, вернемся к стройке. Если эвакуация срочная, значит дверца мехвода настежь, часть экипажа покидала машину через верхний проем, прикрытый чехлом от непогоды.

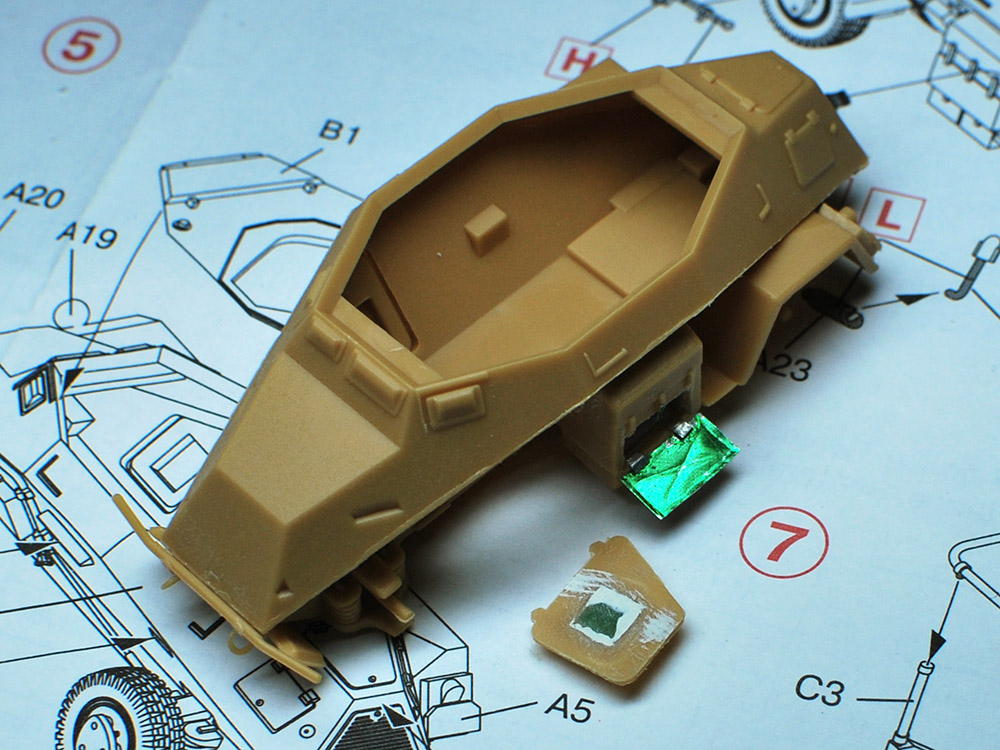

В наборе дверцы оказались уж очень толстоватыми. Пришлось стачивать напильником. Да еще и по середине проем (особенности пресс-формы). Зашпаклевал.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-78220900-1449363373_thumb.jpg

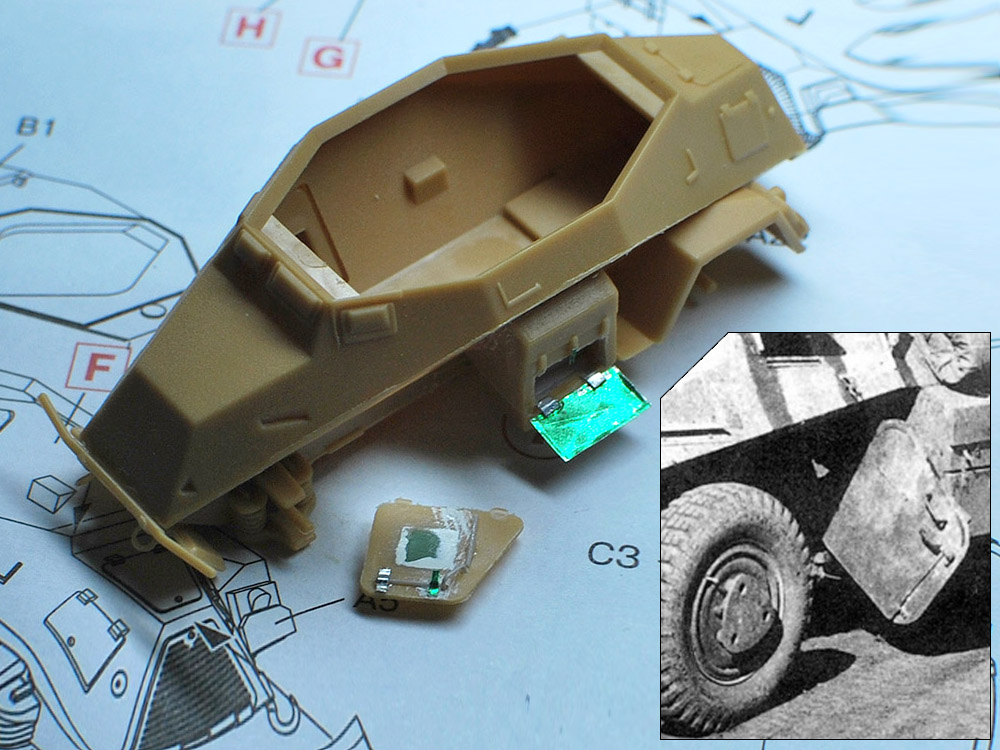

Из тянутого литника сделал ручку рычаг дверного замка с тягой, как на фото.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-68114300-1449363386_thumb.jpg

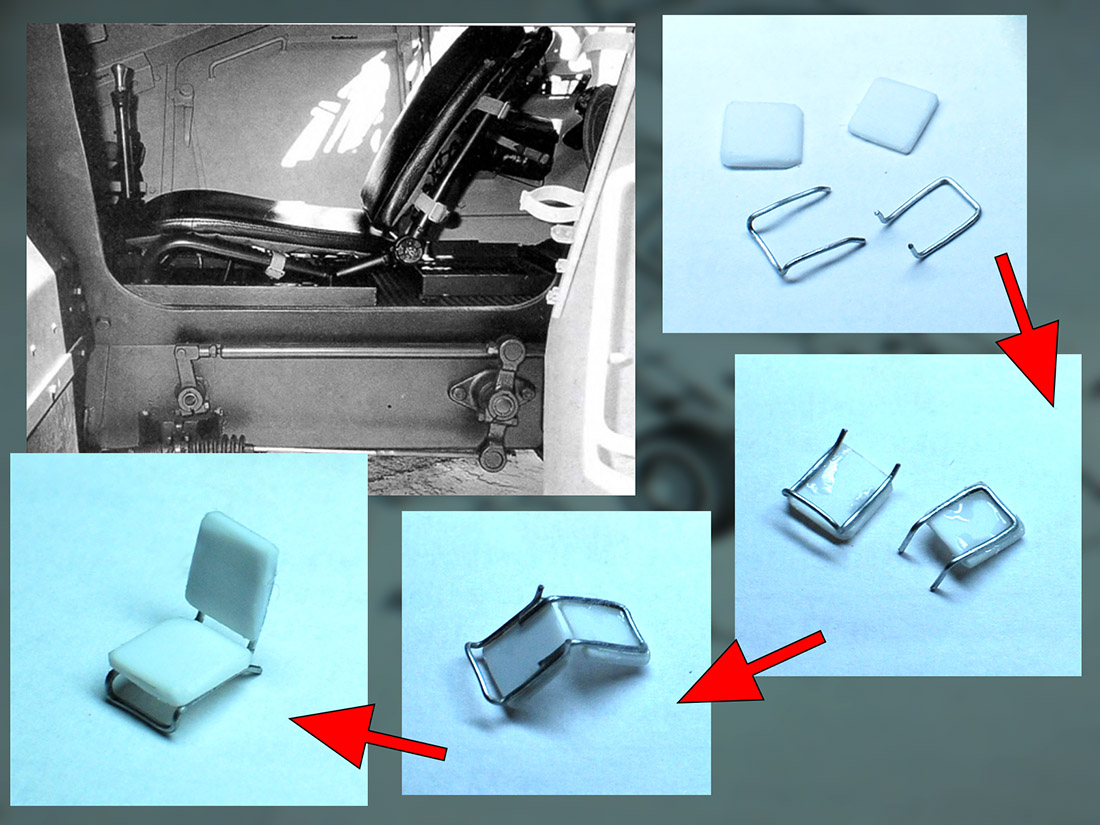

Раз уж у нас дверца мехвода будет открытой, то нужно позаботиться и о сидении водителя. По фото сделал незатейливое кресло из проволоки и листового пластика, склеив супер-клеем.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-94436000-1449364107_thumb.jpg

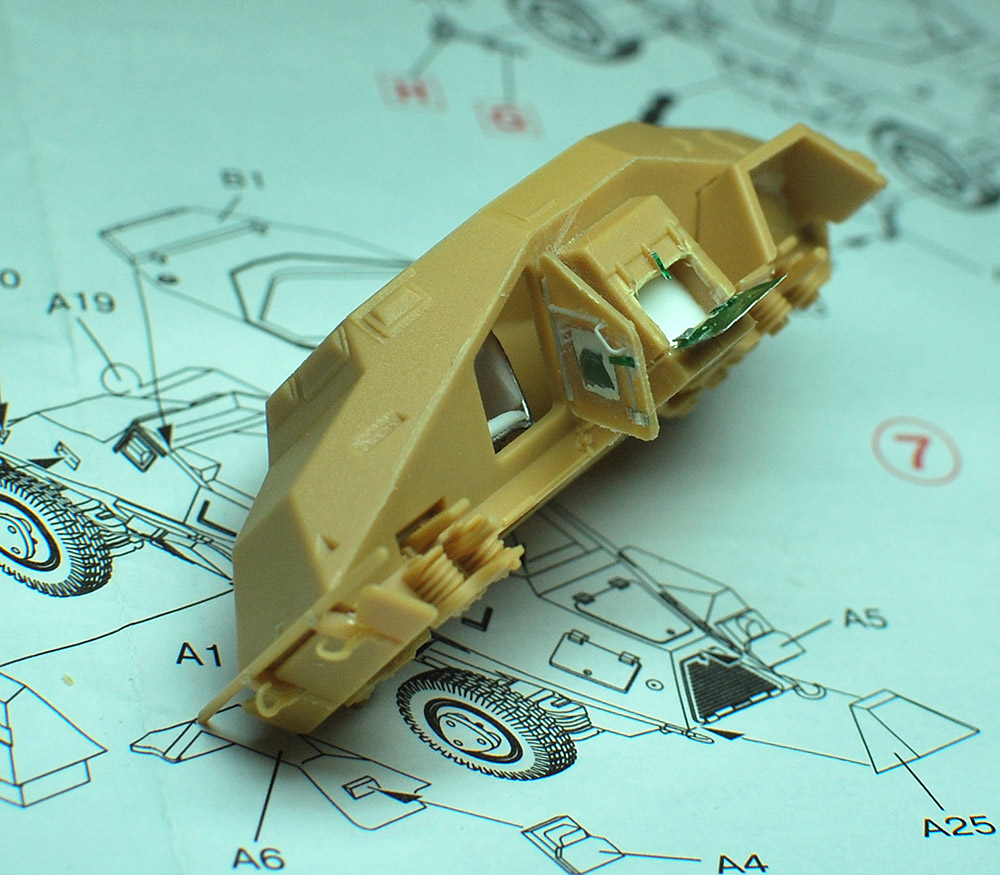

Установил кресло на место, закрепив тем же супер-клеем.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-03567100-1449364128_thumb.jpg

Пока на сегодня всё.



[Irbis_14]

Леша, с возвращением в строй!

Отлично получается!

[Lyolik_O]

06 Дек 2015 - 07:12 пользователь Irbis_14 сказал:



Леша, с возвращением в строй!

Отлично получается!



Спасибо. ))) У меня творческий запой: забываю даже поесть, всё пилю да клею.

[Lyolik_O]

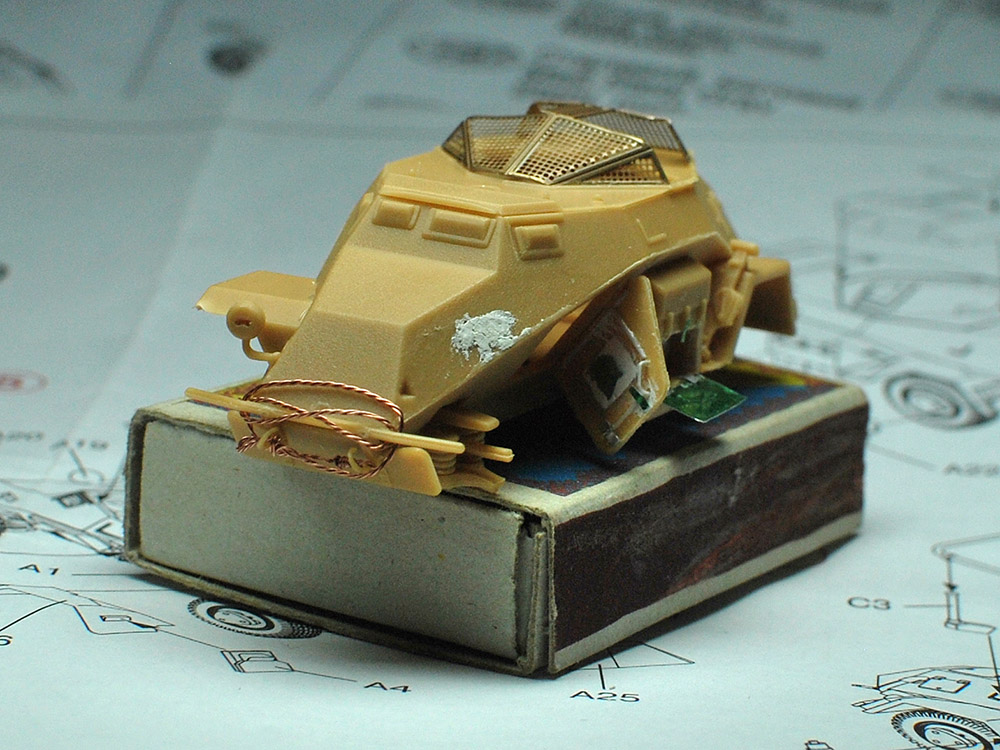

Без гнулки с травленкой сложновато работать, но у меня из-под чехла ее будет выглядывать совсем немного, так что справился. ))

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-73595700-1449403490_thumb.jpg

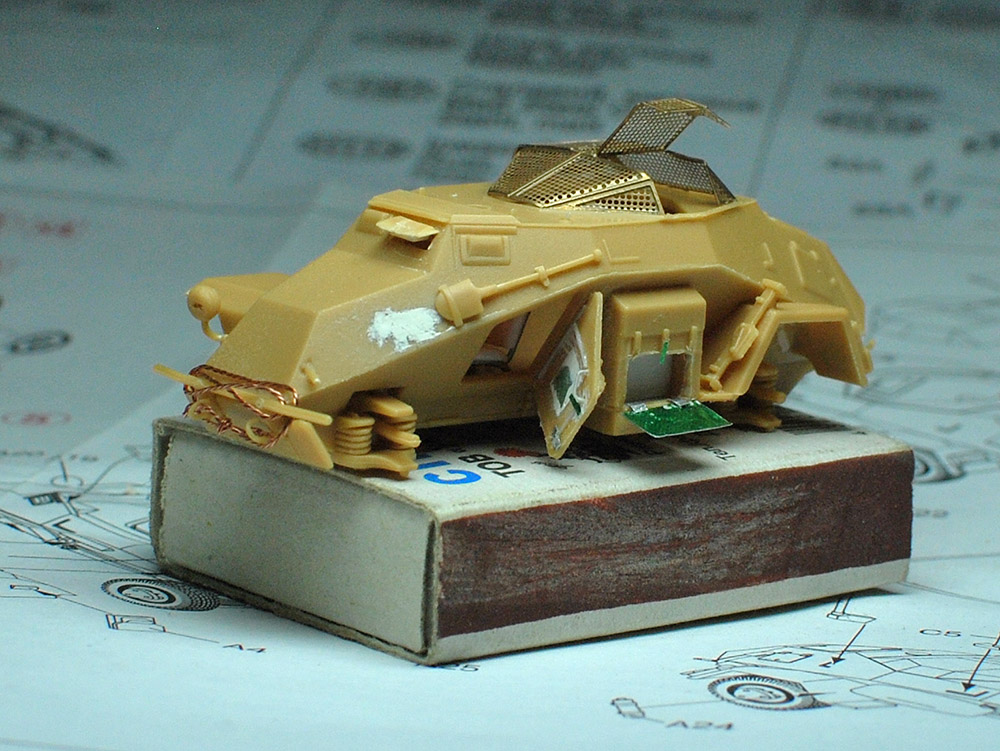

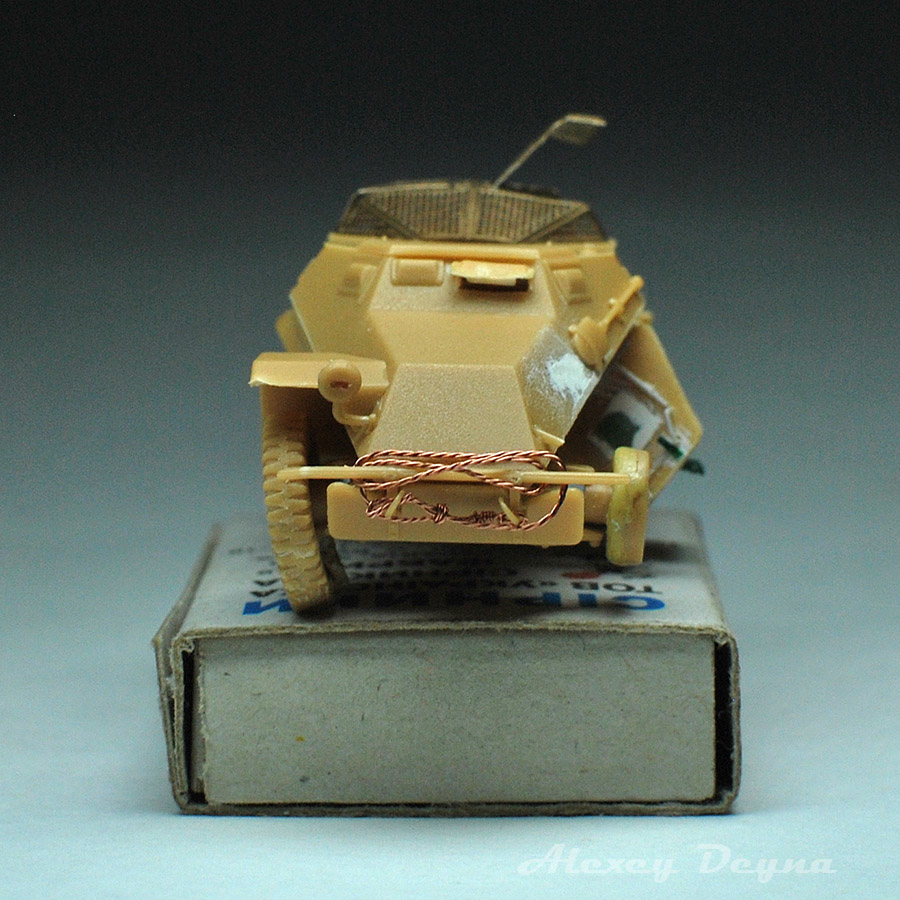

На передний бампер добавил витой трос из мелкожильного кабеля. Крепежную выемку для монтажа левого крыла пришлось зашпаклевать. Его ведь по сюжету не будет. Так же смотровую амбразуру прорезал мехводу, как это максимально реалистично получилось в 72-м.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-13889700-1449403501_thumb.jpg

Теперь настала очередь пострадавшего шасси. Подвеска останется на месте, но вот шину с левого колеса сорвет напрочь, на правом хорошенечко потрепает.

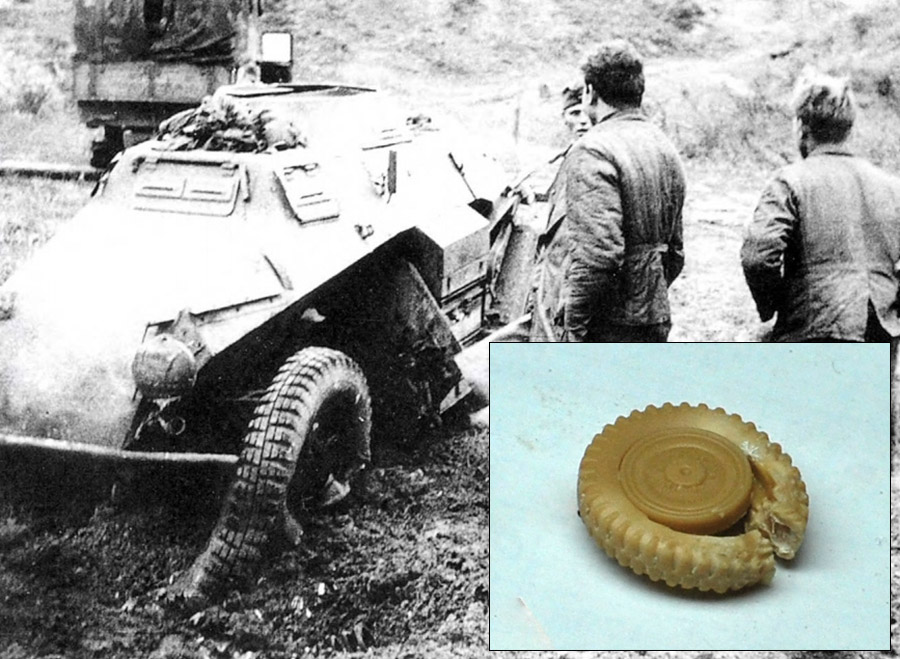

Вдохновился фронтовым фото с аналогичным взрывом мины. Вот как получилось воссоздать.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-78939000-1449403701_thumb.jpg

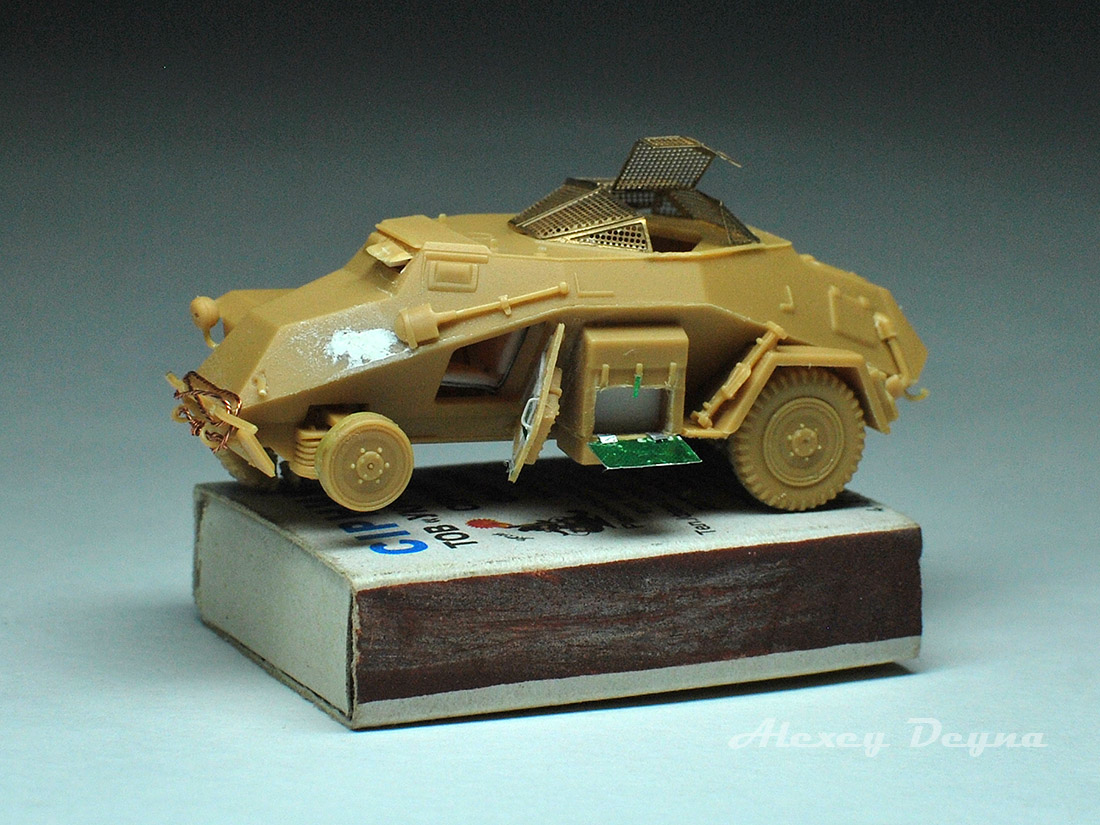

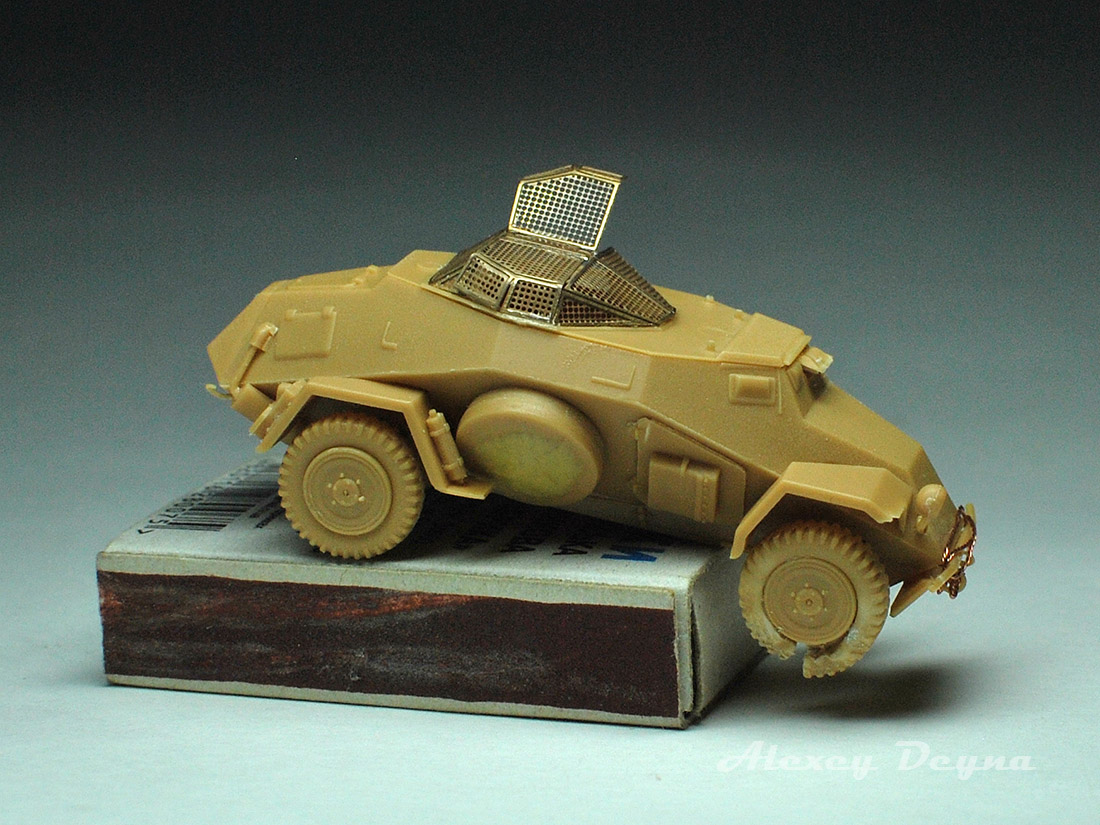

Теперь монтирую то, что осталось от колес и в студию!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-07207000-1449403902_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-74219700-1449403911_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-41397100-1449403922_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-11646300-1449403931_thumb.jpg

[Lyolik_O]

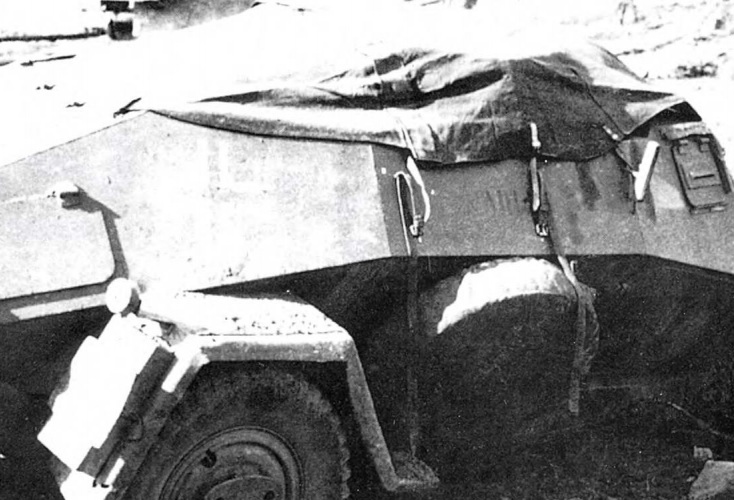

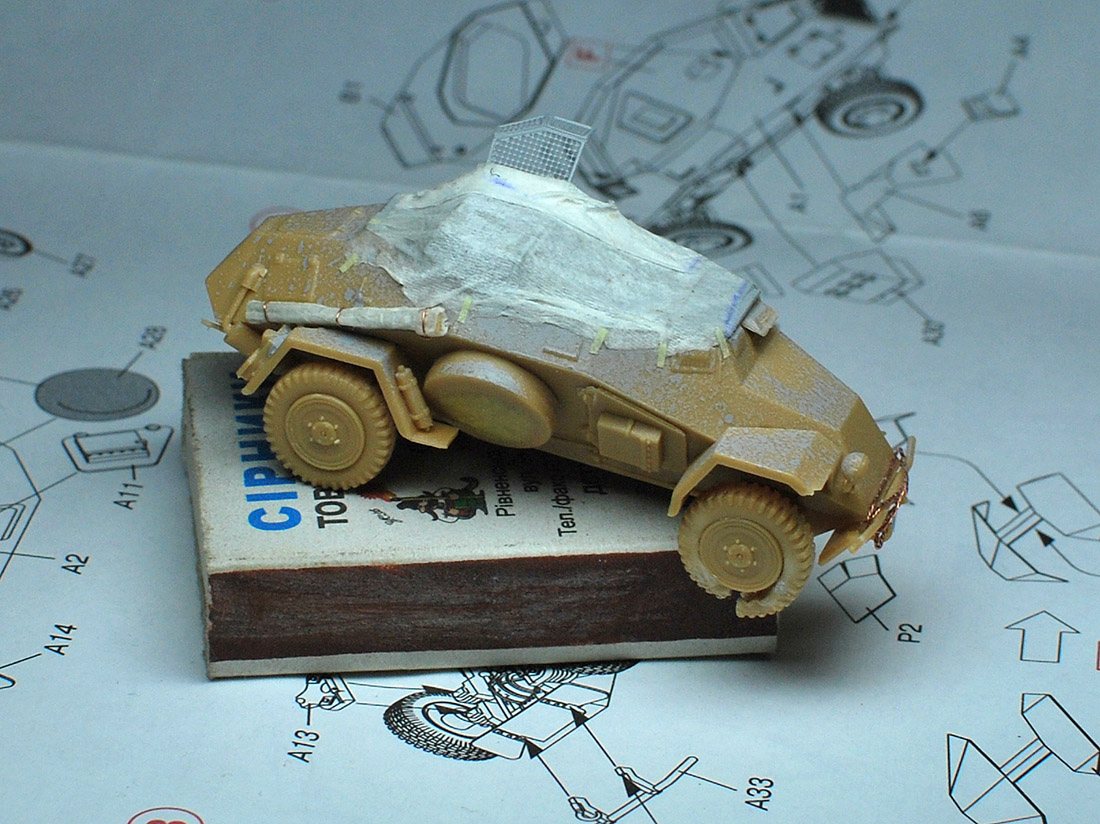

А теперь зачехлим машину, на дворе ведь не май месяц.

С формой тента особо придумывать было нечего, просто чуть больше периметром, чем верхняя кромка корпуса.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-64154600-1449411750_thumb.jpg

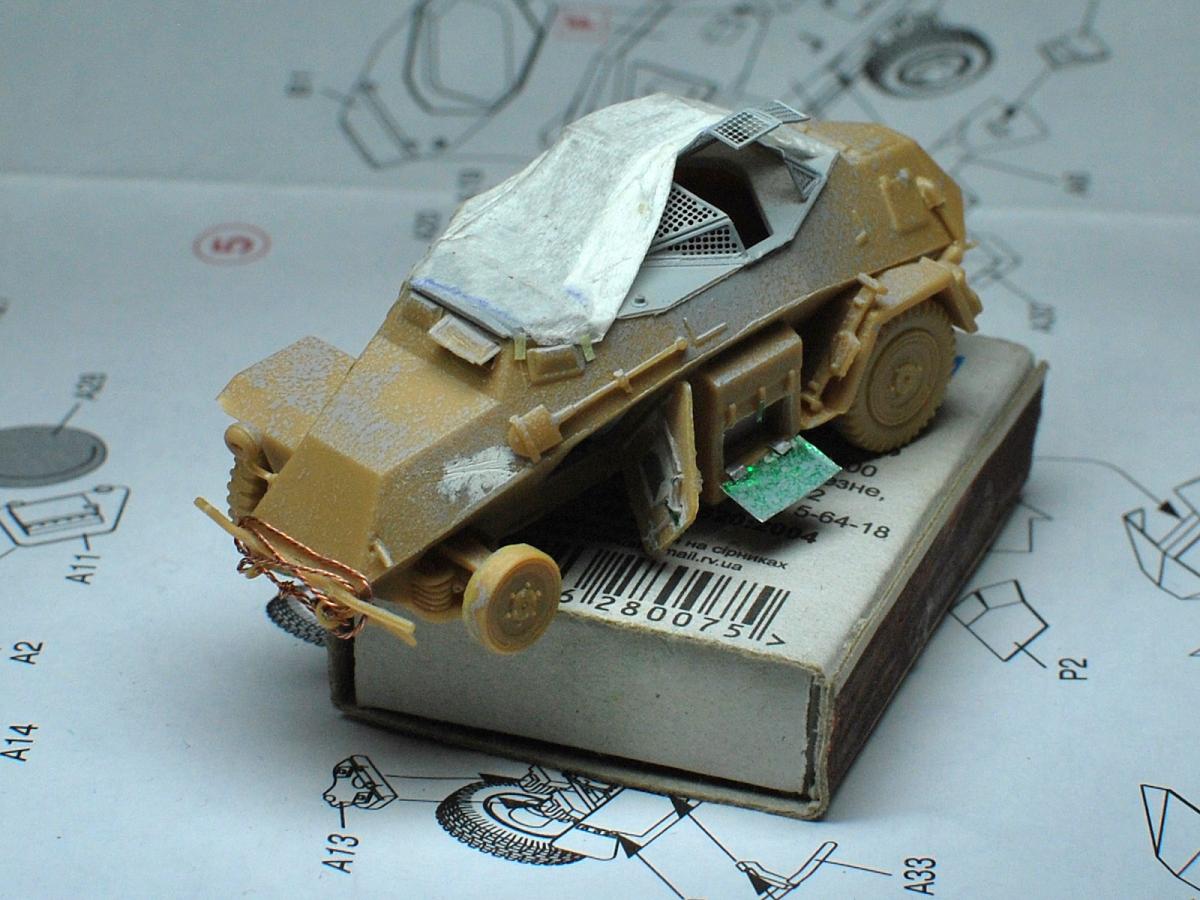

Тент делал из двухслойной салфетки, аккуратно намочив ее водой. Мокрая салфетка хорошо ложится на модель и прилипает послушно. Затем промазал разведенным водой ПВА, чтоб уже зафиксировалась форма так, как уложил.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-66135300-1449411727_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-48612900-1449411761_thumb.jpg

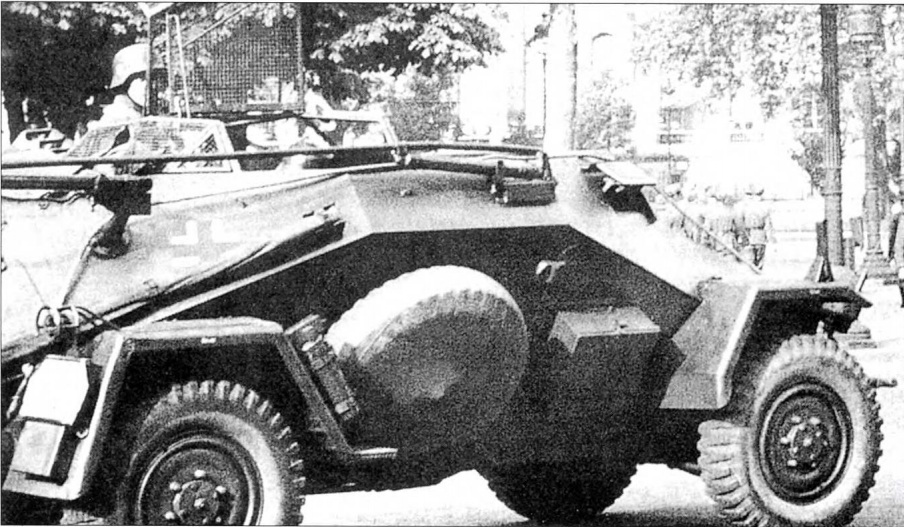

Да, и перед тентованием загрунтовал крышку с сеточкой, иначе потом при покраске бока будут с поверхностями, которые накрыты, но видны зрителю. Ну и зачехлил штыревую антенну по правому борту.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-96263400-1449411779_thumb.jpg

Просто два кусочка тянутого литника всё в туже мокрую салфетку. Ну и стягивание проволочкой в трех местах для пущей достоверности.

[Lyolik_O]

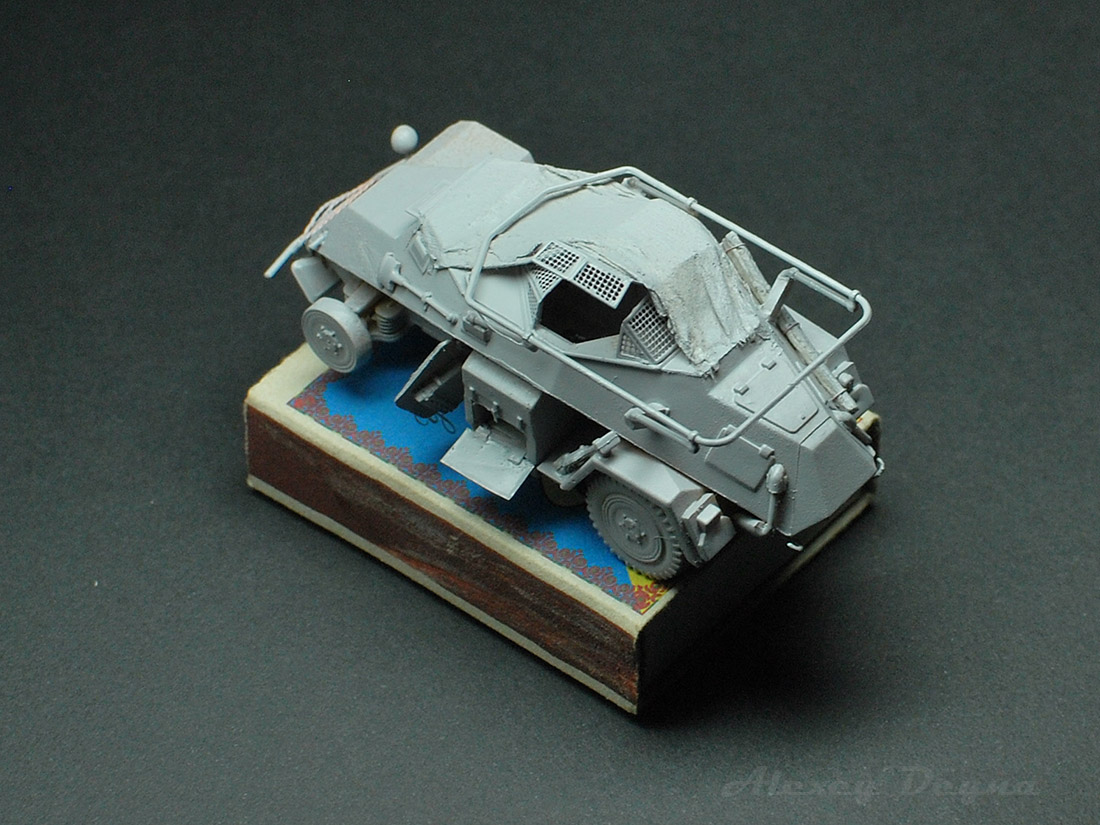

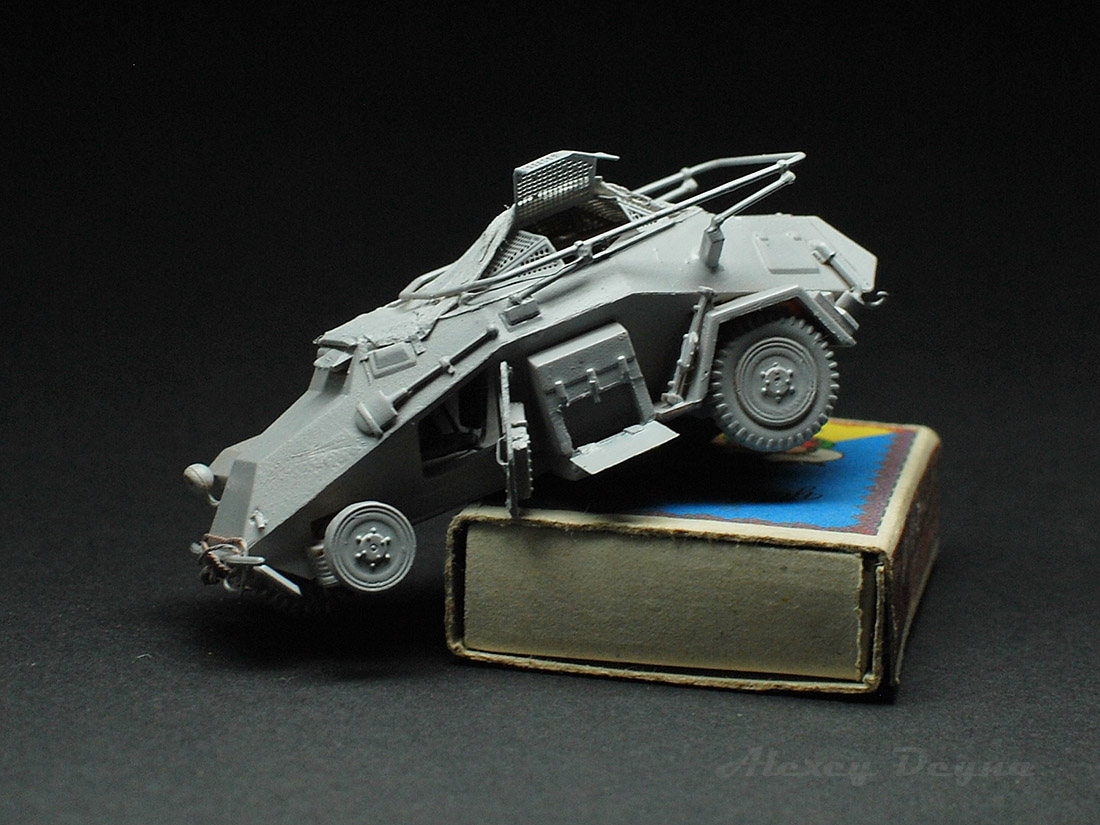

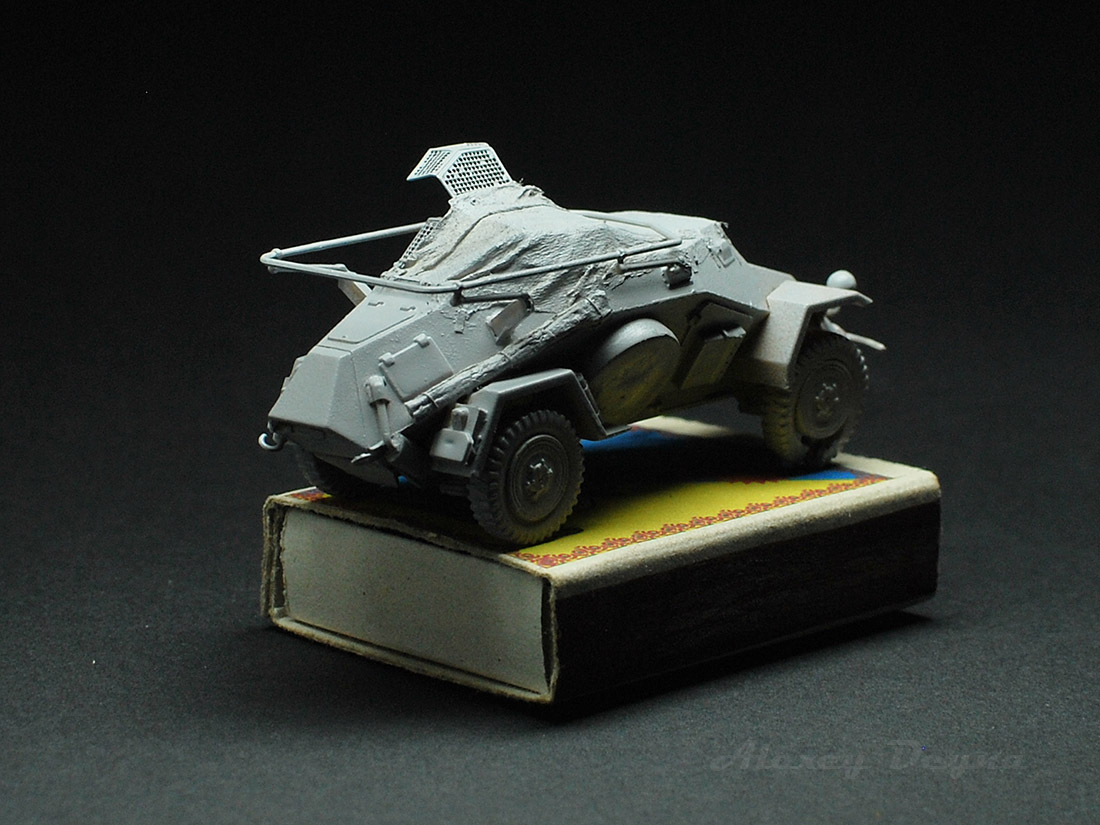

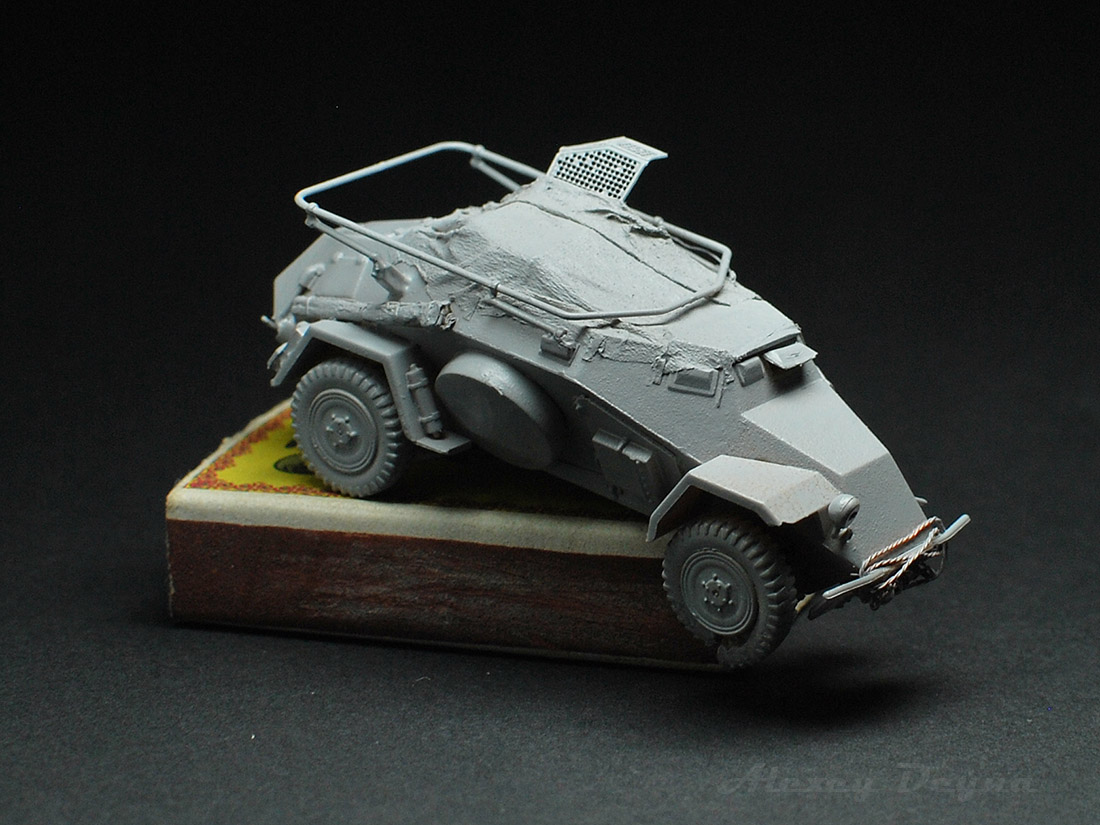

Приклеил антенну-рамку. Решил ее в сложенном виде изобразить. Ну вроде как отступают немчуры спешно. Здесь не до эфиров. Читал, что подъемный механизм антенны с ручным приводом служил недолго. После поломки антенну просто фиксировали в поднятом положении и фсё. Из-за чего со сложенной антенной броневички на фото в осносном периода Блицкрага. Ну оставим этот нюанс на совести немецких инженеров. А у нас следующий этап работы - грунтовка!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-56873300-1449425944_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-34851600-1449425956_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-17198900-1449425971_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-46757000-1449425983_thumb.jpg

Выдуваю остатки тамиевской серой. Жаль, но придется скоро раскошелиться на новую.





[xRUMx]

06 Дек 2015 - 23:25 пользователь Lyolik_O сказал:



Приклеил антенну-рамку. Решил ее в сложенном виде изобразить. Ну вроде как отступают немчуры спешно. Здесь не до эфиров. Читал, что подъемный механизм антенны с ручным приводом служил недолго. После поломки антенну просто фиксировали в поднятом положении и фсё. Из-за чего со сложенной антенной броневички на фото в осносном периода Блицкрага. Ну оставим этот нюанс на совести немецких инженеров. А у нас следующий этап работы - грунтовка!

Выдуваю остатки тамиевской серой. Жаль, но придется скоро раскошелиться на новую.





Нормальный такой творческий запой С левой стороны, возле лопаты, плохо зашкурено. Перед покраской обрати внимание. И тросик чего не стал грунтовать?

[Lyolik_O]

07 Дек 2015 - 18:44 пользователь xRUMx сказал:



Нормальный такой творческий запой С левой стороны, возле лопаты, плохо зашкурено. Перед покраской обрати внимание. И тросик чего не стал грунтовать?



Там наоборот ножом нацарапал границу крыла оторванного. После покраски наложу маску и забрызгаю, чтоб была чёткая граница. А тросику и так грунта хватит. Грунтовка в конце баллона идет густая. Не хочется замылить мелочевку.

[Lyolik_O]

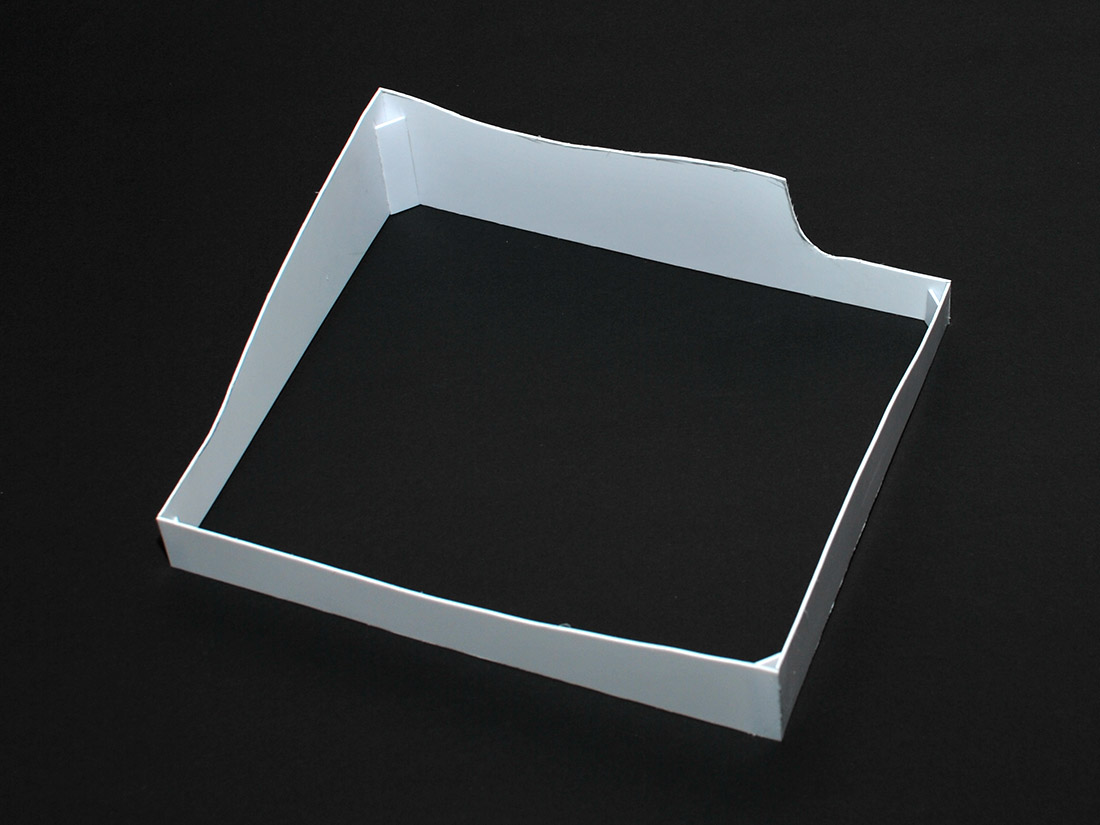

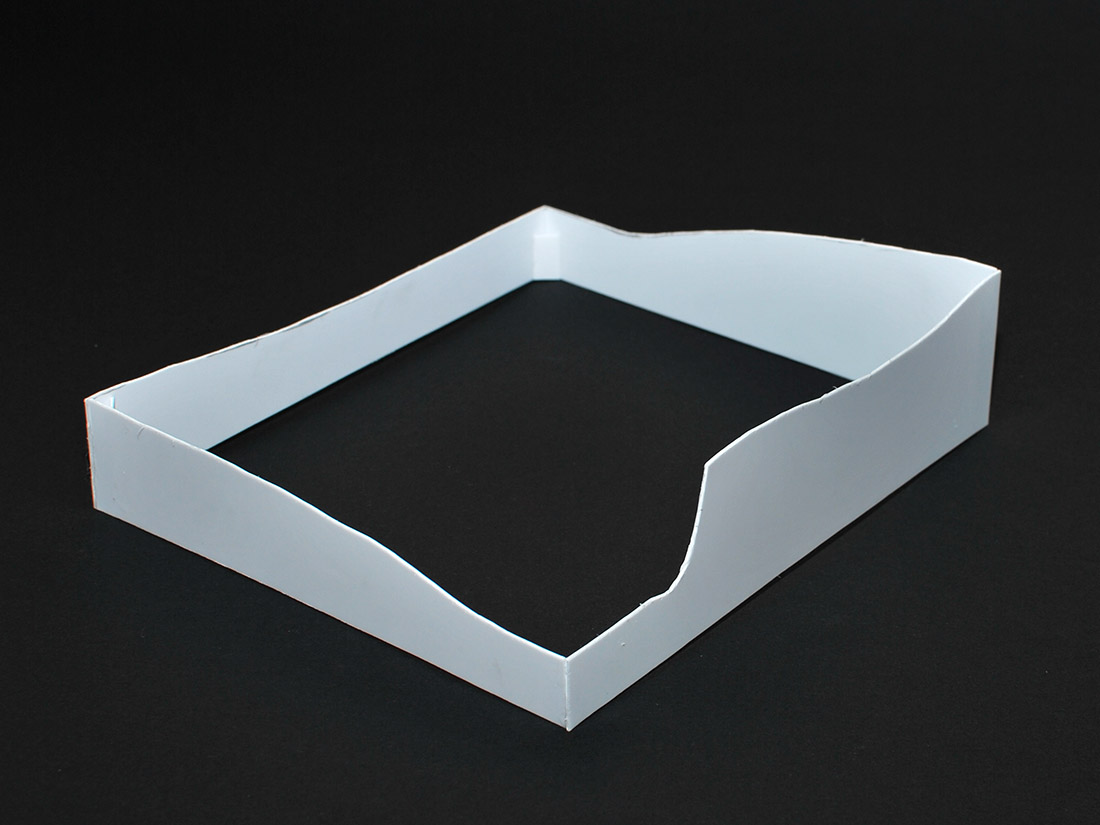

Жду выходных, чтоб докупить краску, которая коварно закончилась, а из-за работы я могу это сделать только в субботу. Так что решил пока подставкой заняться. Пока секретов композиции не раскрываю. Лишь покажу коробку из листового пластика. Хотя проекции рельефа земли там вполне читаются.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-17292800-1449697596_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-35331900-1449697604_thumb.jpg

Впереди заполнение гипсовой массой и самое интересное - непосредственно формирование рельефа.

[Lyolik_O]

Привет всем читателям моего блога. На этой неделе так и не покрасил модели, так как владельцы моего любимого магазина как раз на прошлых выходных уехали на закупку. Сегодня я уже купил всё необходимое, даже масляных красок аж 8 цветов по распродаже в "Художественной лавке" прикупил. Прошлый раз они порадовали распродажей залежалых пигментов в больших баночках. Ну художники не моделисты, им моего кайфа не понять. Я с радостью четыре баночки с пигментами грунтовых оттенков прикупил.

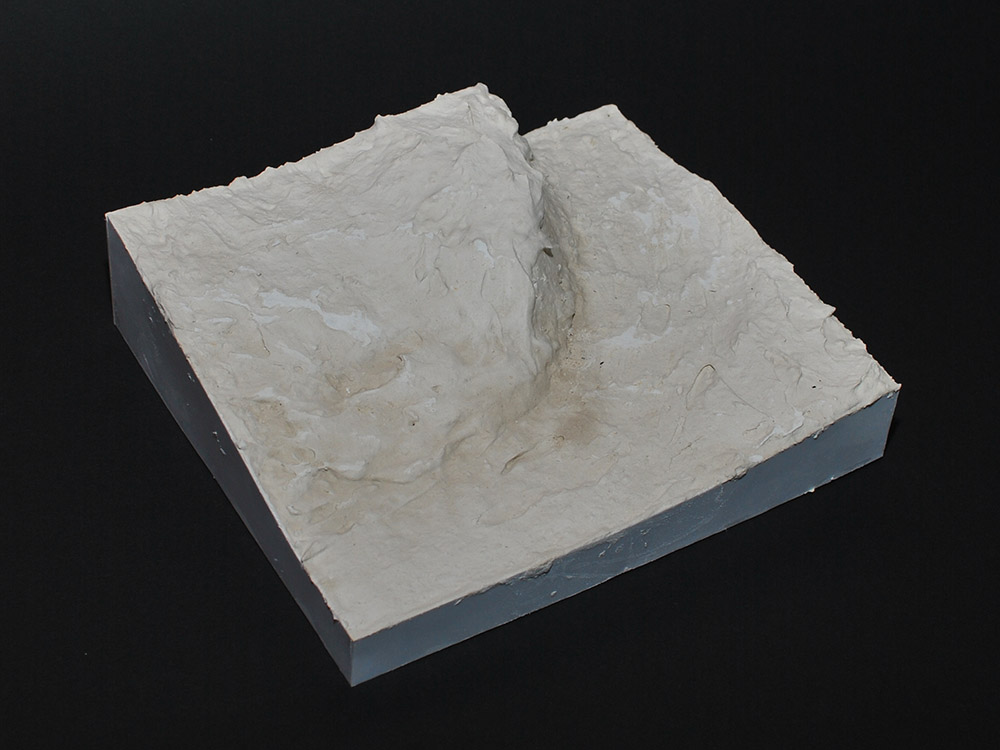

Так, а теперь возвращаюсь собственно к стройке. Чтоб процесс совсем не простаивал, я заполнил опалубку подставки гипсовой шпаклевкой вперемешку с кусочками пенопласта. Основной объем я делал стартовой гипсовой шпаклевкой, потом после подсыхания верхний слой 5-6 мм покрыл уже финишной.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-08174500-1450544657_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-34747100-1450544664_thumb.jpg

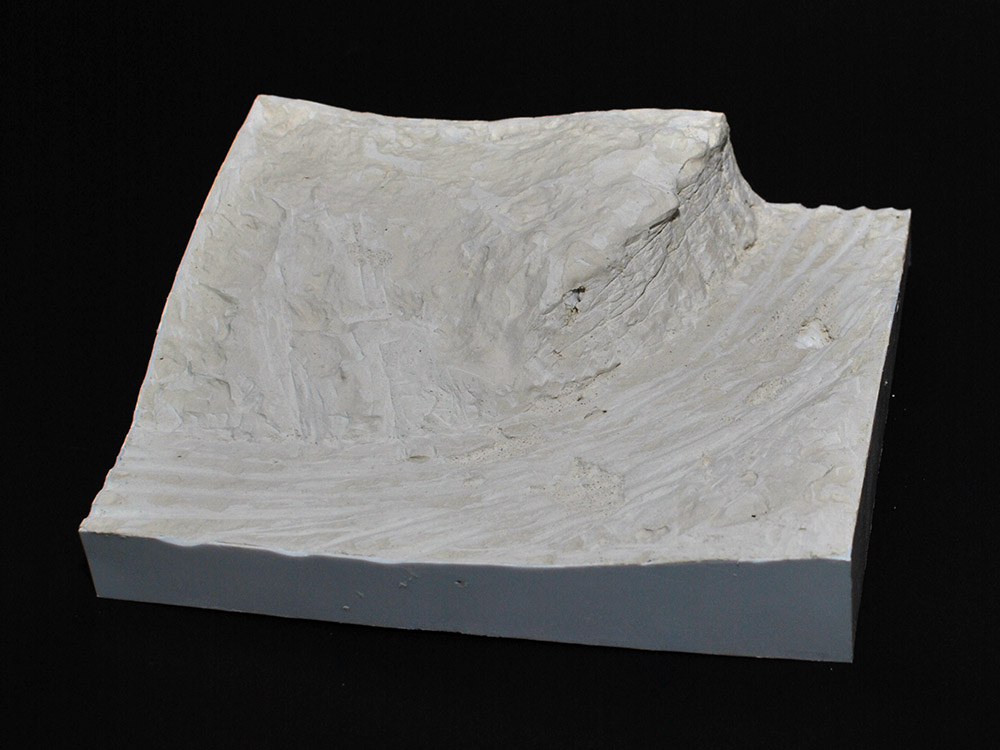

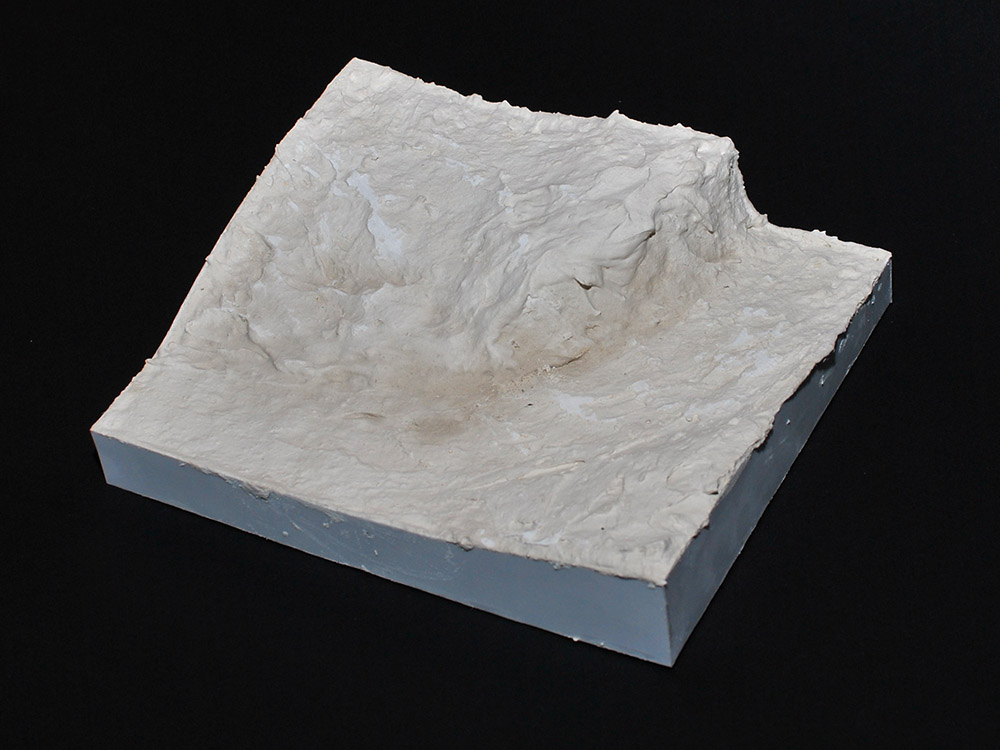

Дал на просушку два дня и занялся корректировкой рельефа с помощью маленькой стамески. Колеи делал круглым напильником. В паре мест выскочил армировочный пенопласт, но это легко поправимо.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-99933100-1450544671_thumb.jpg

Впереди покраска, так что жду вас, дорогие читатели, в том же месте, в тот же час.

[Lyolik_O]

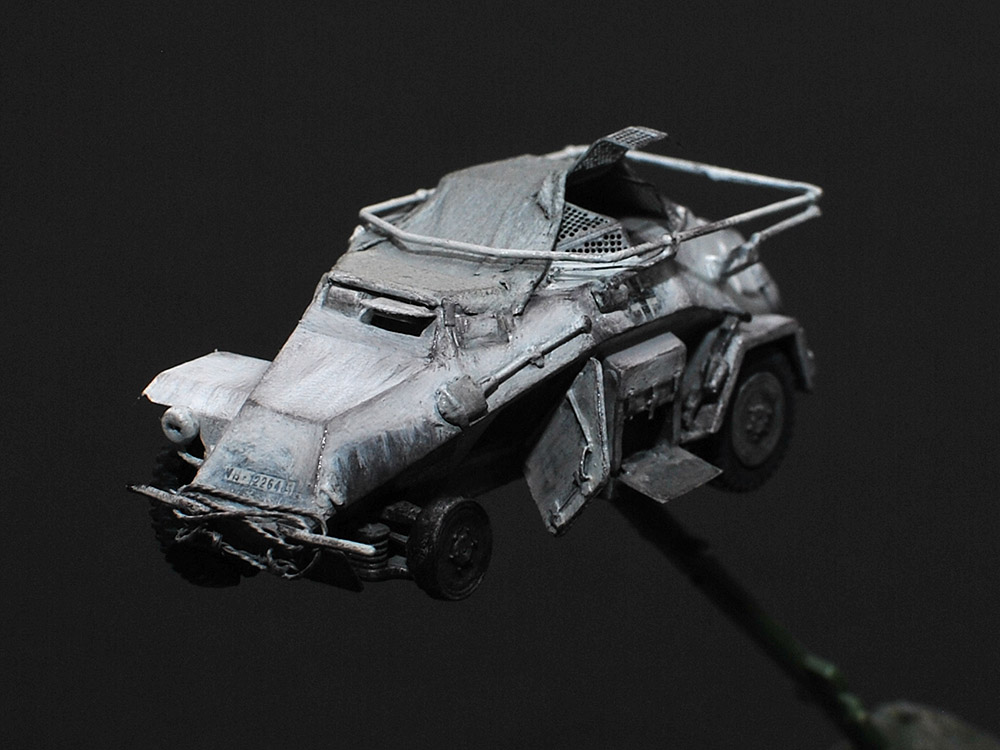

Спешу выложить результат сегодняшних трудов. Я не дождался высыхания масляных красок, так что есть блеск на снимках.

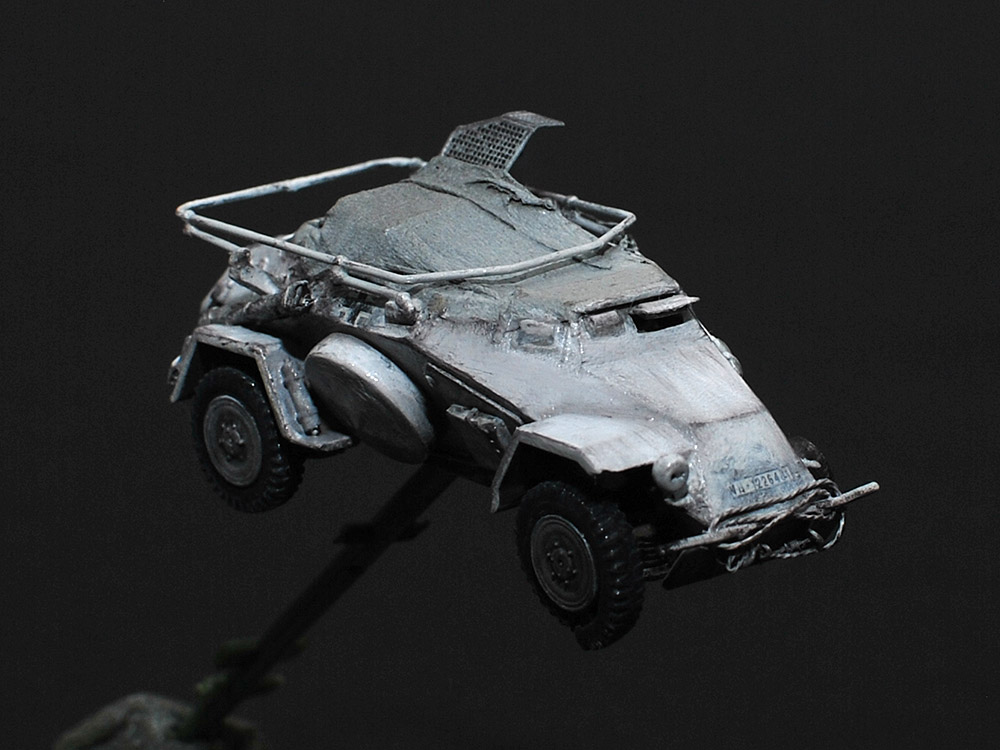

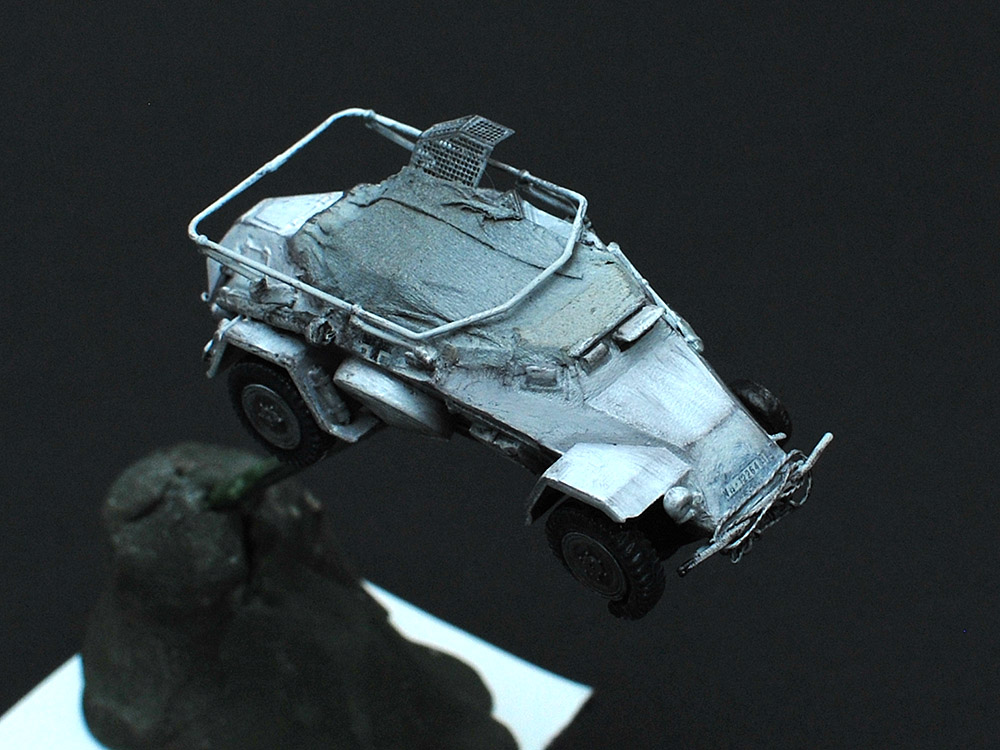

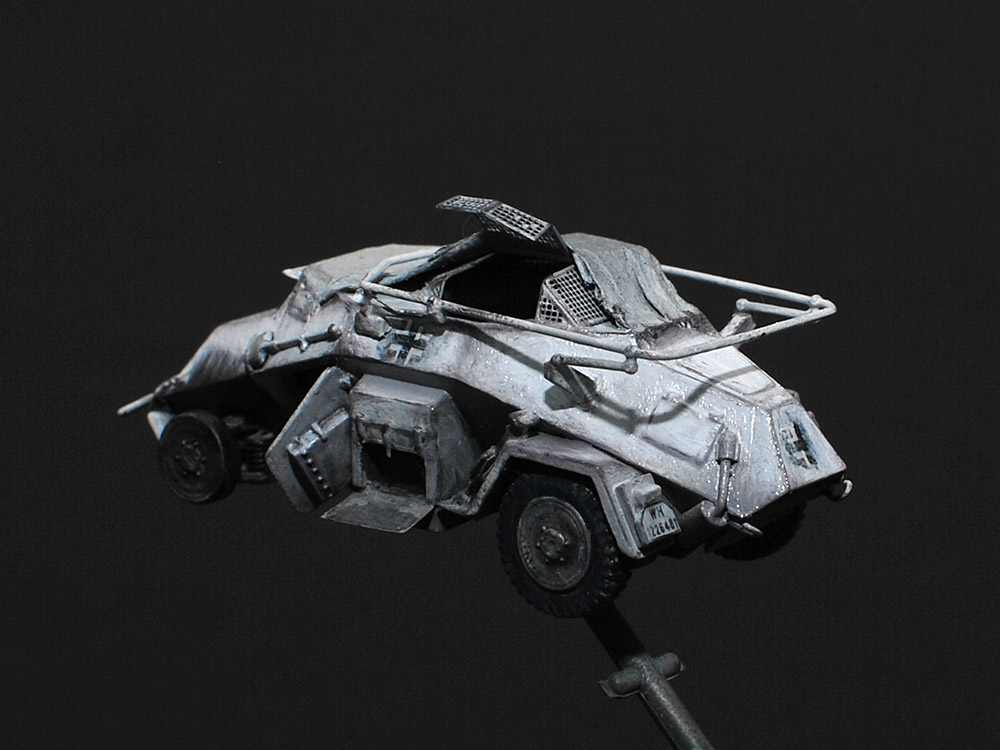

Сперва Кфз. 261-й задул танковым серым. Потом прошелся лаком для волос, чтоб сделать зимник. Укрыл белым. Но из-за масштаба и хрупких мелочевок неудобно было обдирать. Решил я сегодняшние масляный краски пустить в ход. Тем более есть и белая, и черная. Решил и зимник сделать, и модуляцию масляными попробовать. Сколы пока делать рано. Пускай слой краски высохнет. Потом покрою матовым лаком и сделаю имитацию обдиринга. Ну и коричневые тона добавлю. Да и тент пока в сером. Придам ему зеленоватый оттенок опять же маслом.

Ну вот и сам результат.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-20898500-1450569185_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-18599700-1450569196_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-21758400-1450569204_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-63914200-1450569214_thumb.jpg

[Lyolik_O]

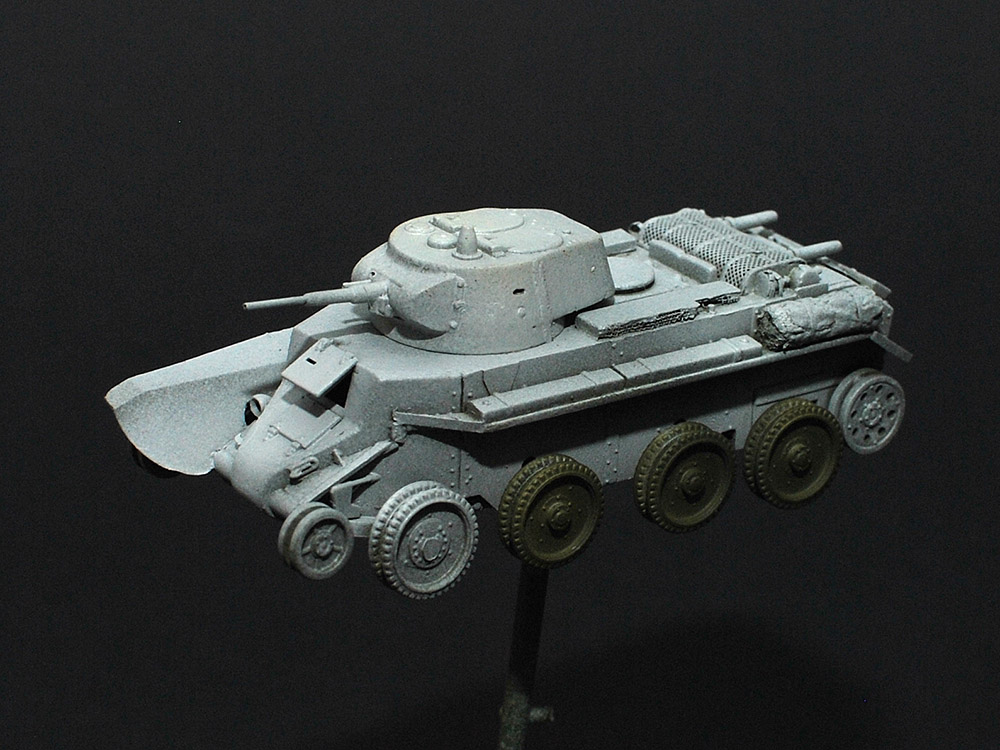

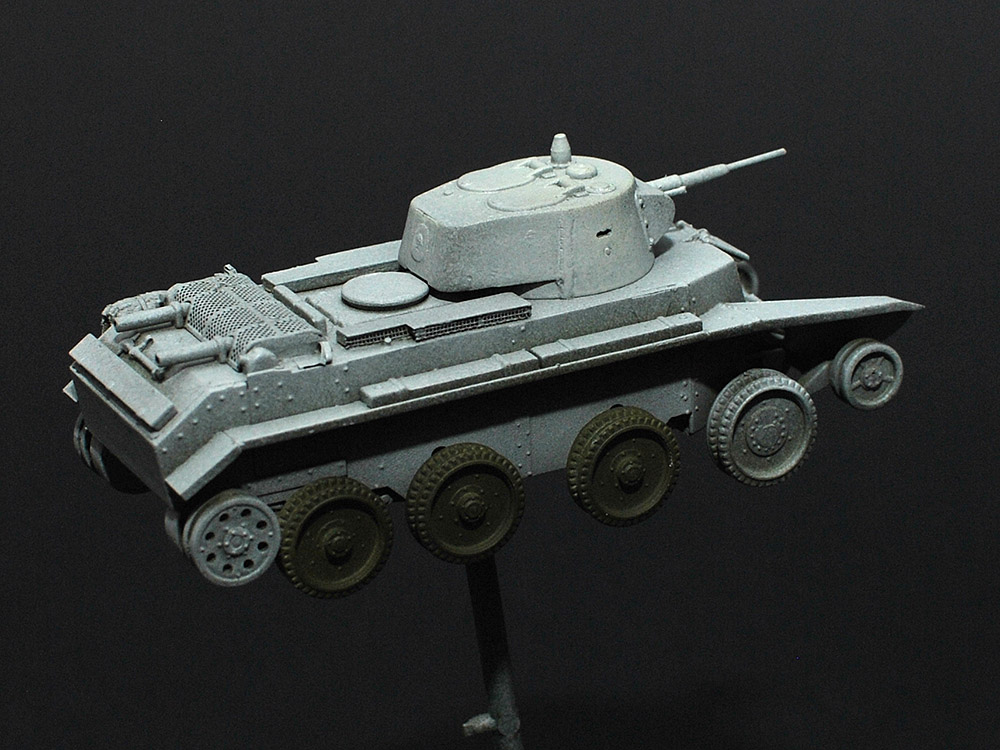

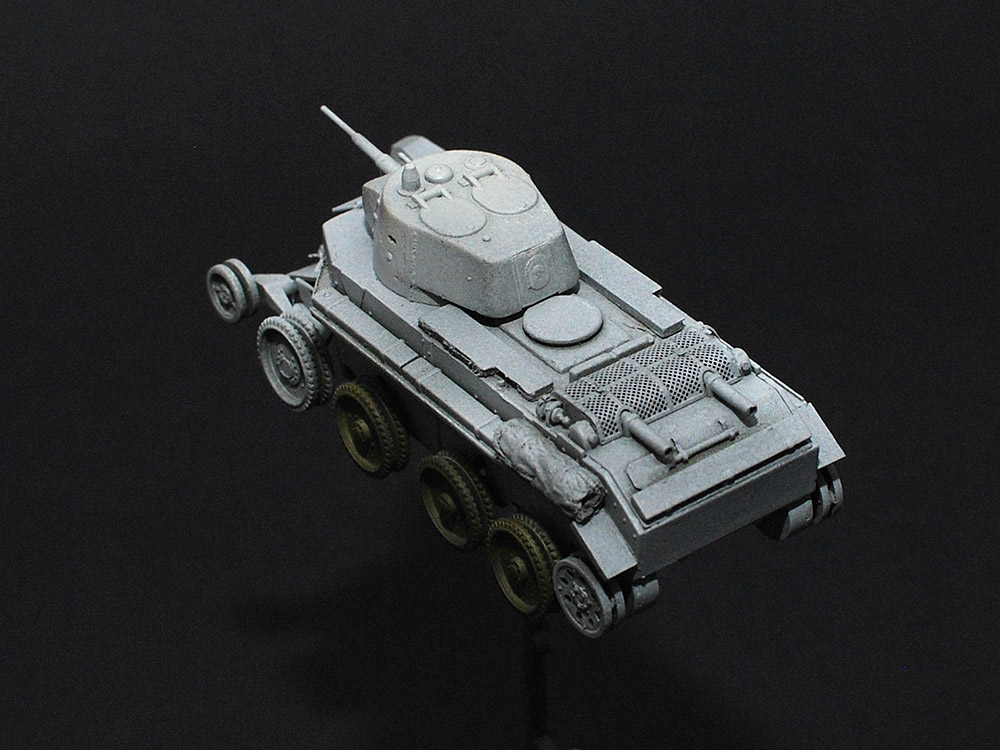

Пока масло на броневике сохнет, занялся БТ-шкой. Сперва покрыл его базовым, потом белым прошелся, оставив в пазухах и тенях базовый почти неокрашенным. Обдиринга делать не буду в традиционном понимании этого процесса. Буду имитировать белым и зеленым маслом.

Вот результат сегодняшней работы:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-38867100-1450648094_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-61564000-1450648106_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-63671100-1450648120_thumb.jpg

Всем удачи, я - спать.

[Lyolik_O]

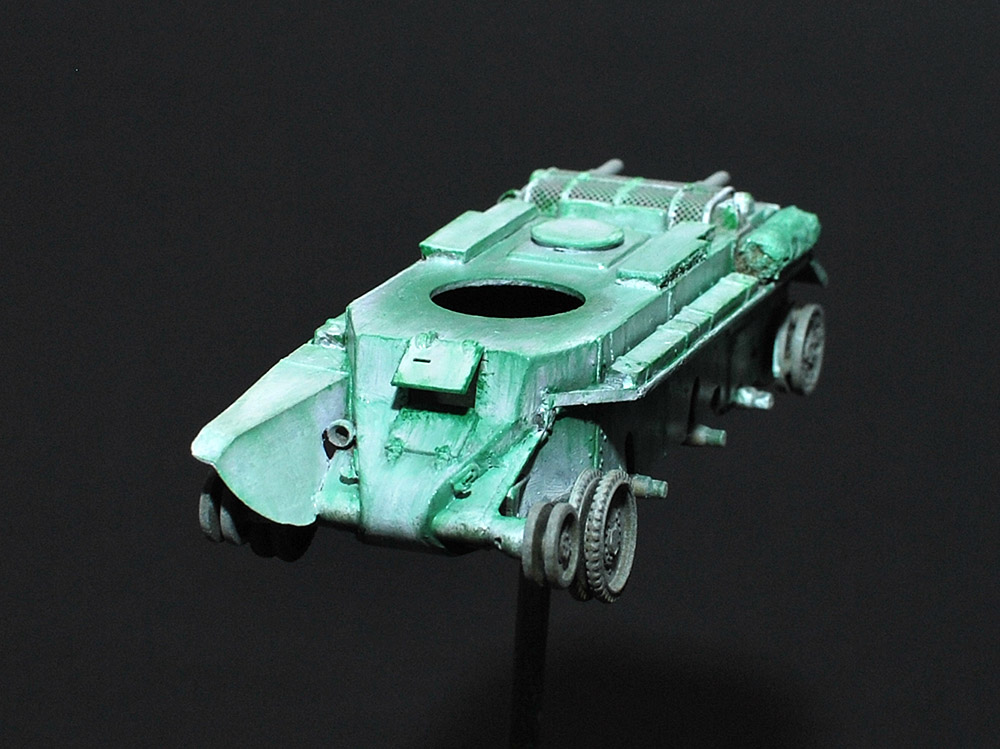

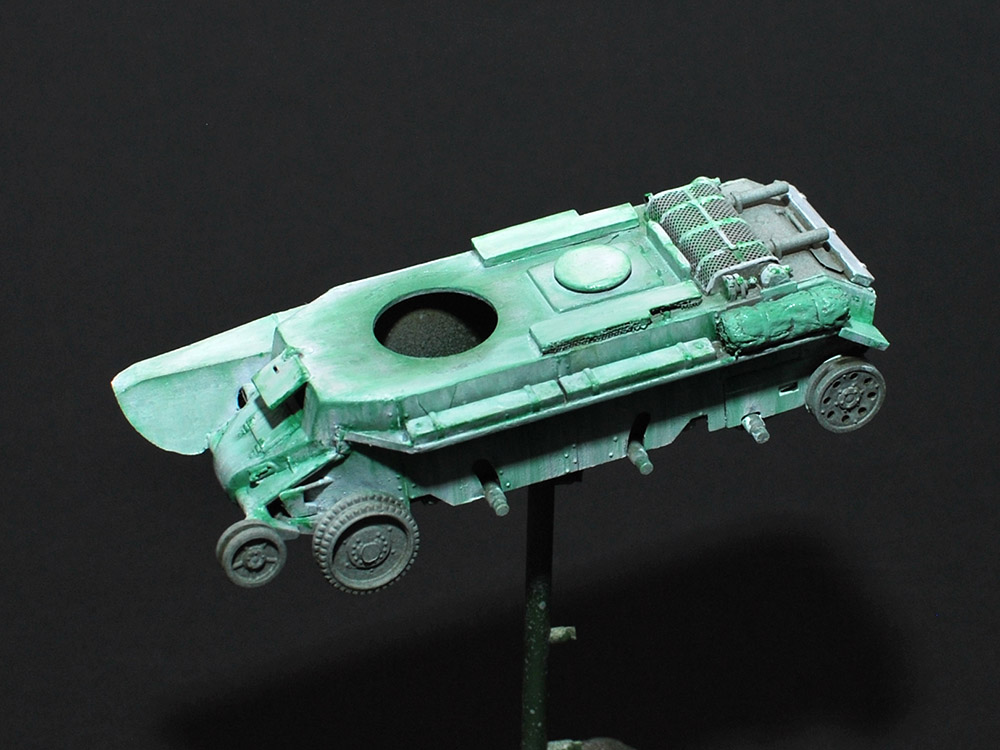

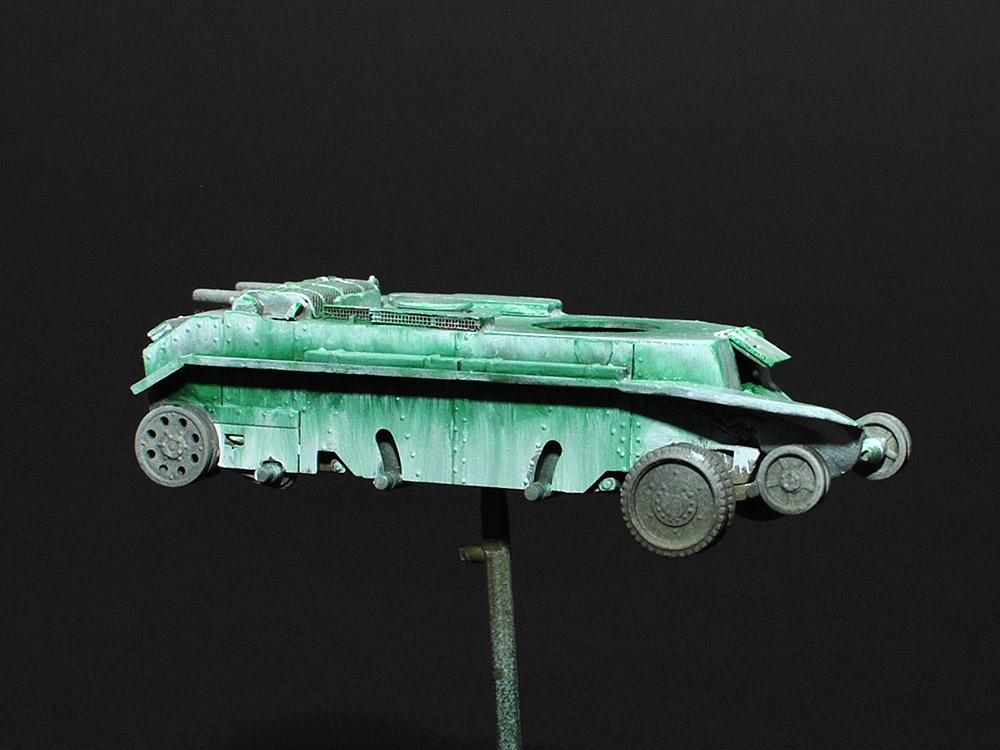

Достал белое и два оттенка зеленого масел и начал колдовать над БТ-шкой. Успел за вечер немного. Башня и корма остались не у дел. Но...

вот результат:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-49458500-1450735364_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-32076100-1450735374_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-01150600-1450735383_thumb.jpg

Надышался уайт-спирита. Пойду цветные сны смотреть.

[Lyolik_O]

Привет всем. Ппц же долго сохнут масляные краски.  Но ради тех эффектов, которые благодаря им достигаются, я готов терпеть по 4-6 дней просушки.

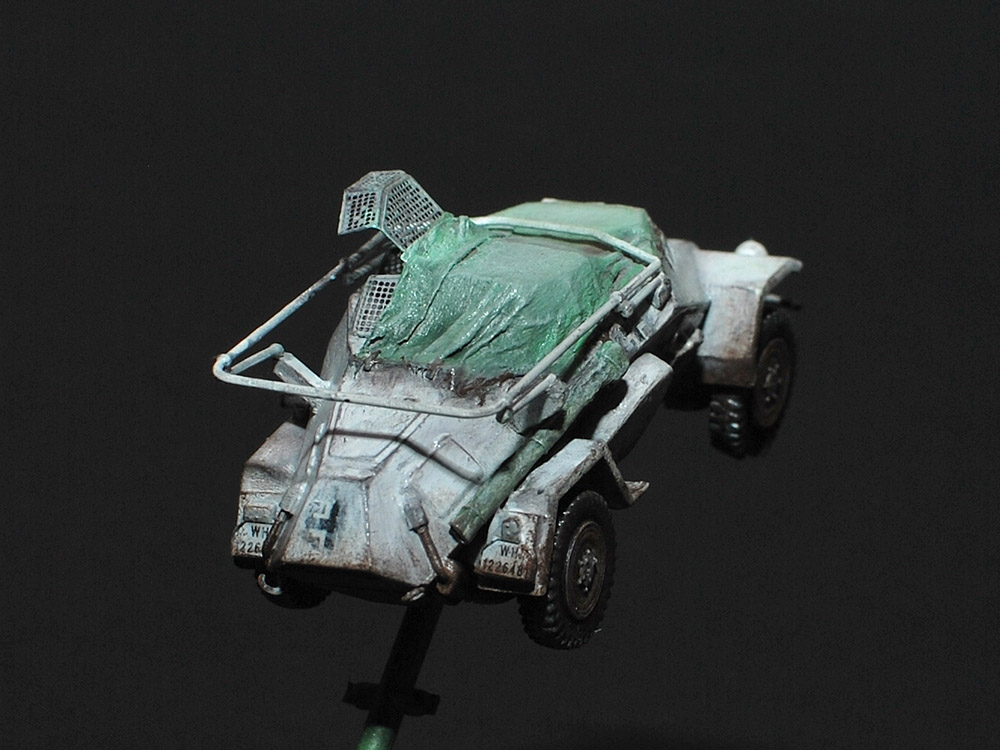

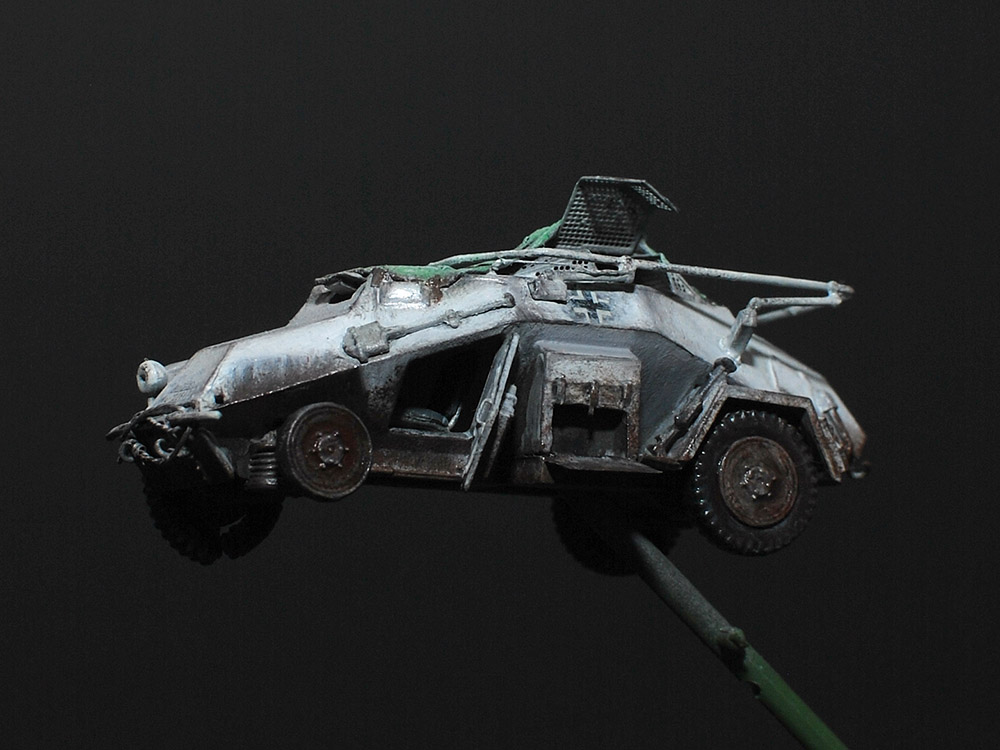

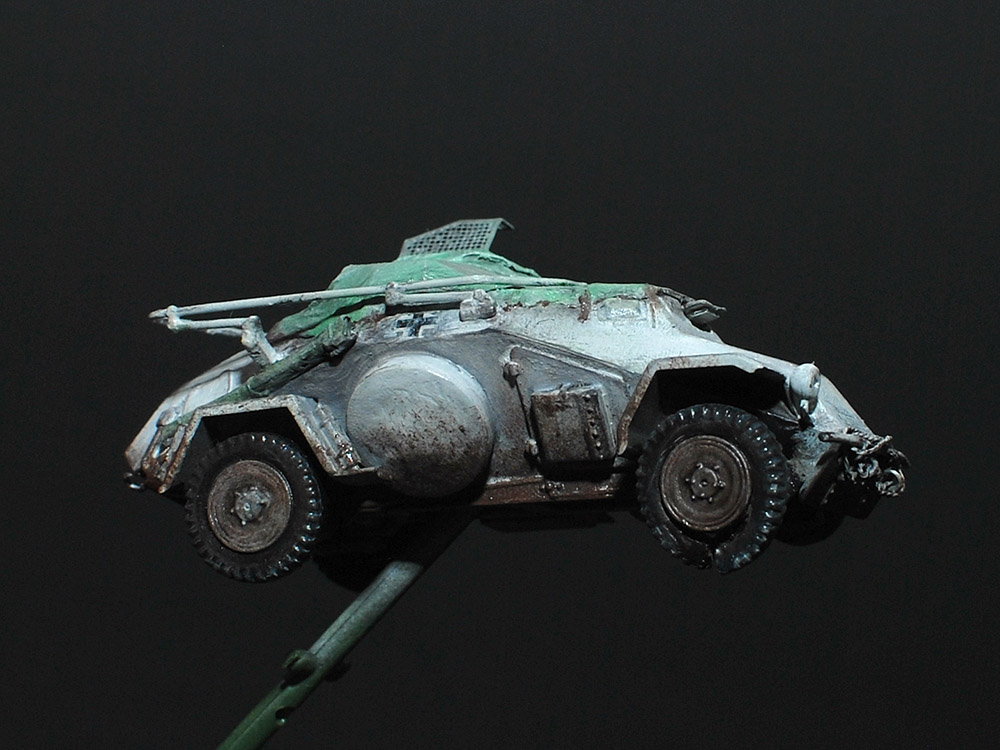

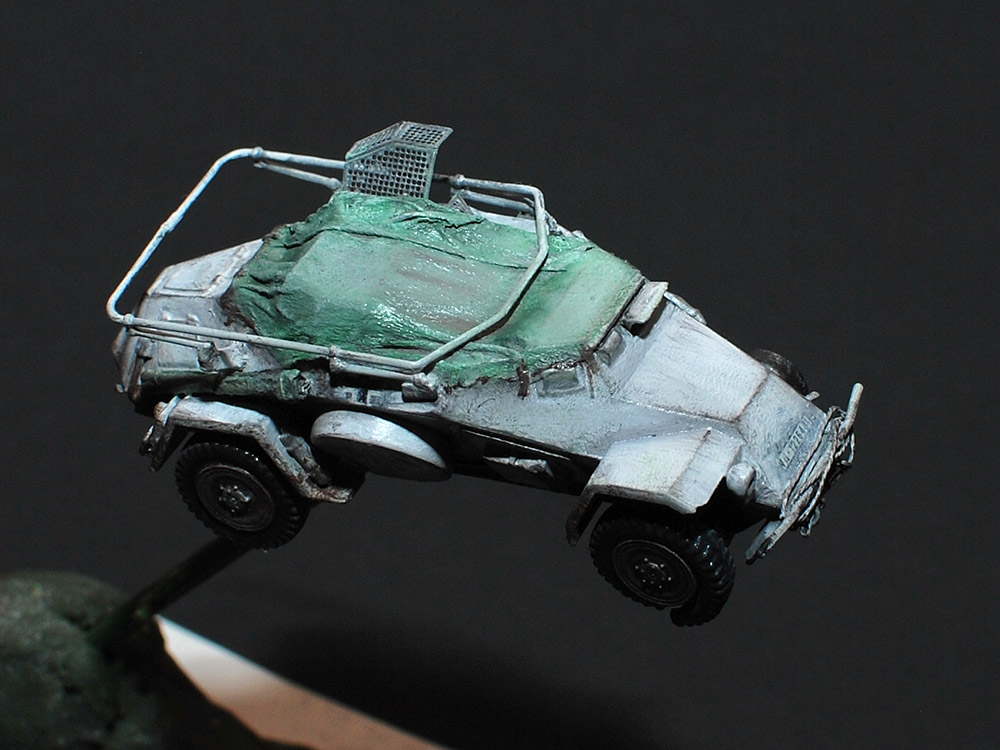

Продолжил тонировку бронемашины. Добавил немного зеленцы на тенте, в углублениях сделал темнее тень. По низу корпуса прошелся темно-коричневой имитацией грязи из той же масляной краски. Пигменты будут при непосредственном монтаже на подставку. Пока еще смутно представляю, что буду делать на том этапе. А пока промежуточный результат работы:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-39395800-1451145977_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-44213800-1451145985_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-33307100-1451145993_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-17804100-1451146003_thumb.jpg

Сегодня еще займусь БТшкой. Она уже тоже достаточно просохла. Так что ждите новостей.

[Lyolik_O]

После нарезки салатов проснулось неистовое вдохновение, и, пока все спят перед шумной ночью веселья, я решил пару часов заняться хобби.

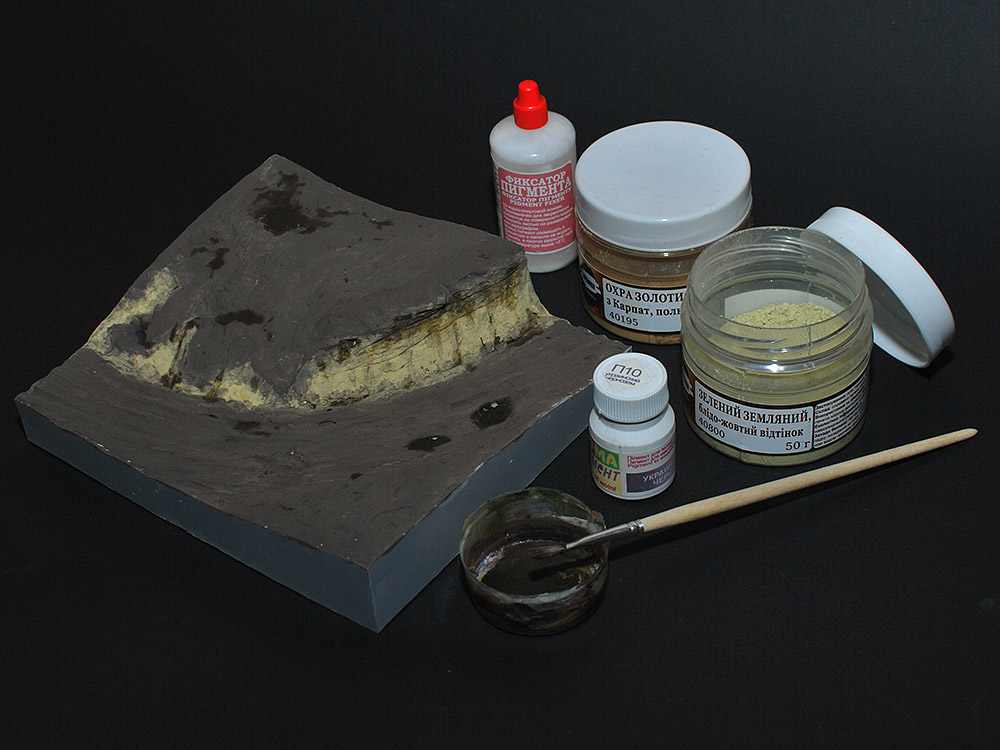

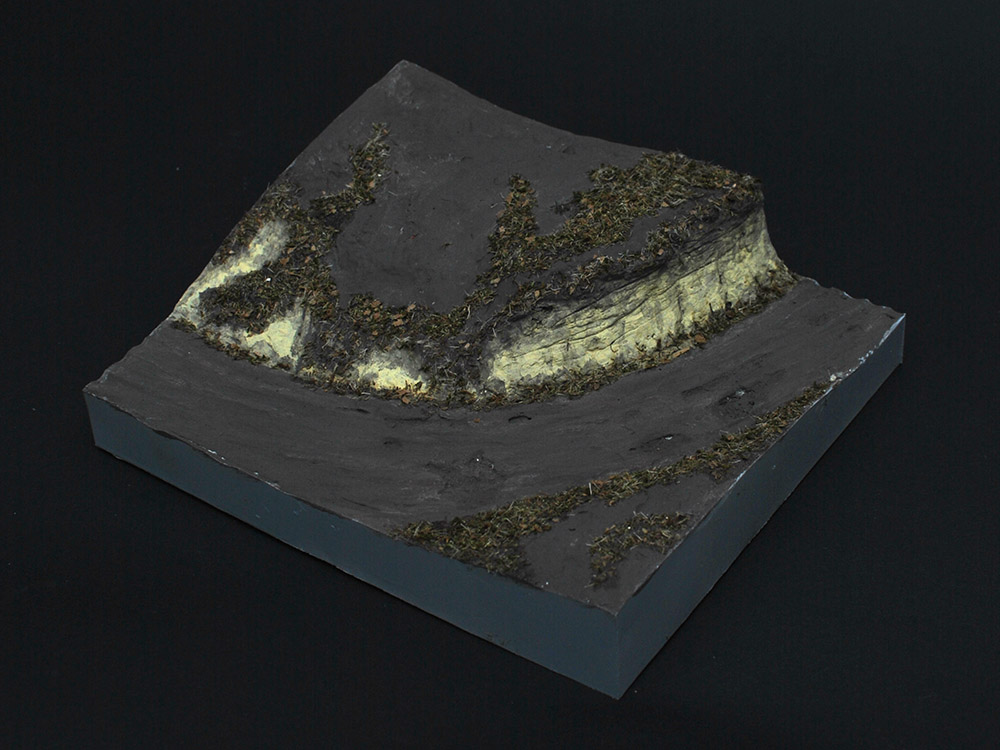

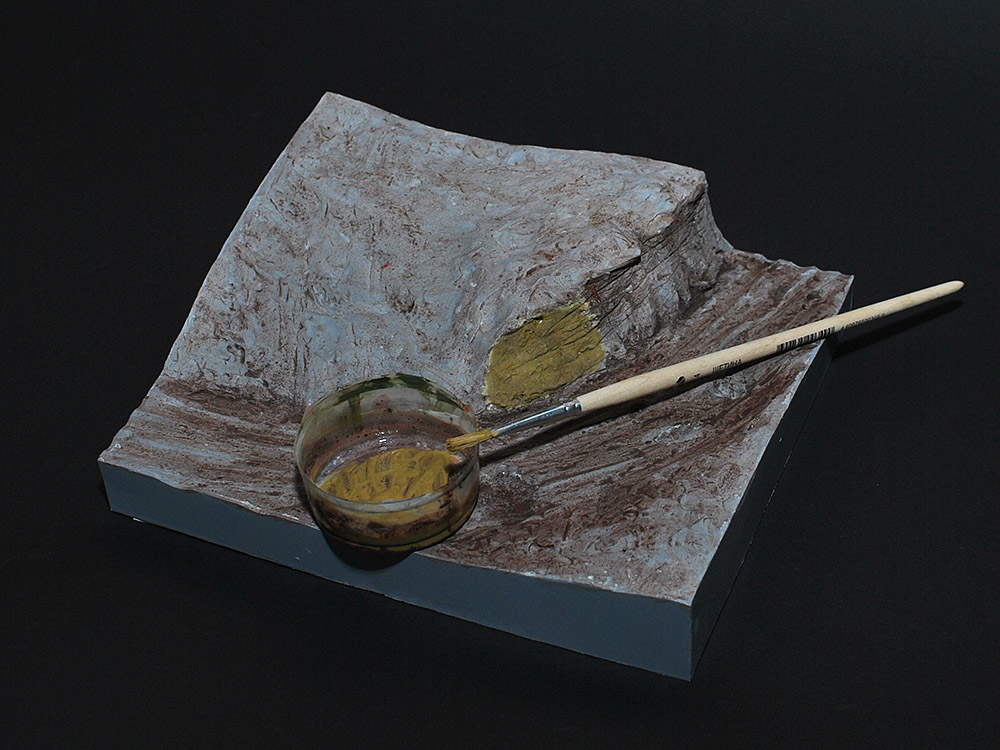

Успел ландшафт приблизить к желаемому. С помощью пигментов и фиксатора имитировал почву.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-59193200-1451578883_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-30677300-1451578893_thumb.jpg

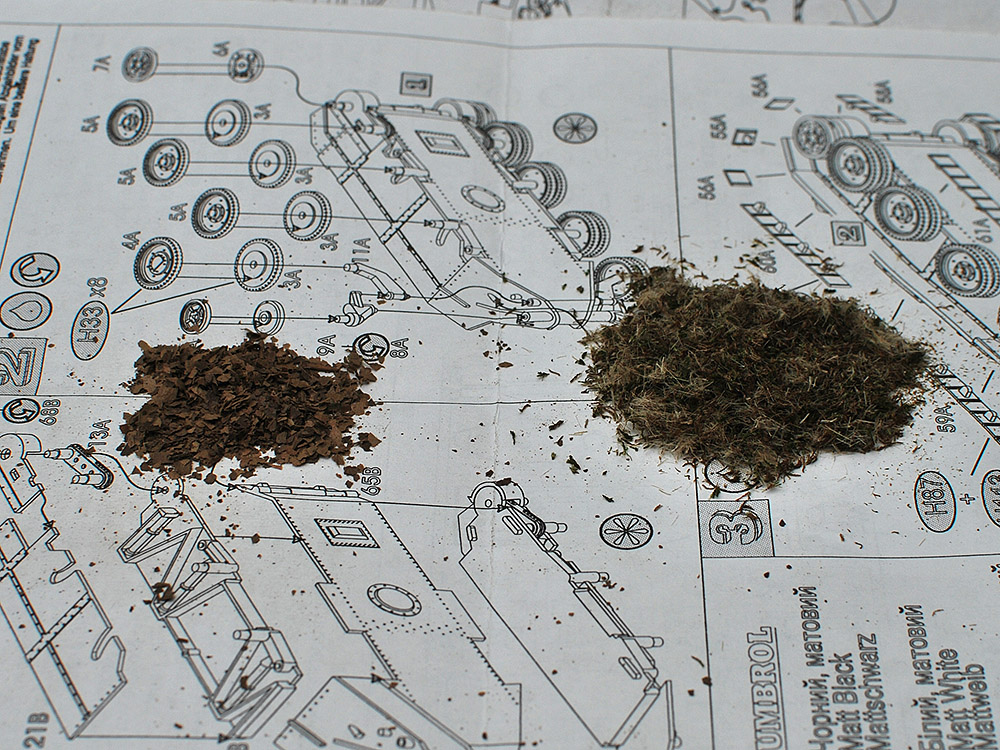

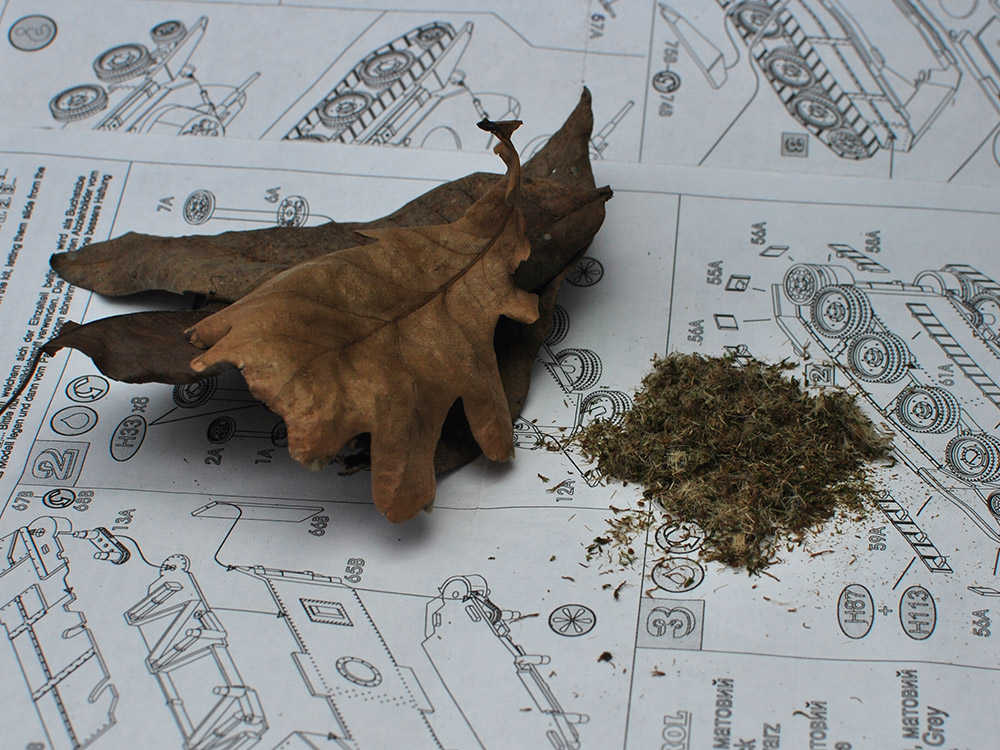

Впереди еще снегопад содовый, а пока чернозем и песчаник на обрыве, плюс смесь травы и листвы осенней, фиксированная ПВА.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-49306200-1451578901_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-65301900-1451578911_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-71003800-1451578923_thumb.jpg

Смесь вдоль кромок снежного покрова, так что нет надобности всю поверхность ею застилать.

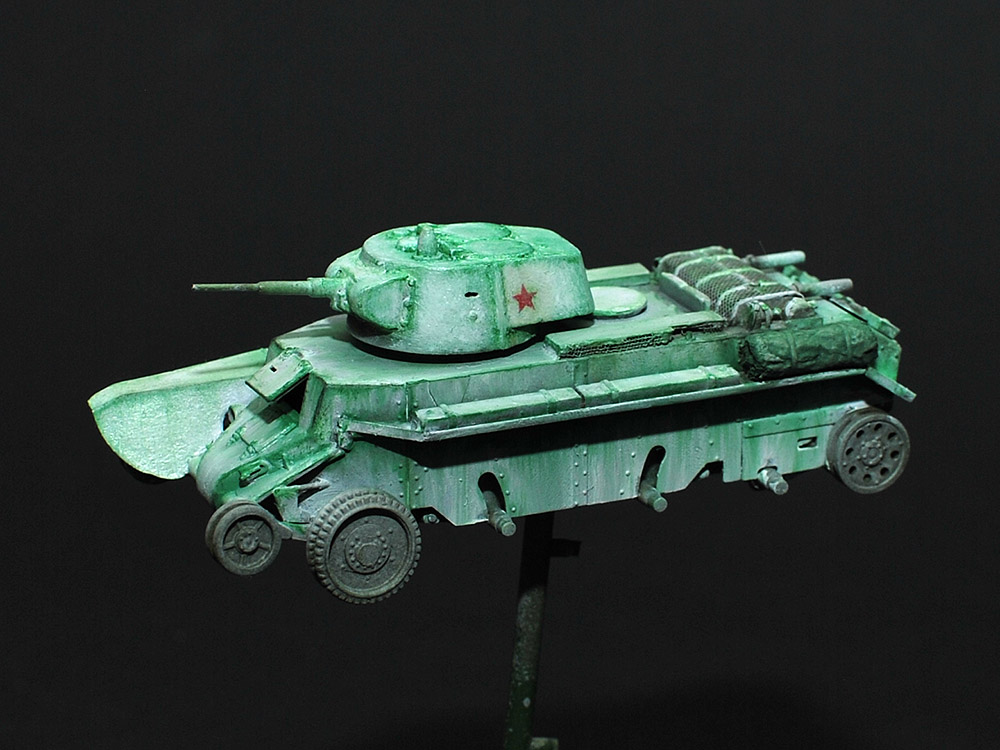

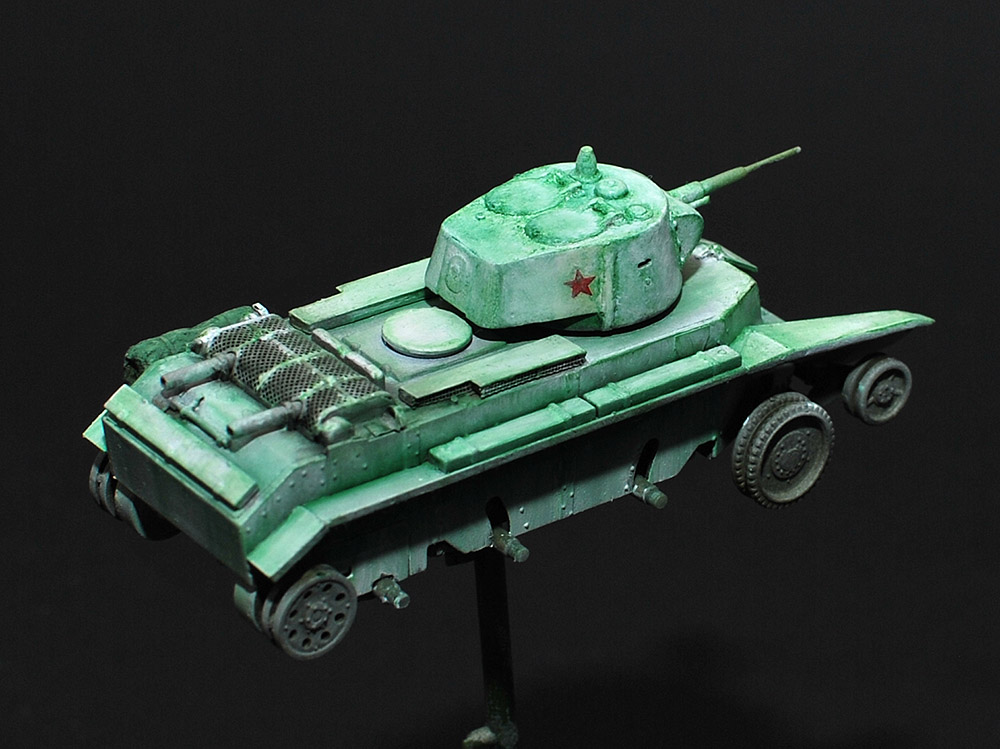

Ну и немного подтонировал башню у БТ-шки.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-58476800-1451578932_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_12_2015/post-11427538-0-94600400-1451578941_thumb.jpg

Впереди еще много выходных, так что времени для продолжения работы будет предостаточно. О прогрессы вы узнаете из первых уст.

Всех с Новым годом! Ура, товарищи-и-и-и.

[Lyolik_O]

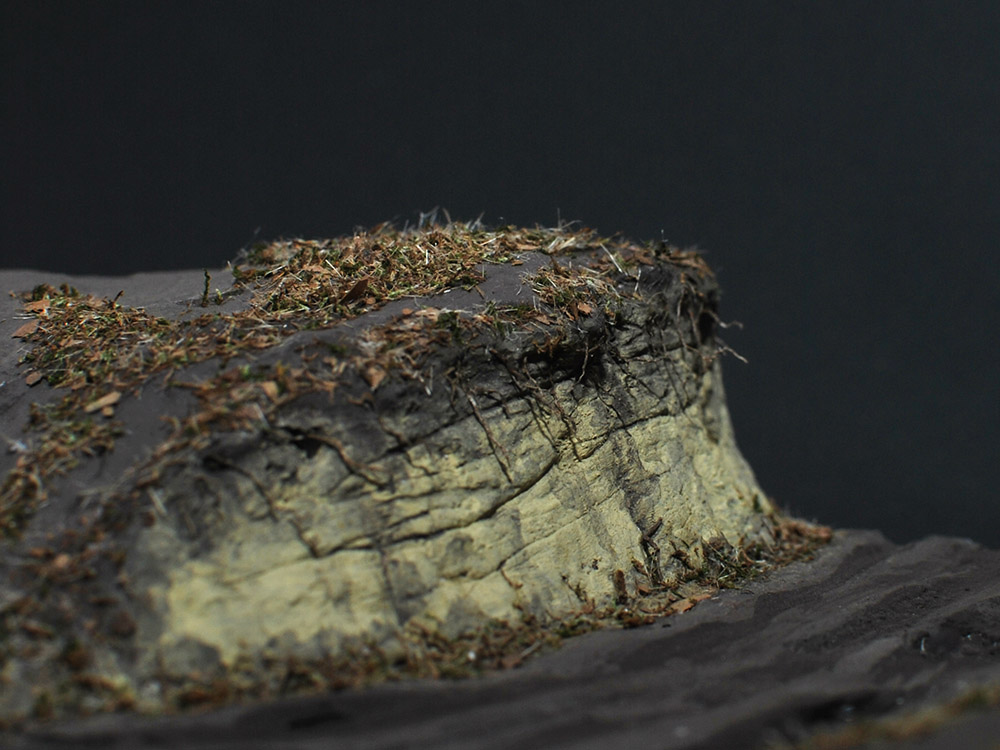

Продолжил ландшафтные работы: приклеил корни по краю обрыва:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-13515800-1451673758_thumb.jpg

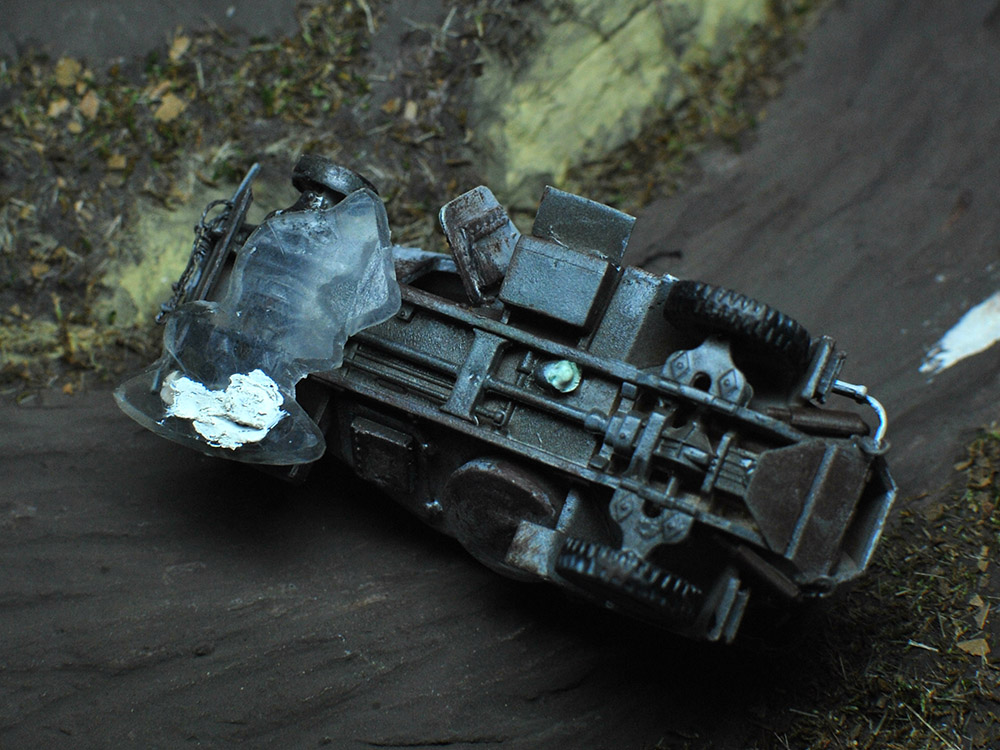

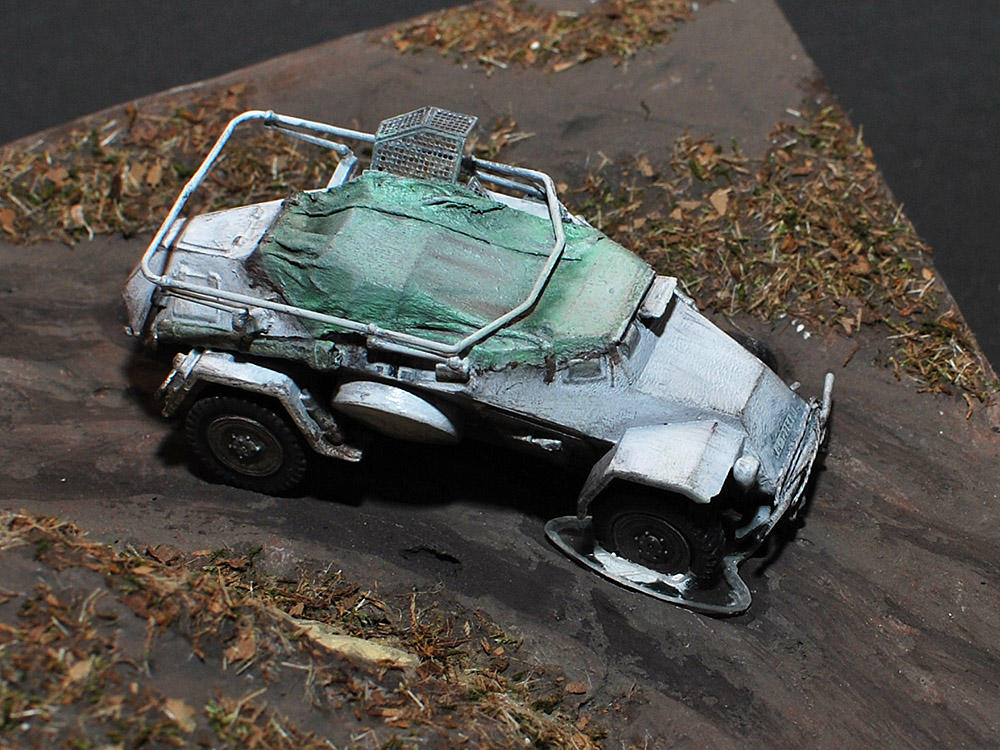

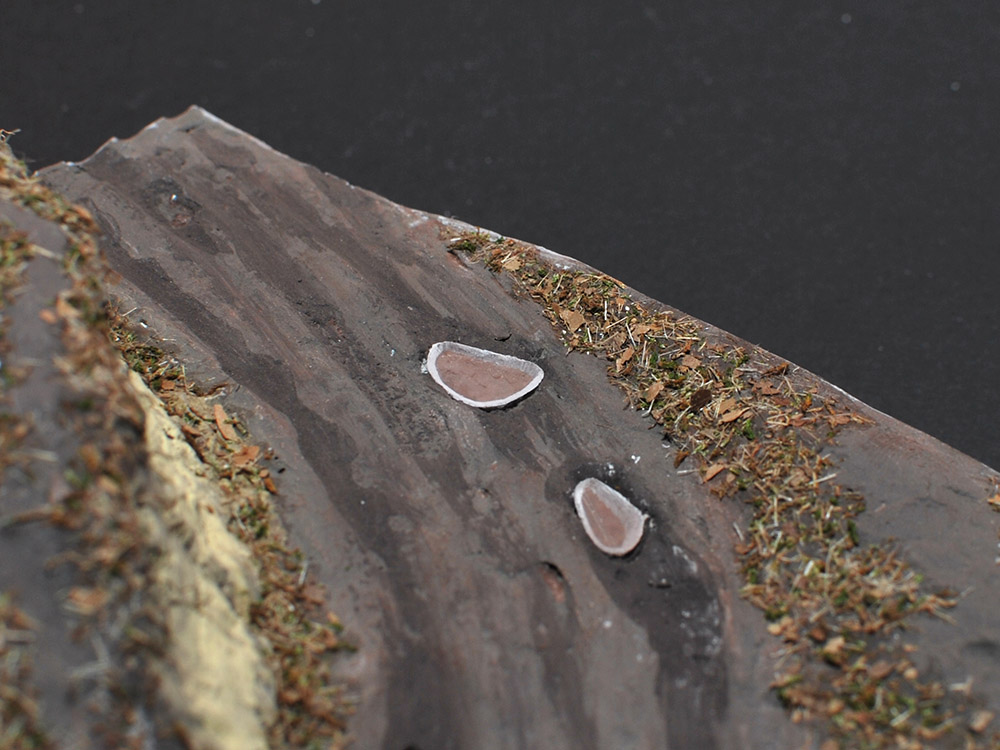

Замерзшие лужи как атрибут морозной погоды в 72-м озадачили своей реализацией. Решил из пластика от DVD-бокса вырезать. Позже подкрашу изнутри в цвет грязи, сверху глянцем. Самая сложная по форме получилась в яме от взрыва.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-69092600-1451674053_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-15106800-1451674061_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-00502300-1451674072_thumb.jpg

Намешаю жидкого гипса и эти ледышки уже на жижу эту посажу, чтоб зазоры заполнились. Они затем подкрасятся.

На этом пока всё. До новых встреч в эфире. Пойду оливье поем, что ли.

Изменено 1 января, 2016 пользователем Lyolik_O

[Lyolik_O]

Прывет всем.

За эти выходные соизволил только катки у БТшки снегом набить. ))) Ну и боковины корпуса немного загадил сперва грязью, потом снегом.

Снег имитировал содой, фиксатором, пигментом "снег" и капелькой белой краски. Шины еще в цвет резины не красил.

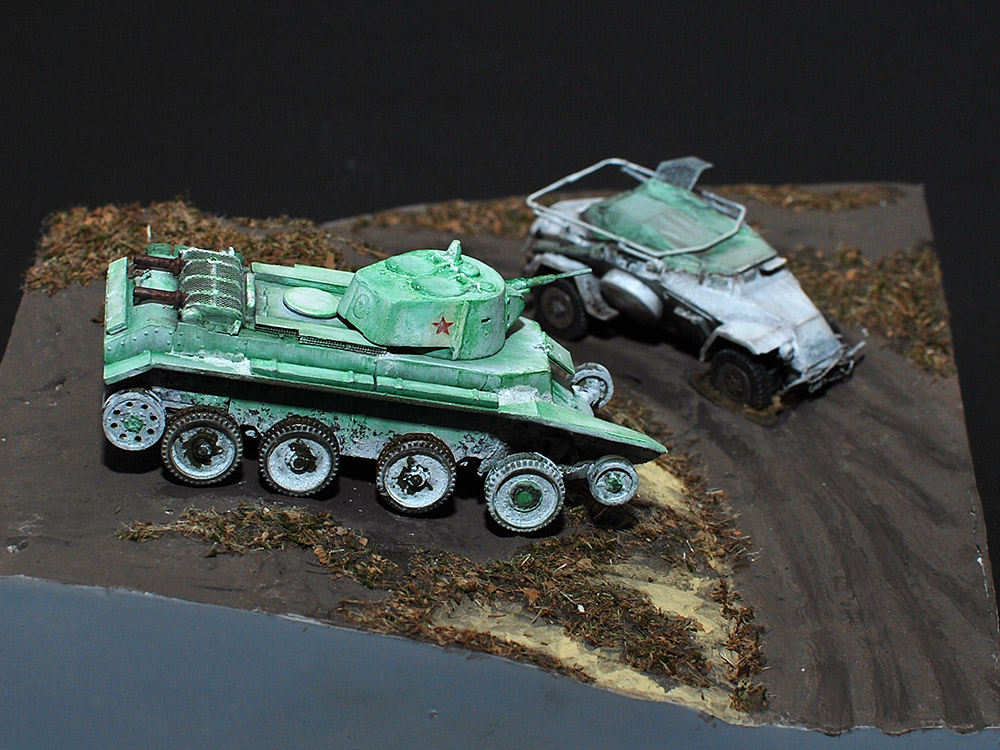

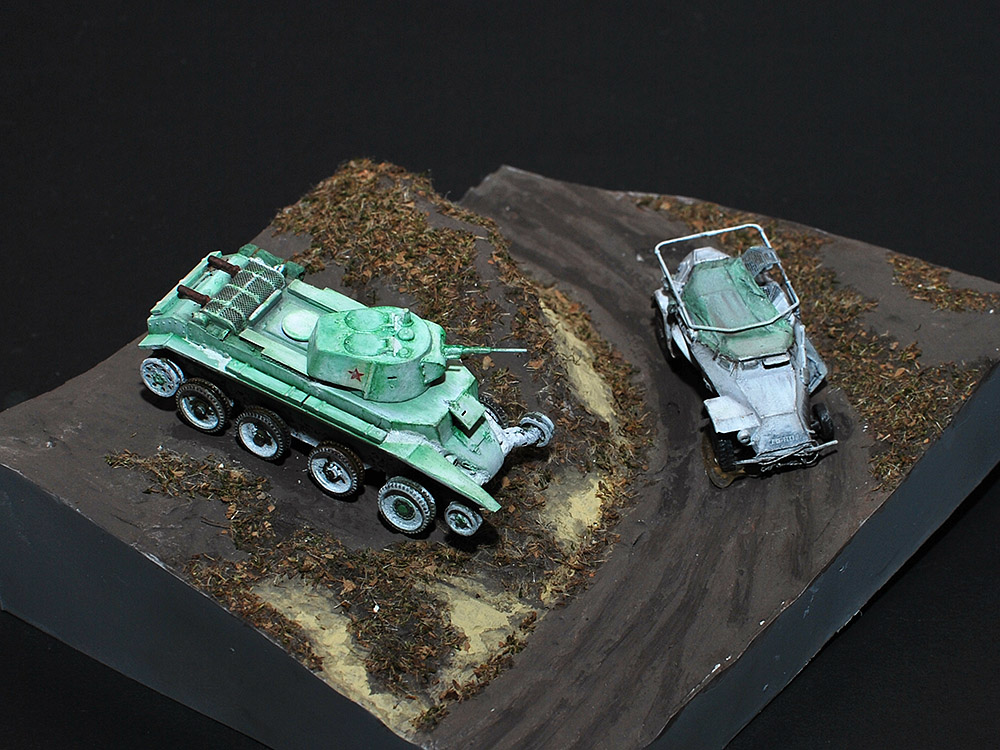

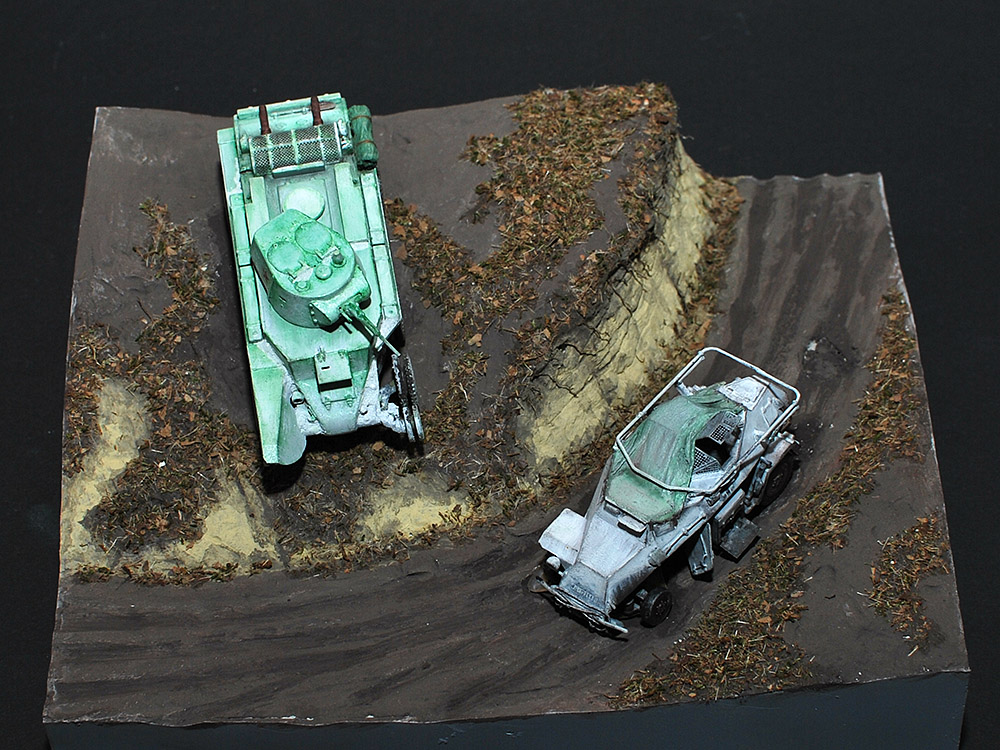

Решил заодно и на подставке прикинуть, как смотрятся герои миниатюры:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-40627300-1452108337_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-23912500-1452108349_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-28584100-1452108400_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-63746300-1452108409_thumb.jpg

Всех с Рождеством Христовым. )))

[Andryhin50rus]

06 Янв 2016 - 22:28 пользователь Lyolik_O сказал:

Прывет всем.

За эти выходные соизволил только катки у БТшки снегом набить. ))) Ну и боковины корпуса немного загадил сперва грязью, потом снегом.

Снег имитировал содой, фиксатором, пигментом "снег" и капелькой белой краски. Шины еще в цвет резины не красил.

Решил заодно и на подставке прикинуть, как смотрятся герои миниатюры:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-40627300-1452108337_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-23912500-1452108349_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-28584100-1452108400_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2016/post-11427538-0-63746300-1452108409_thumb.jpg

Всех с Рождеством Христовым. )))



здоравска получается Лёша!

и Тебя тоже с Рождеством!!!
