Доброго времени суток всем!

Недавно набрел на интересную группу с выкройками для бумажных моделей по Warhammer 40k и решил попробовать себя на этом поприще.

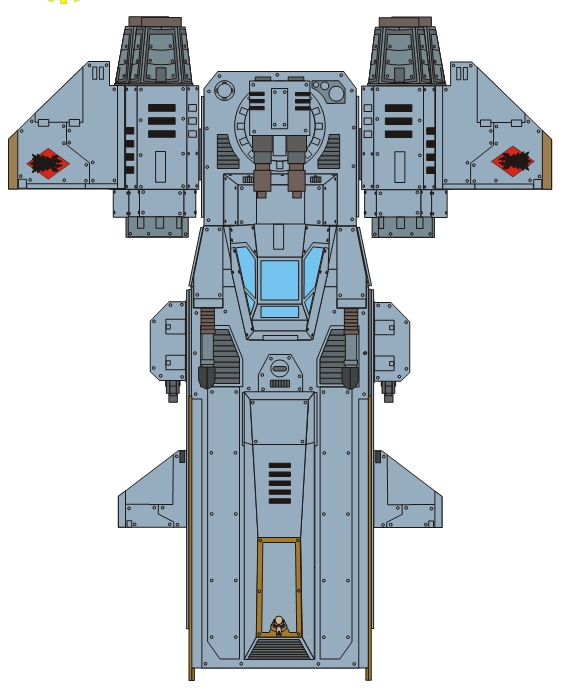

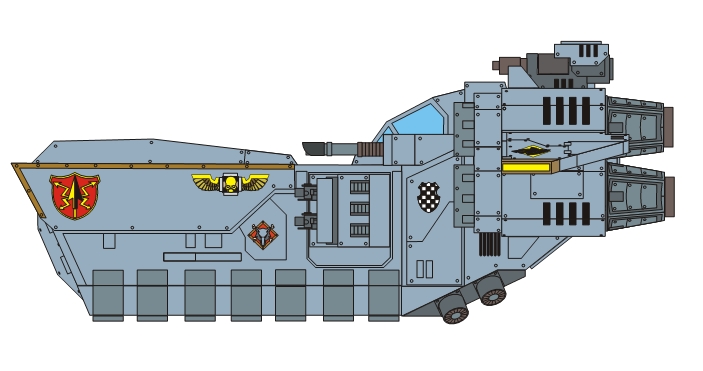

За основу взята следующая выкройка. Там машина дана в двух вариантах: десантный и огневой поддержки. Я остановился на варианте огневой поддержки так как он выглядит интереснее благодаря спаренной установке за кабиной пилота.

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-09391400-1436346703_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-21193900-1436346705_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-68544100-1436346707_thumb.jpg



В качестве материала выбран самый простой и доступный вариант - картон, по необходимости буду использовать при отделке проволоку, фольгу или пластик в угоду качеству и зрелищности. Но основная часть модели будет именно из картона.

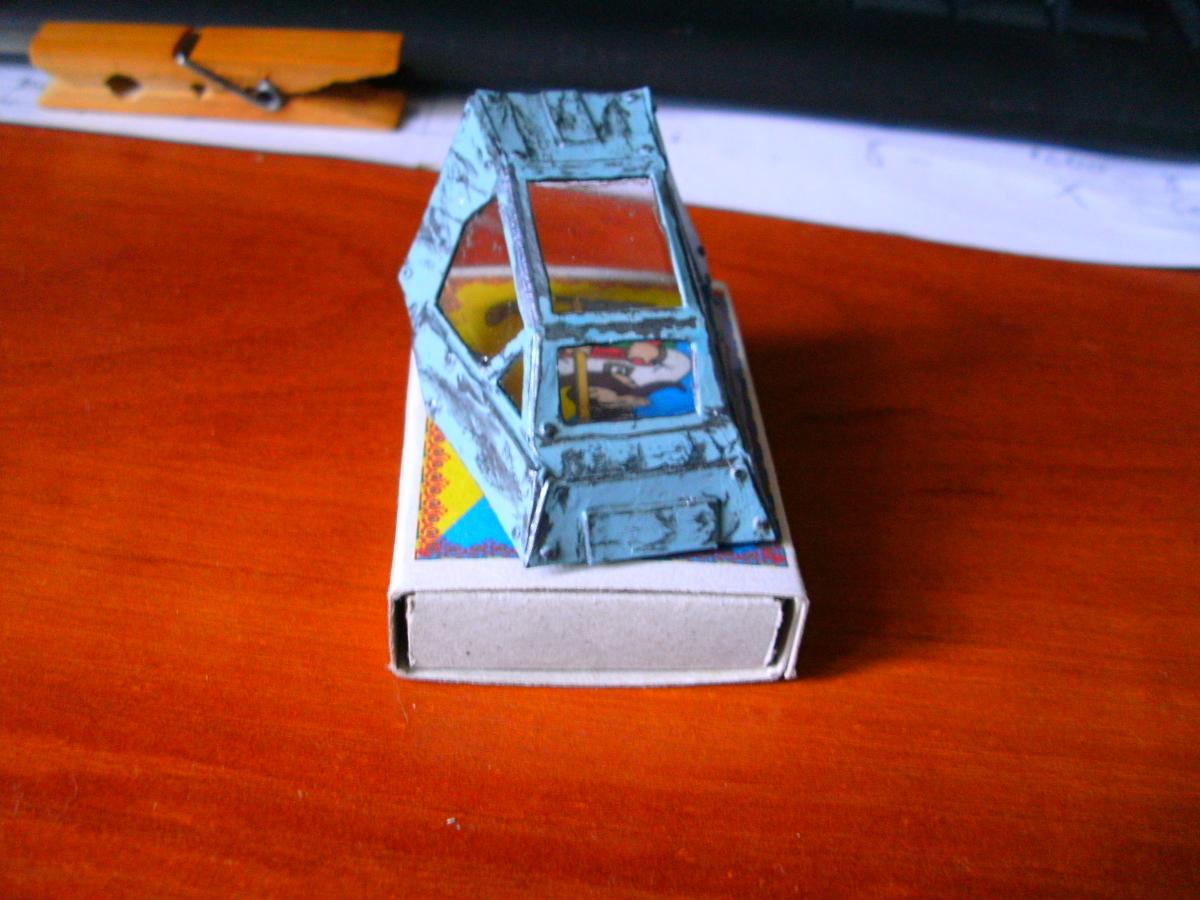

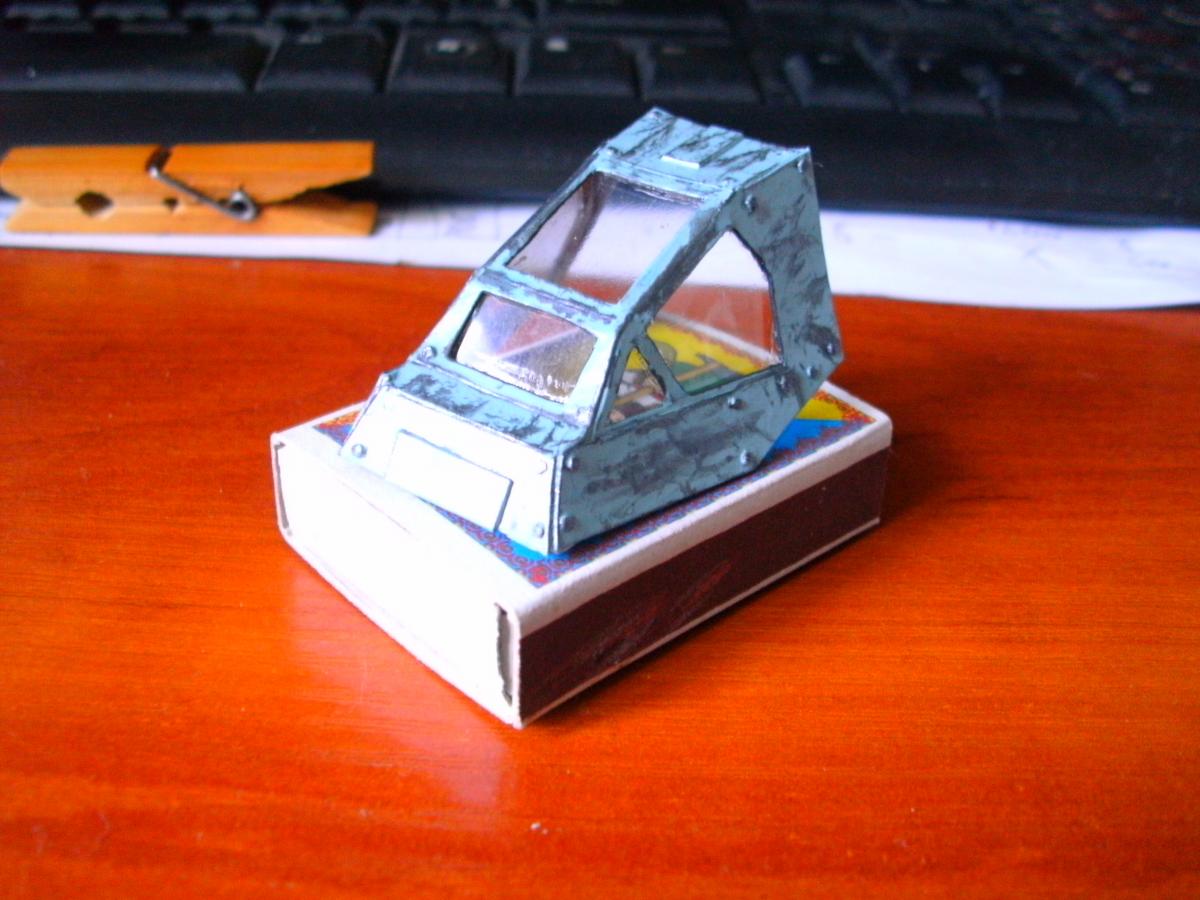

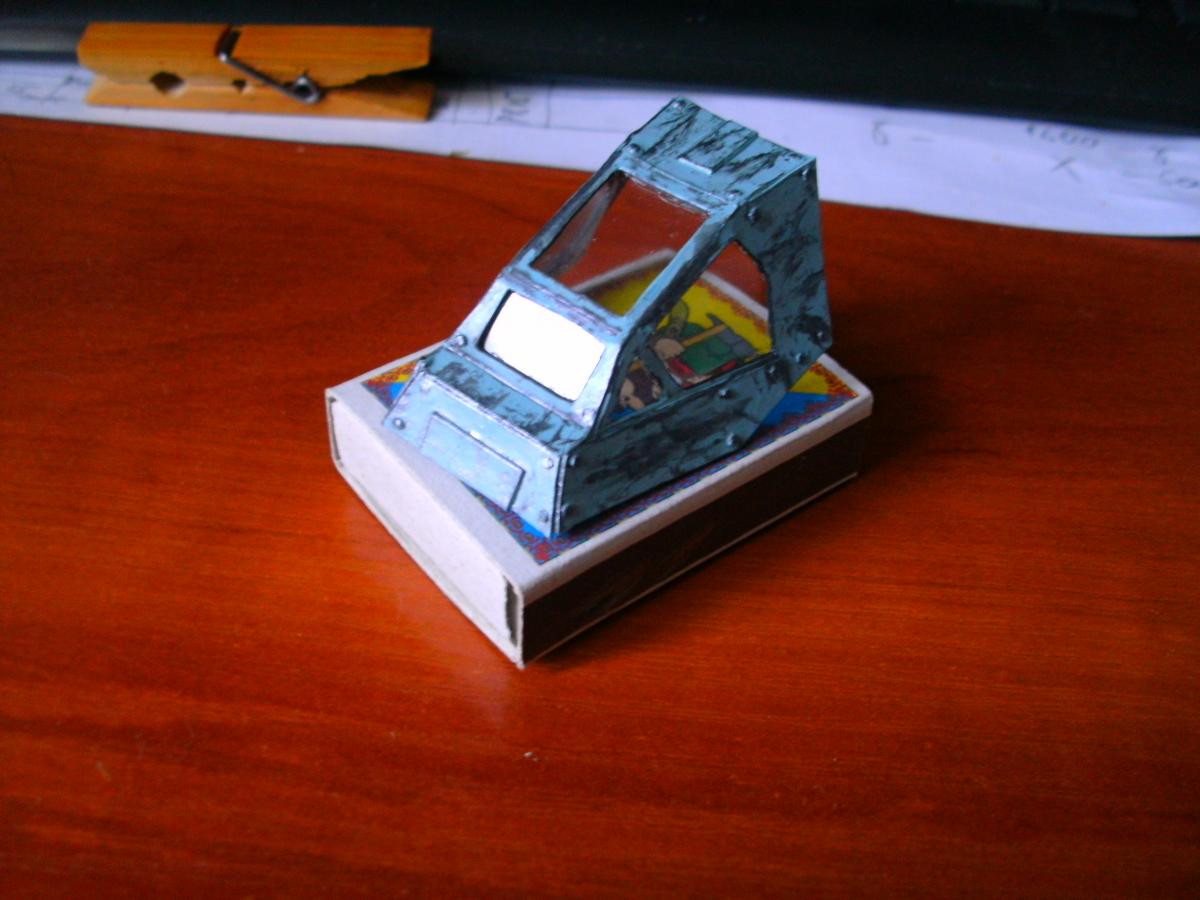

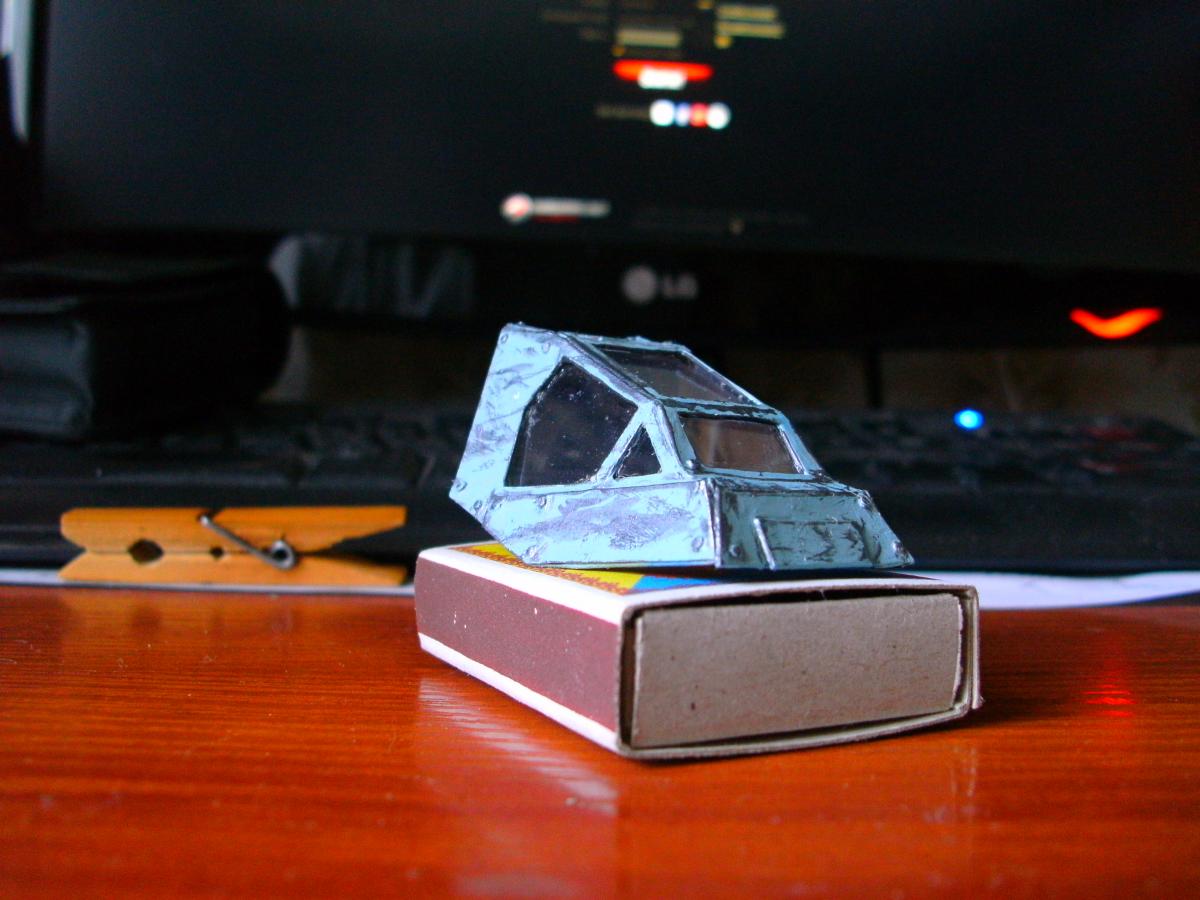

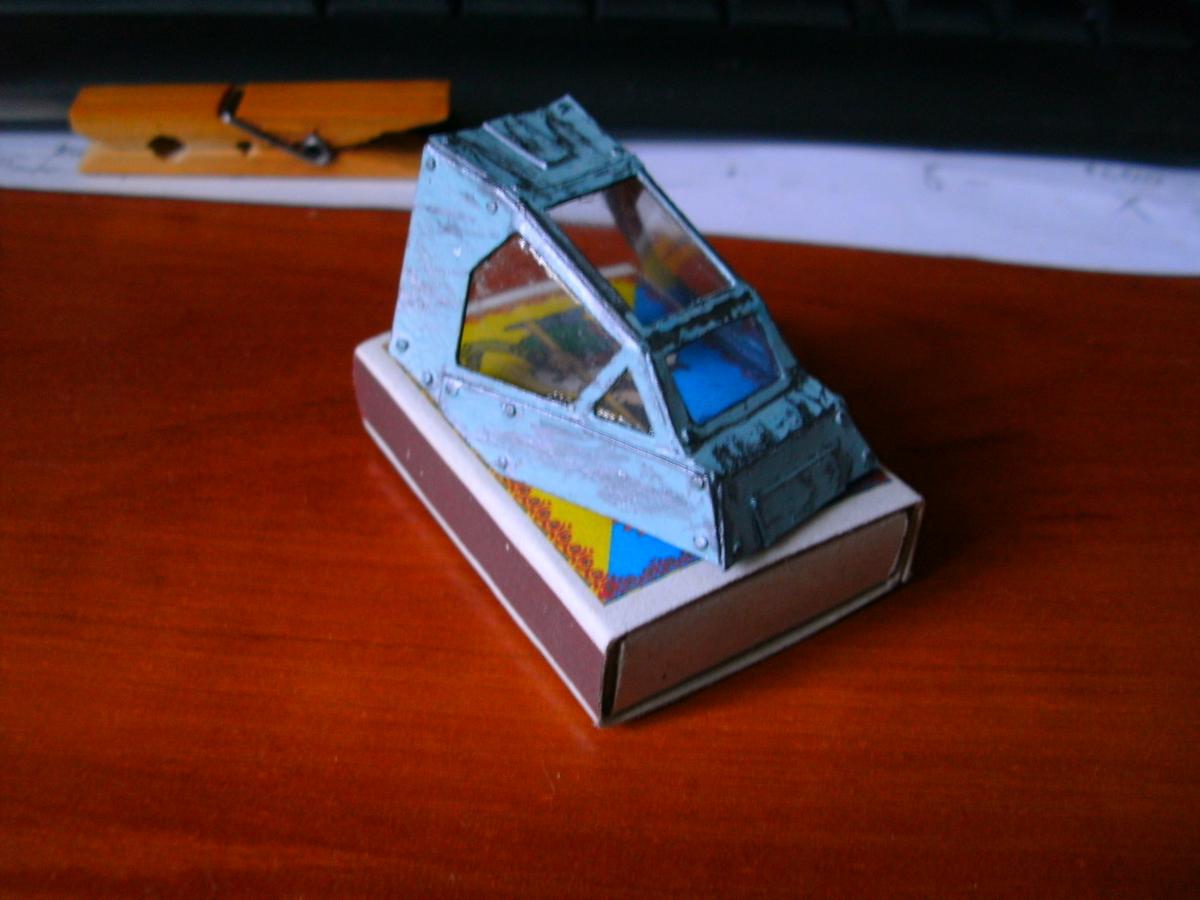

Фонарь кабины пилота

Сразу же после распечатки выкроек возникла идея сделать кабину пилота с остеклением из прозрачного пластика. Что бы фонарь выглядел интереснее я решил добавить объемные заклепки. Их я изготовил из картона с помощью пробойника. Каждая заклепка - пробитый кружок из плотного картона диаметром 1 мм. Всего на фонаре 22 заклепки. К сожалению промежуточных фото сделать не успел, так как очень увлекся процессом и не захотел останавливаться. Красил акриловой краской от ХоМа №16 "Авиационный серый", он показался мне довольно близким к оригиналу. Признаю что возможно перебрал потом с эффектом потертого металла, но по идее краска должна бы сильно обгорать при входе в плотные слои атмосферы. Знаю что вархаммер и реализм вещи слабо совместимые, но все жеhttps://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif







[gudrunas]

Помимо самого фонаря кабины решено было сделать так же интерьер кабины. С этим возникли трудности. В выкройках он не дан, так что буду делать частично ориентируясь на фото пластиковых моделей.

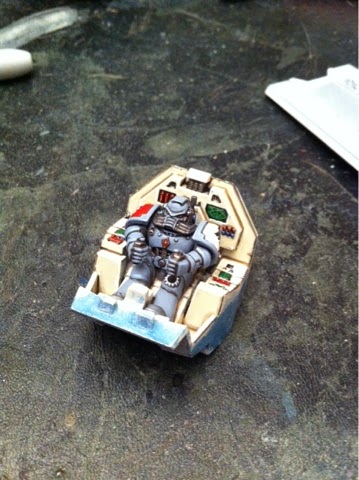

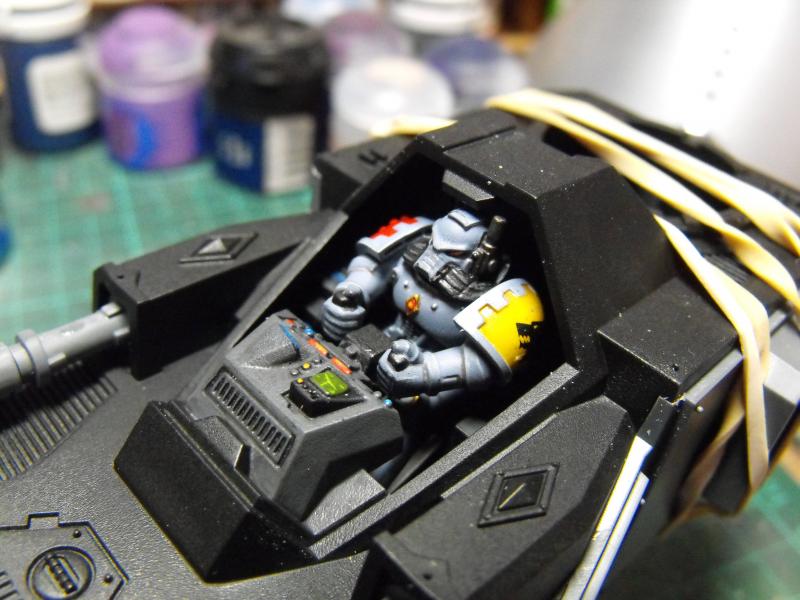

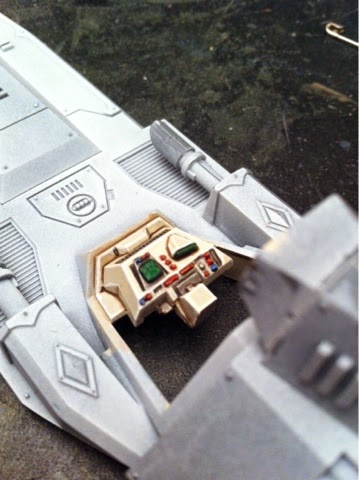

Это то, что я нашел по интерьеру в пластиковой модели, надеюсь как-то имитировать хотя бы часть:



Передняя приборная панель

Поскольку передняя приборная панель перед местом пилота довольно большая (примерно 2 см в длину по большей стороне и 1,5 см в глубину), решил сделать её с работающей подсветкой на светодиодах. Ясное дело что даже 3 мм светодиоды я туда ставить не стану, а вот SMD элементы типоразмеров 0805 и 0603 самое оно. Так как навесной монтаж я себе представить не могу для таких элементов, решил изготовить методом фототравления плату для приборной панели. Фото и чуть больше подробностей под спойлером.



 По самой технологии написаны уже тысячи статей, так что описывать все тонкости не стану. Остановлюсь на основных этапах, если кому интересно детальнее - могу расписать, или же ищите на радиолюбительских сайтах.

1) Разводка платы.

Задача - получить рисунок платы в пригодном для печати на пленке виде.

Решение - в любом редакторе для разводки печатных плат + возможно обработка изображения перед печатью, если редактор не позволяет этого сделать сразу же.

Результат - плата содержит 4 светодиода типоразмера 0603 (2 зеленых и 2 синих), 4 резистора типоразмера 0805 для ограничения тока через диоды, разъем PLS на два штыря для подачи питания.

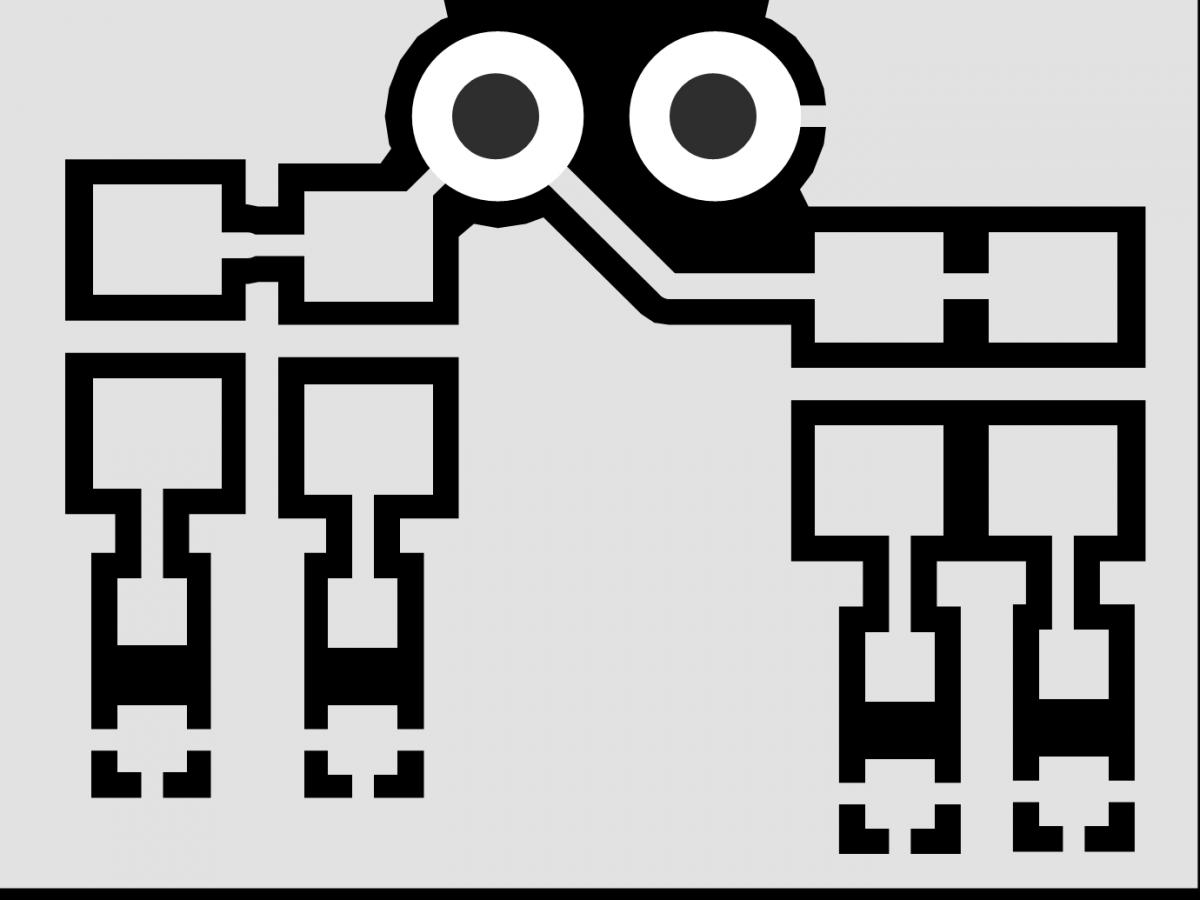

Собственно рисунок платы для фотошаблона:

2) Нанесение фоторезиста, экспонирование, проявка.

Задача - получить маску для травления меди на текстолите.

Решение -  наклеить фоторезист на плату, приложить сверху фотошаблон распечатанный на специальной прозрачной пленке, положить под ультрафиолетовую лампу для экспонирования на N минут/секунд. После чего бросить засвеченную заготовку в раствор пищевой соды на N минут дабы удалить нежелательные участки фоторезиста.

Результат - получаем заготовку где то, что нужно закрыто маской из задубевшего фоторезиста, а то, что нужно стравить - открыто.

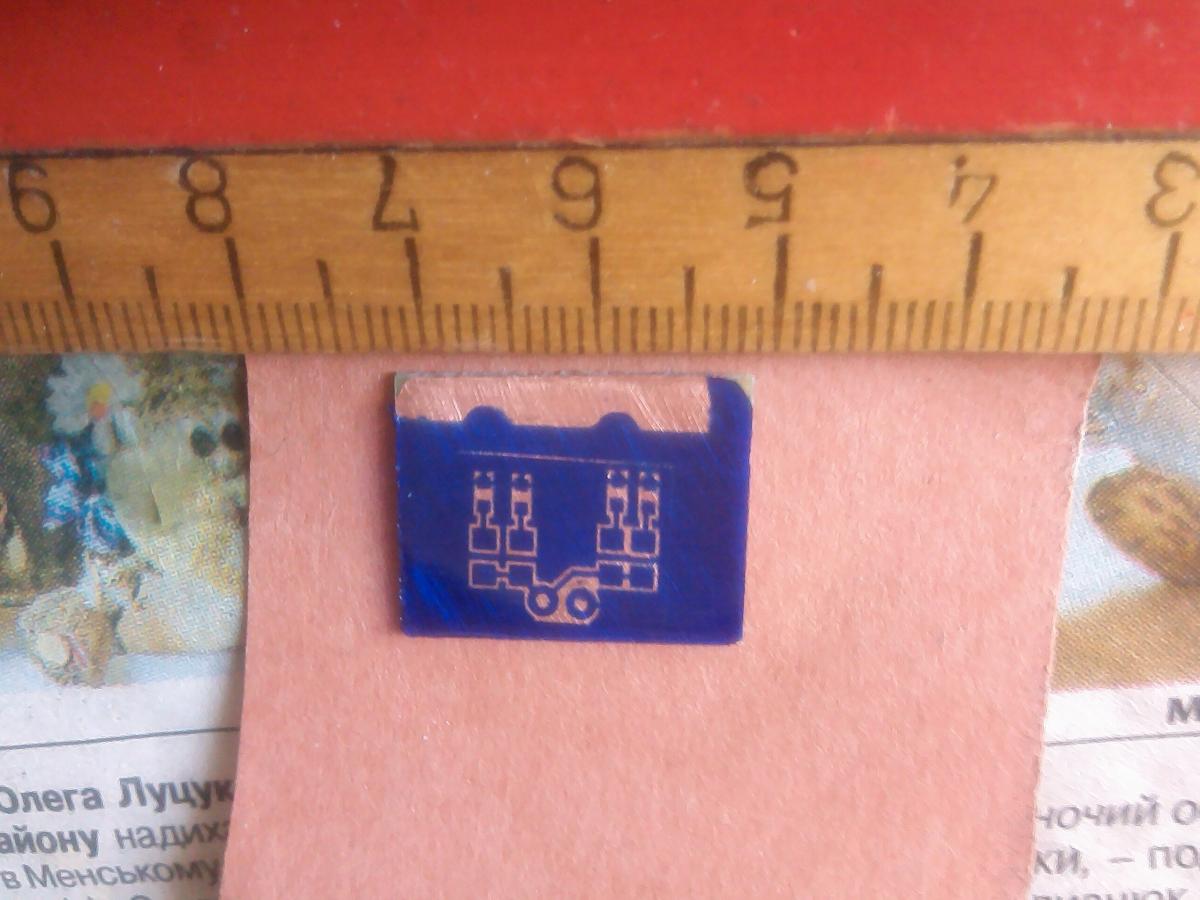

Так выглядит моя заготовка с нанесенной маской. Ширина дорожек примерно 0,3-0,4 мм.



3) Травление

 Тут расписывать нечего особо. Бросить заготовку в раствор хлорного железа, персульфата аммония, чего угодно, что надежно стравит незащищенную медь и не тронет маску.

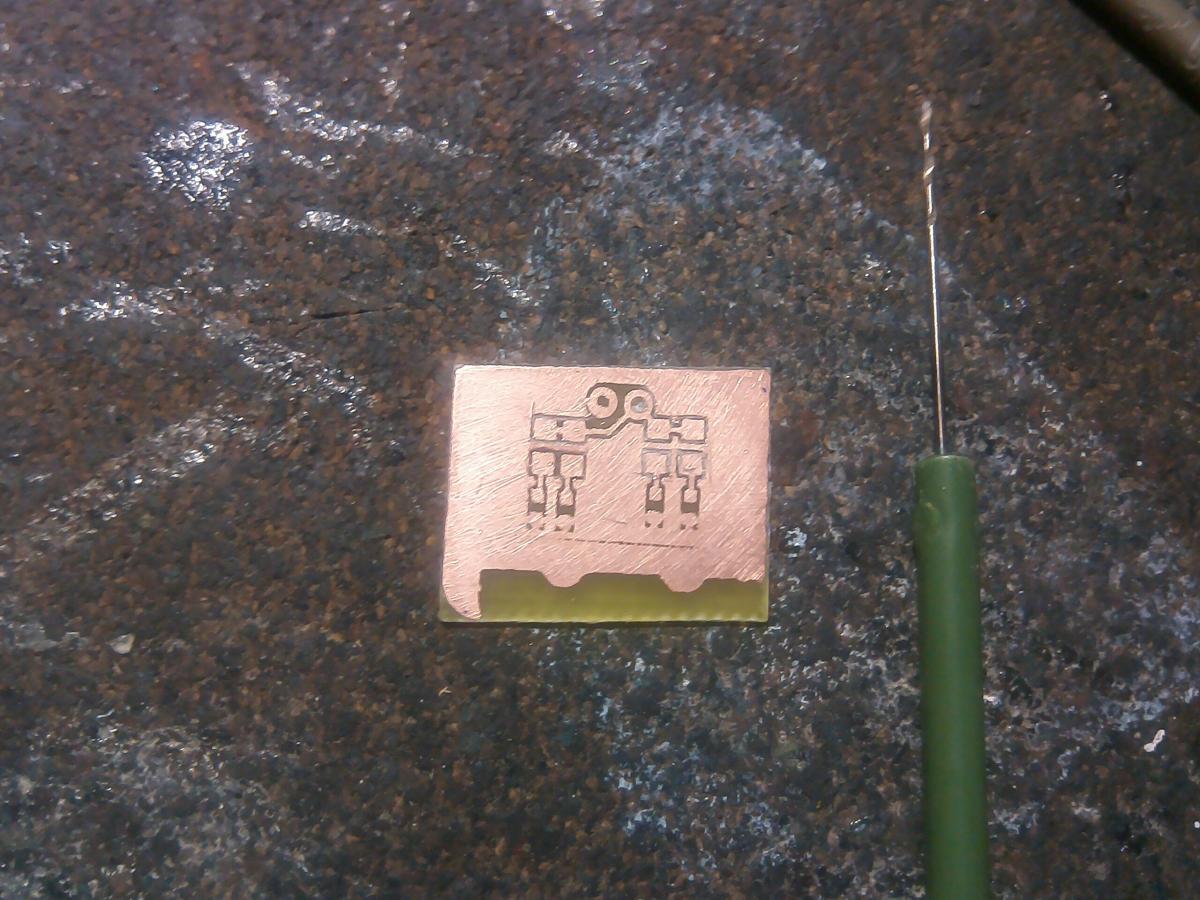

Вот результат. Пала несколько больше, чем нужно, по этому после сверления я её обрезал ножницами по металлу.

4) Пайка

Сюда же входит сверление, лужение, собственно пайка. Ничего необычного. Отечественный паяльник на 40 Вт, припой проволочка, флюс, пинцет и никакой магии. Можно было бы и не лудить, но мне показалось что стоит.

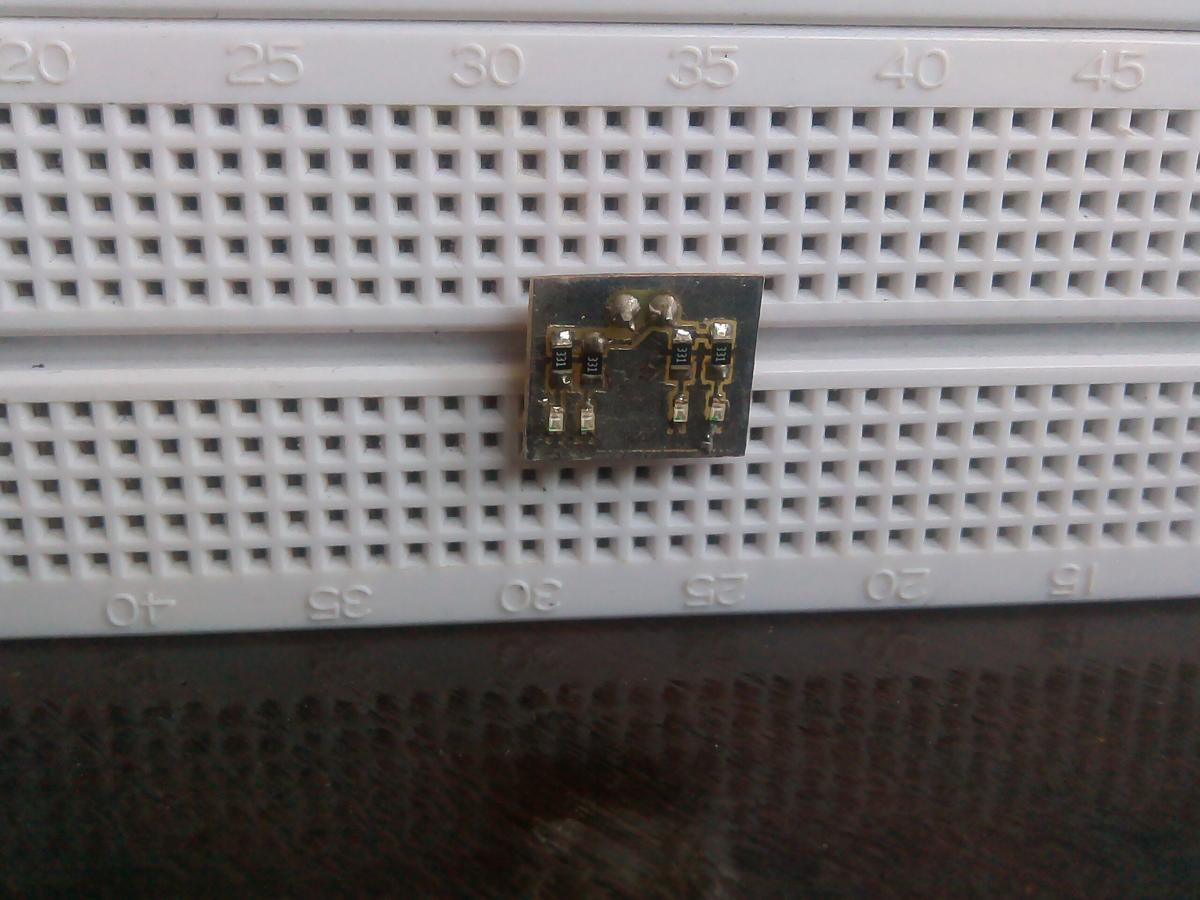

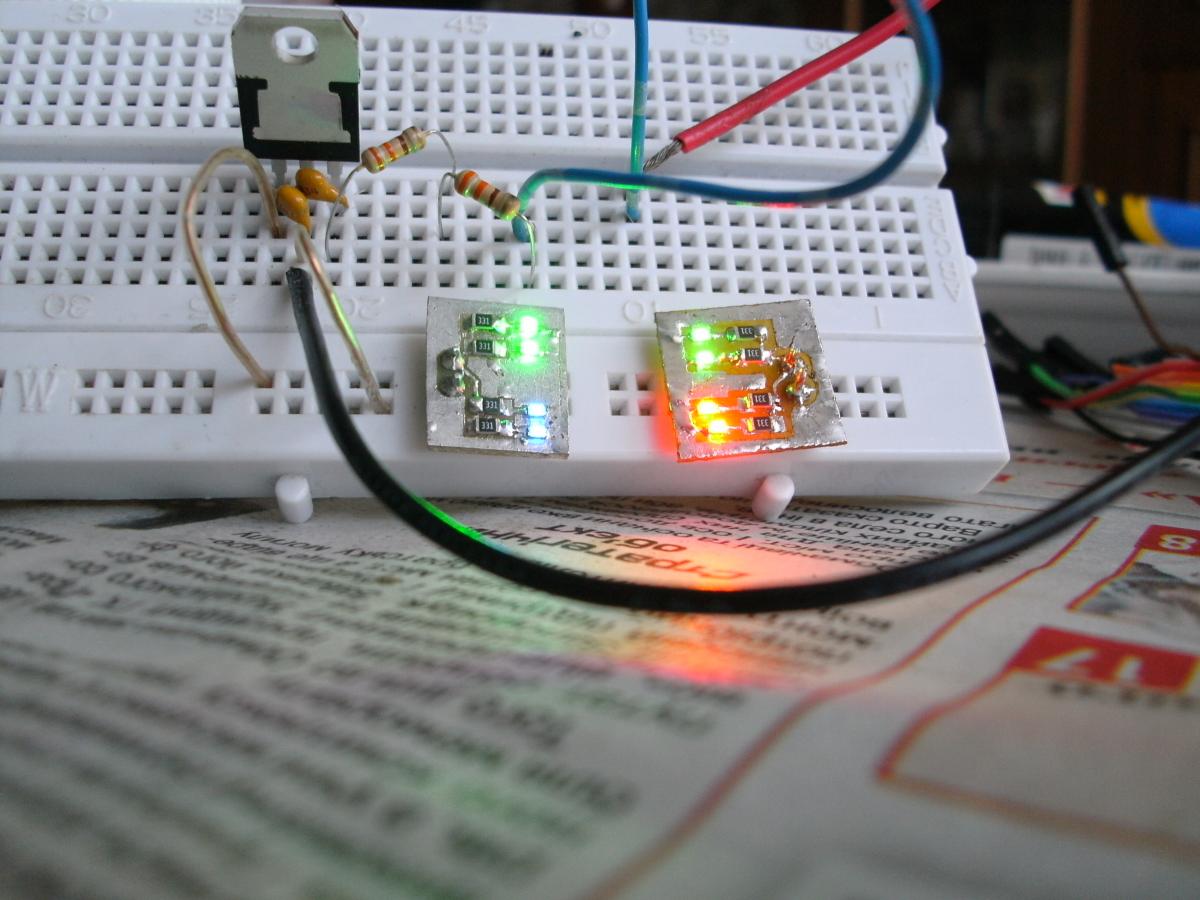

На фото запаянная плата, вставленная штырями в беспаечную макетную плату для удобства съемки.

5)Проверка работы.

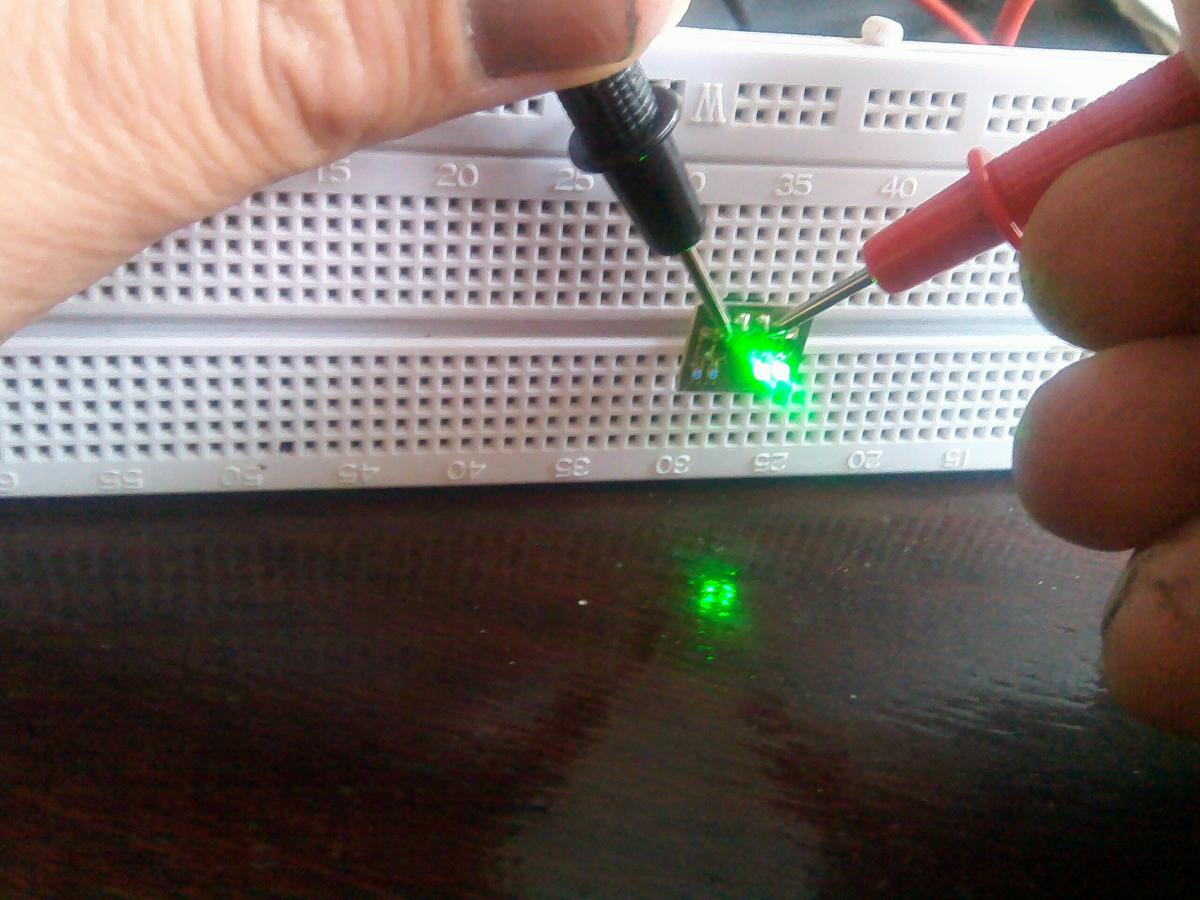

Подать питание и все. Питания от мультиметра в режиме прозвонки не хватило на все диоды, но это и не важно. При питании от 5 В источника питания диоды горят так ярко, что снять их адекватно на камеру проблематично.



Похожая плата будет за спинкой кресла пилота, но с красными диодами на месте синих. Питать всю эту красочную радость я планирую от батарейки "Крона" через специальный стабилизатор на 5 В, а может и без него, еще не решил, посмотрю по яркости свечения двух включенных плат.



Прочие детали

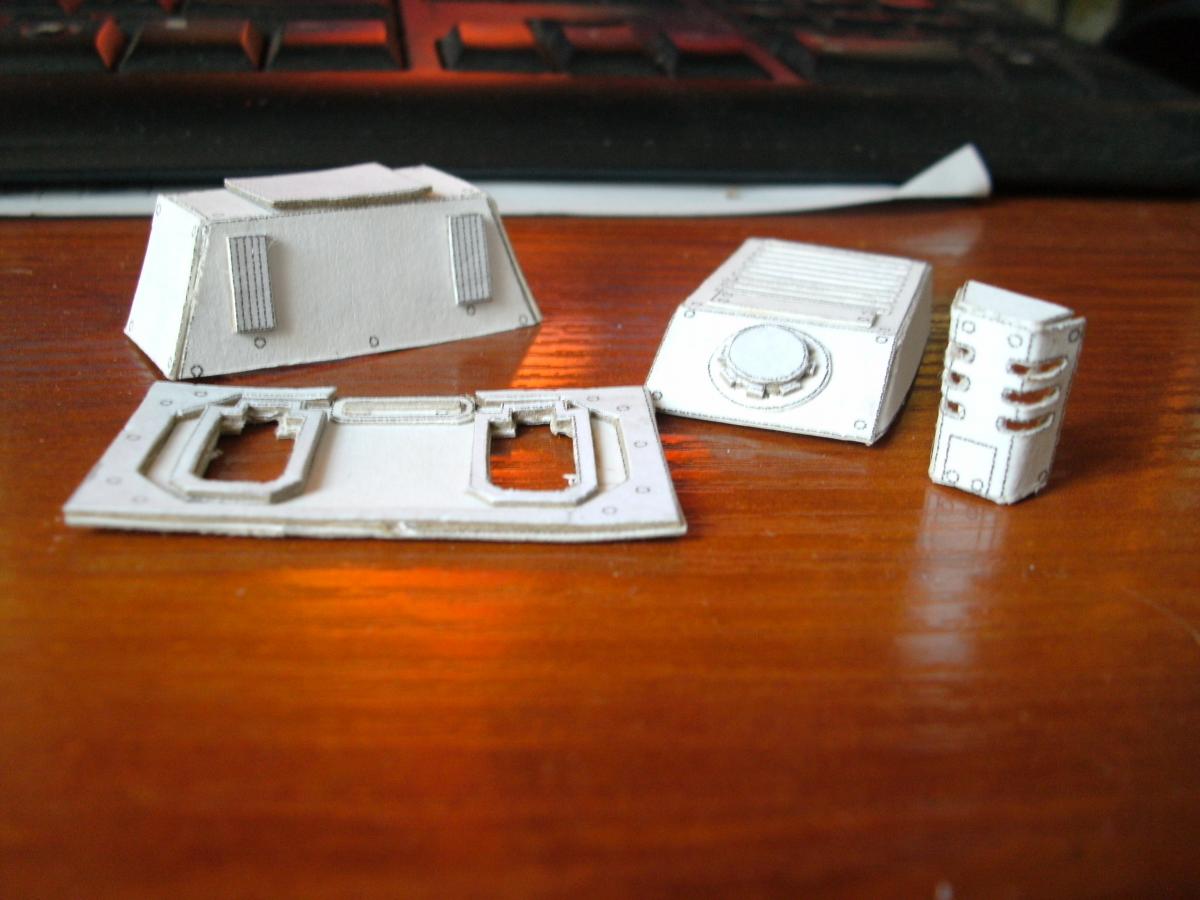

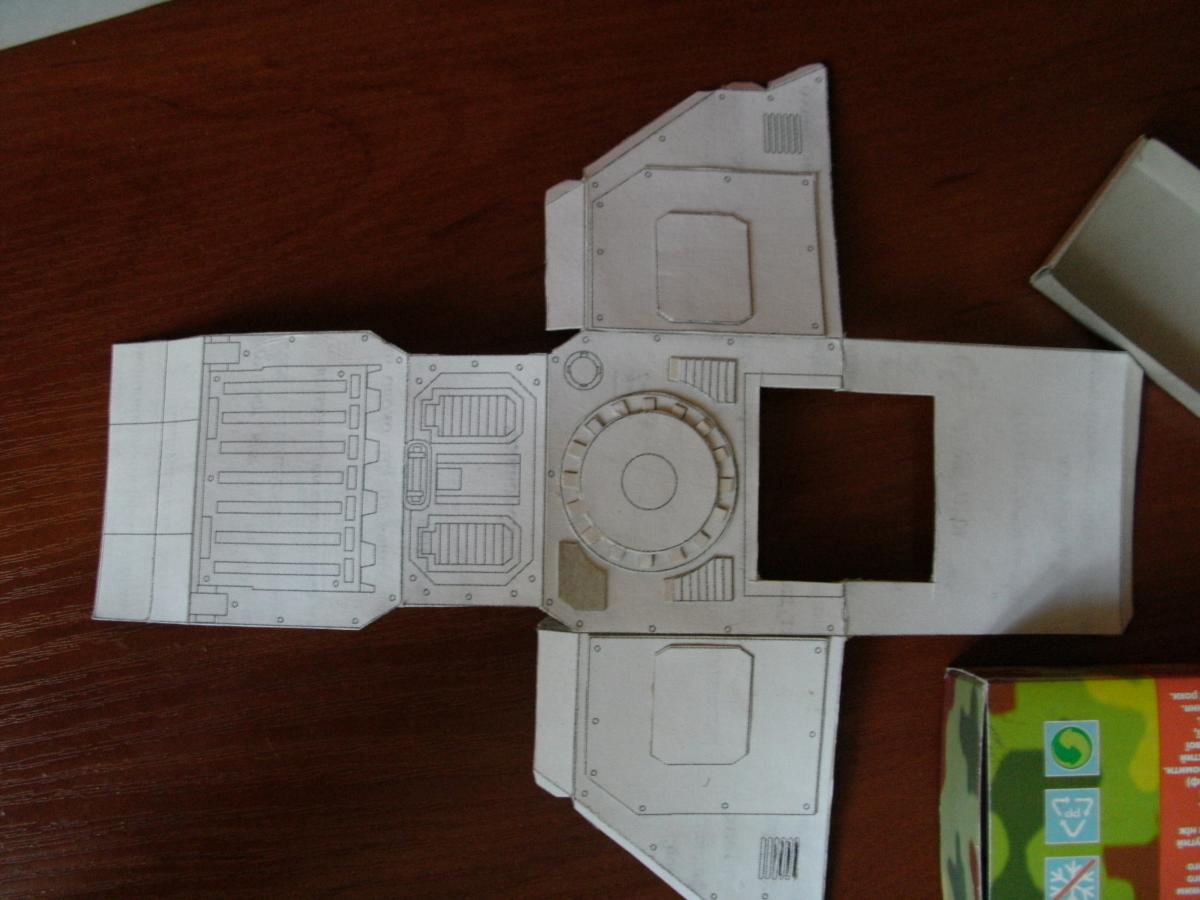

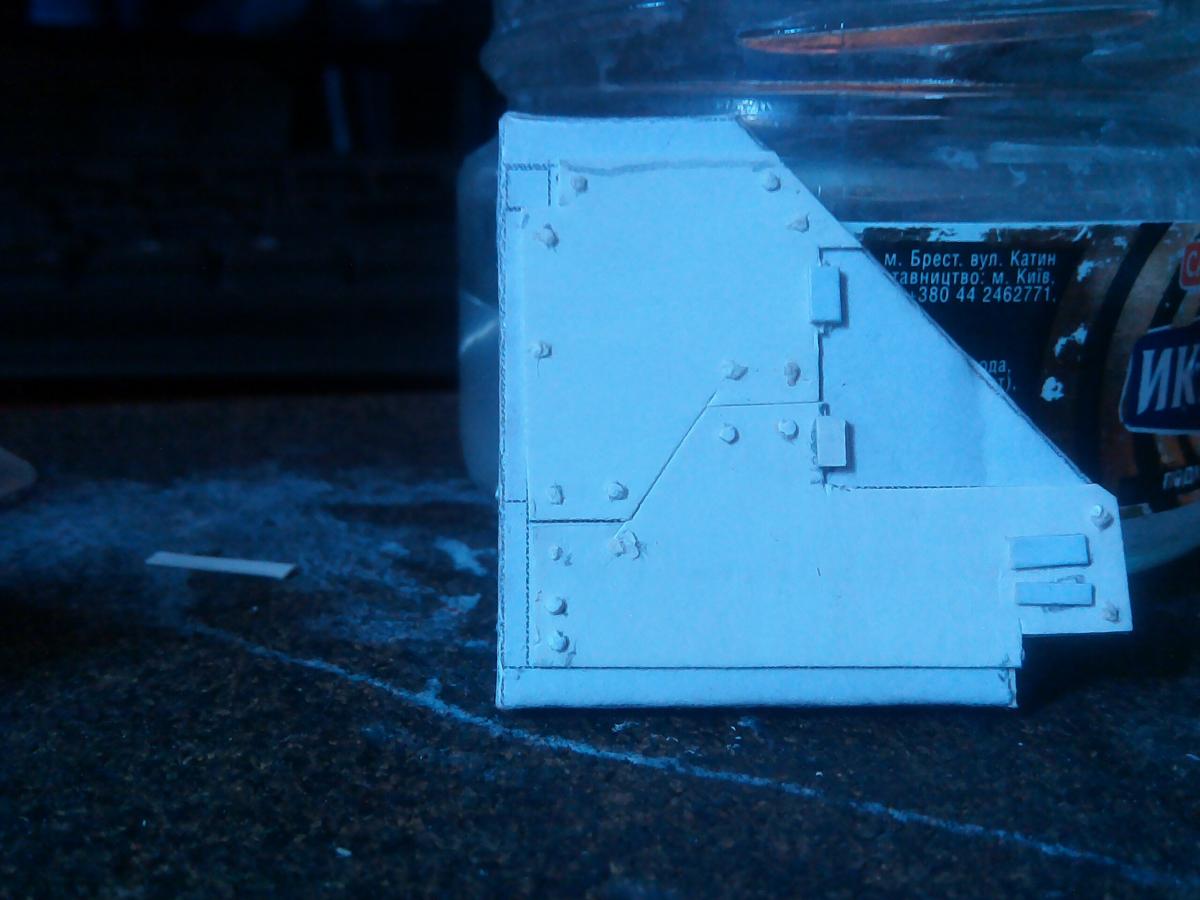

По основным деталям корпуса пока ничего серьезного не сделано, вырезаны они все, но клеить их не зная окончательных размеров кабины не решаюсь. Часть мелочёвки вырезал и склеил в перерывах на высыхание клея.

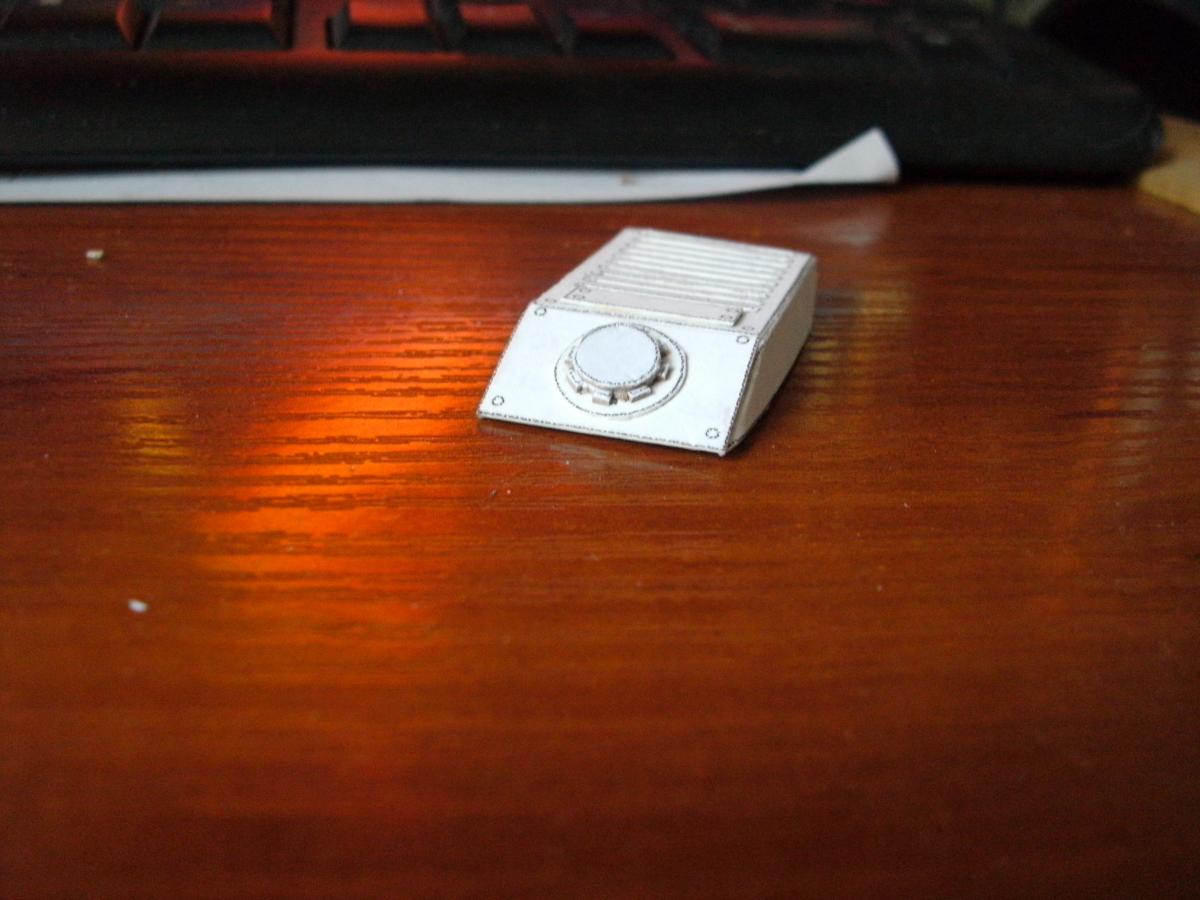

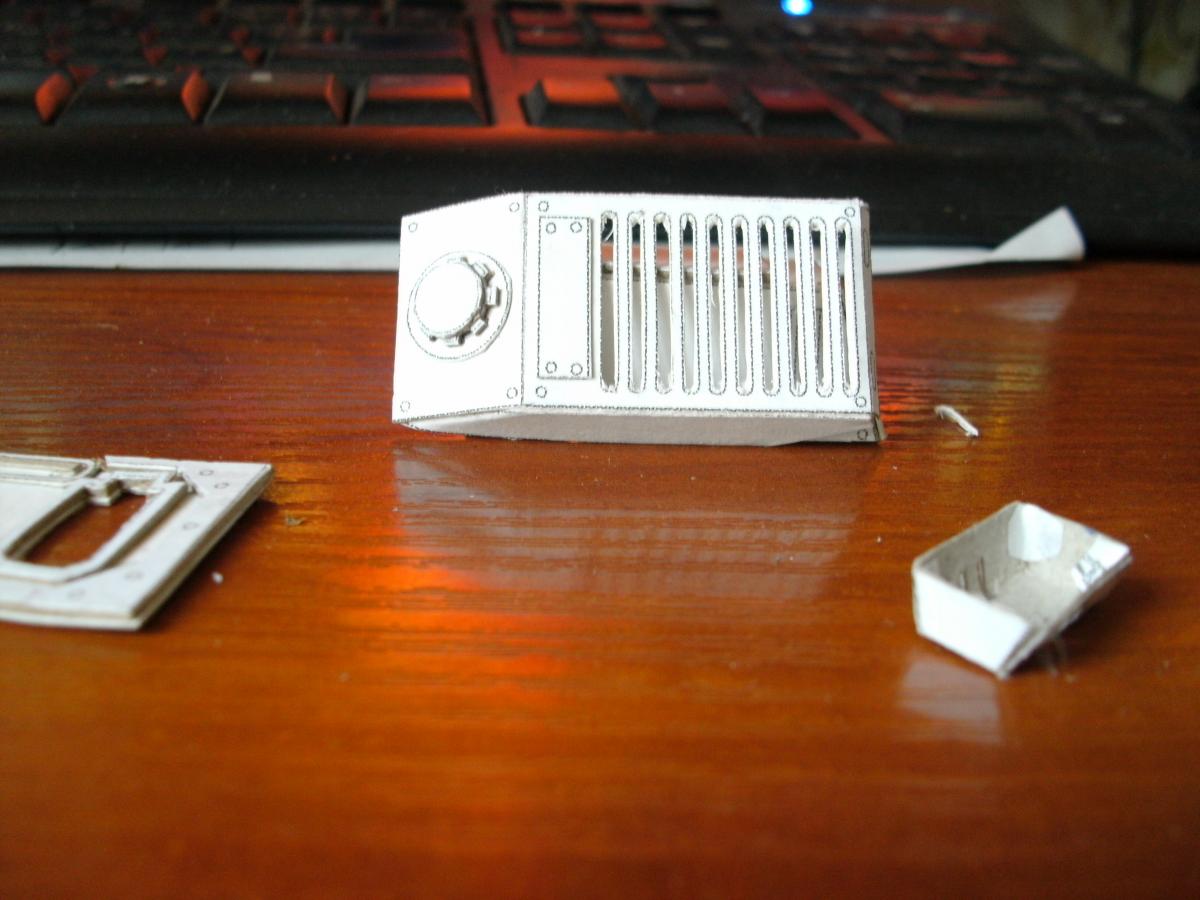

Собственно деталь за кабиной пилота. Прорезь - место под установку внутренней части кабины.



И просто приглянувшиеся мне сразу детали. Постараюсь сделать по максимум все рельефным и объемным. Где есть жалюзи, сделать жалюзи, решетки - решетками и т.д. по мере физической возможности.







Изменено 8 июля, 2015 пользователем gudrunas

[gralexxl]

Отличное начало блога. Перенес тему в "бумагу".

[gudrunas]

08 Июл 2015 - 13:47 пользователь gralexxl сказал:

Отличное начало блога. Перенес тему в "бумагу".



Спасибо! Постараюсь продолжить в том же духе.



В ближайшие дни завершу элементы подсветки кабины и системы питания для неё, а там может руки и до подсветки в соплах двигателей дойдут.

[gudrunas]

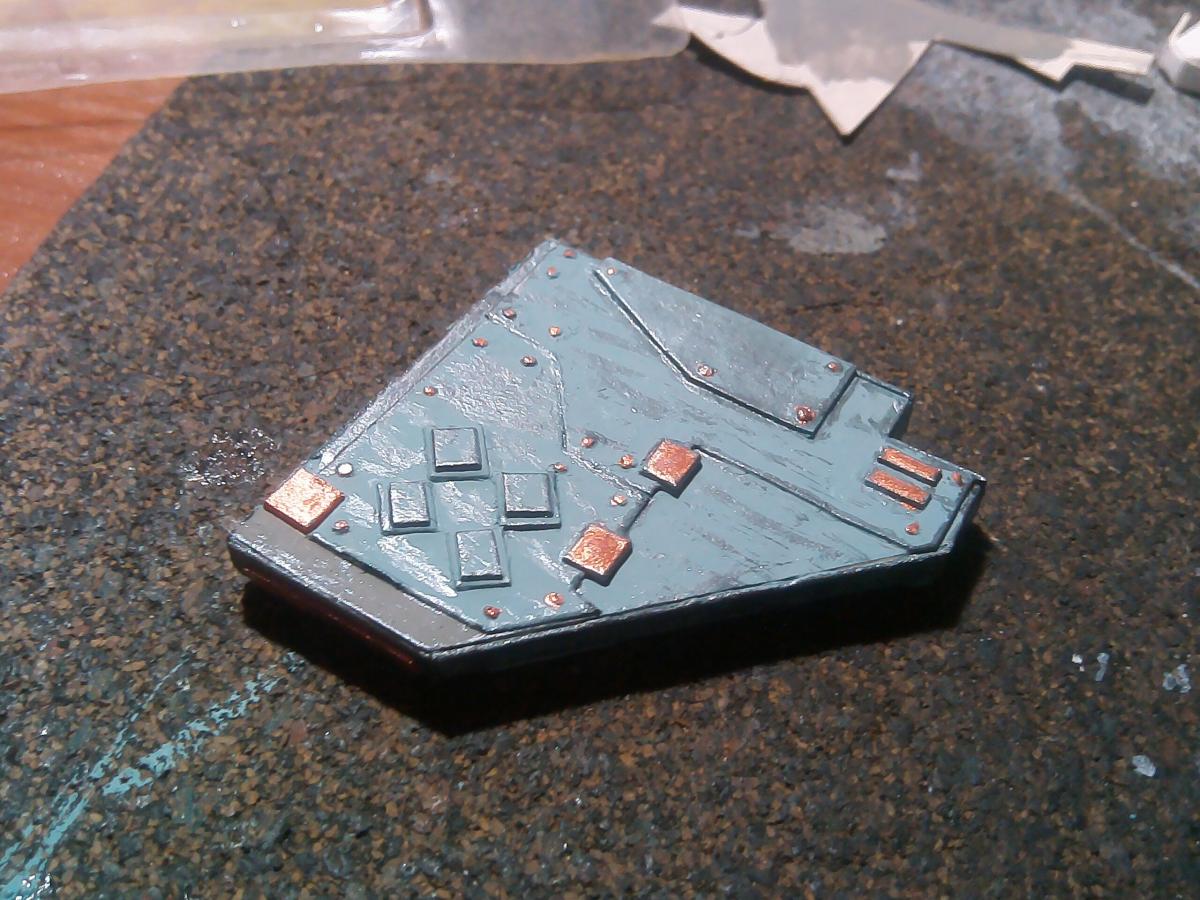

Завершил элементы подсветки кабины пилота. Вот так выглядят обе панели включенными от батарейки "Крона" через микросхему стабилизатора напряжения. На очереди подсветка для сопел двигателей. Сами приборные панели сейчас находятся в состоянии промежуточной готовности и будут показаны после доведения до ума.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-04269800-1436535909_thumb.jpg

[gudrunas]

Работы по соплам (не уверен как именно должна называться часть, ведущая от корпуса к самому месту выхода рабочего тела, буду называть соплом) основных двигателей заняли несколько больше времени чем я ожидал. На данный момент готово сопло №1 и почти готово сопло №2, их элементы подсветки установлены в корпус.

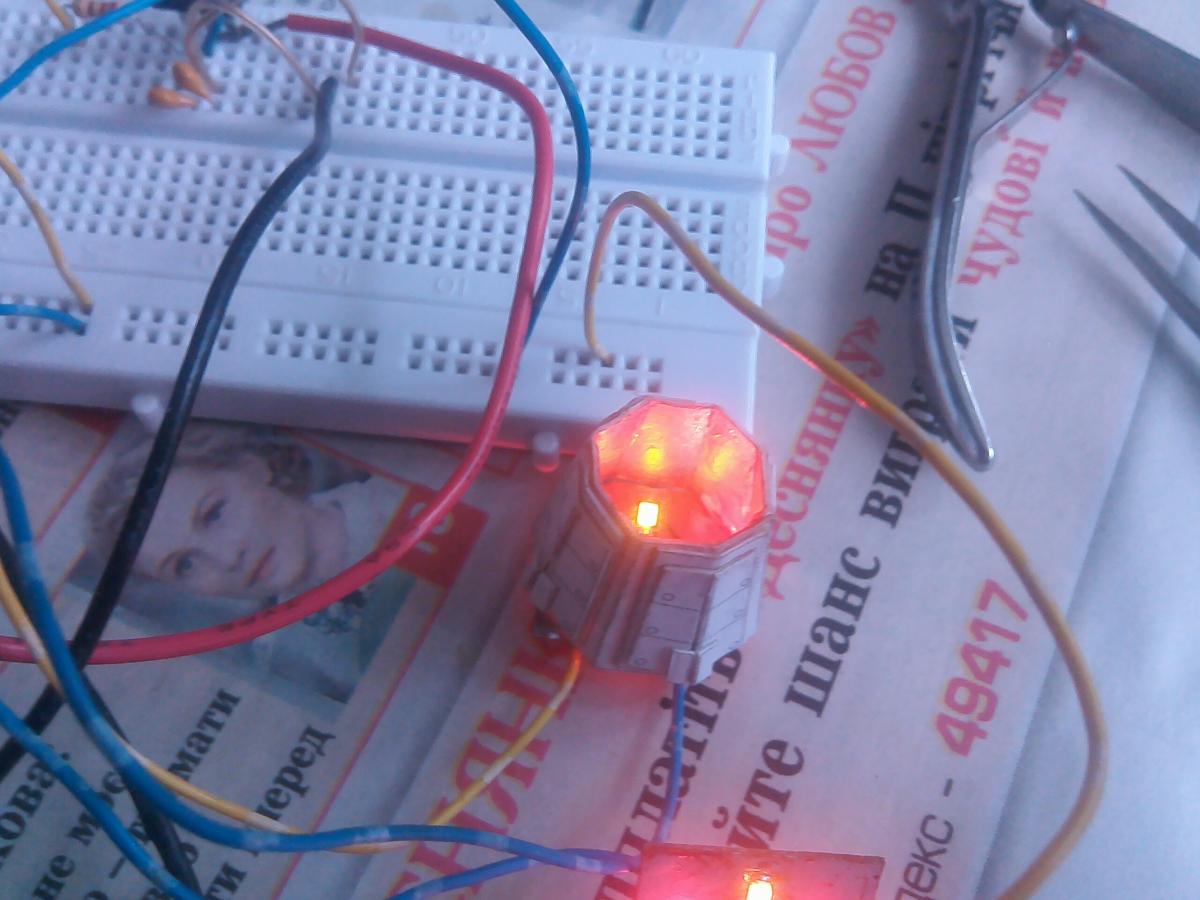

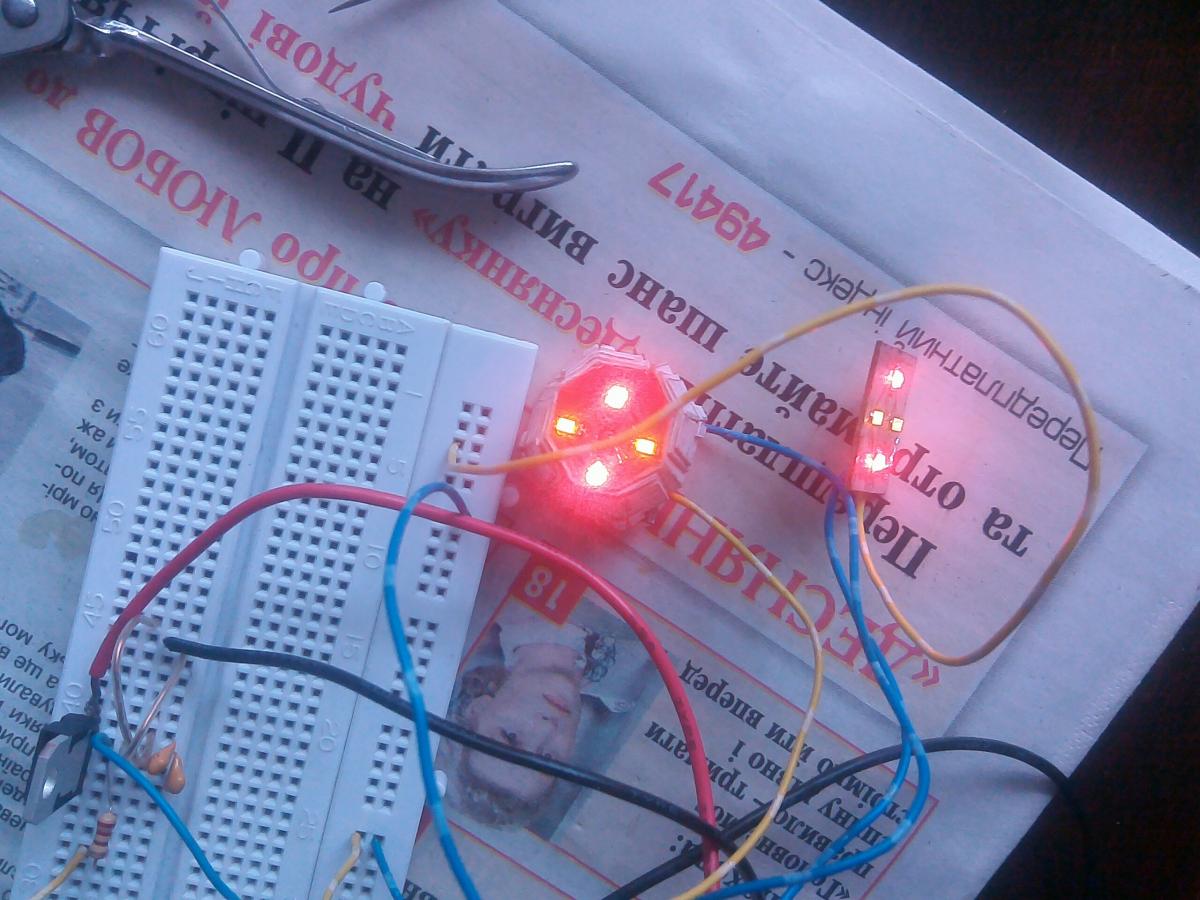

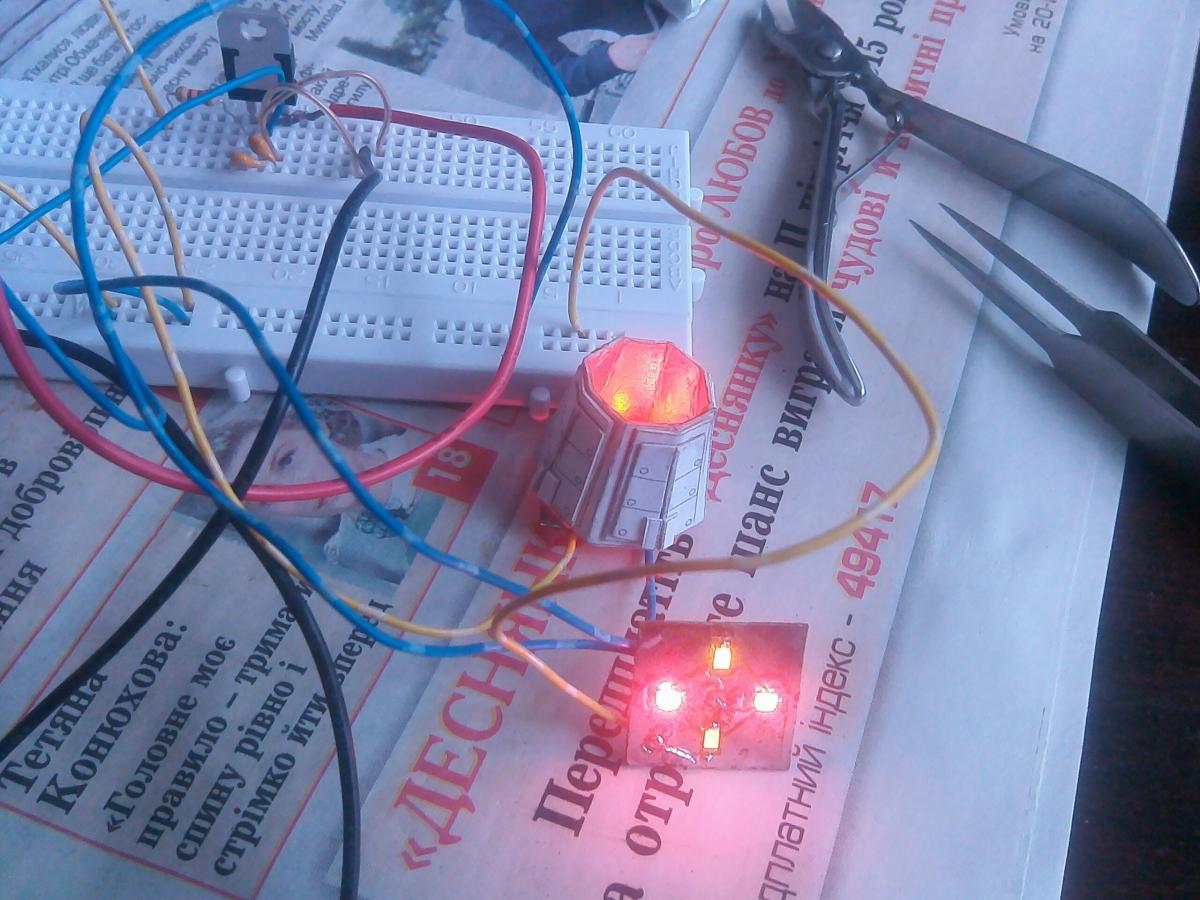

Для начала - тестовый запуск плат подсветки. На каждой по 2 красных и 2 желтых светодиода.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-96737700-1436871378_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-74448700-1436871390_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-00891300-1436871400_thumb.jpg

Само сопло внутри выкрашено медным металиком от "Хобби Малятко" и глянцевым лаком того же производителя. Понимаю что кажется не вполне круглой деталь с решеткой, но переделывать не стану пока что. Для сопла №2 такая же решеточка вышла уже гораздо качественнее.

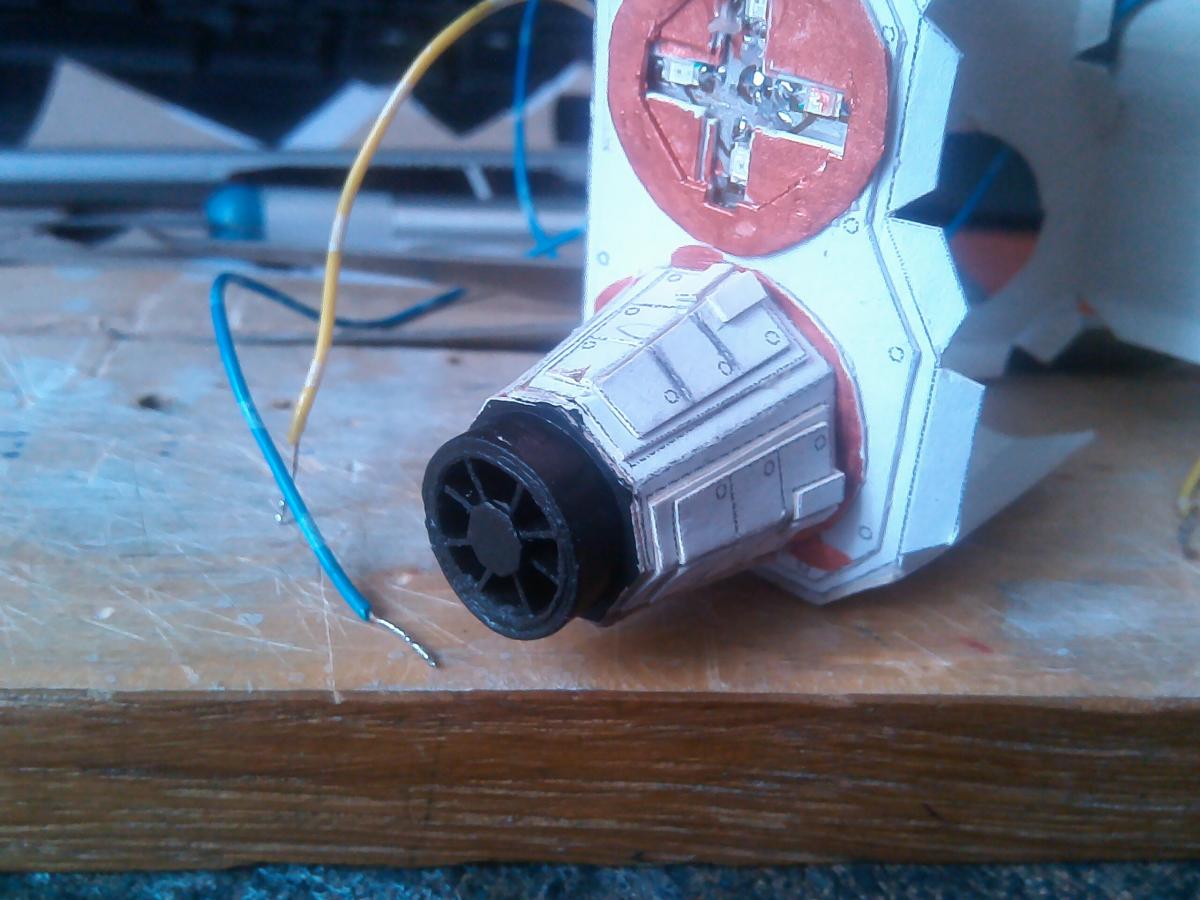

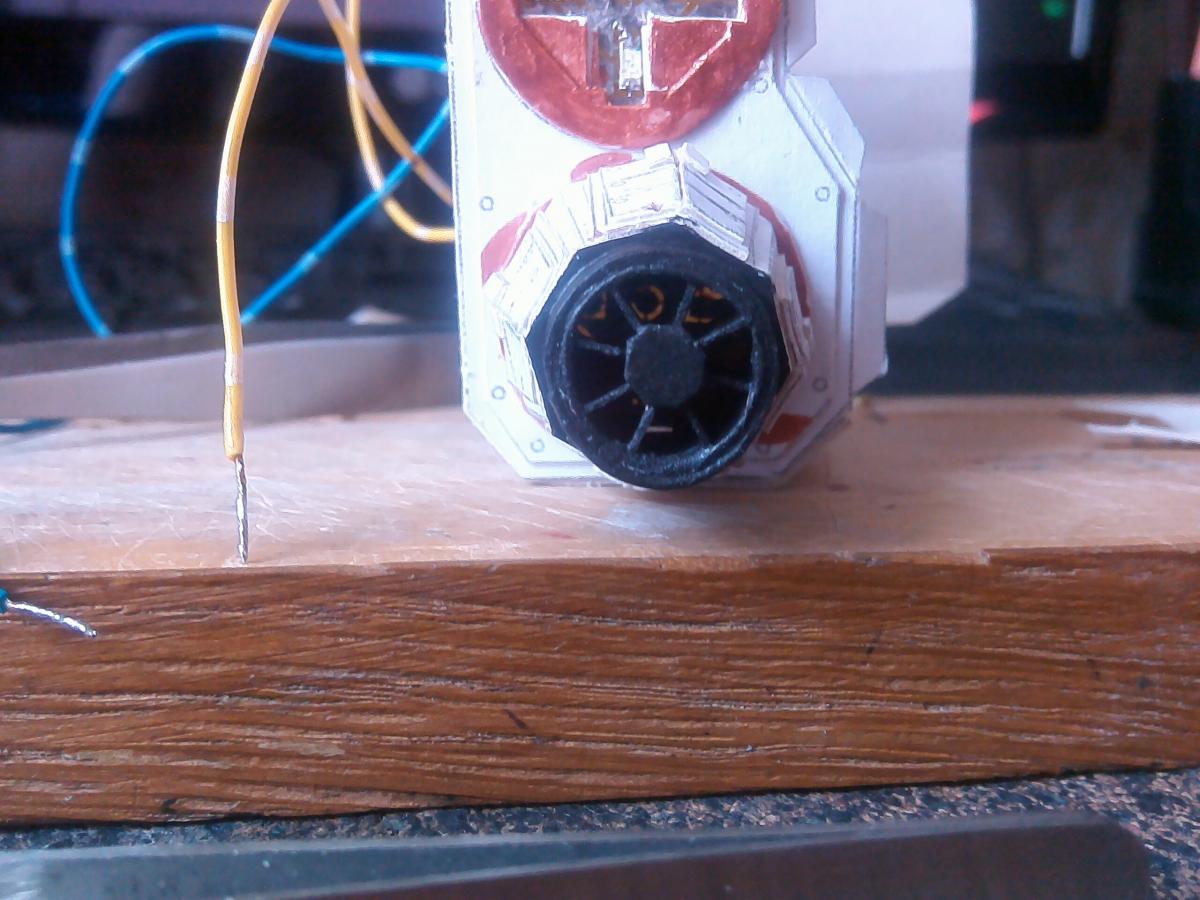

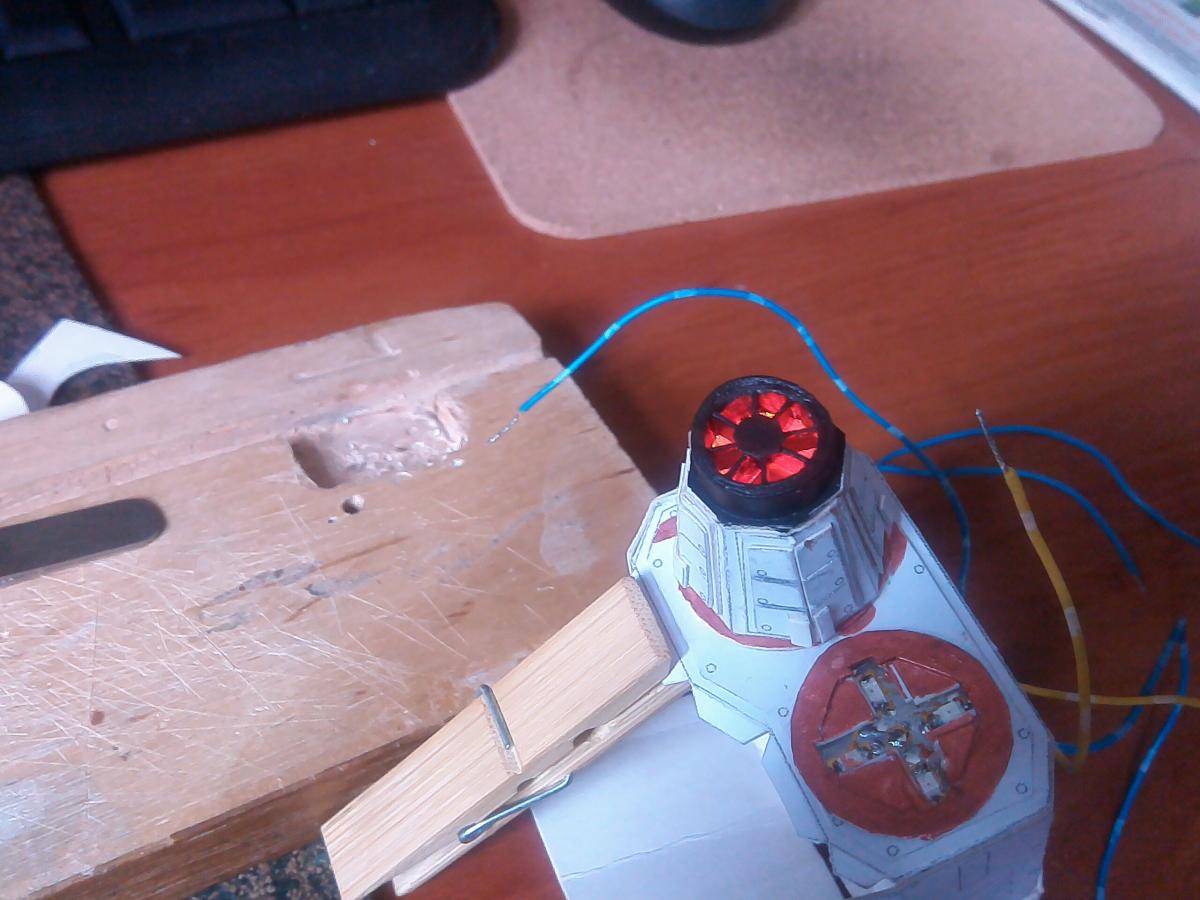

Собственно сопло установленное на корпус двигателя:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-75452500-1436871784_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-25042800-1436871740_thumb.jpg

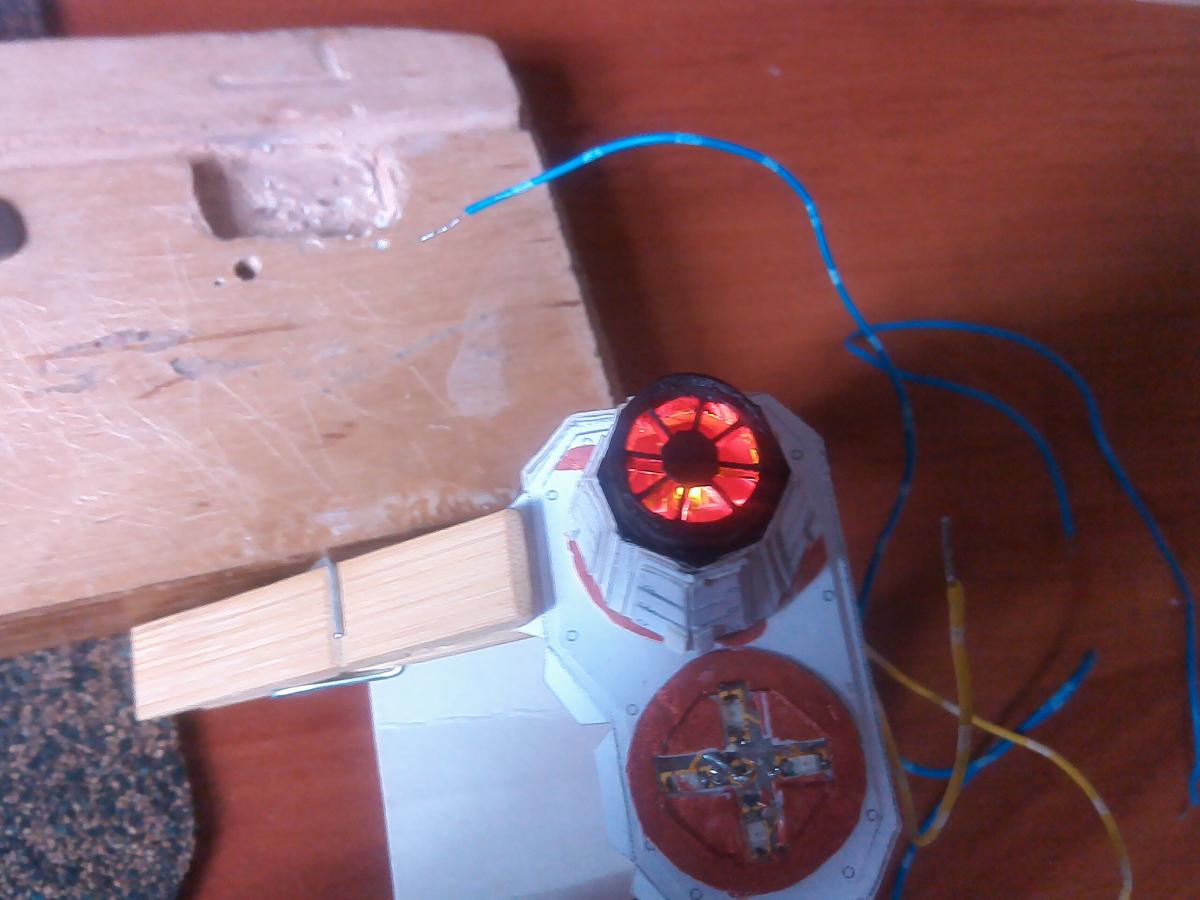

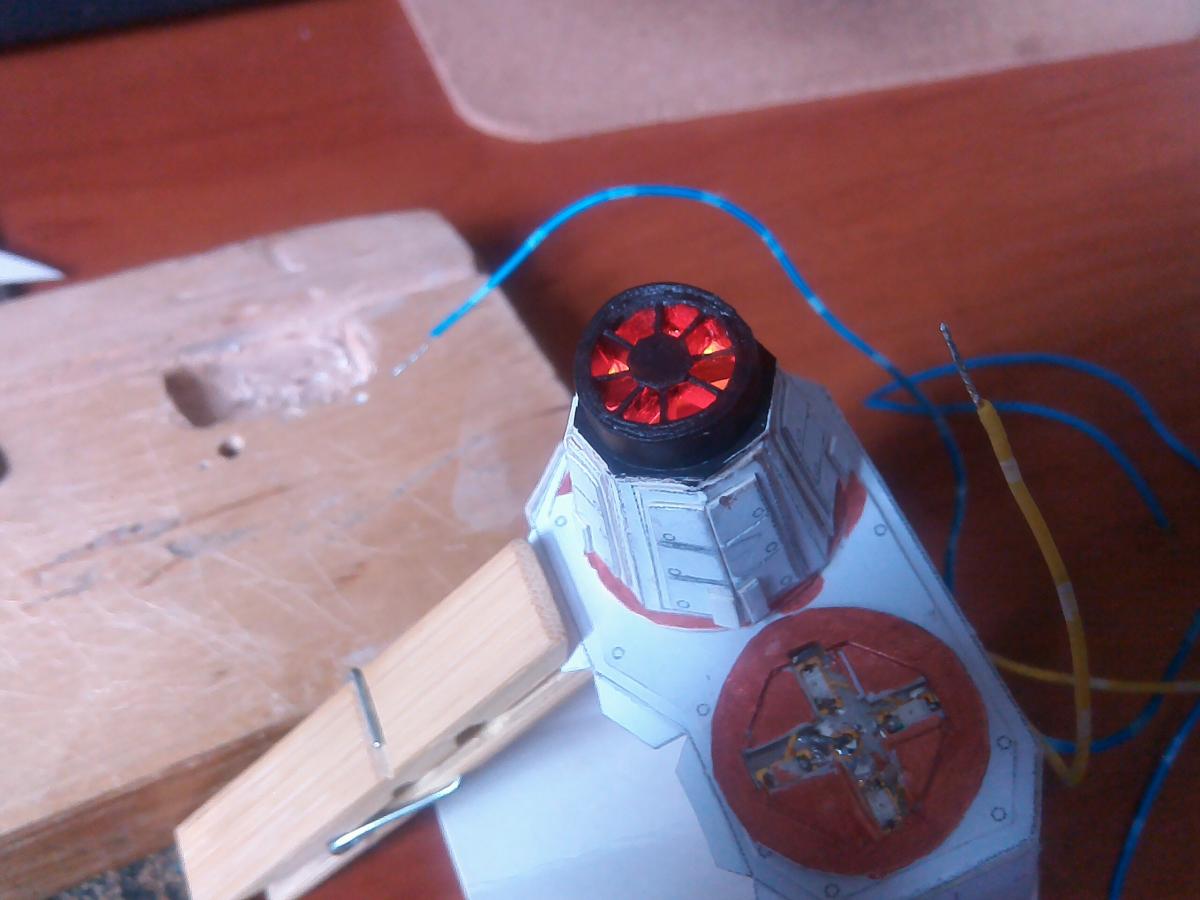

И с включенной подсветкой:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-45675600-1436871751_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-10011600-1436871762_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-16781700-1436871773_thumb.jpg



Пока не решил связываться ли с подсветкой маневровых двигателей под кабиной. Их там 4 штуки и каждый где-то по 10 мм диаметром.

[gudrunas]

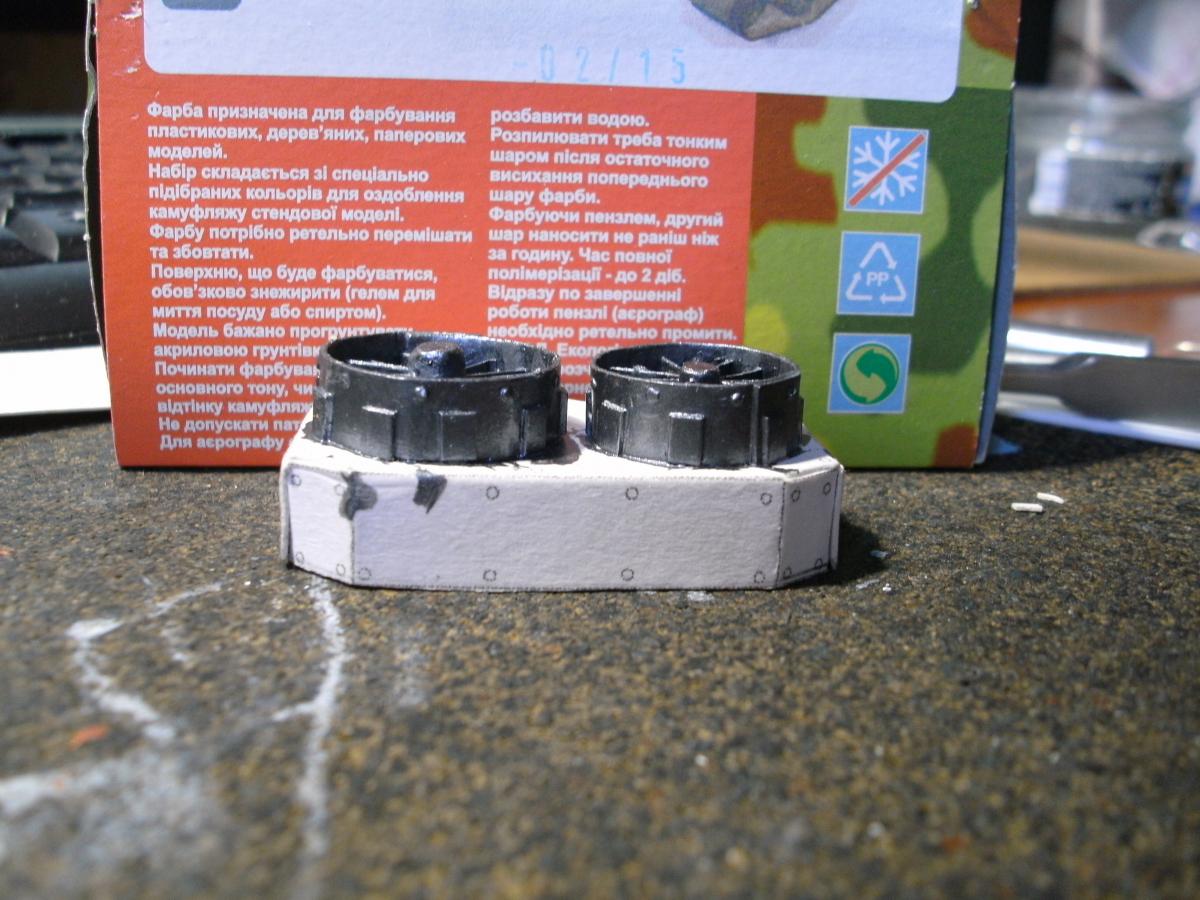

Небольшое обновление. На данный момент собираю правый двигатель. К нему крепиться крыло. Крыло я собрал и окрасил. Поскольку оно довольно толстое, ставил внутрь для жесткости два куска плотного гофрокартона. Так же добавил плиты доп. брони в виде отдельных деталей. На мой взгляд так будет симпатичнее чем просто рисованные плиты, хотя и немного кривовато они вышли (все вырезал и отмечал на глаз).

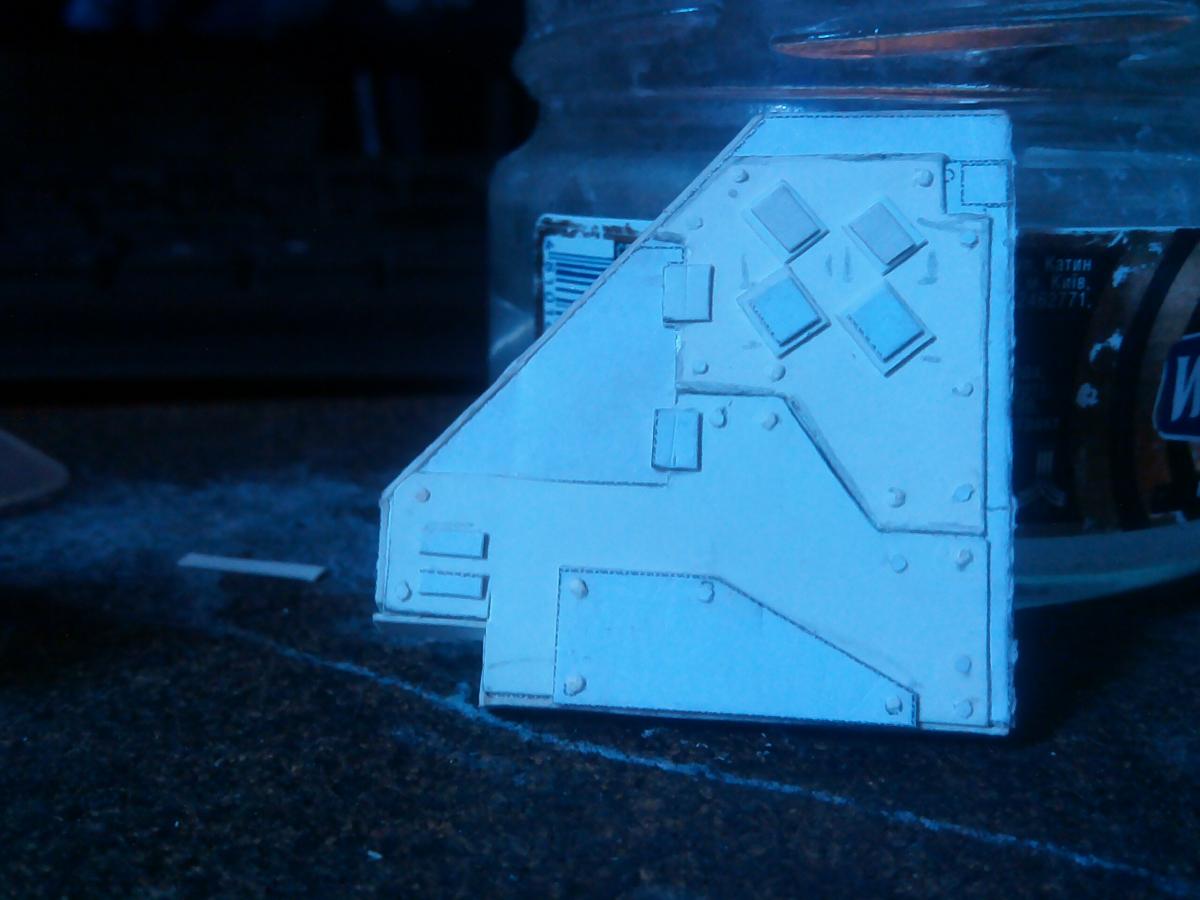

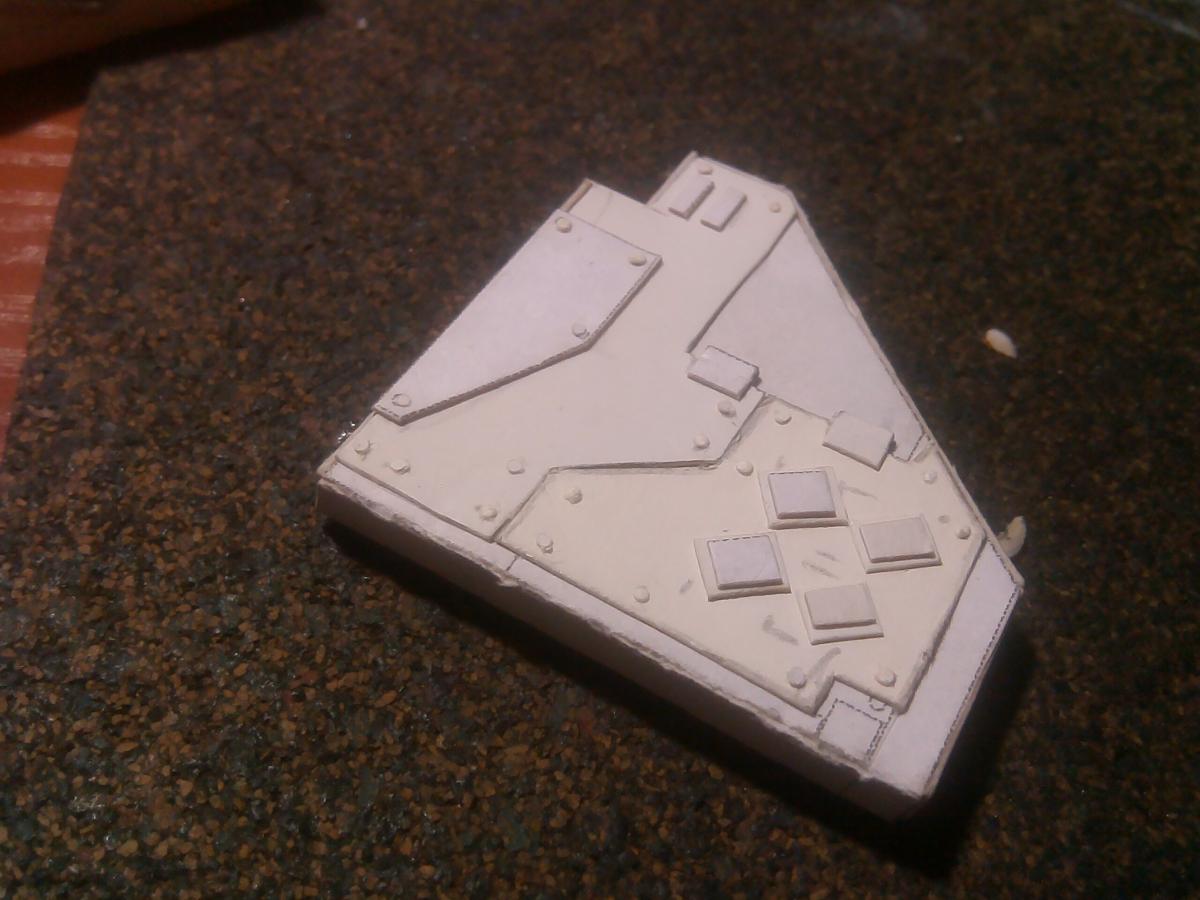

Неокрашенный вариант:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-44481100-1437119196_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-03715200-1437119214_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-26576900-1437119233_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-19303500-1437119254_thumb.jpg

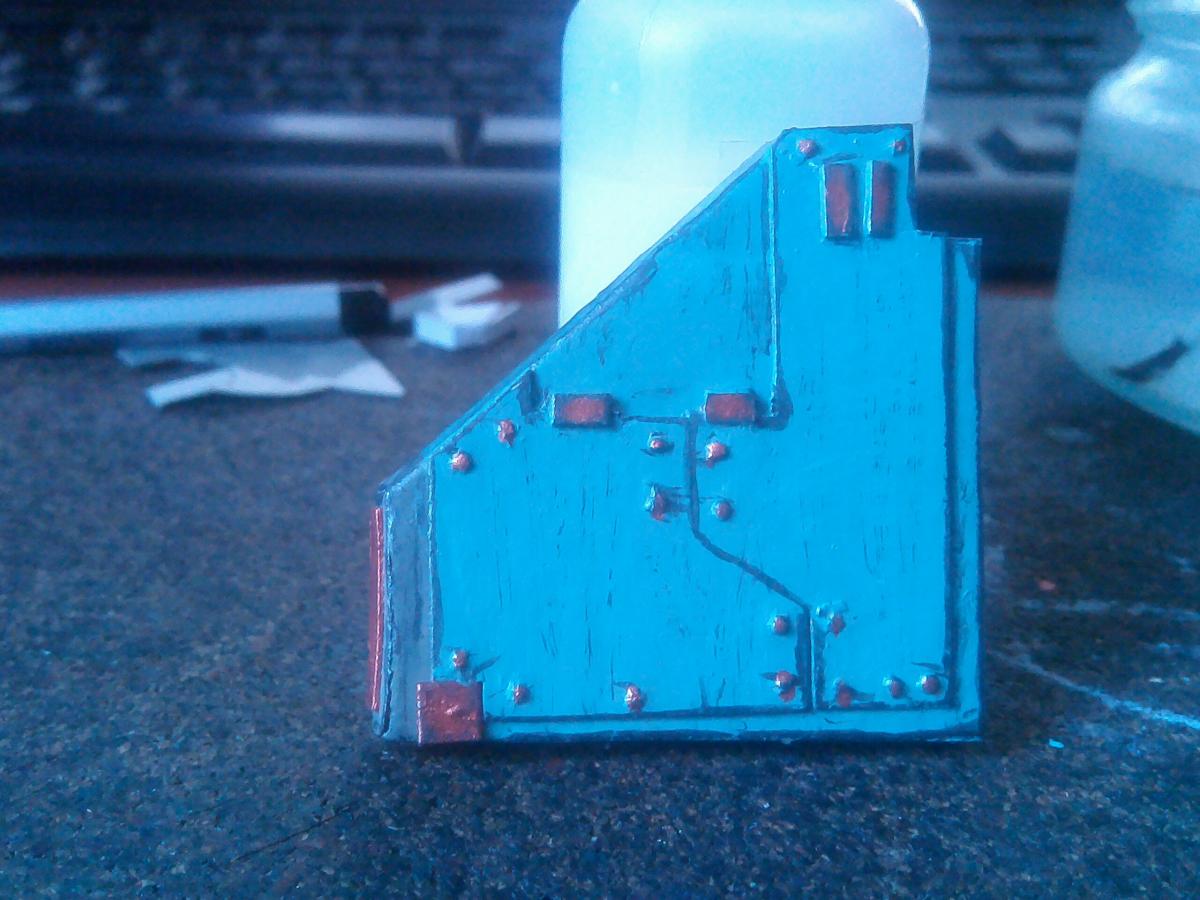

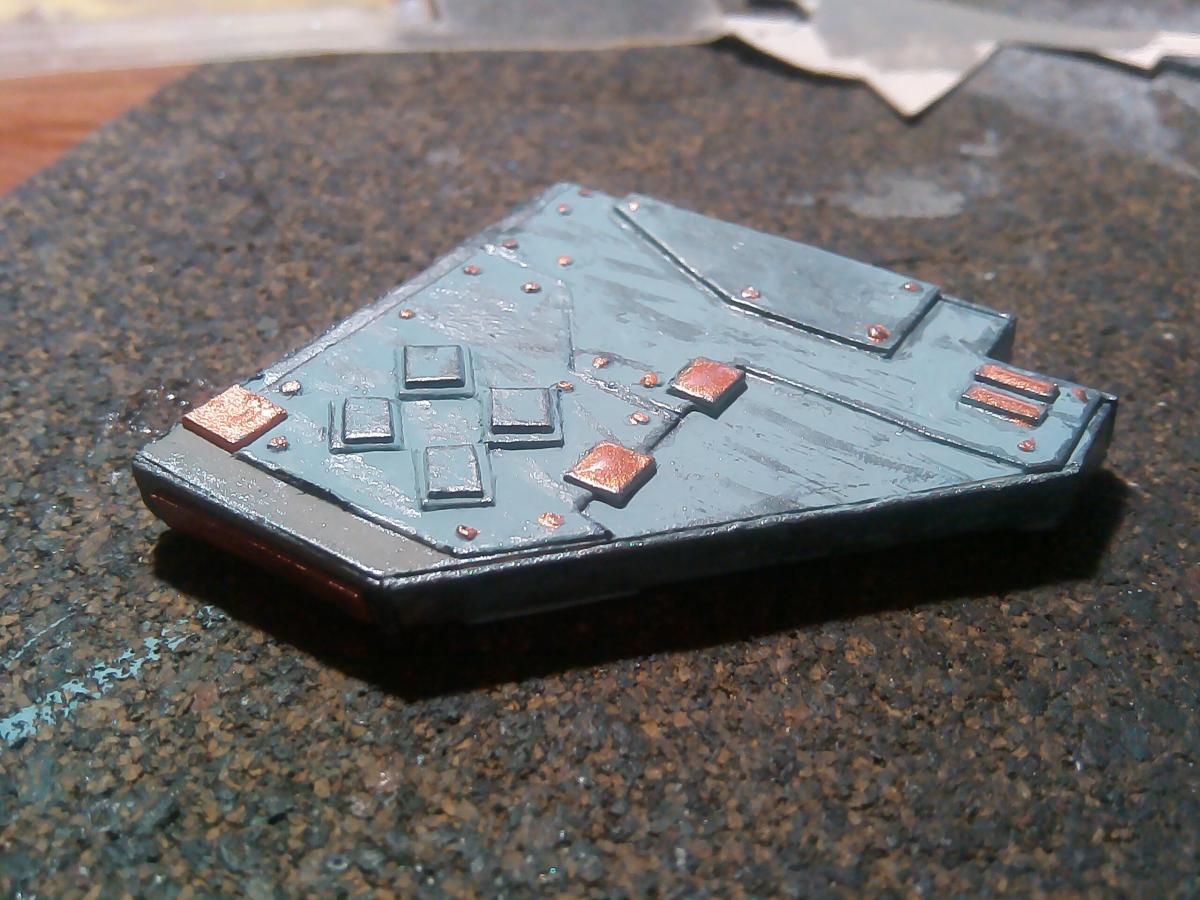

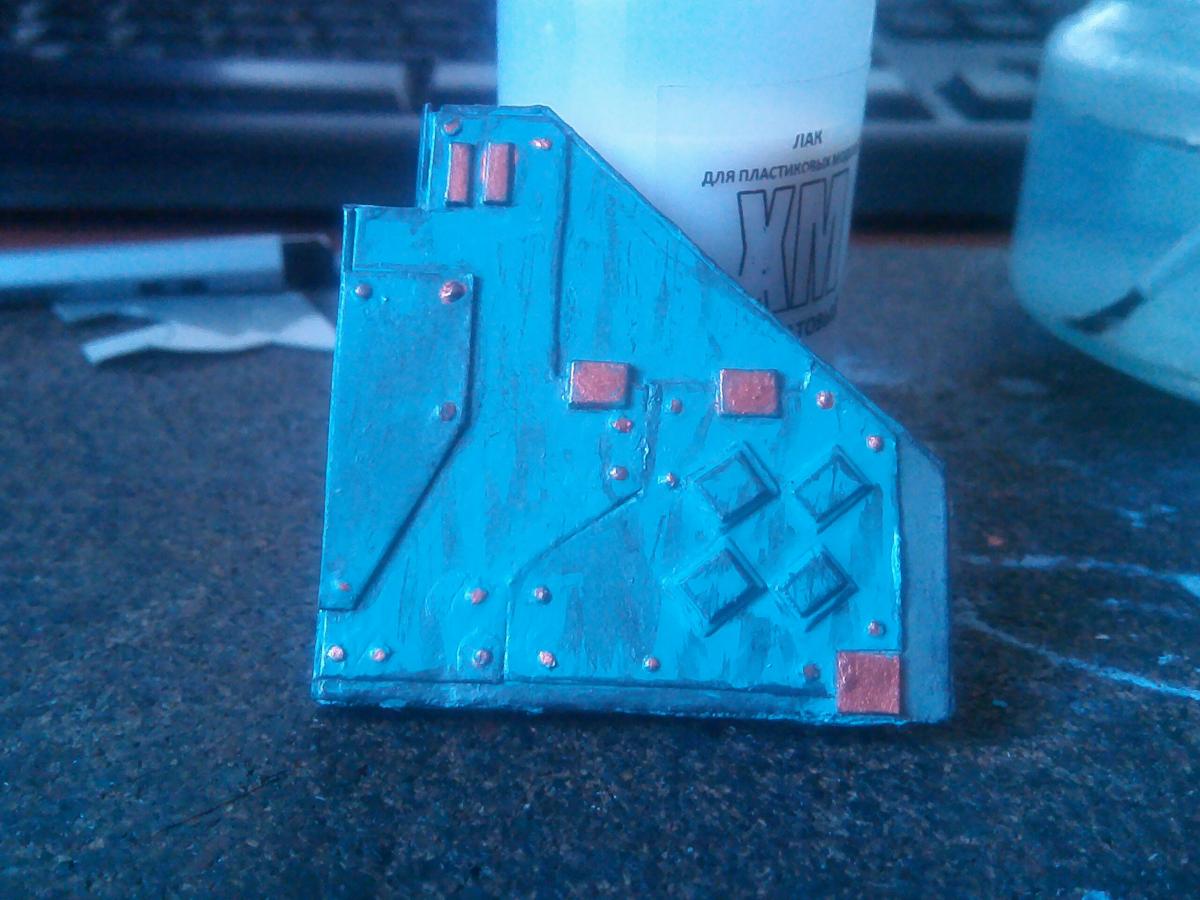

Вариант окрашенный:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-36794400-1437119160_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-67334300-1437119177_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-06046400-1437119276_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-21663300-1437119299_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-38606600-1437119324_thumb.jpg

Старался по возможности придерживаться стандартной цветовой схемы из выкроек.

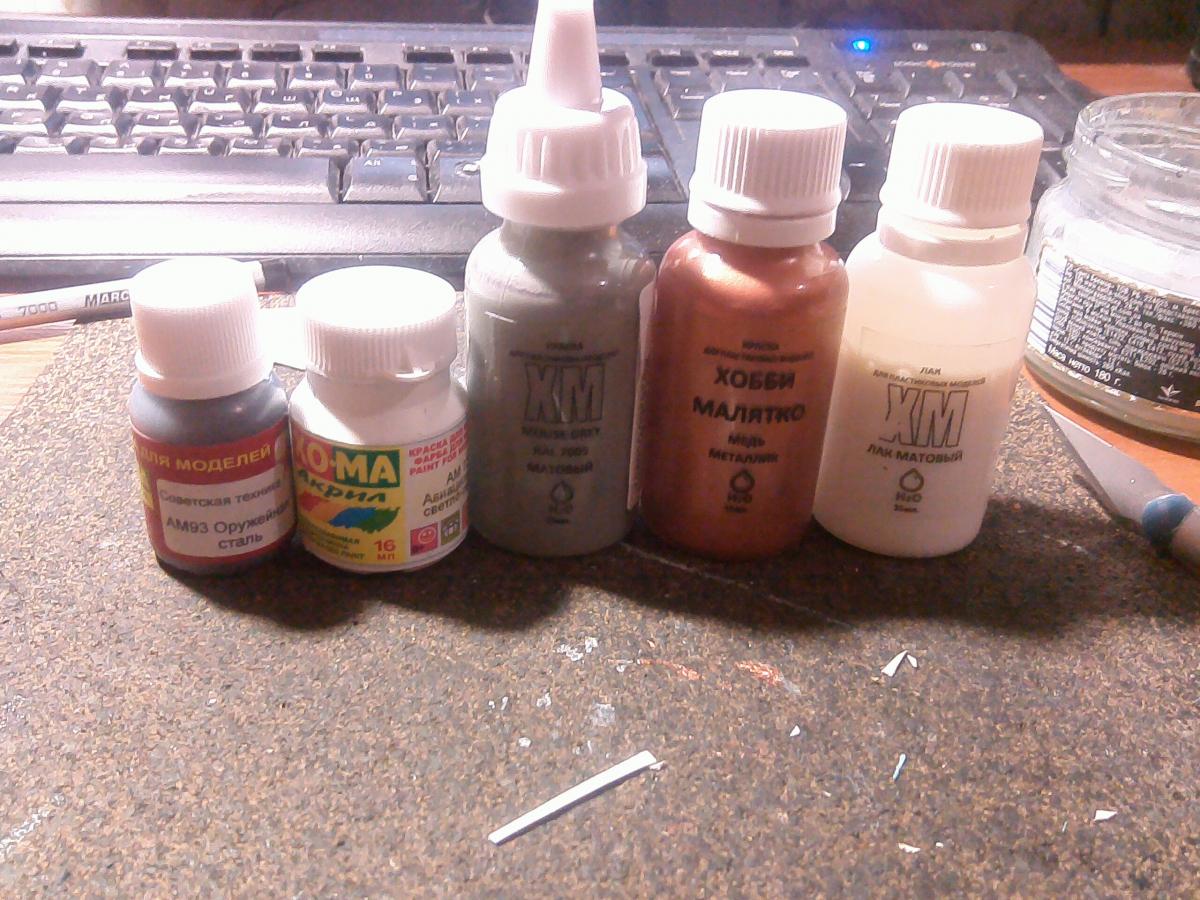

Красил собственно вот чем:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-54039000-1437119140_thumb.jpg



В ближайшие дни завершу работу над воздухозаборниками двигателя. В выкройке они даны просто кружком с прорисованными лопатками, я же пытаюсь сделать все лопатки объемными и установить их под определенным углом. Выходит немного не симметрично, по этому каждую лопатку вырезаю и подгоняю отдельно по месту.

[gudrunas]

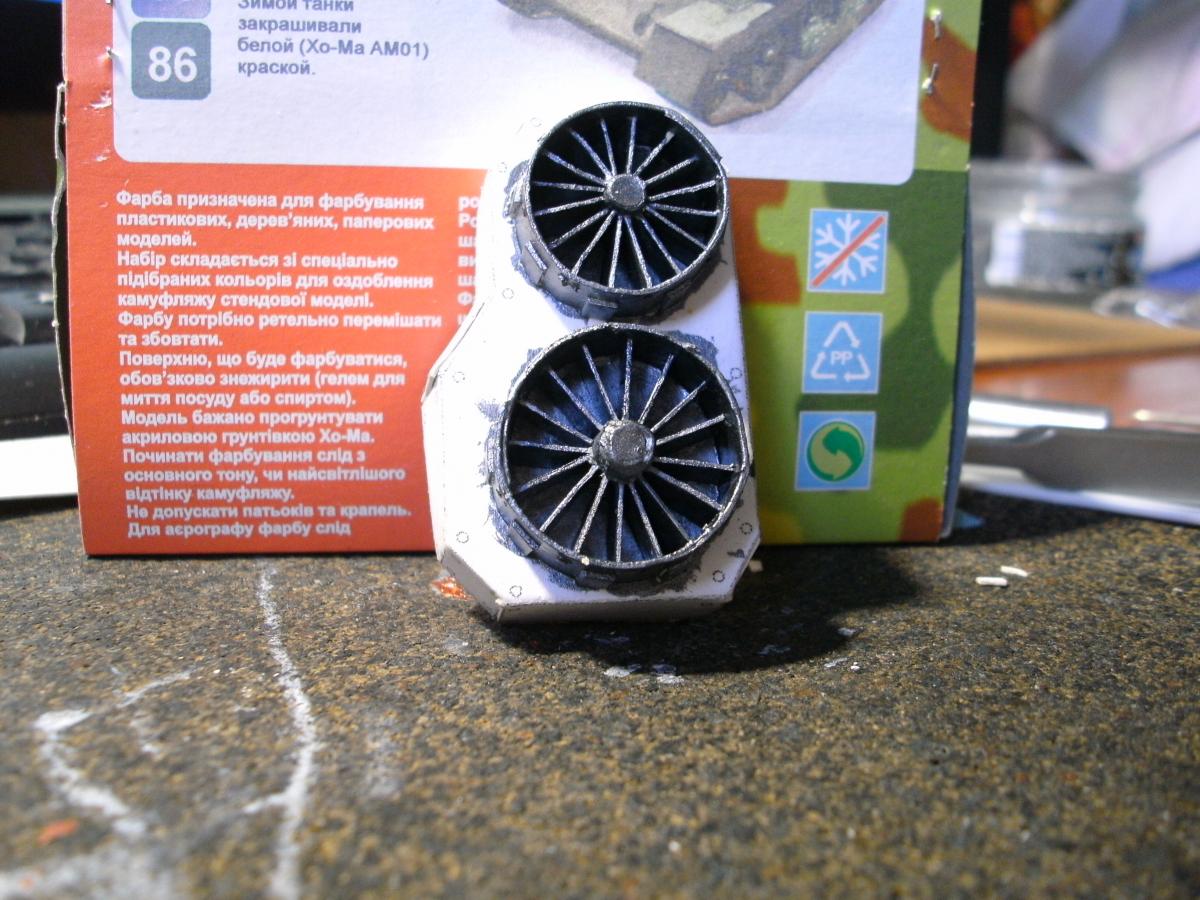

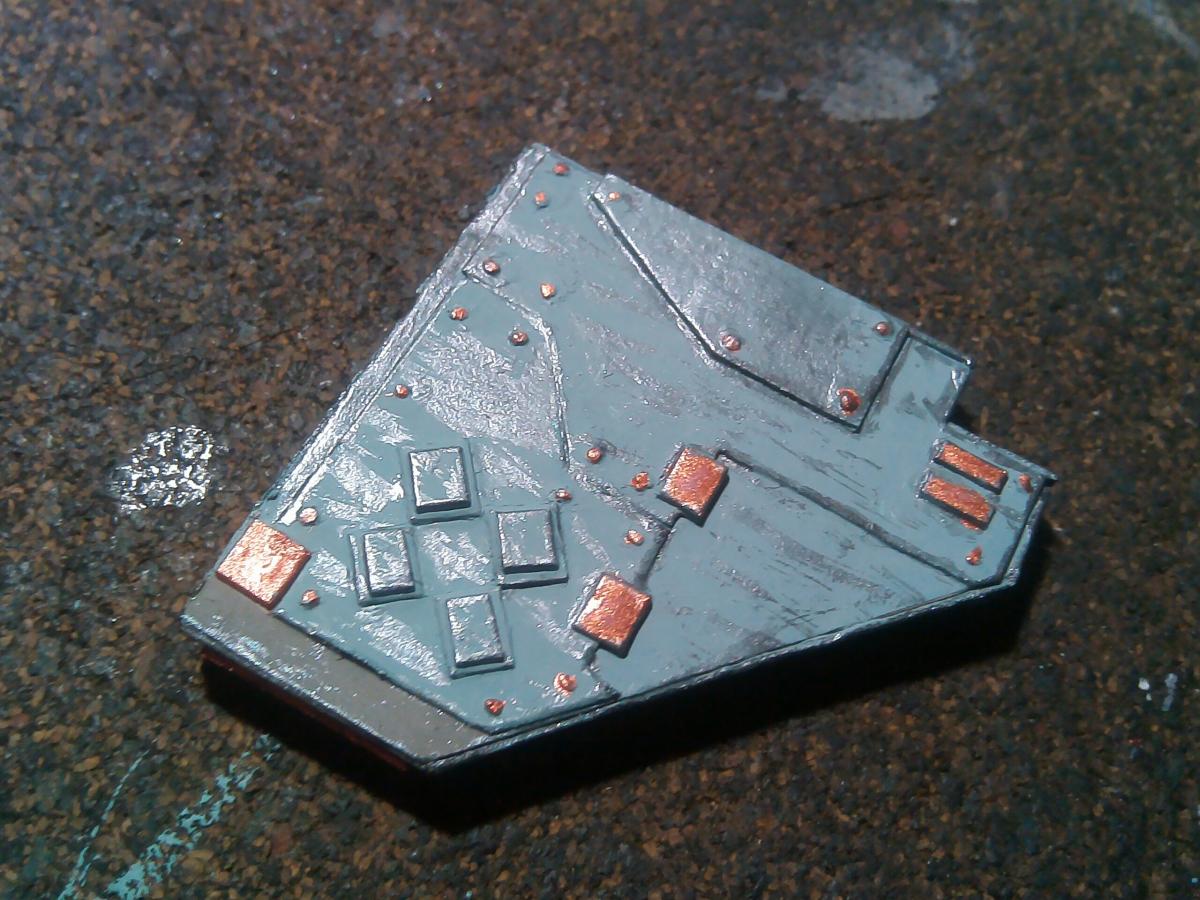

Небольшое обновление. Сделал воздухозаборники. Сразу хотел сделать лопатки сами под углом, но не вышло все на глаз подогнать. Пришлось переделать в такую версию. Не так красиво, но все же получше чем просто блин с нарисованными лопатками. Красил оружейной сталью. Корпус вокруг будет светло-серым.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-01439400-1437498691_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-01576900-1437498718_thumb.jpg

[gudrunas]

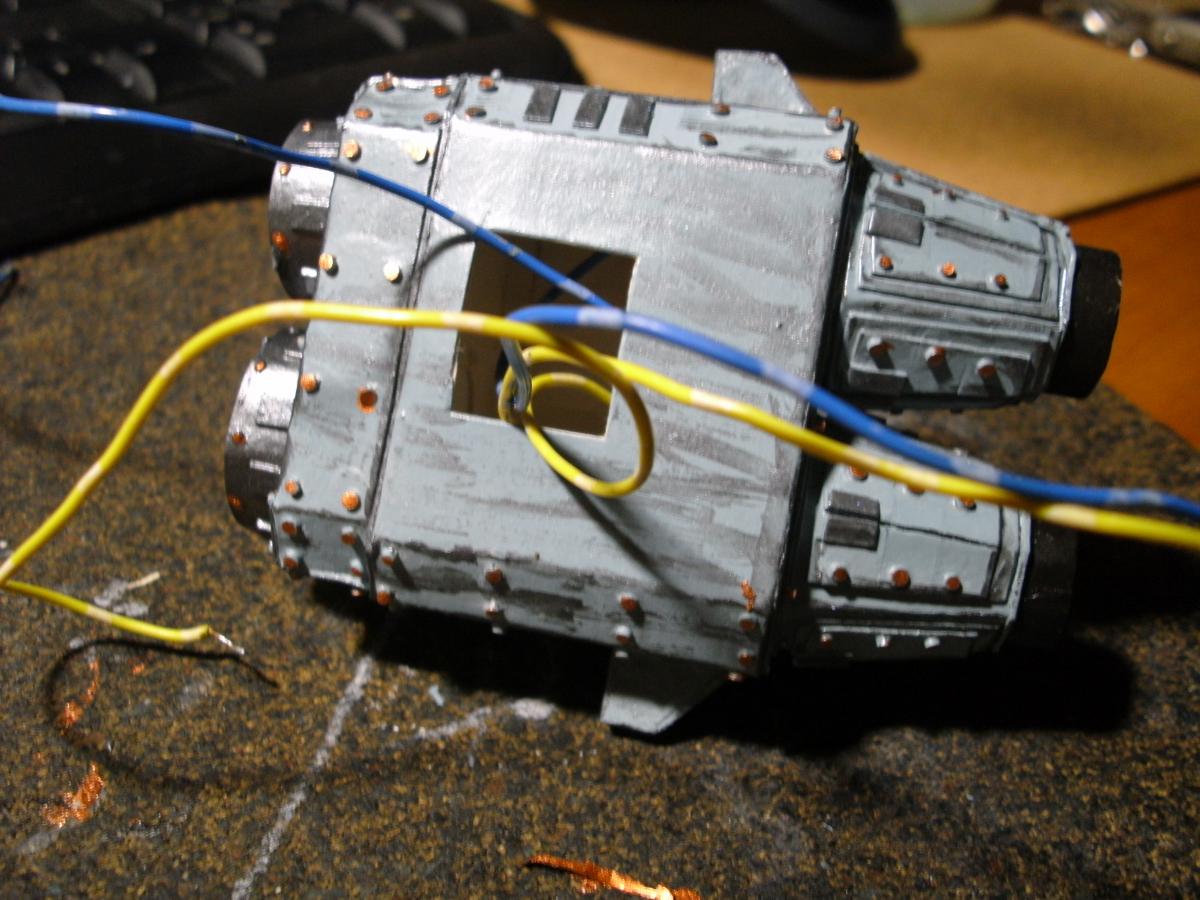

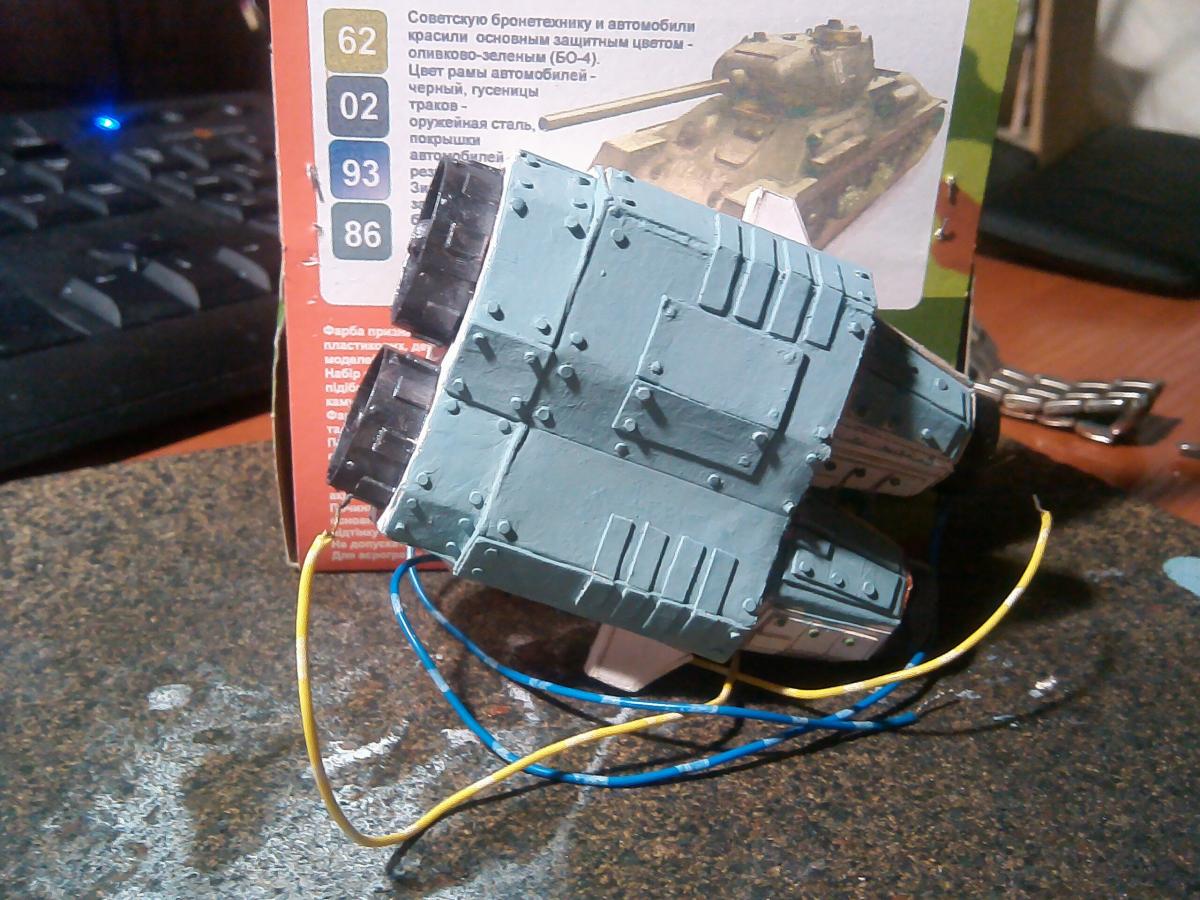

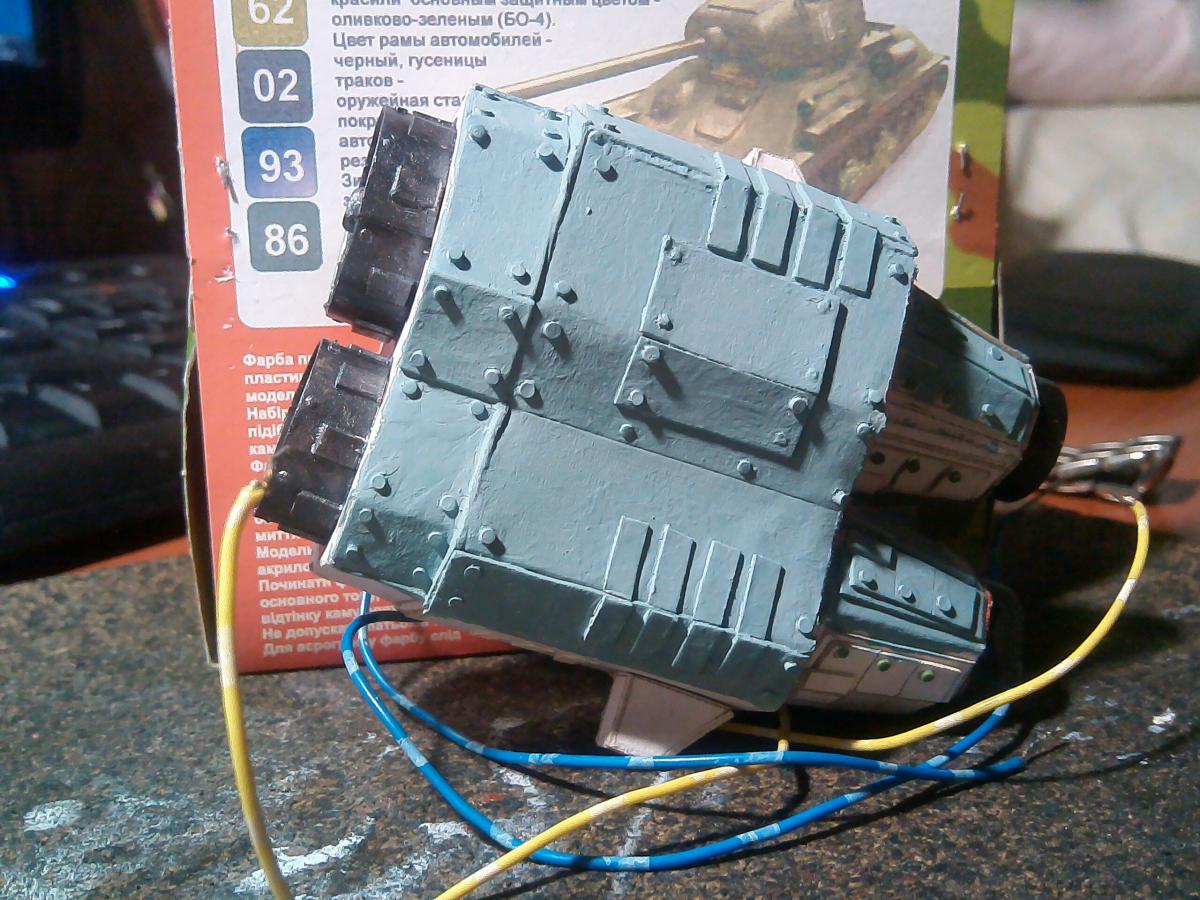

Совсем маленькое обновление. Вчера дособрал корпус правого двигателя с соплами. Сегодня попытался сделать заклепки старым методом с пробойником. Не вышло. Весь картон расслаивается после пробивания и заклепки выходят совсем тонкие. Под слоем краски видно не будет. Накалывать их с обратной стороны листа  как бы поздно на полностью собранном корпусе. Решил попробовать сделать их из тянутого литника, который имеется в достатке.

Вышло примерно так:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-55966000-1437671099_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-11092400-1437671112_thumb.jpg

Решил сразу и прокрасить в основной цвет что бы оценить как выглядит под краской. Я в целом доволен. Некоторые заклепки не масштабно высокие вышли. Может потом переделаю.



Хотя масштаб в выкройках не указан, так что все может быть https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif. Ну и мне трудно представить какой высоты должны быть заклепки переживающие вход в атмосферу и удерживающие на месте детали после попадания пары плазменных/лазерных выстрелов в деталь https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif.

[gudrunas]

Крупное обновление.

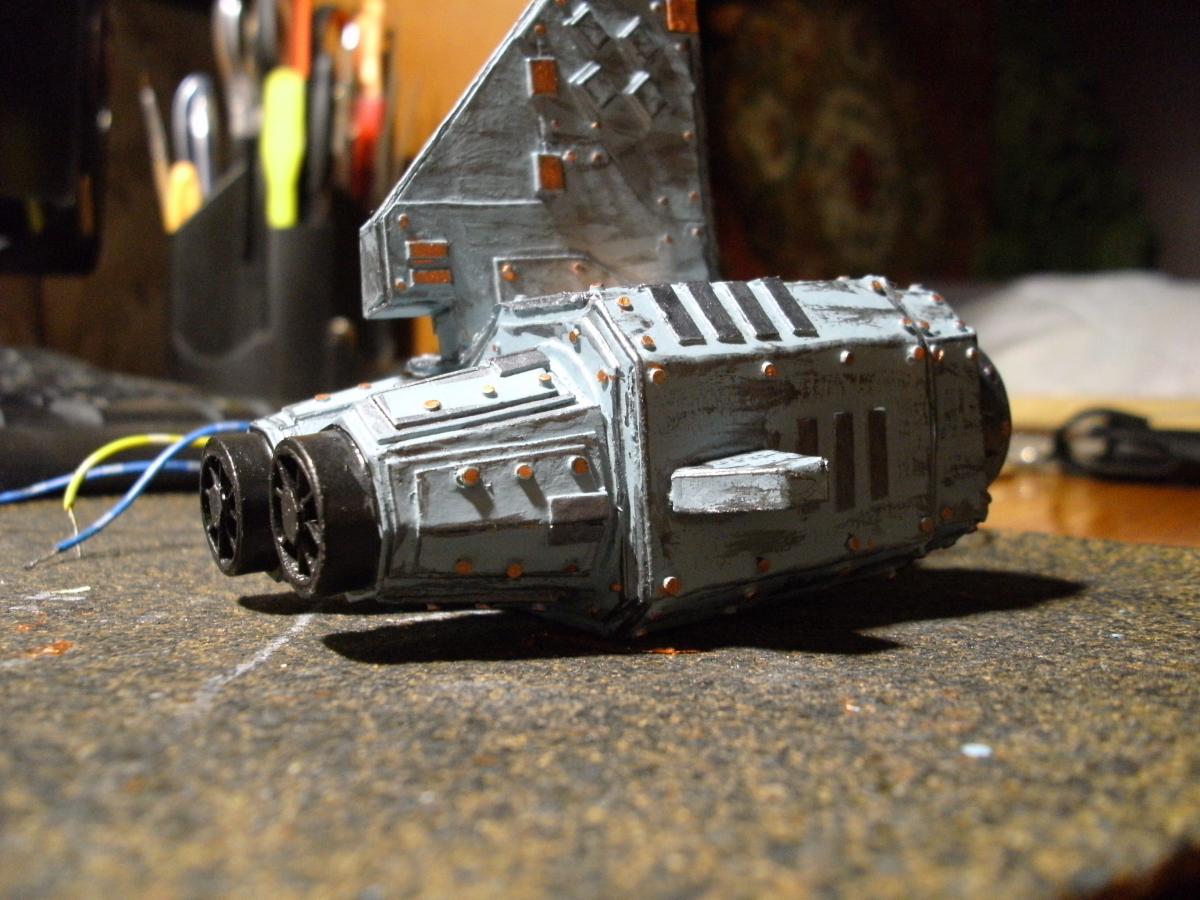

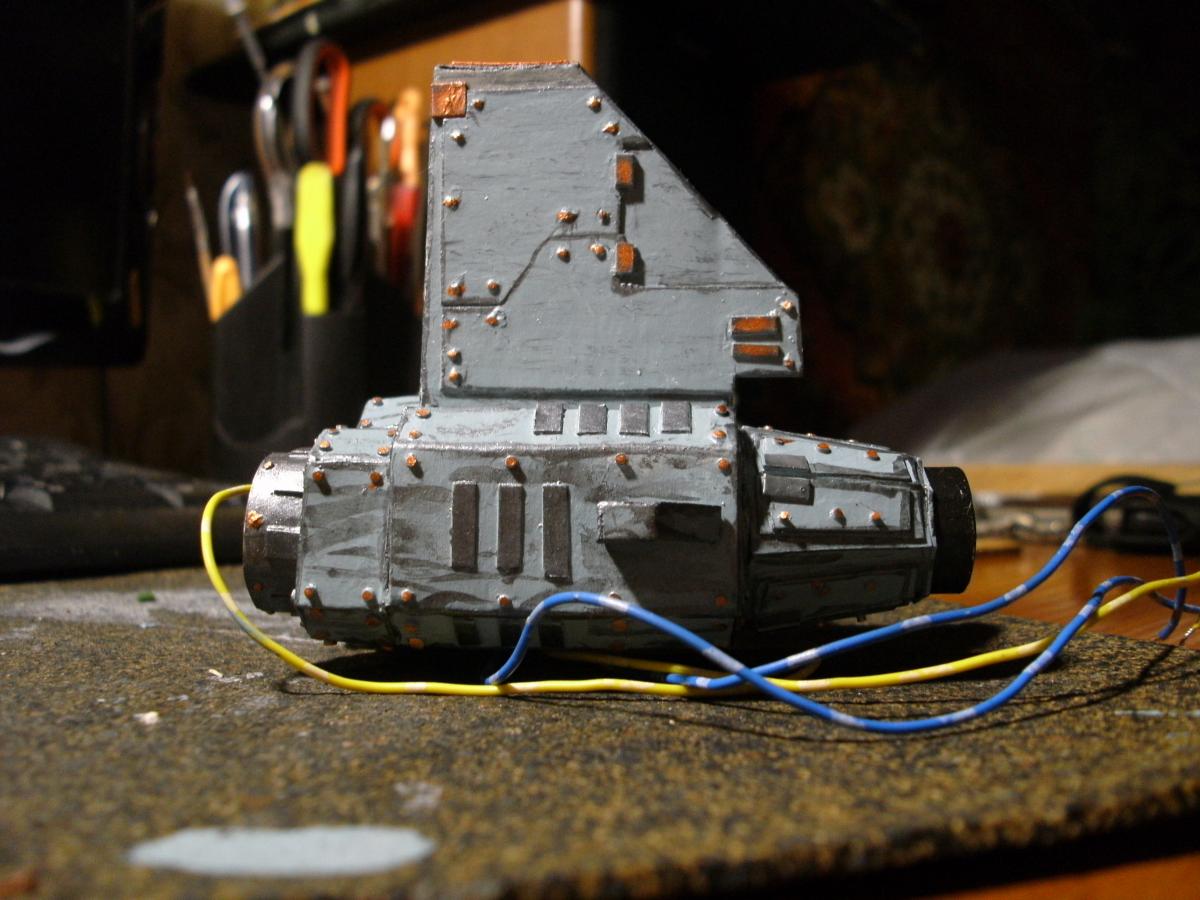

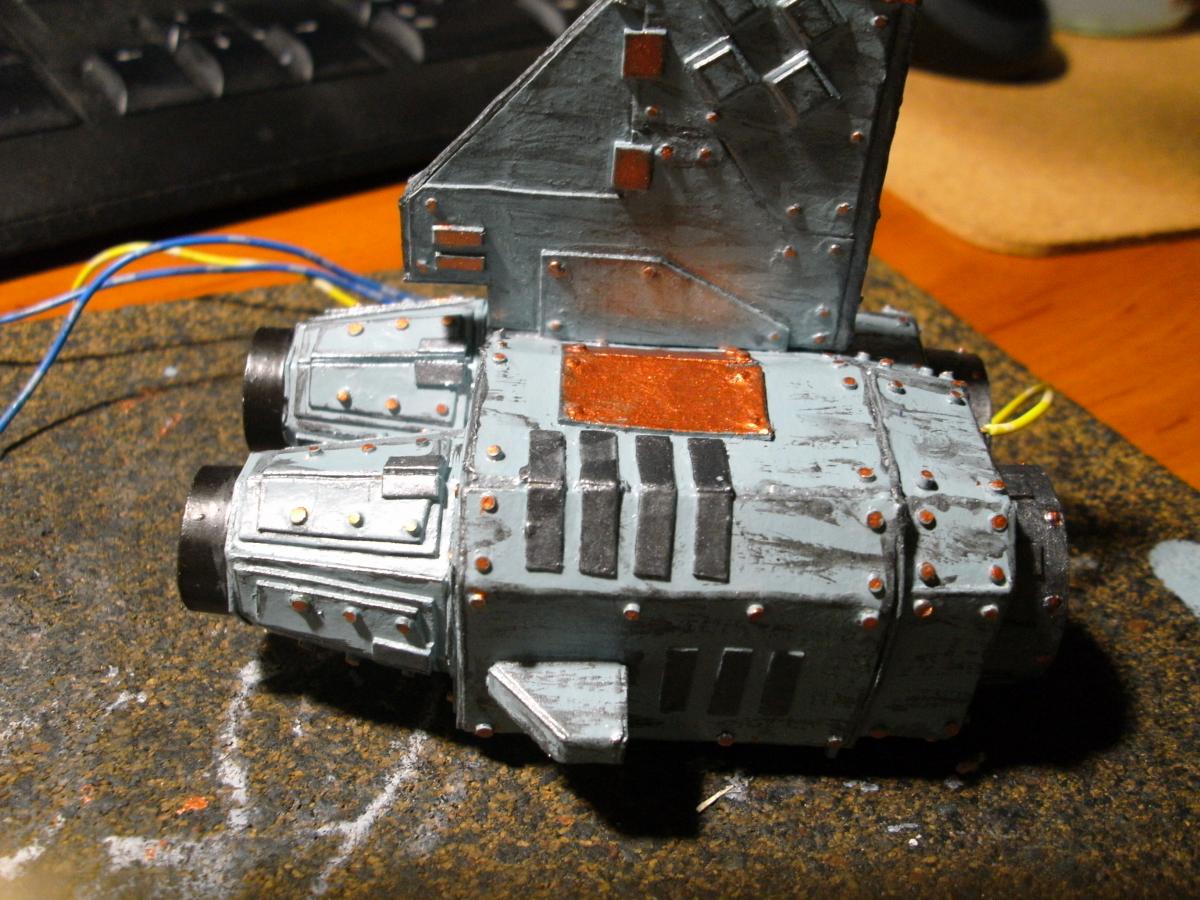

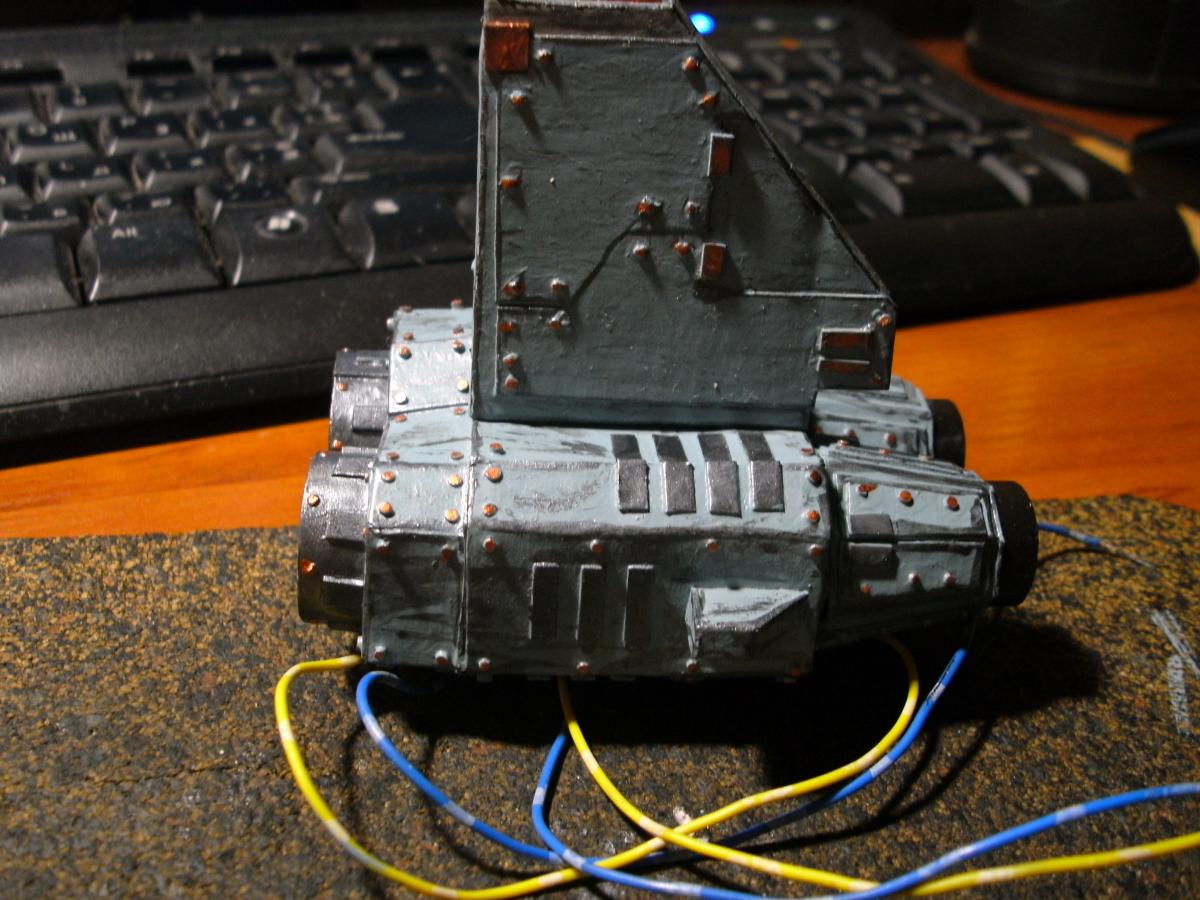

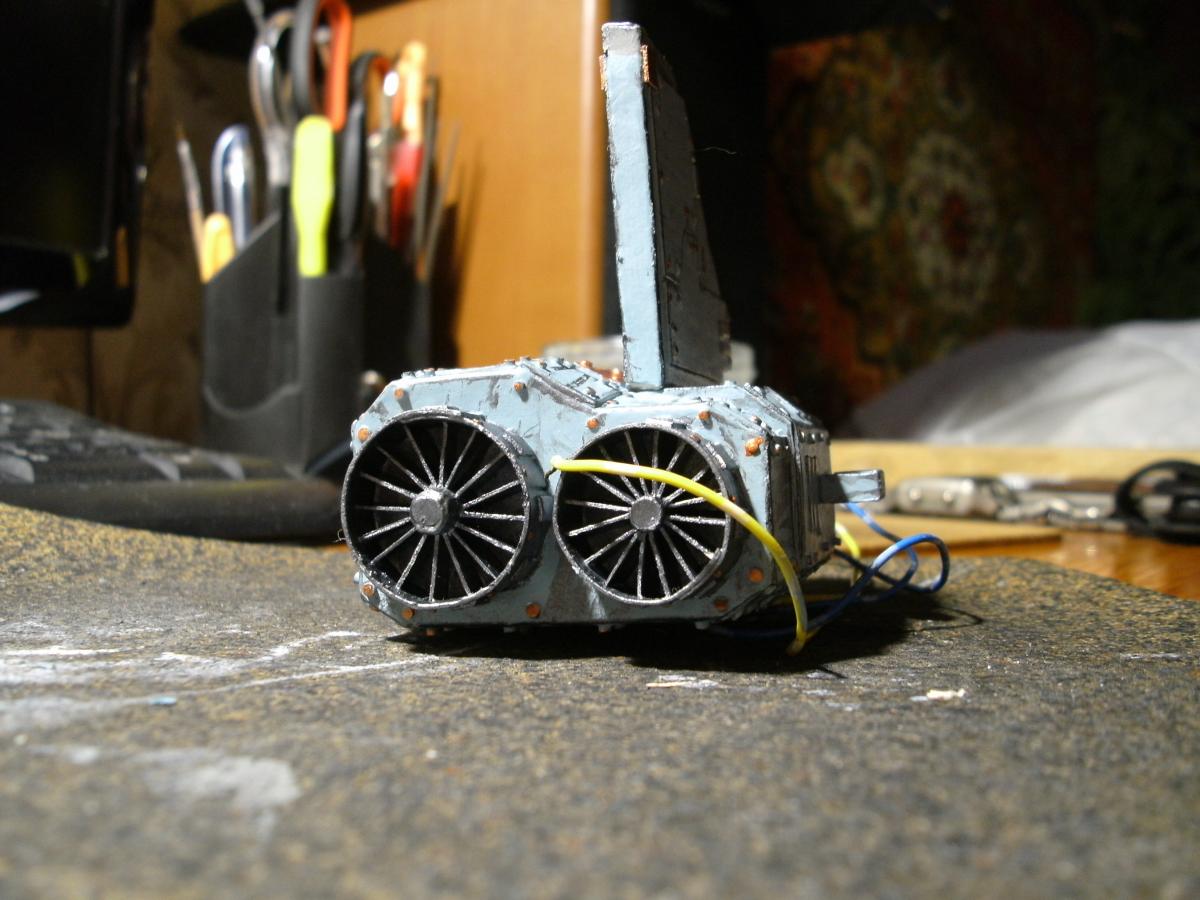

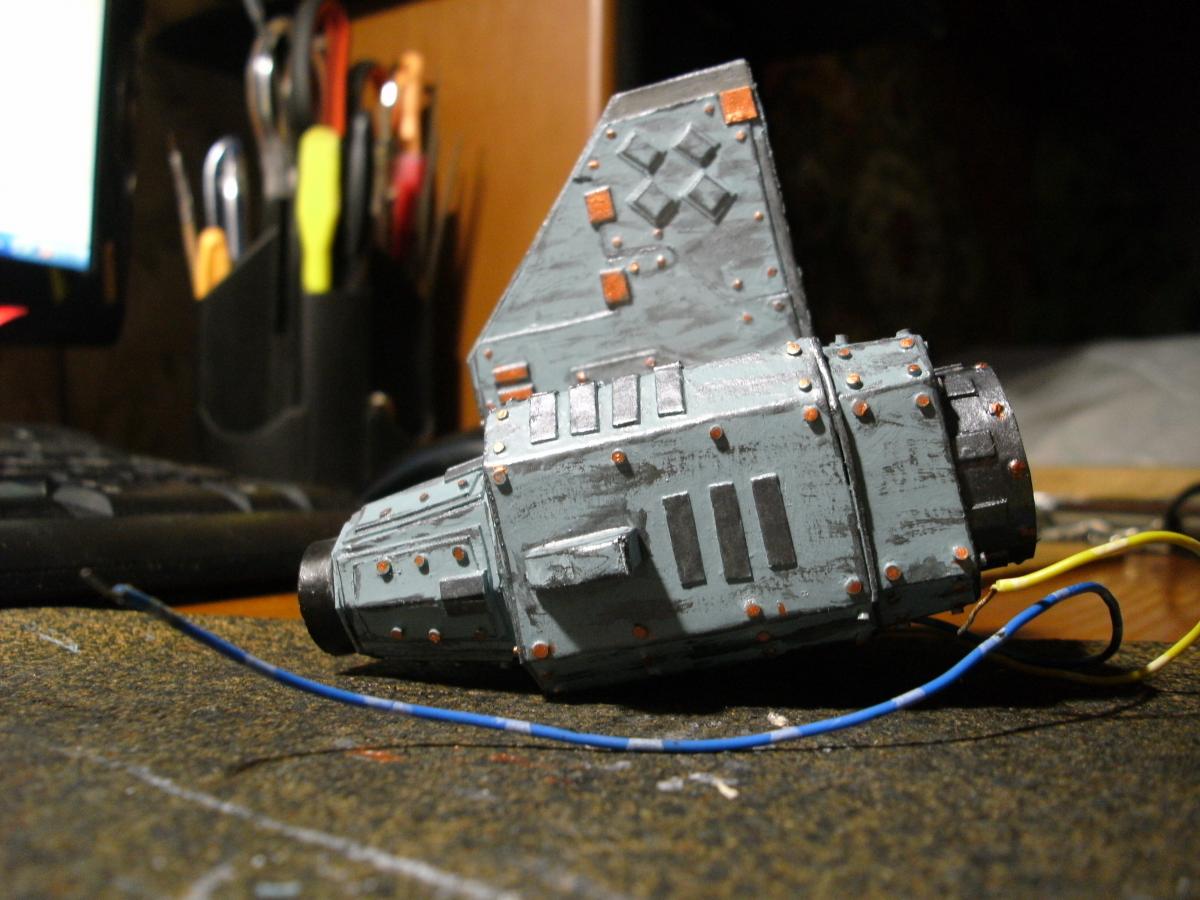

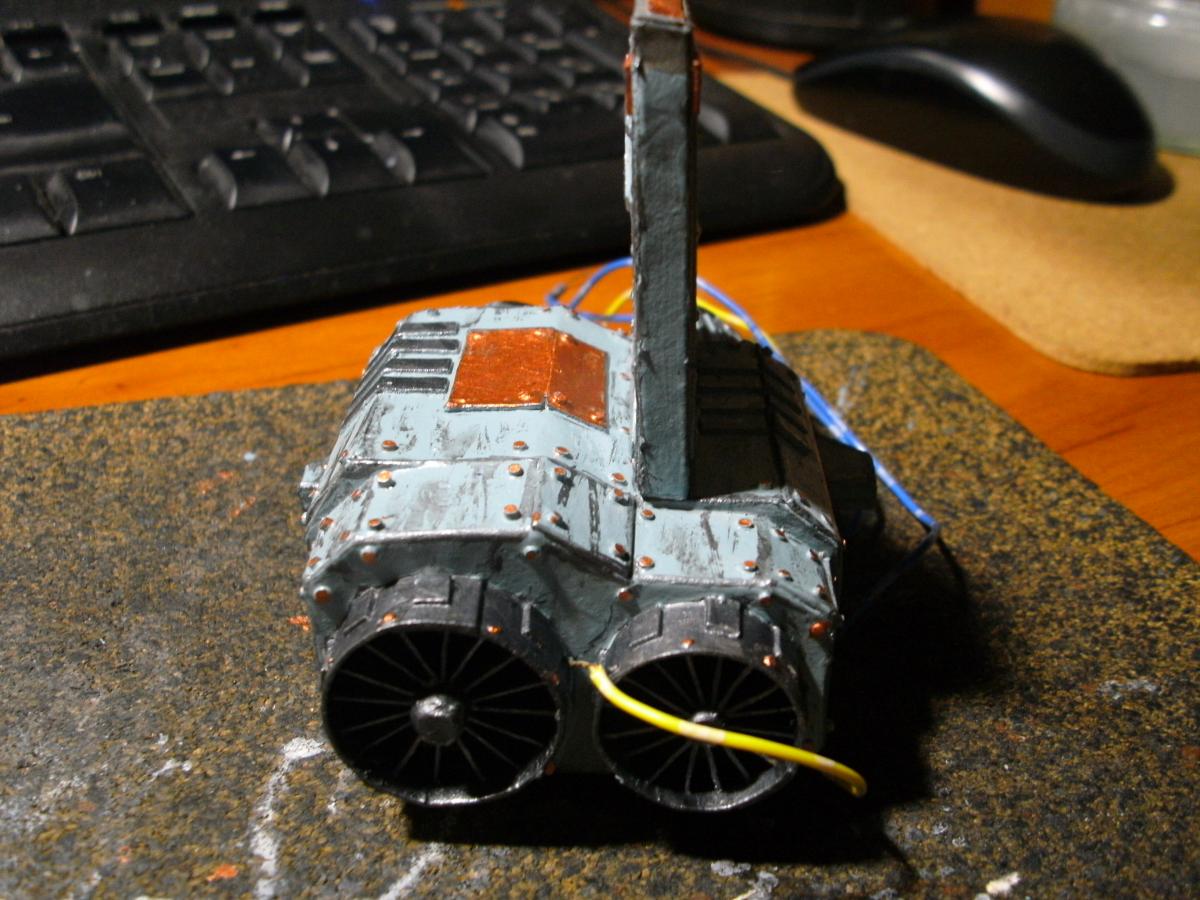

Завершил работы над правым двигателем. Результатами в целом доволен. Ожидал примерно такого. Разумеется не обошлось и без косяков, куда же без них на первой работе с картоном в качестве основного материала https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif.  Постарался снять со всех допустимых ракурсов. Немного портят вид провода питания подсветки, но их особо дергать я не хочу дабы не переломать раньше момента установки в модель.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-90076400-1437839049_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-35478300-1437839072_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-38243000-1437839091_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-61956000-1437839111_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-93746500-1437839152_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-94944400-1437839173_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-81865100-1437839194_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-81037300-1437839230_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-69669300-1437839265_thumb.jpg

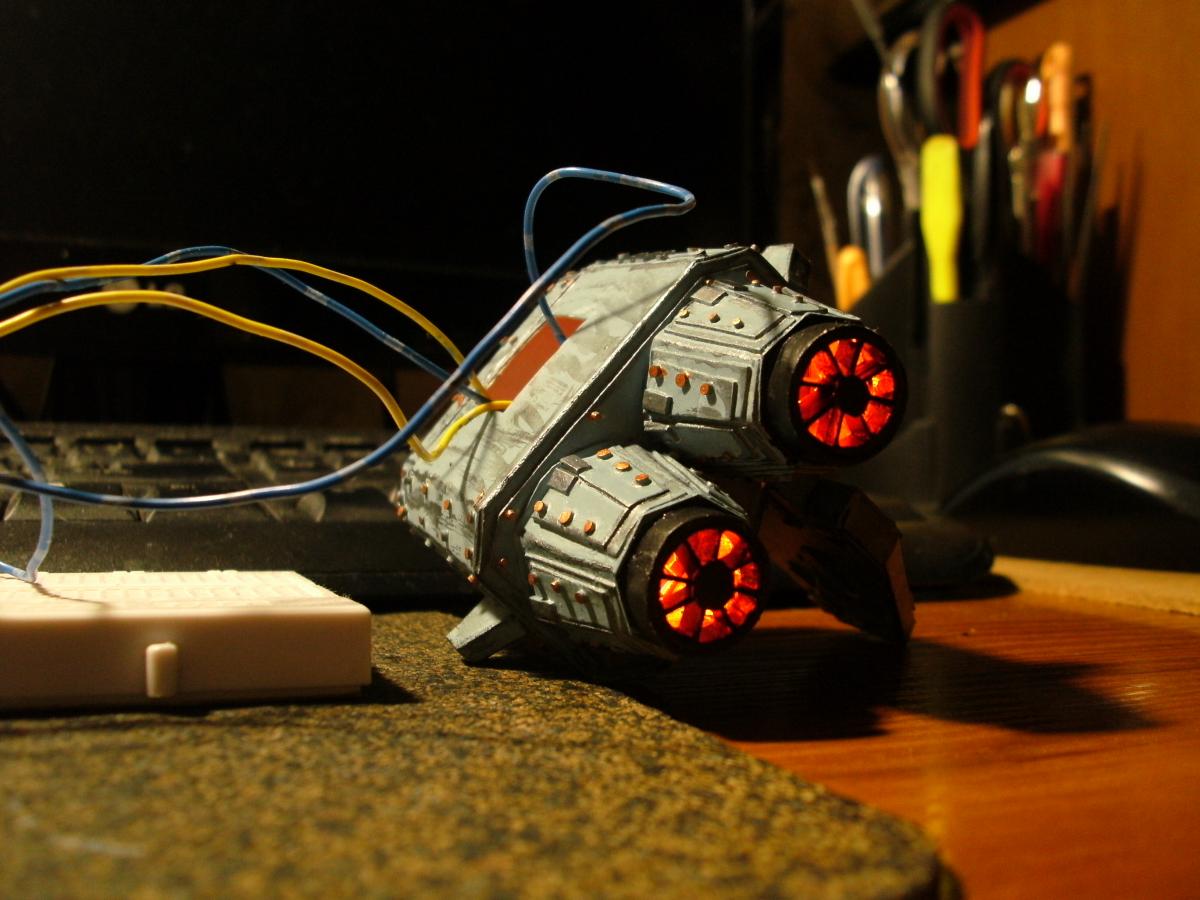

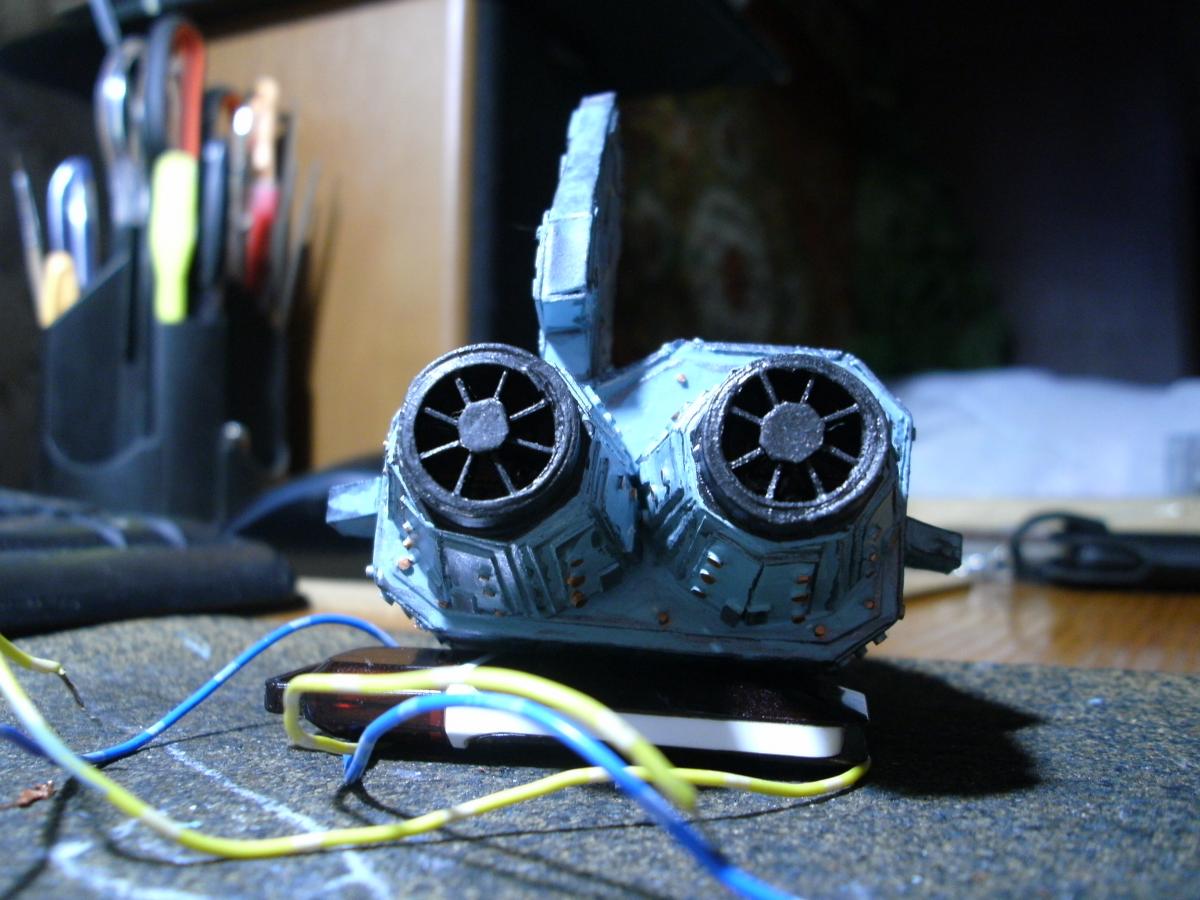

И фото в рабочем виде:

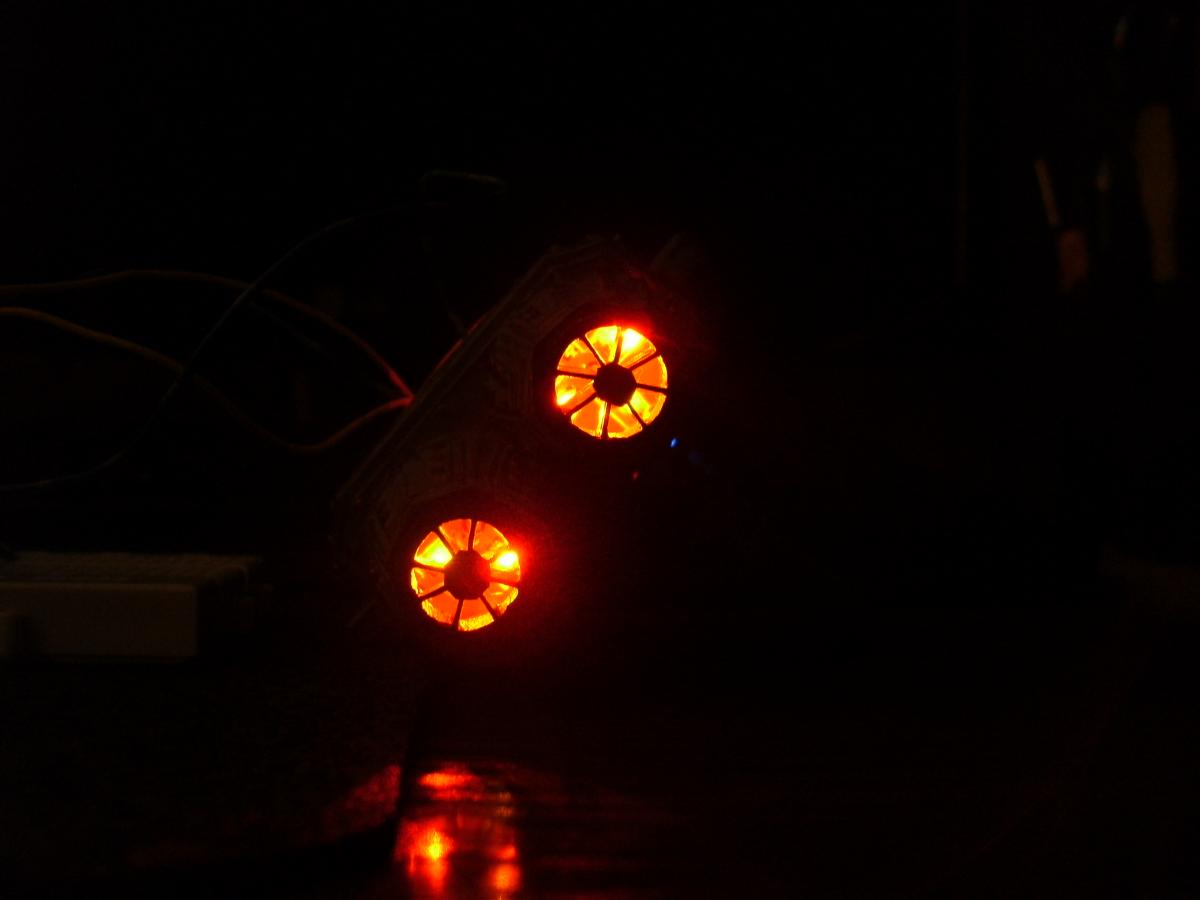

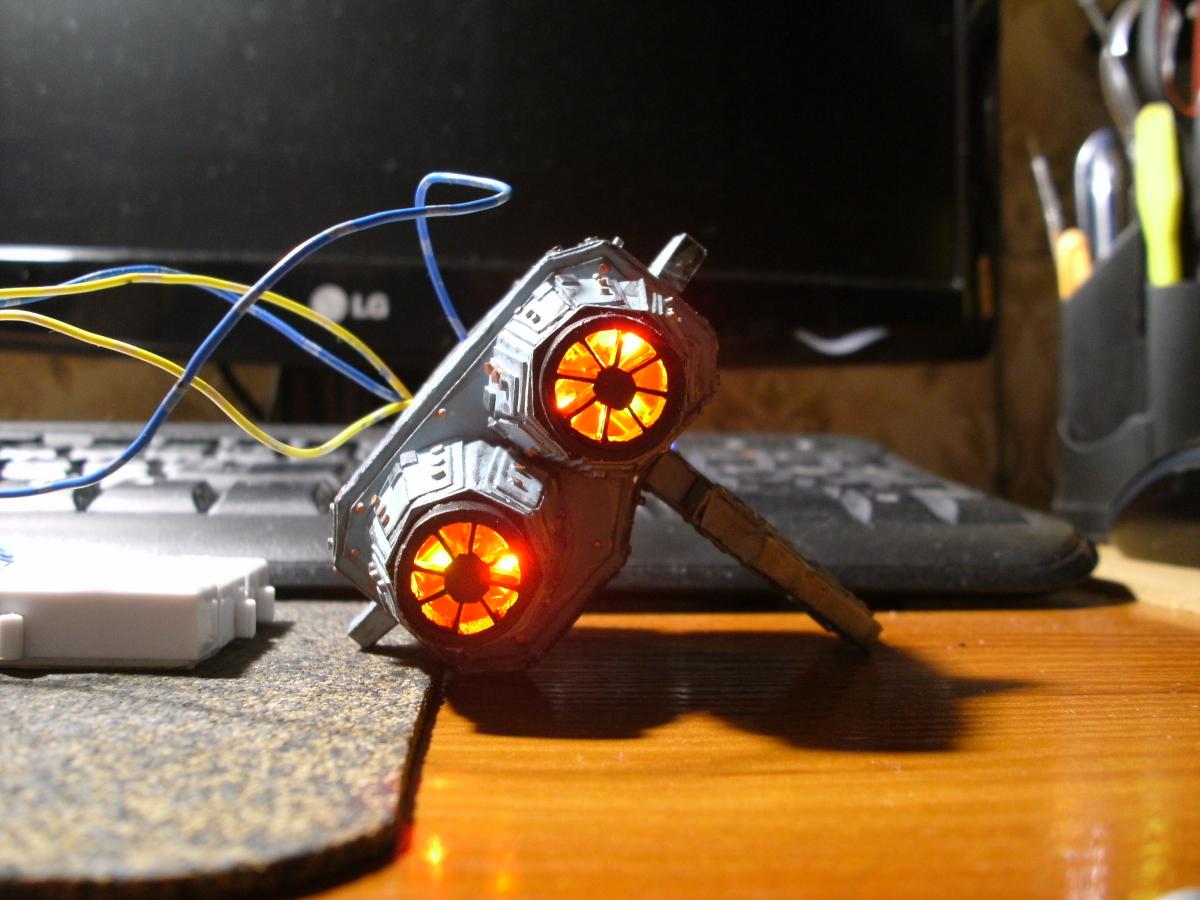

В темноте:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-07387700-1437839274_thumb.jpg

И при свете прямо:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-14651600-1437839290_thumb.jpg

Под небольшим углом:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-64609200-1437839025_thumb.jpg

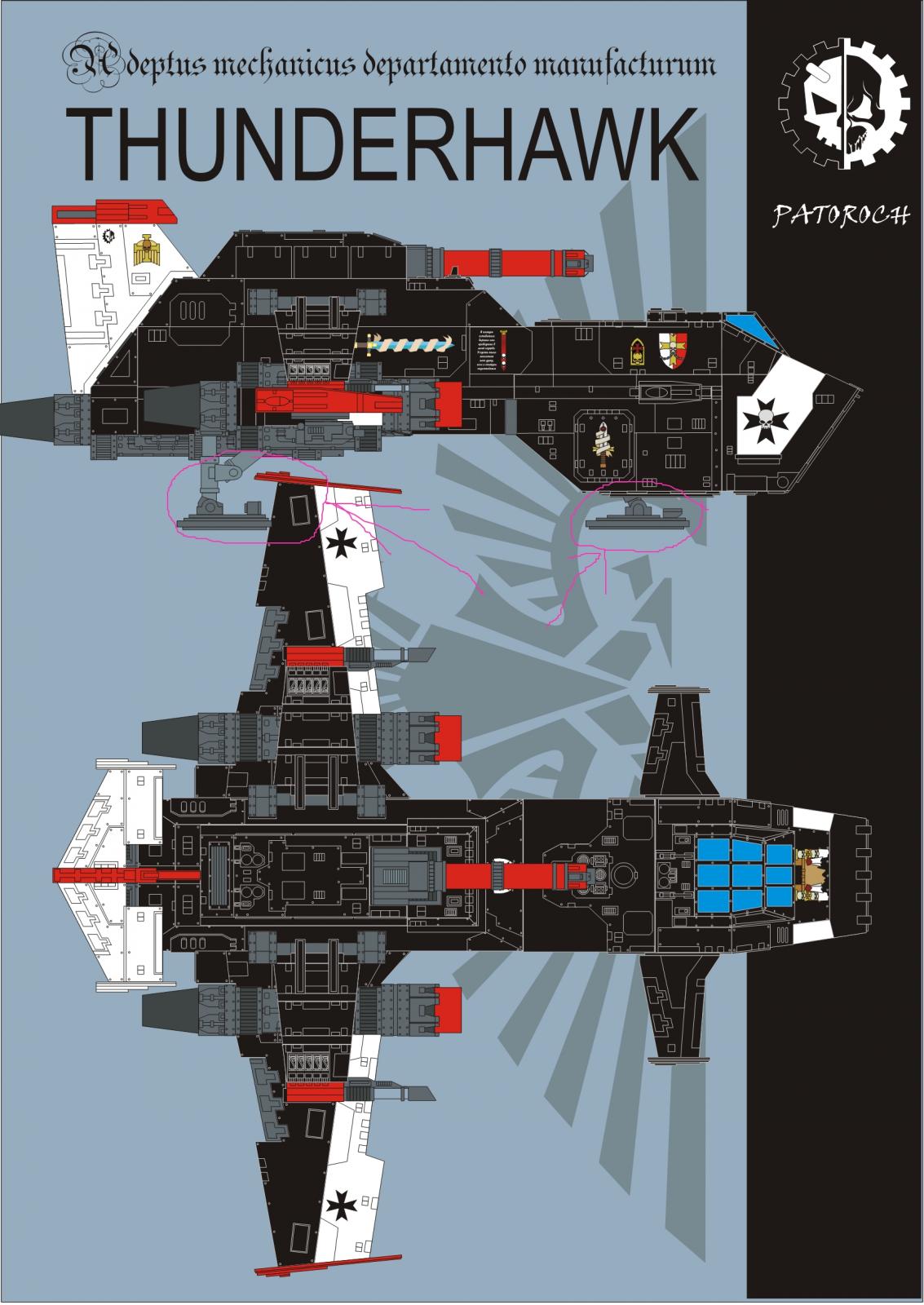

Думаю как быть с шасси. Есть вариант на три опоры с большой "лапой" спереди корпуса и двумя  меньшими ближе к хвосту. По типу как на тандерхоке.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-91556300-1437840250_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2015/post-4191913-0-32663400-1437840370_thumb.jpg

Проблема в том, что в выкройке шасси нет как такового и места под него не предусмотрены. Можно стянуть шасси от тандерхока из его выкройки, но они немного отличаются в размерах и под крыльями их расположить не выйдет.

Какие будут предложения и идеи? Сам уже неделю голову ломаю и никак не придумаю.



[gralexxl]

25 Июл 2015 - 19:08 пользователь gudrunas сказал:

Крупное обновление.

Можно стянуть шасси от тандерхока из его выкройки, но они немного отличаются в размерах и под крыльями их расположить не выйдет.

Какие будут предложения и идеи? Сам уже неделю голову ломаю и никак не придумаю.



Можно их сделать к корпусу. Как у некоторых вертолетов, складываются, но не прячутся.

[gudrunas]

За идею для шасси конечно спасибо. Передумал сам еще пару вариантов пока не понял что его нормально никак не прикрутить, не испортив вид модели. Либо же выйдет неустойчивая конструкция. Думаю сделать две крестовины из прозрачного пластика из крышек коробок от дисков и на них водрузить челнок.



Обновлений давно не было так как вопрос шасси заставил меня приуныть. Да и чего-то глобального пока не сделано.

Кратко пройдусь по основным вещам:

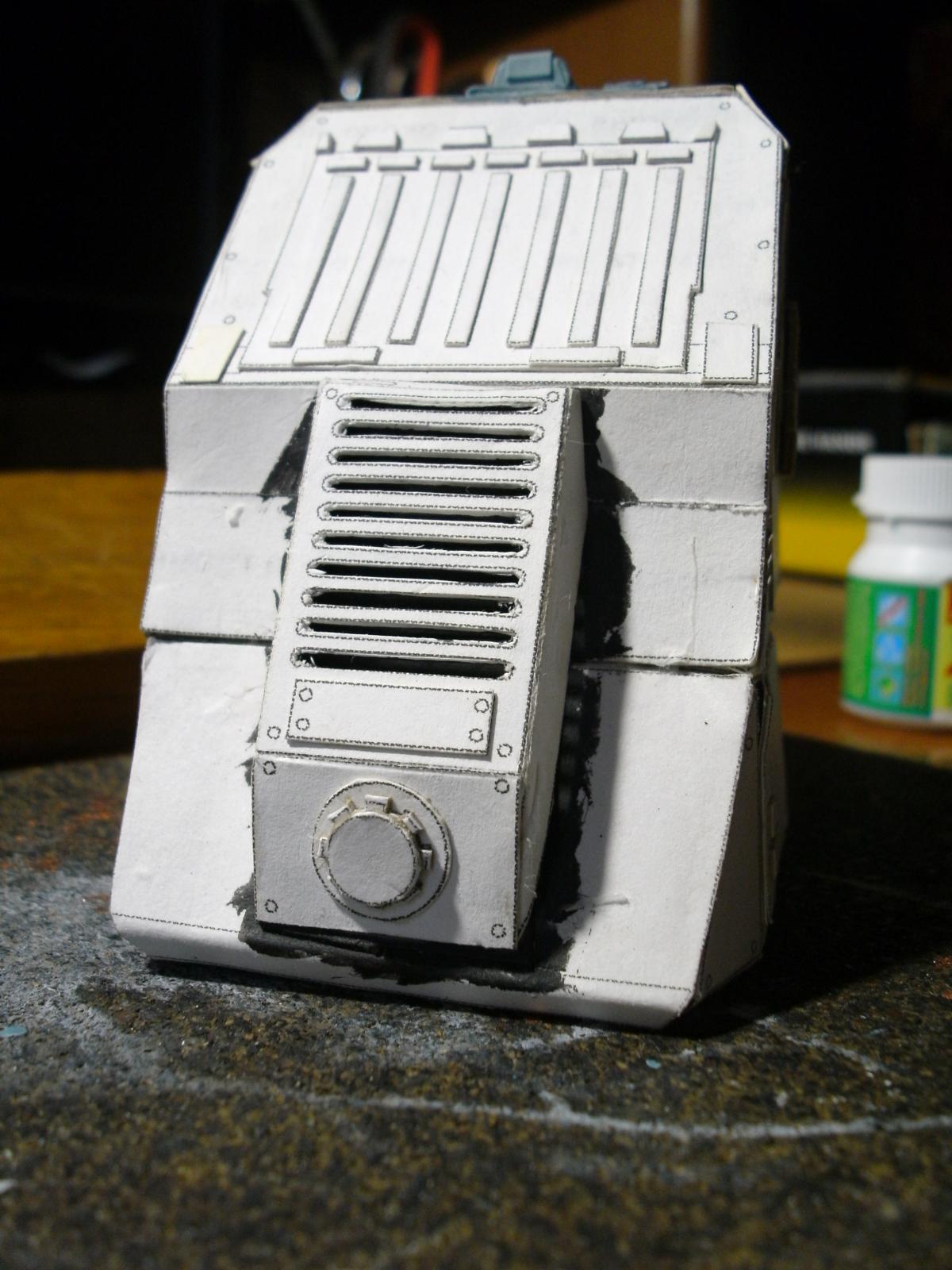

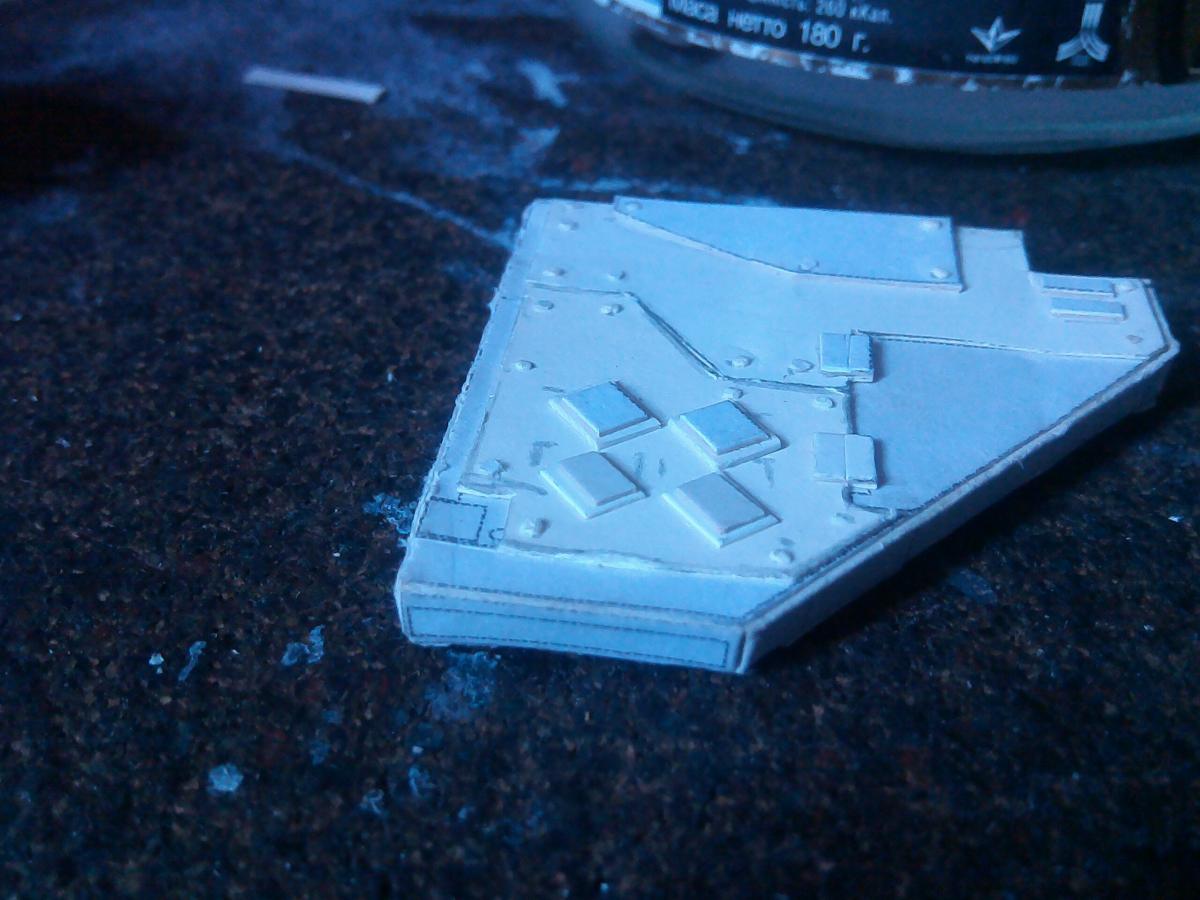

1) Днище передней части корпуса и сама передняя часть. Тут пока все не особо серьезно но рельеф днища уже обозначен и часть доп. брони приклеена. Прорезь в косой части - под выключатель питания подсветки. Будет немного не эстетично но зато практично. В этой же части внутри будет блок питания и батарейки.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-66017700-1438709564_thumb.jpg

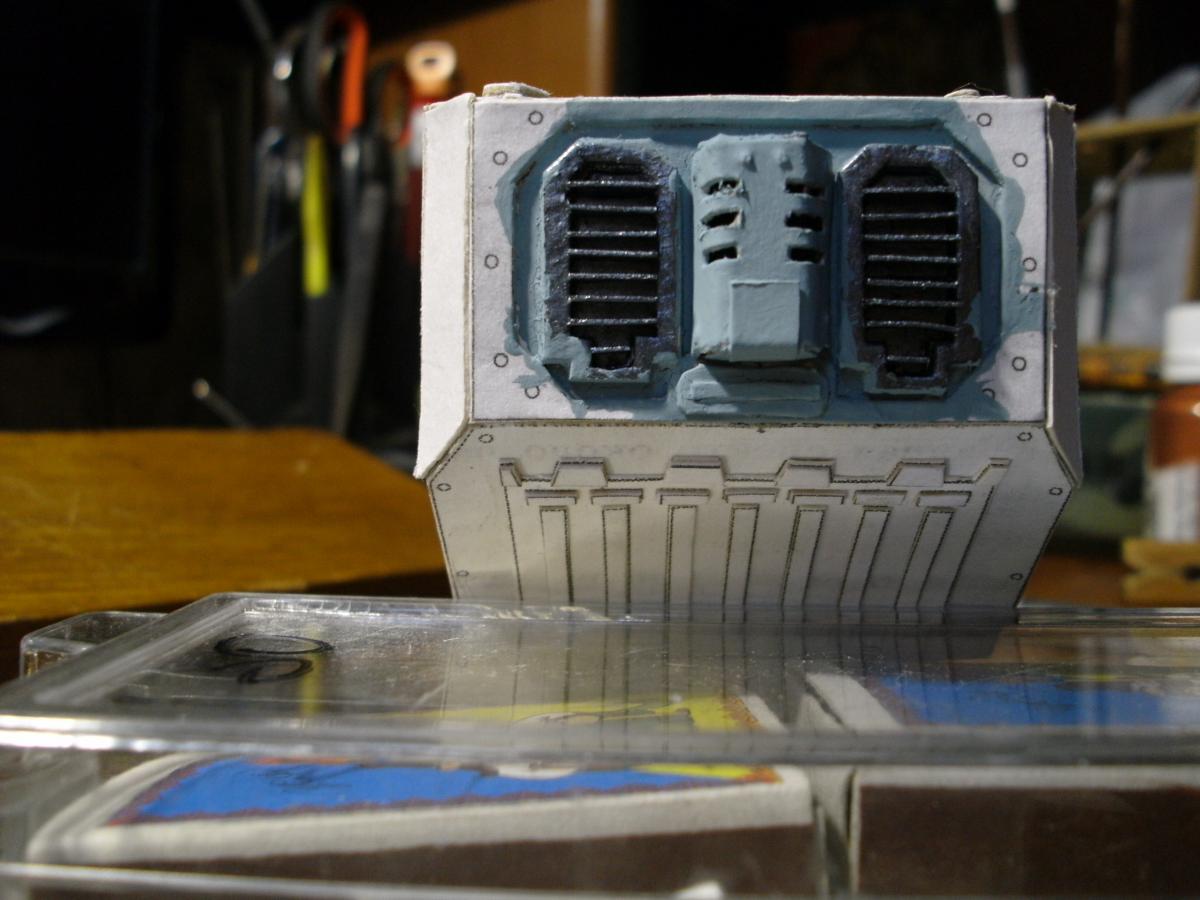

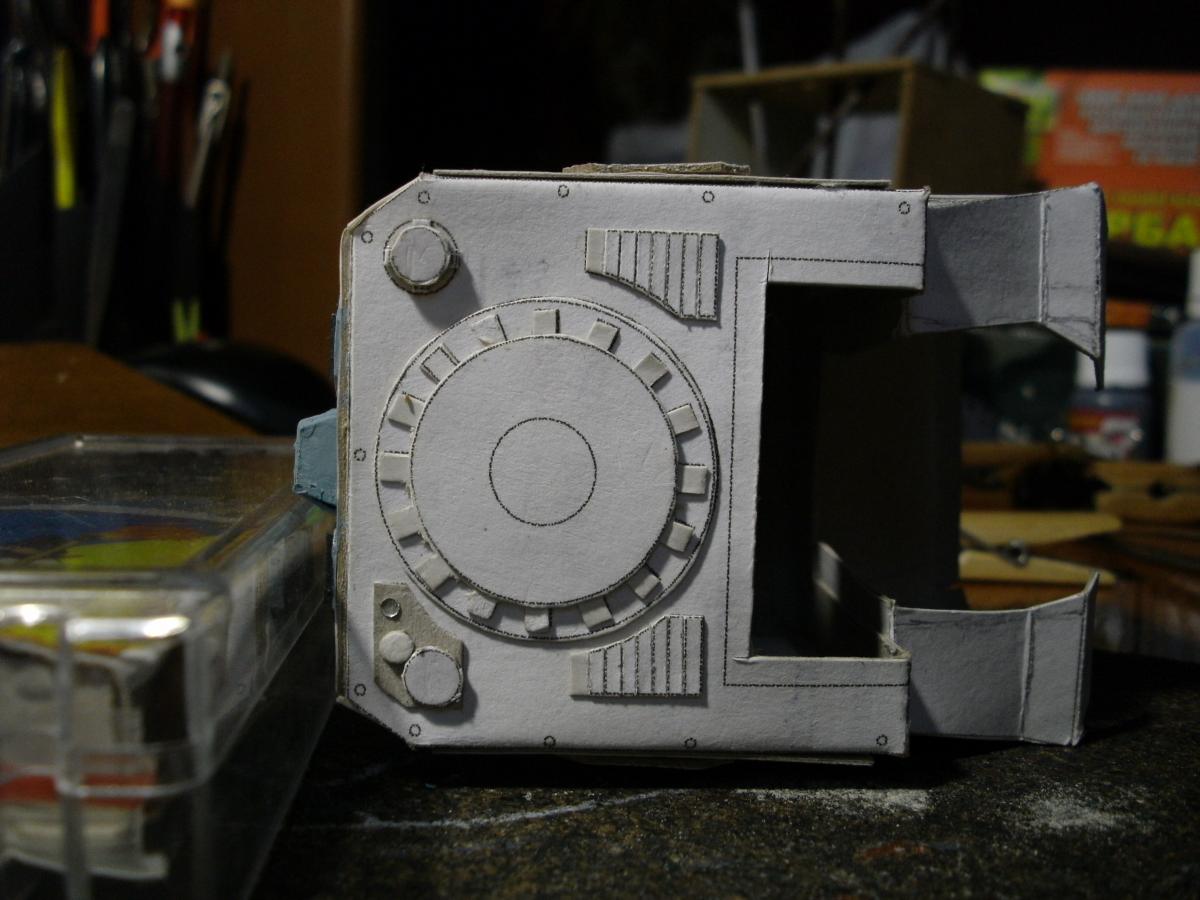

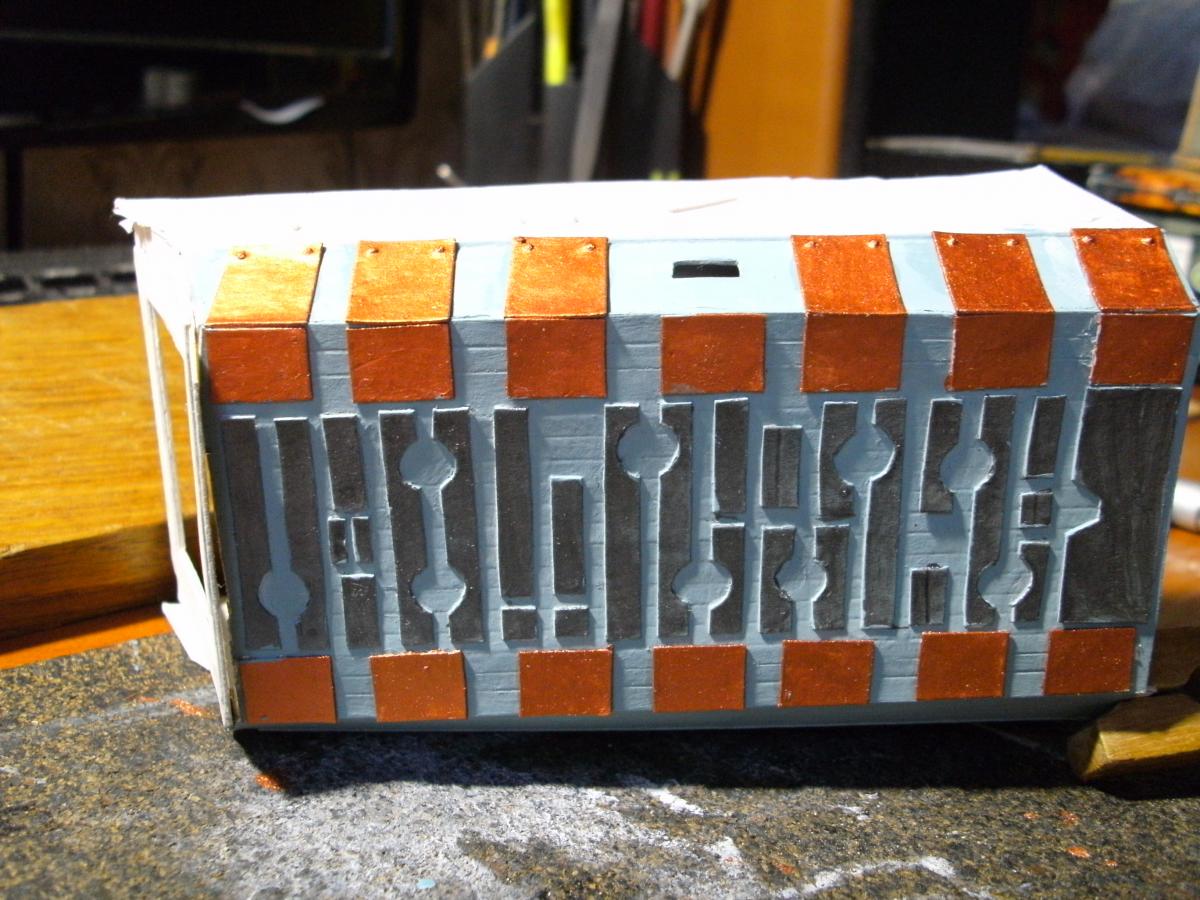

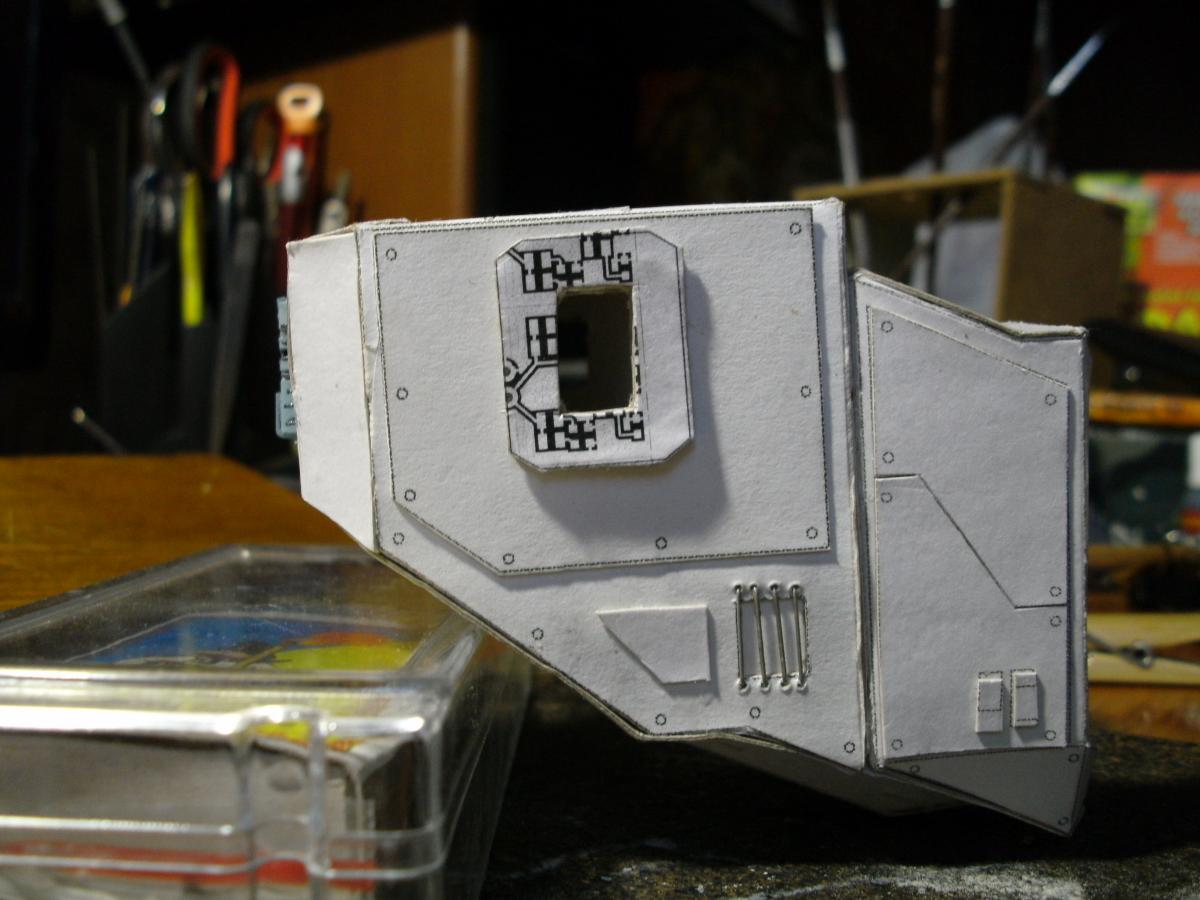

2) Задняя часть корпуса. Ранее показывалась её развертка с частью деталировки. 1 фото - вид снизу. По бокам от большой решетки будут маневровые двигатели. 2 фото - задняя часть. 3 фото - вид с боку. Доделал решеточку из ножек резисторов. 4 фото - вид с верху. Думаю еще доделать жалюзи объемные у "шестерни", на которую будет крепиться турель.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-83643000-1438709578_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-53796200-1438709592_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-03279400-1438709606_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-66546600-1438709619_thumb.jpg

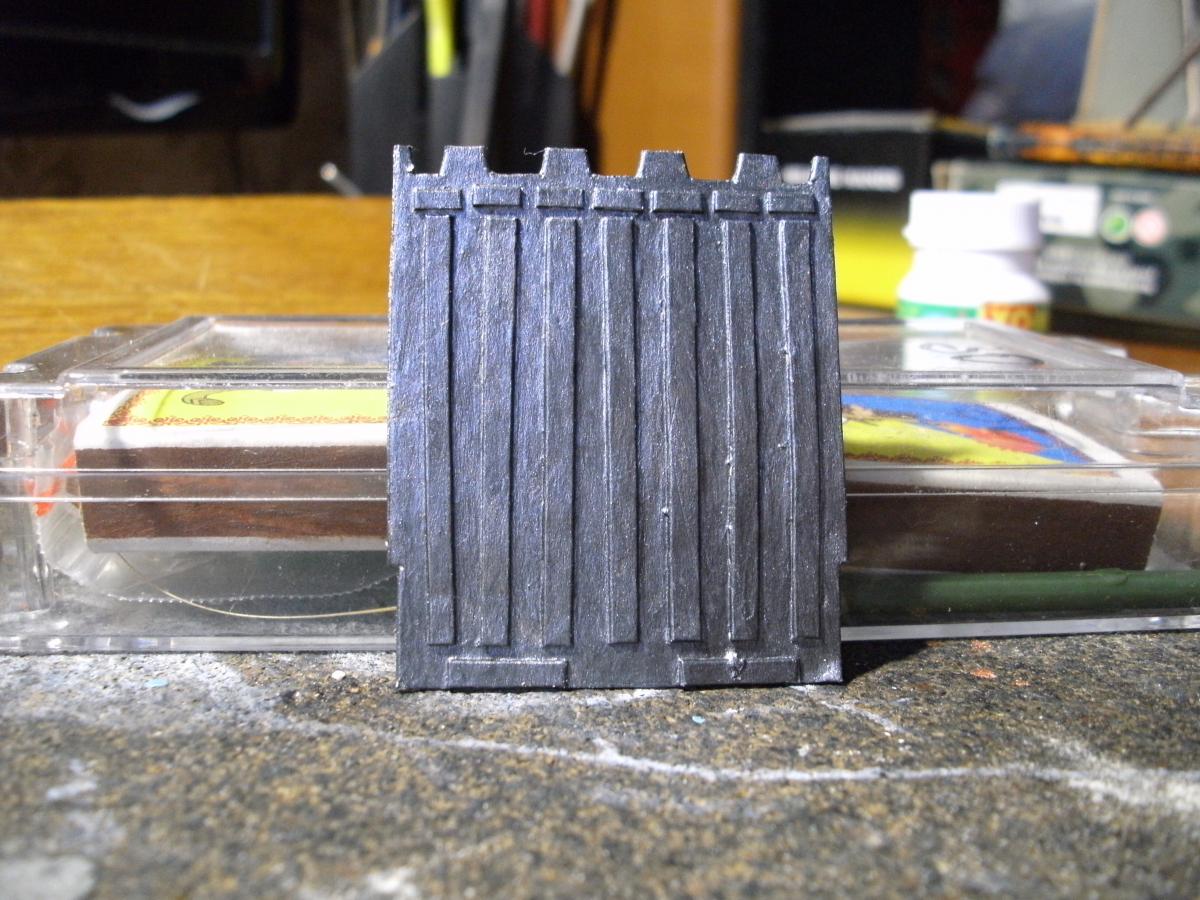

3) Аппарель в носовой части корпуса. Её буду делать съемной для доступа к батарейкам для смены.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-68943900-1438709638_thumb.jpg



Еще есть масса всяких мелких деталей и маленьких доработок которые показывать не вижу смысла в отдельности. Так же идут работы над вторым двигателем но не слишком быстро.

[RenamedUser_24128028]

Здорово выходит. Удачи с проектом.

[gudrunas]

14 Авг 2015 - 07:16 пользователь andrlep сказал:

Здорово выходит. Удачи с проектом.



Спасибо!

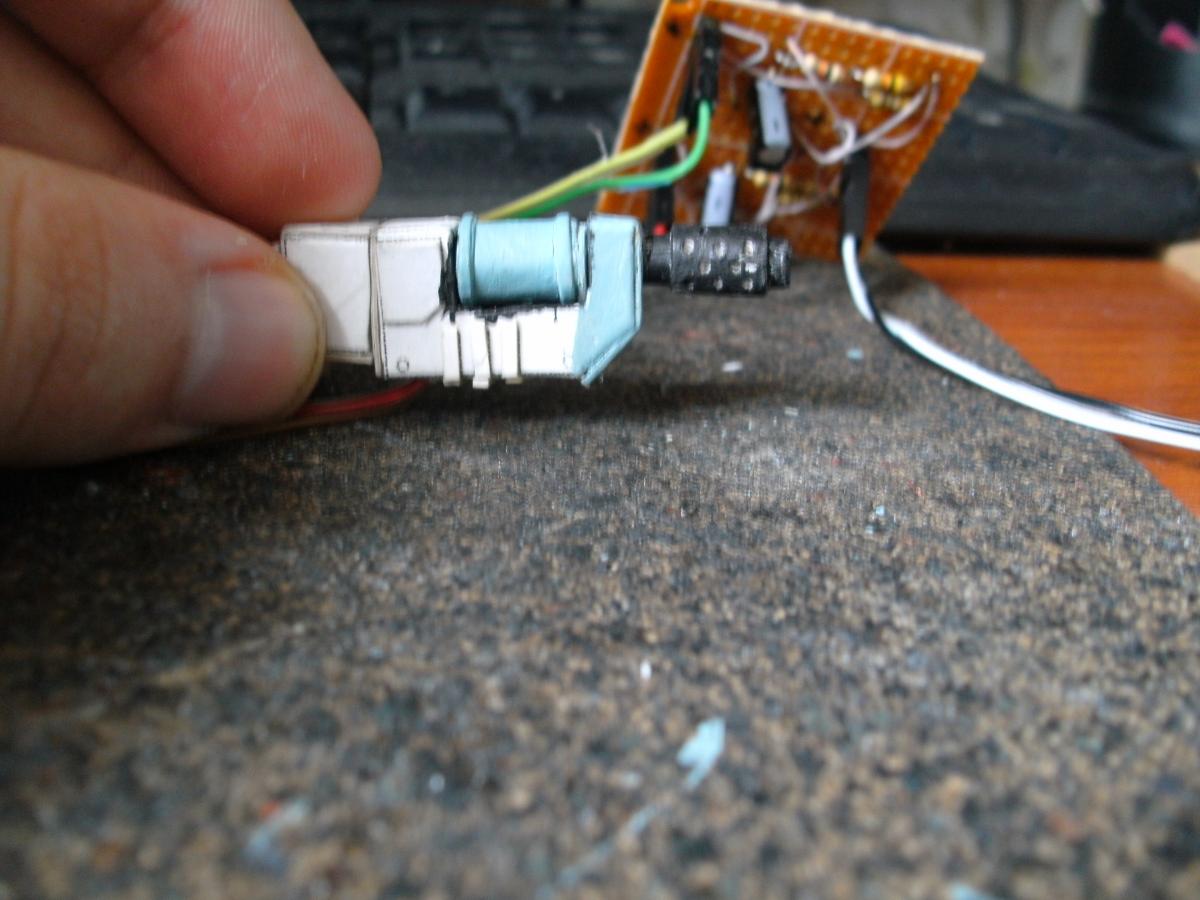

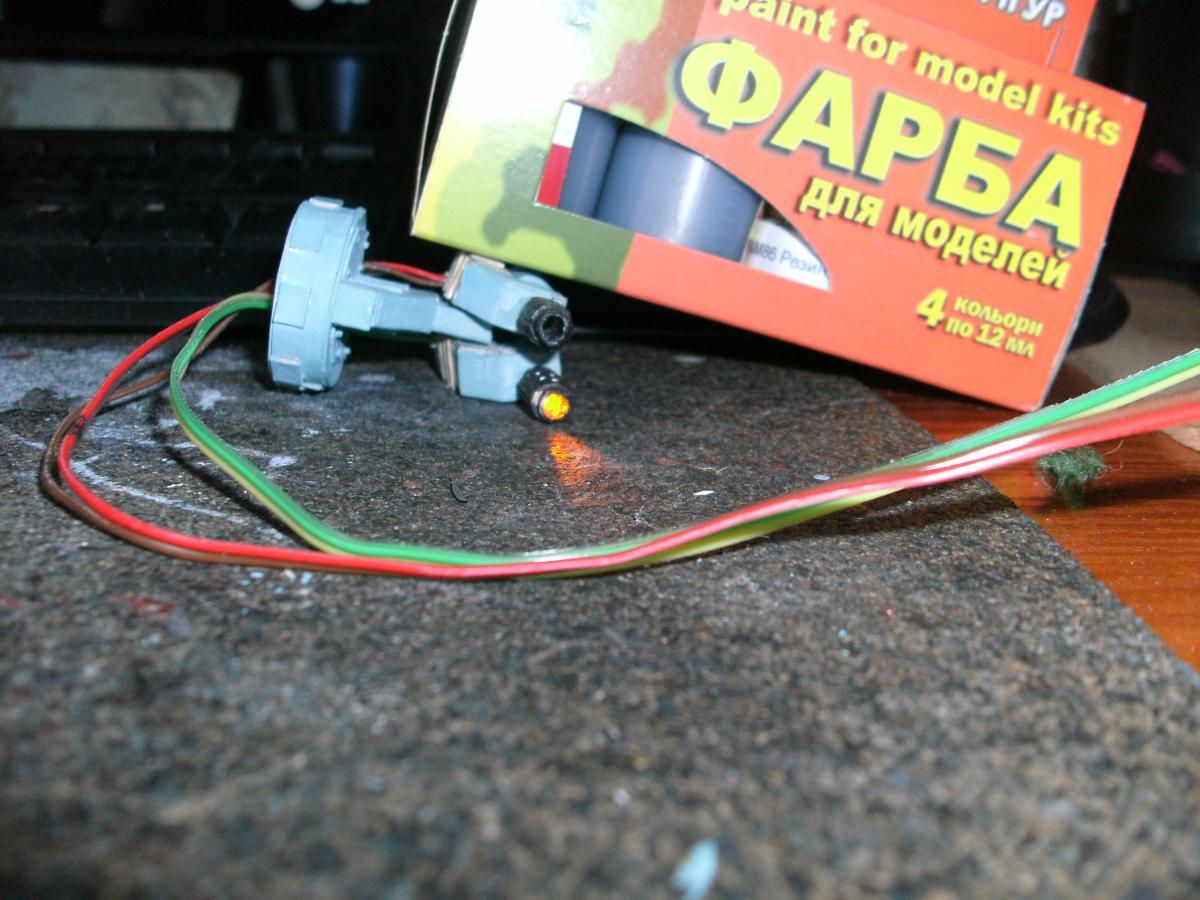

Обновление по спаренной установке за кабиной пилота и ряду других мелочей.

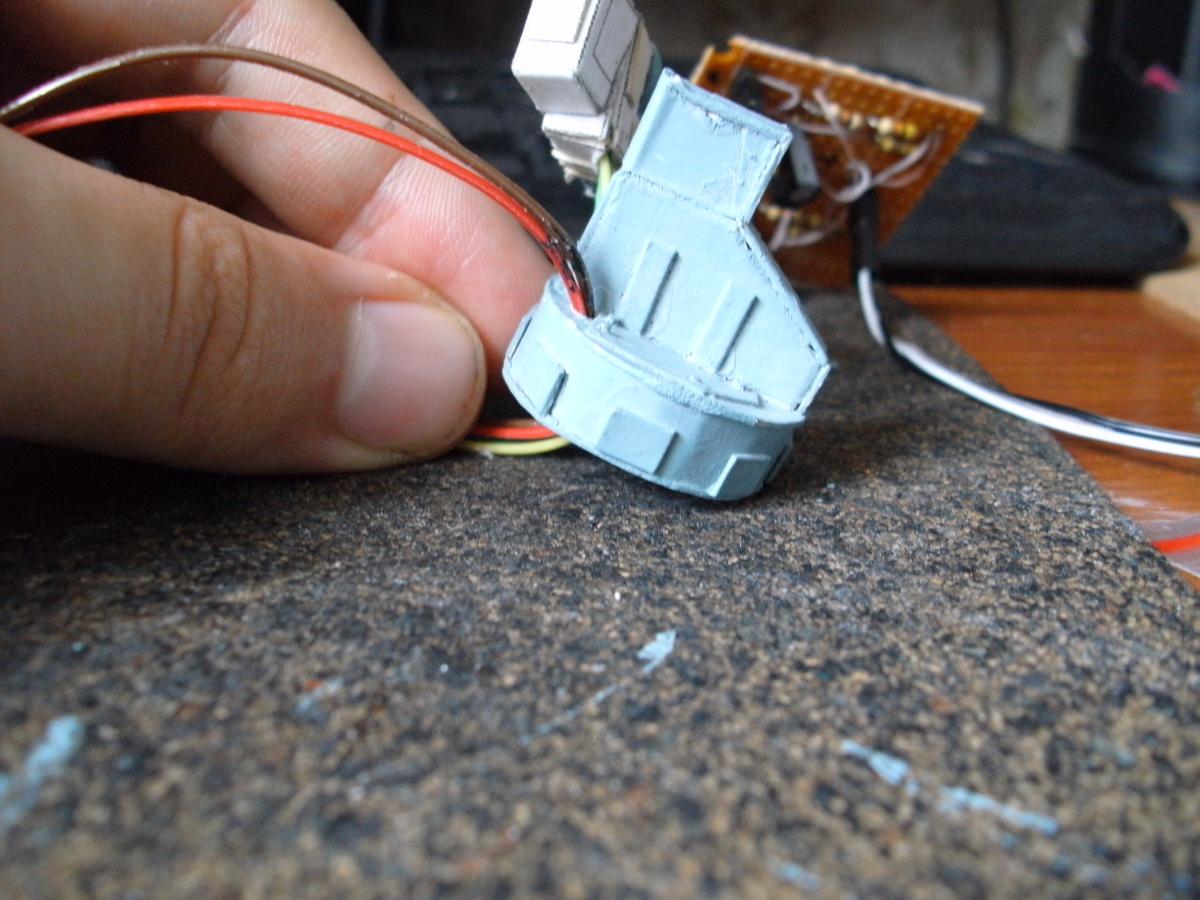

1) Собственно установка еще до конца не готова. Но уже прикинув что стволы достаточно большого диаметра (4 мм внутренний диаметр) я решил реализовать давнюю задумку с "стреляющей" установкой. Для этого собрал на макетке мультивибратор с двумя желтыми 3 мм светодиодами. Собрал что называется из хлама, завалявшегося в закромах. Схема + фото + видео работы под спойлером.



Так мы "стреляем" поочередно из каждого ствола. Сами стволы еще не приклеены к тумбе, будет еще обвес из кожуха и немного доп. брони.

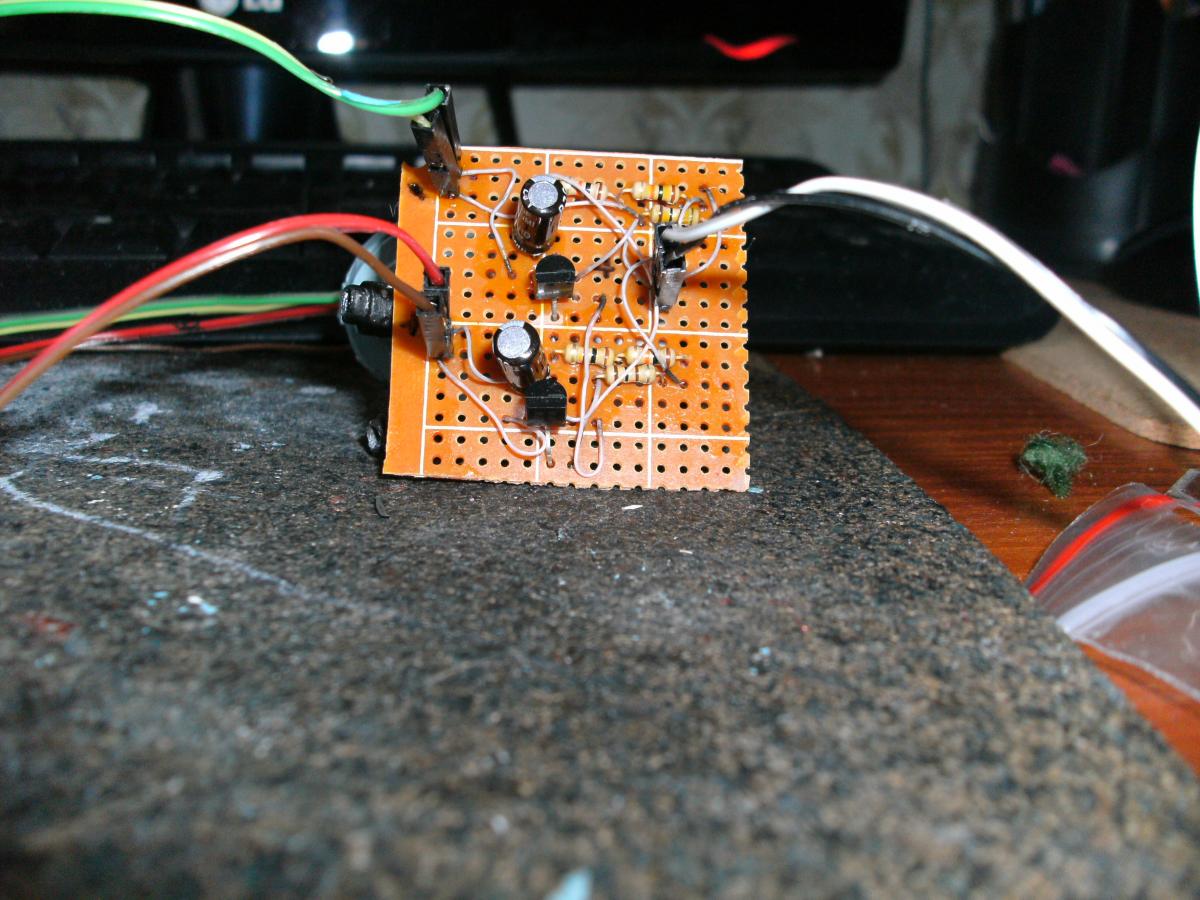

Так выглядит плата.

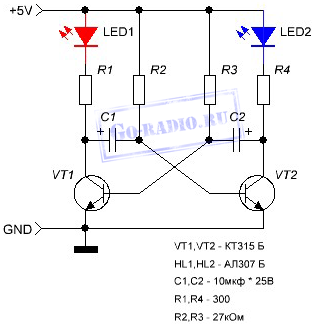

И схема (элементы не те, так как брал что было, а схема из гугла):

Видео (извиняюсь за качество, снимал на старый цифровик, так как ничего лучшего под рукой не было):

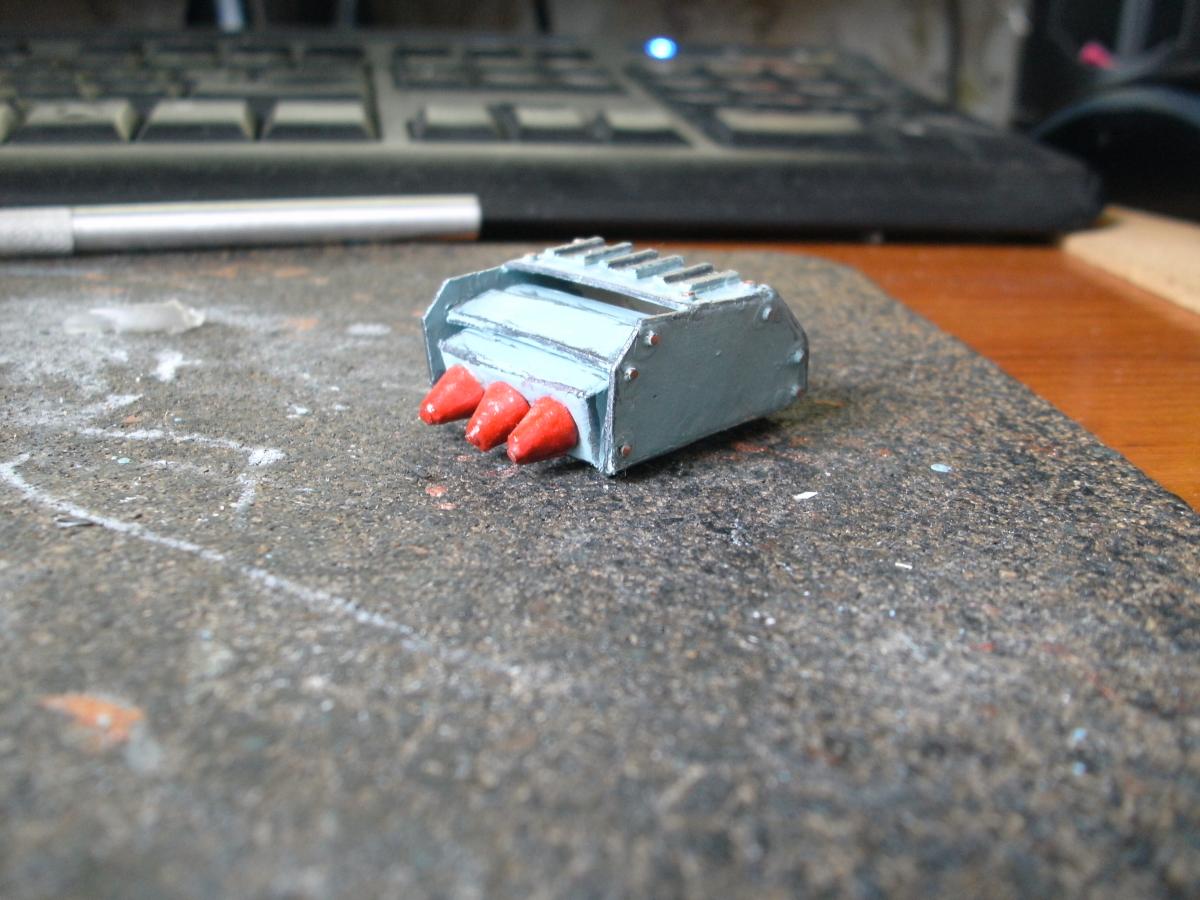

И немного фото деталей вдогонку:

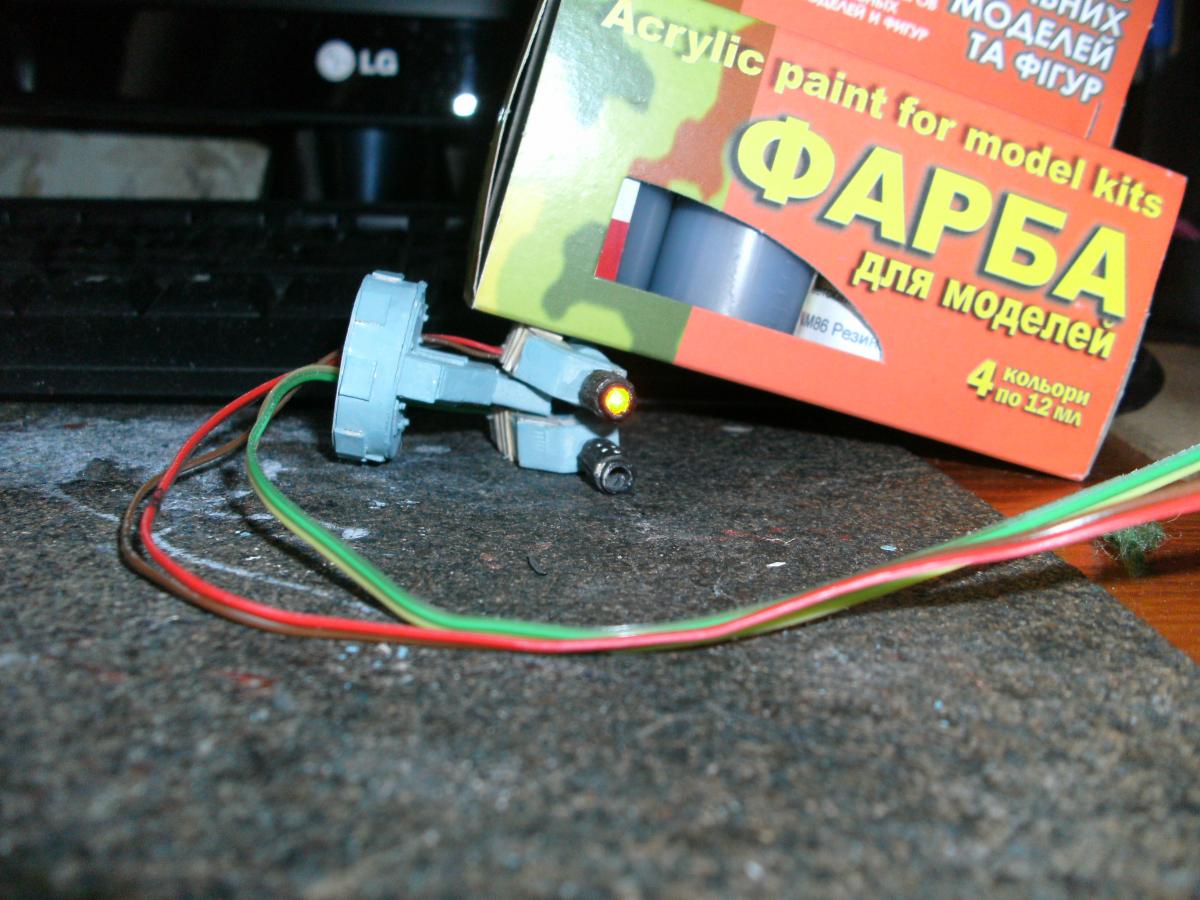

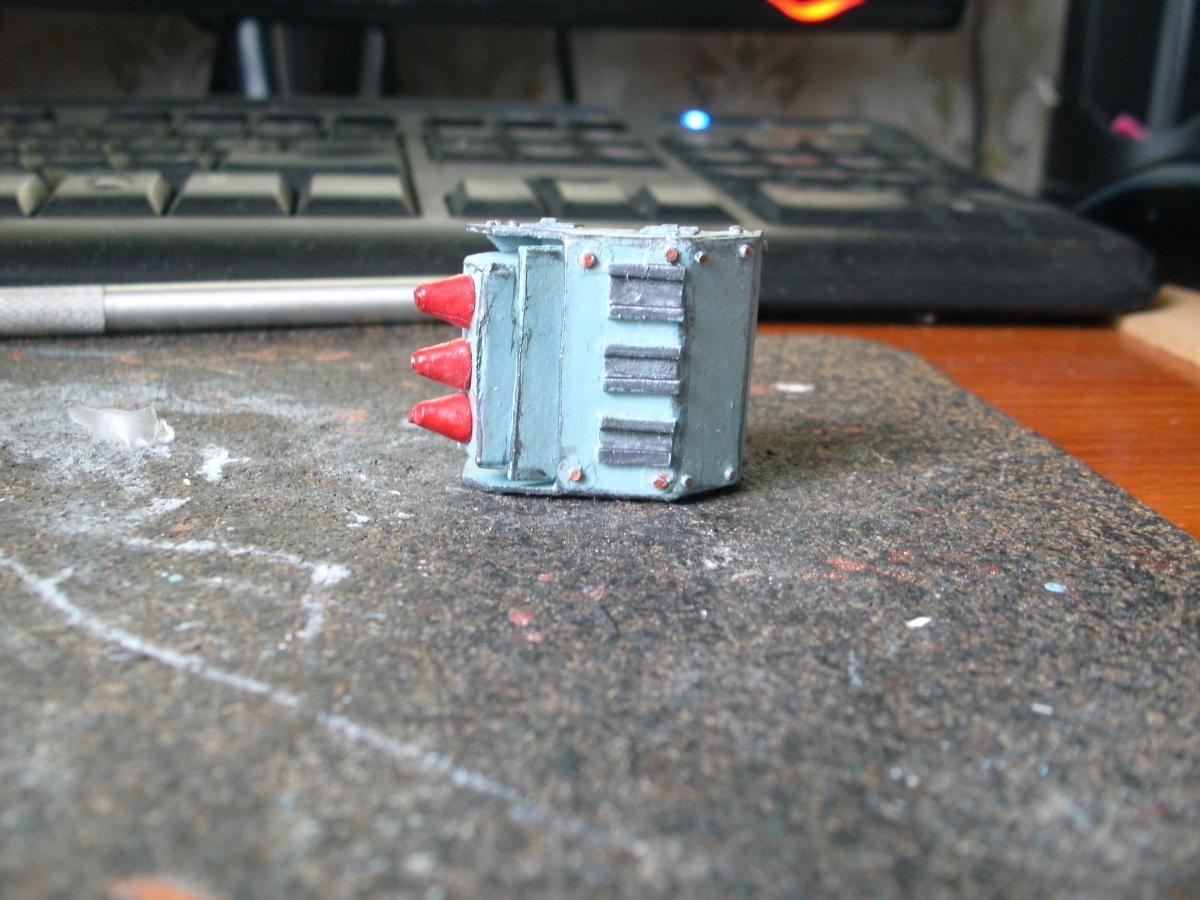

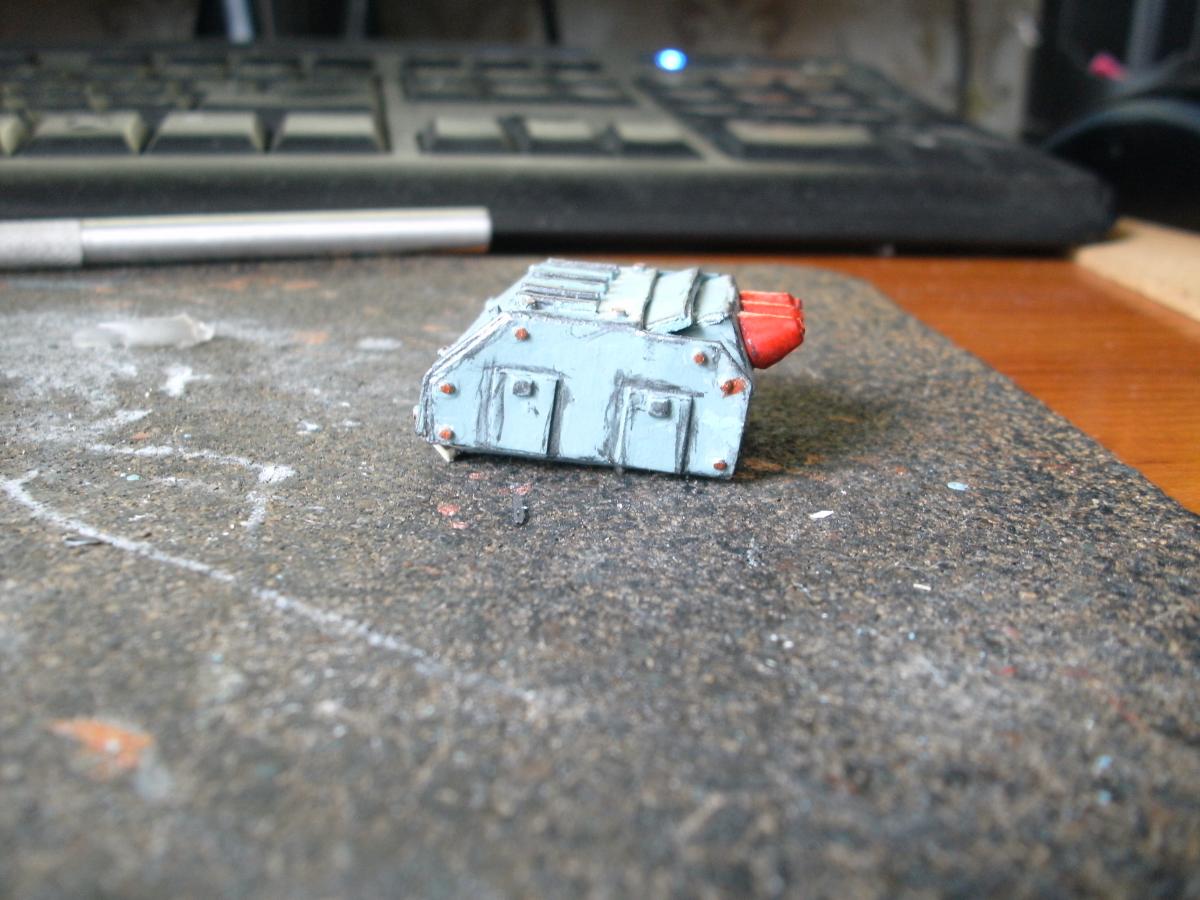

2) Спонсон. В базовом варианте предлагался с болтерами но я решил что ракеты тоже ок вполне и сделал их. Сама ракетница собрана с возможностью вращения. Но не так как было предложено в выкройке. Собрал в виде двух цилиндров из плотно склеенной бумаги, вставленных один в другой.







[gudrunas]

Очередное обновление.

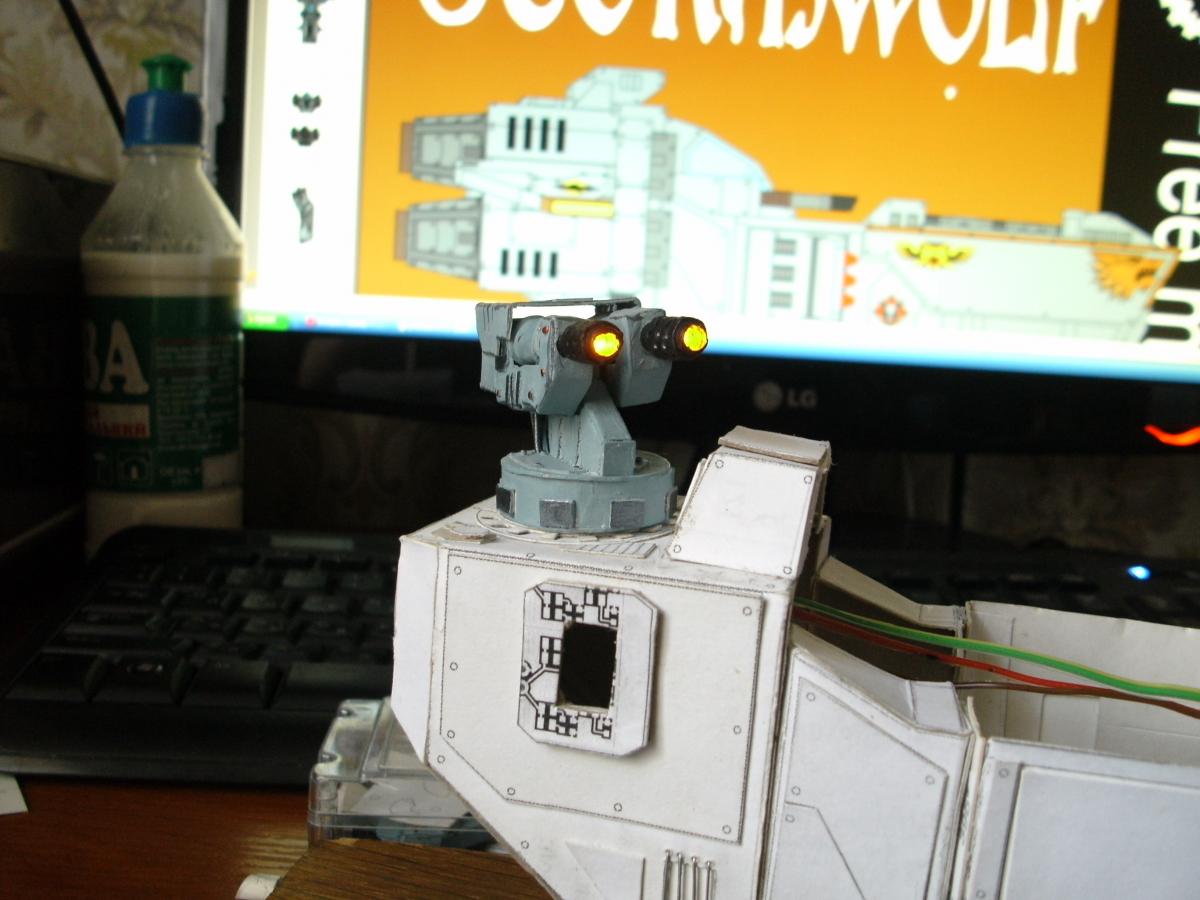

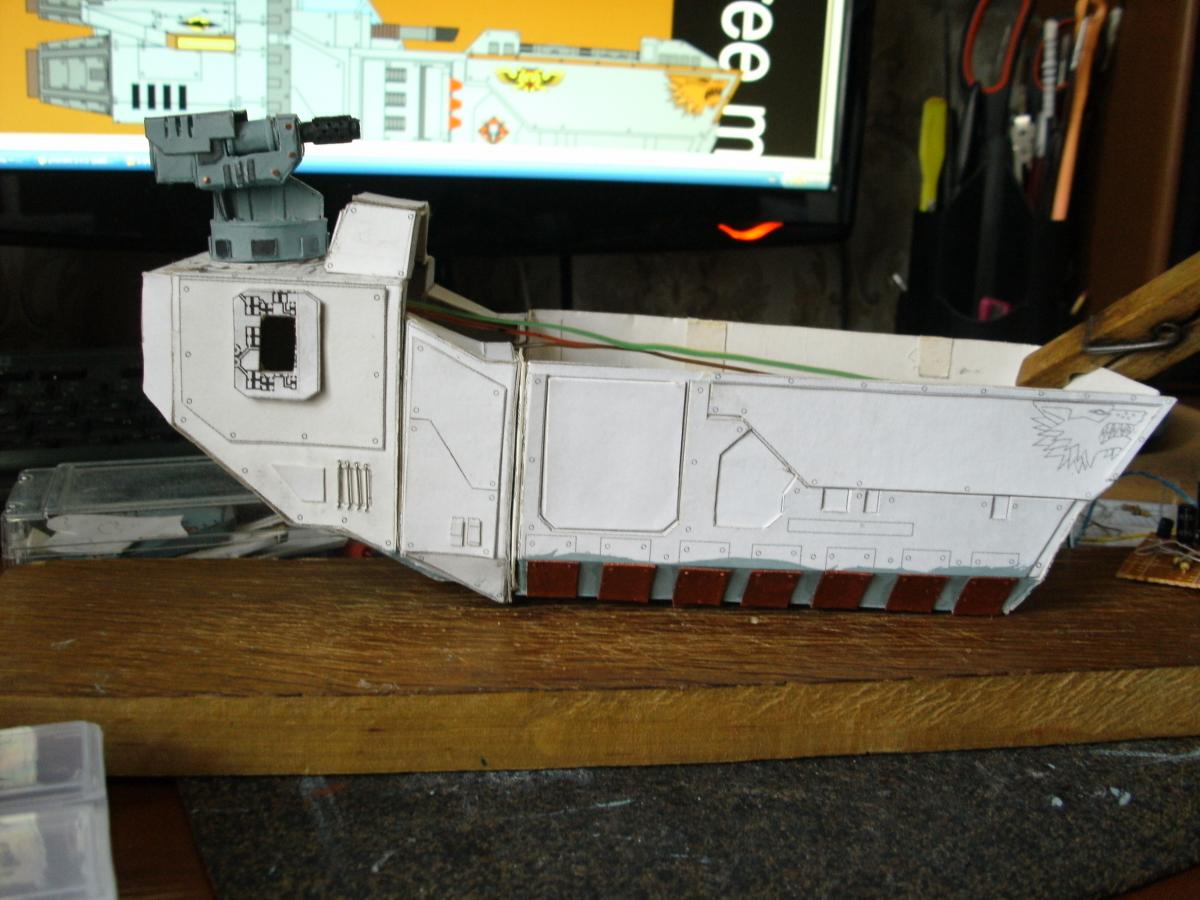

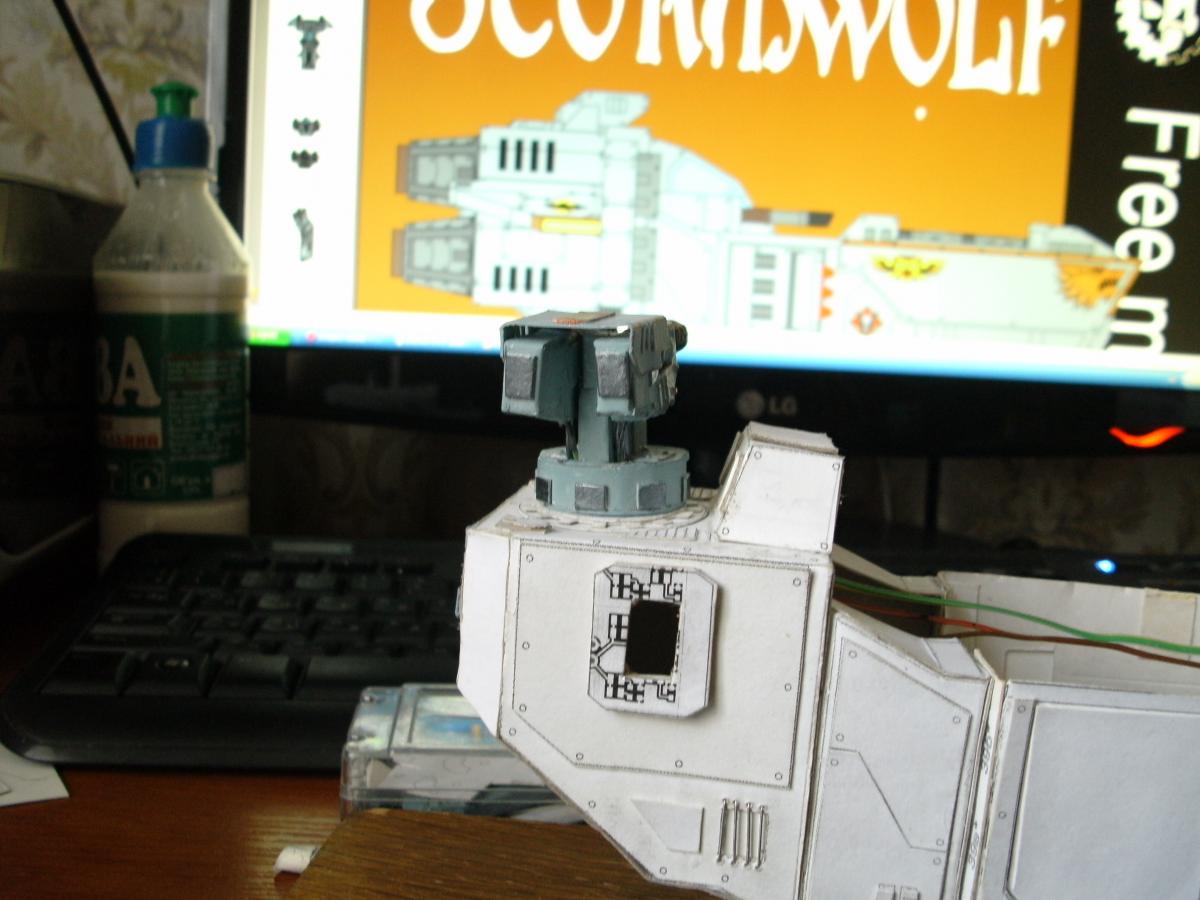

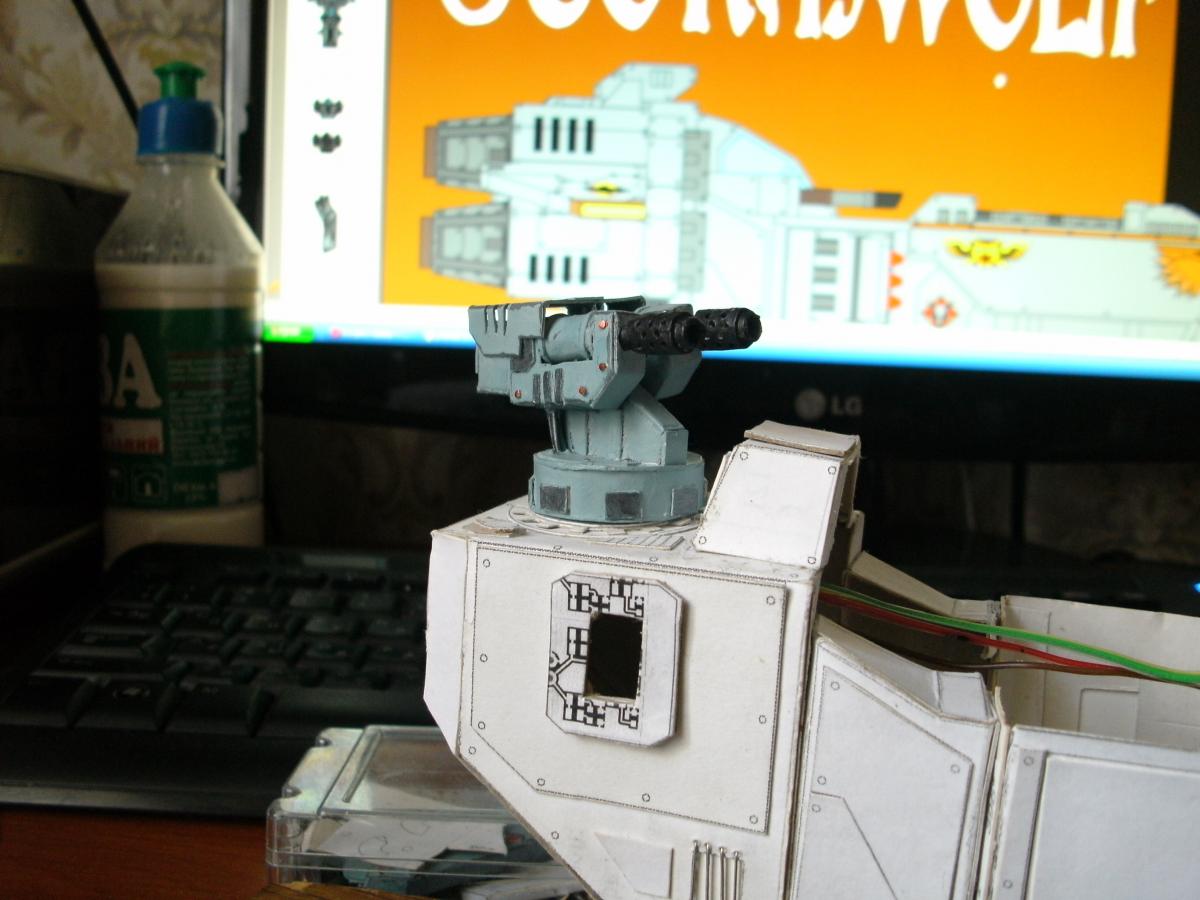

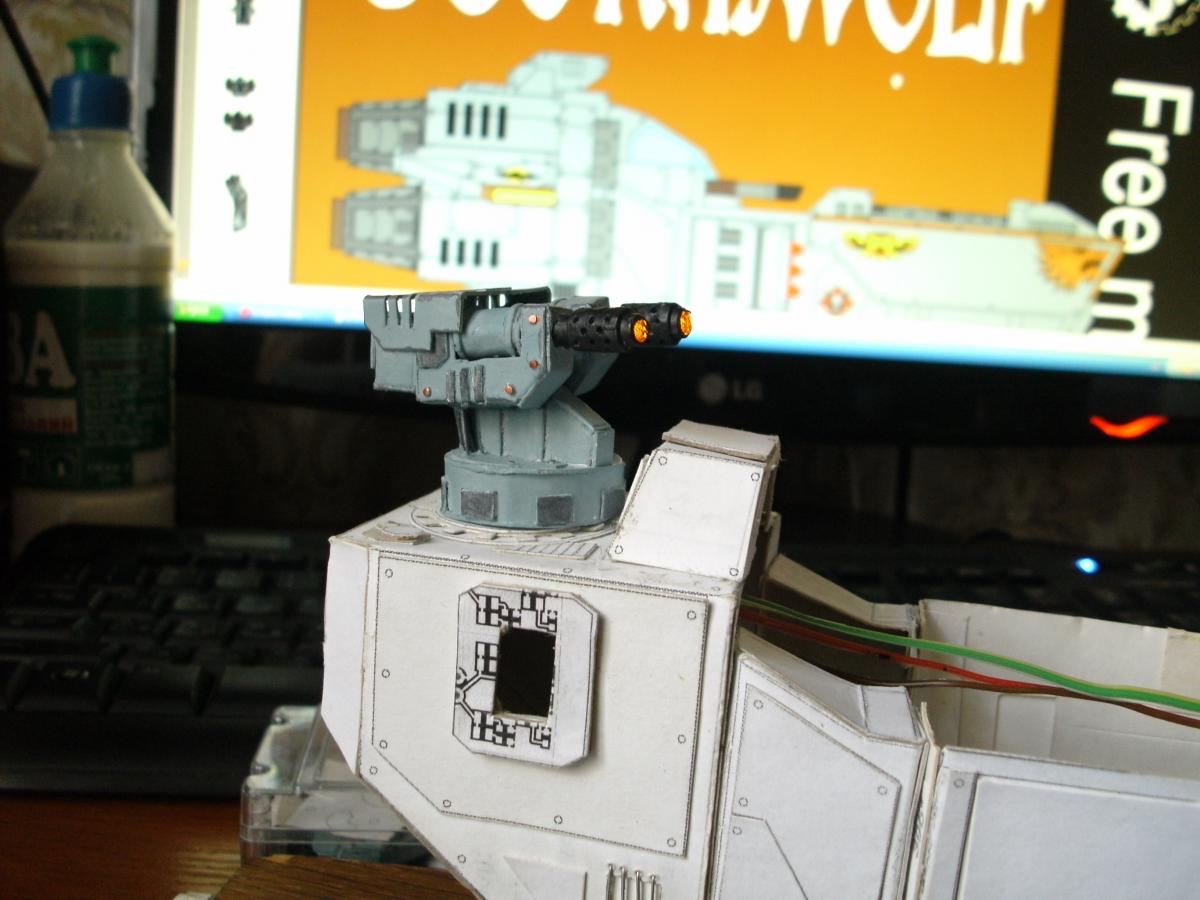

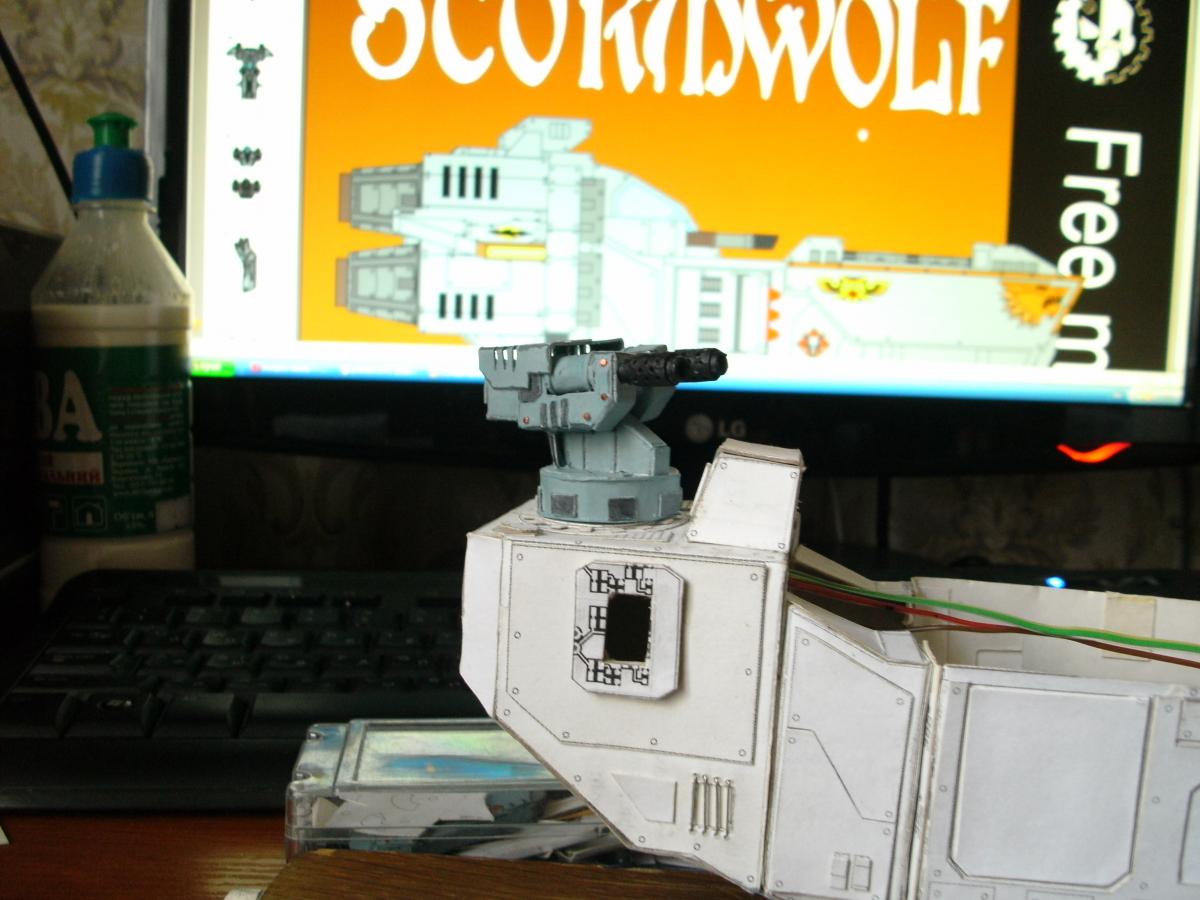

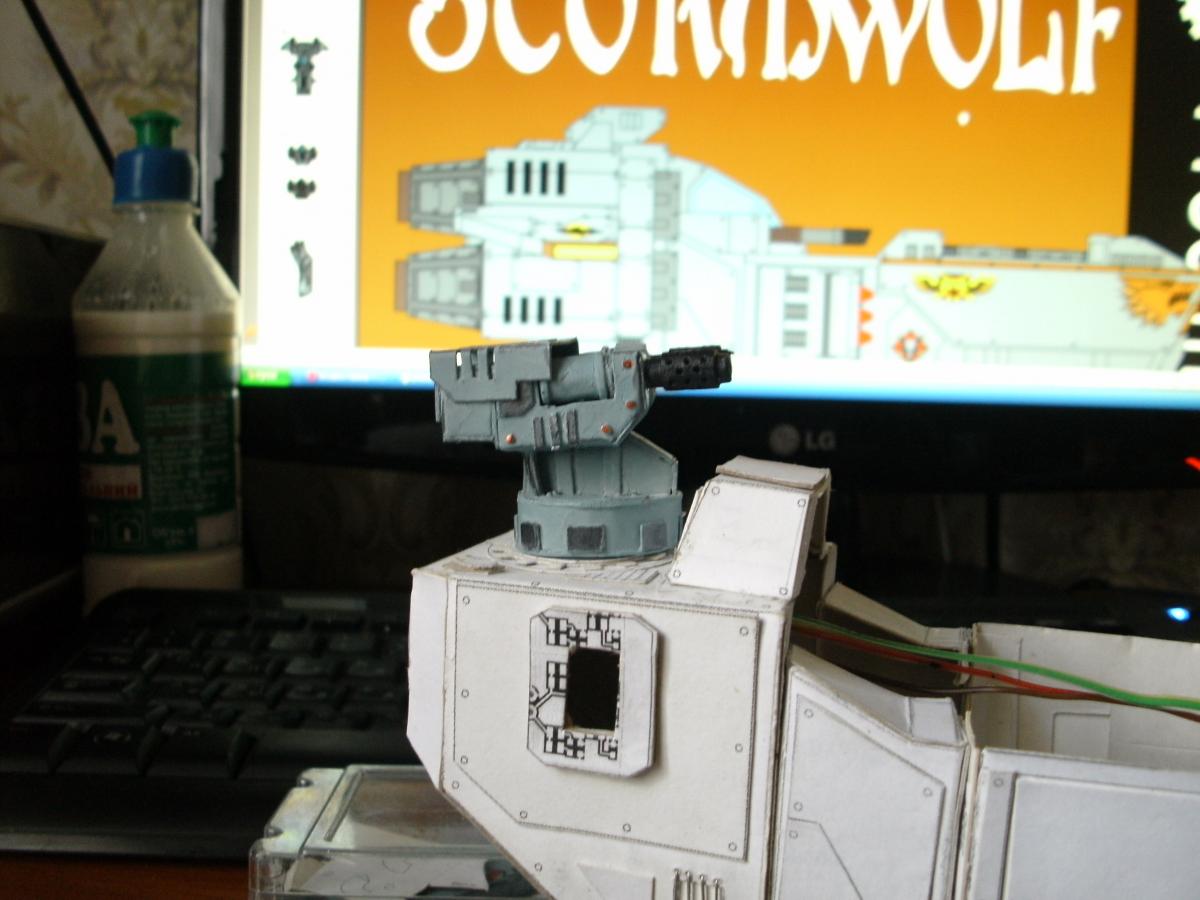

1) Турель за кабиной пилота собрана, окрашена и примерена по месту. На фото она вышла чуть лучше чем в жизни. Реально она довольно таки кривовата в силу моих ошибок в последовательности сборки. Одну из деталей я в выкройке вообще не нашел. Хотя на сборочной схеме она присутствует.

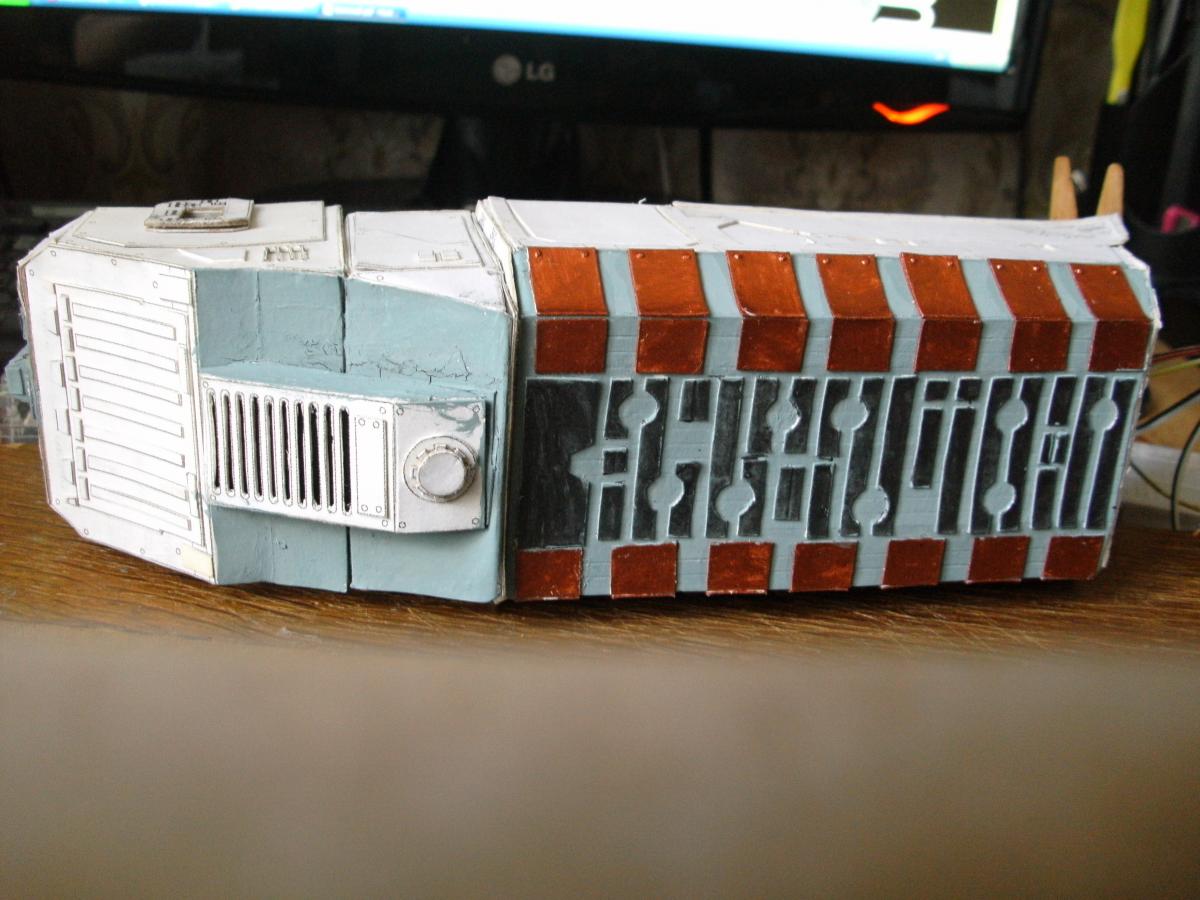

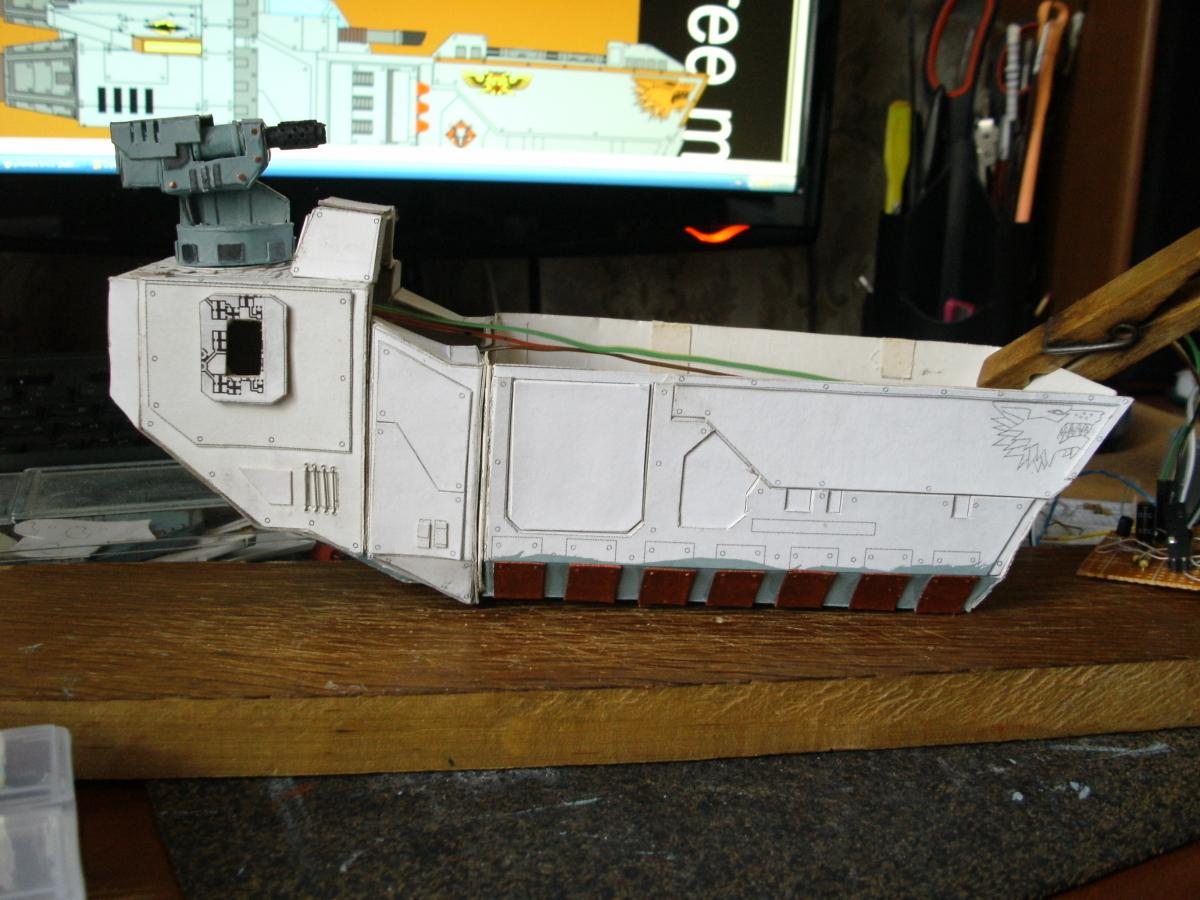

 2) Вылез ни разу не забавный косяк выкройки при склеивании задней и передней частей корпуса:



Оказалось что задняя часть в месте склейки на 4-5 мм уже и выше чем передняя. На схеме в развертке они переходят плавно. А у меня будет "ступенька" https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif. Сам я так облажаться не мог так как все листы печатал сразу и резал/гнул/клеил все строго по местам сгибов.  Благо после покраски этот дефект будет слабо заметен.

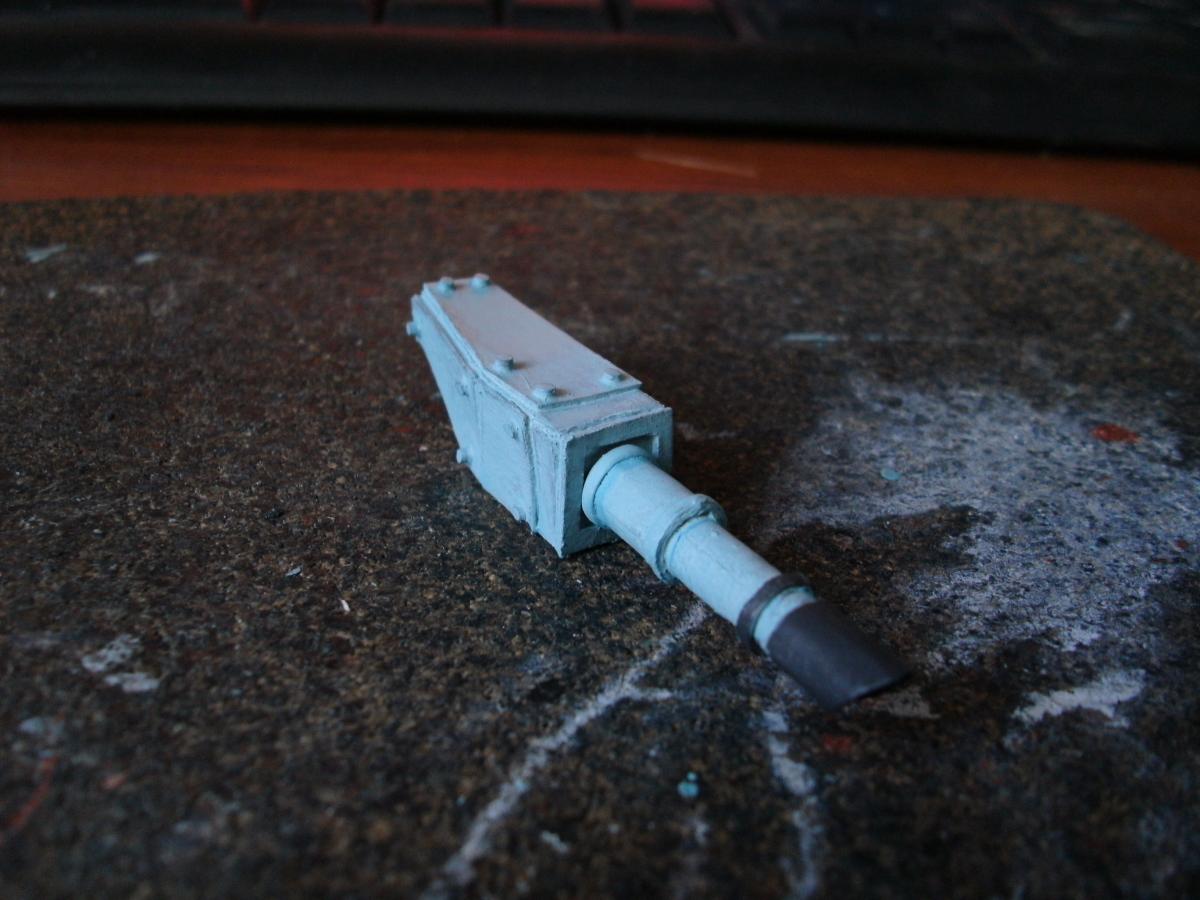

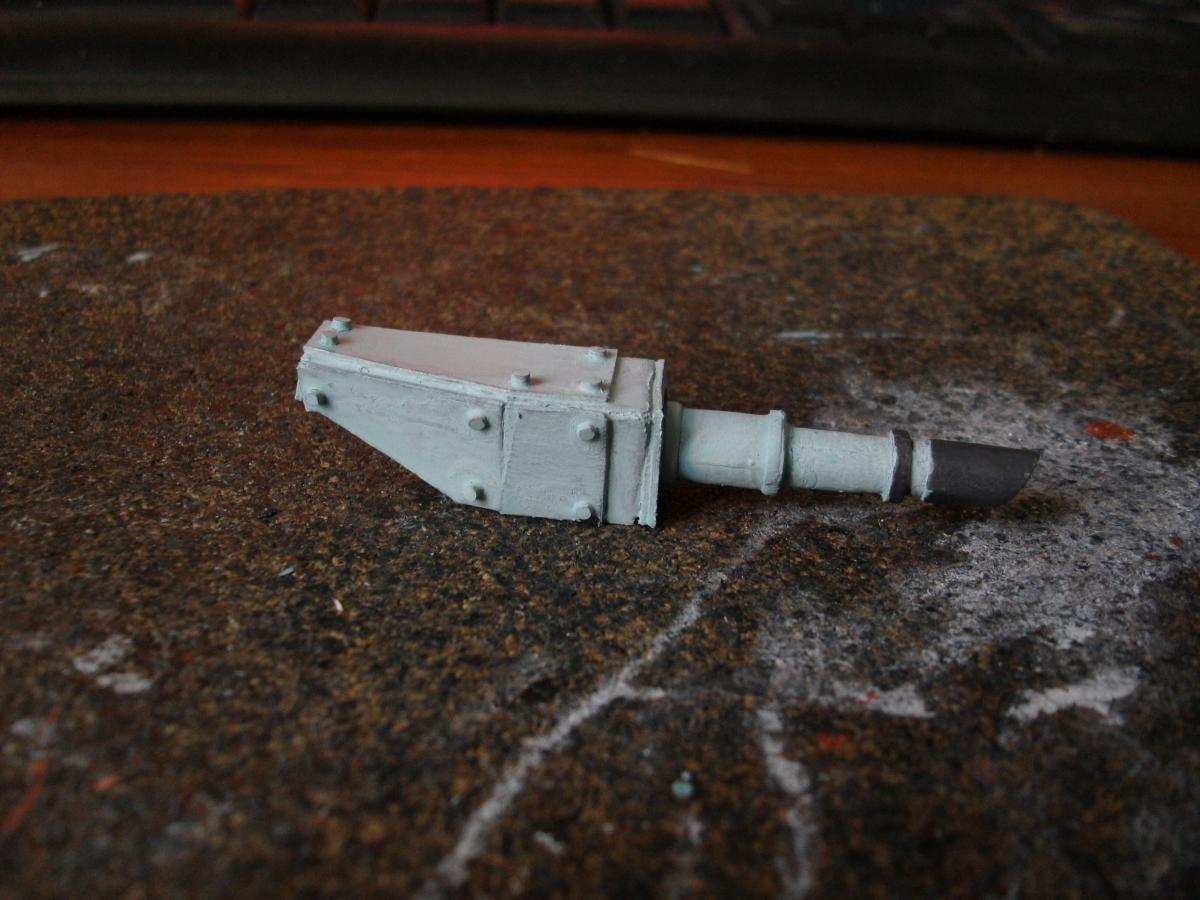

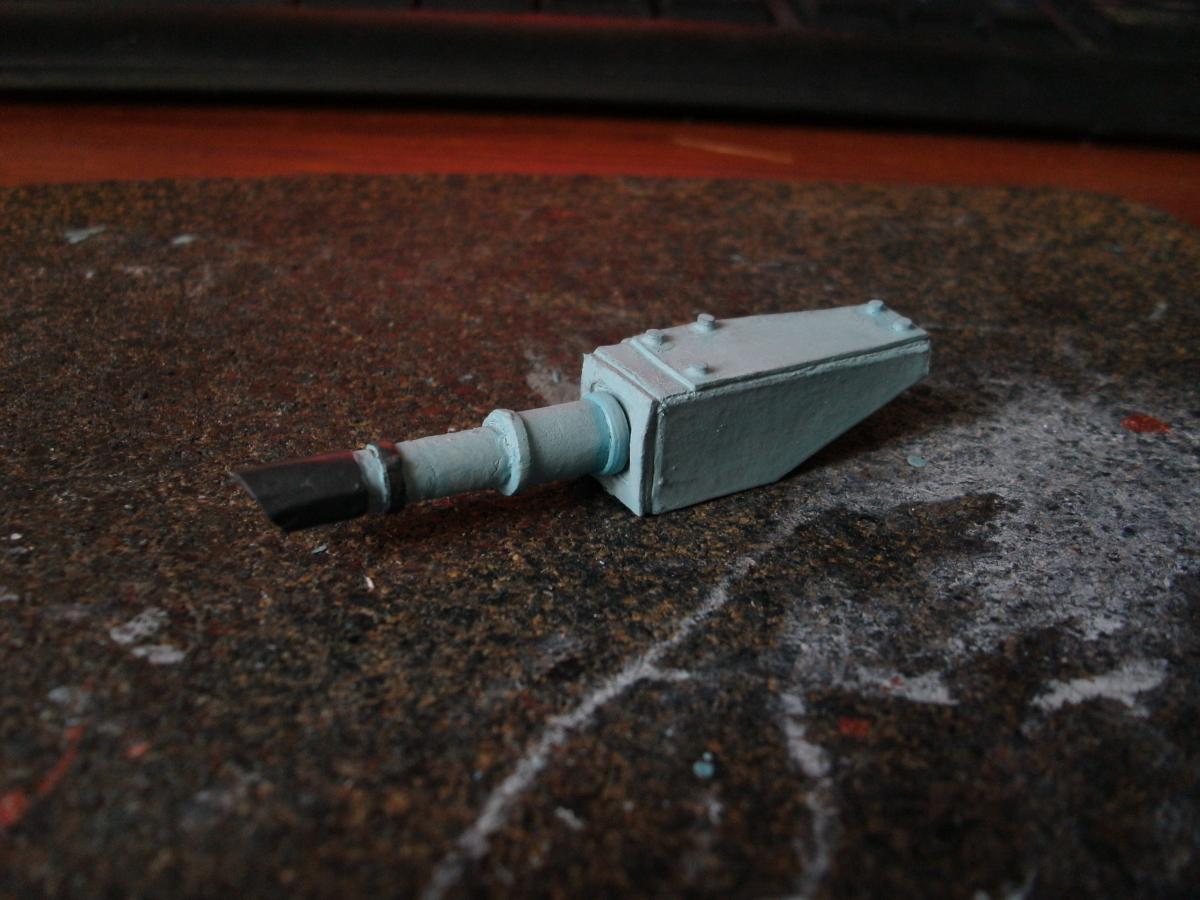

3) Сделал но еще не до конца окрасил лазпушки стоящие по бокам кабины пилота.

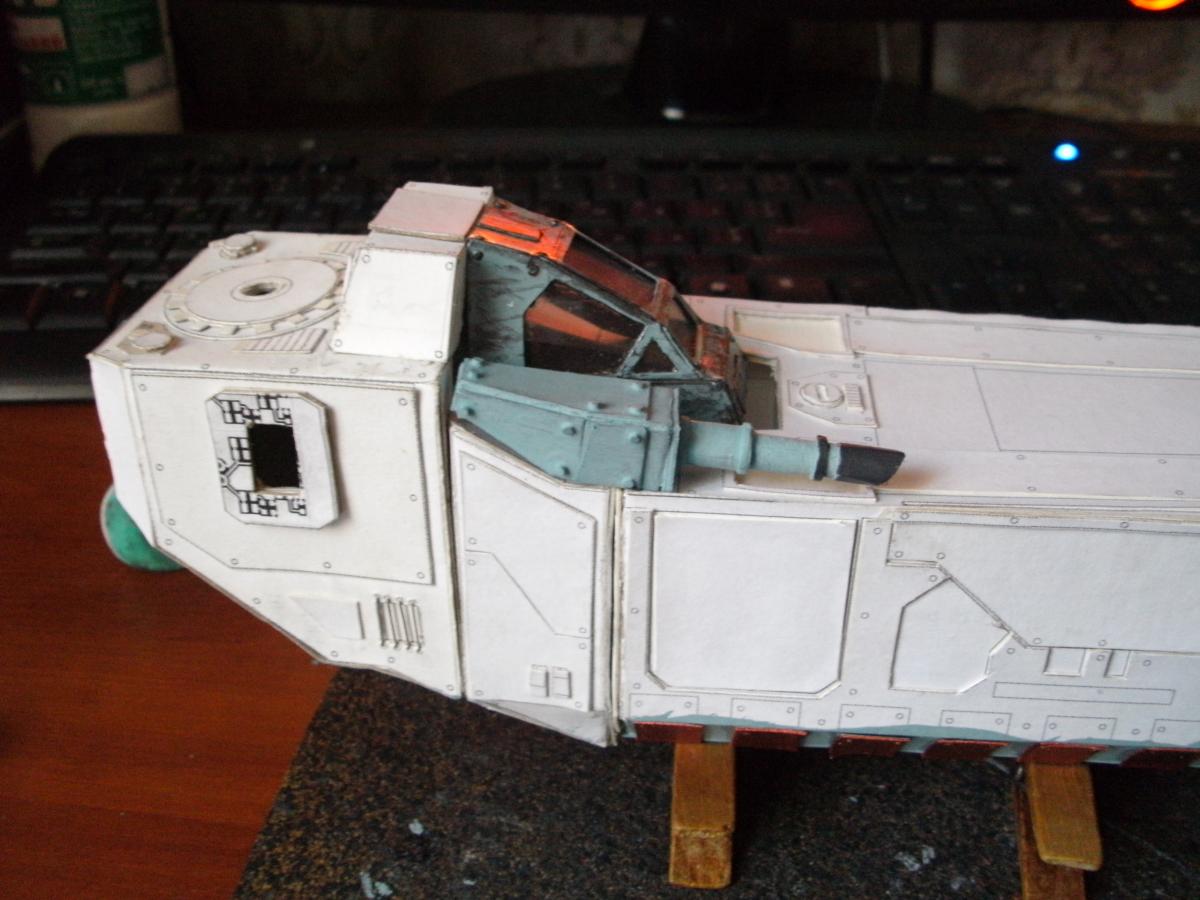

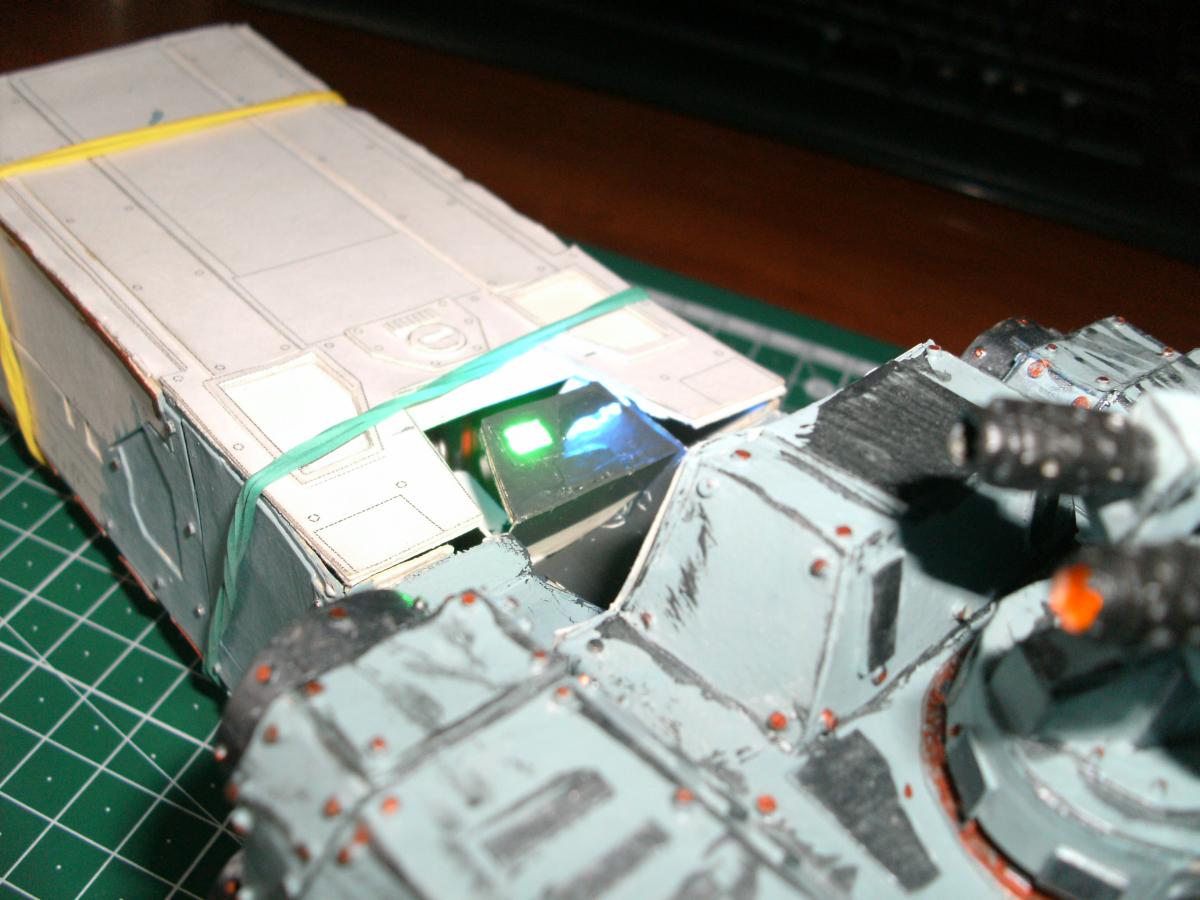

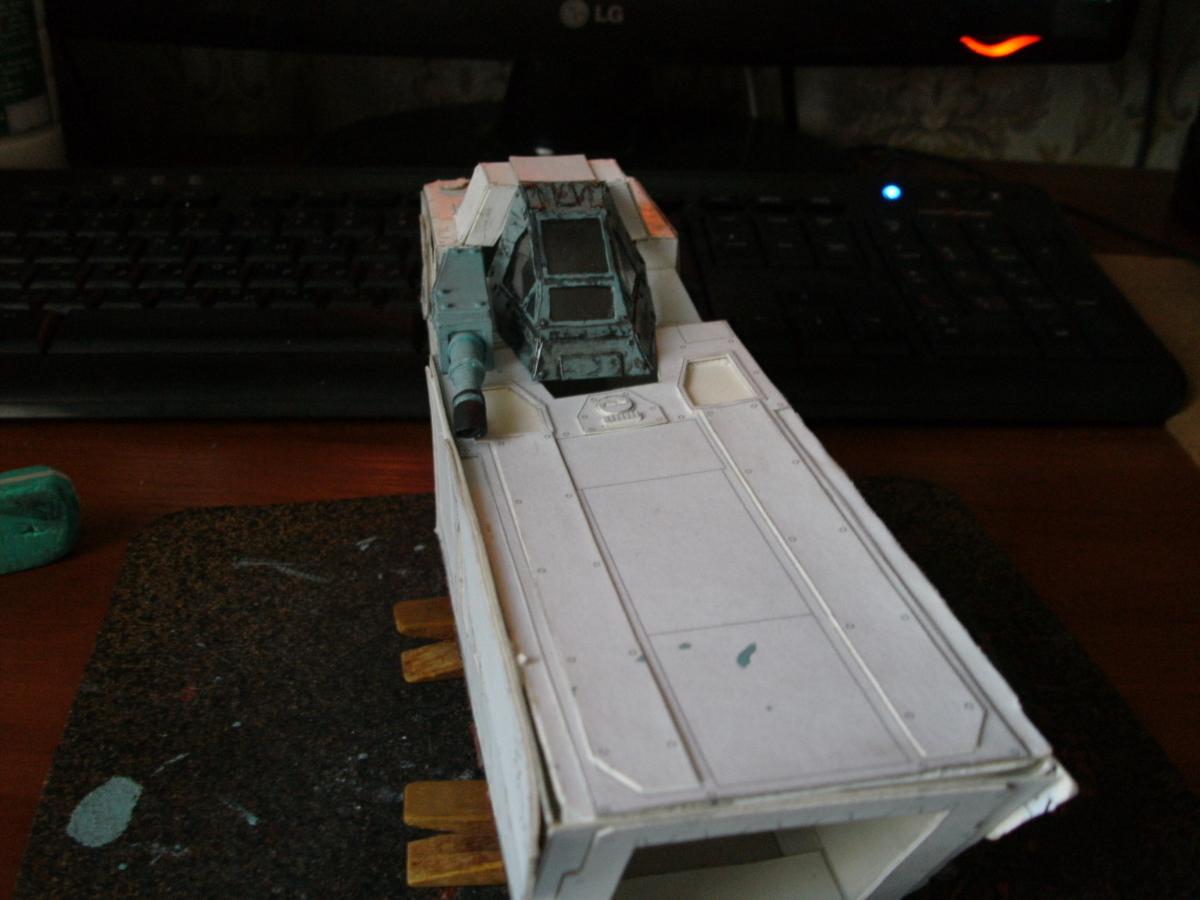

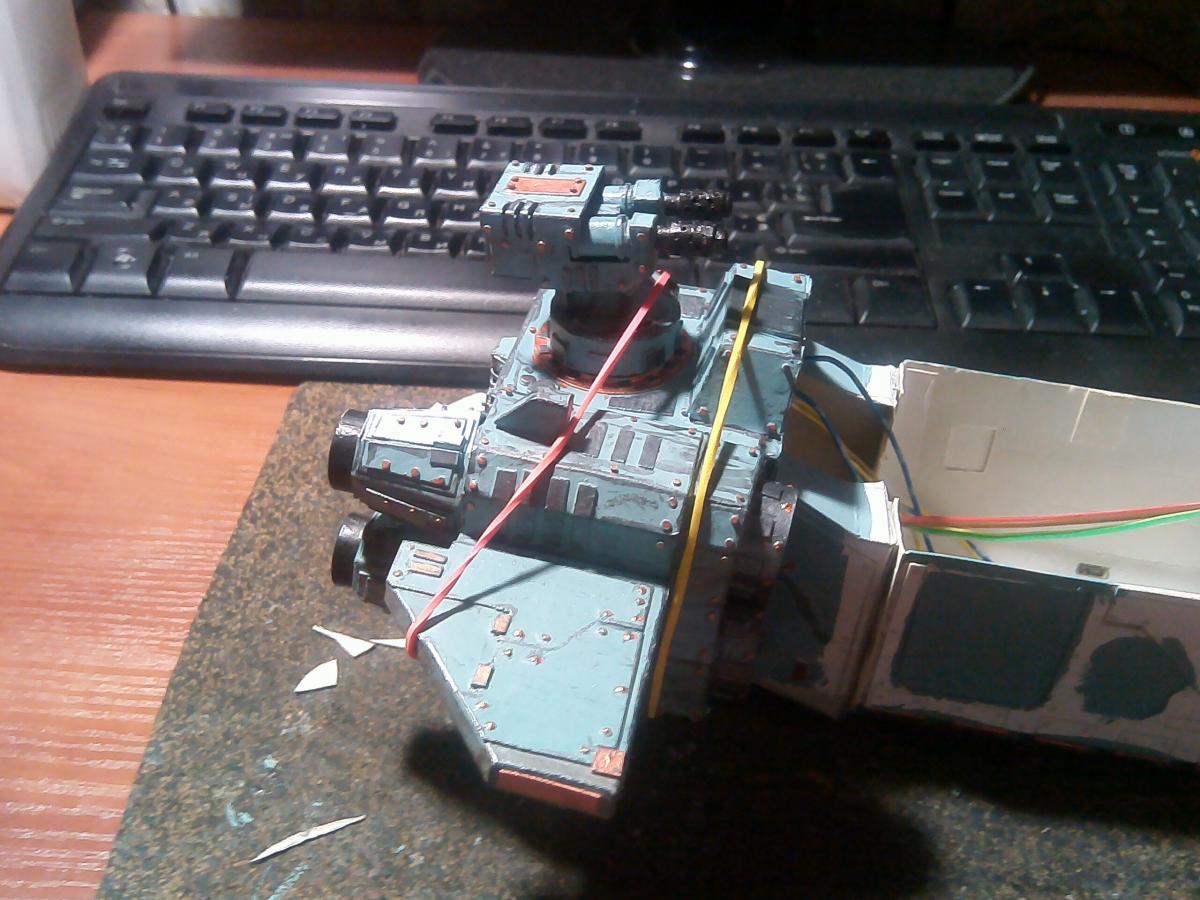

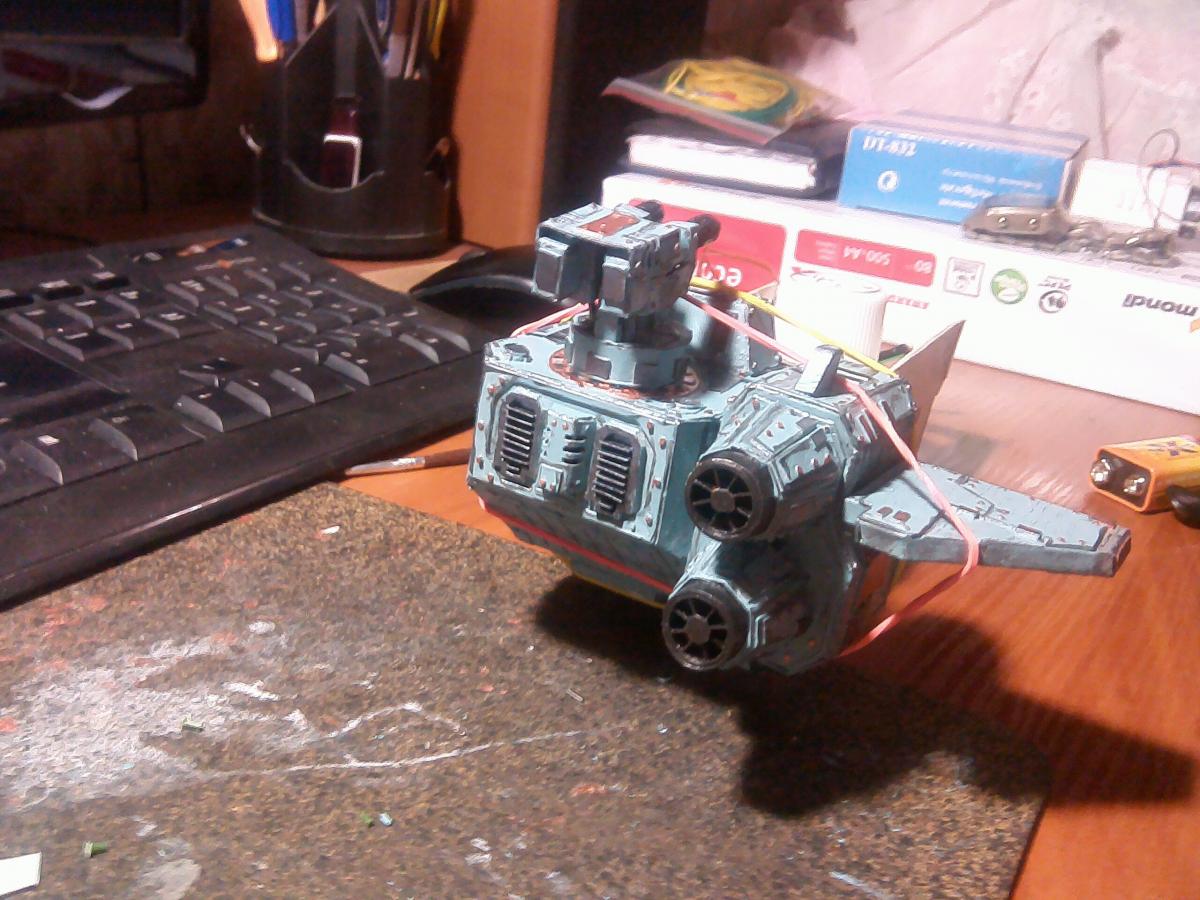

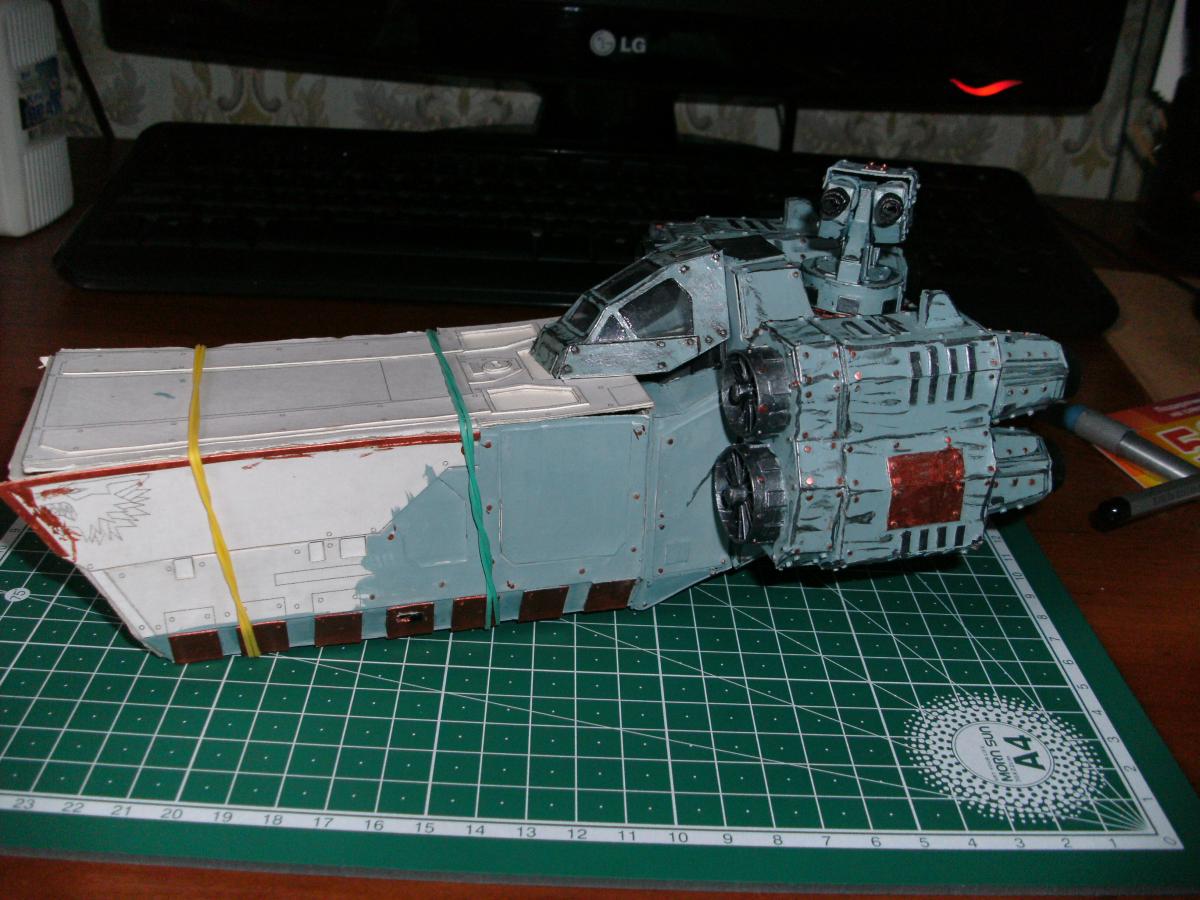

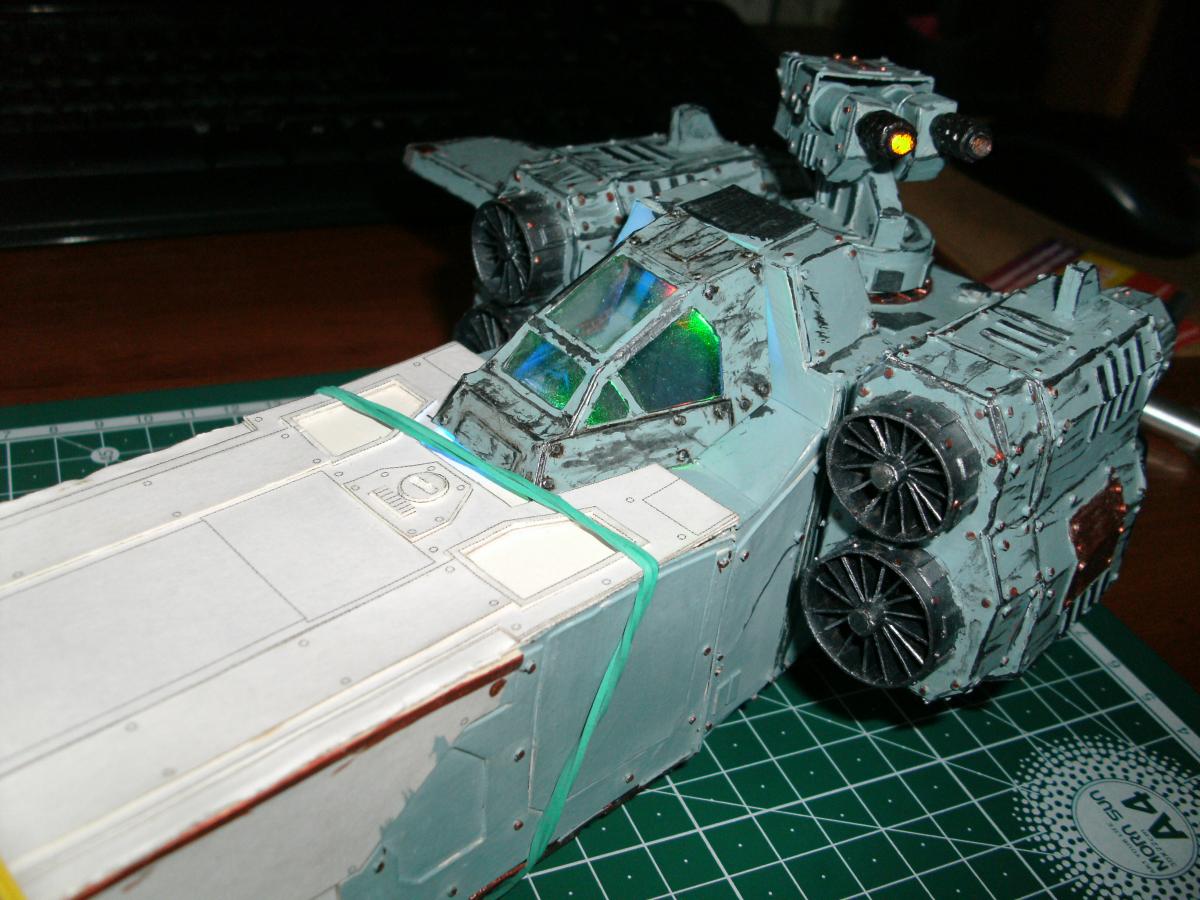

Не удержался и примерял на сухую без фиксации крышу + фонарь кабины + лазпушку.

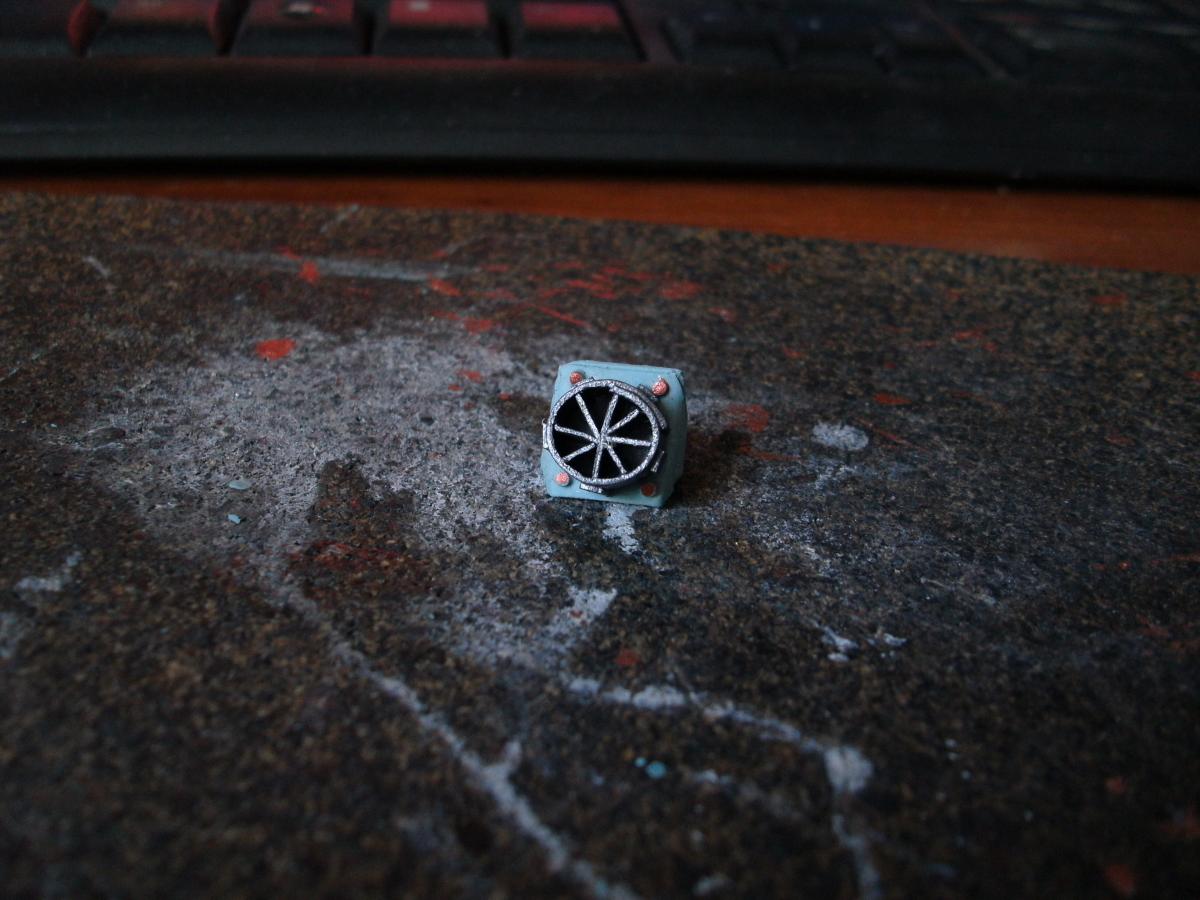

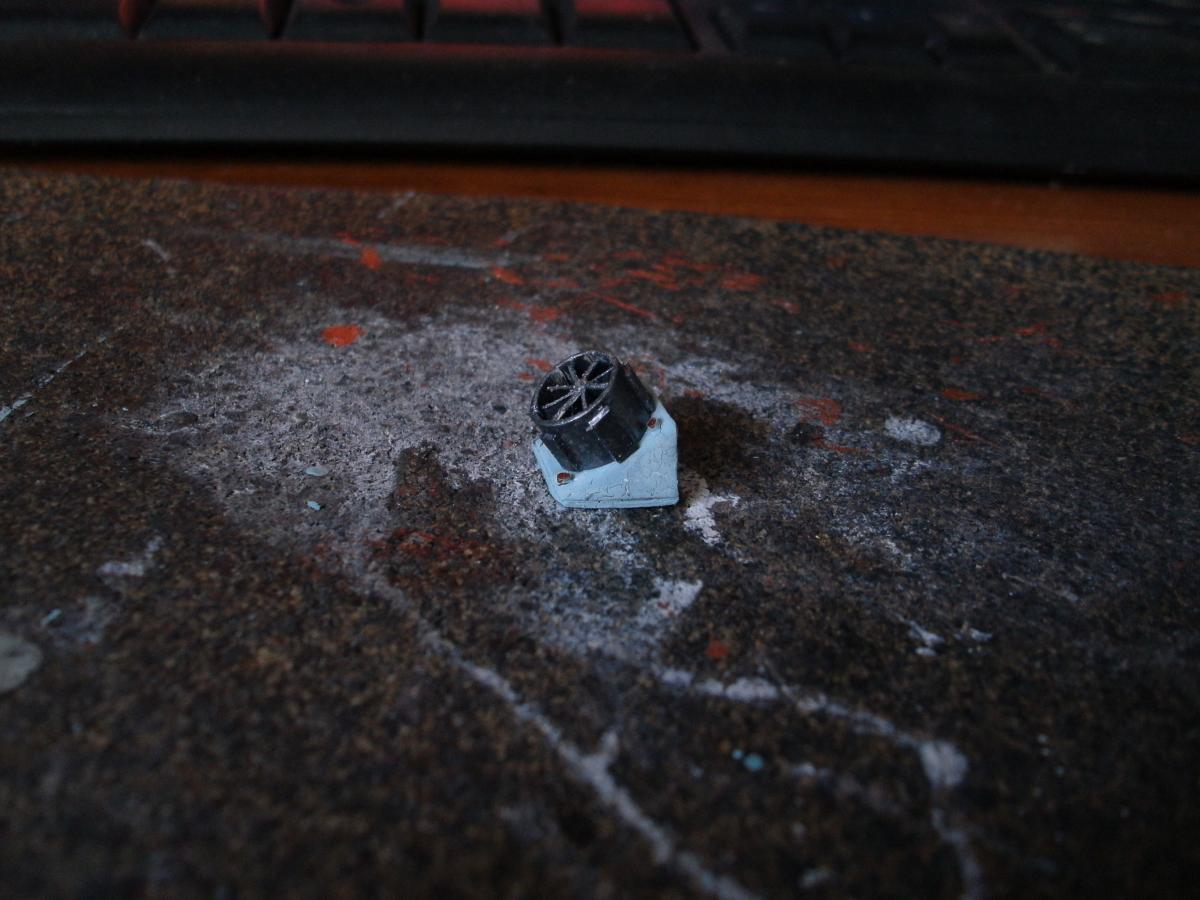

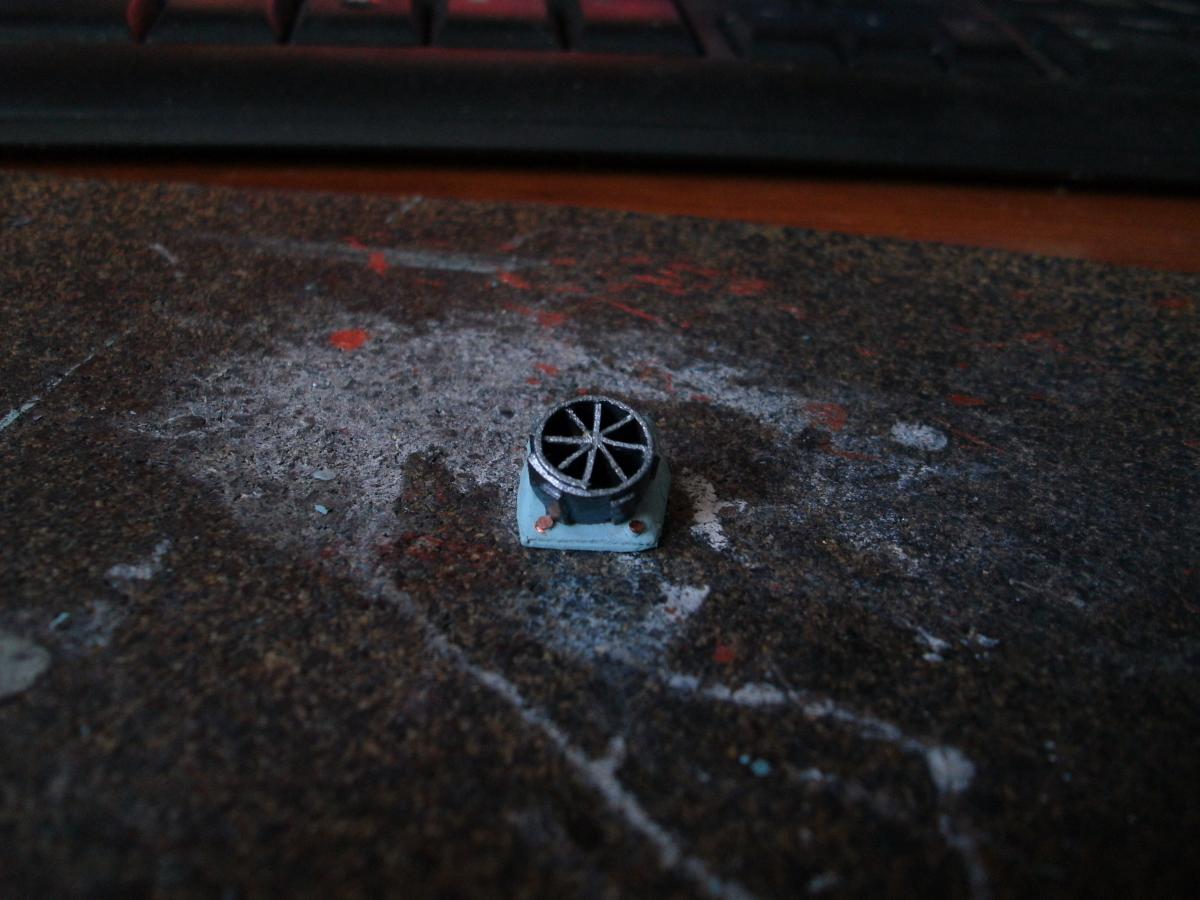

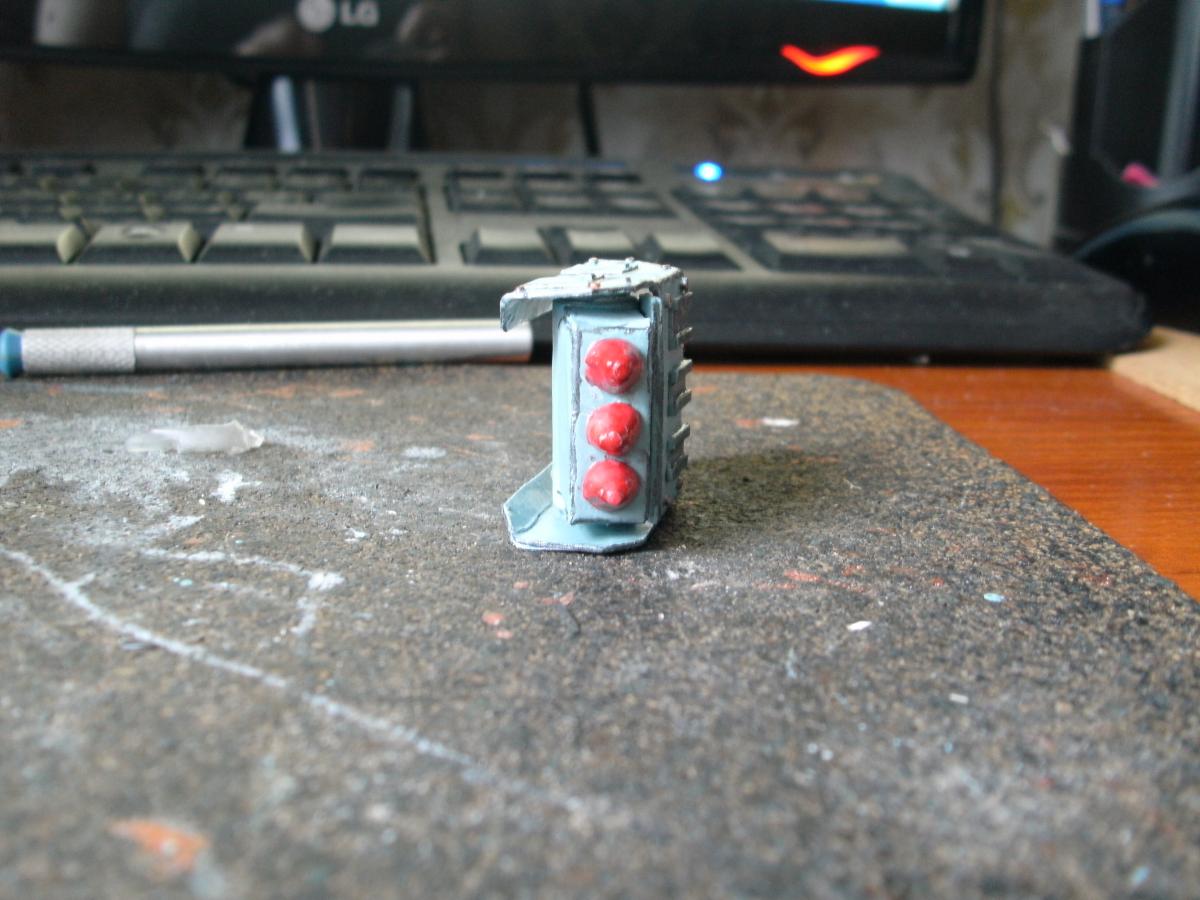

4)Собрал 3 из 4 маневровых двигателей. Сразу хотел сделать и им подсветку но потом отказался ибо лень да и видно их особо не будет. Снизу все-таки стоят.





Изменено 18 августа, 2015 пользователем gudrunas

[gudrunas]

Давно не было обновлений. Работа над вторым двигателем кипит, начал подкрашивать корпус в труднодоступных местах (там куда встанут двигатели).



Сегодня завершил утром работу над электрической частью начинки. Осталось все только зафиксировать в корпусе и можно устанавливать двигатели. Фото будут позже так как внезапно и одновременно вся техника в доме, имеющая камеру, разрядилась. Восстание машин прямо https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif.

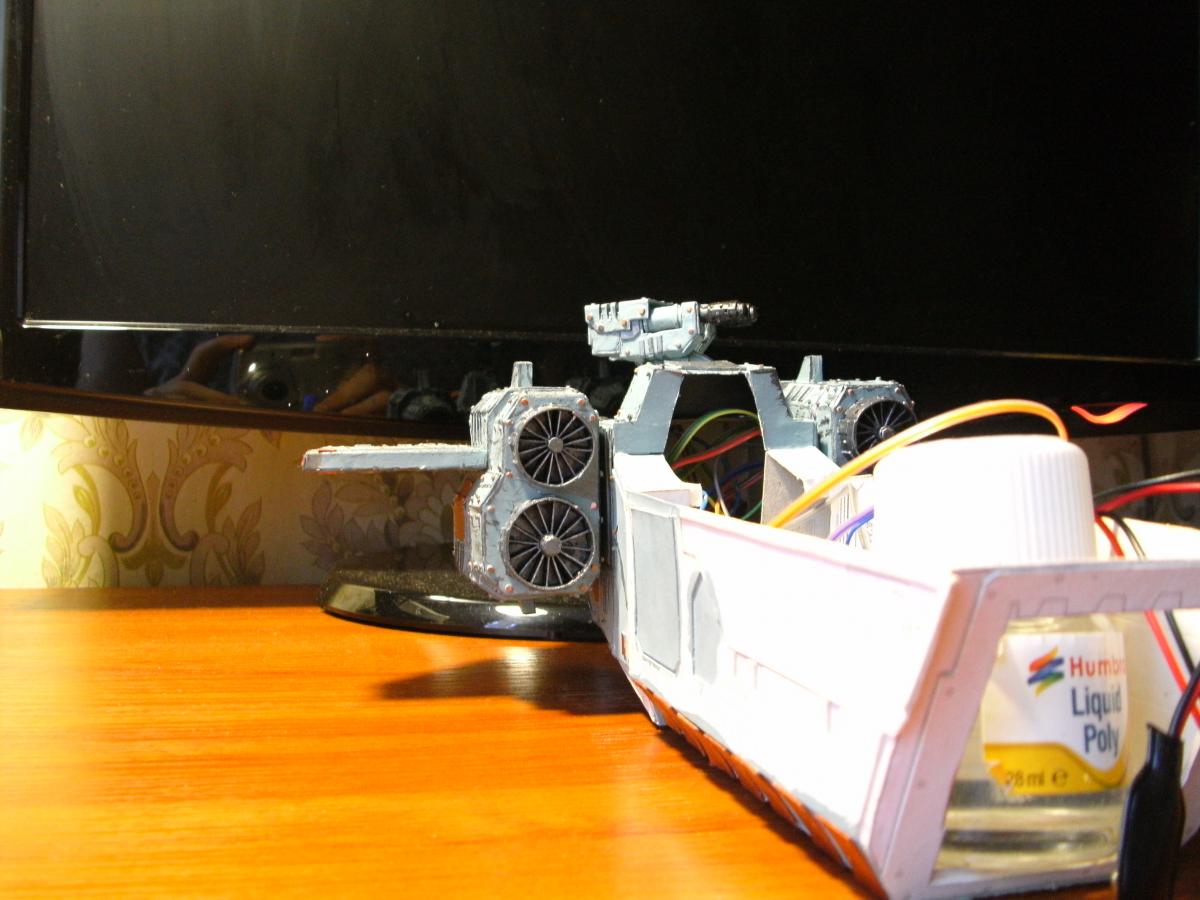

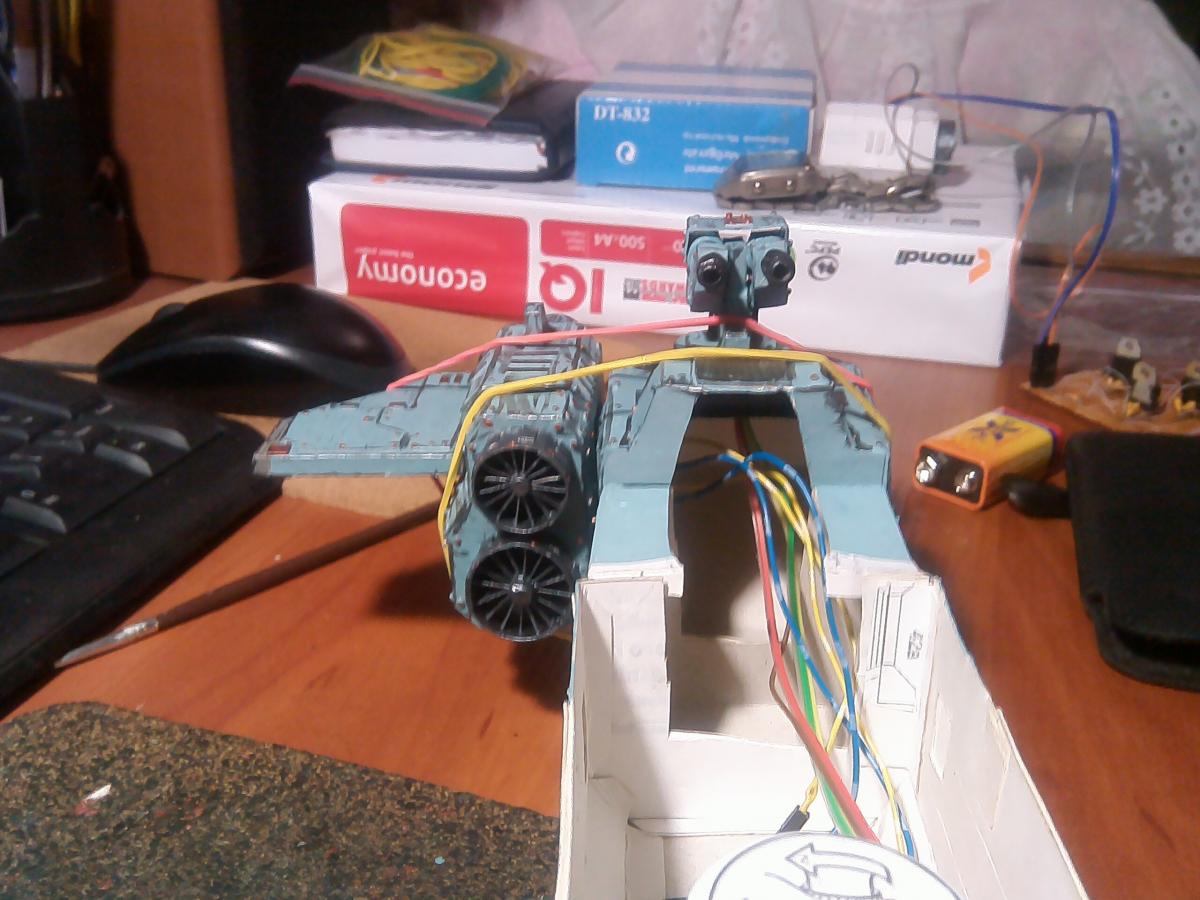

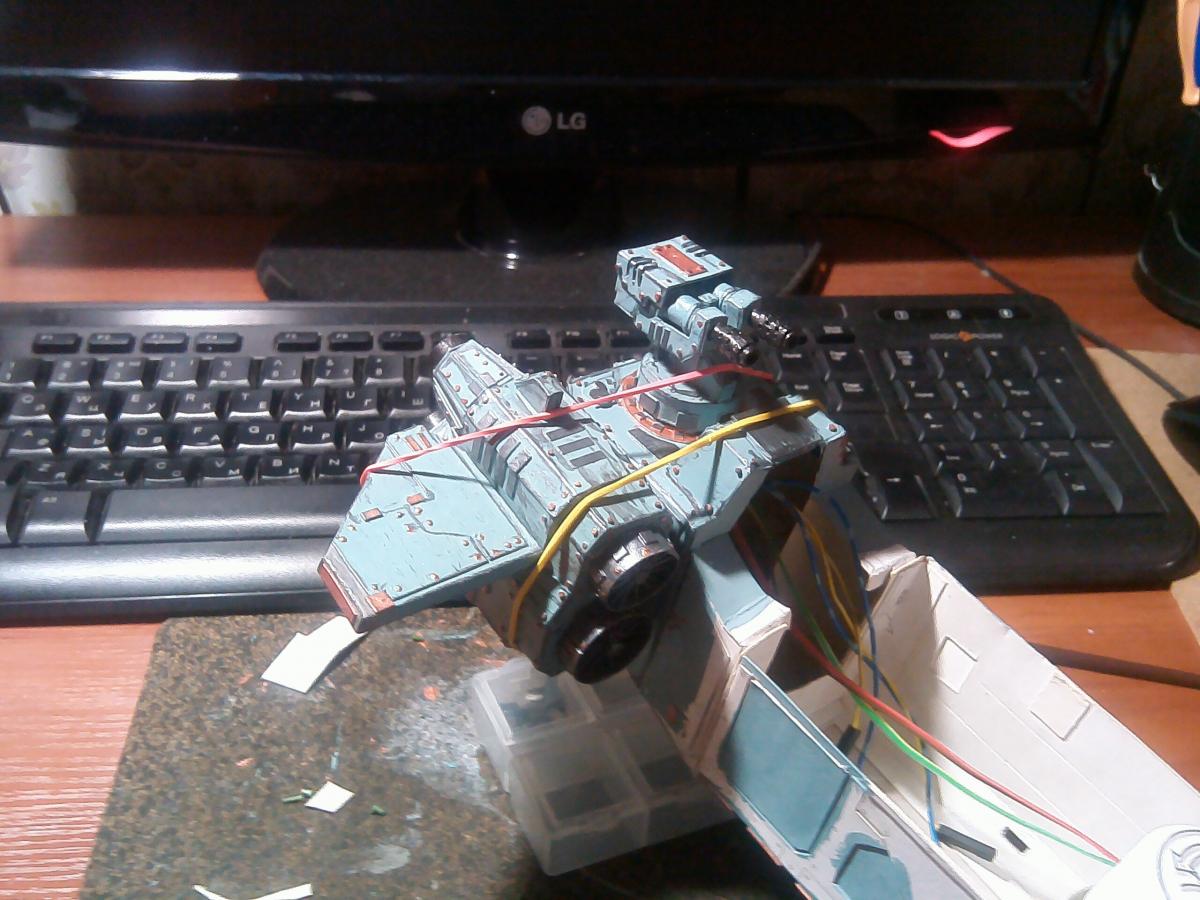

Из того что успел отснять до отказа - примерка готового двигателя на "сухую".

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-02419500-1440664879_thumb.jpg

Да, моток провода на этом фото - суровая реальность организованной мною системы подсветки. И здесь еще нет 4 проводов от второго двигателя https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-22950900-1440664889_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-24628000-1440664900_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-07120800-1440664912_thumb.jpg

[gudrunas]

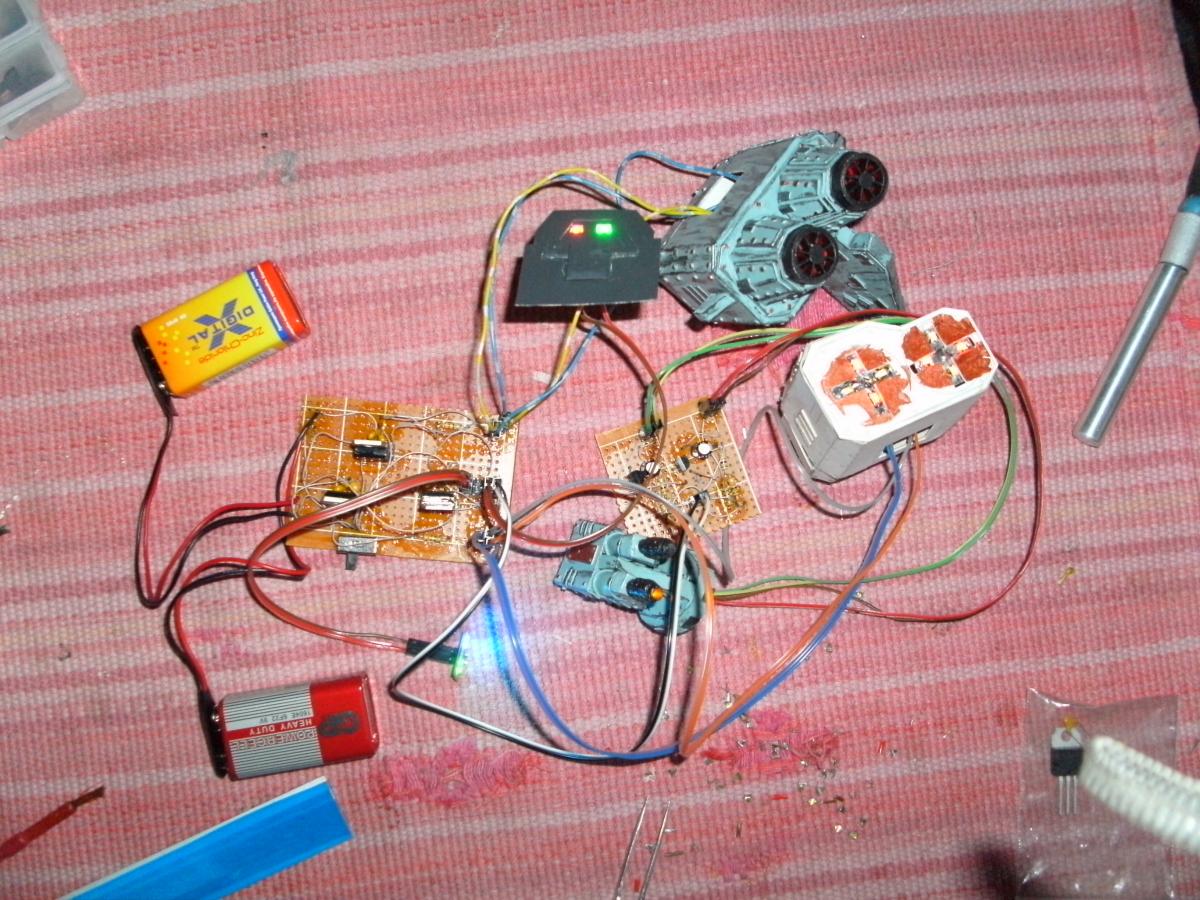

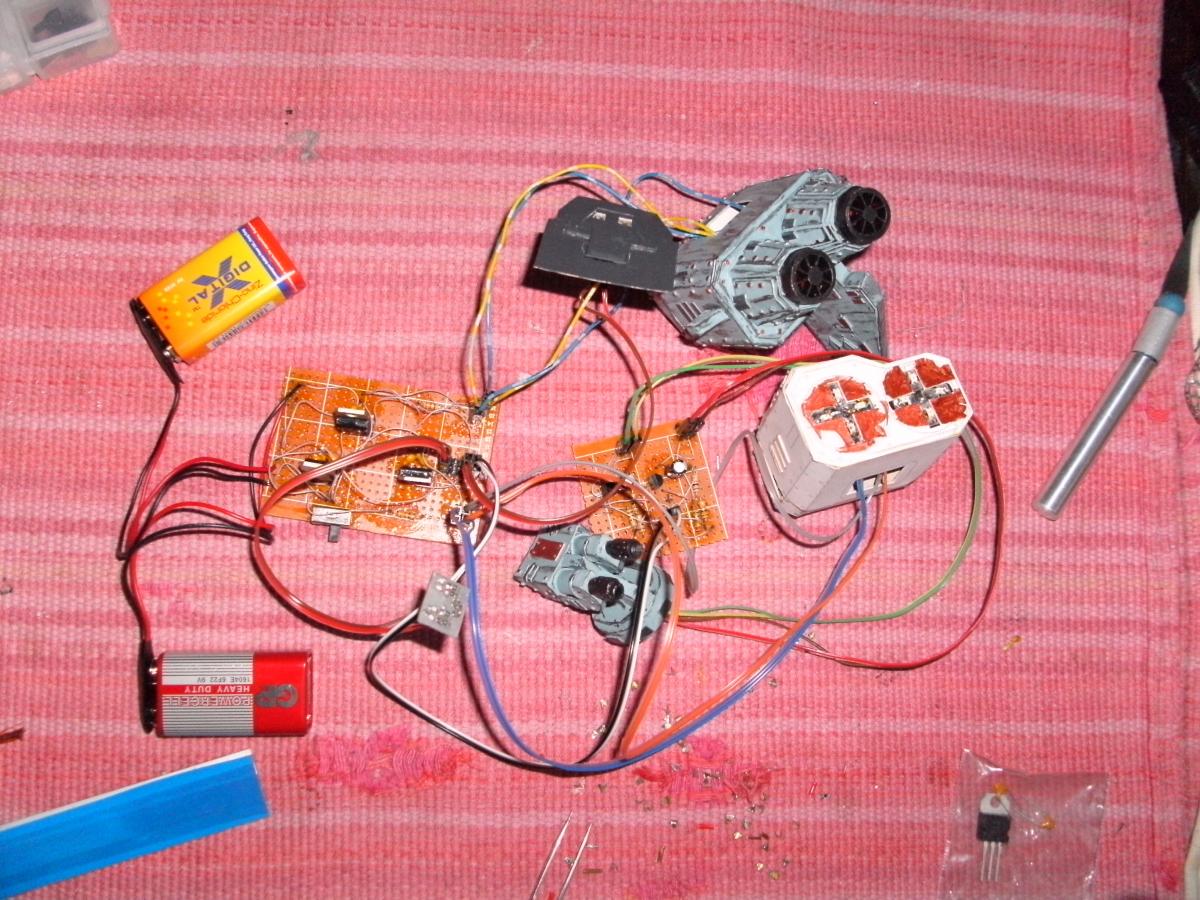

Вот так выглядит система подсветки и её питание. Осталось только все это зафиксировать внутри.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-90712800-1440773462_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-92720000-1440773481_thumb.jpg

Дальше осталось самое муторное - изготовить кабину. Склоняюсь к максимально упрощенному варианту.

[gudrunas]

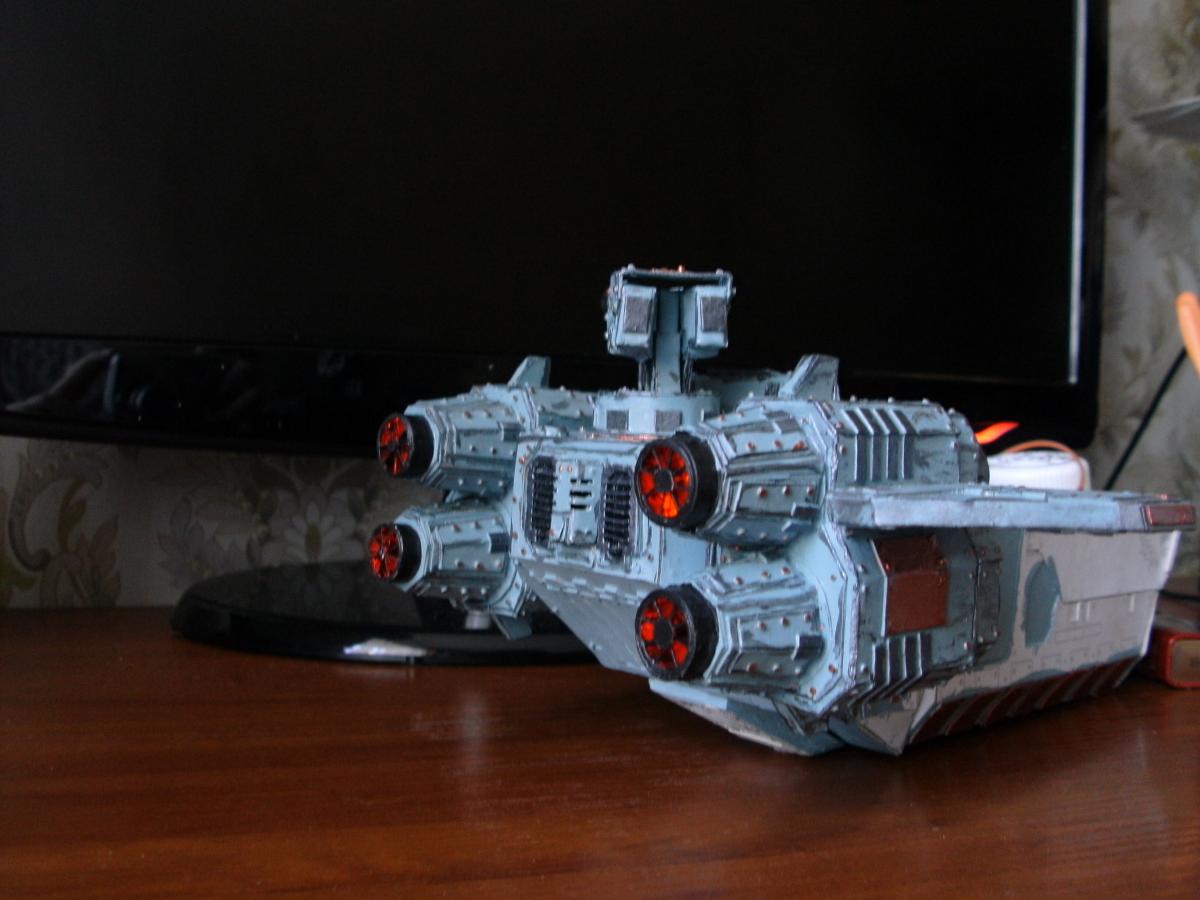

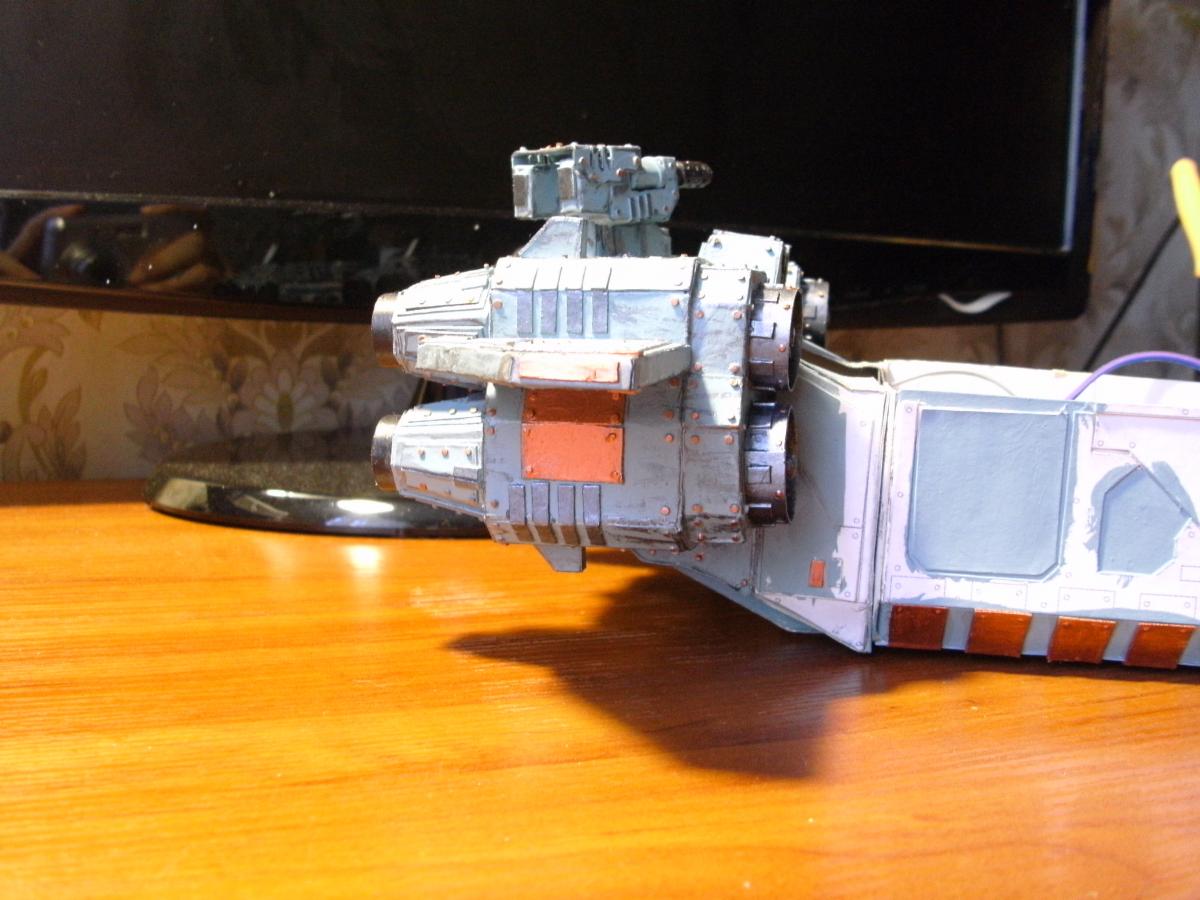

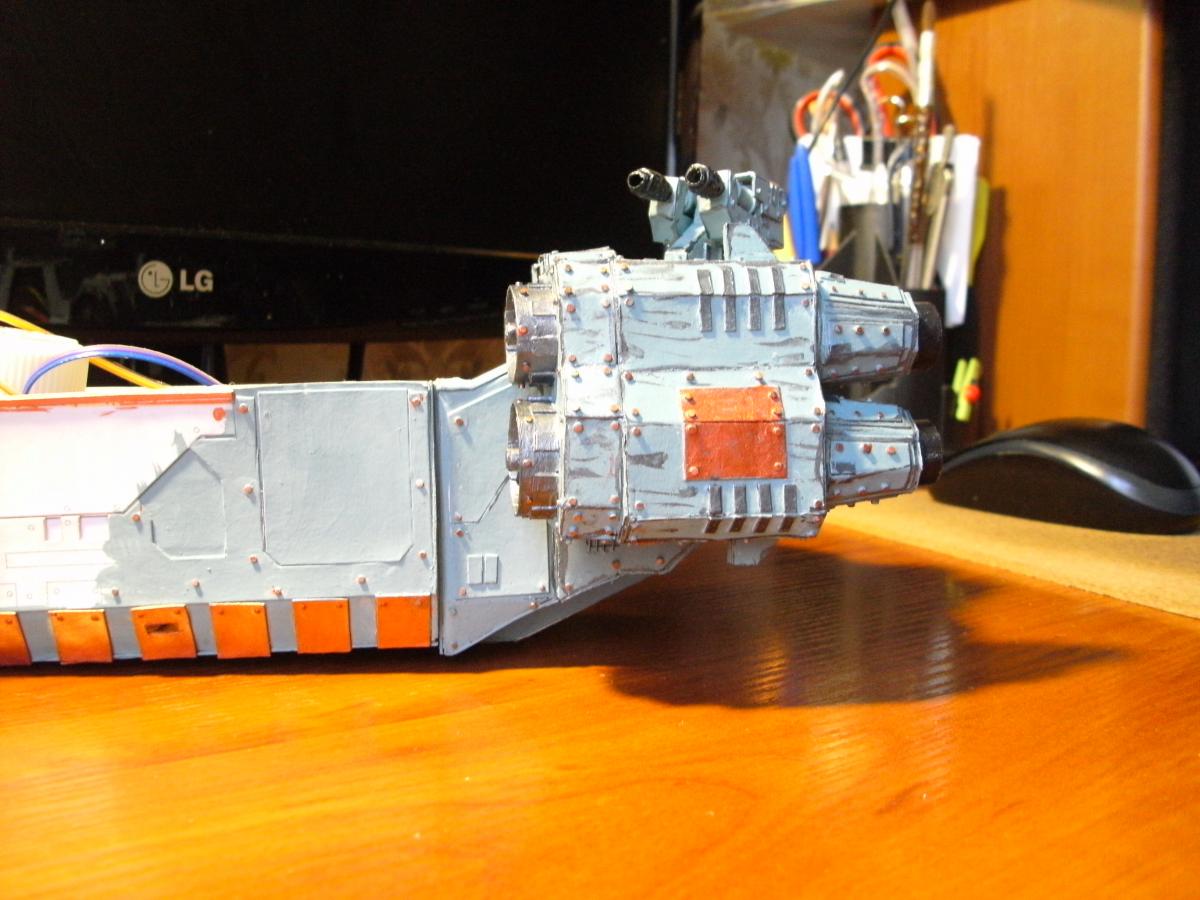

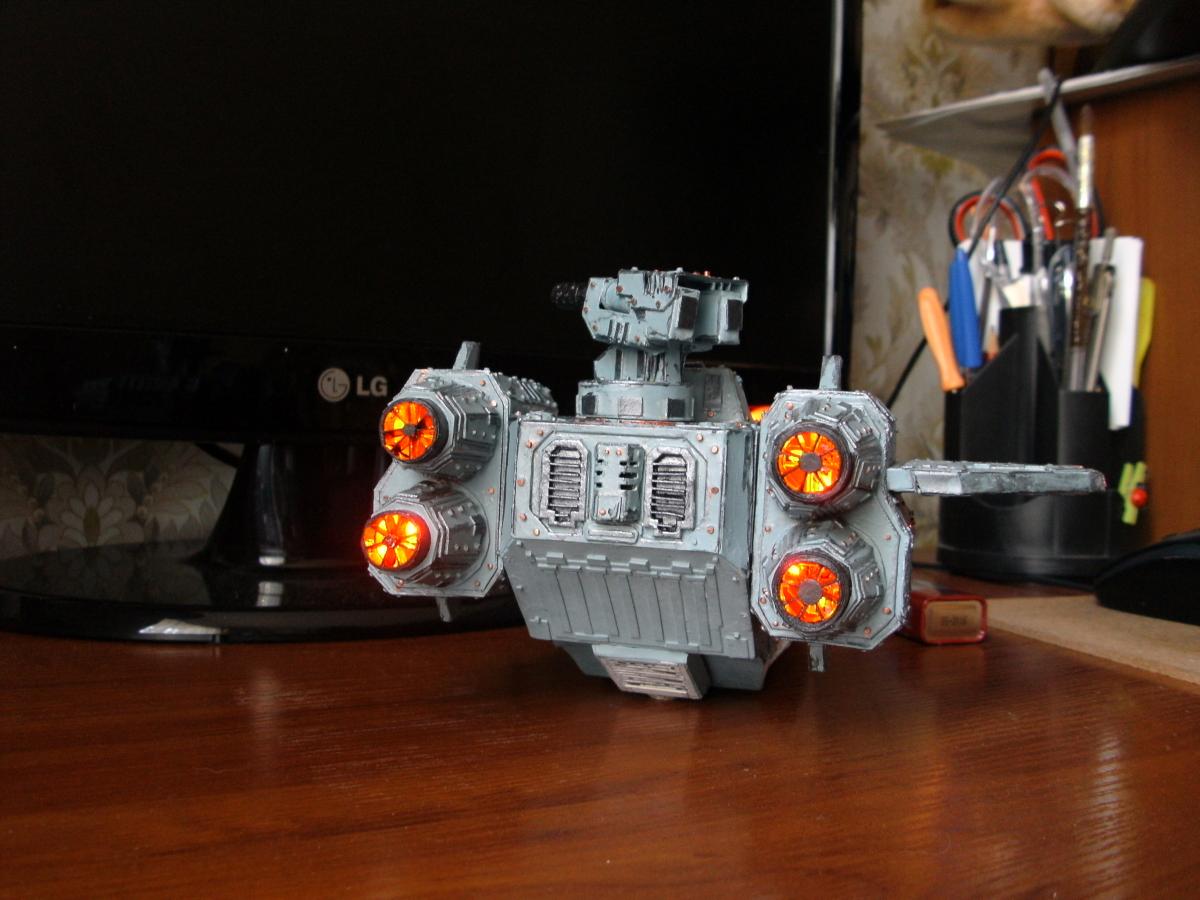

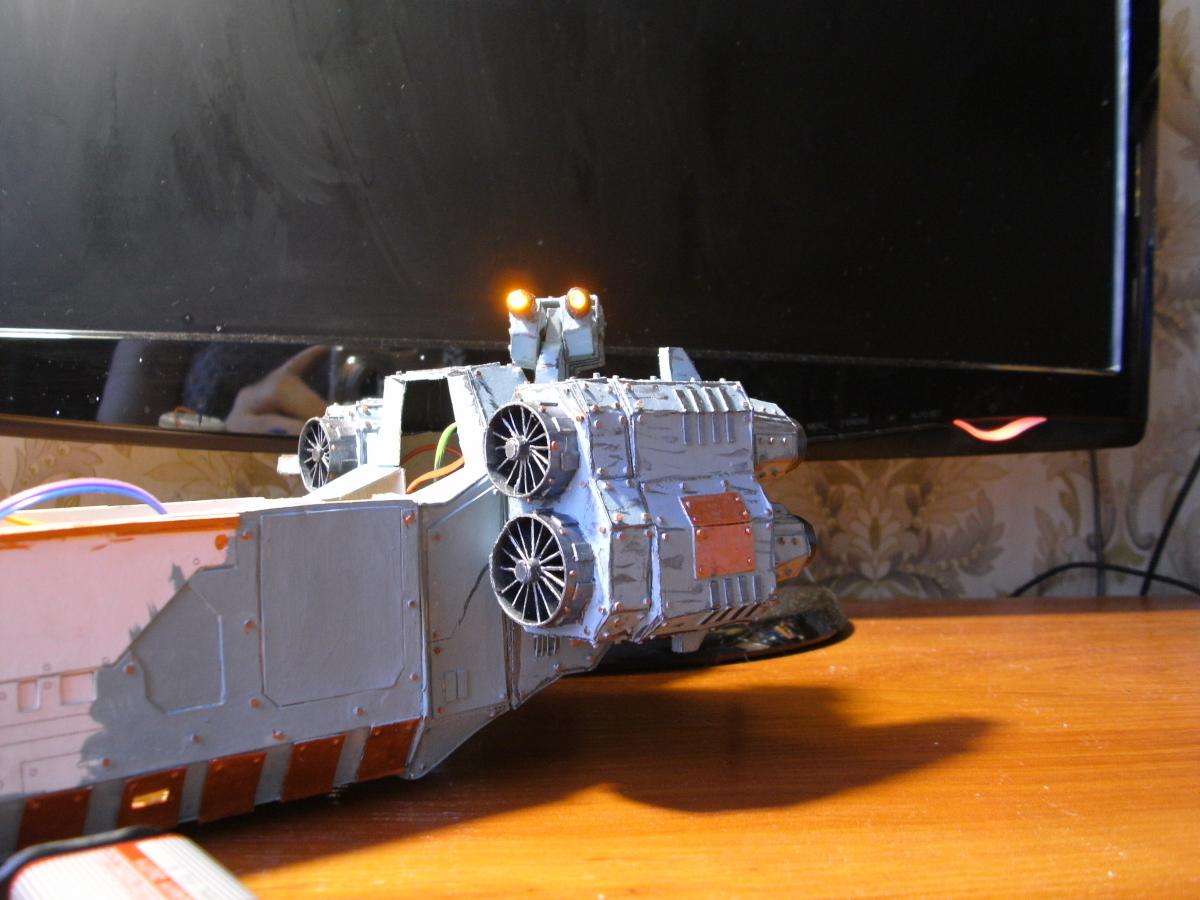

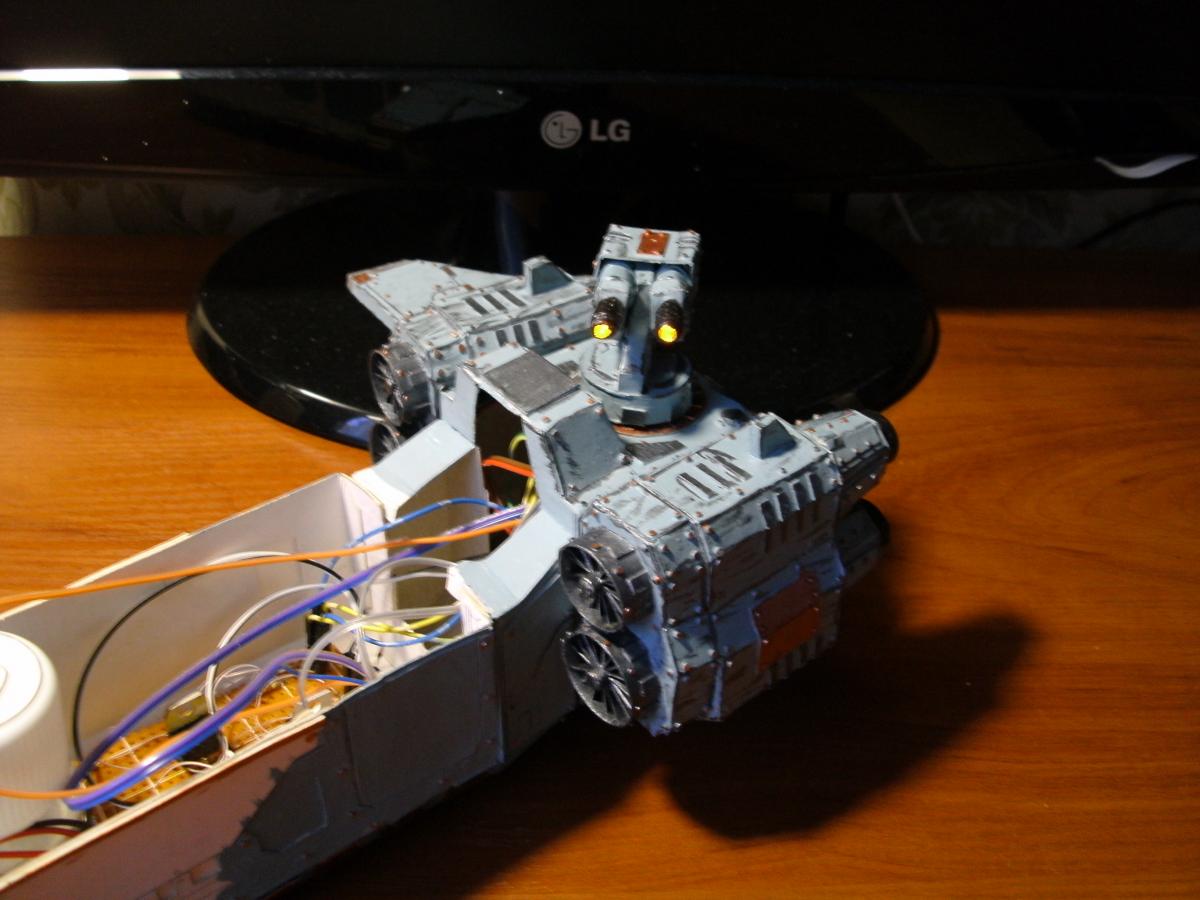

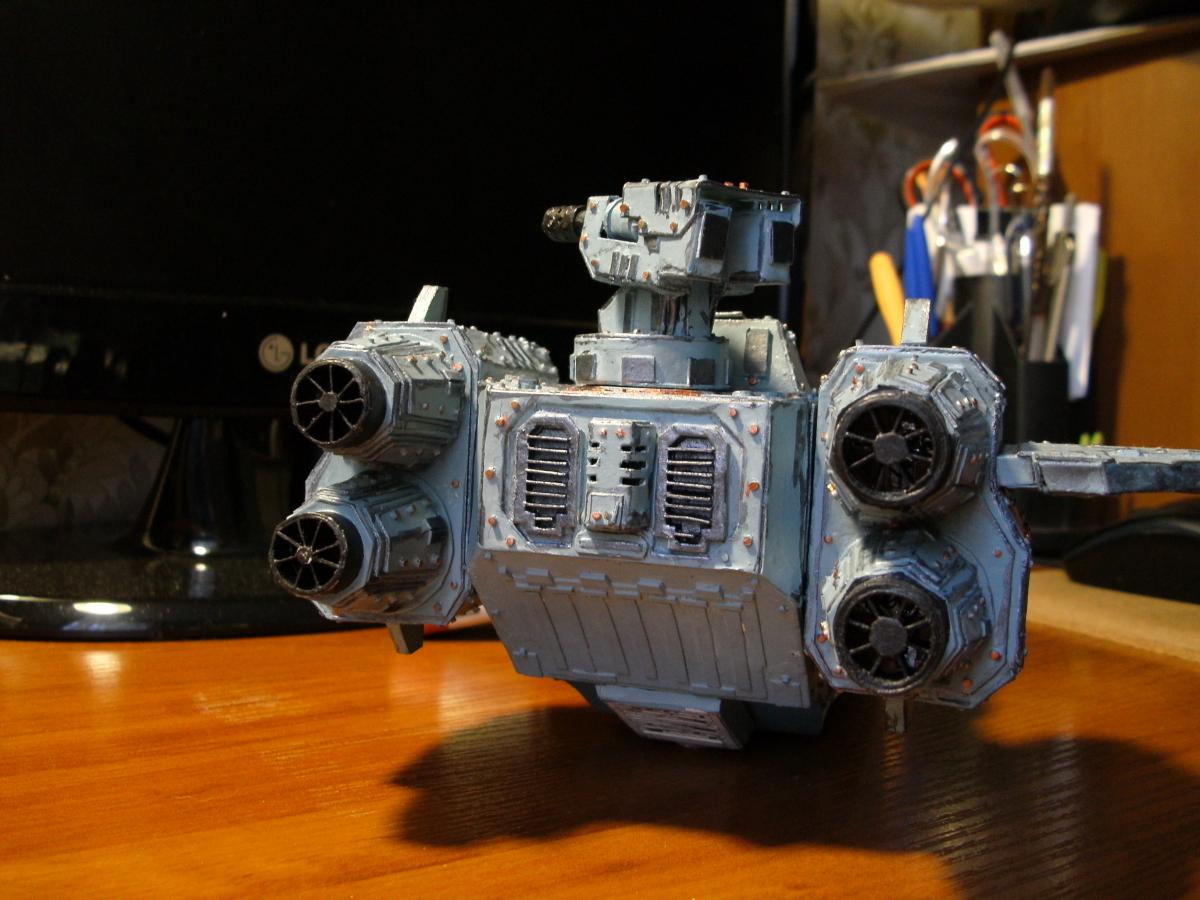

Установил двигатели на свои места. Крыло к левому еще не приклеил, так как без него было удобнее фиксировать. Турель пока свободно вращается. Приклею позже, сейчас все равно не мешает.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-29483100-1440919240_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-17433100-1440919255_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-57039800-1440919269_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-19398800-1440919284_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-22548100-1440919298_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-98031500-1440919310_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-59922700-1440919325_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2015/post-4191913-0-26619100-1440919339_thumb.jpg

[gudrunas]

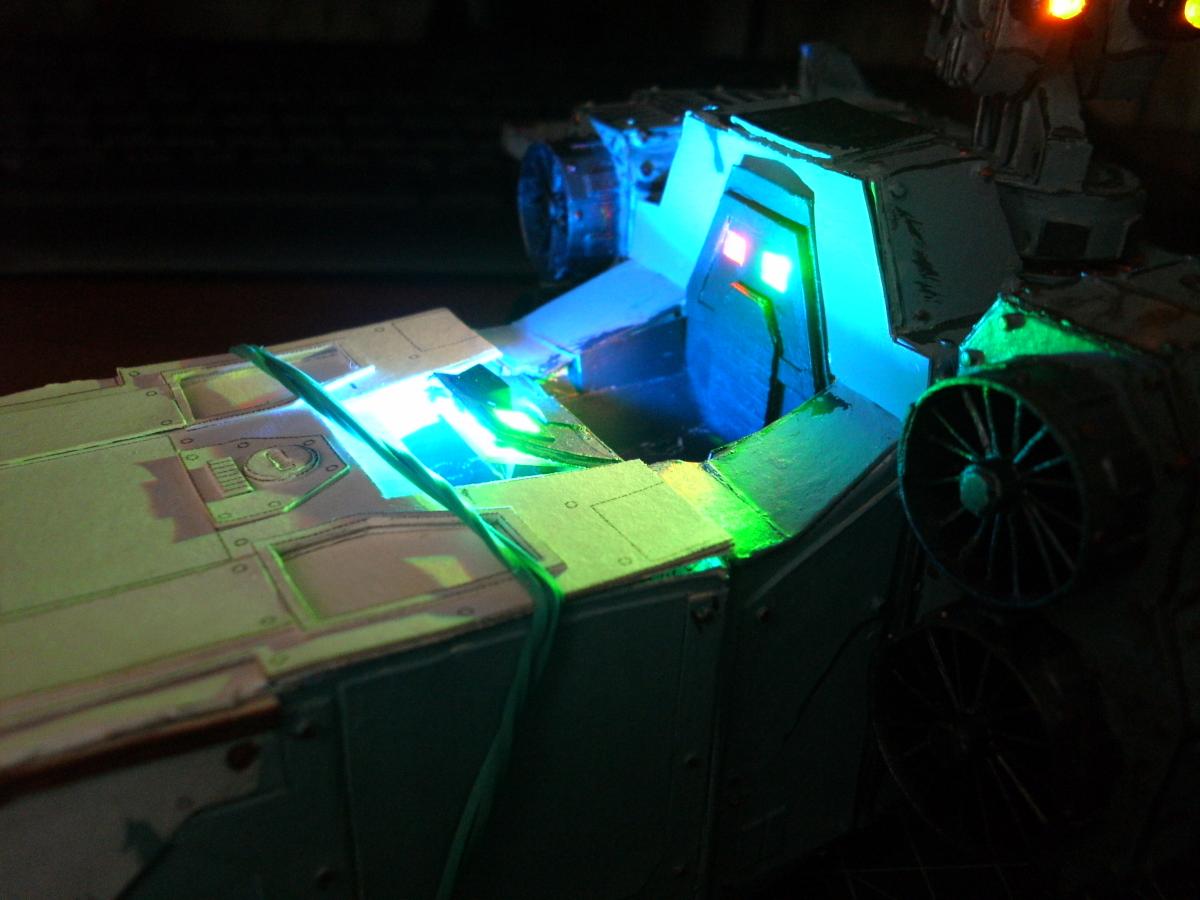

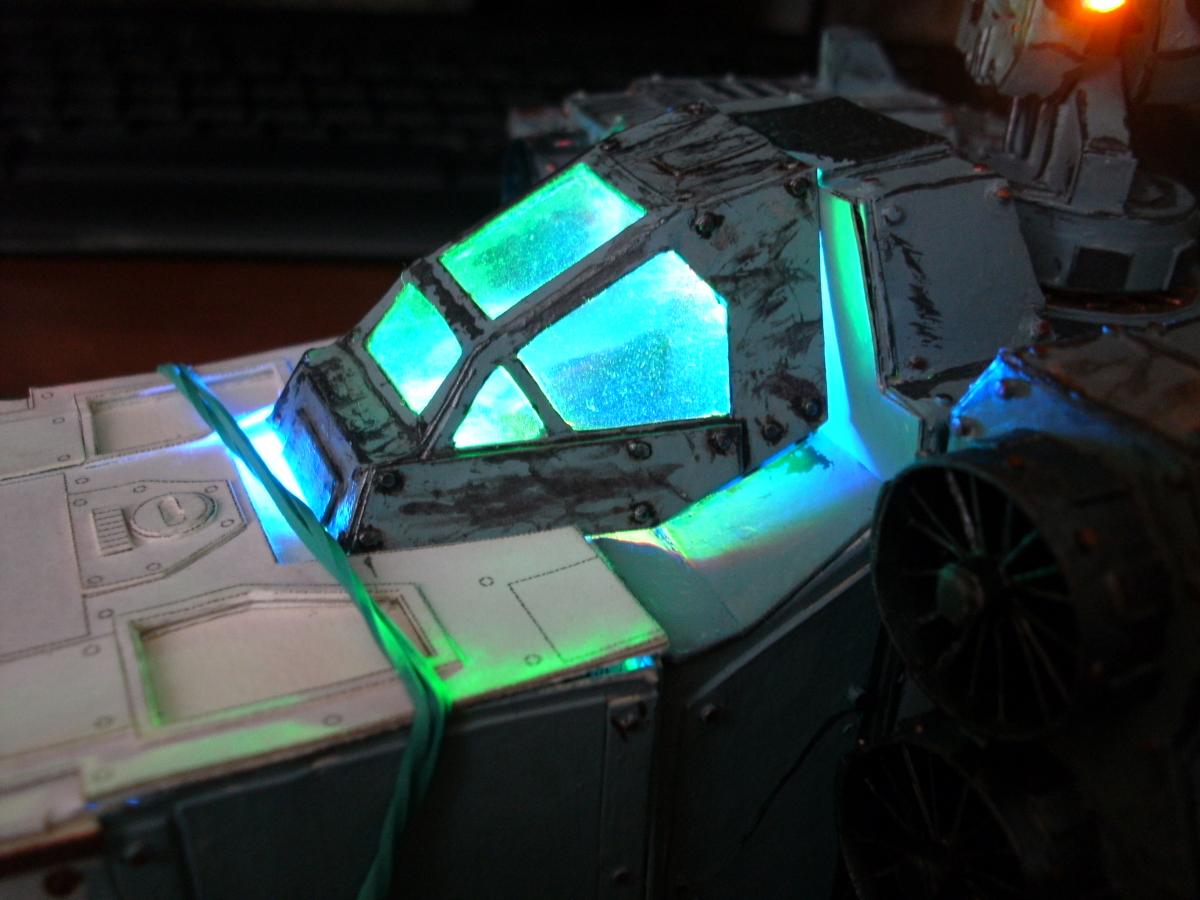

Всем доброго времени суток!

Извиняюсь за долгое отсутствие обновлений. Их не было так как меня в уныние вгоняла кабина пилота. Но на днях удалось собрать волю в кулак и начать делать.



Тут мне следует честно признать что все проблемы я создал себе сам. Не следовало спешить со сборкой корпуса пока не была готова кабина. Немного поупражнявшись в акробатике я таки кривовато но вклеил часть деталей. Вышло такое себе кривое корытце. Лучше думаю уже сделать не смогу, попытаюсь вытянуть хотя бы частично покраской и отделкой внутри. Нужно было перед сборкой хотя бы примерно в солиде набросать детали кабины. А так все слеплено из обрезков подогнанных на мой пока не слишком опытный глаз.

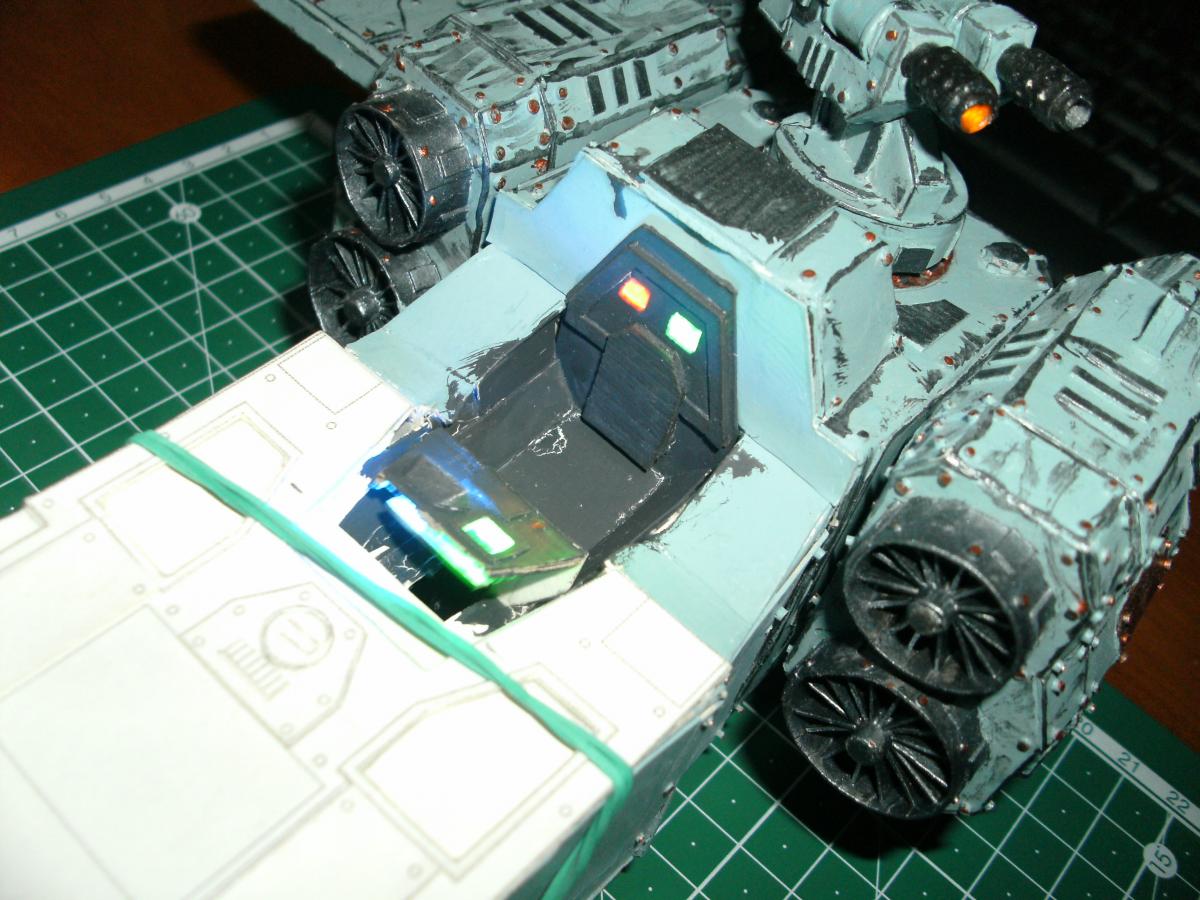

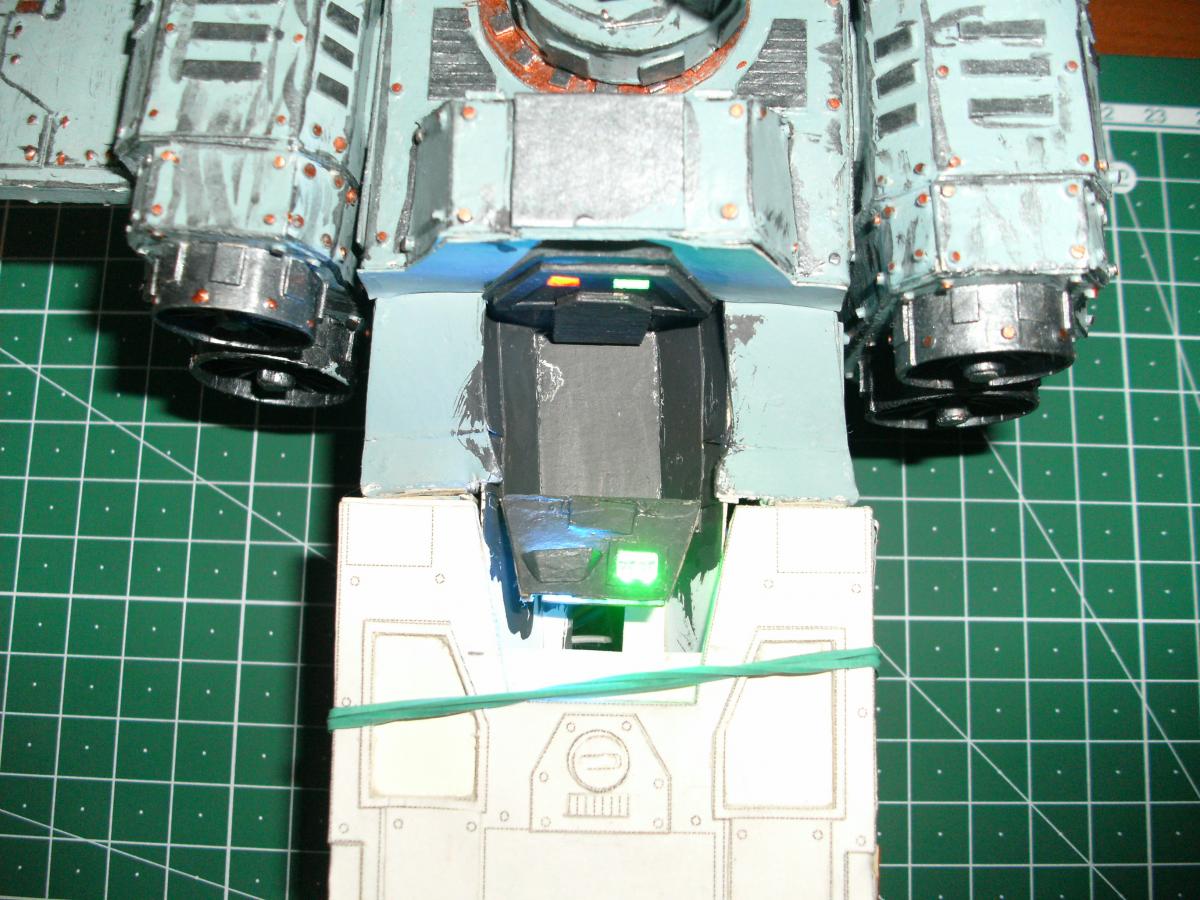

Всех желающих увидеть начальное состояние кабины прошу под спойлер.

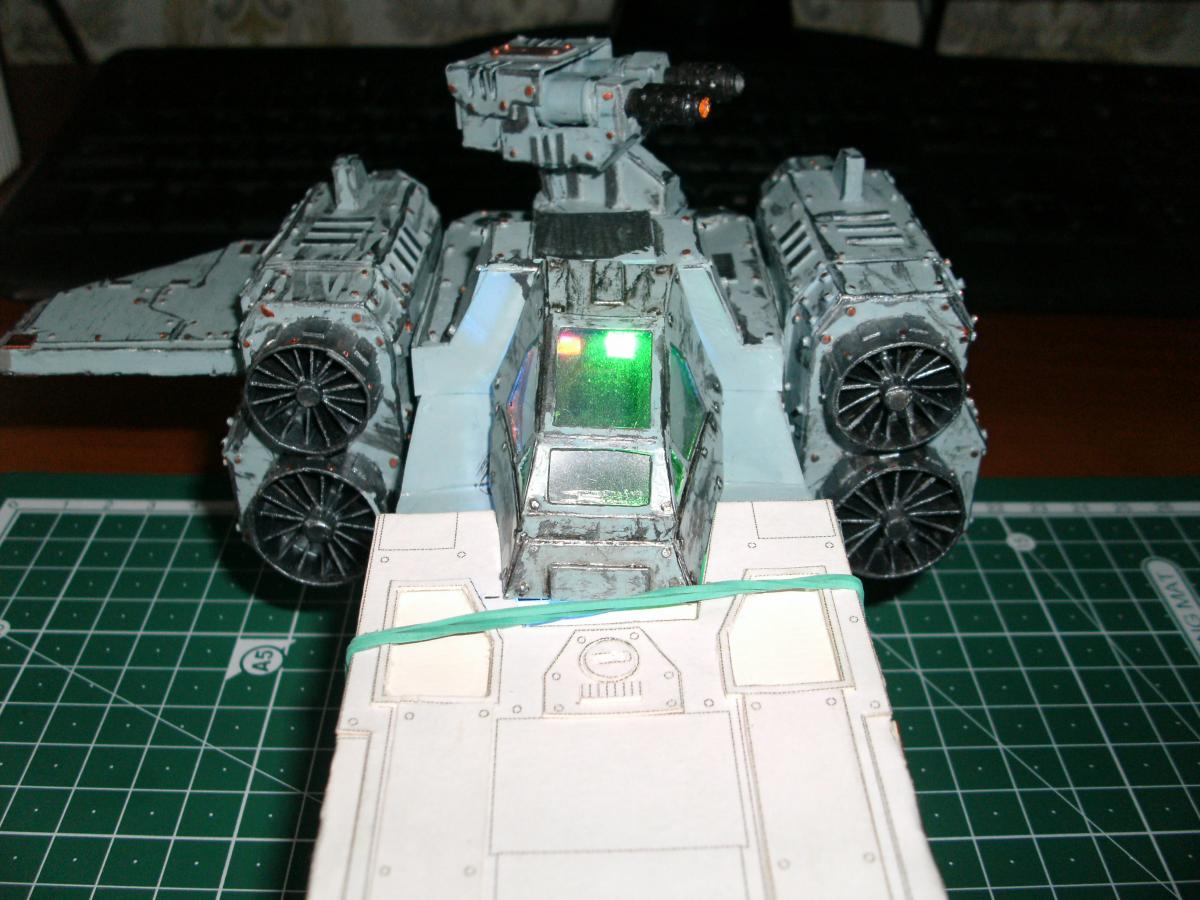

Как видно на фото вскрылась еще проблема отвратной стыкуемости фонаря с корпусом. Думаю решить это наращиванием стенок кабины чуть выше края корпуса как и сделано в пластиковой модели. Если не поможет- переделаю фонарь. Трещины по краске пошли в тех местах где был нанесен клей ПВА-К. Уже не однократно замечал что на нем акрил от ХоМы растрескивается после высыхания.



С креслом пилота еще думаю. Возможно слеплю сам из обрезков, возможно - стяну из "Гончей" или из "Штормрейвена", как выйдет.

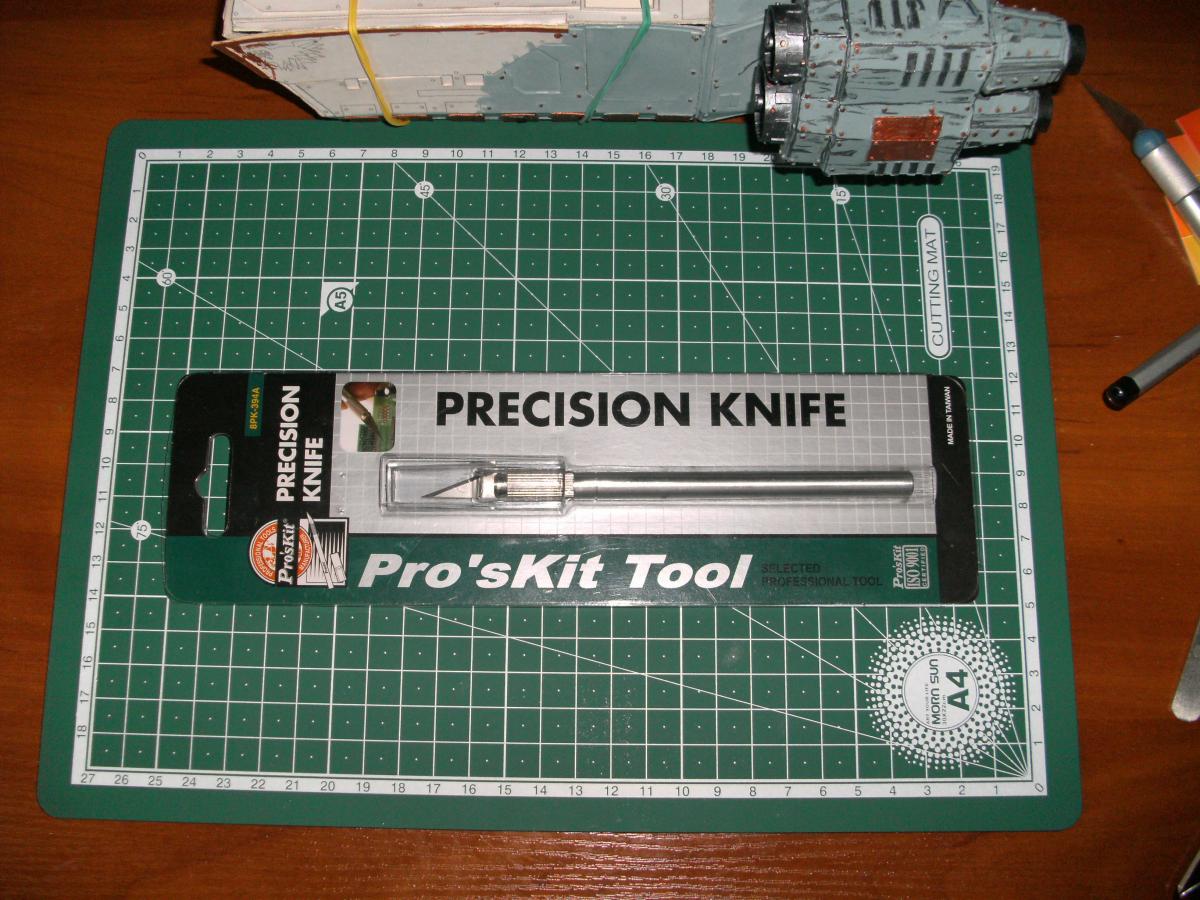

П.С. Таки наконец не пожалел денег и купил себе настоящий коврик для резки и металлический макетный нож. Не олфа, ясное дело, а то, на что хватило бюджета. Если учесть каким убожеством я пользовался раньше - уже прогресс https://forum-mt-prod.lesta.ru/emoticons/Smile_Default.gif







[gudrunas]

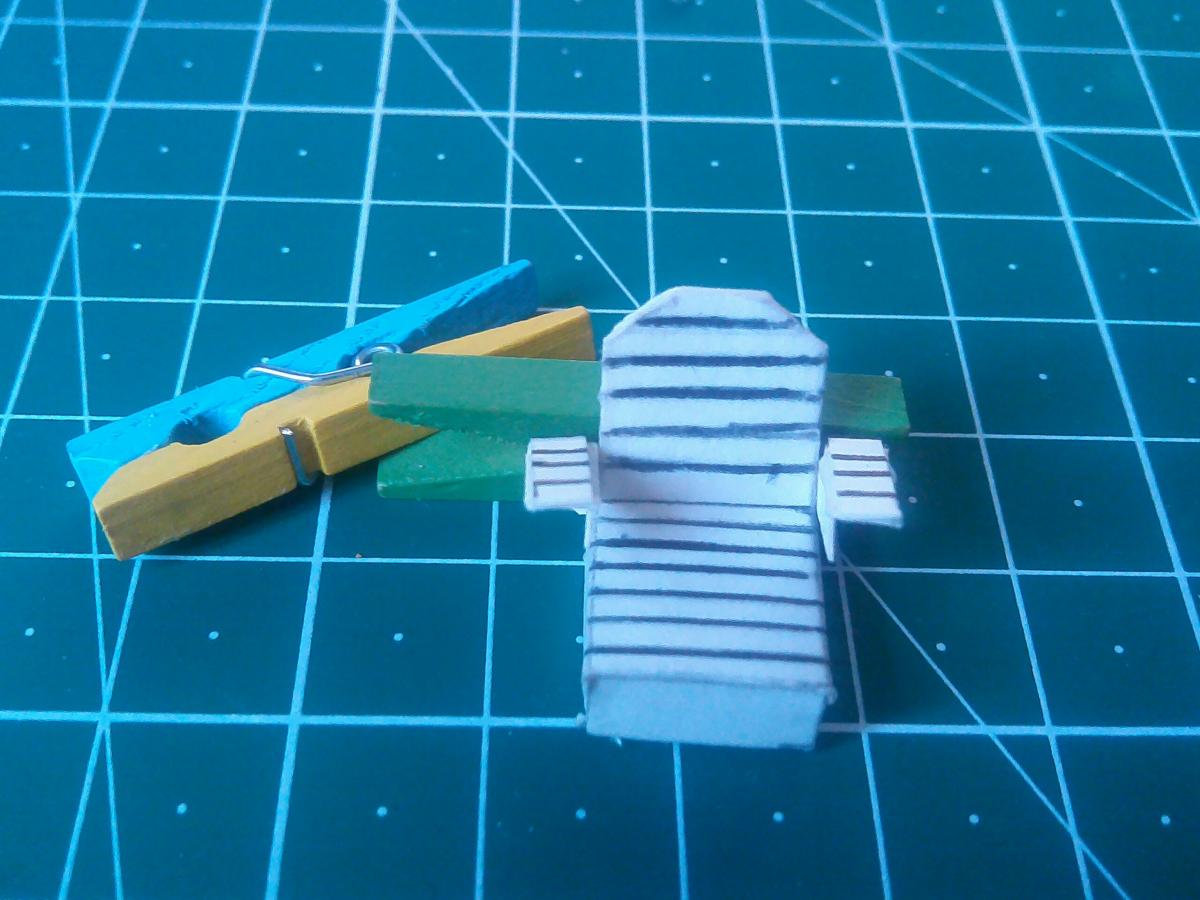

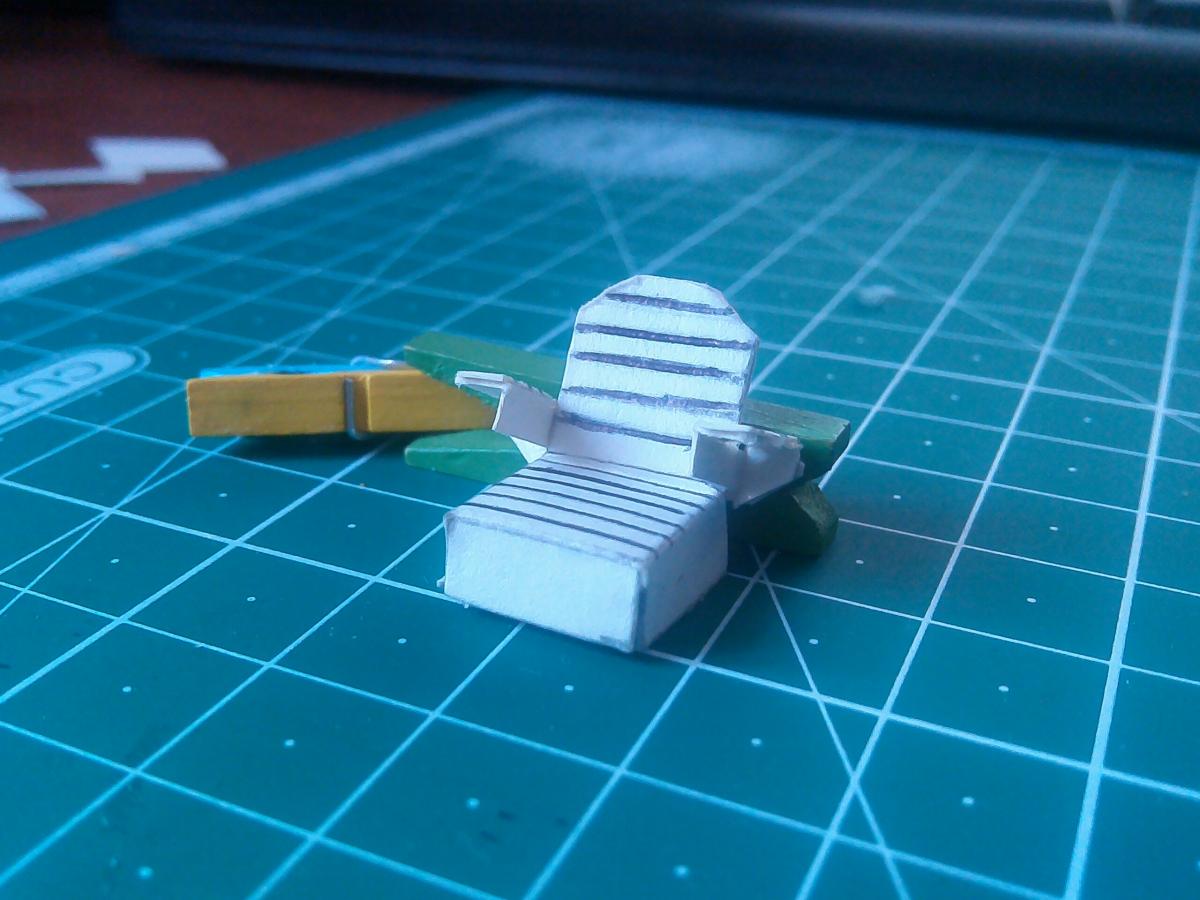

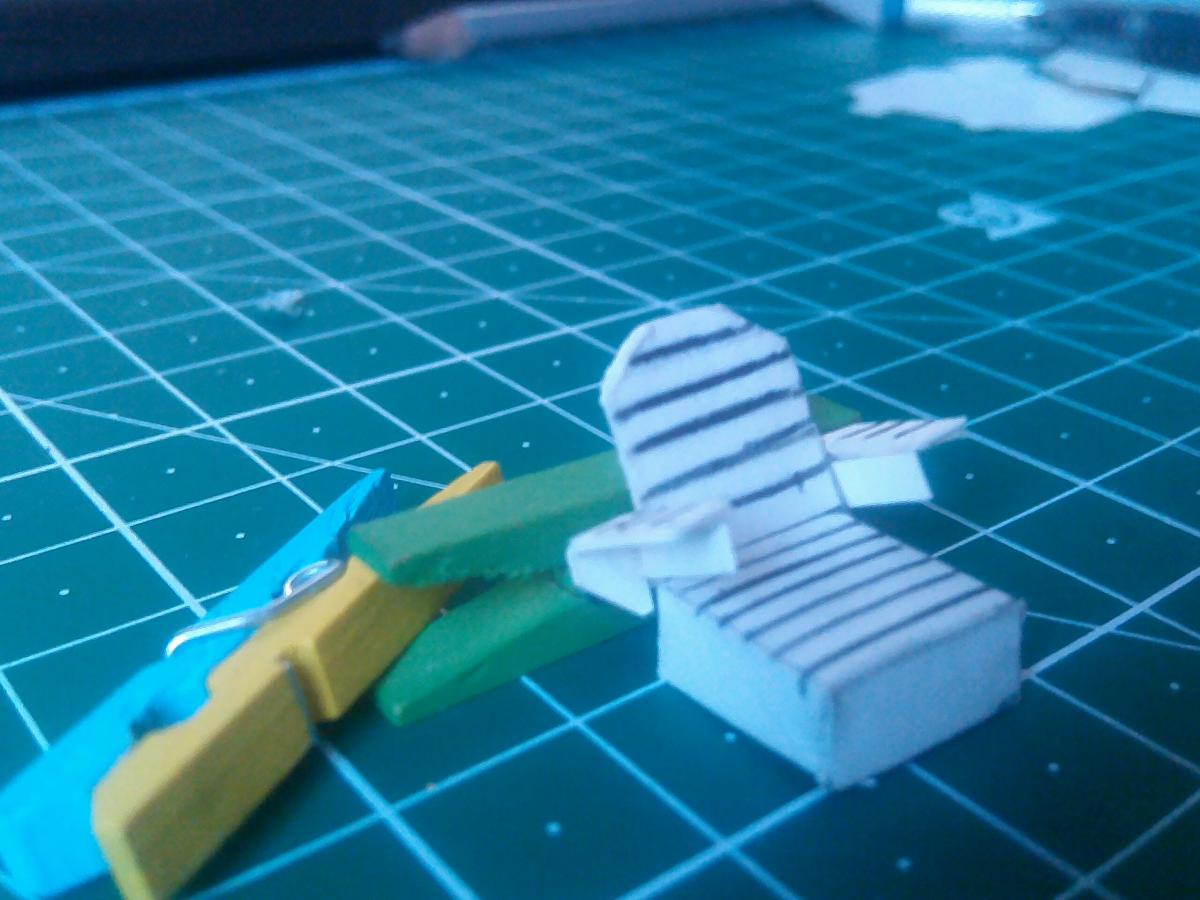

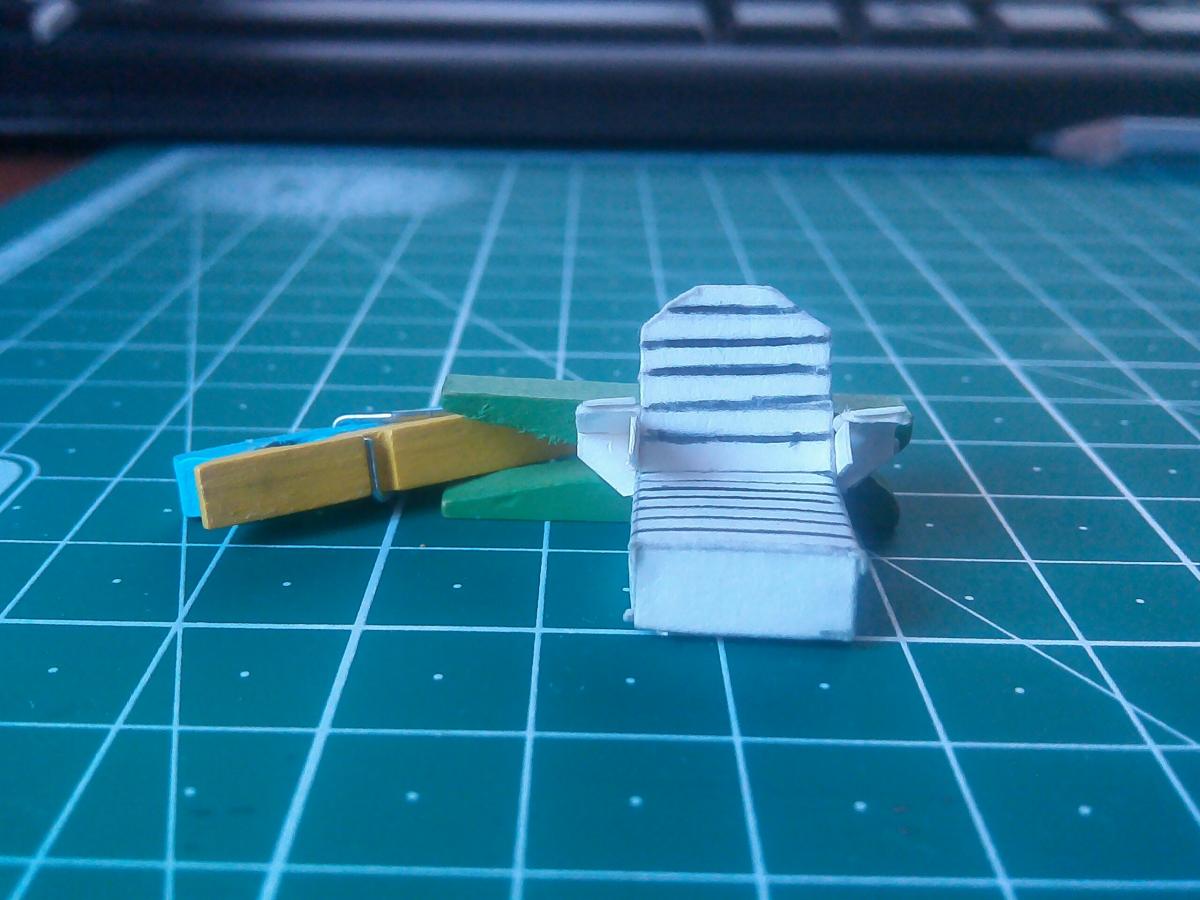

Вчера вечером примерно собрал кресло. Сделал на глаз. Стоит ли чего-то добавить? Может добавить подголовник или там панельку маленькую из подлокотника? Черные полосы продавлены ручкой типа как рельеф. Под краской их будет видно. Пока не начал красить открыт для предложений и идей.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2015/post-4191913-0-49157100-1442481495_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2015/post-4191913-0-74168000-1442481505_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2015/post-4191913-0-52310700-1442481519_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2015/post-4191913-0-18589500-1442481529_thumb.jpg
