Всем привет.

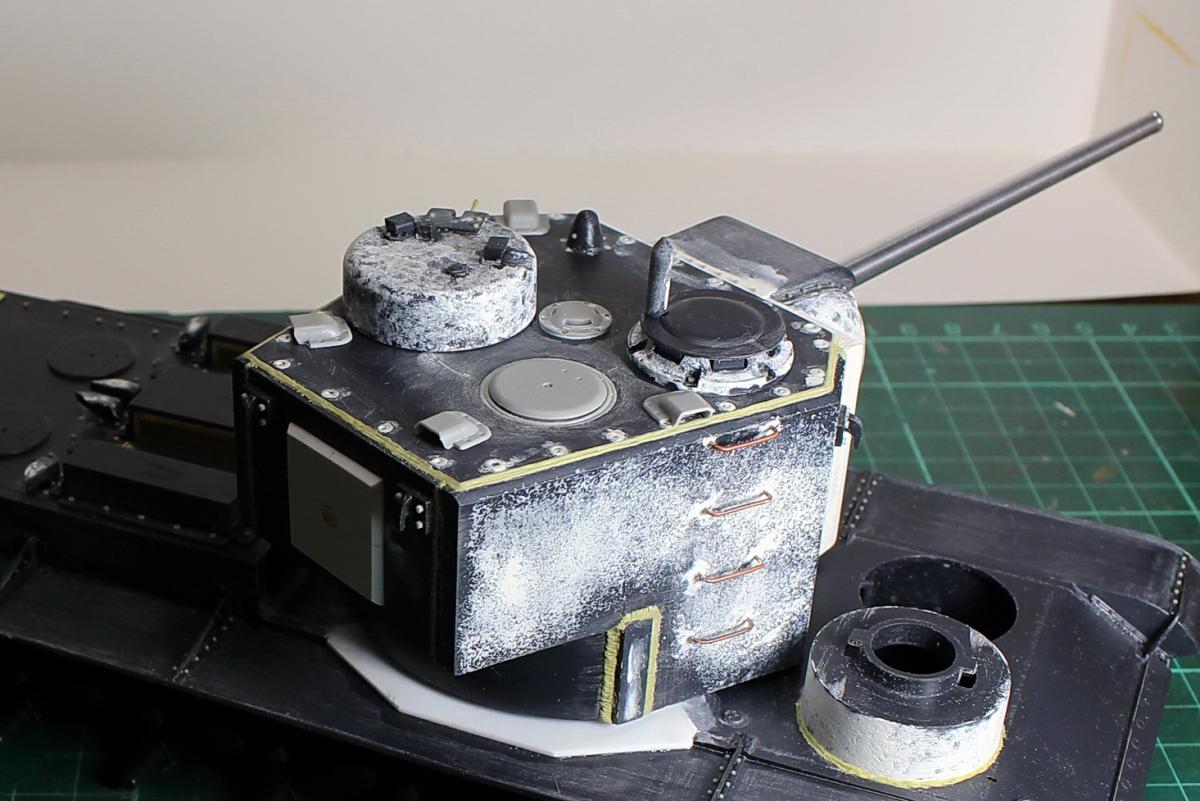

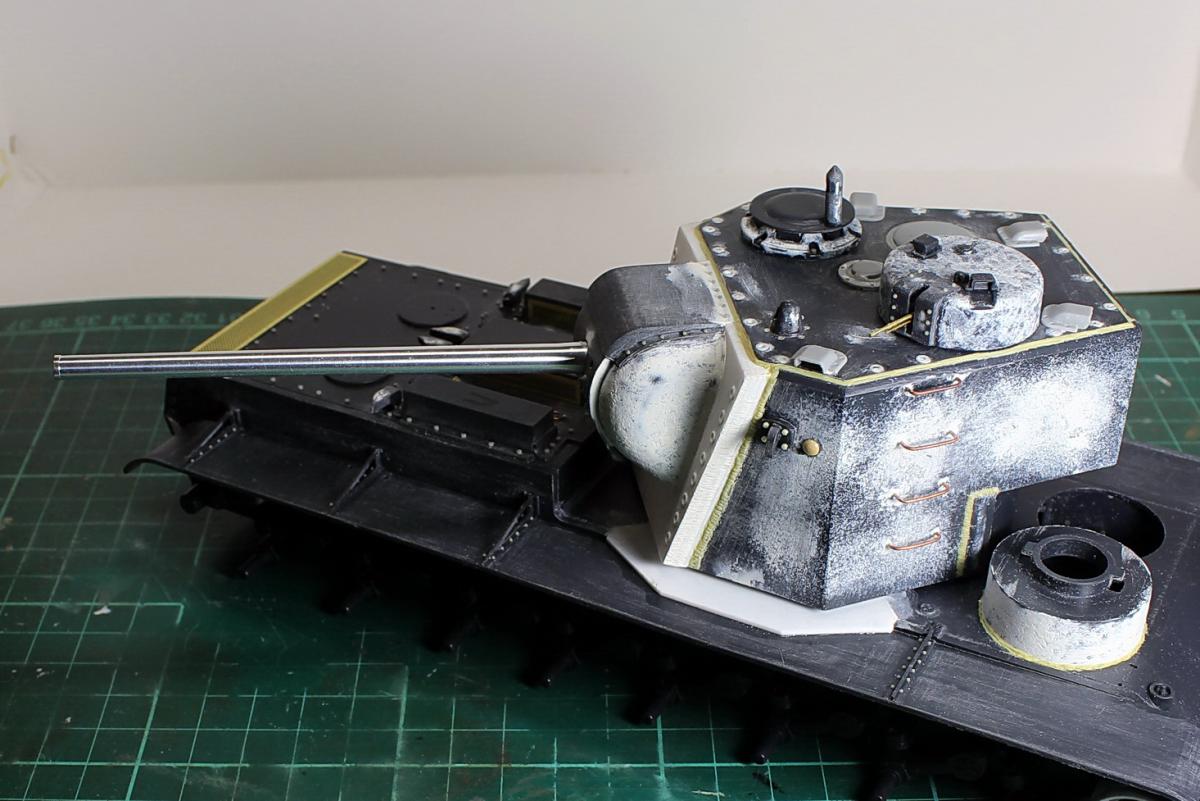

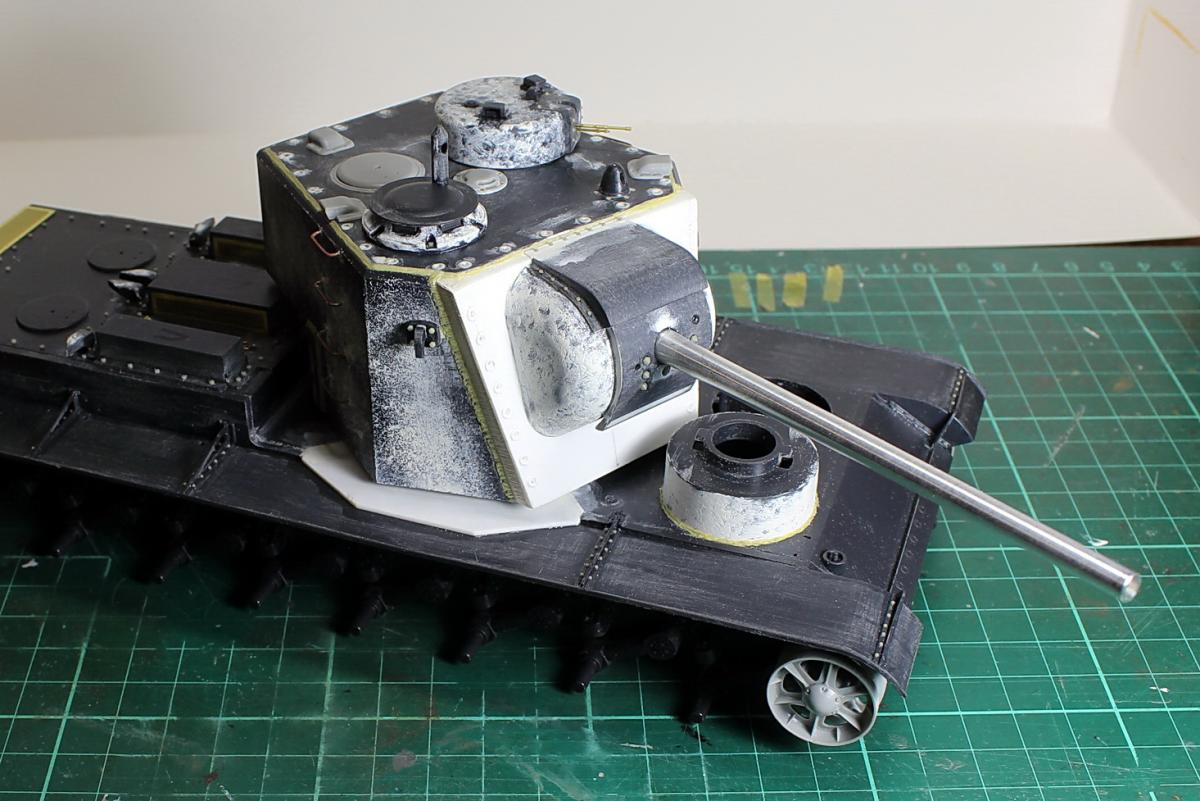

Собираю новинку (хотя уже не новинку) ТАКОМа. Изначально планировалась очередная "изкоробка", но получив набор и изучив содержимое понял, что такой номер не пройдет. В общем пиляем не спеша. На данный момент готова башня.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2014/post-404957-0-99347000-1416246360_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2014/post-404957-0-01815800-1416246362_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2014/post-404957-0-27683700-1416246363_thumb.jpg

Что сделано:

- Изменена толщина лобовой плиты. В наборе была 2мм, что ровняется всего 70мм, вместо 170 мм из описания конструкции танка. Путем склеивания пакета листового пластика 1ммх5шт была получена плита необходимой толщины. Далее торцы промазаны модельной шпаклевой, отшкурены и имитированы следы газорезки. Для того что бы башня имела вращение и не задевала надстройку пулеметчика и мехвода пришлось хирургическим путем удалять часть стенок башни и вживлять 5мм лобовую плиту.

- Имитация сварки. Выпонена с помощью двухкомпонентной модельной шпаклевки.

- Имитация гужонов. Выпонена путем протыкания кусочка листового пластика хвостовиком нагретого сверла и последующим переностом получившихся колечек на модель. Потом все подшкурил и пролил супер жидким клеем.

- Все болты заменены на МастерКлуб.

- Поручни из проволоки.

- Кормовой люк вырезан из листового пластика, фаски обточены наждаком.

- Заглушки пистолетных портов выточены из литника.

- Часть элементов (бронировки смотровых и вентилятора, люк) взяты с набора КВ от трампа.

- Имитация рельефа брони выполнена разведенной на клею модельной шпаклевкой методом тычков спонжем и обрезанной жесткой кистью с последующей шлифовкой.



Пока так, занимаюсь корпусом, там работы еще уйма.

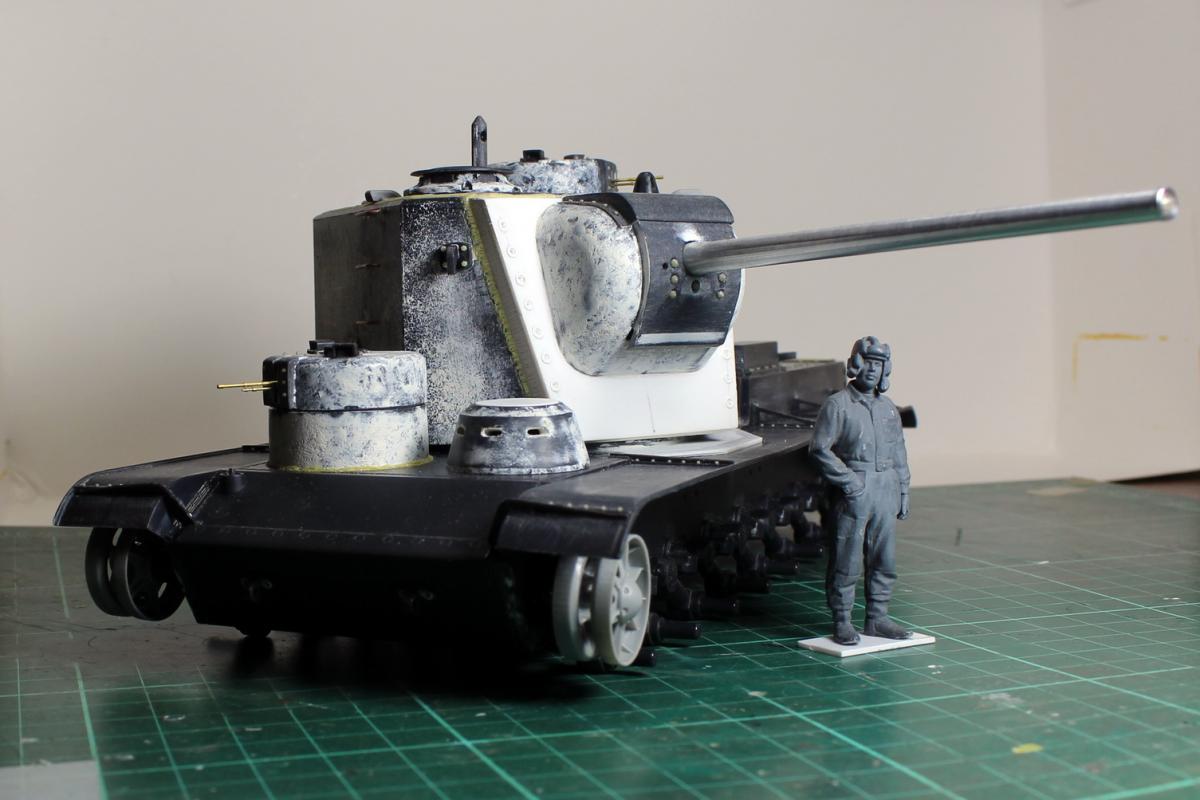

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2014/post-404957-0-00411500-1416246923_thumb.jpg





[MOZGOHI]

СУпер))

[anonym_J6HCUgvFslIV]

танкист стоящий рядом сделан в масштабе? Т.е. танк такой здоровый был?

[MOZGOHI]

Да- офигеть сколько  РАБОТЫ !!! супер!!!

[sergosvet]

Красотаhttp://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_great.gif



[anonym_7zAX5BR2W9T1]

Я вам завидую. Очень увлекательное занятие. Мои руки, скорее всего то же бы смогли собрать нечто подобное, но. Терпения и усидчивости у меня 0, для такой работы.

[antonio3105]

Ого мастер! На выставку готовишь?



[OcCre]

C удовольствием посмотрю на процесс http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_great.gif



[ITR]

Всем спасибо за отзывы.



17 Ноя 2014 - 18:00 пользователь Torchlight84 сказал:

танкист стоящий рядом сделан в масштабе? Т.е. танк такой здоровый был?

Да. И танк и танкист в масштабе 1/35. Танк не маленький, на катках и обутый станет еще выше.



17 Ноя 2014 - 18:12 пользователь JumboGun сказал:

Я вам завидую. Очень увлекательное занятие. Мои руки, скорее всего то же бы смогли собрать нечто подобное, но. Терпения и усидчивости у меня 0, для такой работы.



Не надо завидовать, надо брать и делать;) Вы не поверите, но у меня тоже терпения и усидчивости не особо много, поэтому все довольно медленно делается, много подходов по чуть-чуть :) Главное что бы желание было, тогда все получится!



17 Ноя 2014 - 18:14 пользователь antonio3105 сказал:

Ого мастер! На выставку готовишь?





Да нет, просто, для себя...













[ITR]

Сборка модели закончена.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-35660500-1432478083_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-22016700-1432478084_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-23740400-1432478085_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-24335800-1432478086_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-17600000-1432478087_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2015/post-404957-0-75177000-1432478087_thumb.jpg

В итоге по работам:

- увеличена толщина лобовой плиты.

- имитация сварки и гужонов.

- болты и гайки МастерКлуб

- имитация литья маски орудия, малых башен и башенки мех вода.

- переделаны смотровые щели башенки мехвода, имитирована толщина брони башенки, переделан (утоплен) люк башенки.

-ящики ЗИП, бронировки перескопов и вентилятора, башенныый люк и ленивцы от модели КВ-1 Трумпитера.

- на башне добавлен кормовой люк для обслуживания орудия.

- стволы пулеметов заменены на точеные

- изменена геометрия бронировки панорамы и рассверлены перископы.

- траки - металл МастерКлуб.

- буксировочные петли - RBmodel.









Изменено 24 мая, 2015 пользователем ITR

[saroka_71]

Работа проделана большая, да и денюх немало влито вот только ящики ЗИП все дело портят (глаза режут). Может их изменить на жесть или хотя-бы петли-ручки-замки новые изготовить.

Удачи

[ITR]

Спасибо. Денюх-то туда не особо много вложено, траки только разве что, все остальное из заветных закромов моделиста http://cdn-frm-eu.wargaming.net/4.3/style_emoticons/wot/Smile_Default.gif

За ящики ЗИП подумаю, из жести точно делать не буду., ручки может поменяю.
