M4A3E8 Sherman Fury своими руками

[anonym_6hvFqTnE7xci]

29 Окт 2014 - 21:25 пользователь EarThbAll сказал:



У шермана очень сложная пушка.
Поэтому я ее сразу упрощаю, разделяя на Три детали. Самые толстые места просто ровно отрезаю, но не выкидываю. По-другому у меня ровно не получается :-(
Внутреннюю часть скрутки на половину тоже отрезал, и можно выкинуть. Получится не плотный цилиндр, полноценная трубочка, как и положено стволу с дыркой отверстием под калибр. http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif
Тогда нужно скрутить обычный прямоугольник в цилиндр, начиная с намотки на карандаш, и заканчивая спицей. А потом подгоняю скрутку по длине внешней окружности, обозначенной текстурой. Получаю необходимый диаметр ствола с серыми полосами на концах. Не забываю склеить.

Потом встык на концы ствола подклеиваю (аккуратно) то, что отрезал в начале и не выкинул,  наматываю и приклеиваю. Получаю  утолщения дульного тормоза и патронника.

Не забываю закрасить чёрненьким дырочку ствола.



Поэтому смело отрезаю половину внутренней намотки (серый фон будущей скрутки), а диаметр подгоняю по внешней раскраске ствола. Сматываю плотнее  пока контуры внешнего кольца с текстурой не сойдутся. Искомый диаметр трубки получается сам собой, разработчики постарались L=2пR http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/teacher.gif
Можно еще заморочиться и отрезать внутренности до получение искомого калибра ствола в масштабе 1/50 http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_great.gif

Вот он тот человек который делает все точь в точь как я http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/repair.gif. Я почему спросил разработчиков, чтоб понять какова была их идея сборки, потому как мне легче сделать так как ты описал.
Так вот зачем я начал этот разговор, для того что если все делают так как мы, то может быть разработчики сразу создадут ствол таким вот образом. Я смотрю на модели танков собранных моделистами новичками и почти что у всех проблема со стволом, а именно он корявый...  Господа разработчики упростите сборку ствола чтоб у новичков тоже получалось, а то обидно за технику, ведь одна из  изюминок танка, это его орудие...

Изменено 29 октября, 2014 пользователем Гость

[Ayrn]

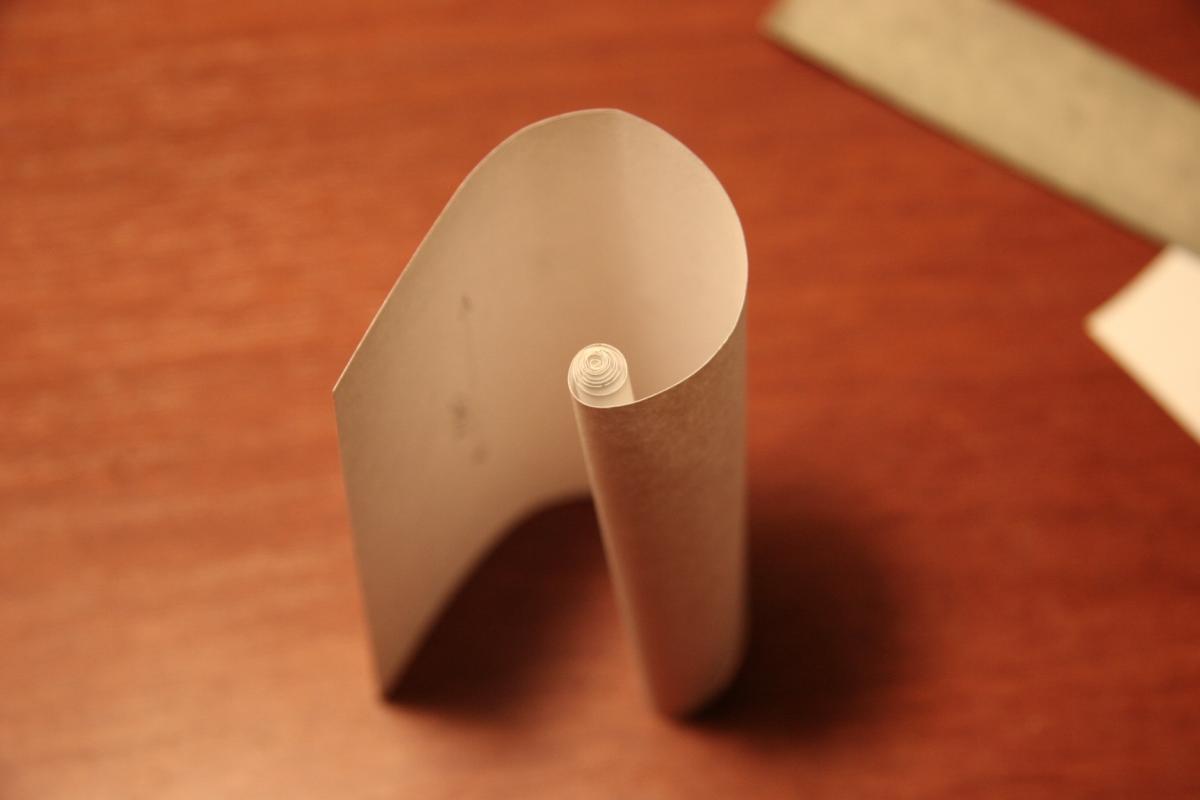

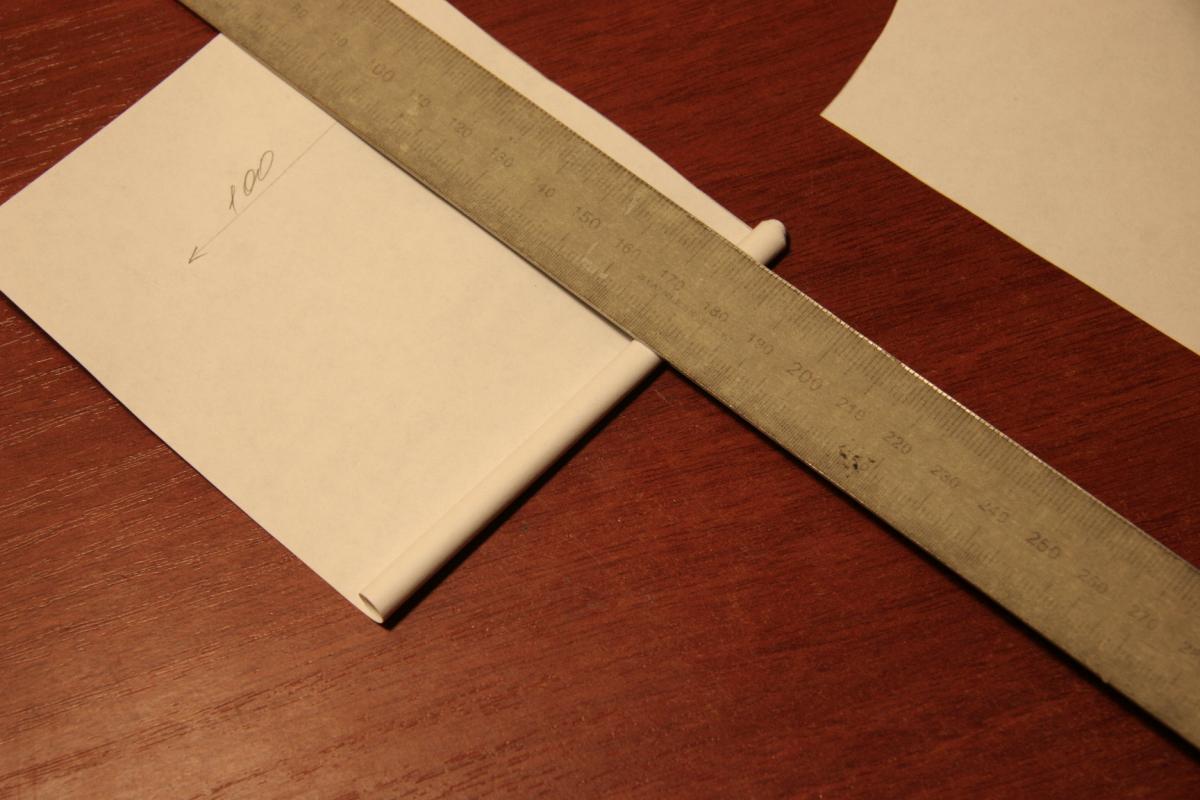

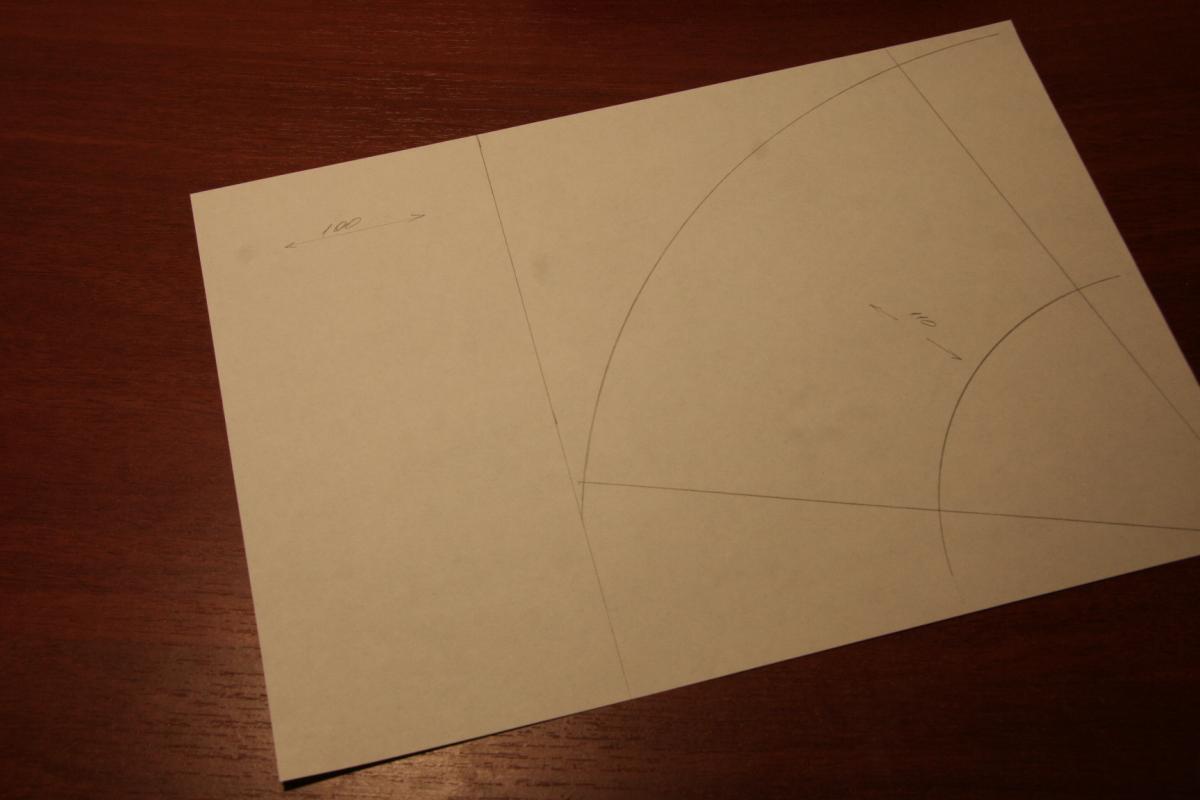

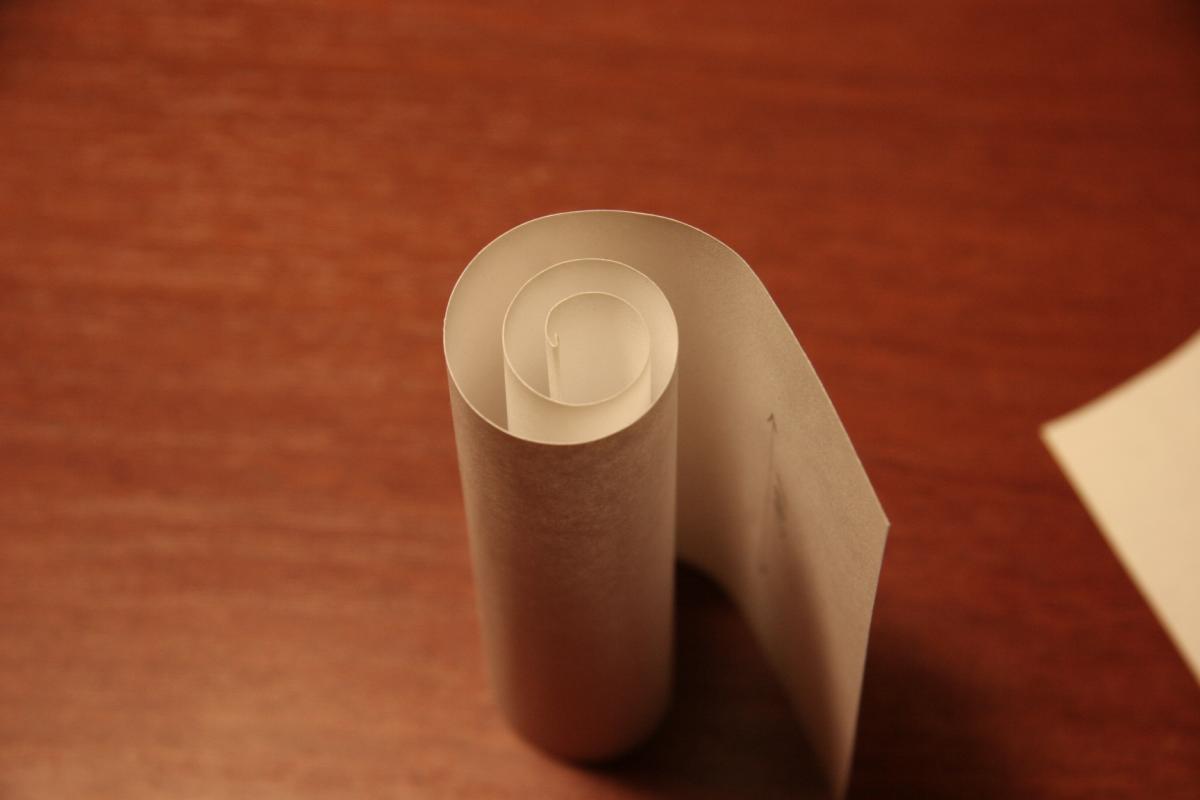

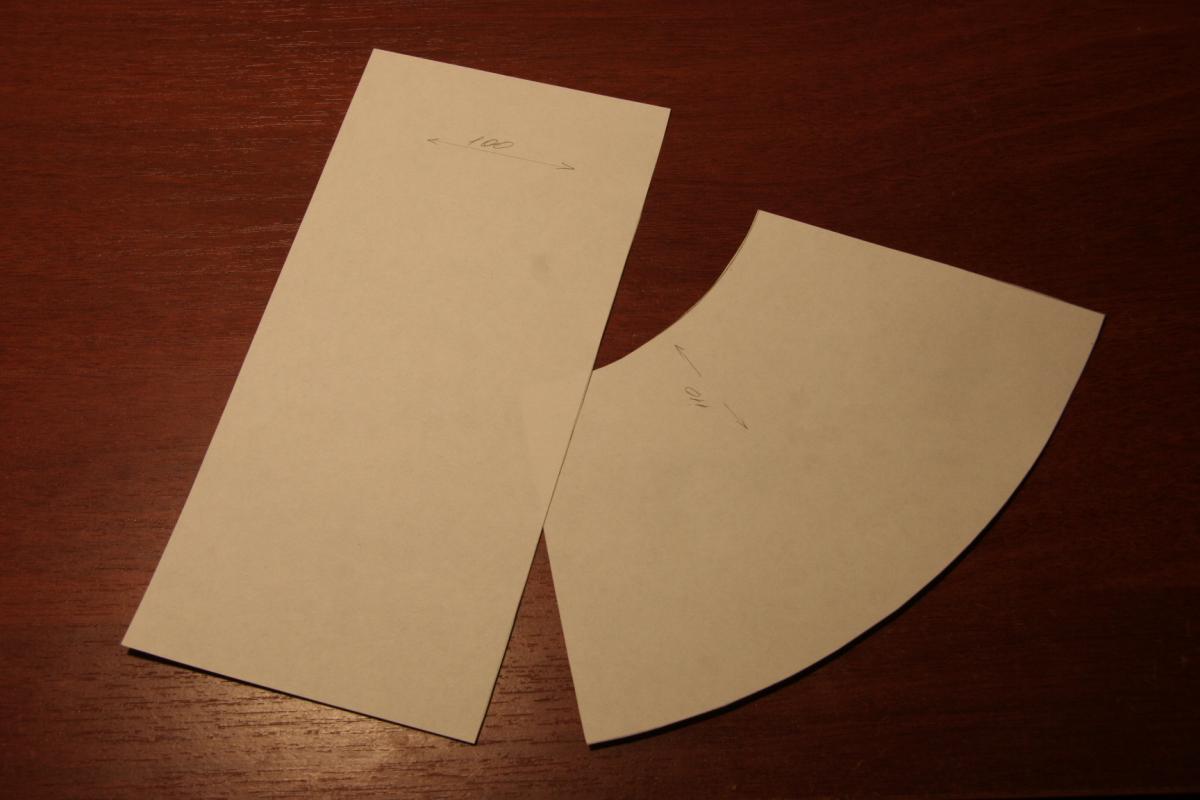

проба изготовления бумажной "болванки" требуемой толщины/длины

прямой цилиндр ... конусообразный



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-96650000-1414655309_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-93840000-1414655312_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-78934500-1414655315_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-18482200-1414655319_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-16187000-1414655322_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-24232600-1414655325_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-72151400-1414655328_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-78860500-1414655331_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-38318000-1414655335_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-38053400-1414655338_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-68597300-1414655341_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-41741800-1414655344_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-42667800-1414655348_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-48441000-1414655351_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-44684300-1414655354_thumb.jpg

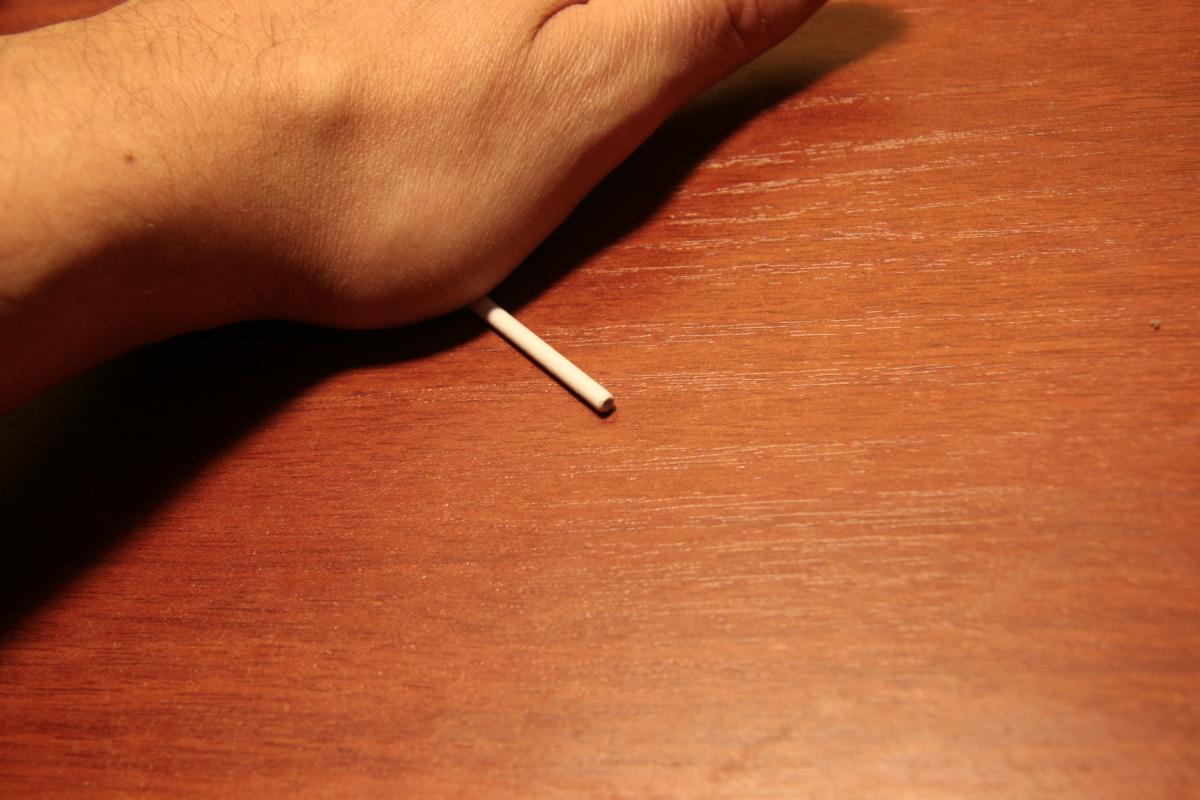

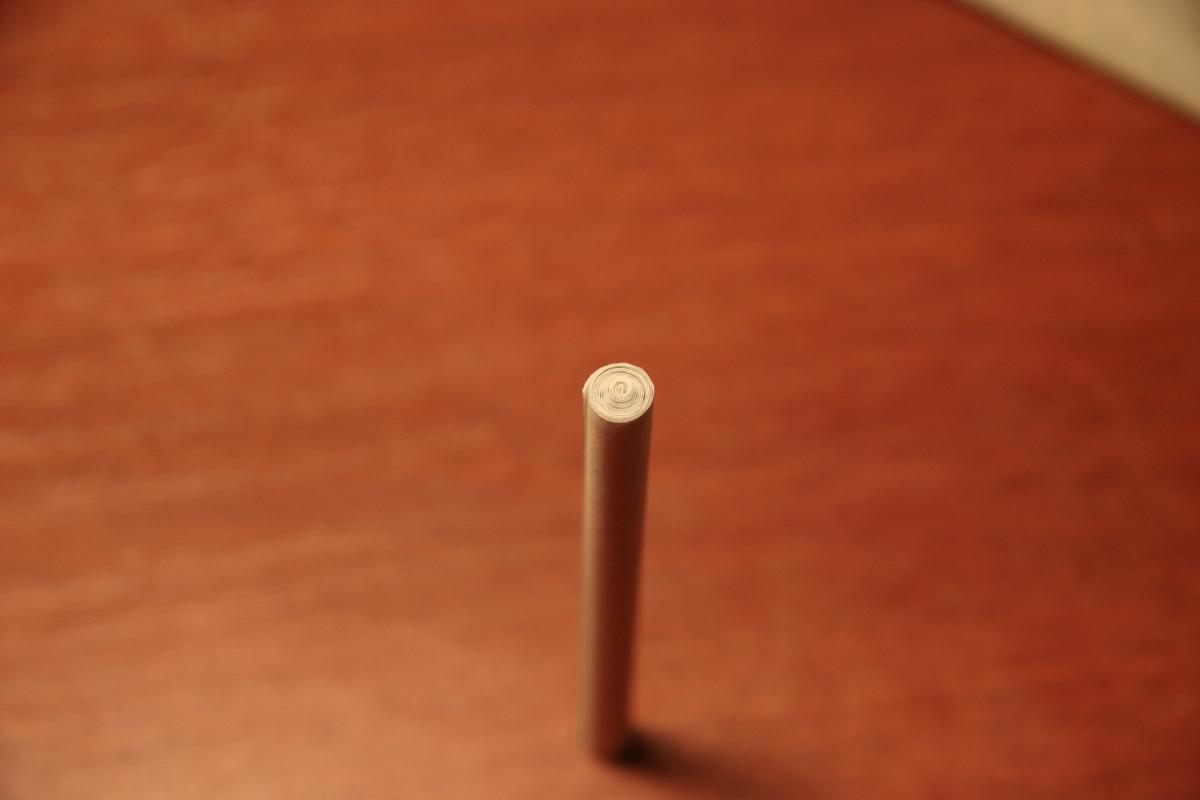

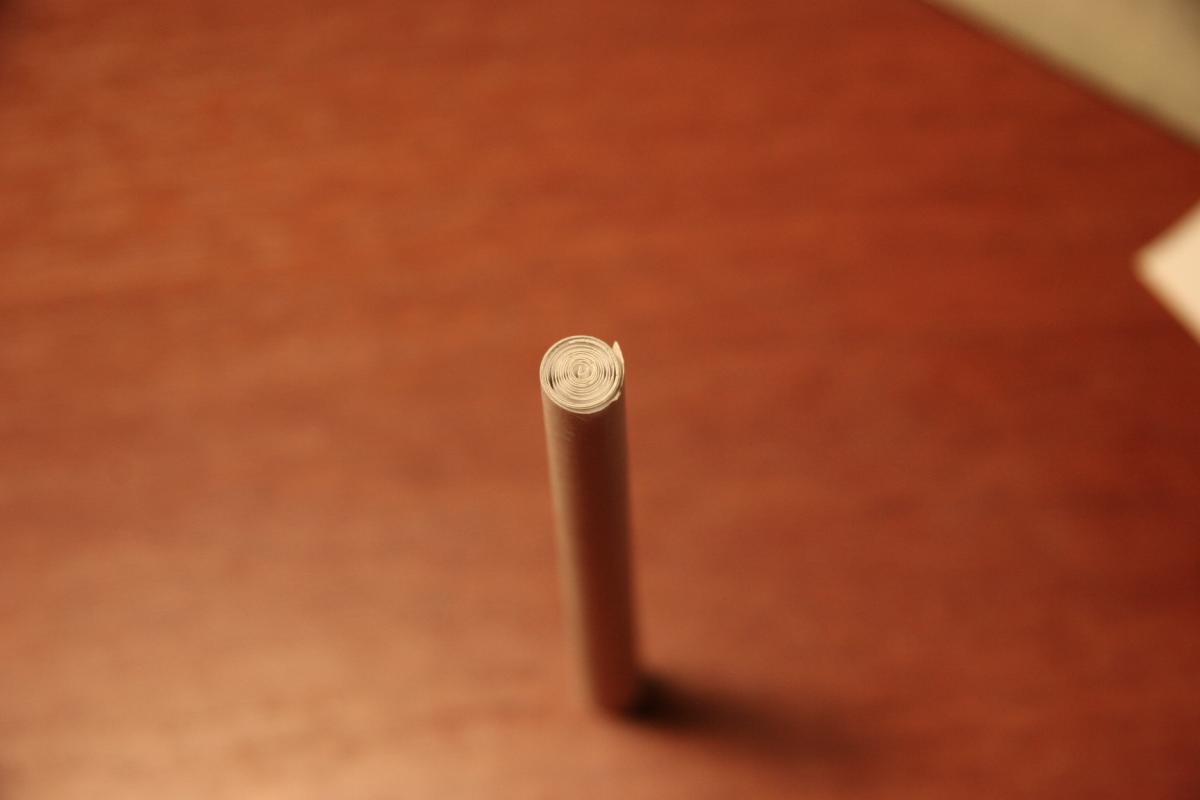

важный момент плотный... ровный...  цилиндр можно получить как раз многократным раскатыванием (движение по направлению скручивания)

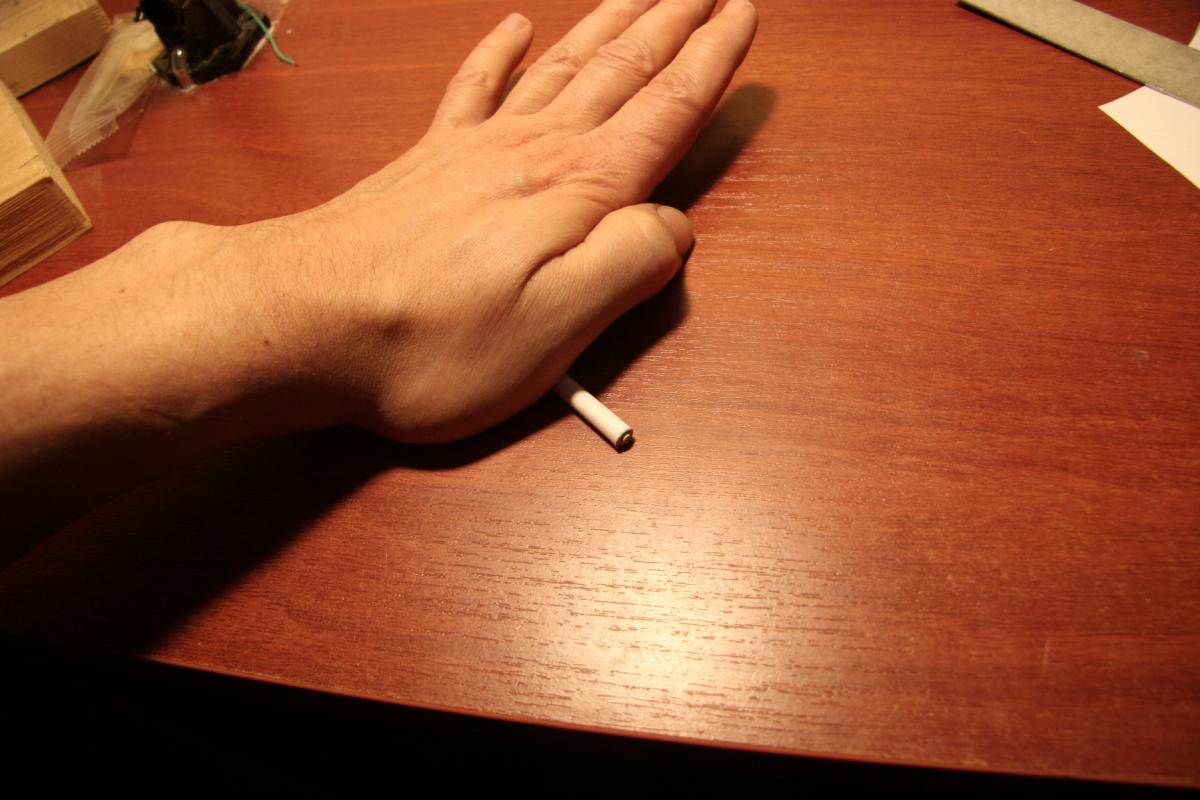

делал между двумя ладошками (позволяет контролировать и чувствовать степень нажима) ... сфотографировал на столе

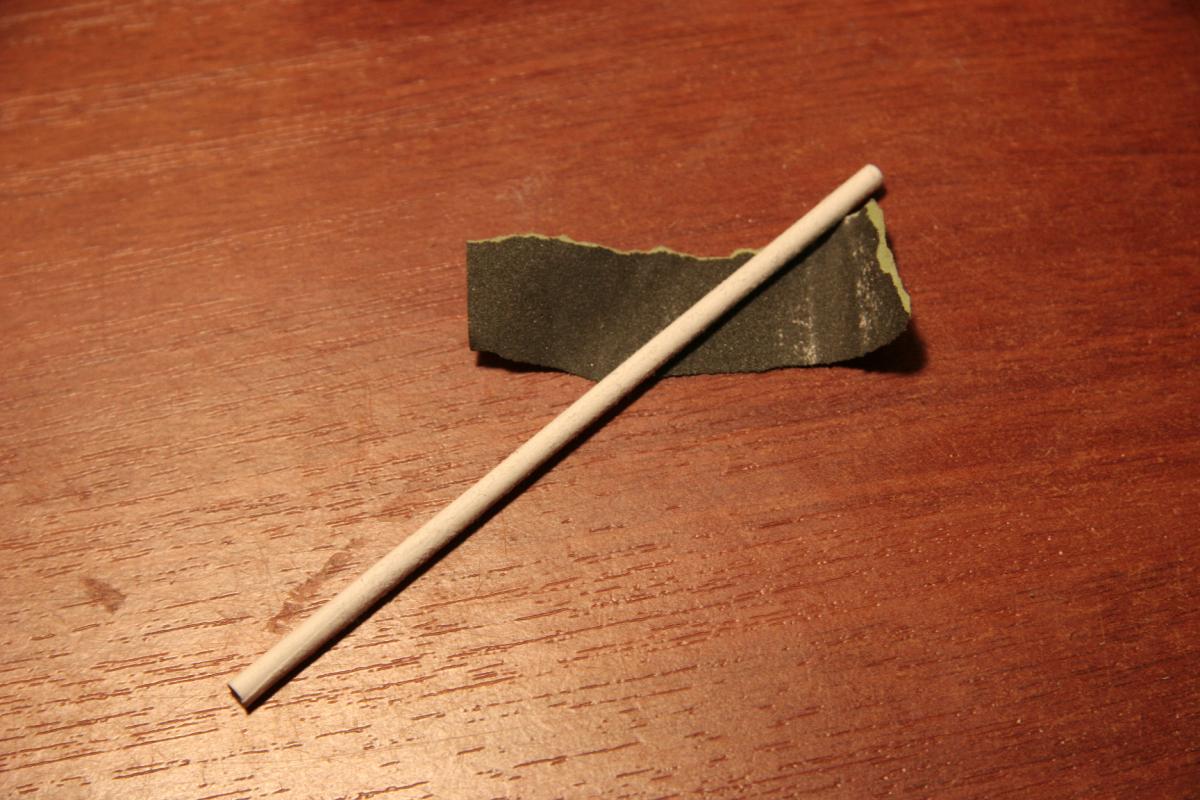

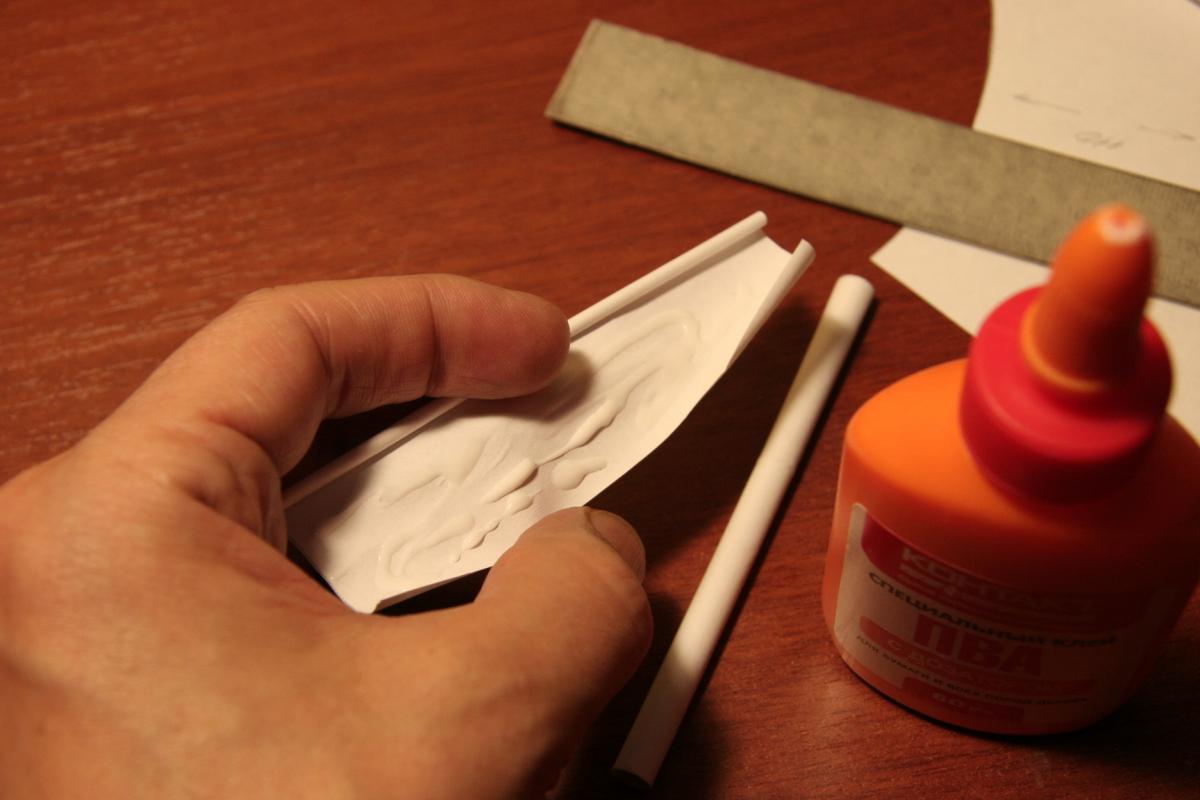

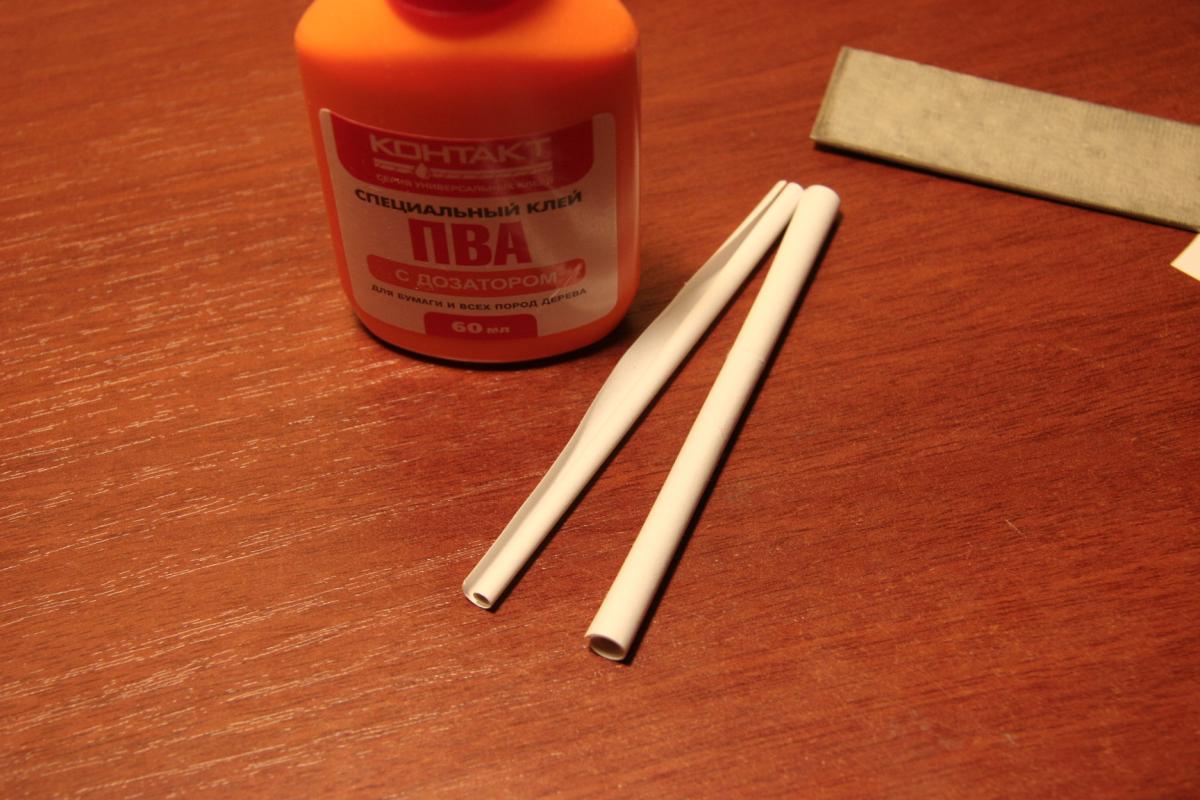

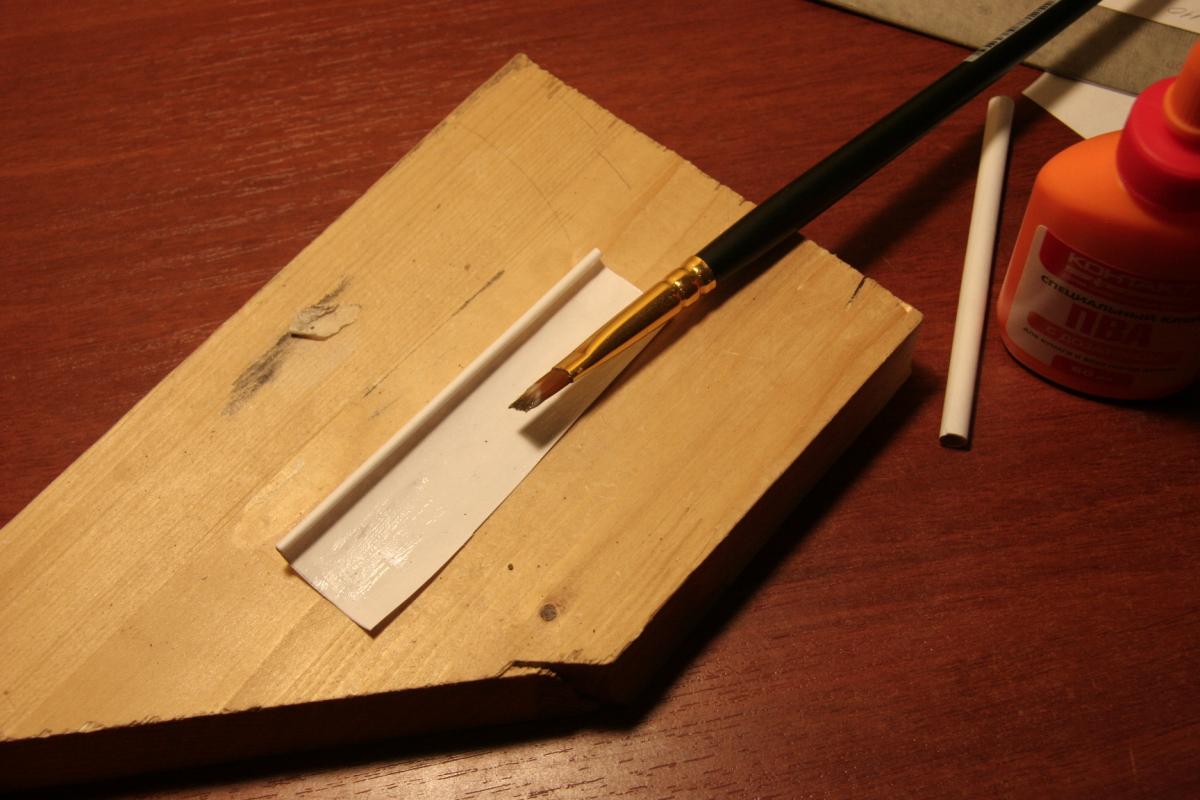

зашкуривание и последущее промазывание ПВА сделал исключительно из экспериментальных соображений

чем тоньше бумага (меньше плотность) .. тем легче сворачивается плотная трубочка

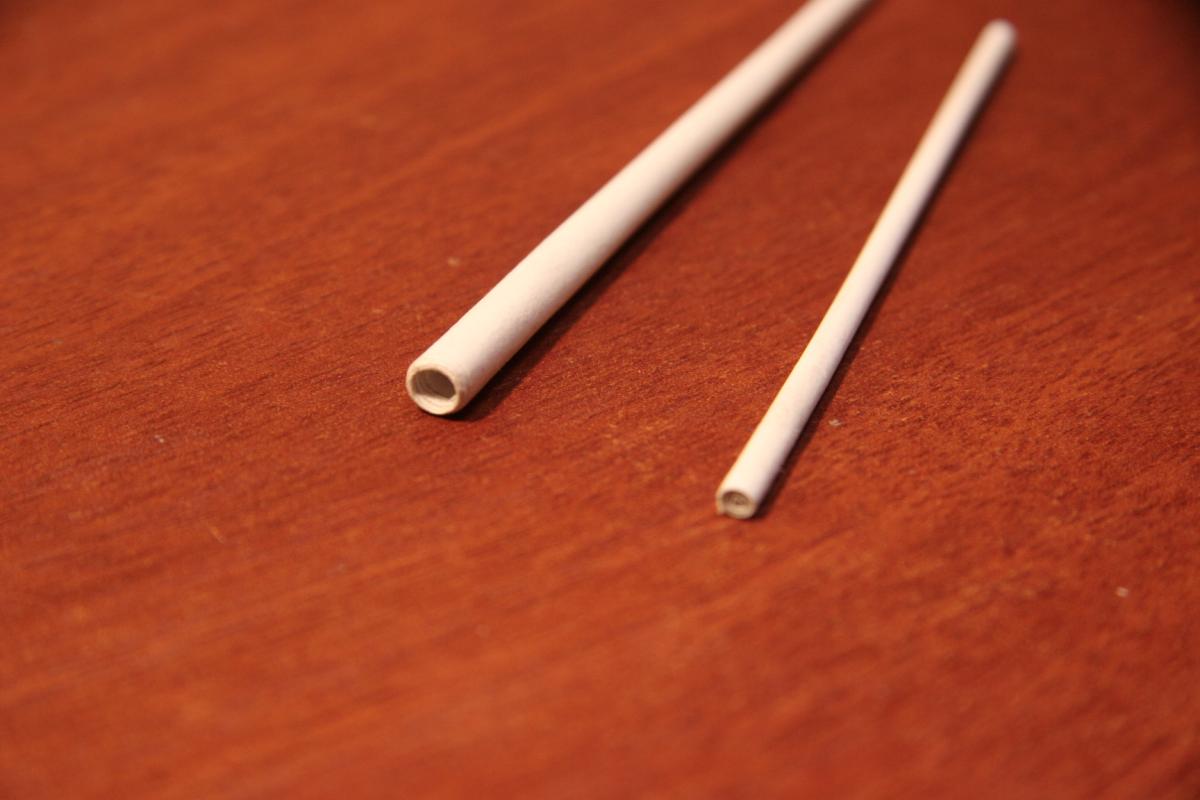

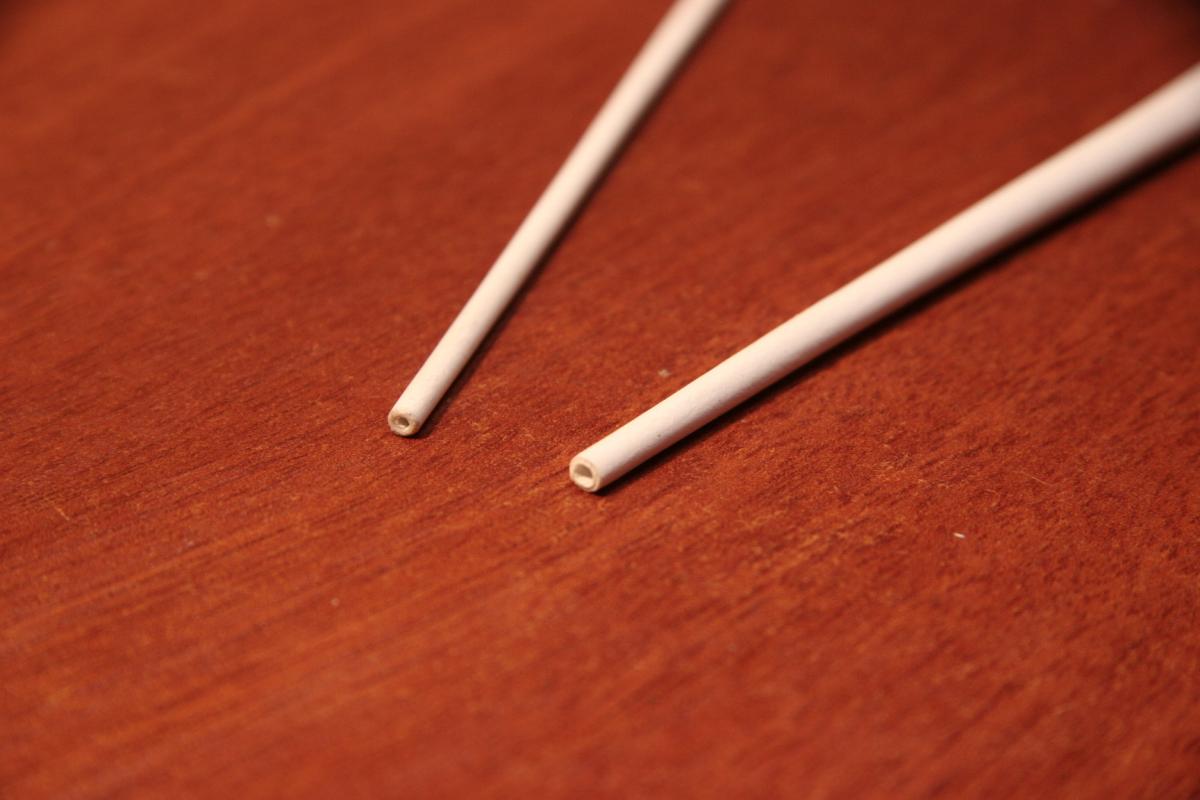

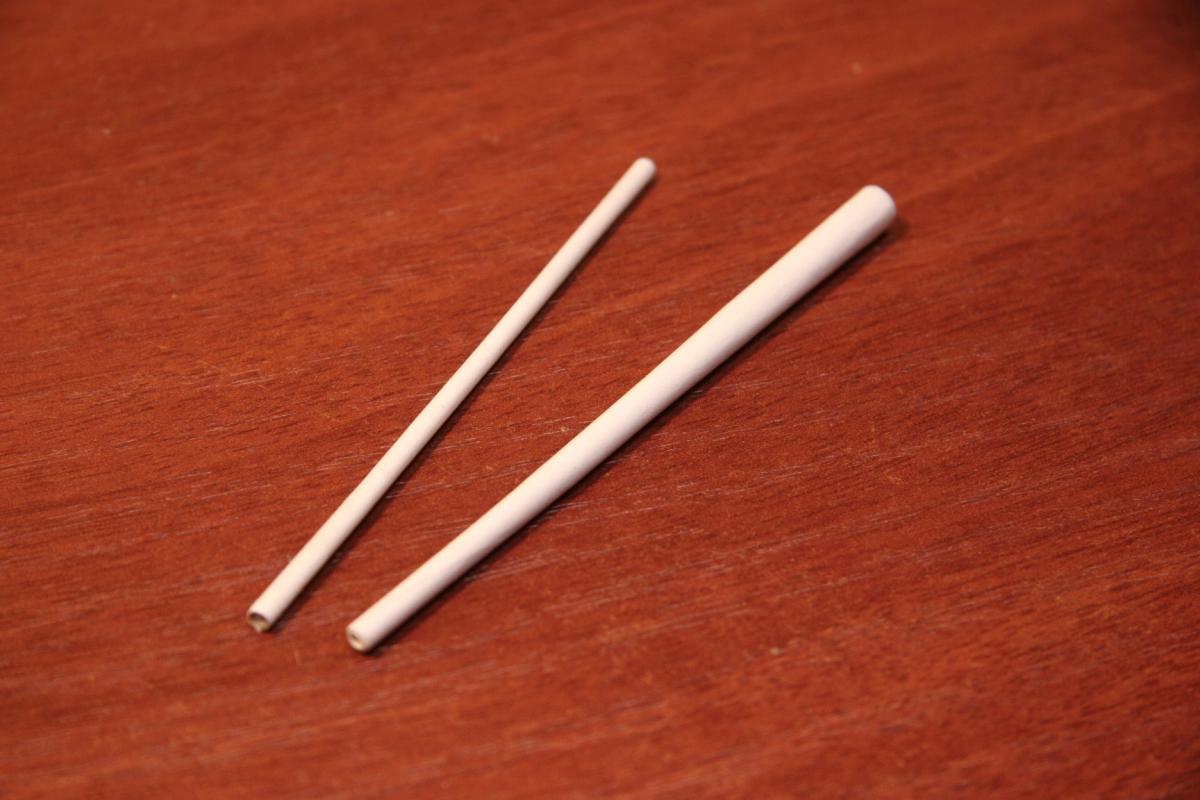

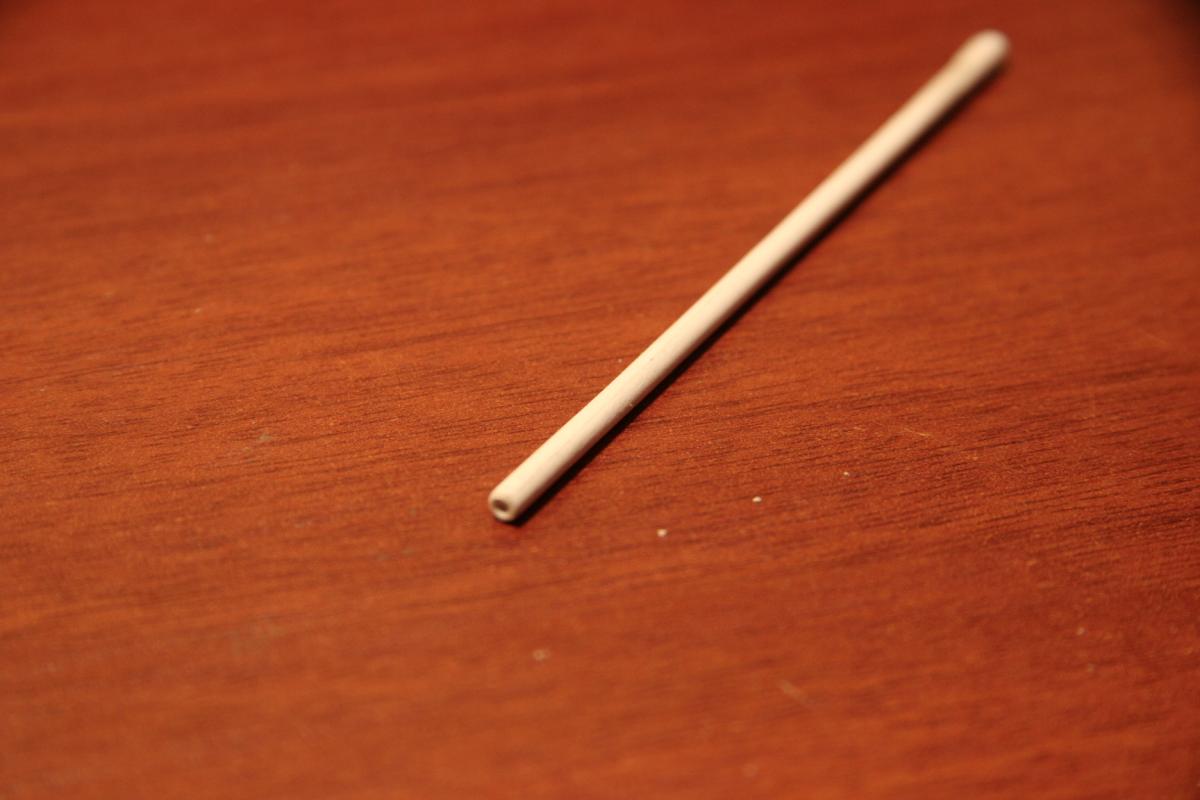

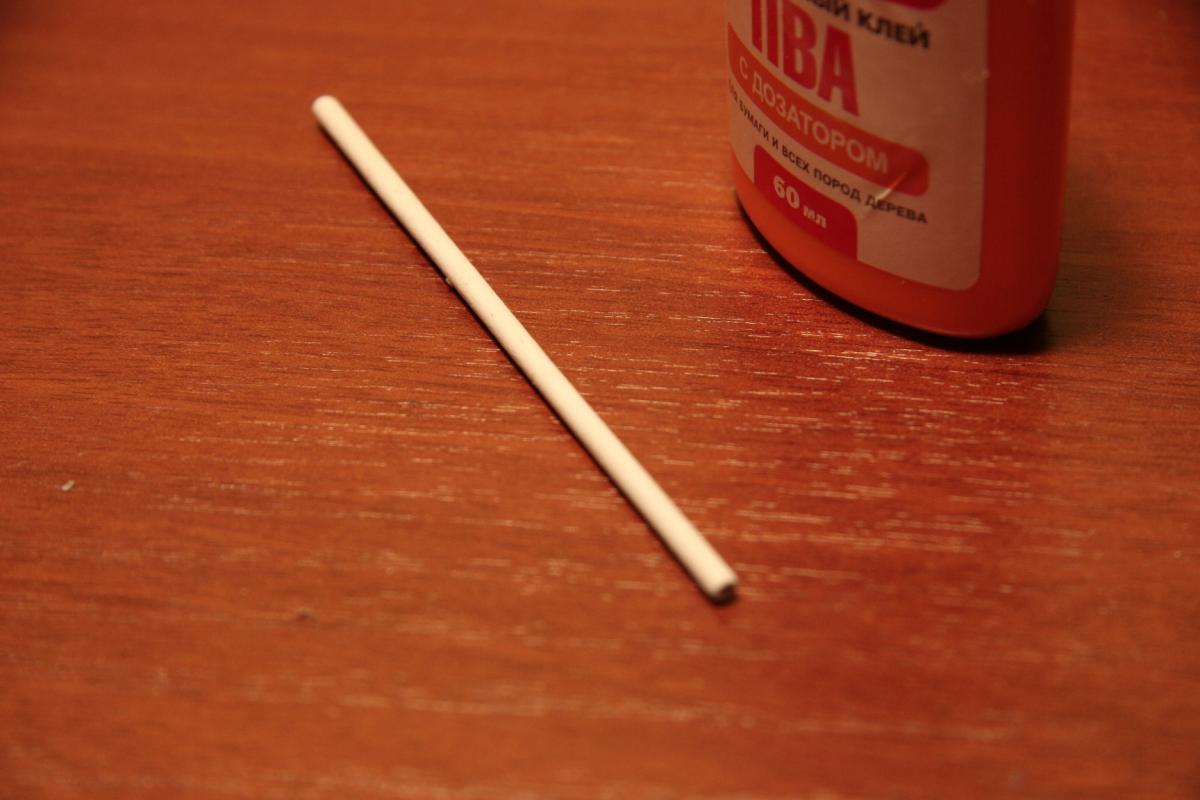

готовый результат

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-77916500-1414655357_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-13947900-1414655361_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-13180597-0-06918700-1414655364_thumb.jpg

Изменено 30 октября, 2014 пользователем Ayrn

[anonym_6hvFqTnE7xci]

30 Окт 2014 - 10:58 пользователь Ayrn сказал:

проба изготовления бумажной "болванки" требуемой толщины/длины
прямой цилиндр ... конусообразный







важный момент плотный... ровный...  цилиндр можно получить как раз многократным раскатыванием (движение по направлению скручивания)
делал между двумя ладошками (позволяет контролировать и чувствовать степень нажима) ... сфотографировал на столе
зашкуривание и последущее промазывание ПВА сделал исключительно из экспериментальных соображений
чем тоньше бумага (меньше плотность) .. тем легче сворачивается плотная трубочка

готовый результат


Ну это понятно, я почти так же делаю, только раскатываю используя тоненькую книгу с твердой обложкой, так давление получается равномерным. Однако спасибо за инструкцию, новичкам она пригодиться, правда не все читают и продолжают поражать меня кривыми стволами...



Вопрос был в другом: Как вот из такой детали, не отрезая ее на части, собрать полноценный красивый ствол танка?:
http://s008.radikal.ru/i305/1410/7c/f9400884fbcc.png

Изменено 30 октября, 2014 пользователем Гость

[gralexxl]

30 Окт 2014 - 14:29 пользователь ghostinferno_1 сказал:



Вопрос был в другом: Как вот из такой детали, не отрезая ее на части, собрать полноценный красивый ствол танка?:


Вырезать, скрутить, начиная с левого края, промазать всю обратную сторону клеем и склеить.

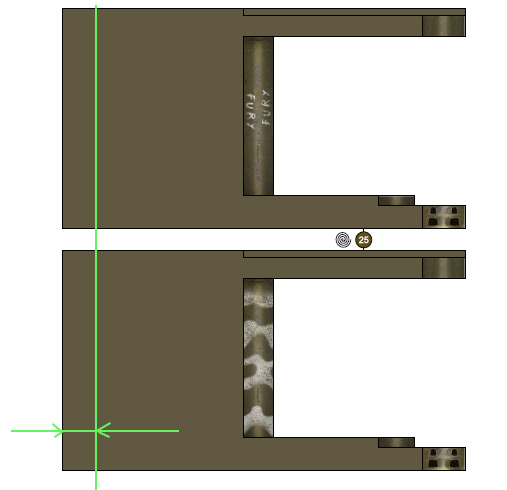

Если у вас не получается скрутить ОЧЕНЬ плотно начало ствола, можно применить одну хитрость, просто отрезать часть основного фона (примерно 1-1,5см).

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-4861458-0-60560500-1414672611_thumb.jpg

[gralexxl]

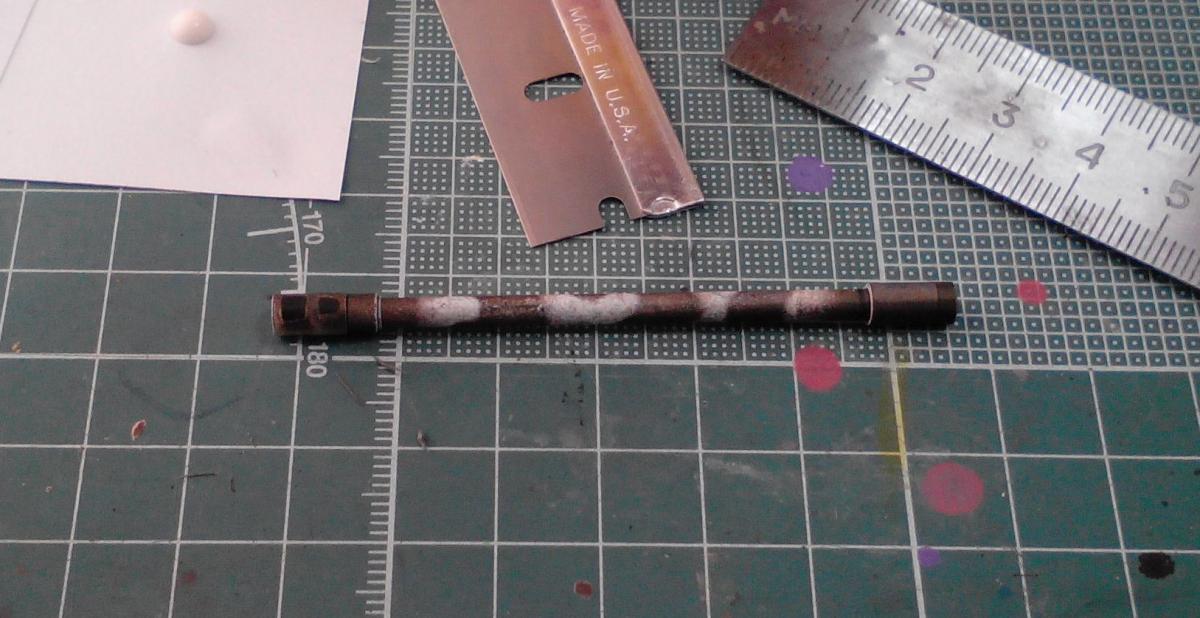

P.S. Вот этот ствол собран только что на рабочем месте (лезвие, линейка, клей..всё), вроде не кривой http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/wink.gif

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-4861458-0-42351900-1414672768_thumb.jpg

Пардон за качество фото, снято телефоном.

[StrelecRUS]

30 Окт 2014 - 14:29 пользователь ghostinferno_1 сказал:

Ну это понятно, я почти так же делаю, только раскатываю используя тоненькую книгу с твердой обложкой, так давление получается равномерным. Однако спасибо за инструкцию, новичкам она пригодиться, правда не все читают и продолжают поражать меня кривыми стволами...



Вопрос был в другом: Как вот из такой детали, не отрезая ее на части, собрать полноценный красивый ствол танка?:
http://s008.radikal.ru/i305/1410/7c/f9400884fbcc.png



По моему как раз из такой детали и проще собрать ствол, я для своих танков стараюсь тока такие и делать. Вообщето длина намотки расчитана с учётом толщины бумаги (ребята над моделями работают не глупые))) и если основу ствола намотать на нужный диаметр, то ствол получается изумительно ровный, клея тока надо по минимому и не сразу мазать, а тока после формирования ствола.

[EarThbAll]

Сразу видно - ПРОФЕССИОНАЛЫ! http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/papka.gif
Не то, что я http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_crab.gif
Сколько не пытался, еще на стволах с одним утолщением, никак не получалось. То середина провалится, то края расползутся. А начнешь клеить совсем беда. http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_ohmy.gif Вот и пришлось "изобретать" http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif



Изменено 30 октября, 2014 пользователем EarThbAll

[anonym_6hvFqTnE7xci]

30 Окт 2014 - 21:29 пользователь EarThbAll сказал:

Сразу видно - ПРОФЕССИОНАЛЫ! http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/papka.gif
Не то, что я http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_crab.gif
Сколько не пытался, еще на стволах с одним утолщением, никак не получалось. То середина провалится, то края расползутся. А начнешь клеить совсем беда. http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_ohmy.gif Вот и пришлось "изобретать" http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif



Такая же беда http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_crab.gif

[gralexxl]

30 Окт 2014 - 21:29 пользователь EarThbAll сказал:

Сколько не пытался, еще на стволах с одним утолщением, никак не получалось. То середина провалится, то края расползутся. А начнешь клеить совсем беда. http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_ohmy.gif Вот и пришлось "изобретать" http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif



Скрутить основную часть, склеить, потом накрутить утолщения и склеить. Вроде всё.

[gralexxl]

Остается 2,5 часа до окончания приема работ на конкурс!

Работы поступившие после 23:59 (по мск) допущены к конкурсу не будут.

[varjag2009]

Доброго вечера коллеги! Опишу способ позволяющий делать трубочки ровные и аккуратные, без заломов и лишний ободранности. Без зашкуривания и перекраса. Этим способом делаю трубочки от 0.2 мм до....)))Кстати, на моей модели ствол скручен из бумаги 160г/ м² ....

1.вырезаете заготовку из общего листа с припуском на полсантиметра сантиметр больше с каждой стороны

2.необходимы стержни, лучше металлические разных диаметров....от 5мм и до 2-1мм( могут быть трубки, куски антенн, спицы для вязания, всё что угодно)

3.укладываете заготовку лицевой стороной вниз  себе на ладонь и постепенно , придавливая трубочку, начинаете водить вдоль заготовки

4.меняете трубочки от большего диаметра к меньшему

5.когда заготовка скручивается в рулон, в зависимости от необходимого диаметра либо останавливаетесь,либо, если необходим меньший диаметр или совсем скрутка делаем следующие:

- на тонком стержне,плотно прижав край заготовки к стержню,положив деталь и стержень на коврик,стол( у кого что в наличии), продолжаете накатывать, скручивая.

-опять таки уменьшая диаметр стержней.

6.когда нужный диаметр достигнут......разворачиваете заготовку и вырезаете саму деталь по контуру,тем самым, разбитые и разлохмаченные края остаются в вне поля детали + именно сама деталь имеет нормальную скрученность и размягчение волокон.

7. прокрашиваете торцы

8. начинаете скручивать периодически промазывая тонкой полоской клея

9. когда закончили крутить основной цилиндр, "уши" каждое накручивается отдельно!!!! и подклеиваются в конце

10. ПОКА СКРУЧИВАЕТЕ ПРИ СКЛЕИВАНИИ ВНИМАТЕЛЬНО СЛЕДИТЕ ЗА РОВНОСТЬЮ КРАЯ, НЕ ДОПУСКАЙТЕ НАМАТЫВАНИЯ НА КОНУС.

[perepe4atnikov]

как много участников.

значительно больше, чем в предыдущем месяце.

кстати, возник вопрос: исходя из каких соображений модель в БК лишилась задней части защитного "воротника"? вроде бы не слишком сложная деталь

Изменено 31 октября, 2014 пользователем perepe4atnikov

[anonym_0WVTEX5Rnt4I]

31 Окт 2014 - 21:11 пользователь perepe4atnikov сказал:

как много участников.

значительно больше, чем в предыдущем месяце.

кстати, возник вопрос: исходя из каких соображений модель в БК лишилась задней части защитного "воротника"? вроде бы не слишком сложная деталь



"Минимализьм" в  БК это наше все.

[anonym_6hvFqTnE7xci]

2 Ноя 2014 - 12:03 пользователь gralexxl сказал:

В связи с очень небольшим опозданием, а также в связи с тем, что участников и моделистов не так много, работы sviridovs и bmaxitos  допущены к участию.



Согласен с этим решением, работы достойны похвалы. Однако прошу впредь за такое наказывать. Времени было достаточно и я уверен что работа была закончена за долго до того как она была выложена. Не вижу никакой причины не выставлять работу хотя бы там на 15-30 минут раньше, если уж такая прям секретная информация. Изменено 2 ноября, 2014 пользователем Гость

[The_War_Maker]

Простите если не там вопрос задаю. Когда выкладывал работу столкнулся с проблемой, не смог спрятать под один спойлер все дополнительные фотографии, не получилось выделить их все разом, и как результат каждая под отдельным спойлером. Что я сделал не так, или как надо было сделать?

[gralexxl]

03 Ноя 2014 - 00:35 пользователь The_War_Maker сказал:

Простите если не там вопрос задаю. Когда выкладывал работу столкнулся с проблемой, не смог спрятать под один спойлер все дополнительные фотографии, не получилось выделить их все разом, и как результат каждая под отдельным спойлером. Что я сделал не так, или как надо было сделать?



Выделить верхнее фото, зажать клавишу Shift и стрелкой на клавиатуре ↓ "вниз"  выделить остальные фото, после чего нажать кнопку "скрытый текст".



P.S. В связи  с техническими работами на форуме результаты конкурса по "Шерману" будут подведены и опубликованы во вторник-среду.

[EarThbAll]

31 Окт 2014 - 20:12 пользователь varjag2009 сказал:

1.вырезаете заготовку из общего листа с припуском на полсантиметра сантиметр больше с каждой стороны



+1. Хорошая идея. Надо попробовать.

[anonym_6hvFqTnE7xci]

Вопрос по предстоящим конкурсам: А можно собрать бронекоробочку используя окраску от макета танка?

[gralexxl]

05 Ноя 2014 - 00:48 пользователь ghostinferno_1 сказал:

Вопрос по предстоящим конкурсам: А можно собрать бронекоробочку используя окраску от макета танка?

"Не разрешается полная перекраска модели (например нанесение другого камуфляжа). Небольшие изменения (например смена опознавательных знаков) допустимы."

[anonym_6hvFqTnE7xci]

05 Ноя 2014 - 09:23 пользователь gralexxl сказал:

"Не разрешается полная перекраска модели (например нанесение другого камуфляжа). Небольшие изменения (например смена опознавательных знаков) допустимы."

Я прочел это условие, однако стоило бы уточнить, потому что можно ее понять по разному. Например я понял что нельзя окрасить танк в другой камуфляж, которого допустим я придумал, то есть другого, не разработанного ВГ. И я думал что использовать окраску с "Макета танка" разрешено, ведь ВГ ее сделал. К тому же когда появилась новость о новой серии бумажных моделей, там было сказано, что можно используя детали от макета танка усложнить бронекоробочку, и наоборот упростить макет танка используя детали с бронекоробочки. Вот и получается такой конфуз...



Можно было бы дополнить условие вот так, тогда вопросов не было бы:

"Не разрешается полная перекраска модели (например нанесение другого камуфляжа, кроме камуфляжа БК). Небольшие изменения (например смена опознавательных знаков) допустимы."

Изменено 5 ноября, 2014 пользователем Гость
