Т-34-85 от Dragon 1/35

[Relost]

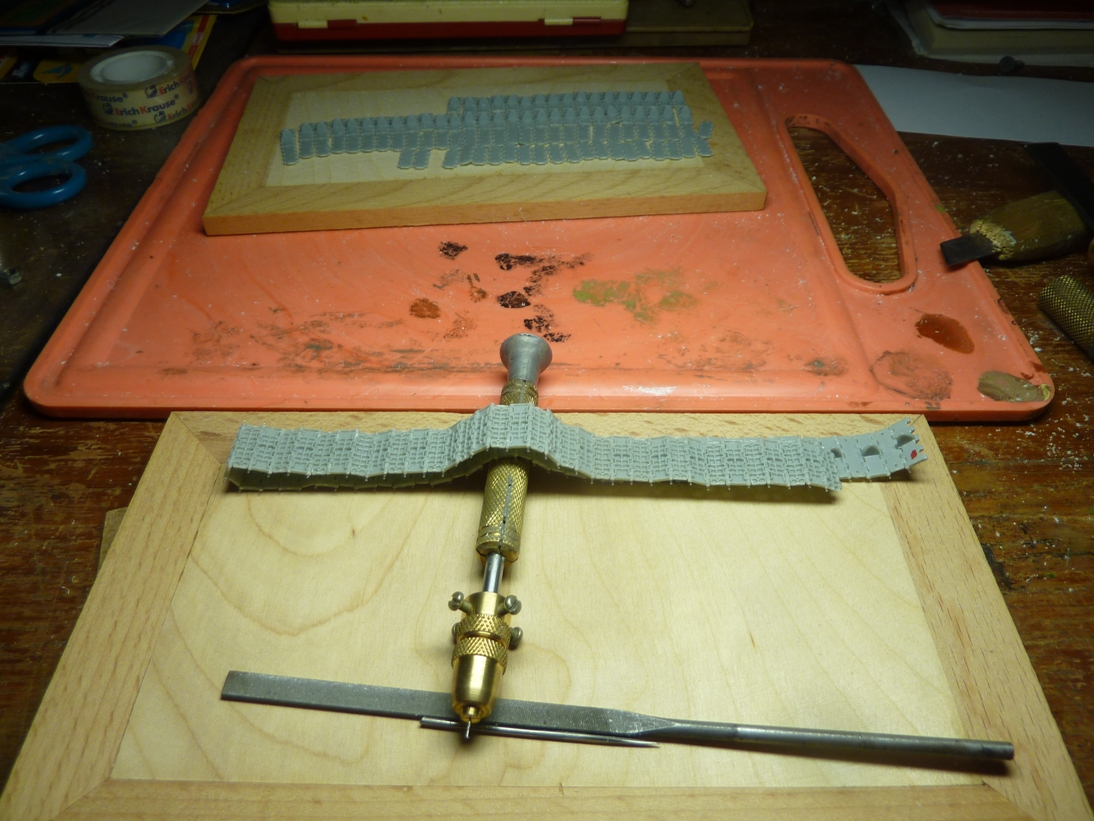

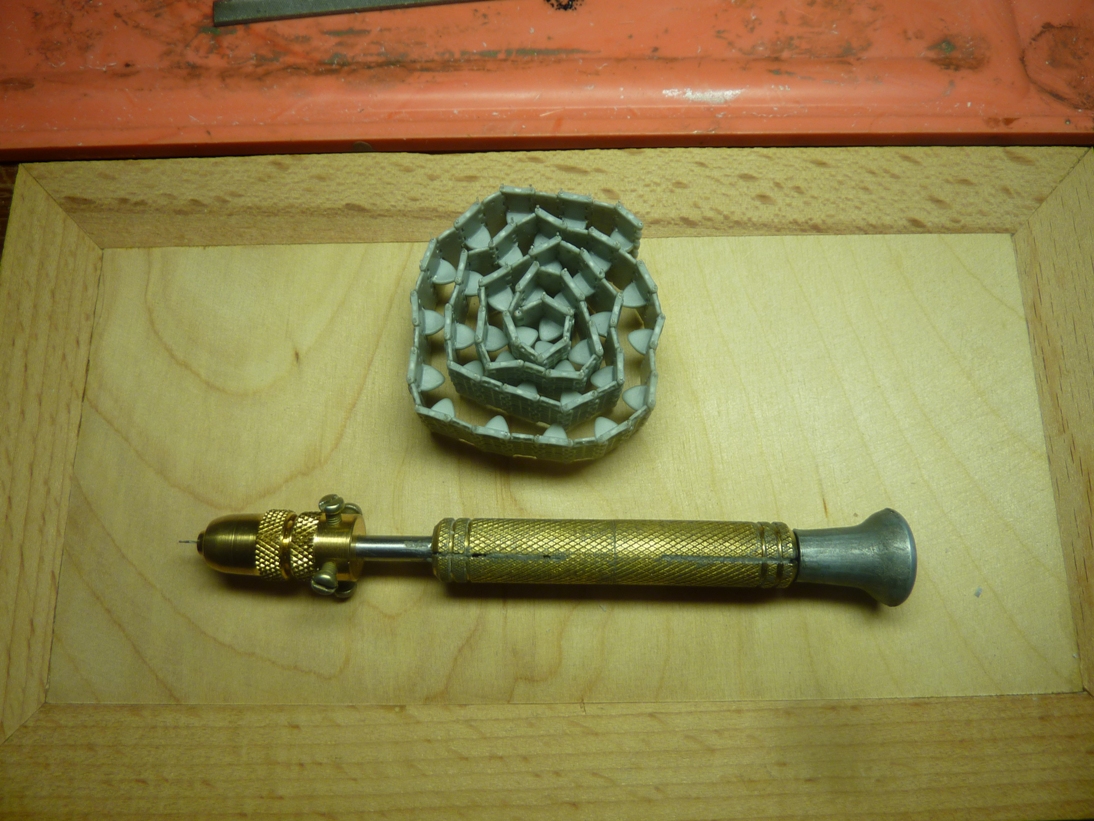

Немного о проделанной работе - наколол, просверлил, наживил, отрезал - повторить много раз http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_harp.gif

и как результат - гусеница!!!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-45422200-1410638576_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-82501900-1410638581_thumb.jpg

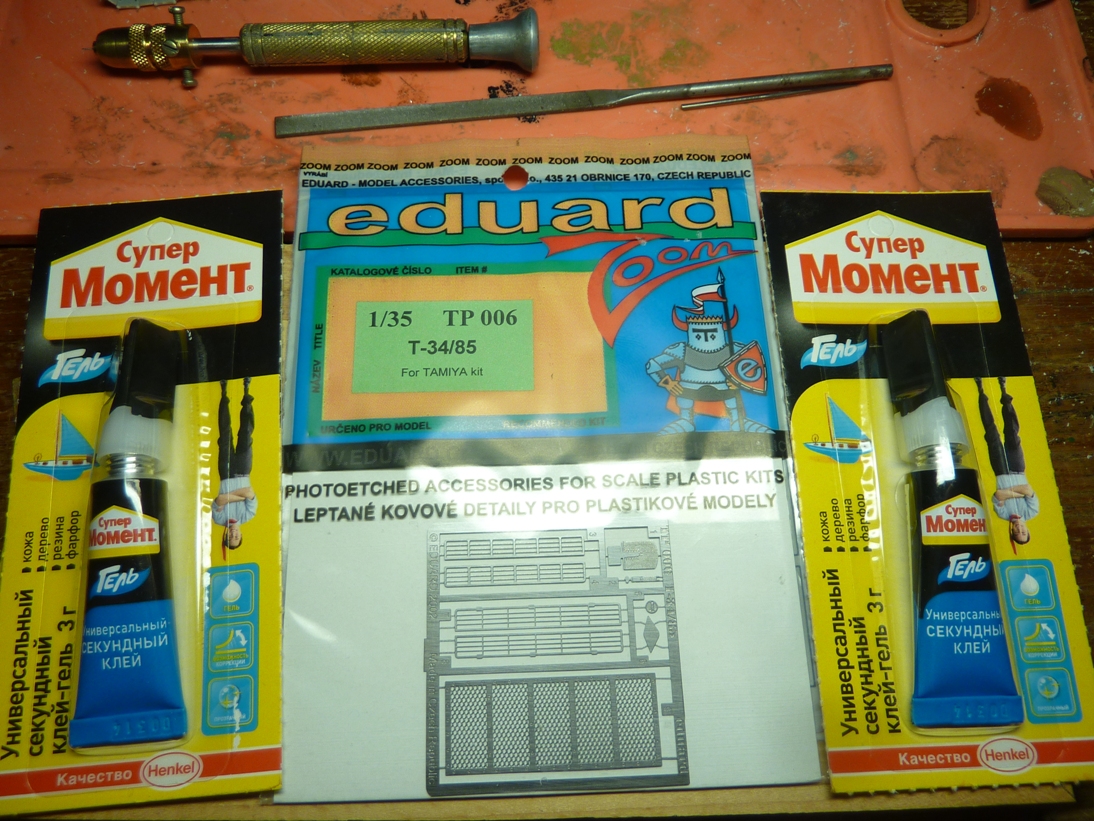

и еще маленький приятный момент

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-17335600-1410638627_thumb.jpg



Вопрос к залу - сколько должно быть траков в гусенице, по одним данным 72 по другим 74, если у кого есть такая модель, сколько у вас?

[RenamedUser_6803669]

Норм клей, сам таким пользовался.

А леска не сильно с торцов трака выступает?

[Ayrn]

Леска может позволить несколько другое извращение...



ход измышлизмов...

крайние отверстия на траках можно слегка расширить сверлом превышающим 0,4... допускаем 0,5-0,6.. (0,6 станд. отверстие для смолянных траков на пальцах)

леска не заклеиваться гелем... а концы просто расплавляются и легким нажимом пальцем расплющиваются и утапливаются в полученное расширенное отвертие

в результате повторения процедуры с другой стороны - получаем без клеевое и не выпадающее соединение

понимаю конечно что трудно, ... но в сравнении с уже проделанной работой по ручному высверливанию всех траков ... практически забава



[Relost]

Леска торчит временно, буду обрезать и клеить когда соберу обе гусеницы.

14 Сен 2014 - 04:54 пользователь Ayrn сказал:

Леска может позволить несколько другое извращение...



ход измышлизмов...

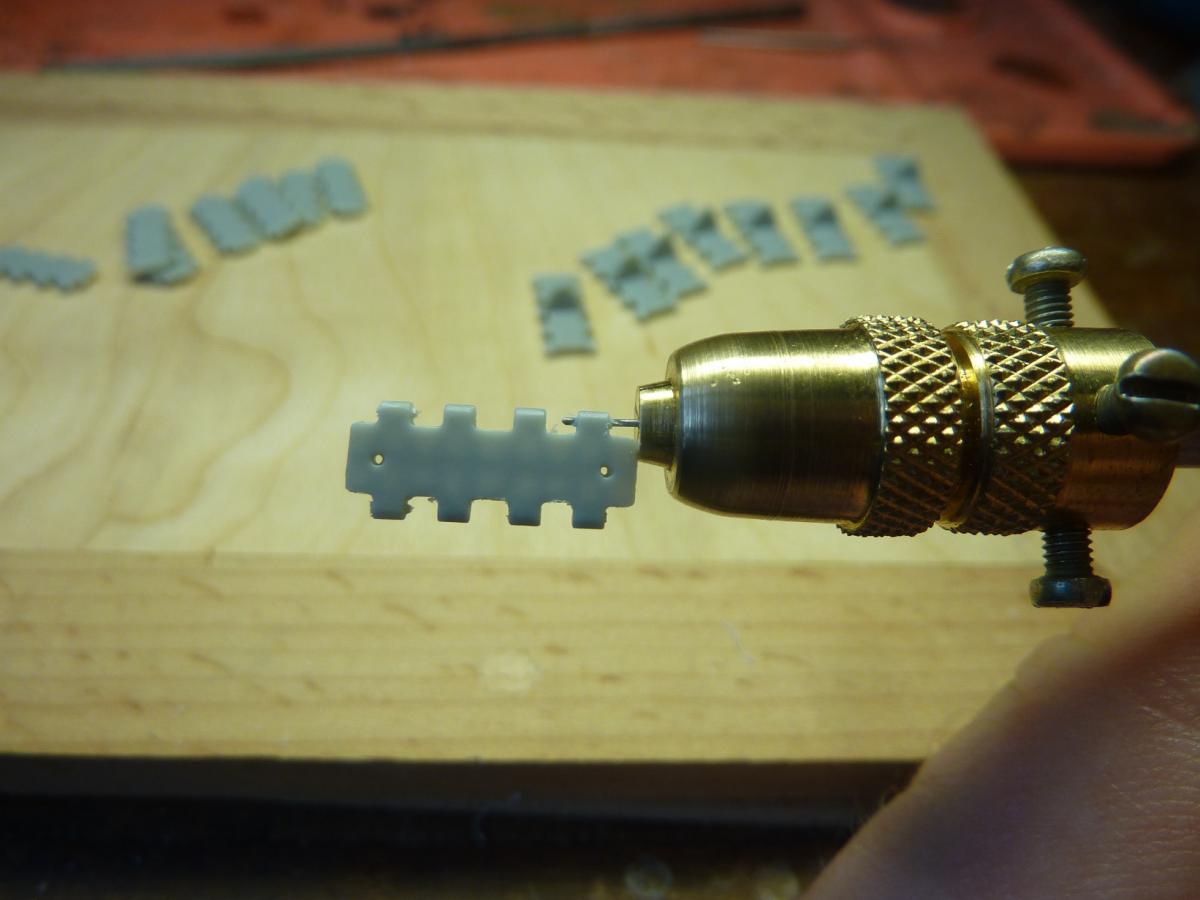

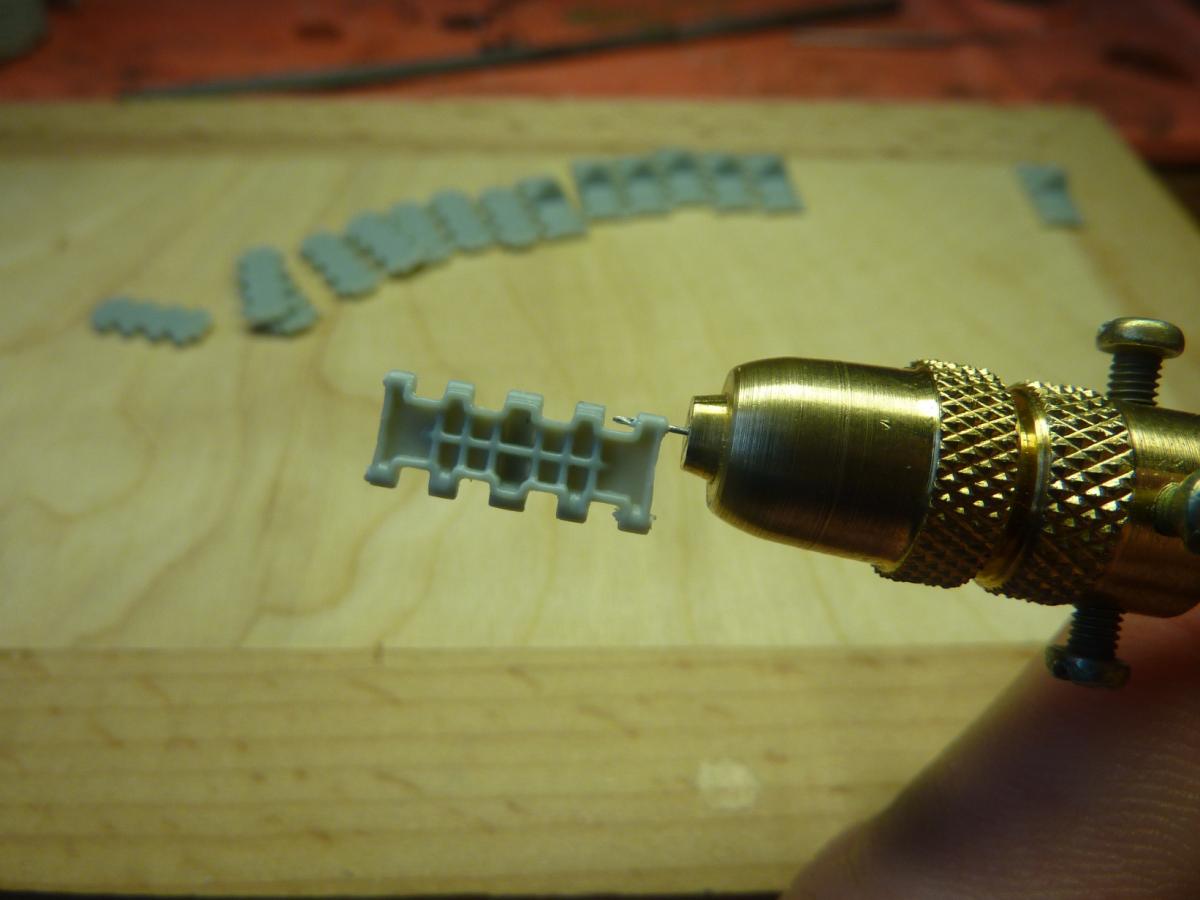

Это все хорошо, если сверлить траки на сквозь, но увы это не реально, сверло тонкое, гнется (да и пластиковый трак тоже гнется в руках) и малейшее отклонение ведет к потере центра, плюс слишком длинное сверло легко сломать. Опытным путем я пришел к выводу, что оптимально сверлить только первые проушины на траке, и вставлять леску как полу-пальцы.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-77707300-1410758949_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-01381300-1410758960_thumb.jpg

Сверло для этого достаточно выпустить чуть больше чем необходимо чтобы просверлить проушину на траке без гребня.

Конструкция получается достаточно прочной, гусеницы будут принимать реалистичную форму, а учитывая что модель будет статичной этого более чем достаточно.

[gralexxl]

Серьезный подход к гусям, оценил!

[OcCre]

15 Сен 2014 - 20:46 пользователь gralexxl сказал:

Серьезный подход к гусям, оценил!



Добро пожаловать в когорту "маньяков"http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_teethhappy.gif

[Relost]

Микро обновление темы.

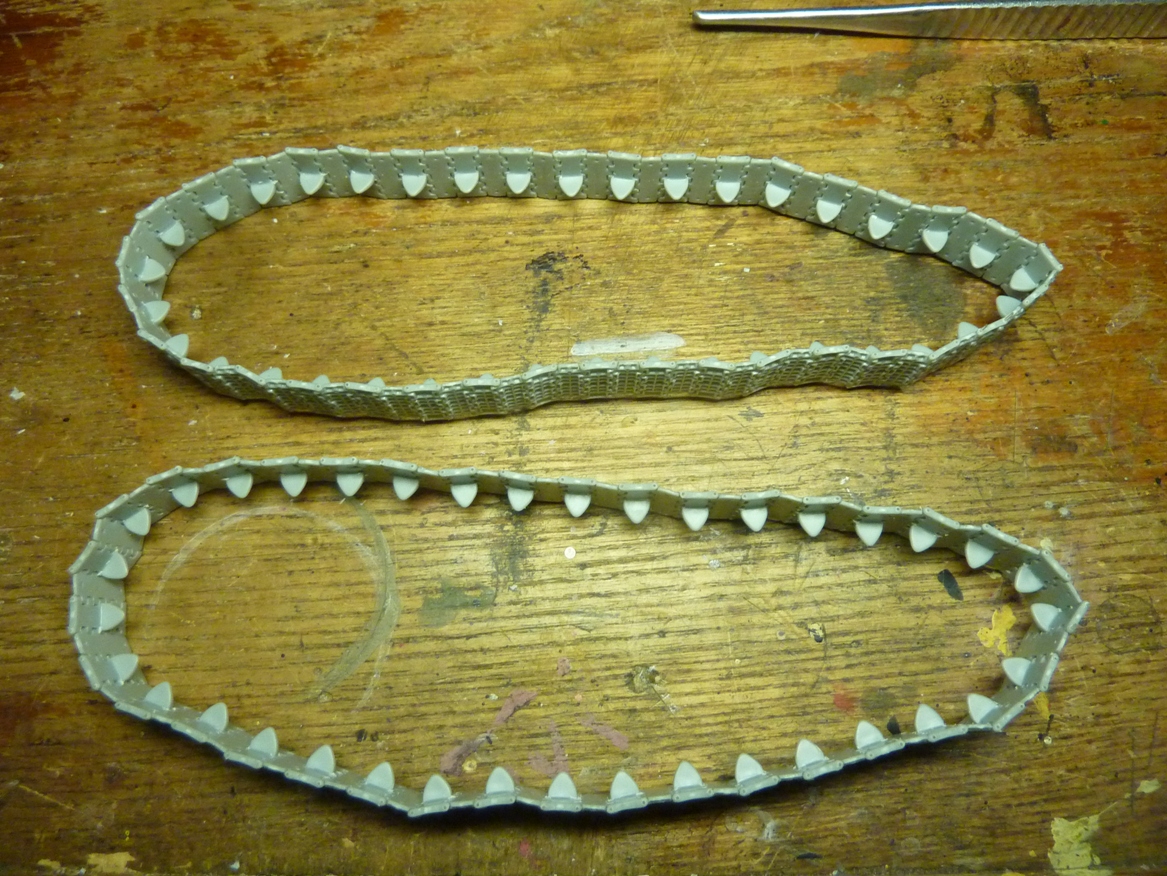

Закончил эпопею по сборке гусениц. В общем, по времени, получилось где то  девять вечеров по два часа в среднем, перки усидчивость и терпения прокачал на 100% http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_trollface-3.gif

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-32315100-1411149707_thumb.jpg



[anonym_DumbZshFqQjj]

Молочага! Всегда приятно одержать победу, в этом "бою" победа твоя без сомнений! )))

[RenamedUser_6803669]

19 Сен 2014 - 18:10 пользователь Relost сказал:

Микро обновление темы.

Закончил эпопею по сборке гусениц. В общем, по времени, получилось где то  девять вечеров по два часа в среднем, перки усидчивость и терпения прокачал на 100% http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_trollface-3.gif

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-32315100-1411149707_thumb.jpg



Внушает...

[Relost]

И так, продолжаем садо-мазо модернизацию.

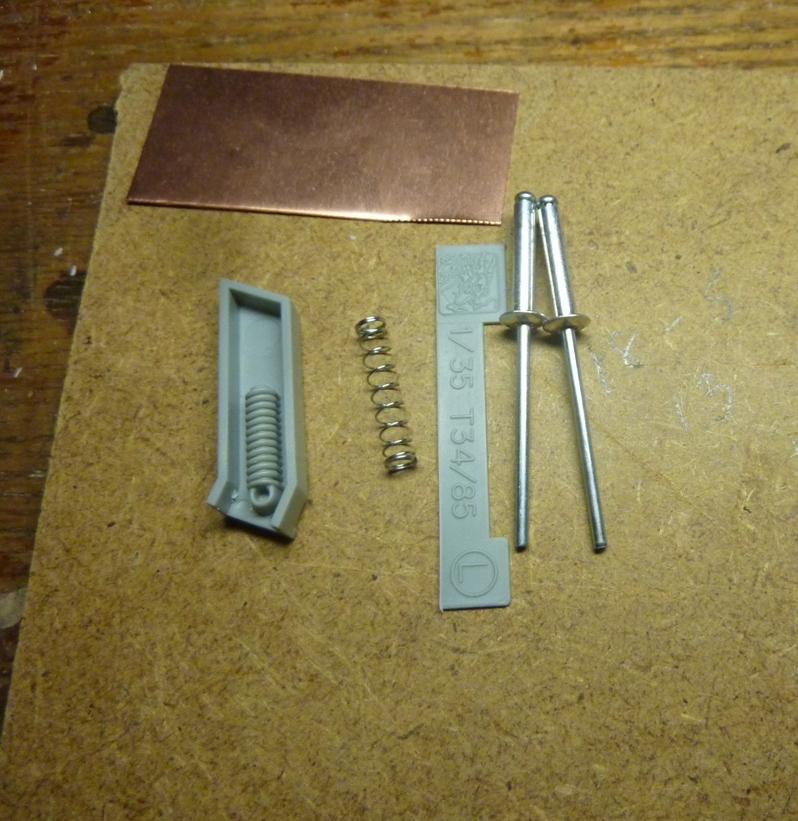

Для создания работающей подвески "Кристи" необходимо сделать пружинный амортизатор.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-32867600-1411320835_thumb.jpg

Понадобиться:

Две клепки для метала

Пружина от авто ручки

Шахта амортизатора из набора

"Бирка" с литника

Кусок металла



1 - вырезать макет пружины их шахты

2 - при помощи "бирки" нарастить толщину шахты и сделать перегородки для крепления амортизатора

3 - сточить и обрезать клепки до требуемого размера чтобы закрепить пружину

4 - обрезать и обточить стержень от клепки

5 - нарезать на стержне резьбу, в куске клепки просверлить отверстие и нарезать резьбу

6 - из металла сделать опорную пластину

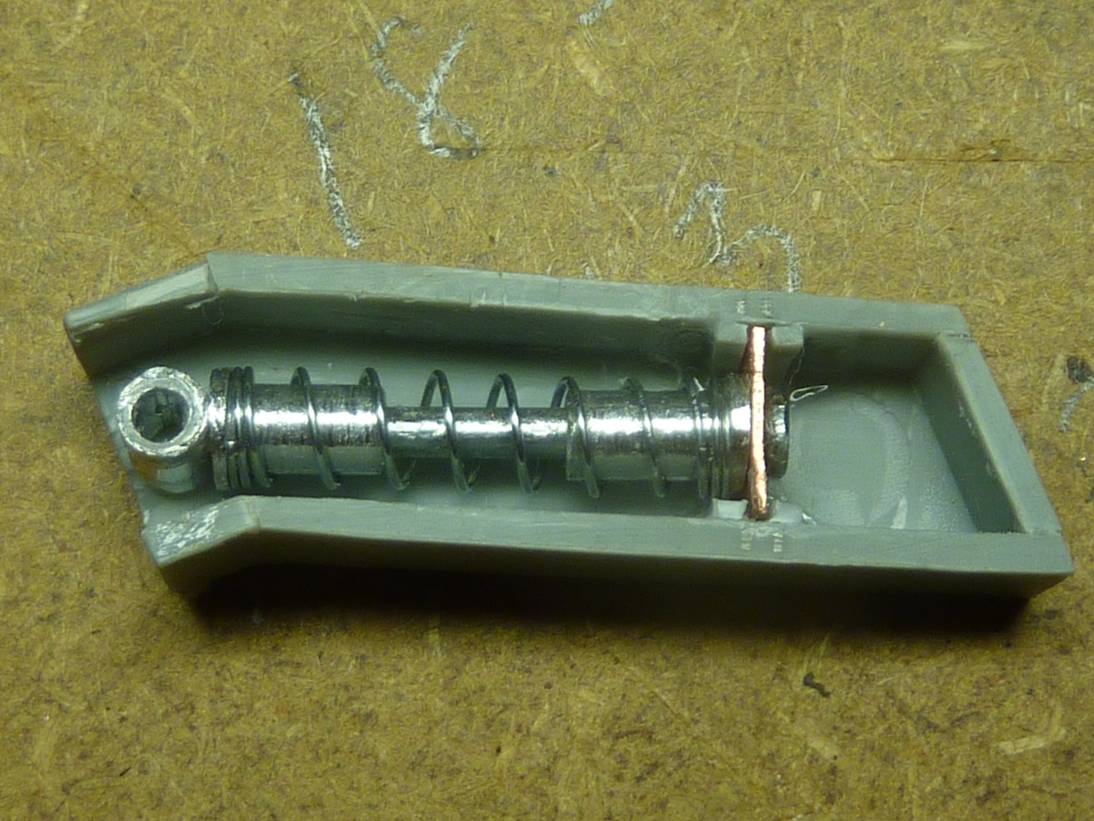

7 - собрать http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-07968600-1411321233_thumb.jpg

Один готов, осталось семь.http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_ohmy.gif

Если есть вопросы задавайте http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif



Изменено 21 сентября, 2014 пользователем Relost

[OcCre]

22 Сен 2014 - 03:42 пользователь Relost сказал:

И так, продолжаем садо-мазо модернизацию.

Для создания работающей подвески "Кристи" необходимо сделать пружинный амортизатор.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-32867600-1411320835_thumb.jpg

Понадобиться:

Две клепки для метала

Пружина от авто ручки

Шахта амортизатора из набора

"Бирка" с литника

Кусок металла



1 - вырезать макет пружины их шахты

2 - при помощи "бирки" нарастить толщину шахты и сделать перегородки для крепления амортизатора

3 - сточить и обрезать клепки до требуемого размера чтобы закрепить пружину

4 - обрезать и обточить стержень от клепки

5 - нарезать на стержне резьбу, в куске клепки просверлить отверстие и нарезать резьбу

6 - из металла сделать опорную пластину

7 - собрать http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-07968600-1411321233_thumb.jpg

Один готов, осталось семь.http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_ohmy.gif

Если есть вопросы задавайте http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif





Восхищен!

[Ayrn]

21 Сен 2014 - 23:42 пользователь Relost сказал:

И так, продолжаем садо-мазо модернизацию.

Для создания работающей подвески "Кристи" необходимо сделать пружинный амортизатор.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-32867600-1411320835_thumb.jpg ...  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-07968600-1411321233_thumb.jpg

http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_medal.gif ... Однако... Штырит и внушает... Браво

[Relost]

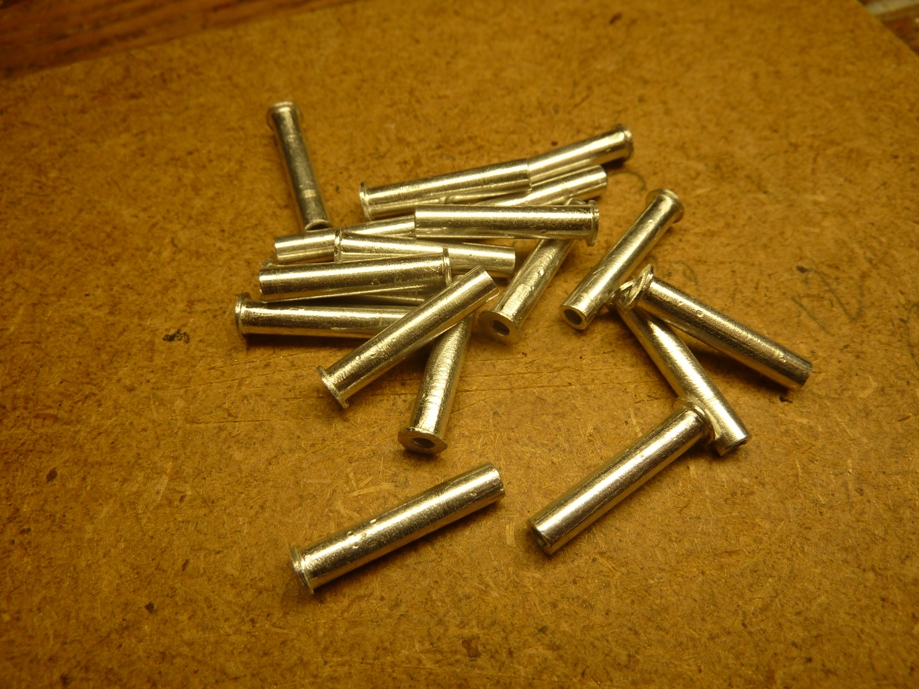

Процесс создания амортизаторов постепенно идет. Сегодня заготавливал опоры пружин из клепок,  и неожиданно обнаружил что при небольшой доработки они могут превратиться в гильзы от 100мм орудия http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_teethhappy.gif.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-58824200-1411760199_thumb.jpg

Как говорится, берите на вооружение кому надо.

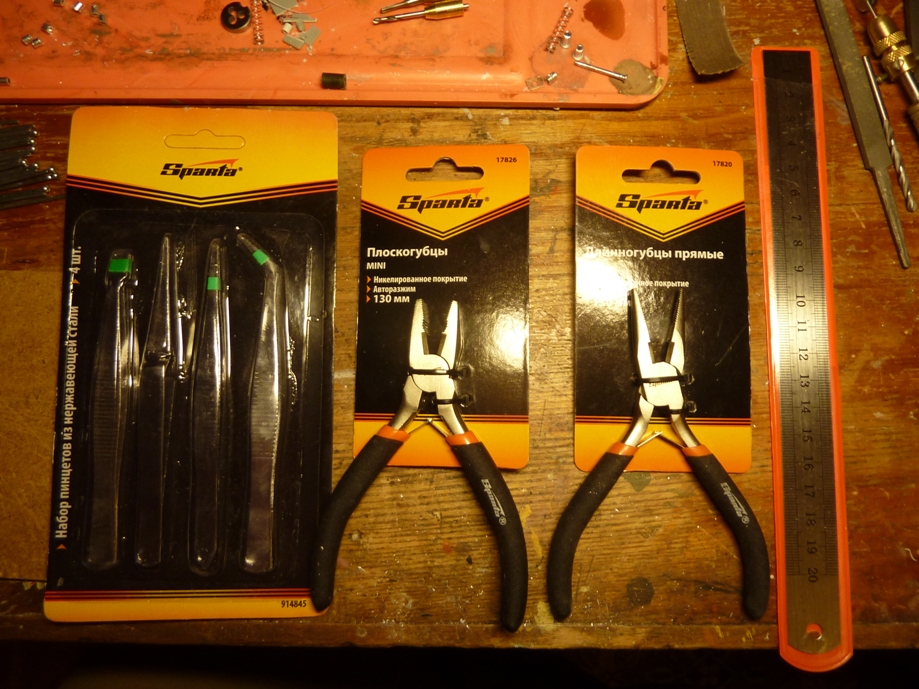

А еще обзавелся полезным инструментом, 240р за все http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_09_2014/post-2762874-0-62087500-1411760340_thumb.jpg

Изменено 26 сентября, 2014 пользователем Relost

[Relost]

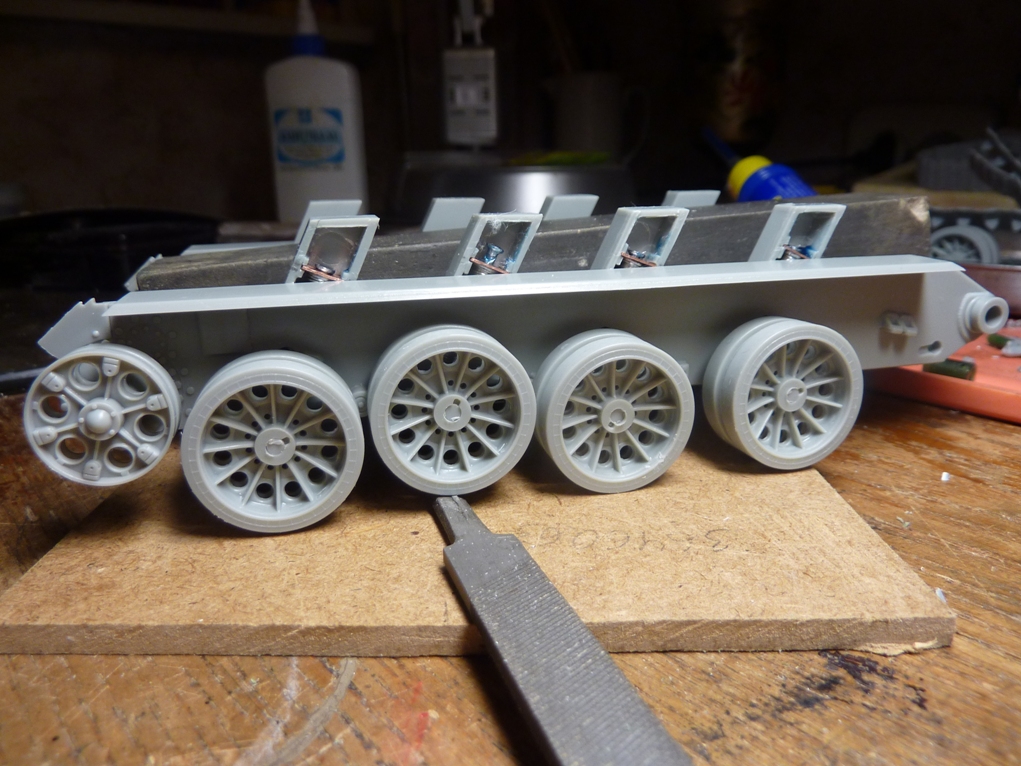

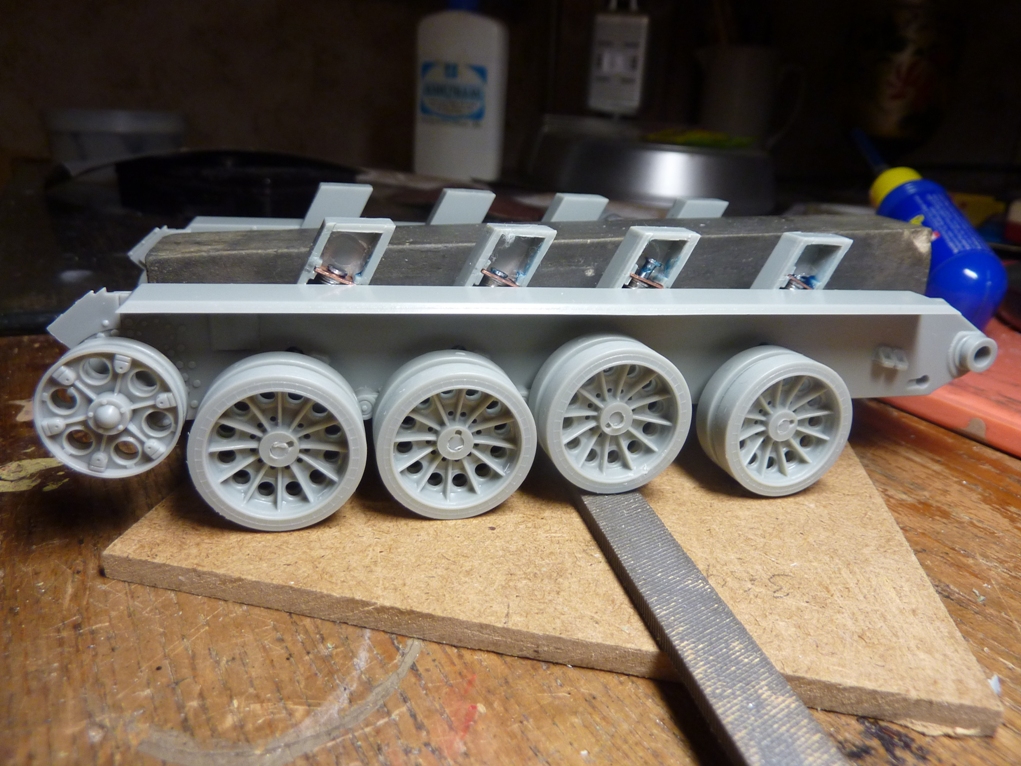

Ходовая прошла первые успешные испытания

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-2762874-0-07964600-1412279258_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-2762874-0-94770000-1412279267_thumb.jpg

На данный момент веса не хватает, пришлось нагрузить точильным камнем.

[Ayrn]

Эту страну не победить.... (это если одной фразой)



http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_medal.gif http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile-bajan2.gif



Ай да Пушкин... ай да (цензурное но широко употребляемое и литературное) сын!! ... (это если другой)



http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_great.gif

Изменено 2 октября, 2014 пользователем Ayrn

[OcCre]

03 Окт 2014 - 05:51 пользователь Relost сказал:

Ходовая прошла первые успешные испытания

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-2762874-0-07964600-1412279258_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2014/post-2762874-0-94770000-1412279267_thumb.jpg

На данный момент веса не хватает, пришлось нагрузить точильным камнем.



Увлекательный процесс однако

Я чувствую - толи еще будет!

[Rimid1024]

Здорово получилось! Теперь уж сам Бог велел использовать эту фичу в итоговом варианте. Надо только не забыть оставить точильный камень, думаю верх модели все-таки значительно легче :)

[Relost]

03 Окт 2014 - 06:47 пользователь Rimid1024 сказал:

Здорово получилось! Теперь уж сам Бог велел использовать эту фичу в итоговом варианте. Надо только не забыть оставить точильный камень, думаю верх модели все-таки значительно легче :)



И остаться без отличного камня??

По завершению модели добавлю балласт в корпус на недостающий вес, камень весить 150гр, так что в конце думаю буде нужно добавить около 100гр балласта.



P.S. Примерил гусеницы, в итоге получается 74 трака, хотя по всем мануалам у танка 1944г выпуска должно быть 72, вот такая особенность этого набора http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif

Изменено 3 октября, 2014 пользователем Relost

[gralexxl]

03 Окт 2014 - 07:31 пользователь Relost сказал:



И остаться без отличного камня??

По завершению модели добавлю балласт в корпус на недостающий вес, камень весить 150гр, так что в конце думаю буде нужно добавить около 100гр балласта.



P.S. Примерил гусеницы, в итоге получается 74 трака, хотя по всем мануалам у танка 1944г выпуска должно быть 72, вот такая особенность этого набора http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_Default.gif

А все очень просто, погрешности изготовления каждого трака с масштабе 1/35 вылазят в изменение количества траков. Т.е проще говоря, увеличение длины одного трака на 0,1 (!!!) мм вылазят в 7,5 мм на ленту! Может и в минус быть.

[Relost]

03 Окт 2014 - 11:34 пользователь gralexxl сказал:

А все очень просто, погрешности изготовления каждого трака с масштабе 1/35 вылазят в изменение количества траков. Т.е проще говоря, увеличение длины одного трака на 0,1 (!!!) мм вылазят в 7,5 мм на ленту! Может и в минус быть.



Не стоит забывать что ведущее колесо цепляется за гребни, по этой причине количество траков должно быть четным, то есть нельзя варьировать +/- один трак.

Думаю что это все таки неточность производителя.

Пользователь сказал:

 Гусеницы Т-34 — стальные, гребневого зацепления, состоявшие из чередовавшихся гребневых и «плоских» траков. На машинах ранних выпусков гусеница имела ширину в 550 мм и состояла из 74 траков, на машинах более поздних выпусков гусеница имела ширину 500 мм, а число траков в ней сократилось до 72.

 Масштабная ширина соответствует 500мм при 74 траках. Понятно что к такой мелочи придираться смешно, просто будущим строителям на заметку http://cdn-frm-eu.wargaming.net/4.2/style_emoticons/wot/Smile_glasses.gif
