Т - 43, Modelist, 1/35

[Ayrn]

06 Апр 2014 - 00:28 пользователь Alex_Dan сказал:



честно говоря, когда что то очередной раз начинаю - говорю себе что буду собирать из коробки

 ...хееее... в этом месте мне вспомнился бородато-бАянный анек про старого дворника и партийного функционера

Осень ... аллея ... памятник Карлу Марксу ... Дворник метёт листву ... мимо идет партийный функционер с портфелем .. и хлоп встал как вкопанный
глядь на памятник ... гладь на дворника ... опять на памятник опять на дворника похожь как две капли воды .. такая же окладистая борода ... только шапка ушанка передник грубого материалу ...рукавицы и метла в руках ...... ну и возмущаясь говорит:
- Ну как же вы товарищ ... ну нельзя же так! ... Памятник вождю мирового пролетариата!!
... и ты дворник и с такой же бородой ... Не порядок .. надо бы немедленно сбрить и не позорить вождя!!

на что дворник ему и отвечает...
- Бороду то я сбрею... Умище вот куда девать??!!


Изменено 6 апреля, 2014 пользователем Ayrn

[Ayrn]

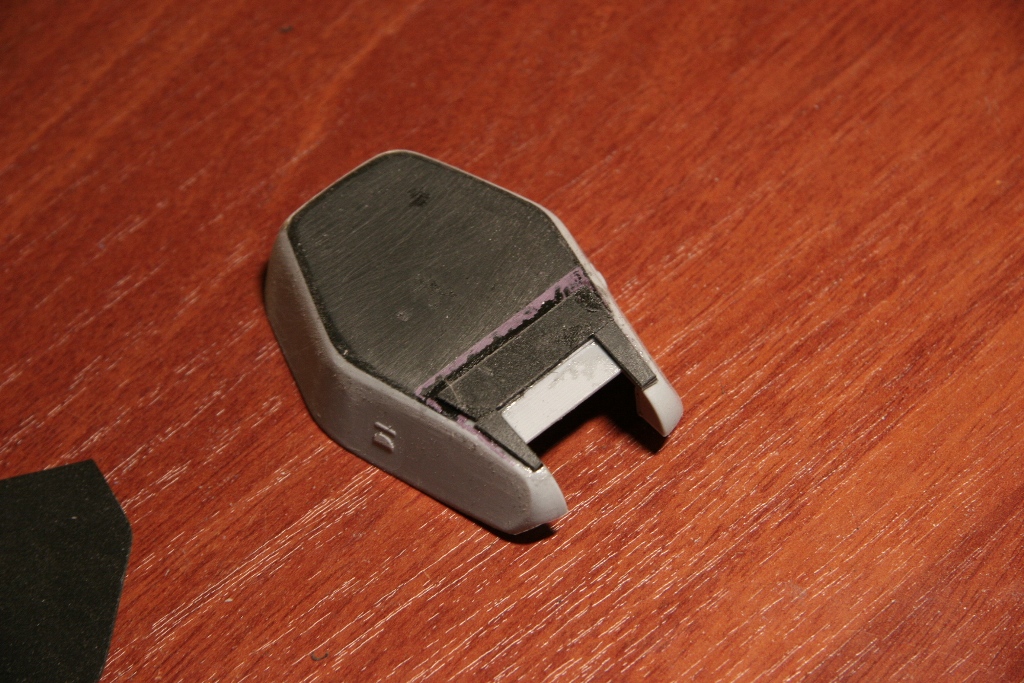

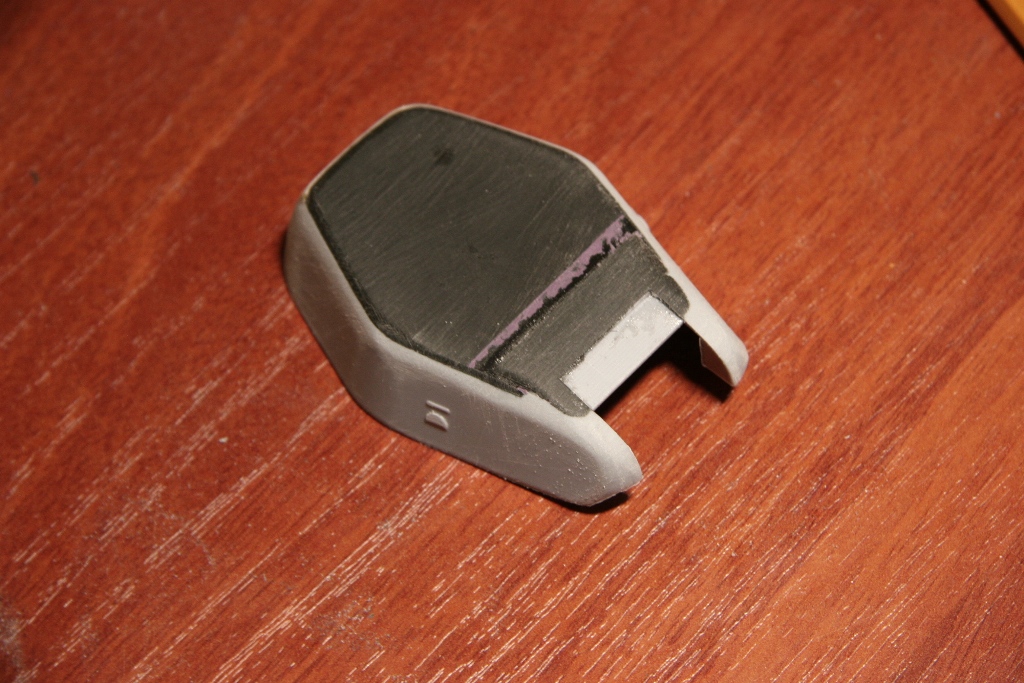

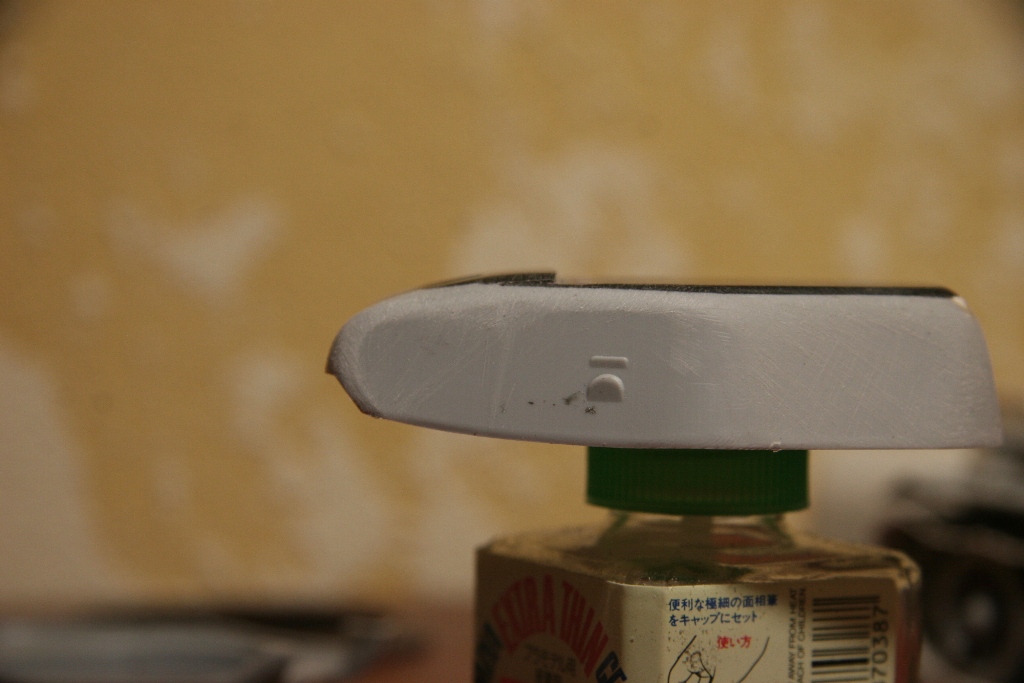

... установил по месту верхний лист и для правильной и историчной формы недостающий участок доклеил из обрезков специально ломая грань для зачистки

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-68835700-1396785609_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-04607600-1396785617_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-22531700-1396785632_thumb.jpg

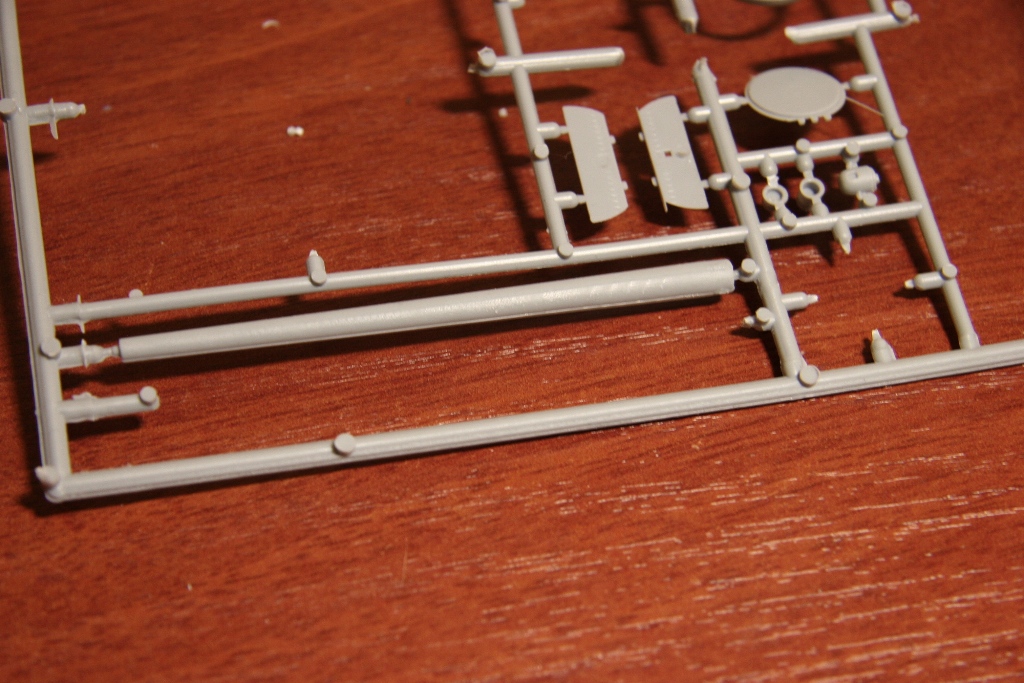

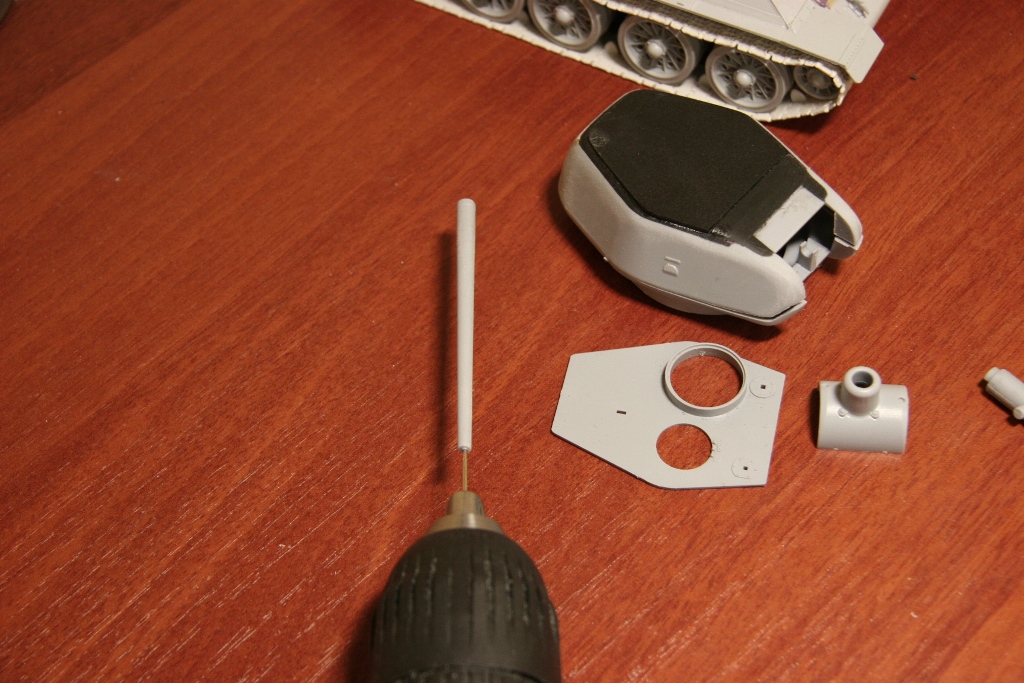

производитель конечно же "порадовал" цельно-литыми стволами в ассортименте ... однако пипочка на дуле подчеркивающая его полую структуру ... настолько оказалась куцая что совсем не понятно что получается в итоге ... поэтому решил все же привести в порядок путем высверливания и растачивания под адекватный размер

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-58129500-1396785726_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-50024400-1396785732_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-51759500-1396785741_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-78147900-1396785747_thumb.jpg

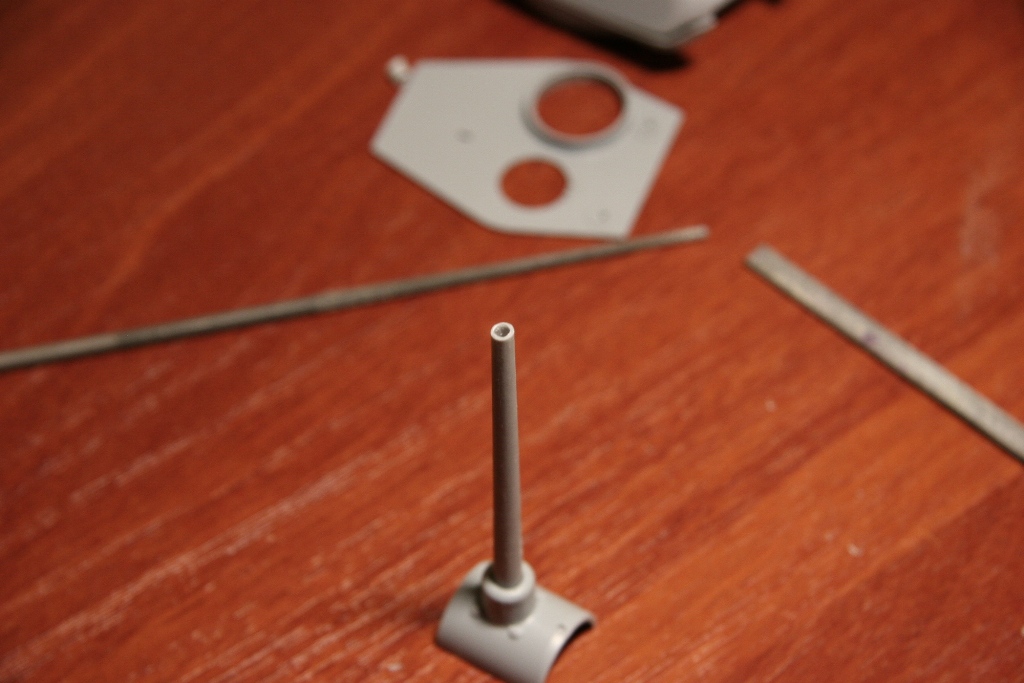

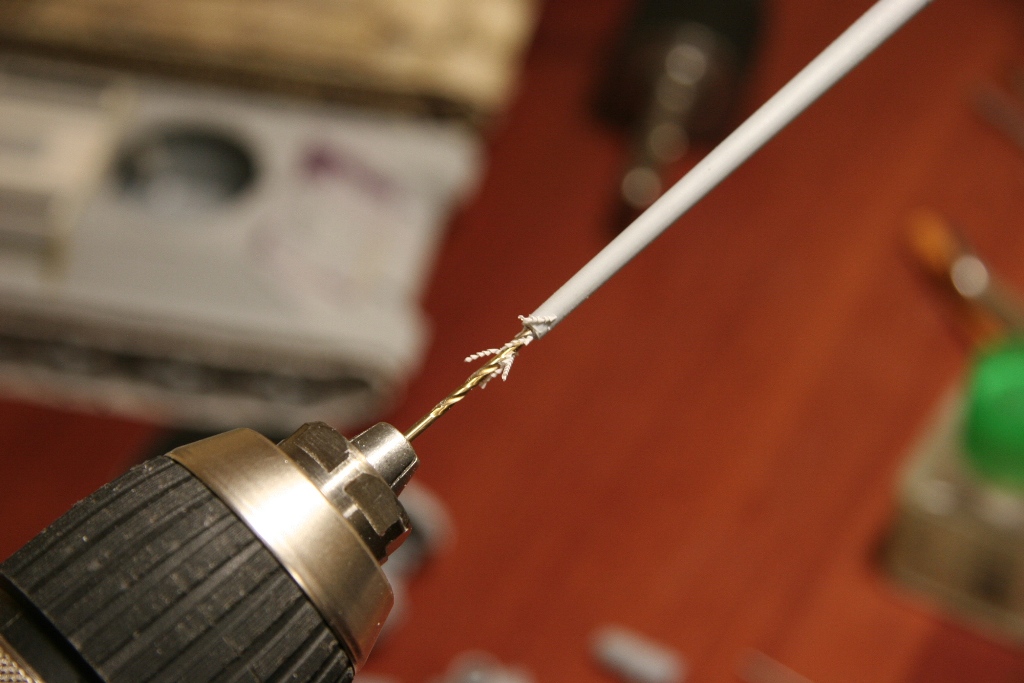

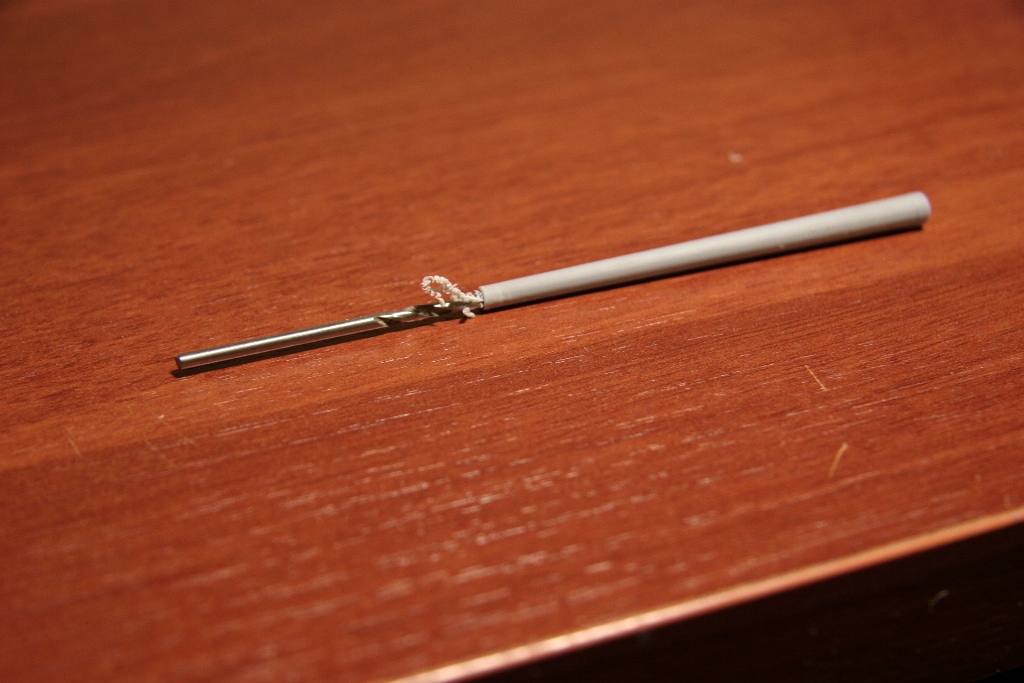

делал в два прохода .. "наметочный"  1,5 мм сверлом .. и ручной высоко контролируемый визуально проход сверлом 2,3 мм

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-71486300-1396785754_thumb.jpg

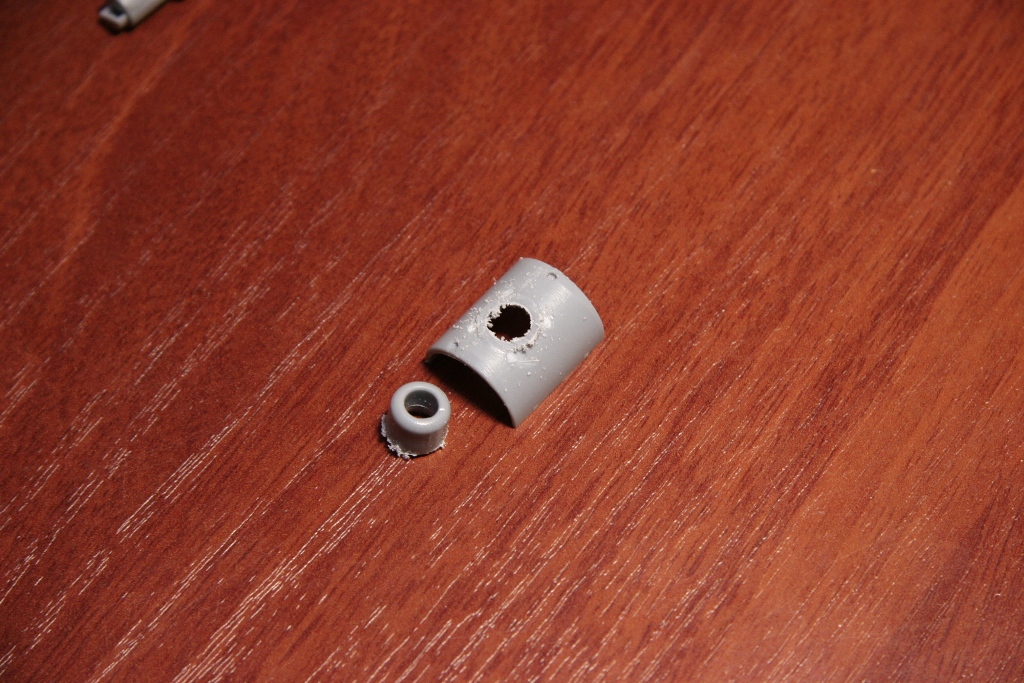

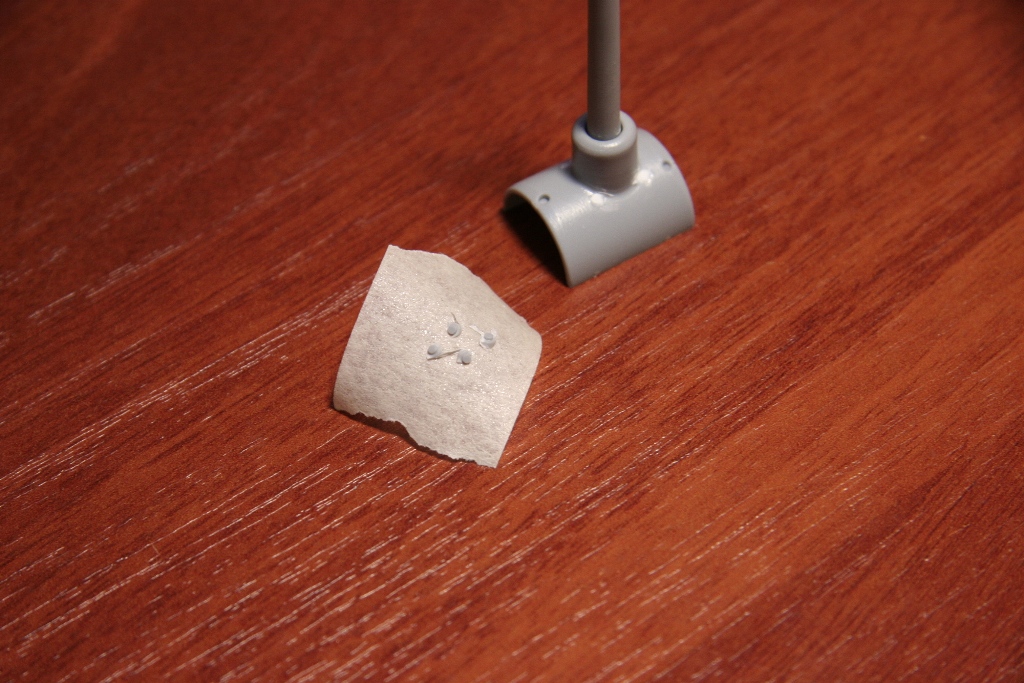

маска орудия требовавшая не меньших кардинальных изменений впрочем как и вся башня .. была вначале подвергнута аккуратному вырезанию болтов крепления

для удобства ... чтобы не потерять и случайно не смахнуть и не выкинуть...   приложил их к малярному скотчу... ну  и ампутировал посадочное гнездо орудия

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-78067600-1396785763_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-71753100-1396785771_thumb.jpg

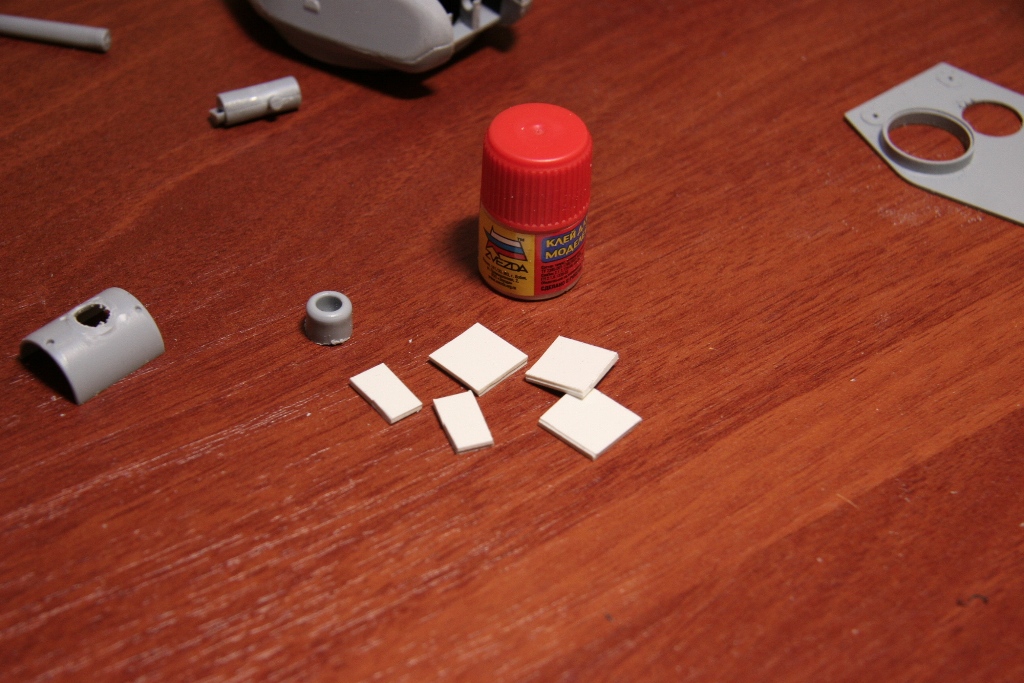

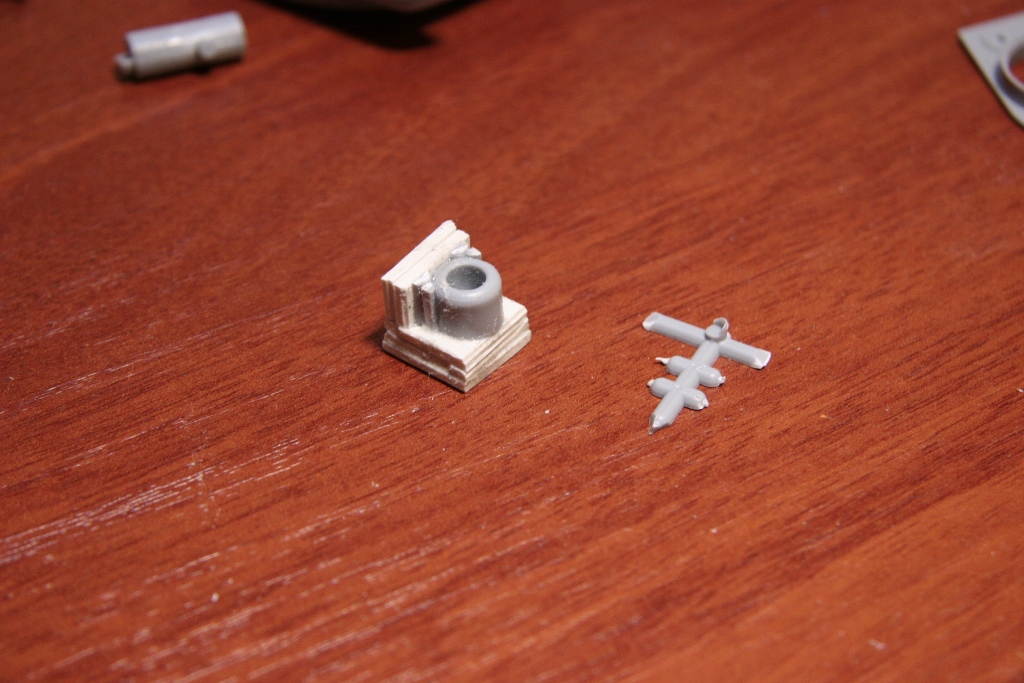

для доработки вырезал приблизительно требуемые запчасти из полистирола и дополнил деликатные места обрезками от литников

оставил на просушку дабы не съезжало и не смещалось при обтачивании

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-55473400-1396785779_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-99320300-1396785786_thumb.jpg











Изменено 6 апреля, 2014 пользователем Ayrn

[Ayrn]

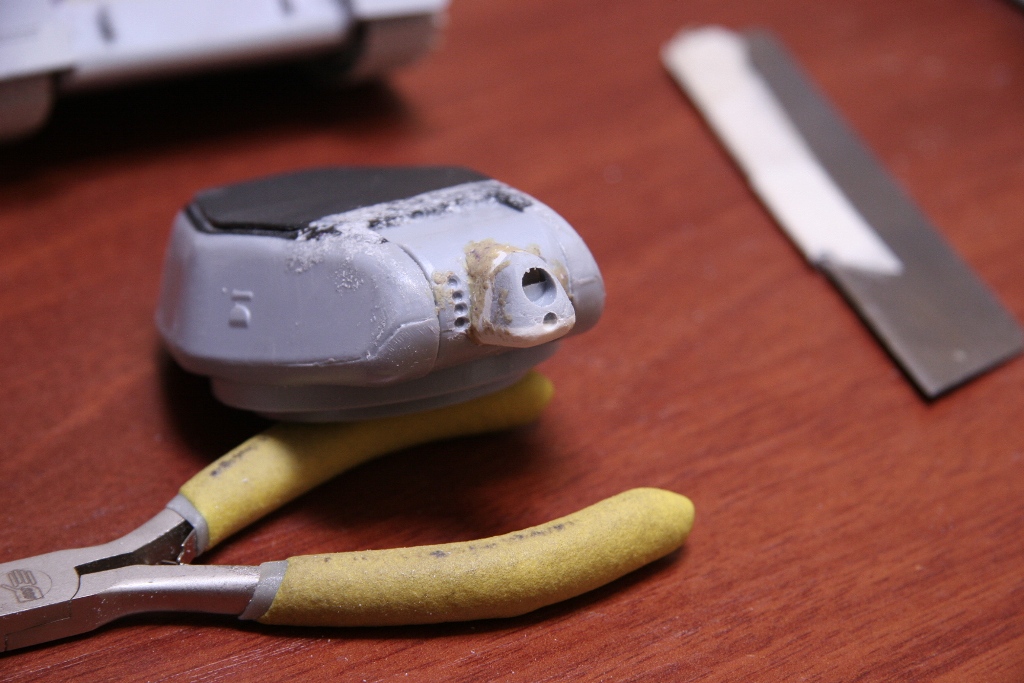

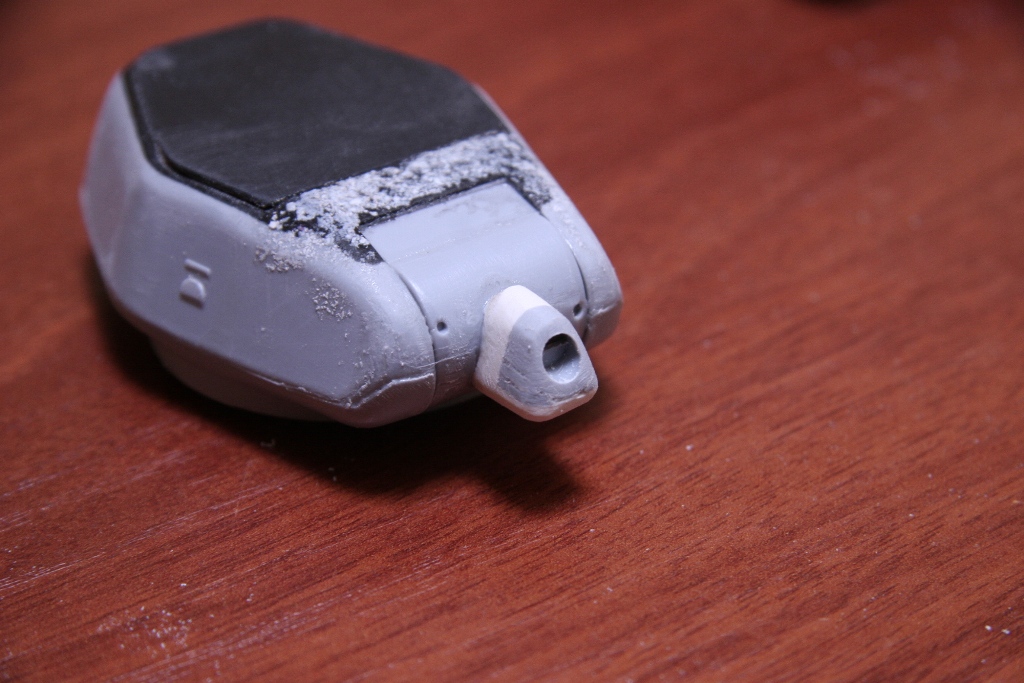

обточив всю полученную конструкцию до нужных размеров (шкурка, нож, кусачки)... примастырил ее собственно к маске орудия

высверлив посадочные гнезда крепежей маски к казенику орудия

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-75045500-1396787826_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-67315500-1396787832_thumb.jpg

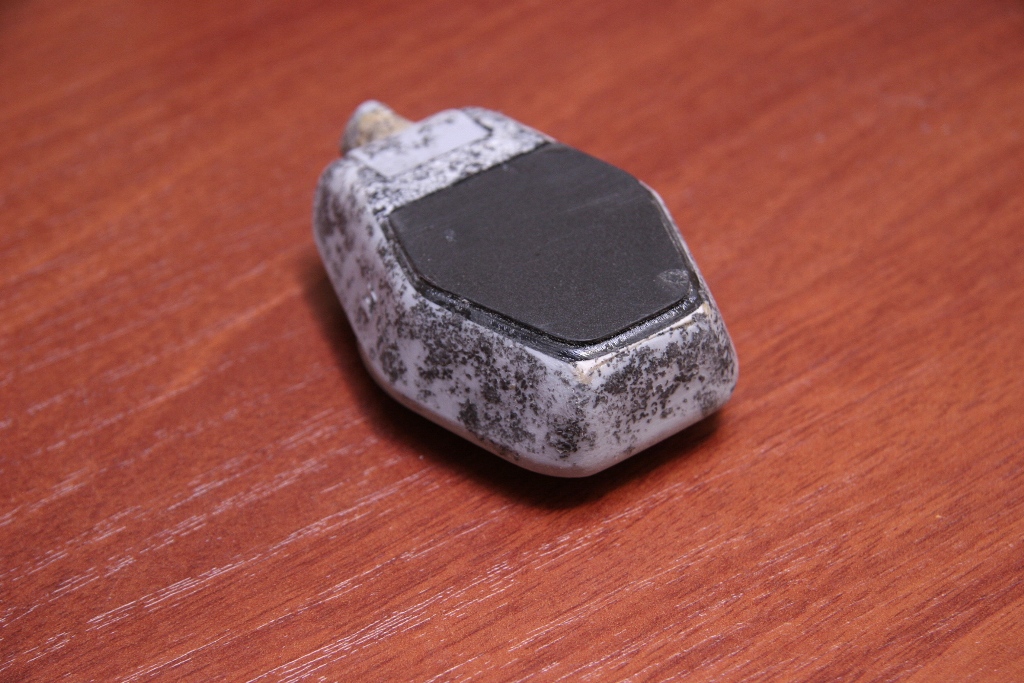

и решил заняться...  выше где то упоминавшийся способ имитации "грубо шагрениевого эффекта" литья самым доступным способом ... без применения спец средств доработки ... в виде эпоксилина и шпаклевки...

для создания эффекта ... были заблаговременно заготовлены опилки разной зернистости и разного пластика

черные в данном случае получены путем возвратно поступательного движения обрезком от коробки СиДи диска по ножовочному полотну для металла

белые ... аналогично из полистирола но с применение в качестве сдирающего абразива ножовку с мелкими обоюдозаточенными зубцами (а ля для мягких сортов дерева и ДСП)

опилки были равномерно насыпаны на обычный белый лист бумаги и более менее распределены по нему обычным постукиванием

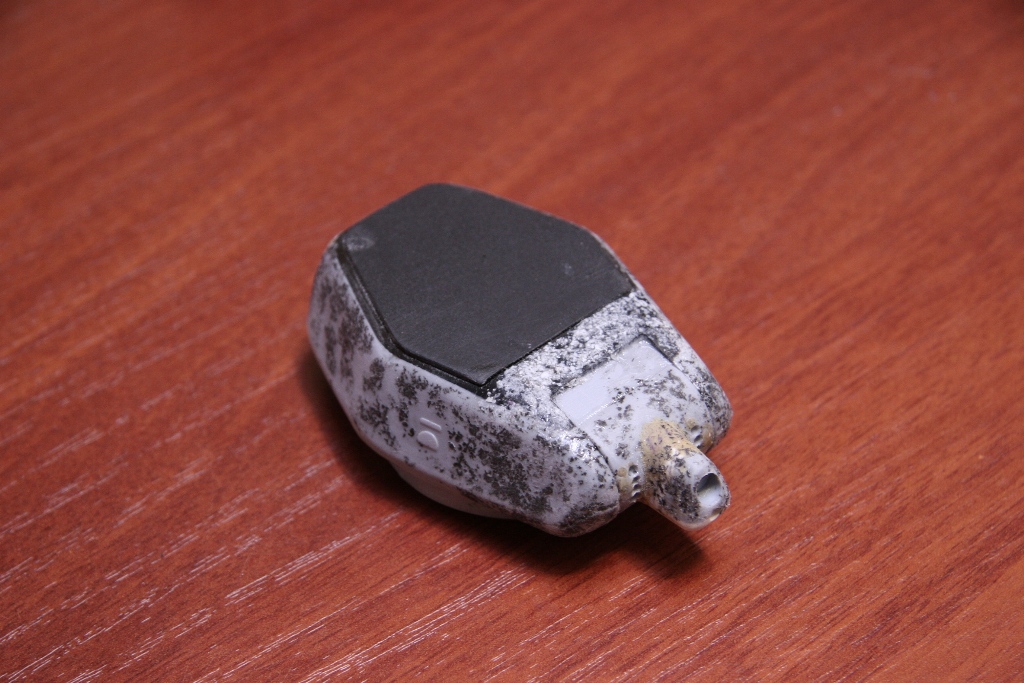

намазав требуемую поверхность в произвольном порядке ... клеем приложил всю конструкцию на эти самые опилки

слегка подсушив намазанное клеем с прилепленными опилками ... влажными пальцами прижал эти опилки и дал еще слегка подсохнуть ...

далее для растекания и спекания ... этих опилок с корпусом башни .. слегка прошелся сверху клеем

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-22084700-1396787838_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-90783600-1396787843_thumb.jpg



просушив полностью ... прошелся сверху кусочком (обрывком) шлифовочной шкурки .. ."замылив" полученные вкрапления

аналогичным способом проделал тоже самое с уже более крупными фракционно ... опилками от полистирола

нанес по также где точечно где большими кусками покрытия ... клей и повторил процедуру прижатия поверхности к листу бумаги с опилками

единственно что ... концентрировал от низа башни включая погон ... с уменьшением к верху

ну и так же как первоначально прошелся сверху клеем и совсем немного шлифанул наиболее массивные частички и куски спекшегося пластика

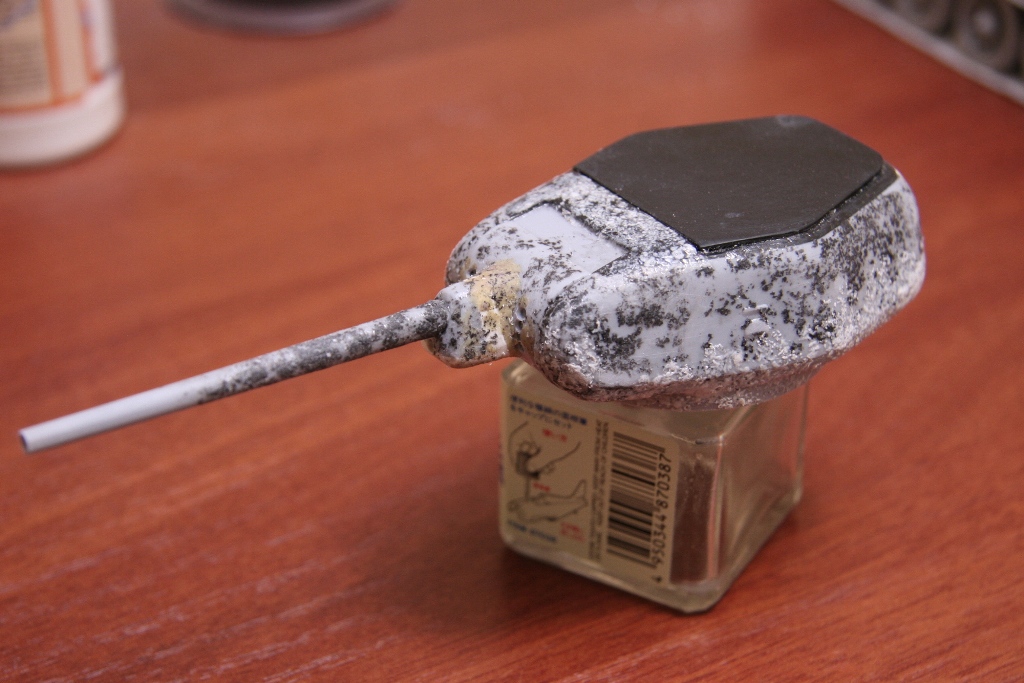

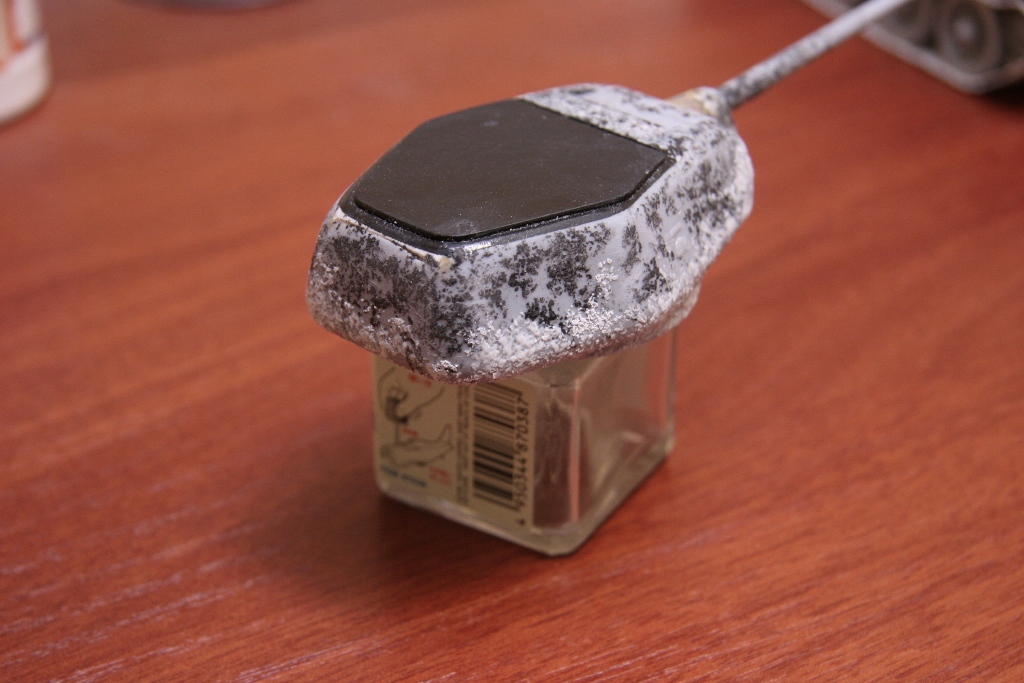

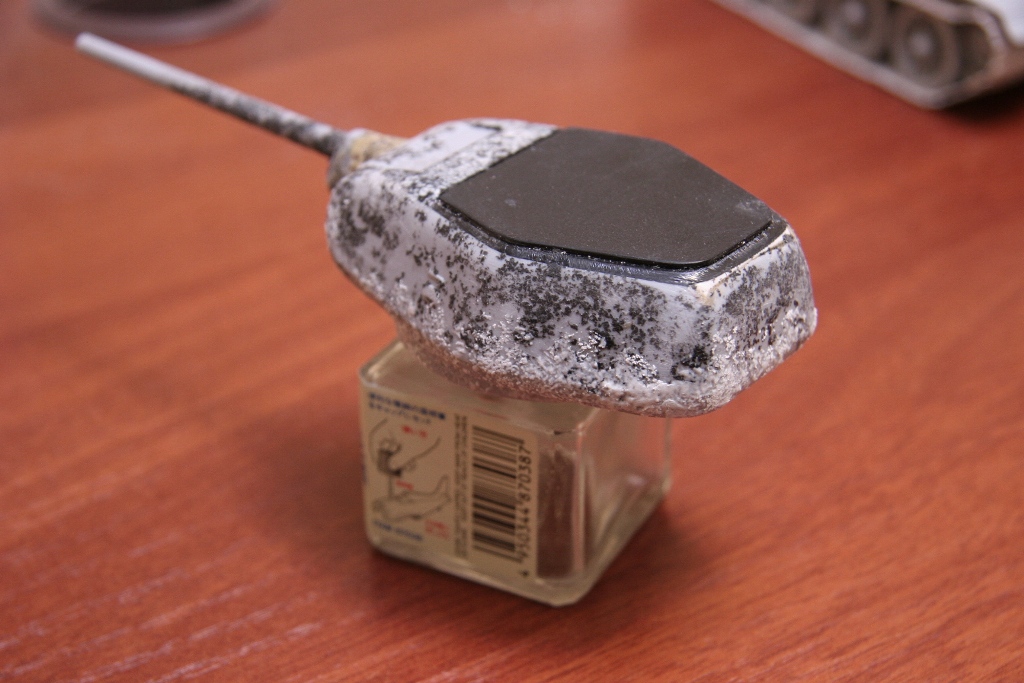

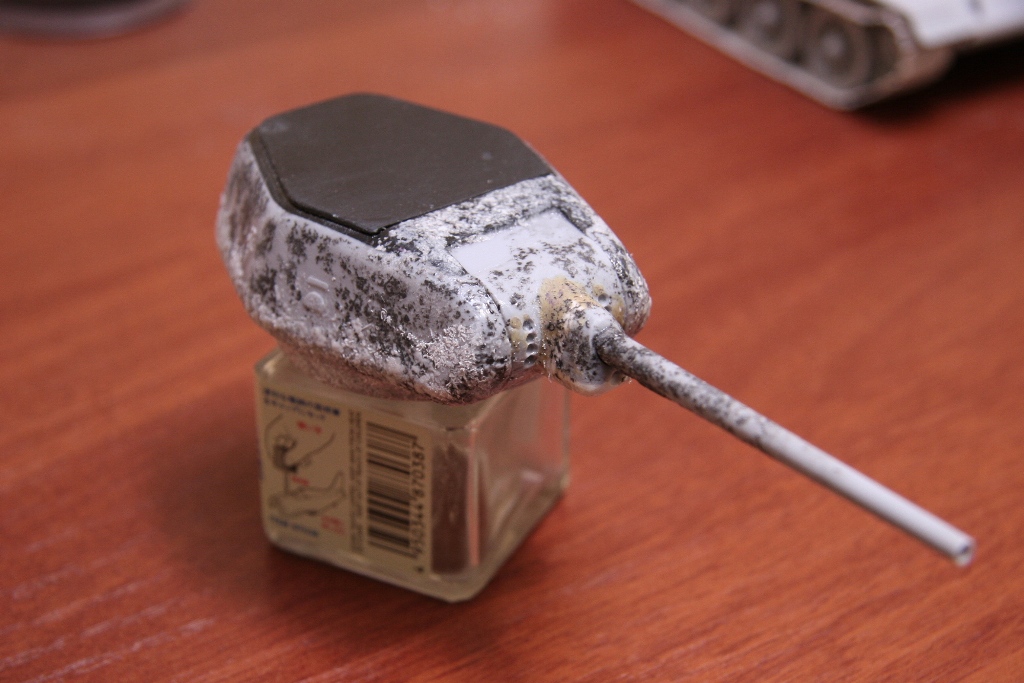

в итоге ... после всех манипуляций ... получился вот такой результат:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-92126100-1396787849_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-13962800-1396787856_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-44485100-1396787861_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-09702900-1396787872_thumb.jpg







Изменено 6 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

здорово!!!!

[Ayrn]

06 Апр 2014 - 18:58 пользователь Andryhin50rus сказал:

здорово!!!!

понятно что есть куча современных средств ... этот на мой взгляд самый доступный... способ за не имением лучшего ... вернее сказать специального
иносказательно правда он выглядит примерно так:



Изменено 10 апреля, 2014 пользователем Ayrn

[Ayrn]

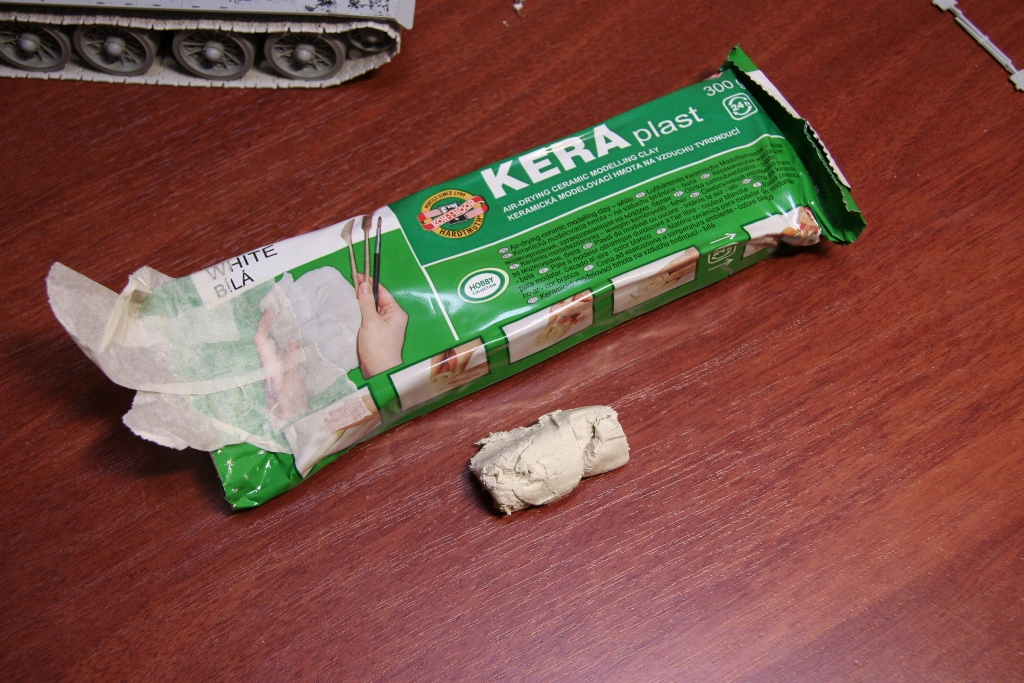

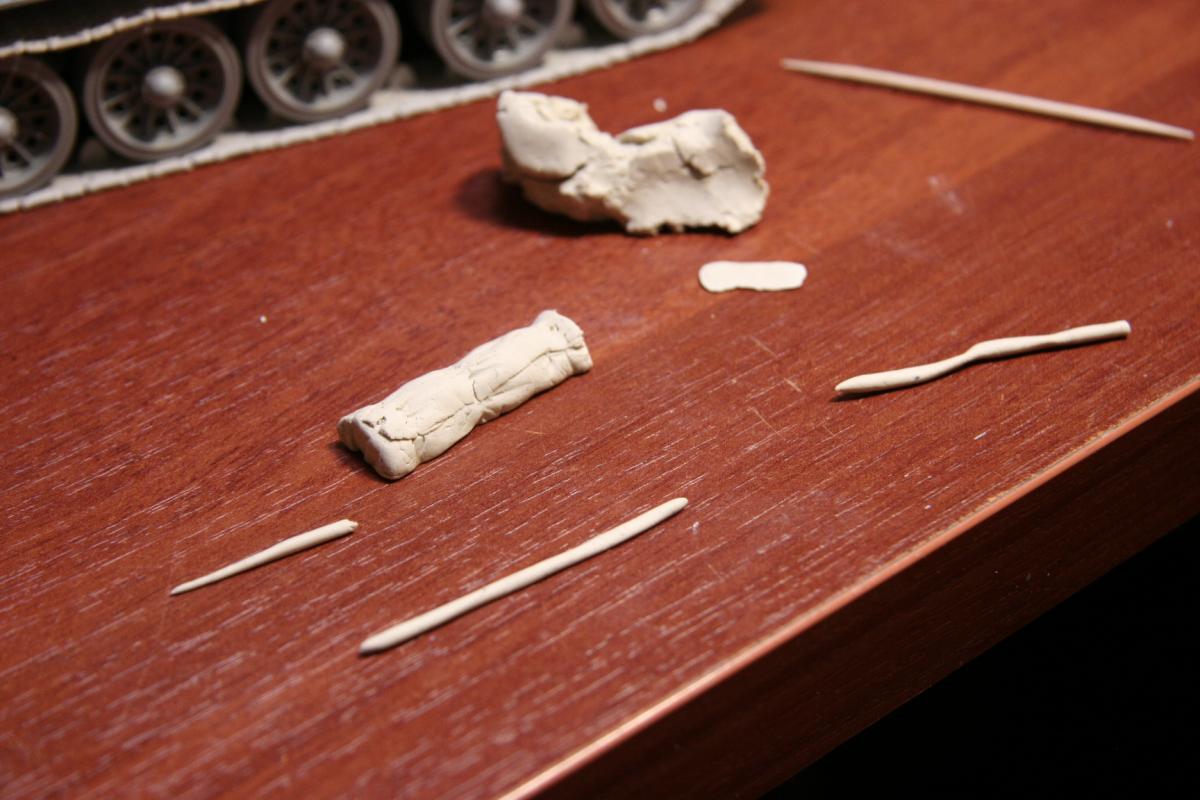

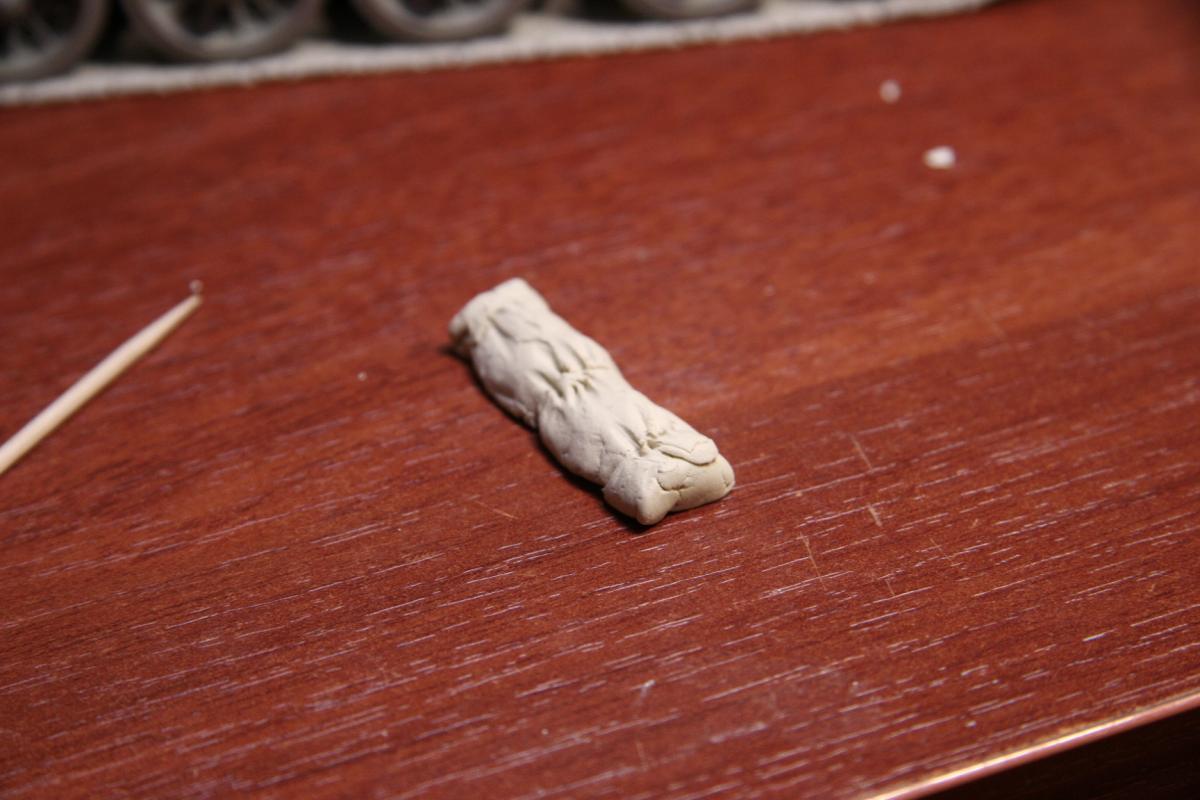

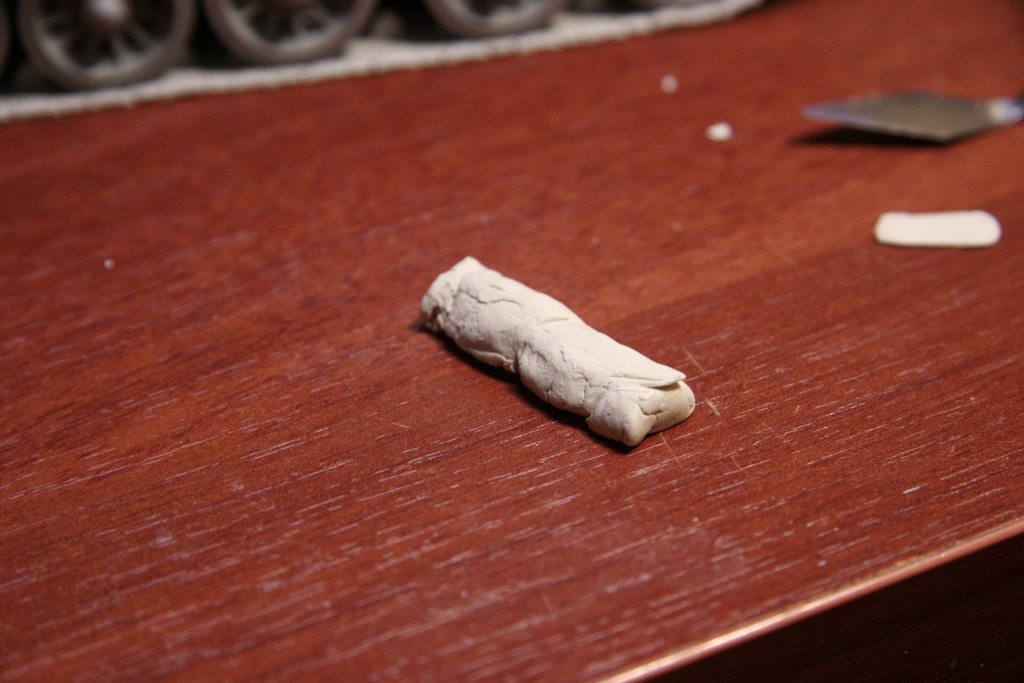

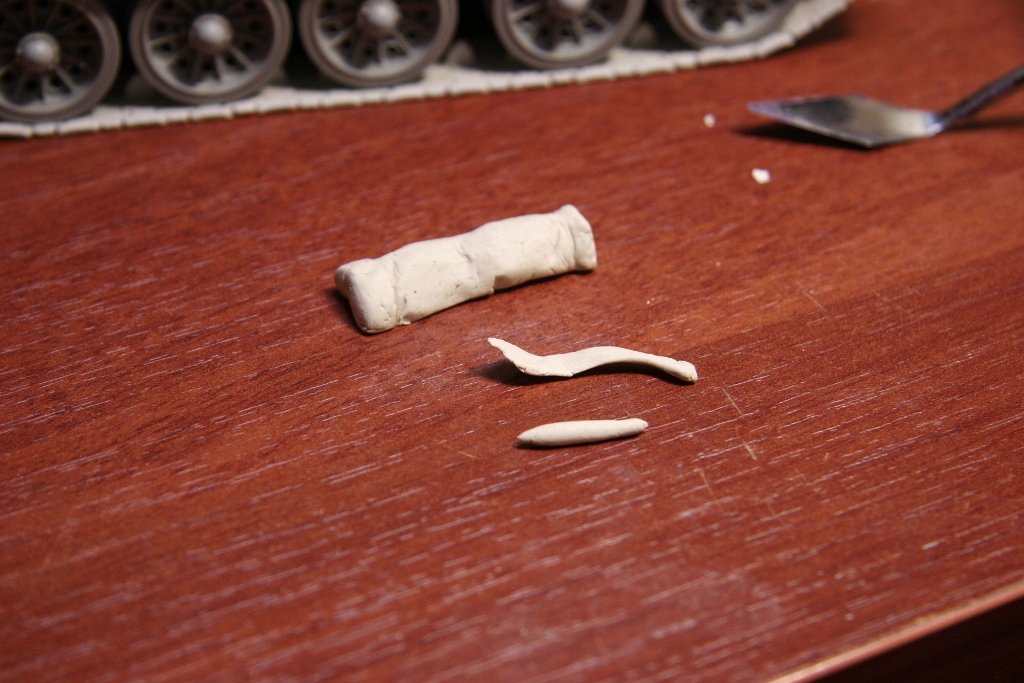

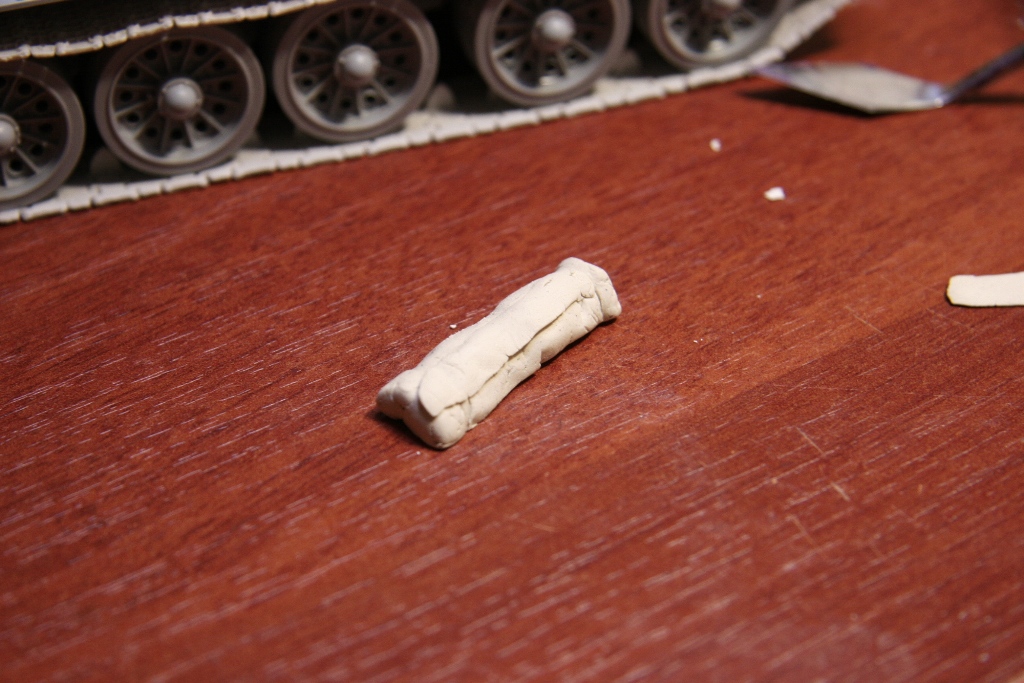

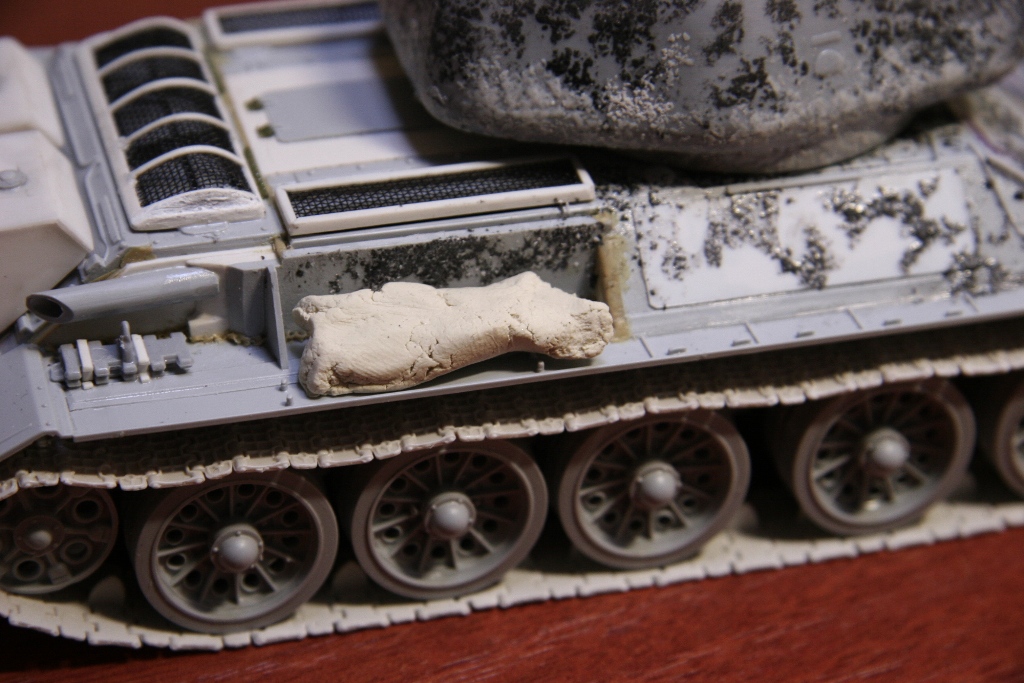

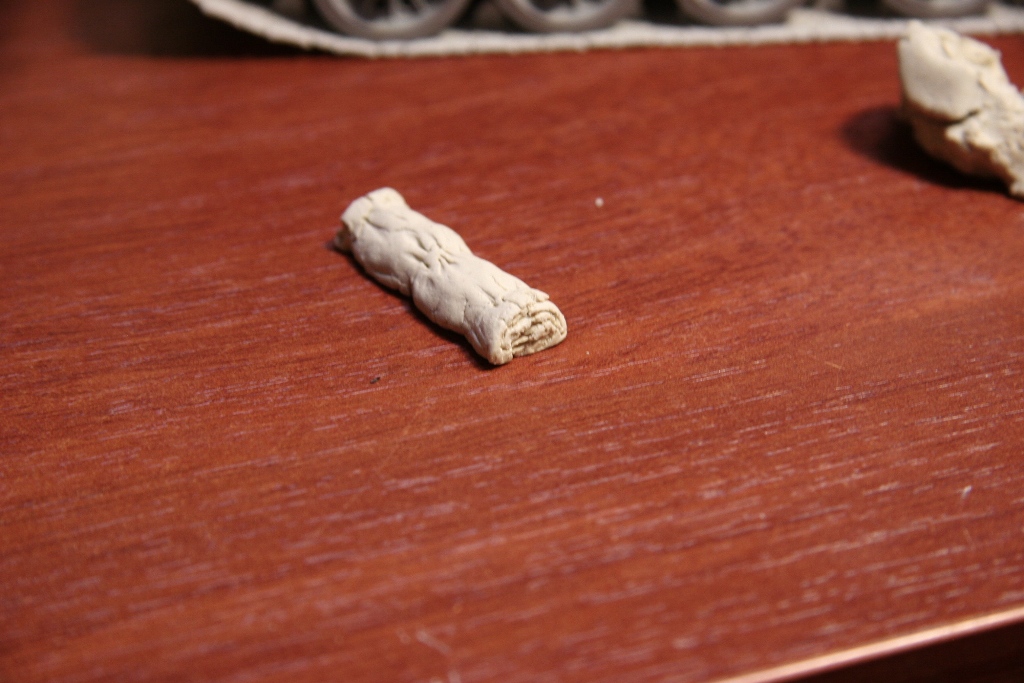

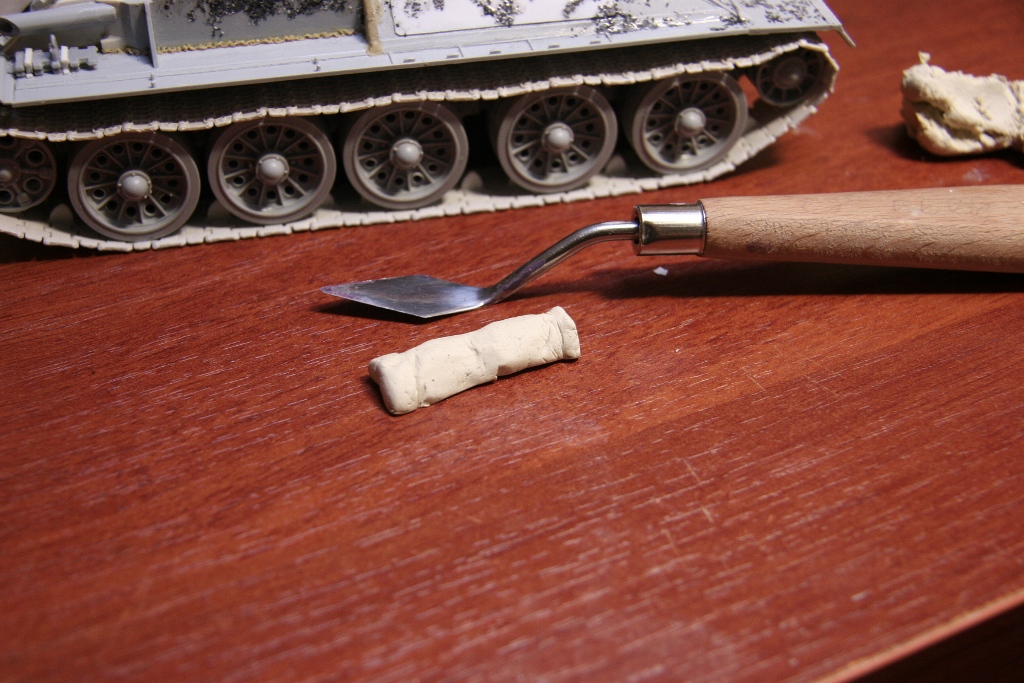

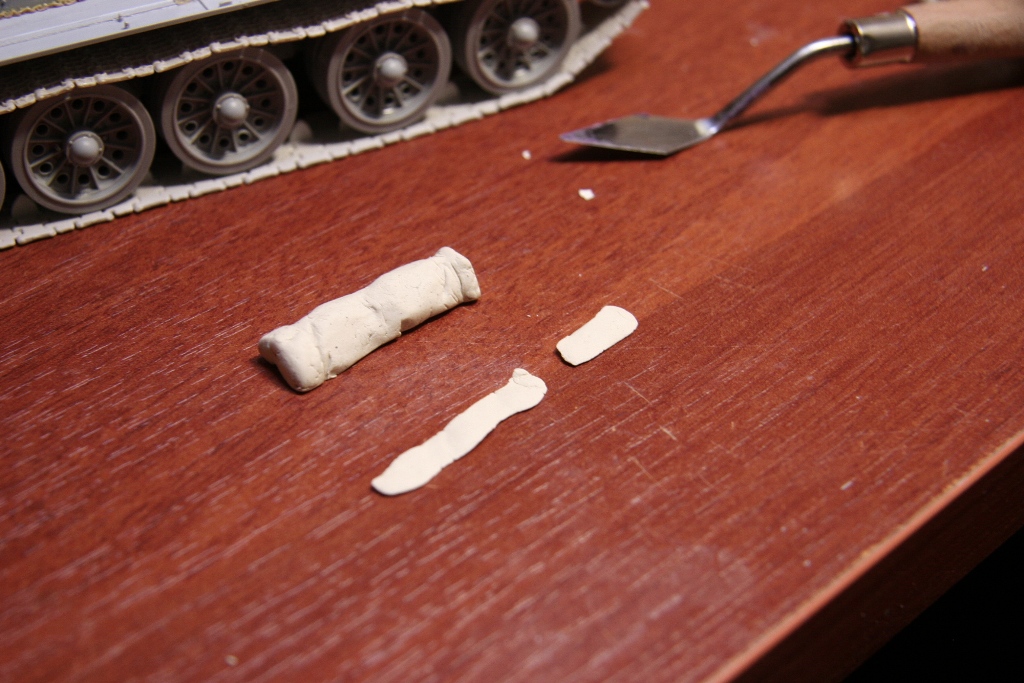

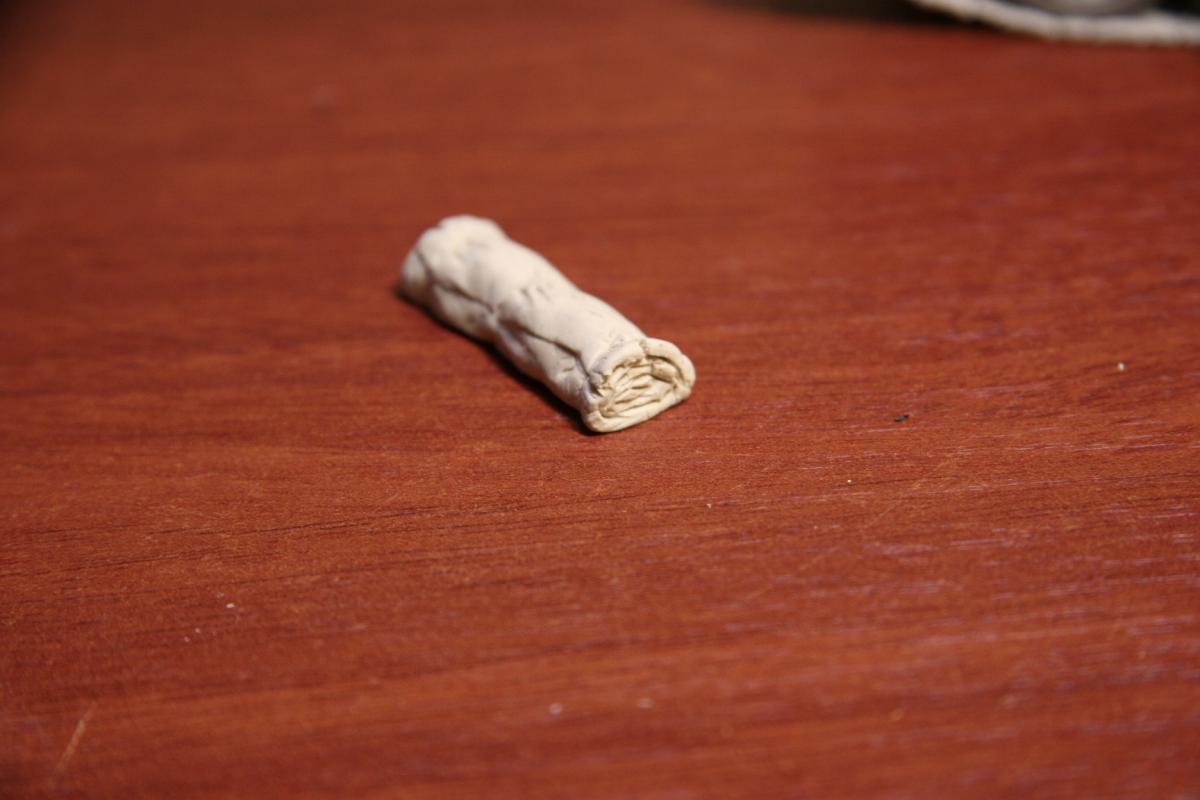

Cкатка брезента (описание позже)



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-44623200-1396963512_thumb.jpg    http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-53566200-1396963522_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-72741300-1396963528_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-77942500-1396963534_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-78311700-1396963540_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-04902300-1396963548_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-24139400-1396963554_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-49272900-1396963561_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-11506000-1396963568_thumb.jpg    http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-70405300-1396963584_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-05080900-1396963593_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-32963200-1396963601_thumb.jpg

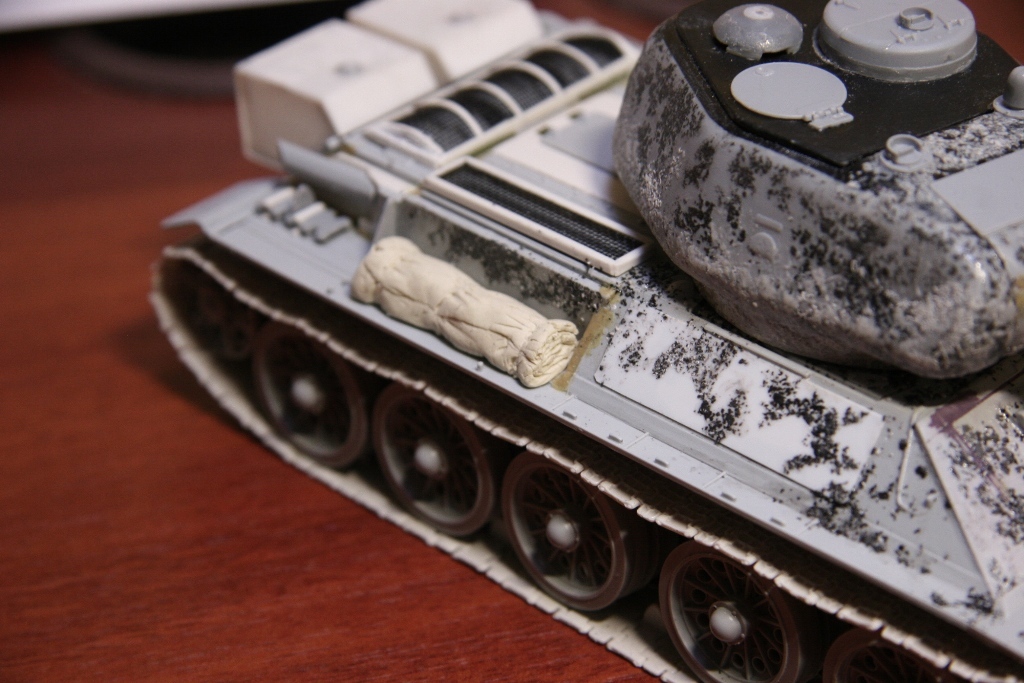

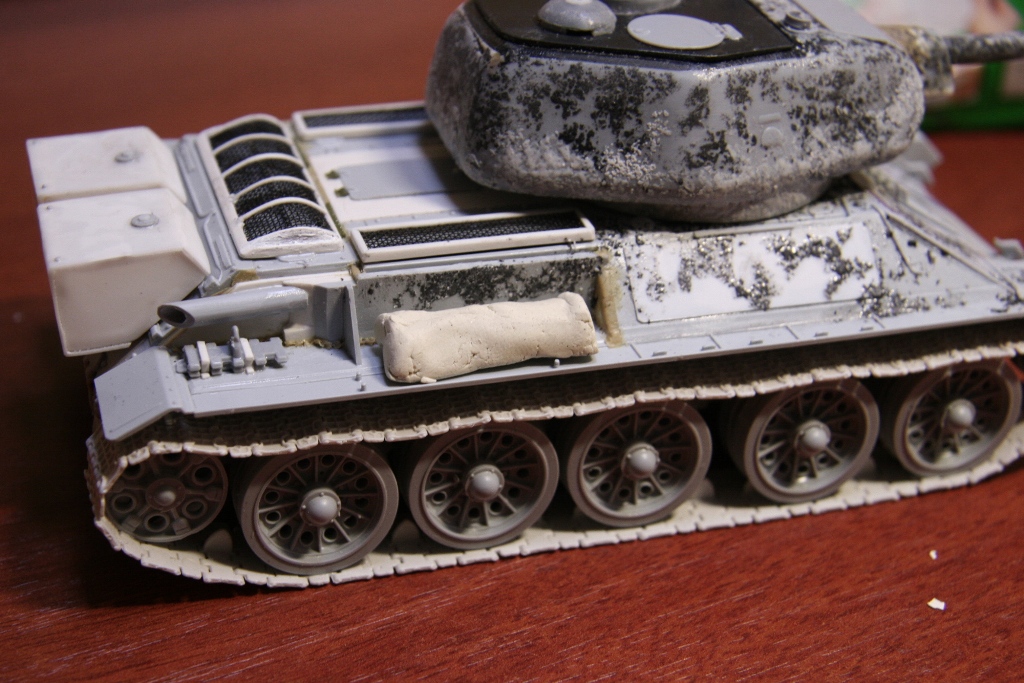

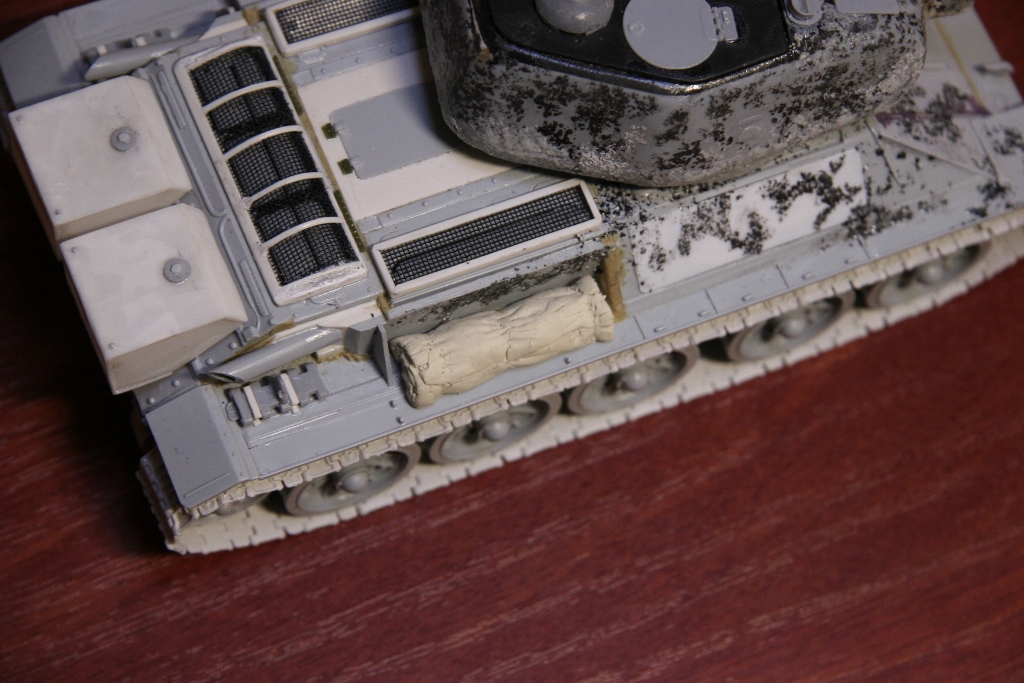

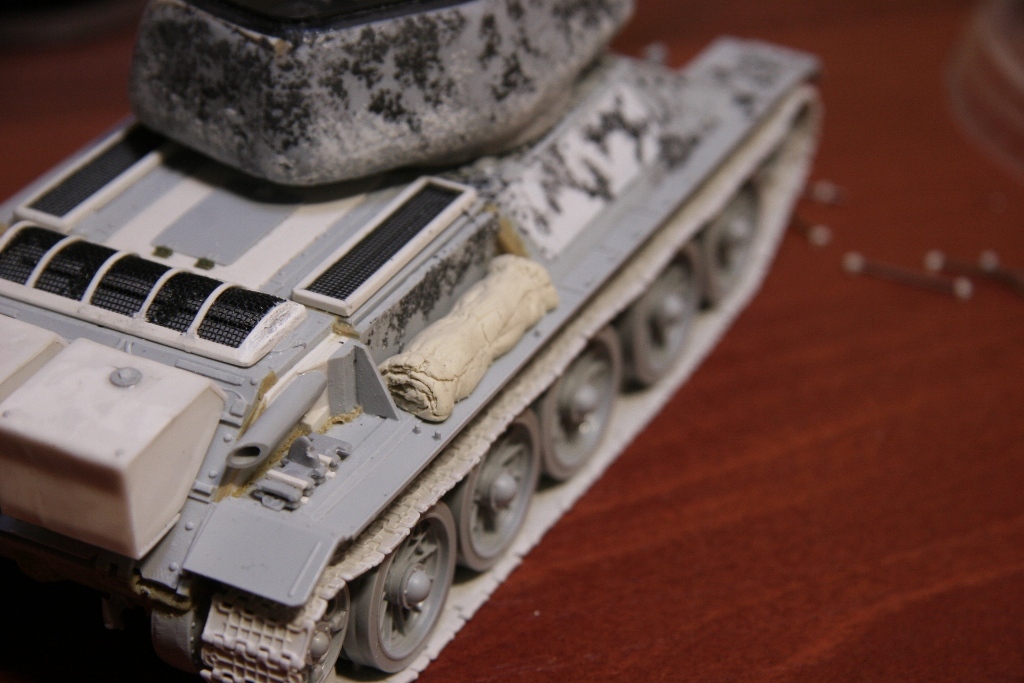

в конечном виде ... с разных сторон выглядит примерно так ...

стягивающие ремни пока отсутствуют ... за необходимостью просушки и застывания "болванки"



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-13144100-1396963720_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-29842900-1396963726_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-10255100-1396963732_thumb.jpg













[Ayrn]

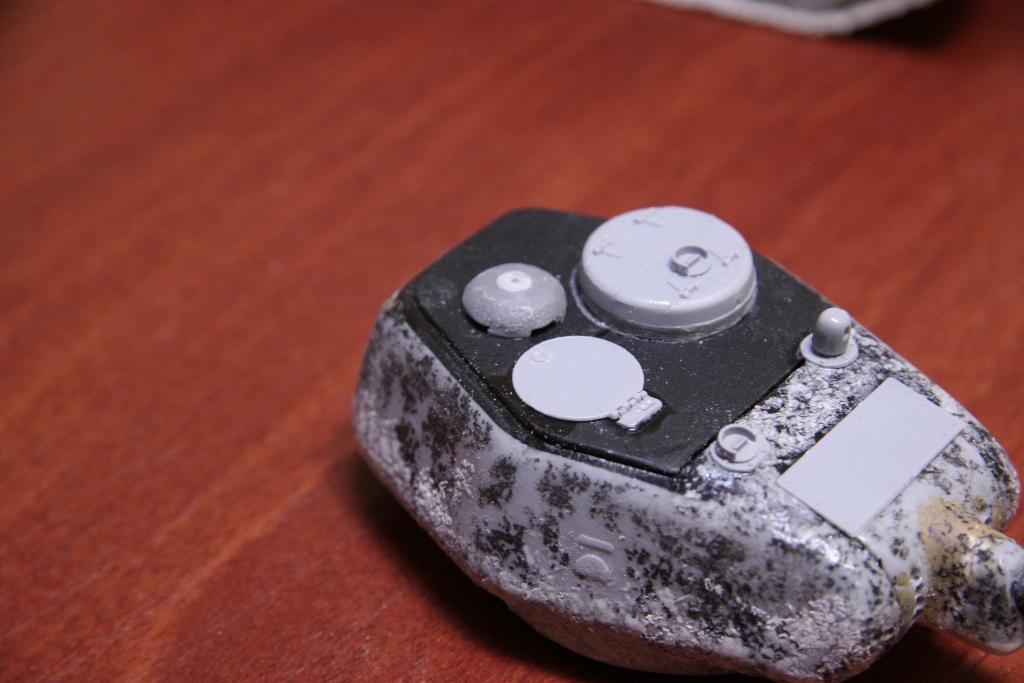

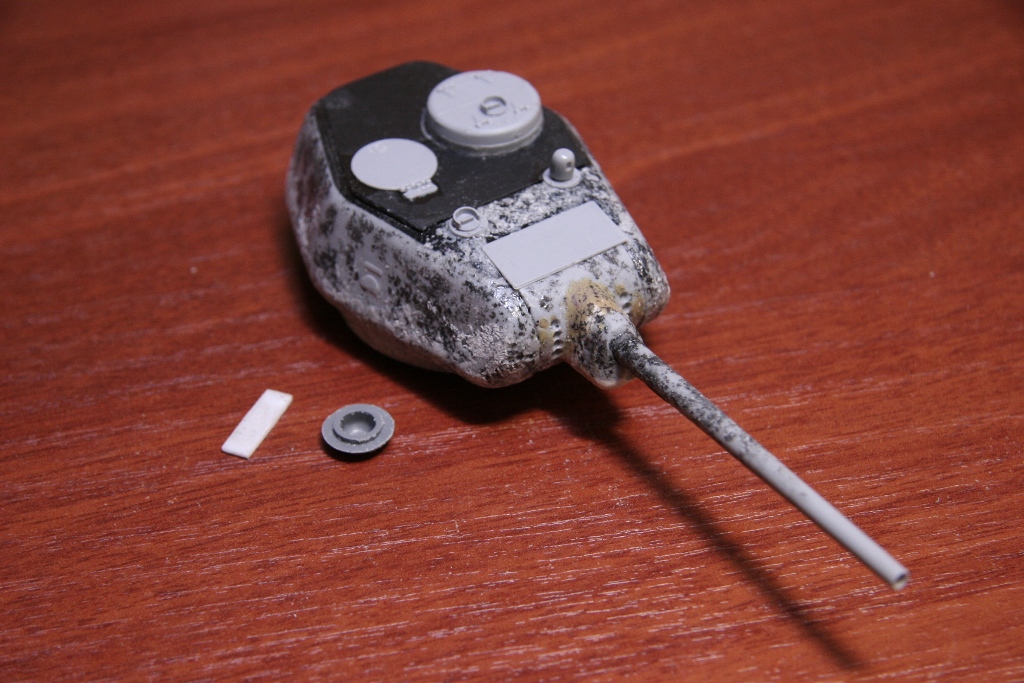

... изменения "грибка" системы вентилирования башни

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-04258400-1397006513_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-39522300-1397006522_thumb.jpg

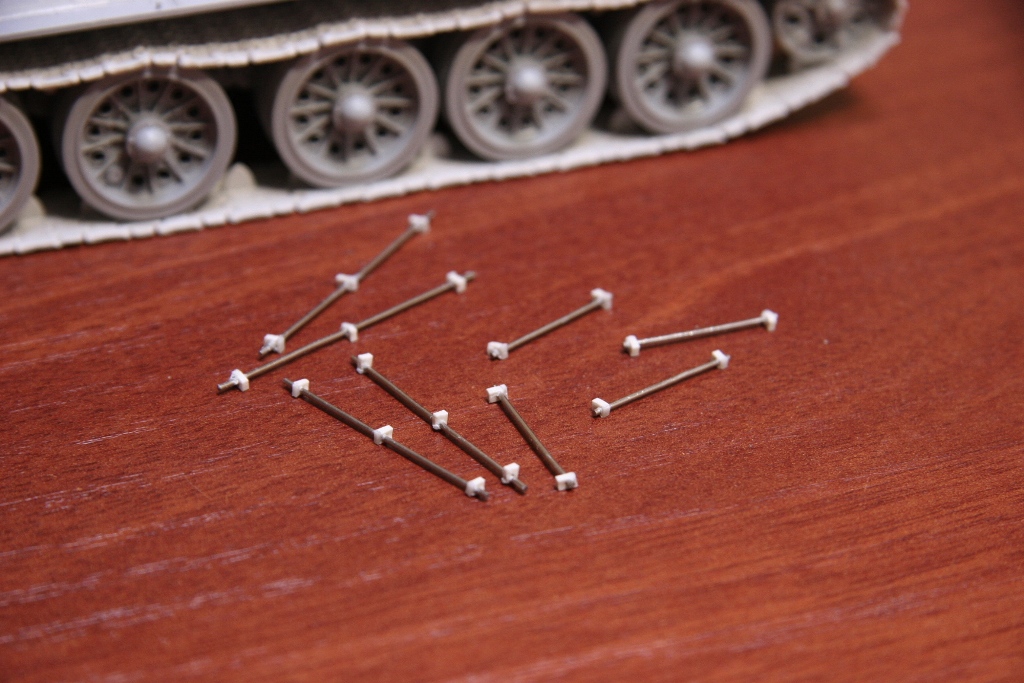

... изготовление внешних корпусных и башенных "рэйлингов" (замена классических П-образных поручней.. характерных для танков того времени производившихся в СССР)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-90594100-1397006538_thumb.jpg

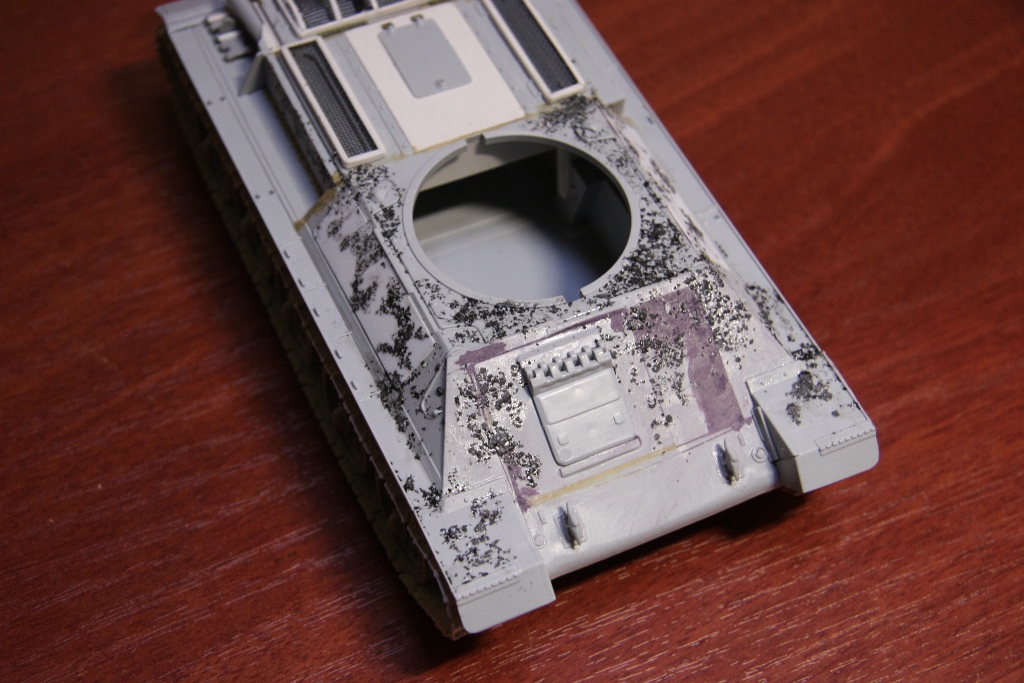

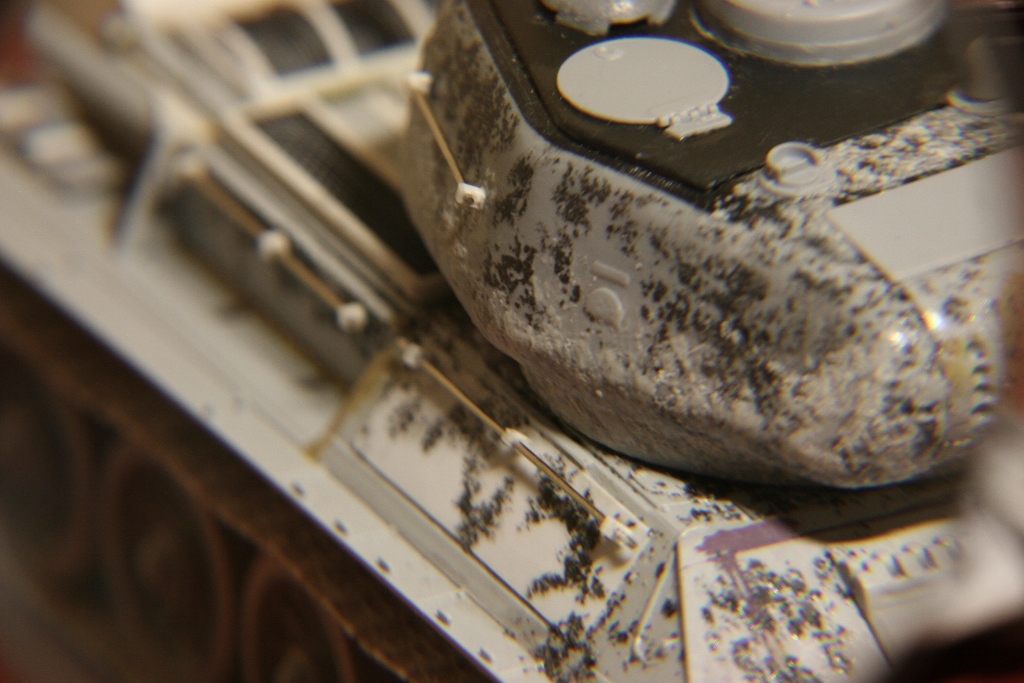

... частичная "шагрень" на корпус (основная цель сокрытие кардинальных изменений связанных с переносом люка "мехвода"  .. и некая исключительно эстетическая завершенность в конечном варианте для ровных поверхностей бортов по отношению к башне в целом)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-27605000-1397006546_thumb.jpg

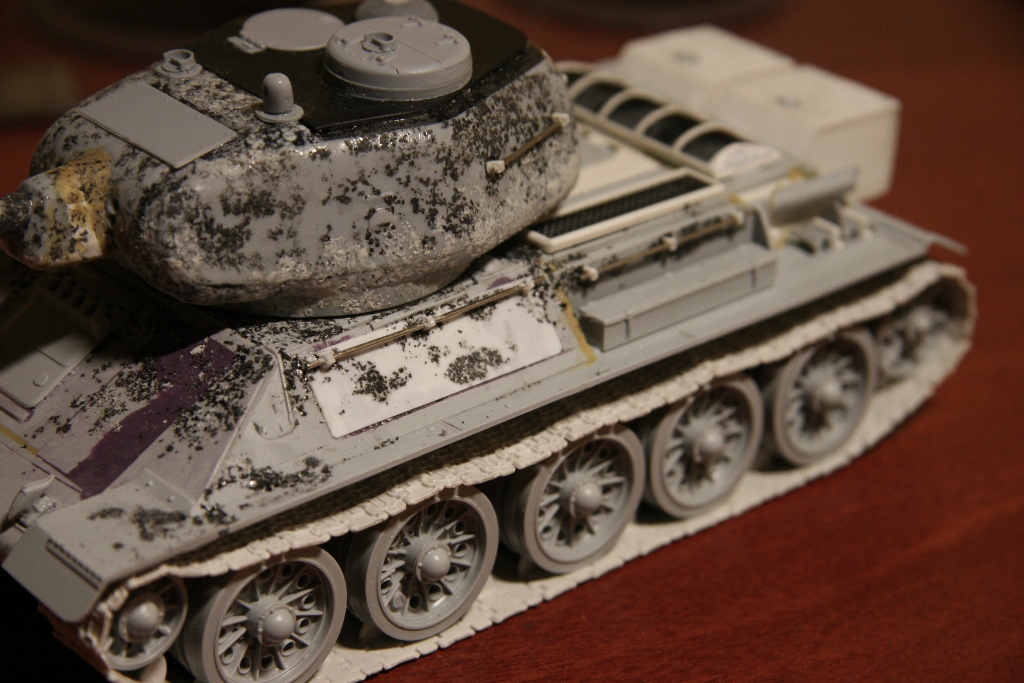

... установка на модель поручней

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-09728500-1397006552_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-90786300-1397007006_thumb.jpg

Изменено 9 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

даа!очень тонкий и кропотливый труд!!!!поручни что надо!!!

[Amonagil]

За поручни оценка 5))) Молодец!!!

[Ayrn]

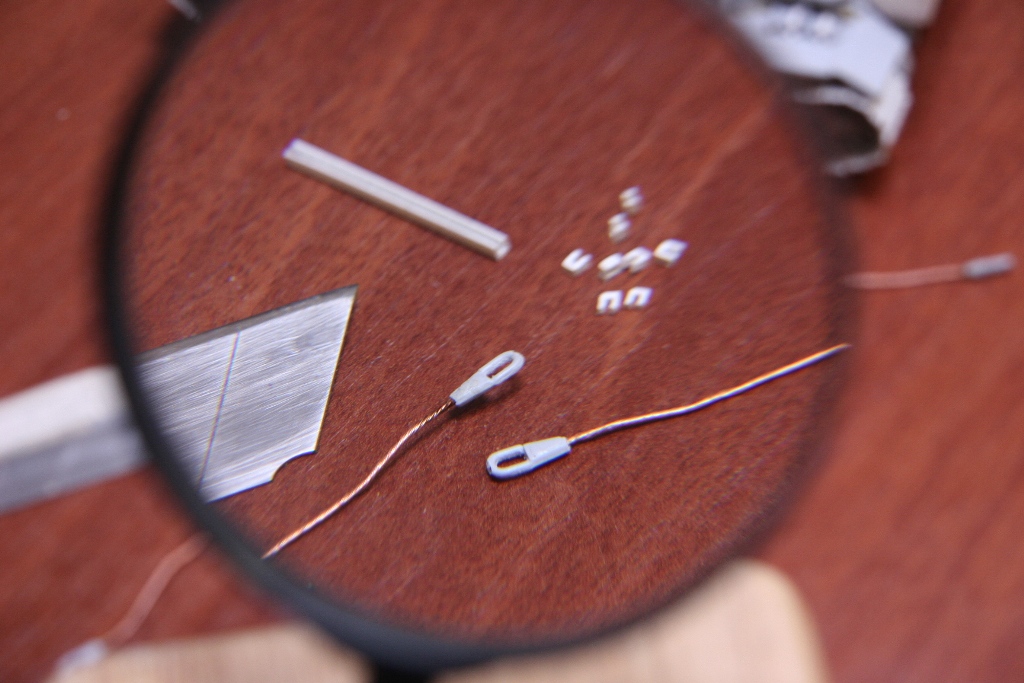

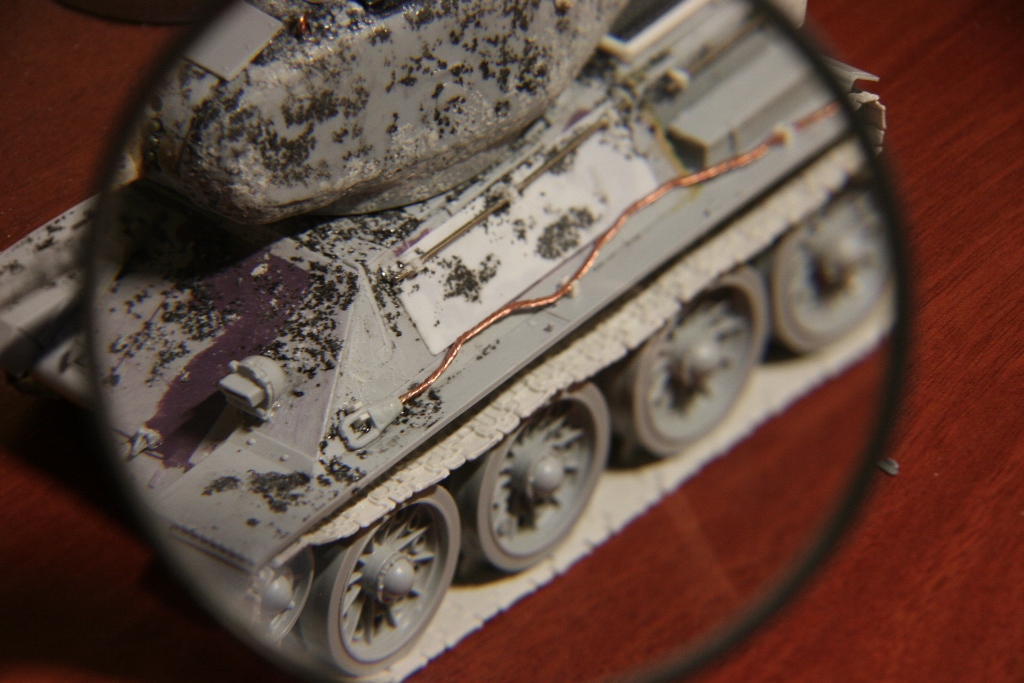

Изготовлены тросы с установкой коробочных коушей и из заранее заготовленной болванки оставшейся со времени запила 44-100 нарезаны устройства крепления для удержания троса на полках ...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-16758300-1397104795_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-95134800-1397104804_thumb.jpg

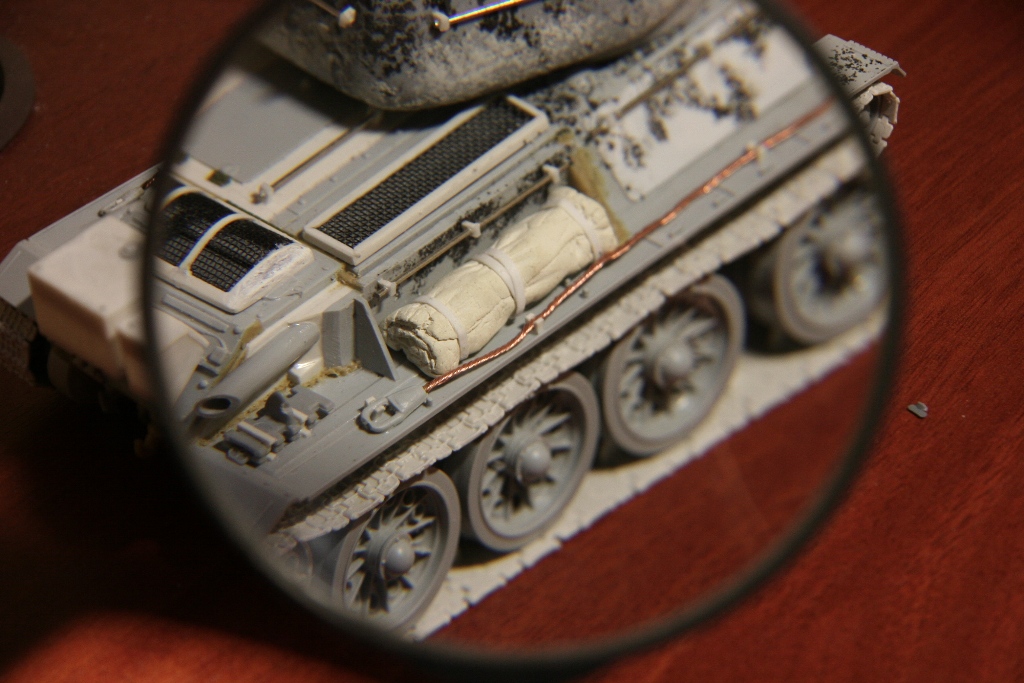

"Доши-ремни" для брезентовой скатки

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-41922000-1397104830_thumb.jpg

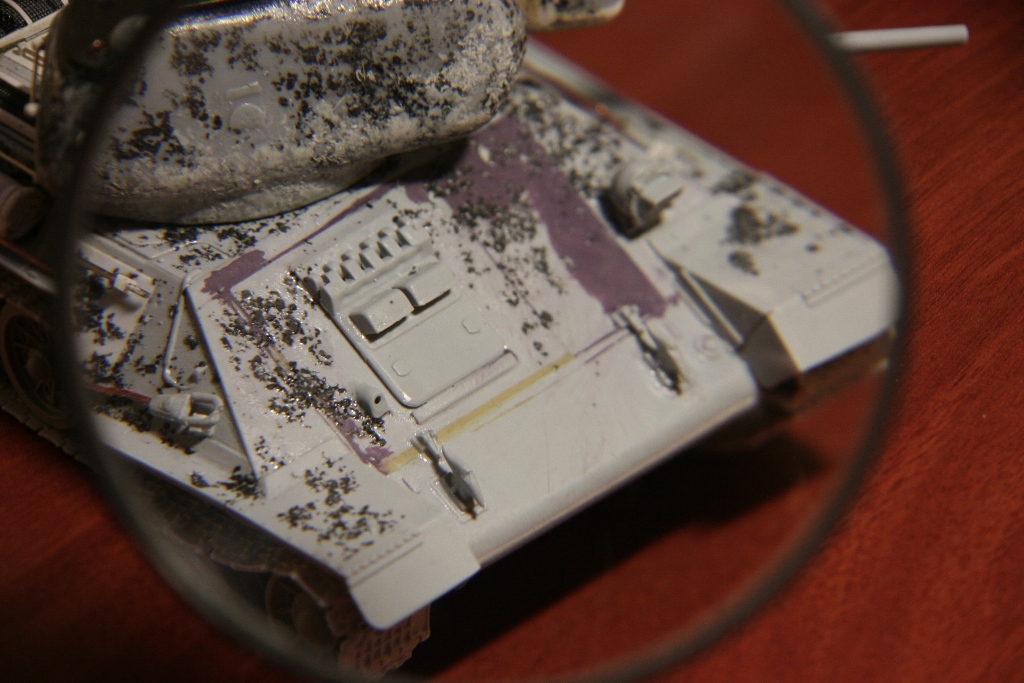

Лючки смотровых приборов мехвода ... фиксаторы для буксировочных крюков приподняты на небольшую пластину

гнездо курсового пулемета на ВЛД (переделан из коробочного) ... стандартная незащищенный фара заменена на бронированную свето-маскирующую (предусматривалась производителем в коробке)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-02856700-1397104898_thumb.jpg

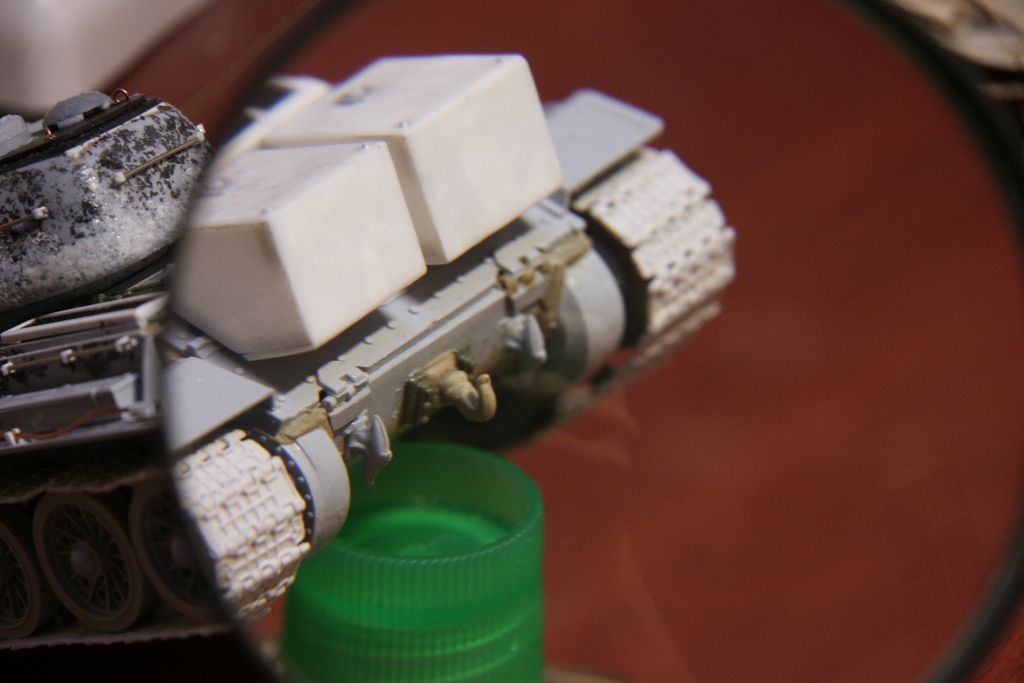

Слеплен из эпоксилина ... и установлен дополнительный транспортировочный фаркоп (в рестайлинге взяты элементы от Т-54)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-56320100-1397104912_thumb.jpg

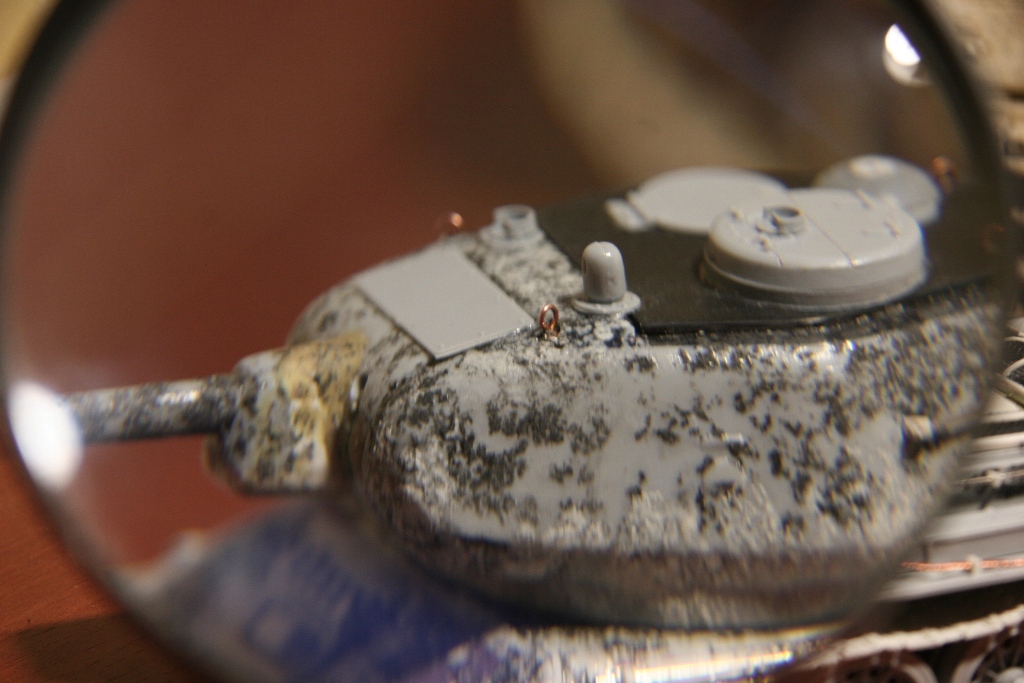

Впаяны монтажно / демонтажные рымы на верхнем листе башни (впервые встретился такой вид... т.к. на моделях имеющих аналогичный тип башни ранних и поздних выпусков 34/85 предусматривались обычные крюки на бортовых листах башни)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-22102600-1397104935_thumb.jpg

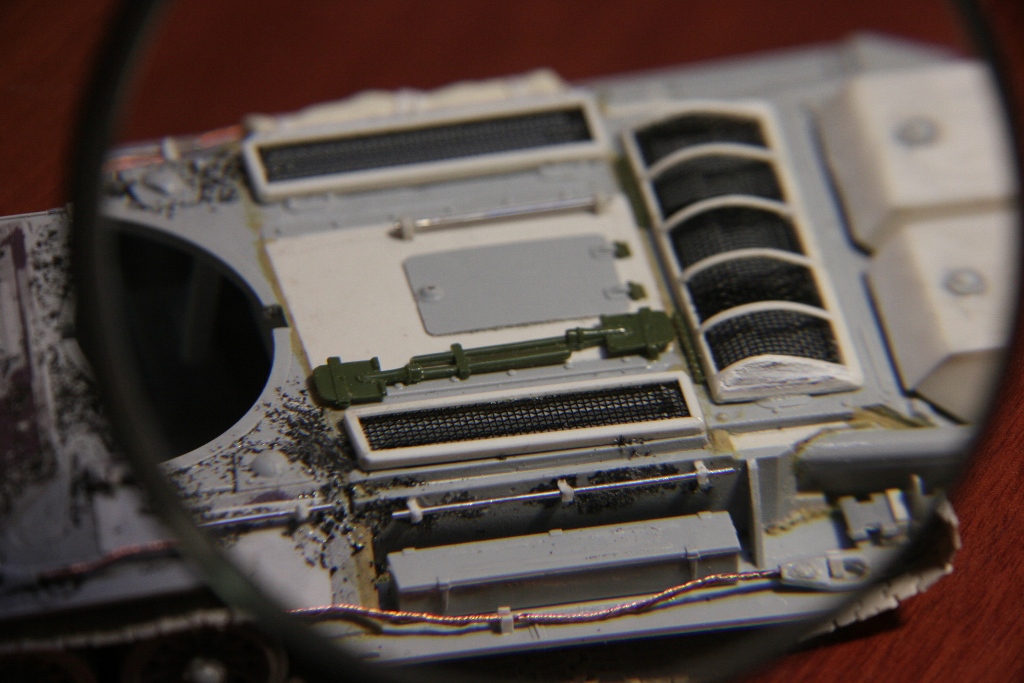

Вместо одного из рейлингов поручней установлен шанцевый инструмент (неиспользованный ранее комплект из набора от 34/85 "Звезда")

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-00718800-1397104996_thumb.jpg

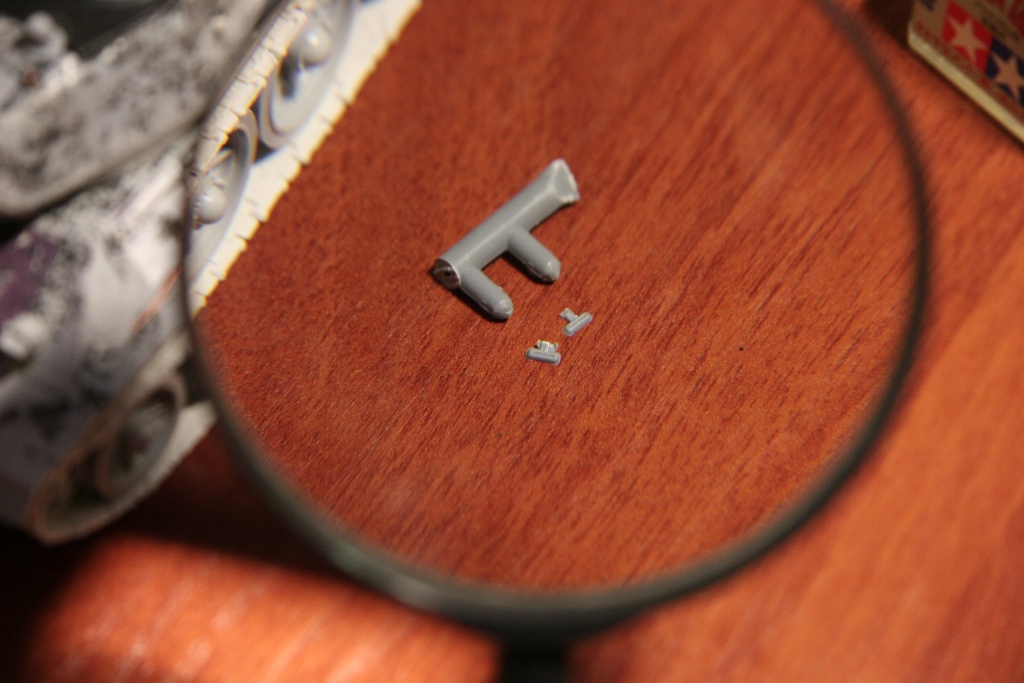

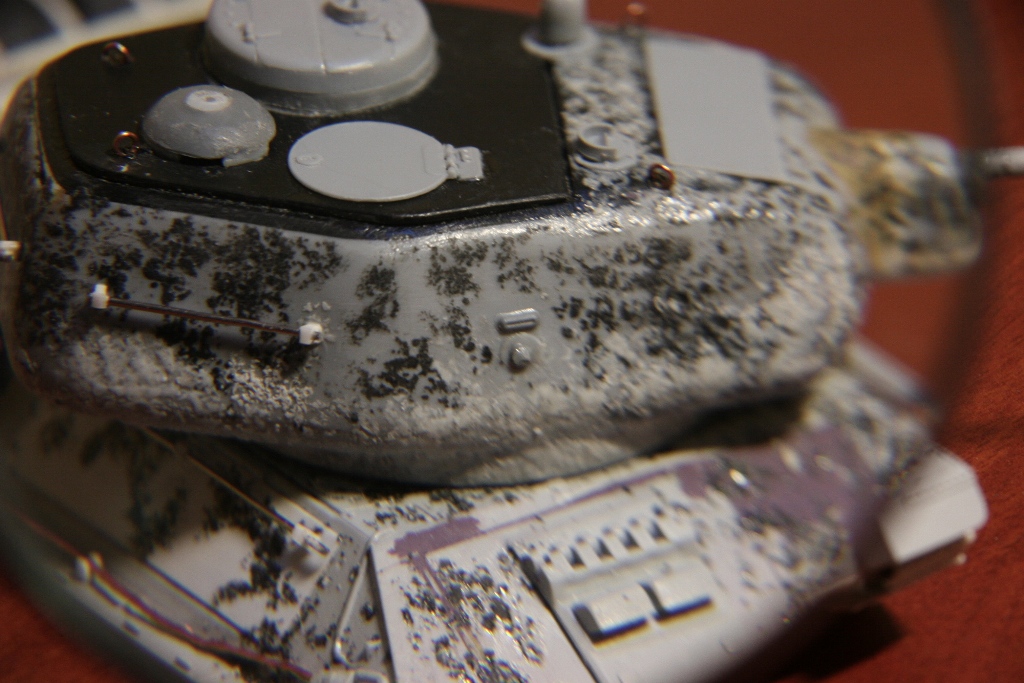

Из литников вырезаны заглушки заливных горловин на башне и дополнительные прорези смотровых щелей на бортовых листах башни (запчасти от набора "MSD" башня поздних выпусков)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-08735800-1397105040_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-90238600-1397105045_thumb.jpg

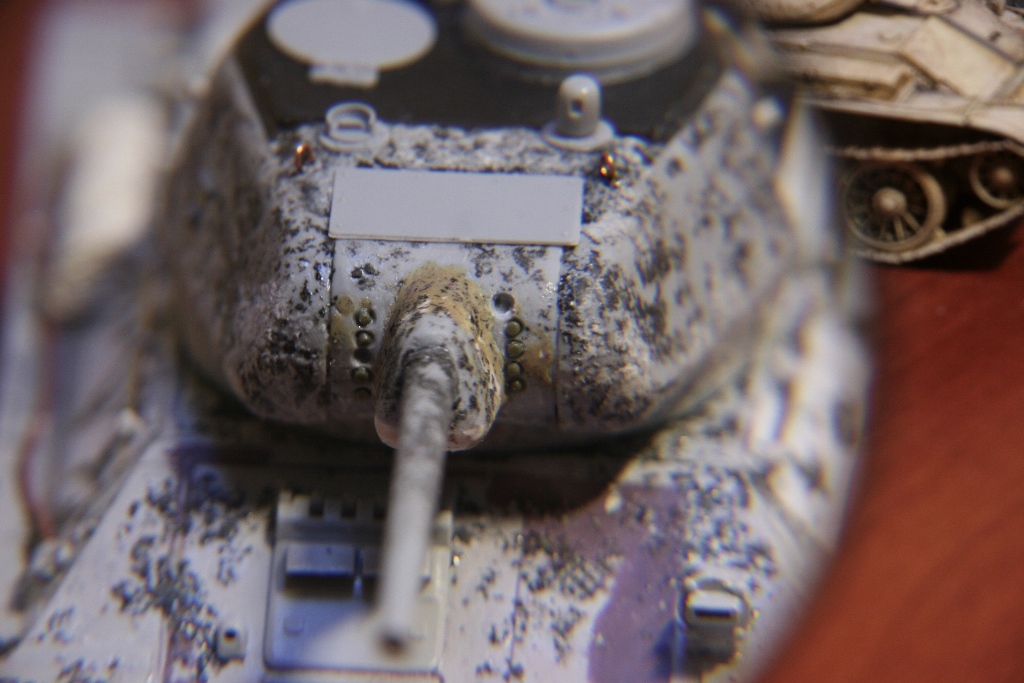

Добавлена прорезь приборов наведения/прицеливания ... прорезь курсового башенного пулемета ... установлены болты крепления маски орудия

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-41834400-1397105069_thumb.jpg





[Ayrn]

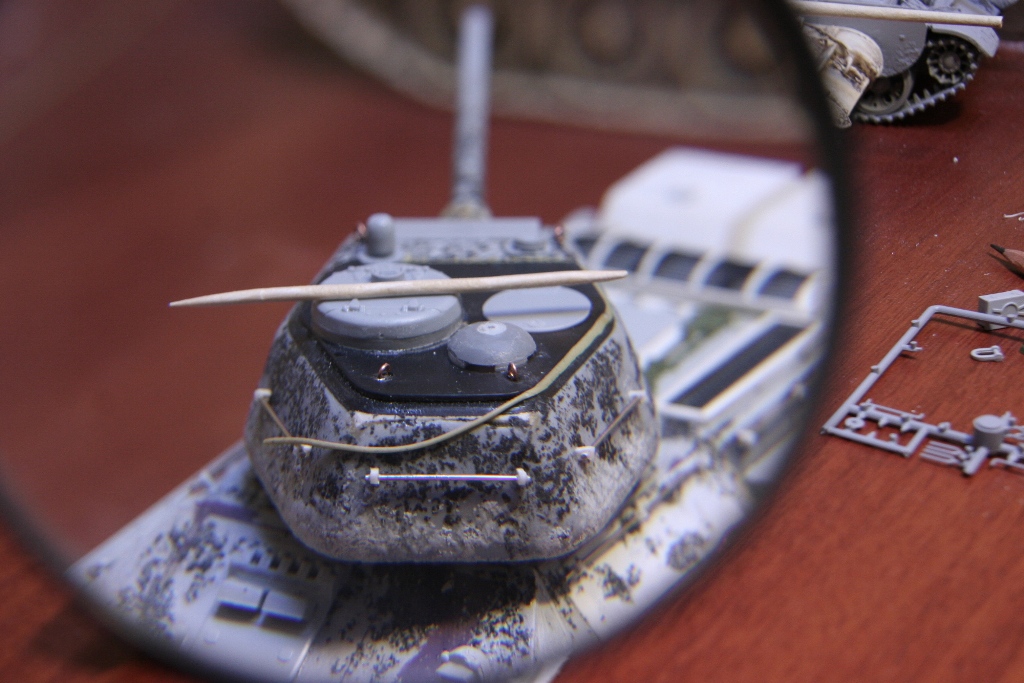

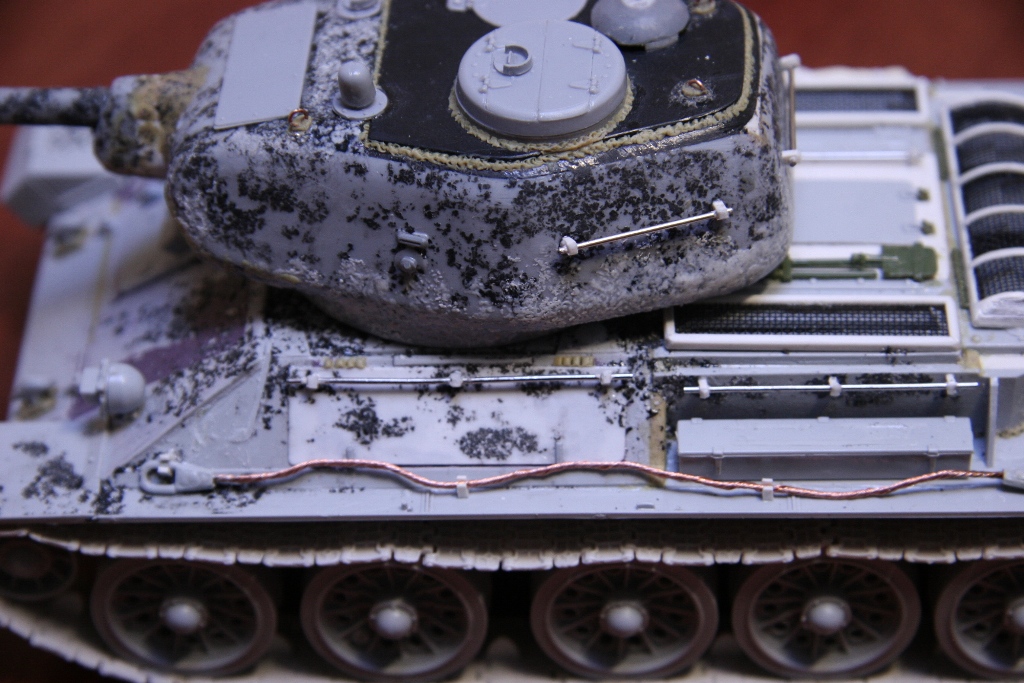

Имитация сварных швов по периметру верхнего листа башни ... "облагораживание" рымов

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-35632800-1397116669_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-15949900-1397116676_thumb.jpg

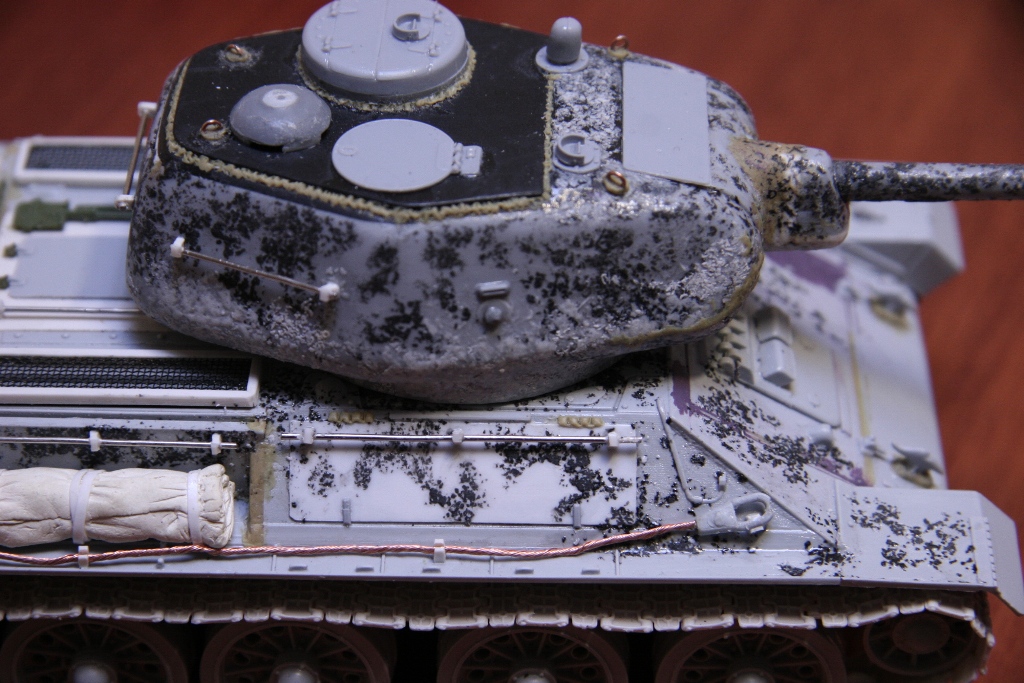

Имитация петель и замков на откидных частях бортов

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-33132900-1397116682_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-80824400-1397116688_thumb.jpg

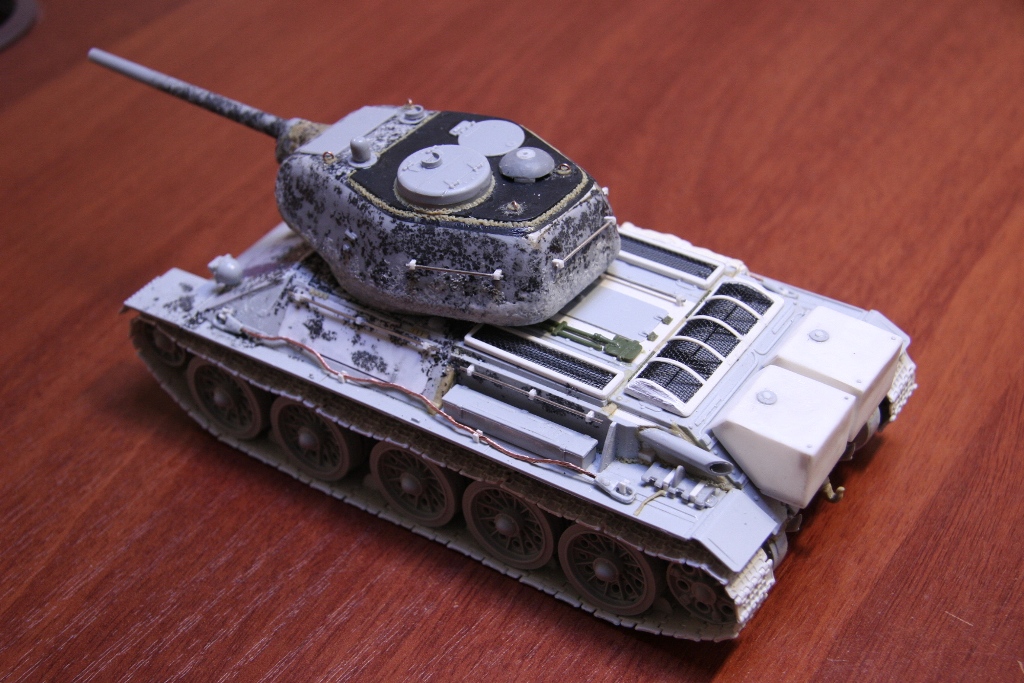

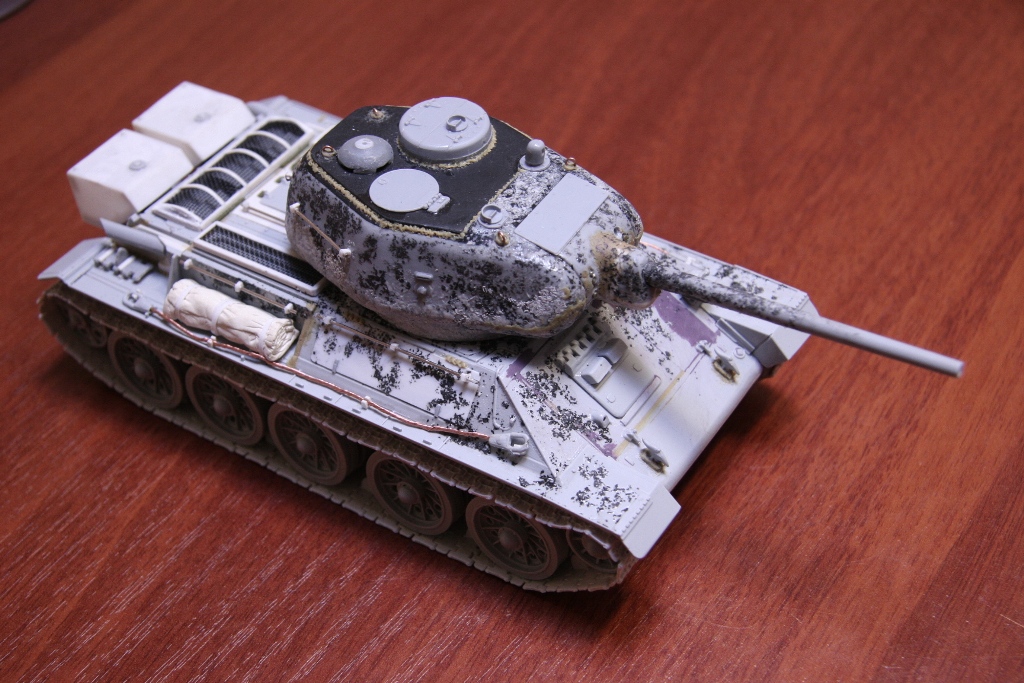

Внешний вид модели после окончания работ "запила"

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-51758900-1397116695_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-51464200-1397116702_thumb.jpg



в сухом остатке ... чуть подсушить имитации эпоксилином ... легкие (последние штрихи) шпаклевкой ... и можно под грунт

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-02859800-1397117392_thumb.jpg







Изменено 10 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

Айрат молодец!!!!супер запил!!!

ждем покраску!!!

[kikoz30]

http://s006.radikal.ru/i213/1404/ef/a6aab5a95043.jpg

[XomXomich]

Айратыч, ну ты и.... волшебник етить колотить! Извини что пропал, по 12 часов пахаем, ты из пластика красоту пилишь, а мы МоЩь изметалла лепим :-)

[Ayrn]

11 Апр 2014 - 07:51 пользователь XomXomich сказал:

Айратыч, ну ты и.... волшебник етить колотить! Извини что пропал, по 12 часов пахаем, ты из пластика красоту пилишь, а мы МоЩь изметалла лепим :-)

Может быть мне тогда стать твоим основным заказчиком на точеные стволы? .. .мммм??

[XomXomich]

11 Апр 2014 - 05:25 пользователь Ayrn сказал:

Может быть мне тогда стать твоим основным заказчиком на точеные стволы? .. .мммм??

Айратыч я еще не пробывал, у нас тут запара по спецухе, модельки боооольшиеразмер 1:1. Напротив чудоюдо стоит гусеничное, я так и не понял что в начале было. Но переделали ахтунг

[Ayrn]

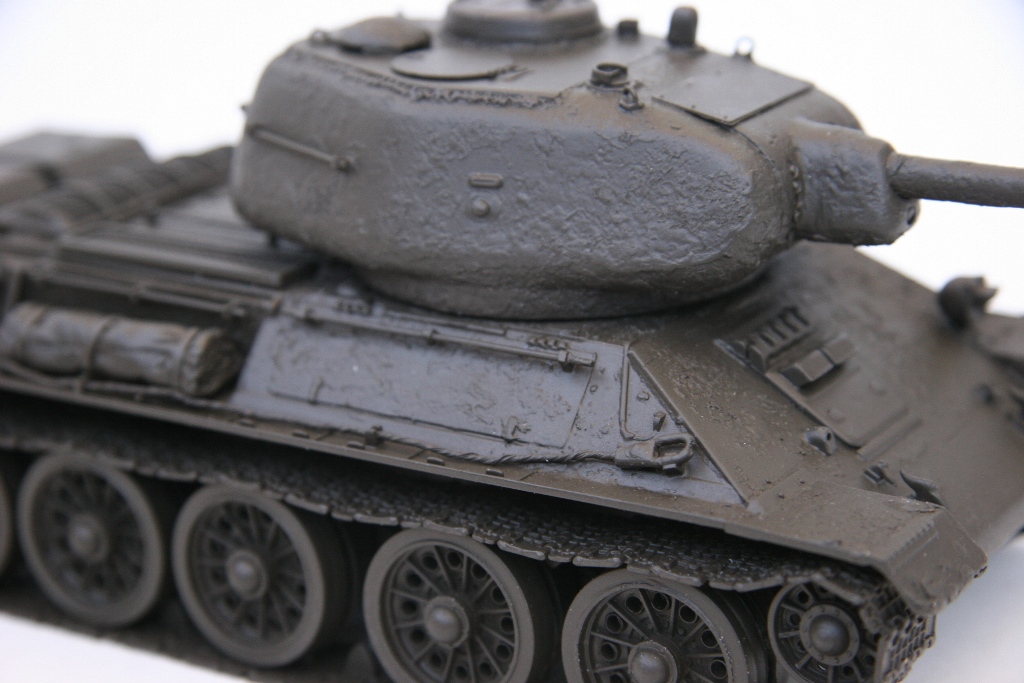

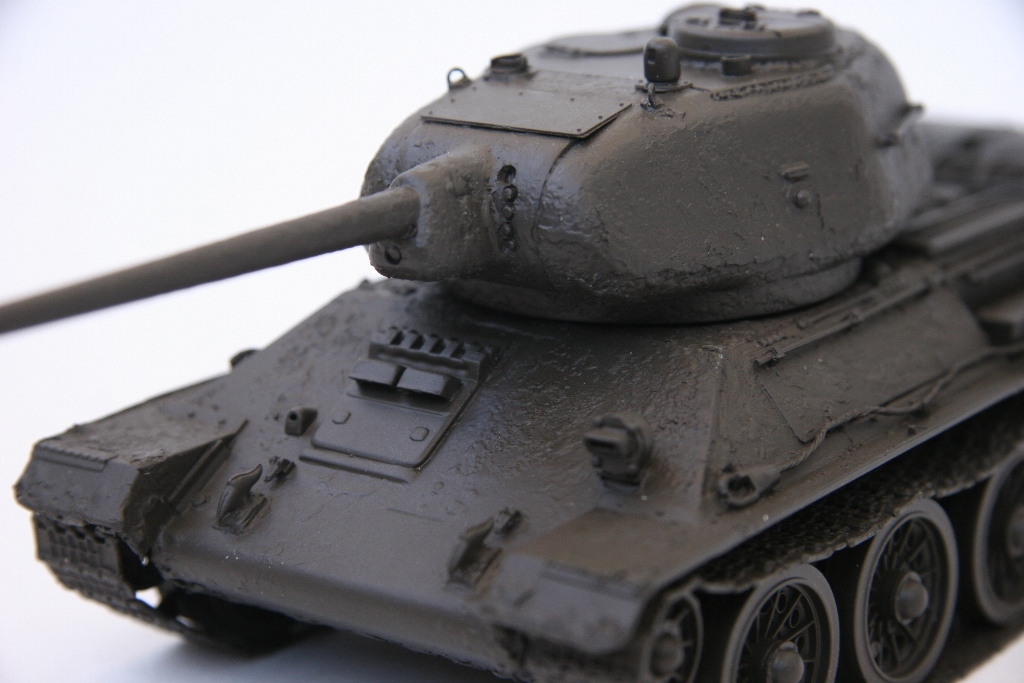

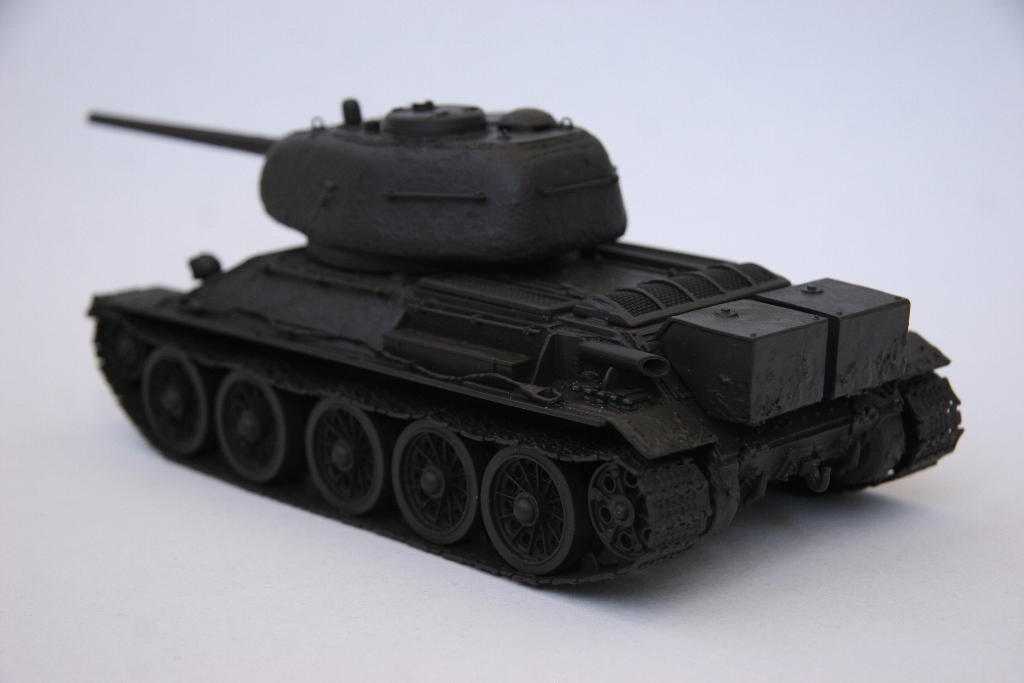

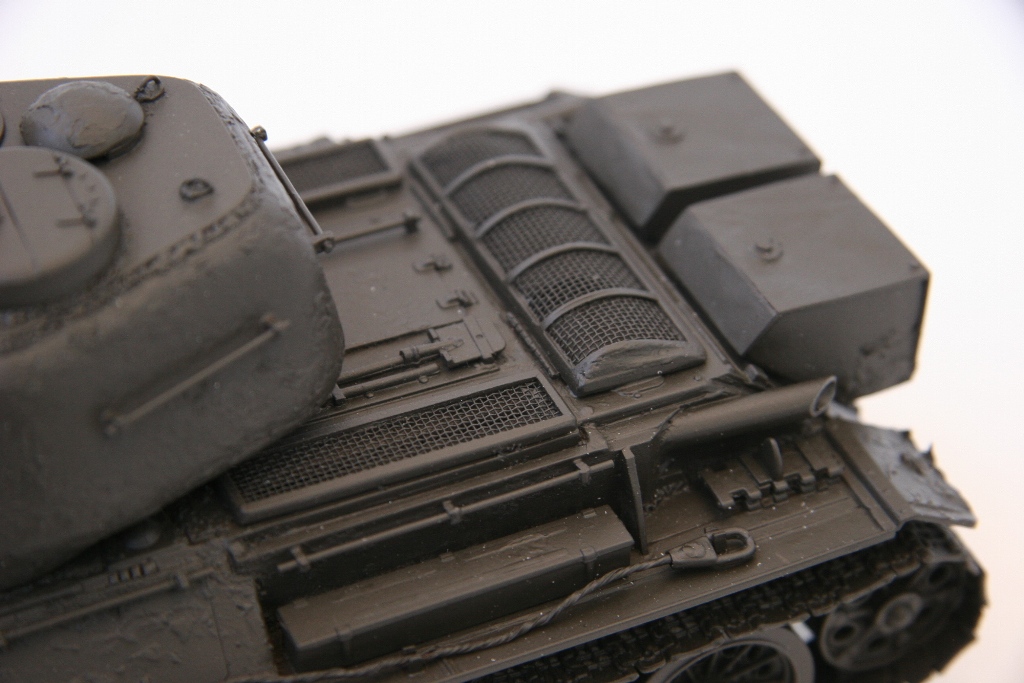

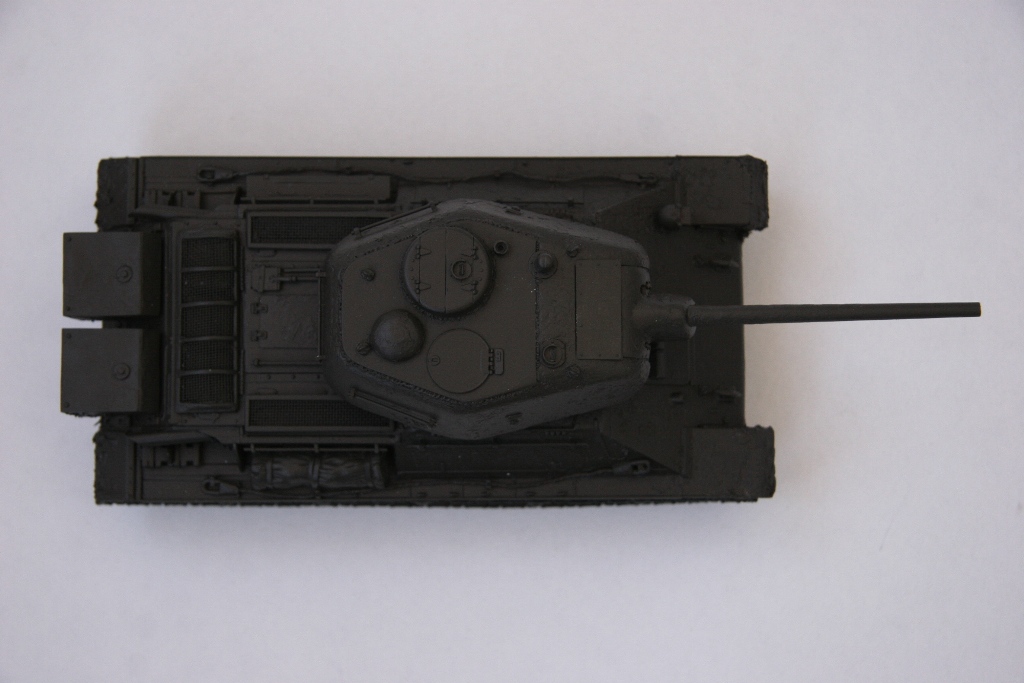

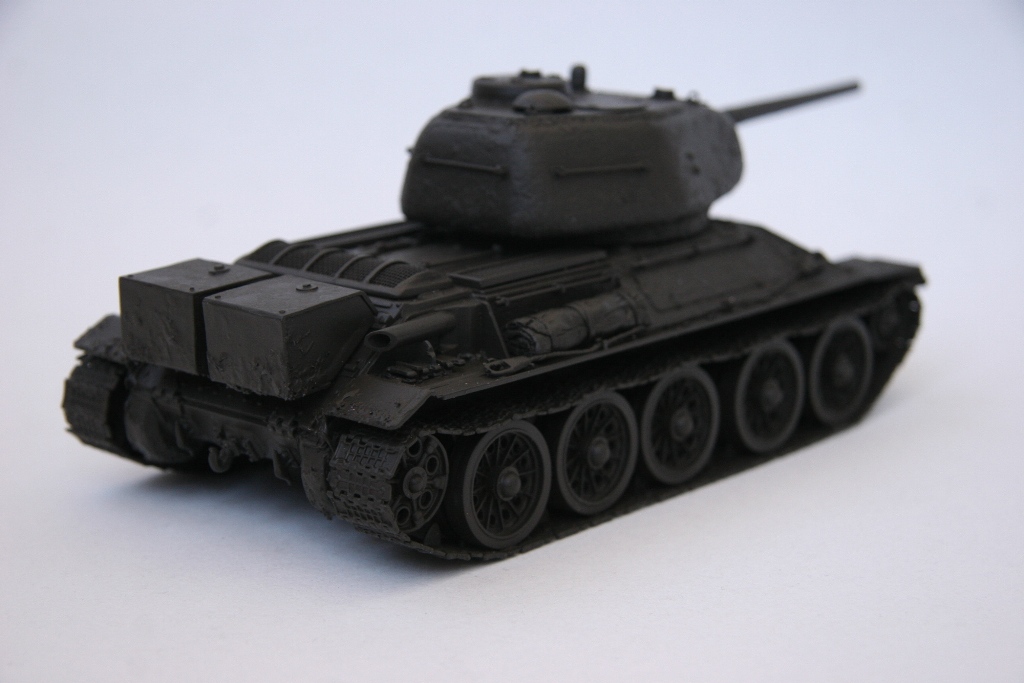

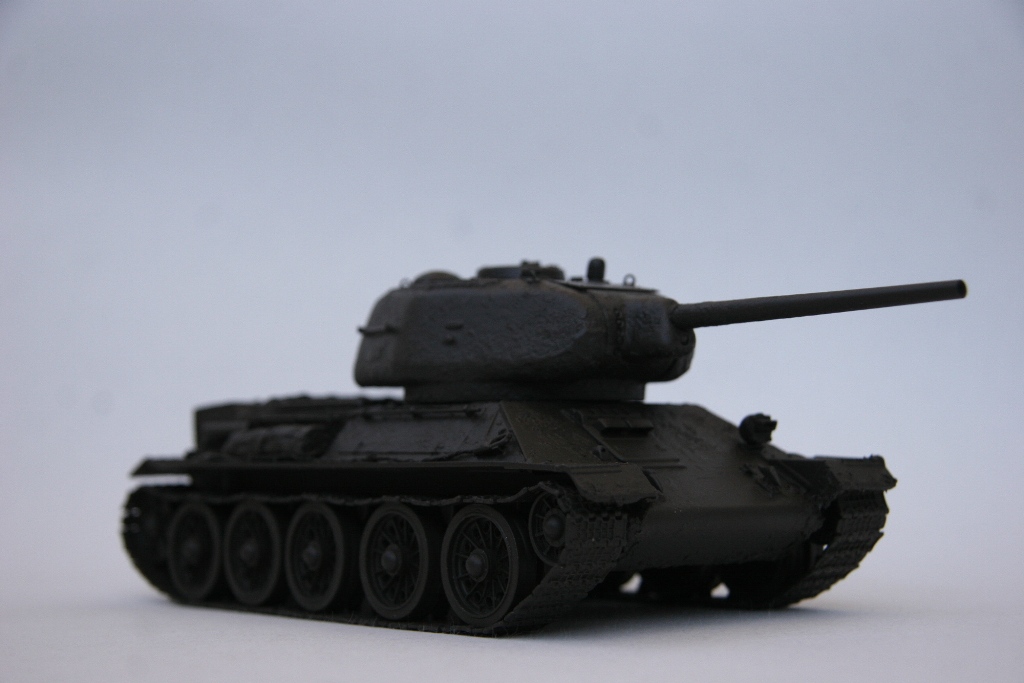

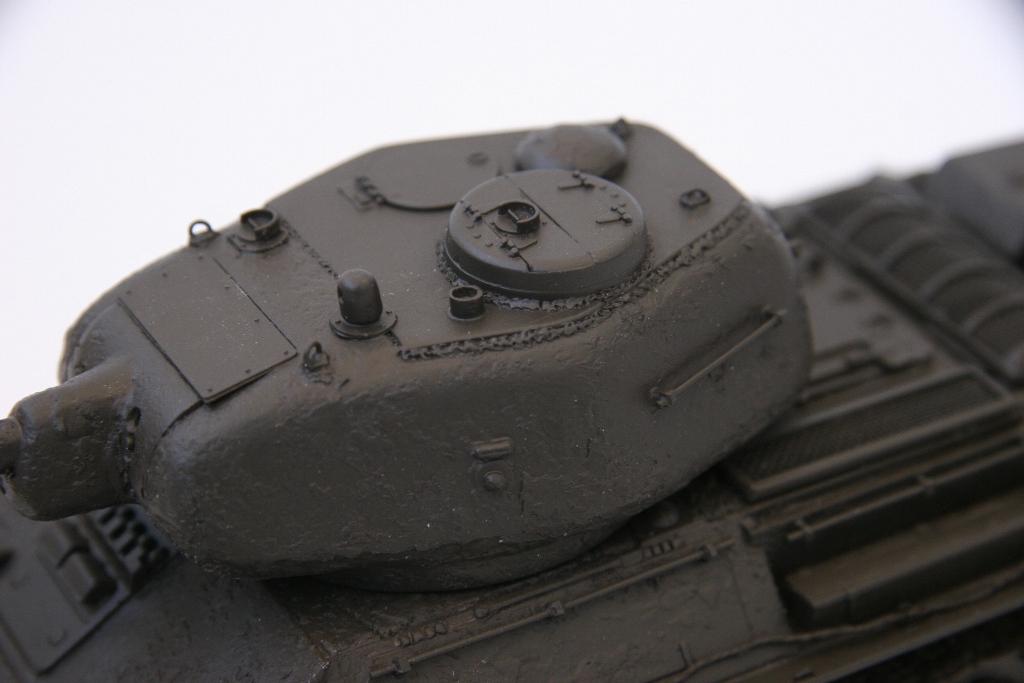

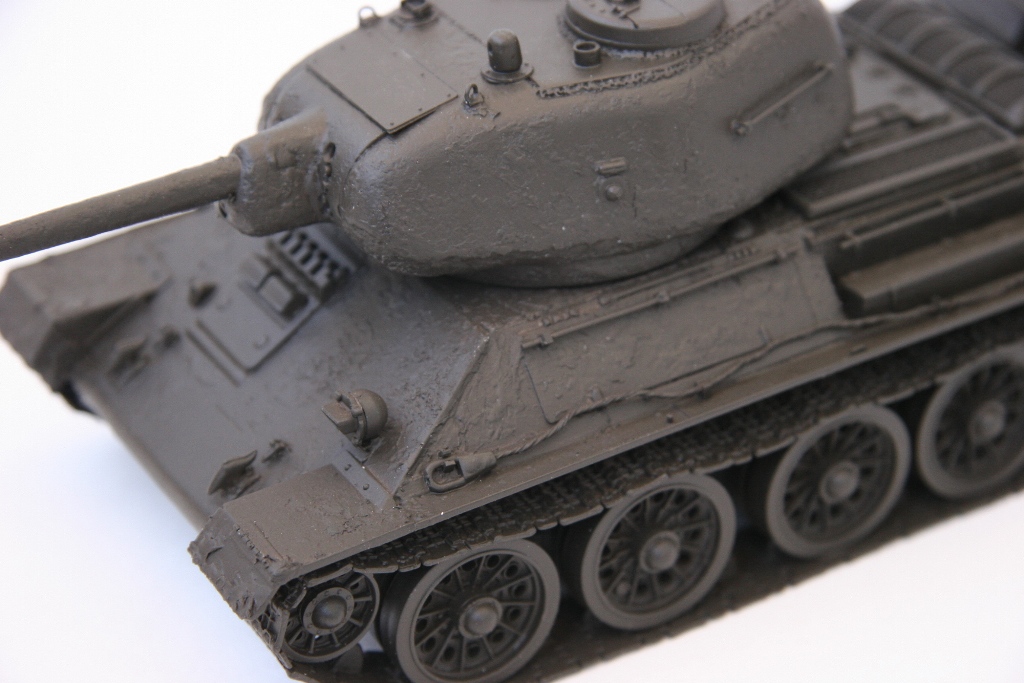

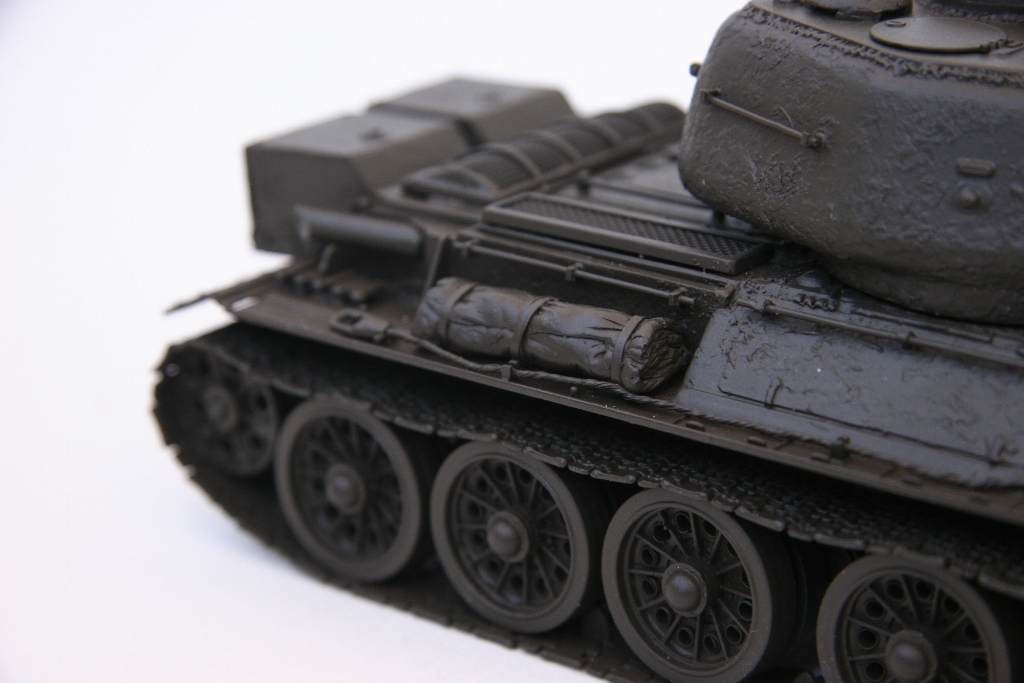

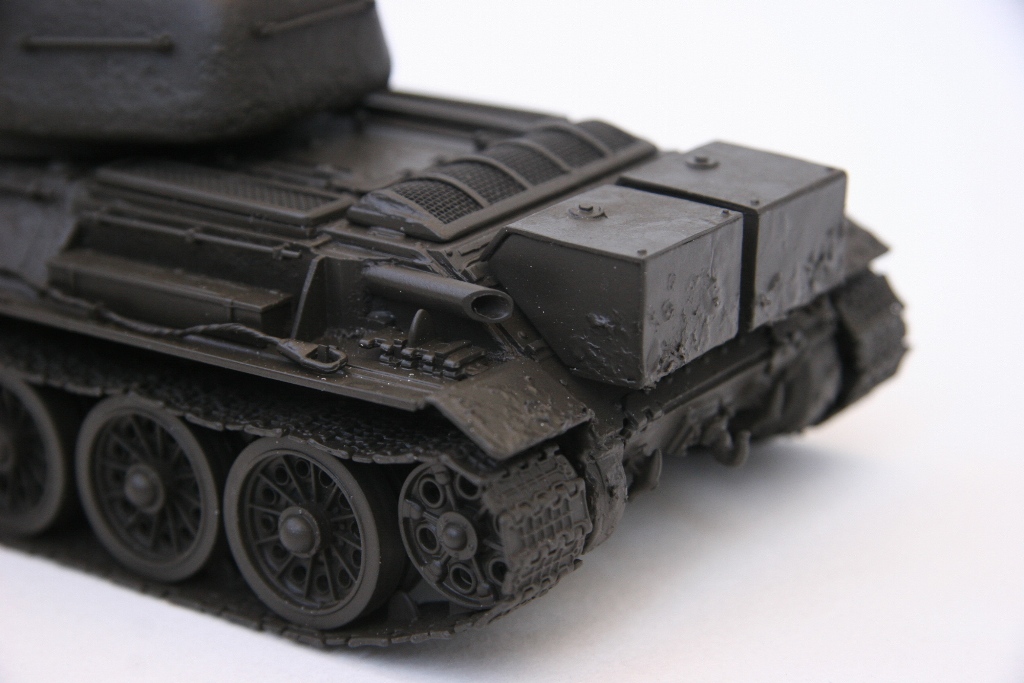

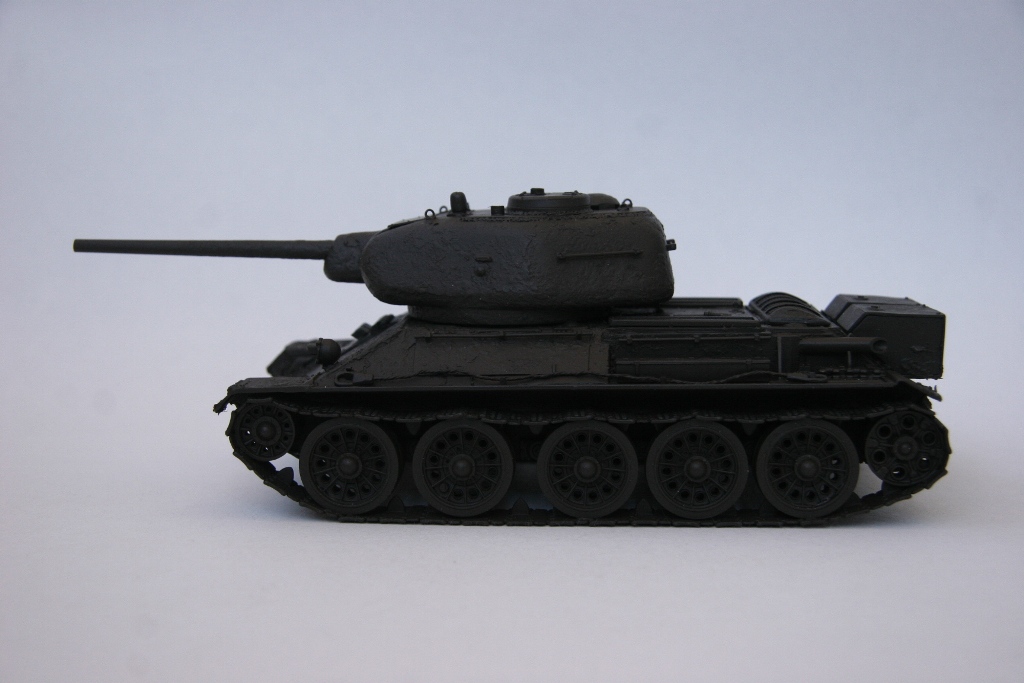

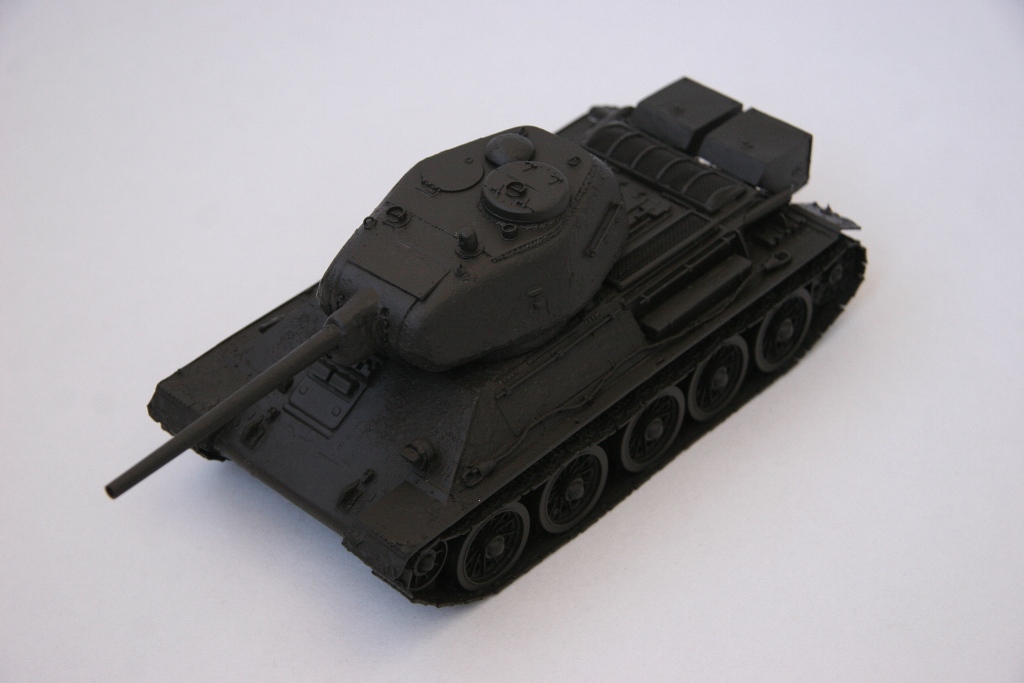

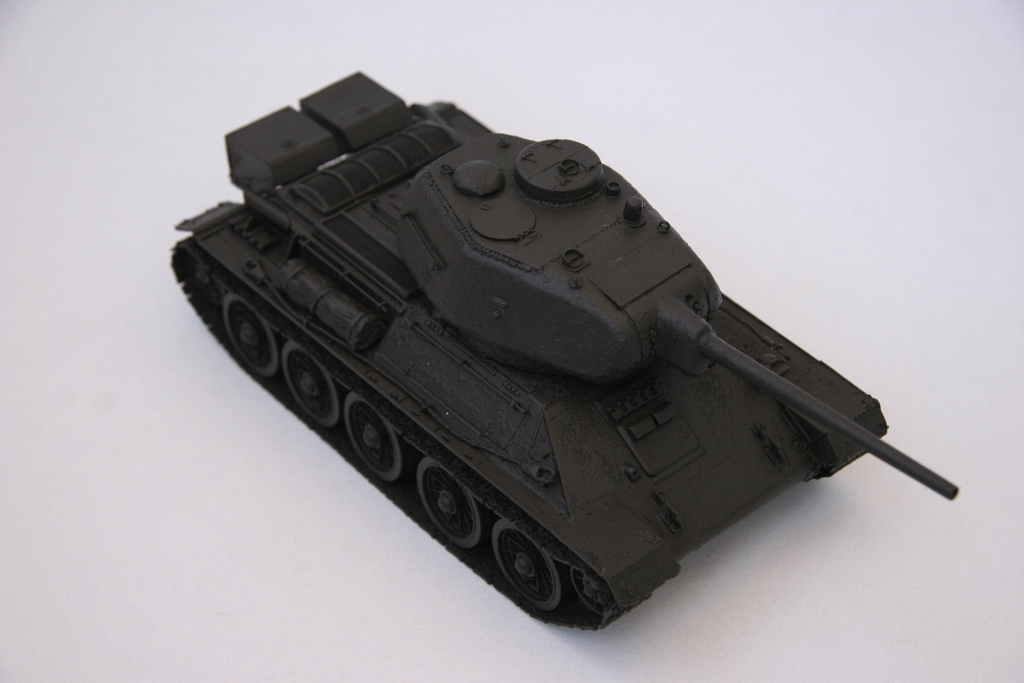

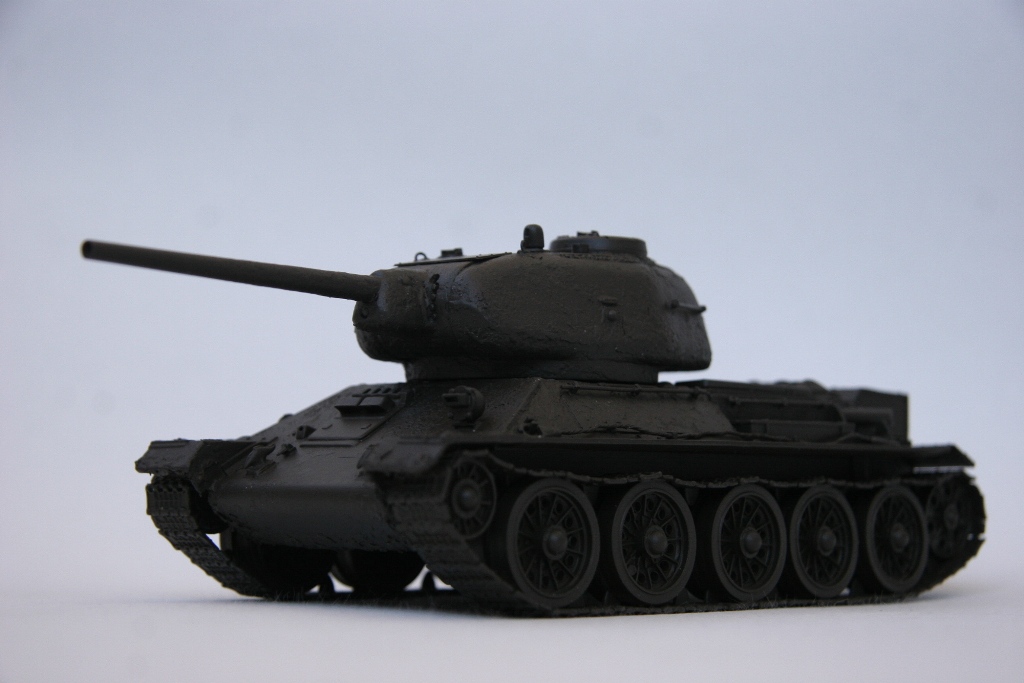

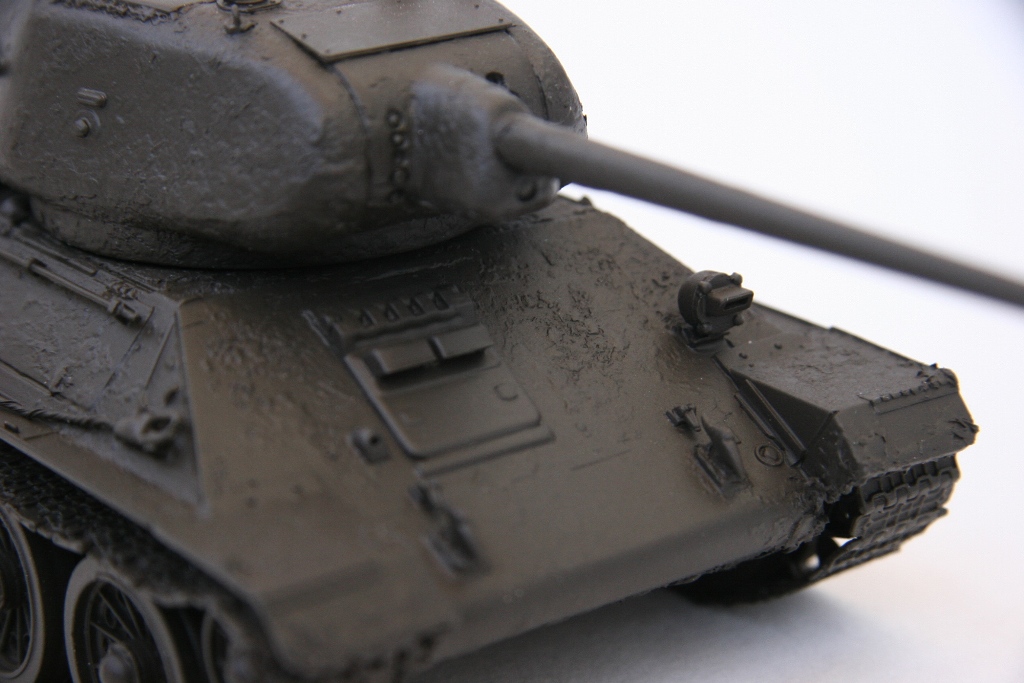

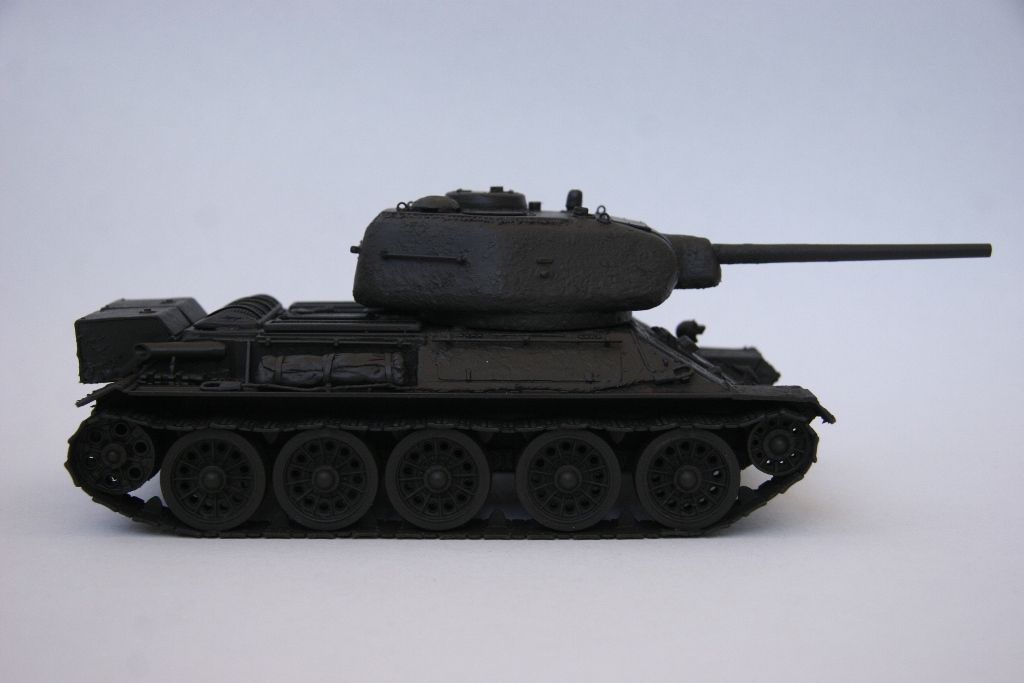

.... в неярком утреннем свете

Spoiler





http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-32217300-1397198143_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-16334500-1397198152_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-06516900-1397198178_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-54822300-1397198189_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-99243300-1397198223_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-93422700-1397198231_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-37781000-1397198243_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-41313000-1397198251_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-74871100-1397198377_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-86084500-1397198018_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-61507400-1397198029_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-24893600-1397198036_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-77028000-1397198042_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-32131500-1397198050_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-83220600-1397198056_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-71950000-1397198067_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-35527800-1397198078_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-55388700-1397198085_thumb.jpg



Изменено 11 апреля, 2014 пользователем Ayrn

[Alex_Dan]

структура литой башни хороша

дальнейшая окраска ходовой будет в собранном состоянии?

Изменено 11 апреля, 2014 пользователем Alex_Dan

[Amonagil]

11 Апр 2014 - 10:28 пользователь Alex_Dan сказал:

структура литой башни хороша

не то слово!)))

да и вообще сама модель при полу готовности оставляет приятные впечатления)

[Ayrn]

11 Апр 2014 - 14:28 пользователь Alex_Dan сказал:

структура литой башни хороша

дальнейшая окраска ходовой будет в собранном состоянии?

Выхода не было ... учитывая специфику тракофф от Макет - MSD
