Т - 43, Modelist, 1/35

[Alex_Dan]

Перепил сильный, здорово

мне нравиться из танков еще Т-44, тоже вроде никем не выпускается... вот только из чего конверсировать - пока не додумался

на подвиги как в соседней ветке по Т-44 пока не готов

Изменено 1 апреля, 2014 пользователем Alex_Dan

[Ayrn]

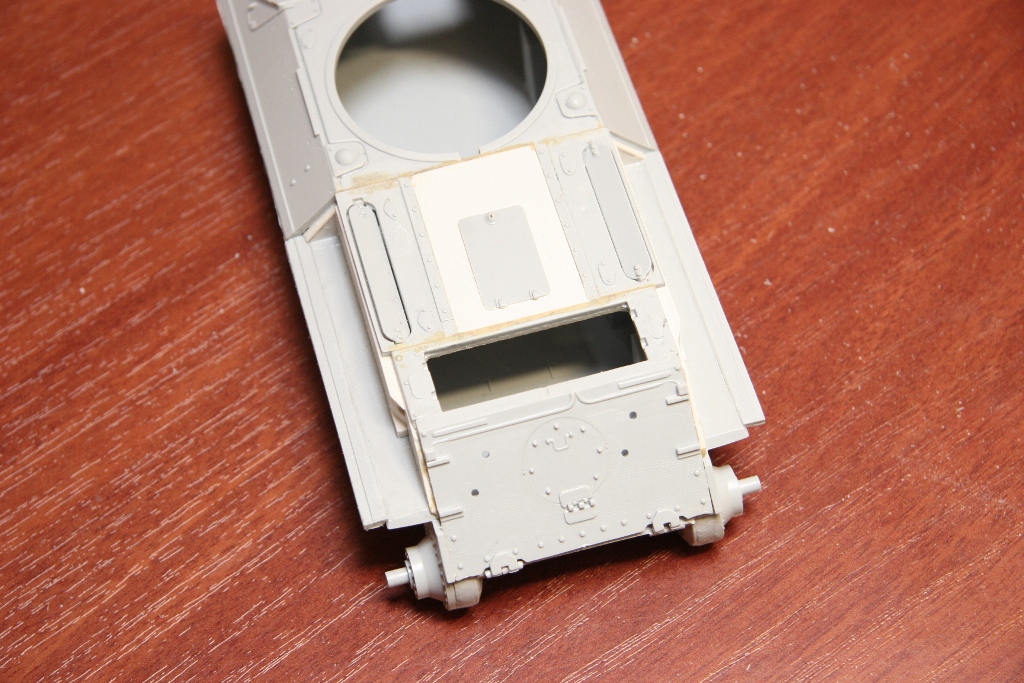

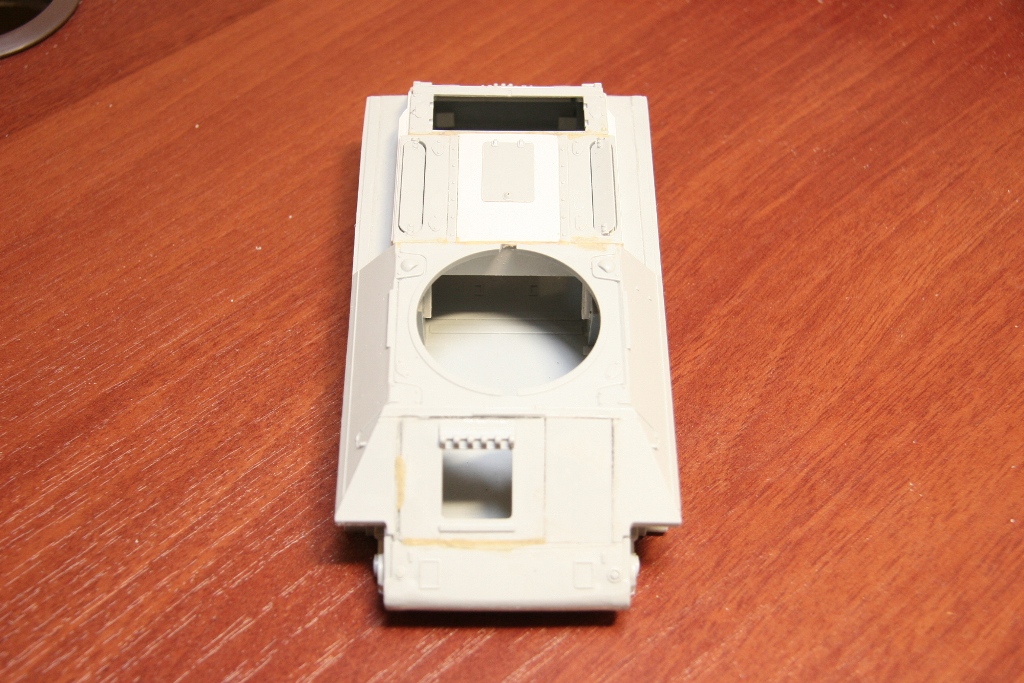

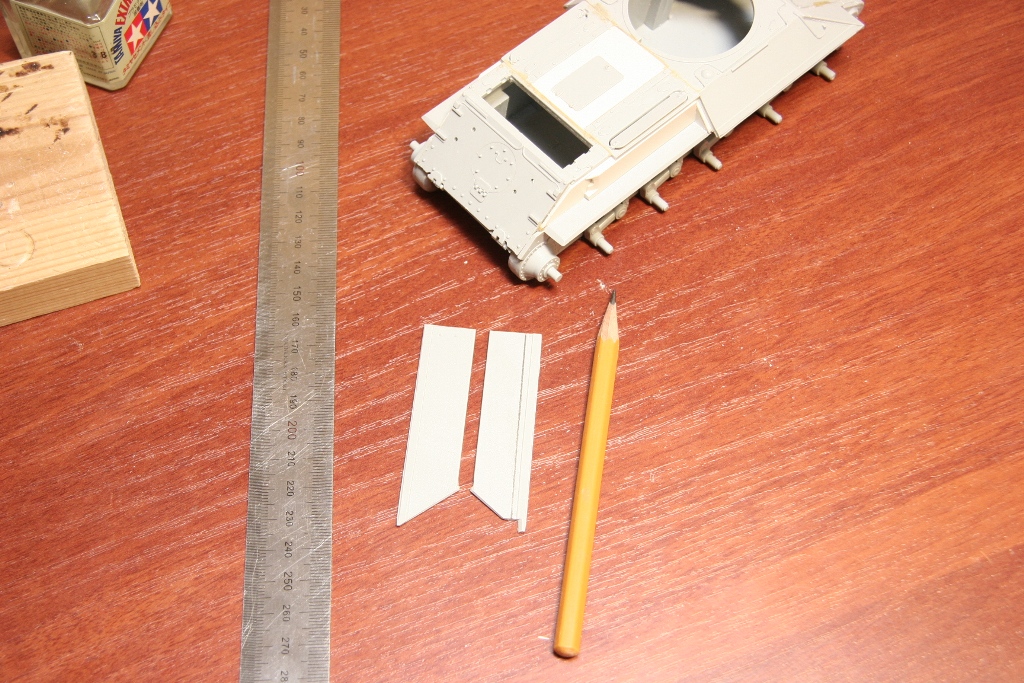

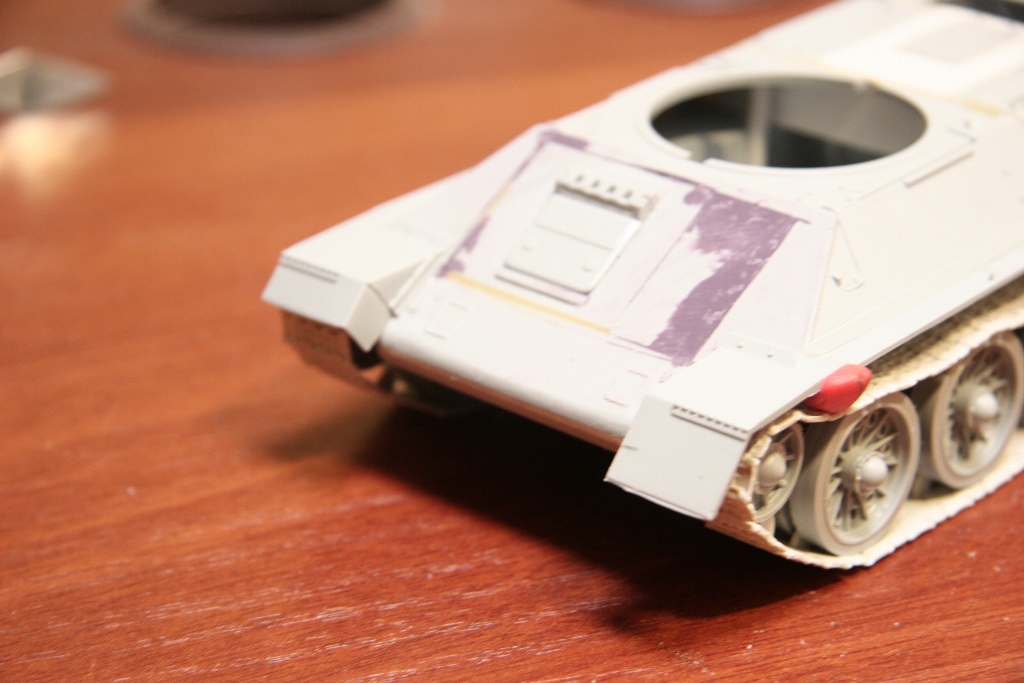

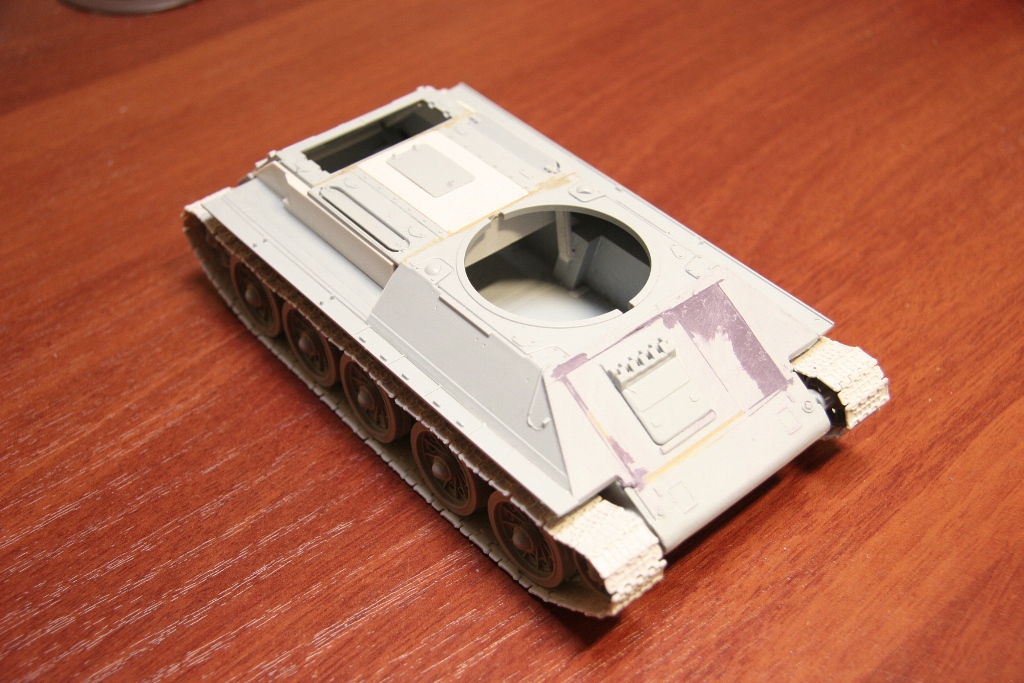

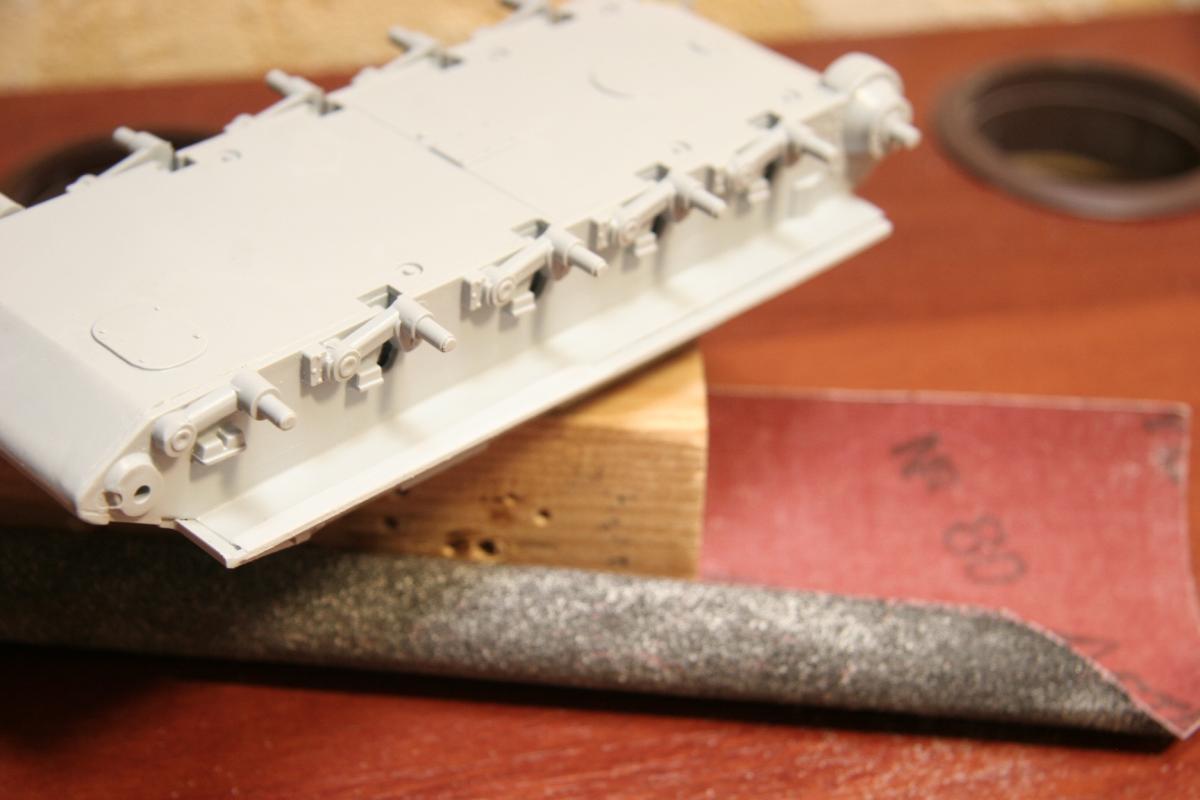

на доращивание полок были запущены обрезки от бортовых листов благо толщина оказалась одинаковая ...
по уму конечно надо было с разу отрезать внутренности не совпадающих деталей ... т.е .. полностюь переделать всю полку целиком ...  но исходил из минимизации трудо-время-затрат
как всегда крышка Дошика пошла на заделку зиящих отверстий .. потому как забивать это шпаклевкой или тратить на это эпоксилин посчитал просто не разумным все равно это никак не увидить
а если еще и не знать об этом уж тем более...
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-20192300-1396356710_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-72089900-1396356721_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-24612400-1396356729_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-45492300-1396356735_thumb.jpg

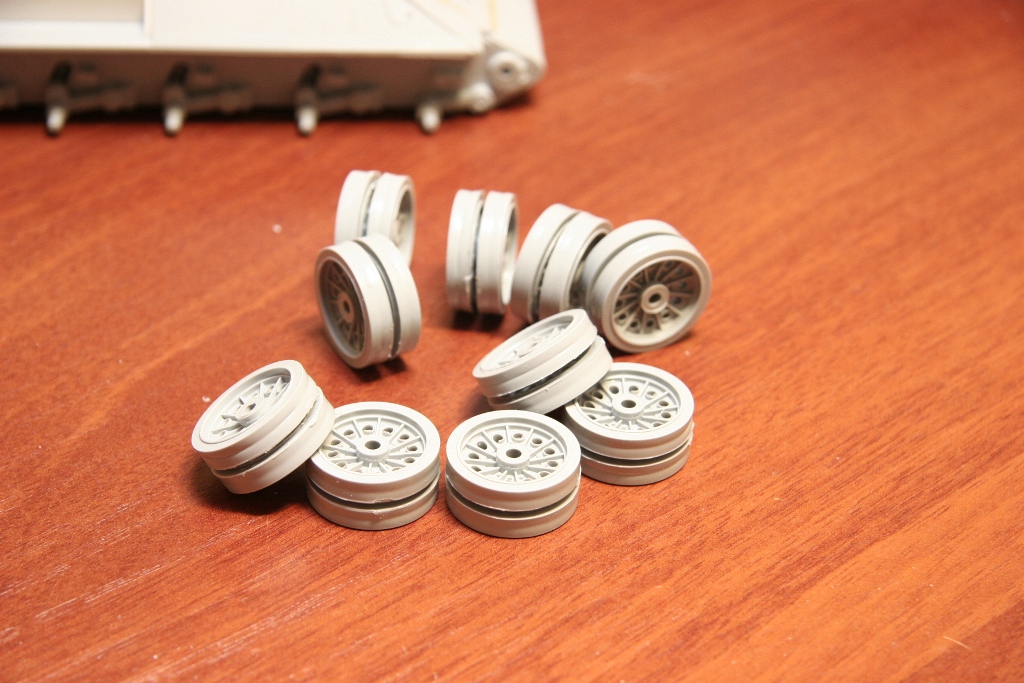

не то катки держу в руках .. не то изрядно поизносившиеся колесики от железнодорожного вагону
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-72398300-1396356741_thumb.jpg

Изменено 1 апреля, 2014 пользователем Ayrn

[Ayrn]

01 Апр 2014 - 18:11 пользователь Alex_Dan сказал:



Перепил сильный, здорово

мне нравиться из танков еще Т-44, тоже вроде никем не выпускается... вот только из чего конверсировать - пока не додумался

на подвиги как в соседней ветке по Т-44 пока не готов

скромность всегда украшала ...
Алекс ... ты себя не до оцениваешь ... после твоих ухищрений с лючками на 34ке .. шахтами .. и передними крыльями .. это для тебя уже не проблема (запилить 44)
мне вначале думалось .. что чего то слишком много перетачивать надо ... не осилю ..  а начал . .и как поехало...

[Ayrn]

Извечная дилемма  выбора ... винил или набор


Первые разы количество деталей в литниках и объемность кропотливой и монотонной работы по извлечению деталюшек .. обработке и сборке .. несколько насторожила
Впрочем как и неистребимое желание оставить в модели максимально возможное количество движущихся и функционирующих элементов толкало на выбор моделей с виниловыми гуслями, однако попробовав собрать "страшные" на первые взгляд наборные .. и сравнив конечные результаты ... для себя пришел к выводу что наборные смотрятся приятнее
Нет нет .. конечно дело вкуса или личных предпочтений ... кому то нравится так .. а кому то удобнее эдак

И безусловно что на каких то моделях виниловые смотрятся вполне себе достойно... но наверно они должны быть ... все таки ... от производителя с известным мировым именем (таковых отличает в первую очередь качество самих этих гуслей и их детализация) ....  ну или сама модель должна изобиловать конструктивными особенностями для таковых гуслей ... (поддерживающие ролики .. двойной ряд зубцов трака... бортовые экраны наконец то) .. т.е .. все то что скрашивает и скрадывает недочеты цельной гусли...

из публиковавшегося ранее:

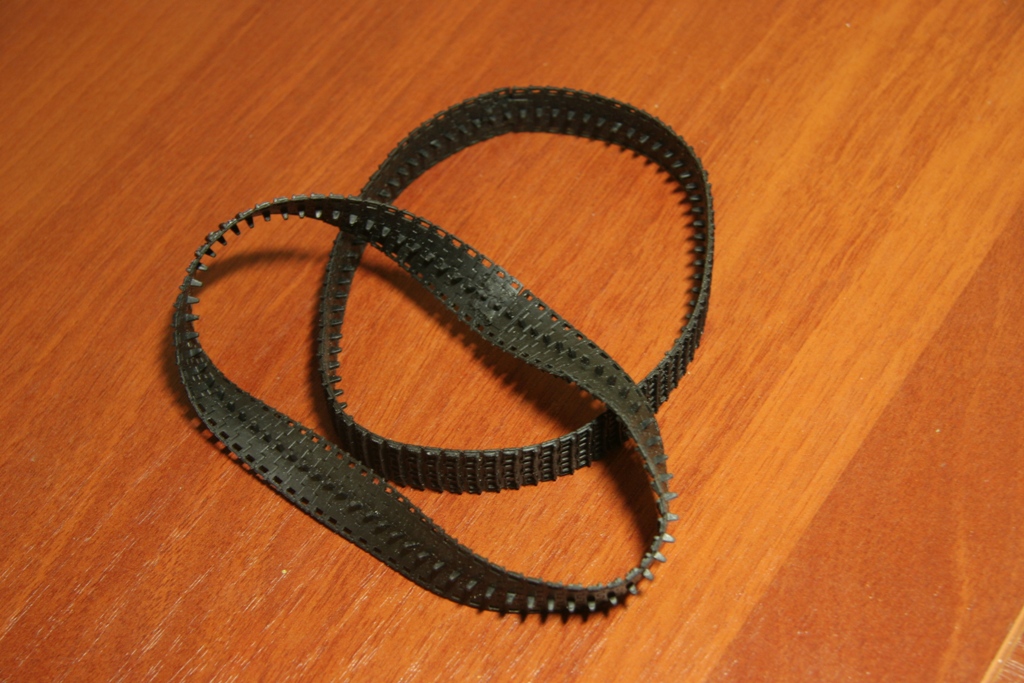

удобно но сомнительно красиво - http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-09035400-1396406771_thumb.jpg ....  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-20023300-1396406778_thumb.jpg - нудно и пугает перед сборкой
однако
сравните сами в конечном виде ... пусть даже не крашенное ... однако результат красноречив сам по себе
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-95163000-1396406786_thumb.jpg  ....  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-31292400-1396406794_thumb.jpg

Лично я отдам предпочтение конечно же наборным ... за их определенный шарм остающийся в модели после сборки ... в первую очередь своими мельчашими прогалами (зазорами/просветами) возникающими практически при любой сборке ... неровностями и изломами делающими ее (гуслю в целом) ... так похожей на настоящую
 Собрав далеко не одну пару две пары .. прекрасно знаю как тяжко бывает сделать грамотное и эстетическое .... сочленение всей гусли в целом .. .чтобы не было ощущения присутствия "лишнего" трака... или не натуралистичного излома в месте соединения...

Эта часть моего повествования наверно все-же больше будет занимательна тем кто ... как раз и бывает перед этим самым выбором ... винил или набор
Понятно что америки не открою своим рассказом.. но кому то может поможет один из методов ... воплотившийся или родившийся сам собой в процессе как раз разнообразных сборок

итак приступим....

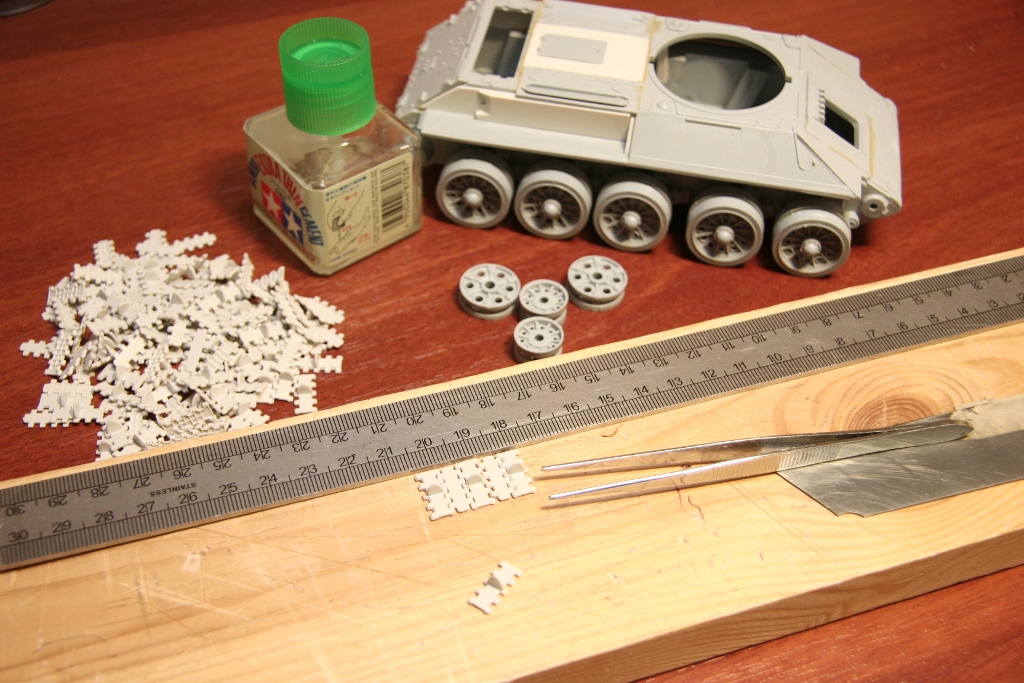

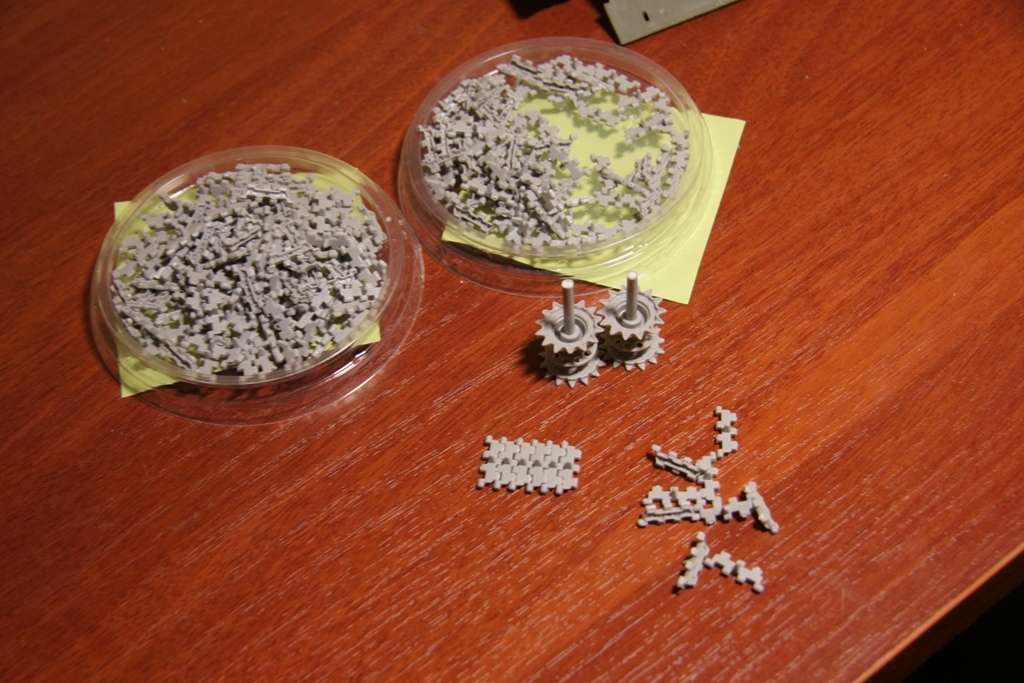

естественно отделив заранее все от литников .. и по возможности насколько позволяло терпение и тщательность удалив ненужное (облой и наплывы)  с траков ... обязательно беру металлическую линейку потолще ... выступает и ограничителем люфта .. и направляющей .. и измеряющей необходимой длинны собираемого участка... приступаю к склейке по несколько траков в куске (участке)
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-20058900-1396394975_thumb.jpg

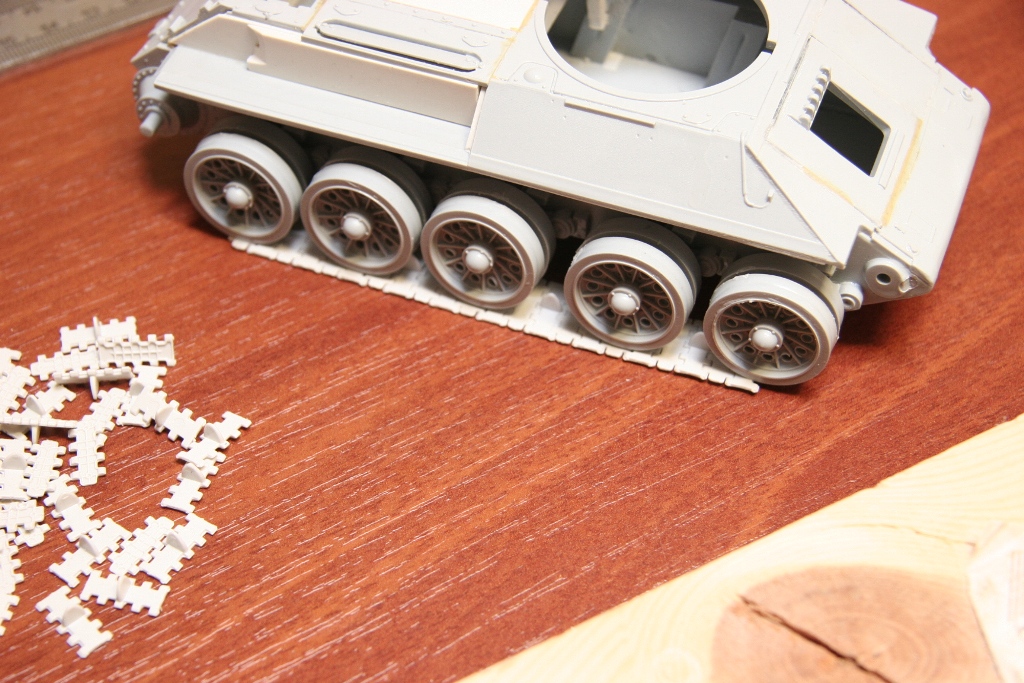

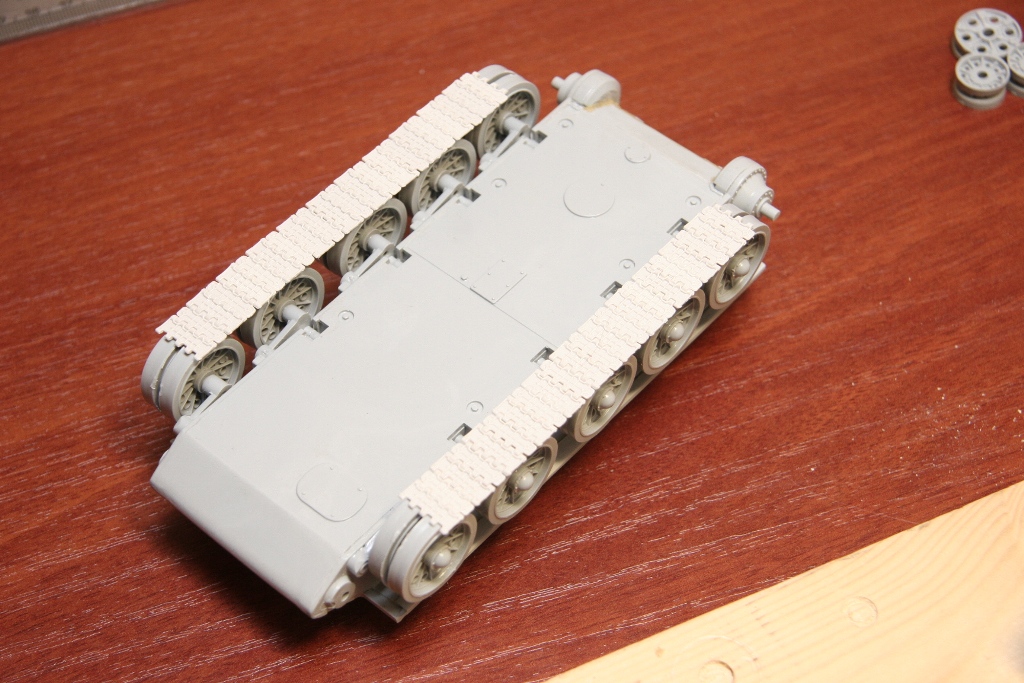

В первую очередь собираю цельные прямые участки на которых стоит модель ... от середины осей первого и последнего опорных катков... обязательно обеих сторон!
Это позволяет добиться ровного расположения на поверхности всей модели ... исключительно зрительный эффект ... плюс ко всему прочему ... плавных первых изгибов траков
сделал акцент что на модель ставлю обязательно оба участка сразу ... потому как был в моей практике случай когда собрал один ... приклеил на модель .. и она под собственным весом... слегка просела ... казалось бы что это не значительно ... и если вас не отвлечет что то от процесса сборки .. что придется прерваться ... а в это время клей окончательно высохнет  с едва уловимым смещением .... то как раз это избавит вас от эффекта .. колес "Татры" (косолапости) в конечной сборке
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-42021800-1396394981_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-21194700-1396395046_thumb.jpg


Изменено 2 апреля, 2014 пользователем Ayrn

[Ayrn]

Лента в своей конструкции как известно содержит два типа траков с разным количеством и размещением сочленяющих звеньев

что и является главным препятствием при сборке ... или надо ставить или убирать по два трака .. .а это довольно существенно в миллиметрах ... и размерами провисаний красивое сочленение сделать практически не представляется возможным ...

или их (траков) слишком много или совсем не хватает.... в верхней части ленивца отделяю уже собранное и склеиваю с местом соединения над первым опорным катком ... с нужным опять таки "провисом"

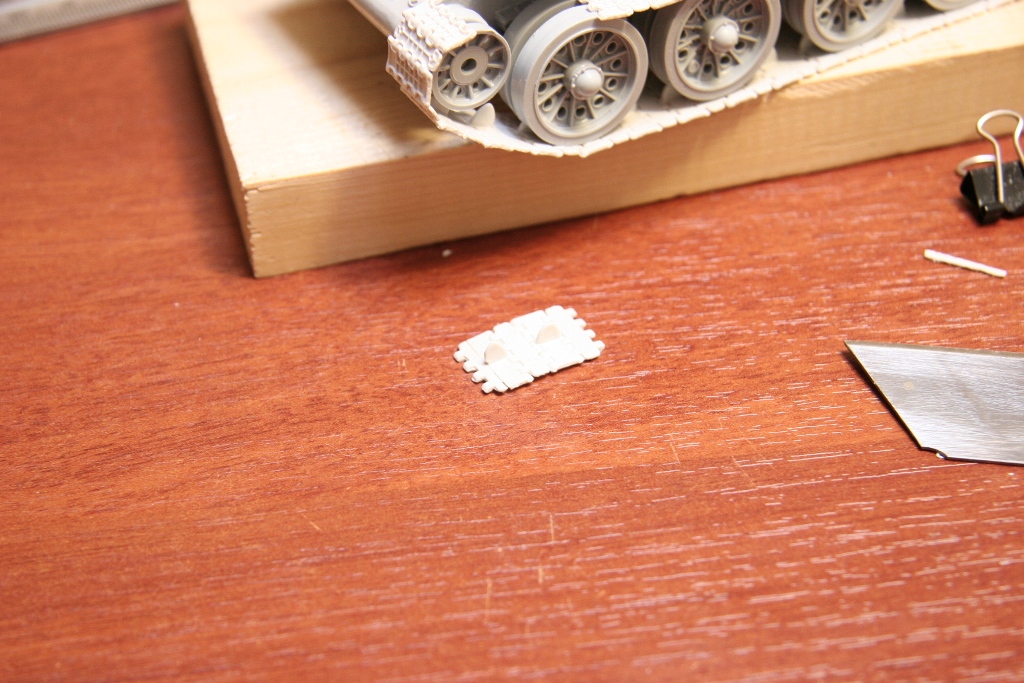

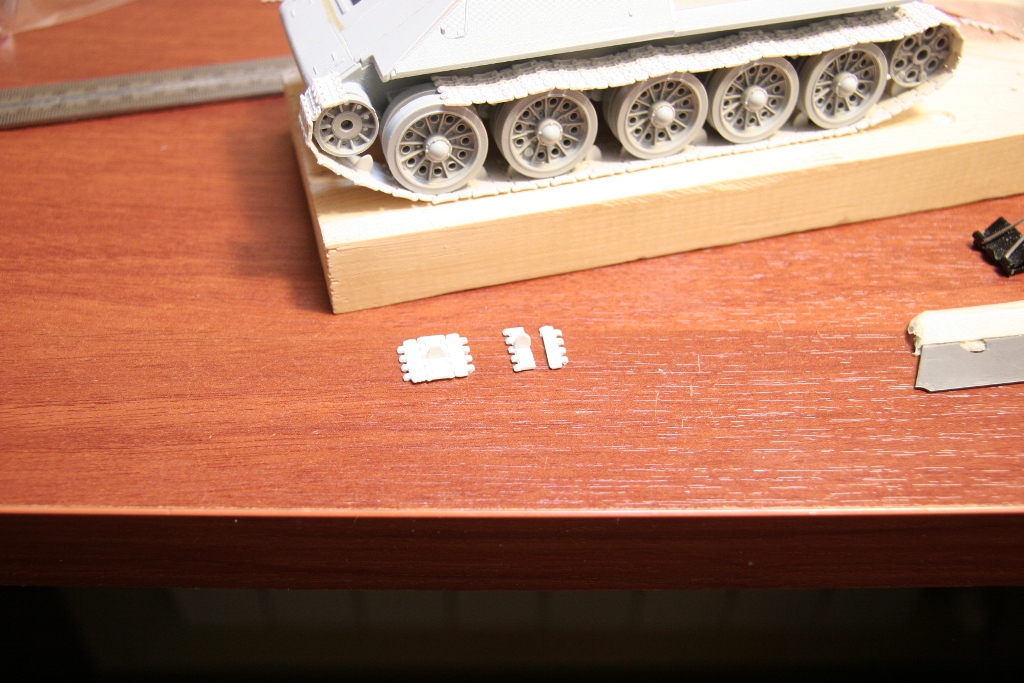

вот тут то ...  и делаю этот самый спасительный ..."хитрый трак" - разрезав на нужном расстоянии оба непарных трака ... соединяю в единое целое

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-47057700-1396402328_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-39668100-1396402336_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-60543800-1396402345_thumb.jpg



установив в нужное место .. пинцетом сдавливаю и стягиваю всю конструкцию в целом

место установки как и сам трак для "непосвященного" .. о наличии такого места делает его практически незаметным .. ну или крайне сложно находимом

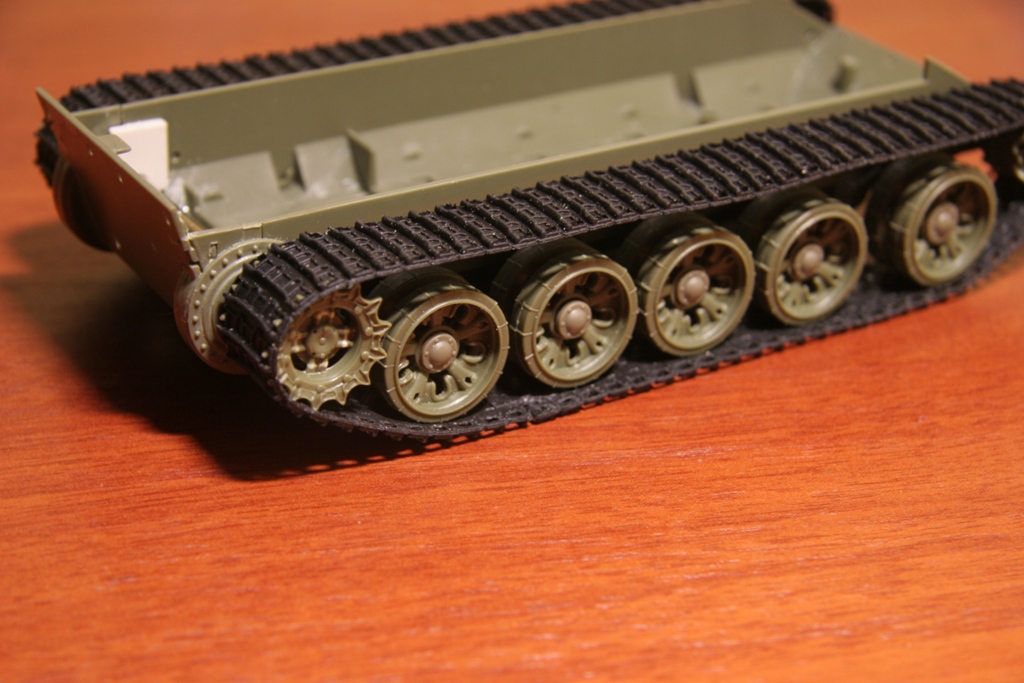

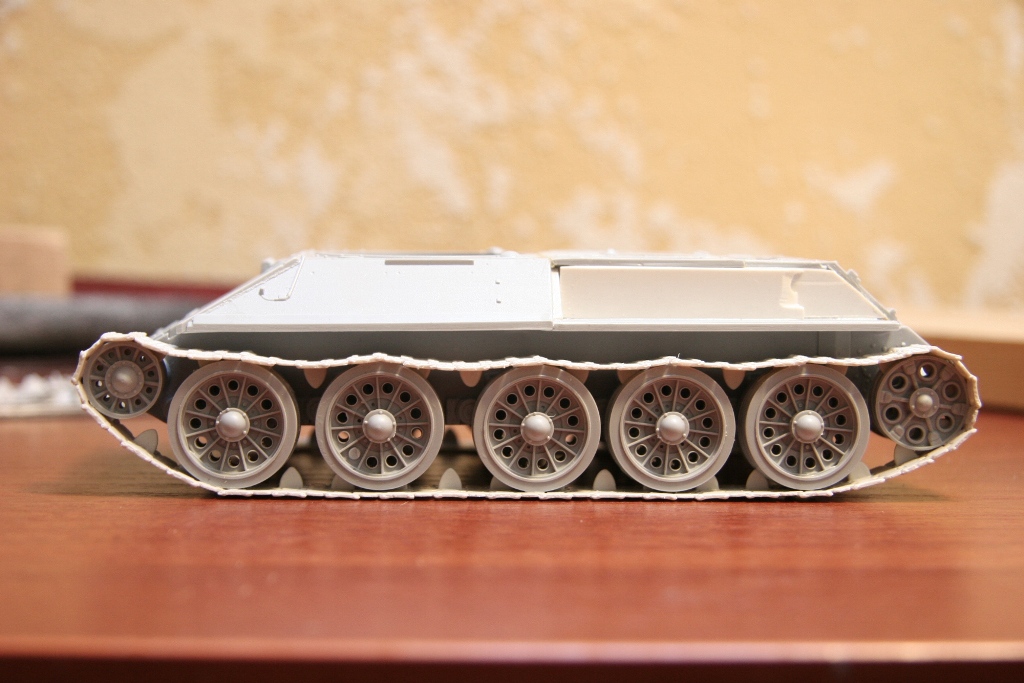

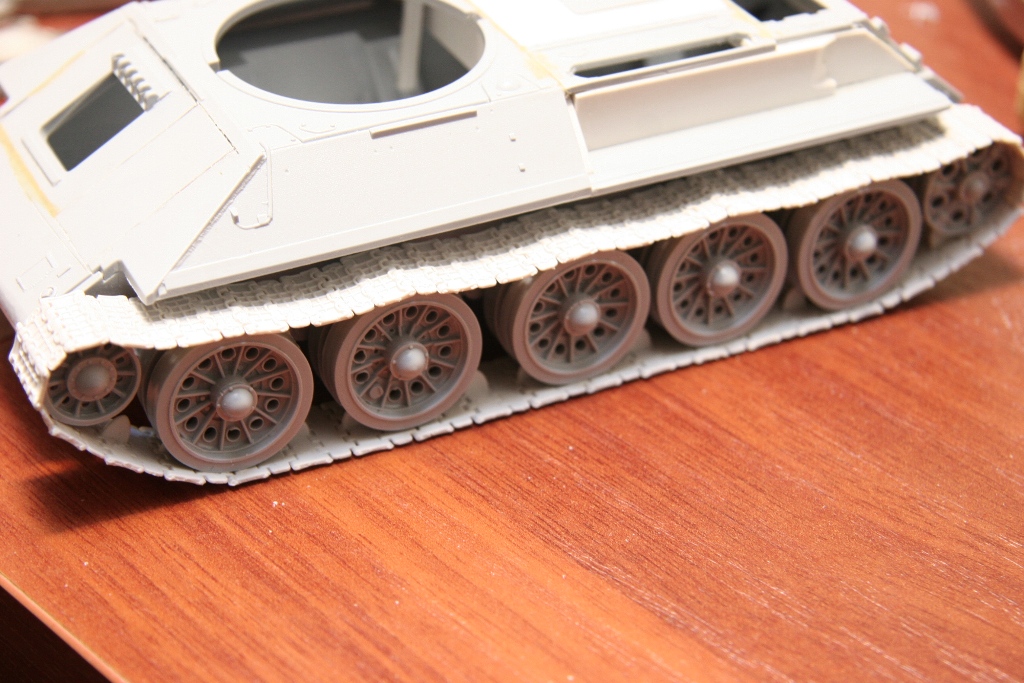

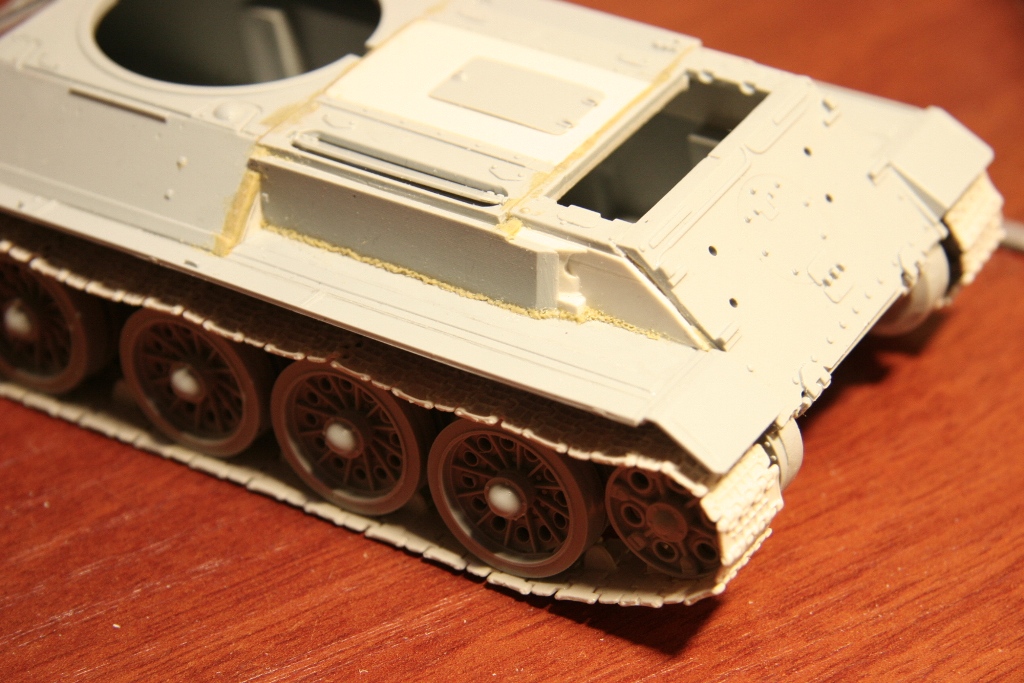

в целом гусля приобретает законченный и на мой взгляд вполне .. товарный и правдоподобный вид

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-33193800-1396402354_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-54919300-1396402363_thumb.jpg

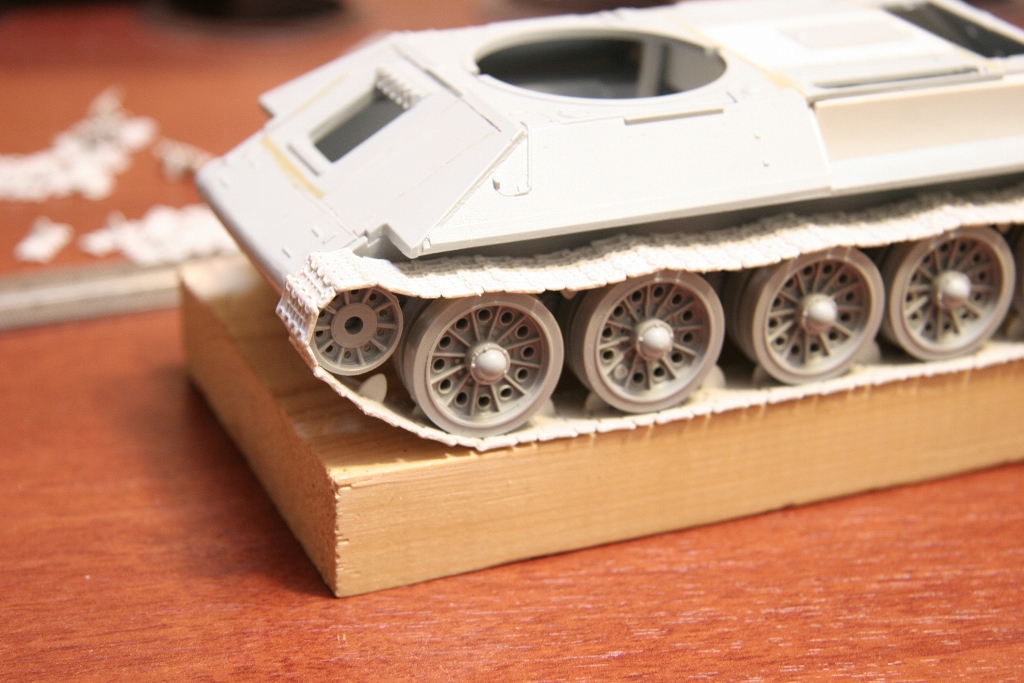

отблески в тень над верхом собранной ленты позволяют оценить (проконтролировать/подправить) ..."провисы"

фронтальный взгляд на уровне осей опорных катков..  позволяют оценить всю ленту на предмет прижима к каткам и звездам в целом ...





Изменено 2 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

надо было отдельной темой написать!!!статья хорошая!!

но для облегчения склеивания и потом постановки траков можно использовать скотч(модельный или монтажный)короче у кого какой есть!!!

вот так

Spoiler



http://postimg.org/image/4ltvdk5fd/  http://postimg.org/image/6t35ylh15/



потом устанавливаем.. и делаем провис

Spoiler



http://postimg.org/image/4ebae60s9/   http://postimg.org/image/3smbi25q1/

оставляем на некоторое время.. и вот результат

Spoiler



http://postimg.org/image/l71ht7wjd/

просто и удобно!!!

а вот в мастер клабе еще и под каждый палец просверлить надо!!!вот где веселье

[Ayrn]

согласен с Андреем .. скотч малярный

весьма будет пользителен ... держит довольно крепко даже для стягивания корпусов
однажды очень сожалел что попробовал  (по ленности  своей идти искать в кладовку) ... канцелярский ..

уж очень у прозрачного скотча клей "вредный" особенно когда еще к тому же соприкасается с клеем для модели

Изменено 2 апреля, 2014 пользователем Ayrn

[Alex_Dan]

02 Апр 2014 - 08:31 пользователь Andryhin50rus сказал:



надо было отдельной темой написать!!!статья хорошая!!

поддерживаю, это практически полностью готовая статья

[XomXomich]

01 Апр 2014 - 15:11 пользователь Alex_Dan сказал:



Перепил сильный, здорово

мне нравиться из танков еще Т-44, тоже вроде никем не выпускается... вот только из чего конверсировать - пока не додумался

на подвиги как в соседней ветке по Т-44 пока не готов

Выпускается т-44 в 72 масштабе, правда как лотерея, мне из 3х наборов попалось всего 1,5 нормальных, там тупо конверсионные детальки кинули в комплект т-54 и все. Может попасться точеный ствол, а может как и башня из смолы. И так же с решеткой мто и баками тоже лотерея.

[Alex_Dan]

03 Апр 2014 - 05:19 пользователь XomXomich сказал:



Выпускается т-44 в 72 масштабе, правда как лотерея, мне из 3х наборов попалось всего 1,5 нормальных, там тупо конверсионные детальки кинули в комплект т-54 и все. Может попасться точеный ствол, а может как и башня из смолы. И так же с решеткой мто и баками тоже лотерея.

увы, в 72-м меня интересует только авиация

[XomXomich]

Ну а в 35 только конверсия или бумага :-) 72 больно мелкийдля моих клешней :-) . Вот локуста запорол в 35, очень уж мелкие детальки были но цук красотища...

[Ayrn]

04 Апр 2014 - 11:31 пользователь XomXomich сказал:

Ну а в 35 только конверсия или бумага :-) 72 больно мелкийдля моих клешней :-) . Вот локуста запорол в 35, очень уж мелкие детальки были но цук красотища...

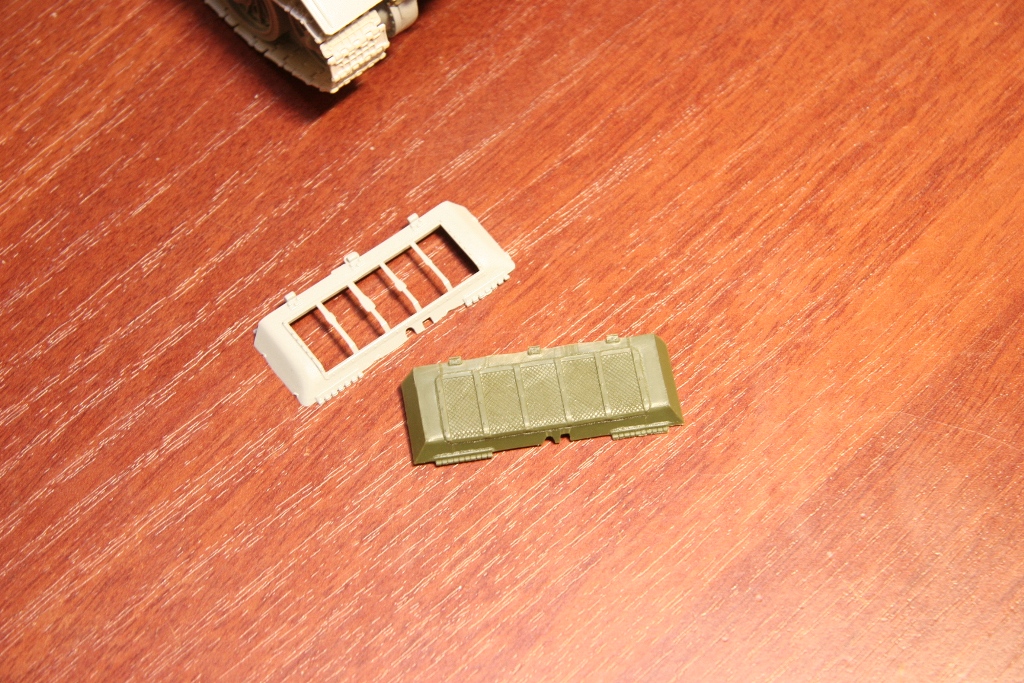

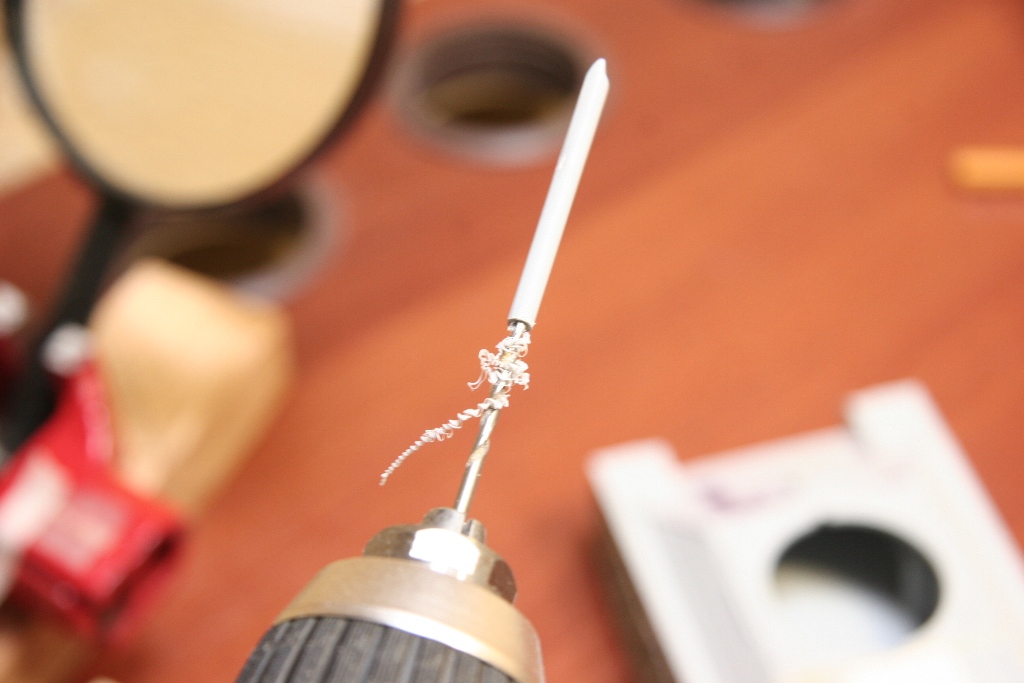

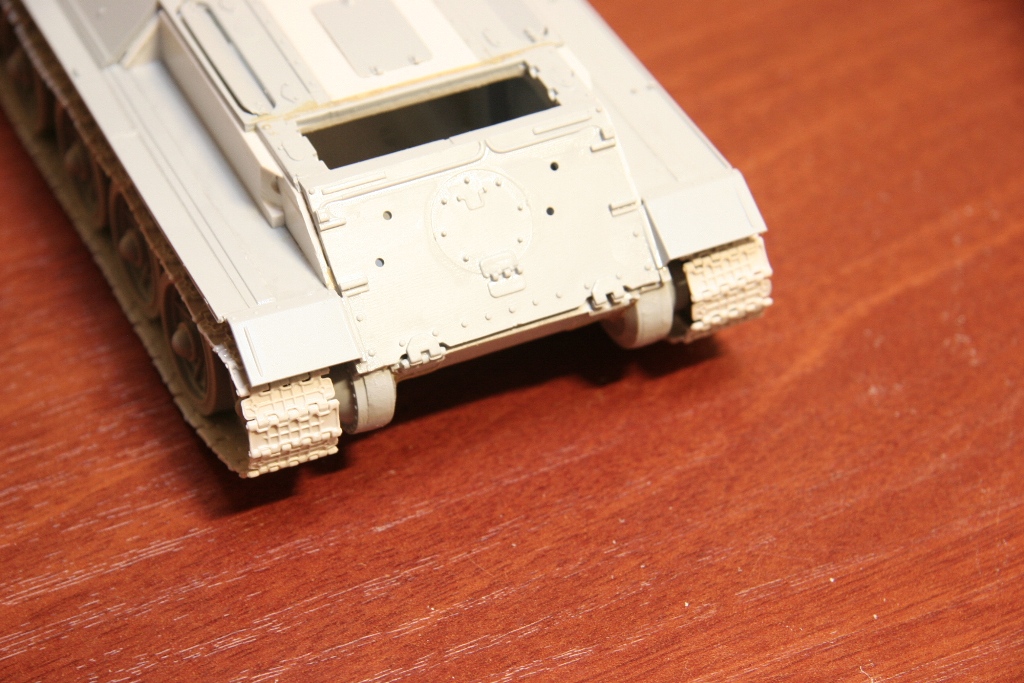

а ты чего раньше времени его (Локуста) хоронишь то? ... собрал и не кажишь....



[Ayrn]

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-08788100-1396668105_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-90227800-1396668112_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-81338400-1396668118_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-79793100-1396668124_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-25454600-1396668132_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-56622800-1396668142_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-09815800-1396668150_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-93056300-1396668161_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-60614300-1396668169_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-57266600-1396668176_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-75562800-1396668182_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-12550000-1396668191_thumb.jpg

[Ayrn]

Чуть подробнее остановлюсь пожалуй на еще одном элементе конструкции 43 ... что отличает его от "предшественников и родственников" классической 34 и 34-85
Условно Квадратные Топливные баки с расположением оных на корме корпуса

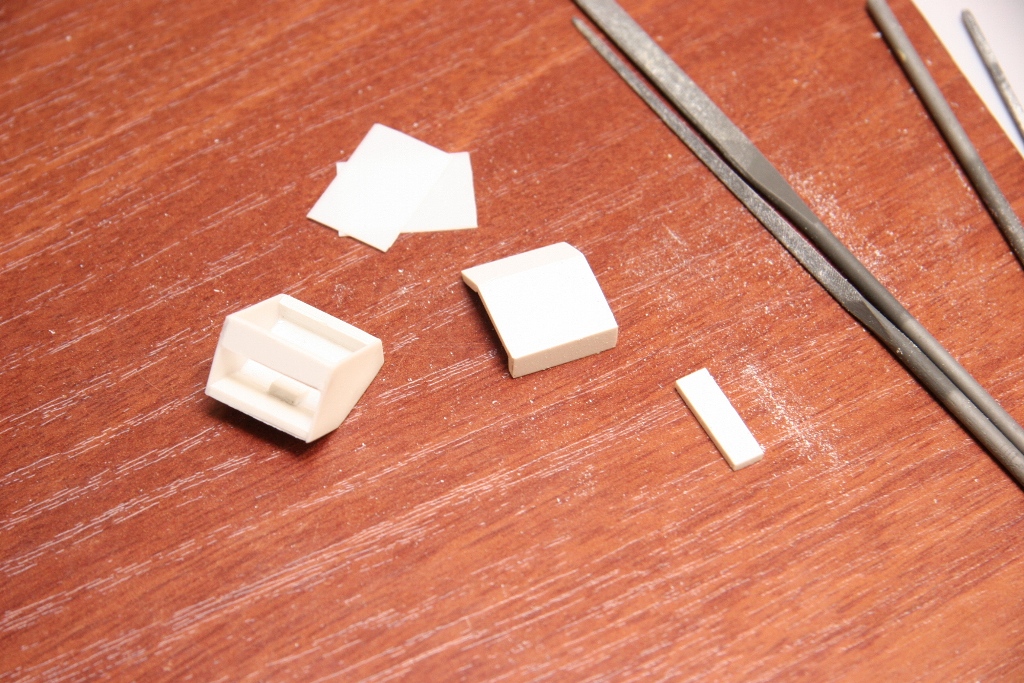

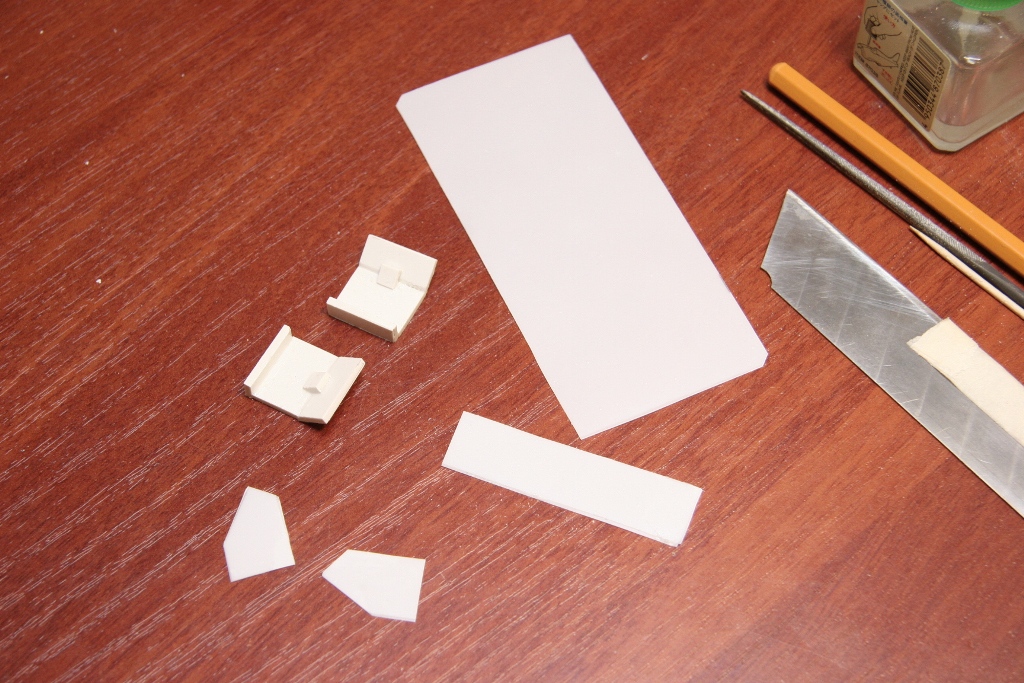

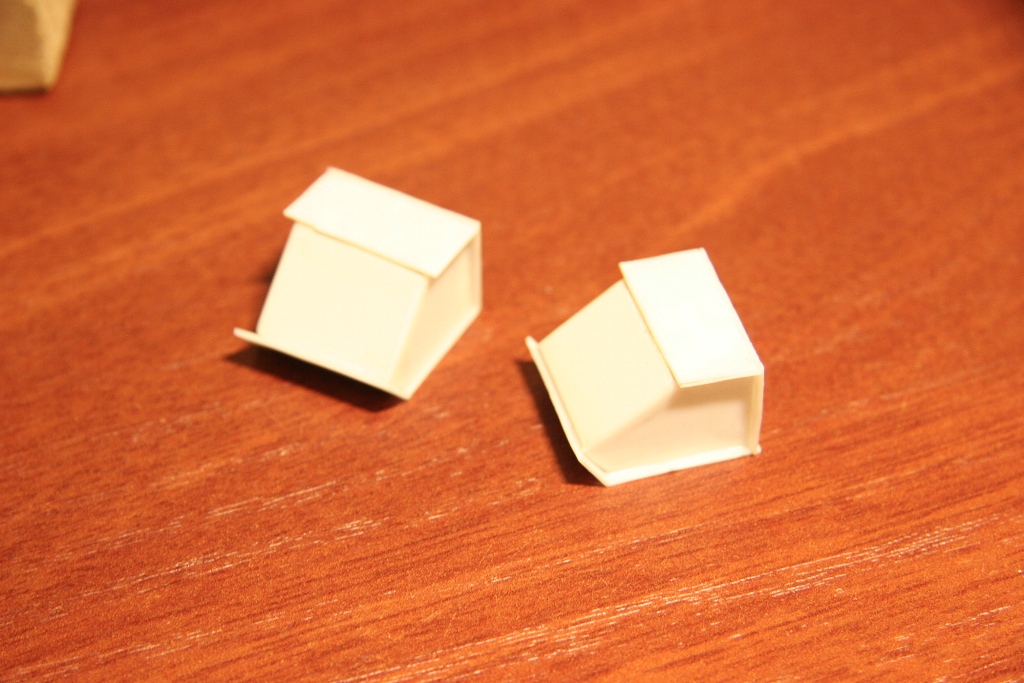

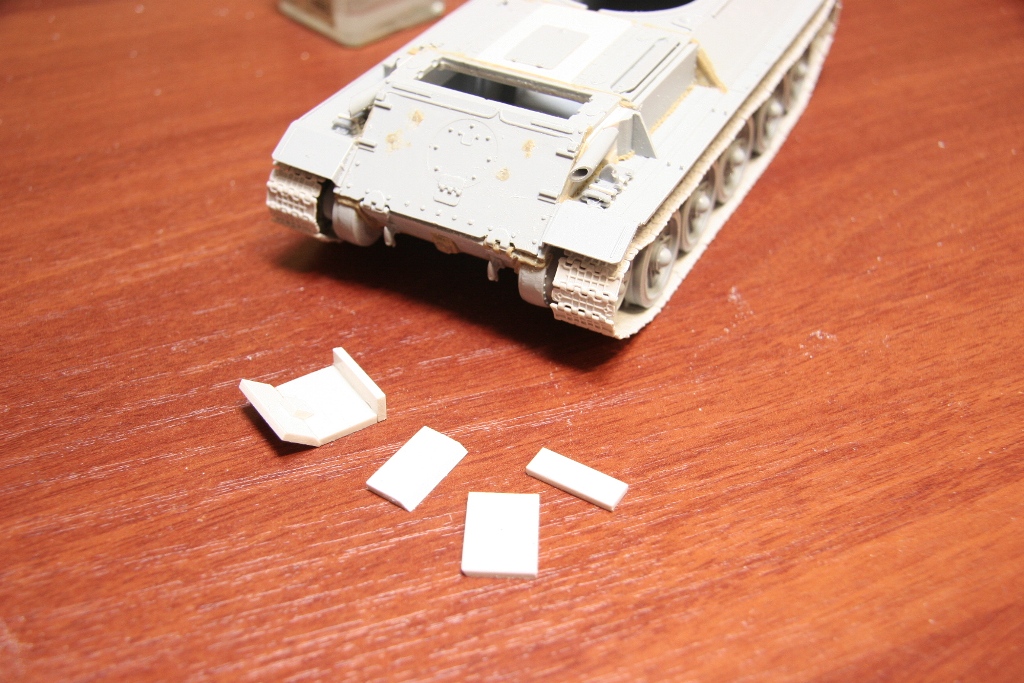

основание баков было вырезано из 2 мм полистирола методом подбора вырезан угол сопряжения нижней части и стенки крепления/обращения к корпусу (этой частью будующий бак как раз лежит на столе
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-07877200-1396668353_thumb.jpg
добавил усиливающий элемент и из спасительно-заменительного Дошика (крышка от Доширака) предварительно склеив в два слоя вырезал боковые стенки бака склеил и добавил еще один усиливающий/поддерживающий ...  элемент в конструкцию
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-97570700-1396668360_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-95291100-1396668366_thumb.jpg
на большинстве историчных фото видна легкая помятость и деформированность баков от естественных условий эксплуатации
чтобы попытаться реализовать этот эффект ... применил следующий способ:

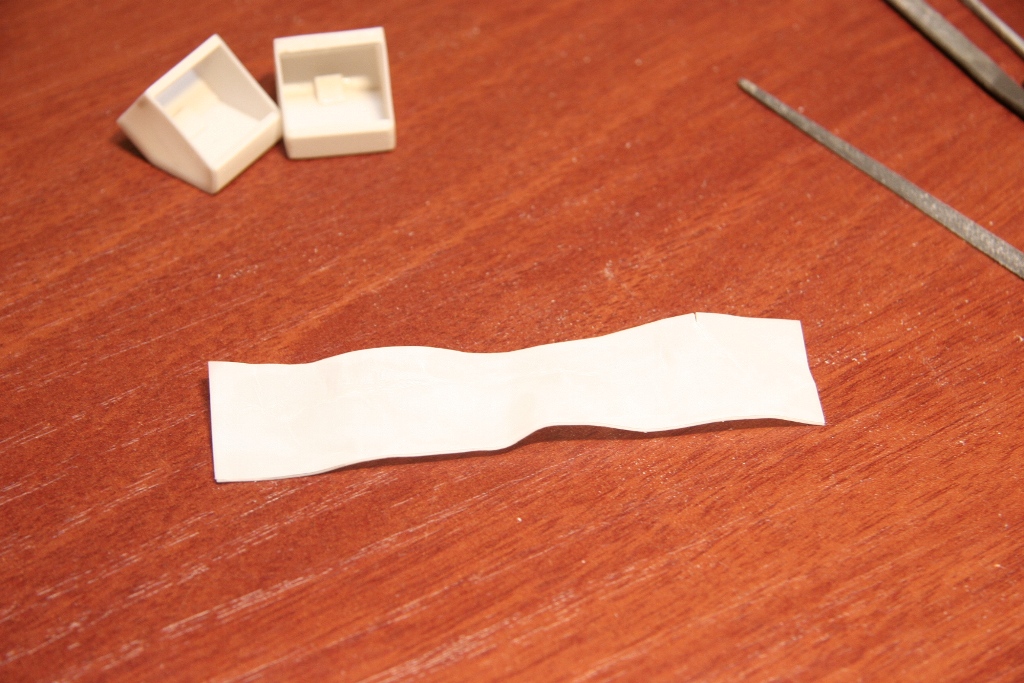

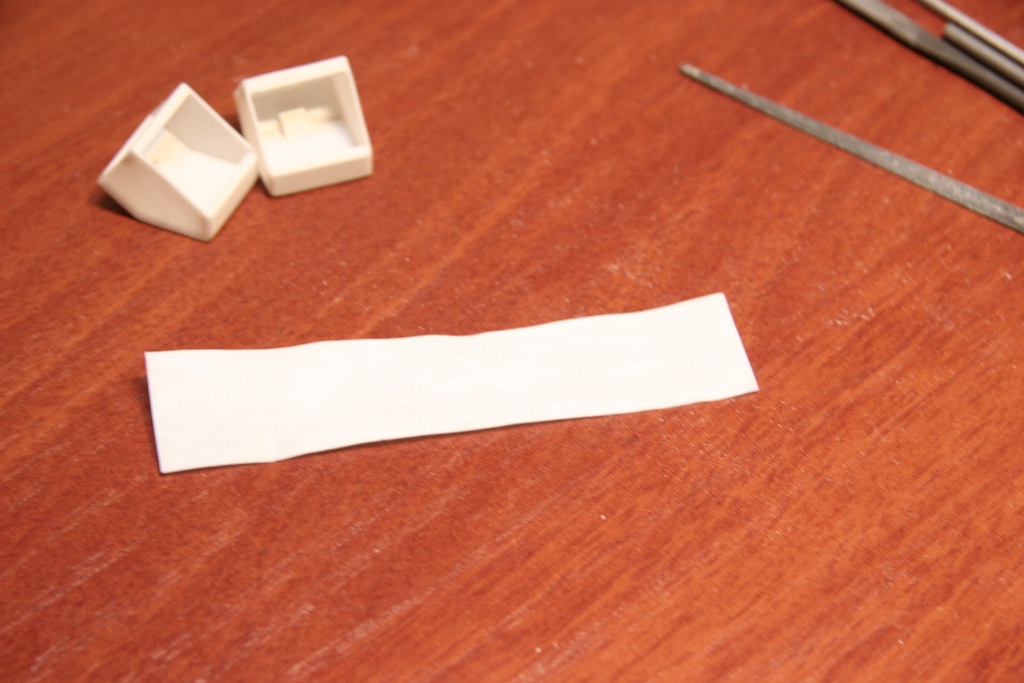

- склеил две полоски Доши нужной ширины с небольшим запасом на фаски соединения для придания достоверности и объемности
- деформировал проминанием / сжиманием /изгибанием ... лист до момента полного высыхания клея ... дал немного подсохнуть

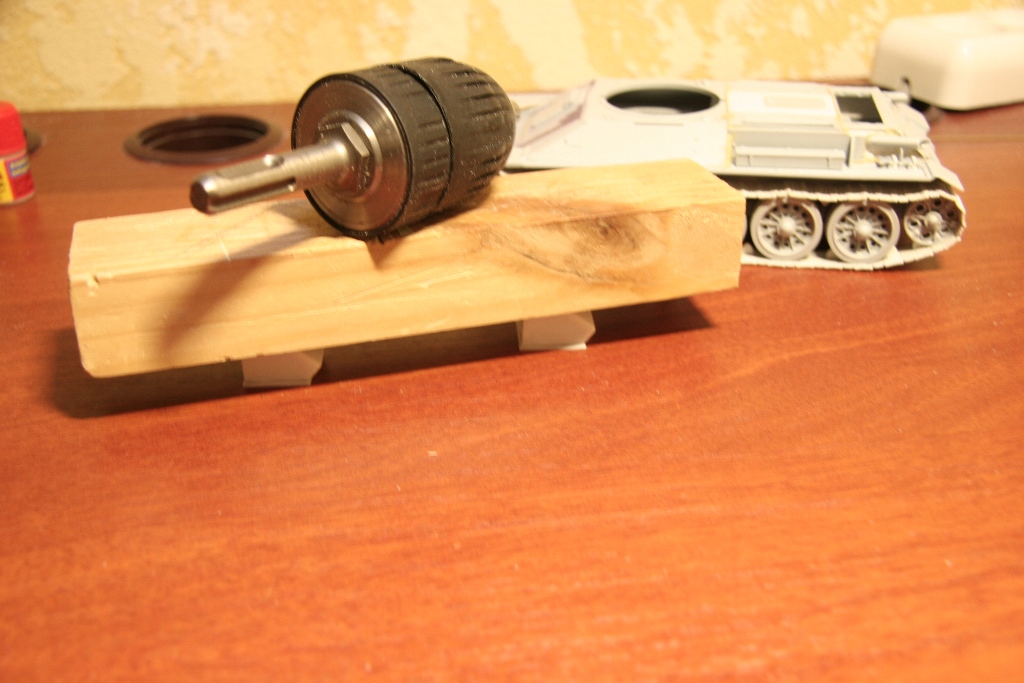

- сжал полученный деформированный случайным образом лист под гнет (струбциной) между не слишком твердыми поверхностями в данном случае деревянные бруски
степень сжатия контролировал зрительно чтобы совсем не выпрямить все полученные складки и помятости
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-66252500-1396668372_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-41328200-1396668380_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-13450600-1396668387_thumb.jpg

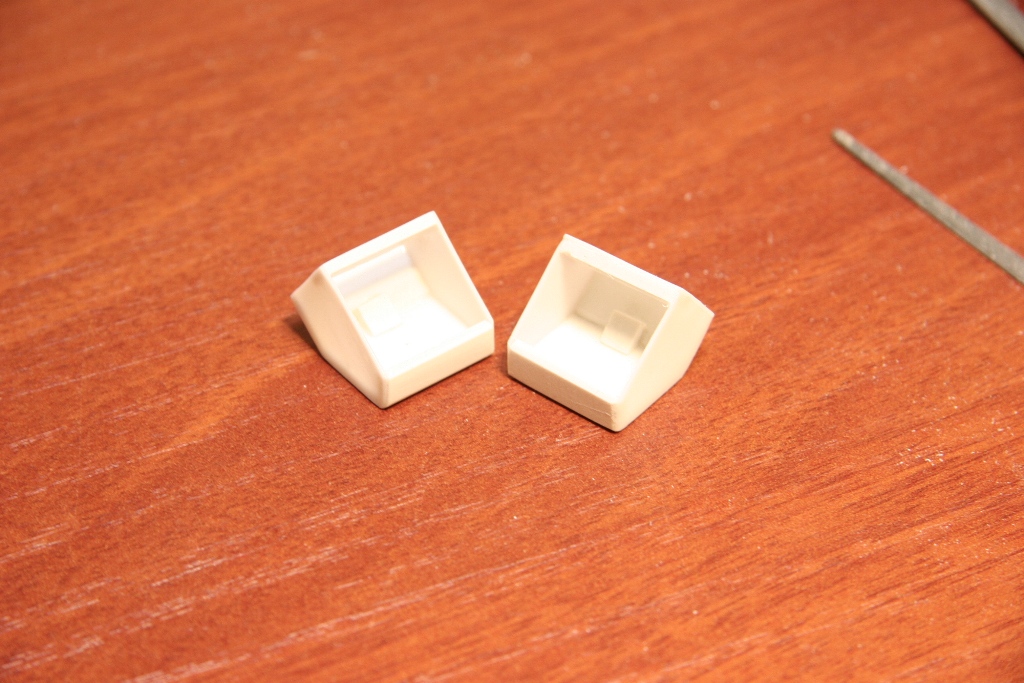

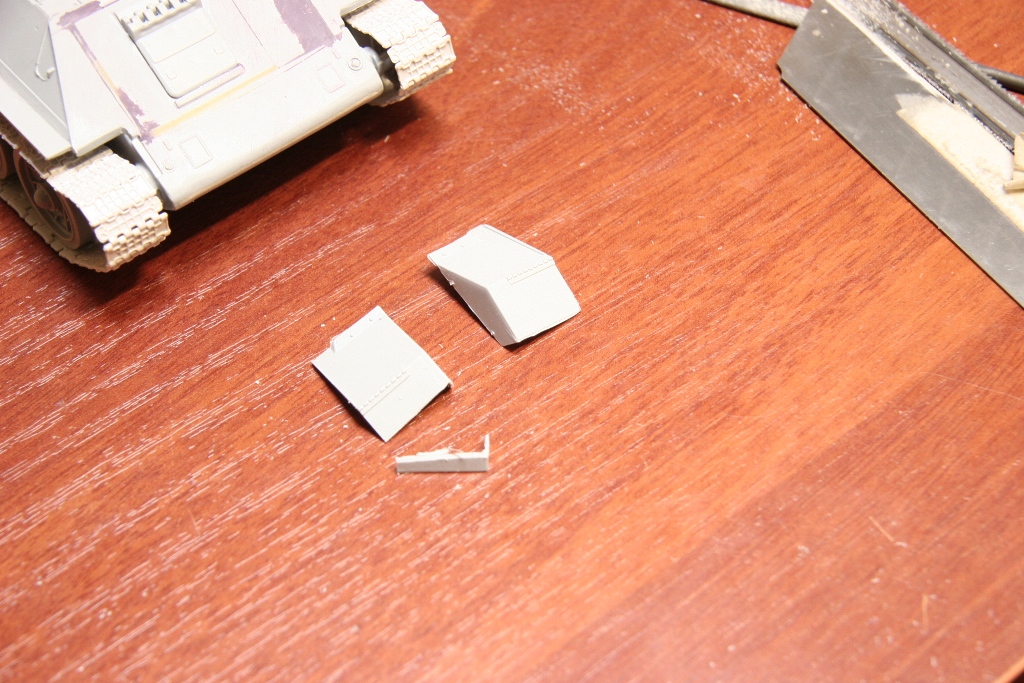

тем временем выровнял уже подсохшие основные конструкции баков ... выровняв на куске шкурки края
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-61853700-1396668393_thumb.jpg
начал приклеивать части на места срезая один край с допуском/зазором ... противоположный "за подлицо" для сопряжения и скрытия шва склейки для вплавления краев прижал скленные конструкции
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-78633500-1396668400_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-28970600-1396668411_thumb.jpg

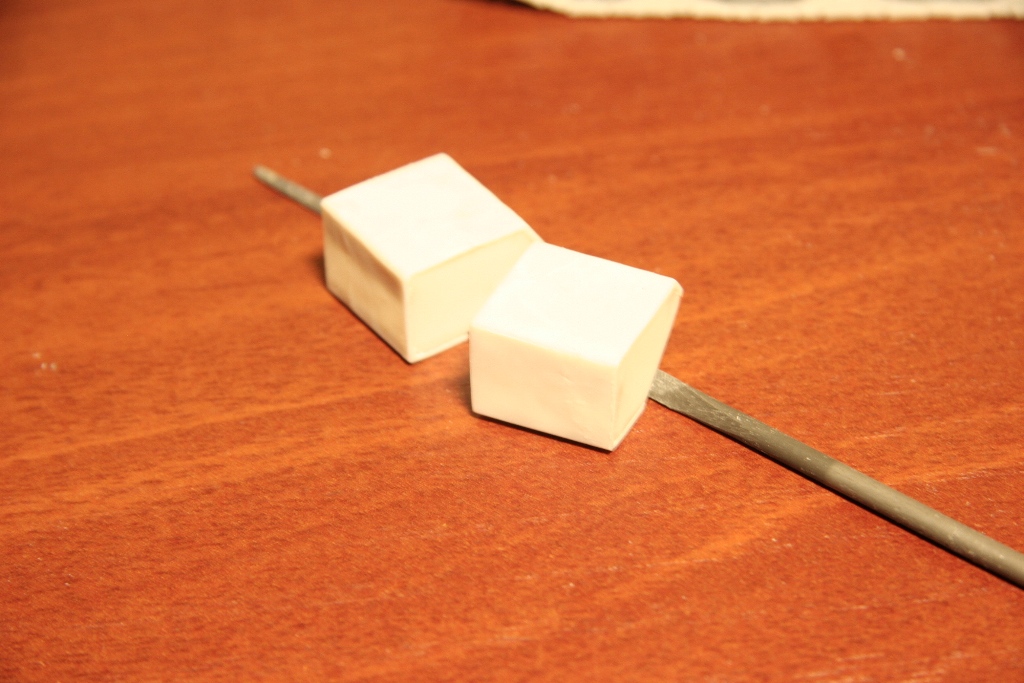

довел на шкурке и надфилем края по периметру бака ... до необходимой толщины выступающих частей / зазоров .... слегка округлил торцы верхнего.. переднего.. заднего и нижнего листов
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-61100600-1396668420_thumb.jpg

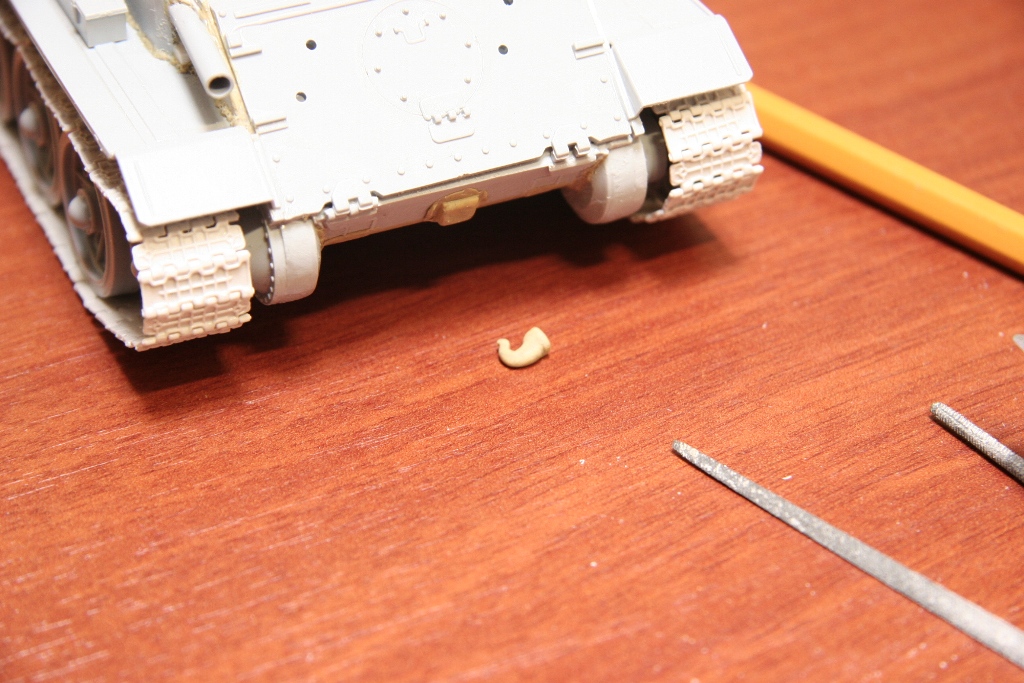

с остатков респиленного заднего бронелиста срезал болты крепления ... нанеся не достающие на сам задний лист и по паре штук на баке
изготовил из литника и обрезков заливные горловины бака ... по возможности сделав крышку шестигранной
добавив вниз тонкий кусок (для эффекта зазора между корпусом танка и баками ... установил на модель

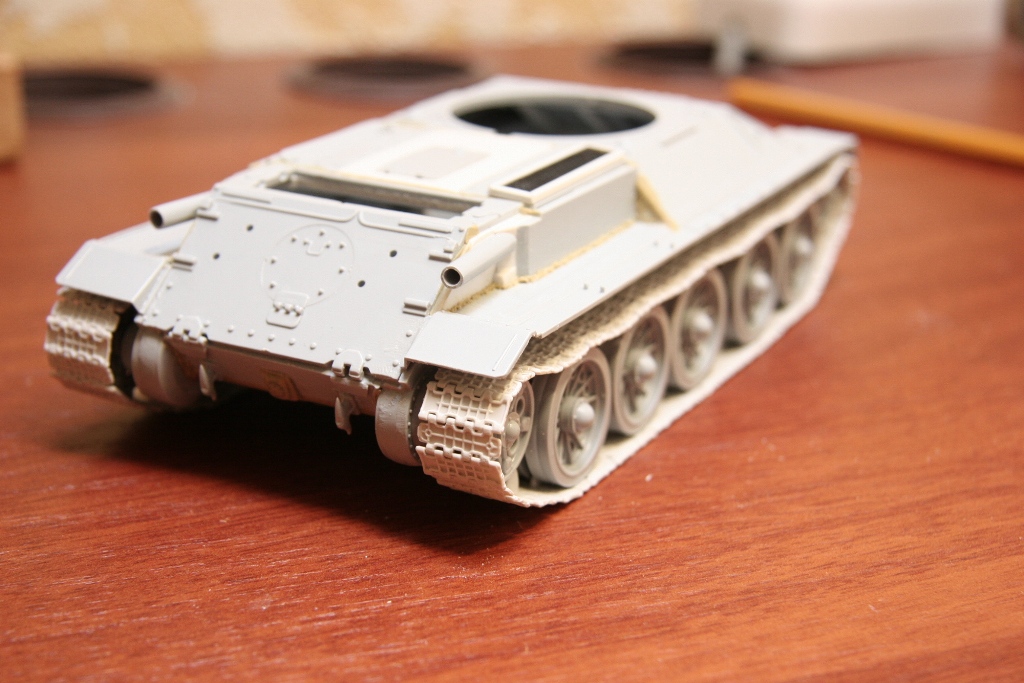

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-66183100-1396668433_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-10385400-1396668441_thumb.jpg

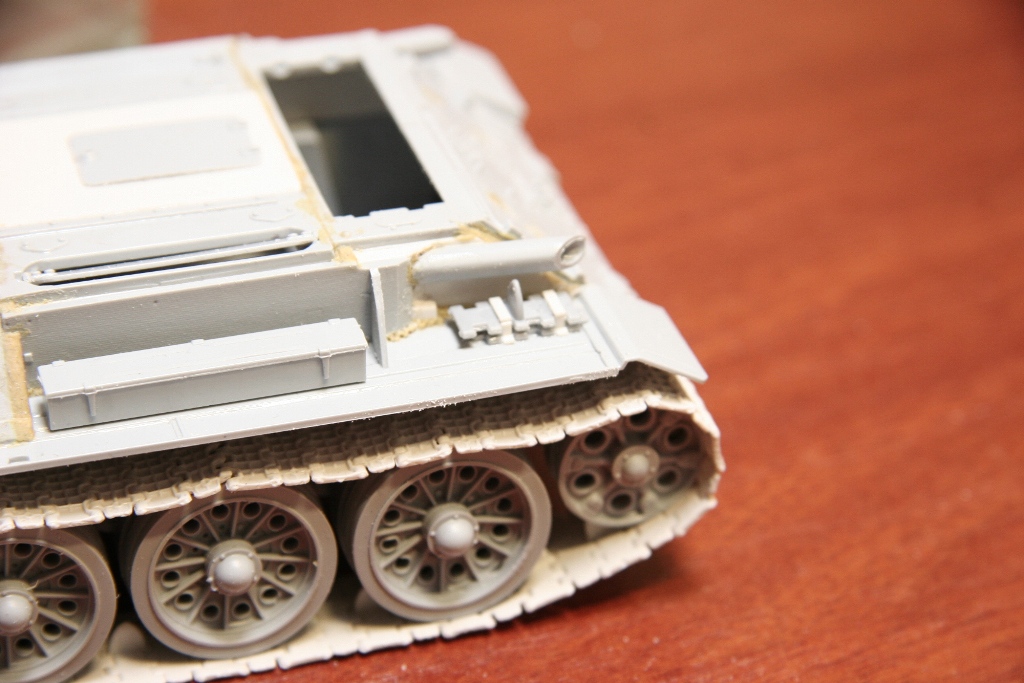

из за белого цвета самих баков не особо хорошо видны неровности и помятости поверхностей но в живую и на ощупь пальцами они хорошо видны и чувствуются
думаю после грунтовки все станет видно более отчетливо и правдоподобно

днем переснял при дневном свете и немного пошаманил с контрастностью чтобы попробовать показать неровности вмятин

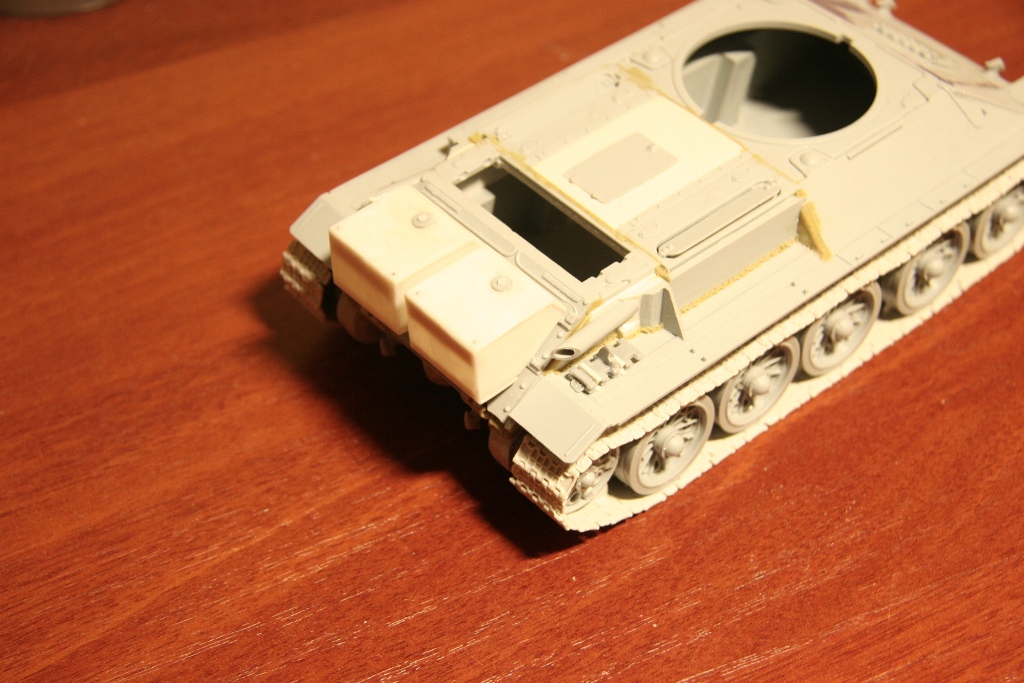

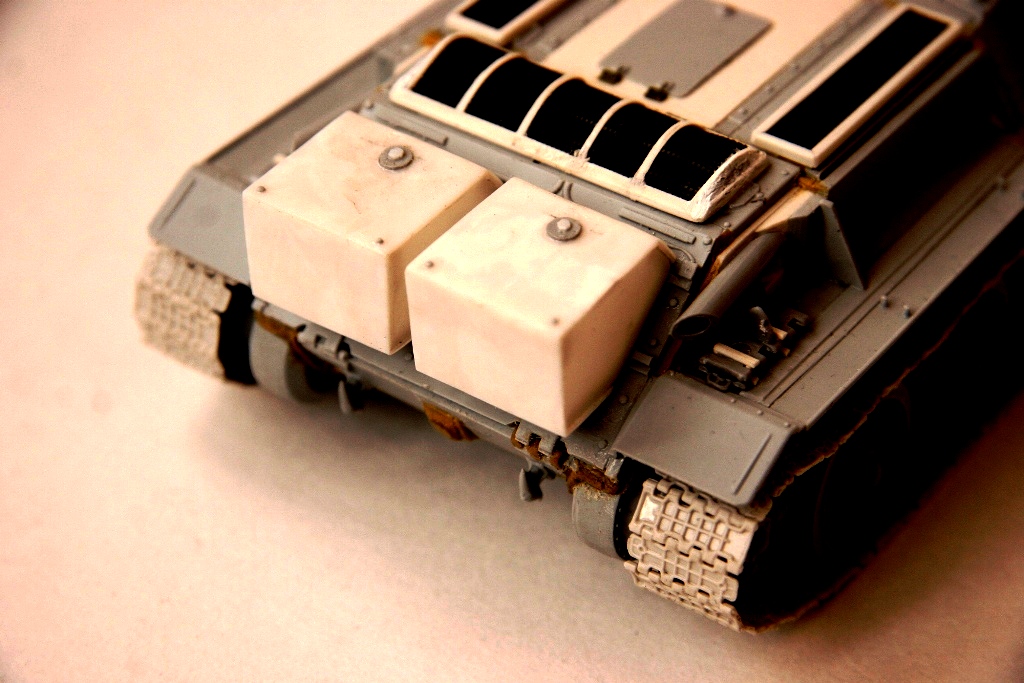

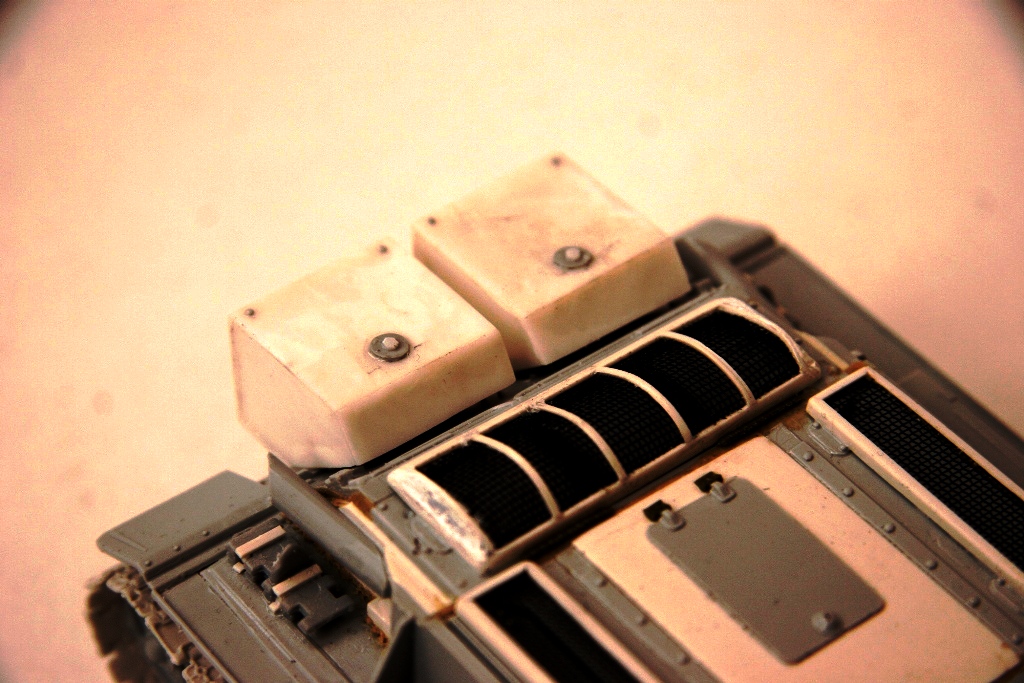

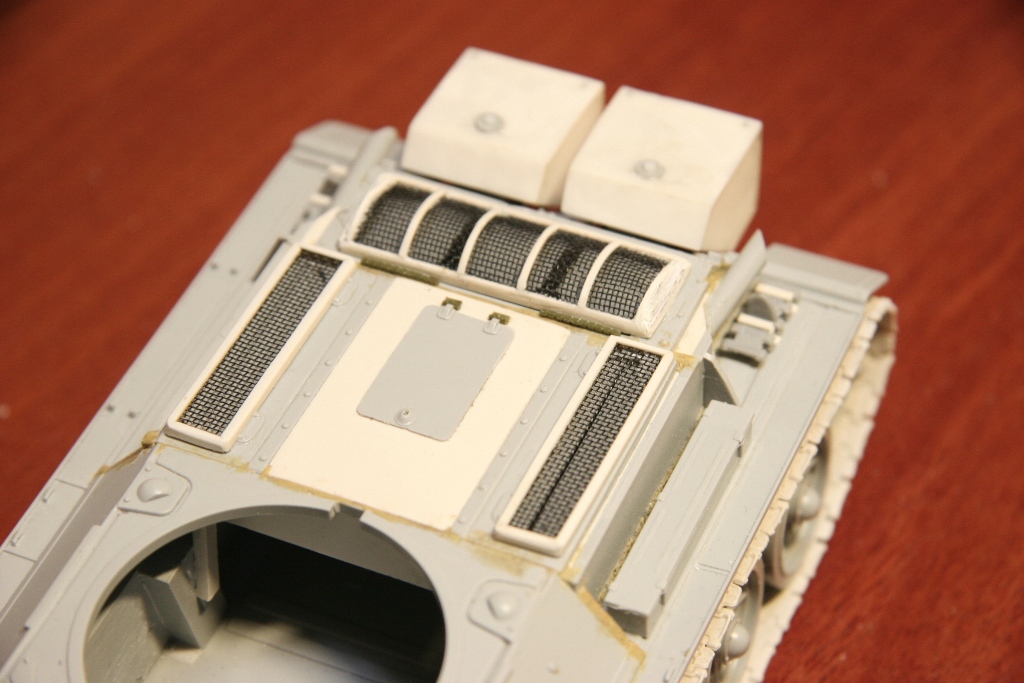

примерно вот что все таки получилось
http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-61956700-1396702484_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-82007200-1396702491_thumb.jpg


Изменено 5 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

так вот они ье самые баки!!!которые клеелись при беседе!!!!

Айрат КРАСАВА!!!моему восхищению,удивлению и белой зависти нет придела!!!!

[Ayrn]

Башня ... башня ... башня



вложенная в набор для сборки ранняя башня от 34-85 требует значительной доработки если не сказать больше

кардинального изменения геометрии практически большей части ... итак:

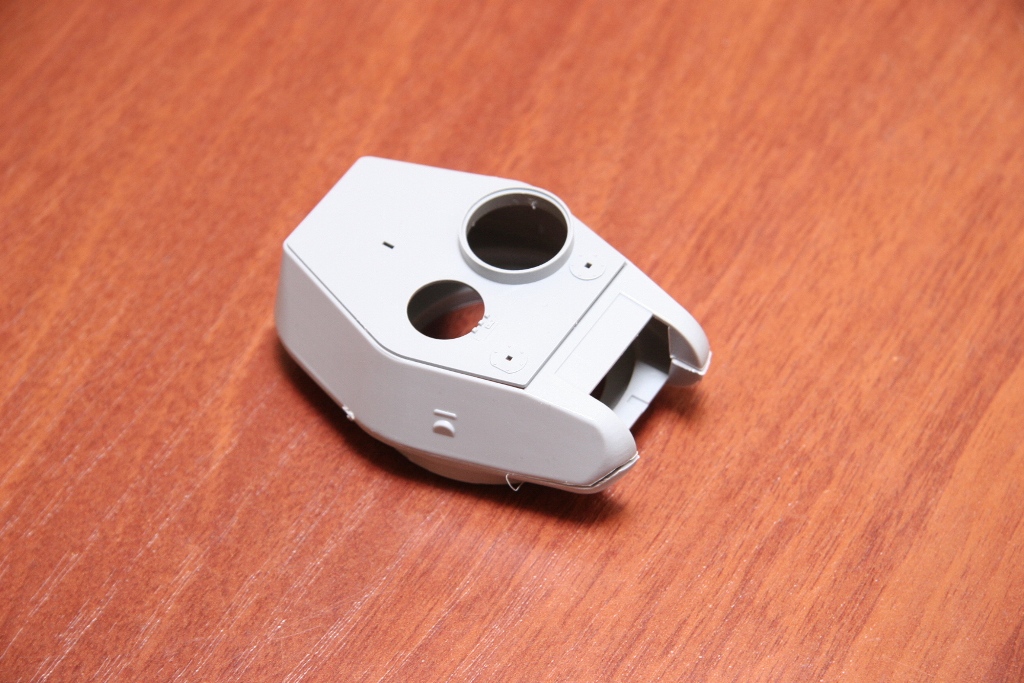

в исходном виде башня выглядит примерно так

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-11110200-1396708758_thumb.jpg

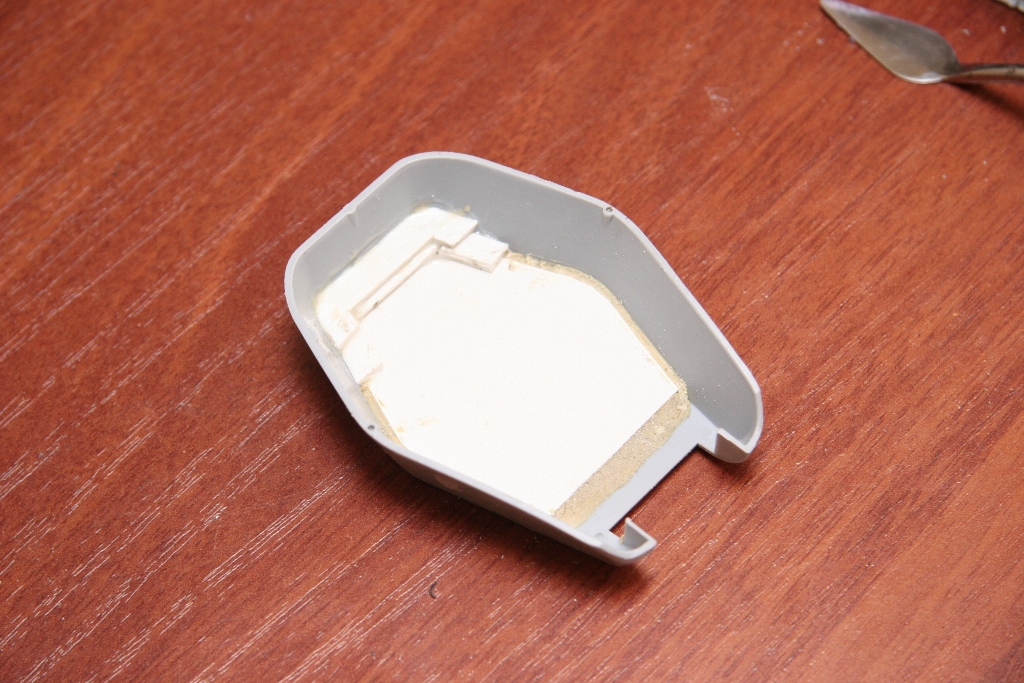

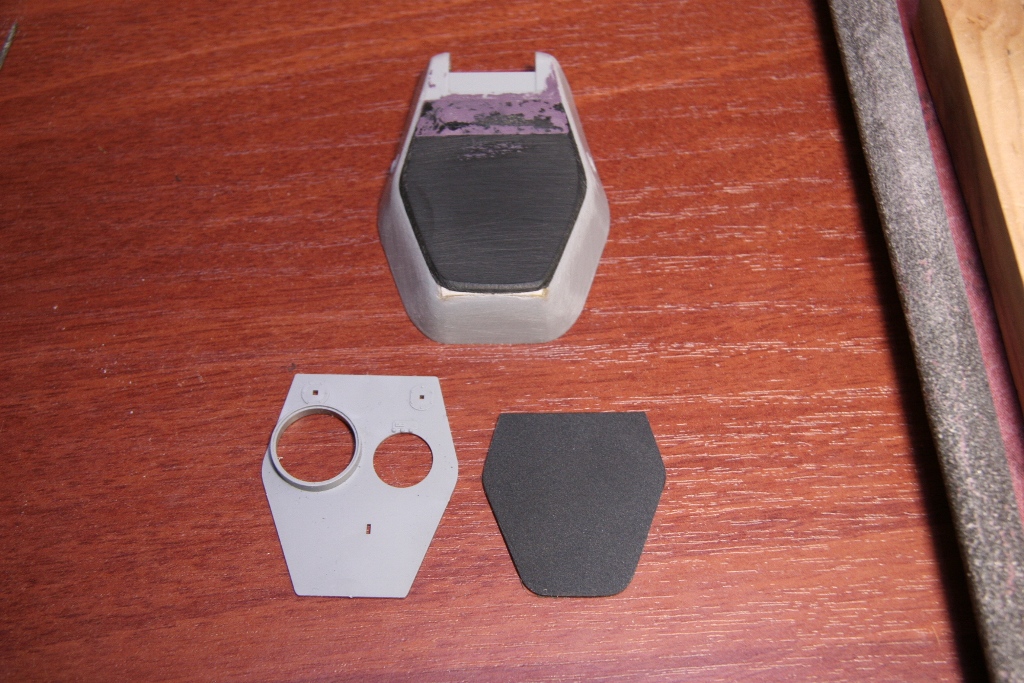

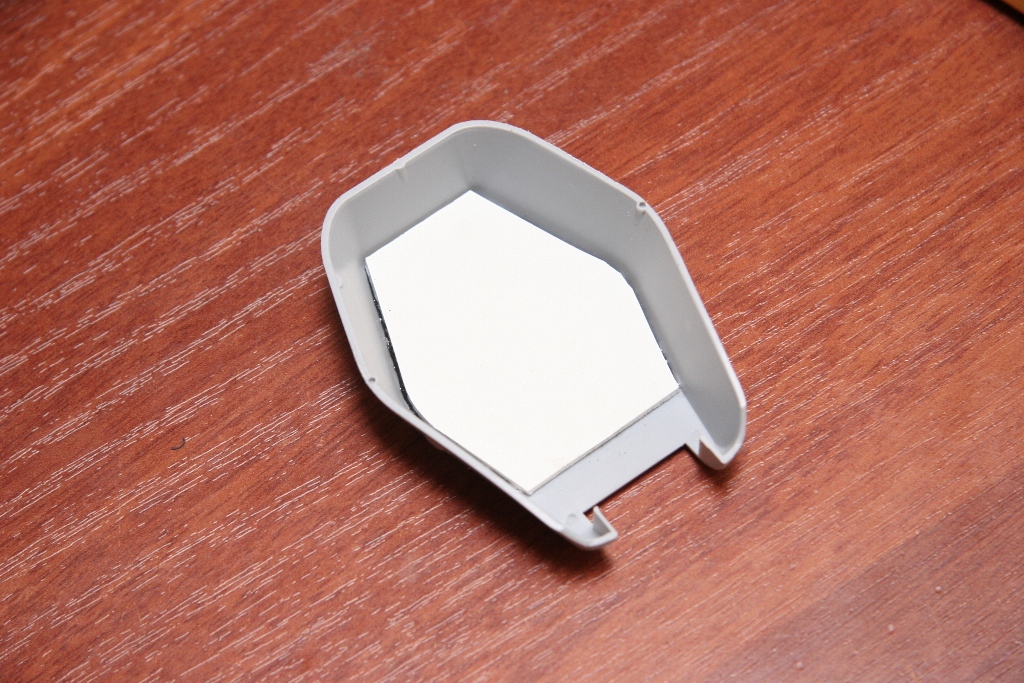

верхний лист с прорезями люка командила и наводчика взял в виде трафарета и вырезал  лист который условно назовем ... первый промежуточный лист

(в распил пошла коробка от СиДи диска наиболее комфортно подходящая по толщине с целью минимизации работ со шкурой по шлифовке и утоньшению)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-12479800-1396708764_thumb.jpg



пластик самой башни тоньше миллиметра и поэтому стачивание при приведении в требуемые конфигурационные форму не исключает появление дыр и прогалов

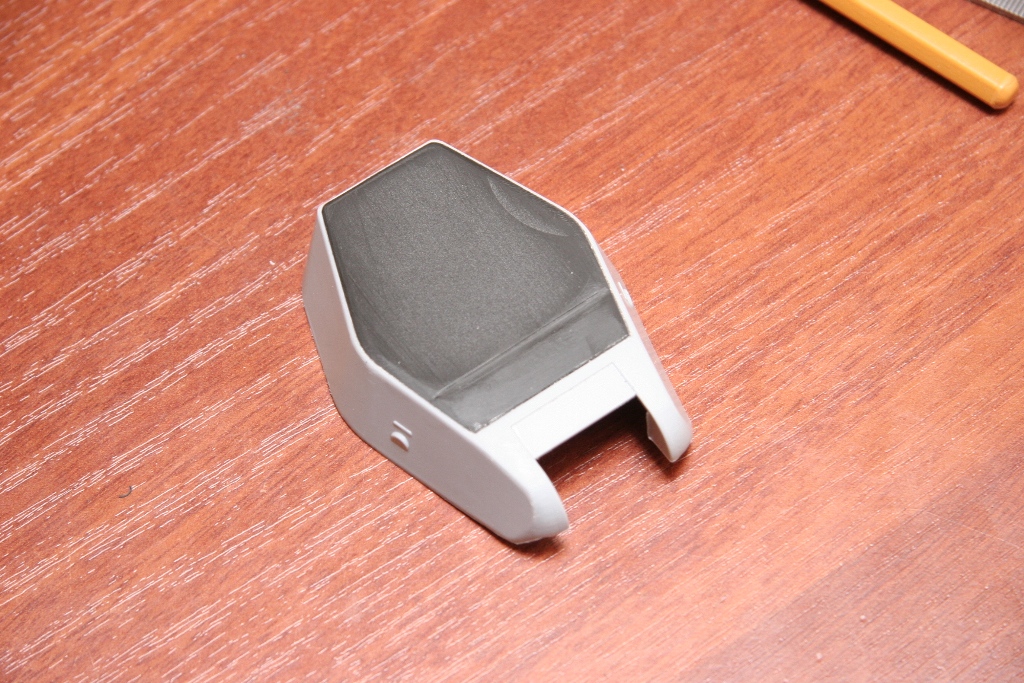

поэтому первый промежуточный слой доклеил вторым слоем толщиной 2 мм ... более того что основное изменение геометрии мало того что коснется всей башни сверху по периметру .. так еще нужно и существенно переделать и задние листы для приведения нужного закругления... поэтому ...

дополнительно сделал еще два слоя усиления для задней стенки и примыкающих бортовых листов

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-96547000-1396708769_thumb.jpg   http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-08311800-1396708776_thumb.jpg

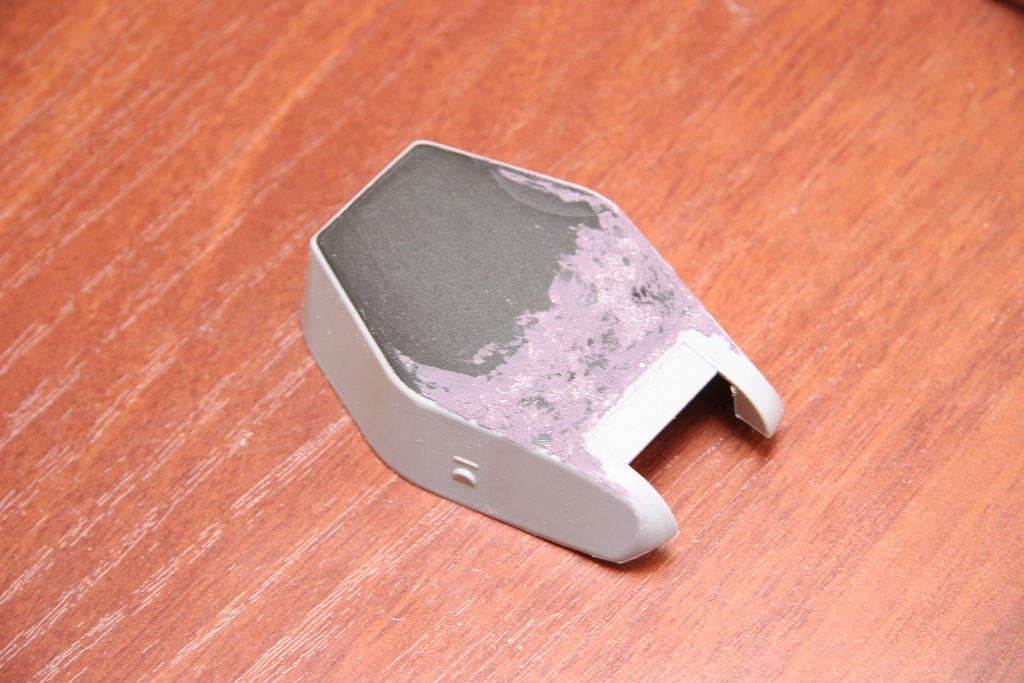

закруглив более менее до исчезновения шва склейки первого промежуточного слоя с бортовыми замазал остающиеся прогалы шпаклевкой (черновой вариант)

подверг кардинальному изменению всей конфигурации бортов .. заднего листа и верхнего промежуточного слоя ...

начали проступать прогалы и вставки второго промежуточного слоя .. для чего он собственно говоря и был необходим

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-32163000-1396708782_thumb.jpg  http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-34409600-1396708788_thumb.jpg

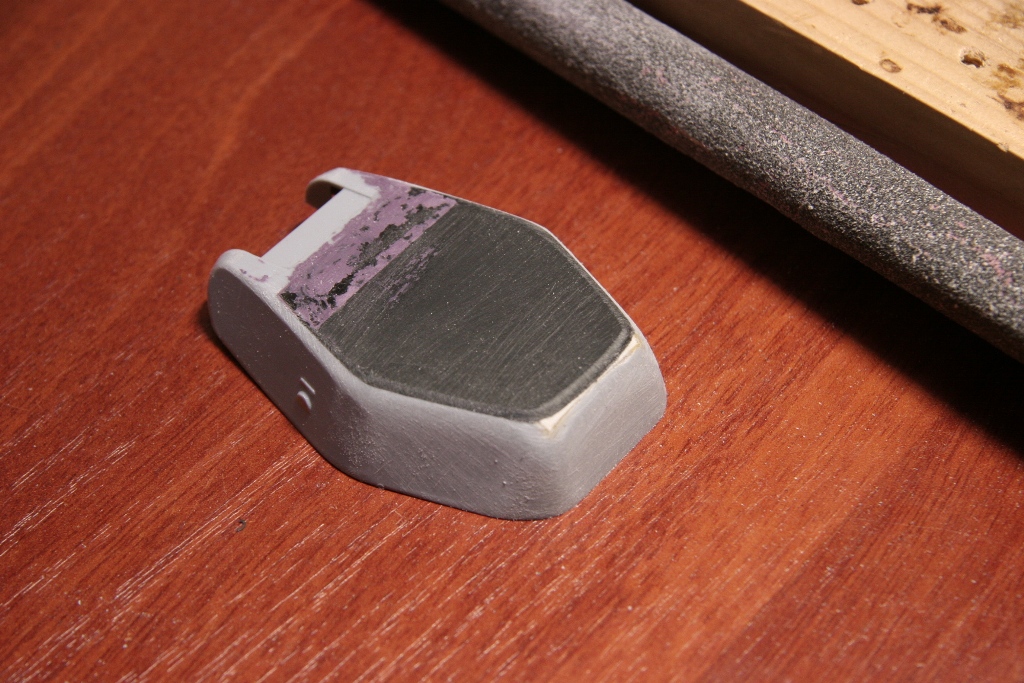

вырезал верхний броне лист требуемой конфигурации и размера .. слегка уменьшив от "выкройки"  верха из набора

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2014/post-10825519-0-57173300-1396708797_thumb.jpg





Изменено 5 апреля, 2014 пользователем Ayrn

[Andryhin50rus]

нет слов!!!а что за материальчик???чёрный?

[Ayrn]

05 Апр 2014 - 21:42 пользователь Andryhin50rus сказал:

нет слов!!!а что за материальчик???чёрный?

 вторая сторона бокса для СиДи диска...

[Andryhin50rus]

каждый раз!!!новое открытие!!!вот что значит химик!!!!

[Alex_Dan]

отлично

честно говоря, когда что то очередной раз начинаю - говорю себе что буду собирать из коробки

но когда человек целенаправленно готовится к такому перепилу.. это морально... эххх
