Всем привет! Представляю вашему вниманию мою вторую модель от WoPТ. Сборка доставила только одно удовольствие, длилась чуть более недели. Танк был распечатан на А3 т.к. в дальнейшем скорее всего пойдет на подарок. Пришлось повозиться со стволом. Ну а после АМХ 13, здесь ходовую было делать одно удовольствие( я думаю знающие люди поймут)). Дальше судить вам.

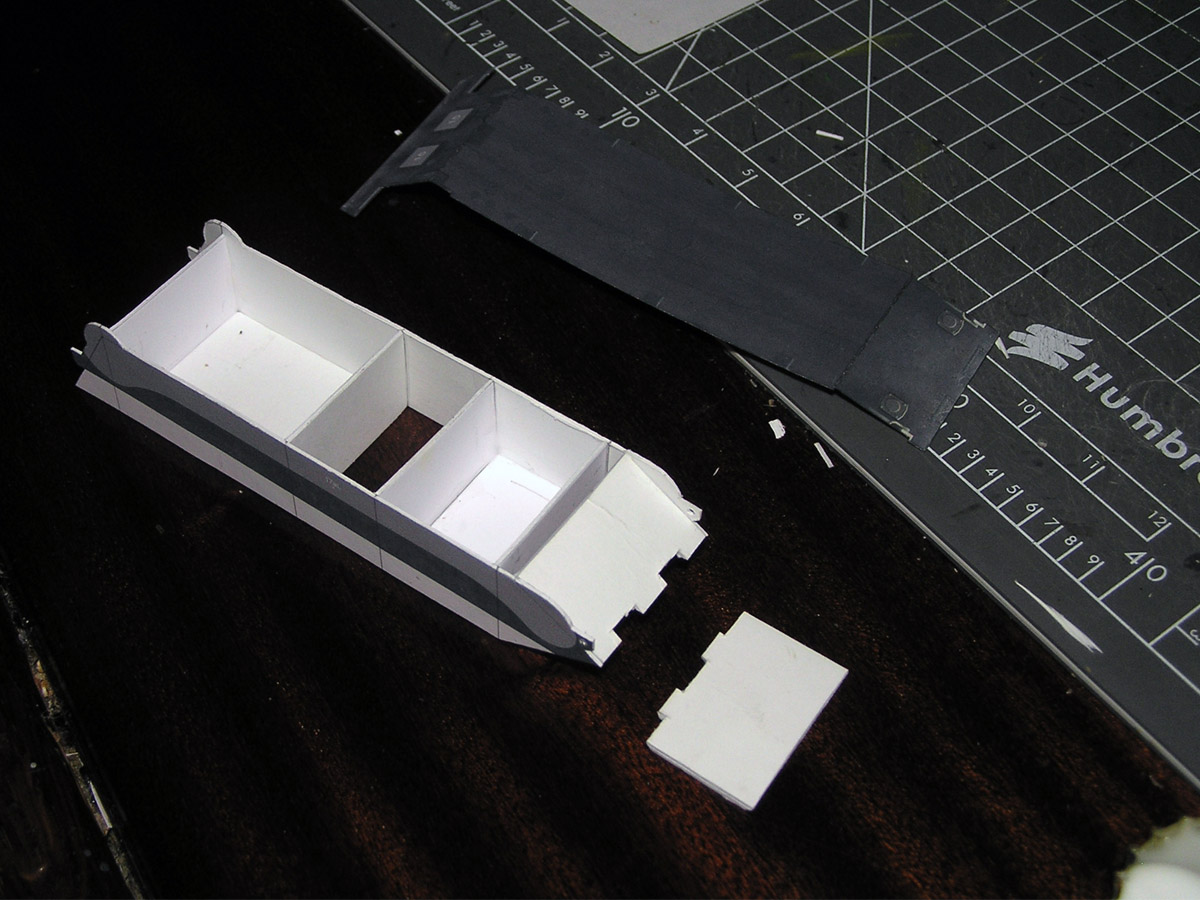

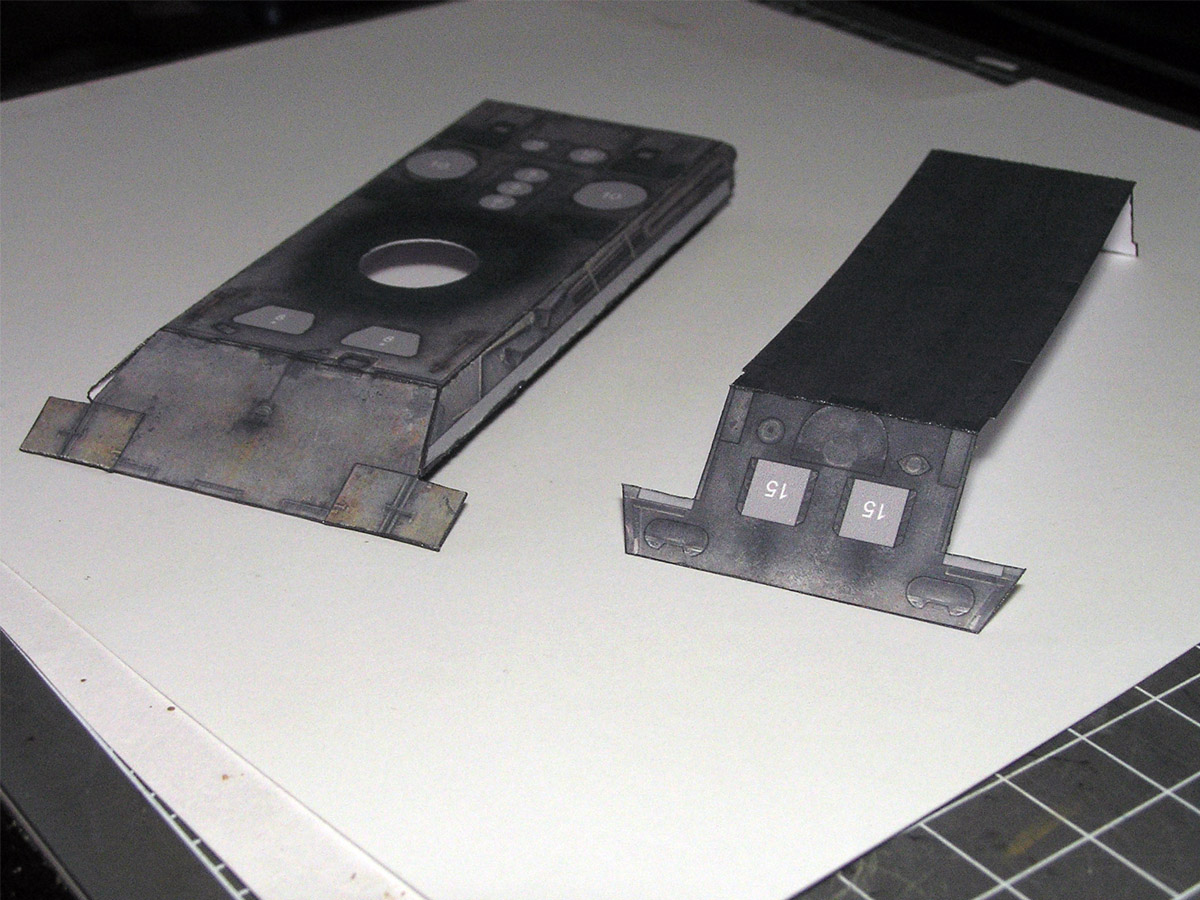

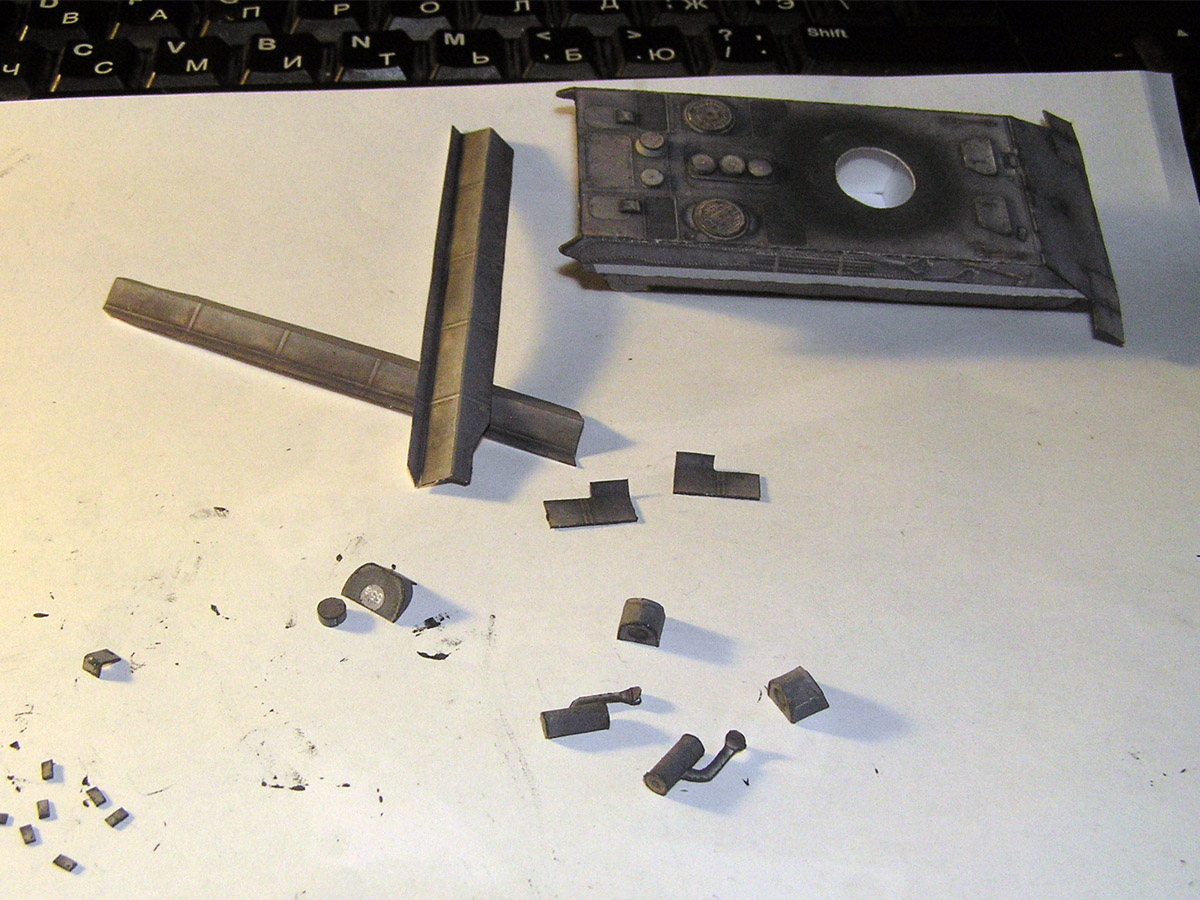

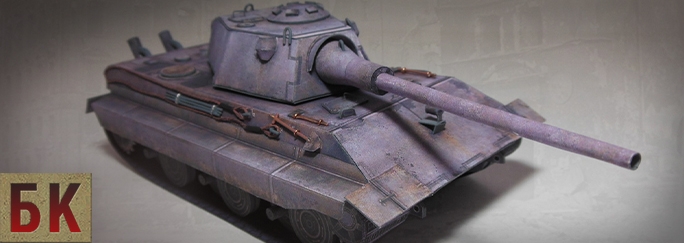

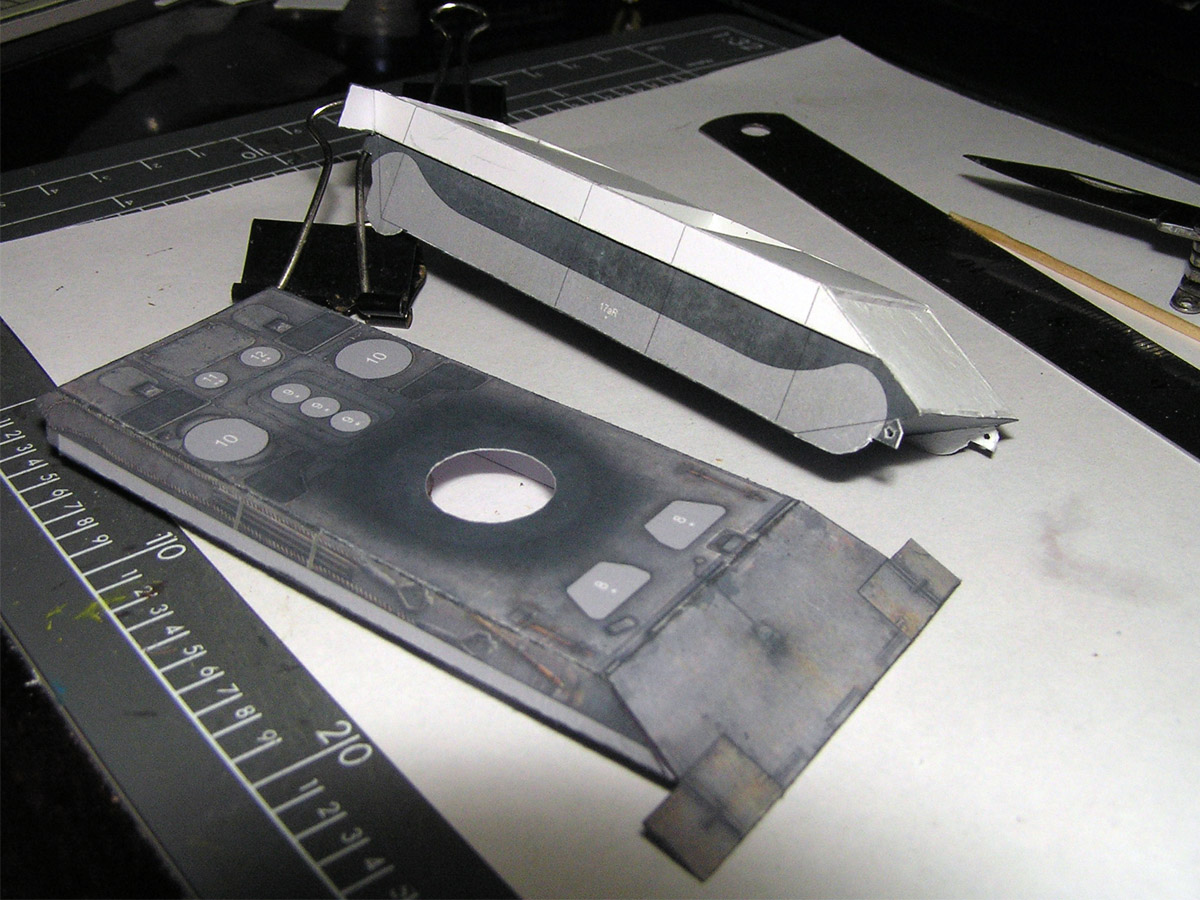

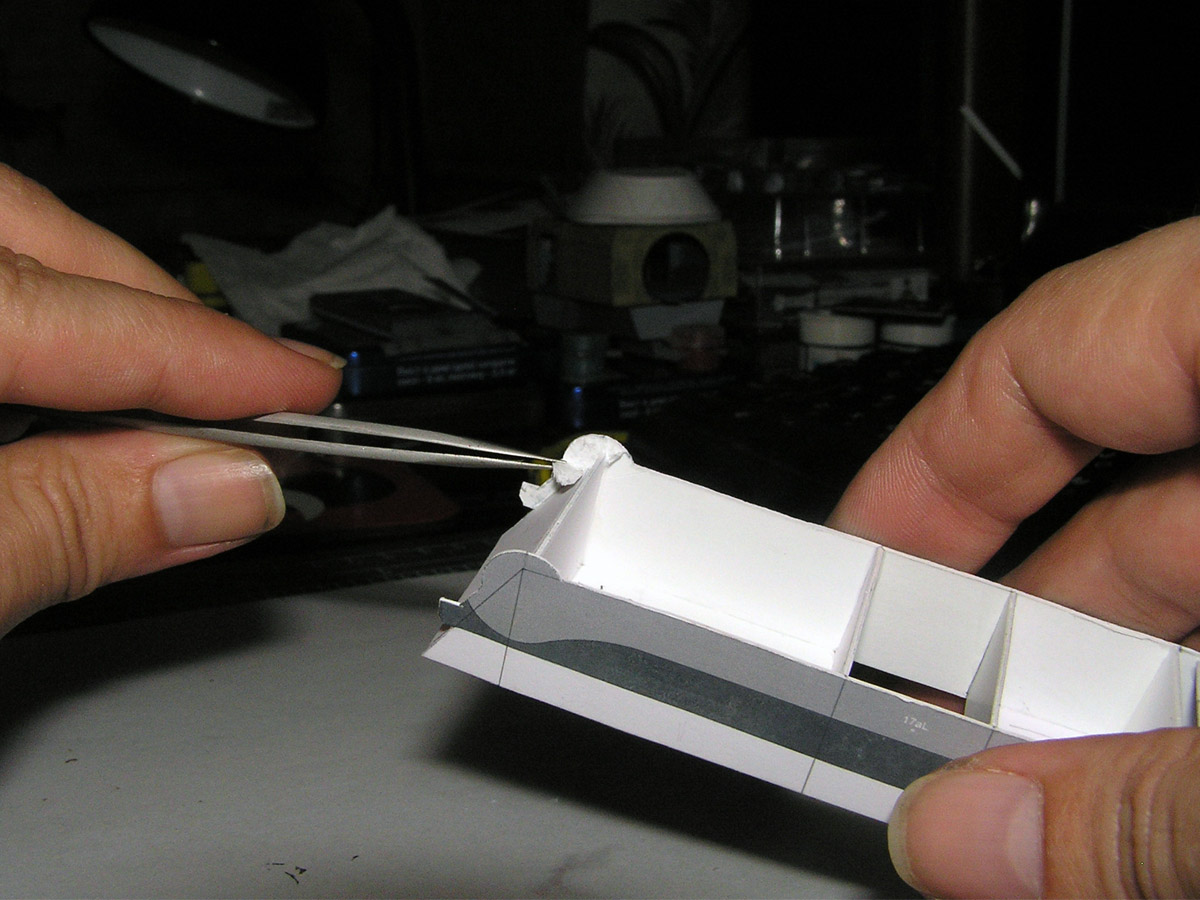

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-22785100-1460447177.jpg Руководство по сборке от нашего постоянного автора, Targo_Kain, по сборке модели танка "E 50 Ausf. M. Бронекоробочка" (стиль изложения автора сохранен. Рекомендуем перед началом сборки ознакомиться с статьей о инструментах и материалах для бумажного моделизма. Автор уже известен по статьям по сборке моделей:"M103", "Type 5 Heavy", "AMX 50 B", "Японский Тигр", танка Т-54, ИС-2 и ПТ-САУ: Charioteer, 1 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-15376600-1460447230_thumb.jpg Стандартное начало, скачали, распечатали на матовой бумаге 180 г/м, изучили инструкцию...Начнём с корпуса. На фото детали 4 и 5, вырезанные, согнуты где надо, торцы подкрашены. 2 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-22884100-1460447232_thumb.jpg Как обычно я понапихал дополнительных элементов прочности, в том числе плиты из картона под ВЛД и НЛД и под верх корпуса – деталь 5. Необязательно, но один два лишних шпангоута (деталь 3) никогда не помешают. Последовательность: сначала склеиваем боковины 1 из шпангоутами 3 между собой, потом низ корпуса – деталь 4. 3 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-45716600-1460447239_thumb.jpg Аккуратно примерим низ корпуса 4 на эту конструкцию. 4 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-88307000-1460447240_thumb.jpg У меня получилось так, что деталь 4 вырезами под вот эти вот ушки не входила между этими вот ушками, совсем чуть-чуть – 0,3 мм где-то. Пришлось аккуратно подрезать изнутри картон и 5 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-15919300-1460447242_thumb.jpg … содрать один слой с обоих "ушек". 6 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-15301400-1460447243_thumb.jpg После чего деталь 4 отлично встала на место. 7 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-33788000-1460447244_thumb.jpg Деталь 4 приклеена к каркасу, дальше я обнаружил, что верх – деталь 5 совсем немножко не дотягивается сзади или спереди – получалась небольшая щель на стыке 4 и 5 спереди или сзади. Это произошло от того, что боковушки - детали 1 после подклейки на картон около двух суток лежали под 2х килограммовым грузом, вследствие чего стали чуть тоньше (это не страшно), а также чуть шире (тоже не страшно) и длиннее – а вот это и сказалось. По длине детальки 1 увеличились буквально на 0,4-0,5 мм и этого было достаточно, чтобы деталь 5 нормально не натягивалась. Пришлось аккуратно поработать мелкой наждачной бумагой стачивая мой самодельный каркас под ВЛД. На фото видно, что каркас под ВЛД изрядно потёртый. 8 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-13872400-1460447245_thumb.jpg После этой операции деталь 5 отлично стала на место без щелей. Также на фото детали 6, 14 и 16 – они стали точно и без проблем. 9 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-15221200-1460447246_thumb.jpg Делаем ходовую часть. Тут абсолютно всё как обычно, посему одно фото – собранная левая гусеничная коробка со всеми катками, и процесс сборки правой. Не поленитесь сделать дополнительные штырьки на катки – детали 59 и 59а, сложности минимум, а оживления добавляют. 10 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-23499900-1460447247_thumb.jpg Начнём башню. На фото почти весь набор для башенной коробки. Я собирал без клапанов и с подклейкой деталей 28, 29 и 31 на картон, такой способ требует понимания и представления что как будет клеится, а также подтачивания деталей на клееных на картон под углом. Если сложно – сделайте лучше на штатных клапанах. 11 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-06860200-1460447248_thumb.jpg Ствол был скручен где-то в паузах между просушкой гусеничных лент. Оптимальная последовательность сборки башни будет таковой: крышу башни 28 клейте сначала на передний клапан детали 27, после подсыхания – на передние боковые одновременно. Дальше – задние-боковые и задняя плита башни. 12 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-22918700-1460447249_thumb.jpg После приклейки детали 28 приклейте деталь 29. При такой последовательности приклейки у вас всегда будет доступ к клапанам изнутри башни – если надо поджать или поправить. 13 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-07584400-1460447250_thumb.jpg После приклейки детали 29 приклеивайте днище башни деталь 31. Если будет неудобно прорежьте в ней технологическое отверстие для доступа изнутри – там где светло-серый круг – посадочное место для грибка башни. 14 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-64889300-1460447251_thumb.jpg Останется вклеить деталь 30. Это можно сделать или заранее приклеив 30 к 31, или после приклейки 31 – как будет удобней. Фото называется – танк – это прежде всего мобильное орудие! 15 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-97479900-1460447252_thumb.jpg Коробки корпуса и башни собраны, ходовая тоже, теперь всякий обвесик. Люки, крюки, колпаки, воздуханы. Видно также собранную маску орудия и заготовку для комбашенки справа. 16 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-10922300-1460447254_thumb.jpg Вторая часть "марлезонского балета", то есть обвеса – выхлопные патрубки, крылья, какая-то штучка почти круглая сзади снизу корпуса… предидущая мелочь почти вся наклеена на корпус. Так как под рукой не оказалось проволоки нужного диаметра, то сами выхлопные трубы пока будут плоскими – вырезанные из деталей 63, а патрубки сделаны объёмными из деталей 57. Потом подберу проволочку подходящую – можно будет переделать. 17 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-10704400-1460447258_thumb.jpg Выхлопные патрубки смонтированы на место. Как оказалось потом они здорово мешали приклеивать крылья, поэтому лучше их монтировать в самом конце. 18 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-07993800-1460447259_thumb.jpg Топор, Карл! Обязательно должен быть заточен по уставу! Под топором – фара, детали 45. 19 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-4861458-0-20813600-1460447260_thumb.jpg Приклеиваем ходовые. И только потом – крылья. Иначе крылья будут мешать поставить ходовые точно на посадочное место. Окончание ↓
