CptMcmillanOfficial

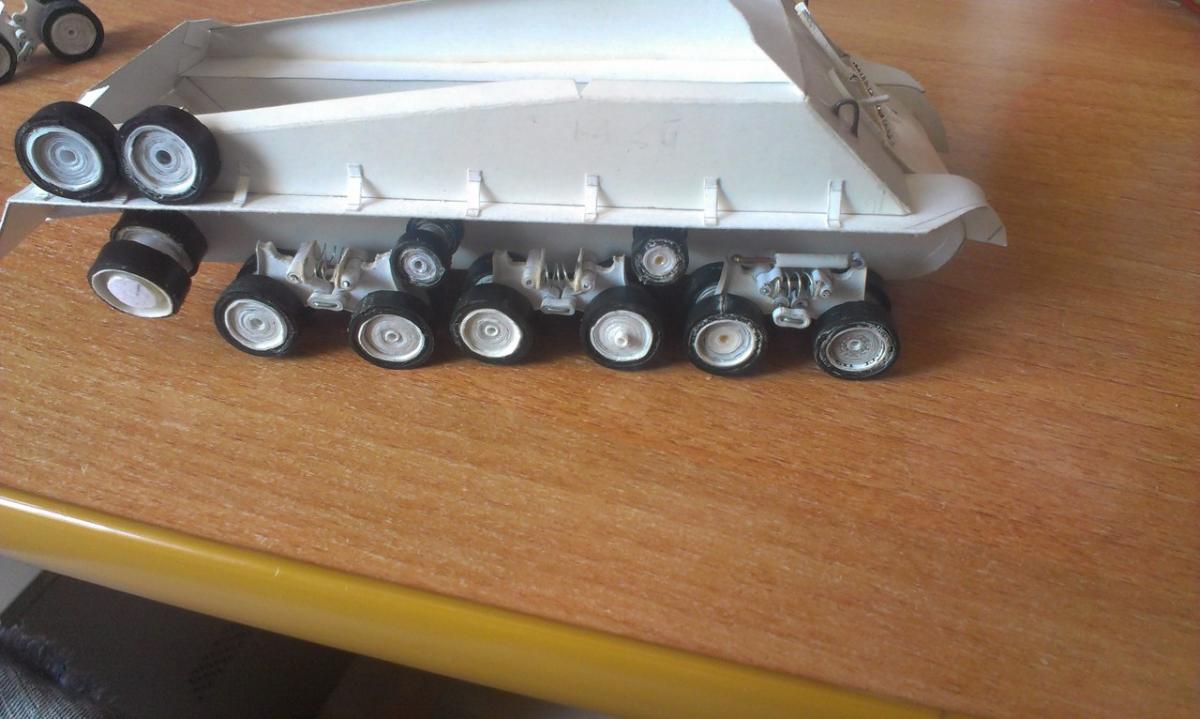

согласен, ходовая от Е8 , просто все остальное, кроме ходовой от E2

Обязательно все распишу, но позже

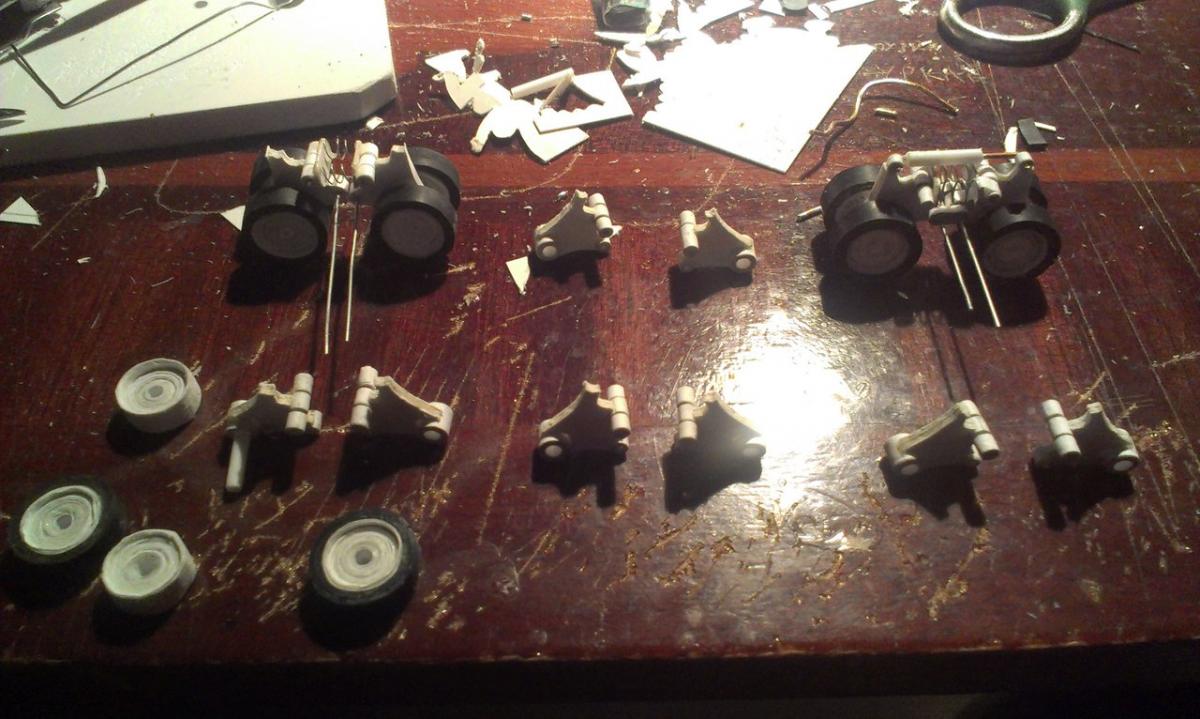

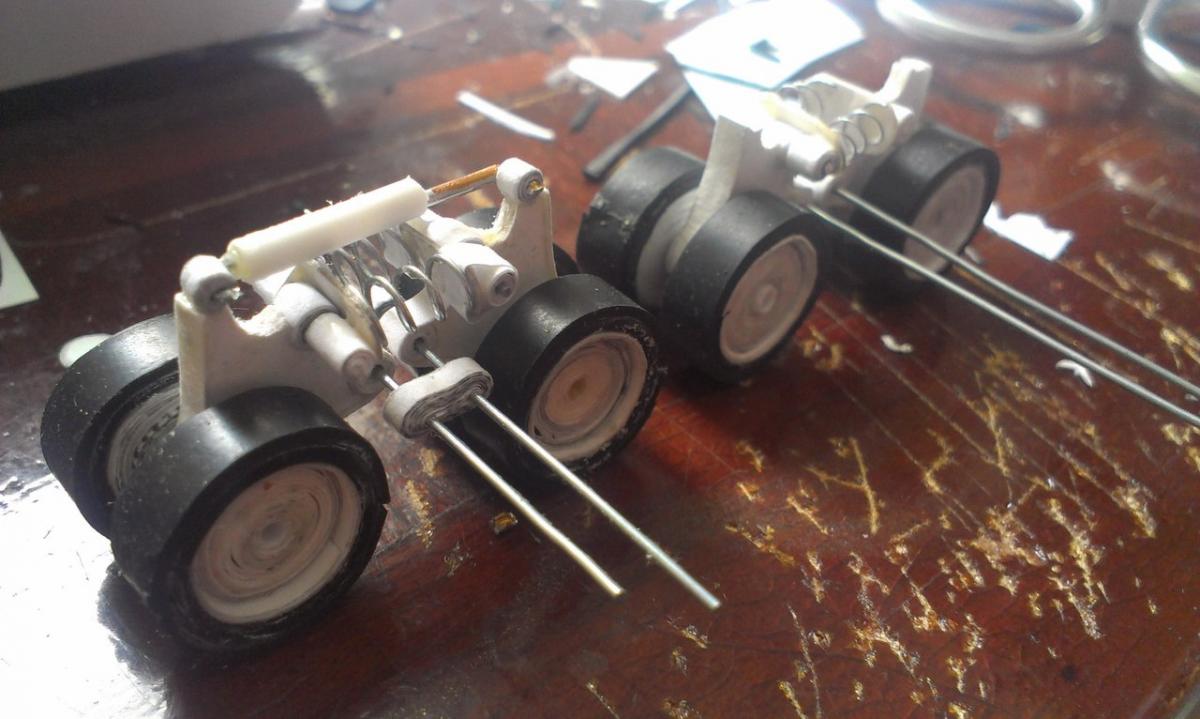

вот уж на счет терпения согласен. При изготовлении ходовой палец был продавлен до крови канцелярским ножом, ибо сидел и делал я все это абсолютно весь день и всю ночь

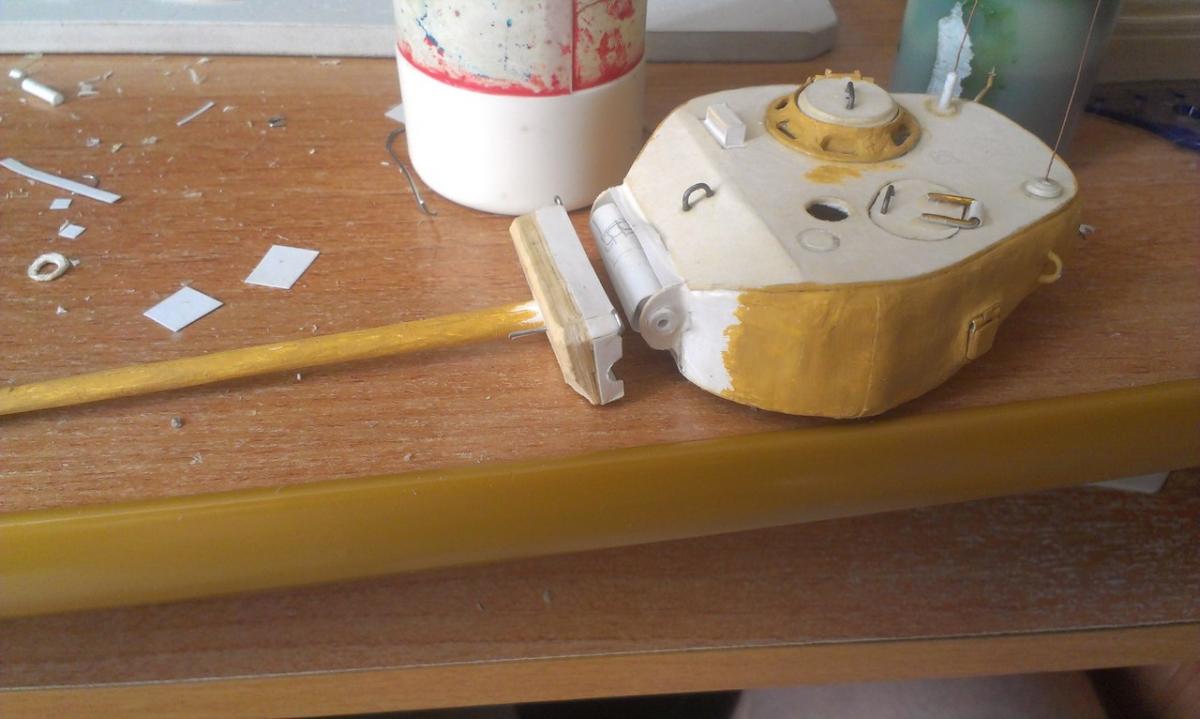

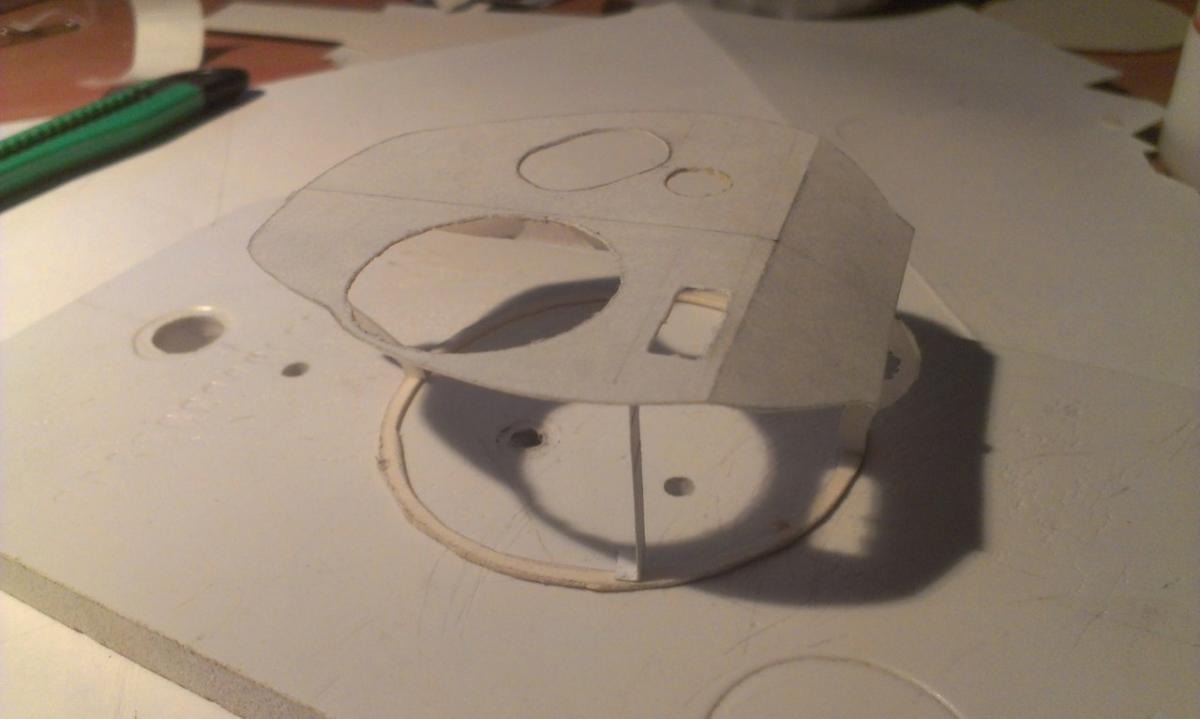

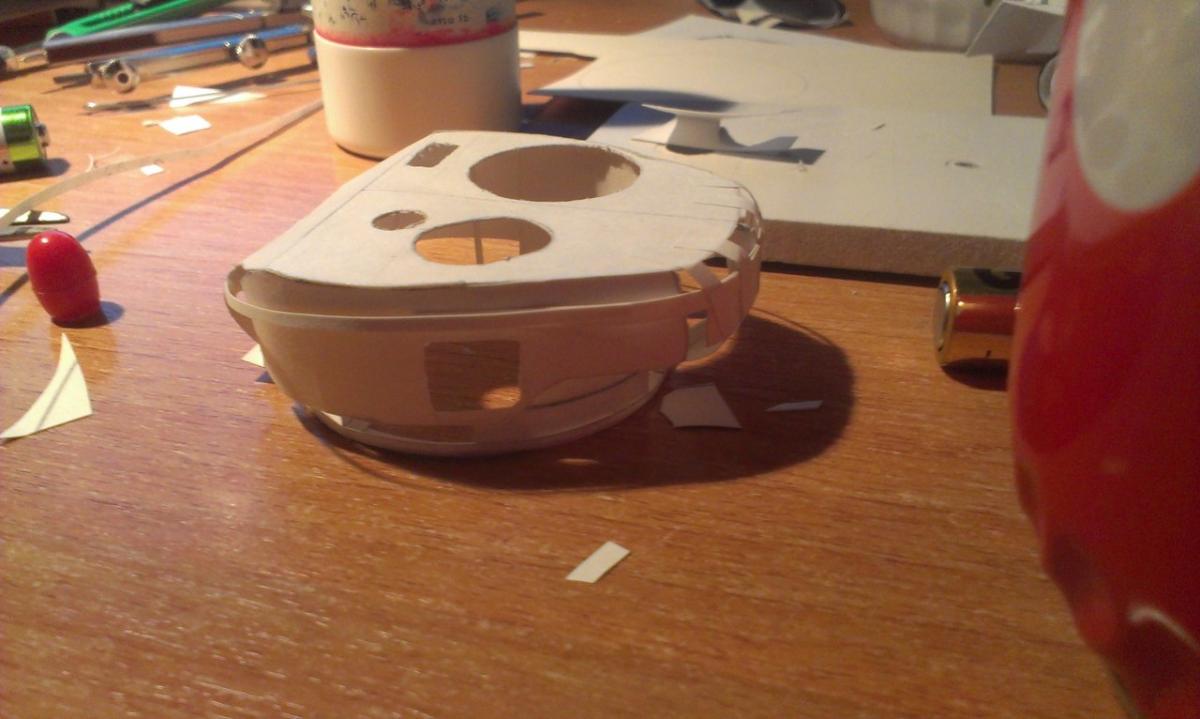

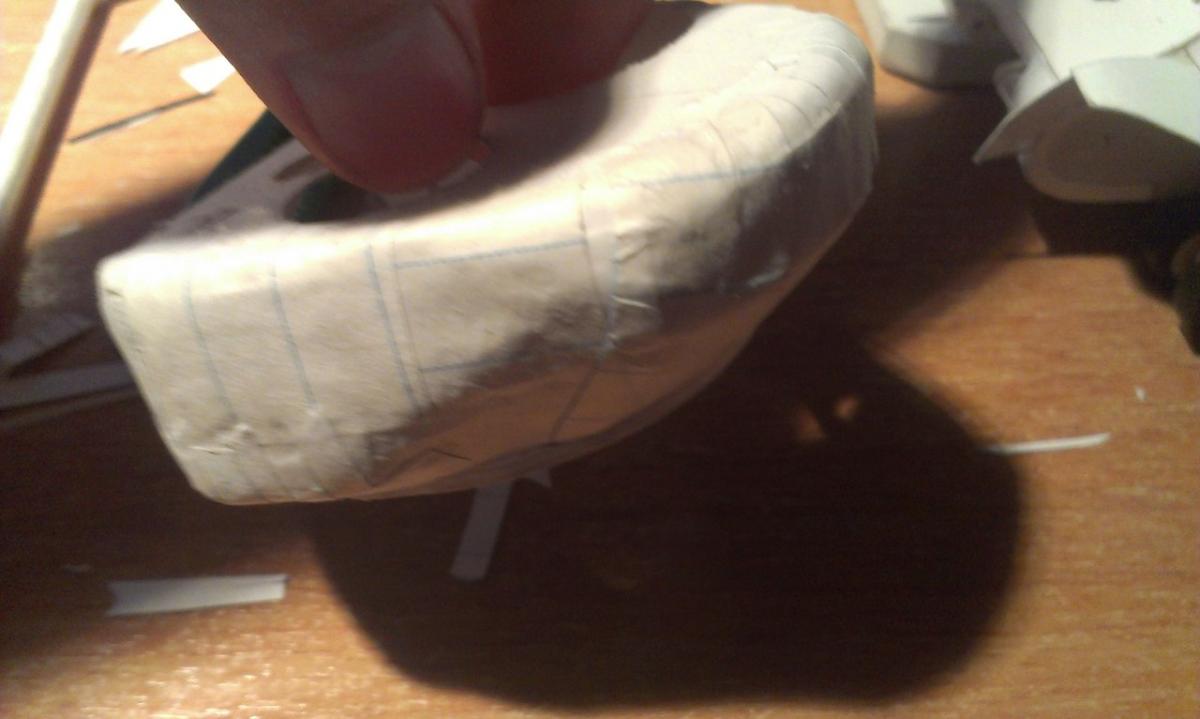

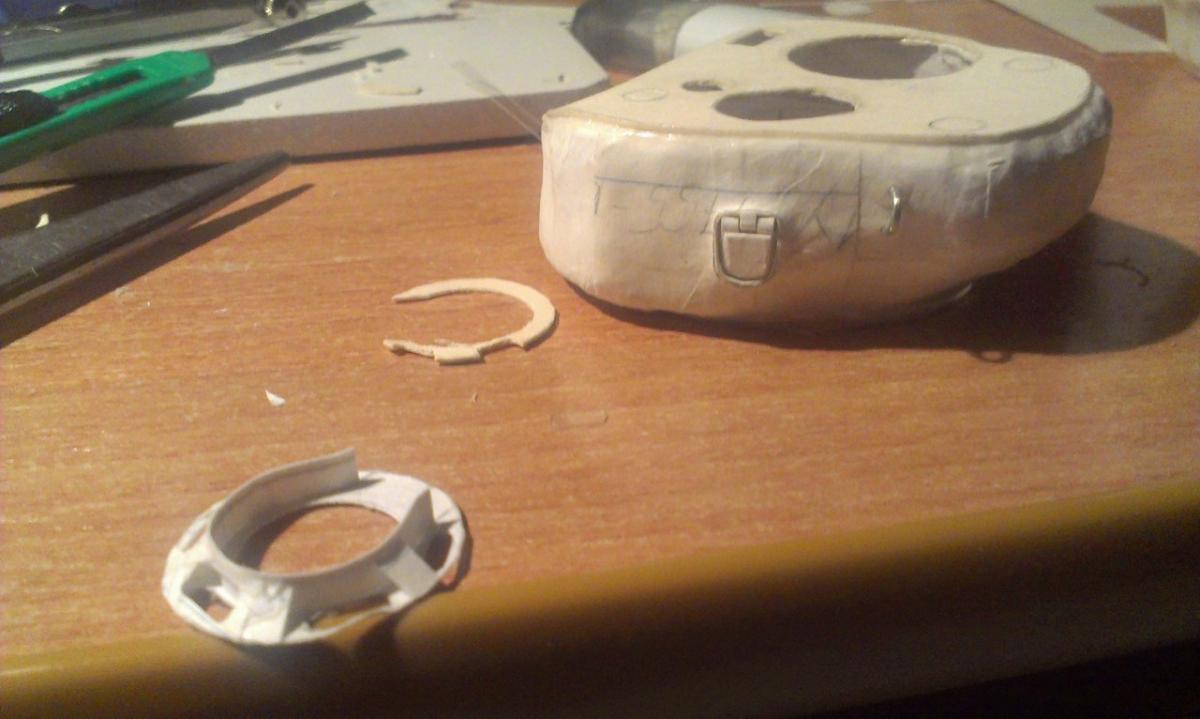

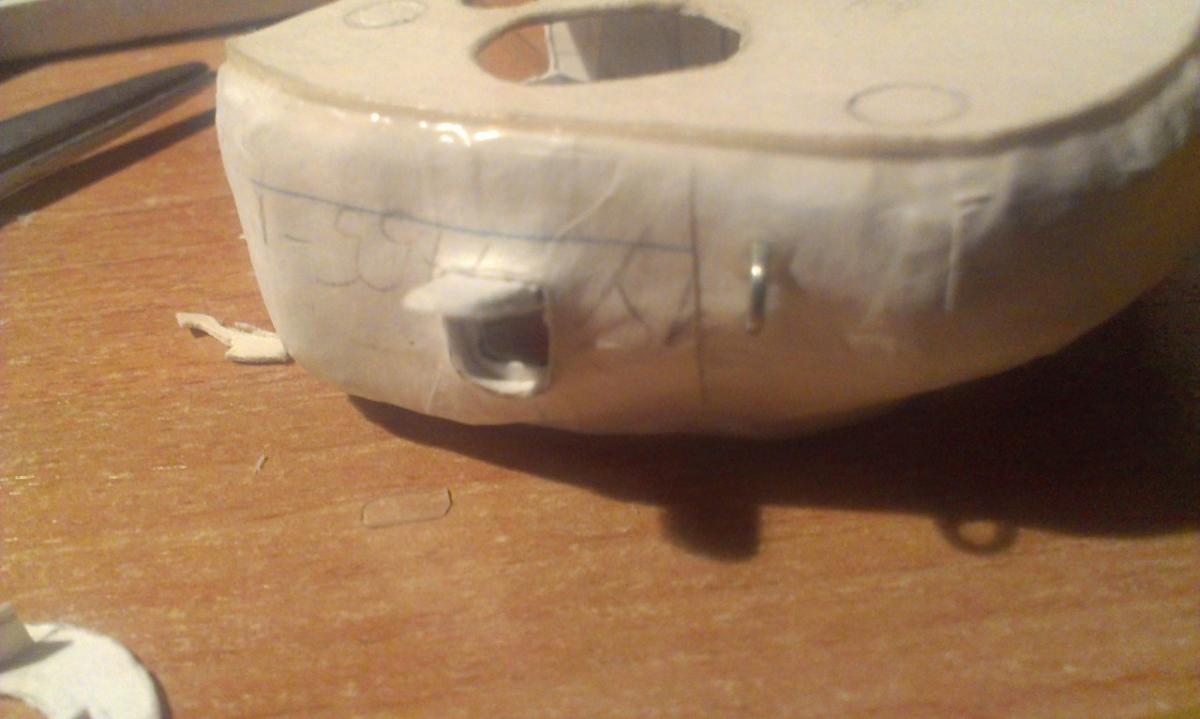

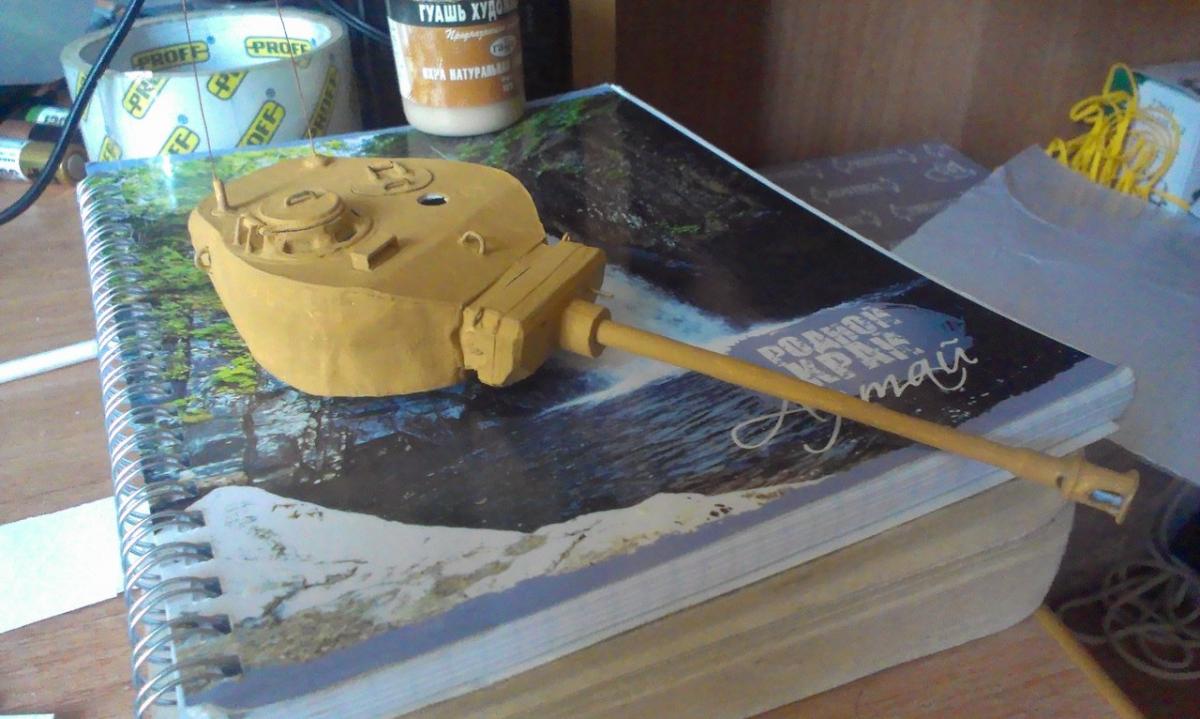

.Танк не доделан поэтому ждите еще фотографии :playing: И так, собственно, по просьбам участников форума попытаюсь объяснить как до этого додумался и с чего начинал. Все начиналось с бумажных разверток домиков. Самая простая развертка это нарисованный квадрат, к каждой стороне которого пририсован еще такой же квадрат+ специальные ушки для склейки этих квадратиков друг с другом. Но такой способ с ушками будет очень плохо выглядеть если модель делается из толстого картона. Поэтому в своей модели я использовал способ "вырезал, приклеил, проклеил изнутри". Снаружи клей выглядит как сварочный шов. А теперь конкретно как я делал корпус. у меня была картинка на компе, на которой был изображен танк в профиль, спереди, сзади, ну и сверху. Я её распечатал и уже от туда снимал размеры. Но когда снимаешь размеры нужны небольшие навыки из начертательной геометрии для определения натуральной величины отрезка( тут объяснять долго, так что погуглите :blinky: )для линий которые изображены под углом. Так же для постройки корпуса необходимо заранее продумать все отверстия и вырезы на еще не склеенных частях корпуса, ибо вырезы будет очень проблематично сделать, когда ты собрал корпус. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2013/post-6484425-0-34779300-1369077663_thumb.jpg Теперь о башне. Самое интересное, что технологию построения башни я полностью перенял из технологии построения бумажных моделей корабликов, которых кстати говоря как и этот танк я делал без каких либо чертежей. Все вымерялось, рассчитывалось и учитывалось на ходу. Конкретно по башне... Как видно на фотографии я начал с круглешка и так называемого киля( термин пришел из кораблестроения: "киль" ). Киль послужил опорой для верхнего броневого листа башни с заранее вырезанными на нем всеми отверстиями. Дальше необходимо укрепить конструкцию что бы все было параллельно и перпендикулярно. Следующим этапом идет построение шпангоутов (шпангоут). Это своеобразные ребра, которые дают начальные очертания формы башни. затем на шпангоуты наклеиваются поперек тонкие полосочки из бумаги.Но в дальнейшем нужно менять угол наклейки бумажечек, дабы избежать ступенчатой структуры, а придать вид наоборот более мене гладкой однородной поверхности. Кстати говоря о клее! Я использовал обычный жидкий ПВА. Почему жидкий? Потому что, когда проклеиваешь тоненькие полосочки бумаги они размокают и им можно придать практически любую форму, а когда все это дело засыхает то получается очень прочная конструкция. Когда падает звук как от пласстмаски . Еще немного по башне. Способ такой обклейки называется "попьемоше". Таким способом можно сделать практически любые обводы. Теперь о ходовой. В принципе там все очевидно. Много шарнирчиков( скрученные полосочки бумажки+штырь из скрепок), пружинки, палочки для чистки ушей (если захотите сделать что то подобное обратите внимание, что бы стенки их были толстенькие, а то есть тонкое, гнущееся фуфло :teethhappy: ). Маятники тележки вырезались из бумаги А3 с ненужными чертежами . Через копирку обвел и вырезал канцелярским ножом. На каждый маятничек шло 7 слоев картона.

делаю всегда гусеницы из картона и проволоки по траку(размеры примерно 5мм х 10мм)на М103.Советую смотреть на настоящие и делать уменьшенный вариант.Дело очень муторное,но стоящее того,зато получается практически по максимуму реализма и самое главное ,что вращаться все будет!

ребята,скинте плиз картинки корпуса танка М103 желательно без башни,желательно трехмерную модель ,очень нужно посмотреть на его корму
