Да, бывают поломки, но не часто, как на настоящей технике Даже траки пластиковые хорошо работают

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngStrelokRonald (25 янв 2020 - 14:42) писал: Это все здорово , НО танк не окрашен.Так и не планировалось. Главное танк на ходу. А а окрас после монтажа танкового боя и системы подъема/опускания ствола.

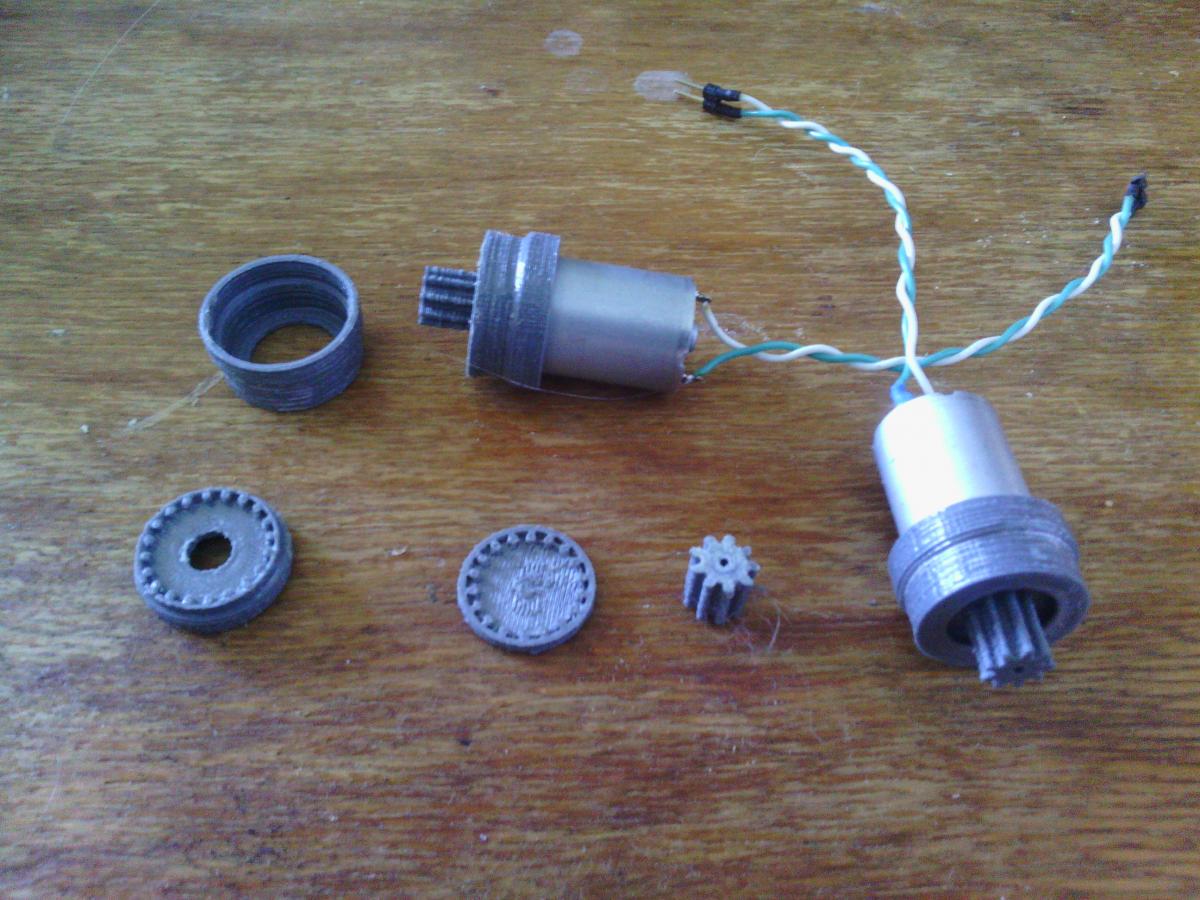

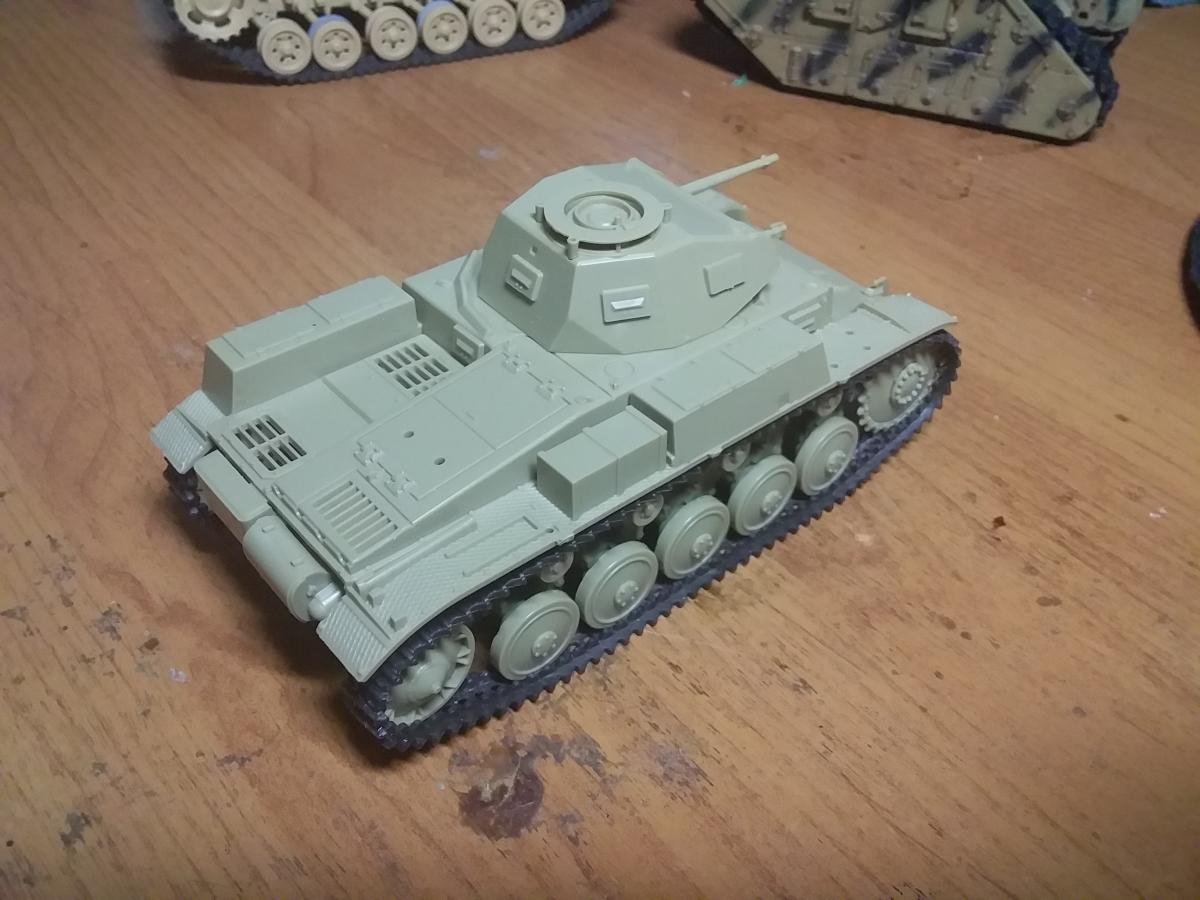

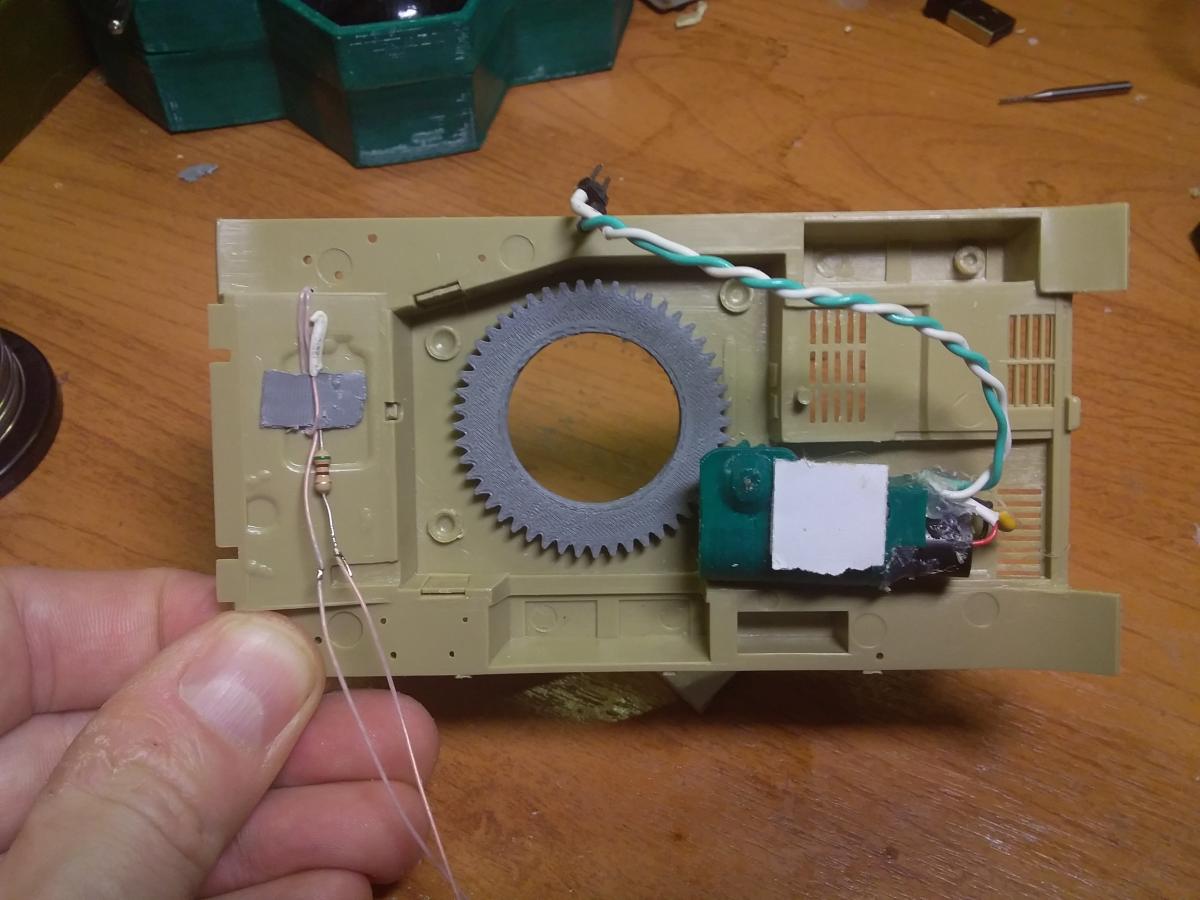

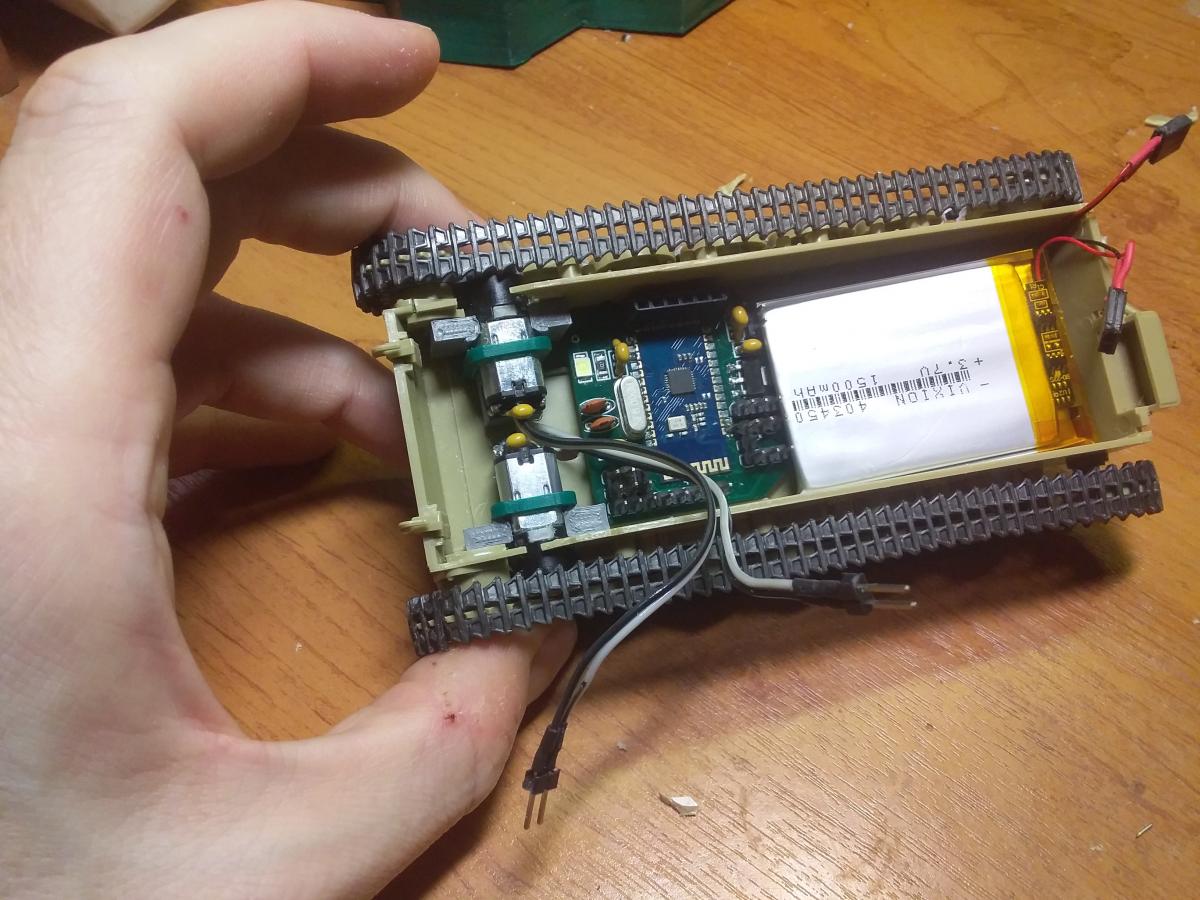

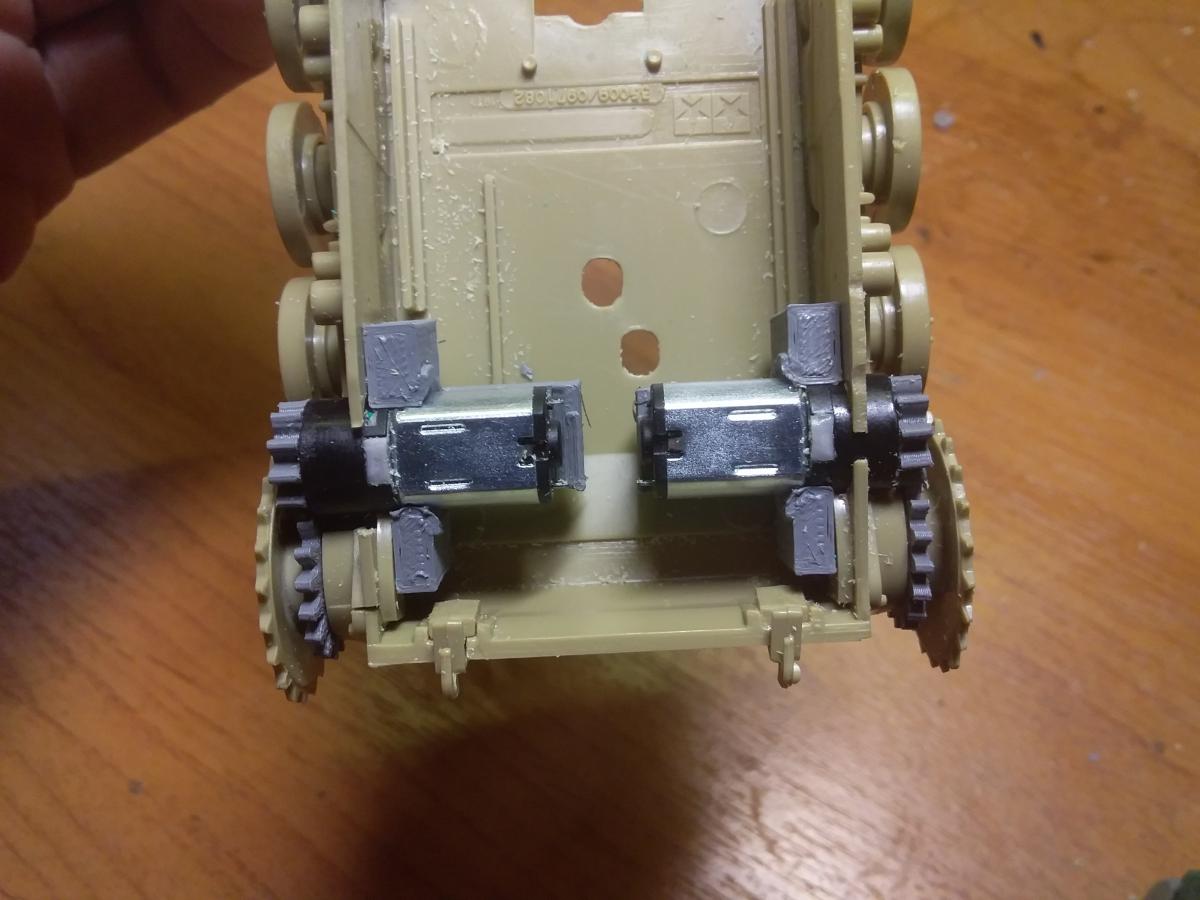

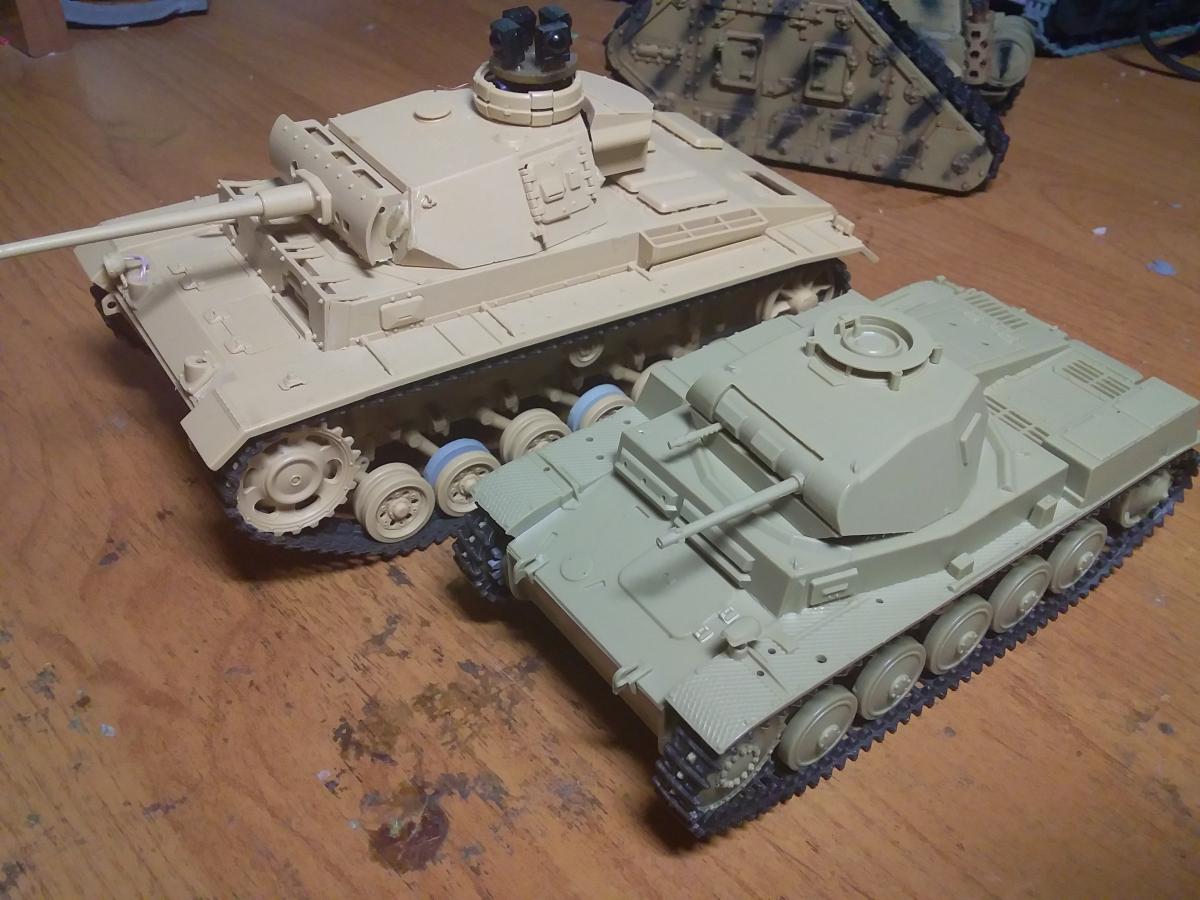

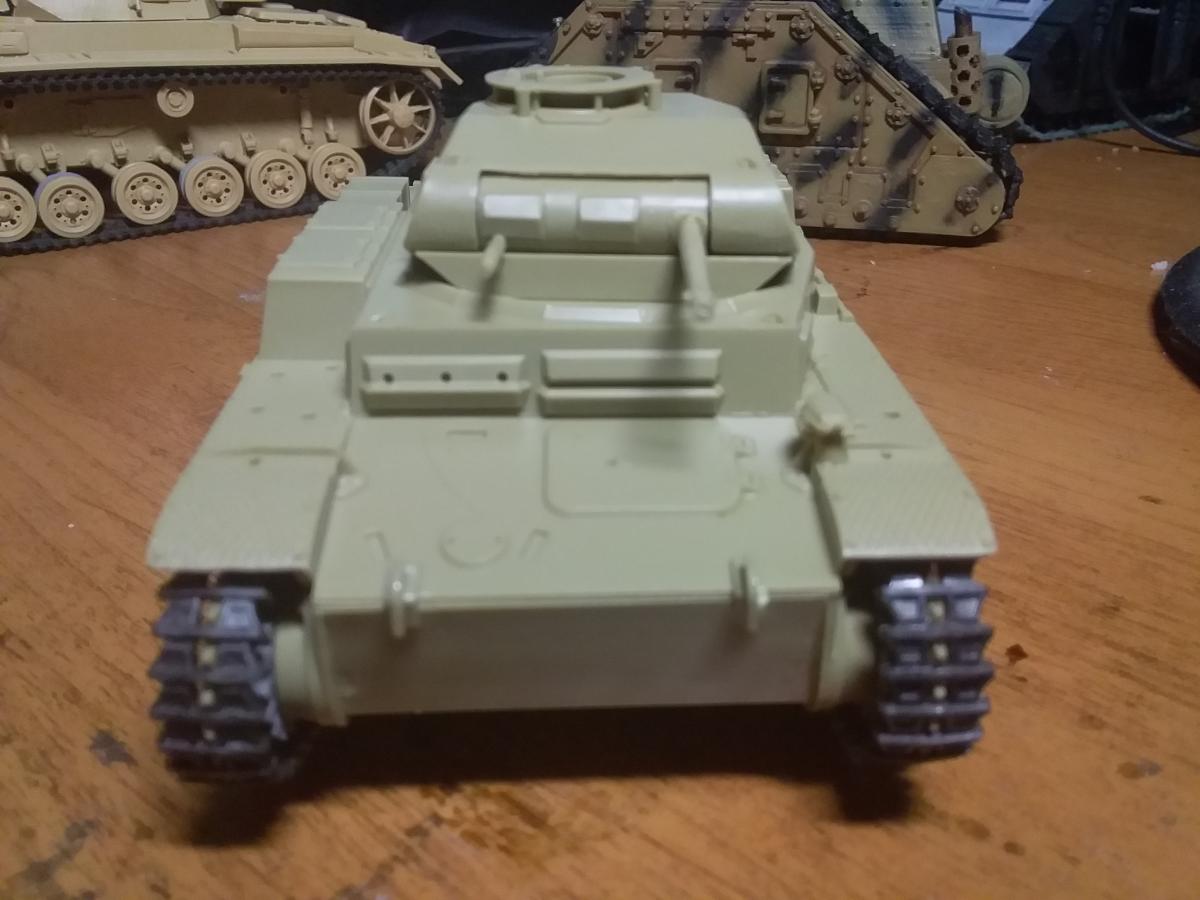

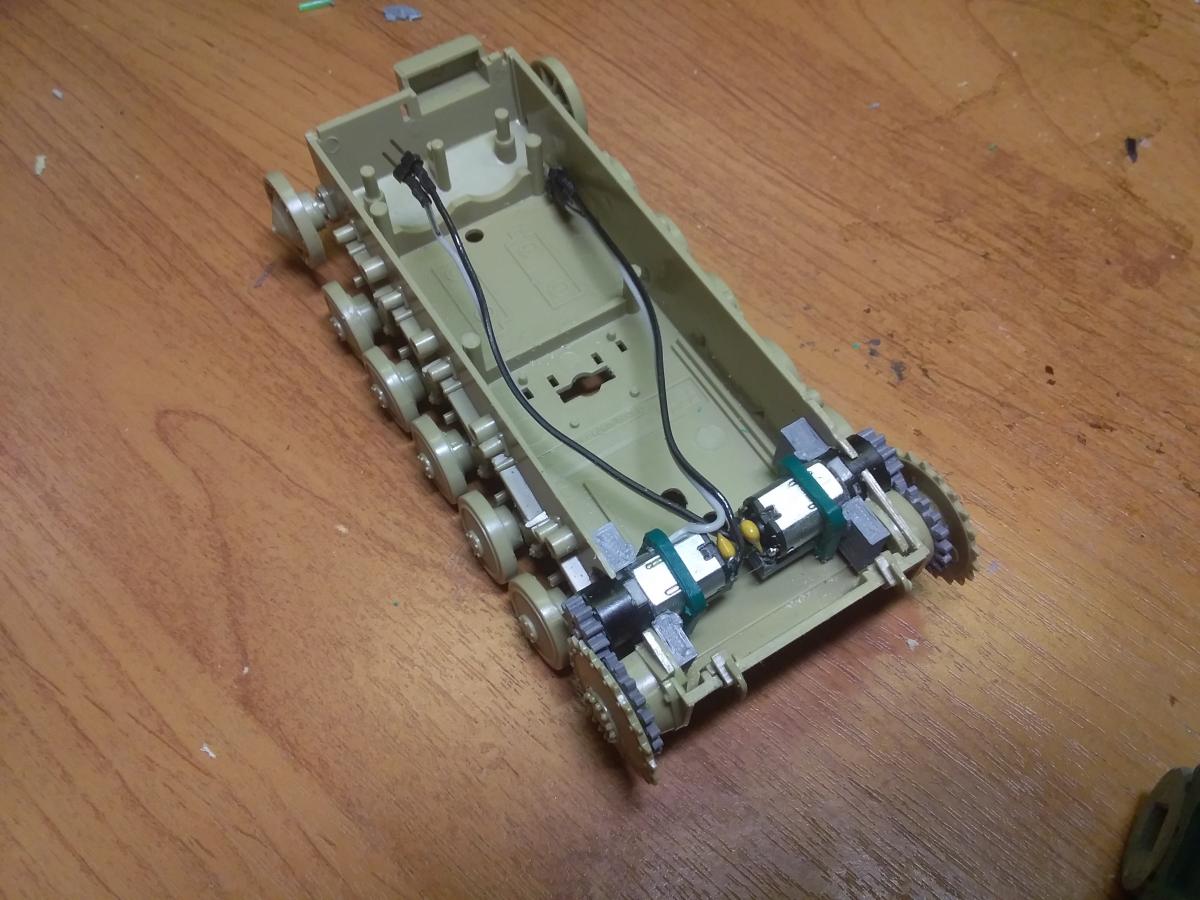

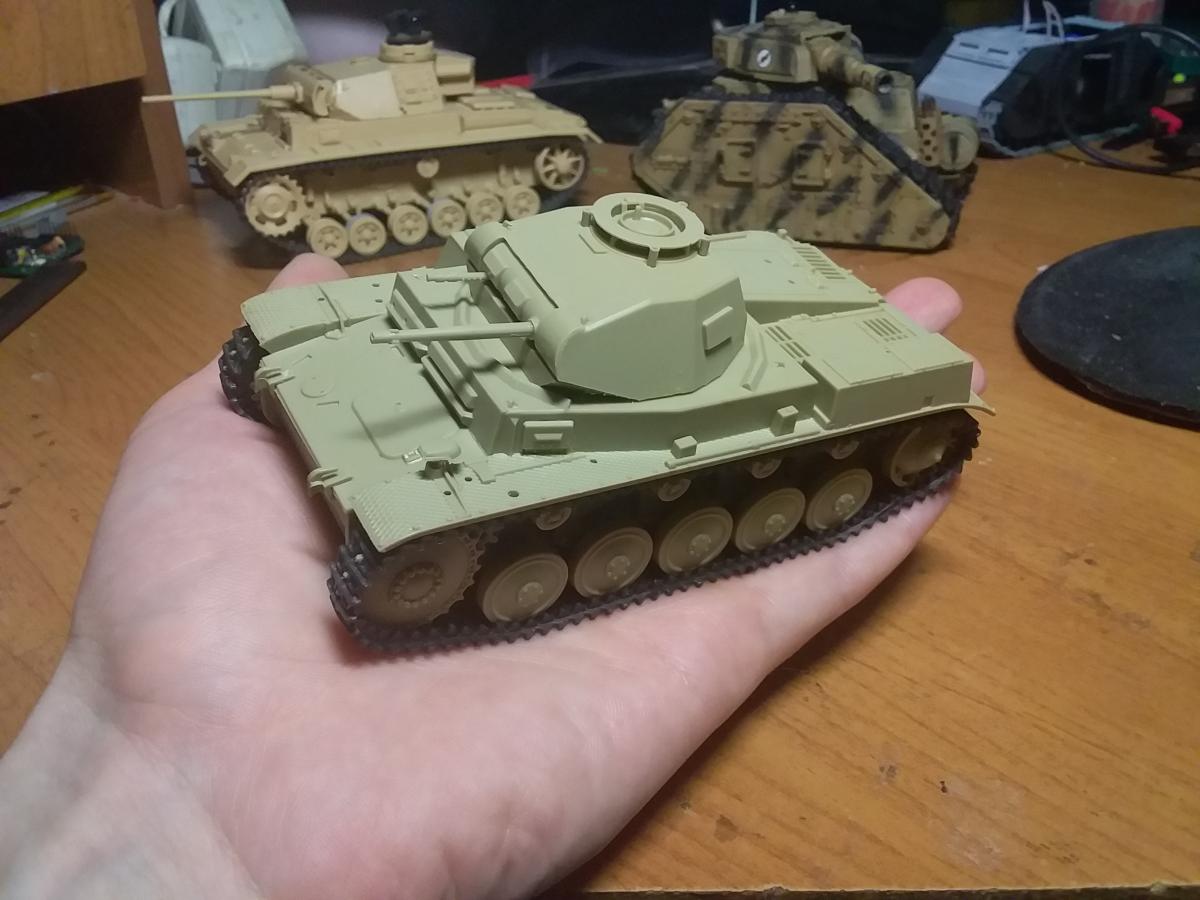

Многие думают, что сделать радиоуправляемый танк в масштабе 1/35, это сложно. Но если выполнить некоторые условия, с можно справится с задачей за вечер. 1.Для этого нужно купить подходящую модель; 2.Иметь возможность изготовить или купить приводные элементы: двигатели, редуктора, шестерни и т.д.: 3.Найти подходящую плату управления. Для выполнения первого пункта я приобрел Panzer Kampfwagen 2 от Тамия , старая тамия. Второй пункт я выполнил при помощи 3д моделирования и 3д принтера, были спроектированы привода передних колес, редуктор и погон башни. Файлы 3д моделей прилагаю. Моторы с Али https://aliexpress.ru/item/32974656943.html?dp=43q4nudqs484sz77n2bcx7nie3cxtrwu&af=359030&cv=37462425&cn=43q4nudqs484sz77n2bcx7nie3cxtrwu&aff_request_id=b0a88b399bf64cf8a366ac7e2088524c-1579951503232-07407-mun2n2V&aff_platform=default&cpt=1579951503232&sk=mun2n2V&aff_trace_key=b0a88b399bf64cf8a366ac7e2088524c-1579951503232-07407-mun2n2V&terminal_id=75f060ec1fb04cffabc8df3b9b0993b6 или подобные. Управление у меня своей разработки, описание https://yadi.sk/i/kQxEP0BjnQt2vw немного фото И в заключении видео, о том ка я собирал этот танк, содержит небольшие хитрости интерактивного танкостроения. П.с. в плате управления заложена возможность подключить датчик и ИК диод для проведения танковых боев. gear move.zip gear turrent.zip

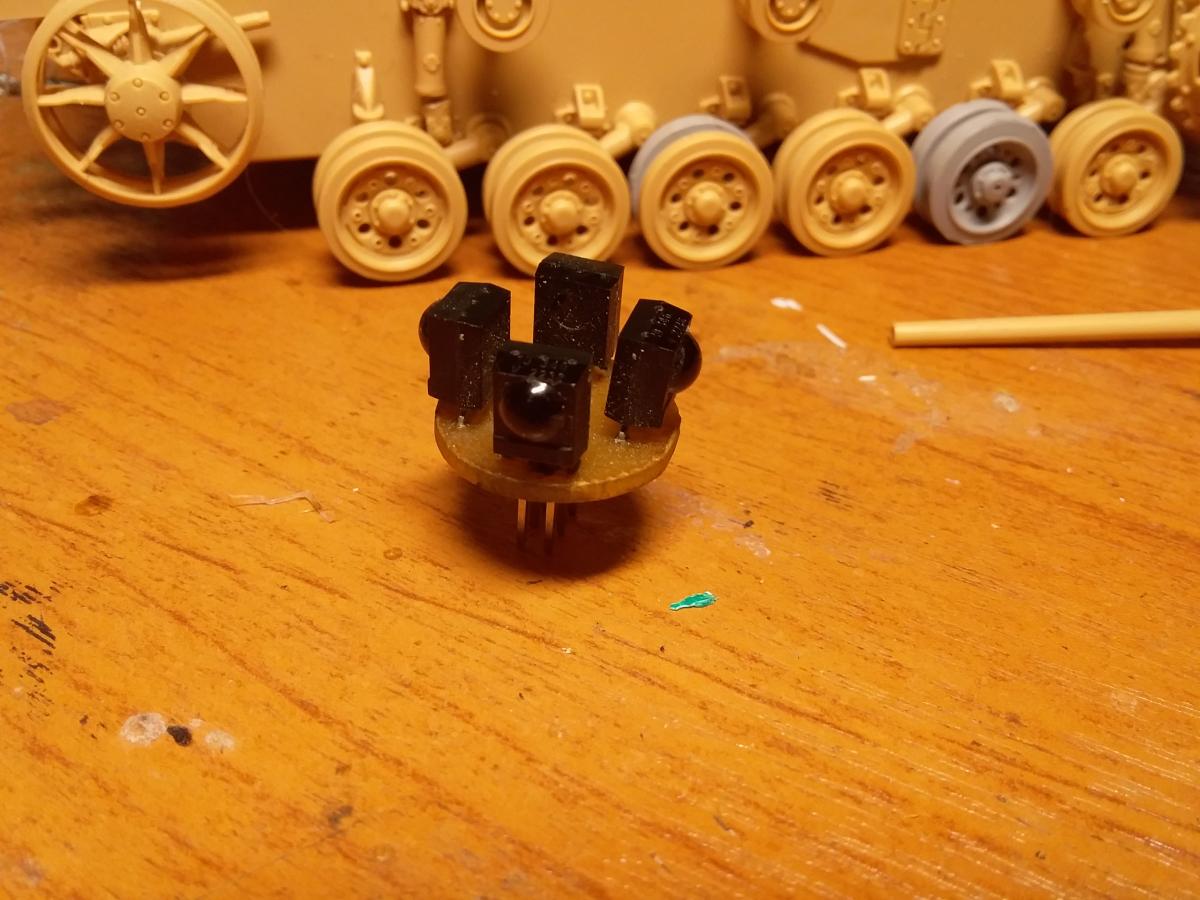

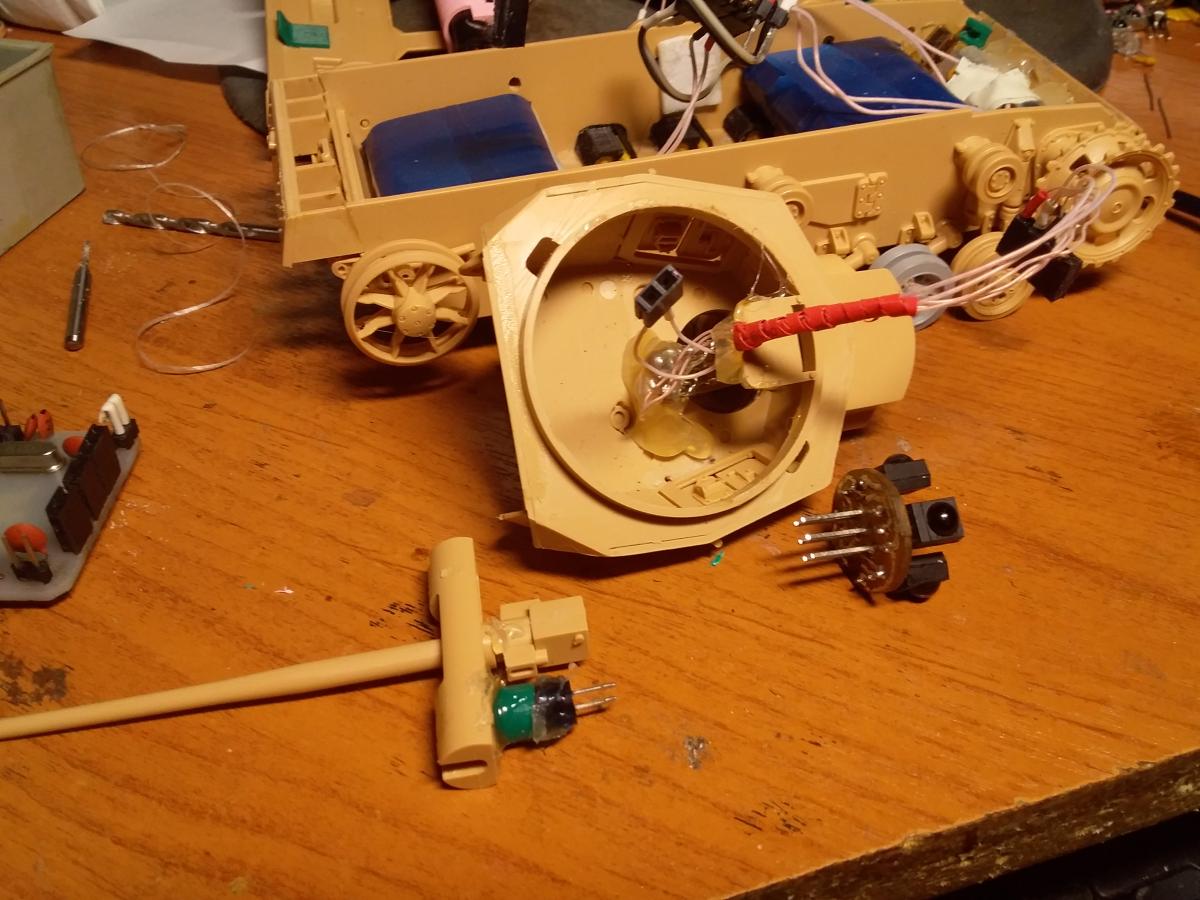

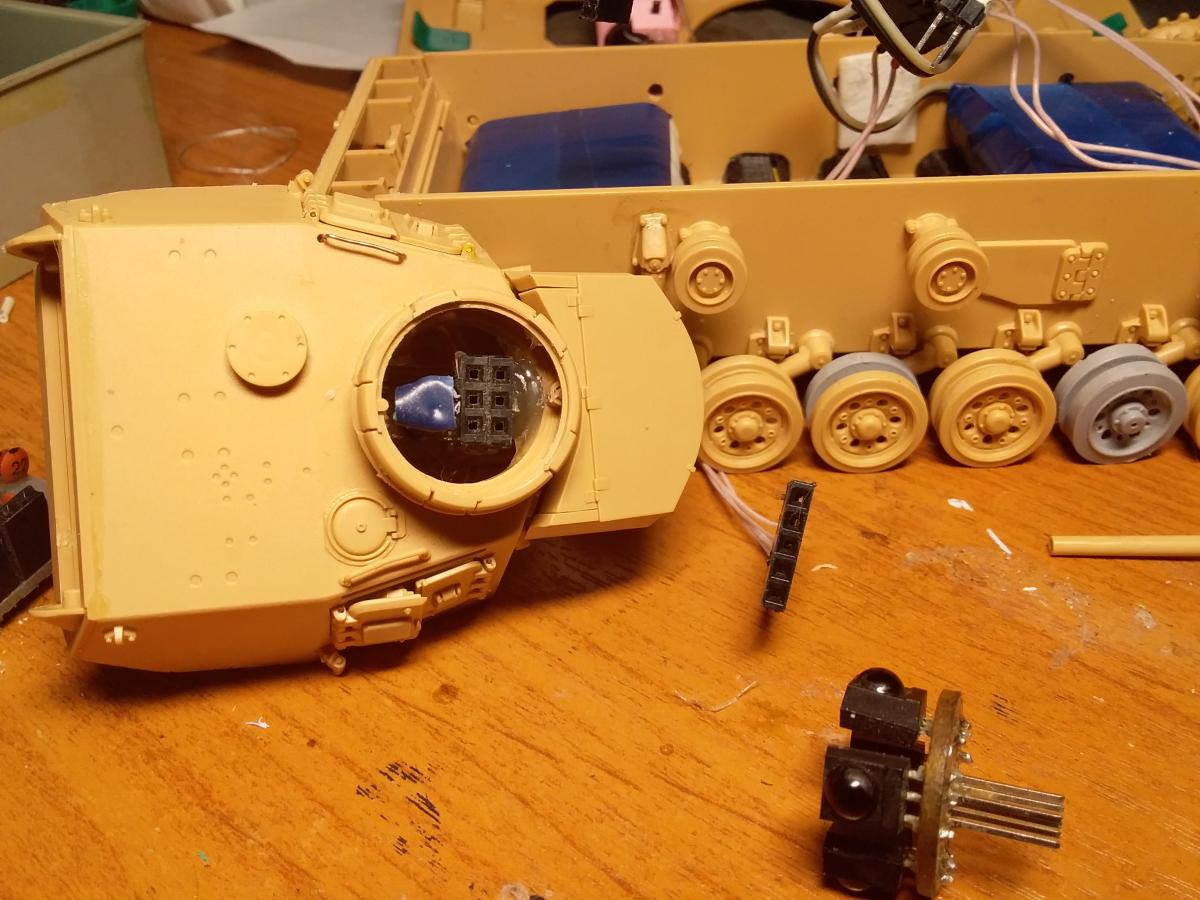

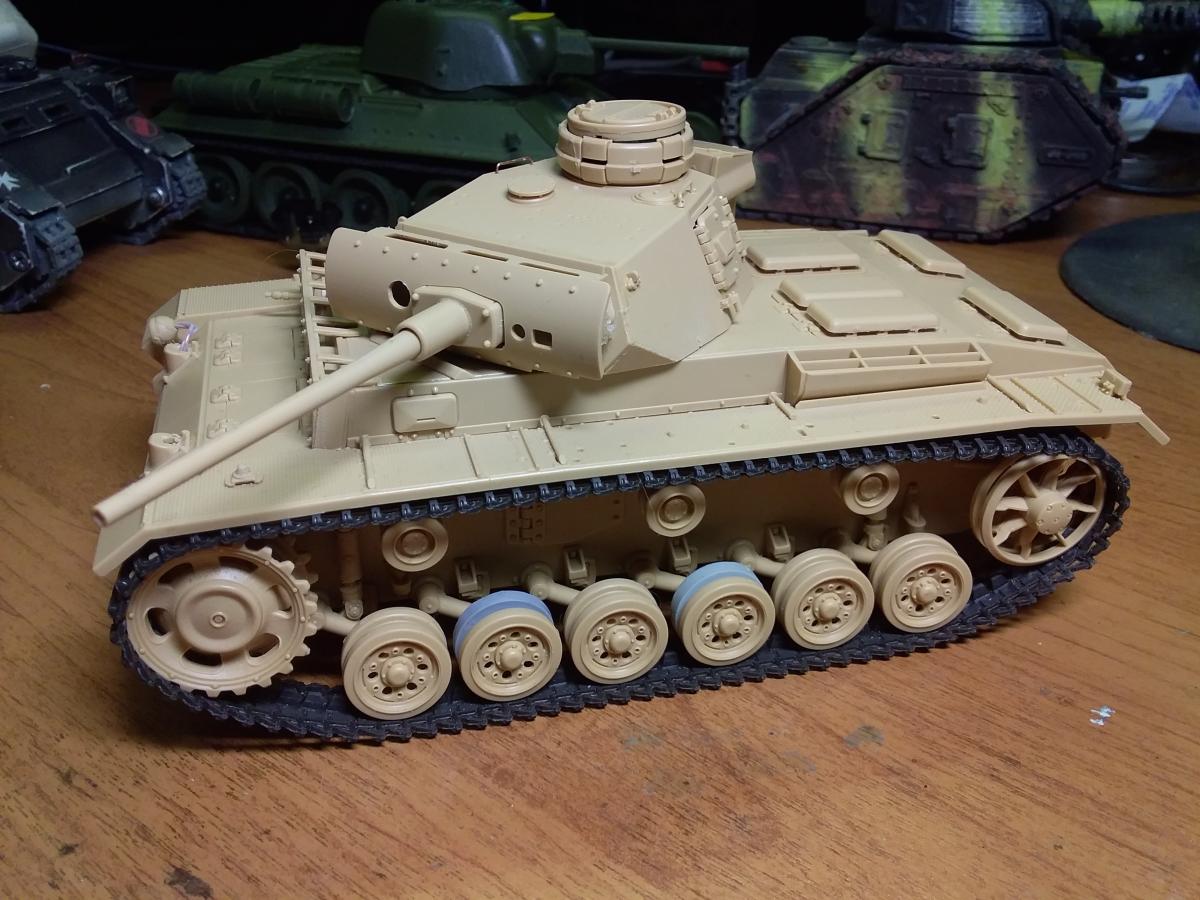

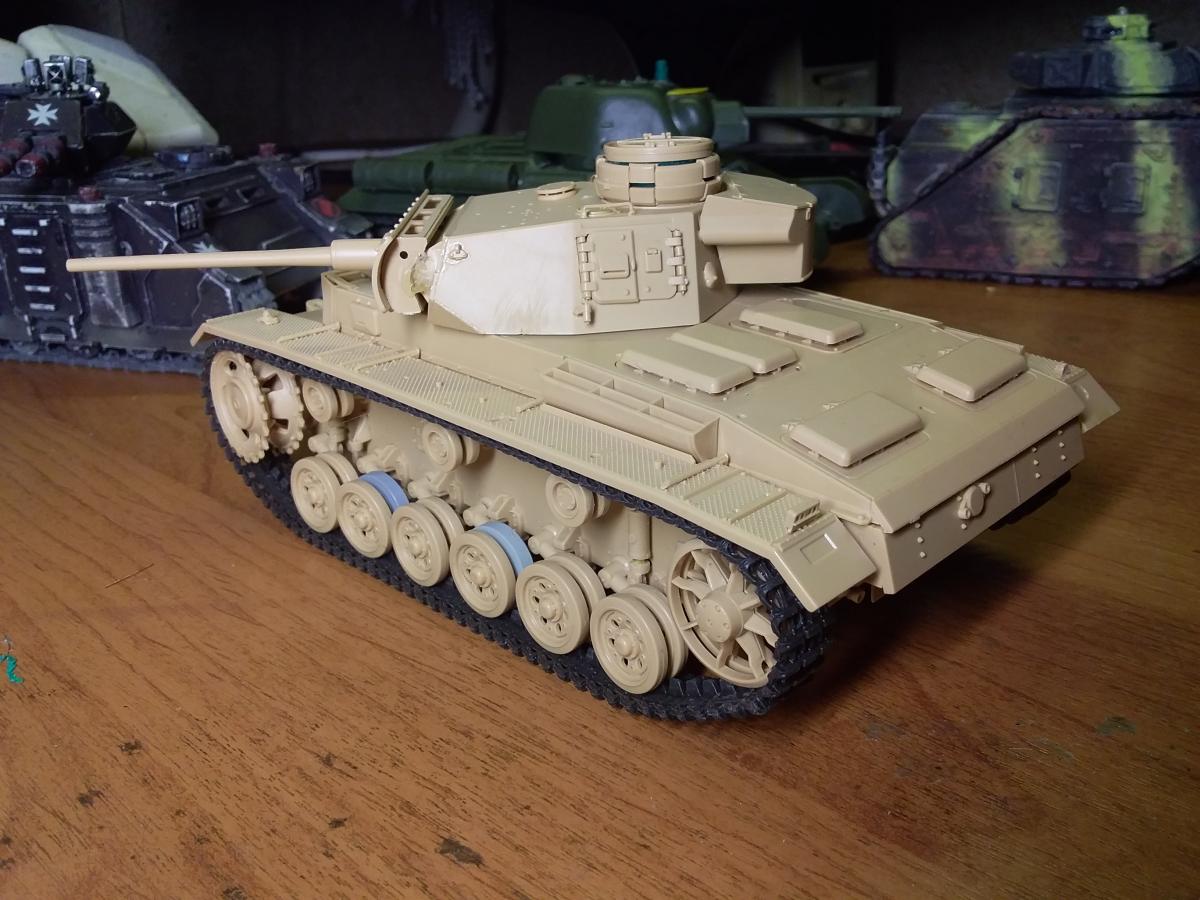

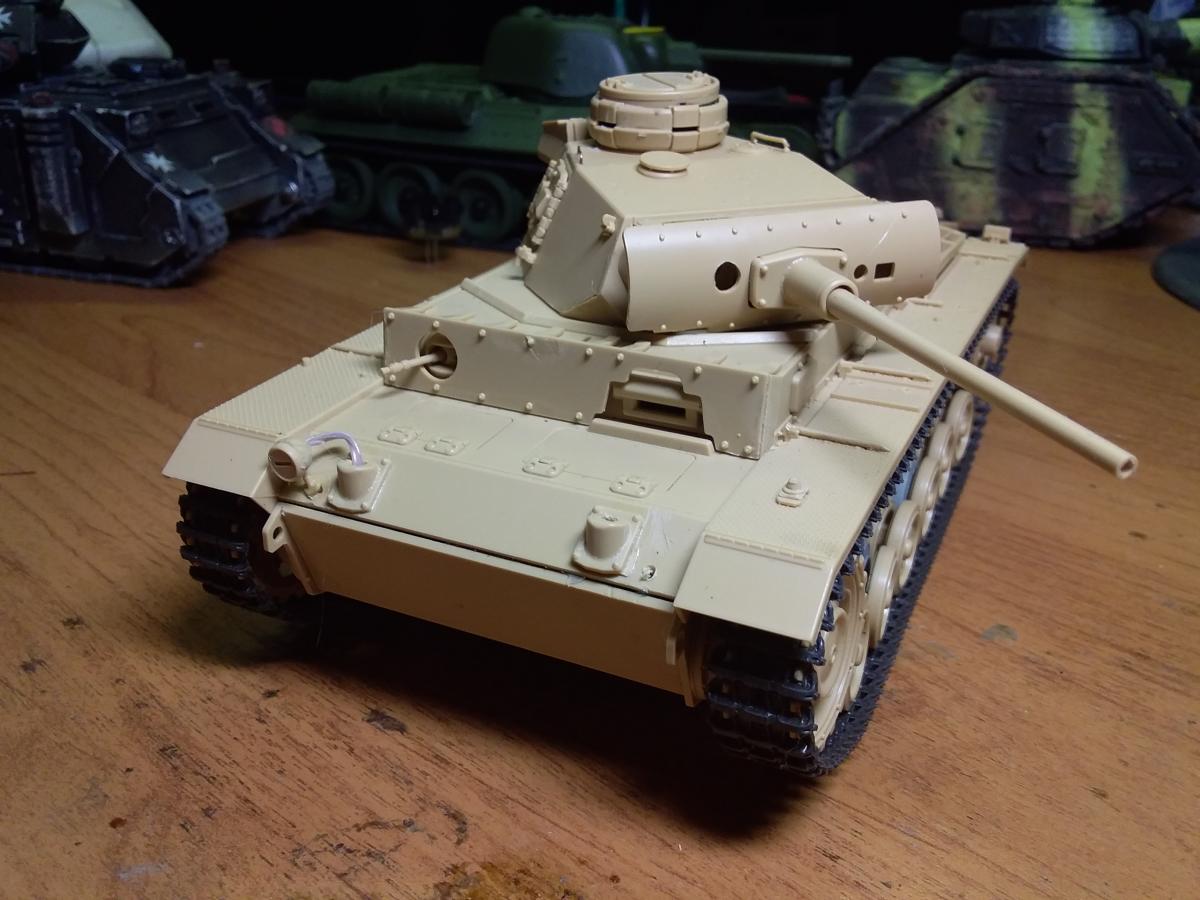

Подошли к концу работы над 3-м панцером .добавлена работающая фара. В башню установлен адаптер для ИК приемника и ИК излучатель. Все это необходимо что танк мог воевать. Сам ИК приемник может быть установлен перед боем, а на время покатушек ставится люк.

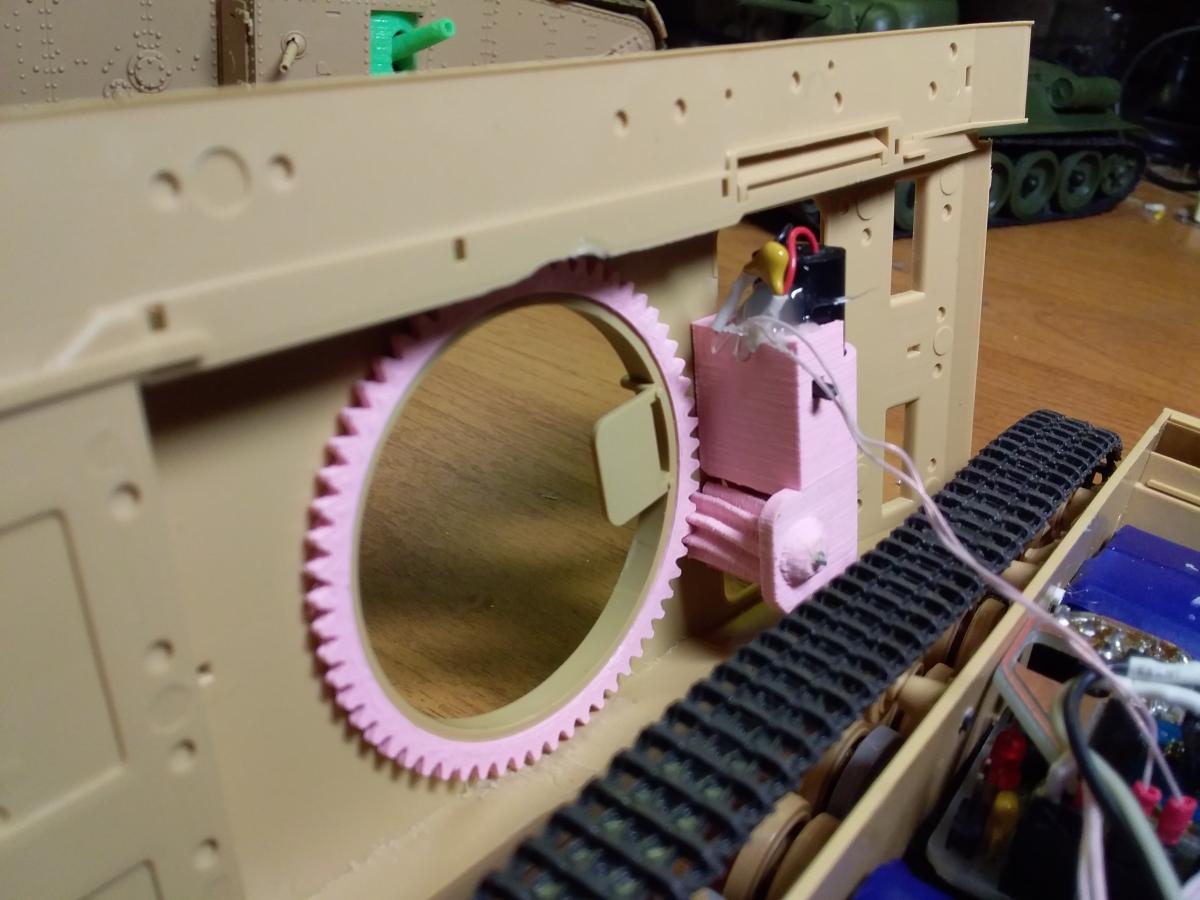

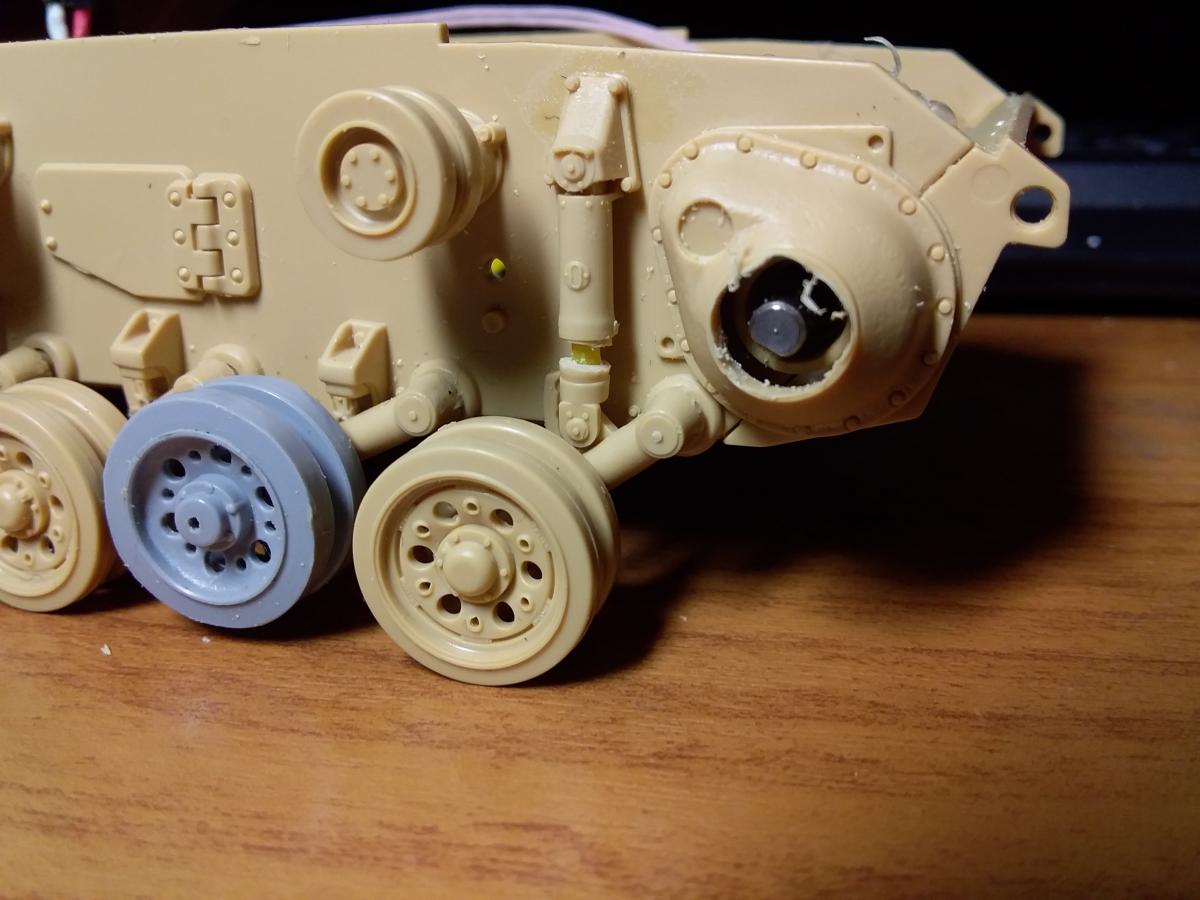

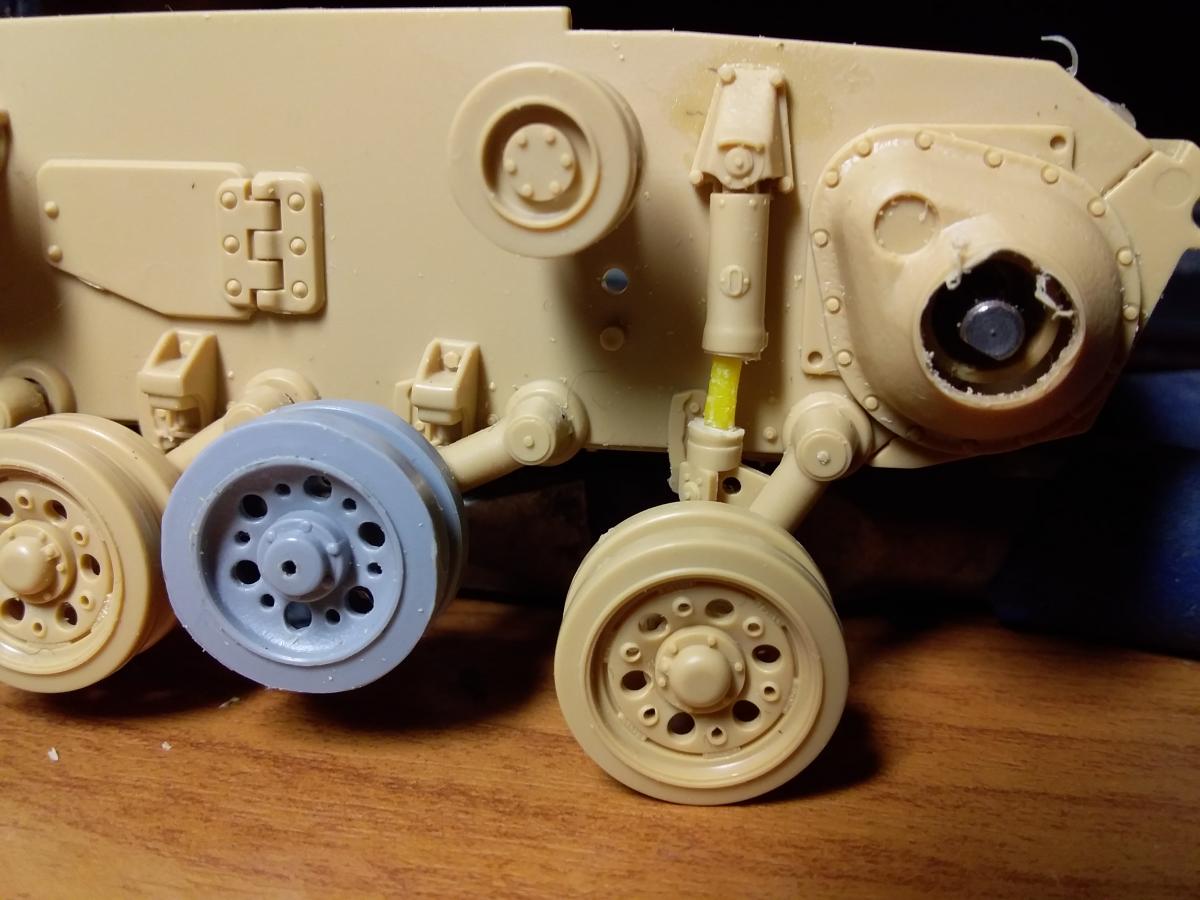

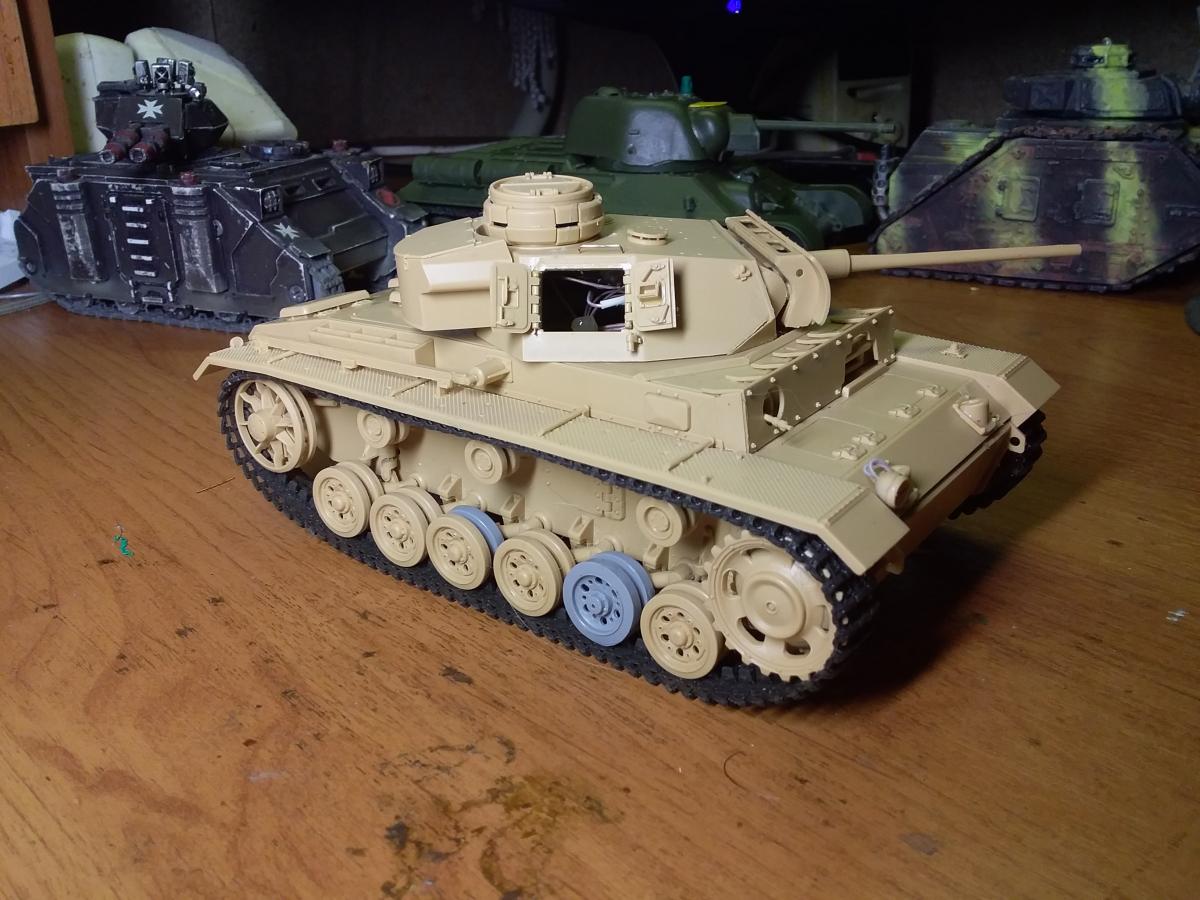

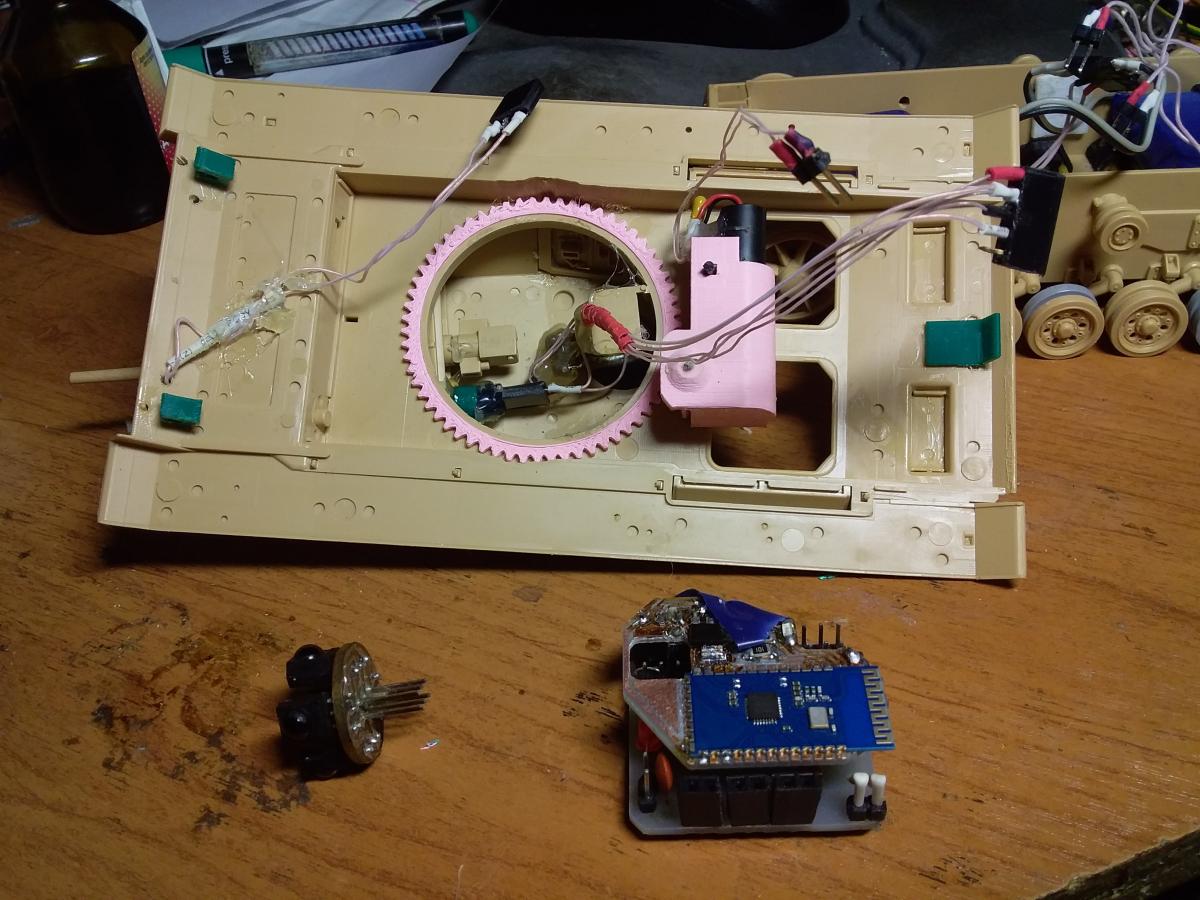

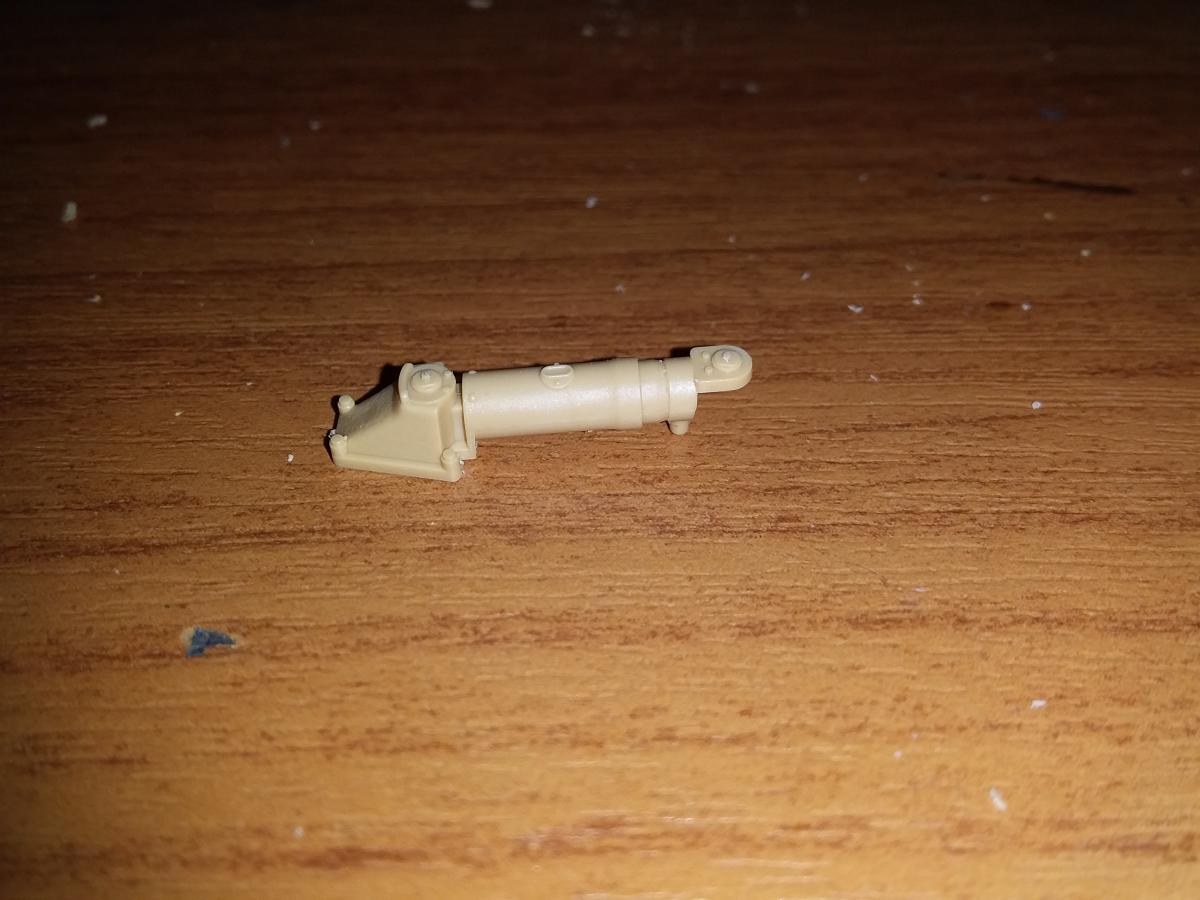

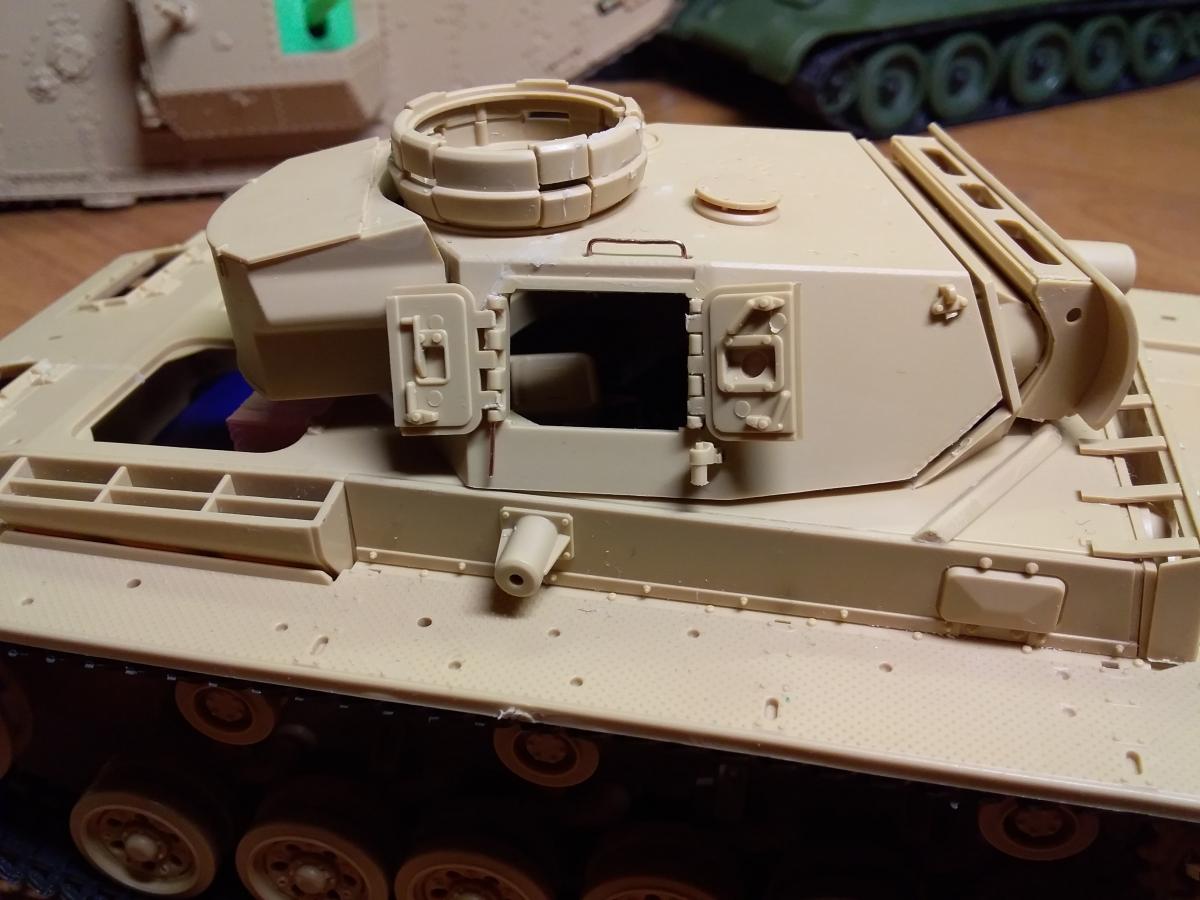

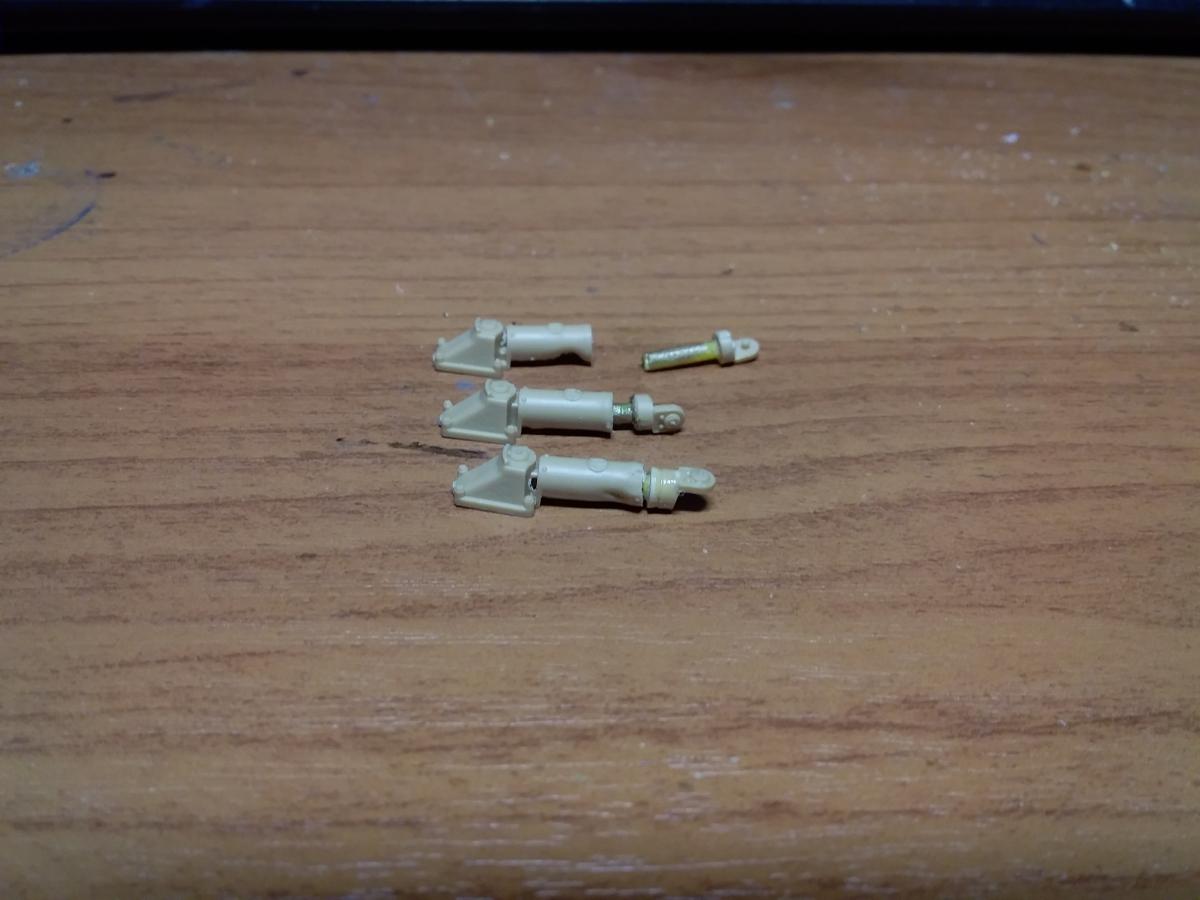

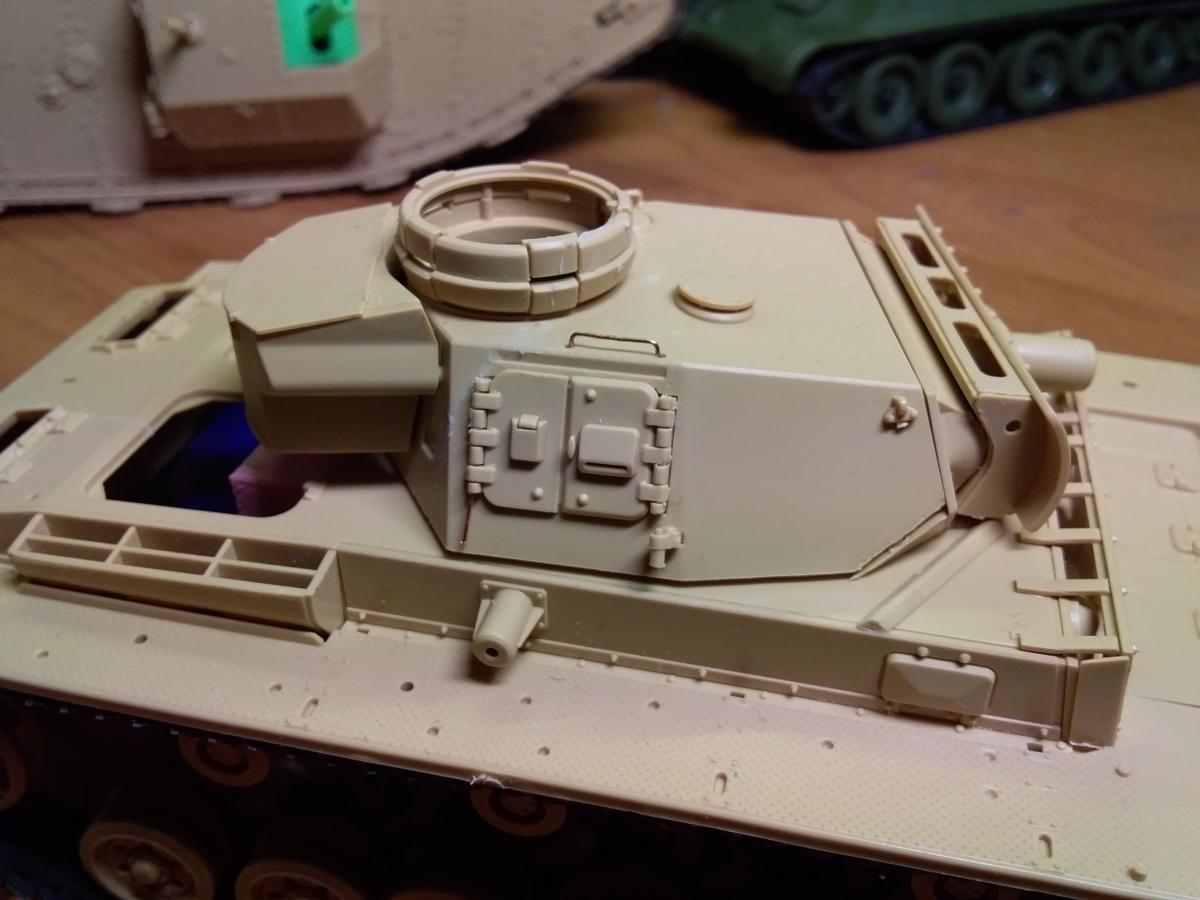

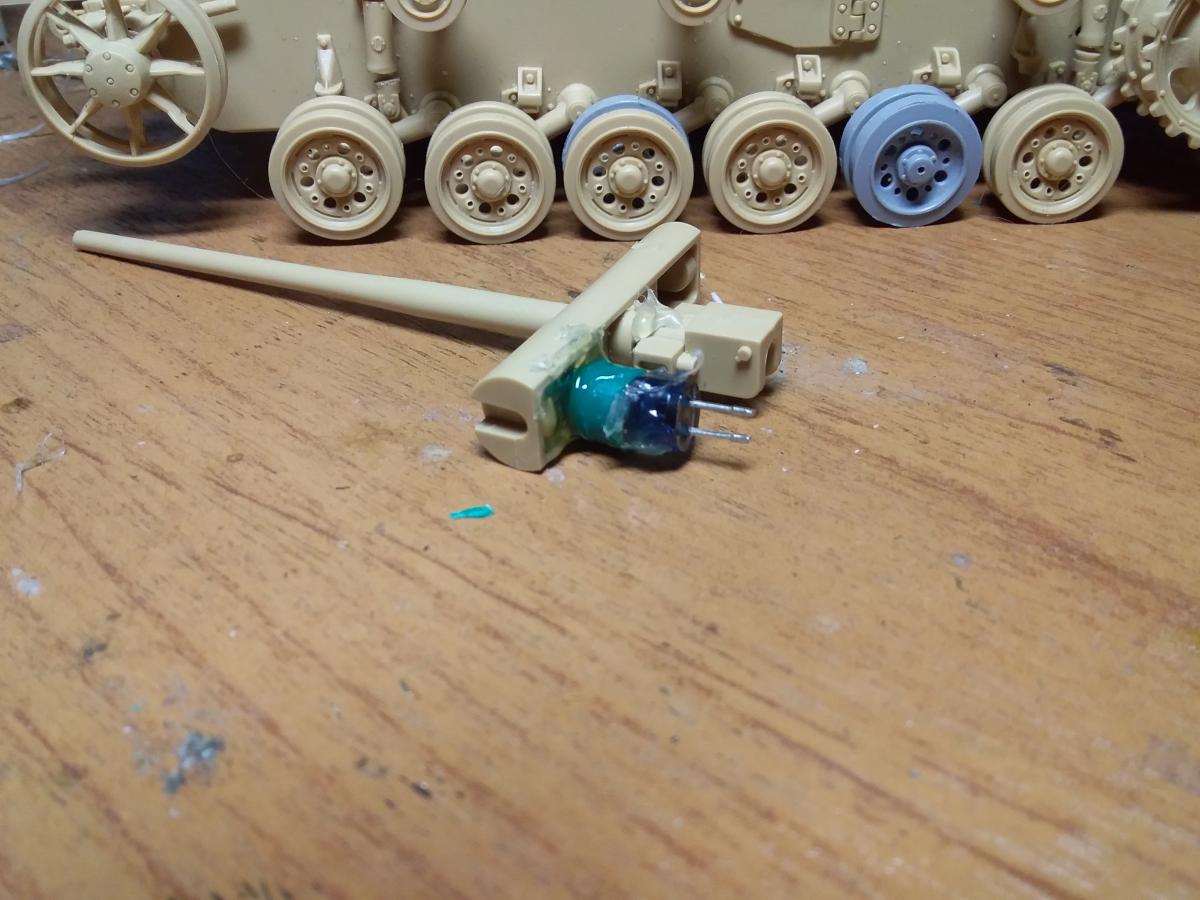

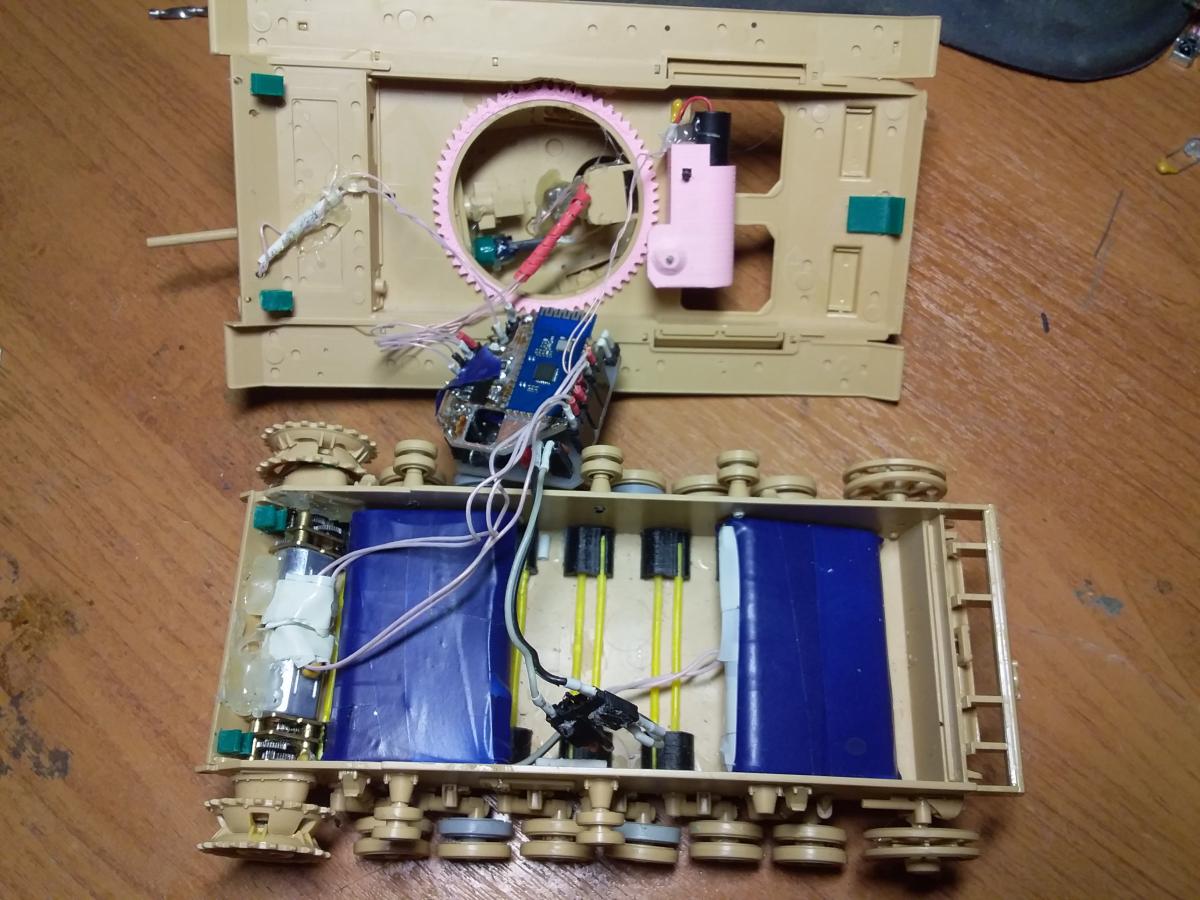

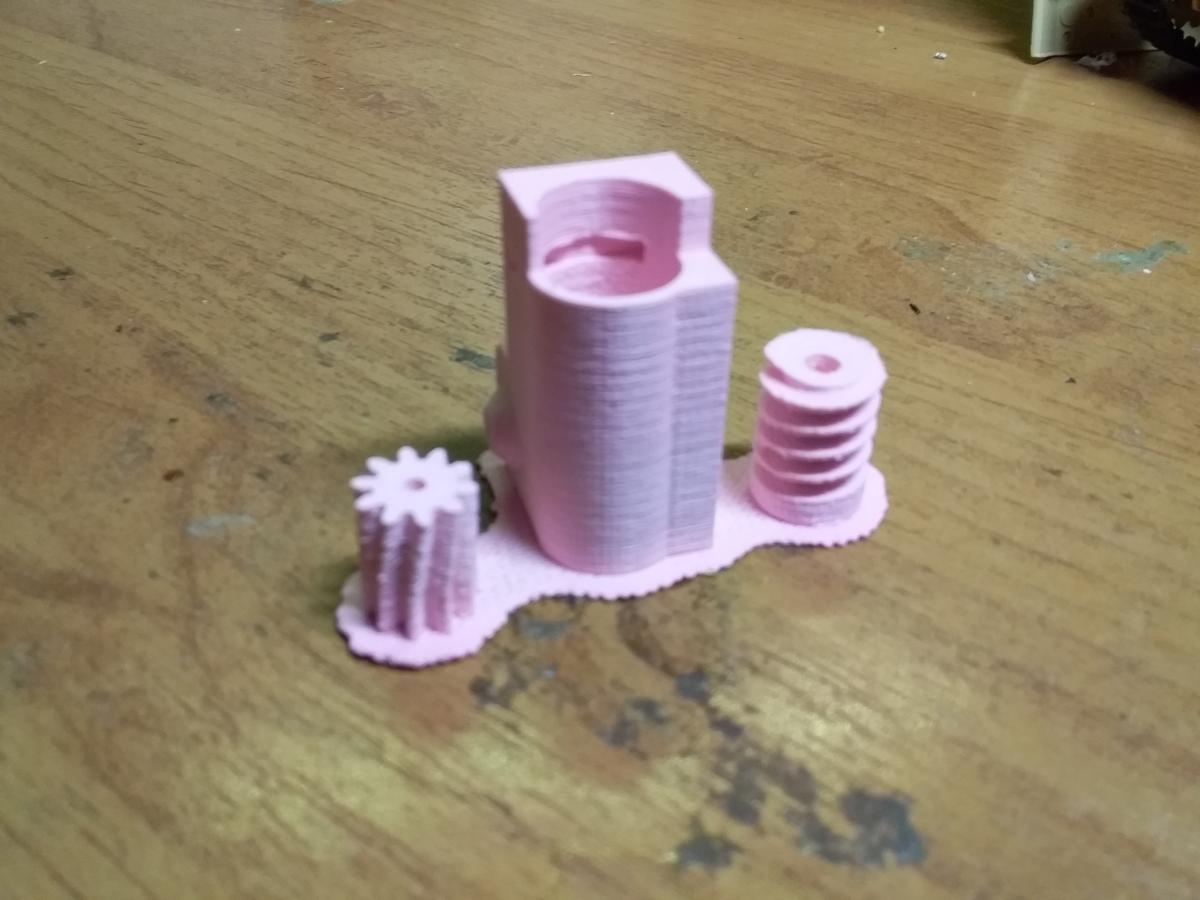

Продолжение работ по пацер-3 , добавлена имитация работы амортизаторов. разработан и подключен редуктор башни. Завершена общая компоновка танка. На башне сделаны открывающиеся луки, т.к. нужен будет доступ внутрь.

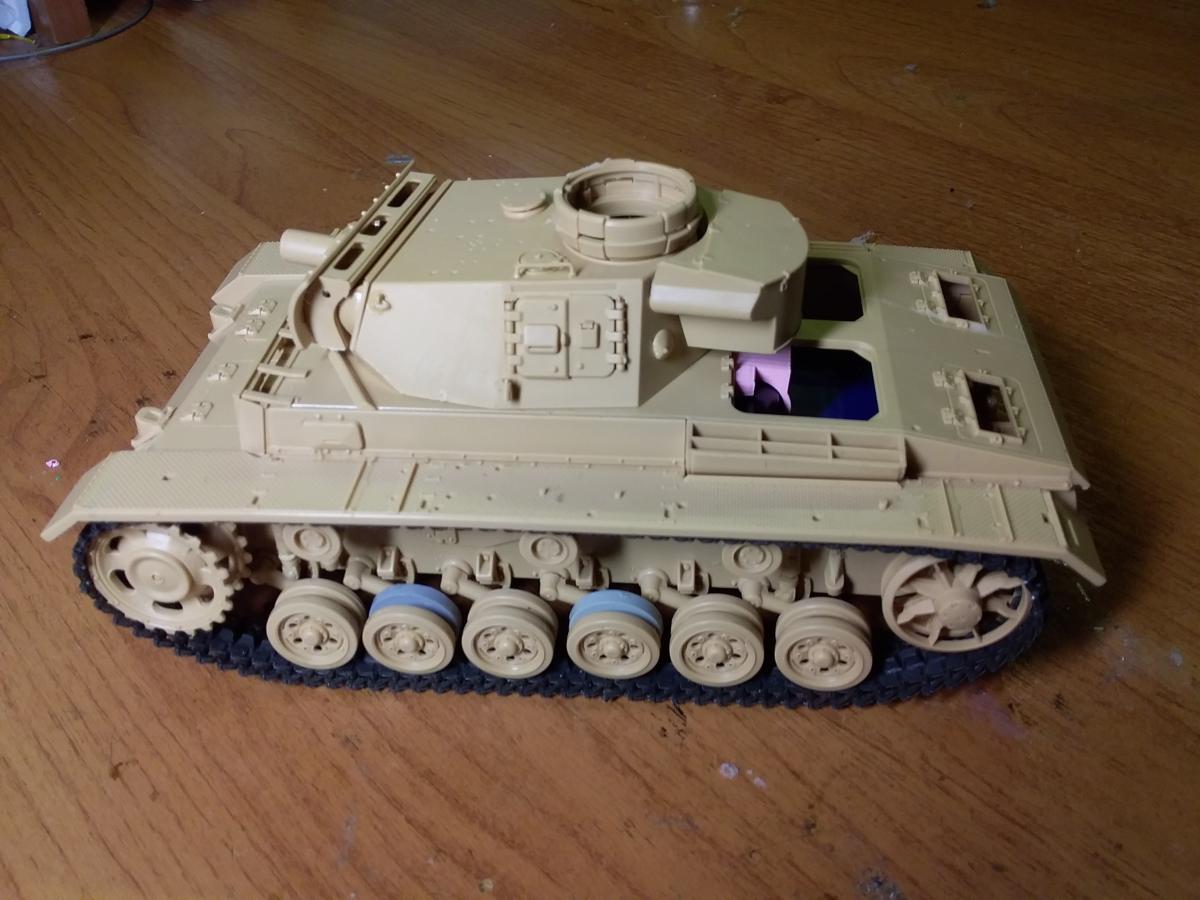

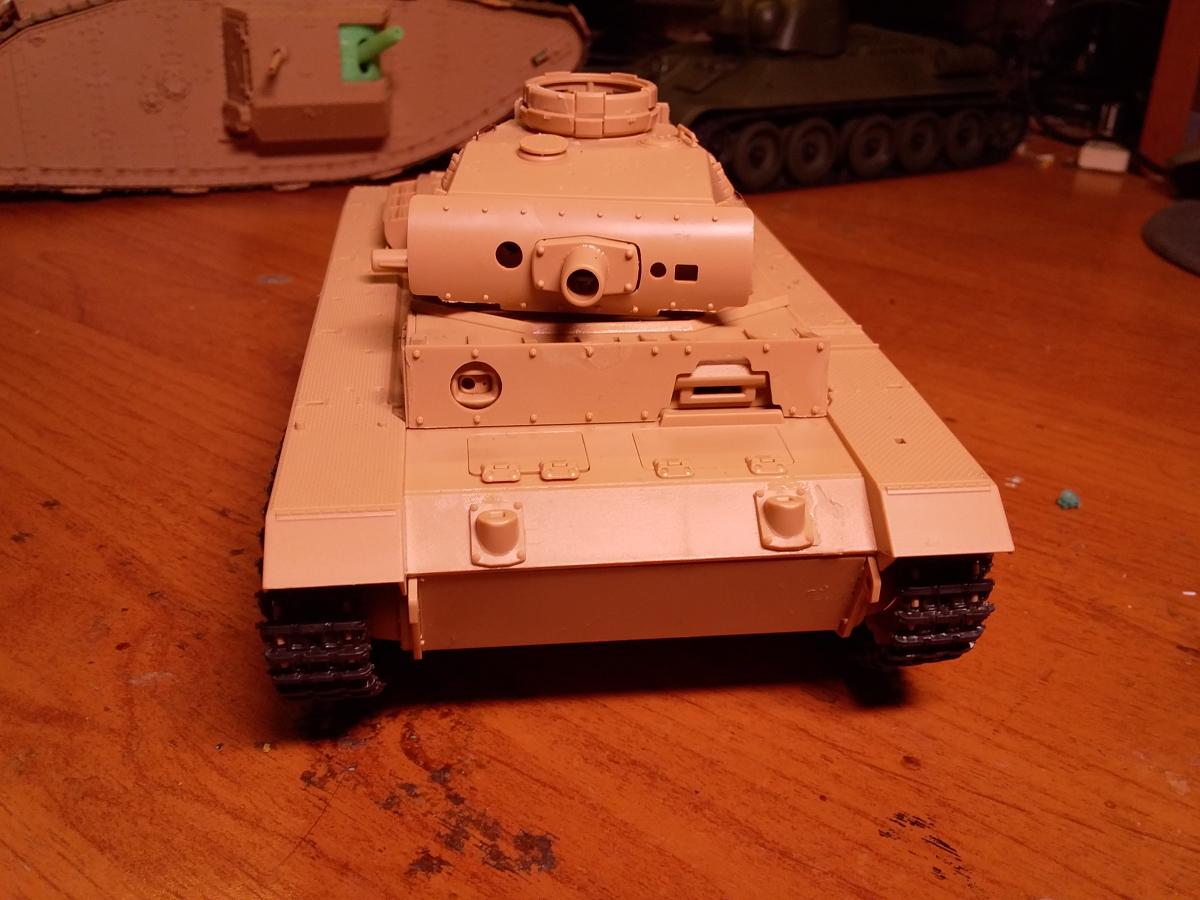

Мой долгострой , наконец дошли руки продолжить. Корпус полностью собран. добавлен мелкий тюнинг. Теперь следующий этап - покраска. Ну и небольшие ходовые испытания

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngPROJECTOR_66ru (09 сен 2018 - 16:39) писал: п.с. а что такое "пики", для общего развития? PIC контроллеры, в данной плате pic16f628

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngPROJECTOR_66ru (09 Сен 2018 - 16:15) писал: молодец, чего уж еще сказать) а торсионы вряд-ли начнут нормально работать на такой маленькой модели, даже с нормальными гуслями. Скорее всего надо массы ощутимо добавлять. вопрос: а в чем прикол самодельных плат? почему было не взять Ардуино (это ведь с него прототип?) я понимаю, что Ардуино это "не спортивно", но гораздо проще, кмк. Максимум, что самому паять -это какую-то обвязку вокруг платы За молодца спасибо по торсионам не соглашусь, с наборными гораздо лучше работает, но это другая машина - другая тема. а Ардуино, есть проблемы с программированием прерываний, да обвязку упр. движками все равно паять. Попробуйте на Ардуино сделать 10 ШИМ каналов, чтоб время на обработку остальной программы осталось. Да и к пикам я привык.

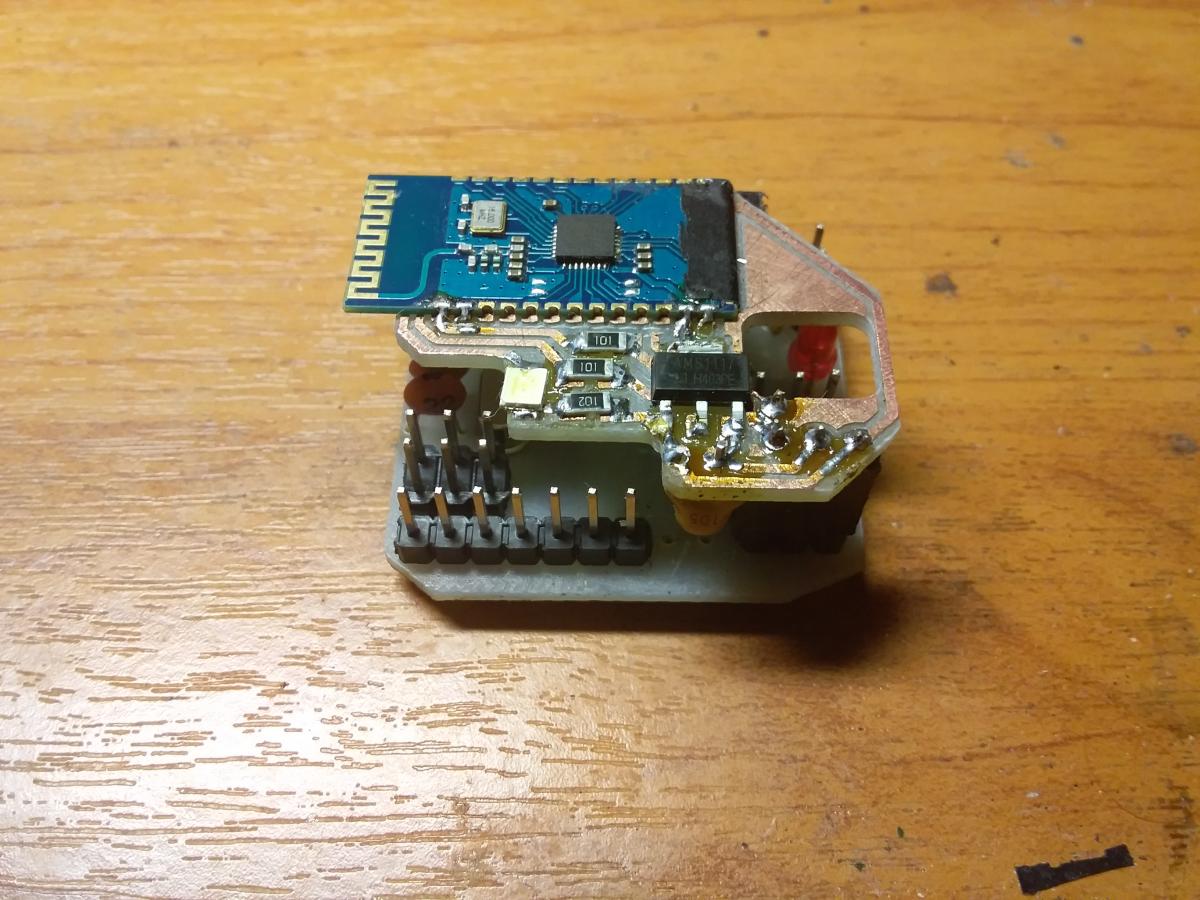

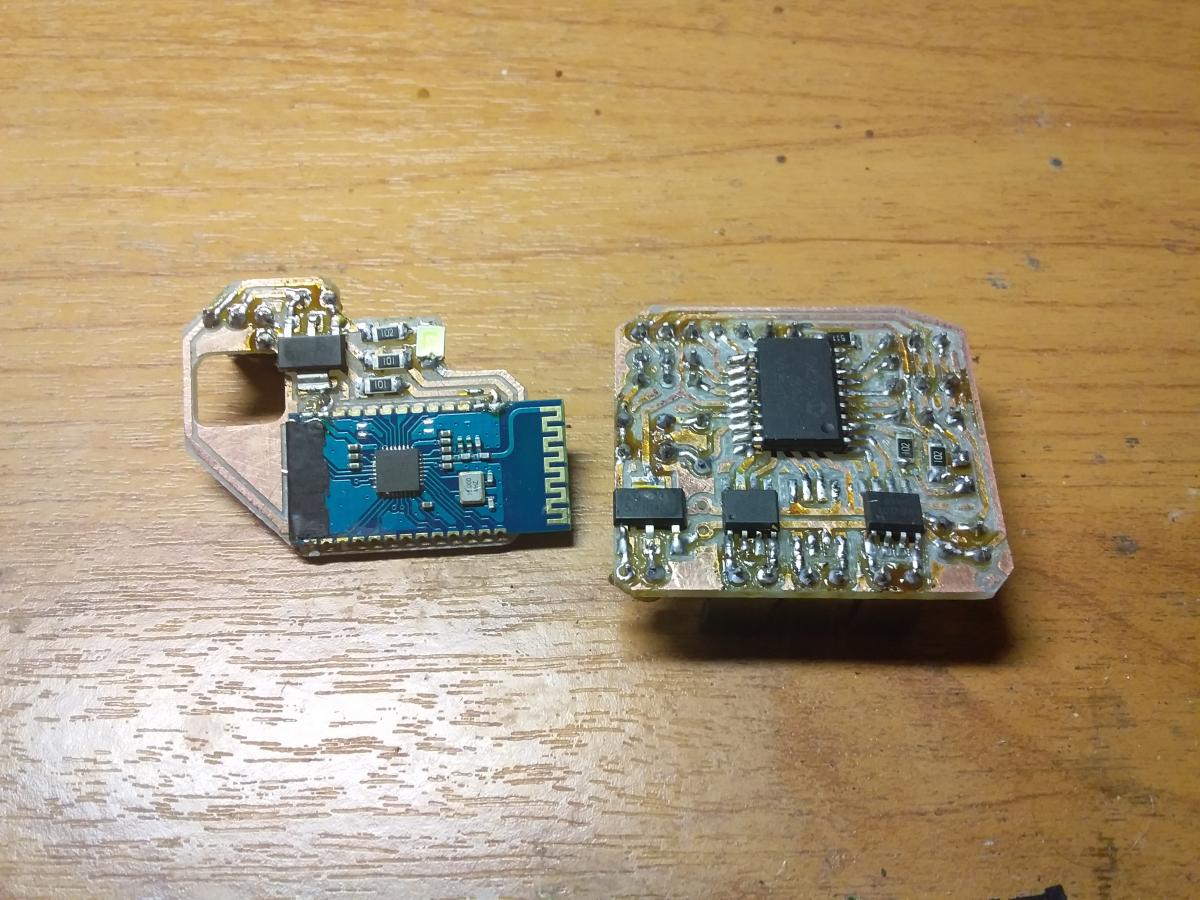

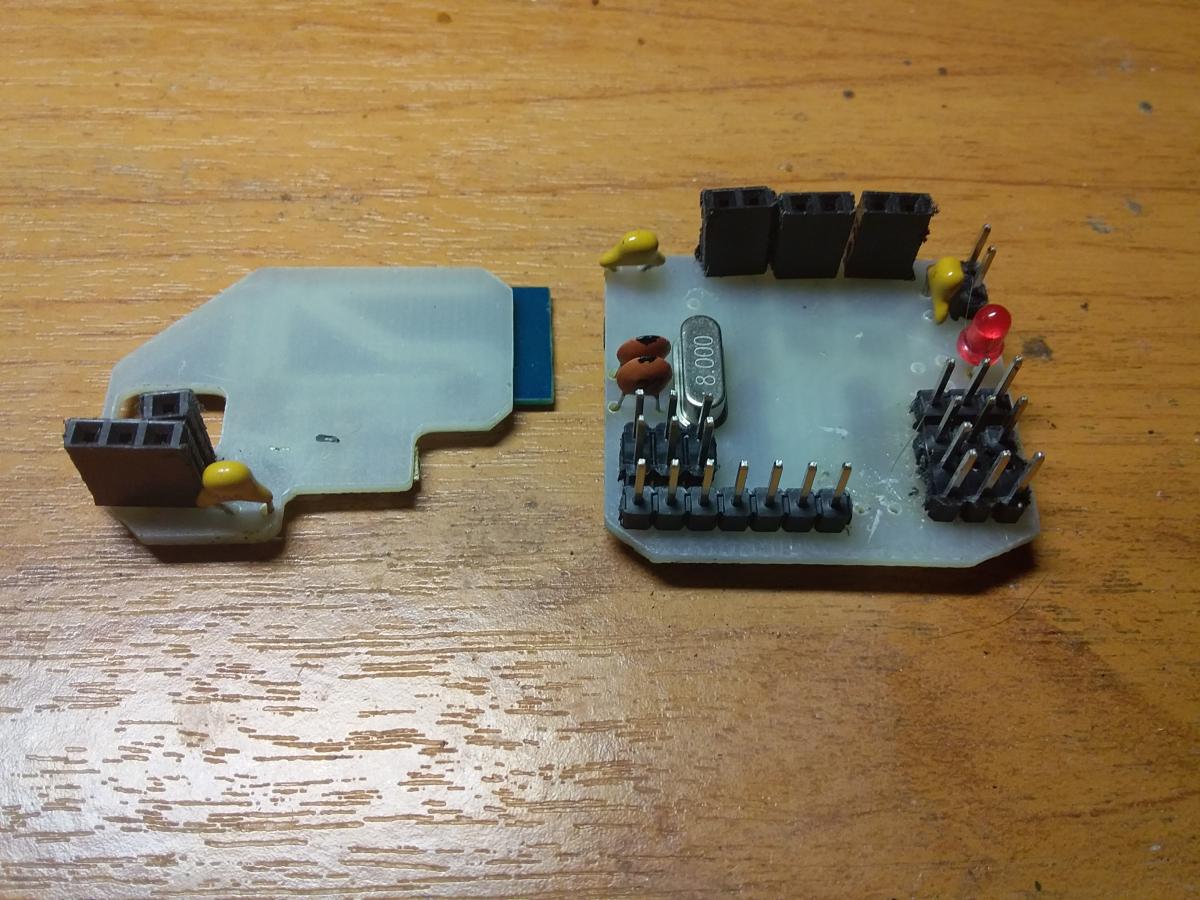

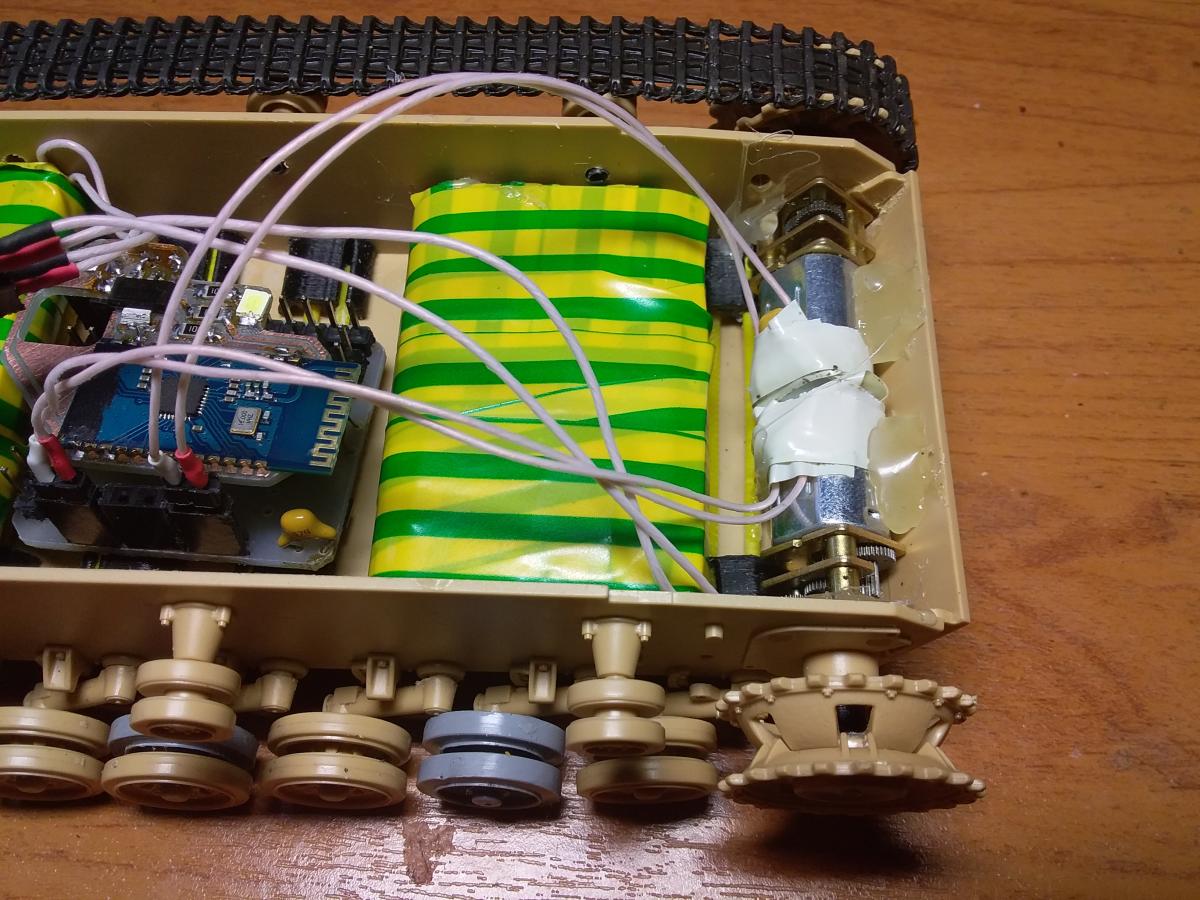

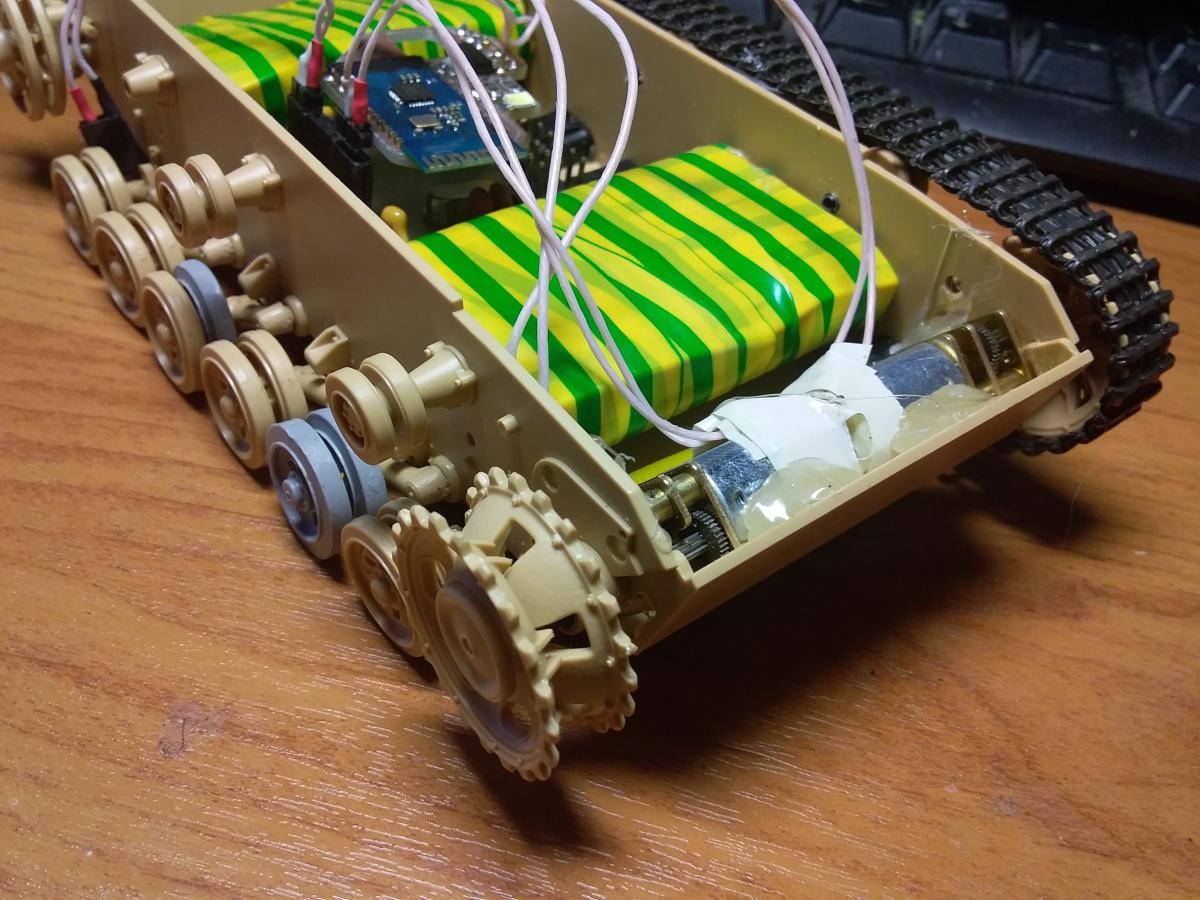

Модель планируется с дистанционным управлением со смартфона по блютуф. Плата контроллера с блютуф адаптером и ПО своей разработки. Для простоты эксплуатации собирается в "бутерброд". Ну и ходовые испытания "корыта". резиновые гуски скрадывают работу подвески, надо подумать в сторону наборных[

http://cdn-frm-eu.wargaming.net/4.5/style_images/wg/snapback.pngPROJECTOR_66ru (09 Сен 2018 - 12:03) писал: Движуха интересная, но не совсем удачный выбор материала для торсионов, почему-то кажется. Скорее всего усталость материала очень скоро даст себя знать и подвеска просядет. В любом случае будет не лишним уже сейчас начинать хранить модель на подпорках, чтобы подвеска не касалась стола. Вопрос второй: а мотор-редукторы эти тестировали на долговременный режим работы? Не будут сильно греться? Если не ошибаюсь, то они изначально сделаны для кратковременной работы в запорной сантехнической апаратуре п.с. но плюс плюсануть плюсанул торсионы не проседают, есть модель, около года стоит. К тому же крепление разъемное, всегда можно довернуть, Про движки не знаю, первое использование, не греются, а вот долговечность шестеренок, это вопрос.

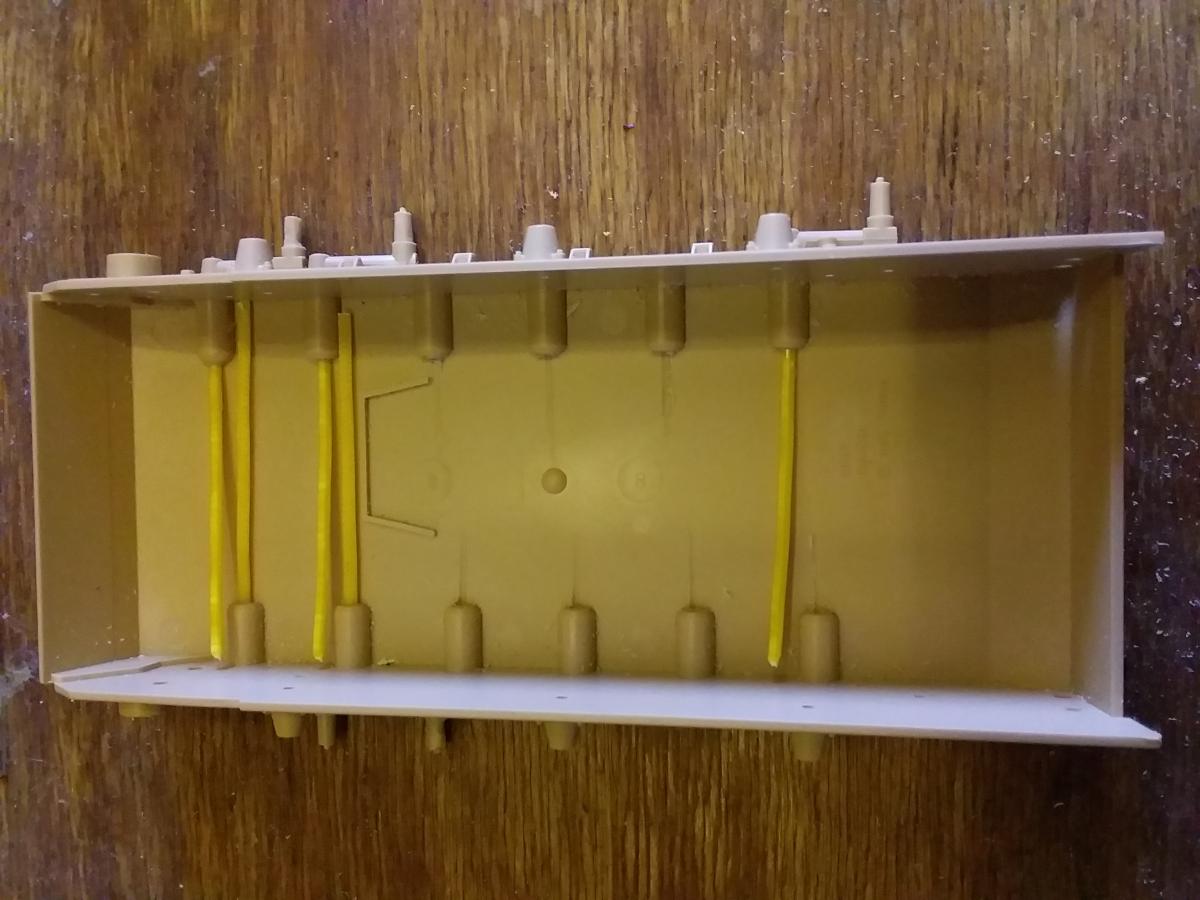

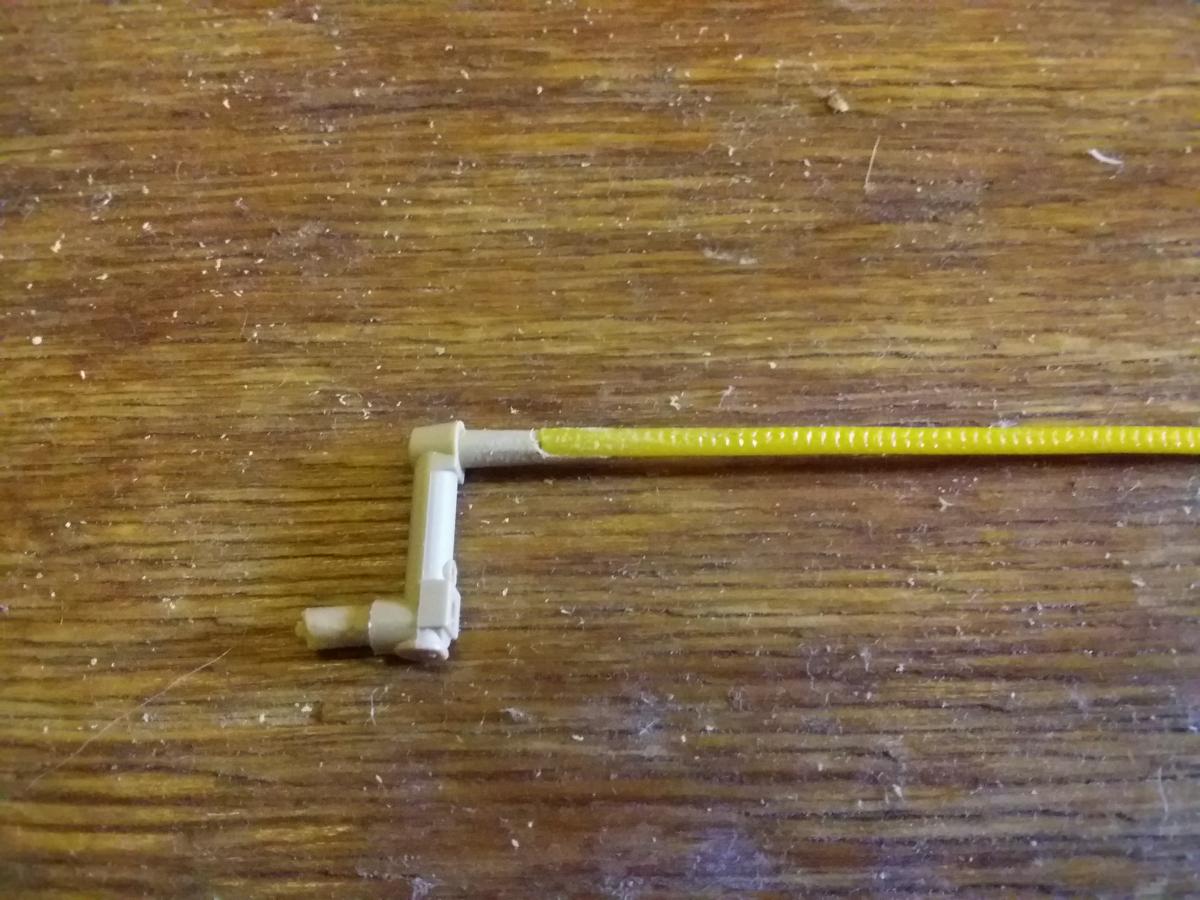

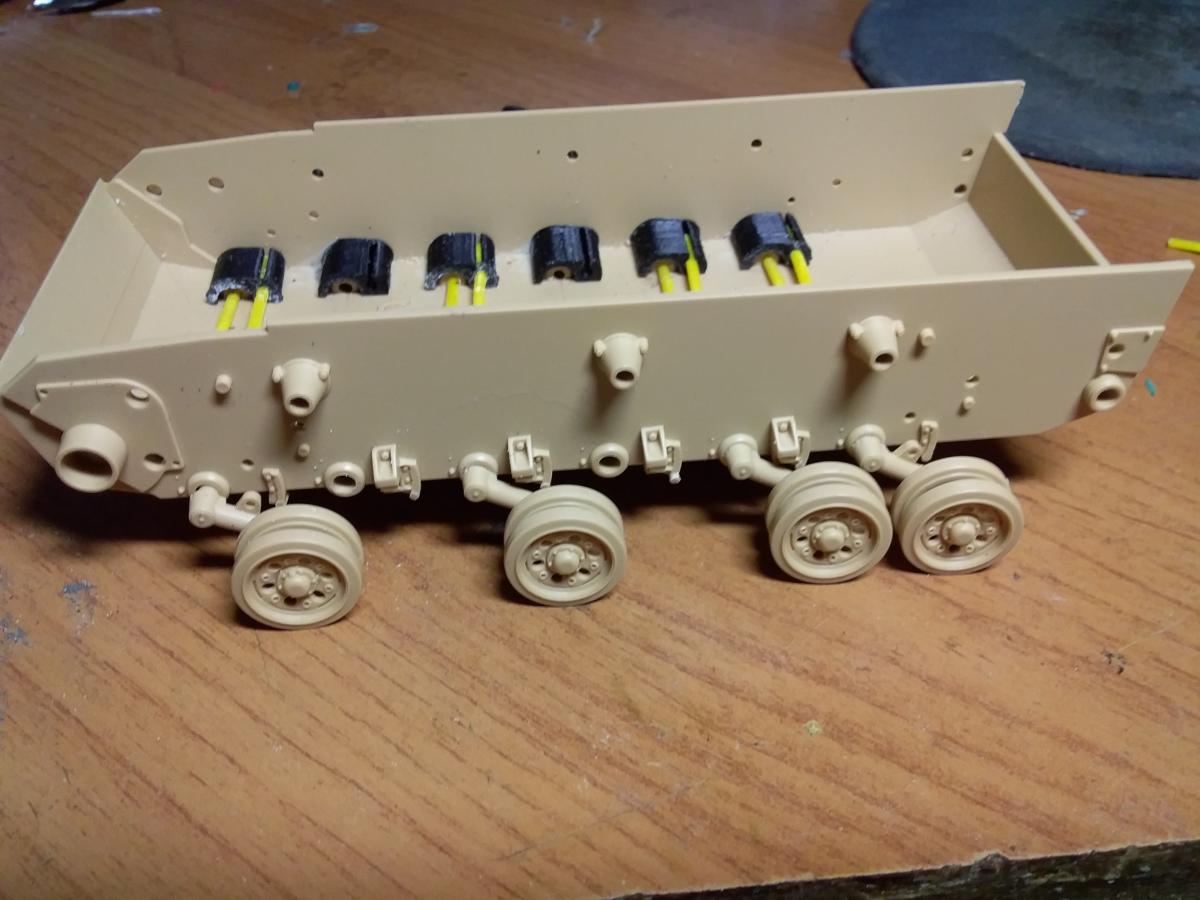

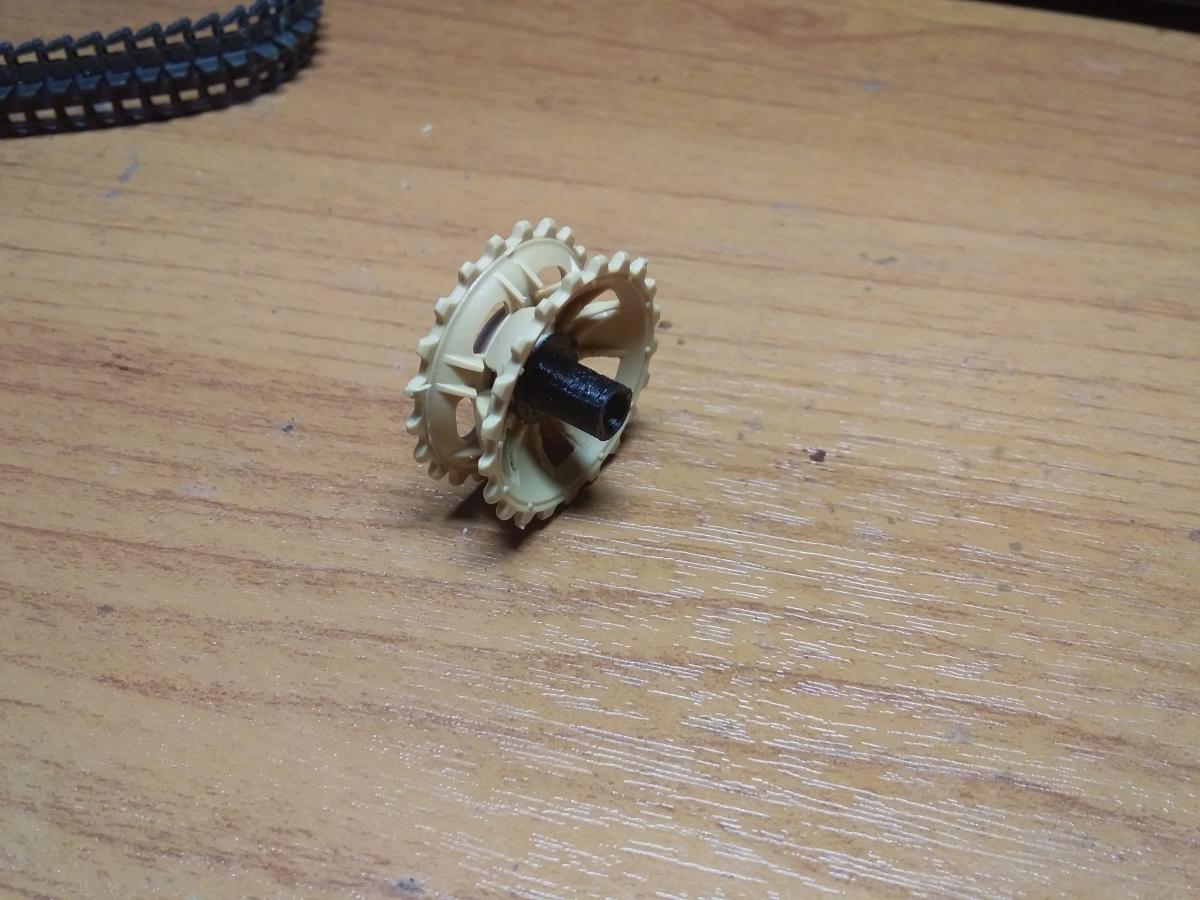

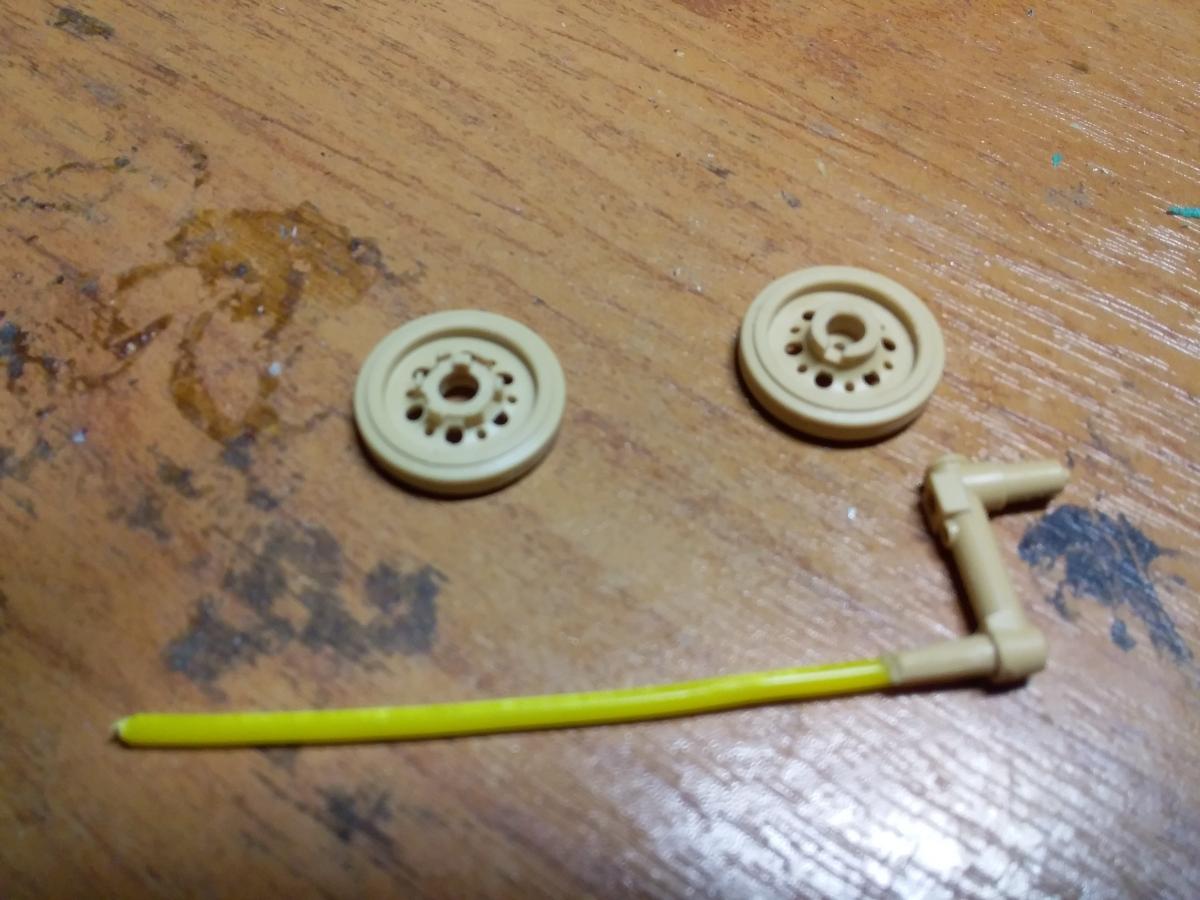

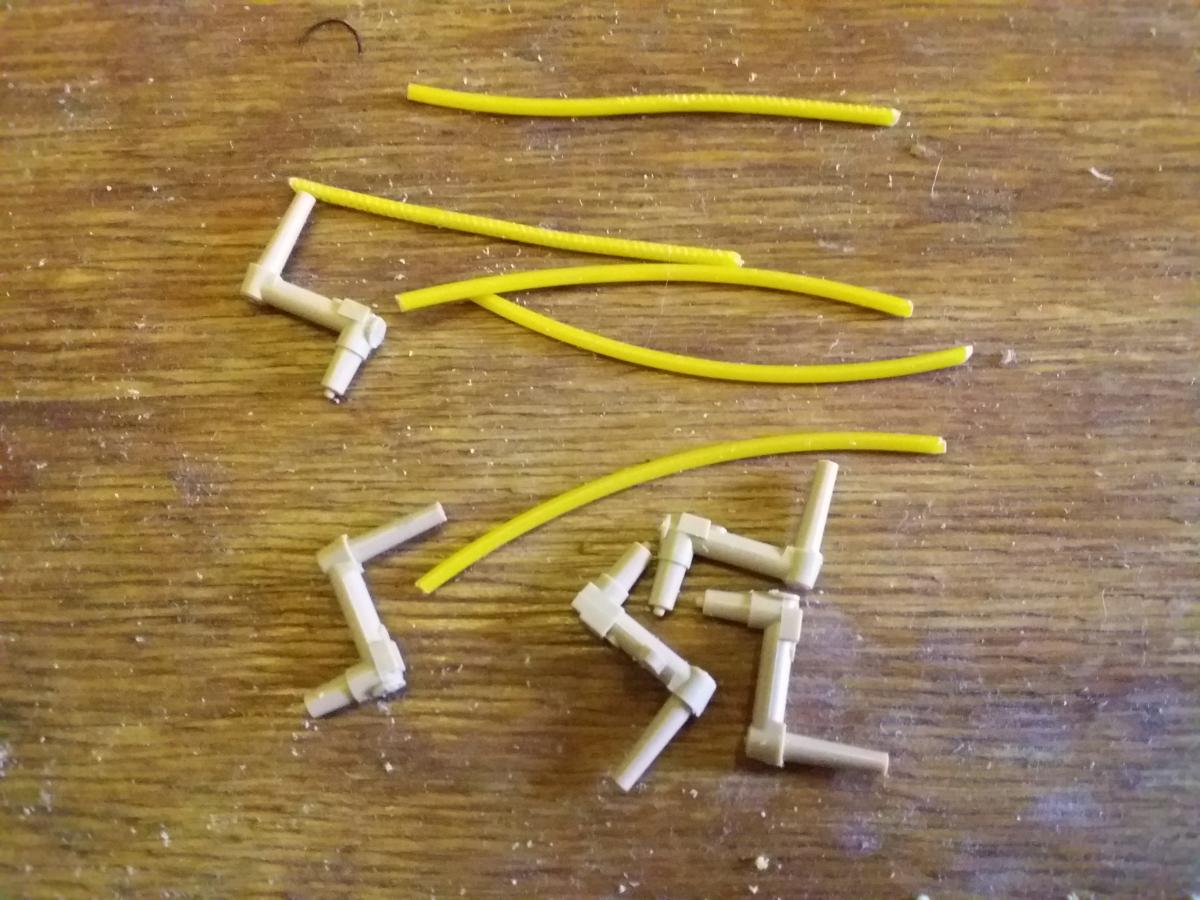

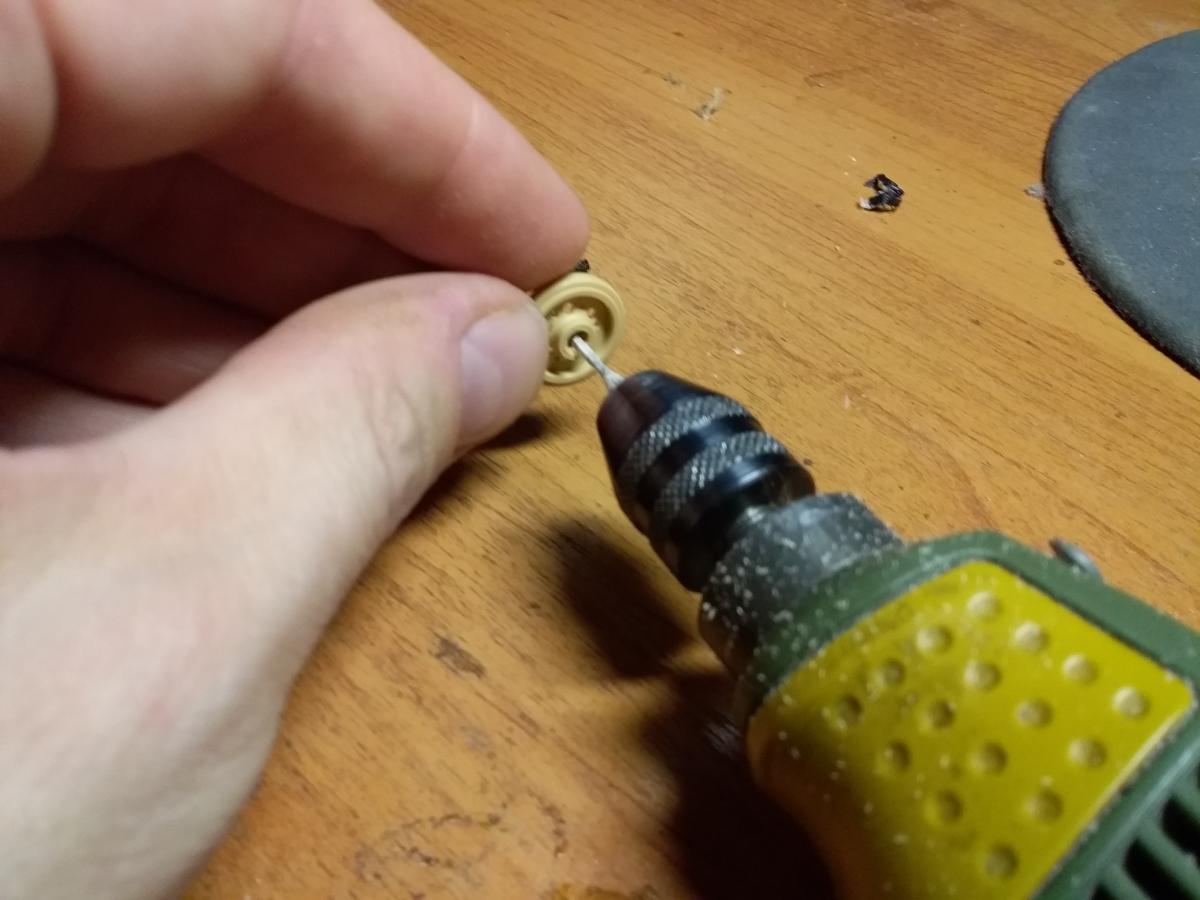

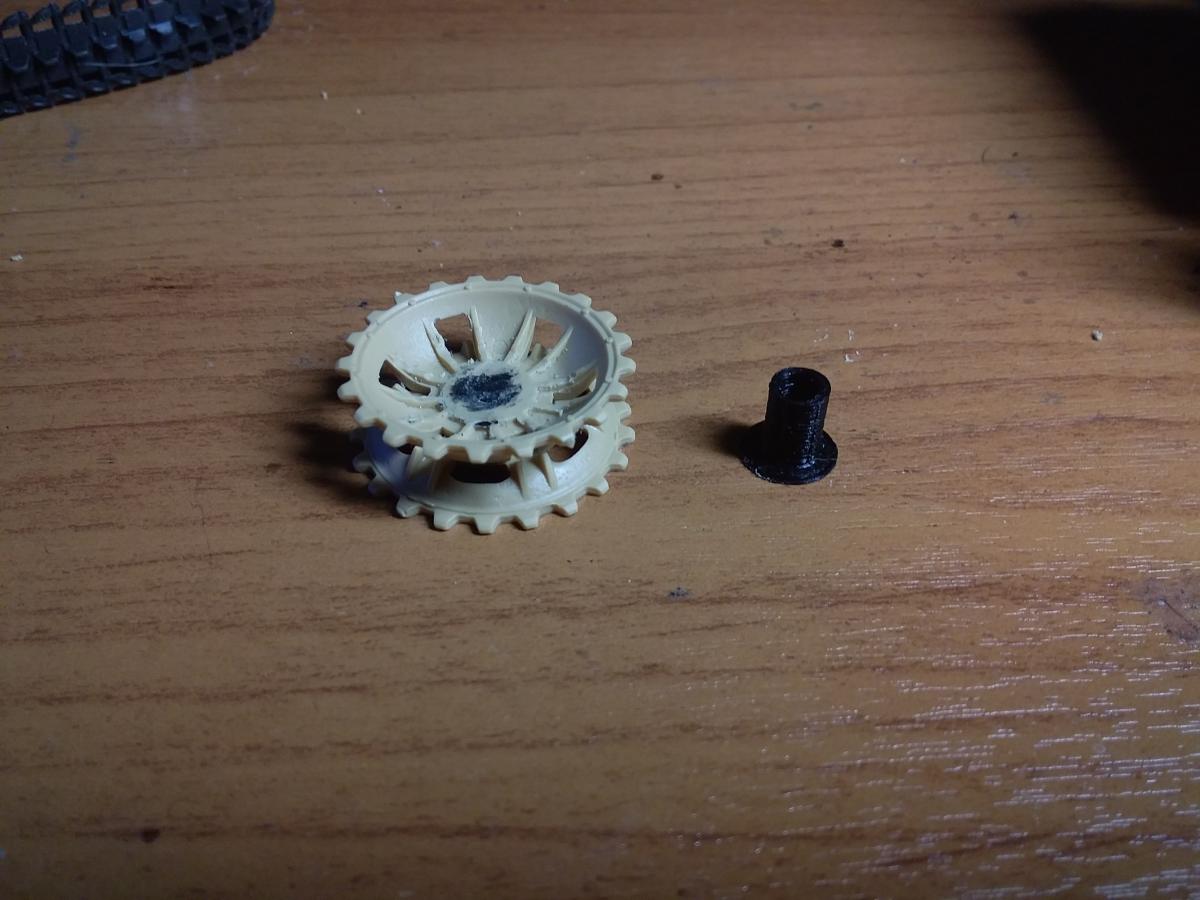

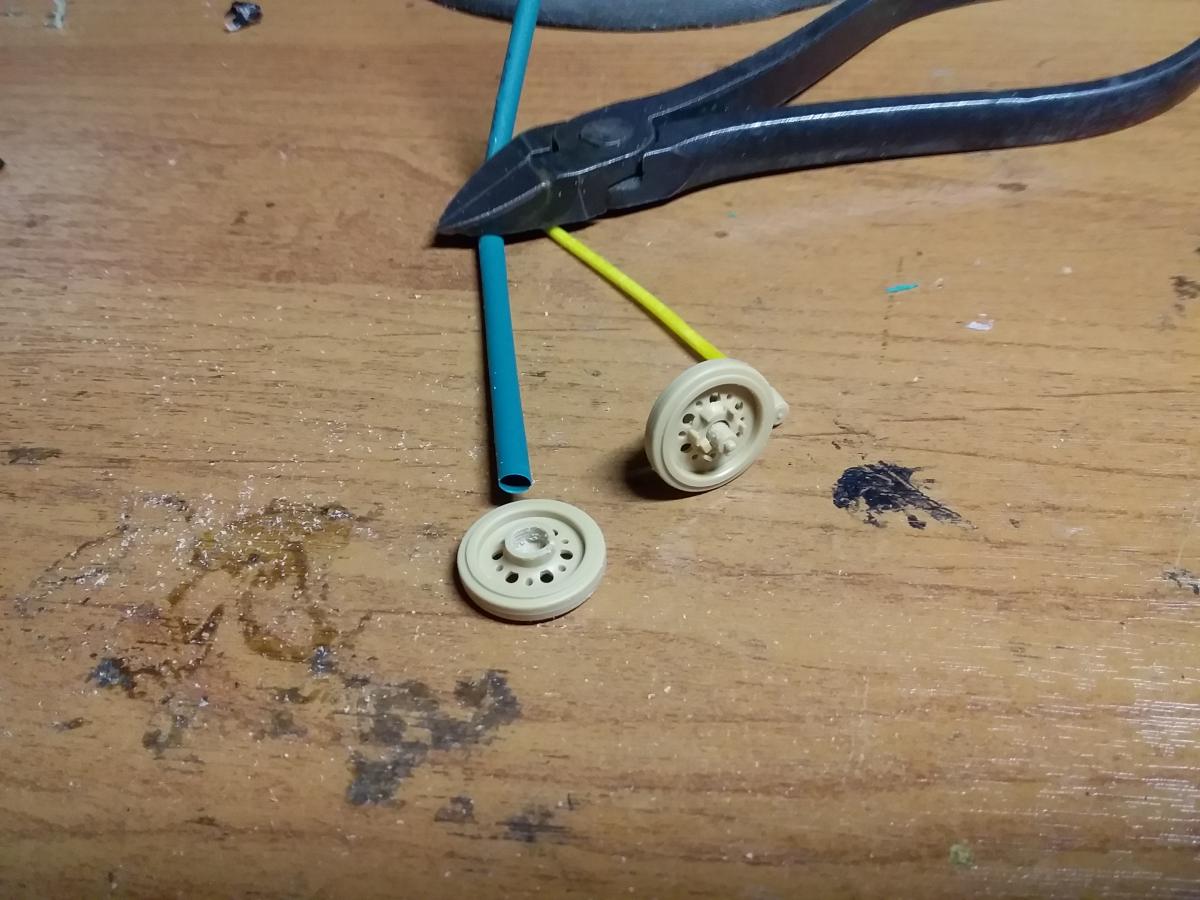

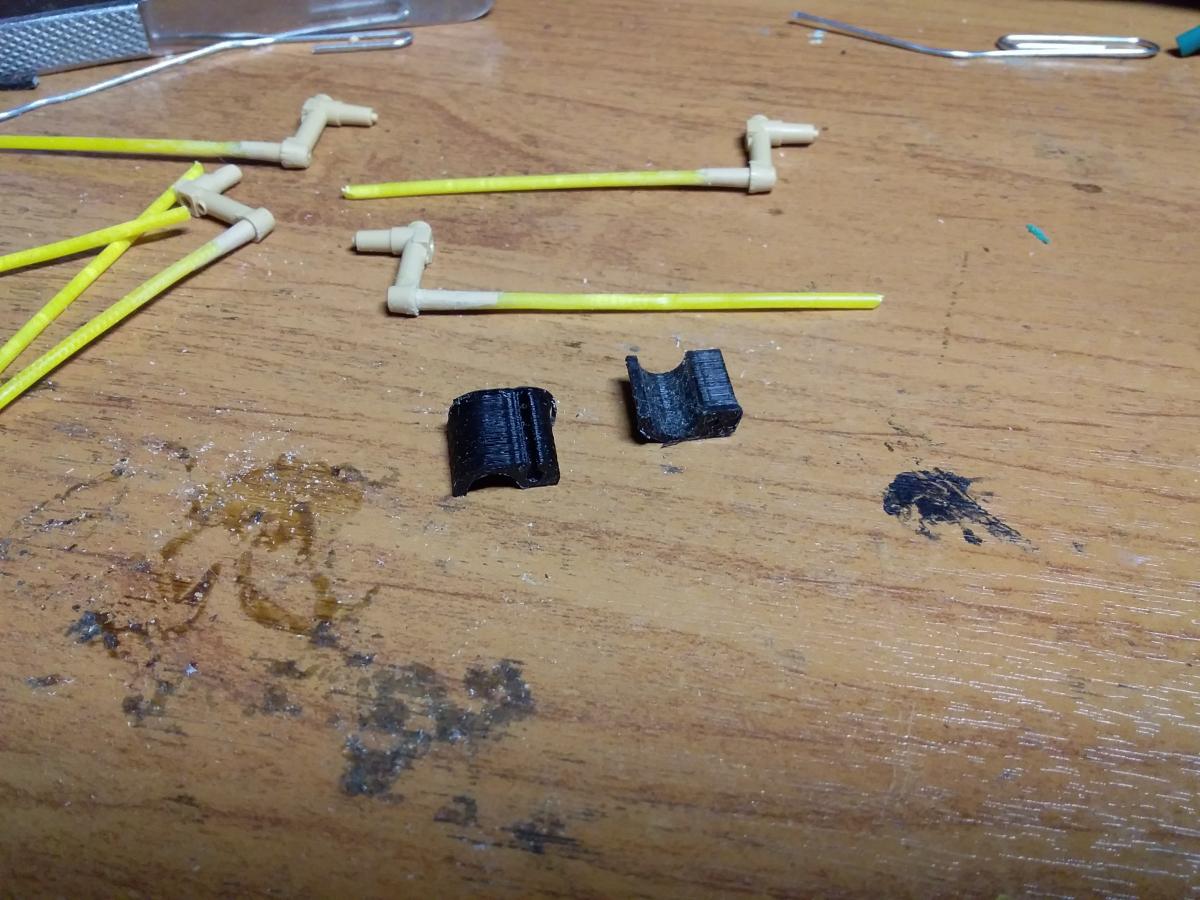

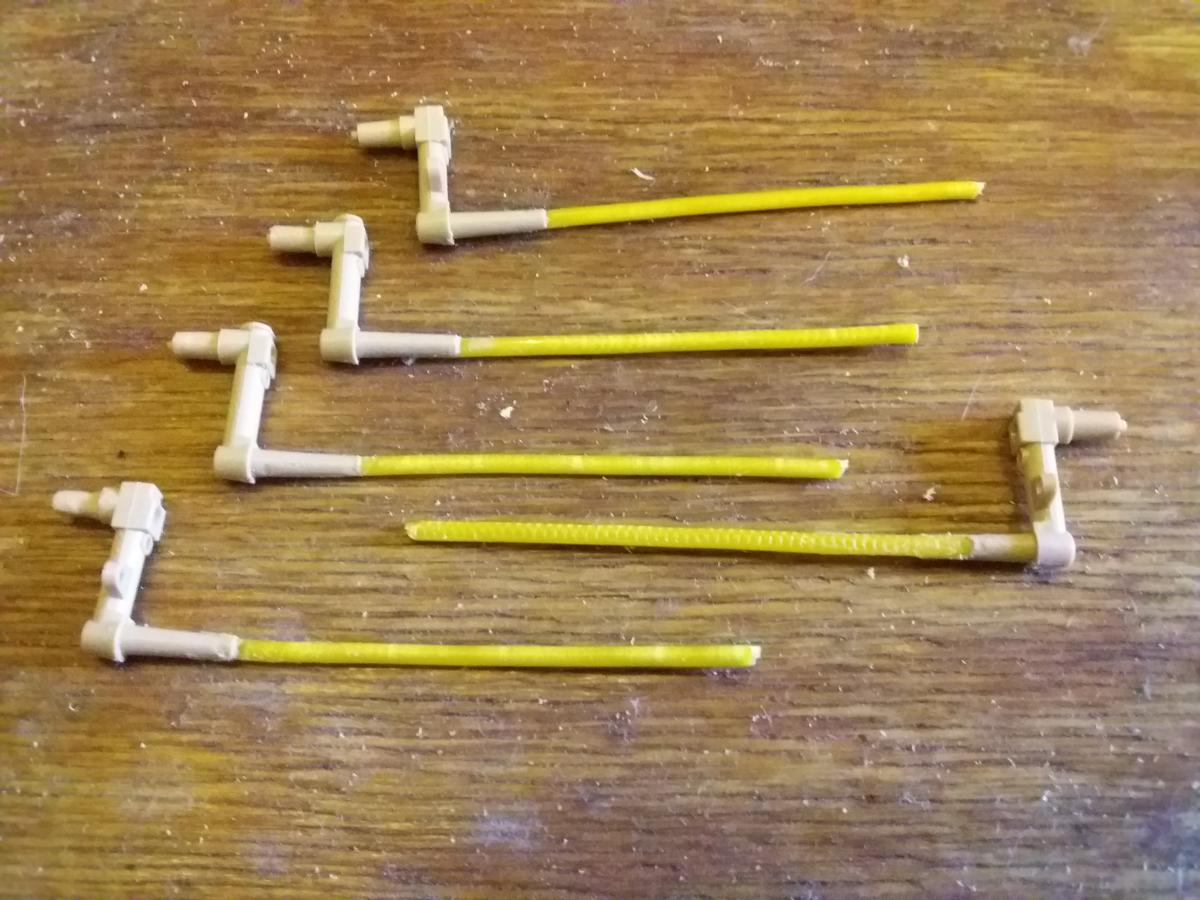

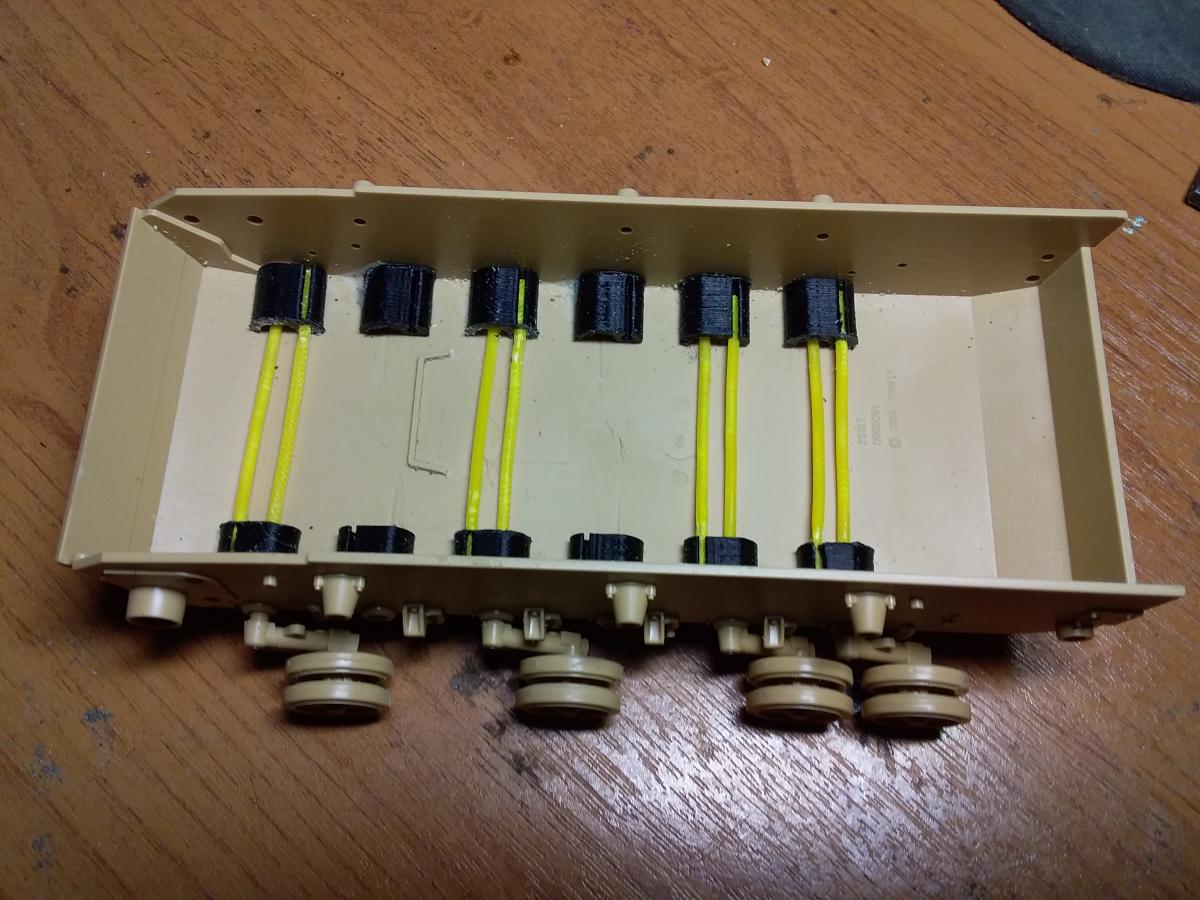

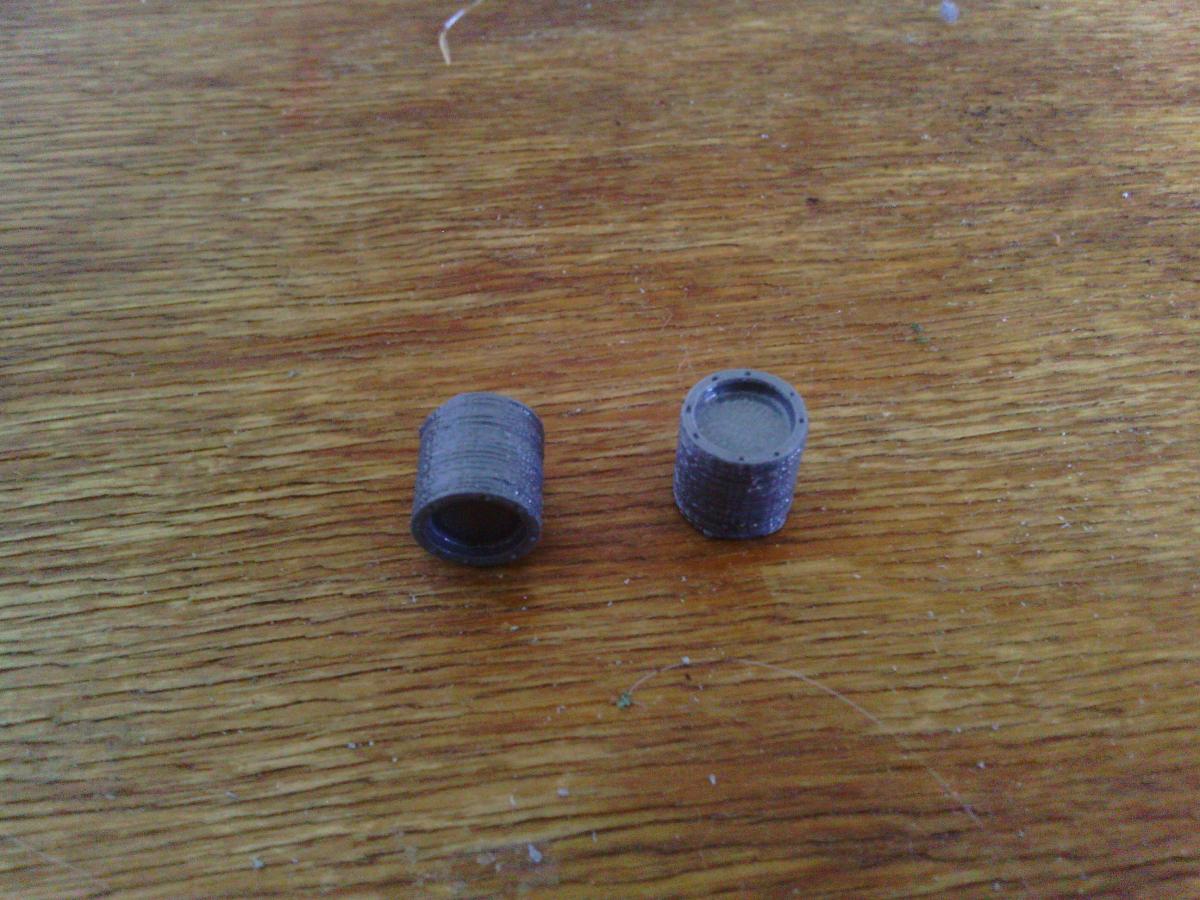

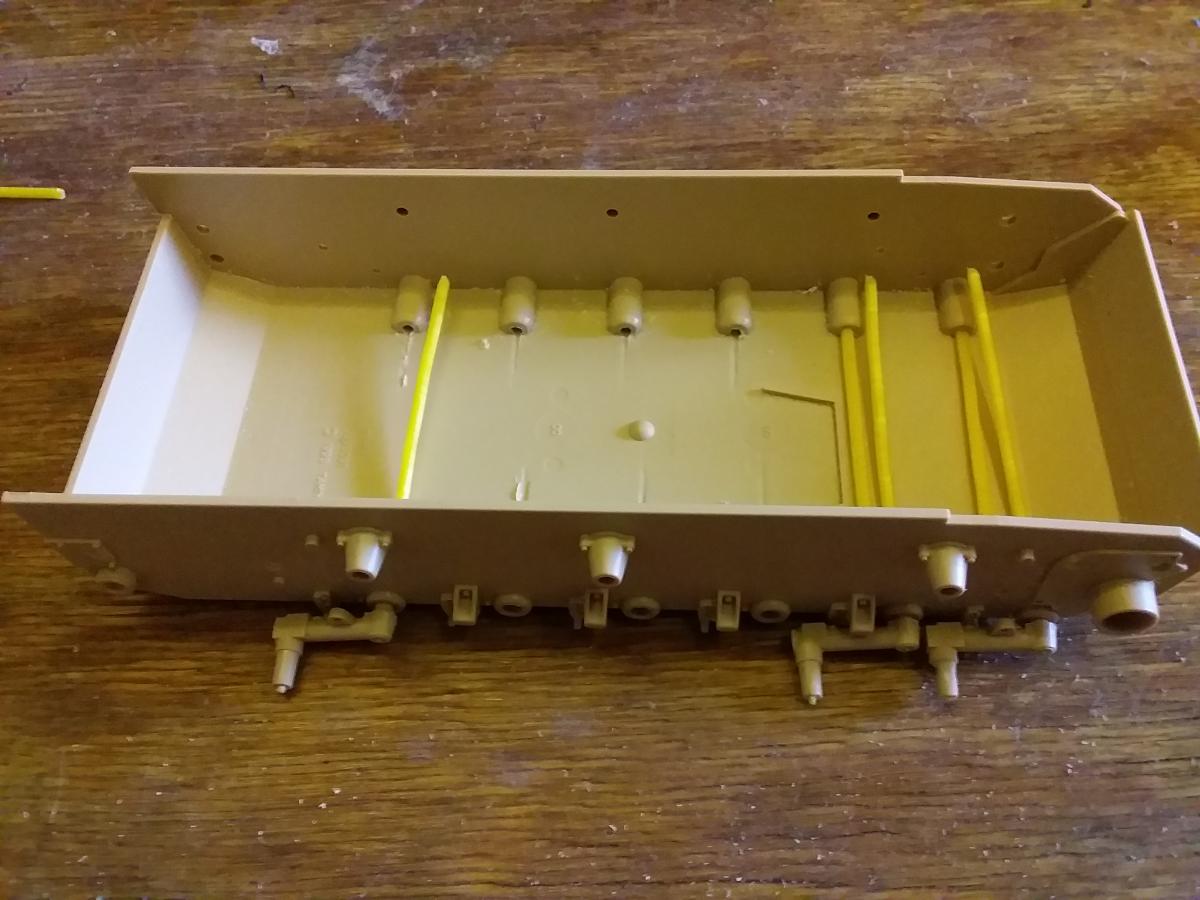

Для действующей модели нужна действующая подвеска. Делаю рабочею подвеску для П-3. Подвеска торсионная торсионы из пластикового прутка д.1.75 мм, стандартный материал для 3Д принтеров. в балансире сверлится отверстие и вклеивается пруток. На 3д принтере печатаются муфты с двумя отверстиями, одно большего диаметра , чтоб торсион проворачивался, второе меньшего, чтоб фиксировался. Мотор-редуктор куплен на Али. У ведущей звездочки убирается ост, приклеивается печатная муфта, одевается ва вил, крепление за счет трения.

Создание действующей модели панзер 3, с возможностью танкового боя. ВОТ на столе

Вопрос к организаторам. Сей час в работе Малькадор из вселенной Вархаммер 4000, его можно на этот конкурс? Полный самострой.

Программно-аппаратный комплекс собственной разработки, из платы на ПИКе и программы под Андроид. На текущий момент управление по bluetooth, веду работы по переходу на wifi. Вот дистрибутив программы https://yadi.sk/d/YrE8veZishaFr и инструкция https://yadi.sk/i/F3F6br-IebCBN Есть страница в контакте посвященная постановки на ход моделей малых размеров.http://vk.com/public119593575 За был сказать , система поддерживает ИК(инфракрасный бой), протокол можно разный задать, по умолчанию Тамия. Нет пересечения по радиоканалу, так что можно WOT настольный устраивать.

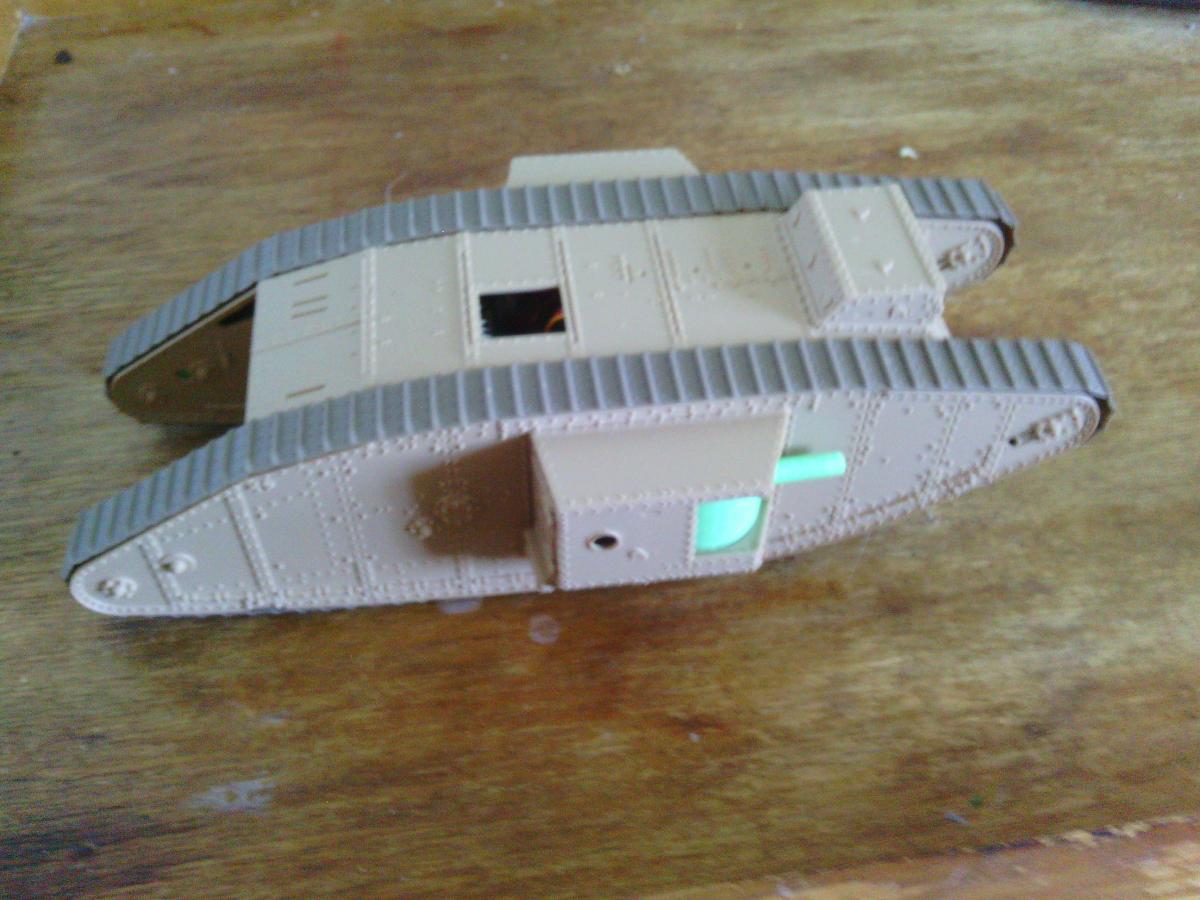

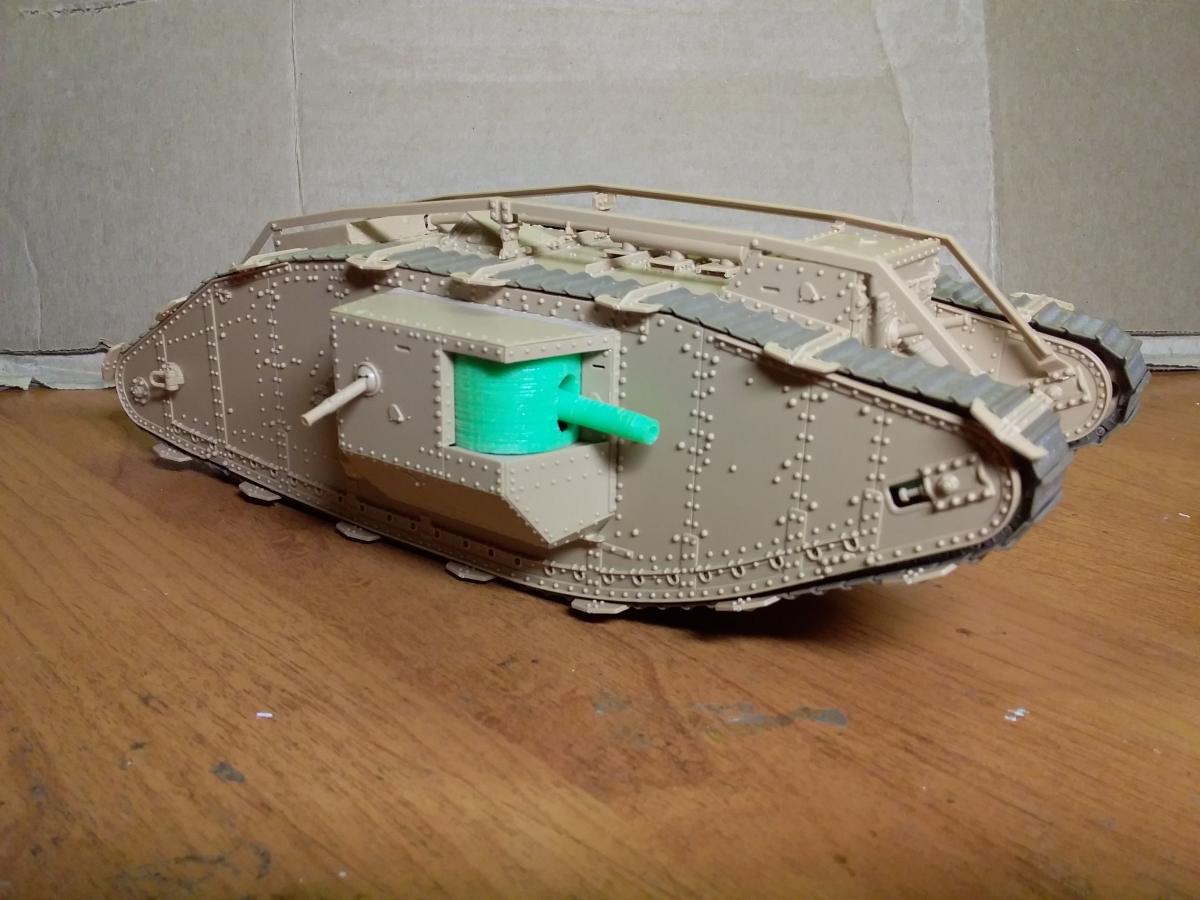

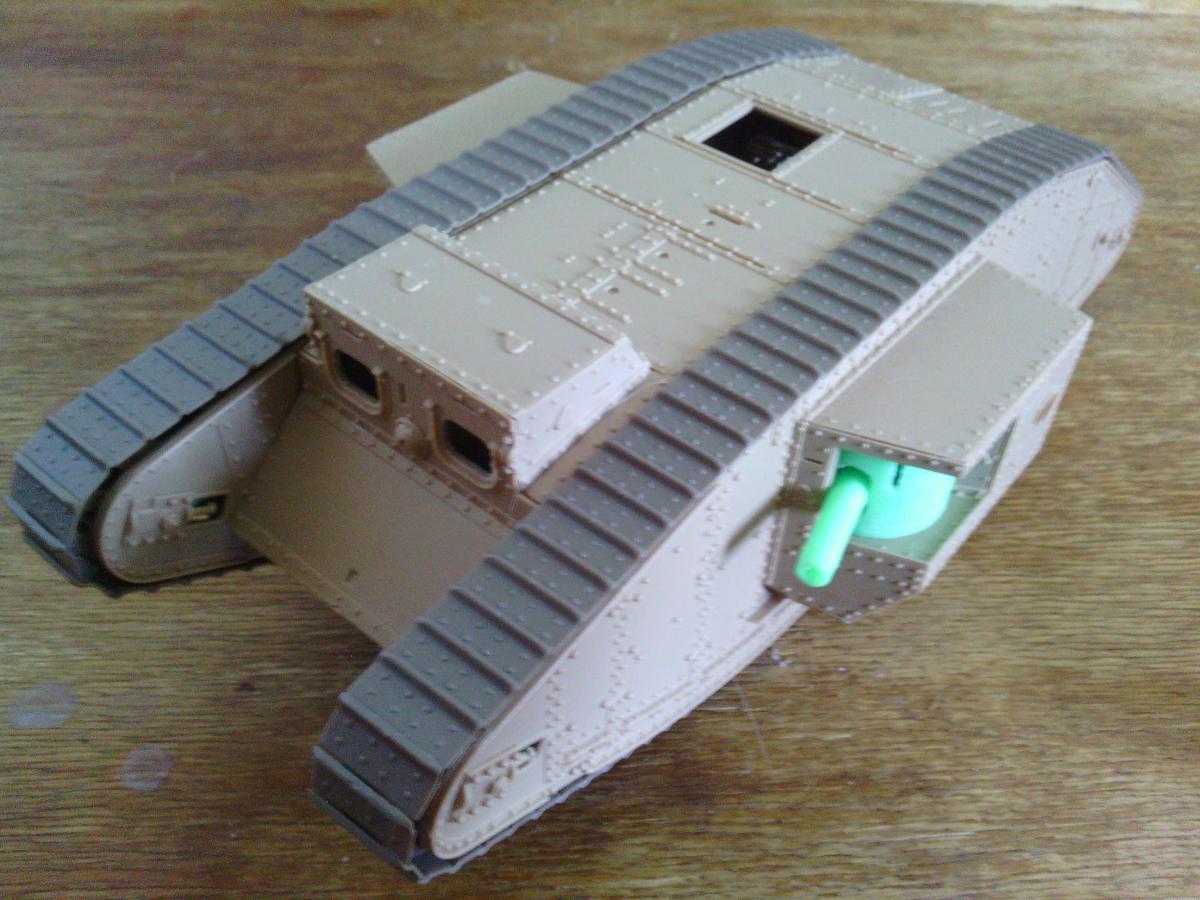

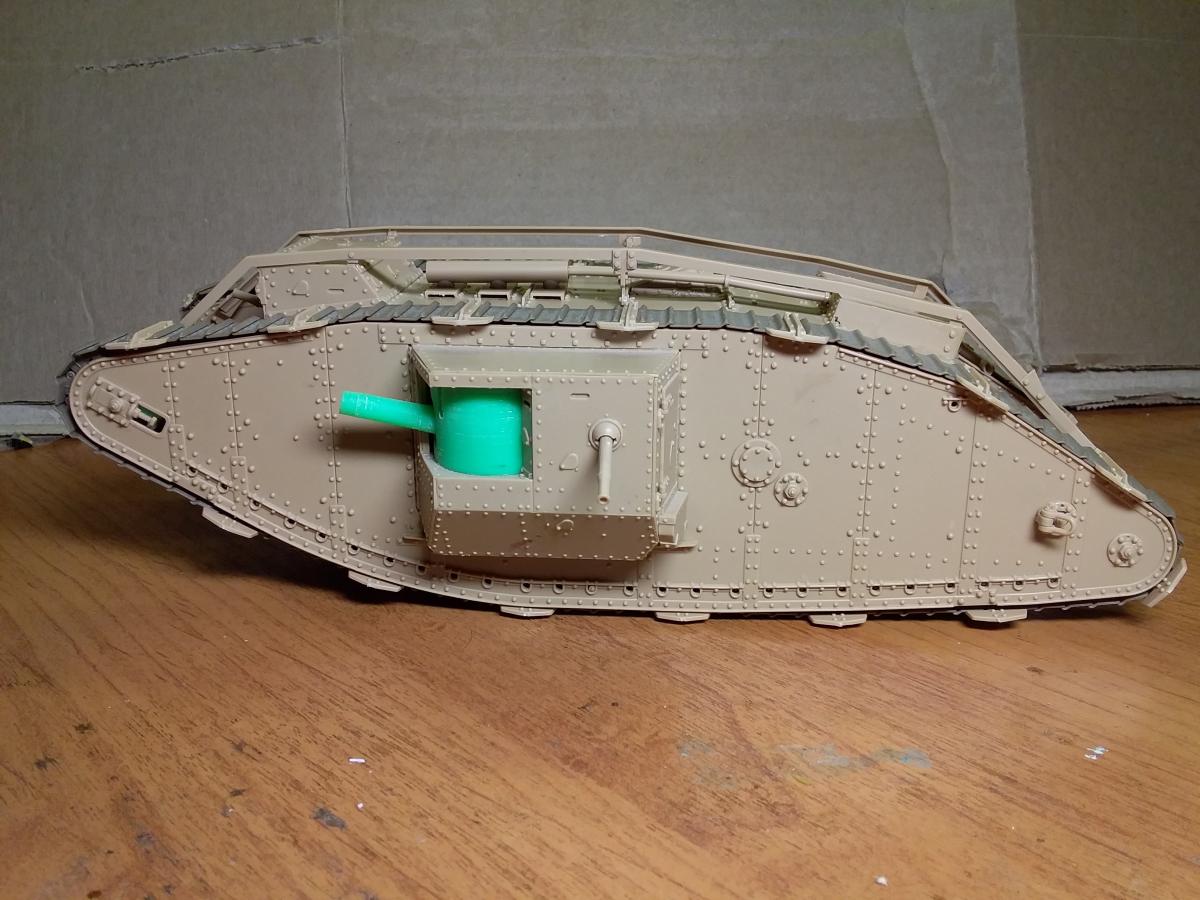

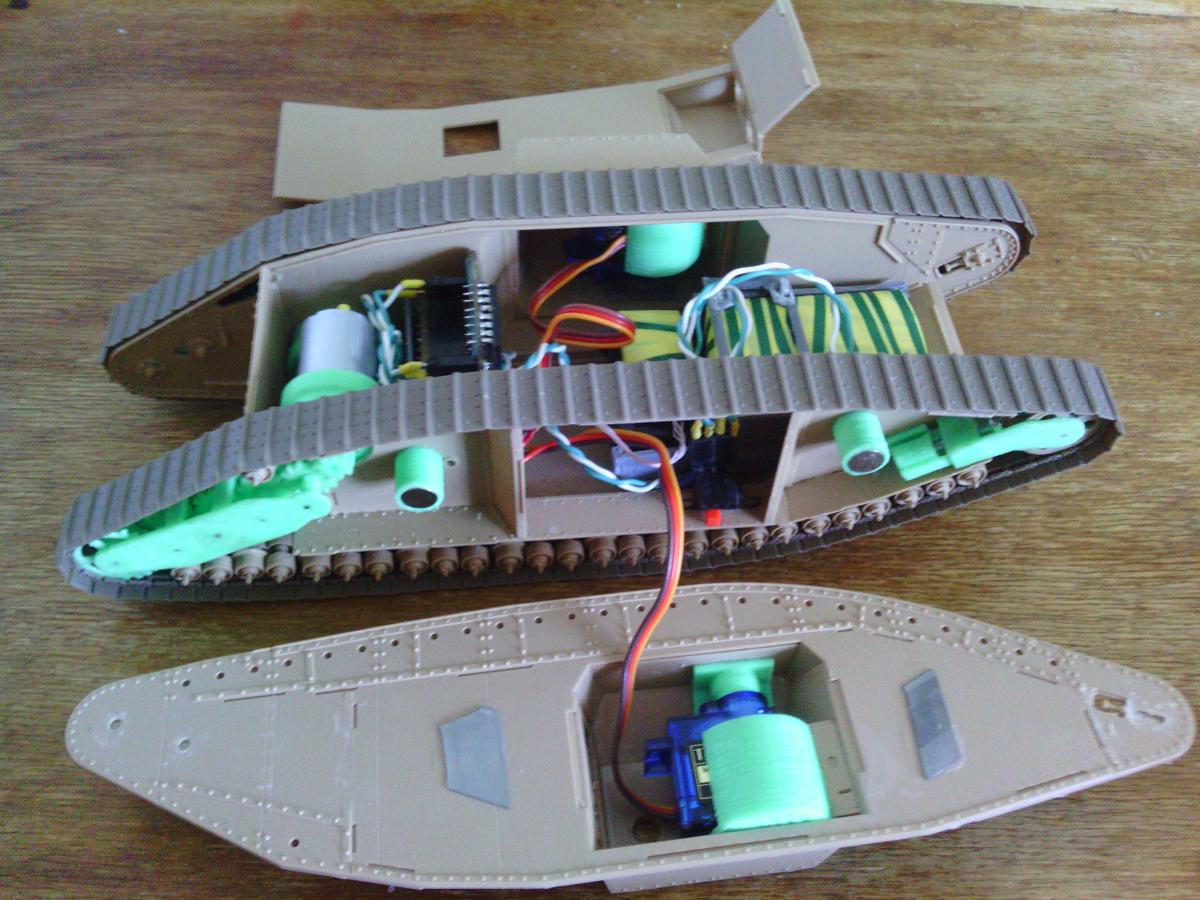

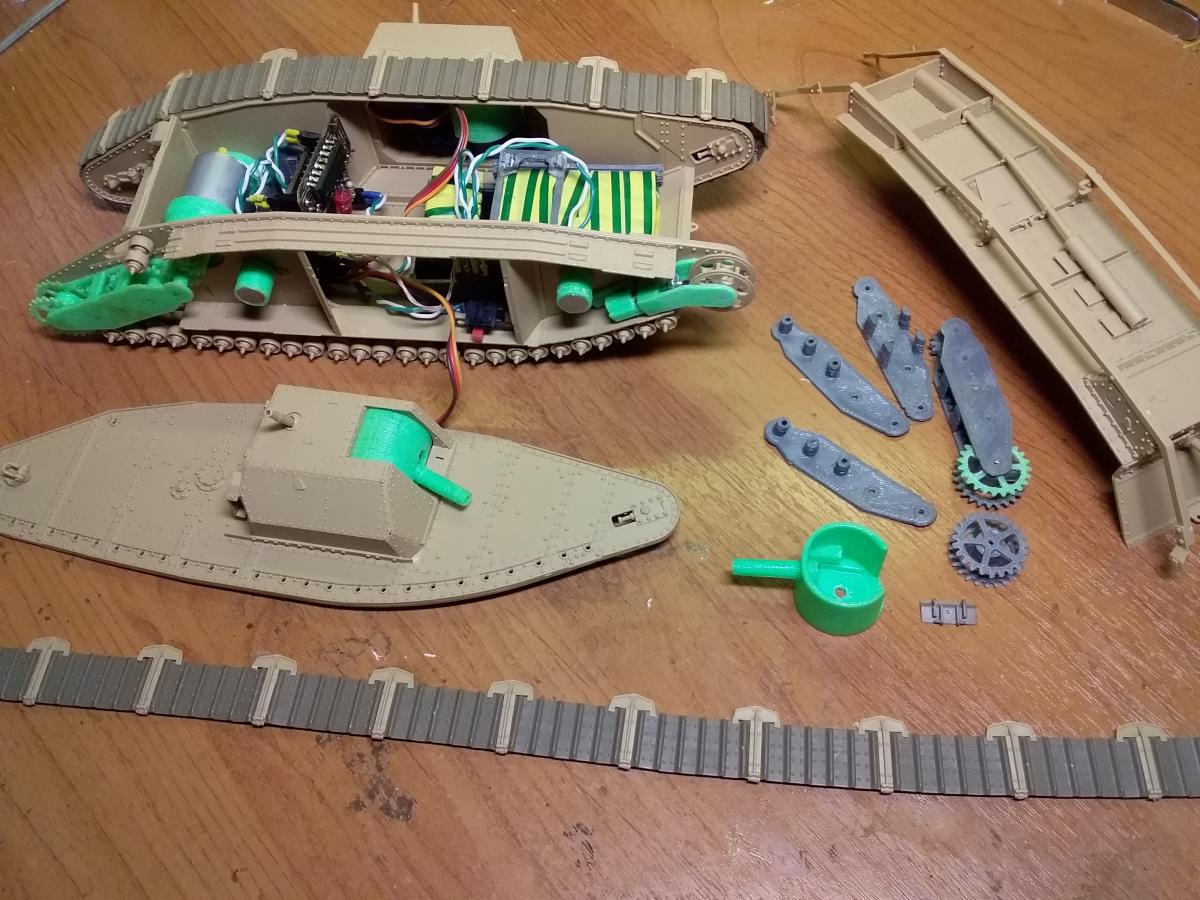

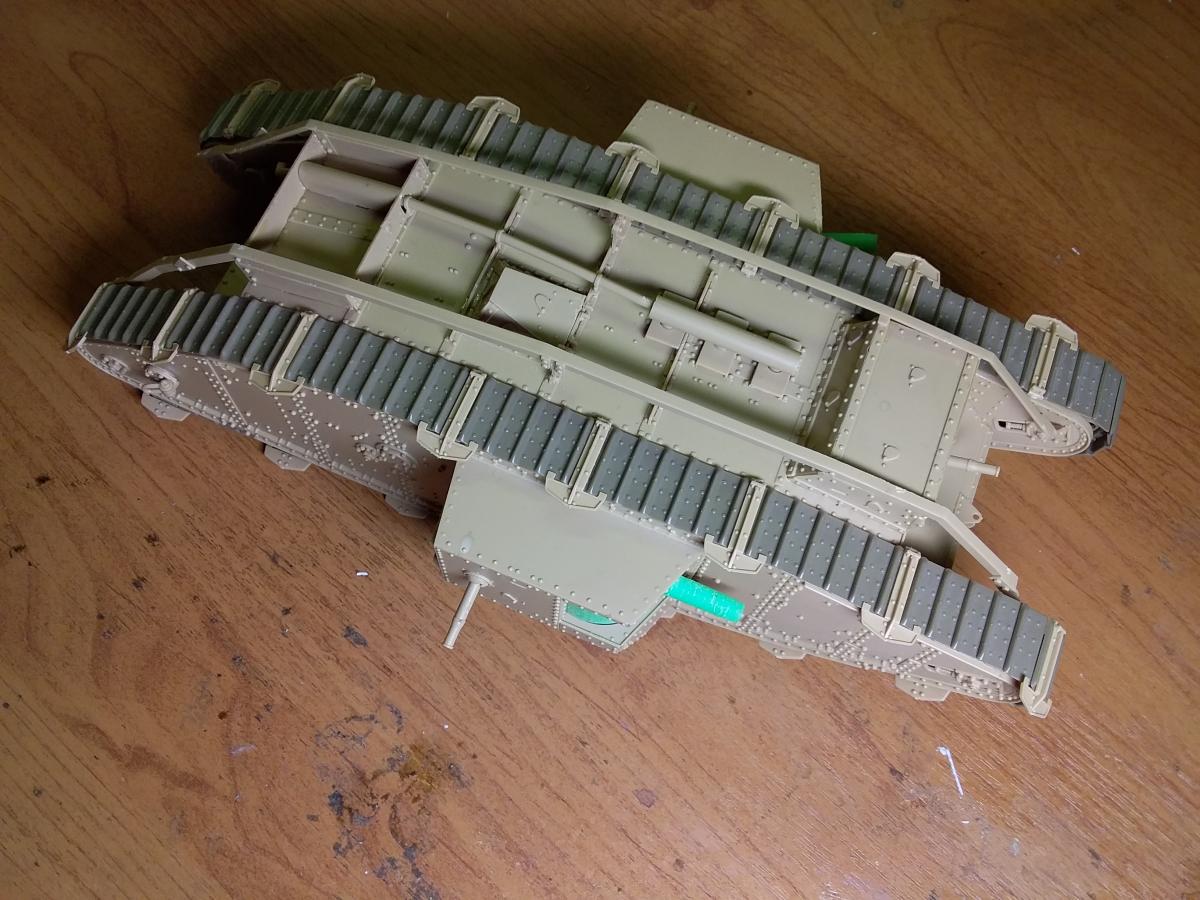

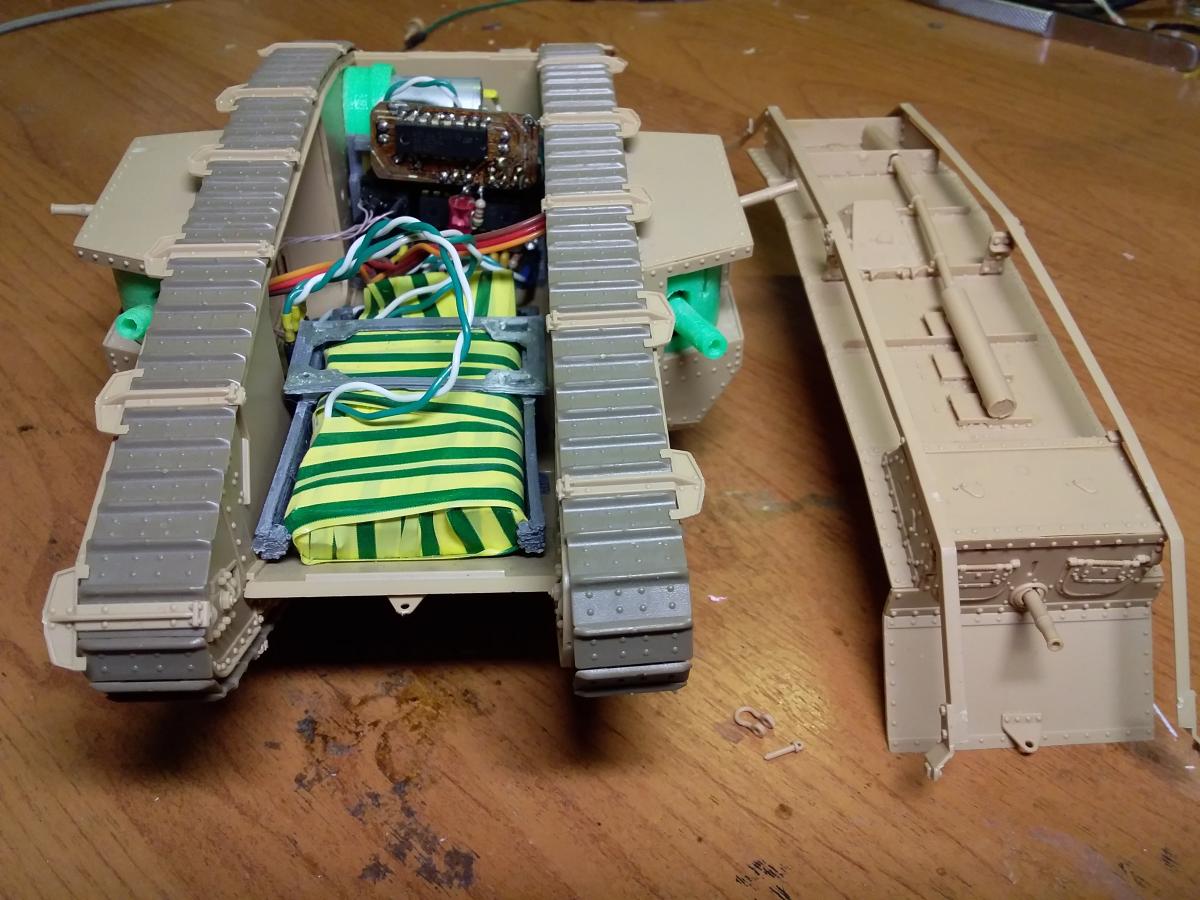

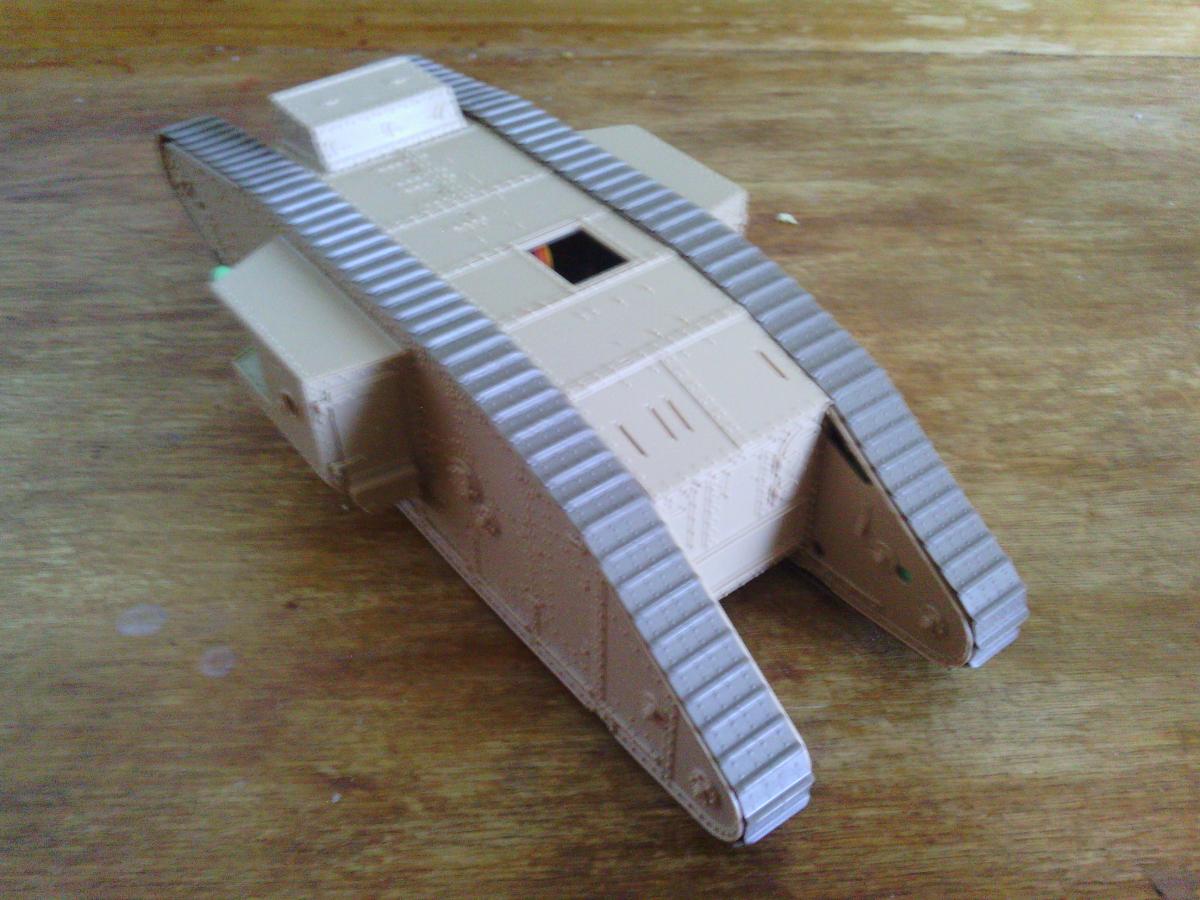

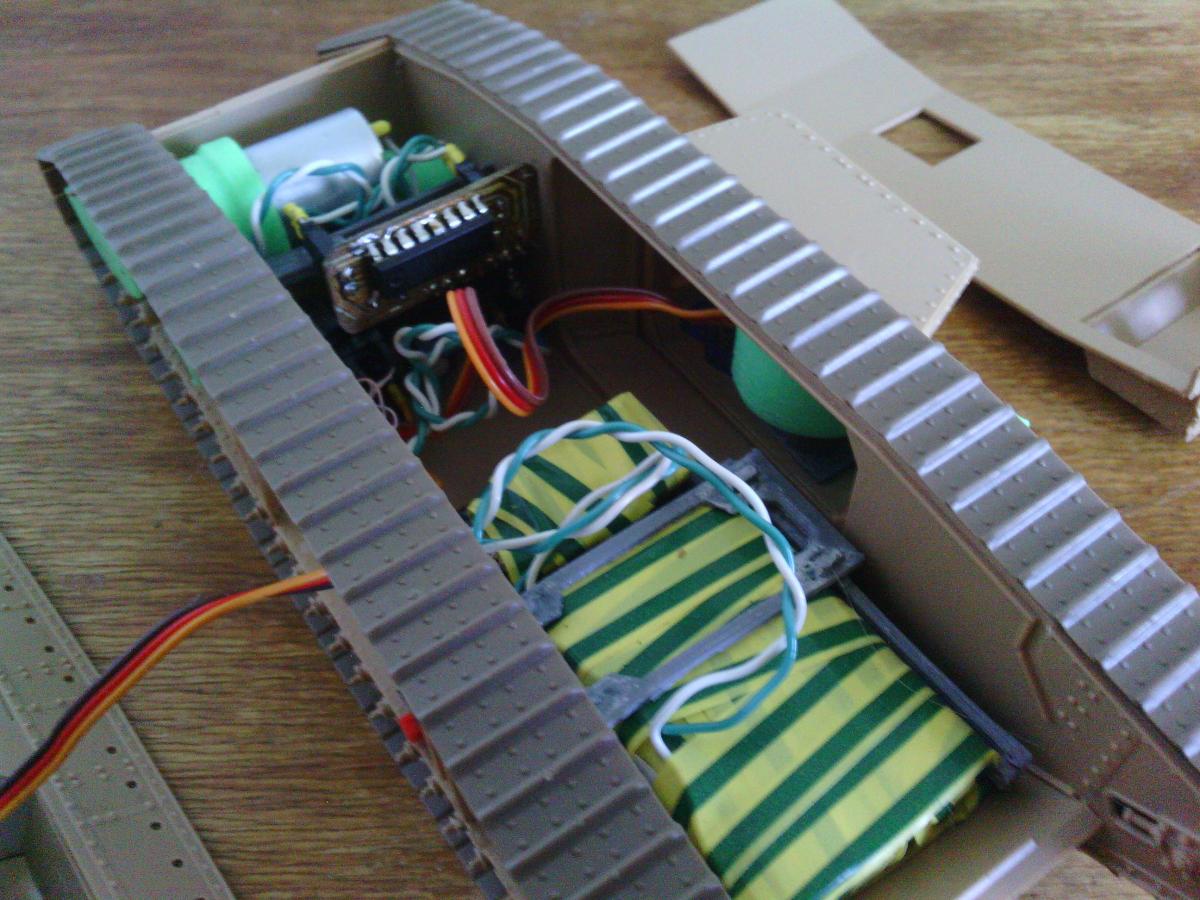

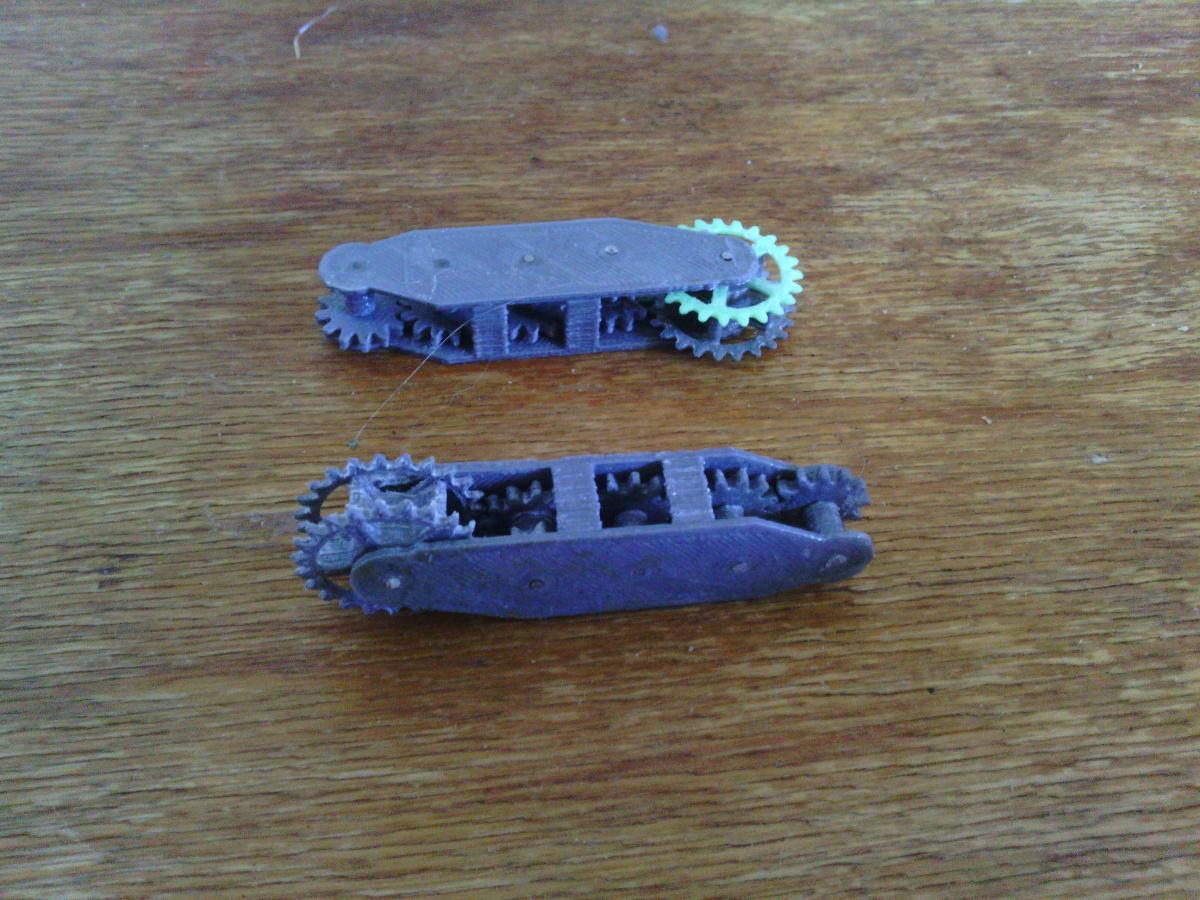

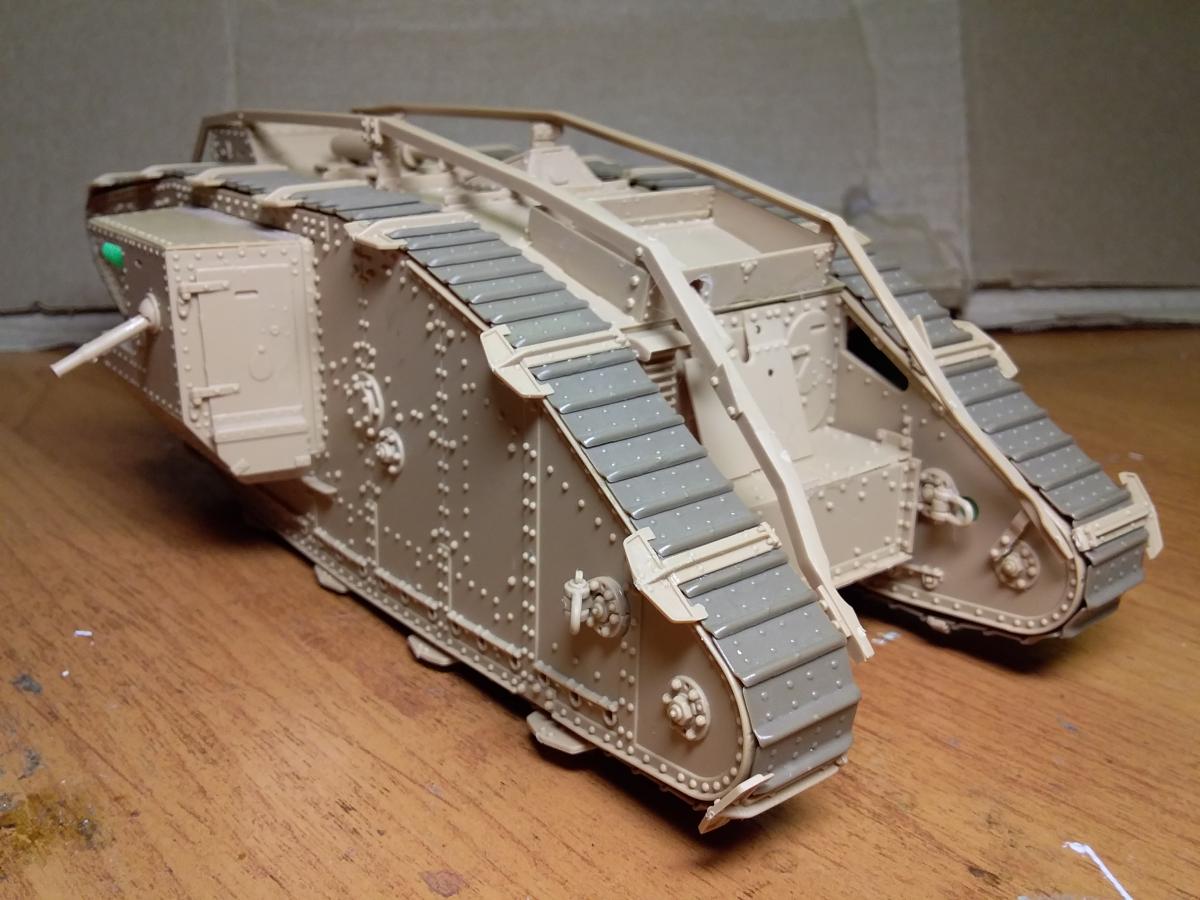

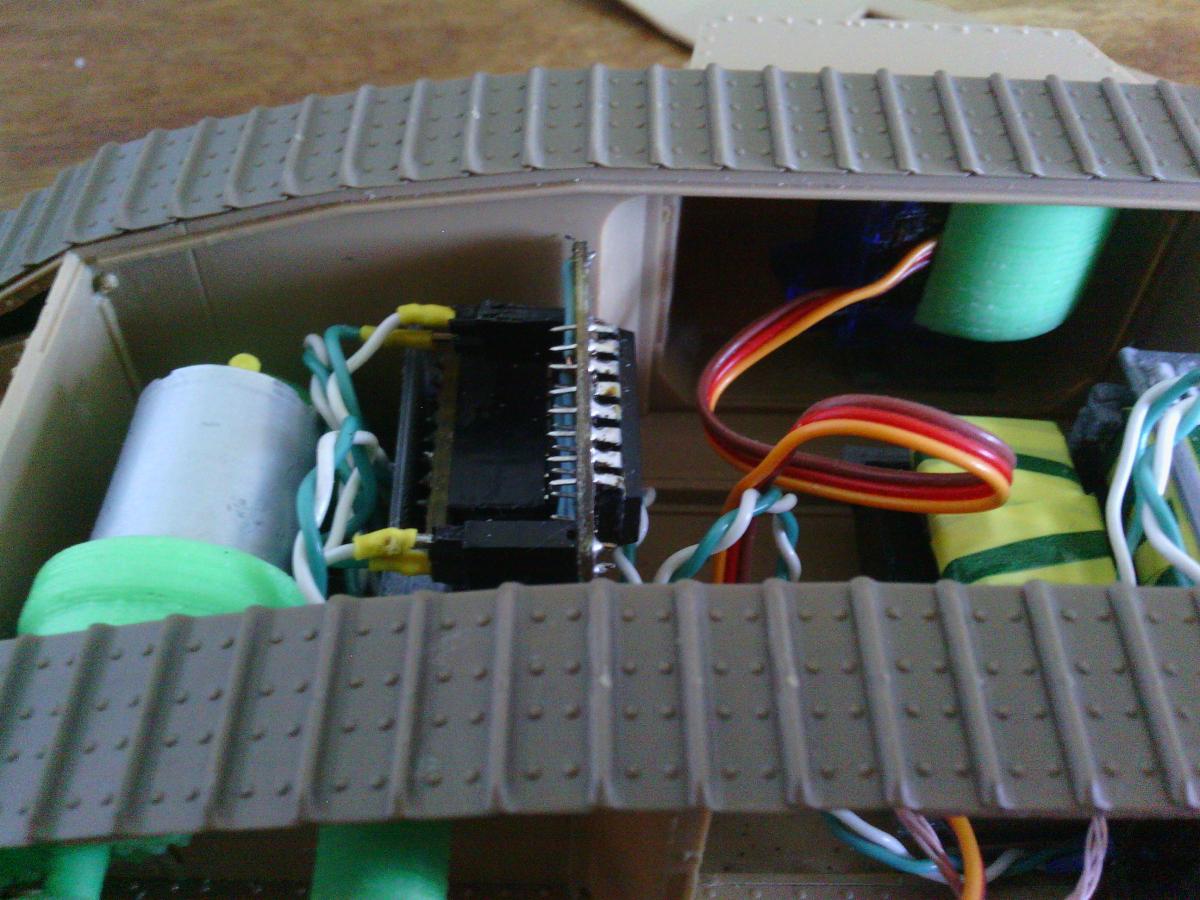

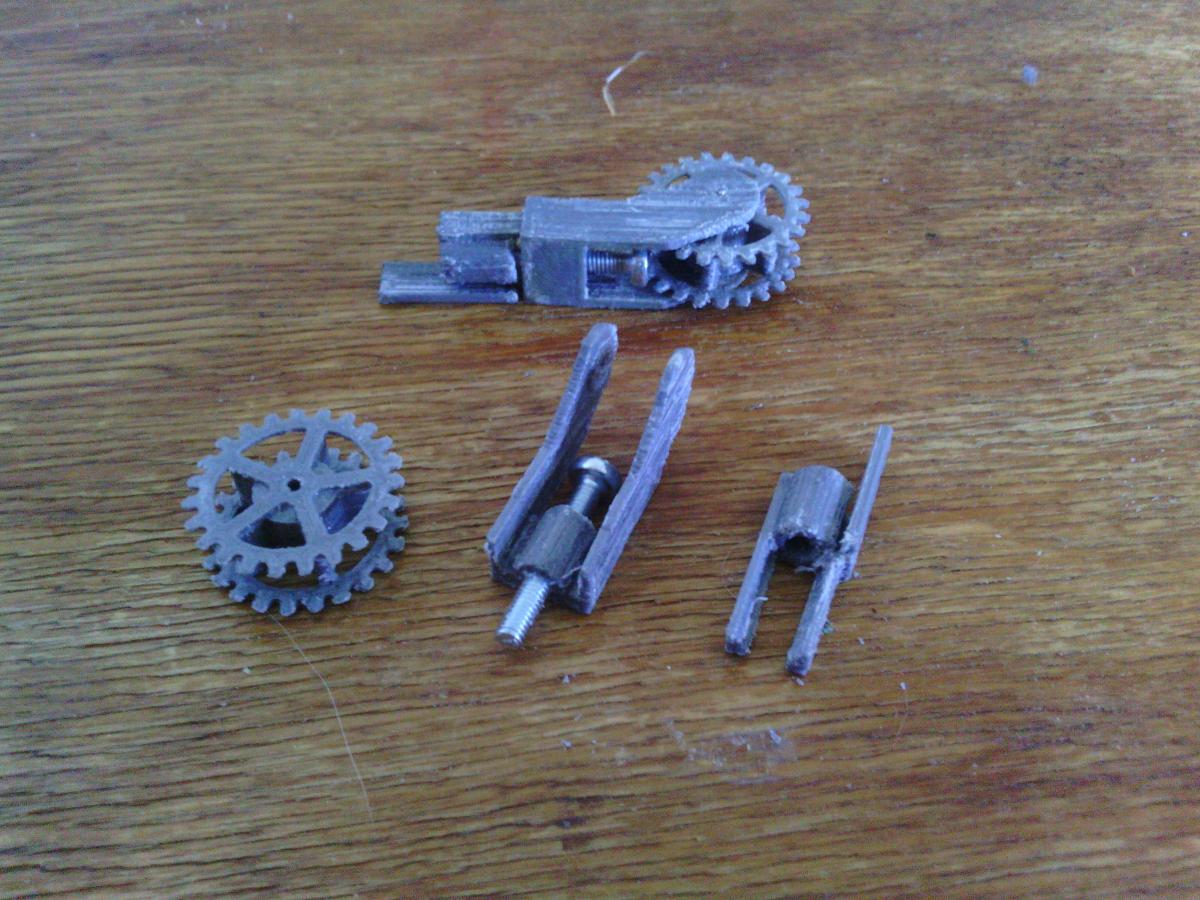

МК 4 , от Таком продолжение работ переснял часть фото внутренних деталей с лучшим качеством. Провел ходовые испытания с преодолением рва
