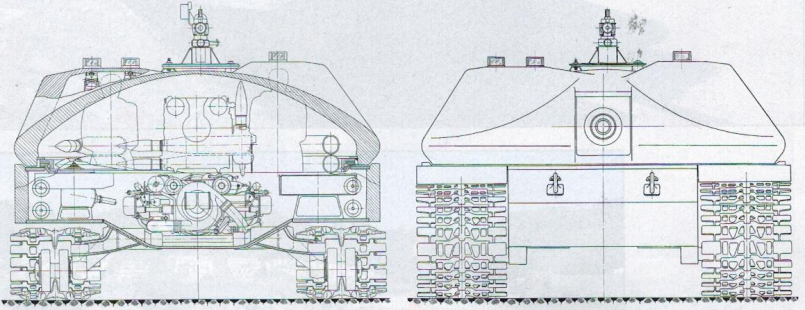

Снизу читаем)Что и откуда взял)

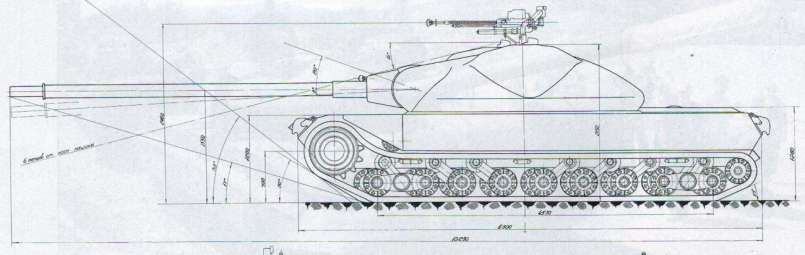

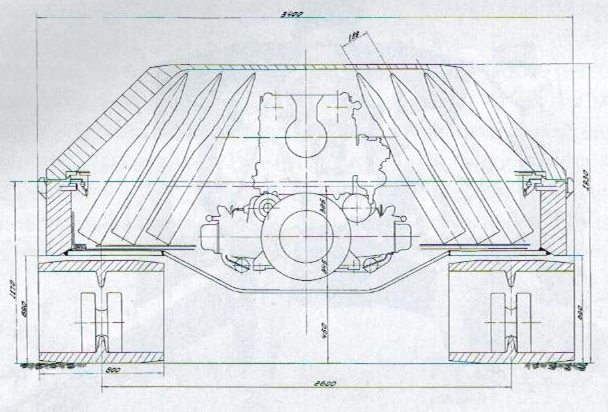

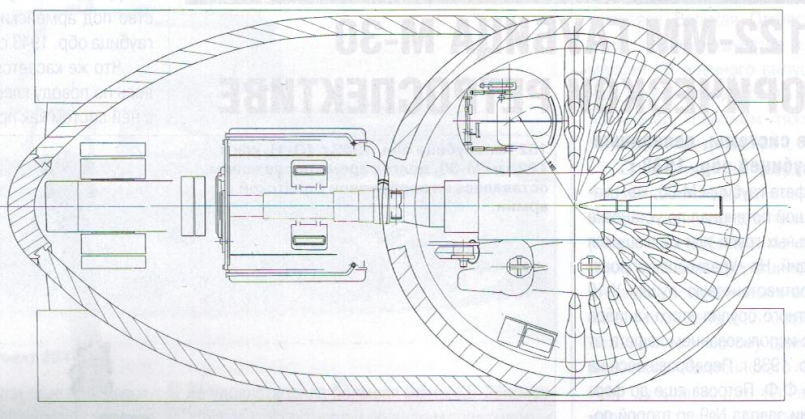

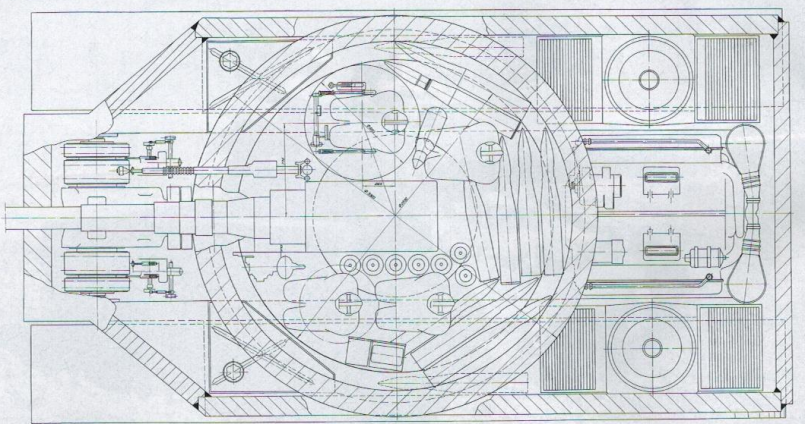

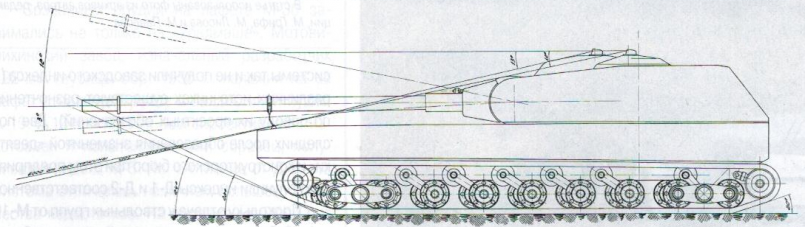

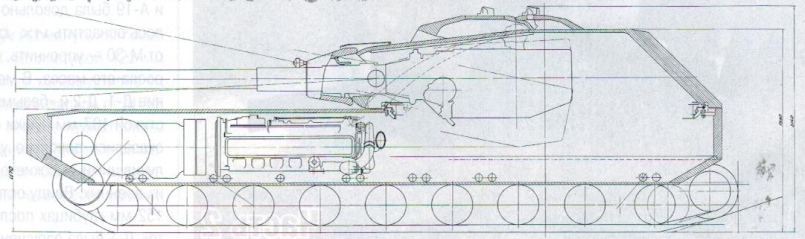

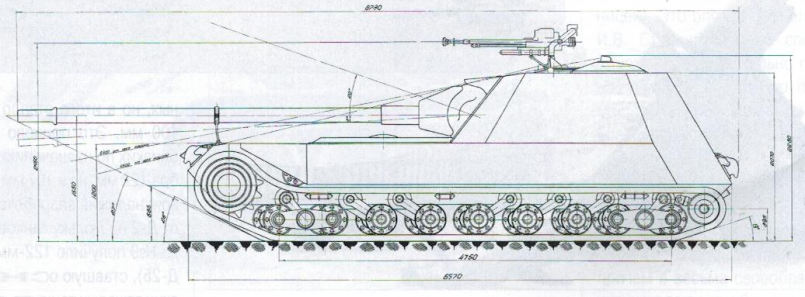

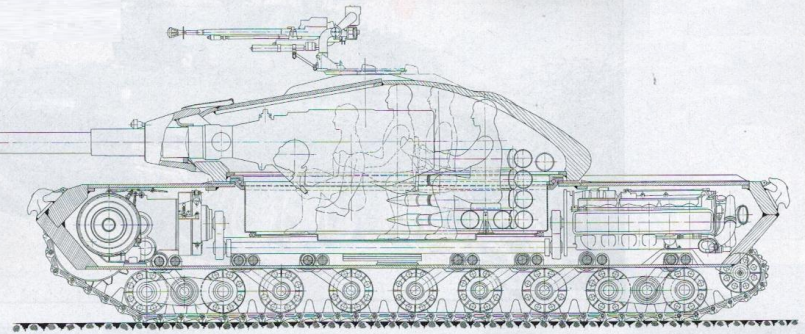

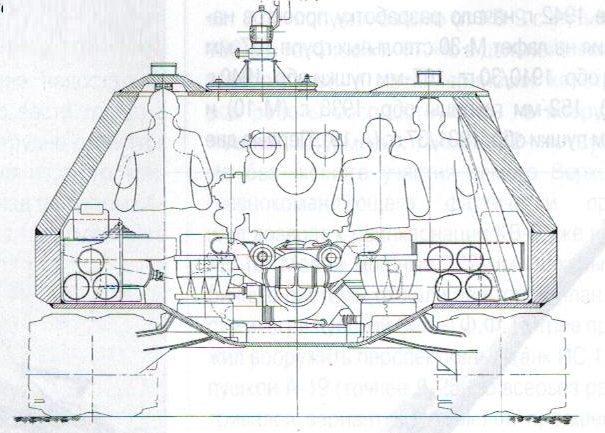

Весной 1949 года в ОКБ ИК СВ во главе с А.Ф. Кравцевым приступили к разработке семейства максимально облегчённых тяжелобронированных (или тяжёлых) танков под индексом К-91. Предполагалось, что эти танки способны будут заменить собой как средние так и тяжёлые танки. В ходе эскизной проработки по теме К-91 были созданы два варианта танка и одна самоходная установка. Все варианты вооружались 100мм пушкой Д-46Т, спаренным пулемётом ДШК и были оснащены двигателем В-64, предком двигателя 5ТДФ. Так же во всех конструкциях было решено разместить водителя в боевом отделении танка, в башне или рубки. Это позволило серьёзно уменьшить высоту танков, до 2300 сантиметров у первого варианта, 2140 сантиметров у второго варианта и 2280 сантиметров у САУ. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-27612400-1392634900_thumb.png Поперечный разрез и вид спереди К-91 Наиболее проработанным был первый вариант машины, с боевым отделением в середине корпуса, и разнесённым отделом МТО. Трансмиссионное отделение размещалось в носовой части корпуса, моторное в кормовой. Весь экипаж танка располагался в башне. Водитель располагался справа от орудия на поворотной платформе, за ним размещался заряжающий. Наводчик располагался слева от орудия, командир размещался за ним. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-69100300-1392635103_thumb.png Проект тяжёлого танка К-91 с кормовым расположением МТО http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-22552500-1392635242_thumb.png Продольный разрез первого варианта К-91 В башне танка справа от пушки устанавливался спаренный 12,7-мм пулемёт ДШК. Второй, зенитный ДШК крепился на крыше в станке турели с повторным основанием, скопированным у зенитной турели ИС-4. При необходимости ведения огня из зенитного пулемёта он устанавливался над люком командира танка.Весь экипаж танка из четырех человек предполагалось разместить в боевом отделении. Рабочие места наводчика и командира поместили слева от казенной части орудия, а механик-водитель и заряжающие должны были располагаться справа от него. Особенности работы механика-водителя привели к появлению идеи создания поворотной платформы. При помощи этого механизма предполагалось обеспечить правильное ориентирование водителя вне зависимости от угла поворота башни.Для тяжелого танка К-91 с задним расположением двигателя была разработана оригинальная гусеничная ходовая часть. Общая высота гусеничного движителя оказалась сравнительно небольшой, поскольку полезный объем корпуса почти полностью разместили над гусеницами, а не между ними. На каждом из бортов танка предлагалось устанавливать девять опорных катков с торсионной подвеской. При этом индивидуальную подвеску должны были иметь только центральные катки. Пара передних и пара задних должны были соединяться коромыслом, закрепленным на балансире. Вместо поддерживающих роликов в составе ходовой части предусмотрели специальные опоры, напоминающие лыжи. Для правильной работы движителя меньшей высоты предусмотрели прижимной ролик, расположенный над передним опорным катком и предназначенный для подачи гусеницы к ведущему колесу.http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-63660200-1392635373_thumb.png К-91. Вид в плане Передача крутящего момента от двигателя к трансмиссии осуществлялась с помощью двух редукторов, по одному у двигателя и трансмиссии, и карданного вала, проходившего под вращающимся полом боевого отделения танка. Система охлаждения двигателя жидкостная, вентиляторная, выполненная по типу системы охлаждения танка ИС-4. Примененная компоновка позволяла достичь высоких характеристик защиты. Интересной особенностью тяжелого танка с задним расположением двигателя стала его сравнительно небольшая высота. Имея бронирование на уровне танков того времени, перспективная машина получалась не выше 2300 мм. Кроме того, удалось установить, что развитие подобной компоновки позволит уменьшить площадь лобовой проекции.Второй машиной, созданной в рамках проекта К-91, стал еще один тяжелый танк. Оба тяжелых танка имели несколько общих черт, однако во втором проекте сотрудники ОКБ инженерного комитета применили ряд интересных нововведений. Второй тяжелый танк предполагалось оснастить доработанной подвеской, заимствованной у первого проекта. Вооружение и силовая установка также соответствовали первой разработке в рамках проекта К-91.Самым большим отличием второго тяжелого танка стала компоновка бронированного корпуса. Боевое отделение с рабочими местами всего экипажа поместили в кормовой части корпуса, а переднюю часть отвели под двигатель и трансмиссию. Благодаря такой компоновке высота танка уменьшилась до 2140 мм. Необходимо отметить, что одним из путей уменьшения высоты было уплотнение компоновки агрегатов корпуса. В частности, изменились элементы трансмиссии, отвечающие за передачу крутящего момента на гусеницы. Из-за этого уменьшились диаметр переднего ведущего колеса и общие габариты ходовой части. На имеющихся схемах видно, что обновленная конструкция ходовой части позволила отказаться от прижимных роликов. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-30366100-1392635903_thumb.png Проект тяжёлого танка К-91 с передним расположением МТО Так же как и в первом варианте танка весь экипаж размещался в боевом отделении, располагавшегося в кормовой части корпуса. Но в отличии от первого вариант танк был оснащён механизмом заряжания орудия и от заряжающего отказались. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-37811800-1392635962_thumb.png К-91. Вид в плане Танк был оснащён тем же двенадцати цилиндровым дизелем с наддувом В-64 что и первый вариант. Аналогичной была и индивидуальная торсионная подвеска, отличительной особенностью которой было применения в качестве крайних узлов тележек с двумя цельнометаллическими катками. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-20443500-1392636786_thumb.png Продольный разрез К-91 Так же интересной конструктивной особенностью всех проектов было то, что функции поддерживающих катков выполняли кронштейны с двухсторонними лыже образными опорами.Так же у каждого ведущего колеса над верхней ветвью гусеницы размещался прижимной каток, нормализующий её движение. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-82456100-1392636986_thumb.png Поперечный разрез К-91 В боевом отделении второго тяжелого танка предполагалось разместить экипаж, сокращенный до трех человек. Расположение рабочих мест механика-водителя (на поворотной платформе), наводчика и командира соответствовало предыдущему проекту. Вместо заряжающего в новом танке должен был работать автомат заряжания. Под механизированную укладку для унитарных 100-мм снарядов отвели почти всю кормовую часть башни. Вооружение второго тяжелого танка соответствовало требованиям к семейству: одна пушка калибра 100 мм и два 12,7-мм пулемета ДШК. . Третья боевая машина с всё той же 100 мм пушкой Д-46Т., разрабатывавшаяся в рамках проекта К-91, представляла собой самоходную артиллерийскую установку. В ней предполагалось объединить лучшие наработки по предыдущим проектам. САУ представляла собой «гибрид» двух тяжелых танков с некоторыми чертами, свойственными самоходной артиллерии. Так, ходовая часть и бронекорпус для самоходки были заимствованы у первого варианта тяжелого танка. Из второго варианта взяли компоновку моторно-трансмиссионного отделения, установленного в передней части корпуса, и размещение боевого отделения. В целом, самоходная артиллерийская установка, разрабатывавшаяся в рамках проекта К-91, по своей компоновке отчасти напоминала предыдущие отечественные боевые машины этого класса. Полная высота самоходки не превышала 2280 мм. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-16099700-1392637376_thumb.png Проект самоходной установки К-91 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_02_2014/post-1180627-0-05716900-1392637429_thumb.png Поперечный разрез САУ К-91 В кормовой части корпуса САУ, подобно второму тяжелому танку, расположили бронированную рубку с рабочими местами экипажа и вооружением. Численность и размещение экипажа соответствовали первому танку. Ввиду сложности автоматизированных систем было решено вернуть в экипаж заряжающего. Кроме того, неподвижная рубка позволила отказаться от поворотной платформы для рабочего места механика-водителя. До конца 1949 года сотрудники ОКБ инженерного комитета сухопутных войск завершили создание трех эскизных проектов. Проведенный анализ показал, что три бронемашины в существующем виде не имеют никаких серьезных преимуществ перед имеющейся техникой. Более того, на завершение проектов и начало серийного производства новых боевых машин требовалось некоторое время, в течение которого два танка и САУ могли бы окончательно устареть. По этой причине проект К-91 был закрыт за бесперспективностью. По некоторым данным, отдельные технические решения, созданные в рамках «тройного» проекта, применялись при разработке более поздних танков и самоходок. Информация и изображения взяты их журнала "Техника и Вооружение" №9, 2013, статьи М.В. Павлова, И.В.Павлова "Отечественные бронированные машины 1945-1965гг." и К. Янбеков "Тяжёлые боевые машины К-91" P.S. очень бы хотелось увидеть данные машины в игре World of Tanks. Спасибо за внимание.
