ванюша

[andreandre14]

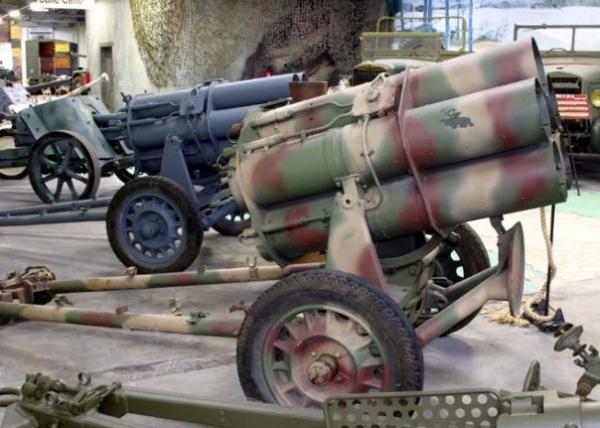

я решил вам расскозать о немецкой реактивной артилерии ванюша {туманомет}





http://forum.worldof...32188_thumb.jpg





  Разработка и серийный выпуск

.

В начале тридцатых годов прошлого века, готовясь к новой войне, большинство государств Европы развернули новый виток гонки вооружений. Учитывая опыт первой мировой войны, разработка новых образцов вооружений велась на основе последних научно-технических достижений. Применение этих открытий позволяло возродить и такой, казалось бы, навсегда ушедший в прошлое, вид вооружений, как неуправляемые ракеты с пороховым двигателем. Популярные в начале 19 века и исключенные из арсеналов после появления нарезных артиллерийских орудий, ракеты оказались весьма эффективным средством доставки отравляющих веществ. А применение в качестве топлива мощного бездымного пороха давало возможность увеличить дальность полета ракет. Еще одним стимулом к разработке ракетного оружия в Германии оказались ограничения Версальского договора. Регламентируя численность, калибры, боекомплект и характеристики артиллерийского вооружения, они абсолютно не затрагивали ракетного оружия



http://forum.worldof...32269_thumb.jpg

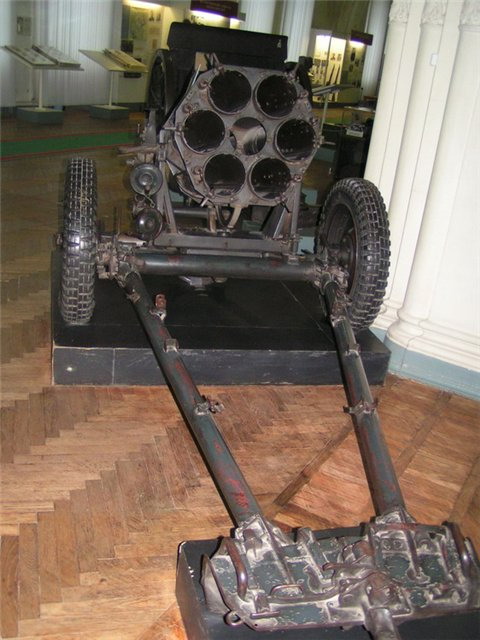

Этап предварительной оценки возможностей нового оружия закончился в 1931 году созданием при Министерстве Рейхсвера отдела, отвечающего за разработку реактивного оружия. В 1935...1937 годах активно велись работы по созданию боевых неуправляемых ракет с твердотопливным двигателем, предназначенных для вооружения химических войск. В результате появились два варианта реактивных систем залпового огня



http://forum.worldof...32321_thumb.jpg

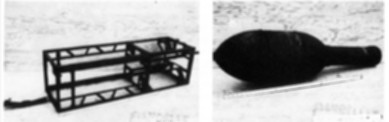

Первый, разработанный под руководством генерала Дорнбергера, получил название Do-Gerat-38. РСЗО включала решетчатую пусковую установку и 15 см неуправляемую ракету на дымном порохе. Но ракета этого образца оказалась неудачной, применяемый в двигателе черный порох имел склонность к детонации, что приводило к частым взрывам во время старта прямо на позиции. Несмотря на ограниченное использование во время Польской кампании, в серийное производство этот снаряд не пошел.



http://forum.worldof...32400_thumb.jpg

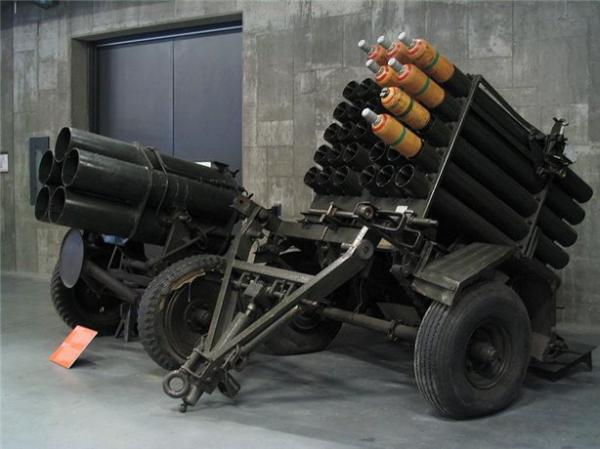

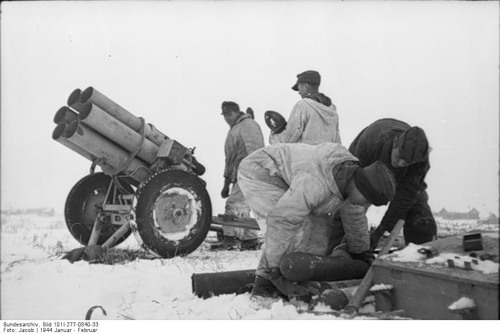

Второй, разработанный в 1937 году и запущенный в производство в марте 1940 года, вариант под названием 15 cm Nebelwerfer 41 (что переводится как химический миномет образца 41 года) стал наиболее знаменитой и массовой РСЗО вермахта. После его успешного применения были разработаны и поступили на вооружение другие, более мощные НУР калибров от 210 до 320 мм и пусковые установки 28/32 cm Nb.Wrf .42, 21 cm Nb.Wrf.42 и 30cm R.Wrf. 56.



http://forum.worldof...32484_thumb.jpg

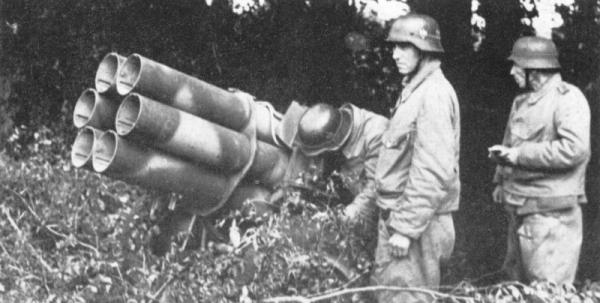

Все эти РСЗО, применяемые на Восточном фронте, советские солдаты, не делая между ними различий прозвали "Ванюшами", а немецкие - уважительно именовали "Наземной Штукой", подразумевая эффективный пикирующий бомбардировщик Ju-87 "Stuka". Всего за годы войны в Германии выпущено 5769 буксируемых пусковых установок и 5 047 900 ракет калибров 15 см, более 13000 более мощных пусковых станков 28/32 см, 345 28/32 см реактивных миномета, 380 30см реактивных минометов обр. 42 г и 694 30 см ракетомета тип 56. Часть этого оружия поставлялась и немецким союзникам.

Кроме того, были выпущены около 300 самоходных пусковых установок с 10 стволами калибров 15 и 21 см и 250 конструктивно аналогичных транспортеров боеприпасов.





http://forum.worldof...32572_thumb.jpg







  Конструкция.



Основным отличием немецких ракет от советских был способ стабилизации в полете. Устойчивость ракеты или, по тогдашней терминологии, реактивного снаряда (мины), обеспечивалась не наличием оперения, а вращением его вокруг продольной оси за счет истечения газов из сопел, наклоненных под углом 14 градусов. Турбореактивные ракеты имели более высокую кучность так как такой способ стабилизации позволял заодно и компенсировать эксцентриситет (неравномерное распределение) тяги двигателя из-за различной плотности и наличия примесей в порохе. К тому же можно было использовать более короткие направляющие, так как в отличие от ракет, стабилизируемых оперением, эффективность стабилизации не зависела от начальной скорости ракеты. Но из-за того, что часть энергии истекающих газов тратилась на раскручивание снаряда, дальность его полета была меньше, чем снаряда с оперением.





http://forum.worldof...32695_thumb.jpg

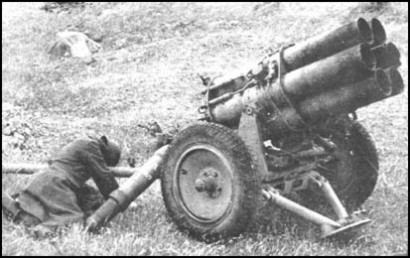

Конструктивно 150 мм ракета состояла из головной и хвостовой частей. Головная часть включала баллистический наконечник, пороховой двигатель и турбину, навинчивавшуюся на открытый конец реактивного двигателя. По окружности турбины имелись 28 сопловых отверстий, наклоненных под углом 14 градусов. Хвостовая же часть содержала боевой заряд. В зависимости от типа заряда выпускались пять типов ракет - осколочная, с зарядом из прессованного тротила, осколочно-дымовая, имевшая кроме разрывного заряда и дымообразующее вещество и три типа химических, содержащих небольшой разрывной заряд и заряд отравляющего вещества.





http://forum.worldof...32754_thumb.jpg



http://forum.worldof...32768_thumb.jpg





Основной тип пусковой установки, буксируемый шестиствольный миномет Nebelwerfer d, был создан на базе модифицированного лафета 37 мм немецкой противотанковой пушки с установленным прицелом от 81 мм миномета. В боевом положении лафет с закрепленными на нем шестью158,5 мм стволами с помощью коленчатых полуосей вывешивался на двух станинах и передней опоре, при буксировке убираемой под стволы. Ствол установки - в сущности, открытая труба, в которой смонтированы три короткие направляющие, по которым и движется ракета. Пуск ракет осуществляется с помощью электрозапальной машинки. Расчет установки - пять человек. Благодаря своим малым размерам и весу, пусковая установка (ПУ) легко перекатывается по полю боя силами расчета и без проблем маскируется. Однако она обладает всеми недостатками буксируемой артиллерийской системы - необходимость развертывания в боевое положение и наличие тягача, уязвимость от огня противника.





http://forum.worldof...32838_thumb.jpg

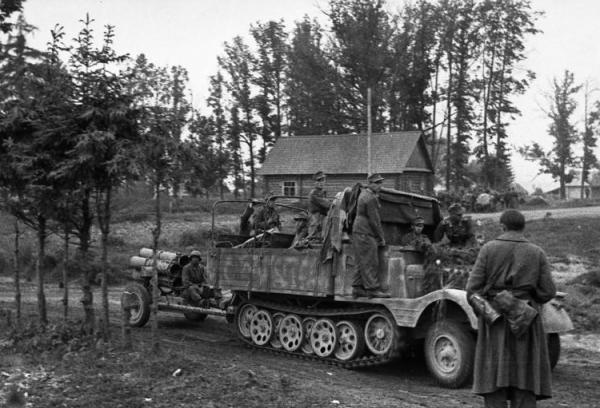

Учитывая боевой опыт, немецкие конструкторы создали самоходную пусковую установку, повысив подвижность и защищенность системы. В качестве базы установки использовали полугусеничный транспортер Opel "Maultir" ("Мул"), защитив его 6...8 мм броней и установив на нем 10 стволов. Такое решение позволило создать весьма эффективную боевую систему, превосходившую "Катюшу" БМ-13 по защищенности и мобильности. Крупным недостатком такого решения оказалась высокая стоимость установки. Меньшее количество ракет в залпе компенсировалось большей точностью попаданий и возможностью повторного залпа в связи с наличием возимого боекомплекта. Самоходная пусковая установка (СПУ) 15 cmPz.Wrf.42Sf представляла собой бронированное полугусеничное шасси с размещенной на крыше боевого отделения пусковой установкой из десяти 15 см или 21 см стволов, расположенных в два ряда. Пусковая установка с помощью вертлюга прикреплена к вращающемуся бронекуполу, под которым сидит наводчик. Наводка по горизонтали осуществяется вращением бронекупола, по вертикали - специальным винтовым механизмом.В боевом отделении располагался возимый боекомплект из 10 снарядов (еще 10 перевозились в стволах ПУ) и заряжающий. Заряжающий перезаряжал ПУ через специальный люк в крыше боевого отделения. В отделении управления, в передней части СПУ) располагались командир установки (он же радист) и механик-водитель. Над люком механика- водителя на кронштейне монтировался пулемет MG-34 из которого можно было вести огонь по наземным и воздушным целям.



Но все ровно наша катюша лучше Nebelwerfer

Изменено 23 июня, 2012 пользователем andreandre14

[charli00]

спасибо разказчик,оформленно не очень.

[_B_A_R_M_A_L_E_Y_]

23 Июн 2012 - 09:32 пользователь andreandre14 сказал:

я решил вам раскозать о немецкой реактивной артилерии ванюша {туманомет}

жжешь цуко

[MobileKISA]

не люблю много читать. уложишься в 2 предложения - прочту.

[andreandre14]

извините плохо с оформлением получилось

[Operum]

Ванюша - это я=)

[skannaks]

23 Июн 2012 - 09:32 пользователь andreandre14 сказал:

Но все ровно наша катюша лучше Nebelwerfer

вот только наши чудо ракеты М13 ушли в прошлое и их аналоги применяются разве что на паре китайских снимаемых с вооружения РСЗО и палестинцами при ракетных обстрелах Израильской территории

а принцип стабилизации снаряда в полете вращением применяемый в Небельверферах используется сейчас в наших Градах, Ураганах, Смерчах итд

[RenamedUser_1521455]

Уважаемый ТС, Вы хотя бы автоматическую проверку правописания включите - раз сами не разумеете, а уж потом будете нам "расСкАзывать".

[_B_A_R_M_A_L_E_Y_]

23 Июн 2012 - 09:35 пользователь andreandre14 сказал:

извините плохо с оформлением получилось

да ладно не бзди



нам понравилось

[andreandre14]

23 Июн 2012 - 09:38 пользователь VotakoyPas сказал:

Уважаемый ТС, Вы хотя бы автоматическую проверку правописания включите - раз сами не разумеете, а уж потом будете нам "расСкАзывать".

  ошибся и что Изменено 23 июня, 2012 пользователем andreandre14

[andreandre14]

поставьте + очень надо

[_B_A_R_M_A_L_E_Y_]

23 Июн 2012 - 09:44 пользователь andreandre14 сказал:

поставьте + очень надо

+

[skannaks]

23 Июн 2012 - 09:44 пользователь andreandre14 сказал:

поставьте + очень надо

зря ты это написал )

[_B_A_R_M_A_L_E_Y_]

23 Июн 2012 - 09:45 пользователь skannaks сказал:

зря ты это написал )

месье знает толк в плюсах

[PINGVIN47]

Оформи нормально, а то ужас.

[anonym_EkMG0tH6tz5S]

23 Июн 2012 - 09:35 пользователь Operum сказал:

Ванюша - это я=)

Ванюша это я вообще-то =)

P.S. Попробуй оформить по лучше)

[Ap_Chi]

23 Июн 2012 - 09:32 пользователь andreandre14 сказал:

я решил вам расскозать о немецкой реактивной артилерии ванюша {туманомет}





http://forum.worldof...32188_thumb.jpg





  Разработка и серийный выпуск

.

В начале тридцатых годов прошлого века, готовясь к новой войне, большинство государств Европы развернули новый виток гонки вооружений. Учитывая опыт первой мировой войны, разработка новых образцов вооружений велась на основе последних научно-технических достижений. Применение этих открытий позволяло возродить и такой, казалось бы, навсегда ушедший в прошлое, вид вооружений, как неуправляемые ракеты с пороховым двигателем. Популярные в начале 19 века и исключенные из арсеналов после появления нарезных артиллерийских орудий, ракеты оказались весьма эффективным средством доставки отравляющих веществ. А применение в качестве топлива мощного бездымного пороха давало возможность увеличить дальность полета ракет. Еще одним стимулом к разработке ракетного оружия в Германии оказались ограничения Версальского договора. Регламентируя численность, калибры, боекомплект и характеристики артиллерийского вооружения, они абсолютно не затрагивали ракетного оружия



http://forum.worldof...32269_thumb.jpg



Этап предварительной оценки возможностей нового оружия закончился в 1931 году созданием при Министерстве Рейхсвера отдела, отвечающего за разработку реактивного оружия. В 1935...1937 годах активно велись работы по созданию боевых неуправляемых ракет с твердотопливным двигателем, предназначенных для вооружения химических войск. В результате появились два варианта реактивных систем залпового огня



http://forum.worldof...32321_thumb.jpg



Первый, разработанный под руководством генерала Дорнбергера, получил название Do-Gerat-38. РСЗО включала решетчатую пусковую установку и 15 см неуправляемую ракету на дымном порохе. Но ракета этого образца оказалась неудачной, применяемый в двигателе черный порох имел склонность к детонации, что приводило к частым взрывам во время старта прямо на позиции. Несмотря на ограниченное использование во время Польской кампании, в серийное производство этот снаряд не пошел.



http://forum.worldof...32400_thumb.jpg



Второй, разработанный в 1937 году и запущенный в производство в марте 1940 года, вариант под названием 15 cm Nebelwerfer 41 (что переводится как химический миномет образца 41 года) стал наиболее знаменитой и массовой РСЗО вермахта. После его успешного применения были разработаны и поступили на вооружение другие, более мощные НУР калибров от 210 до 320 мм и пусковые установки 28/32 cm Nb.Wrf .42, 21 cm Nb.Wrf.42 и 30cm R.Wrf. 56.



http://forum.worldof...32484_thumb.jpg



Все эти РСЗО, применяемые на Восточном фронте, советские солдаты, не делая между ними различий прозвали "Ванюшами", а немецкие - уважительно именовали "Наземной Штукой", подразумевая эффективный пикирующий бомбардировщик Ju-87 "Stuka". Всего за годы войны в Германии выпущено 5769 буксируемых пусковых установок и 5 047 900 ракет калибров 15 см, более 13000 более мощных пусковых станков 28/32 см, 345 28/32 см реактивных миномета, 380 30см реактивных минометов обр. 42 г и 694 30 см ракетомета тип 56. Часть этого оружия поставлялась и немецким союзникам.

Кроме того, были выпущены около 300 самоходных пусковых установок с 10 стволами калибров 15 и 21 см и 250 конструктивно аналогичных транспортеров боеприпасов.





http://forum.worldof...32572_thumb.jpg







  Конструкция.



Основным отличием немецких ракет от советских был способ стабилизации в полете. Устойчивость ракеты или, по тогдашней терминологии, реактивного снаряда (мины), обеспечивалась не наличием оперения, а вращением его вокруг продольной оси за счет истечения газов из сопел, наклоненных под углом 14 градусов. Турбореактивные ракеты имели более высокую кучность так как такой способ стабилизации позволял заодно и компенсировать эксцентриситет (неравномерное распределение) тяги двигателя из-за различной плотности и наличия примесей в порохе. К тому же можно было использовать более короткие направляющие, так как в отличие от ракет, стабилизируемых оперением, эффективность стабилизации не зависела от начальной скорости ракеты. Но из-за того, что часть энергии истекающих газов тратилась на раскручивание снаряда, дальность его полета была меньше, чем снаряда с оперением.





http://forum.worldof...32695_thumb.jpg





Конструктивно 150 мм ракета состояла из головной и хвостовой частей. Головная часть включала баллистический наконечник, пороховой двигатель и турбину, навинчивавшуюся на открытый конец реактивного двигателя. По окружности турбины имелись 28 сопловых отверстий, наклоненных под углом 14 градусов. Хвостовая же часть содержала боевой заряд. В зависимости от типа заряда выпускались пять типов ракет - осколочная, с зарядом из прессованного тротила, осколочно-дымовая, имевшая кроме разрывного заряда и дымообразующее вещество и три типа химических, содержащих небольшой разрывной заряд и заряд отравляющего вещества.





http://forum.worldof...32754_thumb.jpg



http://forum.worldof...32768_thumb.jpg





Основной тип пусковой установки, буксируемый шестиствольный миномет Nebelwerfer d, был создан на базе модифицированного лафета 37 мм немецкой противотанковой пушки с установленным прицелом от 81 мм миномета. В боевом положении лафет с закрепленными на нем шестью158,5 мм стволами с помощью коленчатых полуосей вывешивался на двух станинах и передней опоре, при буксировке убираемой под стволы. Ствол установки - в сущности, открытая труба, в которой смонтированы три короткие направляющие, по которым и движется ракета. Пуск ракет осуществляется с помощью электрозапальной машинки. Расчет установки - пять человек. Благодаря своим малым размерам и весу, пусковая установка (ПУ) легко перекатывается по полю боя силами расчета и без проблем маскируется. Однако она обладает всеми недостатками буксируемой артиллерийской системы - необходимость развертывания в боевое положение и наличие тягача, уязвимость от огня противника.





http://forum.worldof...32838_thumb.jpg



Учитывая боевой опыт, немецкие конструкторы создали самоходную пусковую установку, повысив подвижность и защищенность системы. В качестве базы установки использовали полугусеничный транспортер Opel "Maultir" ("Мул"), защитив его 6...8 мм броней и установив на нем 10 стволов. Такое решение позволило создать весьма эффективную боевую систему, превосходившую "Катюшу" БМ-13 по защищенности и мобильности. Крупным недостатком такого решения оказалась высокая стоимость установки. Меньшее количество ракет в залпе компенсировалось большей точностью попаданий и возможностью повторного залпа в связи с наличием возимого боекомплекта. Самоходная пусковая установка (СПУ) 15 cmPz.Wrf.42Sf представляла собой бронированное полугусеничное шасси с размещенной на крыше боевого отделения пусковой установкой из десяти 15 см или 21 см стволов, расположенных в два ряда. Пусковая установка с помощью вертлюга прикреплена к вращающемуся бронекуполу, под которым сидит наводчик. Наводка по горизонтали осуществяется вращением бронекупола, по вертикали - специальным винтовым механизмом.В боевом отделении располагался возимый боекомплект из 10 снарядов (еще 10 перевозились в стволах ПУ) и заряжающий. Заряжающий перезаряжал ПУ через специальный люк в крыше боевого отделения. В отделении управления, в передней части СПУ) располагались командир установки (он же радист) и механик-водитель. Над люком механика- водителя на кронштейне монтировался пулемет MG-34 из которого можно было вести огонь по наземным и воздушным целям.



Но все ровно наша катюша лучше Nebelwerfer

копировать умеешь

[KiTAEC747]

Мдааа, а указать первоисточник вики)

[anonym_tYZAHgsHcZPl]

Ник говорит о многом

[anonym_micIKj6E9srb]

23 Июн 2012 - 09:53 пользователь TheWildCat сказал:

Ник говорит о многом

Да напоминает с анекдота Баден-Баден...
