Доброго всем дня.

Давно хотел собрать именно Т-64.

Нашел в просторах интернета сканы T-64 (Angraf 5/2015).

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-34454300-1509118306_thumb.jpg

По началу думал что сборка будет аналогичной сборке Т-72, который завершил совсем не давно.

Однако детальное изучение модели предлагаемой издательством и реальными машинами Т-64 возникает масса вопросов.

 Издательством Angraf  модель позиционируется как Т-64 без модификаций, однако обложка говорит о модификации. Не берусь утверждать, но на обложке Т-64Б.

 Многие детали на чертежах издания относятся именно к Т-64, а не к Т-64Б или другой модификации.

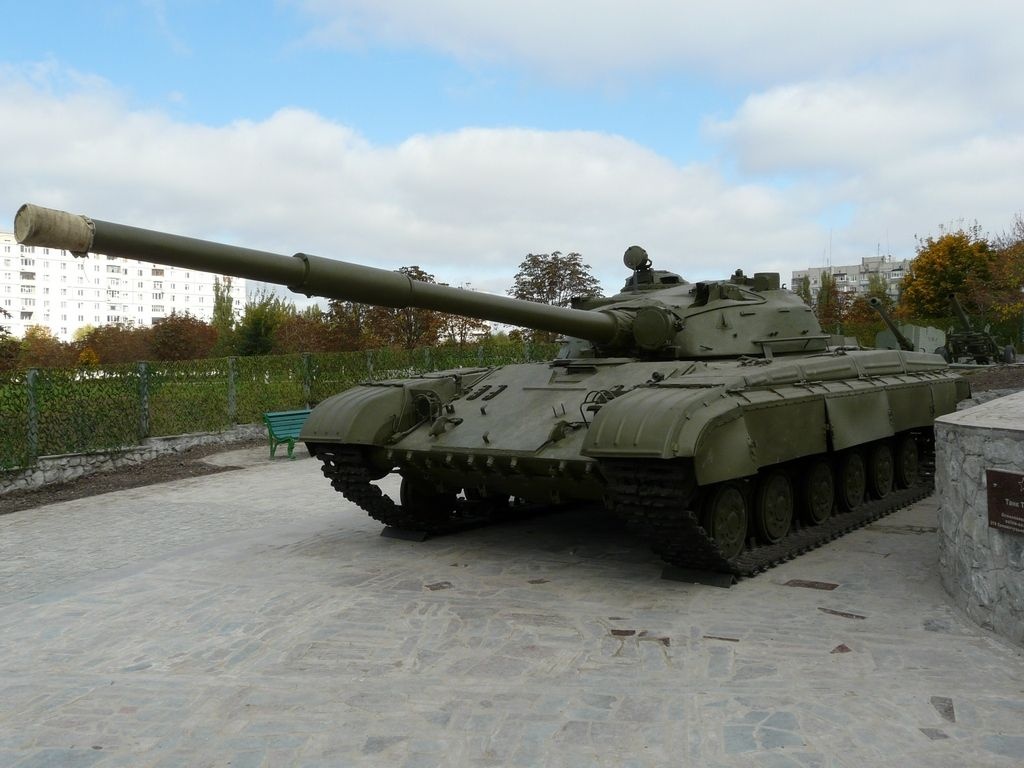

Как видно на фото "чистый Т-64" выглядит не совсем как у Angraf, но даже на нем уже есть следы модификации в виде наваренной ВЛД.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-85855000-1509119153_thumb.jpg

И таких отличий довольно много, о них постараюсь рассказывать в дальнейшем.

Вообще, изучая Т-64, можно придти к выводу что как таковой Т-64 в чистом виде не существовал, тоже самое относится и к его модификациям. Они все отличаются. Даже модификации одного типа, но разных годов выпуска будут разными.



Но перейдем к сборке.

За фото прошу прощения.

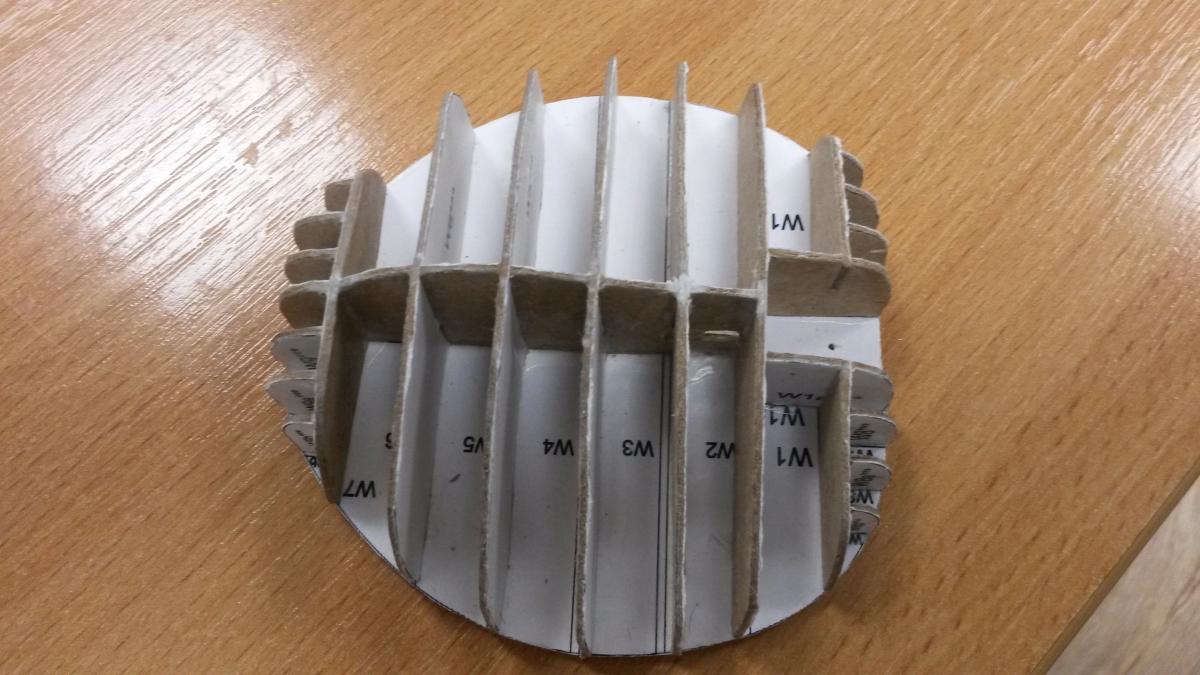

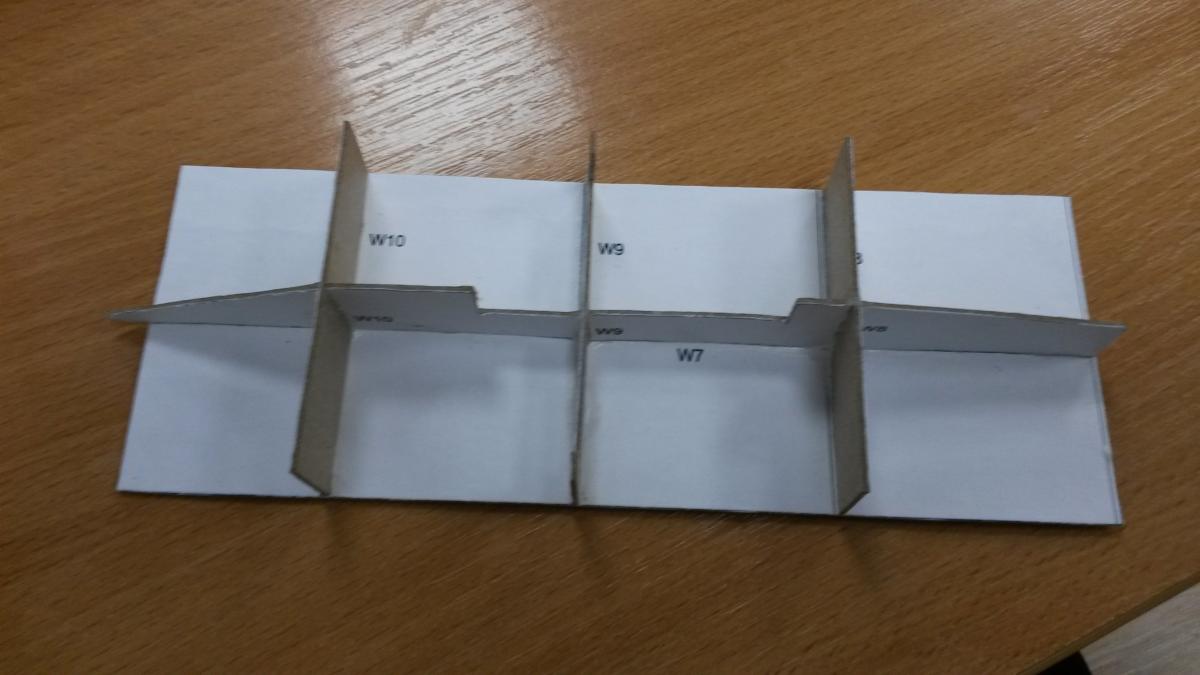

Первым делом собираем каркас корпуса и башни

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-30300200-1509118980_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-60424400-1509118997_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-96402100-1509119443_thumb.jpg

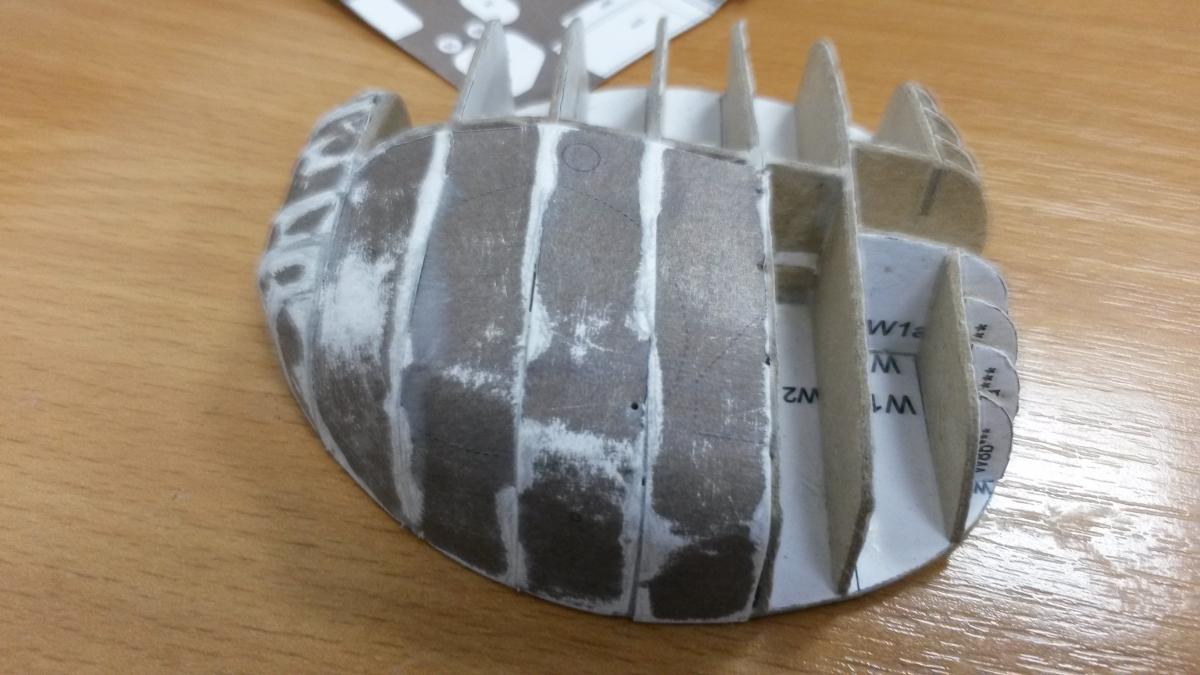

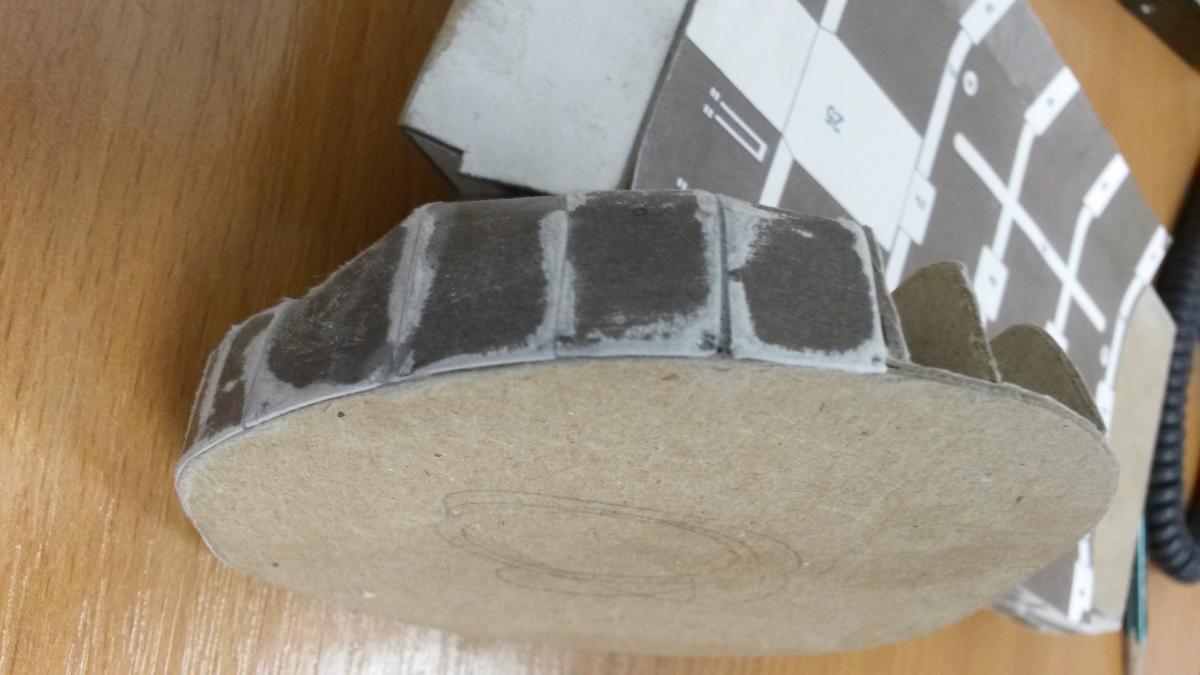

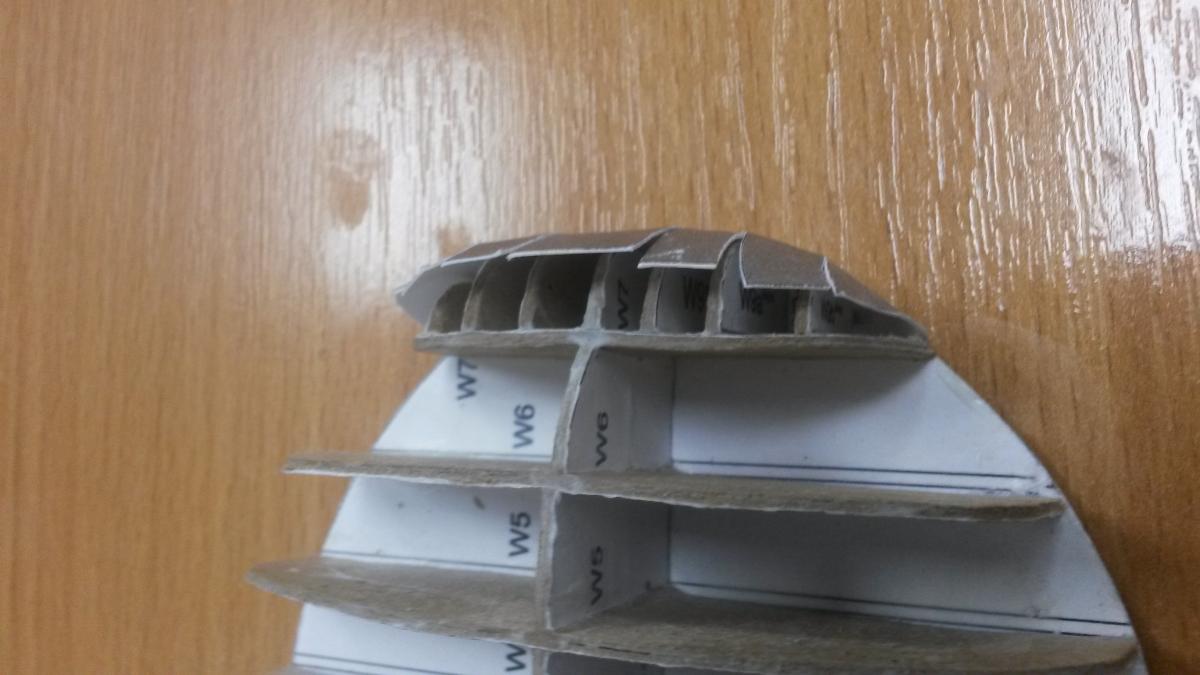

Начинаем обшивать башню

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-57996000-1509119840_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-36859000-1509119857_thumb.jpg

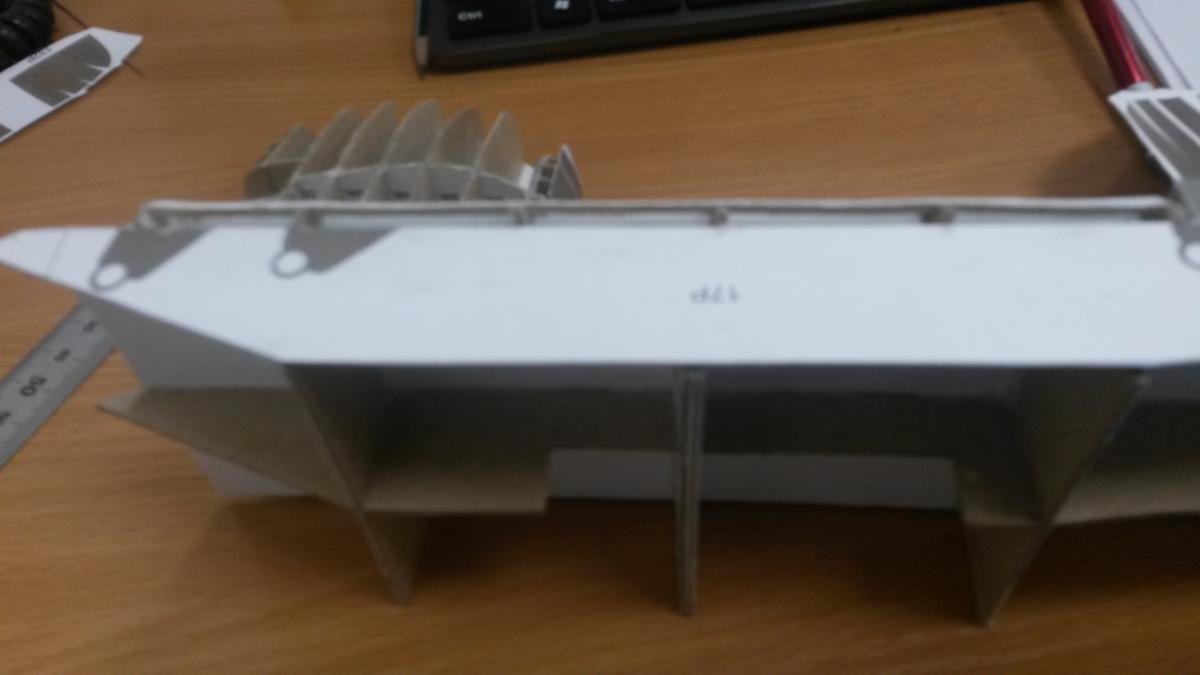

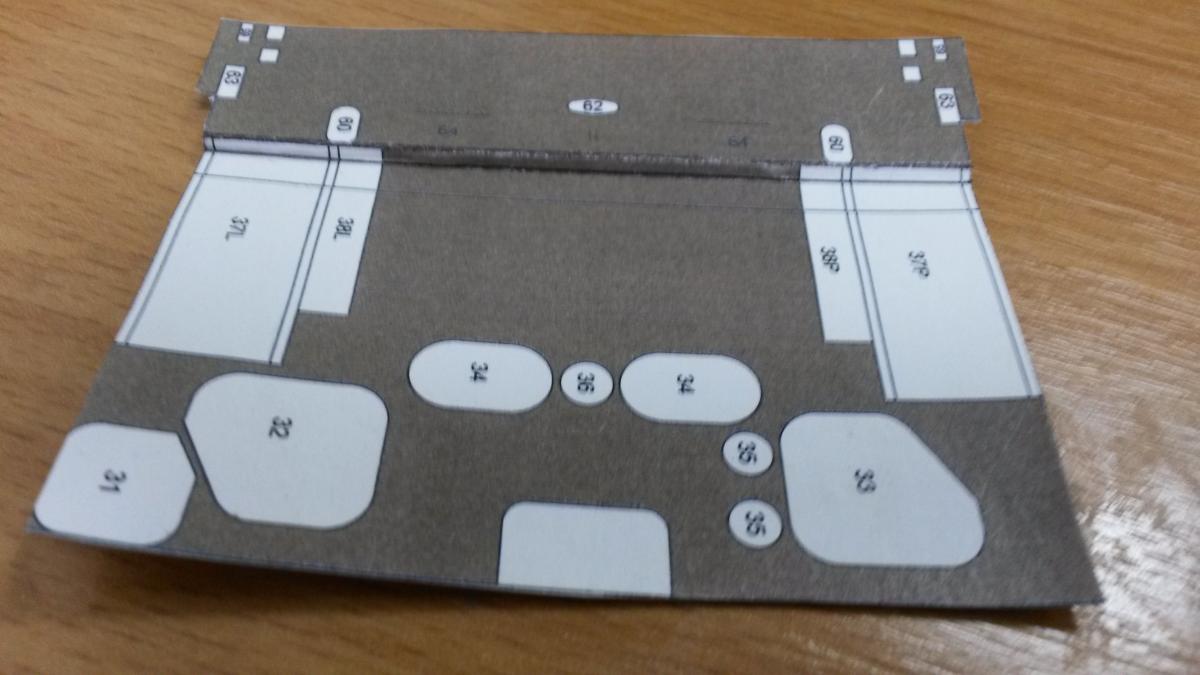

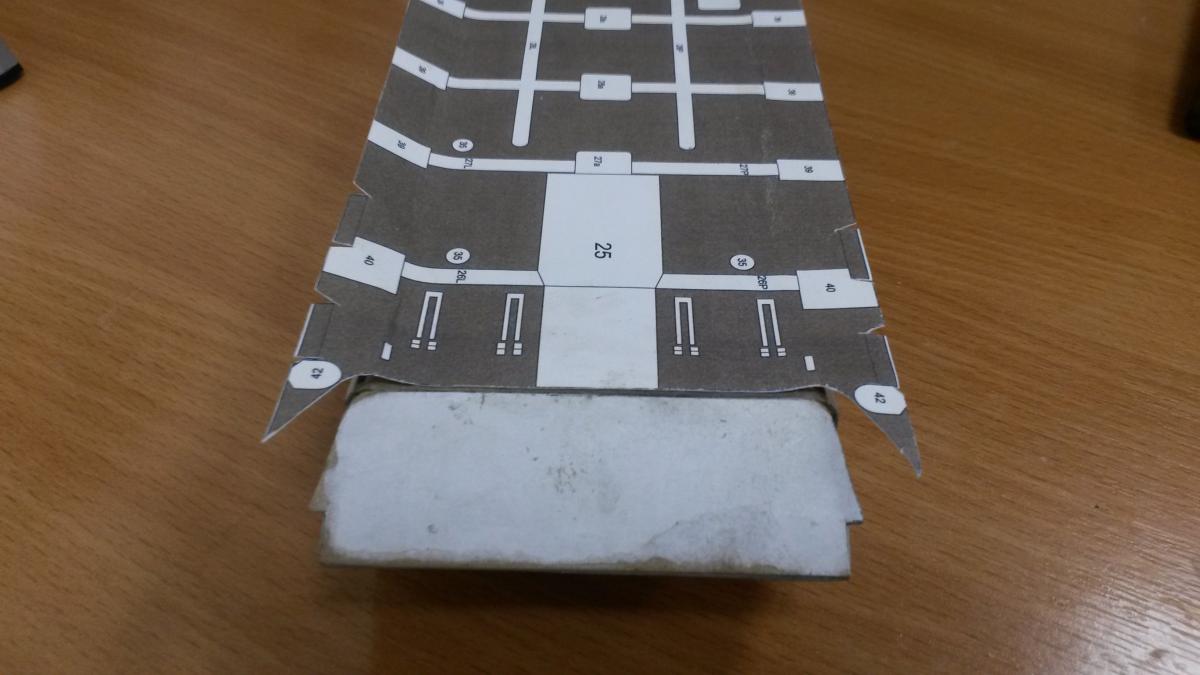

И по-маленечку корпус

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-37795100-1509119947_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-67286700-1509119956_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-50018400-1509119972_thumb.jpg

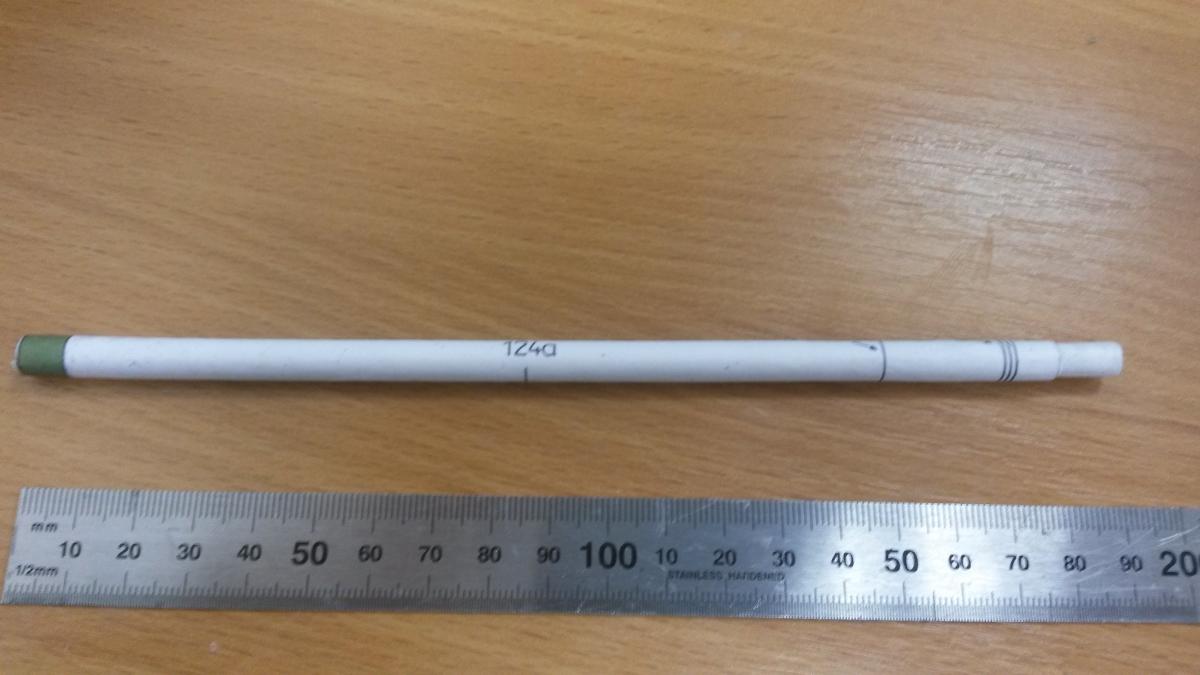

Что еще бросилось в глаза - это орудие.

Издательством оно дается как набор из нескольких элементов, а не как единое целое. Это усложняет сборку орудия и  требует более высокого внимания к сборке.

На собранном ранее  Т-72 орудие дано как  один элемент. Поэтому чертежи и сборку возьму оттуда.

Орудия на Т-64 и Т-72 одинаковые.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-99381500-1509120239_thumb.jpg

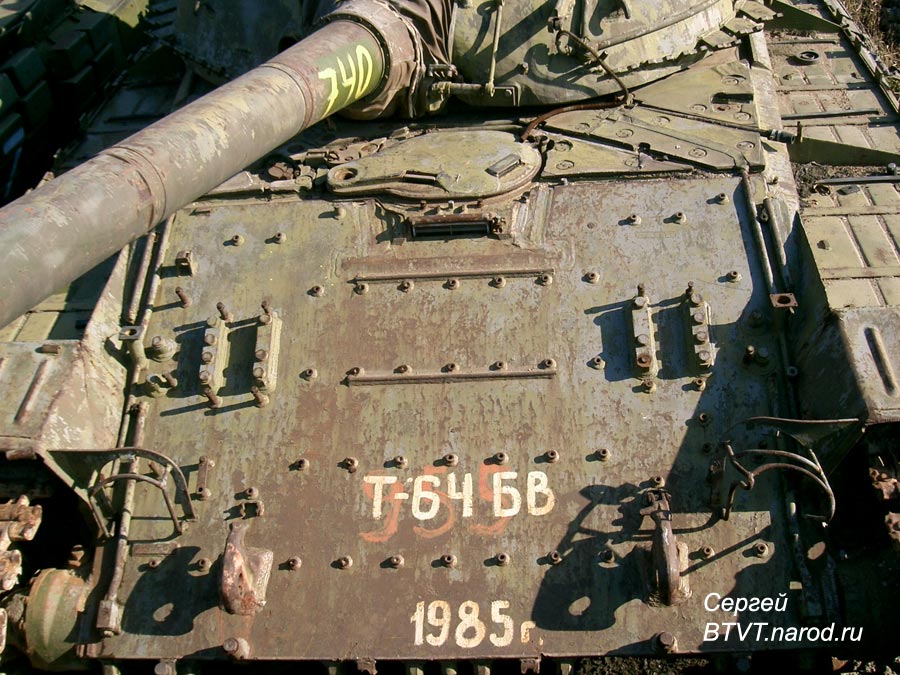

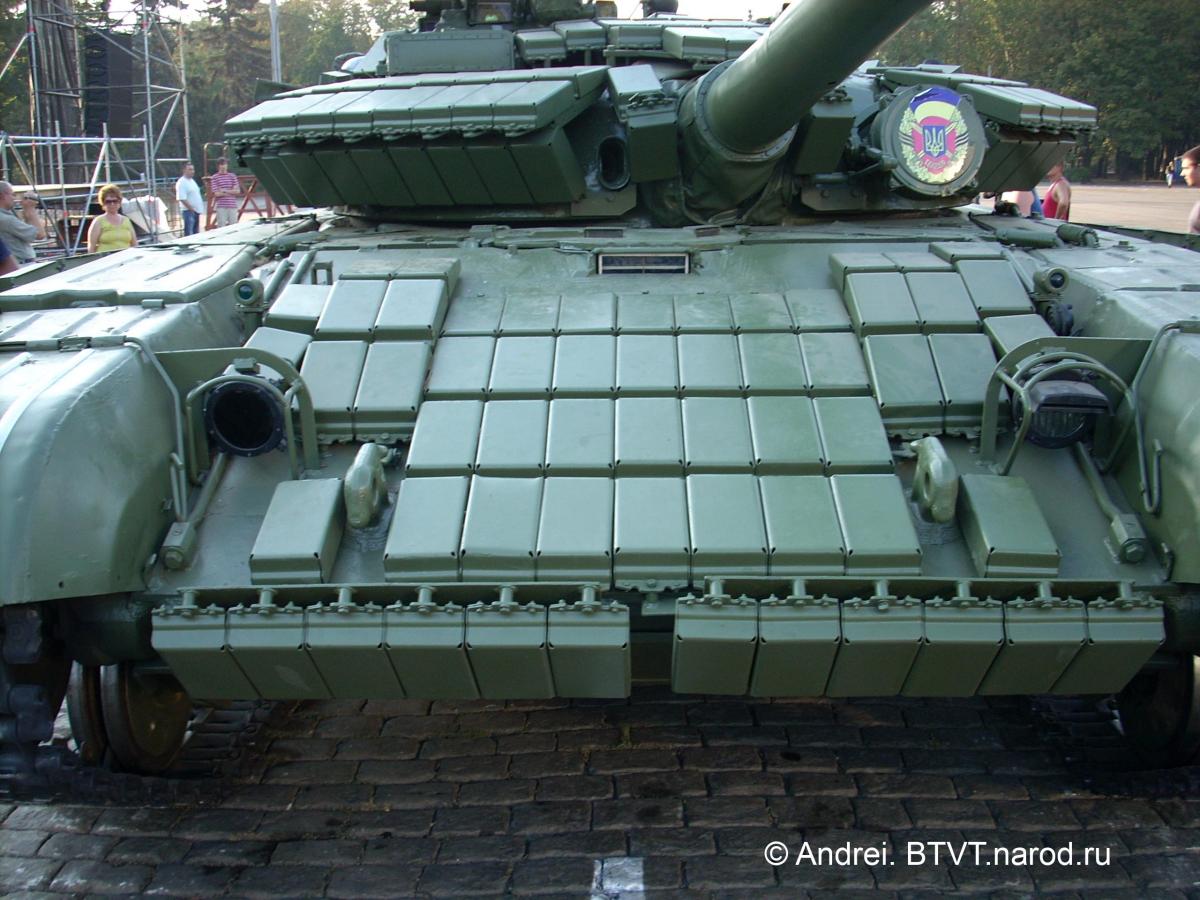

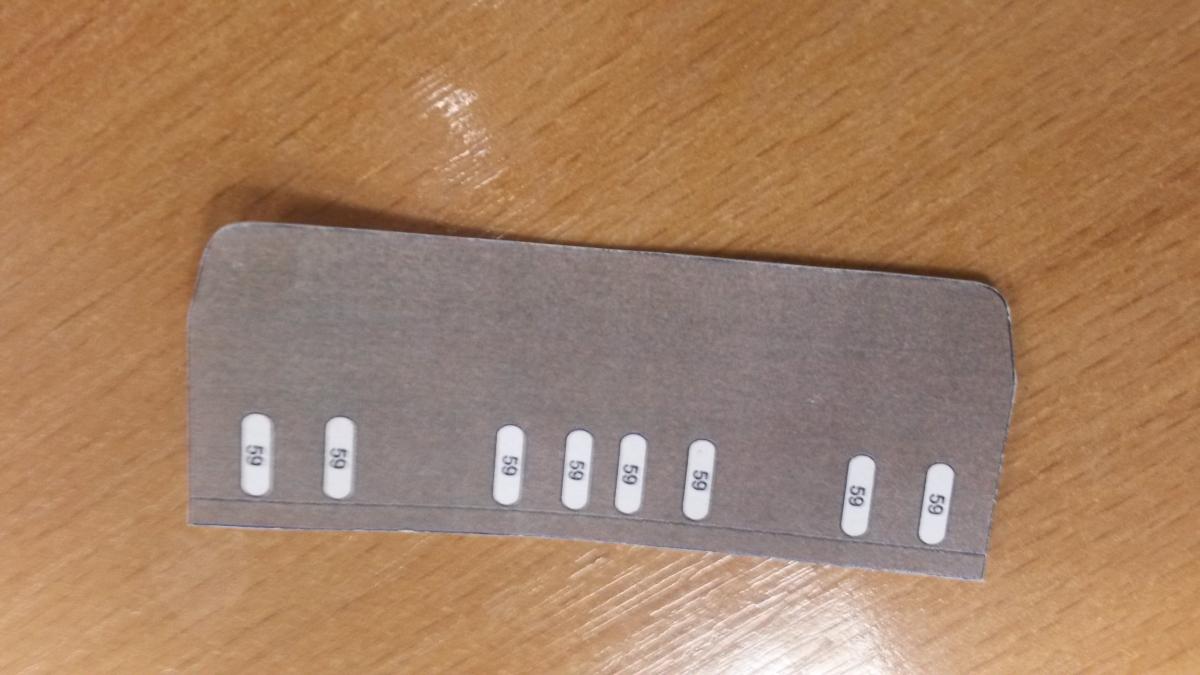

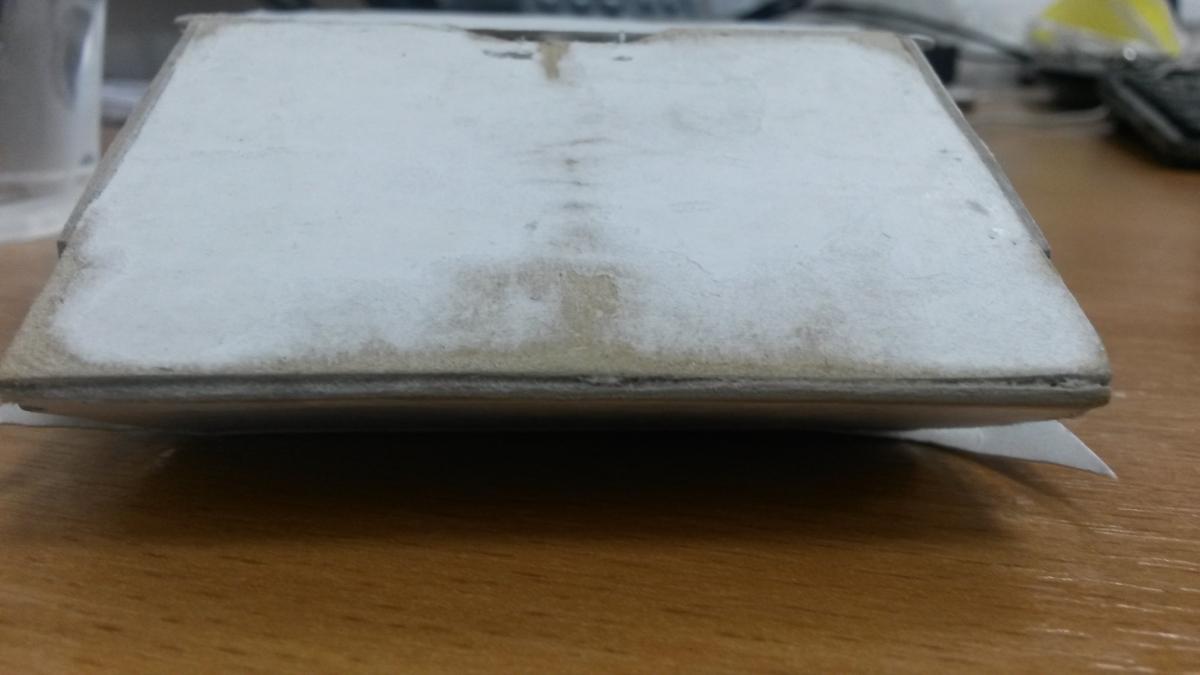

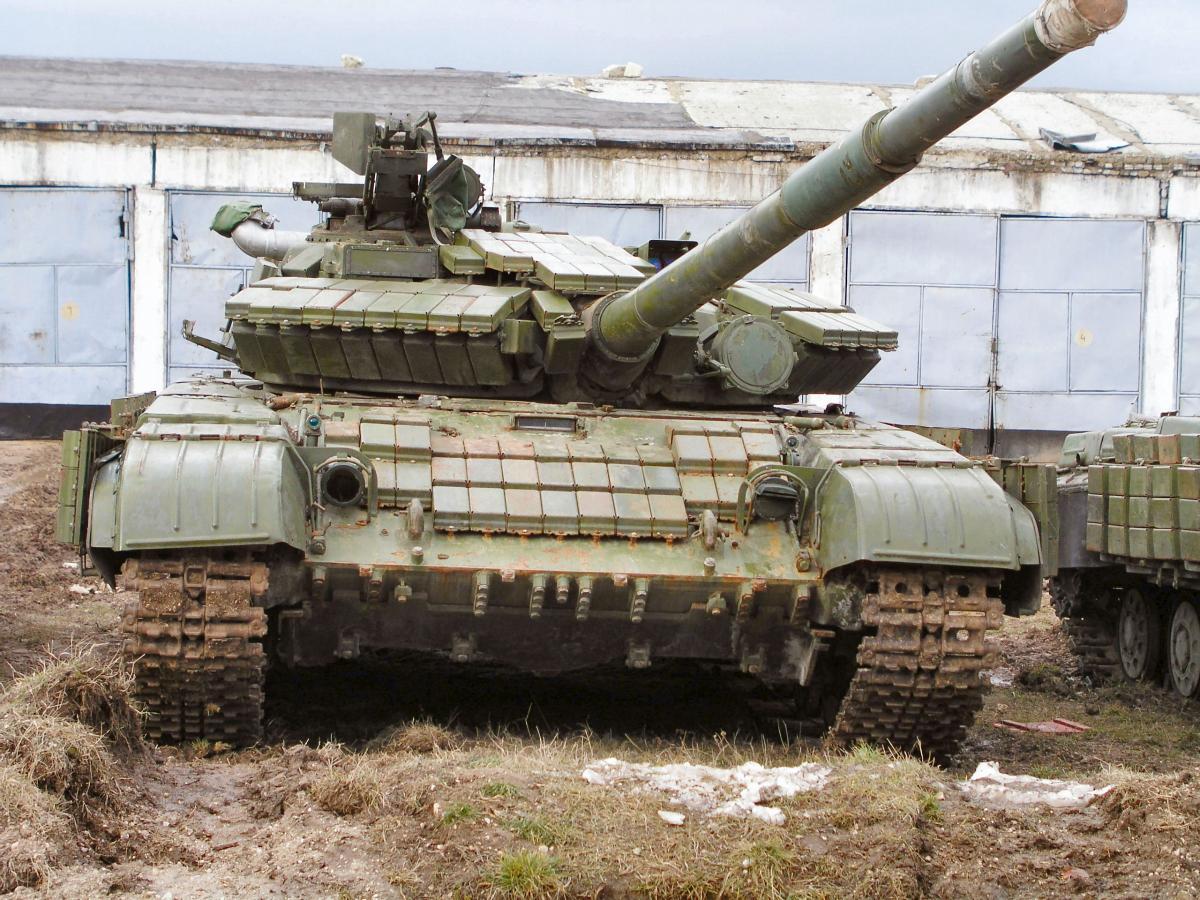

При сборке корпуса возникло одно недоразумение. Согласно чертежам Angraf передняя часть корпуса танка, в месте соединения ВЛД и НЛД должна быть тупой.

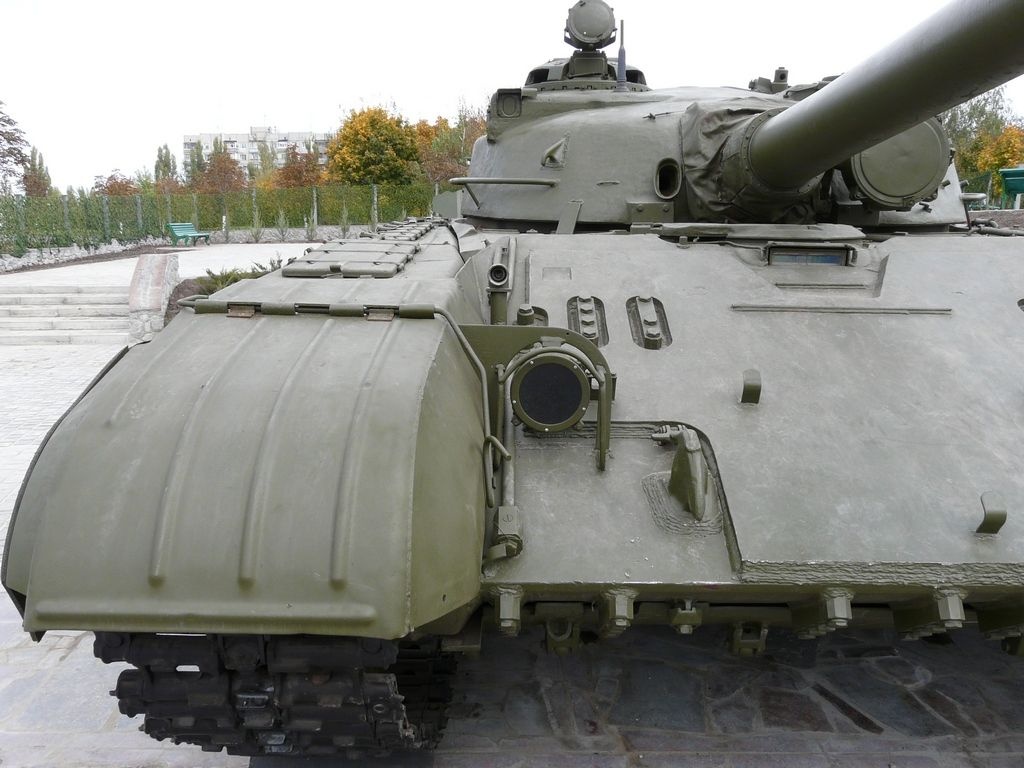

А согласно фотографиям различных моделей носовая часть острая.

Придется руководствоваться фотографиями прототипов.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-51798000-1509122463_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-22650200-1509122469_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-60082300-1509122480_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-44427400-1509122486_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-22828100-1509122522_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-09452700-1509122579_thumb.jpg



Итого, подводя итог тому что мы имеем и что мы хотим.

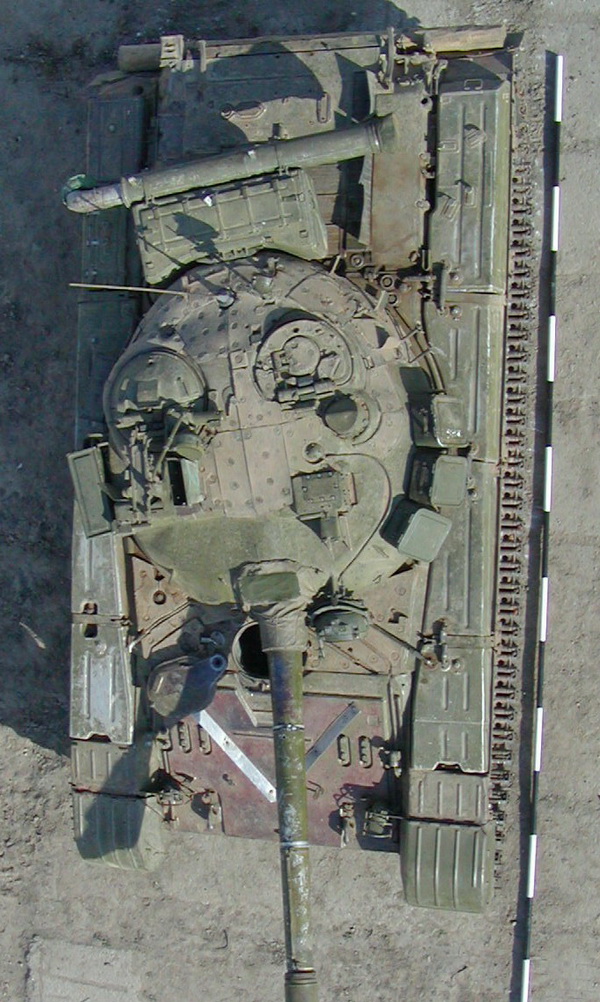

В результате планируется получит следующую модификацию Т-64А после кап.ремонта и модернизации по программе "Отражение/Отражаемость"

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-16679400-1509549433_thumb.jpg







Изменено 1 ноября, 2017 пользователем scrub

[BLOODDIK]



 удачной сборки, ждем финальные фото.

[anonym_Rk6KEroqgOEb]

Раз такая путаница, то советую придётся выбрать какую-то конкретную модификацию 64-ки и "плясать" от фотографий оригинальной машины.

[anonym_S0x4zwWwEzOw]

Судя по обложке, это Т-64Б и есть только доп листа на ВЛД нет.

Стоп. Впрочем это может быть Т 64А обр. 1981

[scrub]

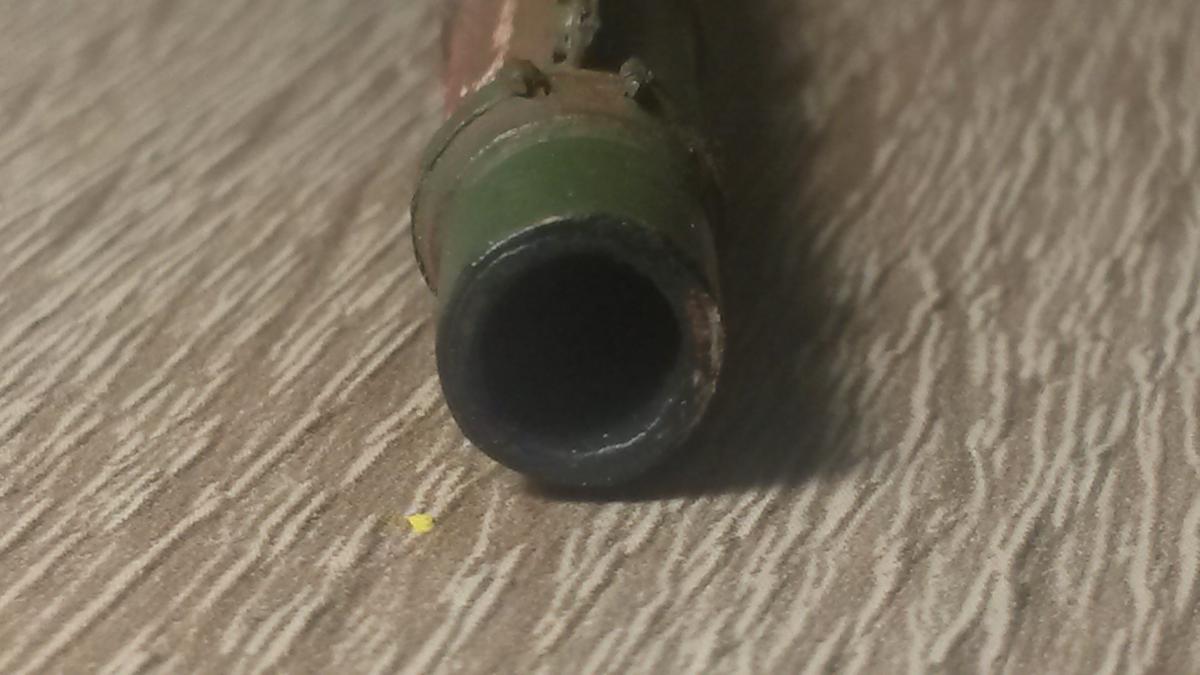

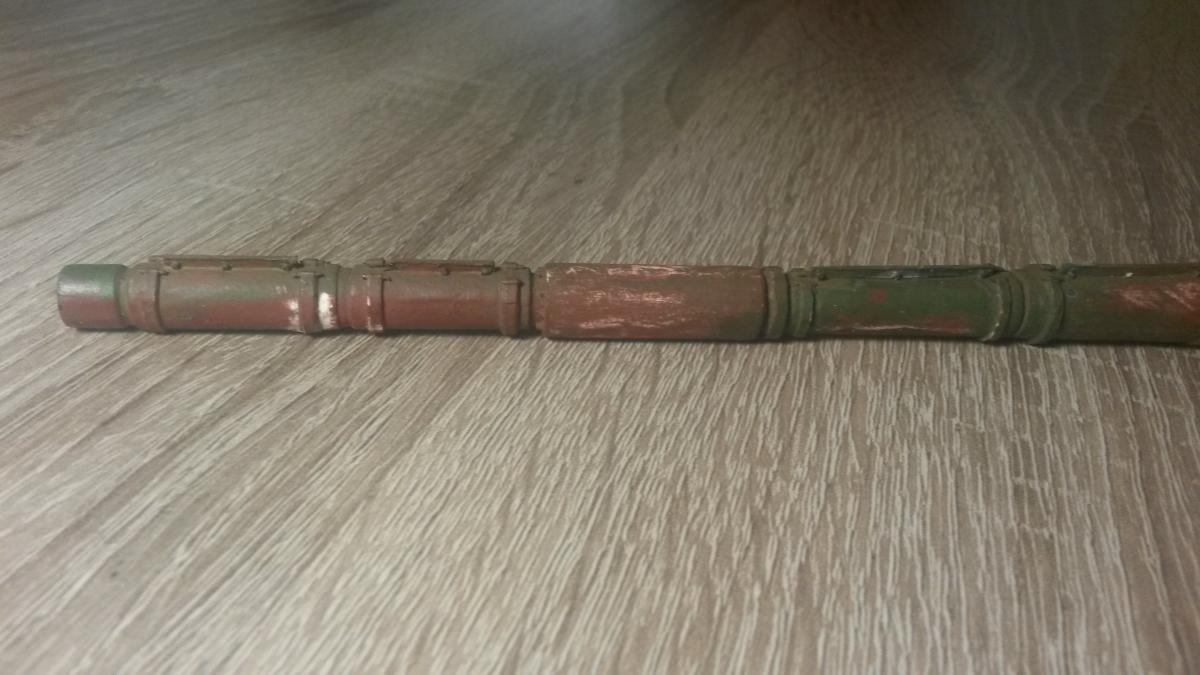

На выходных собрал ствол.

Не удержался и слегка загрунтовал. Краска от Т-72 осталась...)))

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-49465400-1509346551_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-51919500-1509346558_thumb.jpg

[BETEPAH_KOCMOCA_]

Как сходимость выкроек? вроде на онли-папире была сборка этого журнала.

[scrub]

30 Окт 2017 - 08:50 пользователь BETEPAH_KOCMOCA_ сказал:

Как сходимость выкроек? вроде на онли-папире была сборка этого журнала.



Скан именно оттуда.

Сходимость на 4. Есть некоторые проблемы.

[BETEPAH_KOCMOCA_]

Я прочитал на Наварине аннотацию, Дмитрий сетует на зубчики, пунктирные линии и склейки.Вот и думаю покупать или нет.За сборкой слежу.

[anonym_Rk6KEroqgOEb]

Бросаются в глаза скушенные кусачками края проволоки, попробуй их стачиват на бруске или отрезать проволоку ножницами по металлу, а ещё проволоку можно заменить толстой леской или чем то подобным, её вообще можно резать ножом.

[scrub]

30 Окт 2017 - 20:59 пользователь Janumax сказал:

Бросаются в глаза скушенные кусачками края проволоки, попробуй их стачиват на бруске или отрезать проволоку ножницами по металлу, а ещё проволоку можно заменить толстой леской или чем то подобным, её вообще можно резать ножом.

Переделаю. Сам не обратил бы внимания.

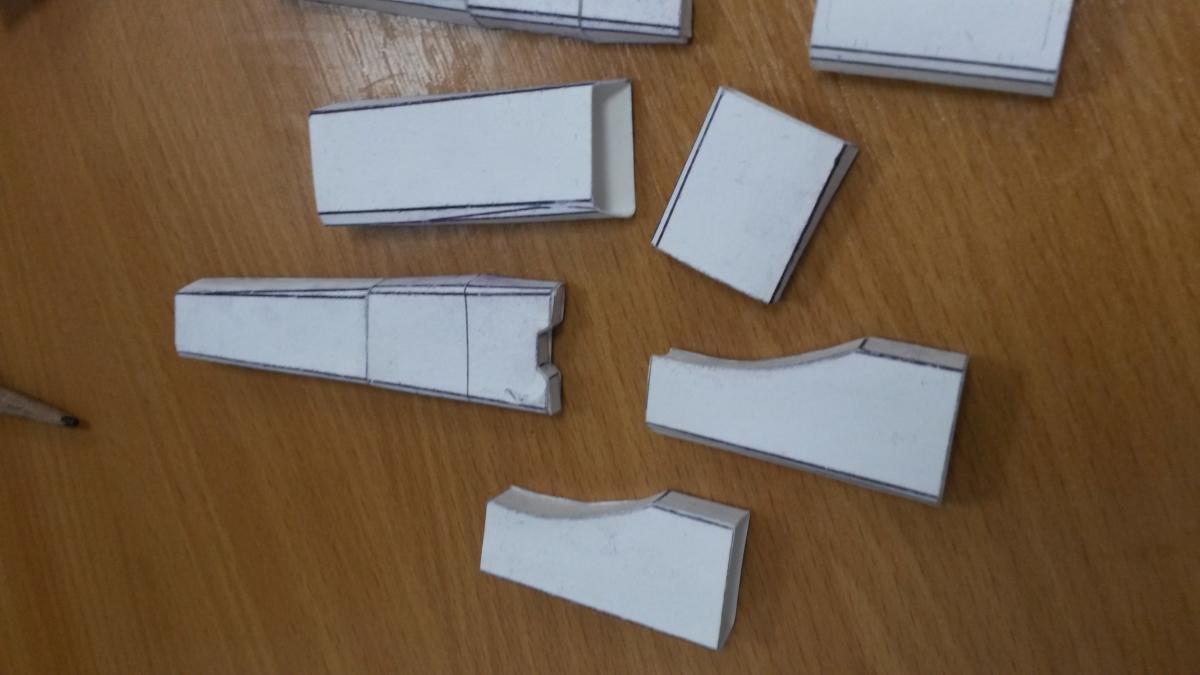

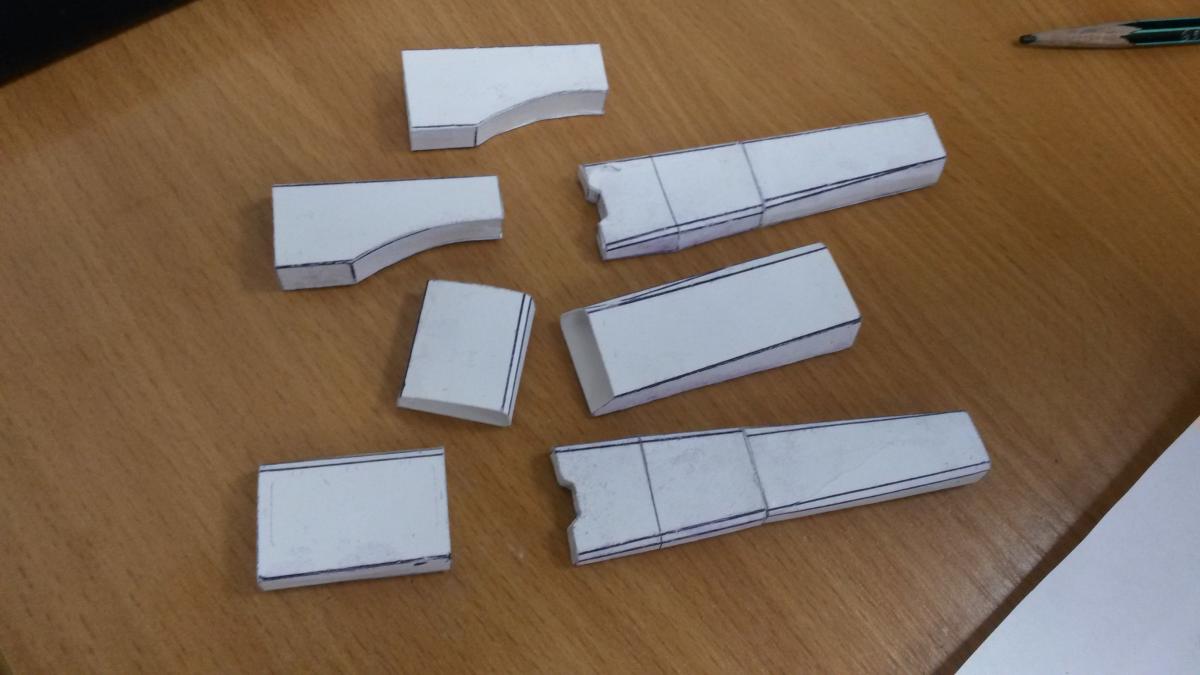

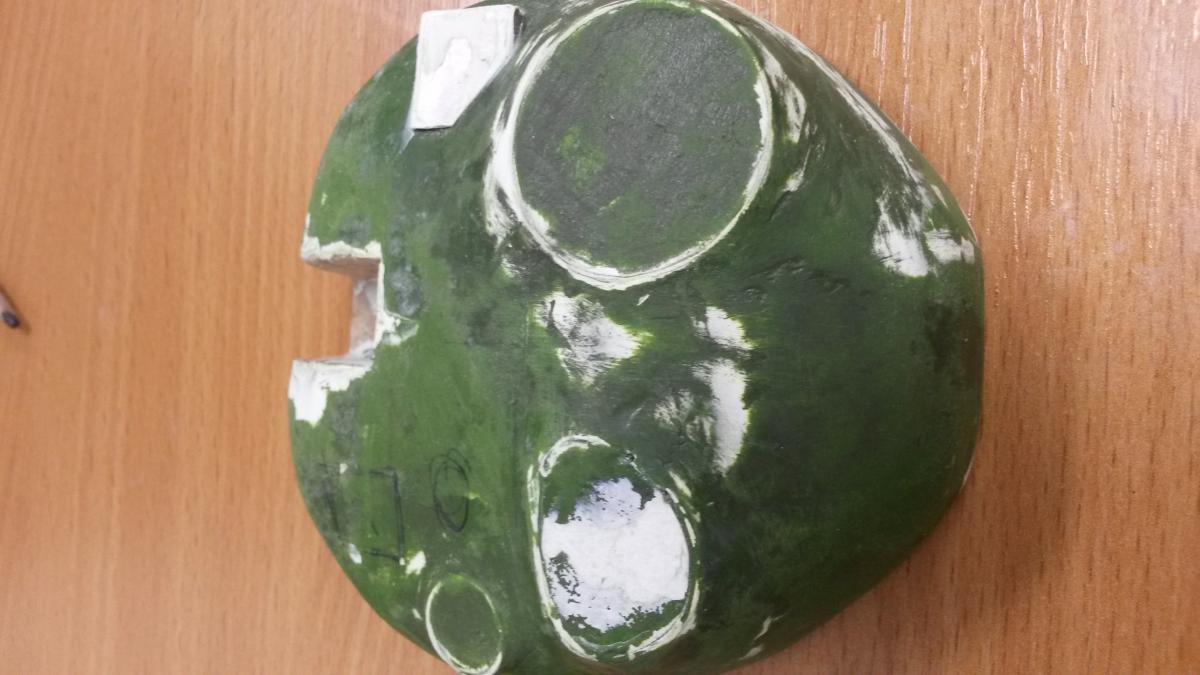

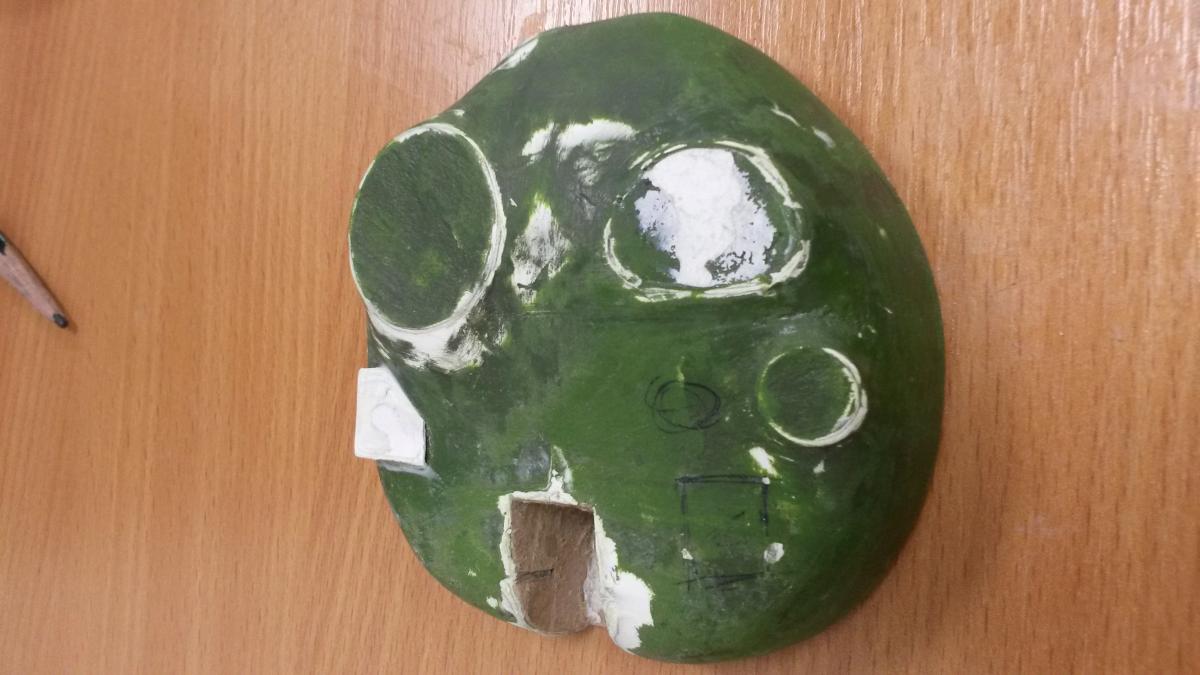

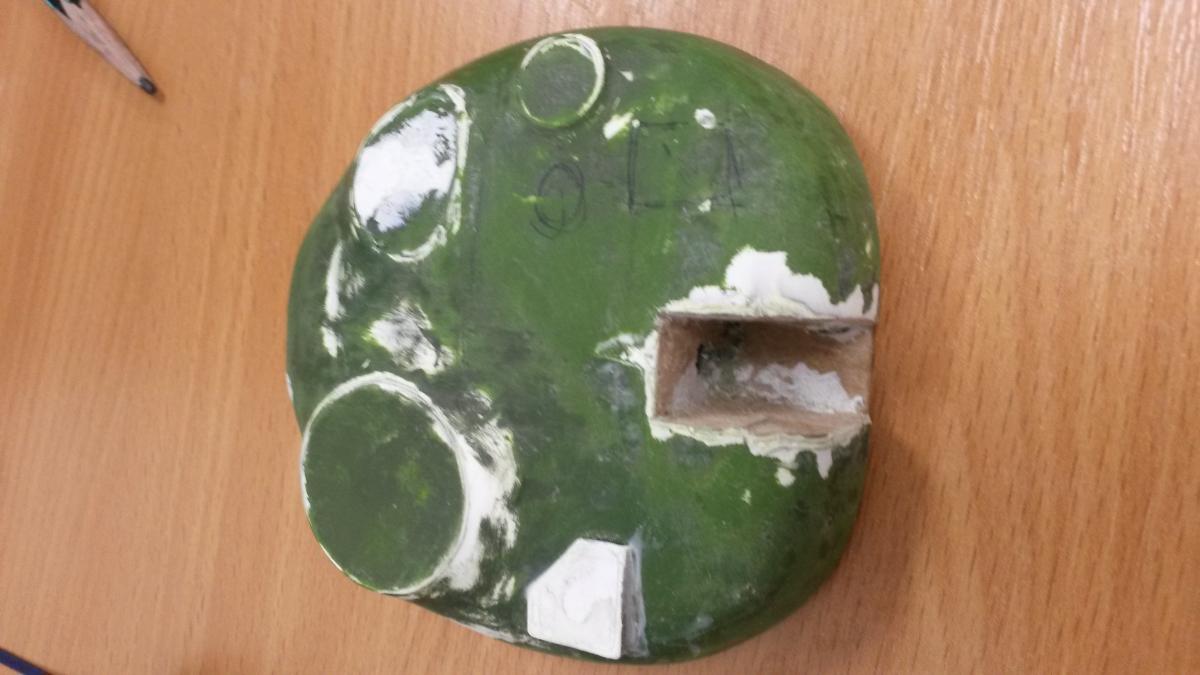

Каркасы баков и обшитая и грунтованная башня

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-93897500-1509456172_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-24474800-1509456179_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-64042200-1509456185_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-40029400-1509456191_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-97276000-1509456197_thumb.jpg

Изменено 31 октября, 2017 пользователем Vovch

[Parovoznik78]

Походу пьессы от оригинального журнала останется только образ. Модель под покраску?

[Lyolik_O]

27 окт 2017 - 15:50 пользователь scrub сказал:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-34454300-1509118306_thumb.jpg

 Издательством Angraf  модель позиционируется как Т-64 без модификаций, однако обложка говорит о модификации. Не берусь утверждать, но на обложке Т-64Б.

 Многие детали на чертежах издания относятся именно к Т-64, а не к Т-64Б или другой модификации.

Как видно на фото "чистый Т-64" выглядит не совсем как у Angraf, но даже на нем уже есть следы модификации в виде наваренной ВЛД.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_10_2017/post-3682209-0-85855000-1509119153_thumb.jpg

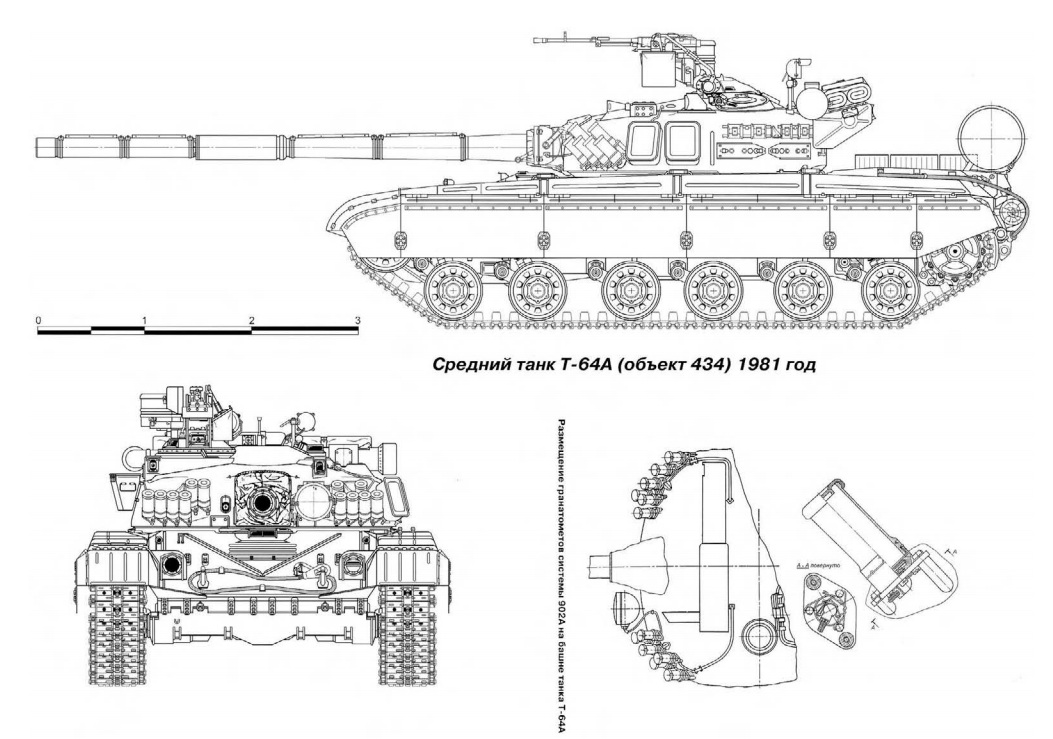

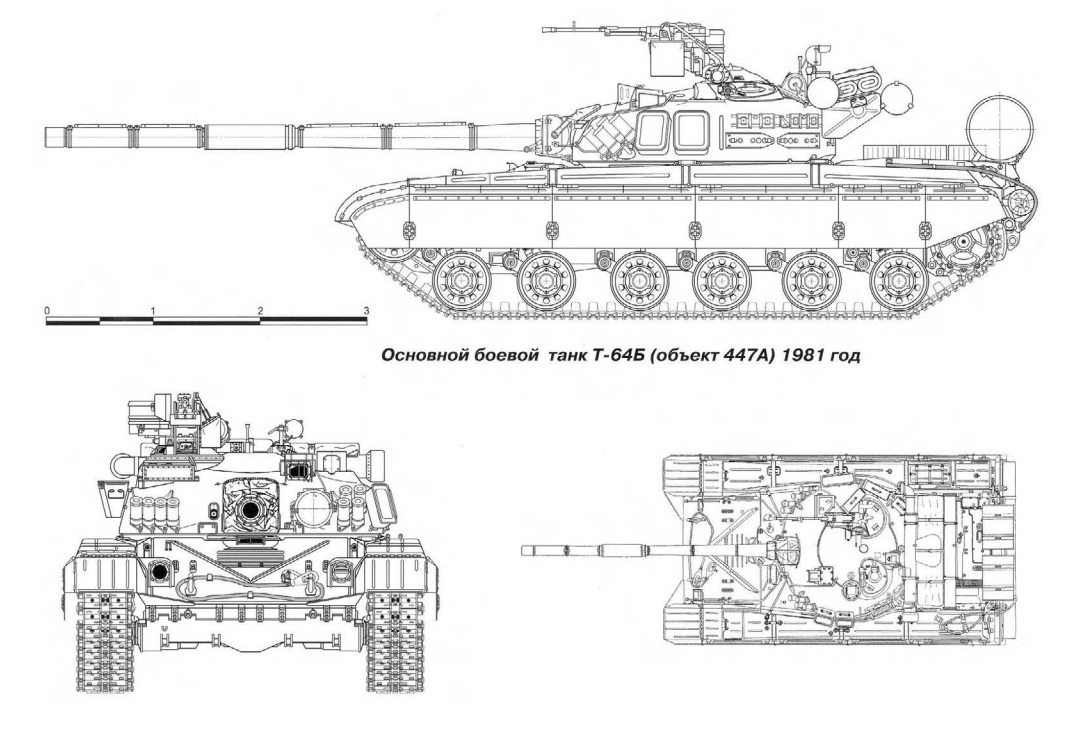

На самом деле узнать модификацию на обложке не так и сложно. Варианта два: Т-64А 1981 г. и Т-64Б-1981 г.

Отличаются эти две машины совсем немногим - у первого одна трубка ОПВТ над забашенным ящиком, у второго их две (перед ящиком и за ним), ну и дальномер перед люком командира. У "А" он с заметным визиром и прячется в характерный наплыв башни, у "Б" он образует уже отдельный блок, прикрытый спереди бронещитком. Глядя на количество "Туч" на левой щеке башни и размеру визира танкового прицела наводчика склоняюсь к варианту - Т-64Б.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-11427538-0-70008600-1509495014_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-11427538-0-90802500-1509495028_thumb.jpg

А вот на представленном вами втором фото это машина после капремонта 1979 года. На ВЛД наварена бронеплита. Орудие без термокожуха. Термокожухи введены с 1975 года, а с 1980 года отменены откидные бортовые противокумулятивные щитки и вводятся сплошные резино-металлические экраны. Предположу, что на снимке танк Т-64А 1969-74 годов выпуска, прошедший капремонт 1979 года.

Ну а насчет "чистого" Т-64, то пока в пластике не видел таковых. Да и этого первенца тоже можно разбить на три прототипа: "Объект 430" (есть в ВоТ), "Объект 432" и "Объект 432Р". У всех троих еще башня немного другая, чем у "Объекта 434" (он же в последствии Т-64А) и ленивцы особой формы. У Т-64А ленивцами стали те же опорные катки.

А по стройке, будем следить, интерес есть, так как к линейке  64-к я неравнодушен.

Изменено 1 ноября, 2017 пользователем Lyolik_O

[scrub]

31 окт 2017 - 18:11 пользователь Parovoznik78 сказал:

Походу пьессы от оригинального журнала останется только образ. Модель под покраску?



Да, изначально и планировалась покраска. А теперь, когда стало более менее понятно по модификации модели, тем более. конечный результат будет требовать покраски

По итогу в результате размышлений и предполагаемого объема доработок выбор пал на "гибрид". Фото прикрепил к 1 посту.

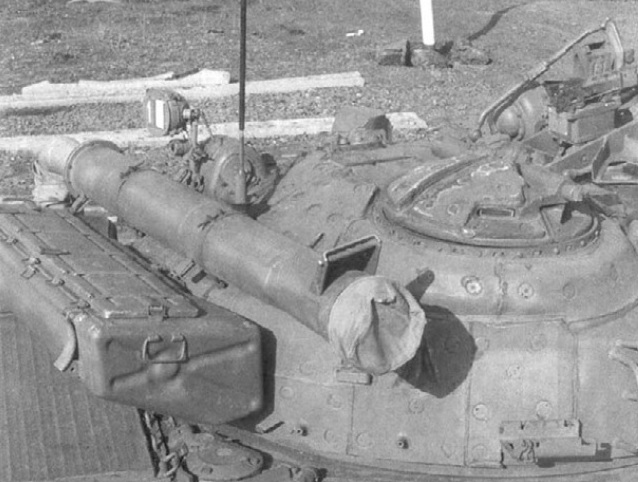

Описание к фото в интернете говорит что это Т-64А с установленным нейтронным надбоем на башню, модернизированной пушкой 2А46 в термокожухах, наваренной ВЛД.

Расположение средств контроля обстановки и прицеливания, кормовое оборудование, обвес башни и комплекты ЗИП, остались от Т-64А.

Редкая модификация.



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-16893900-1509813720_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-96206800-1509813727_thumb.jpg

Изменено 4 ноября, 2017 пользователем scrub

[BETEPAH_KOCMOCA_]

Интересно, а что сам разработчик думает о модификации модели.

И немного флуда;Lyolik_O,а эта модельhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-29761540-0-01283300-1509703605_thumb.jpgкакой модификации?я не нашёл подходящую.спасибо.

[mAverick_UT2k4]

Столько разговоров вокруг модификации. Что мешает выполнить предложенную модель качественно и со вкусом? А если хочется уменьшить интервал с матчастью,-для чего публикация исходника? Определился с моделью,- вперед! Модификация дело душевное



[scrub]

Итак продолжим.

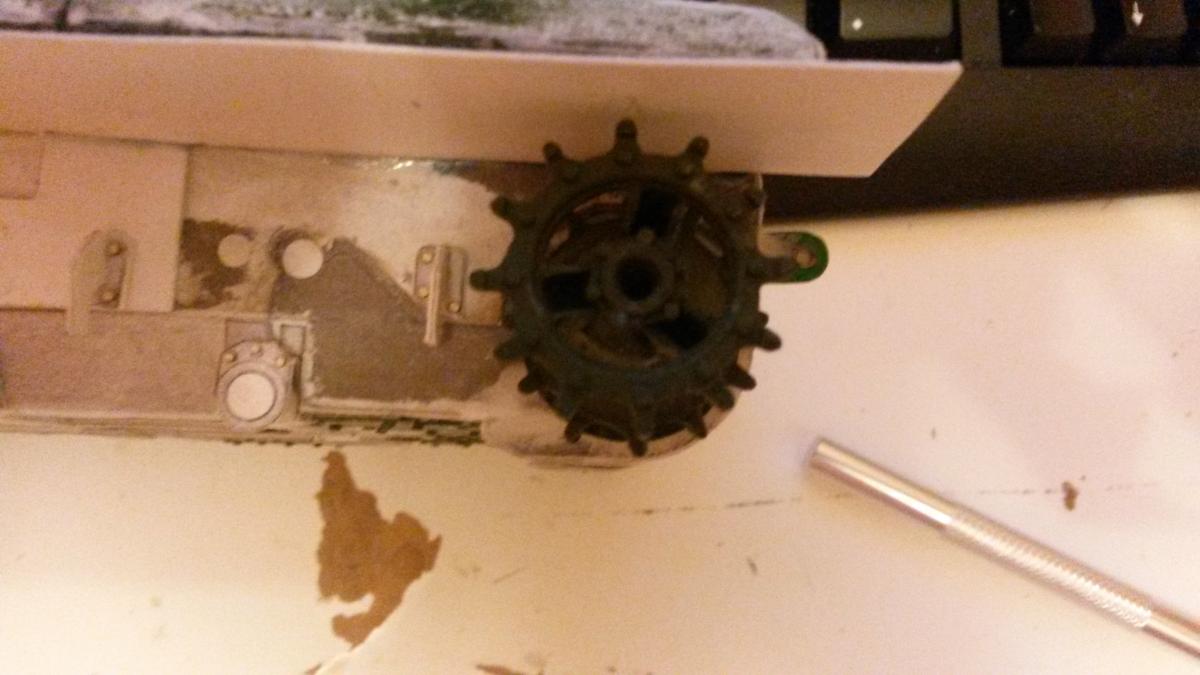

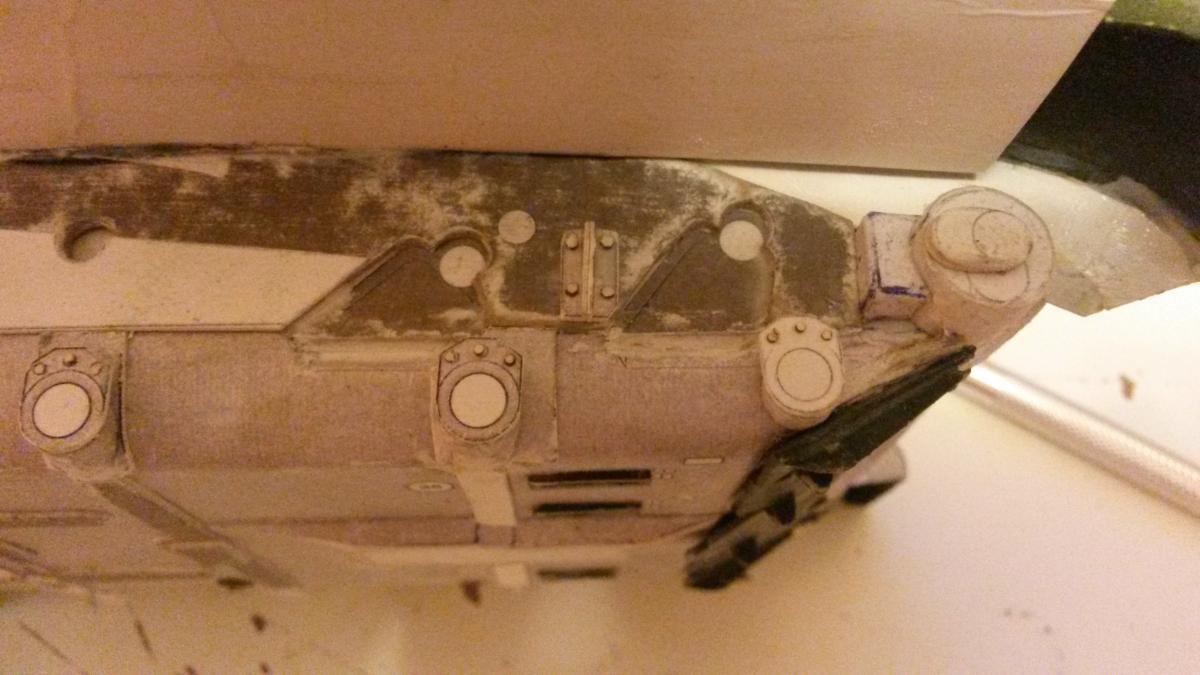

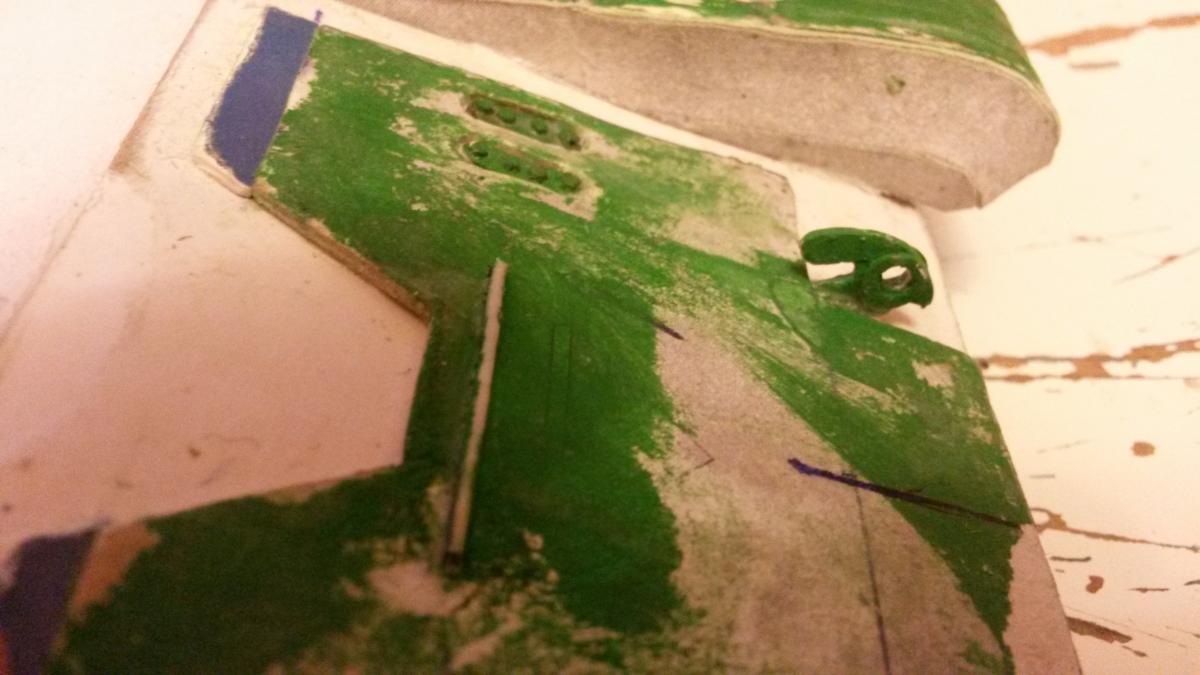

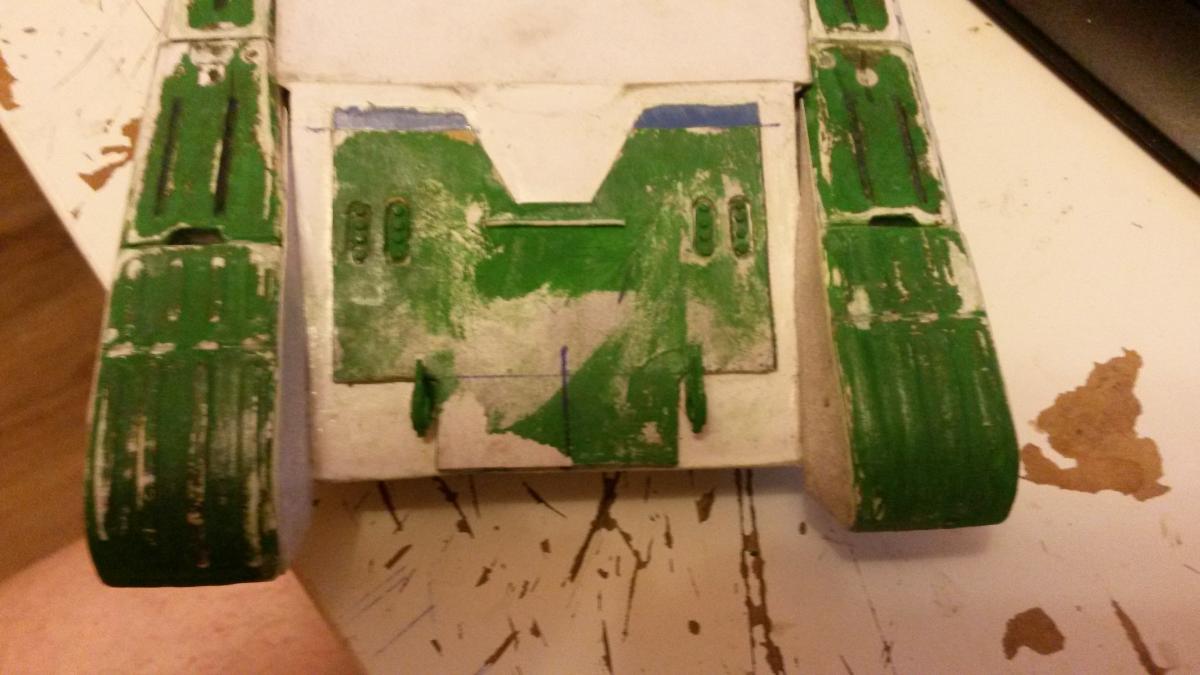

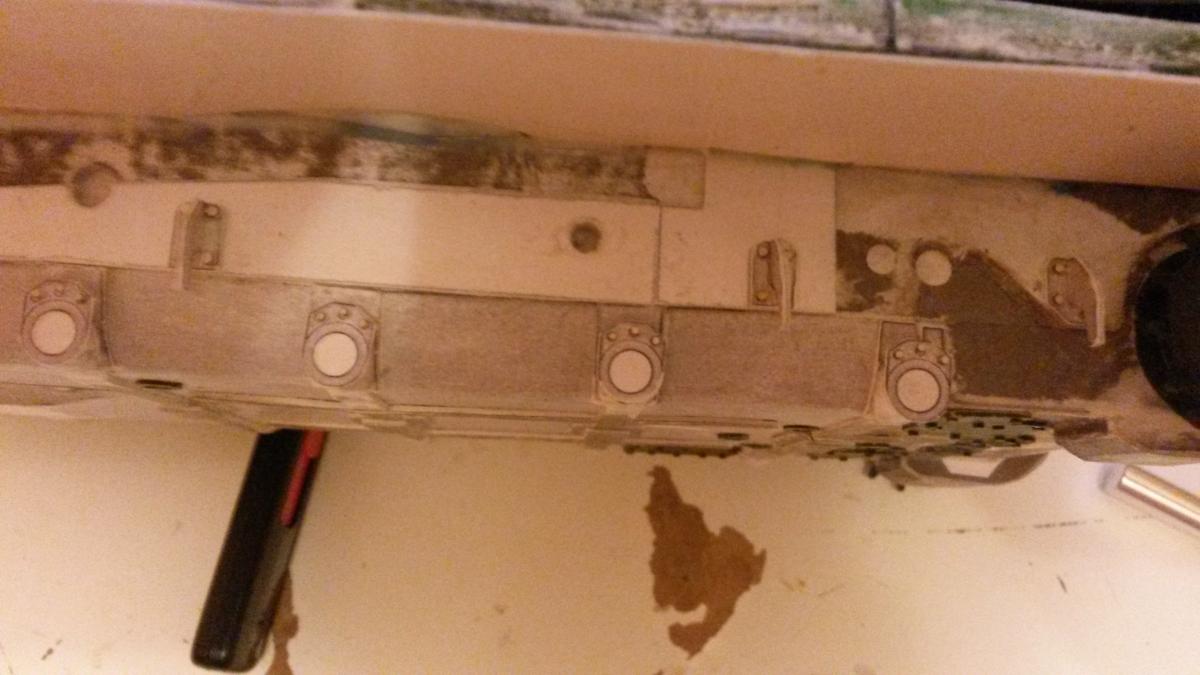

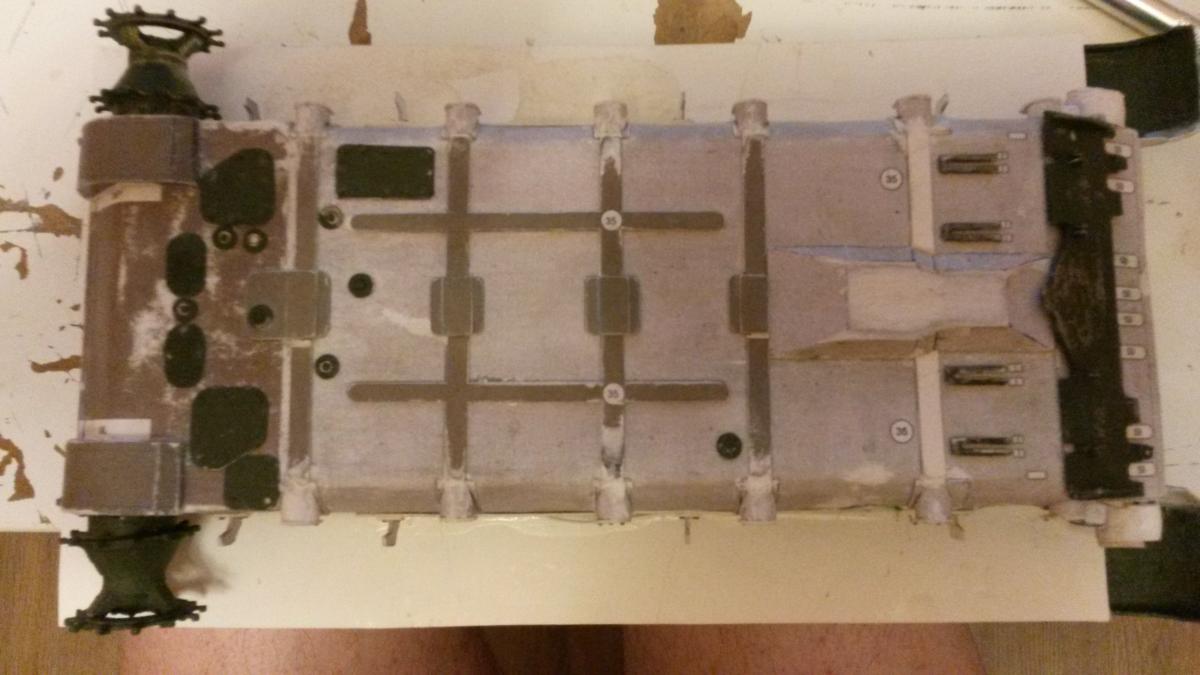

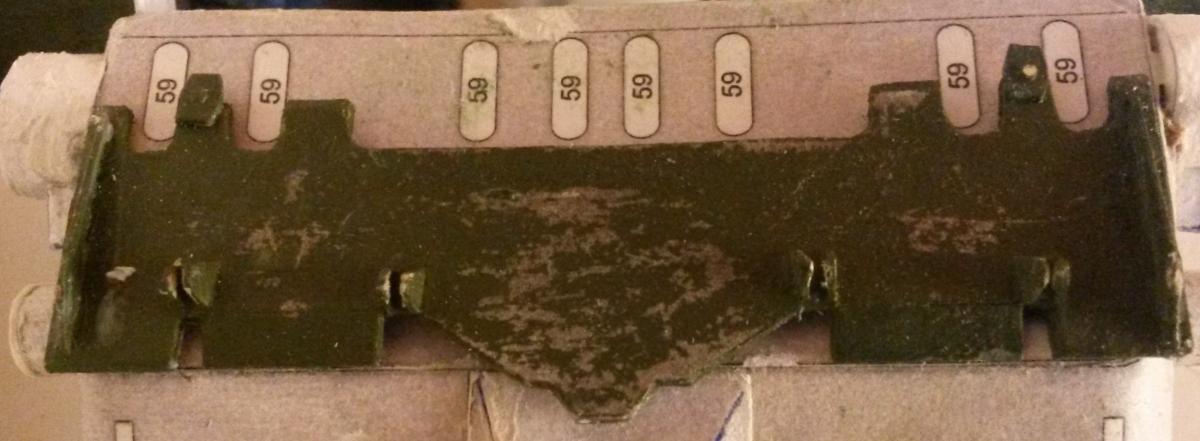

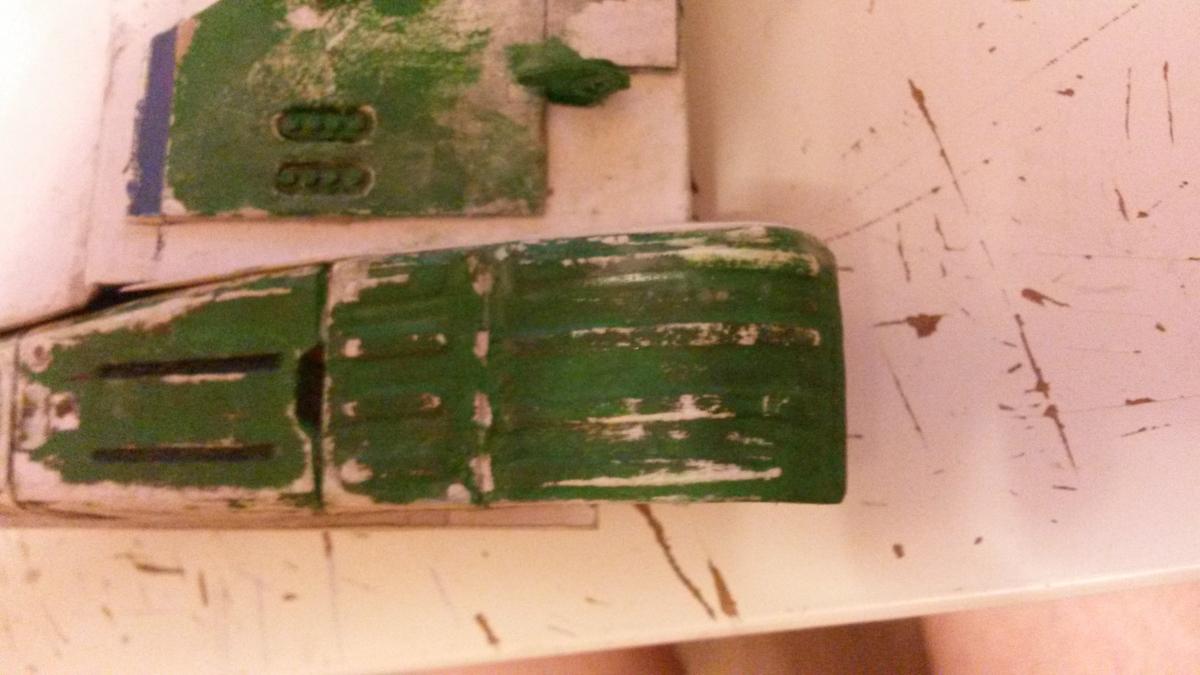

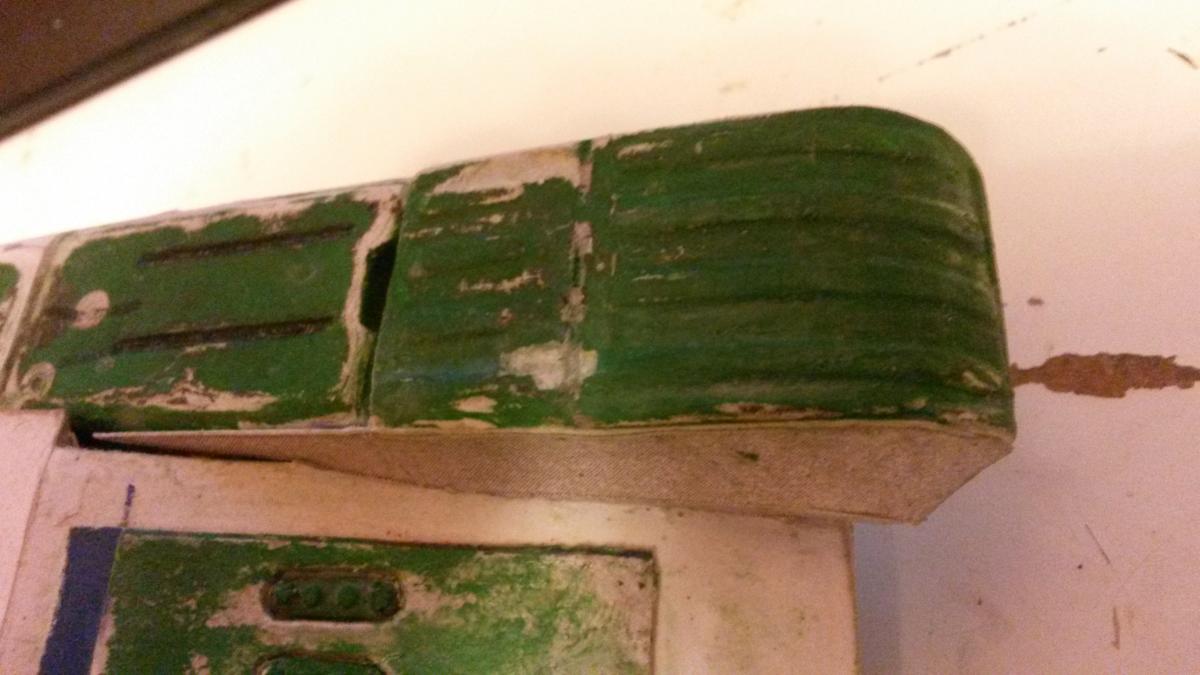

В свободное время собрал ВЛД, отвал, баки на надгусеничной полке, ведущие звезды, частично днище и передние грязевые щитки.

Добавил выштамповки на грязевые щитки и баки.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-93168300-1510566336_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-65155700-1510566405_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-79517000-1510566413_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-49881500-1510566425_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-92278600-1510566434_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-32049400-1510566443_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-15809600-1510566453_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-99966900-1510566460_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-99966900-1510566460_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2017/post-3682209-0-07752100-1510566487_thumb.jpg



ВЛД скорее всего буду переделывать. Не нравится как бонки вошли в вырезы бронелиста

Изменено 13 ноября, 2017 пользователем scrub

[mAverick_UT2k4]

Ничё не видать



[anonym_NjS3jIzJlitZ]

Ребята, а никого не смущает что в раскройках указан год выпуска. 1981. Вот и все "нестыковки". Модель полностью соответствует танку 81года. Сравнил в фотоальбоме отца,который и служил на этом танке

[scrub]

Уважаемы коллеги, товарищи!

Поздравляю всех с наступившим Новым 2018 годом, всем здоровья, удачи и взаимопонимания))!!!

Как показала практика, блогер из меня ни какой -  то времени нет, то  фотографировать забываю.

Но перед долгожданным Новым 2018 годом у меня случилось еще одно приятное событие - сменил место жительства и переехал в свое собственное жилье.

Во время переезда и другими приятными и менее приятными хлопотами связанными с ним, часть готовых изделий к модели была утрачена, а то что было готово было сильно повреждена.

Анализ повреждений показал, что восстанавливать смысла особого нет, проще сделать заново.

В силу длительных новогодних каникул, часть деталей была собрана заново.

Ниже будет краткий отчет о том, что было сделано за это время.

Прошу строго не судить за качество фото.

Заранее всем спасибо за комментарии.

[scrub]

Раскрой и сборка каркаса

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2018/post-3682209-0-16932700-1516008590_thumb.jpg





http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2018/post-3682209-0-25623000-1516008638_thumb.jpg



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_01_2018/post-3682209-0-76731900-1516008667_thumb.jpg
