Доброго времени суток!

Хочу собрать модель паровоза бр 52 выпуска 43 года, Skoda Pilsen

Постараюсь максимально проработать видимые части.

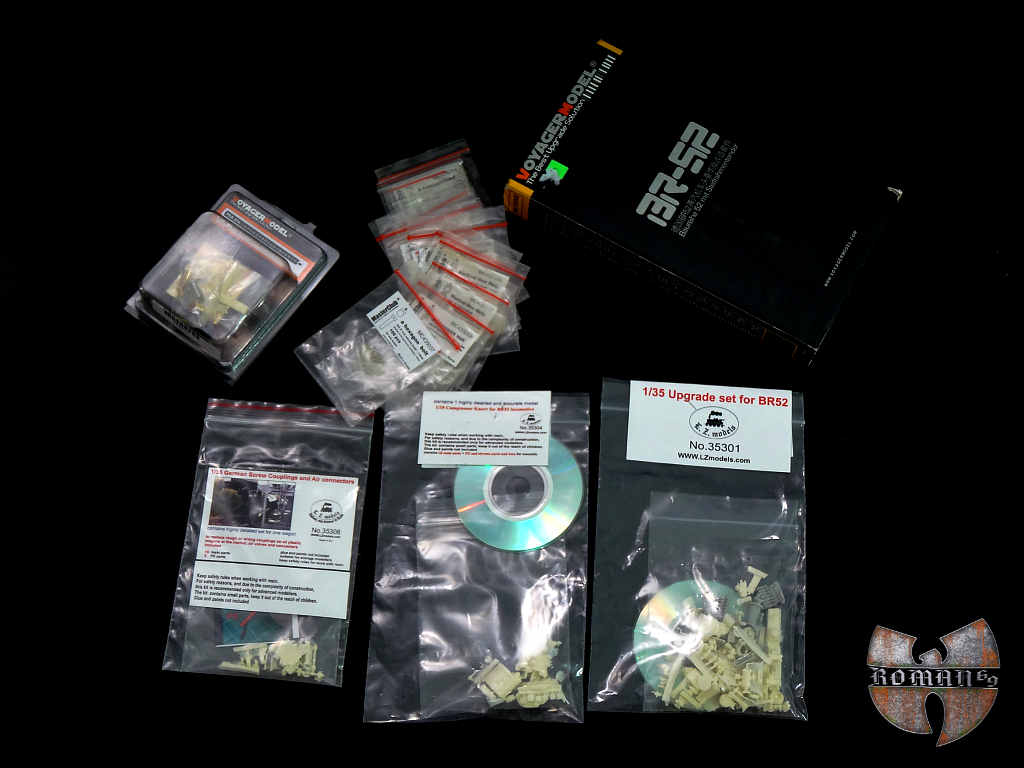

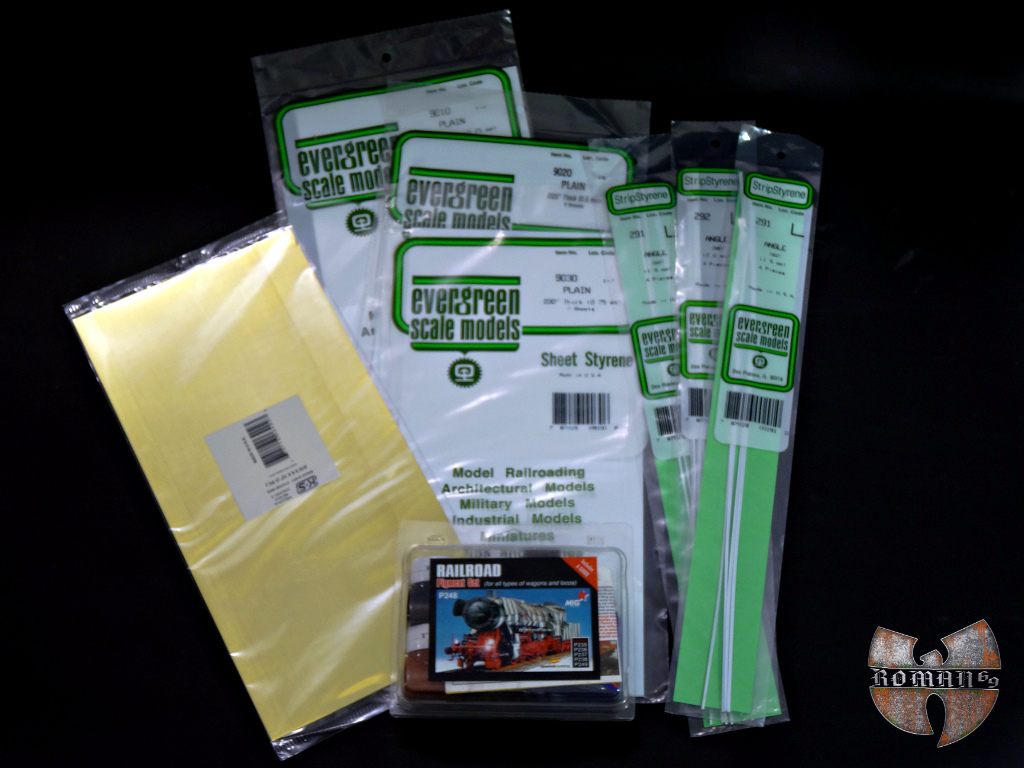

Приобретено множество дополнений и различных аксессуаров, по мере стройки допы будут докупаться...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-17874800-1460837535_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-91642500-1460837594_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-18252500-1460837478_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-82150500-1460837487_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-66190500-1460837496_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-66137800-1460837506_thumb.jpg

[kr3ator]

запчастей и правда куча!



[electro6969]

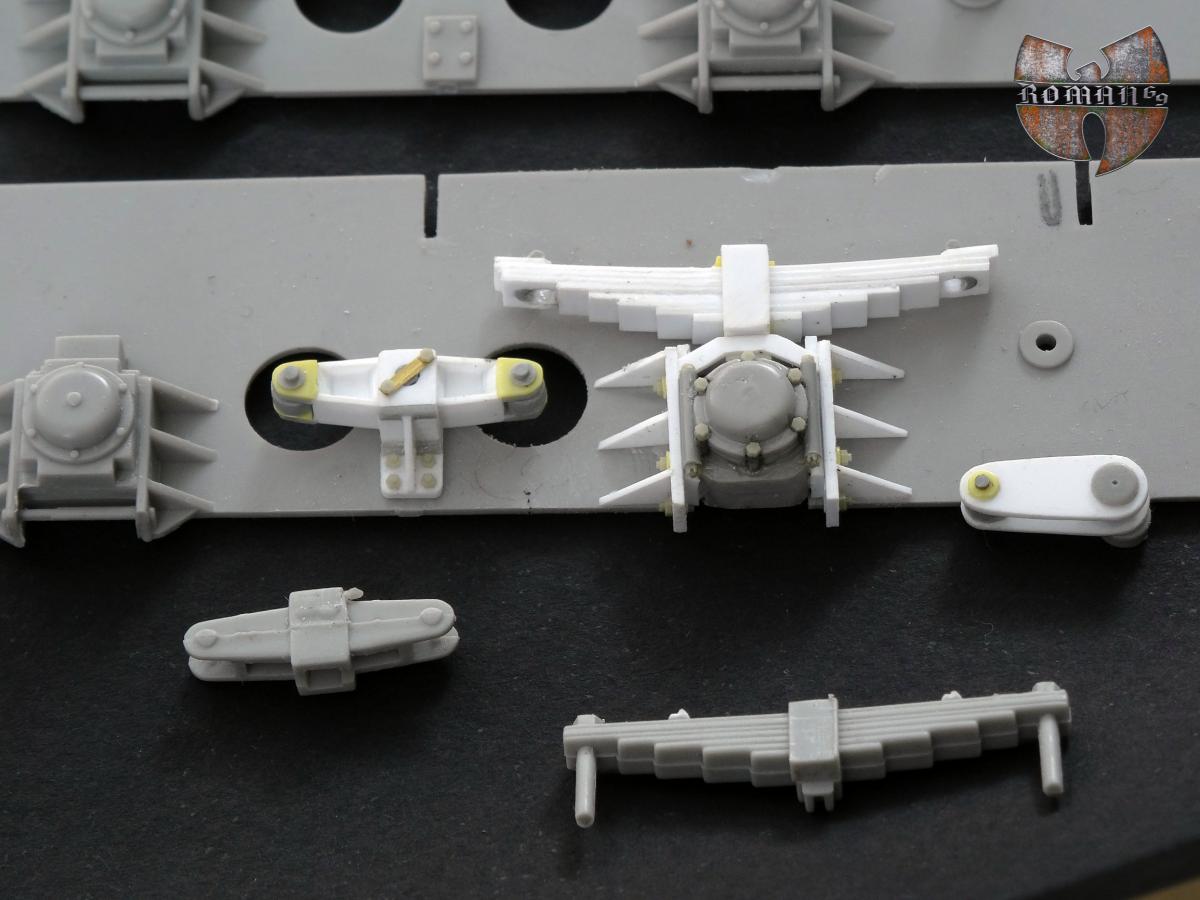

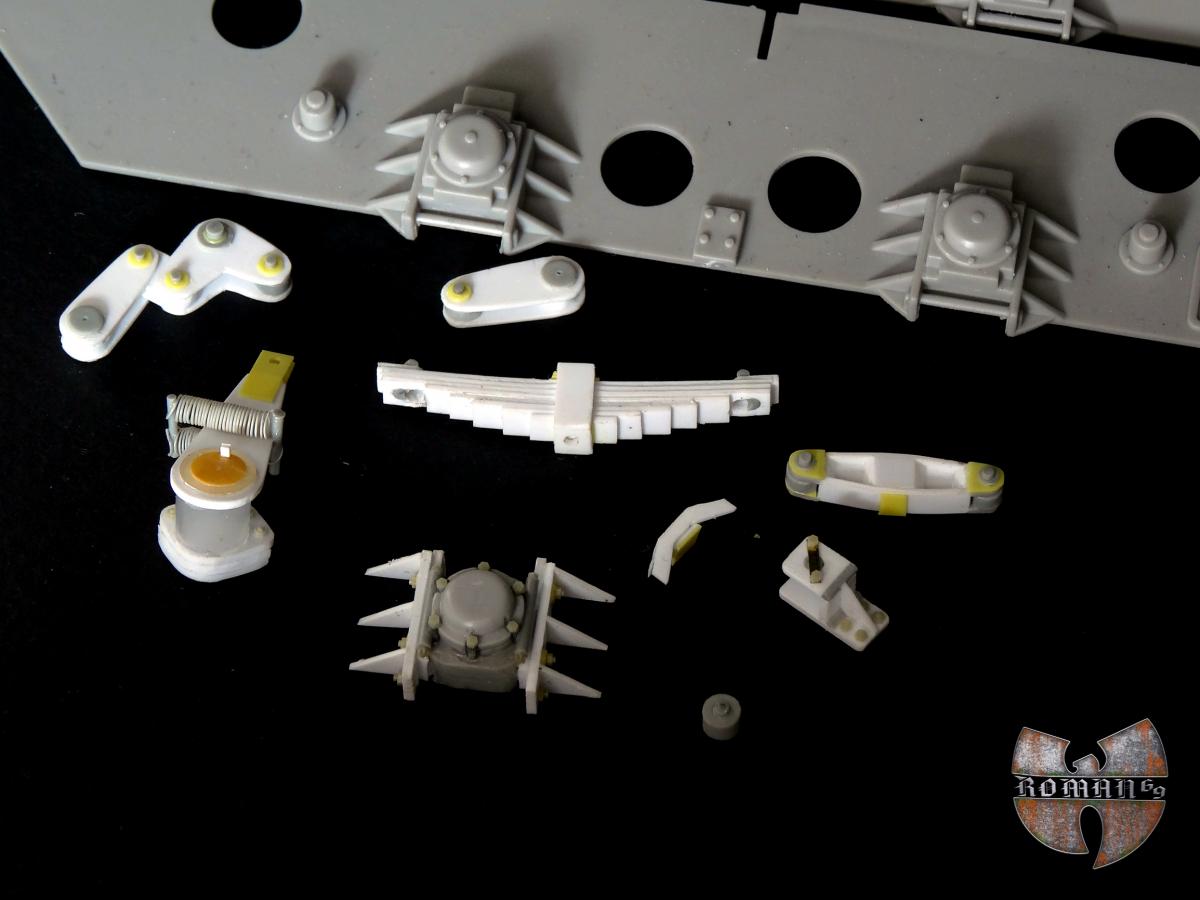

На данный момент изготавливаю детали рамы тендера, добавлен недостающий лист рессоры, а так же сделан прогиб всех пластин,исправлен буксовый узел...доработаны другие детали, некоторые из которых трумпетер вообще забыл сделать

В дальнейшем все элементы отольются из смолы...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-39137400-1460880464_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-95835900-1460880473_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-43990200-1460880491_thumb.jpg

[kr3ator]

белые элементы изготовлены самостоятельно или это из отдельных китов?

[Byter2010]

Удачи в запиле. Паровозостроение - это круто.

[electro6969]

17 Апр 2016 - 15:03 пользователь kr3ator сказал:

белые элементы изготовлены самостоятельно или это из отдельных китов?



белые детали самодельные...

17 Апр 2016 - 15:26 пользователь Byter2010 сказал:

Удачи в запиле. Паровозостроение - это круто.

спасибо

17 Апр 2016 - 15:55 пользователь OcCre сказал:

Признайся, ты тоже участвуешь в данном заговоре...



неа)))))

[electro6969]

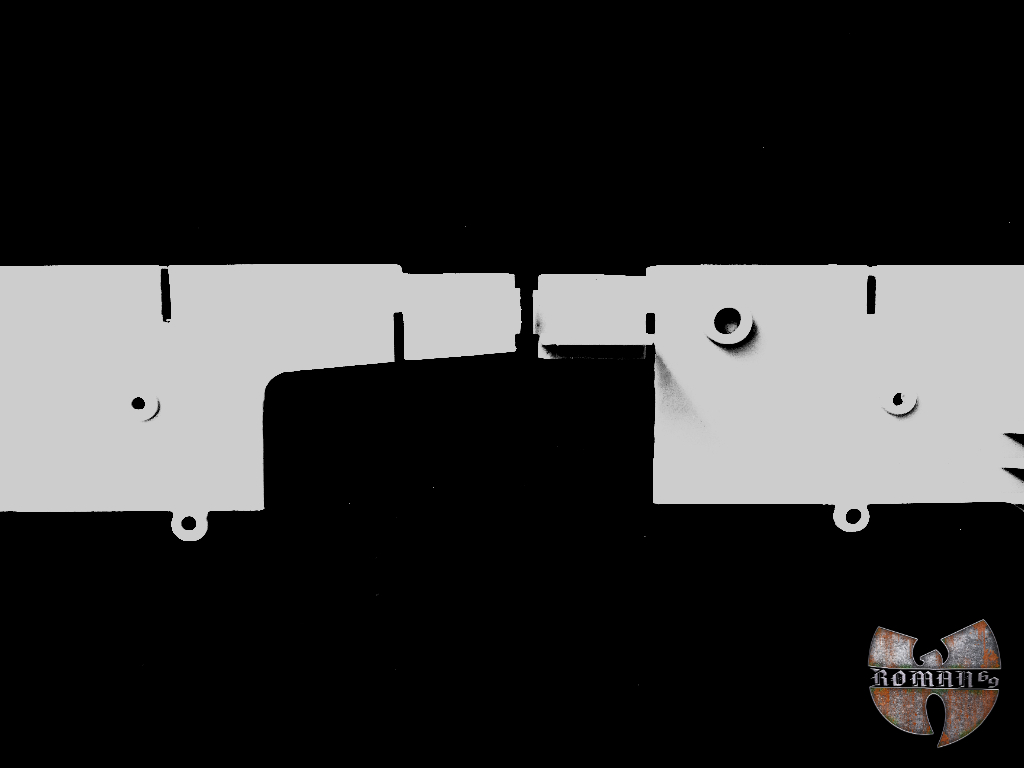

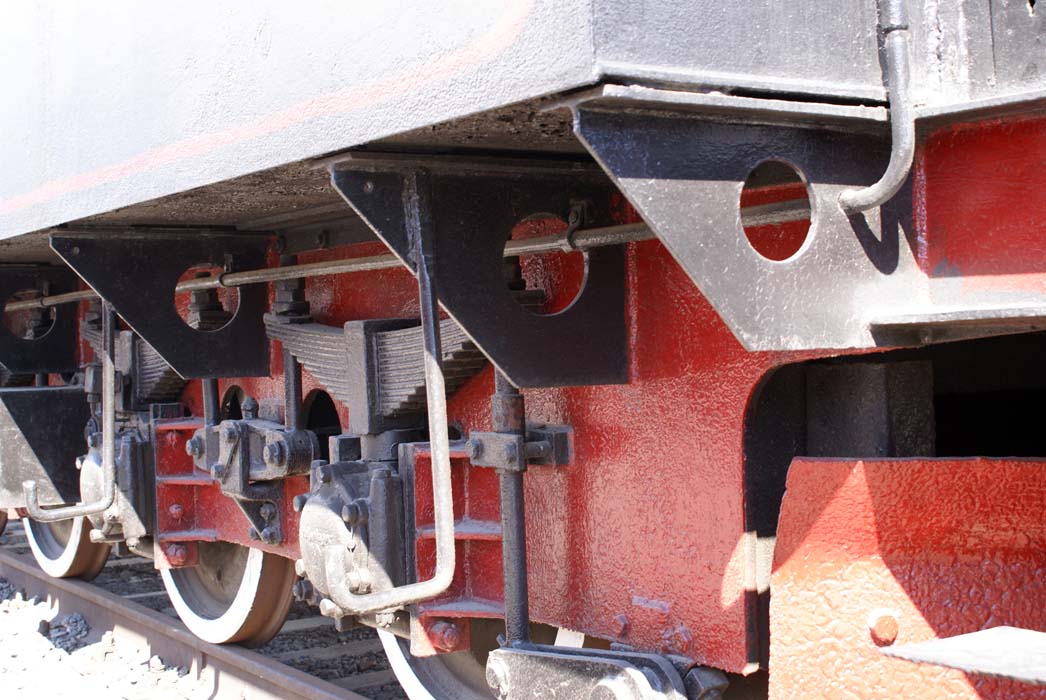

изменил заднюю часть рамы(срезал лишний пластик)

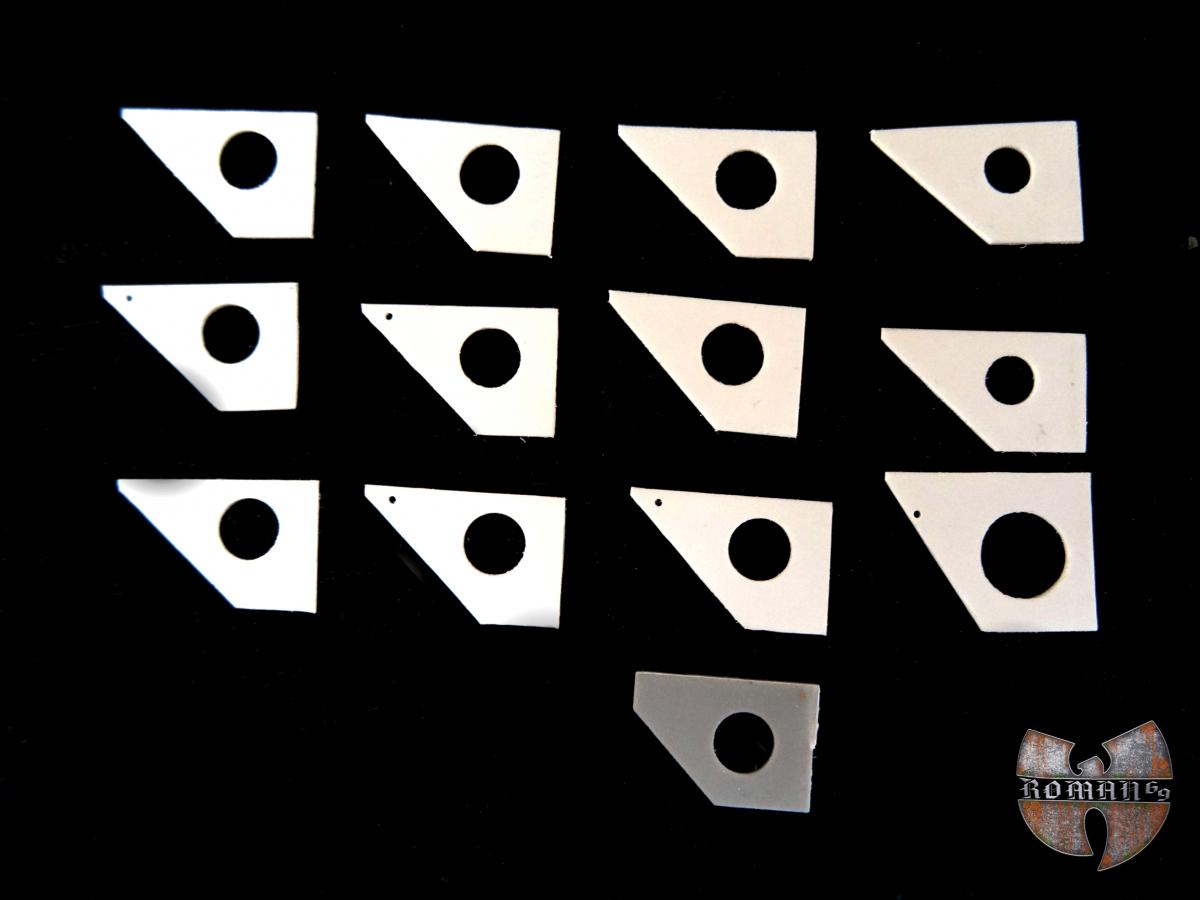

вырезал новые косые поперечины некоторые разного размера , трумпетер сделал все одинаковые и все неверные

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-77509300-1461089791_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-50216800-1461089807_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-47376800-1461089919_thumb.jpg

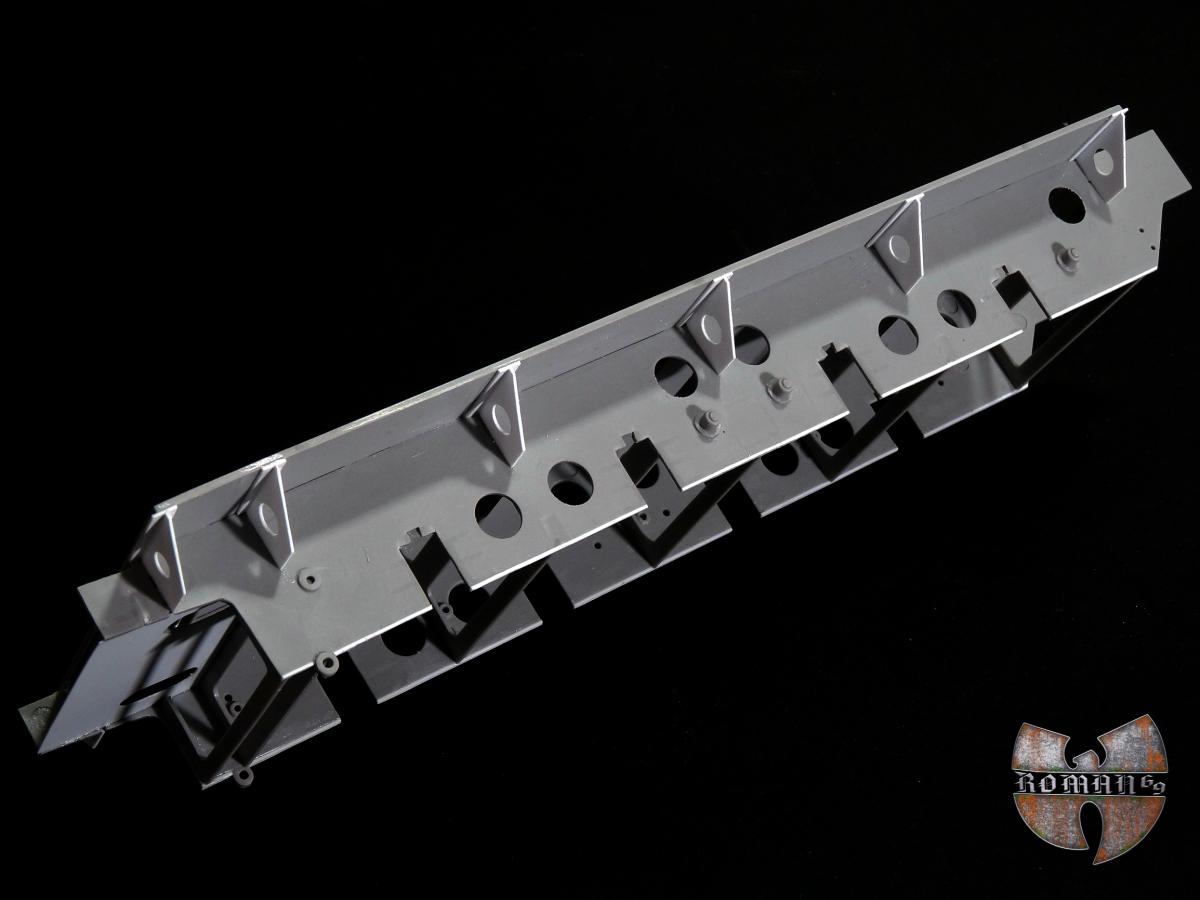

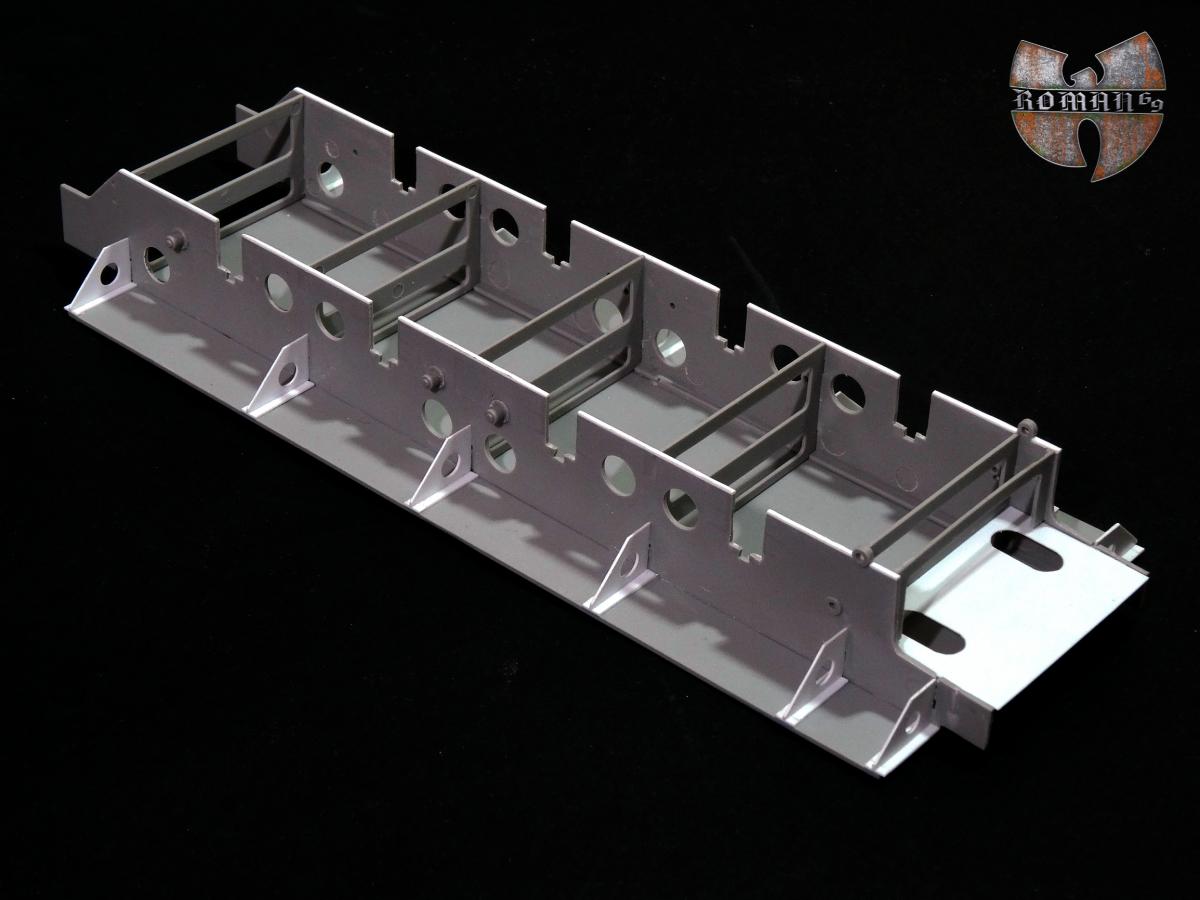

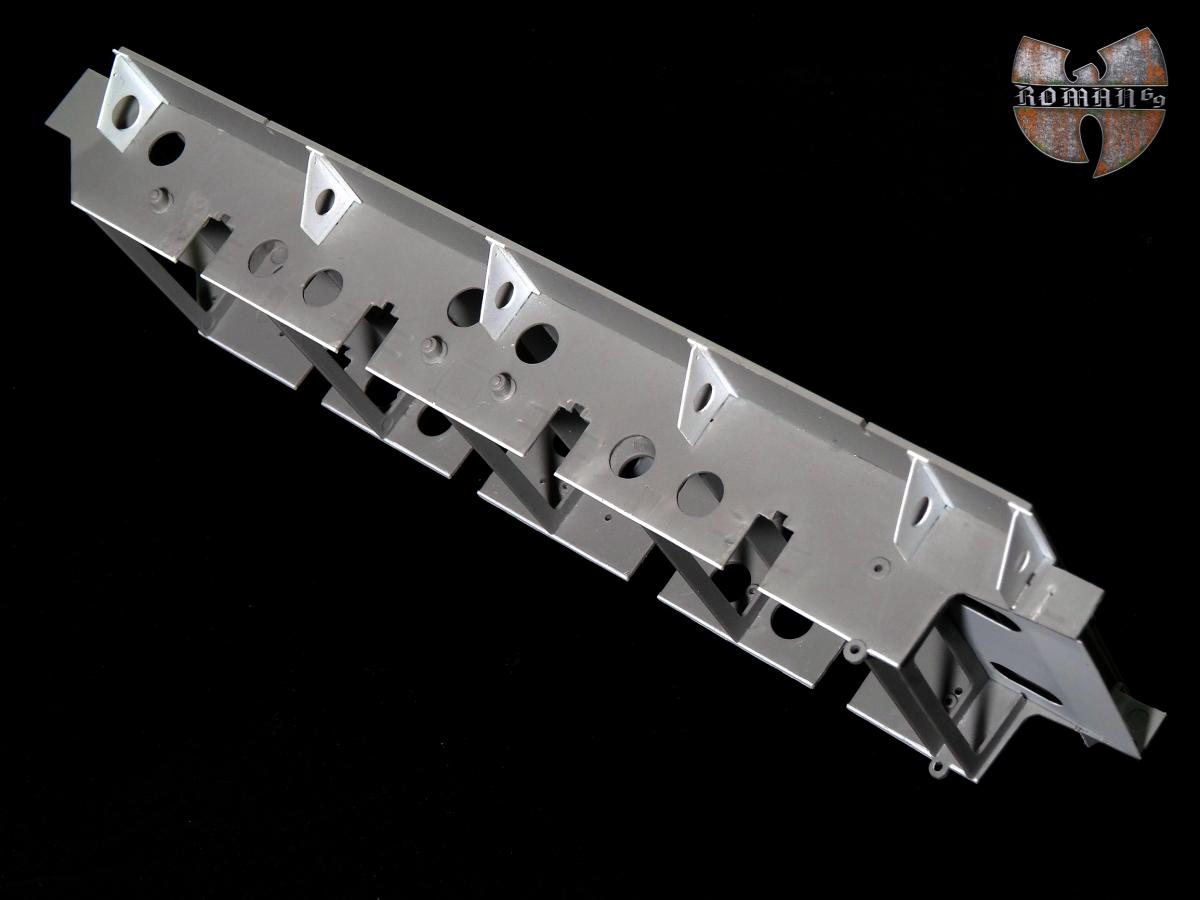

собрал частично раму.....
наростил снизу пластик...0.5мм
срезал все лишнее
сместил некоторые треугольные опоры, согласно фотографии
начал проработку задней части
сделал пластины сверху треугольных деталей из пластика 0.5мм
сдвинул на 2мм вперед настил рамы

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-16937500-1461089948_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-93521500-1461089958_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-03038500-1461089972_thumb.jpg

[electro6969]

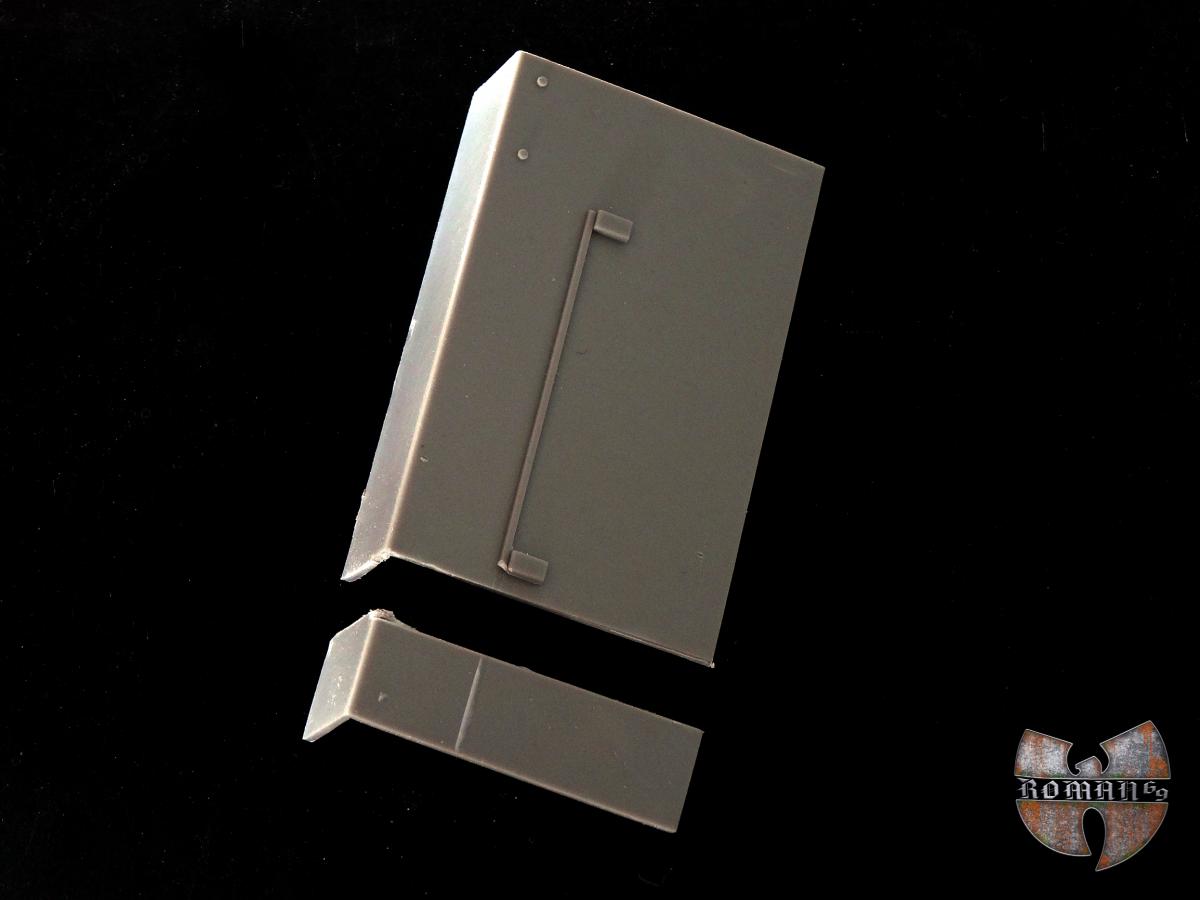

про мат часть......деталь H5 нужно укоротить на 1.2см!

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-60115200-1461299632_thumb.jpg

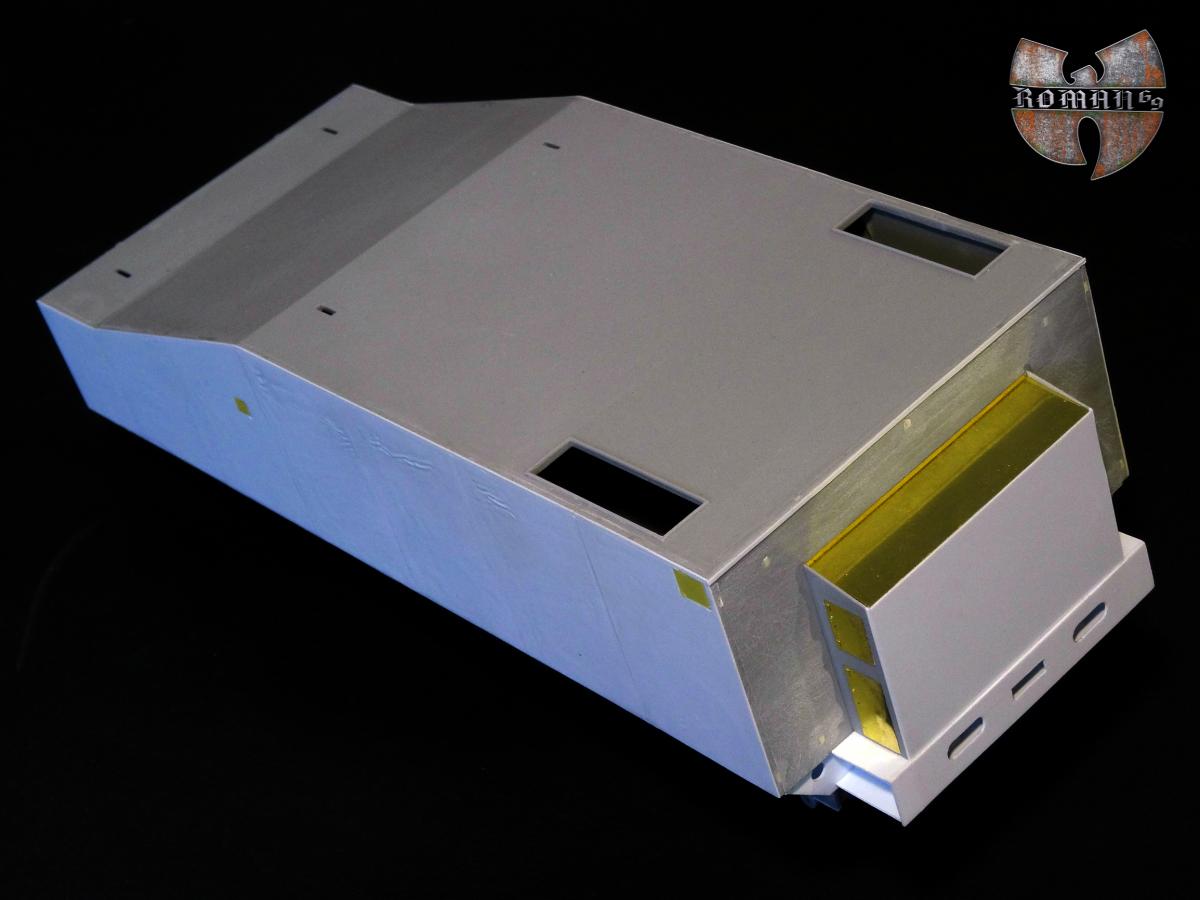

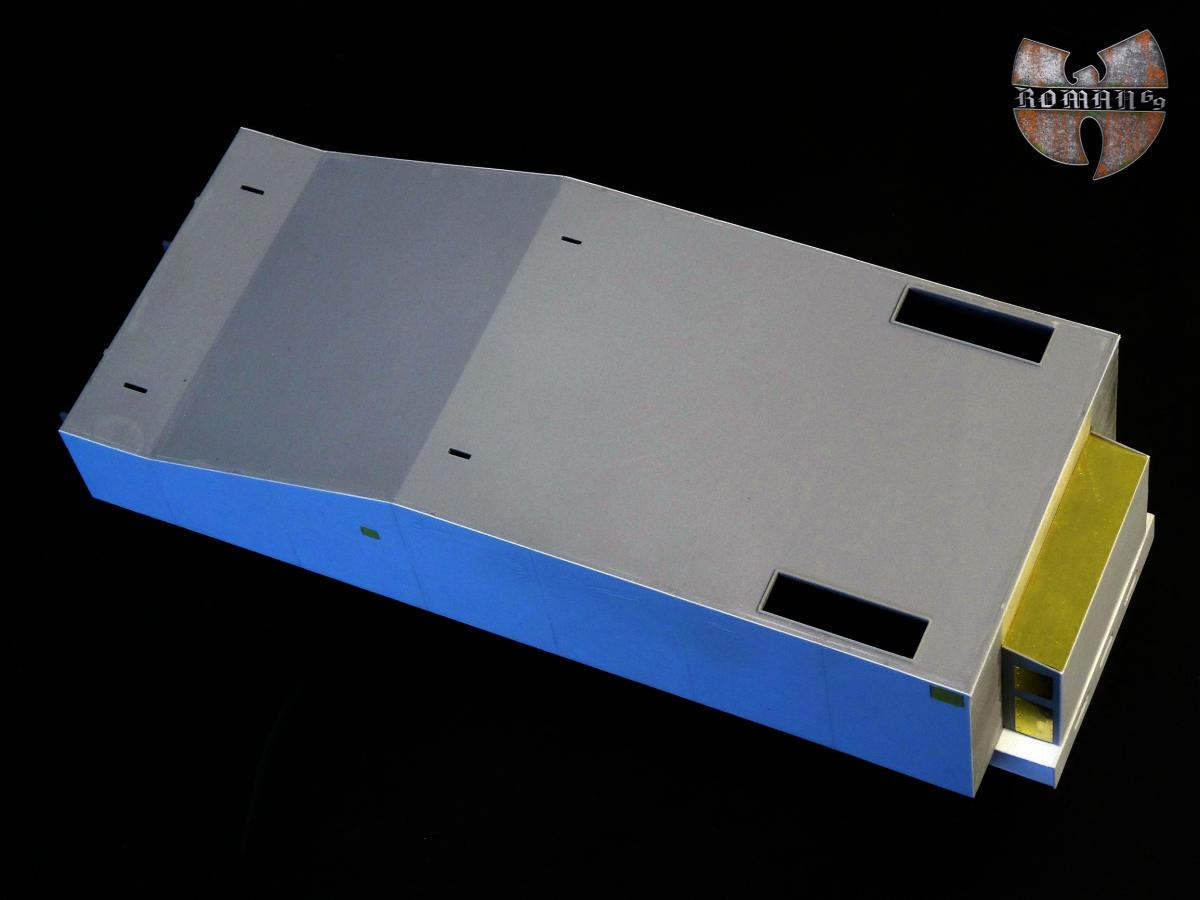

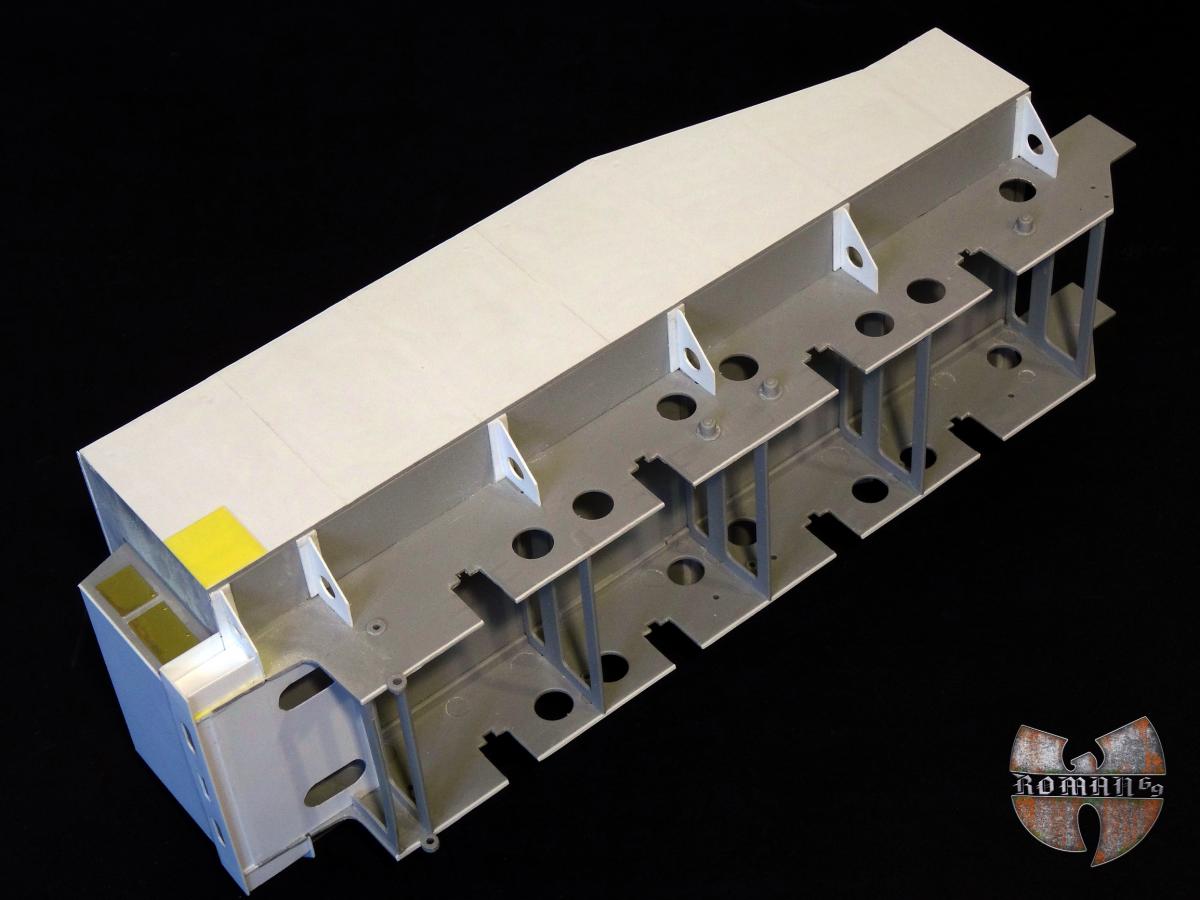

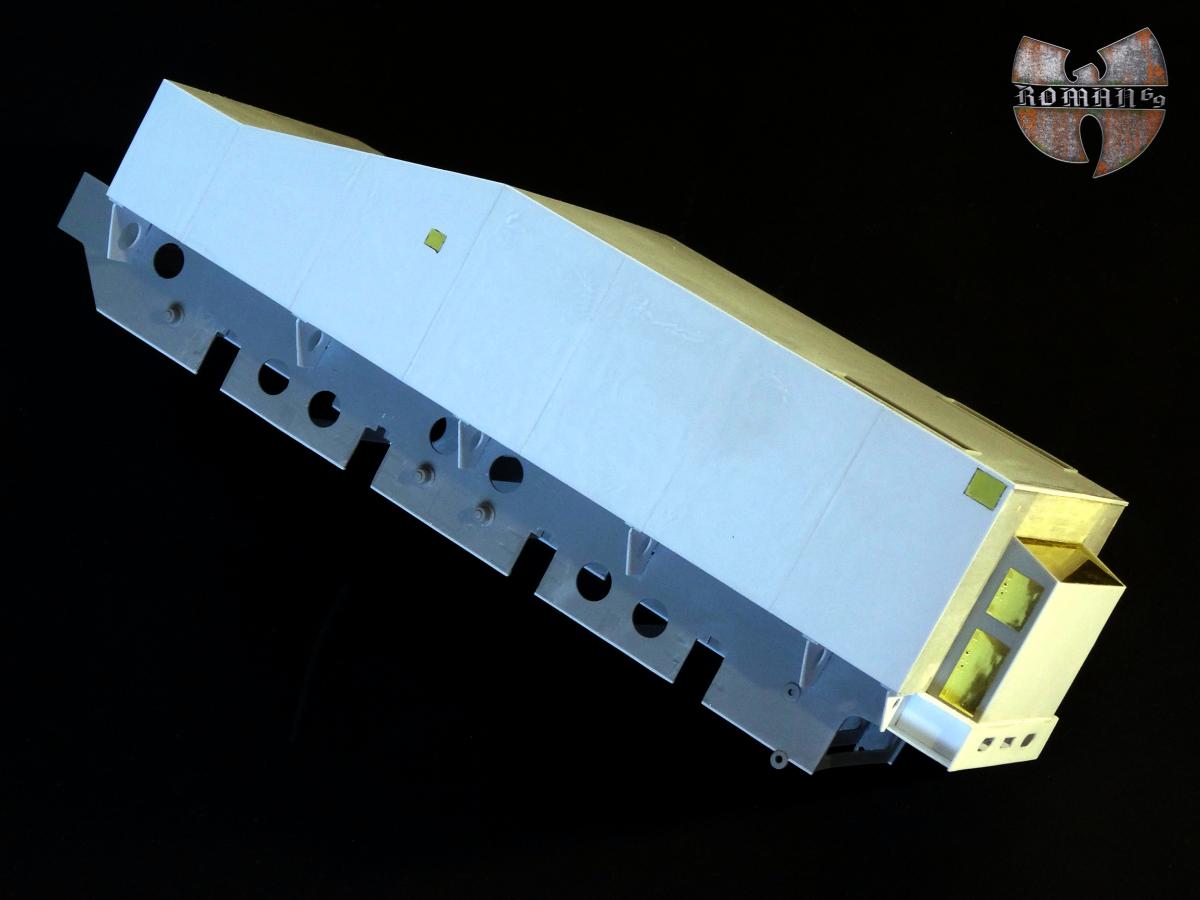

собрал корпус, сточил со стенок крепления бронелистов, и обклеил нарезанным пластиком, имитируя подогнанные друг к другу стальные листы, поставил заплатки
с задней секцией так называемых шкафов намного сложнее, перепилить и выкинуть приходиться многое
поставил травленые дверцы, для левой и правой стороны идут три двери, что в травлении, что в трумпе, в реальности их четыре по две на сторону.

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-68986000-1461299680_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-04511100-1461299727_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-82934600-1461299741_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-88258400-1461299755_thumb.jpg



[electro6969]

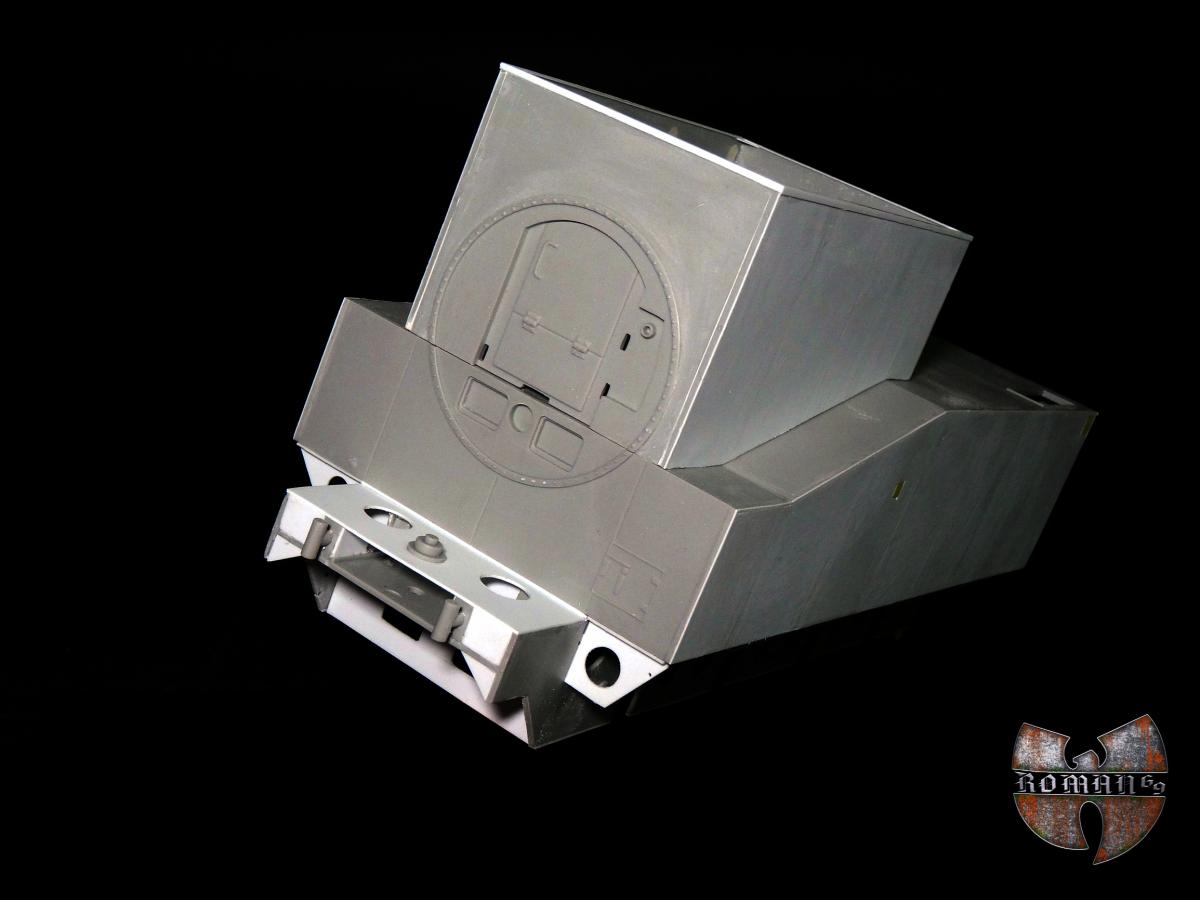

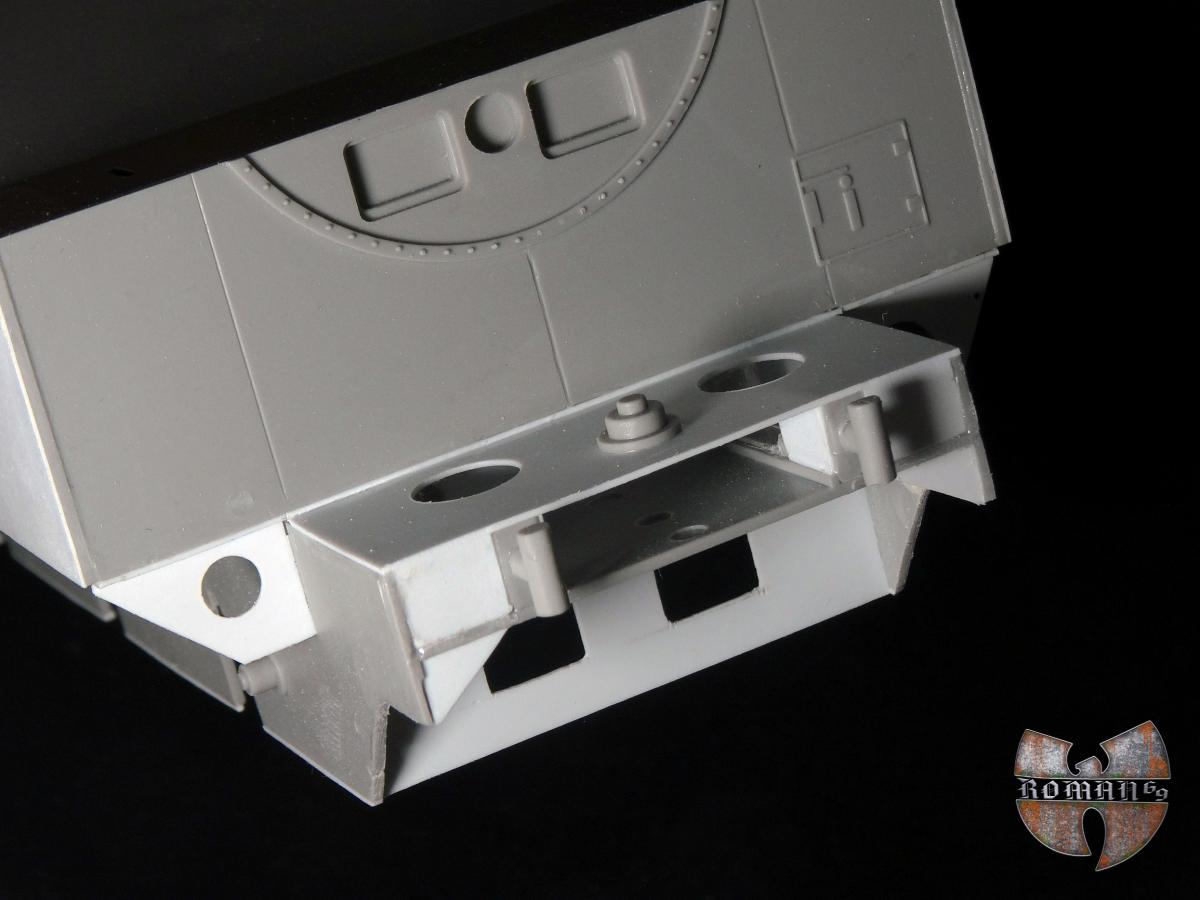

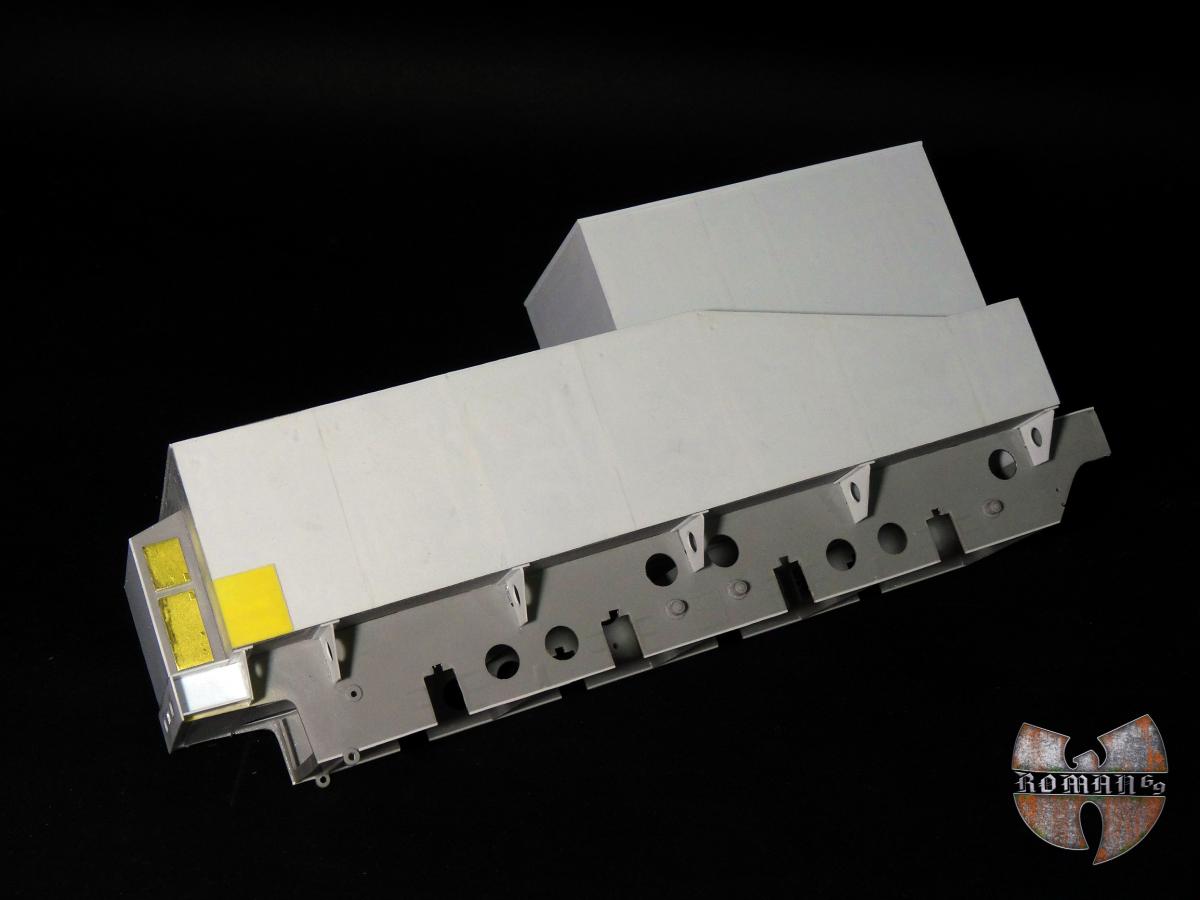

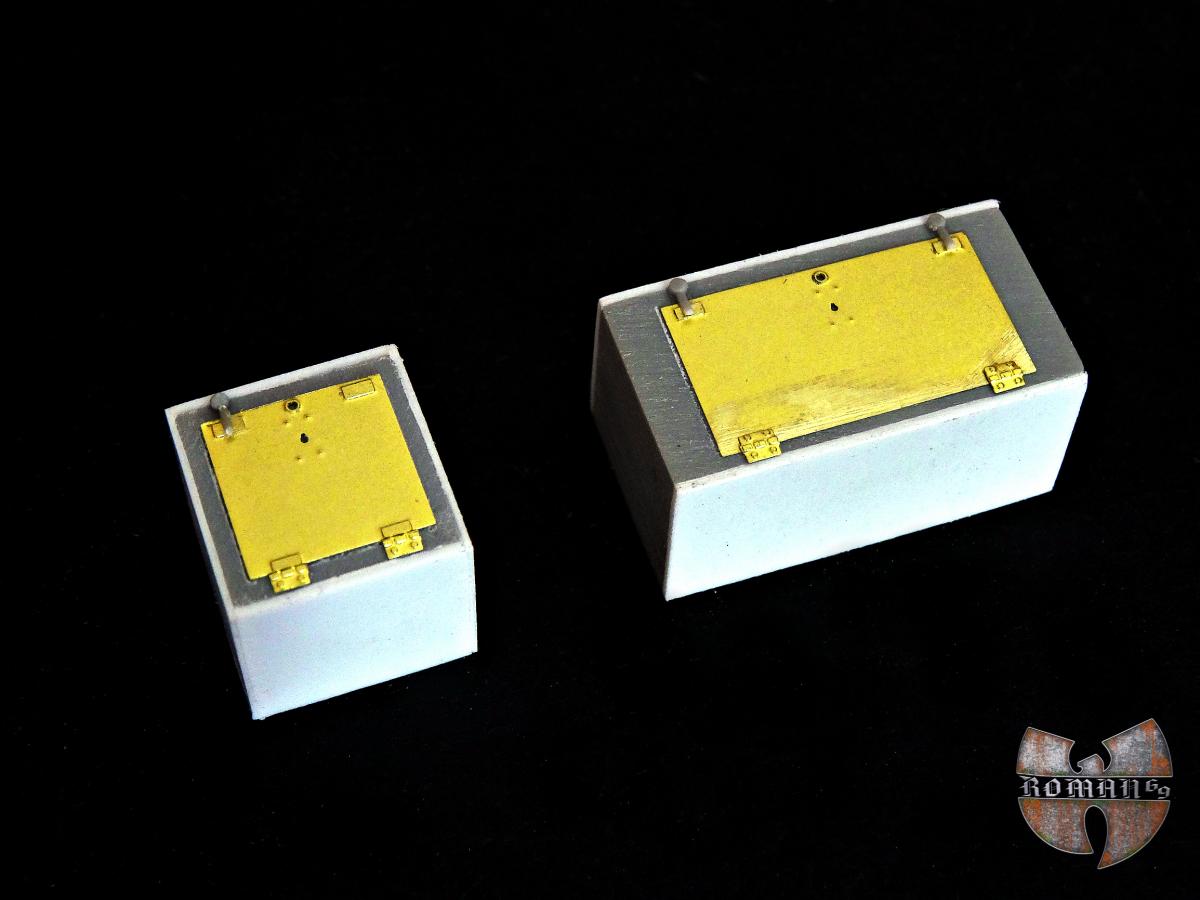

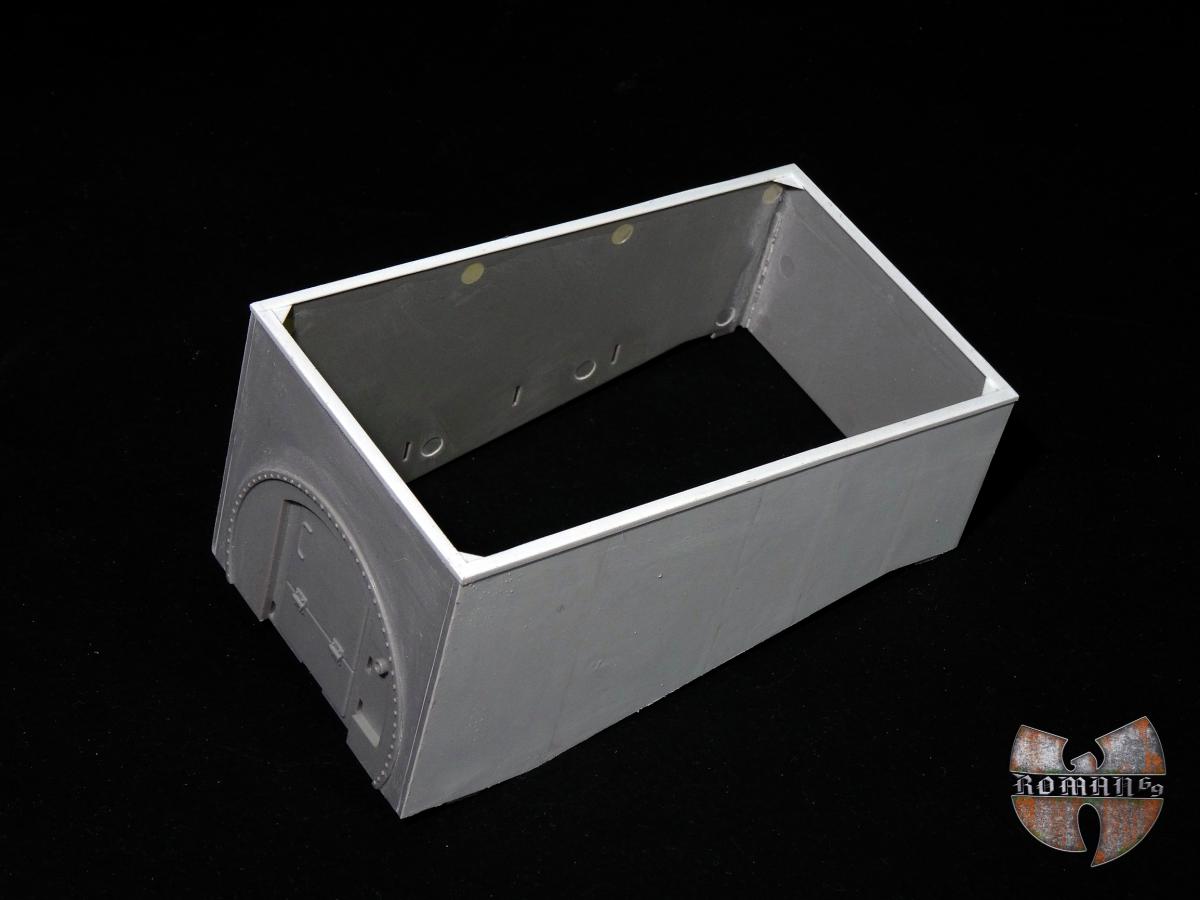

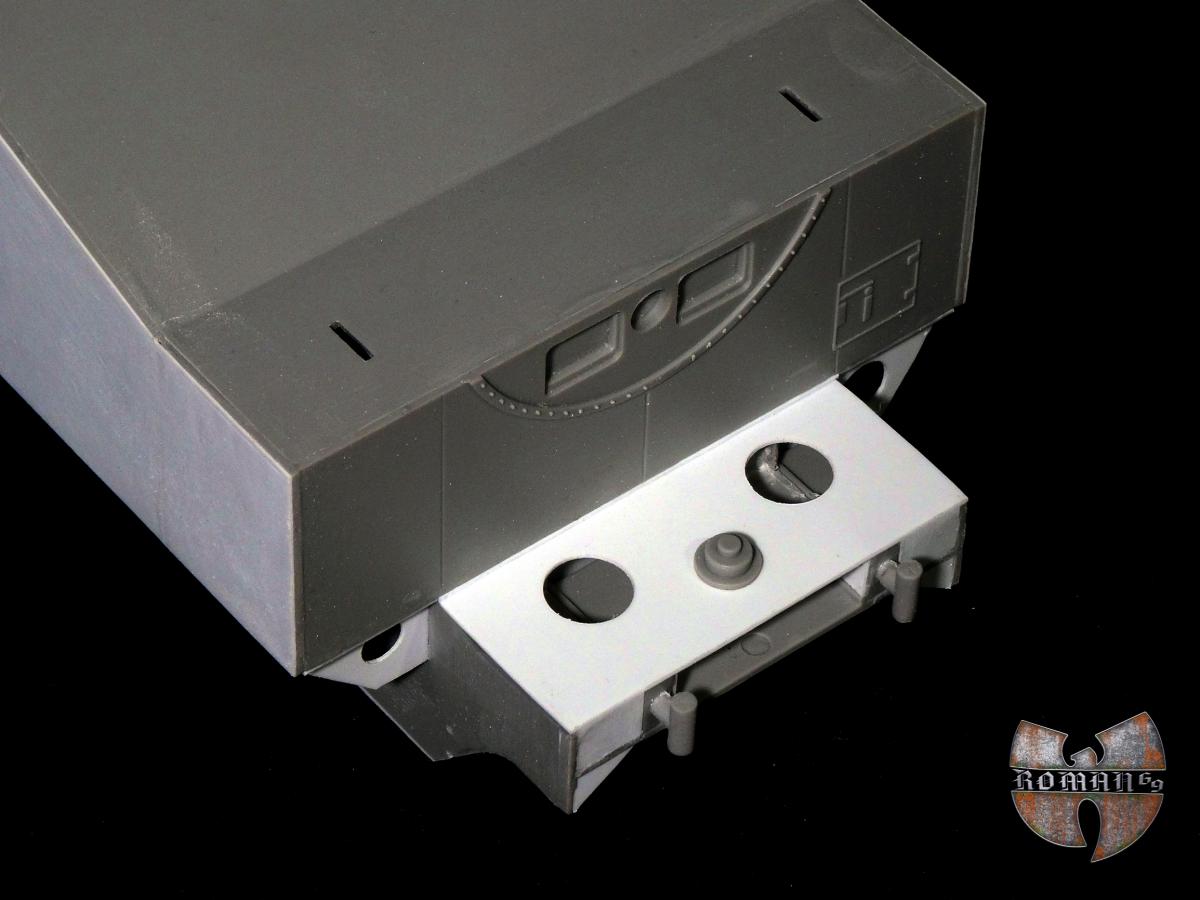

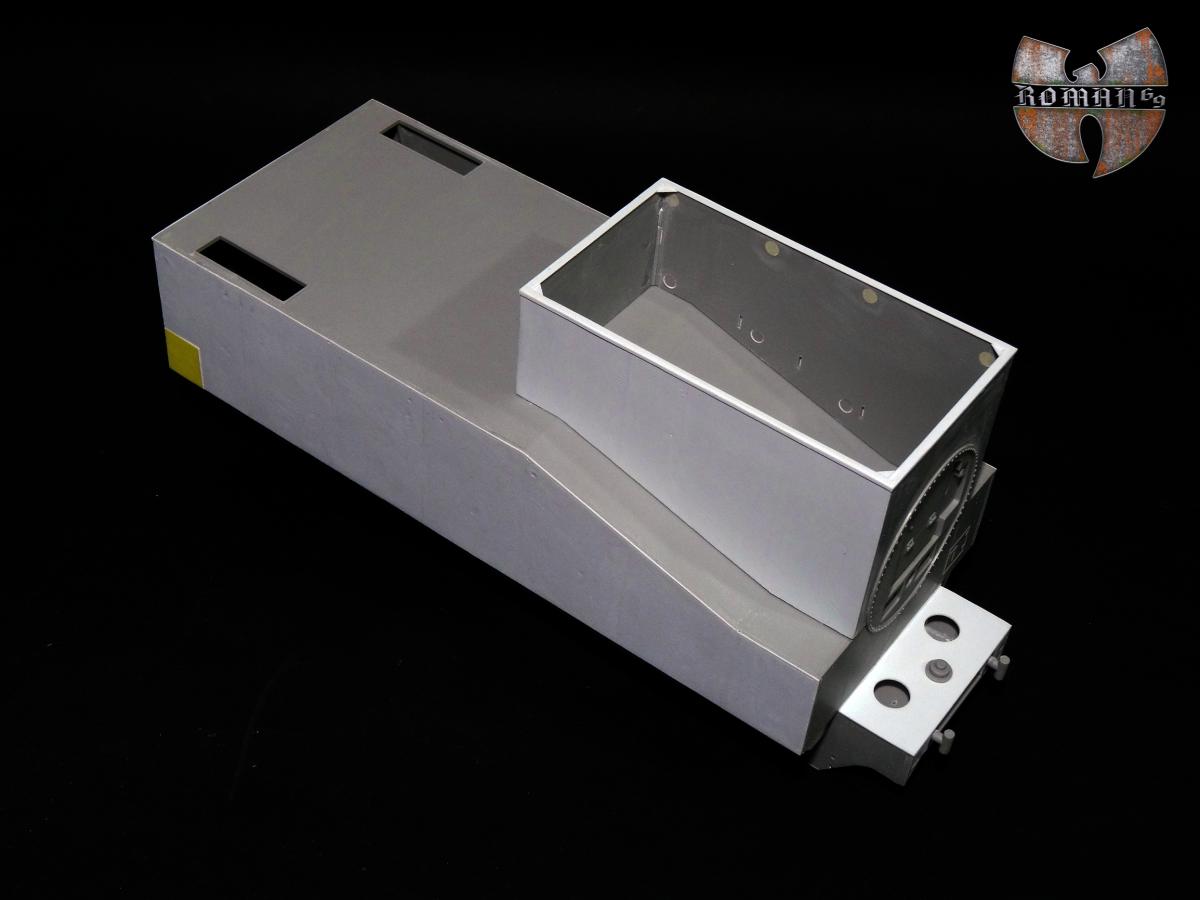

чуть поработал переднюю часть рамы, а так же собрал короб под уголь, в нем имитировал борта из наборной листовой стали, пустил по пириметру профиль, а внутреннюю часть усилил уголками...доработал ящики

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-44737900-1461693460_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-29310500-1461693471_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-08548400-1461693482_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-72206400-1461693494_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-24277000-1461693506_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-45938600-1461693514_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-52710400-1461693524_thumb.jpg



[electro6969]

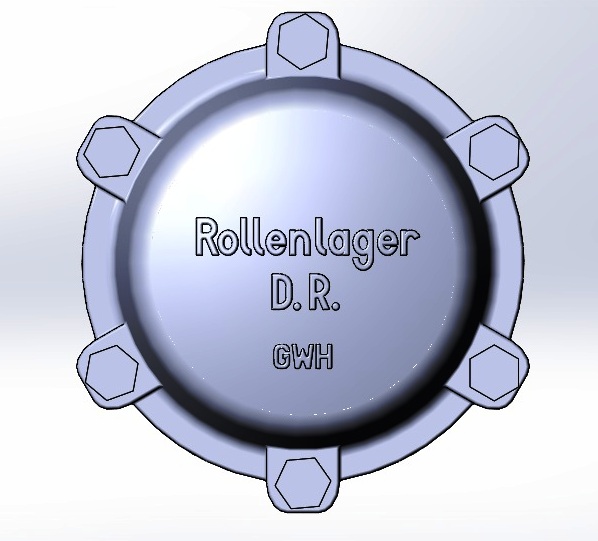

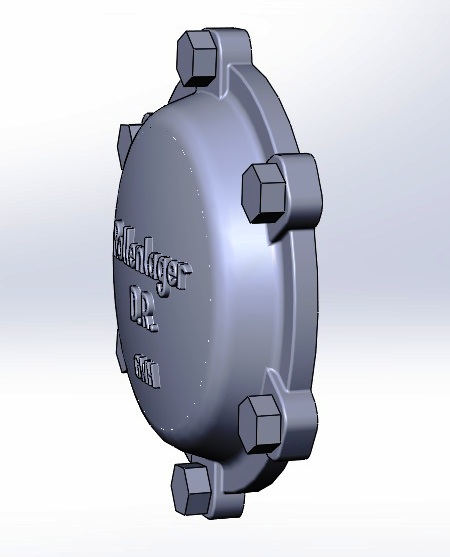

крышка буксы в 3D

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-89076800-1461822041_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-01209500-1461822049_thumb.jpg

[gralexxl]

28 Апр 2016 - 08:41 пользователь electro6969 сказал:

крышка буксы в 3D

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-89076800-1461822041_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_04_2016/post-20685332-0-01209500-1461822049_thumb.jpg

Мастер-модель?

[electro6969]

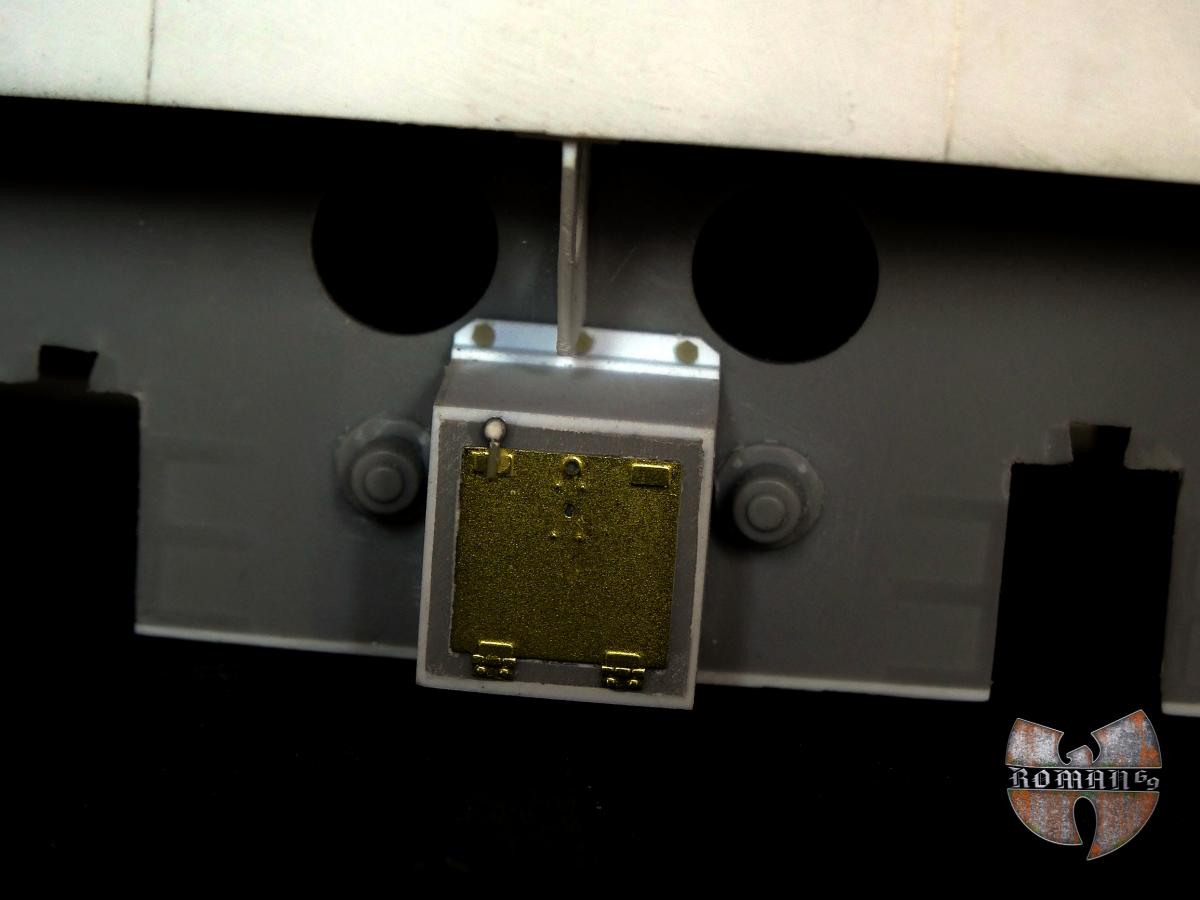

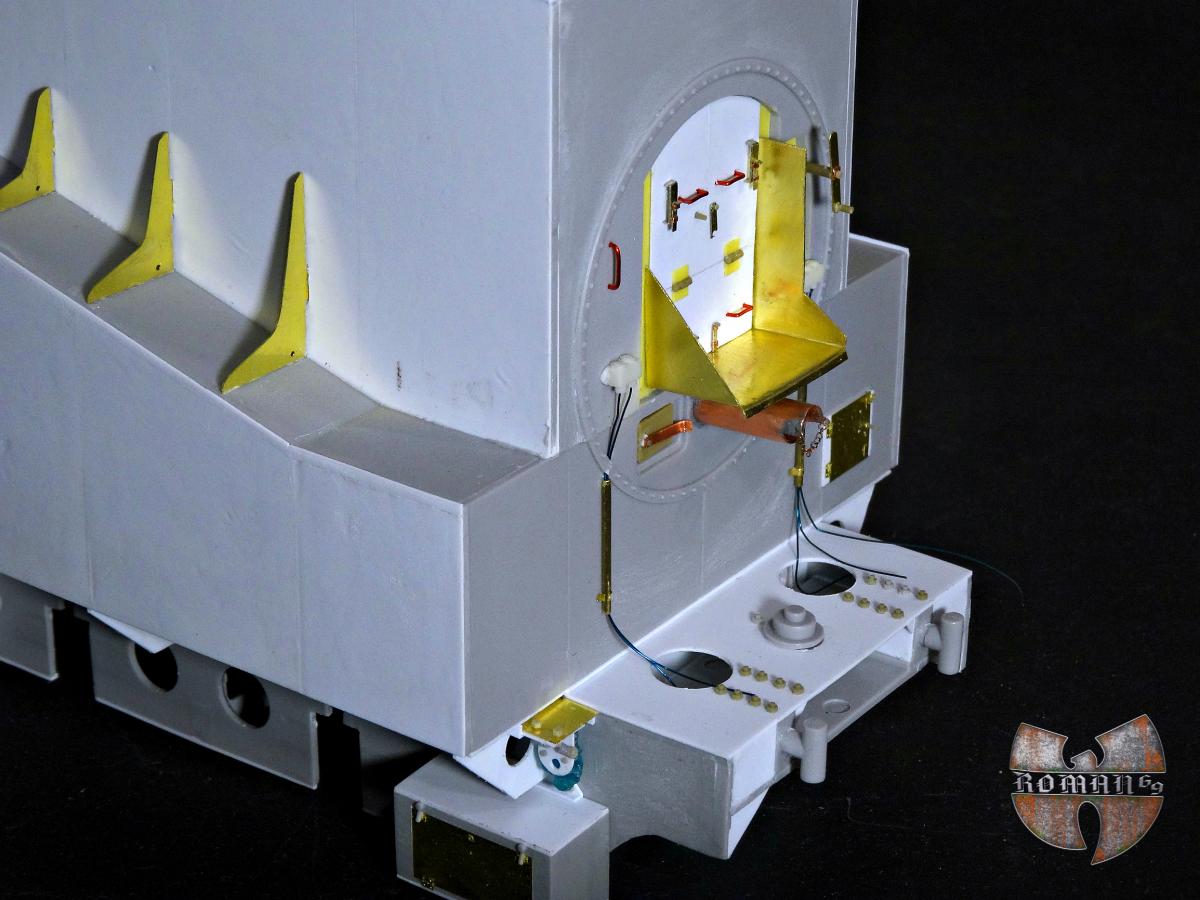

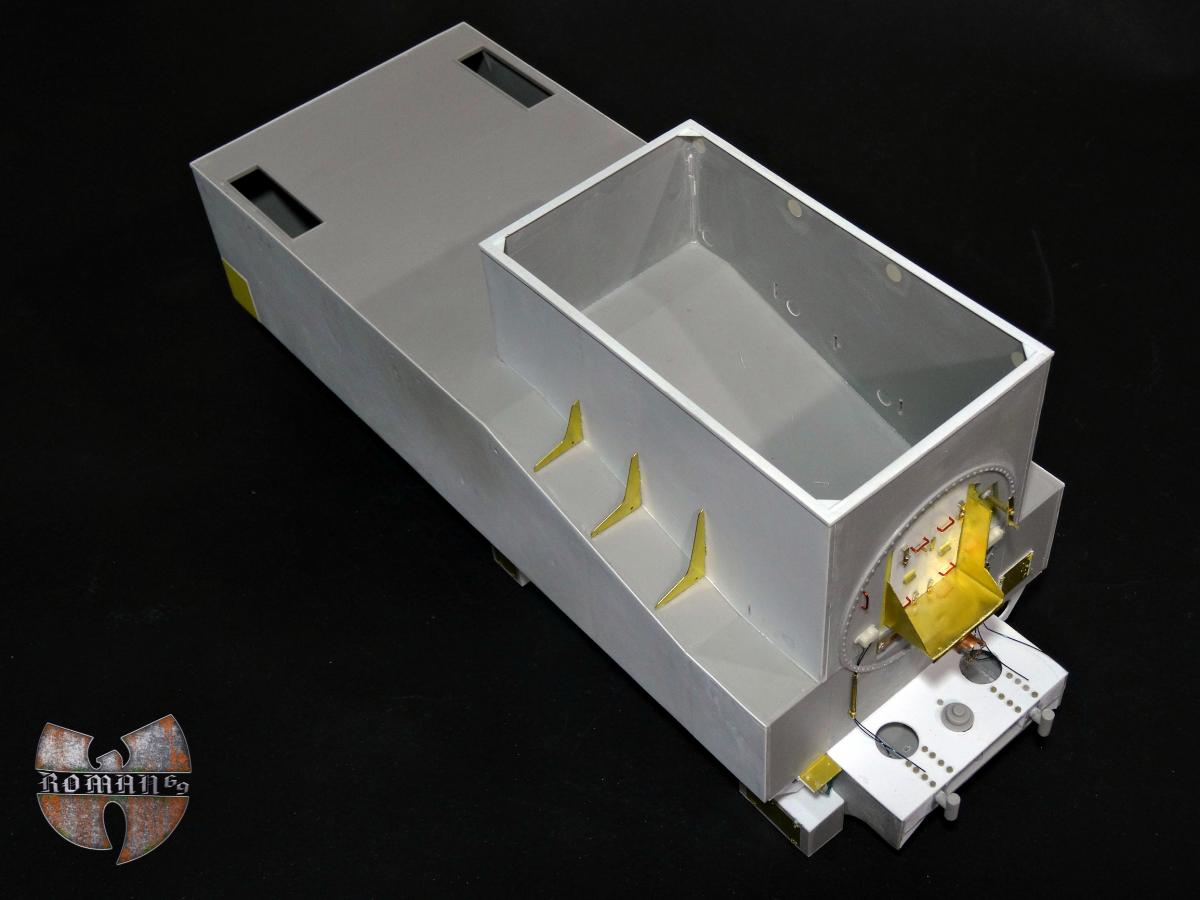

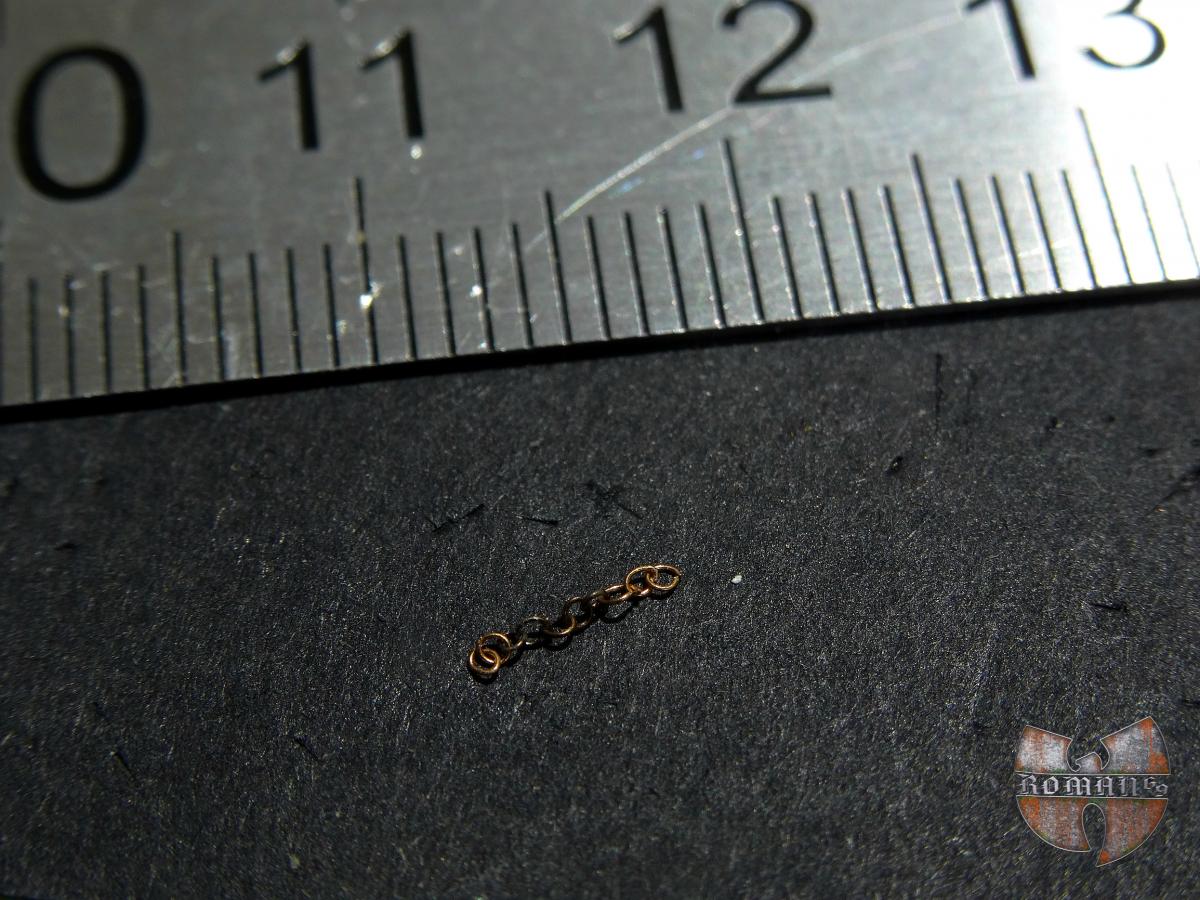

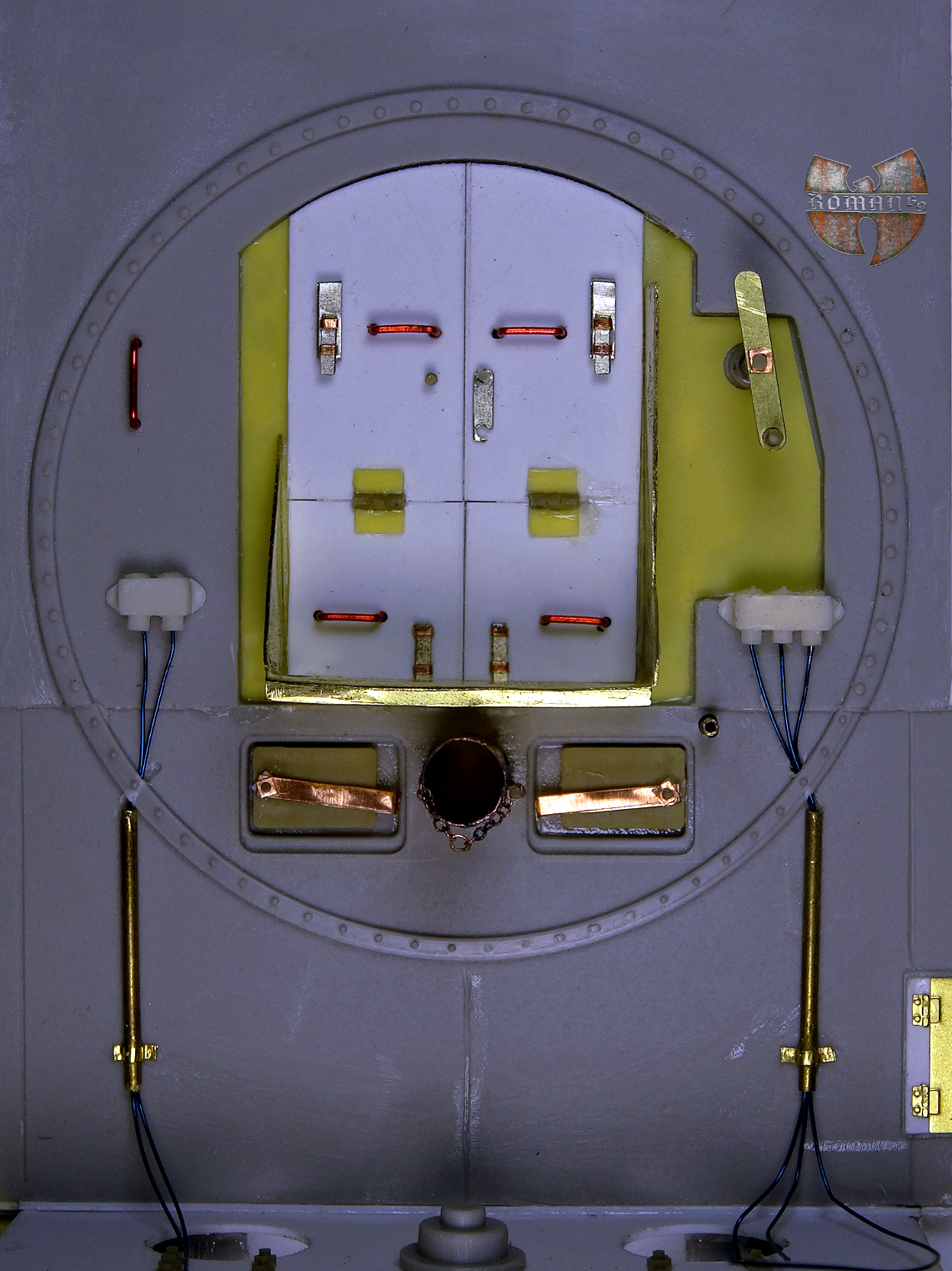

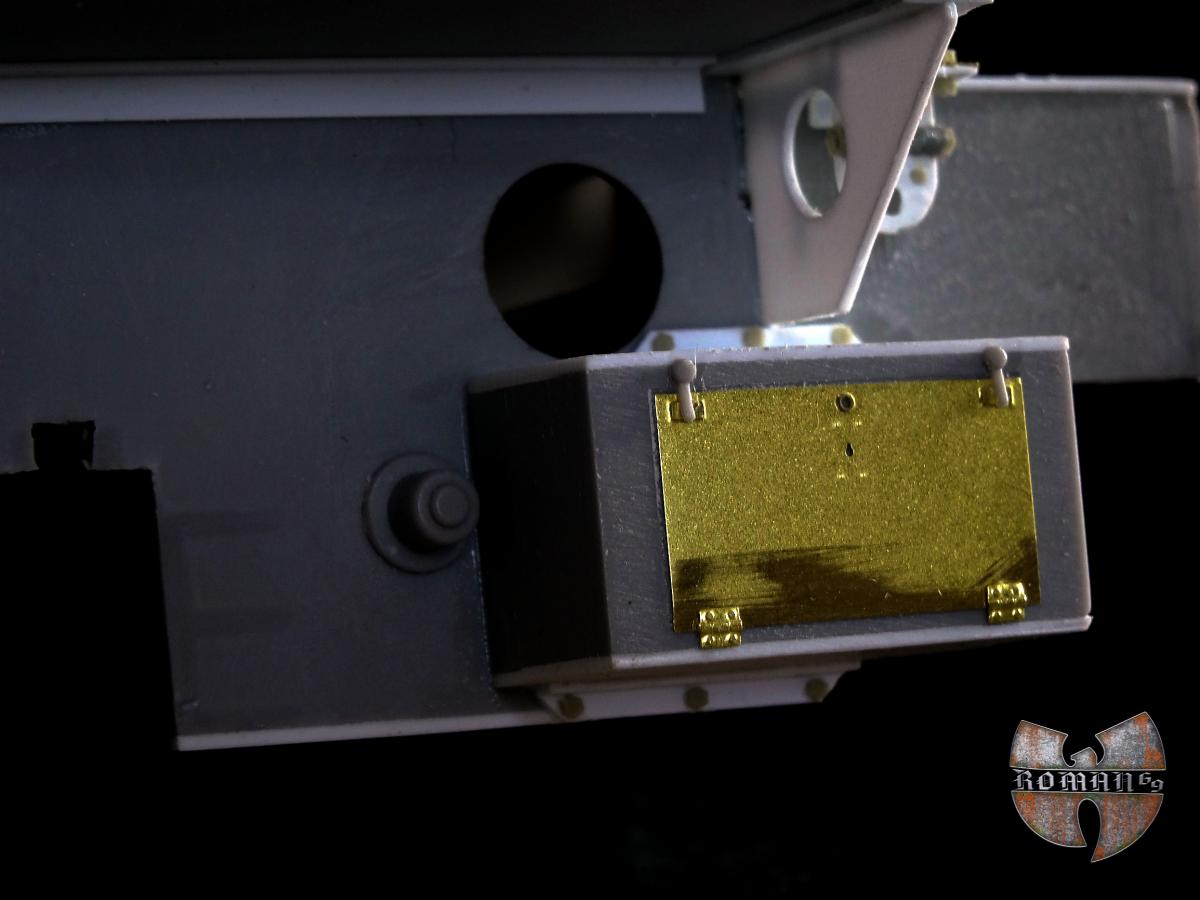

повесил ящики, доработал часть тендера примыкающюю к паровозу, переделал двери угольного бункера и все что с ними связано, а так же доработал и создал мелкие элементы экстерьера...

по периметру всего корпуса вытянуты листы на 0.5 мм от горизонтальной детали крыши бункера для воды (еле разглядел на фото прототипов)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-19298500-1462209890_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-25359800-1462209909_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-25745500-1462209918_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-82422500-1462209928_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-27782700-1462209937_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-92284300-1462209944_thumb.jpg

[Lyolik_O]

Дааа, самодел - это всегда здорово и зрелищно. )))

[saroka_71]

Очень интересно, а это только начало. И что же будет дальше  даже страшно представить!

УДАЧИ!

[electro6969]

02 Май 2016 - 22:40 пользователь Lyolik_O сказал:

Дааа, самодел - это всегда здорово и зрелищно. )))



скорее передел))

05 Май 2016 - 11:24 пользователь saroka_71 сказал:

Очень интересно, а это только начало. И что же будет дальше  даже страшно представить!

УДАЧИ!



Спасибо

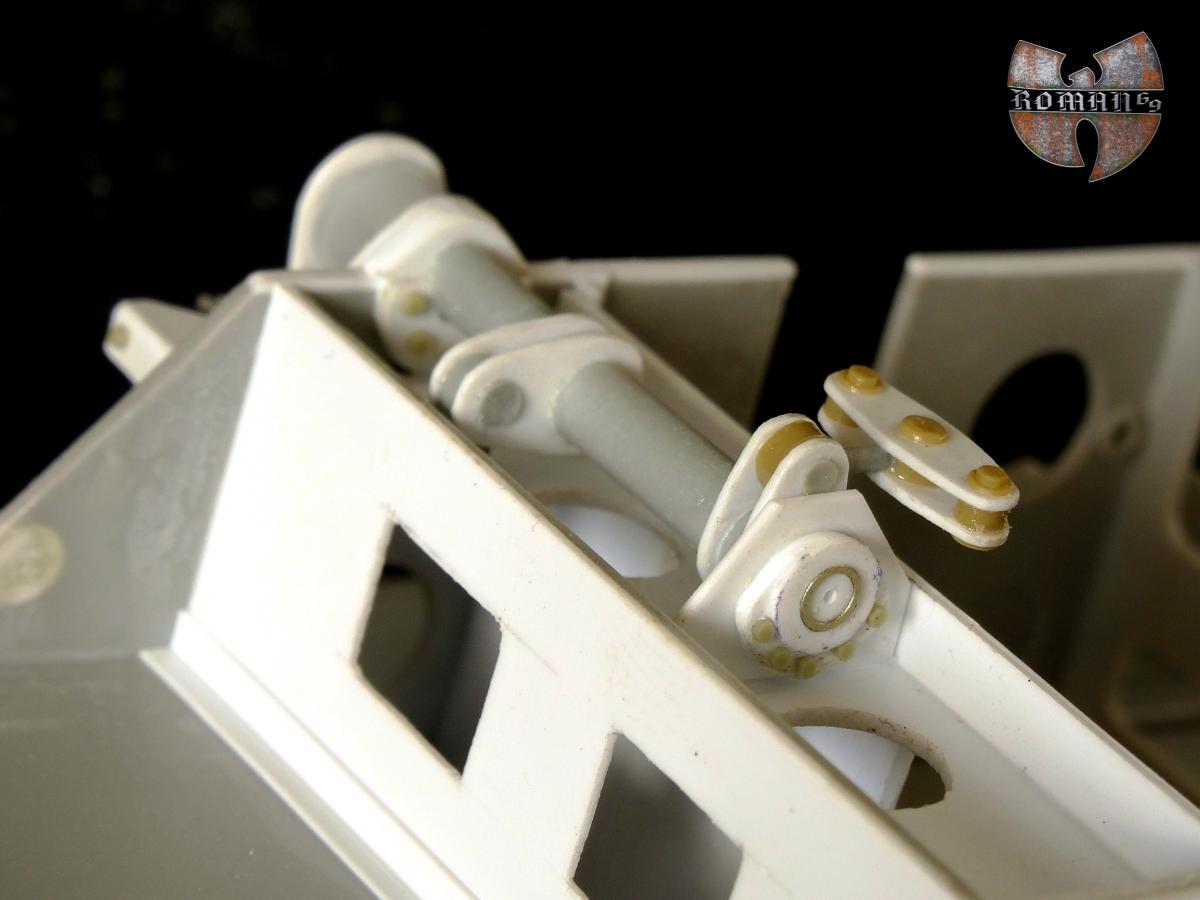

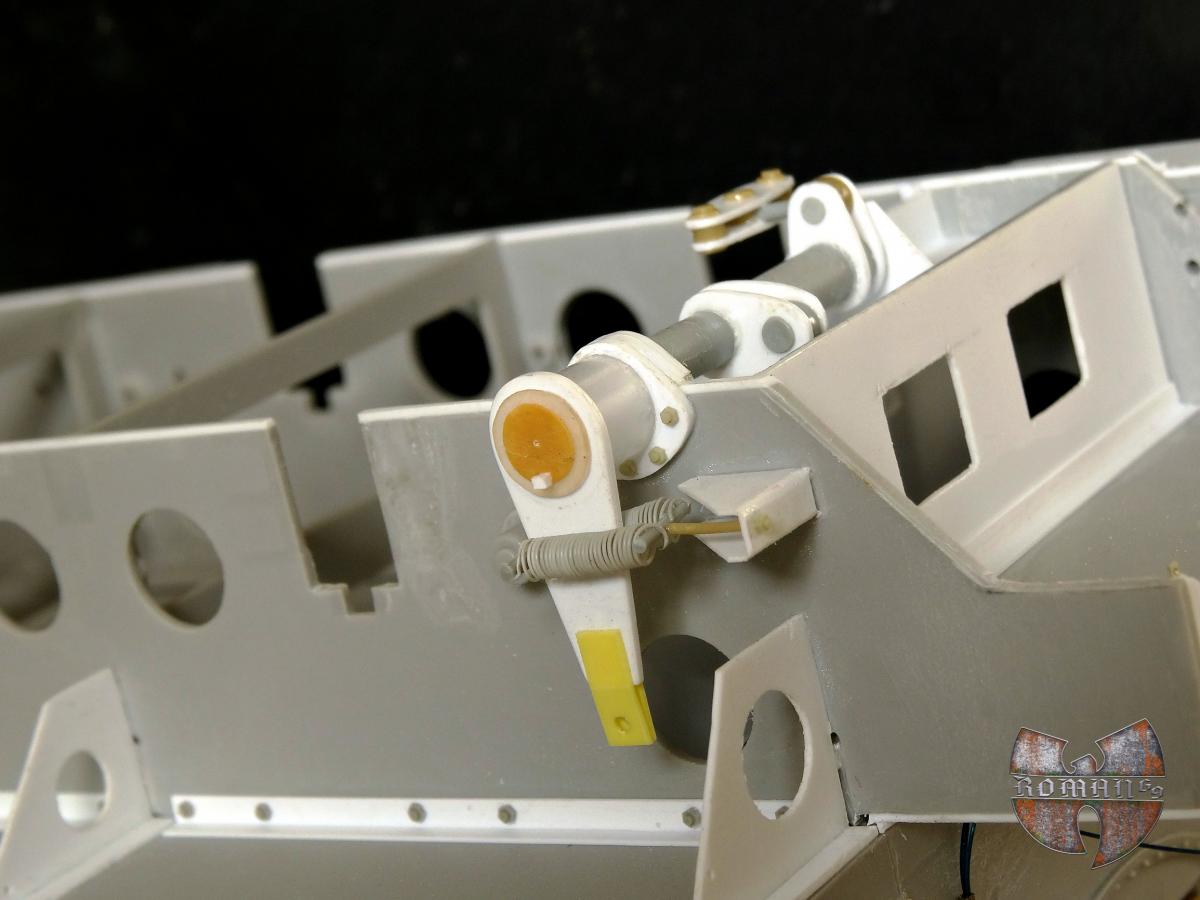

начал изготавливать привод тормозной системы

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-57102000-1462943716_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-05072000-1462943718_thumb.jpg



[electro6969]

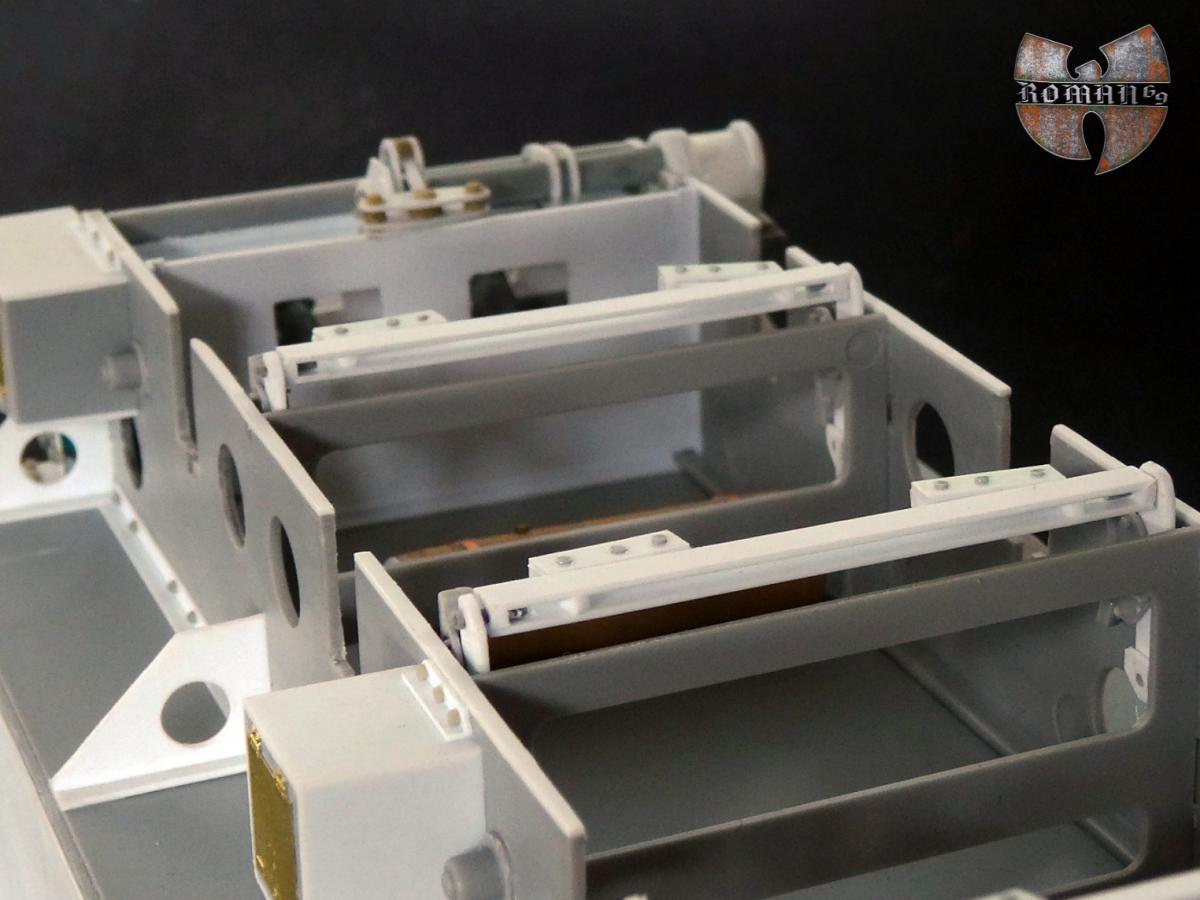

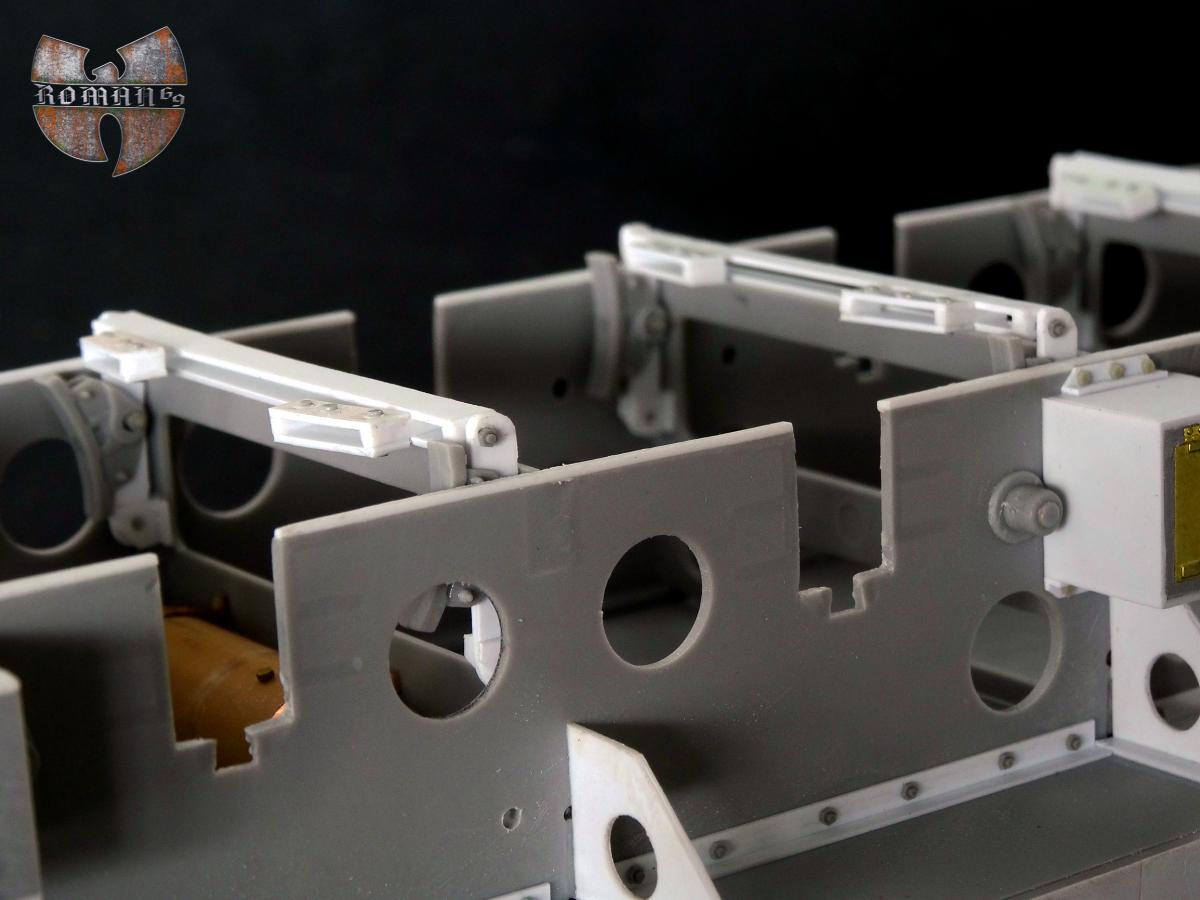

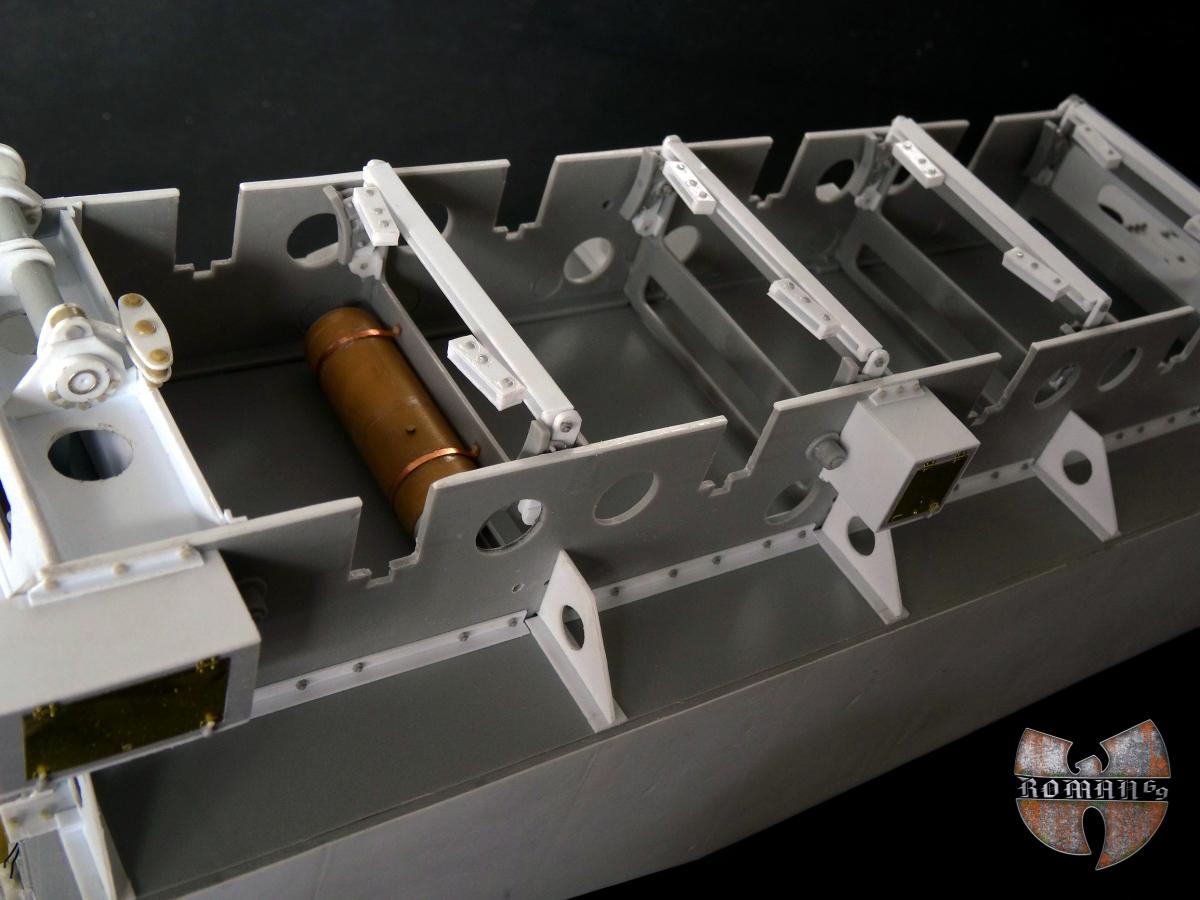

продолжение про приводы тормозной системы...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-21752700-1463290923_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-88502100-1463290925_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-52472100-1463290927_thumb.jpg

[electro6969]

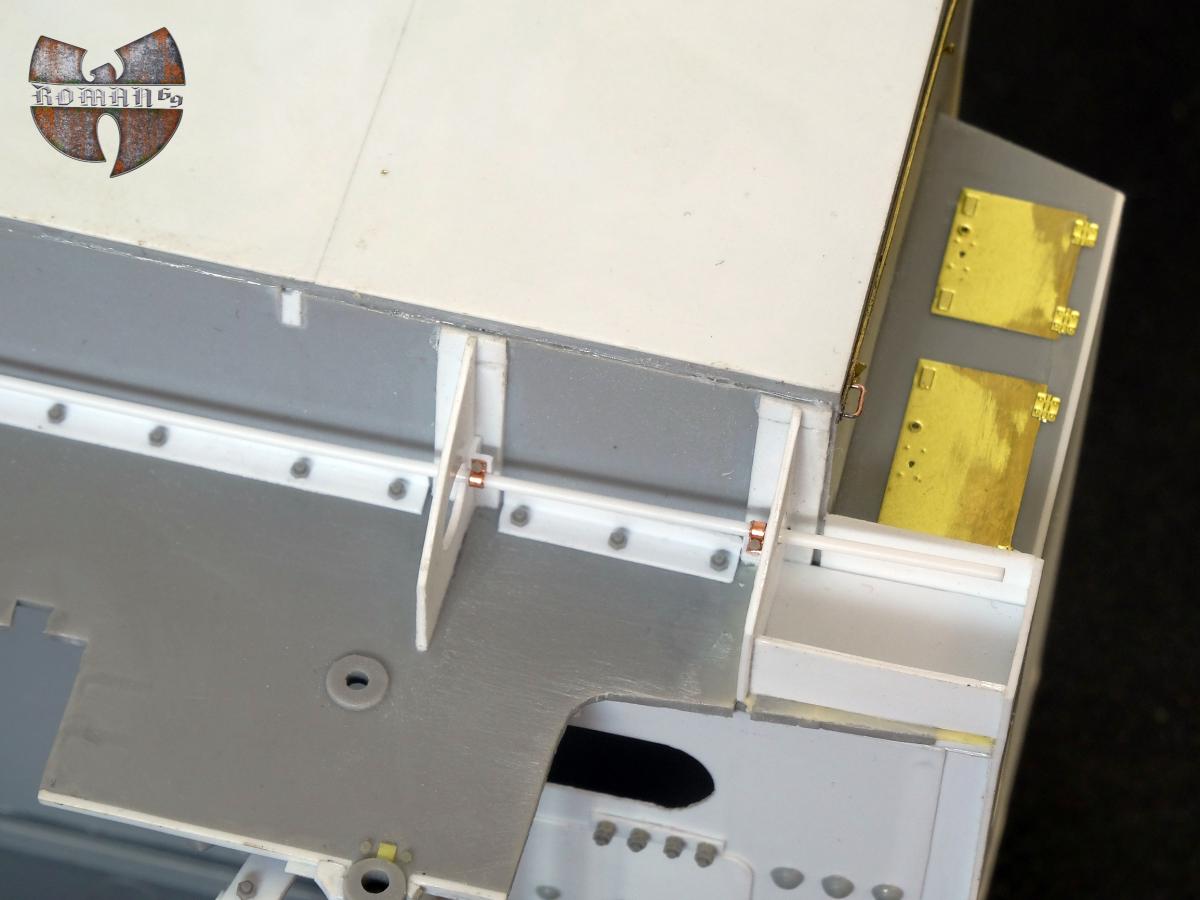

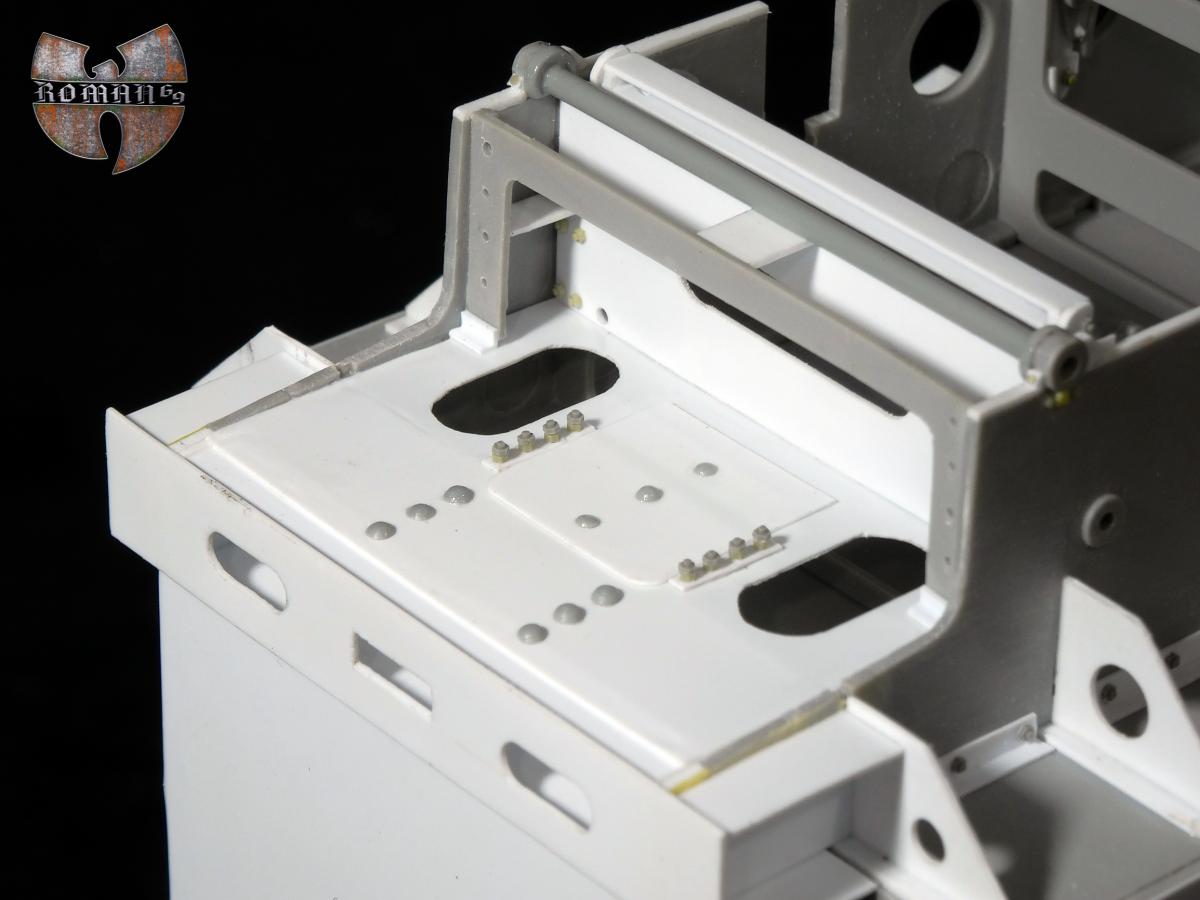

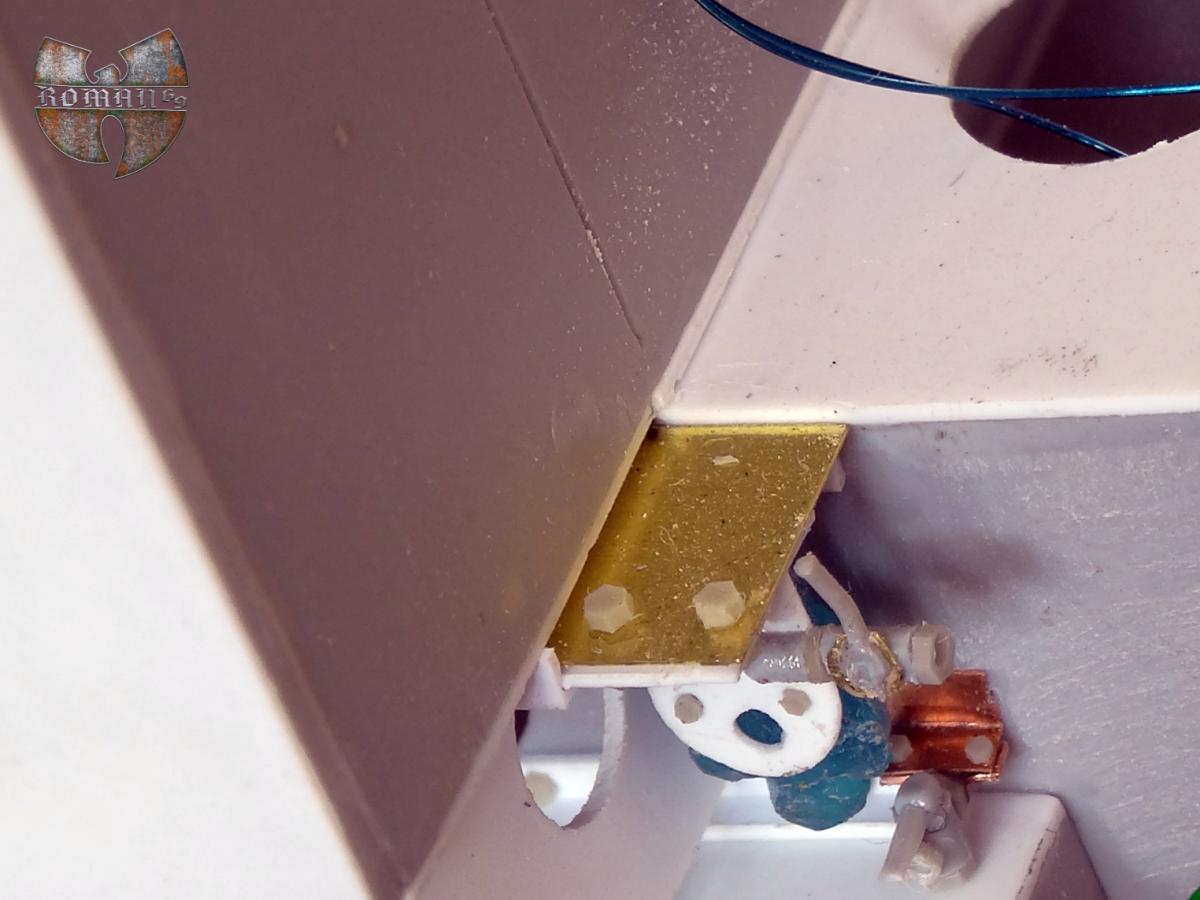

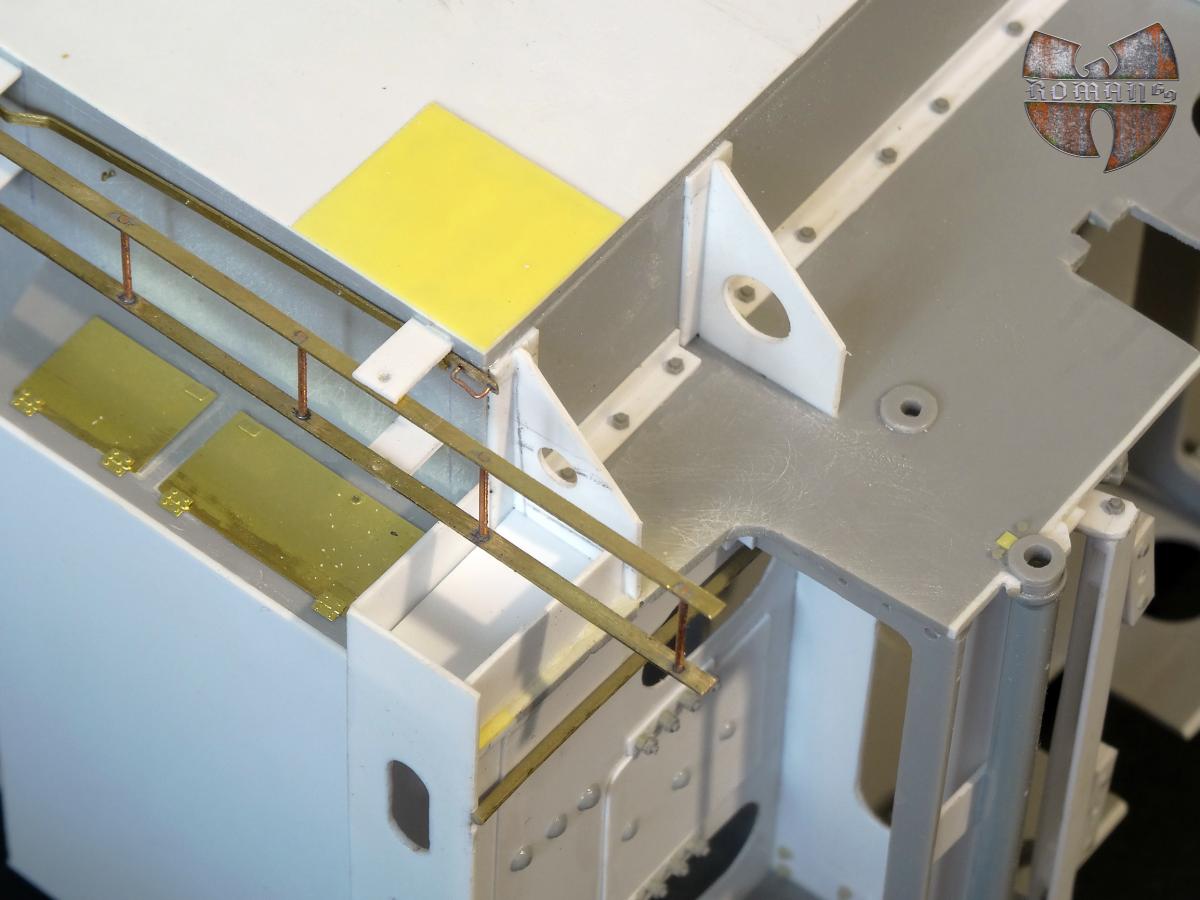

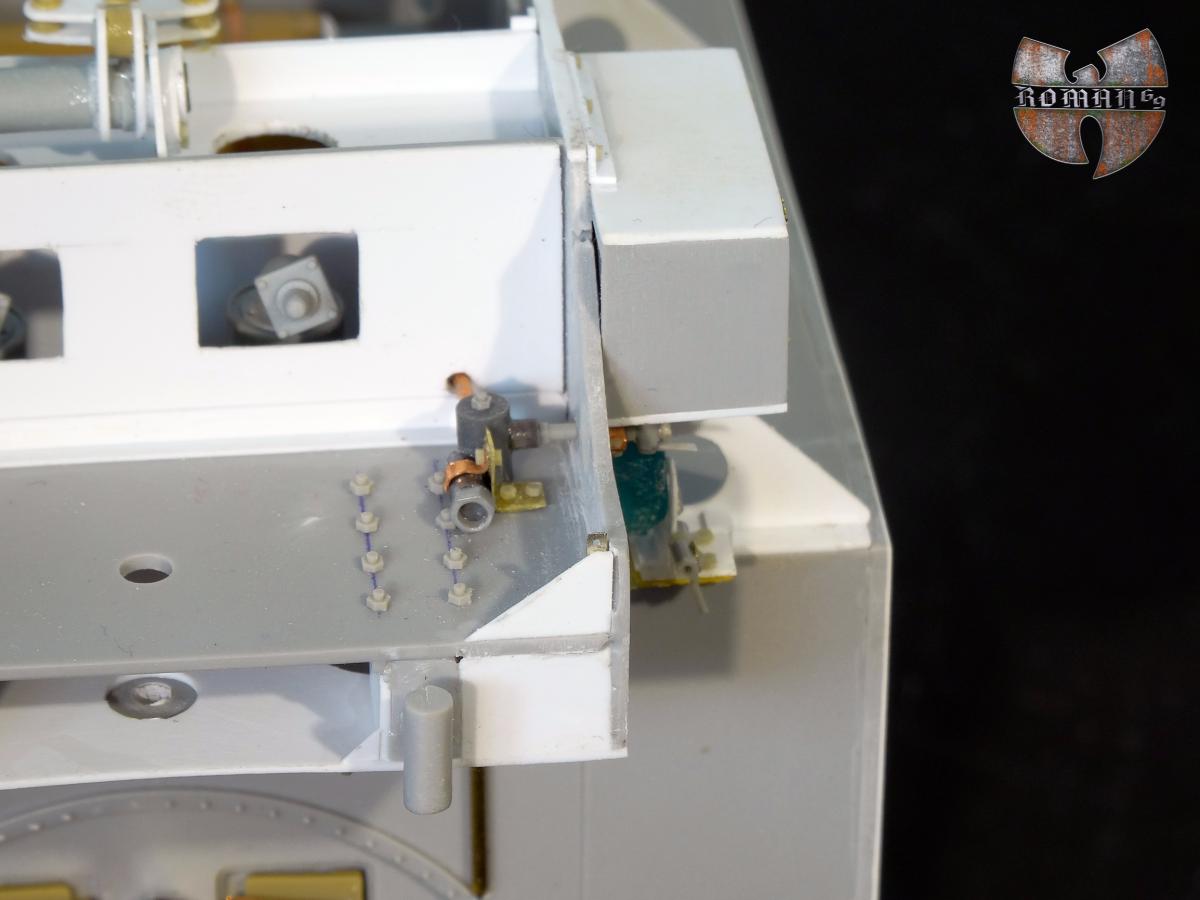

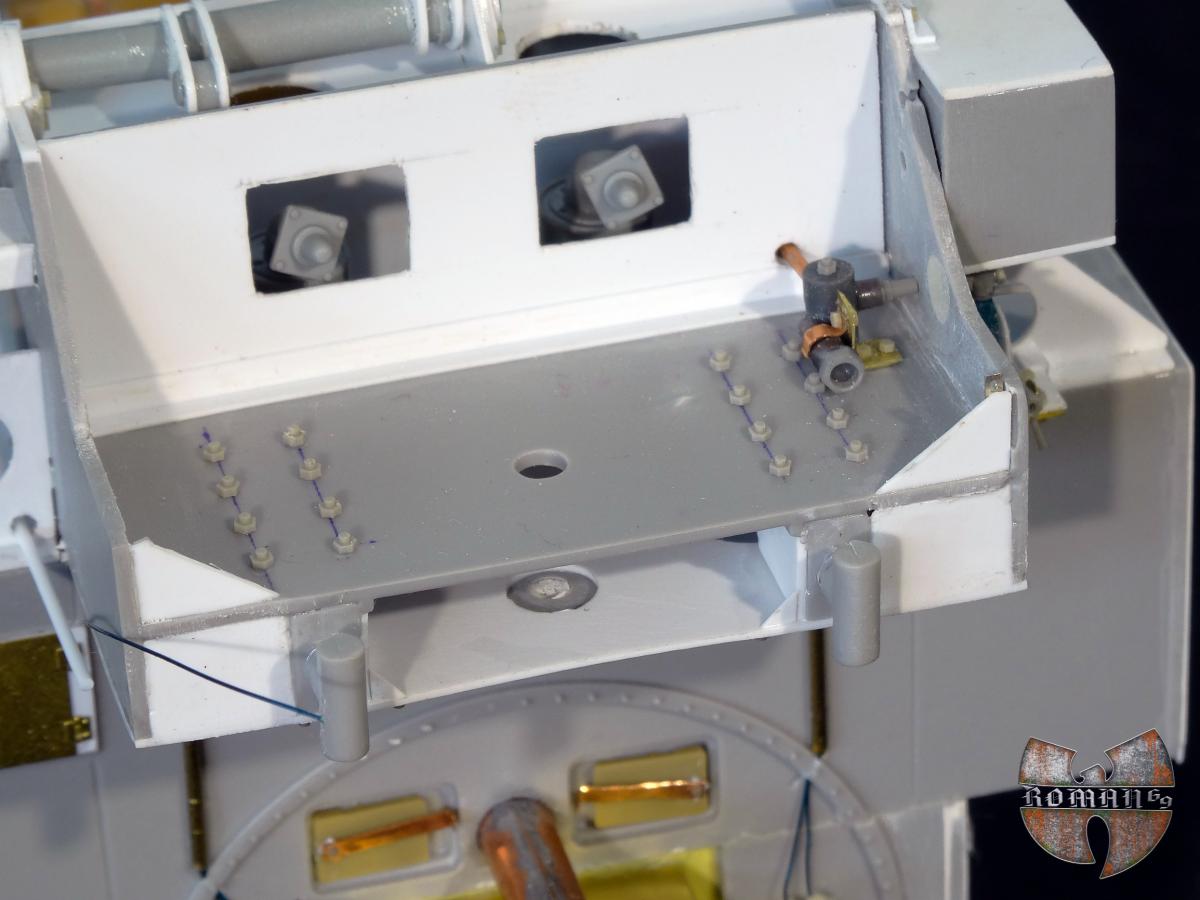

прорабатываю разные детали...сложно искать информацию и фото данного тендера....но дело движется....
установил трубу для проводки электрики к задним фонарям

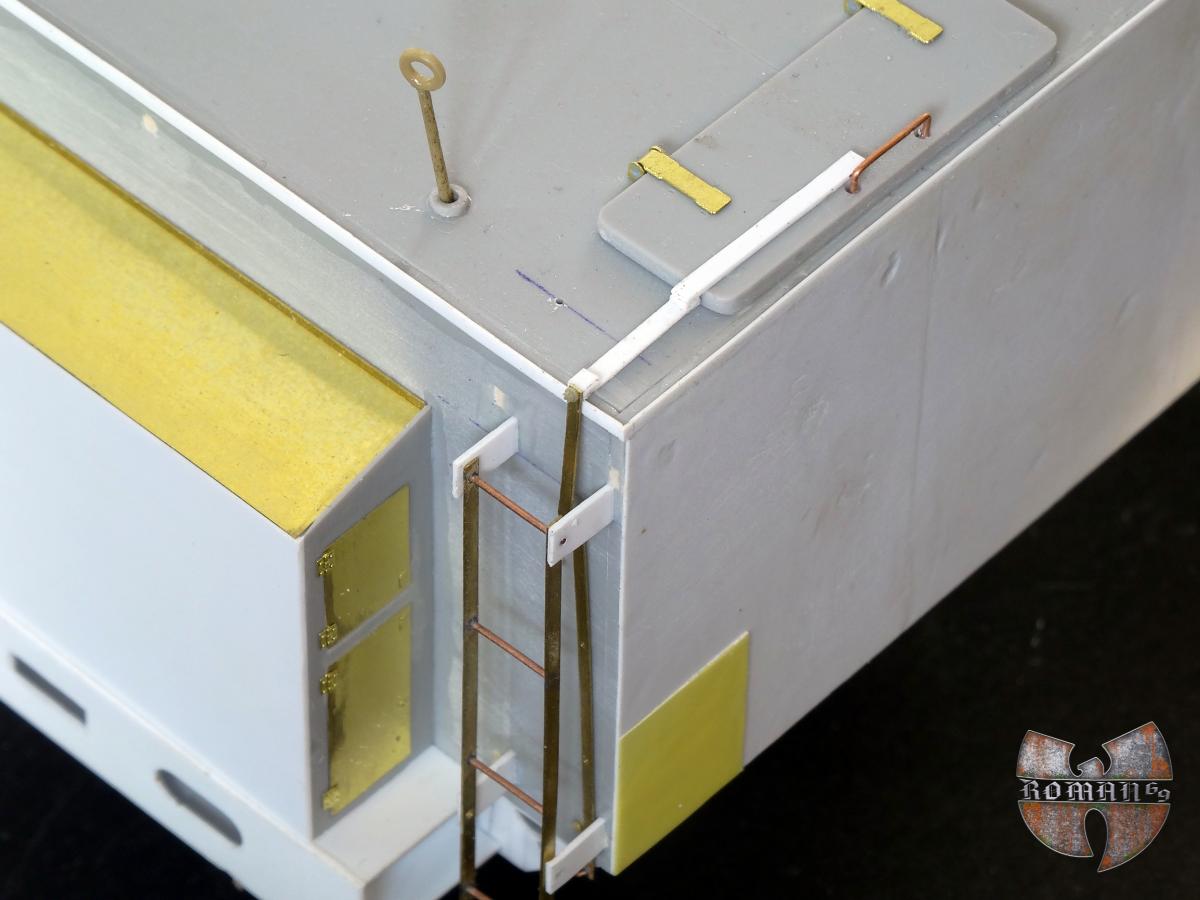

спаял лестницу по фото моего прототипа

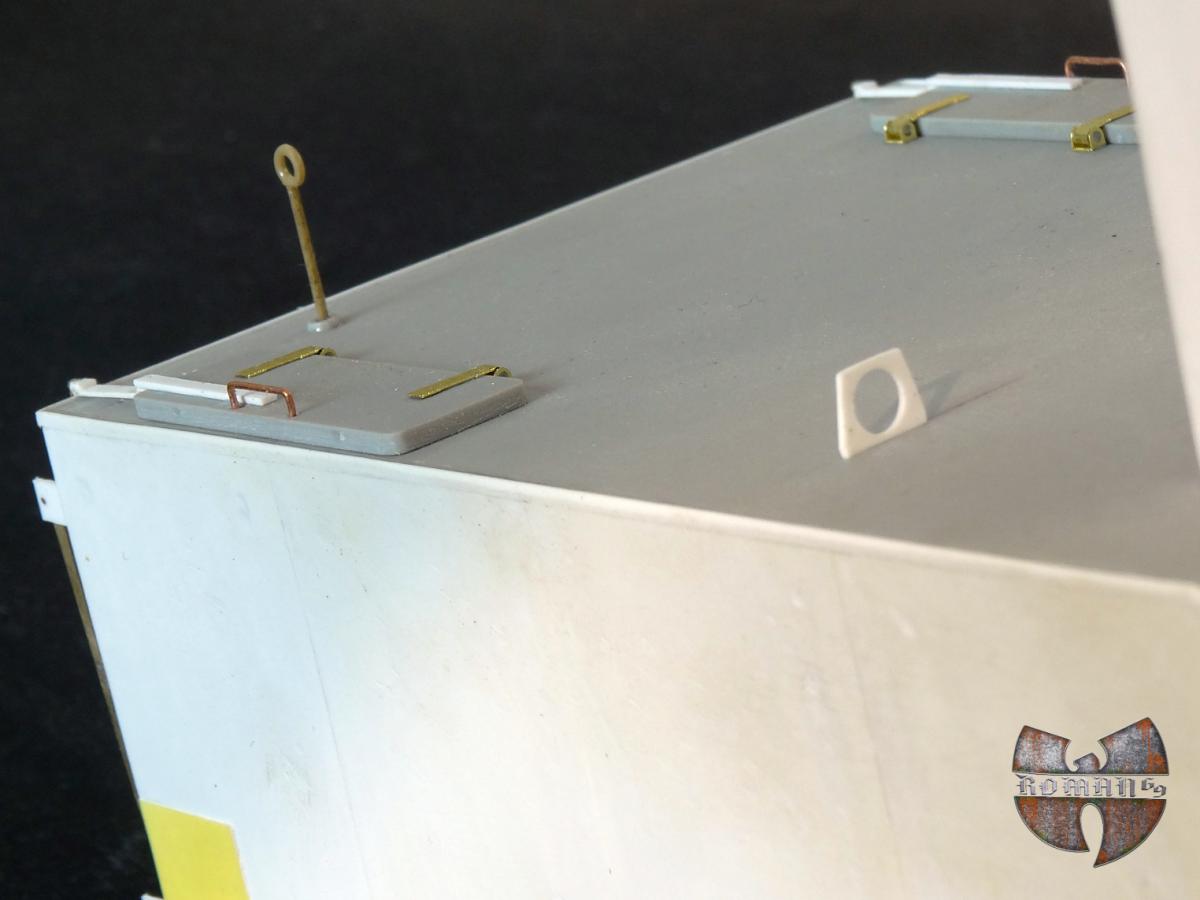

сделал ручной привод открывания люков
сделал водомерный щуп
установил краны и разветвители давления
да и много всего по мелочи....

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-76634900-1464330713_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-10104200-1464330716_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-84800100-1464330718_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-29958500-1464330721_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-89644100-1464330723_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-91895700-1464330725_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-42883600-1464330727_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-10887200-1464330729_thumb.jpg

[kr3ator]

Когда уже паровоз будет



[electro6969]

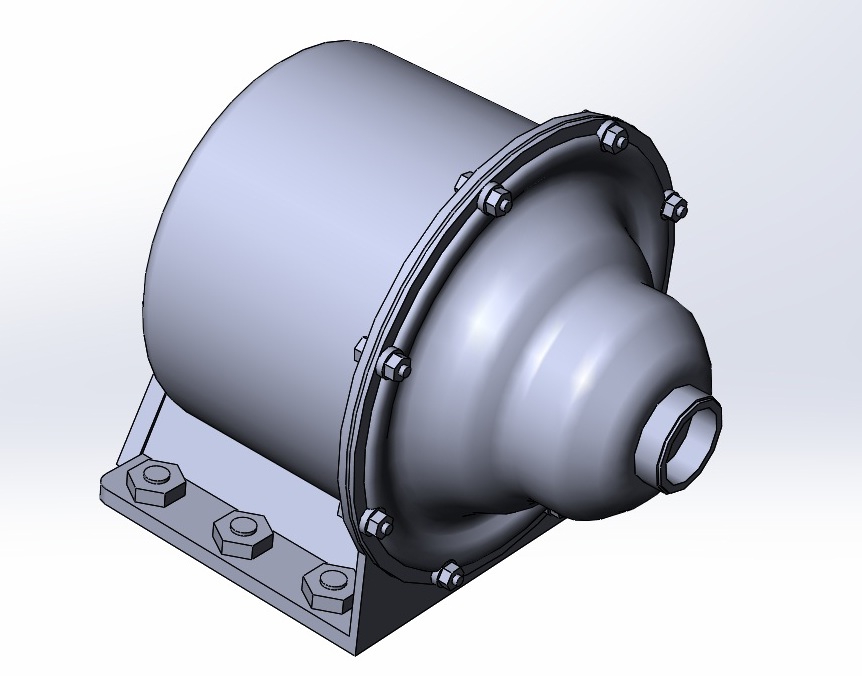

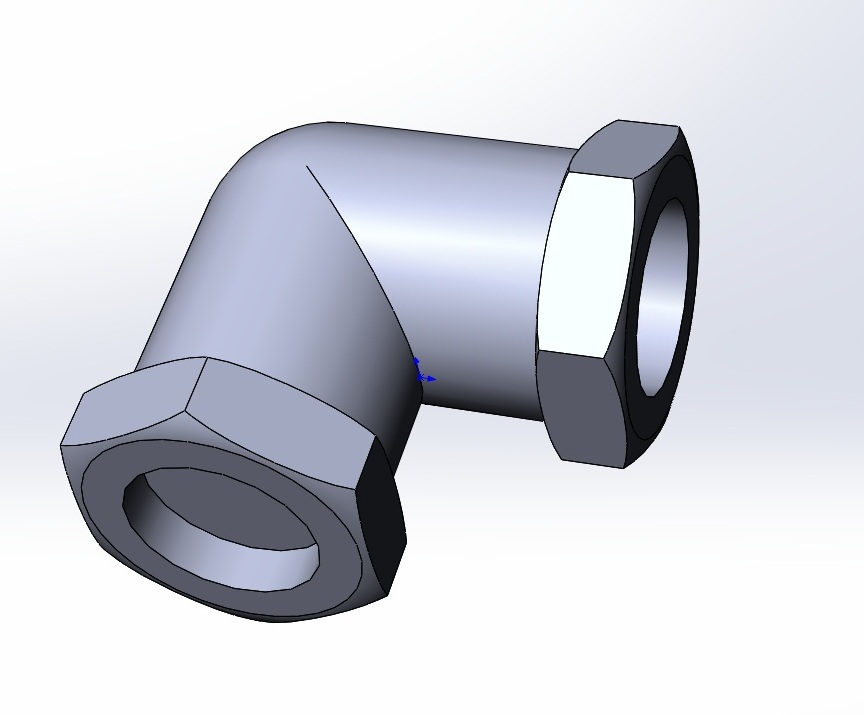

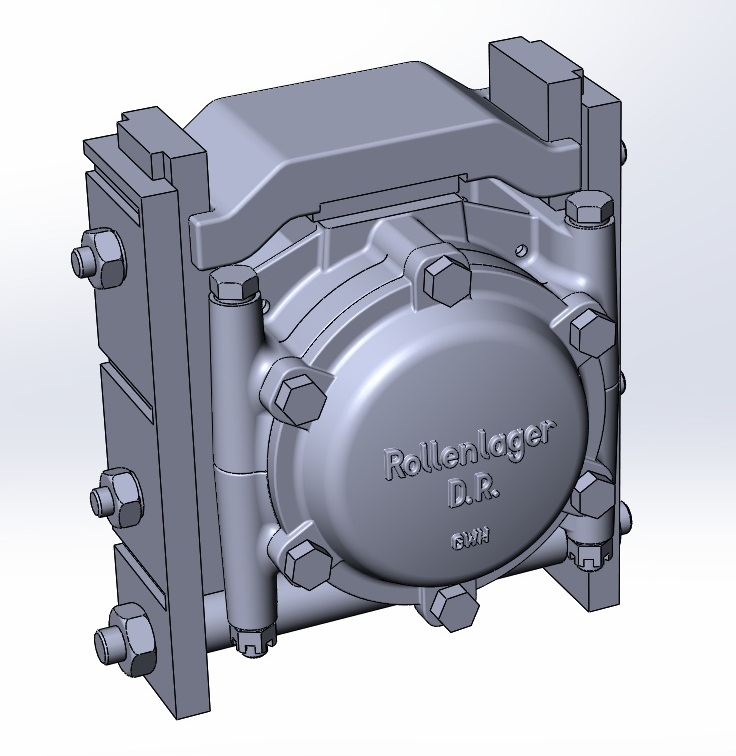

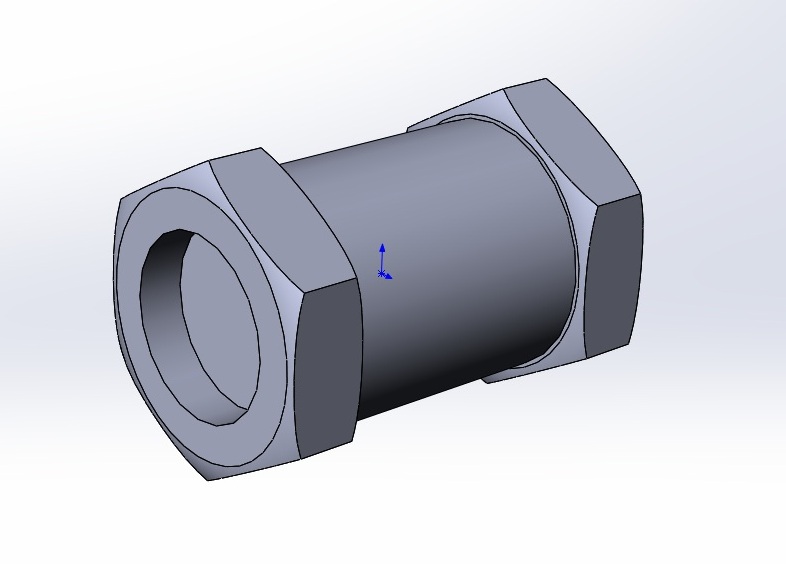

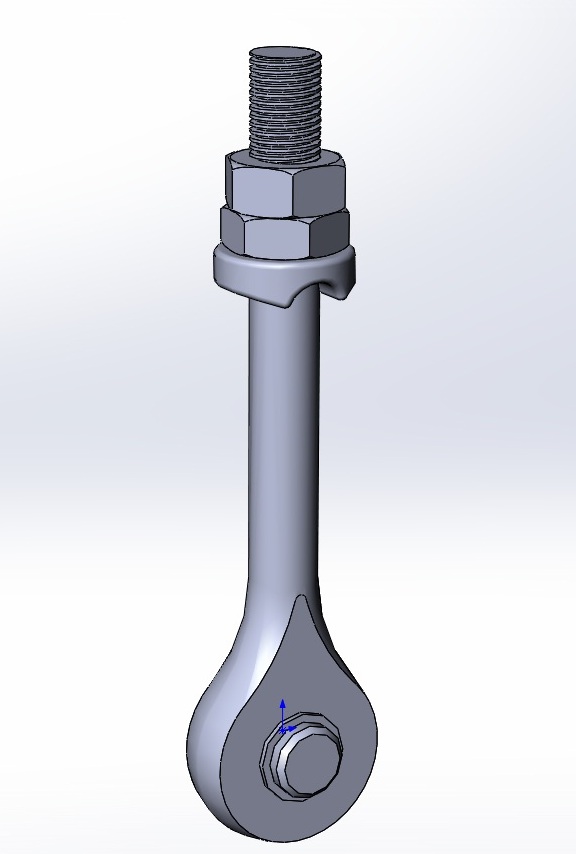

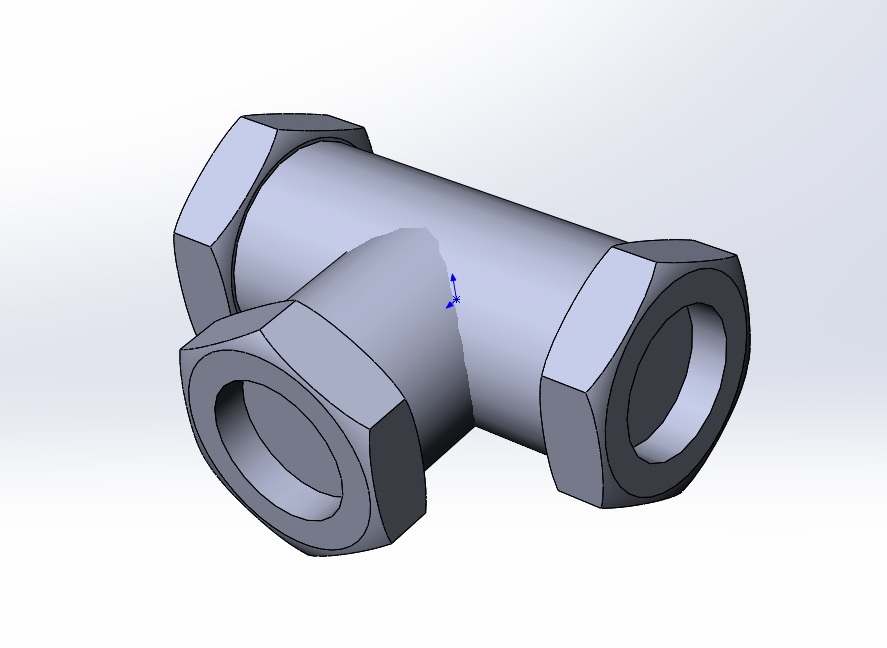

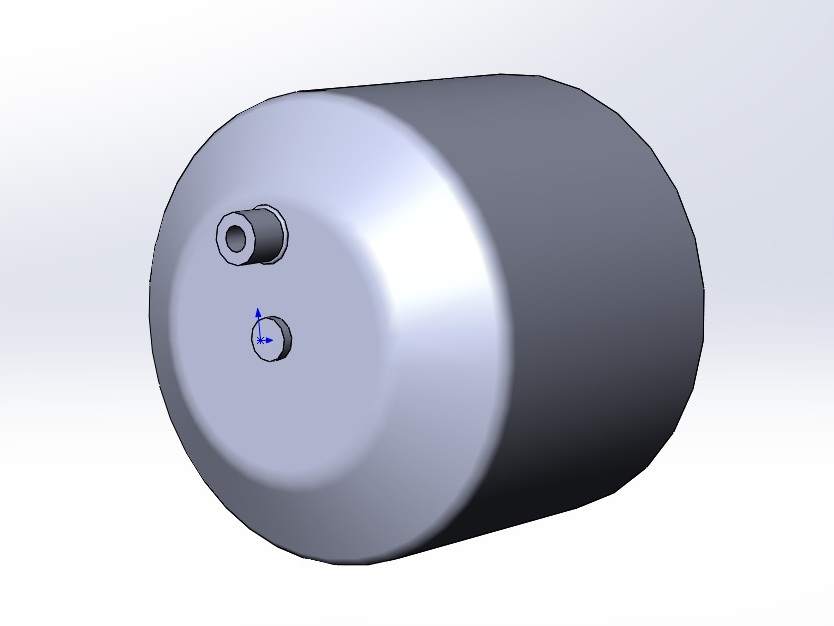

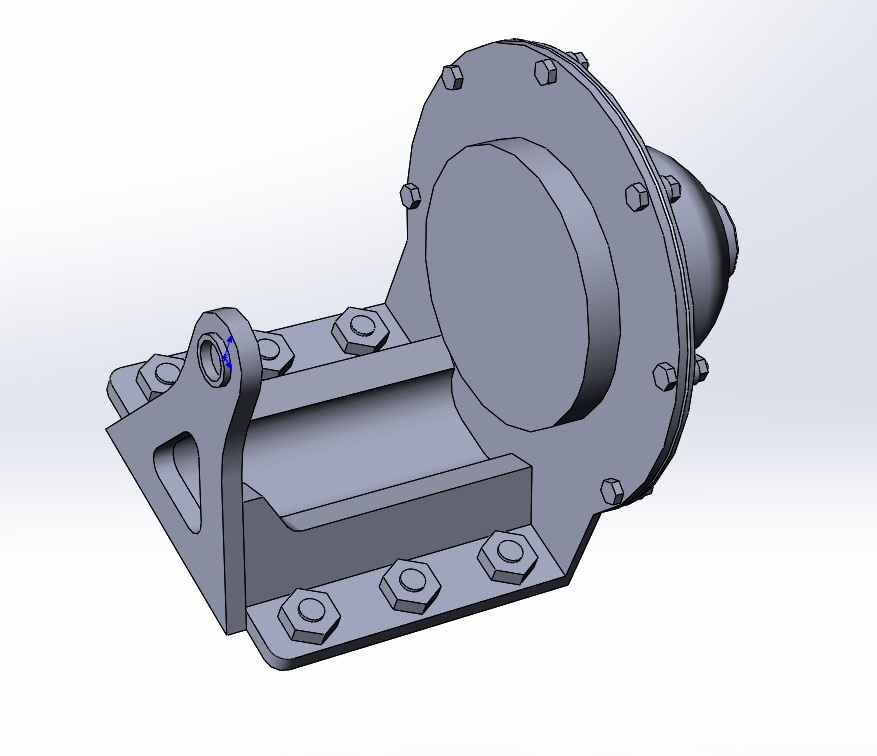

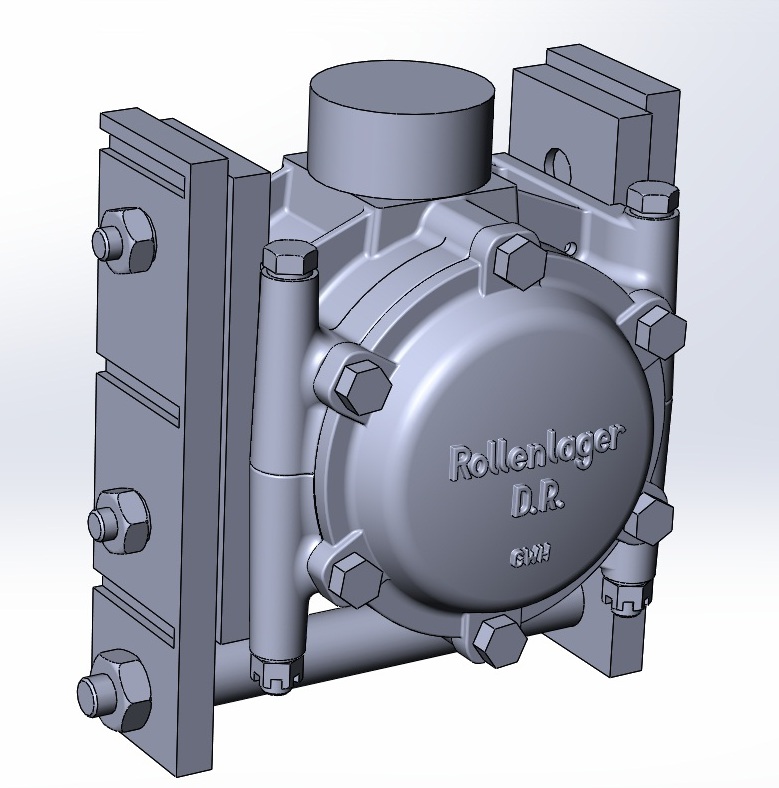

Дополнительные детали для последующего выращивания и копирования.....

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-66194500-1464586704_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-38869000-1464586706_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-65658300-1464586707_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-96791400-1464586708_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-19500400-1464586710_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-18646400-1464586711_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-80028000-1464586712_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-11890000-1464586714_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_05_2016/post-20685332-0-16938500-1464586715_thumb.jpg



[_samokattt]



30 Май 2016 - 08:39 пользователь electro6969 сказал:

Дополнительные детали для последующего выращивания и копирования.....





3Д принтер? А можно посмотреть результаты его работы, на каких то предыдущих работах? Стоимость, если заказываете? Или же собственный?

Вопросы самые меркантильные. Идейки просто всякие есть...
