Всем привет.

Это второй блог по постройке, которым я решил поделиться с коллегами по хобби на форуме WoT. Первый был про "первый опыт постройки диорамы". А сегодня я начну выкладывать свою стройку модели фирмы Тамия - Panzer IV.  Сама модель уже построена и я даже начал покраску, но до финала там еще далеко. Выкладывать буду примерно в том же стиле, как это было с диорамой.



На данную стройку у меня несколько целей. Во-первый попробовать собрать немца (до этого собирал только советские танки). Во-вторых отработать несколько новых технологий для себя. Такие как работа с фототравлением, попробовать технику цветовой модуляции, применение фильтров, а так же возможно использование техники hair spray и нанесение "сложных" сколов. Всё выше перечисленное мною до этого не делалось, что добавляем мне двойной интерес.

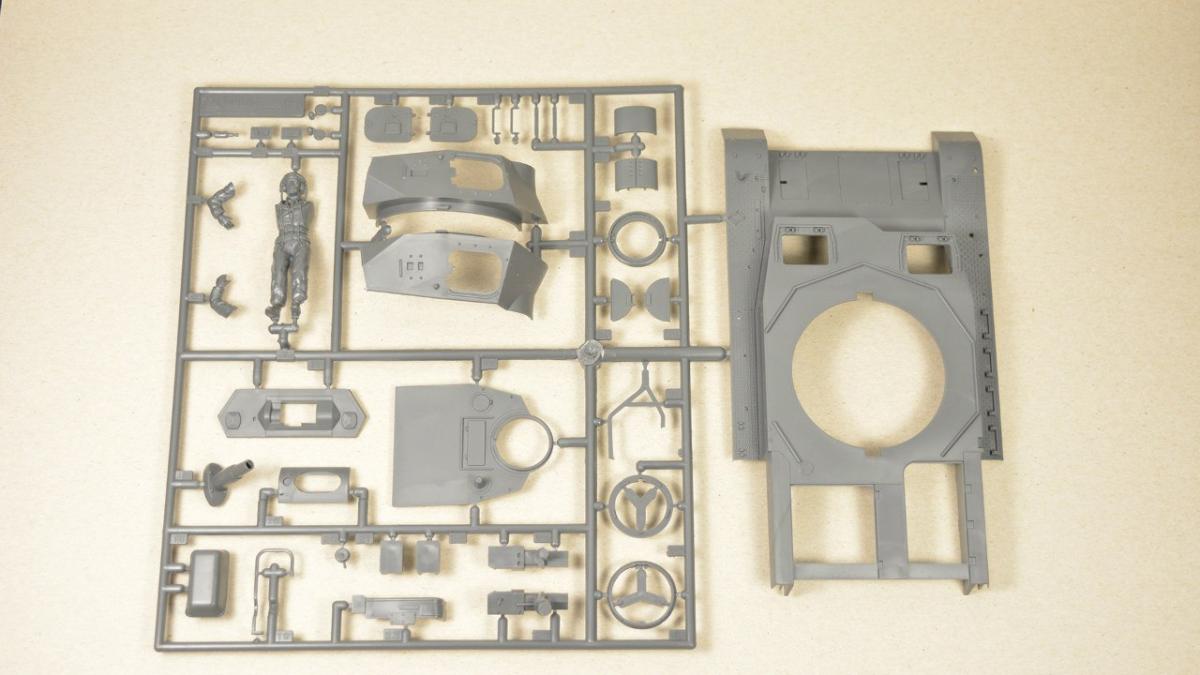

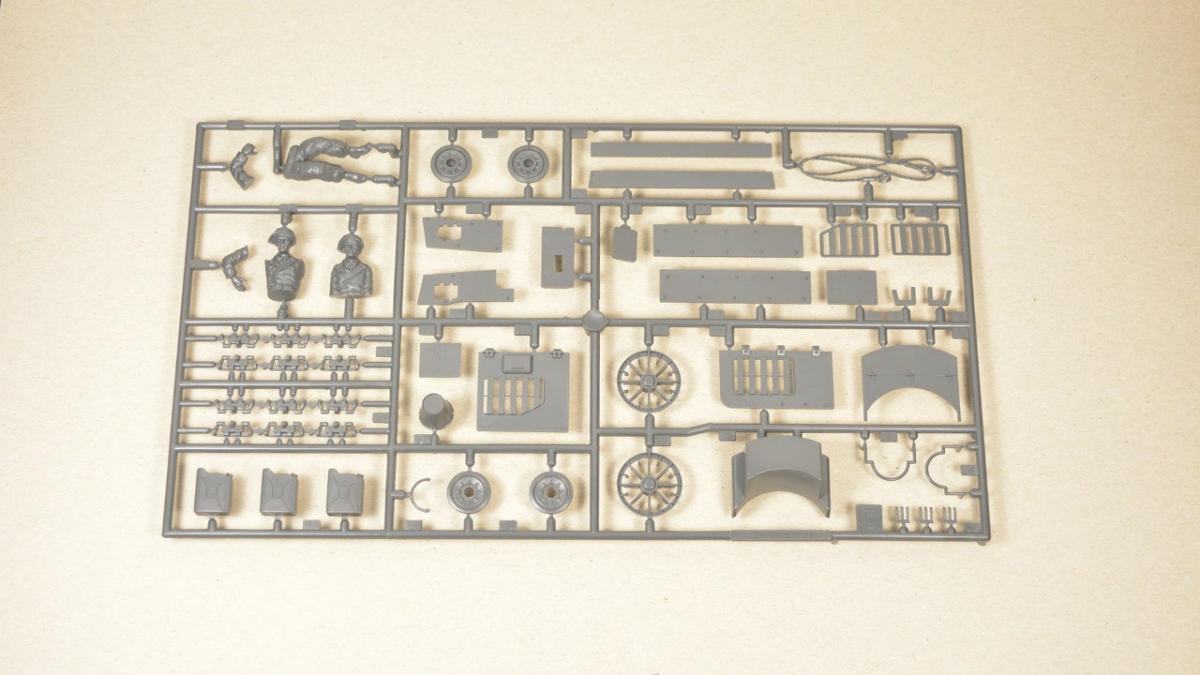

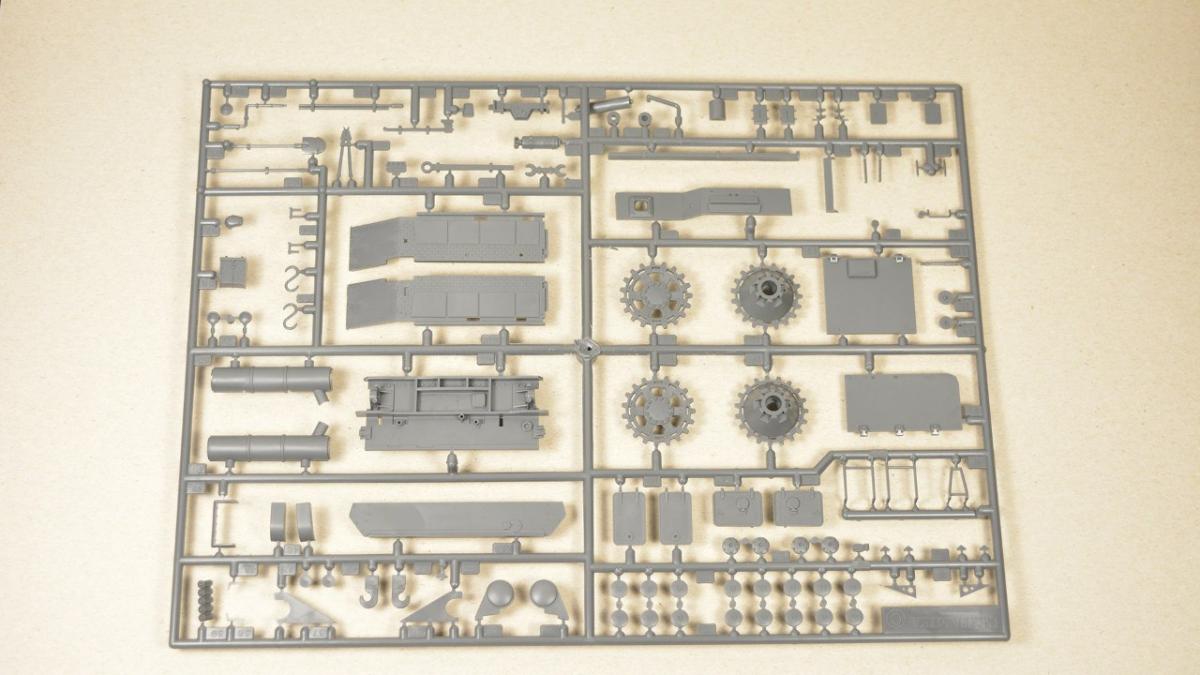

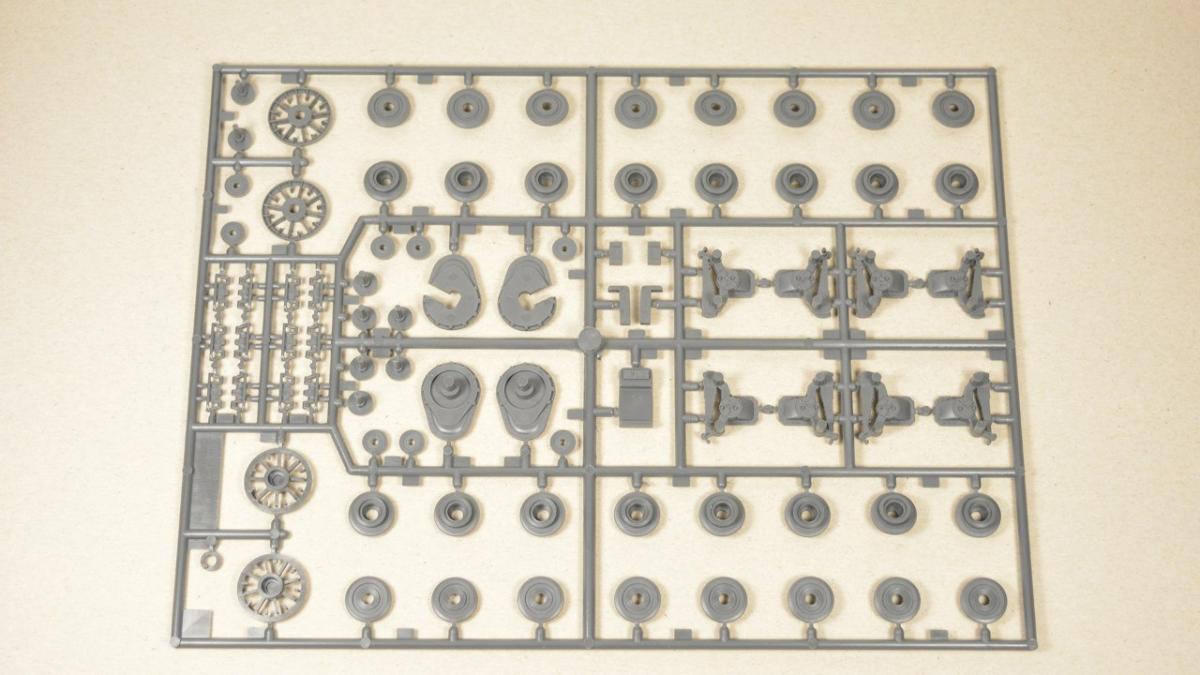

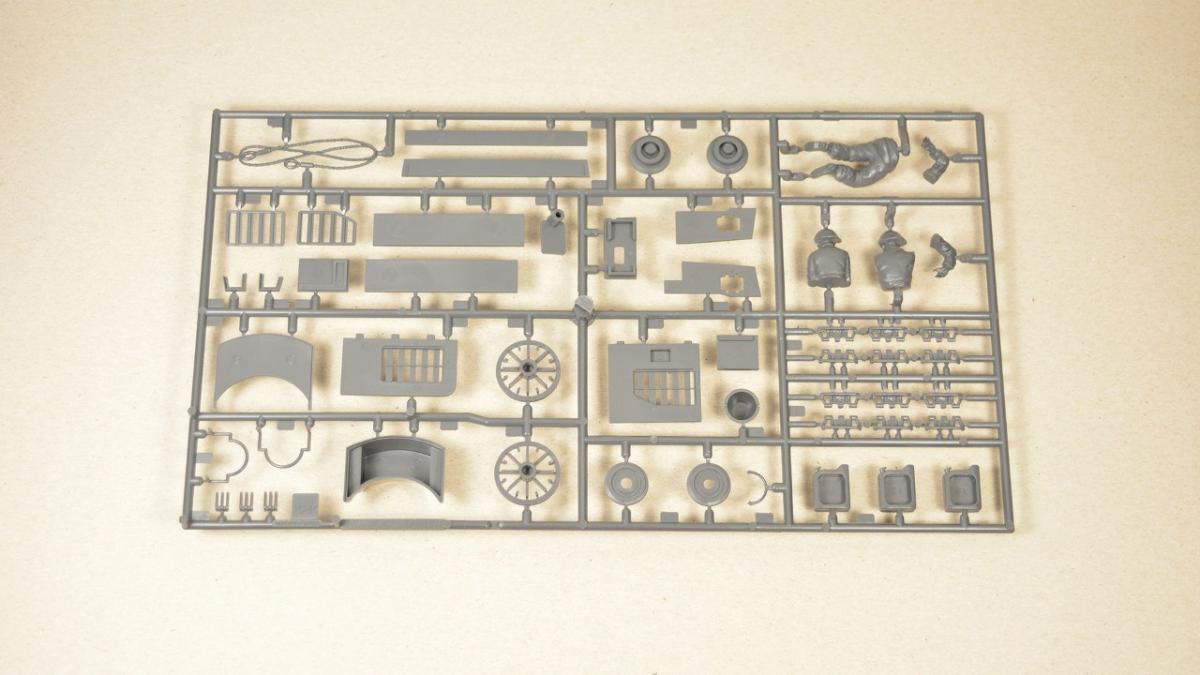

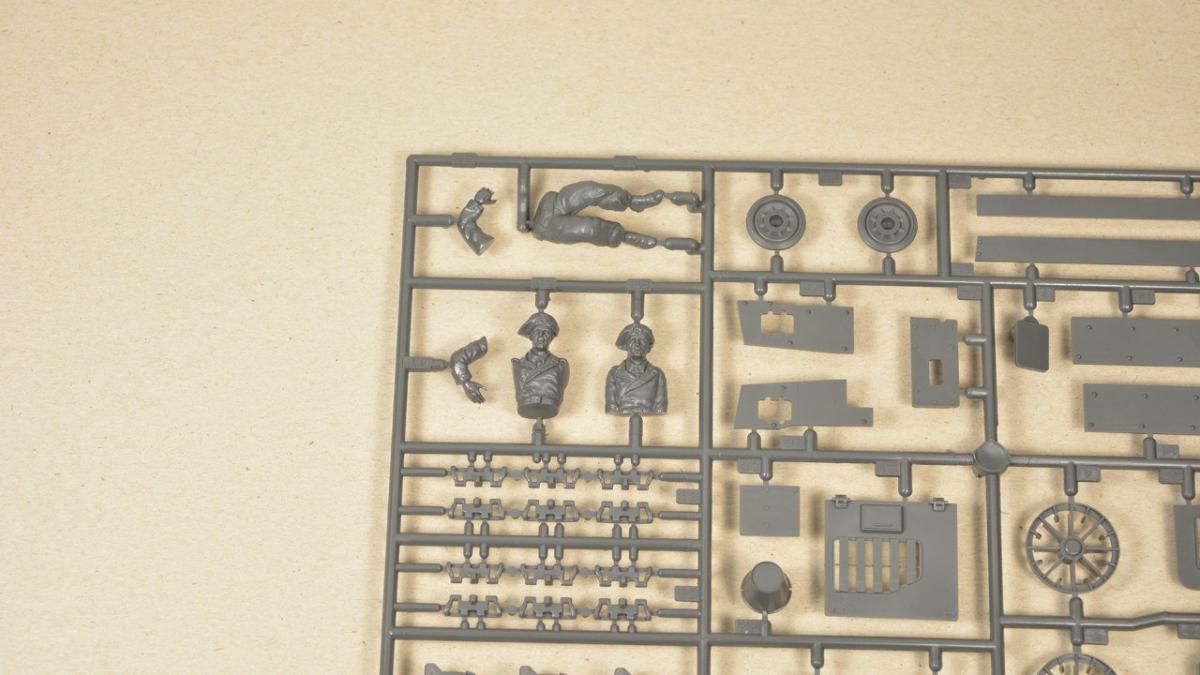

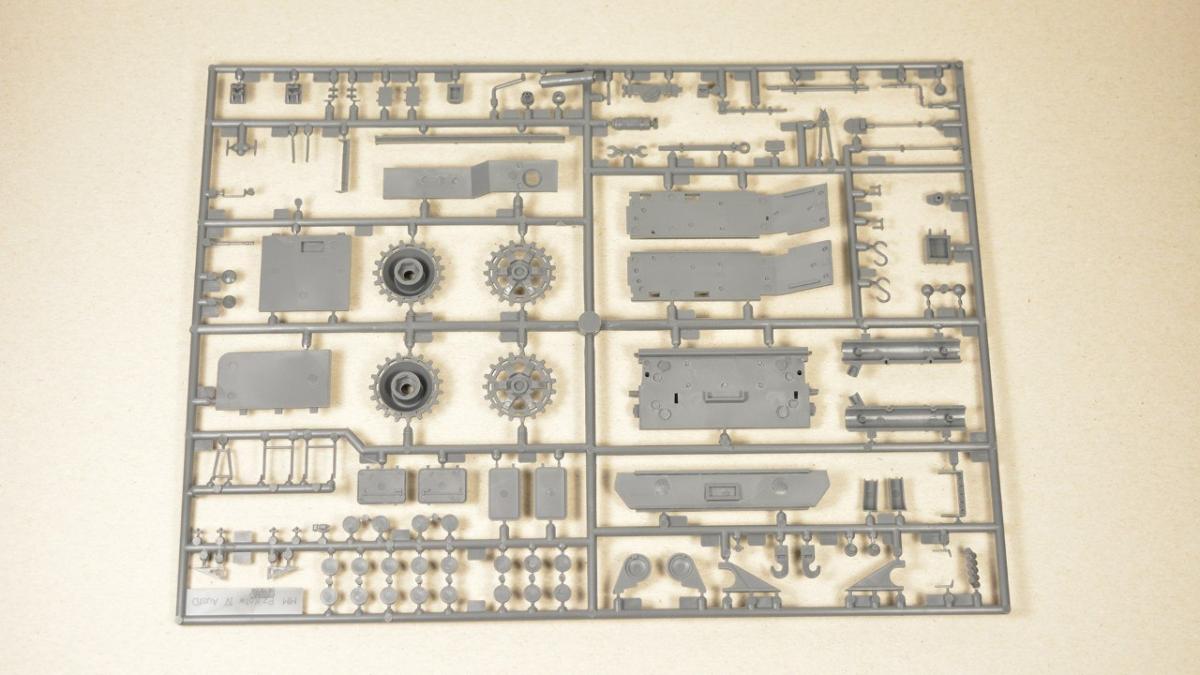

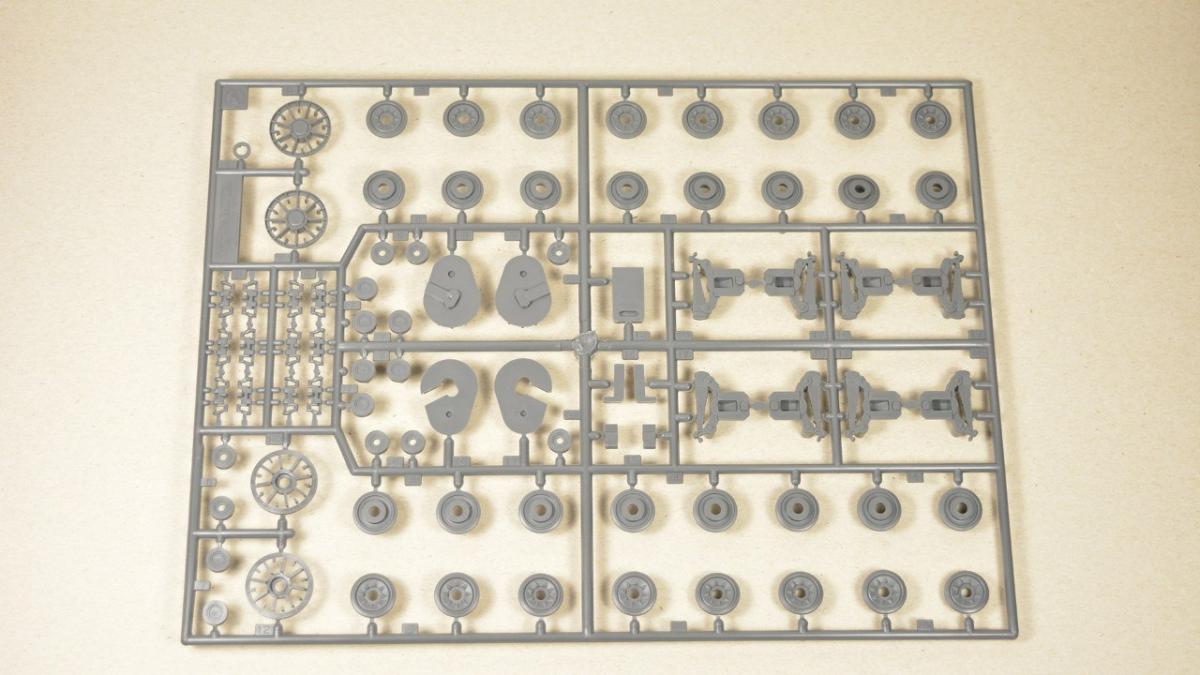

Пожалуй начну по порядку. Первое это небольшой обзор содержимого коробки:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-28726000-1448284528_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-44516800-1448284529_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-63948700-1448284530_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-60401900-1448284531_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-75843300-1448284532_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-96602700-1448284535_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-03968300-1448284539_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-06376200-1448284542_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-09572000-1448284545_thumb.jpg

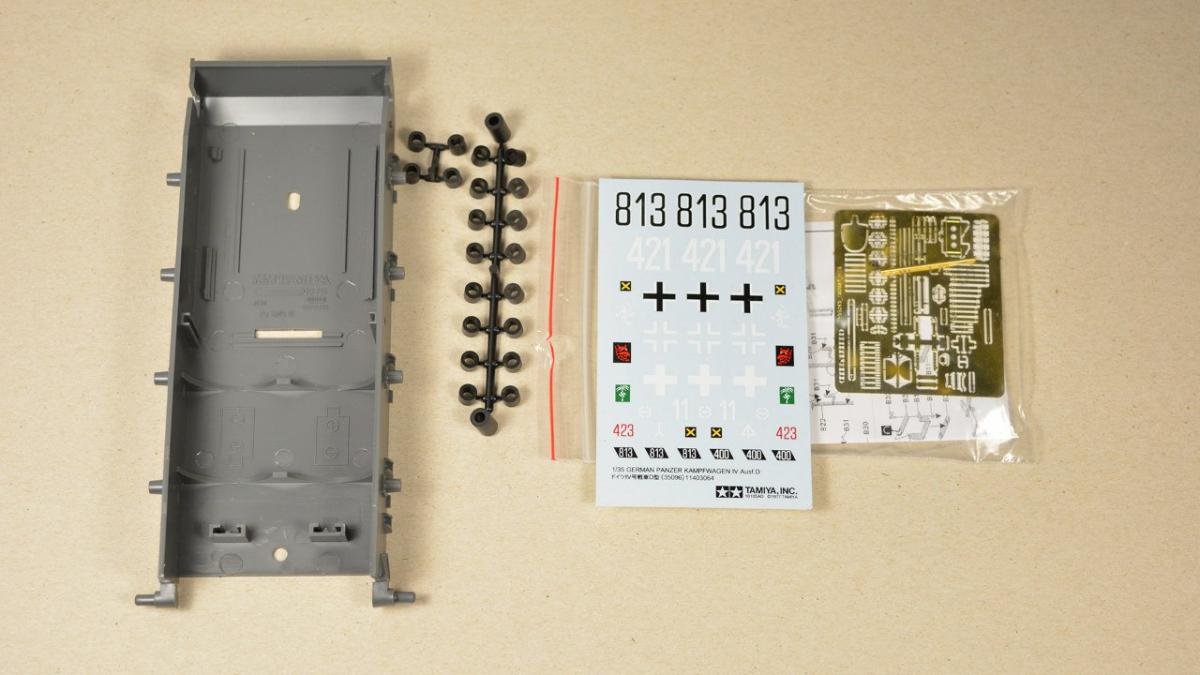

На последнем фото видна плашка фототравления. Единственное что было в магазине при покупке модели. В неё входит крепления для шанцевого инструмента + лопата. Как выяснилось позже, не для всего.

Набор древний и за счет этого относительно не дорого. Ванна корпуса имеет отверстия для установки электромотора. Качество литников хорошее, облоя нет. Траки винил, но выглядят не плохо. В комплекте идут 3 фигурки, на которых присутствуют небольшие швы от прессформ. Набор еще хорош тем, что есть возможность собрать несколько модификаций.



Ну и видео-версия обзора, кому лень читать и листать картинки

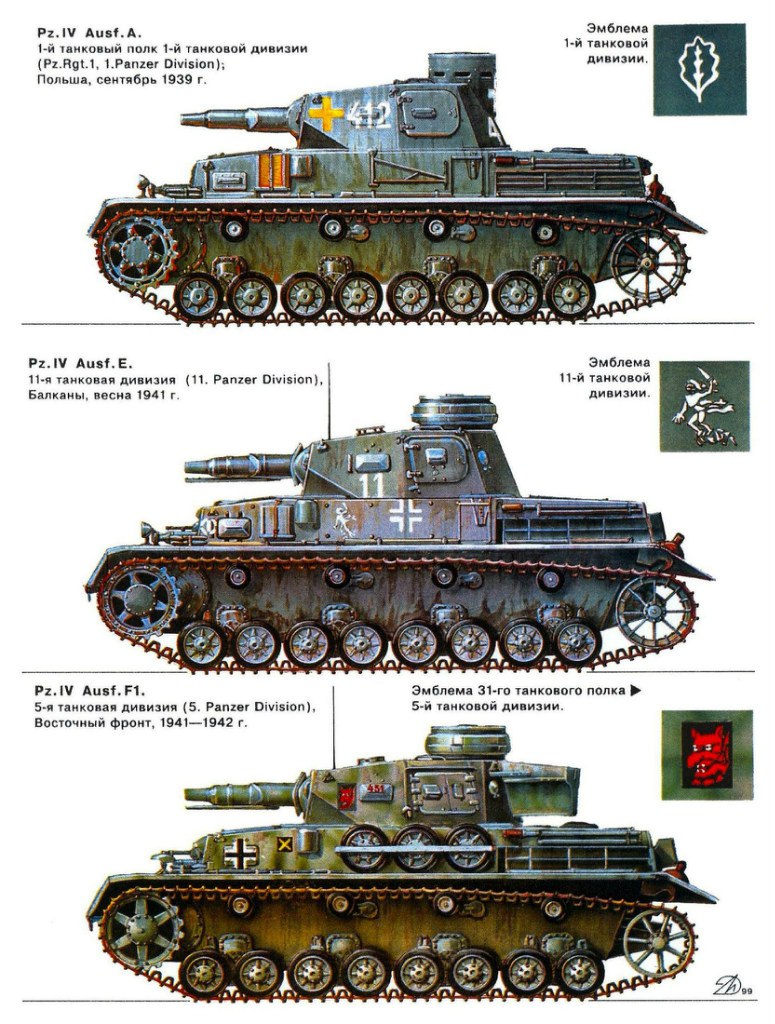

Я буду собирать версию Ausf. E - Балканы, весна 1941г.

Привязка к прототипу есть, но она условная, т.е. только номер машины и эмблема дивизии. Задачи сделать копийную модель нет, только отработка новых технологий.



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-15360600-1448285373_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-29777100-1448285433_thumb.jpg



Продолжение следует...



[oIFKo]

Поехали дальше.

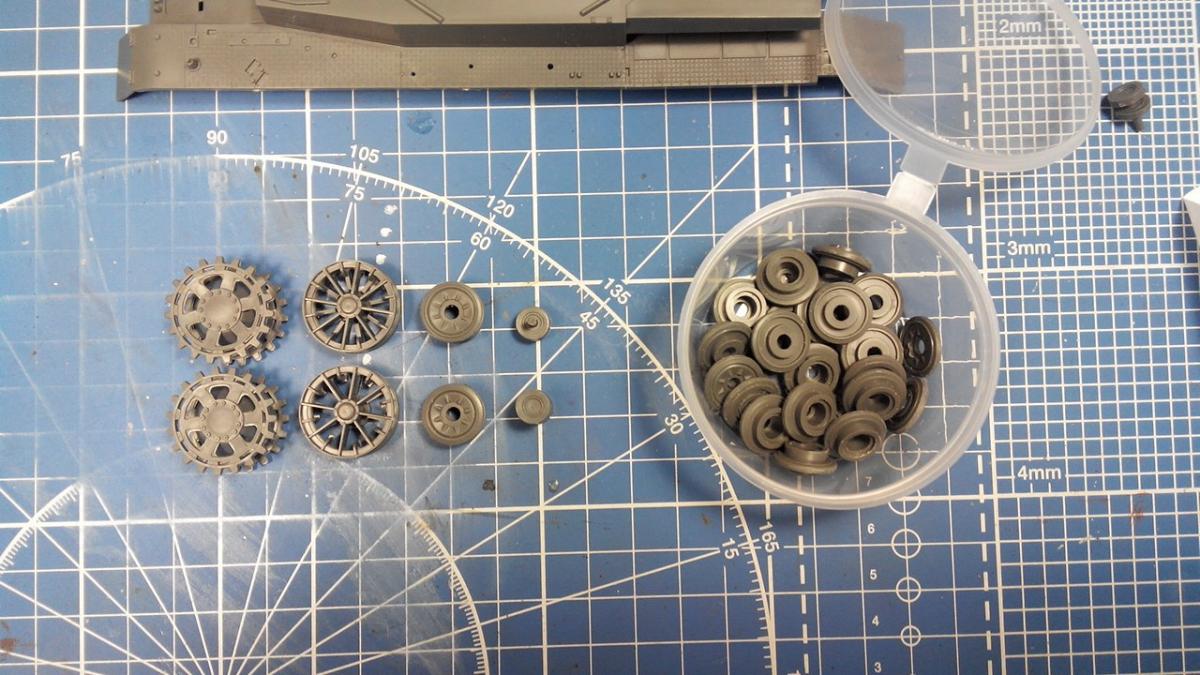

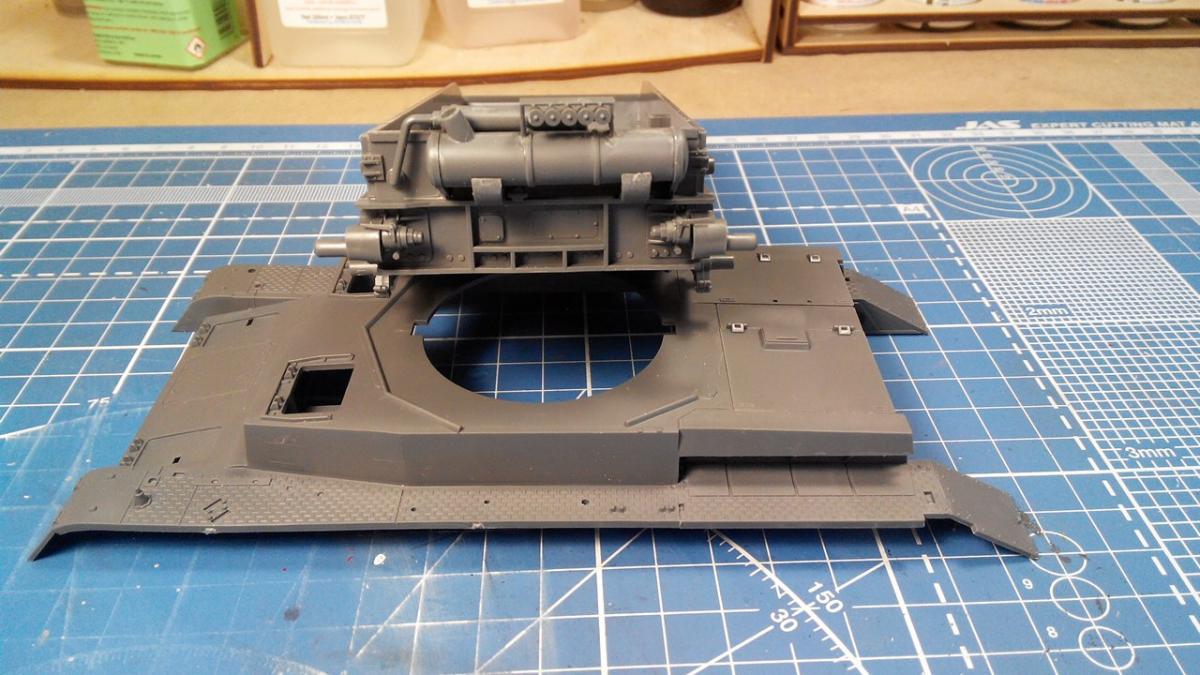

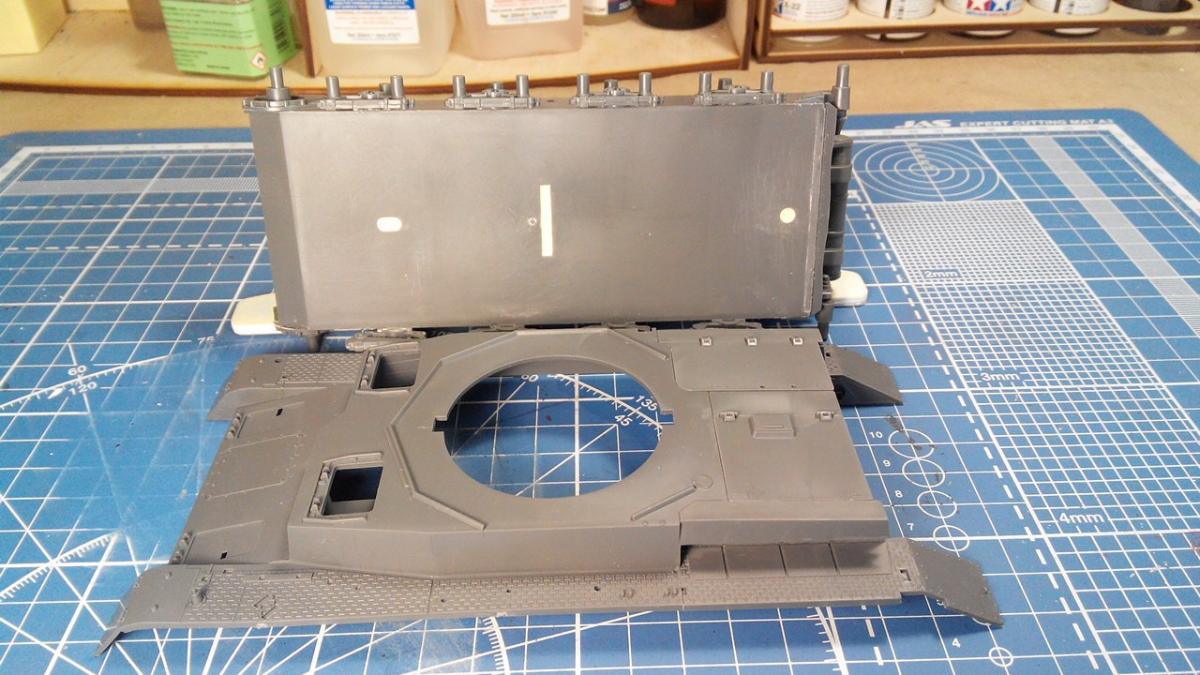

Результаты первого этап сборки:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-43521500-1448291132_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-50040100-1448291133_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-52248400-1448291134_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-46233100-1448291135_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-33700200-1448291136_thumb.jpg

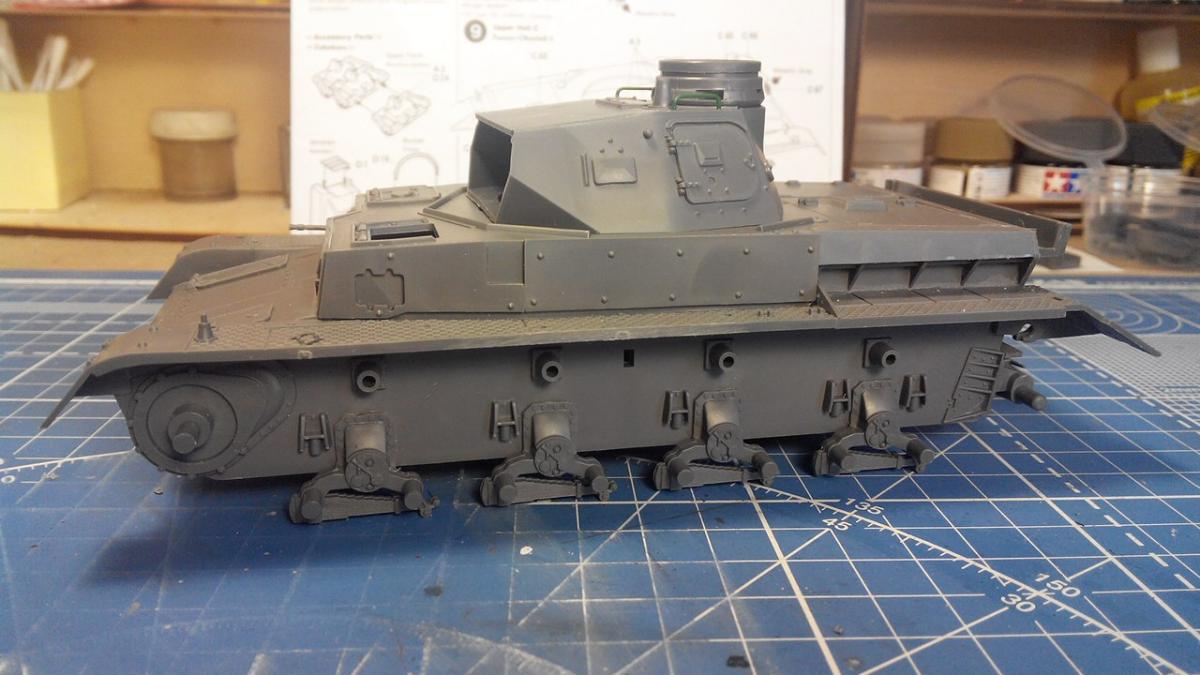

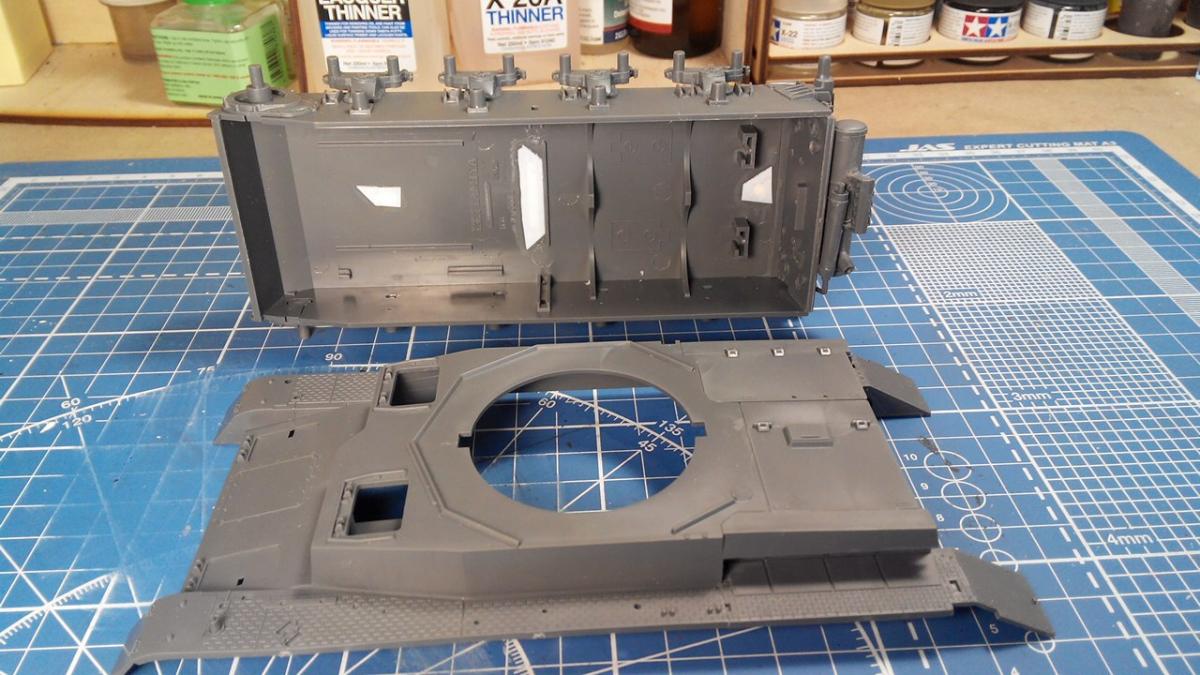

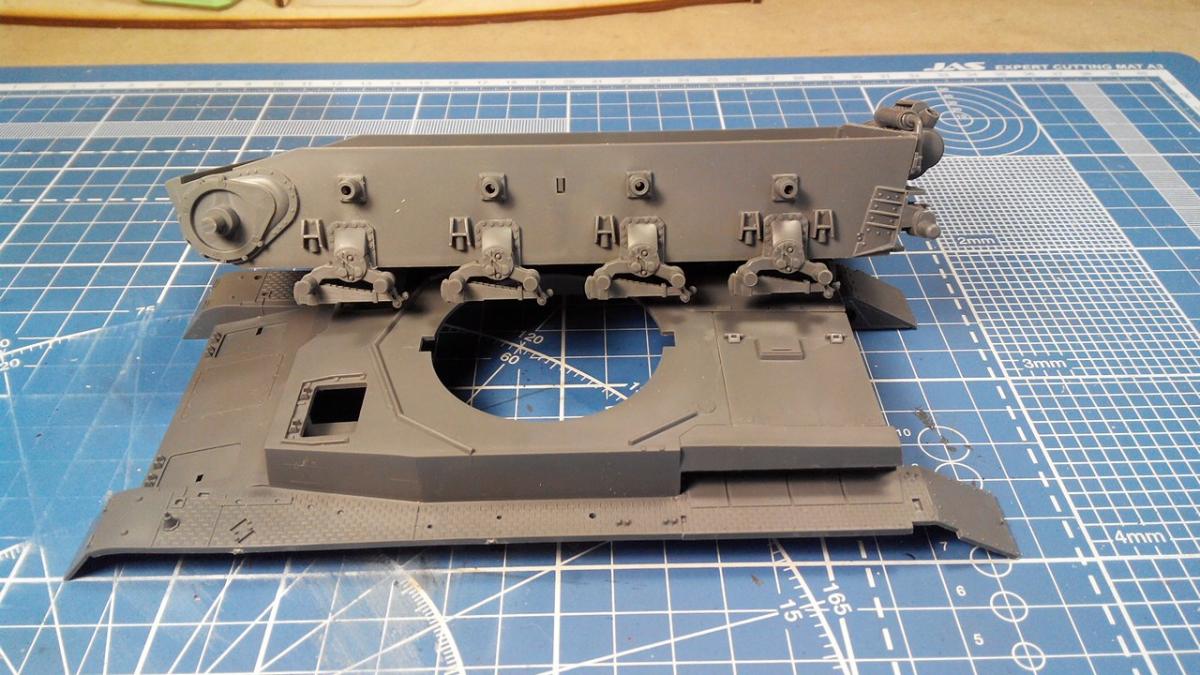

Собрал нижнюю половину корпуса. С катками пришлось немного повозится, ибо на каждом из них был шов (забыл указать в обзоре), которой я стачивал пилкой. Так же я заделал дырки на днище. Изнутри вклеил кусок крышки от доширака, а снаружи замазал шпатлевкой. Шпатлевка не модельная, а обычная шпатлевка по дереву. Стыковка деталей хорошая, напильник пока отдыхает.

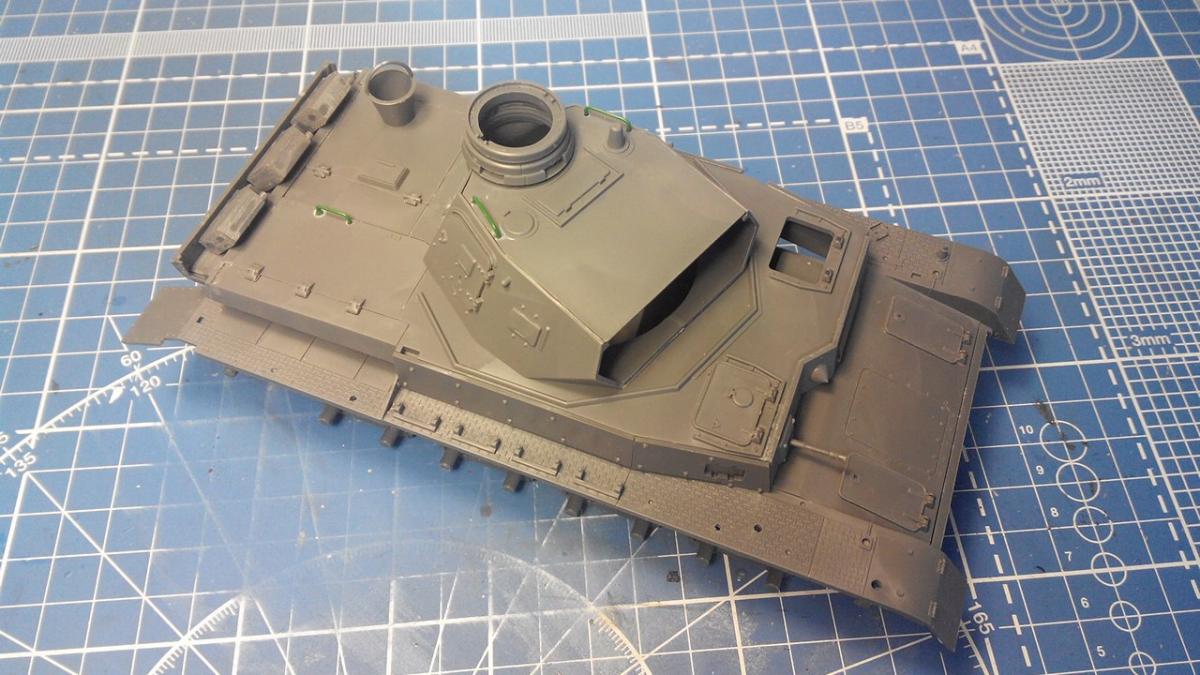

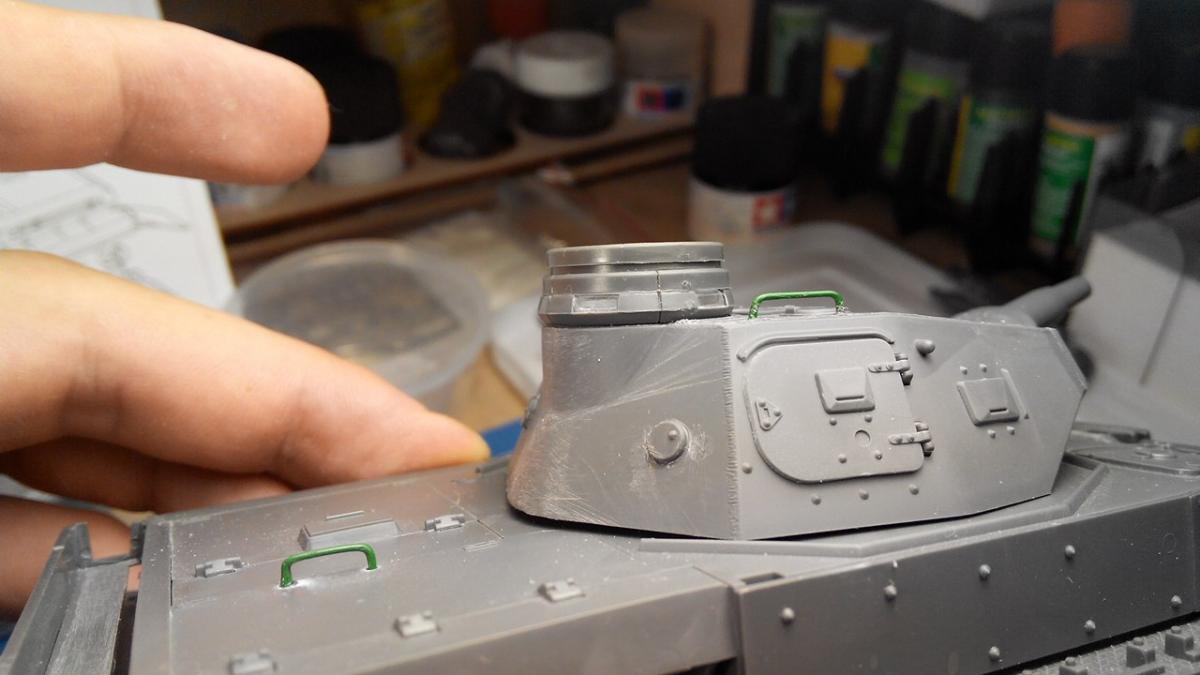

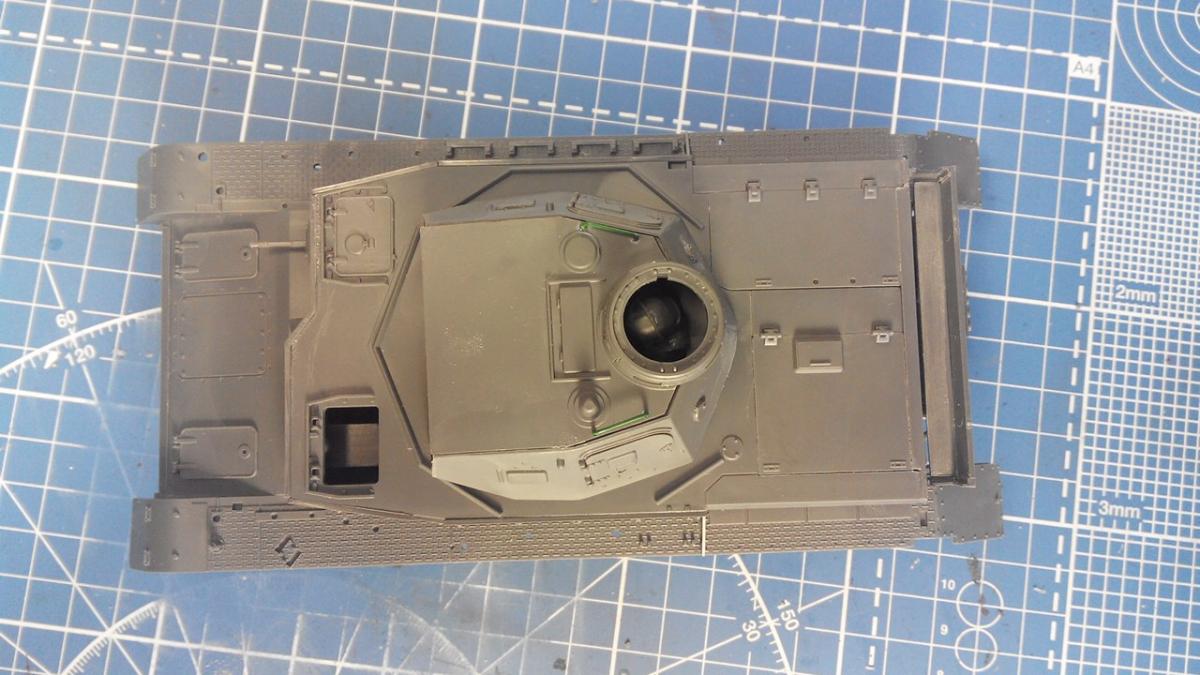

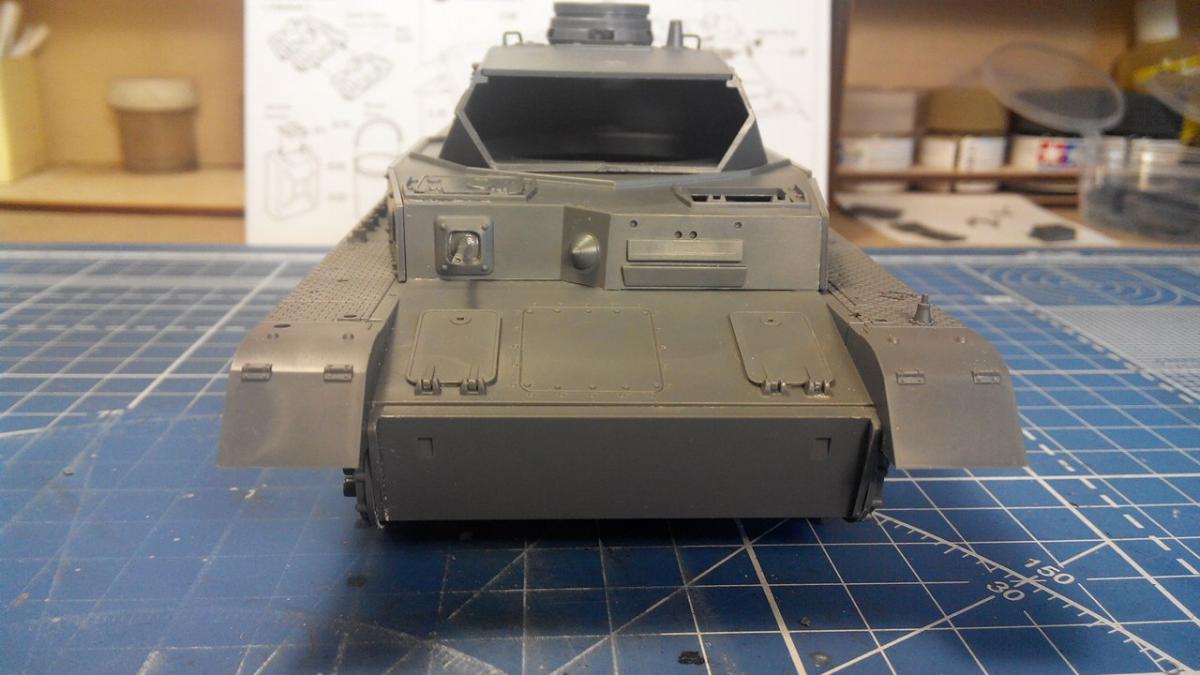

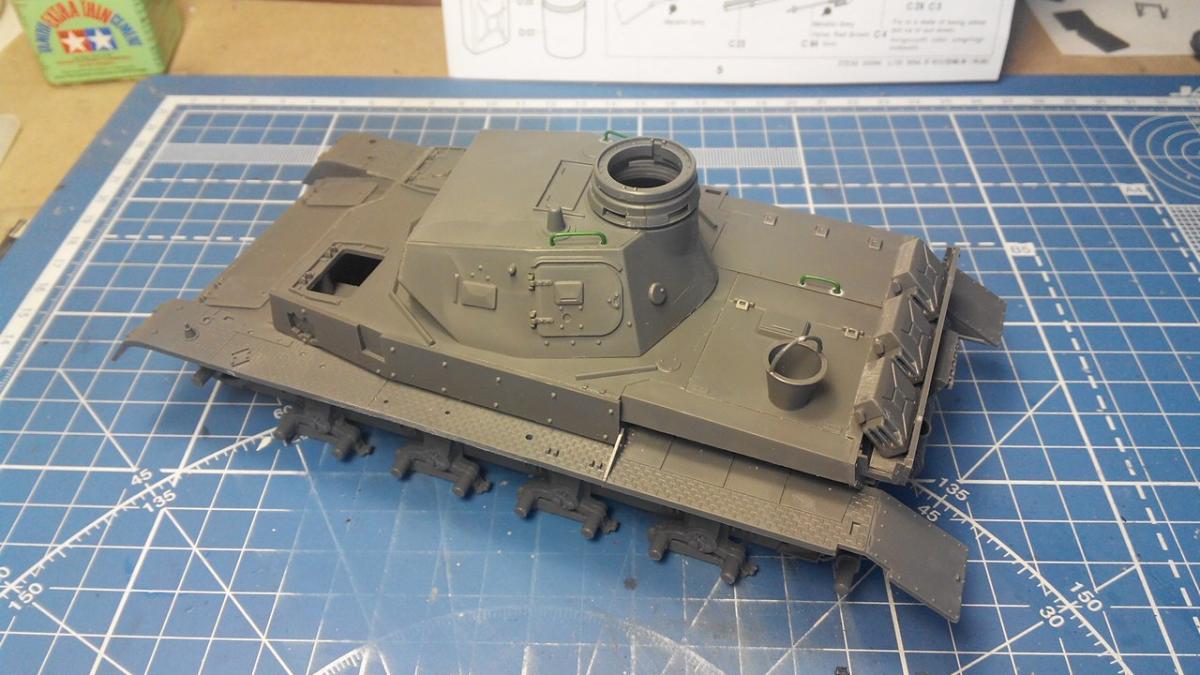

За второй заход сборки. Модель собирается легко и не принужденно. Собирал верхнюю часть корпуса. Рассверлил оба пулемета. Использовал руки в качестве зажима  и тупое сверло типа Jas. После этого задумался о покупке мини-дрели и нормального набора сверл. Без них реально не удобно. Так же собрал частично башню и казенник орудия. Детализация башни на этом заканчивается. Да, еще заменил пластиковые поручни на проволоку. Поручни приклеивал на супер-клей. Не понравилось что канистры отлиты с полостями, выглядит это так:

 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-36278300-1448292137_thumb.jpg

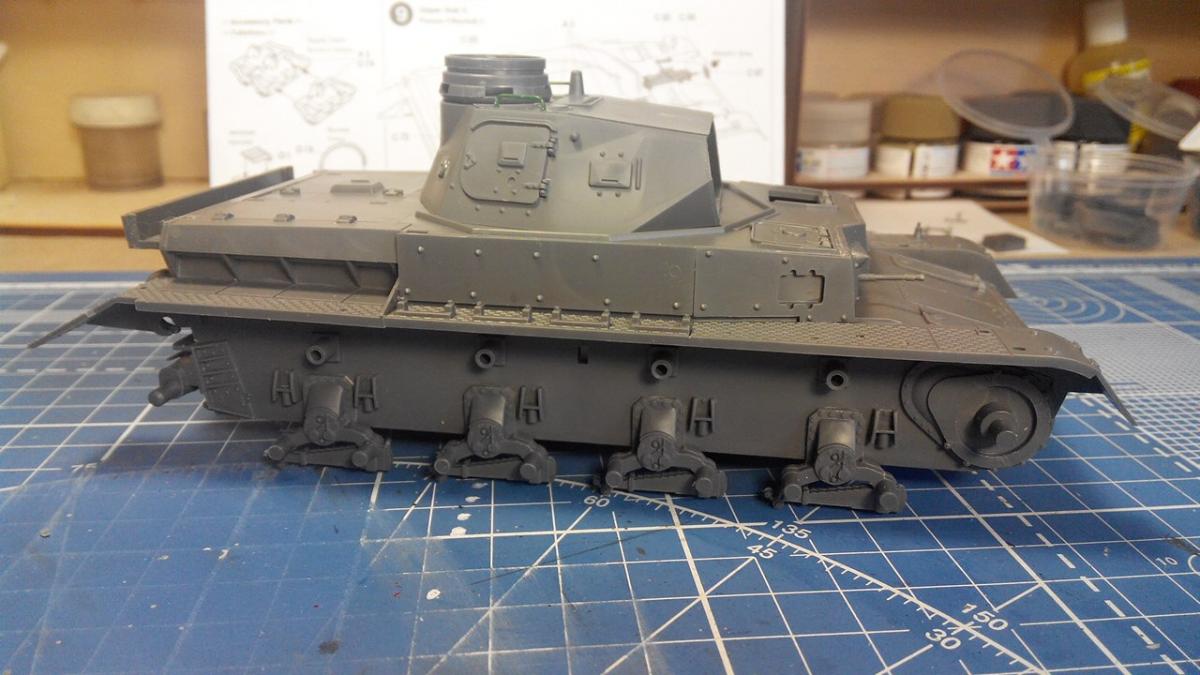

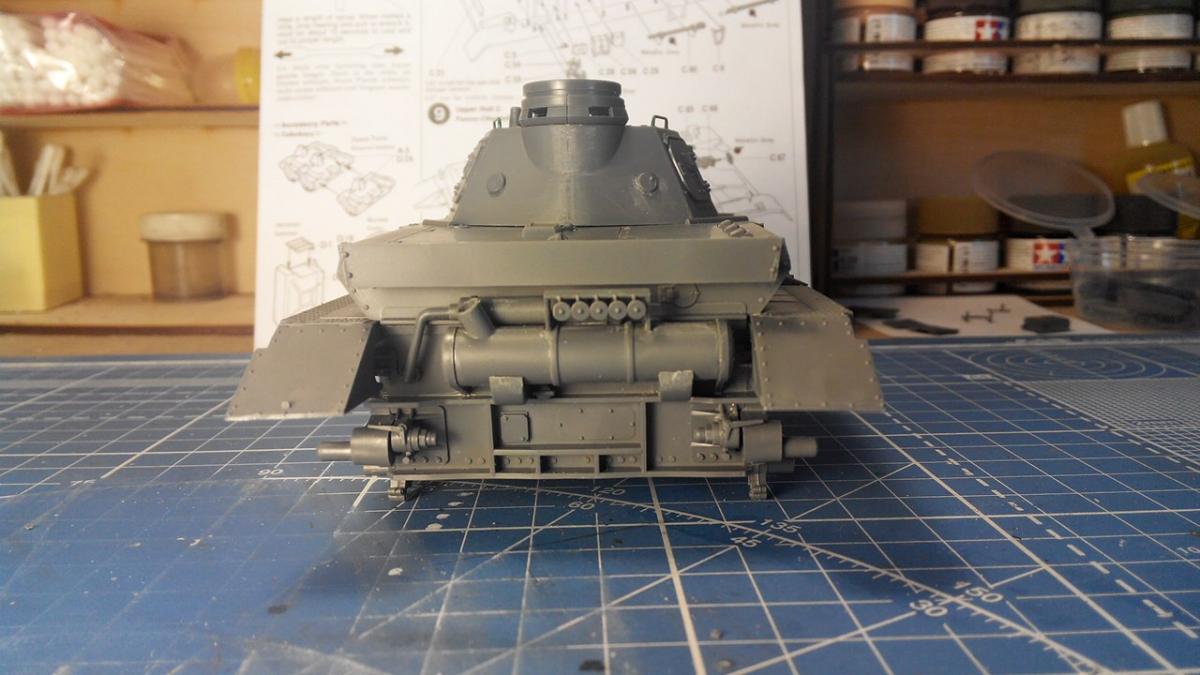

Фото этого этапа сборки:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-21257600-1448291139_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-95141700-1448291141_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-08851000-1448291144_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-09420100-1448291147_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-14061200-1448291150_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-97763600-1448291152_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-32653200-1448291156_thumb.jpg



Ну и само собой подробности в видео:

[Amonagil]

Отличный блог! прям пошаговая инструкция для начинающих, очень приятно смотреть видео обзоры. Приятный голос и четкая речь))) Продолжайте в том же духе



[oIFKo]

23 Ноя 2015 - 16:04 пользователь Amonagil сказал:

Отличный блог! прям пошаговая инструкция для начинающих, очень приятно смотреть видео обзоры. Приятный голос и четкая речь))) Продолжайте в том же духе



Спасибо, продолжение будет завтра.

[Andryhin50rus]

весь во внимании!!



[oIFKo]

23 Ноя 2015 - 18:23 пользователь Andryhin50rus сказал:

весь во внимании!!



Постараюсь за завтра выложить оставшуюся часть готового, а затем обновлять по мере готовности

[oIFKo]

И так. Продолжение вещания

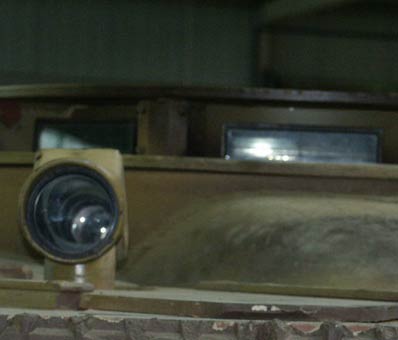

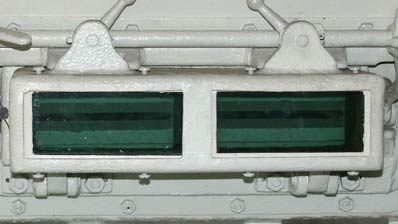

Далее был поиск внешнего вида триплексов. Сам не нашел, подкинули коллеги по хобби:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-86356100-1448369334_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-77942200-1448369335_thumb.jpg

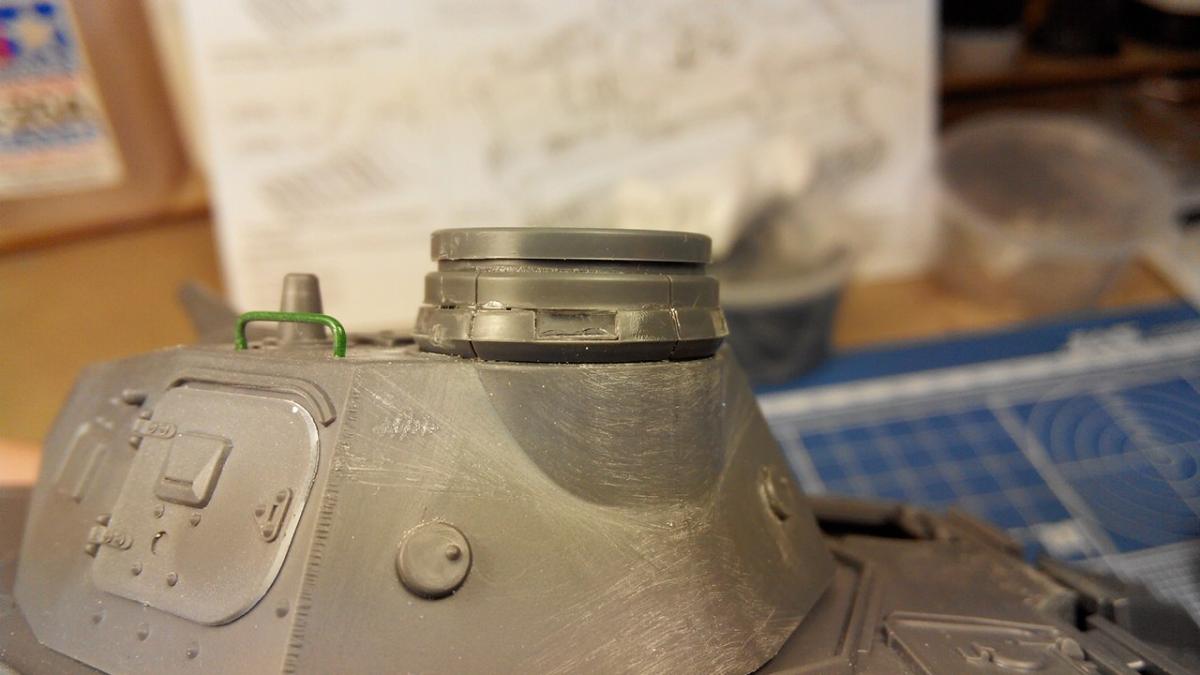

Т.е. танк с Балканов, то триплексы по идее должны быть прозрачные. Делал я из самым простым и доступным способом, а именно использовал пластик от компакт-диска. Вырезал нужный по размеру треугольник и вклеил на свое место:

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-99613900-1448369337_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-14000700-1448369339_thumb.jpg

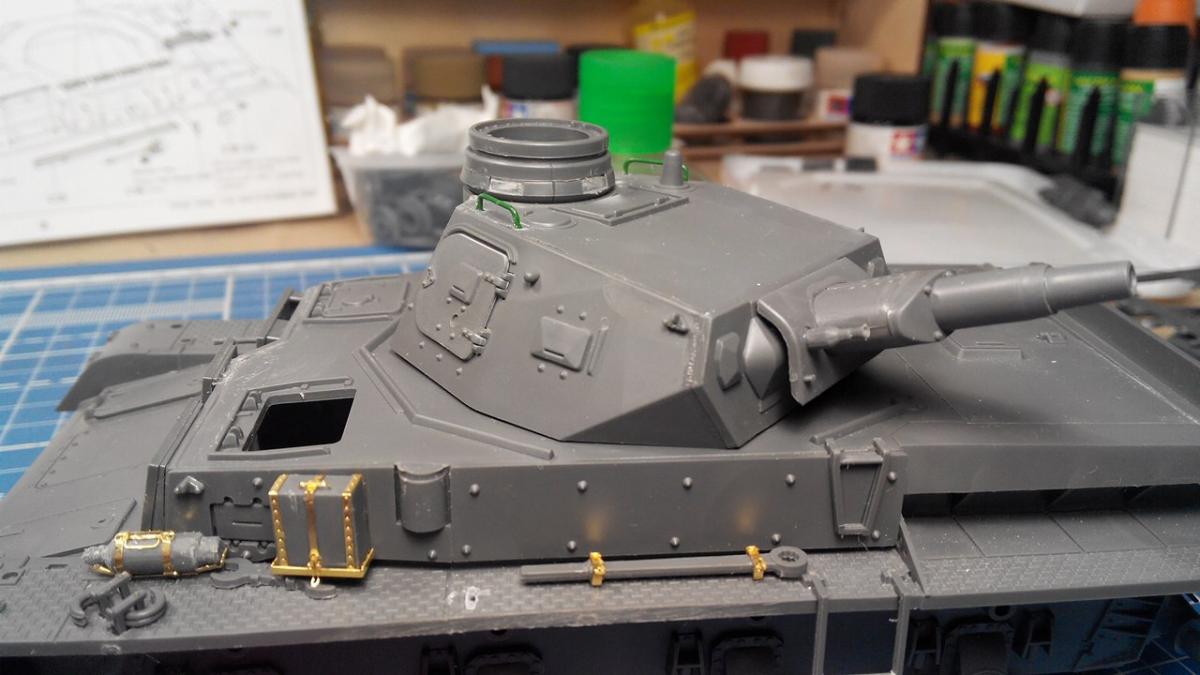

За вечер было сделано следующее:
- Собрана и выкрашена внутри башня (детализация минимальная, красил для тренировки, ибо все равно ничего не будет видно)
- Вклеил триплексы
- Начал осваивать фототравление, геммор еще тот, как выяснилось, нужно обязательно два хороших пинцета для роботы ( у меня хороший только один )
- Приклеил часть шанца



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-61791700-1448369340_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-17760200-1448369344_thumb.jpg

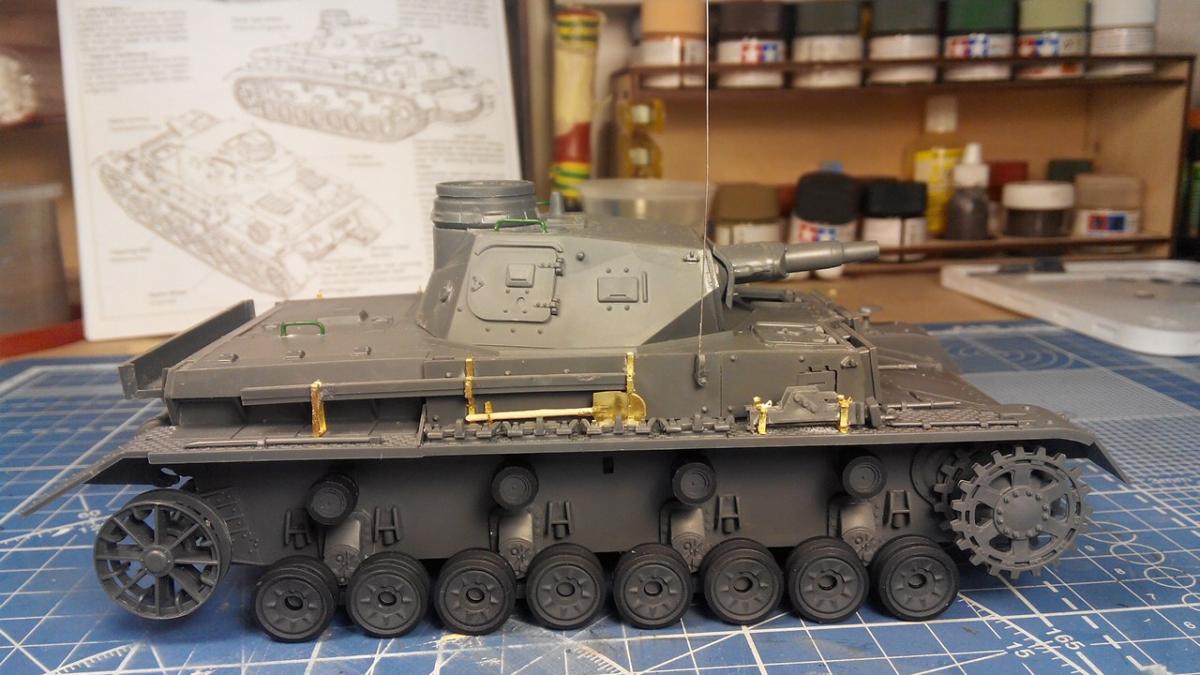

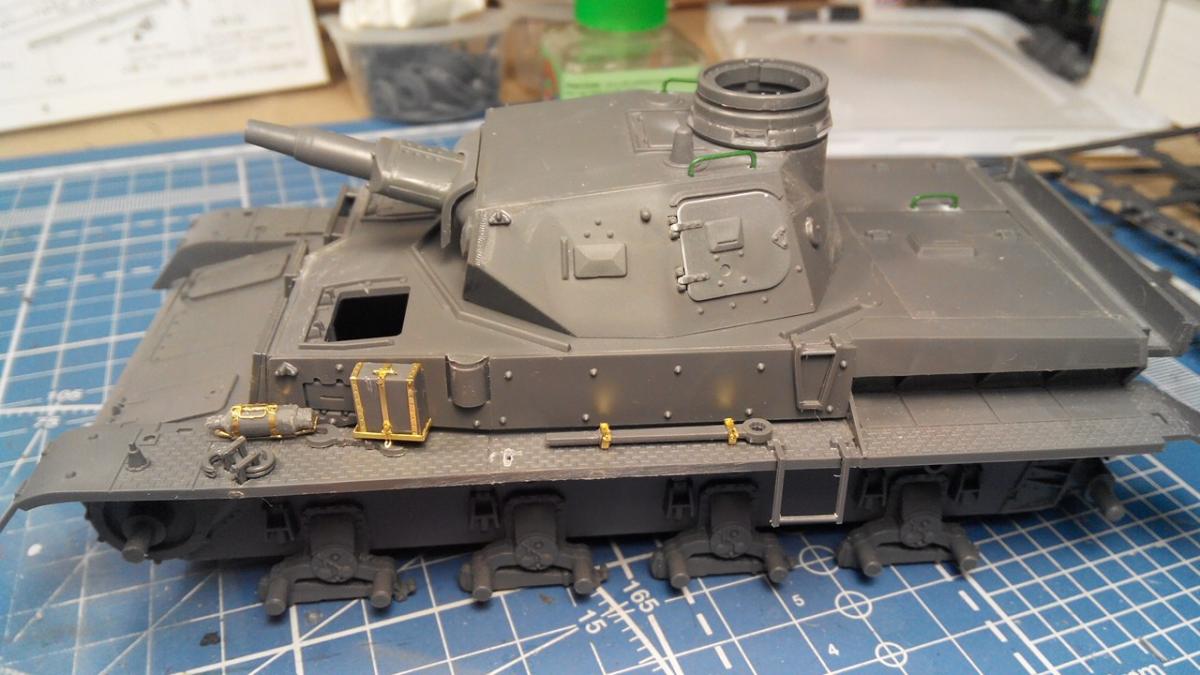

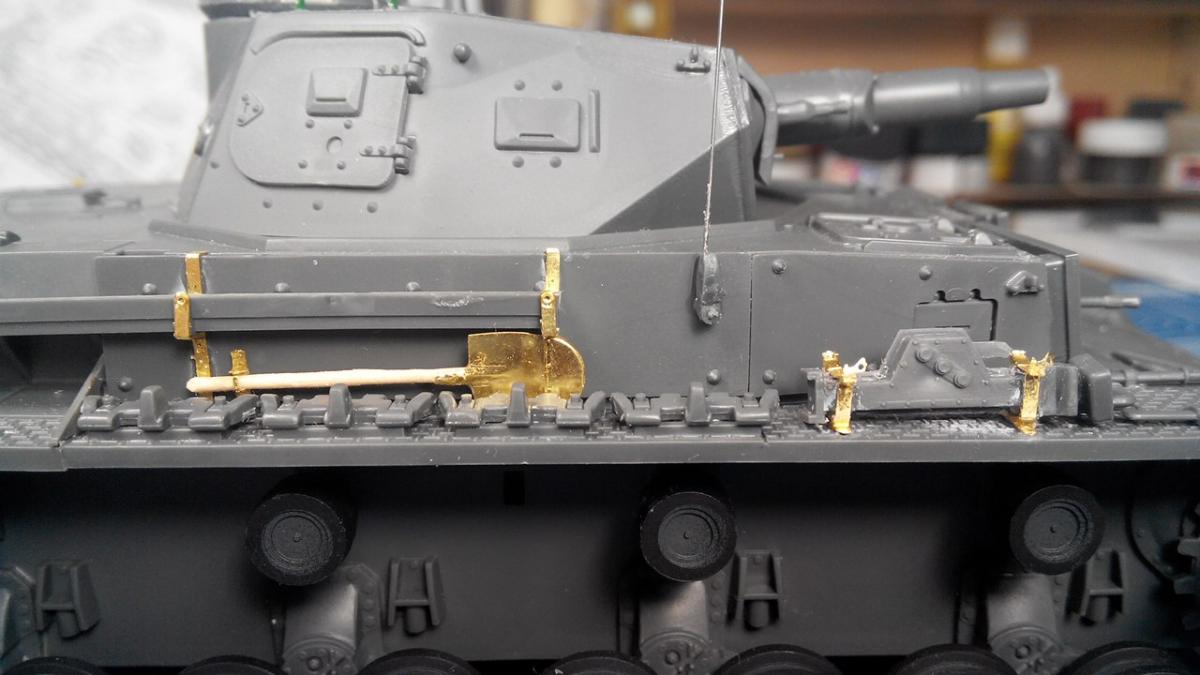

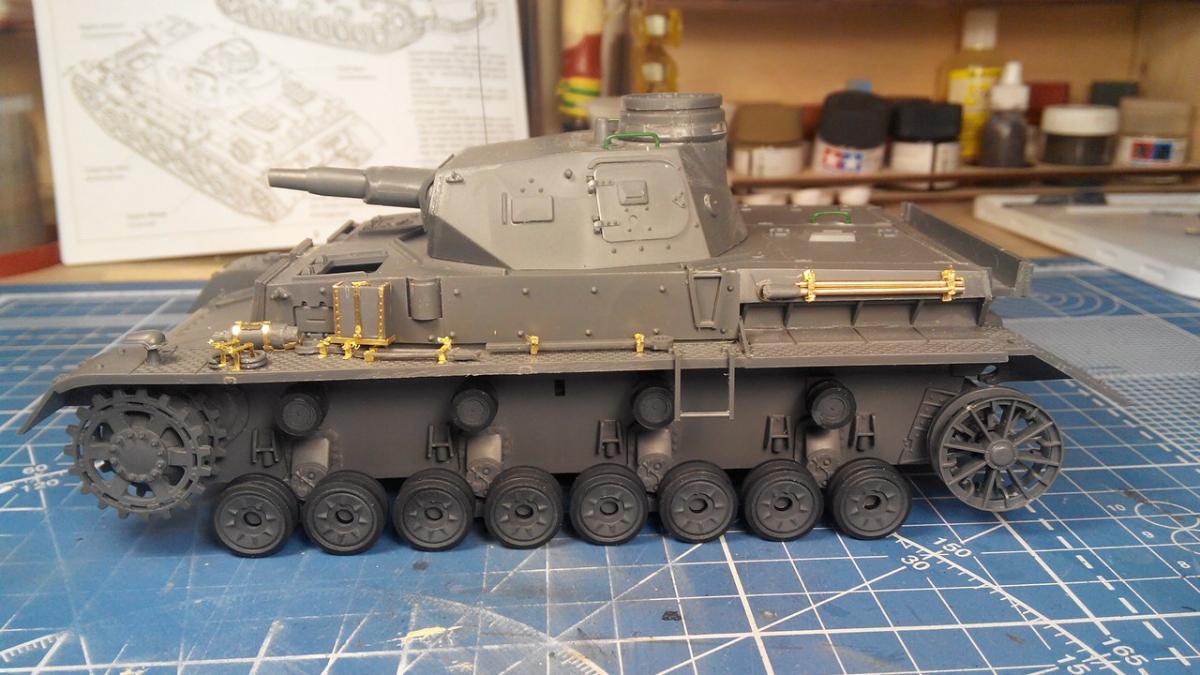

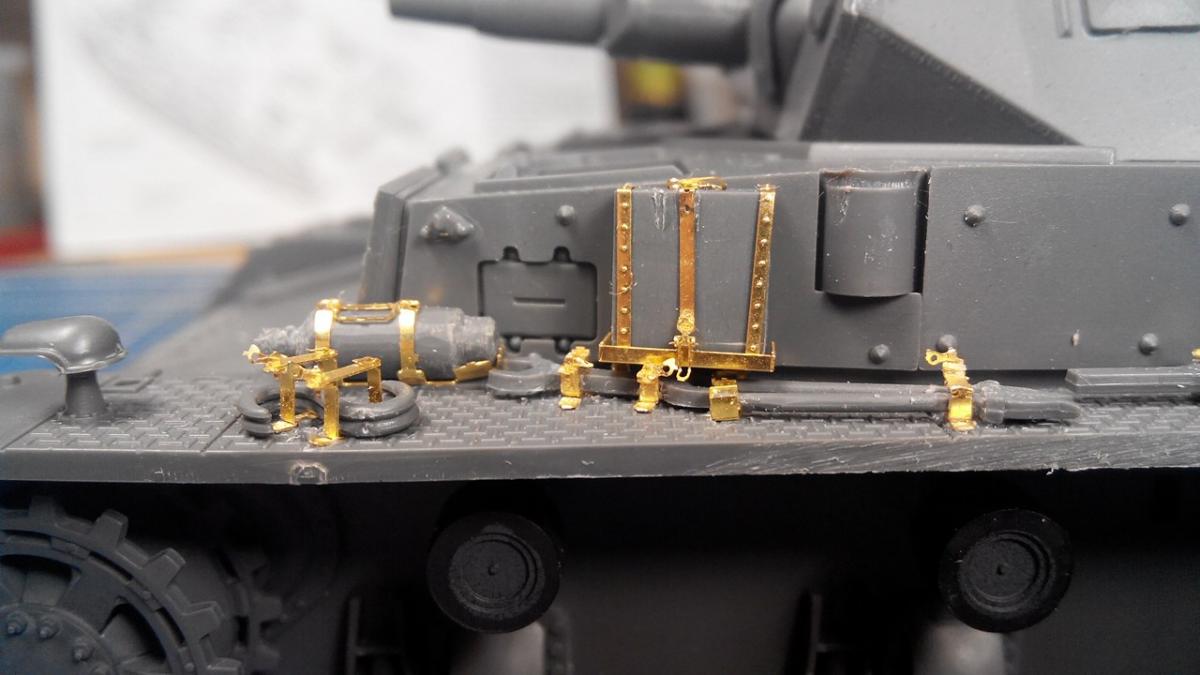

За второй заход закончил с фототравлением, к сожалению в наборе были крепления не на весь инструмент, топор, лом и еще один остались на своих. Само фототравление идет для Звезды и видимо с этим связана проблема с большим количеством нестыковок. Детали пришлось подгонять под фототравление. Так же выкрасил катки. Уже совсем скоро будет покраска. Да, еще сделал антенну из гитарной струны.



 http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-35204600-1448369345_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-57760000-1448369346_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-61603900-1448369347_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-74205600-1448369348_thumb.jpg





Изменено 24 ноября, 2015 пользователем oIFKo

[oIFKo]

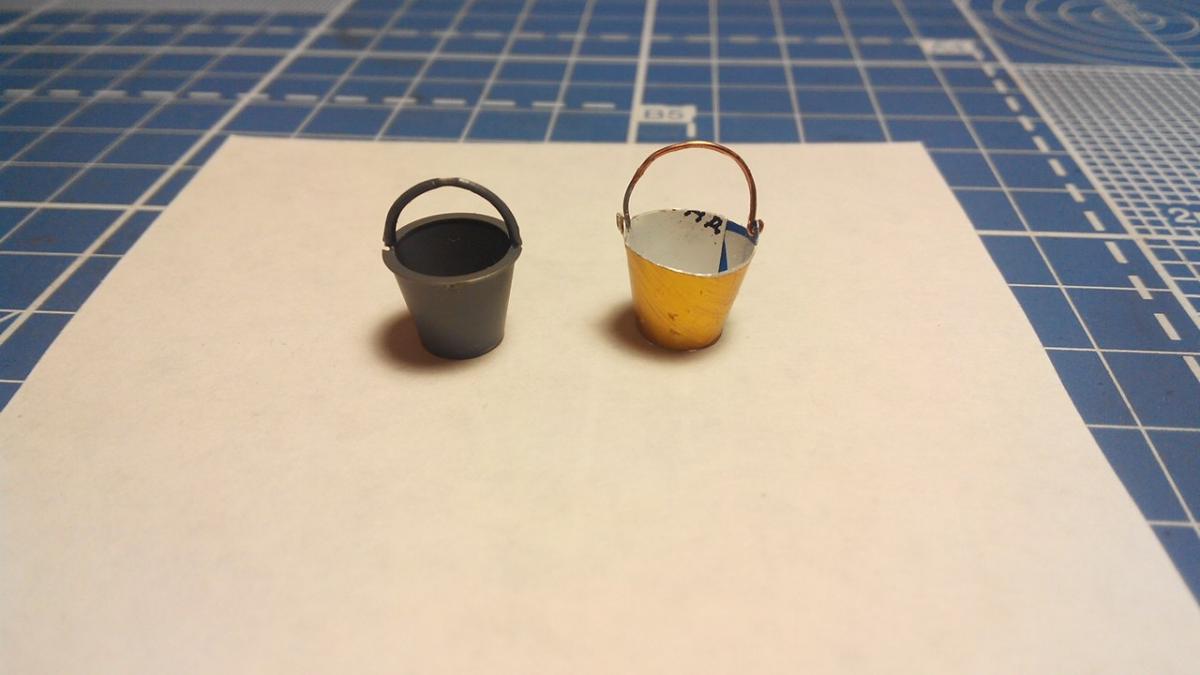

Так же было изготовлено ведро. ибо то что шло в комплекте меня не устроило. Стенки толстые, деформировать неудобно и т.п. Ведро делалось из тюбика от горчицы. За основу взято родное тамиевское ведро. Затем вырезал по трафарету и склеил. Сделал отверстия для ручки и вставил проволоку.



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-43407900-1448370076_thumb.jpg



Наглядное пособие:

[oIFKo]

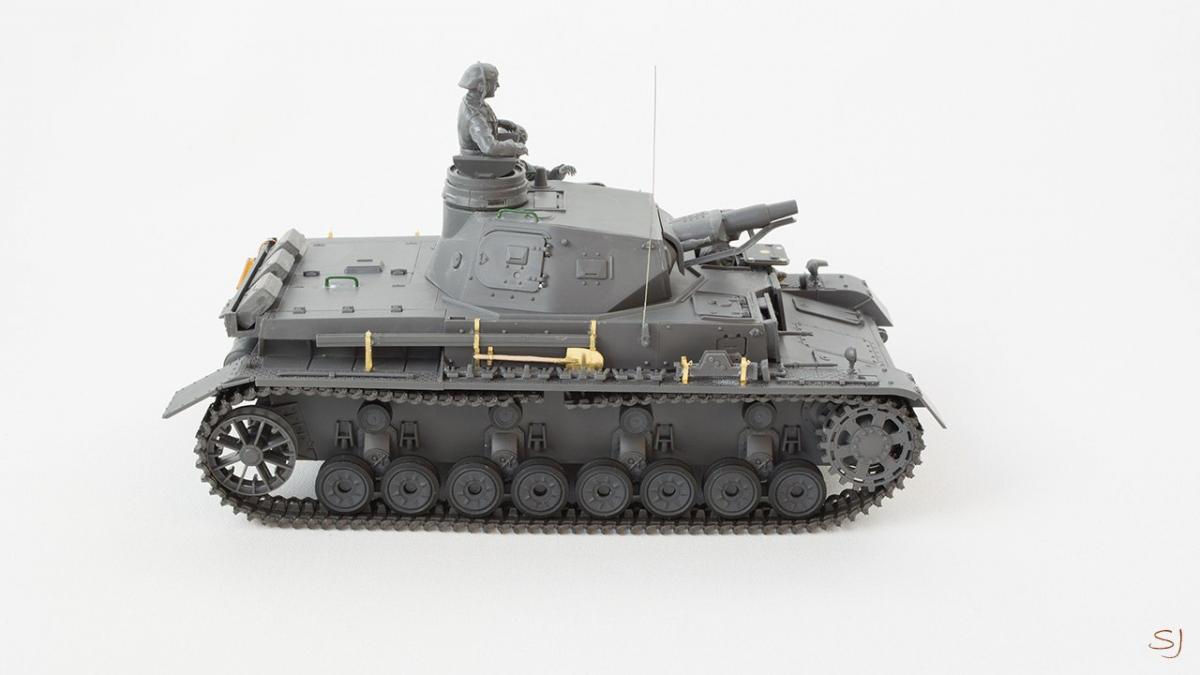

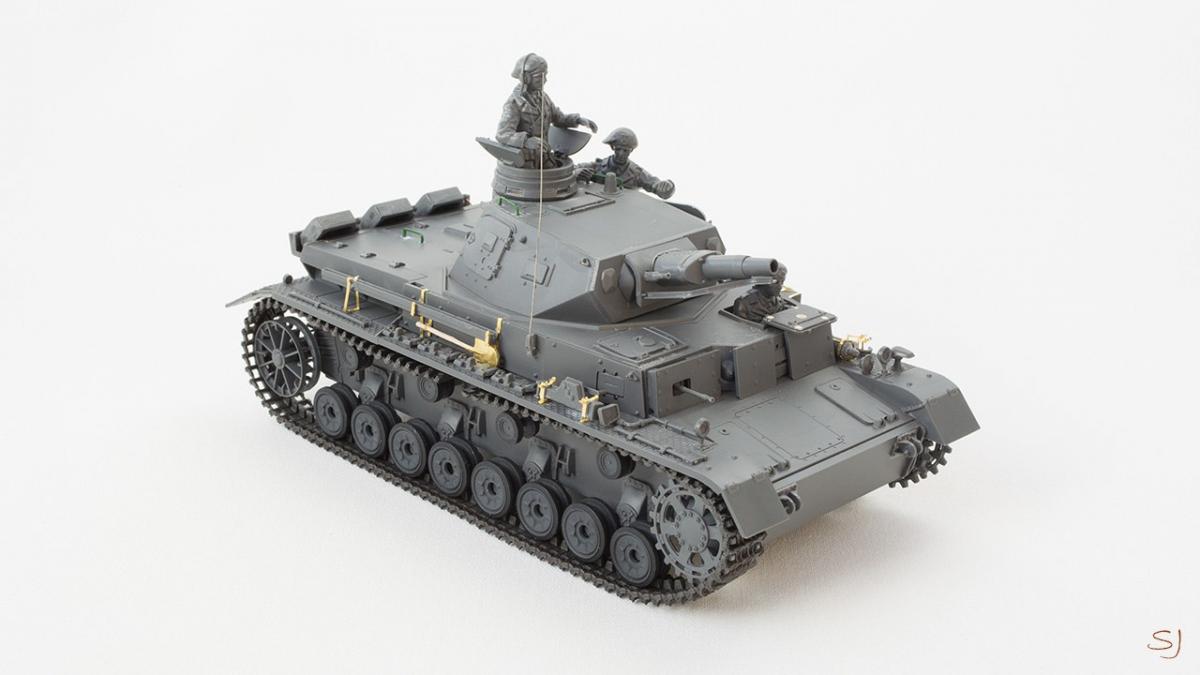

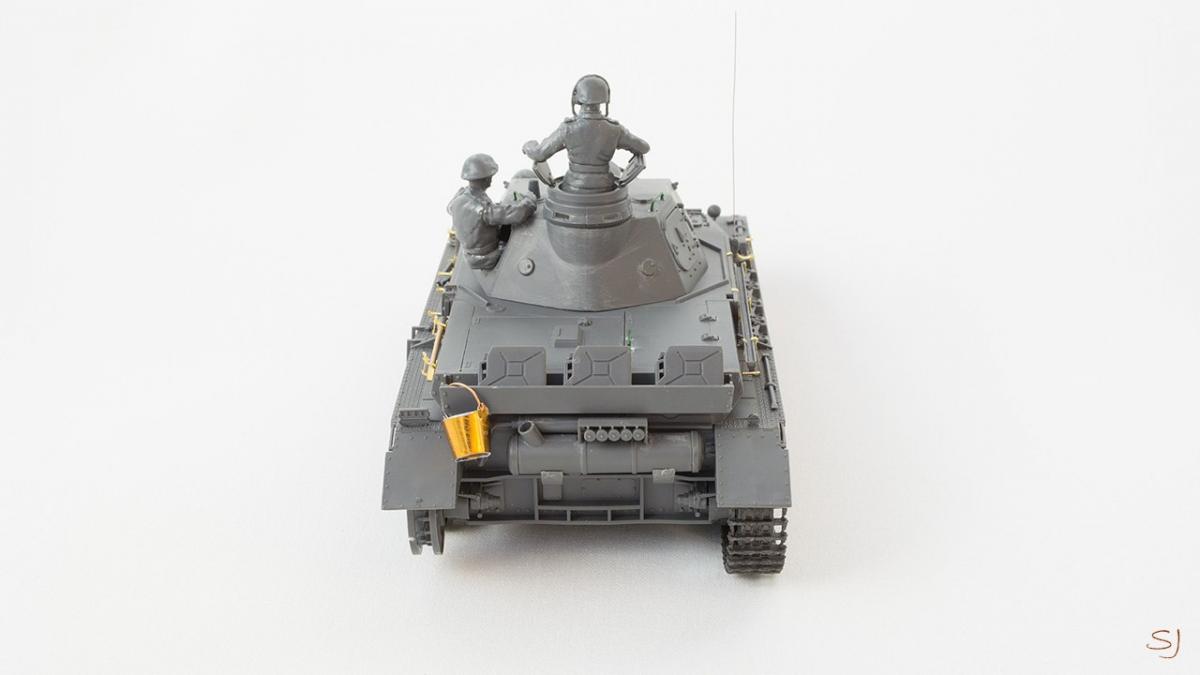

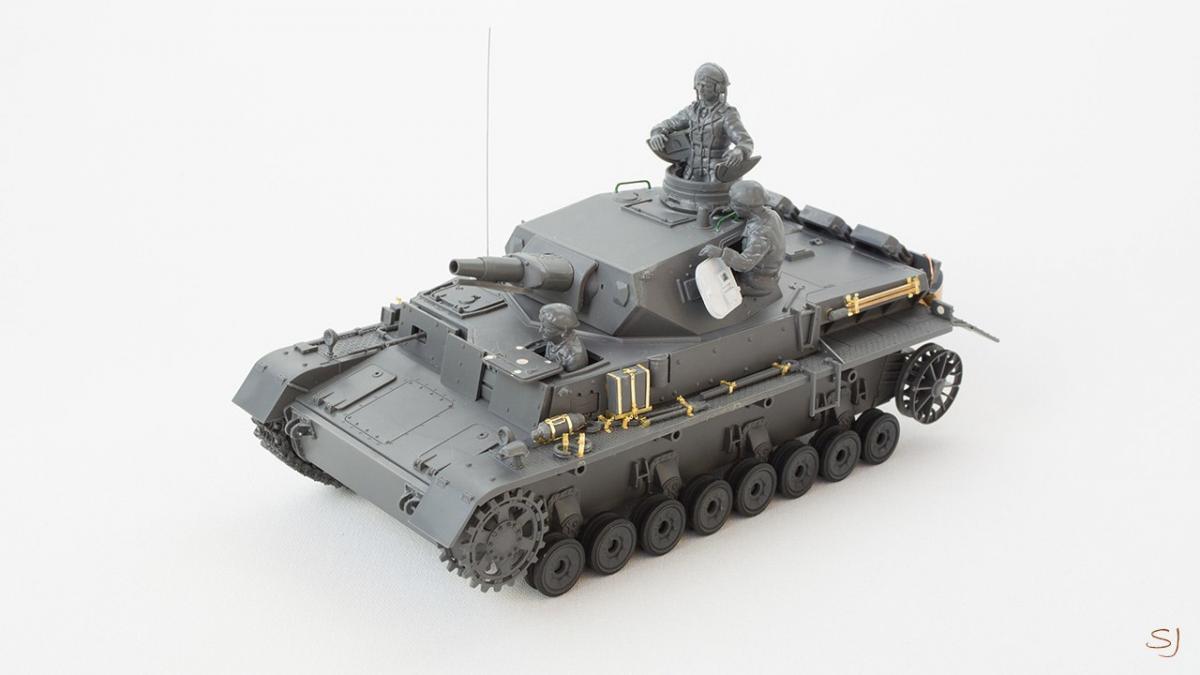

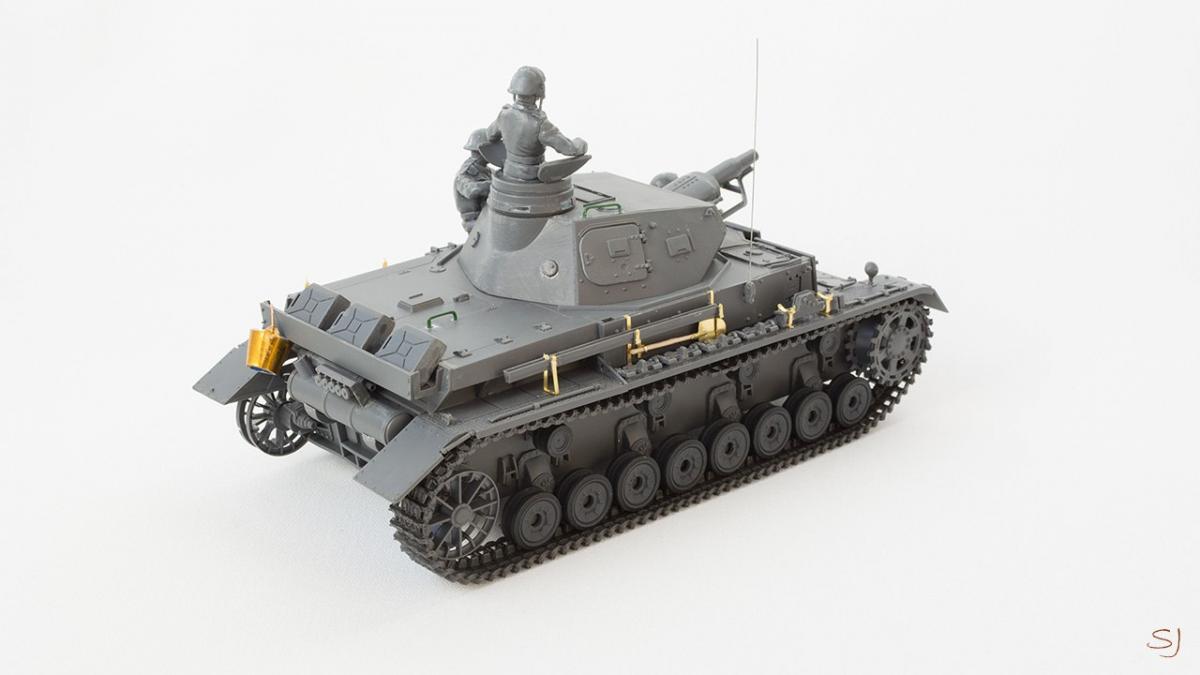

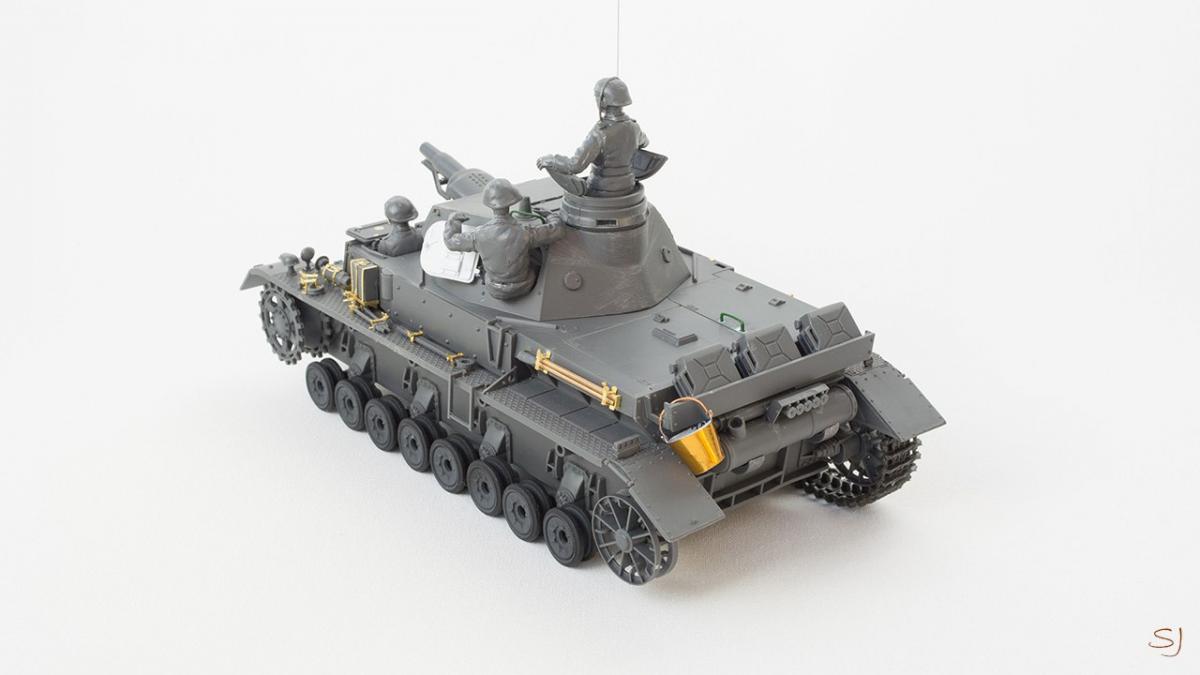

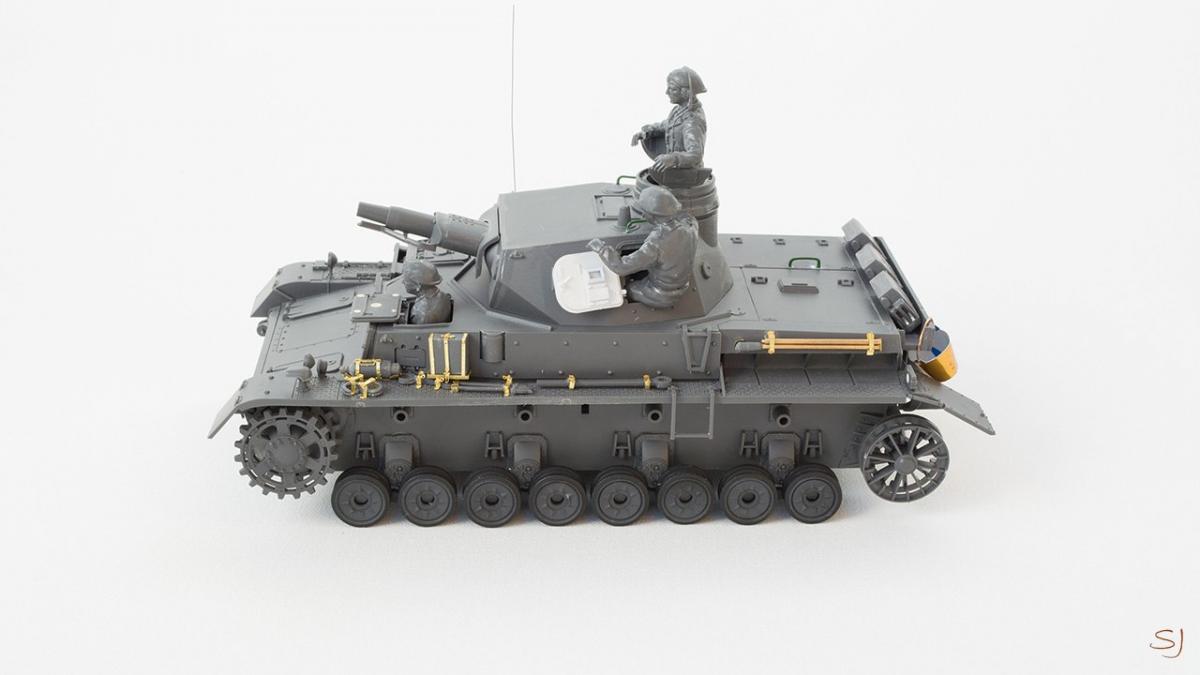

И финальный фотосессия на нормальный фотоаппарат после окончания сборки:



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-41348400-1448370320_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-48669100-1448370321_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-67983300-1448370322_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-86057700-1448370323_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-93292000-1448370324_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-84700000-1448370325_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-85809500-1448370326_thumb.jpg



P.S.  Тут еще не склеена нижняя и верхняя часть, не обработана левая полка (следы крепления литника) и не отполирована задняя часть башни. А так же был косяк с дверцей люка, вклеил не той стороной, но это уже исправлено.

[oIFKo]

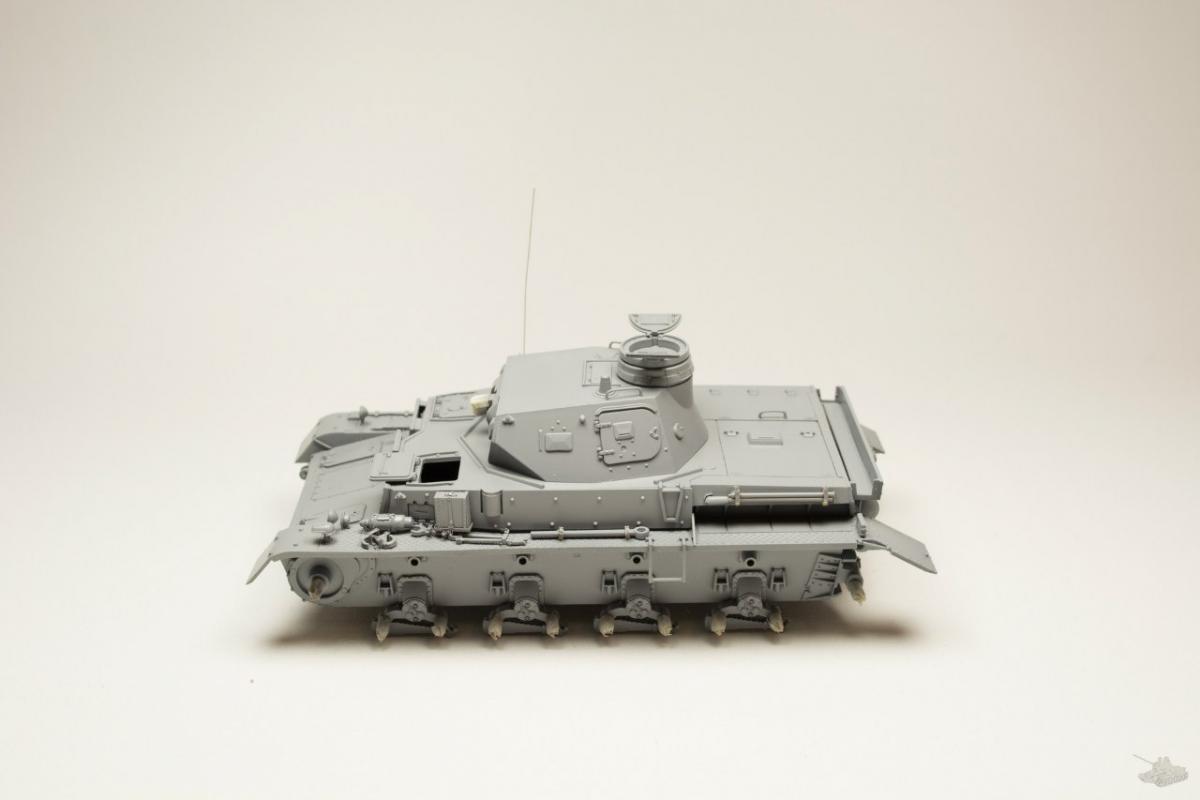

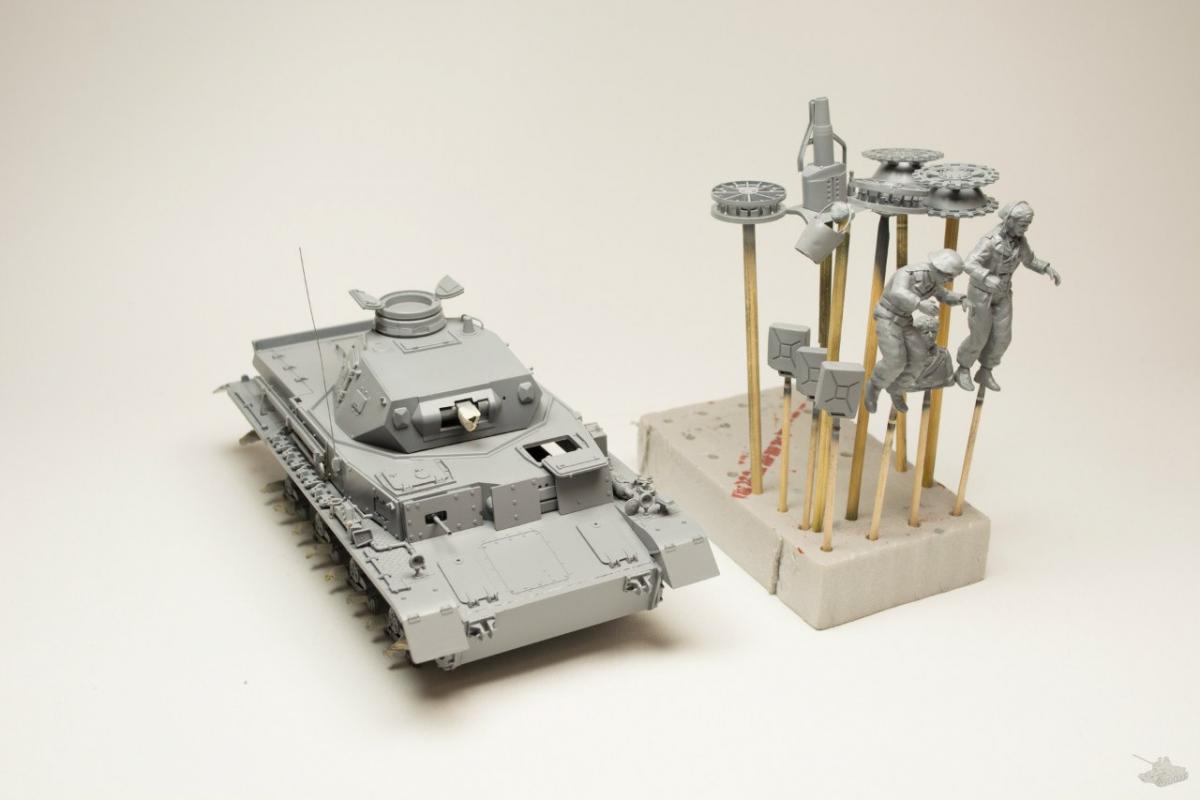

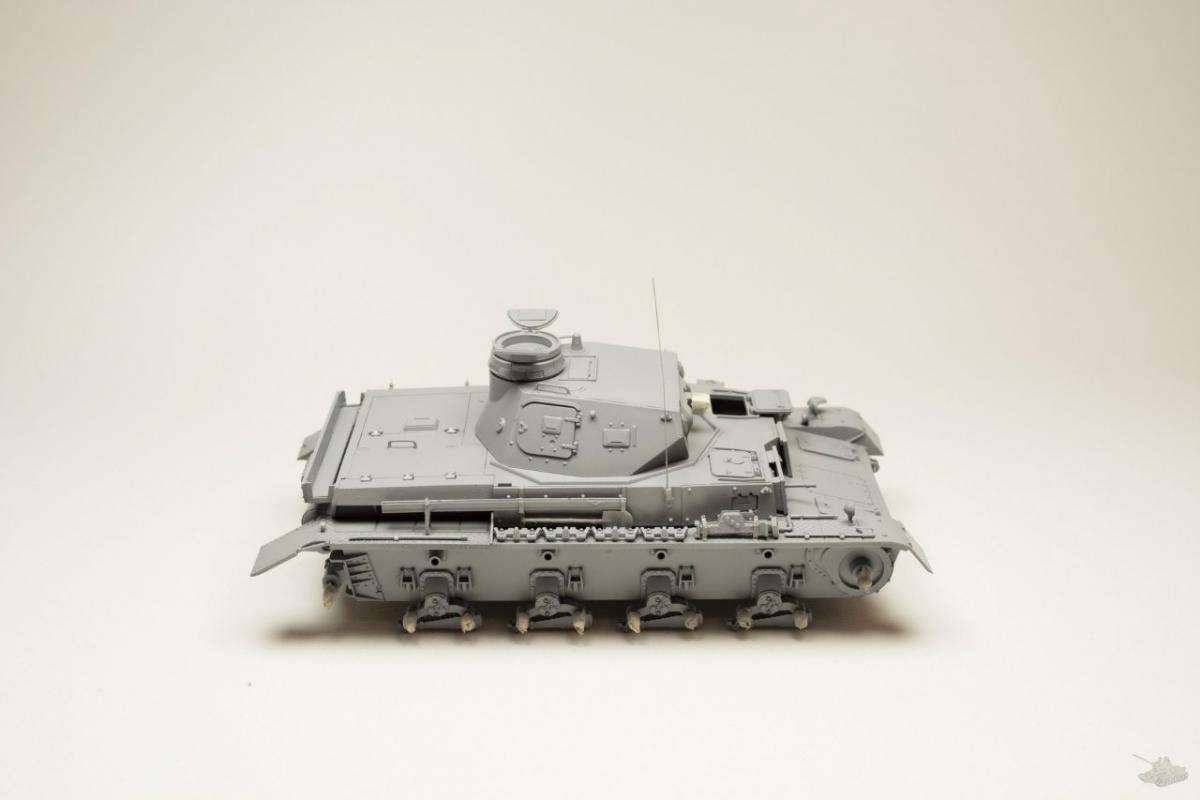

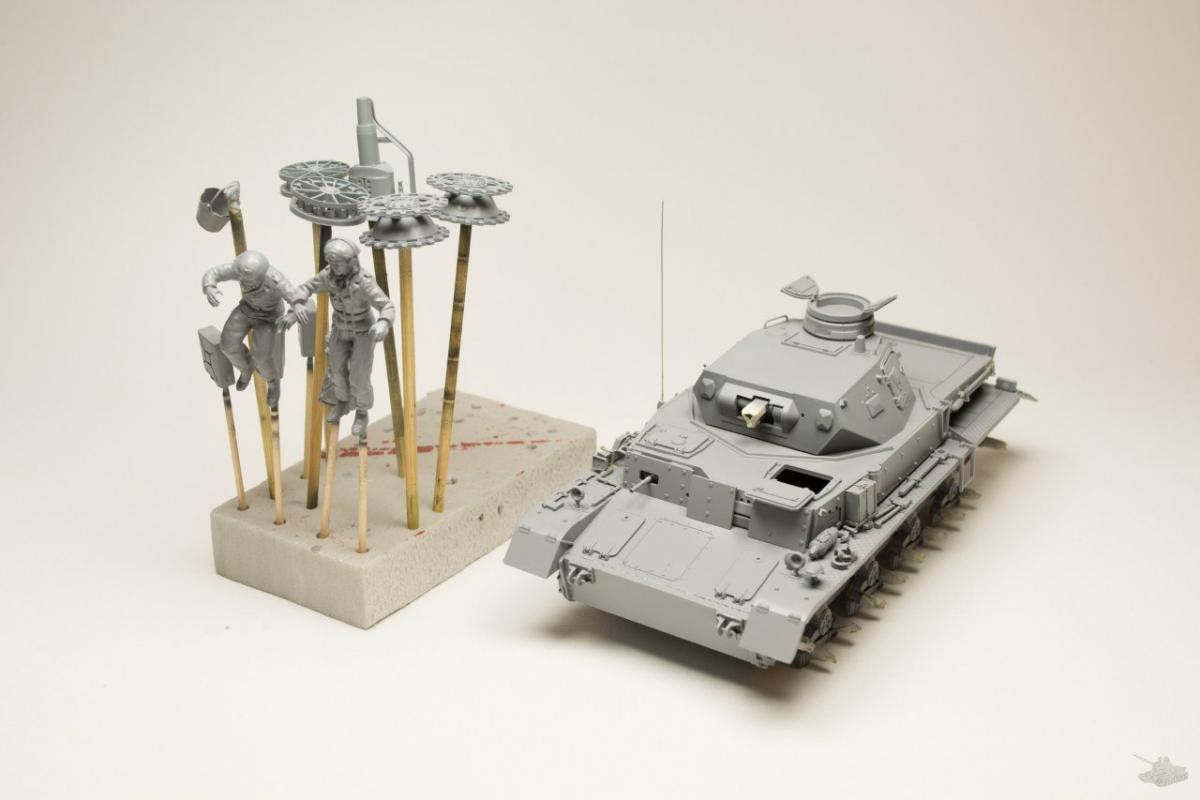

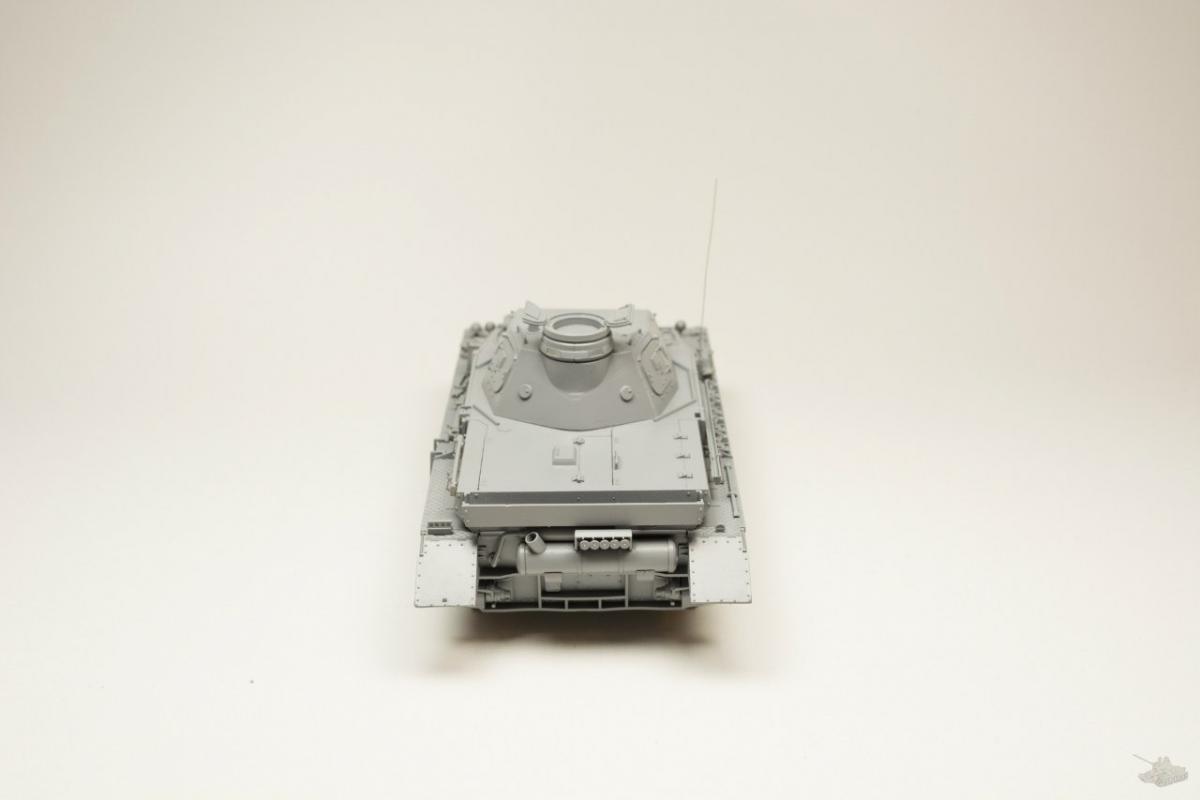

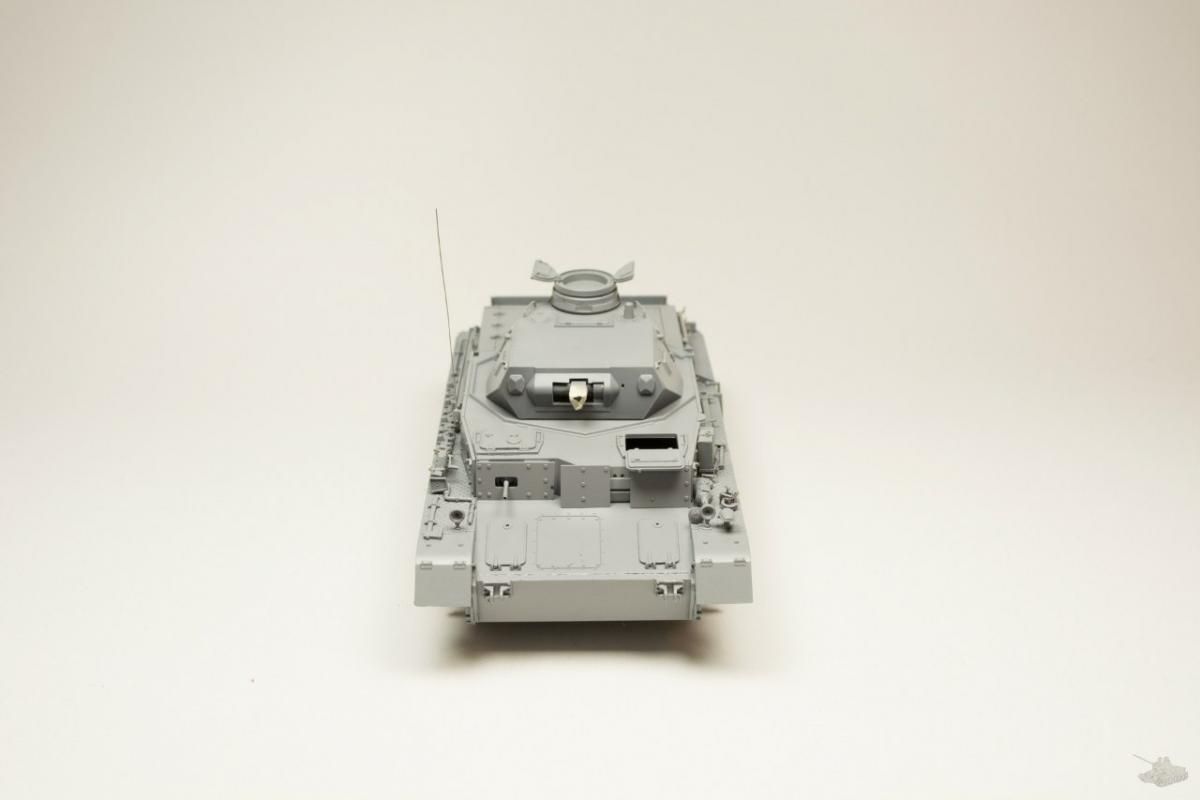

Далее в качестве эксперимента я решил попробовать покрыть модель грунтом. Для эксперимент был куплен грунт от уалдера. Задувал аэрографом, разводил Тамиеским разбавителем для акрила, в соотношении 1 к 1. Пробовал развести разбавителем для лака Тамиевкого, как результат грунт "свернулся". До этого модели красил в основном прямо по пластику, один раз покрывал автомобильным грунтом из балона (т.к. использовал мет. детали). Предварительно закрыл все необходимые места масками из малярной ленты (триплексы, места крепления катков, открытую часть башни, а так же основание орудия)



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-86190000-1448379010_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-00675900-1448379012_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-07430800-1448379013_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-04790800-1448379014_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-07437700-1448379015_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-07500800-1448379016_thumb.jpg



P.S. забегая вперед скажу, что какой либо разницы при окраске Тамией на модельный грунт я не заметил, всё один в одни. Не знаю насколько оно надо было

А вот фигурки, которые я попробовал задуть Мастер-Акрилом от звезды не очень подружились с этим грунтом. Краска слезает при небольшом усилии

[Andryhin50rus]

ща самое интересное пойдет!!!

покрасочка!!!

[oIFKo]

24 Ноя 2015 - 19:25 пользователь Andryhin50rus сказал:



ща самое интересное пойдет!!!

покрасочка!!!

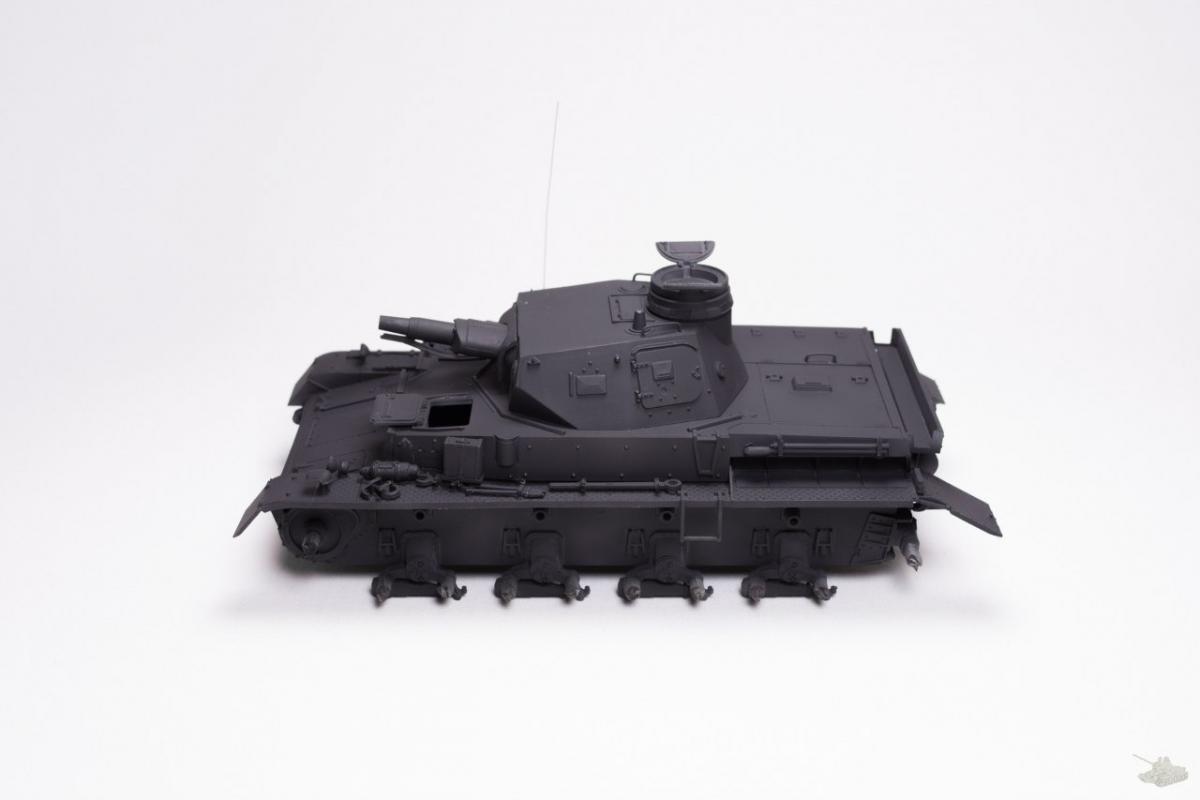

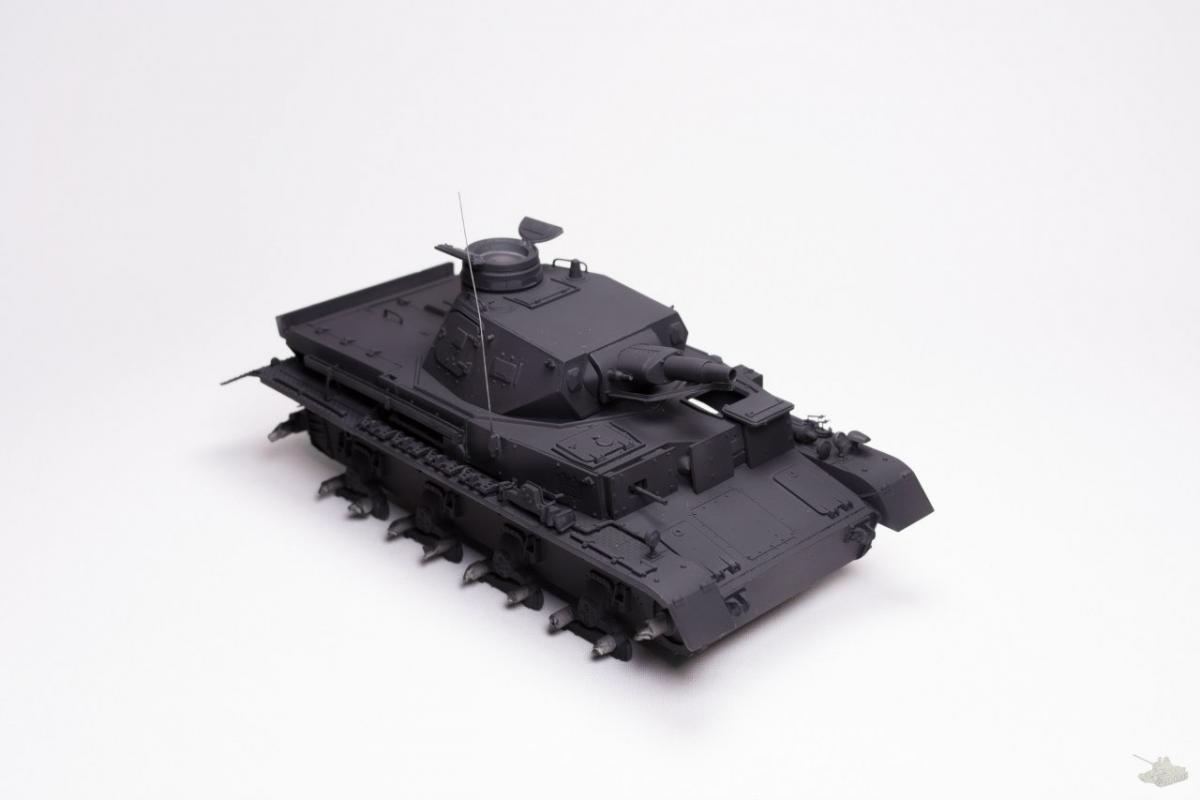

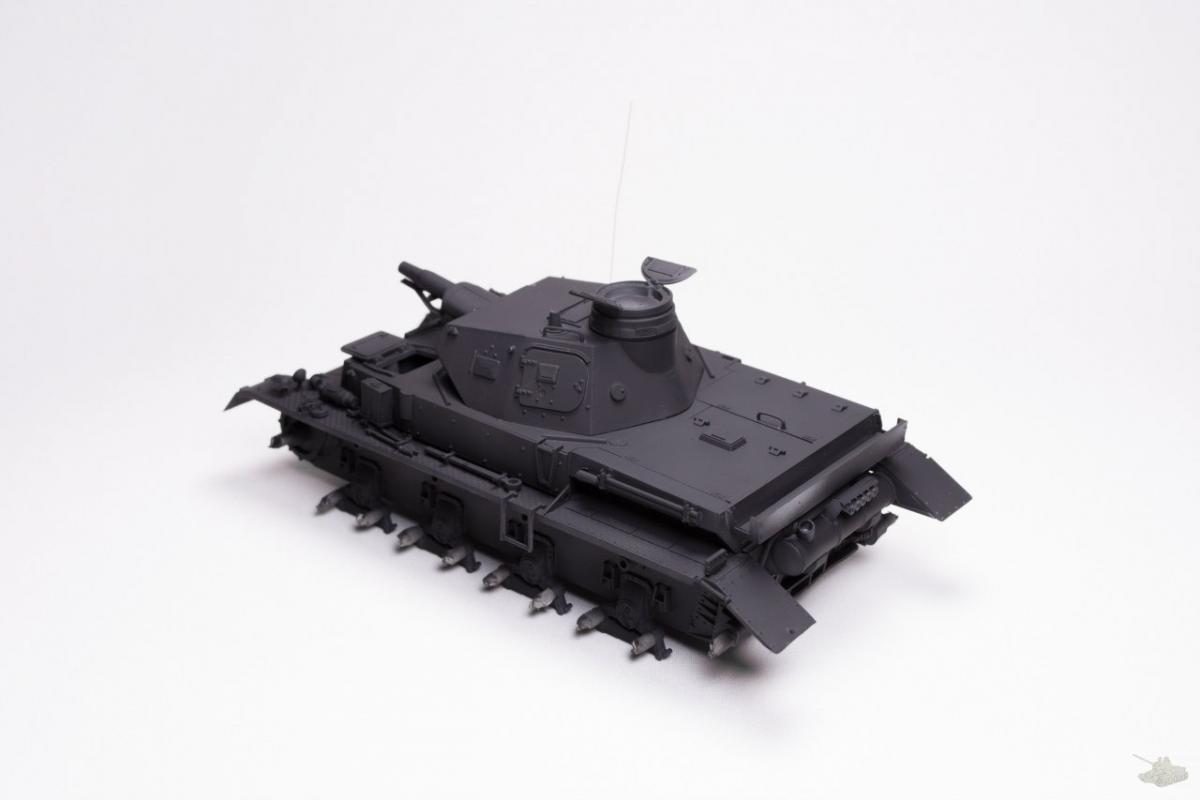

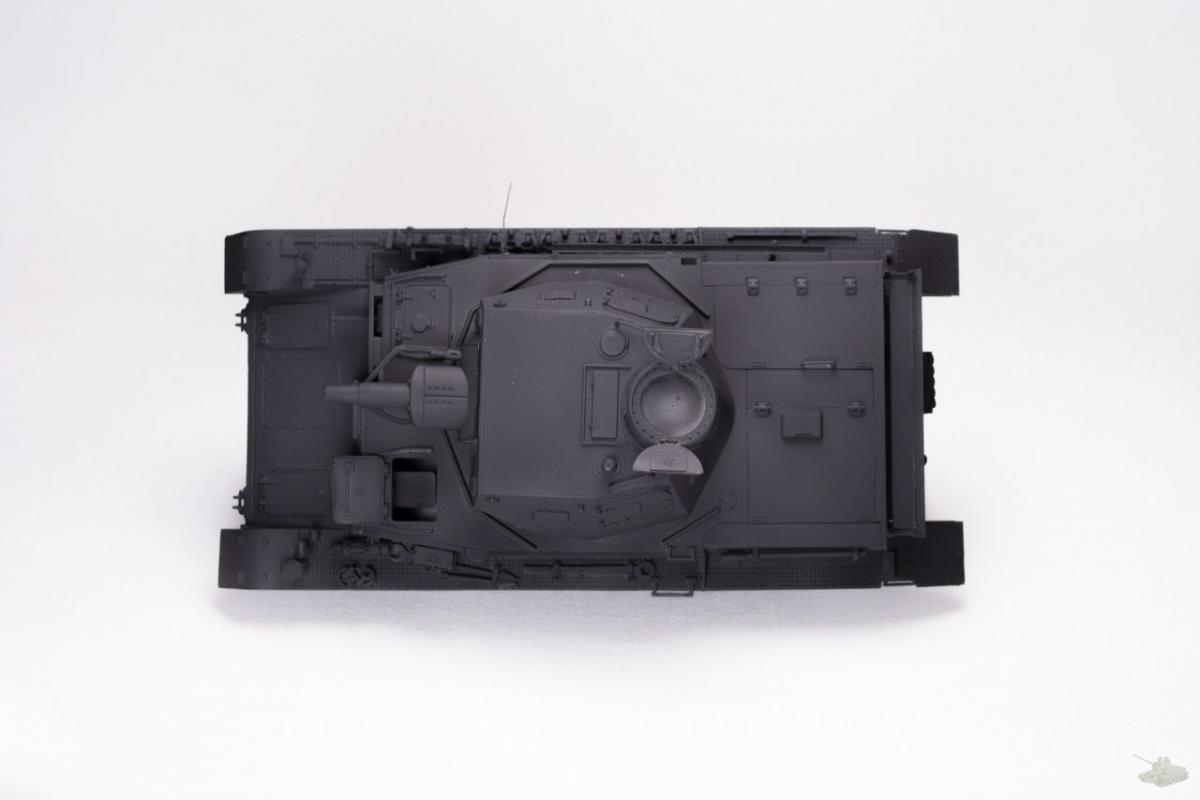

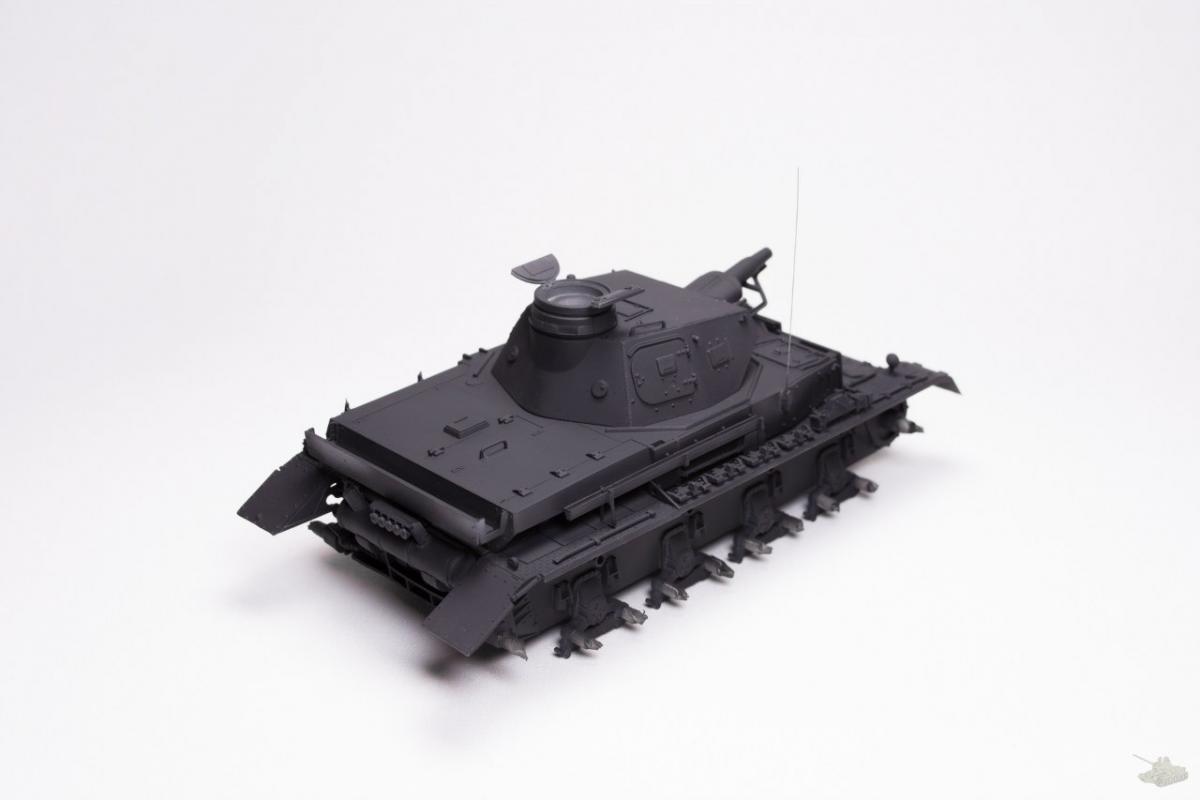

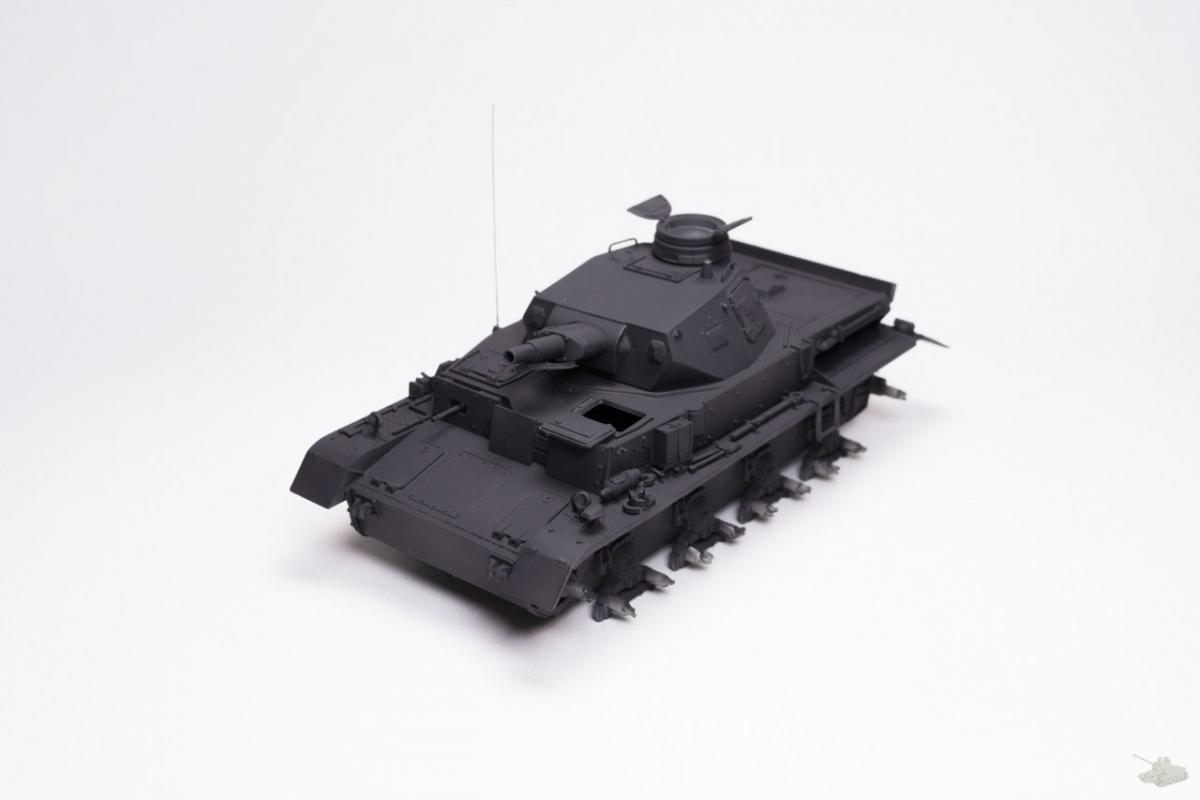

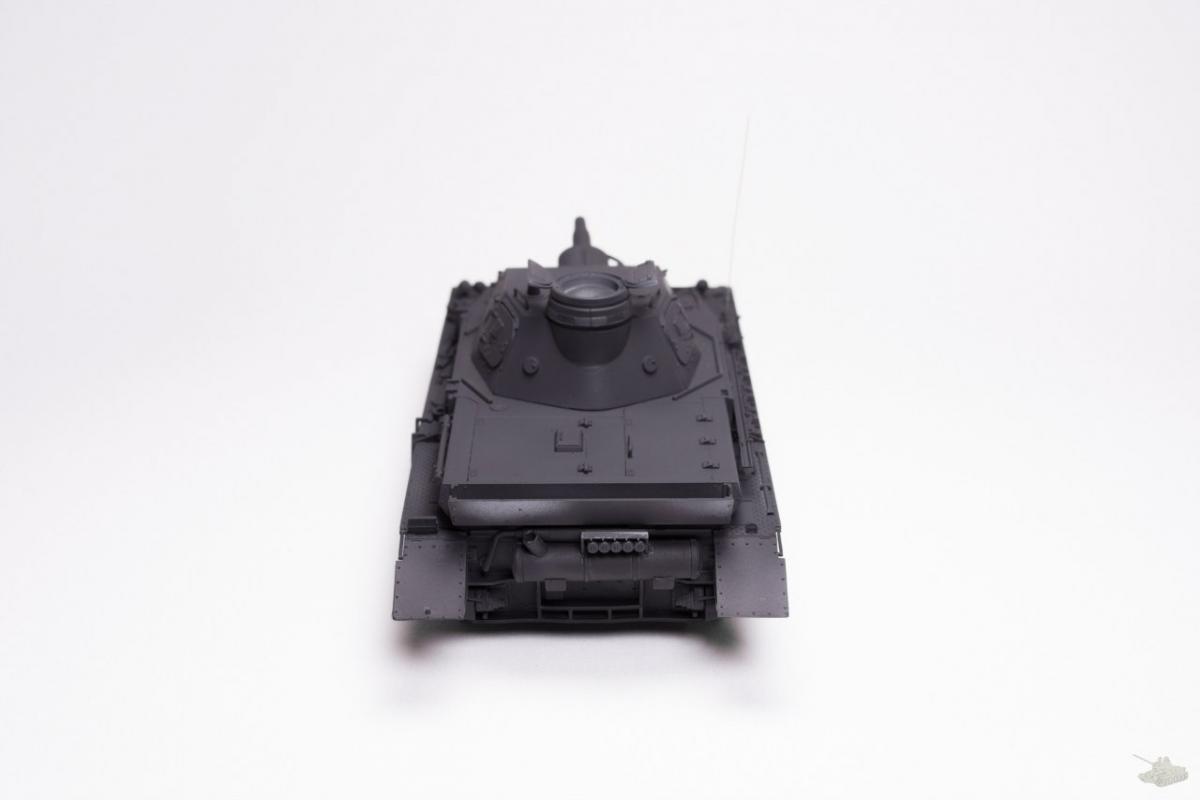

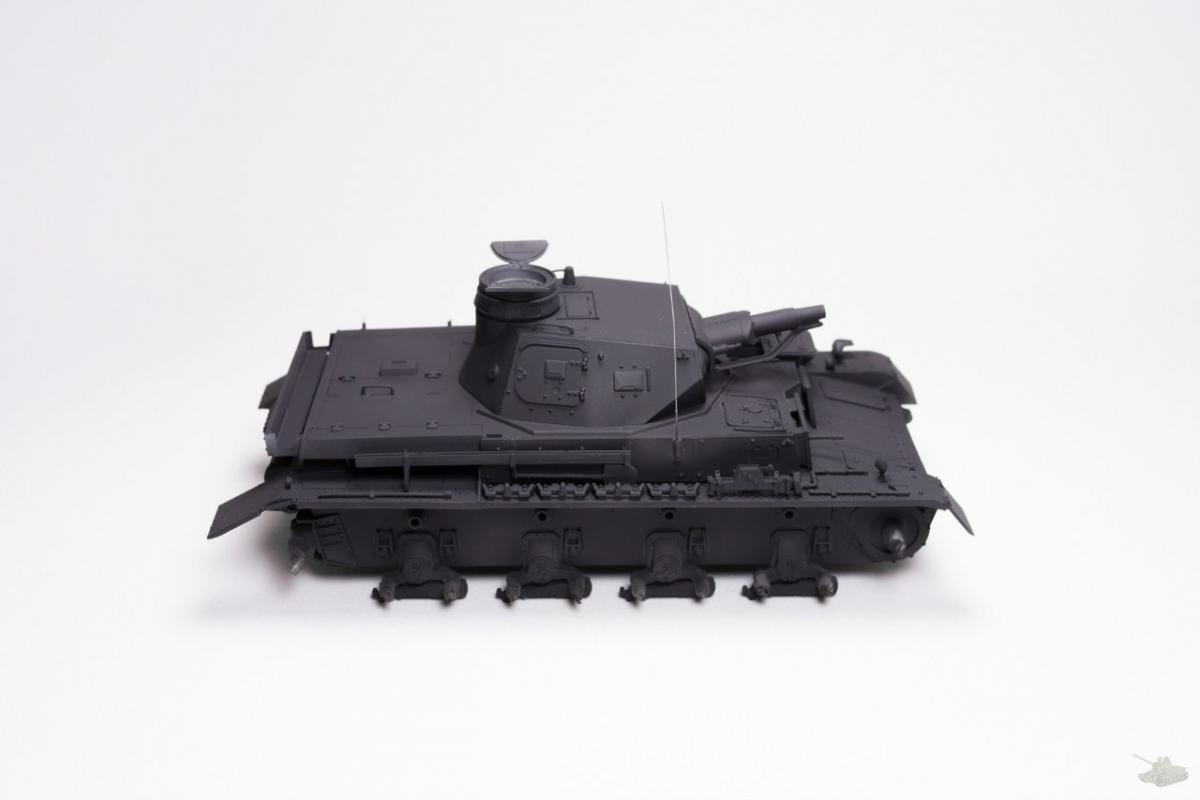

И так покраска. Базовый слой .

Для базового слоя я взял 9 частей черного XF-1 и 1 часть XF-63, немецкий серый. Само собой краска разбавлялась под аэрограф фирменным разбавителем. Местами есть небольшие непрокрасы, но это не критично, закроются следующими слоями краски.



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-65833300-1448460793_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-51638900-1448460794_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-61277700-1448460795_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-58810300-1448460796_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-31457200-1448460797_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-11886900-1448460798_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-91214000-1448460798_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-64633200-1448460799_thumb.jpg

[oIFKo]

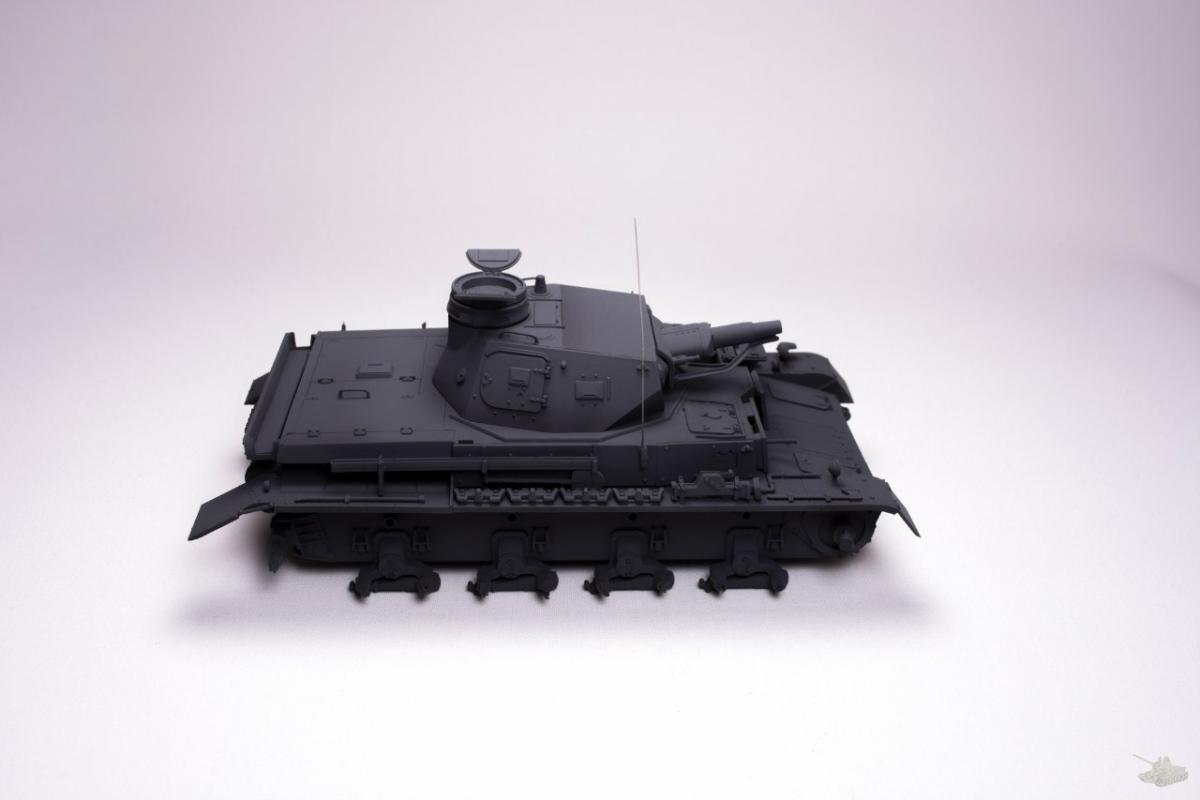

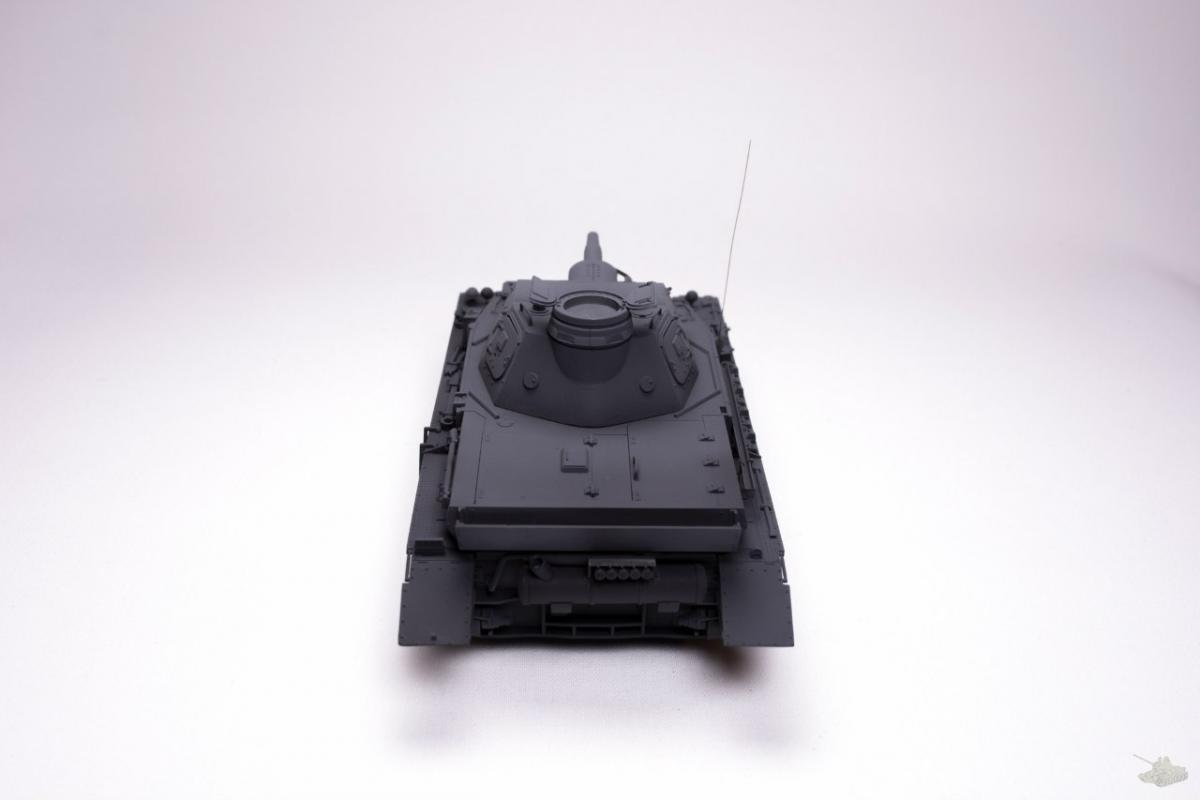

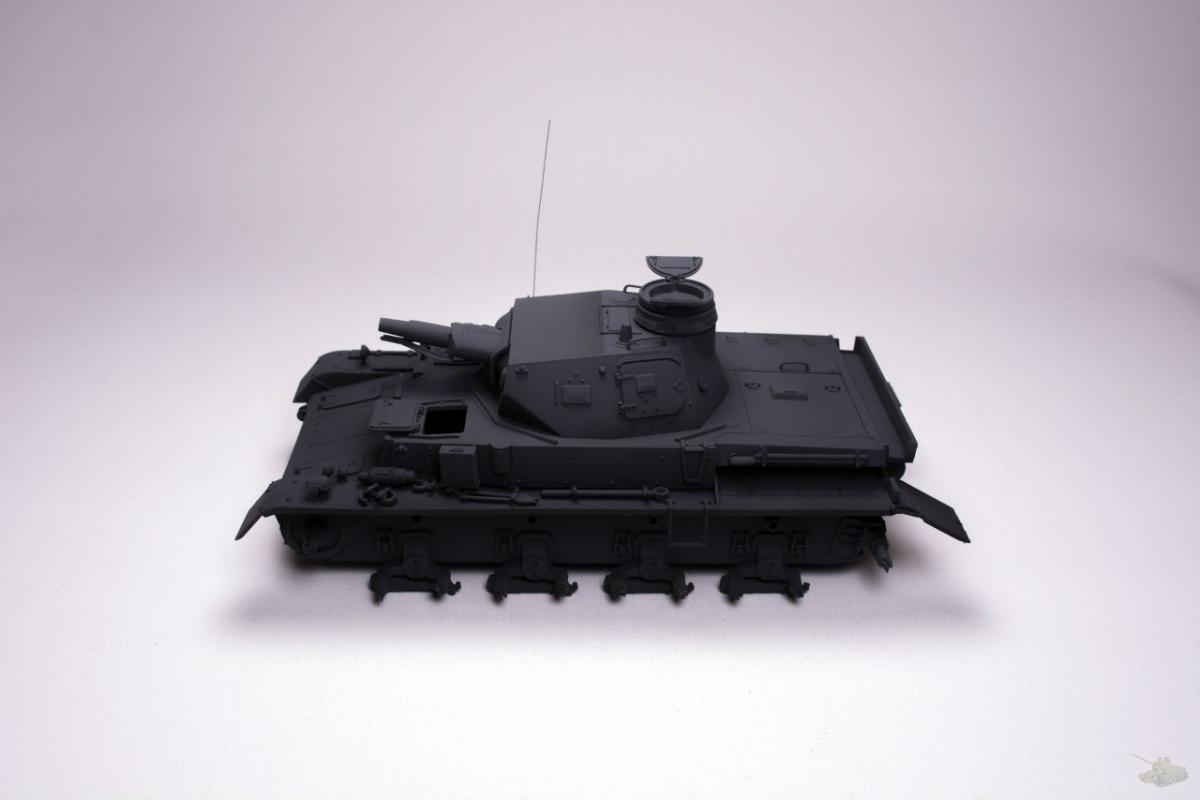

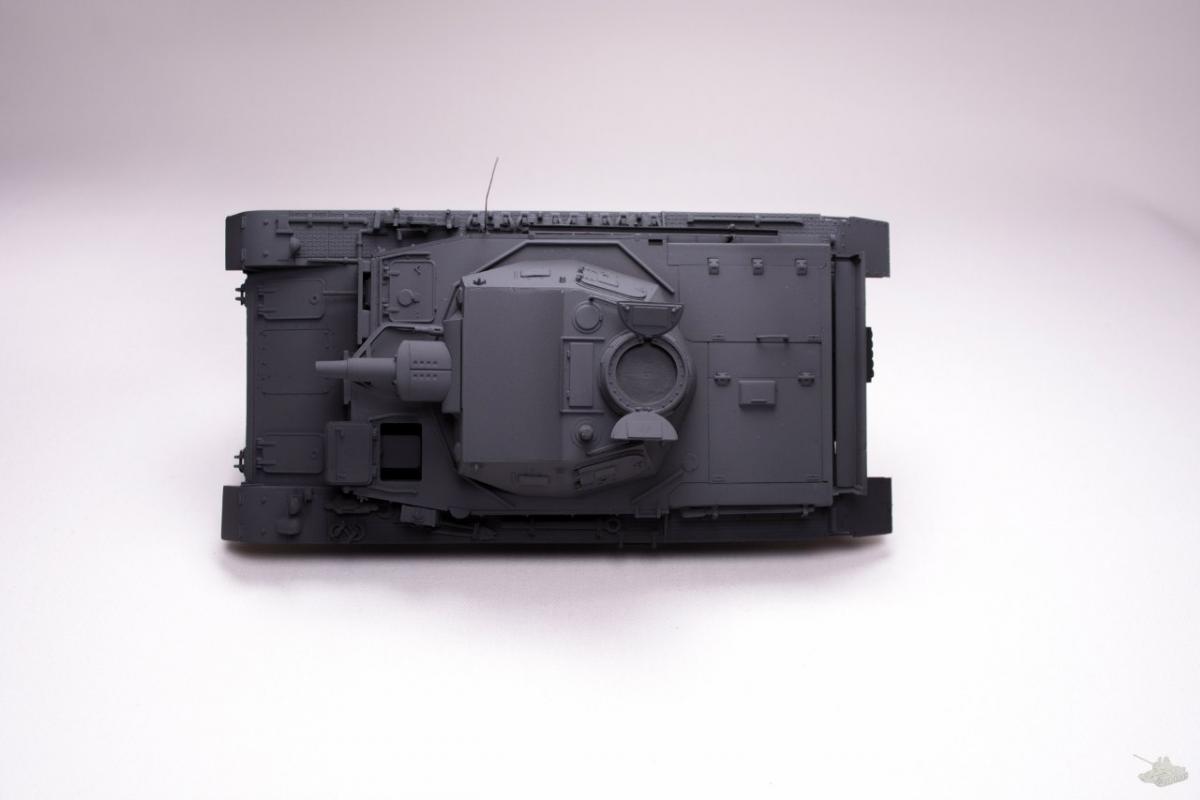

Цветовая модуляция.

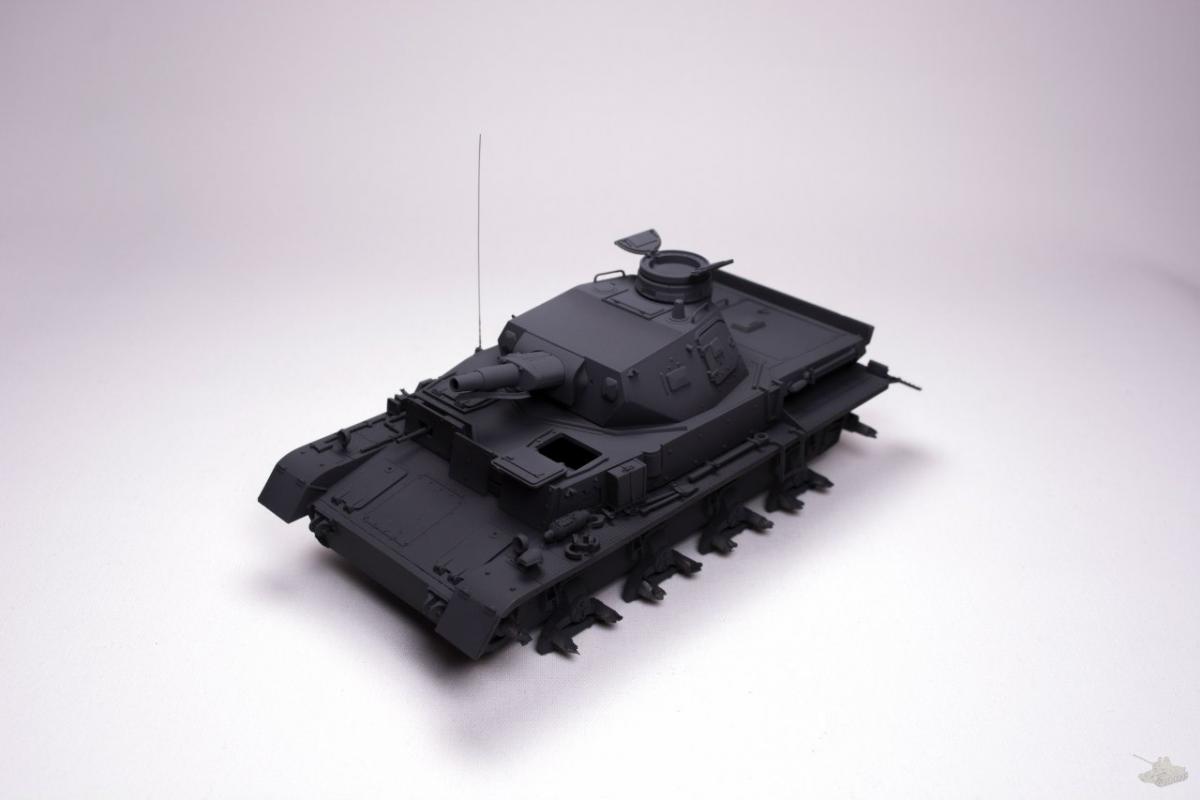

Первый слой высветления.

Цвет делал так: 9 частей немецкого серого XF-63  и 1 часть черного XF-1.

Если вкратце, то суть цветовой модуляции - это выделение различных элементов модели за счет более светлых и более темных оттенков. Что в итоге придает объем и глубину модели. На плоской поверхности высветление делается от края элемента в глубь. На вертикальных элементах сверху вниз.

И далее я нанес легкие, полупрозрачные слои. Предварительно закрывал масками из малярной ленты лишние элементы, чтобы не высветлить зоны, которые должны остаться темными.

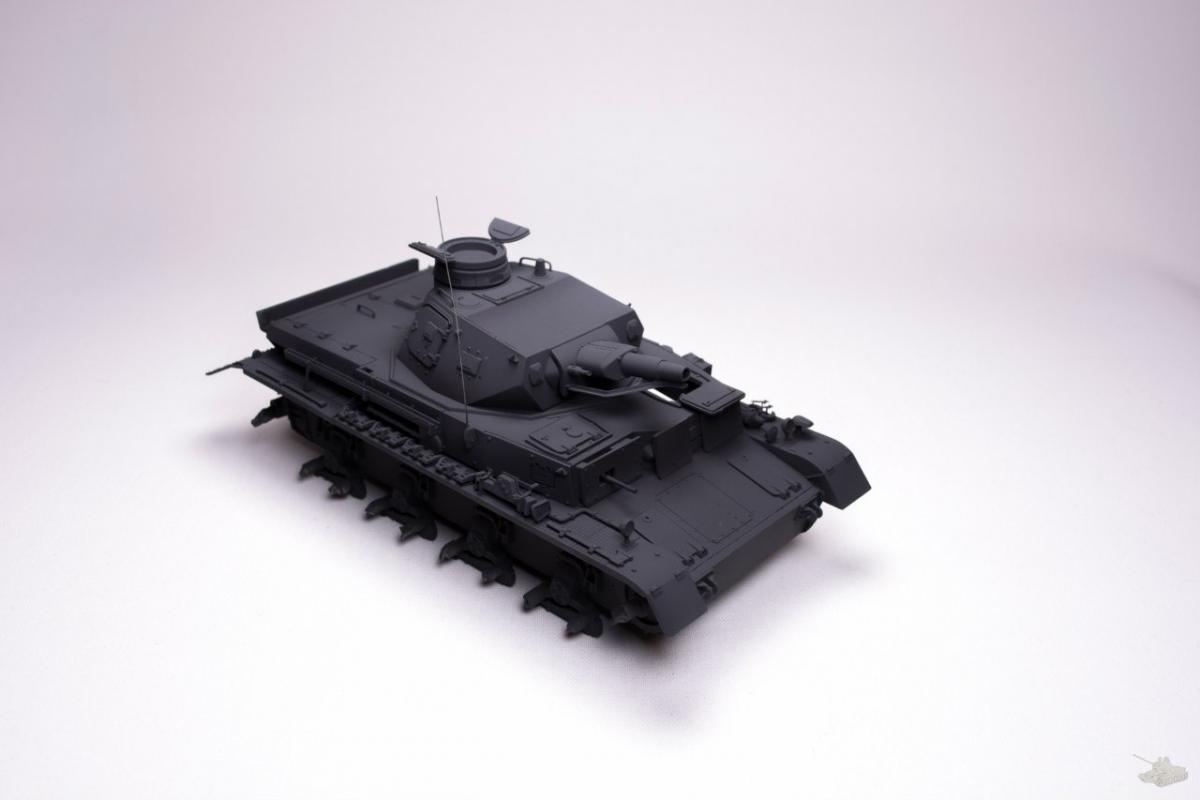

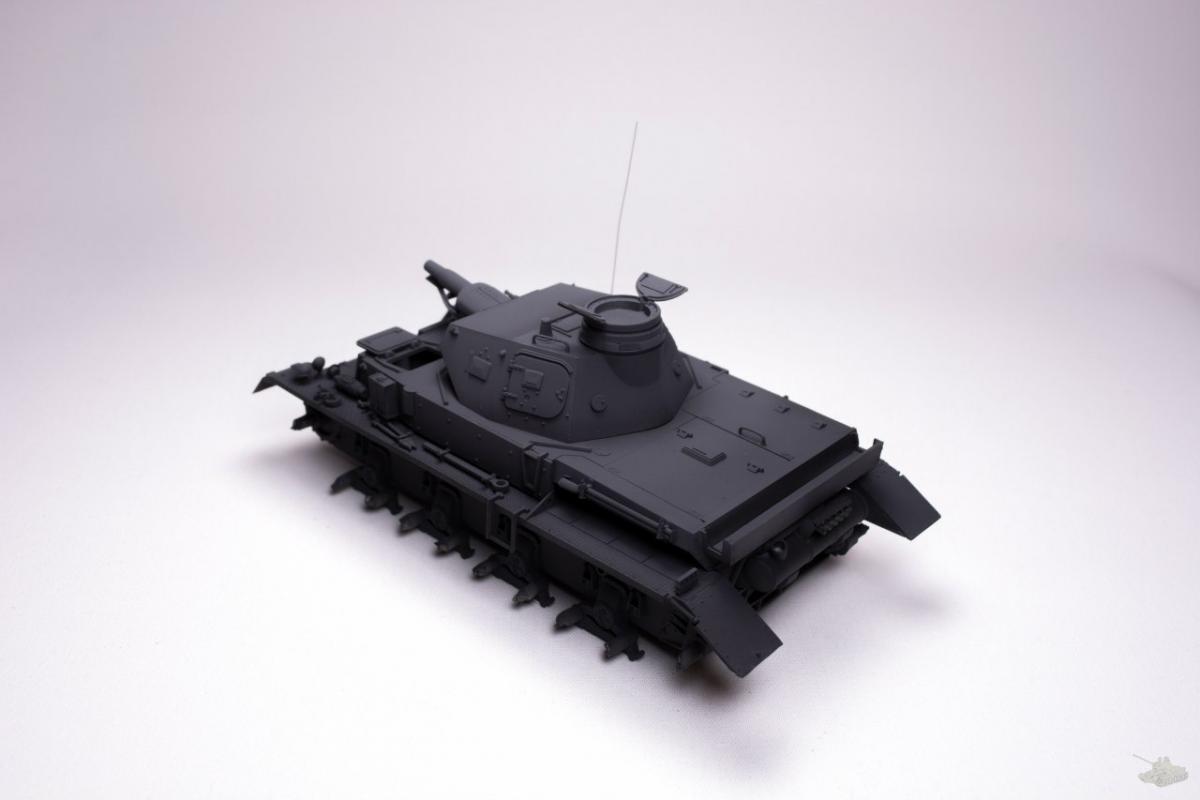

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-22147300-1448461778_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-23947200-1448461779_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-99914000-1448461779_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-80567900-1448461780_thumb.jpg

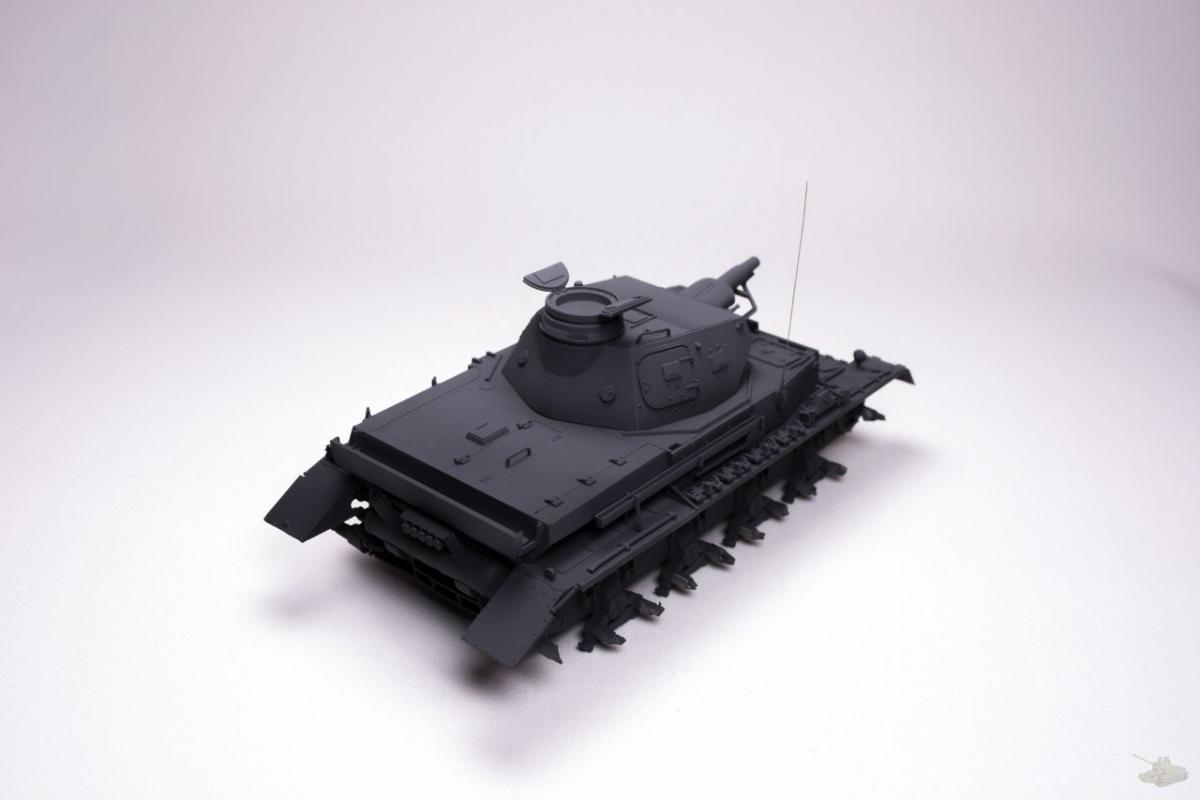

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-87268800-1448461781_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-74626700-1448461782_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-67789700-1448461783_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-78521700-1448461784_thumb.jpg



После нанесения первого слоя уже видны небольшие переходы. Но самое интересное еще впереди

[oIFKo]

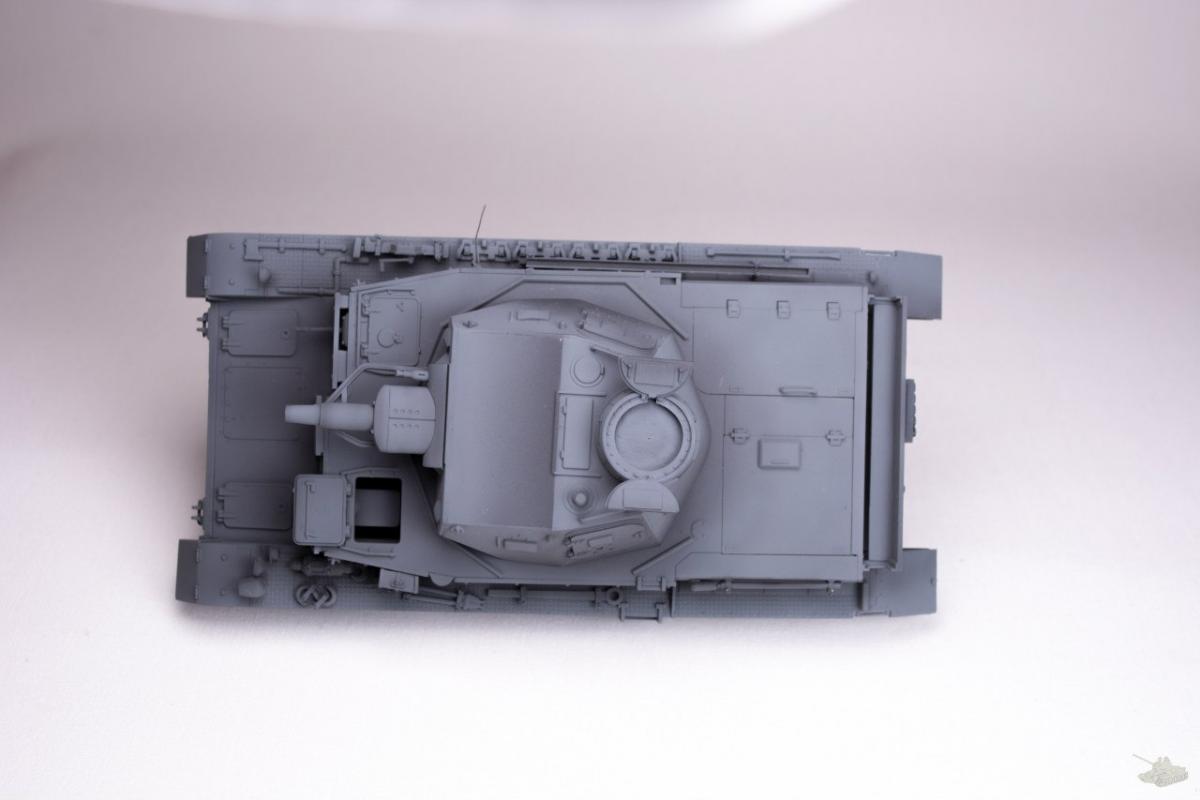

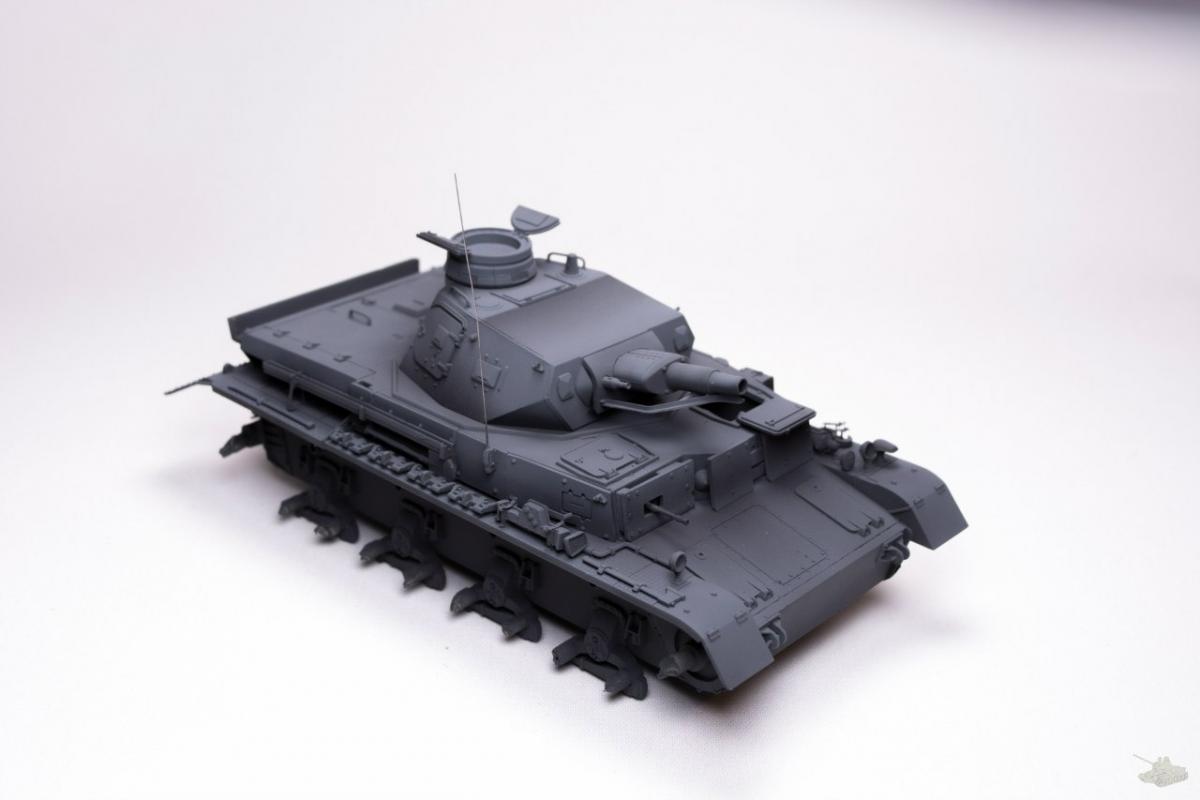

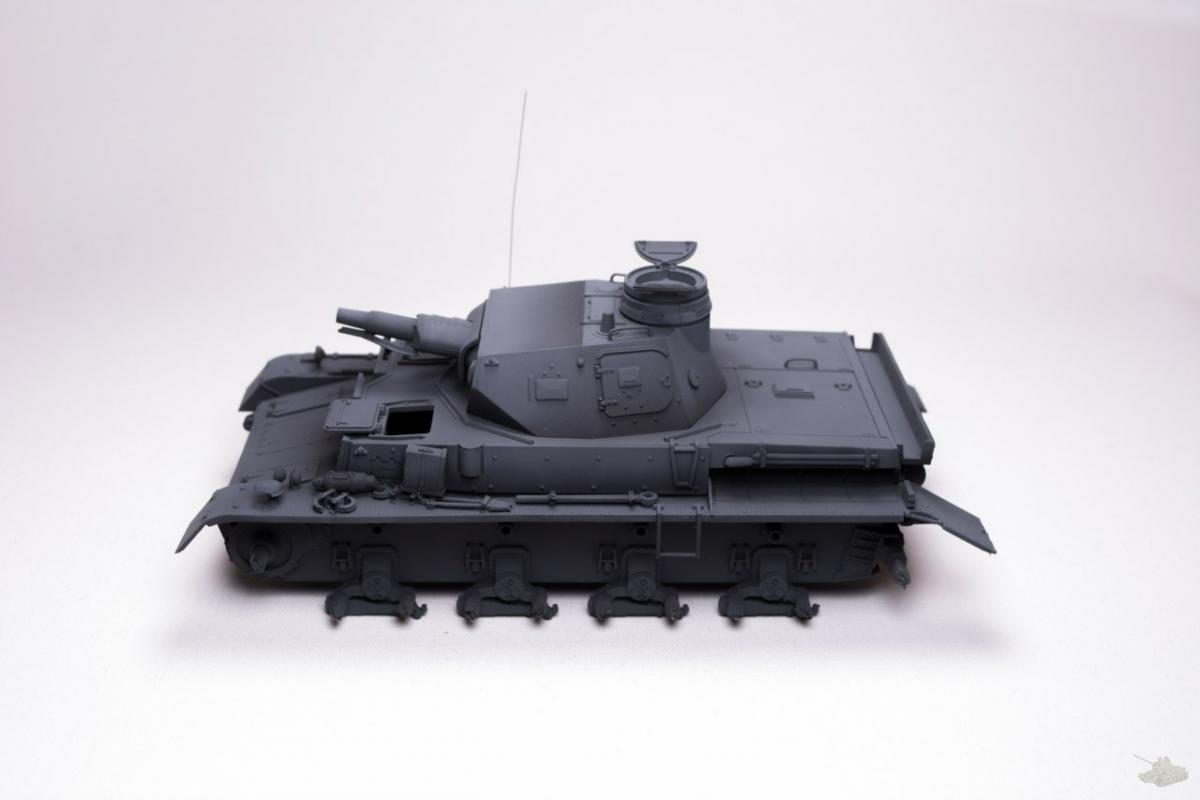

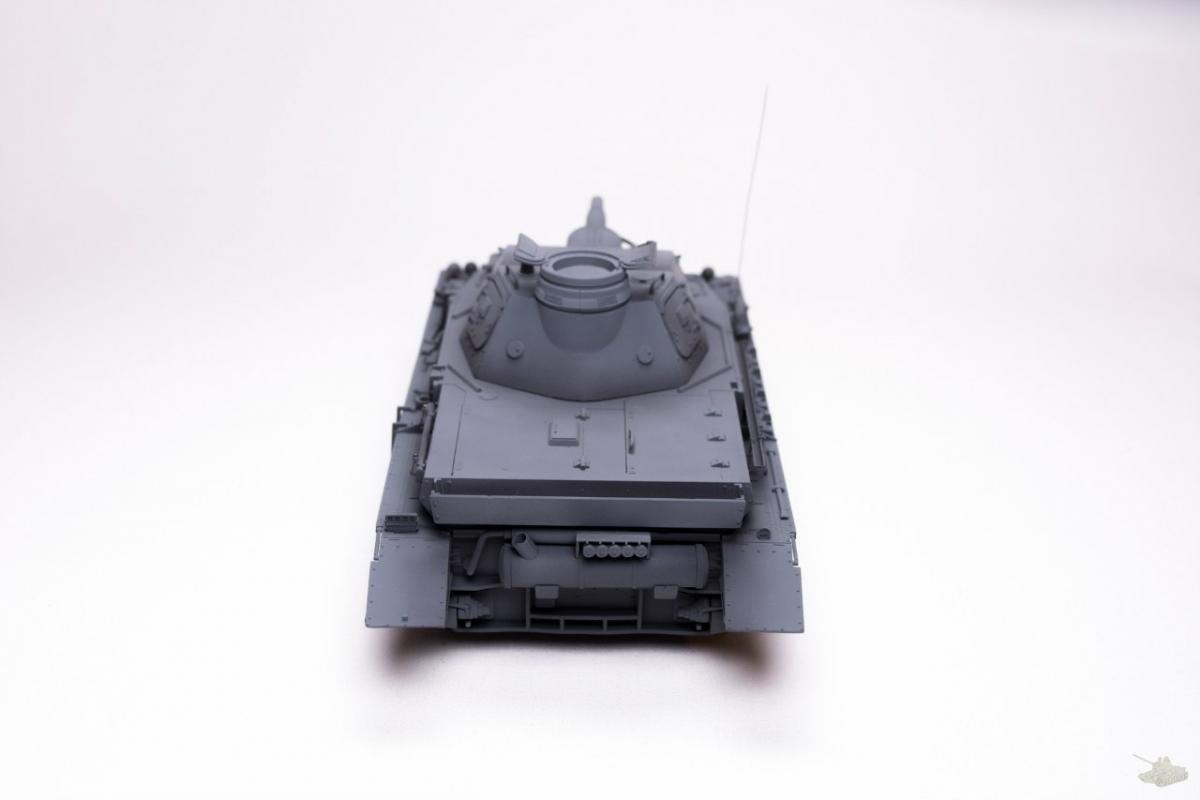

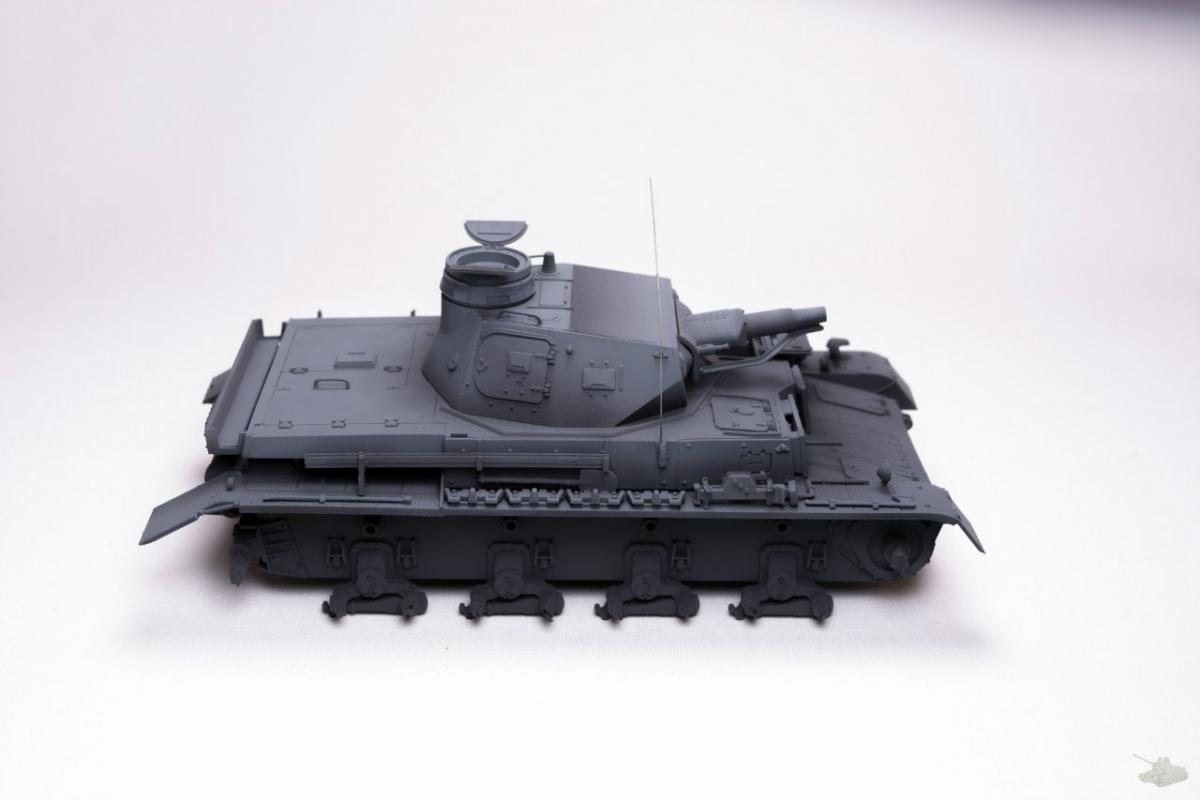

Второй слой высветления.

Смесь следующая: 7 частей немецкого серого XF-63  и 3 части белого XF-2.

Принцип нанесения тот же. При этом стоит помнить что последующий, более светлый слой должен покрывать меньшую площадь чем предыдущий, более темный.

У меня получилось так:

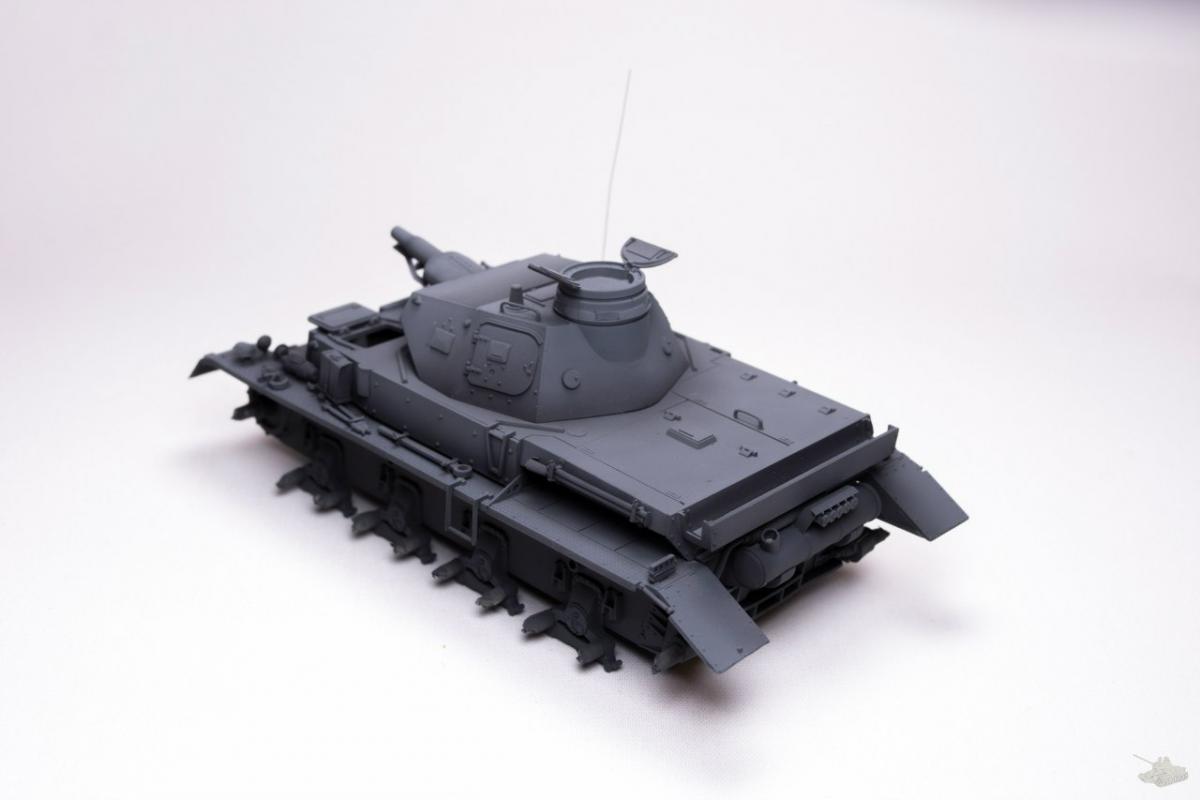

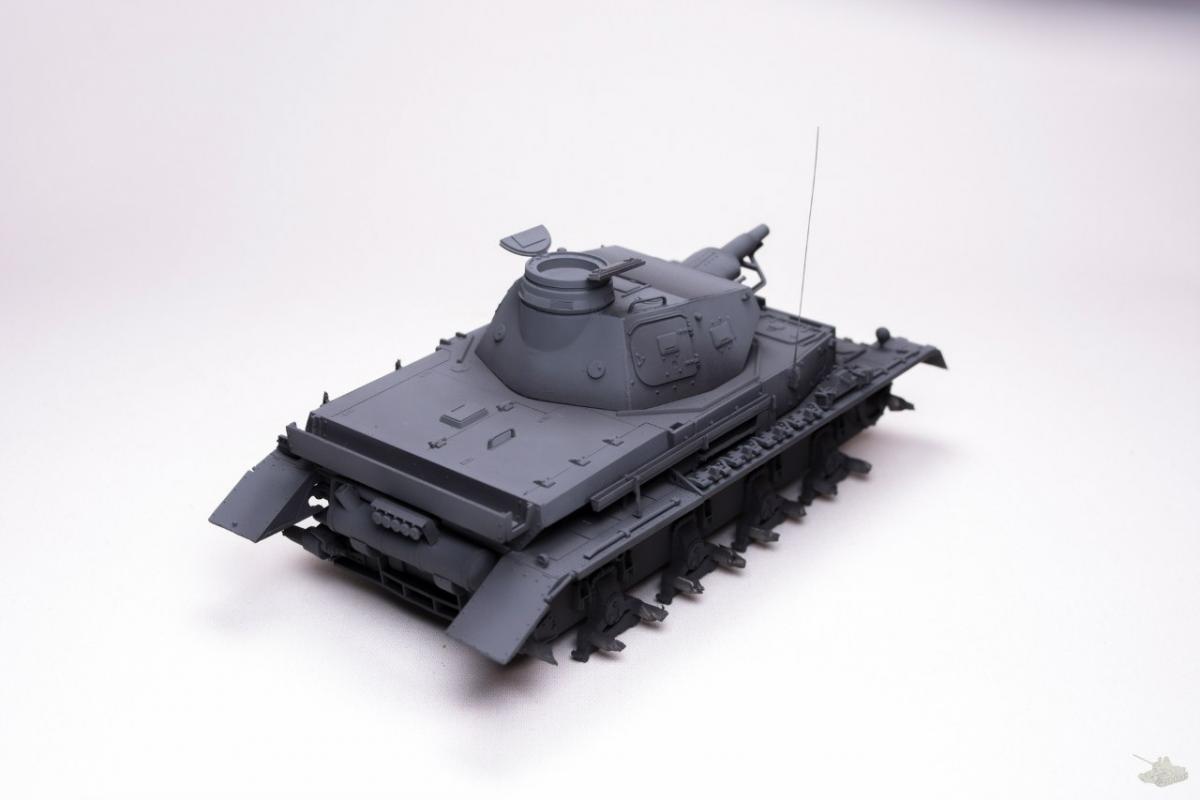

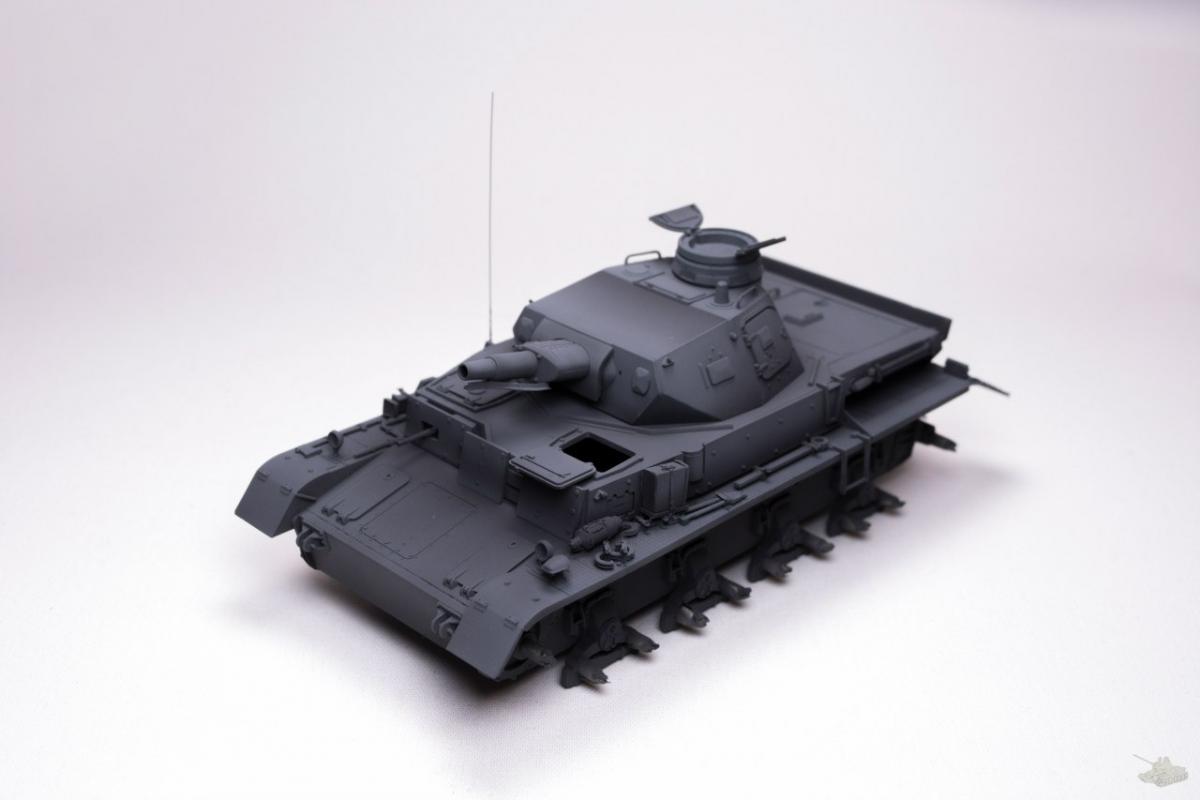

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-33300600-1448463942_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-20677900-1448463943_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-09529800-1448463944_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-07625400-1448463945_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-92019300-1448463945_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-95120500-1448463946_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-81549800-1448463947_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-63348300-1448463948_thumb.jpg



И наглядно процесс можно посмотреть на видео:





[oIFKo]

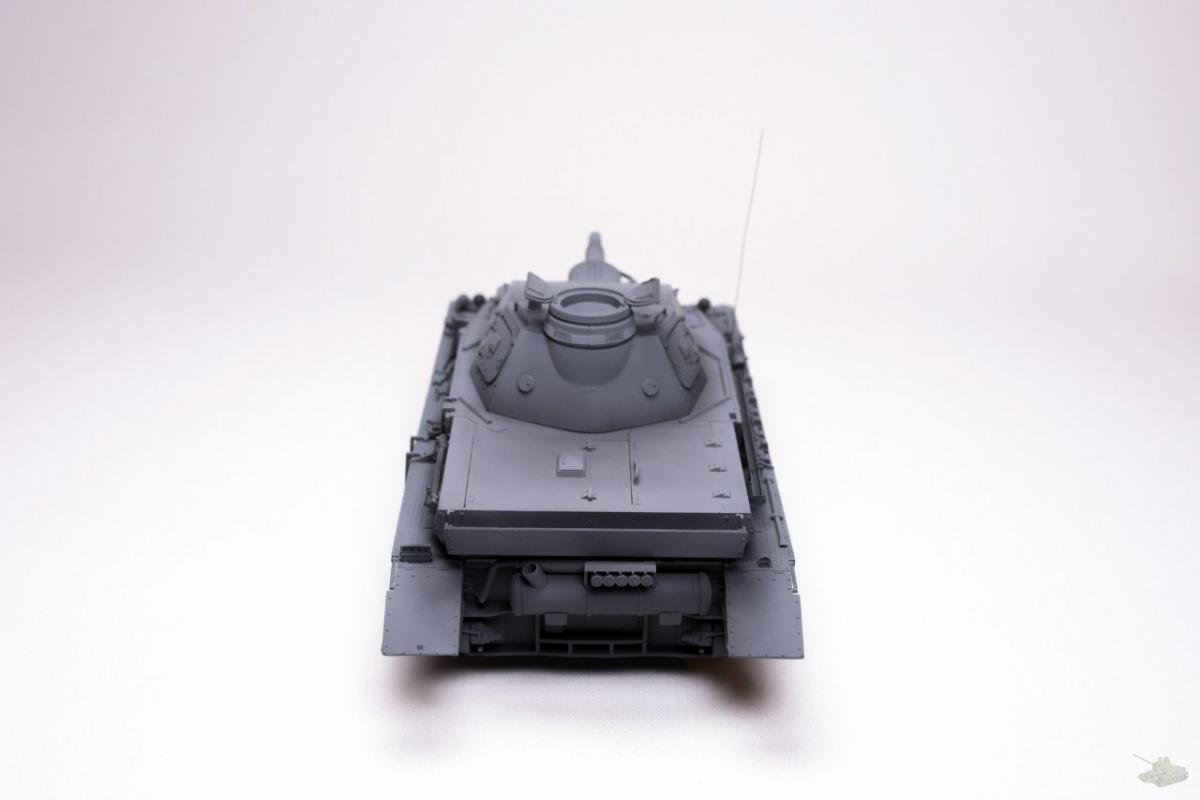

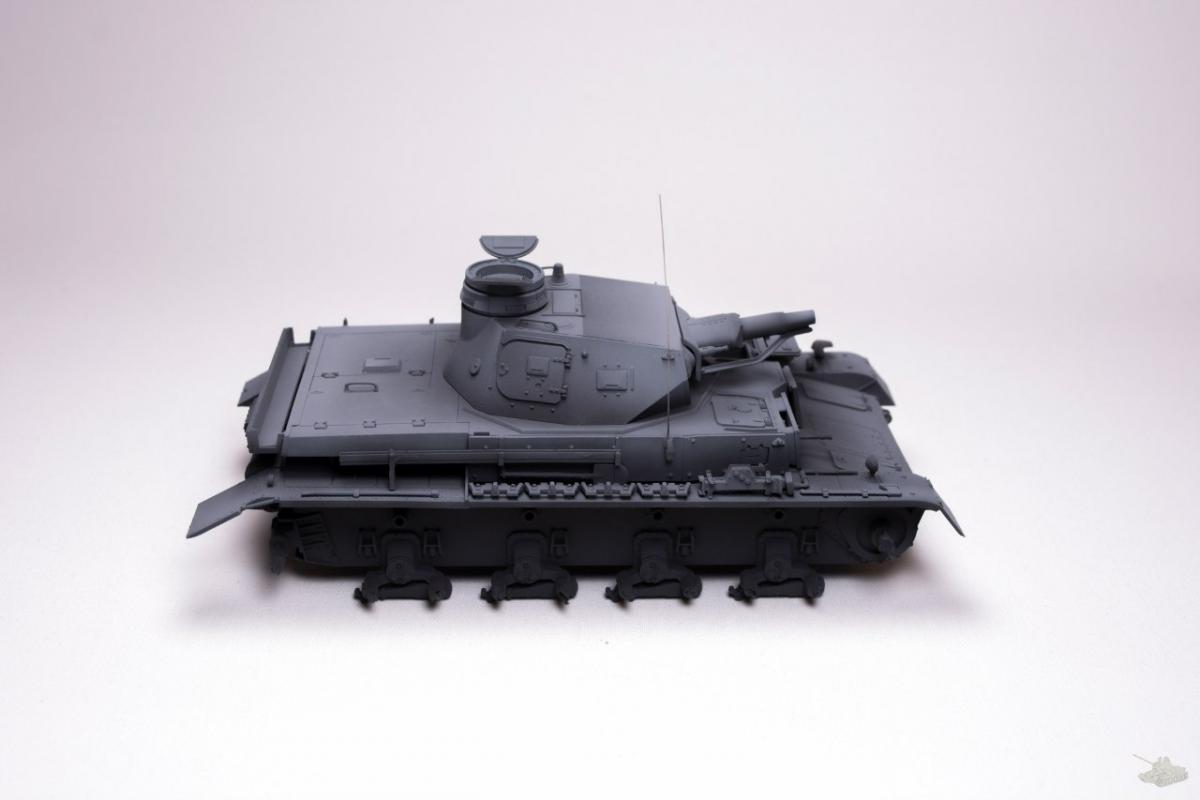

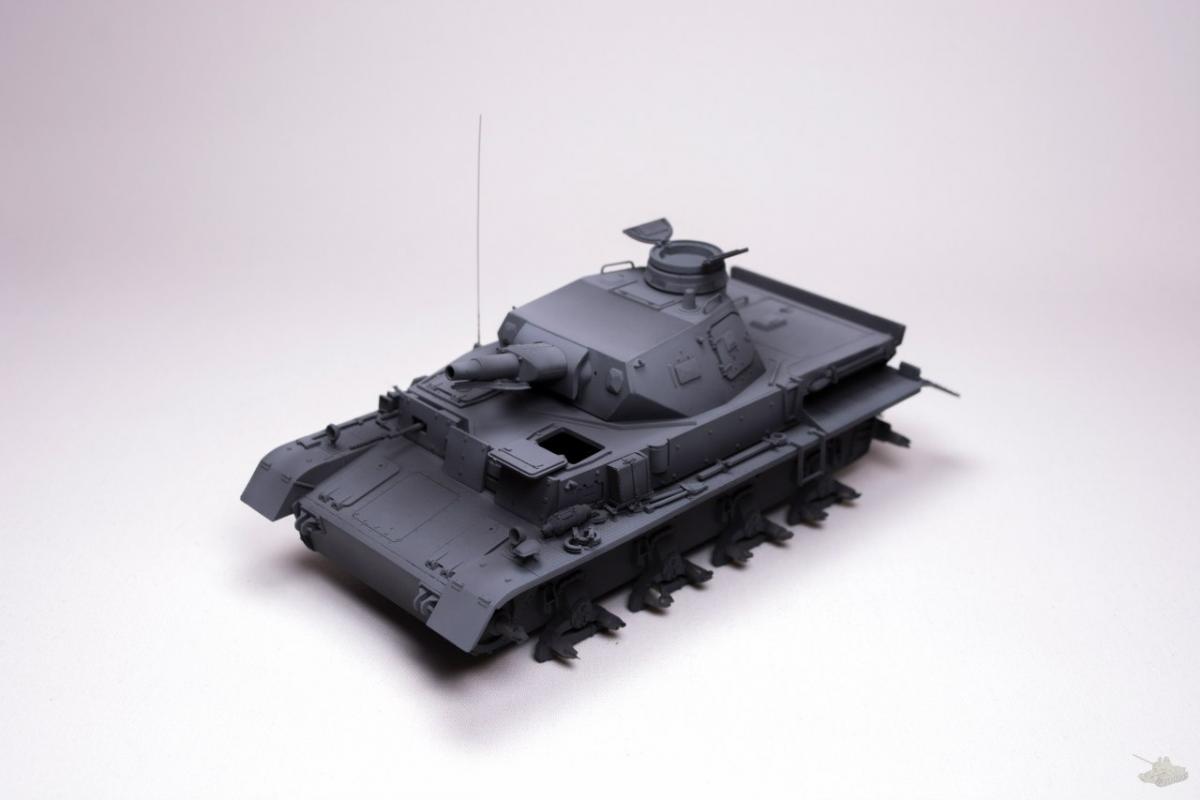

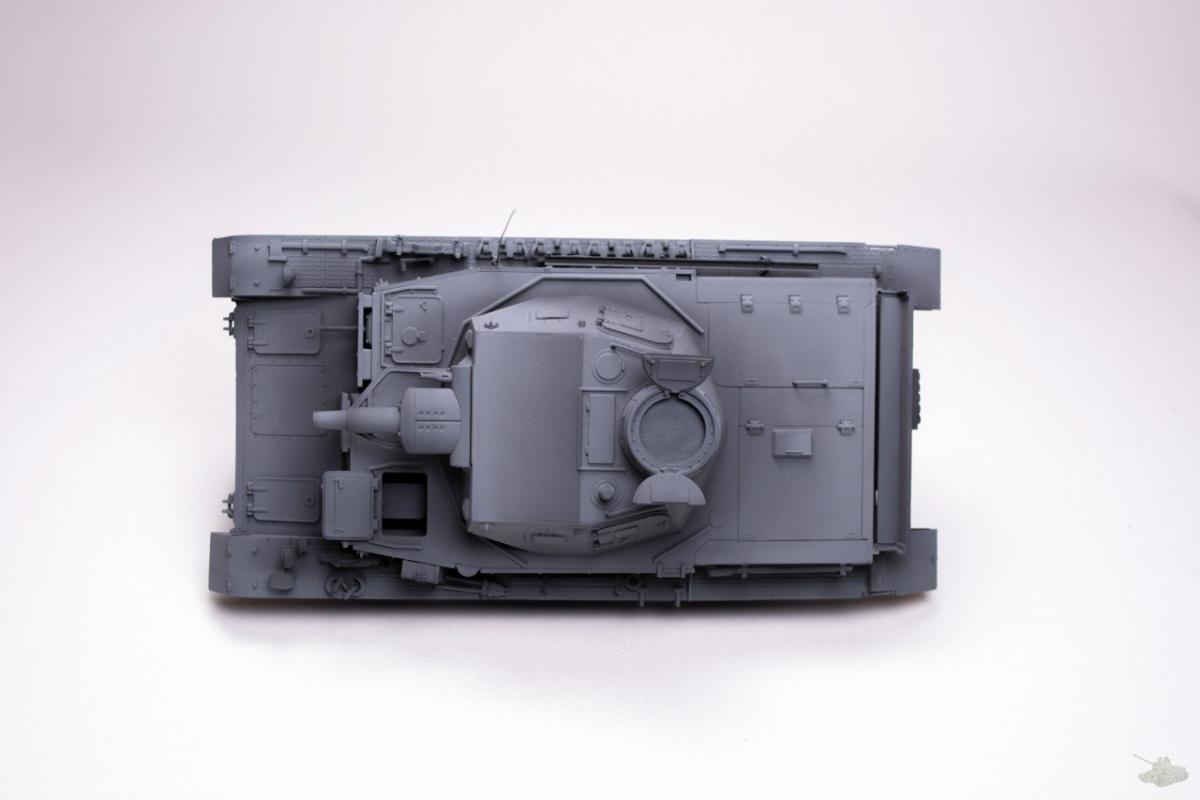

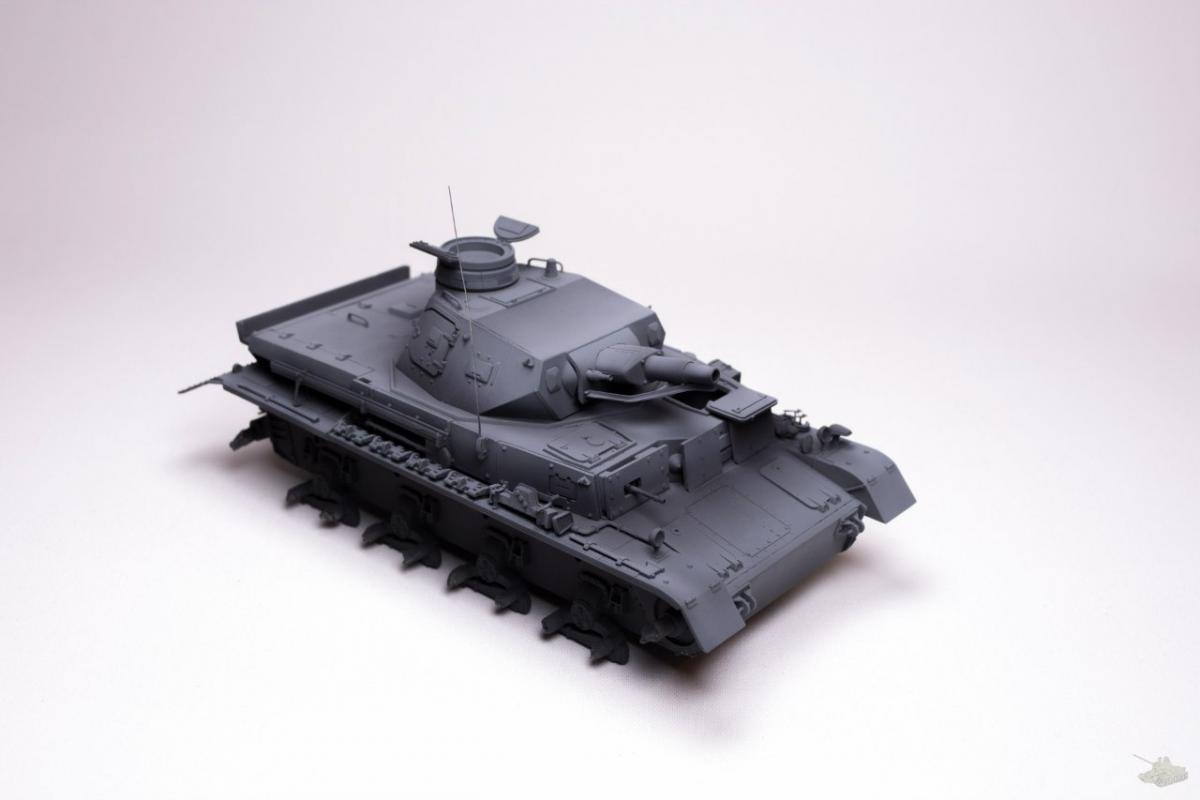

Третий слой высветления.

Смесь следующая (!ВРОДЕ БЫ! проверю позже и если что поправлю): 5 частей немецкого серого XF-63  и 5 части белого XF-2.

Тут самом собой надо быть еще аккуратнее. Слои тоньше, покрываемая площадь меньше. Единственное, в самом конце я немного приглушил переходы, задув практически прозрачным места, где мне показали слишком темными. Например верхний переход на бронелисте башни.

Результат такой:

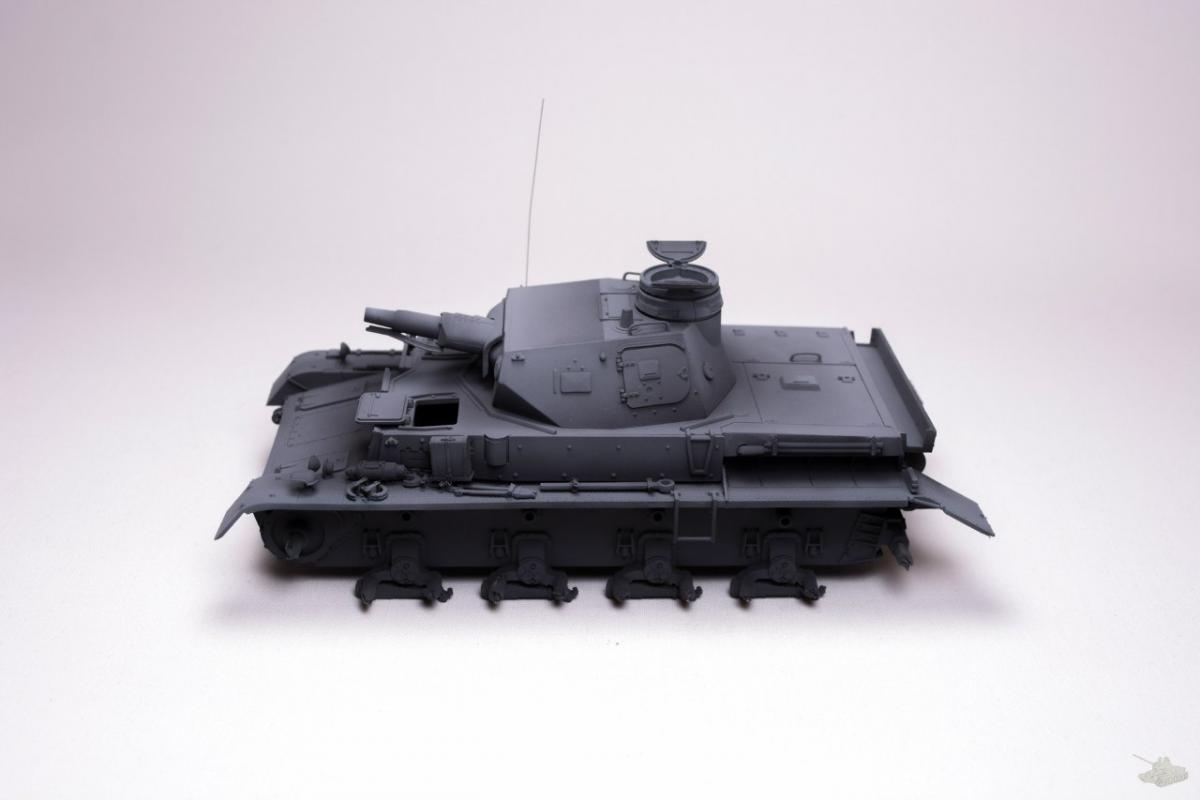

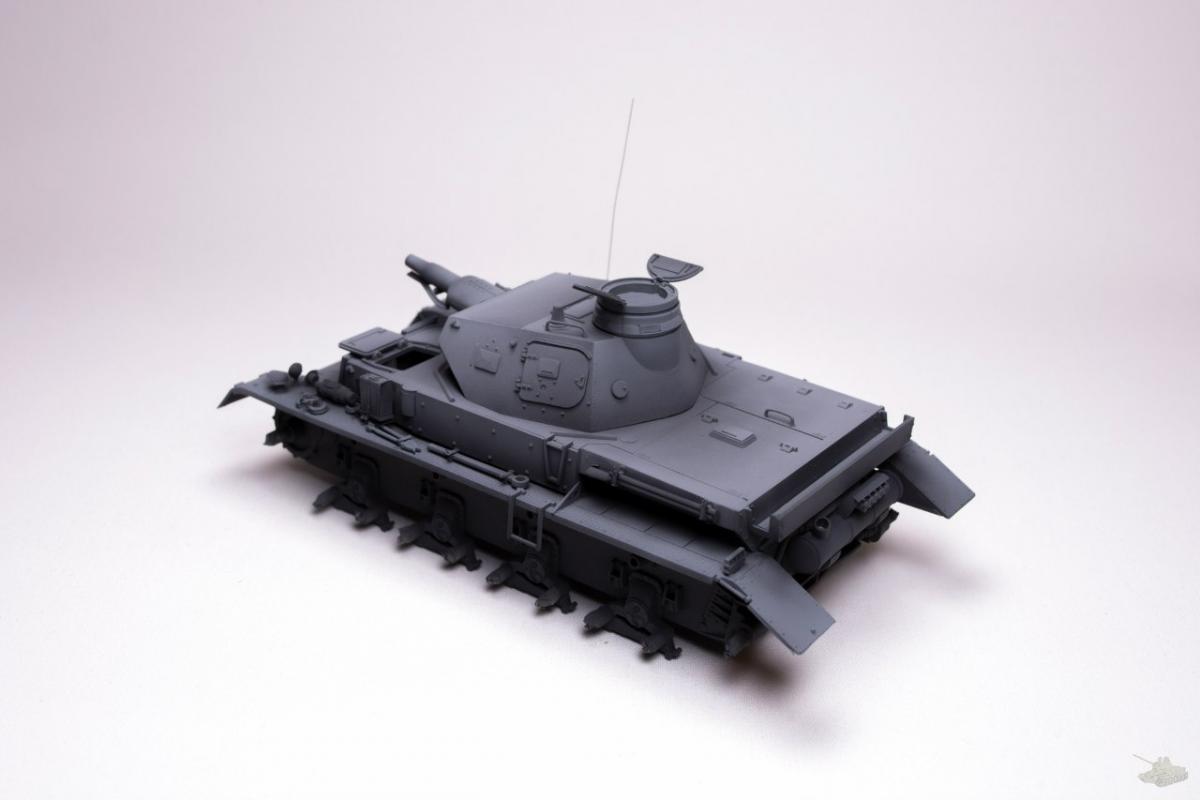

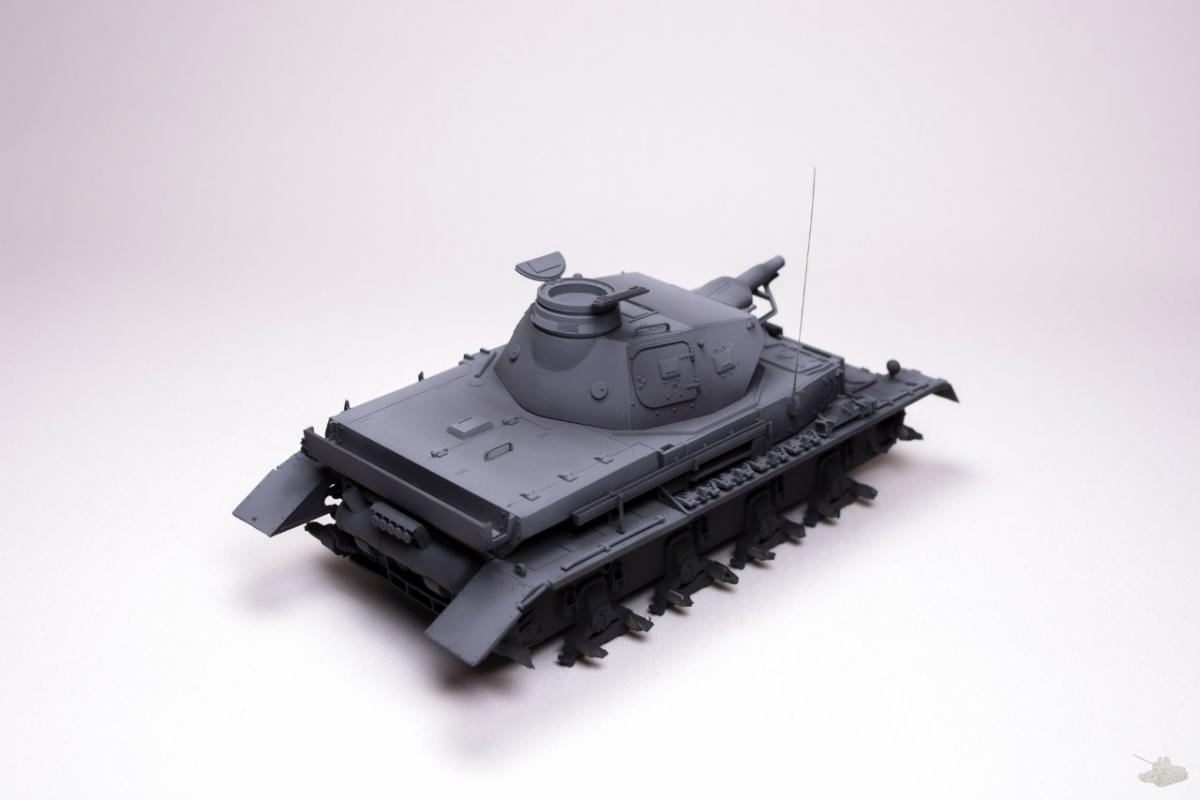

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-85126600-1448536830_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-94397300-1448536831_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-03612800-1448536833_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-11700500-1448536834_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-13532500-1448536835_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-26090200-1448536836_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-44211800-1448536837_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-42356600-1448536838_thumb.jpg

[oIFKo]

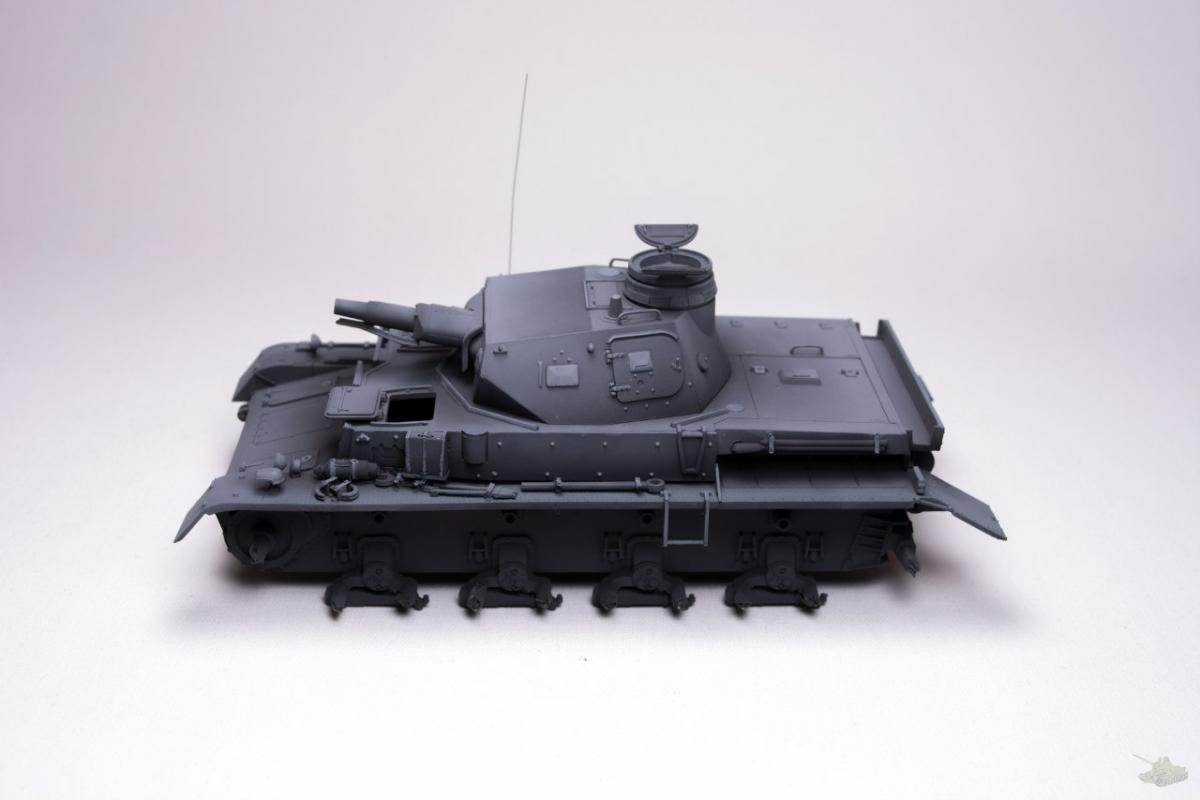

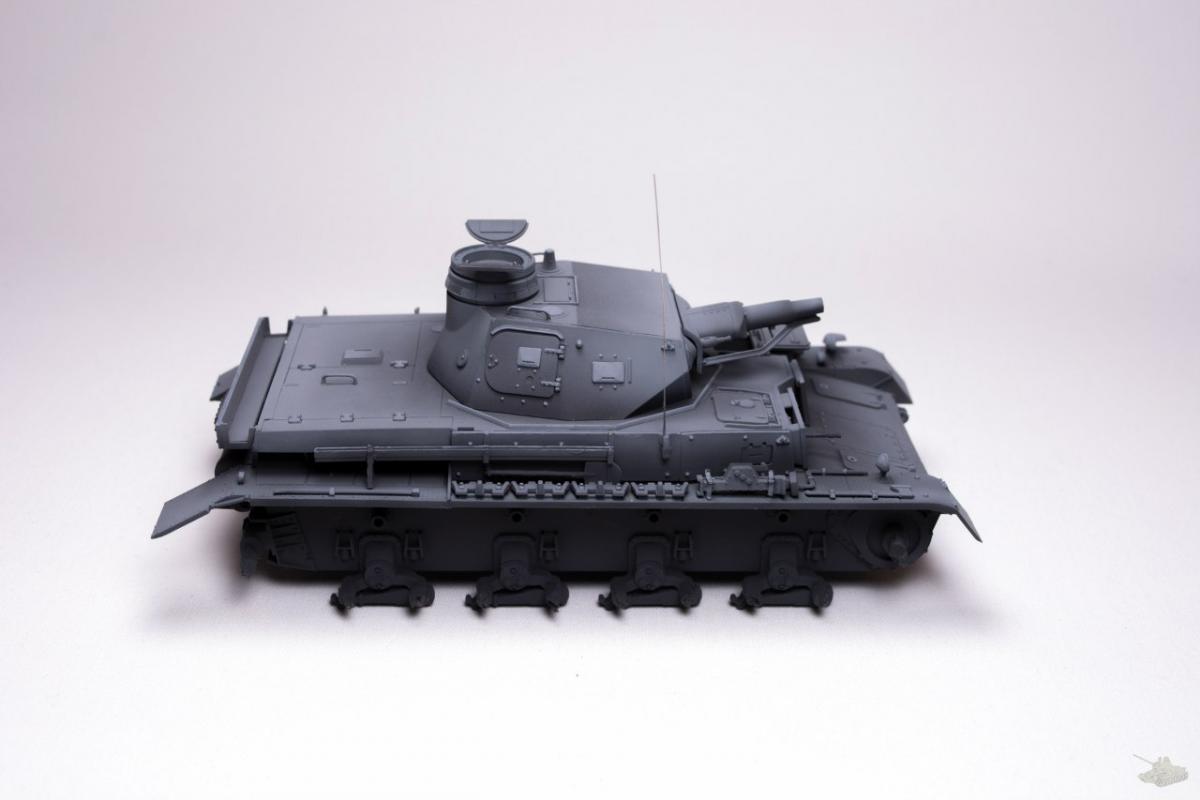

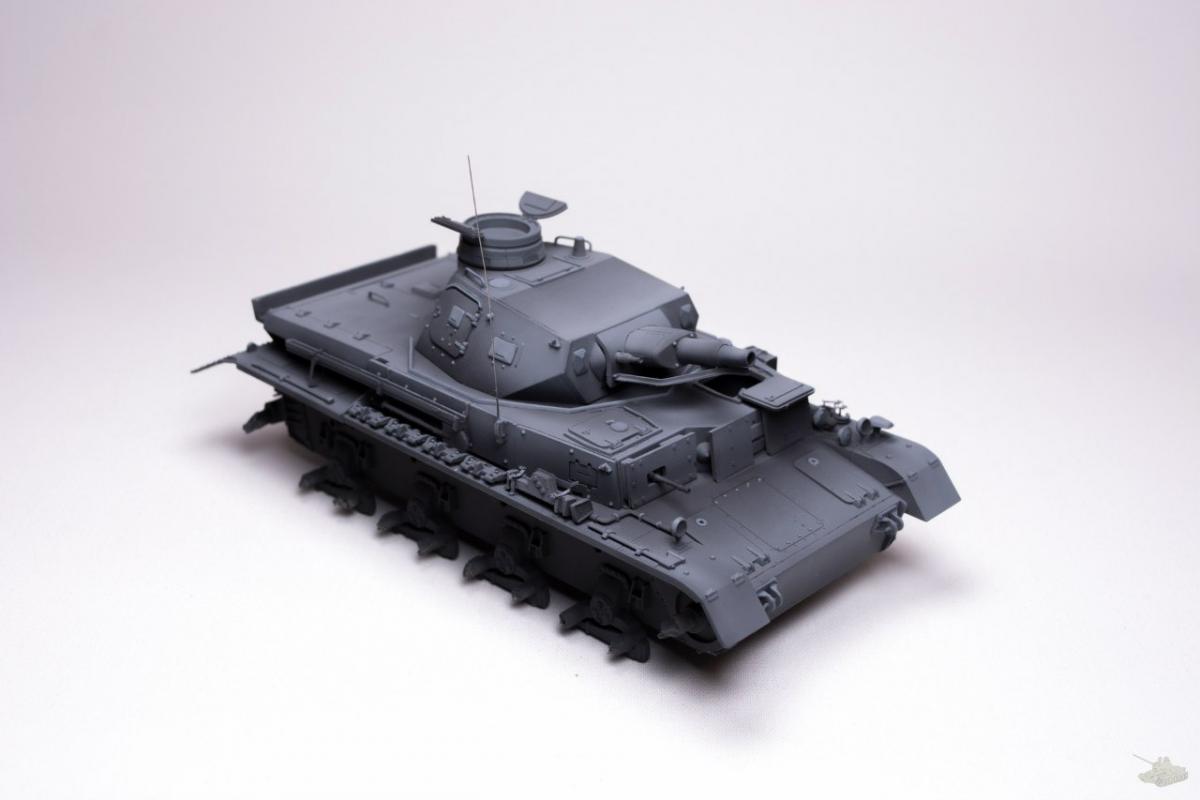

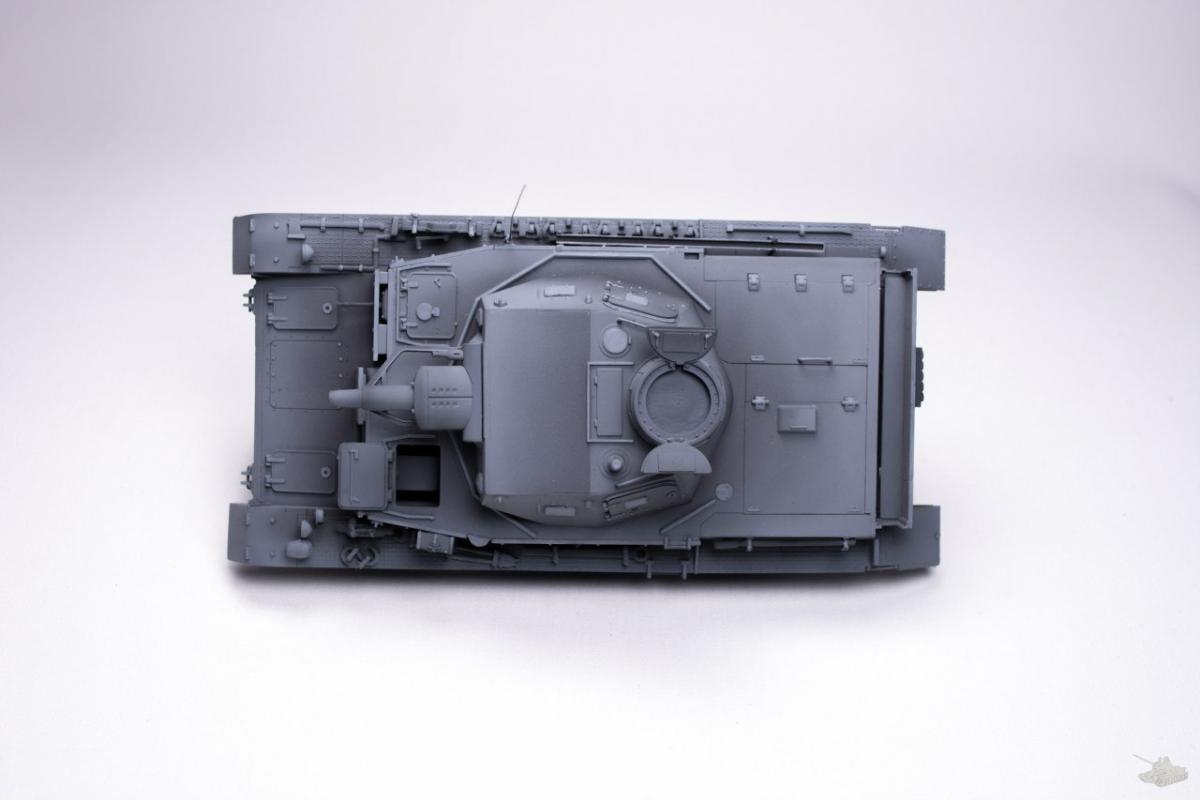

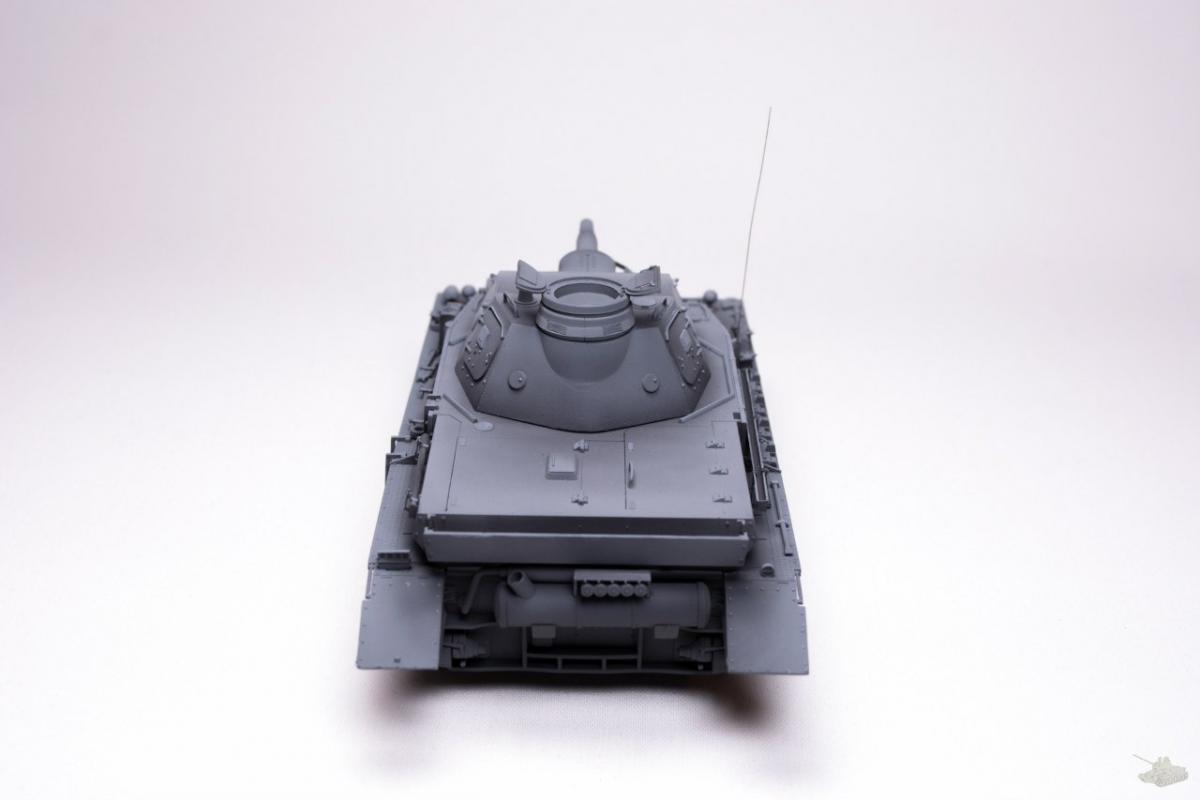

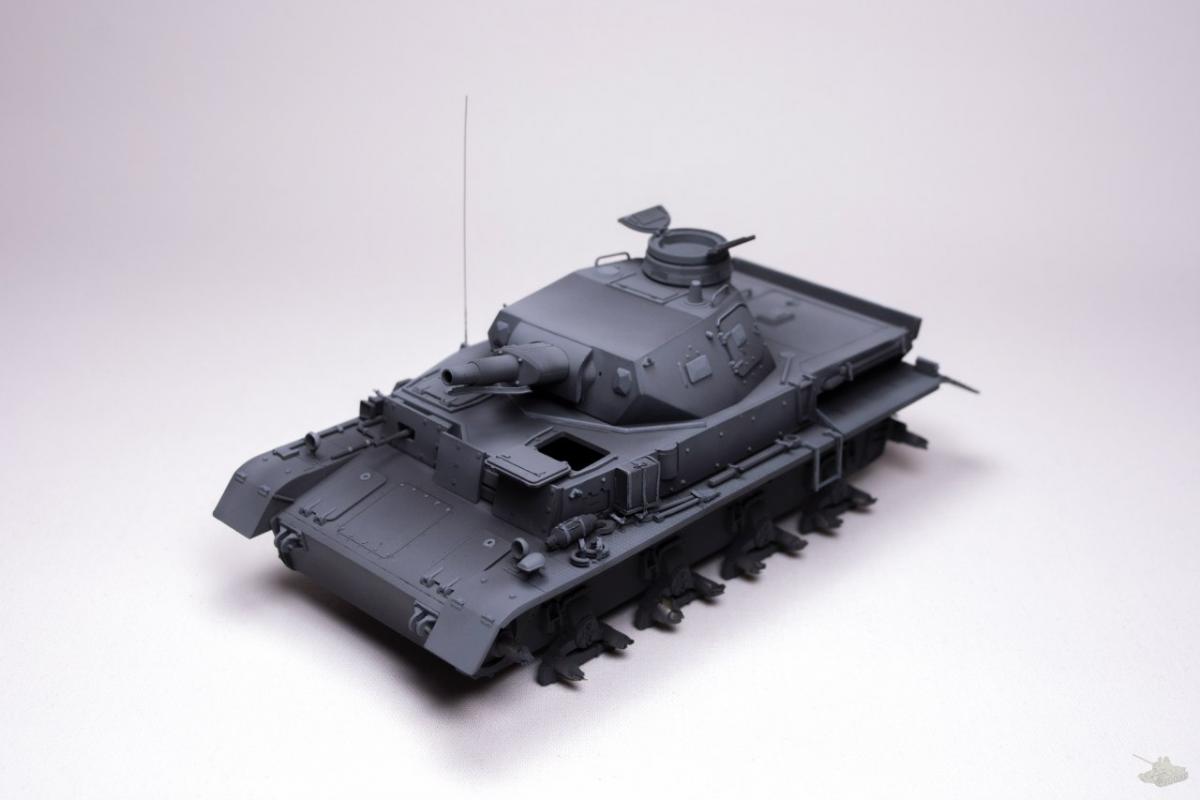

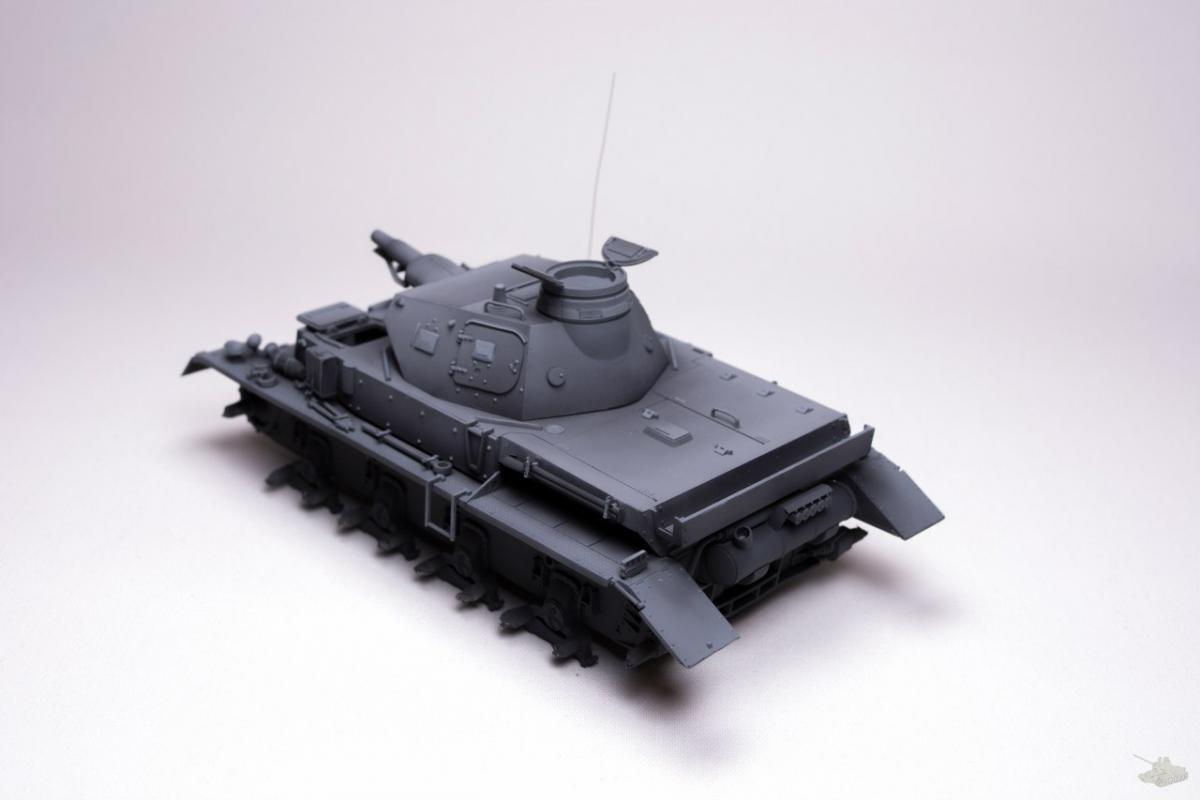

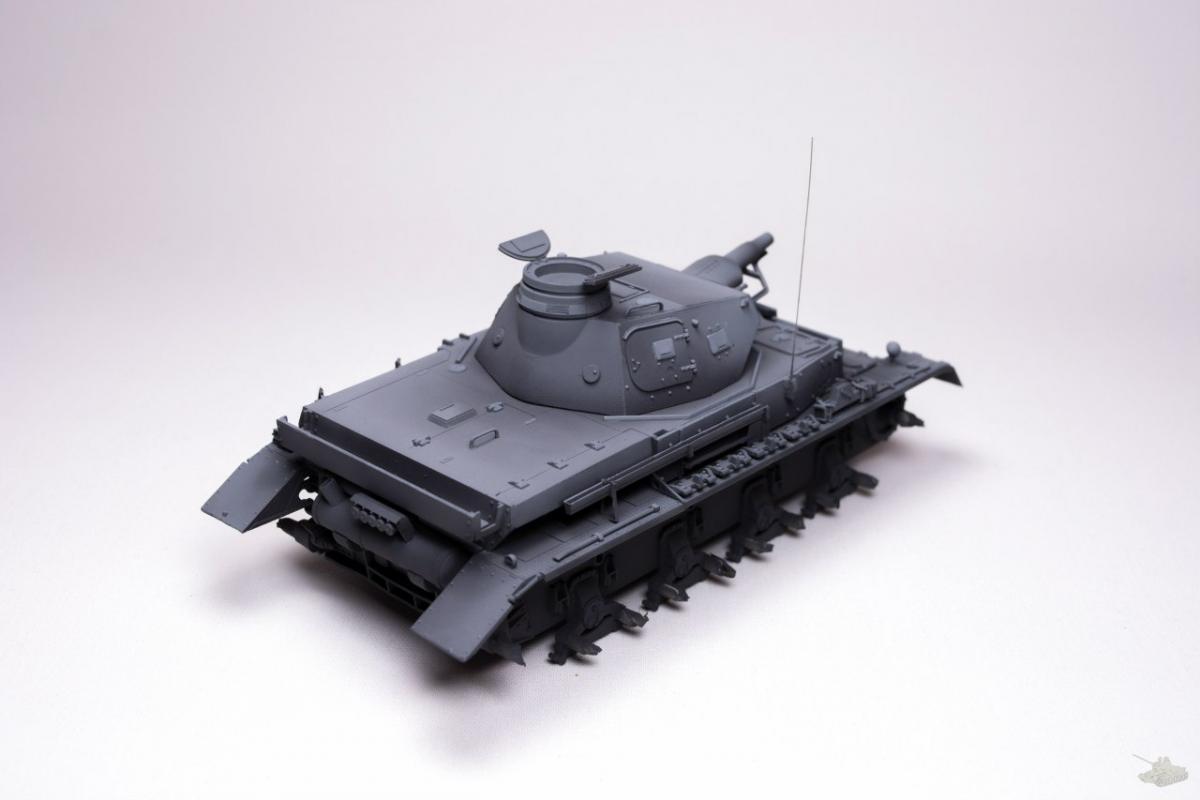

И четвертый, последний слой высветления. Самый ответственный. Его необходимо делать кистью.

Смесь следующая 3 части белого XF-2 и 2 немецкого серого XF-63.

Тут принцип следующий. Я выделял все выпуклые элементы, крепления шанца, заклепки и прочее. Расписывать всё смысла нет, проще и нагляднее посмотреть на фотографиях, что у меня получилось:



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-84177400-1448542922_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-81634900-1448542923_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-93311800-1448542924_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-94260100-1448542925_thumb.jpg

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-08834200-1448542927_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-06307300-1448542928_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-02597000-1448542929_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-12606600-1448542930_thumb.jpg



P.S. спереди, на листах доп бронирования не выделены кнопки, увидел сам только на фотографиях. В реале уже поправил, делать новые фотографии не стал.



[oIFKo]

Всё, дальше будет блог будет обновляться в режиме реального времени. На данный момент танк стоит в таком виде у меня на столе. Второе видео по завершению модуляции будет смонтировано в ближайшие дни и добавлено сюда.

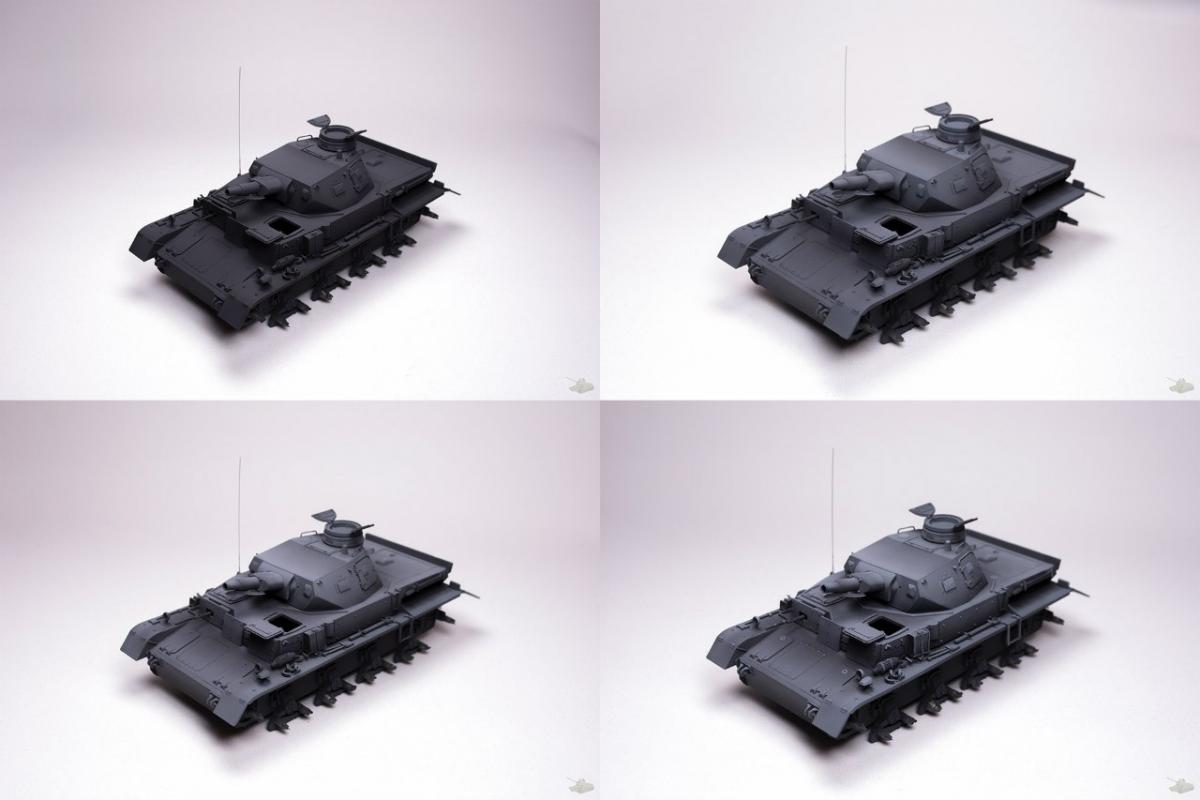

Ну и добавлю последнее фото, на котором удобно посмотреть все 4 слоя высветления и сравнить каждый этап.



http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_11_2015/post-23366632-0-61137200-1448543381_thumb.jpg



Если есть какие-то вопросы, задавайте, буду по возможности отвечать. Если увидели косяк, не стесняйтесь мне об этом сказать, буду благодарен.

[oIFKo]

Доделал вторую часть видео по модуляции. Теперь можно не только на картинки смотреть.





Как сделаю что-то новое по танку, обязательно поделюсь

[Amonagil]

неплохо выходит, но мне кажется нужно еще светлее. Последующие работы могут скрыть модуляцию)

[oIFKo]

28 Ноя 2015 - 08:58 пользователь Amonagil сказал:

неплохо выходит, но мне кажется нужно еще светлее. Последующие работы могут скрыть модуляцию)



Спасибо, Были такие мысли, но посмотрим, первый опыт как-никак
