Разобрался наконец таки, как лучше будет сделать петли для лука, поэтому хочу запостить небольшой пошаговый гайдик

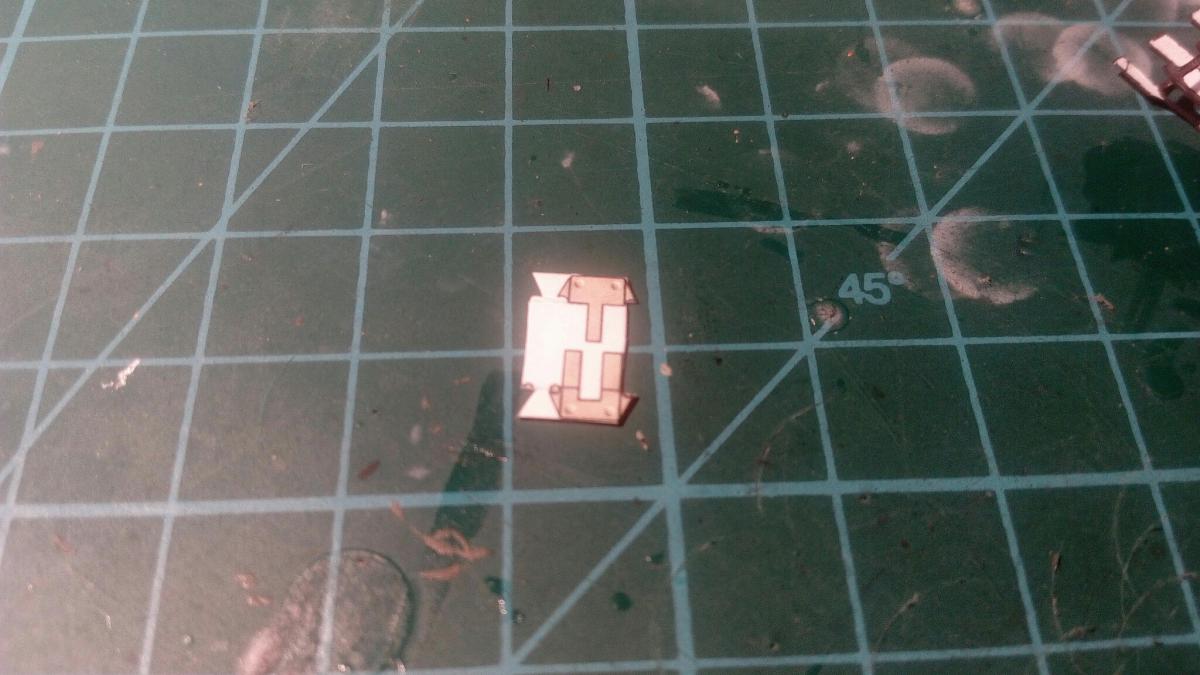

1. Итак, мы имеем вот такую заготовку

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-96824700-1467746154_thumb.jpg

           2. Вырезаем с небольшим запасом обе детали и внутренние места соприкосновения расширяем

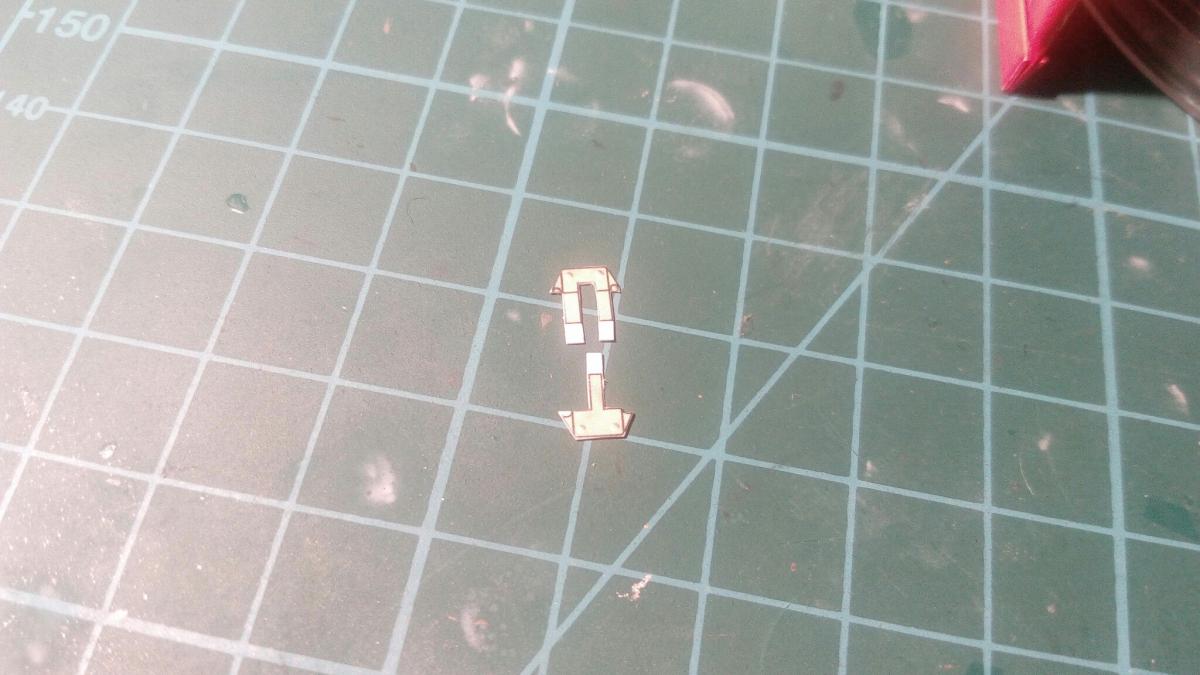

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-11868000-1467746161_thumb.jpg

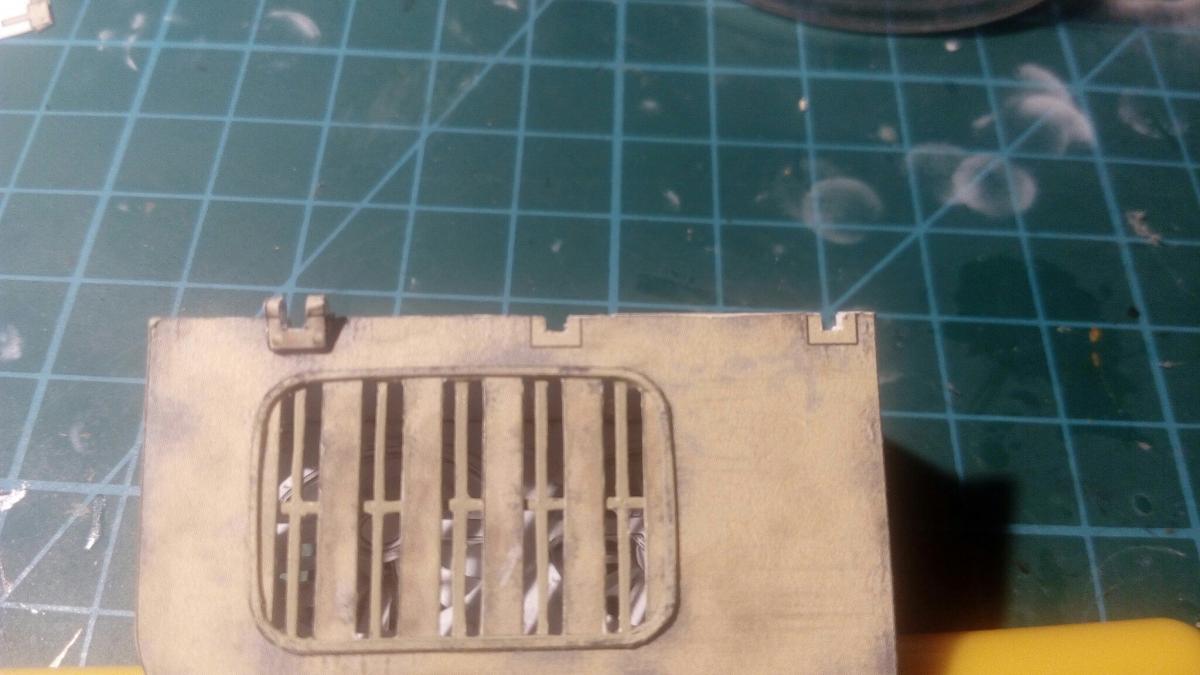

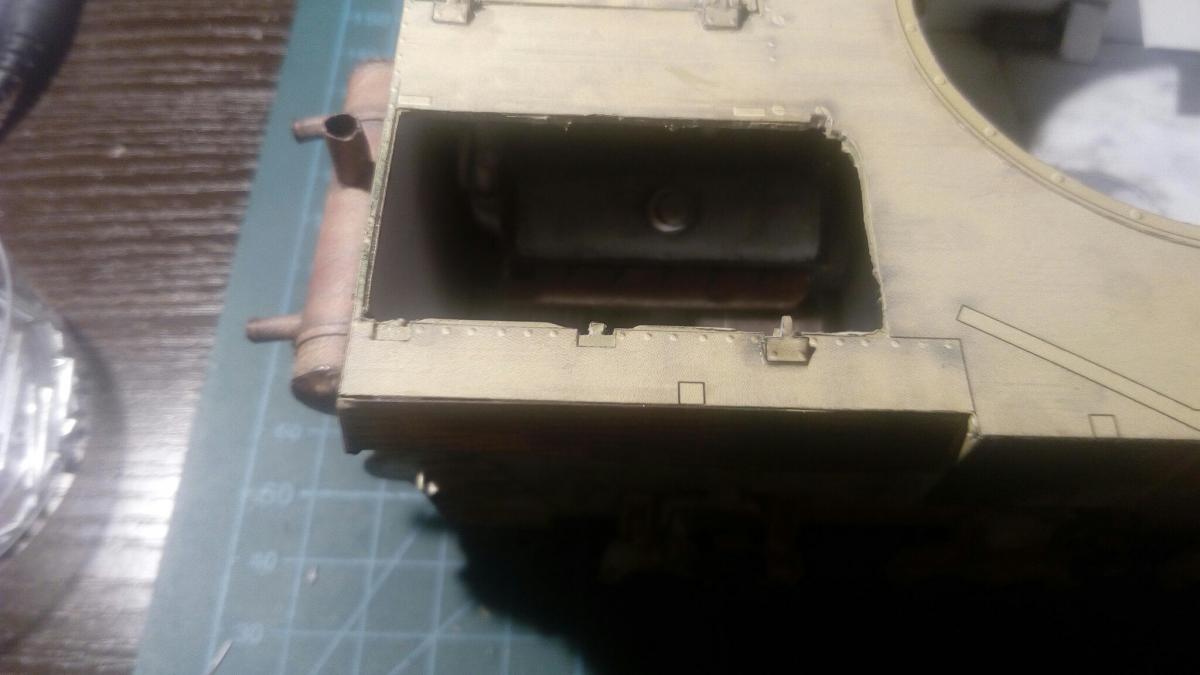

           3. Затем подготавливаем место крепления. вырезаем пазы, которые просто не будут мешаться друг другу при открытии/закрытии

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-56782200-1467746156_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-64856300-1467746152_thumb.jpg

           4. Формуем петли, загибаем по линиям, придаем округлость. Тут я заливал боковушки супер клеем, так как он придает им твердую форму, удобнее будет лепить на место. Нужна буквально капля цианкрилата, дабы не залить саму петельку

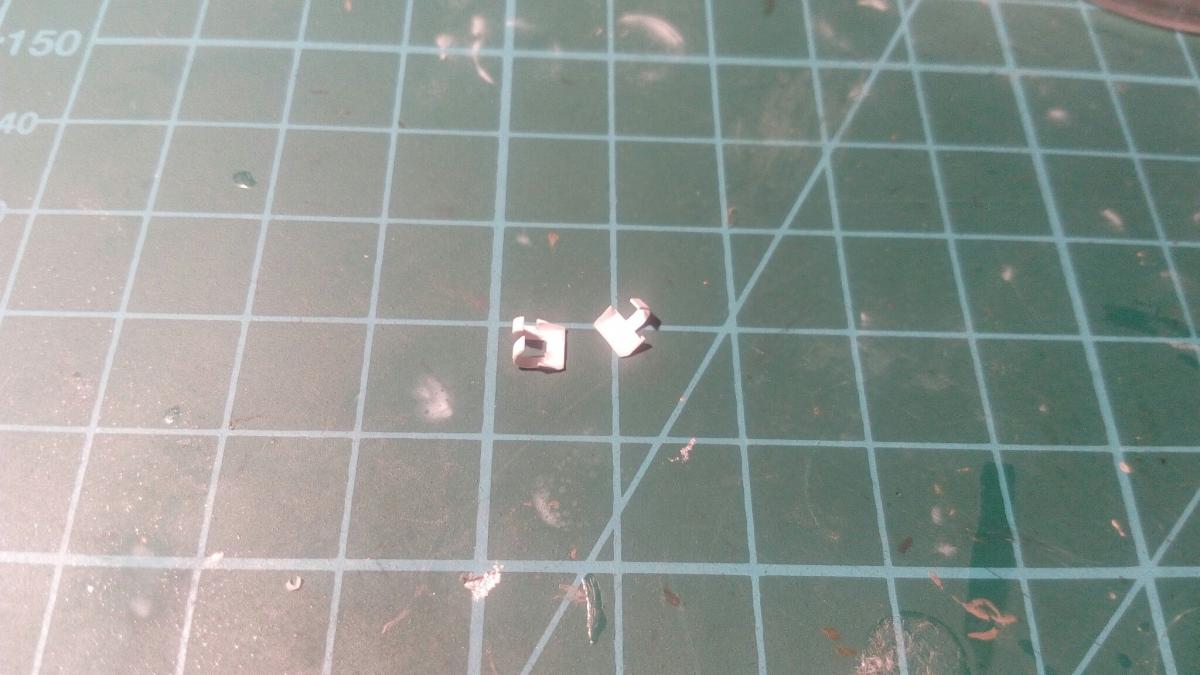

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-02703100-1467746159_thumb.jpg

           5. Приклеиваем на место основание петли

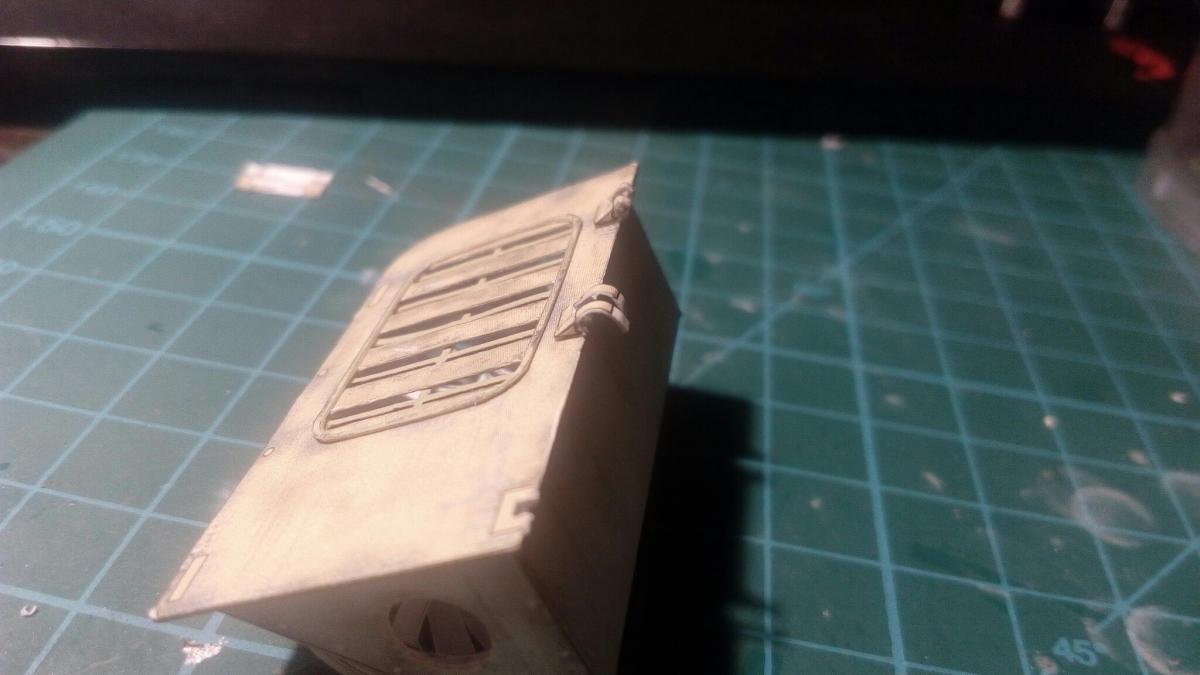

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-86589600-1467746153_thumb.jpg

           6. Затем загибаем внутрь и заливаем аккуратно суперклеем вот таким образом

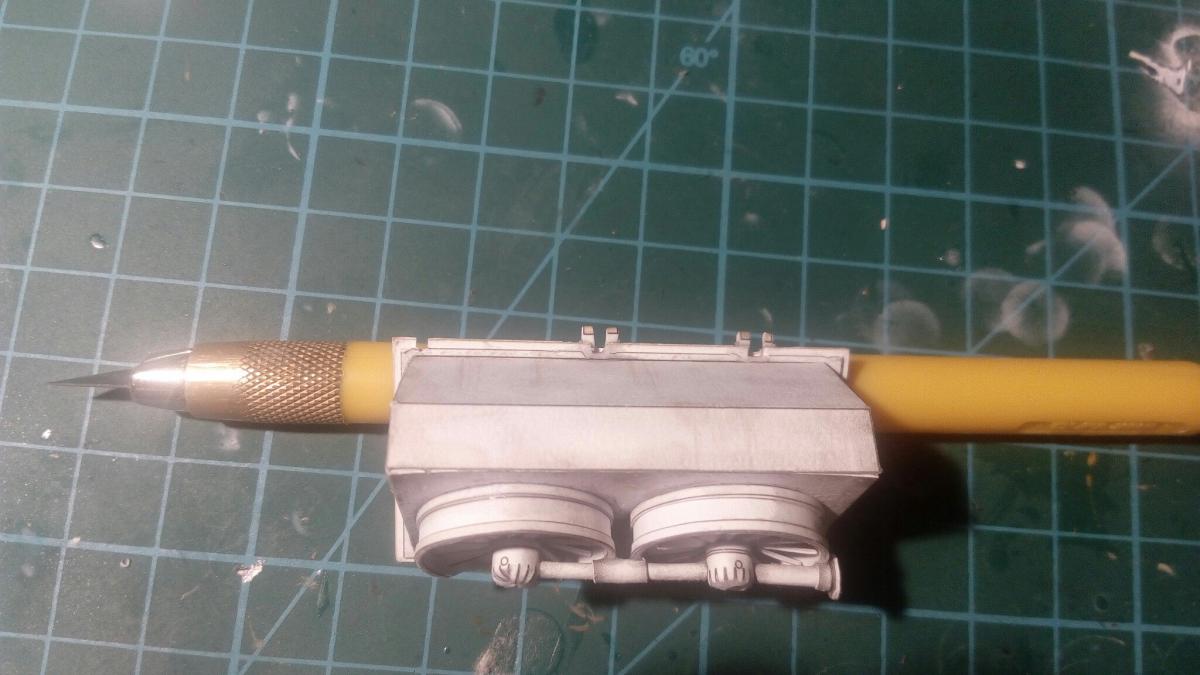

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-06281400-1467746160_thumb.jpg

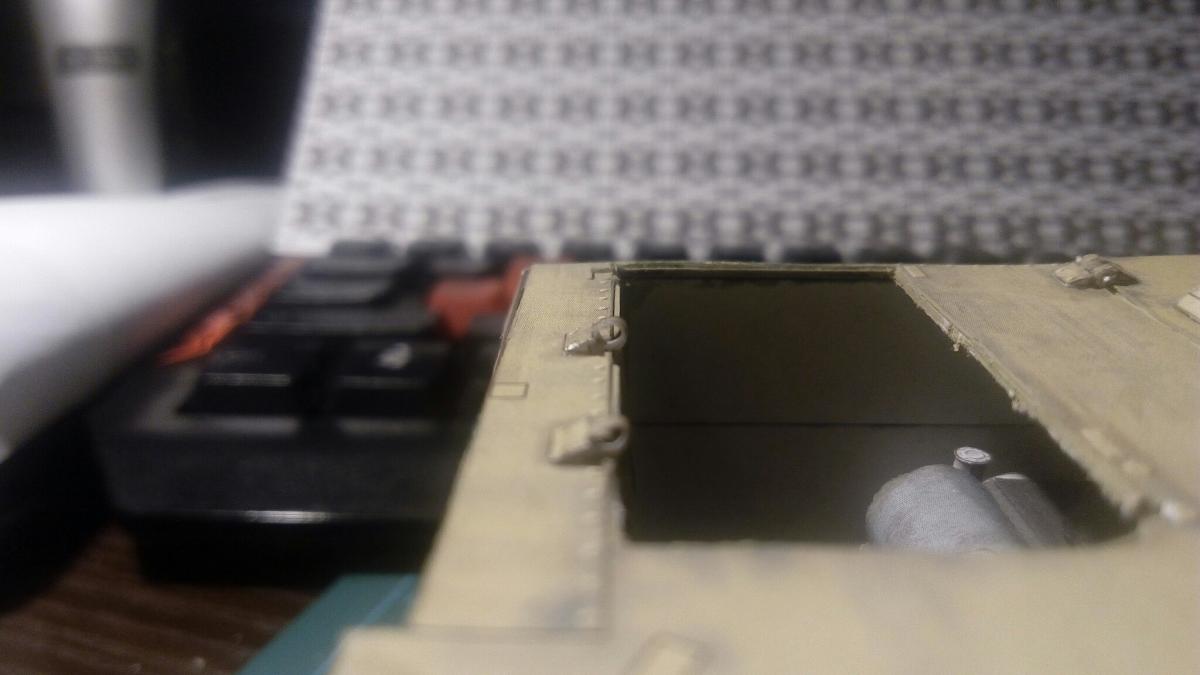

           7. Тоже самое проделываем со второй частью петли, предварительно примеряв место ее дислокации. Получается так

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-13762900-1467746162_thumb.jpg

           8. Тестим пальцы для петель

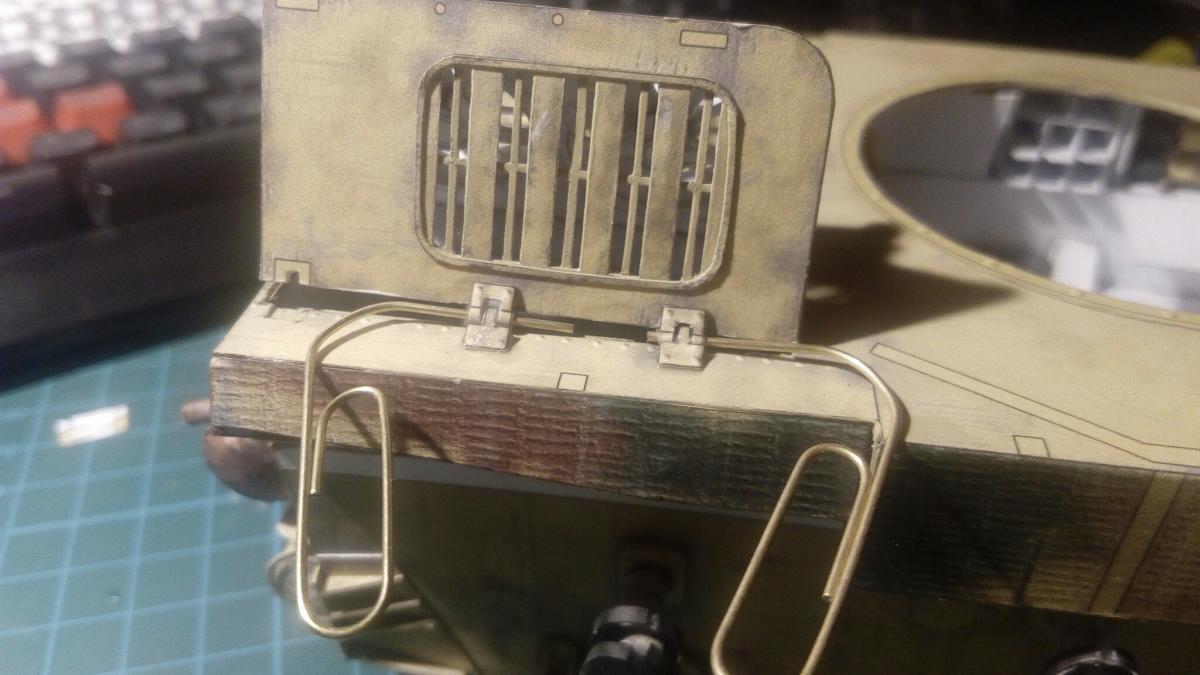

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-28231900-1467746163_thumb.jpg

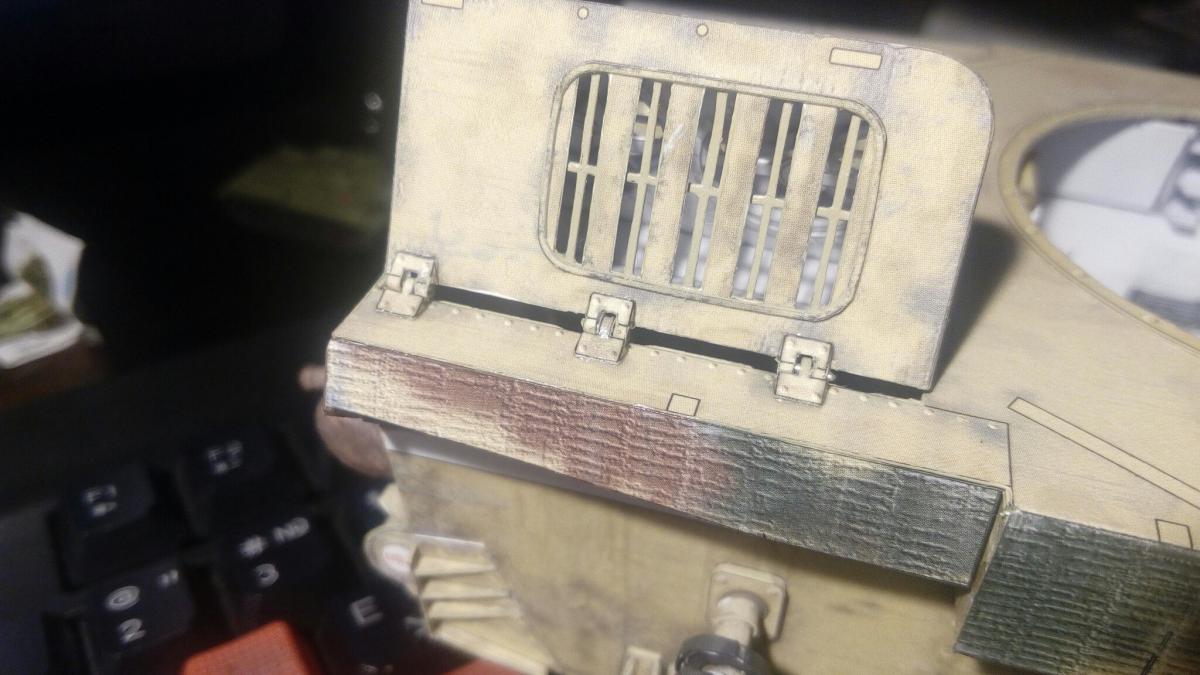

           9. Готово, все открывается

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-87983200-1467746157_thumb.jpg



[Parovoznik78]

05 Июл 2016 - 22:27 пользователь Lucifericus сказал:

продолжаем вещать из подполья, нас пока что не заметили



Поздно. Принято к сведению и записано куда надо.

Спасибо за инструкцию.

[Lucifericus]

06 Июл 2016 - 09:11 пользователь Parovoznik78 сказал:

Поздно. Принято к сведению и записано куда надо.

Спасибо за инструкцию.

руководство не видит, значит инвиз работает

Изменено 6 июля, 2016 пользователем Lucifericus

[Lucifericus]

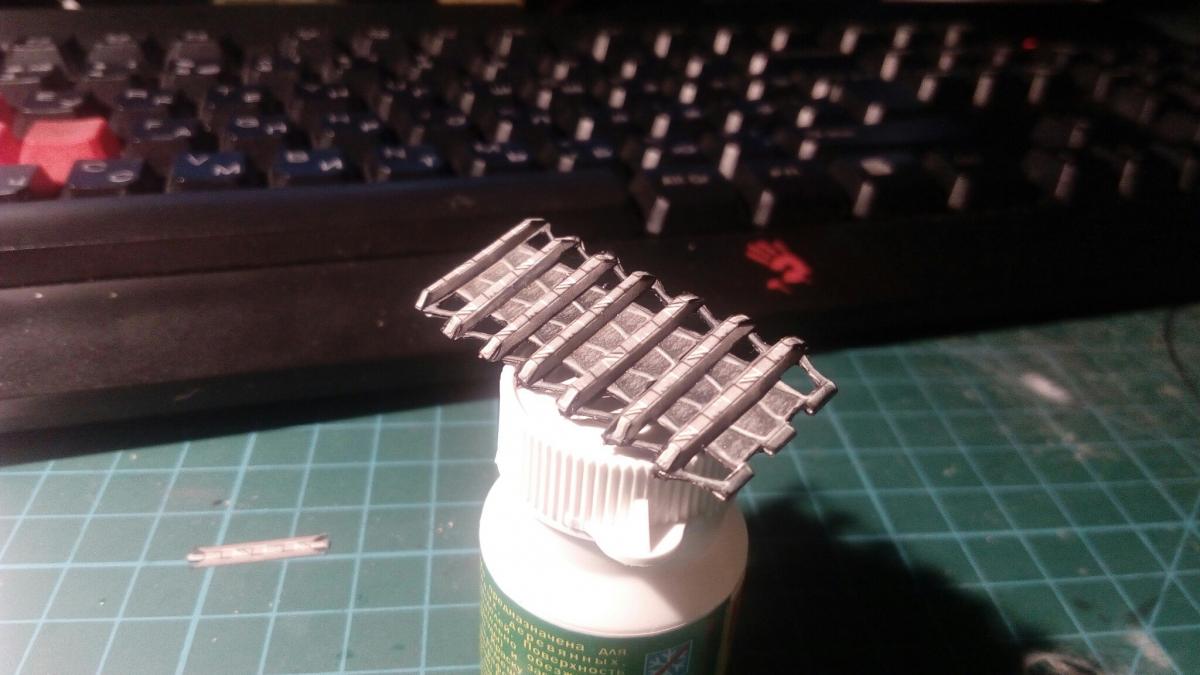

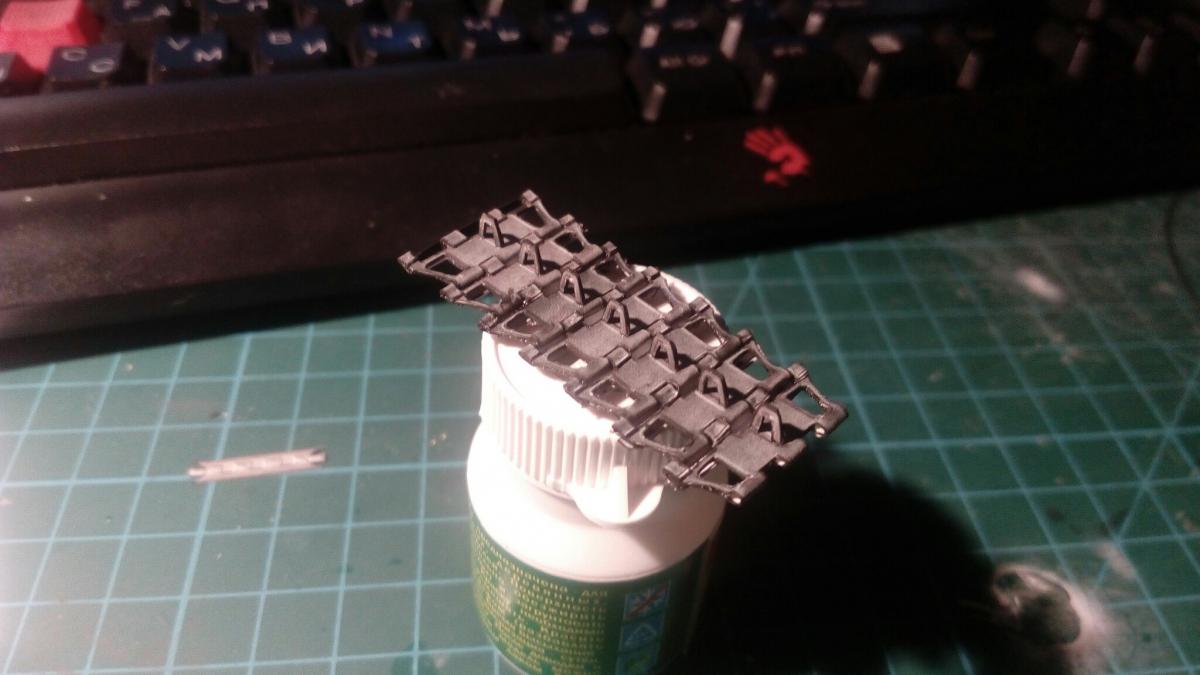

Назовите меня непоследовательным или неисполнительным, но делаю вот такие перерывы в сборке элементов ходовой. Как мне нравится этот фрагмент траков, мм... Оформил почти полностью лоб корпуса

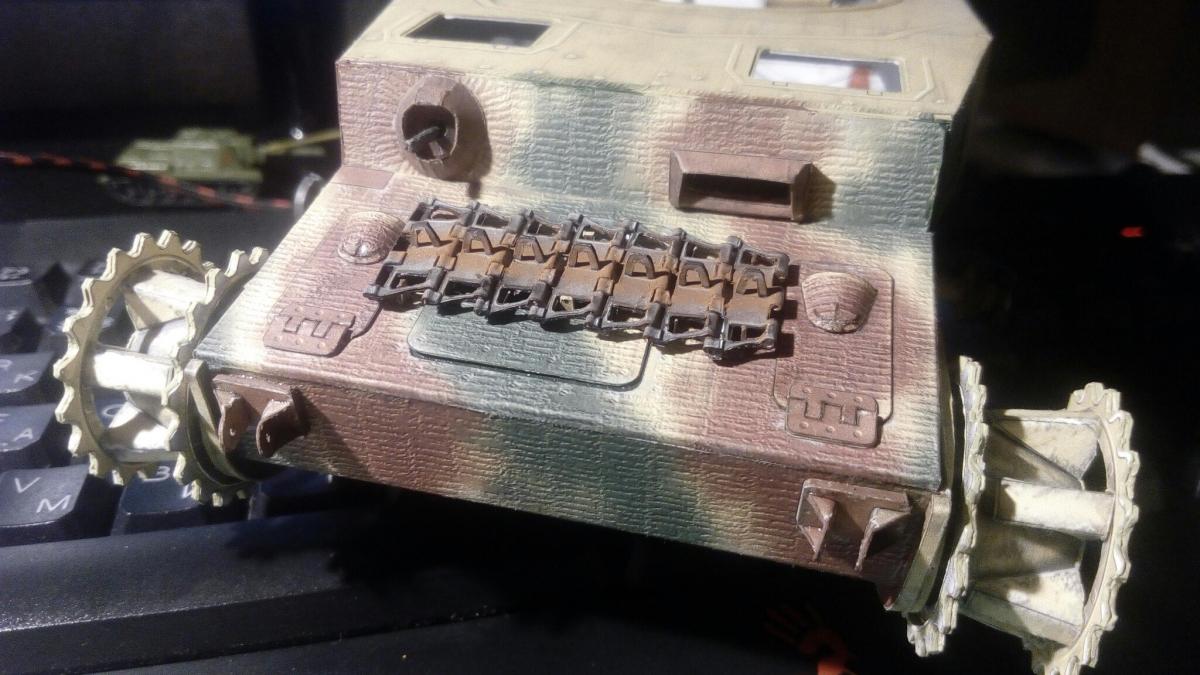

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-81991900-1467836064_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-54353000-1467836063_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-24338100-1467836062_thumb.jpg

[ZeT_Pz_Ivan]

Класс! Очень нравиться, даже если и непоследовательно -

главное, что идет прогресс - а это не может не радовать - с удовольствием буду смотреть продолжение !

Успехов вам в дальнейшем движении!!

[BETEPAH_KOCMOCA_]

Да,петли показаны подробно и очень толково(возьмём на заметку).Такое впечатление что бронеплиты тиснённые под циммерит, это наверно специальные детали были в журнале?

[Lucifericus]

09 Июл 2016 - 10:47 пользователь BETEPAH_KOCMOCA_ сказал:

Да,петли показаны подробно и очень толково(возьмём на заметку).Такое впечатление что бронеплиты тиснённые под циммерит, это наверно специальные детали были в журнале?



да, всё родное, без моих доделок. Бумага доставляет удовольствие при работе с ней

[Lucifericus]

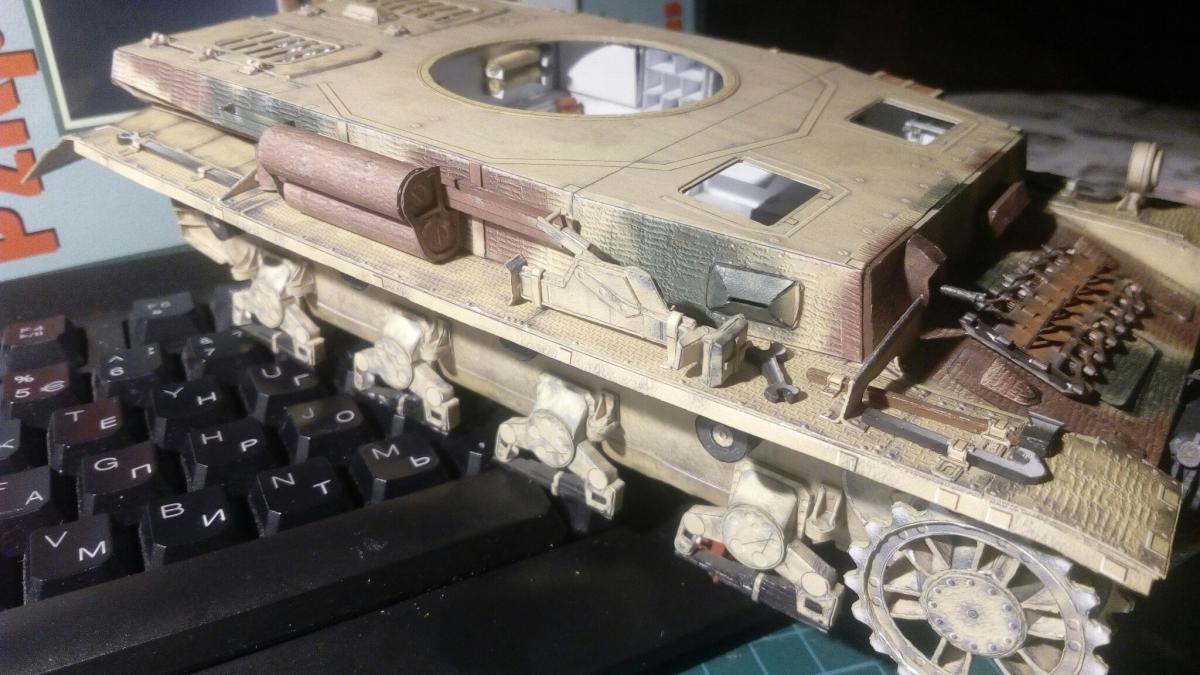

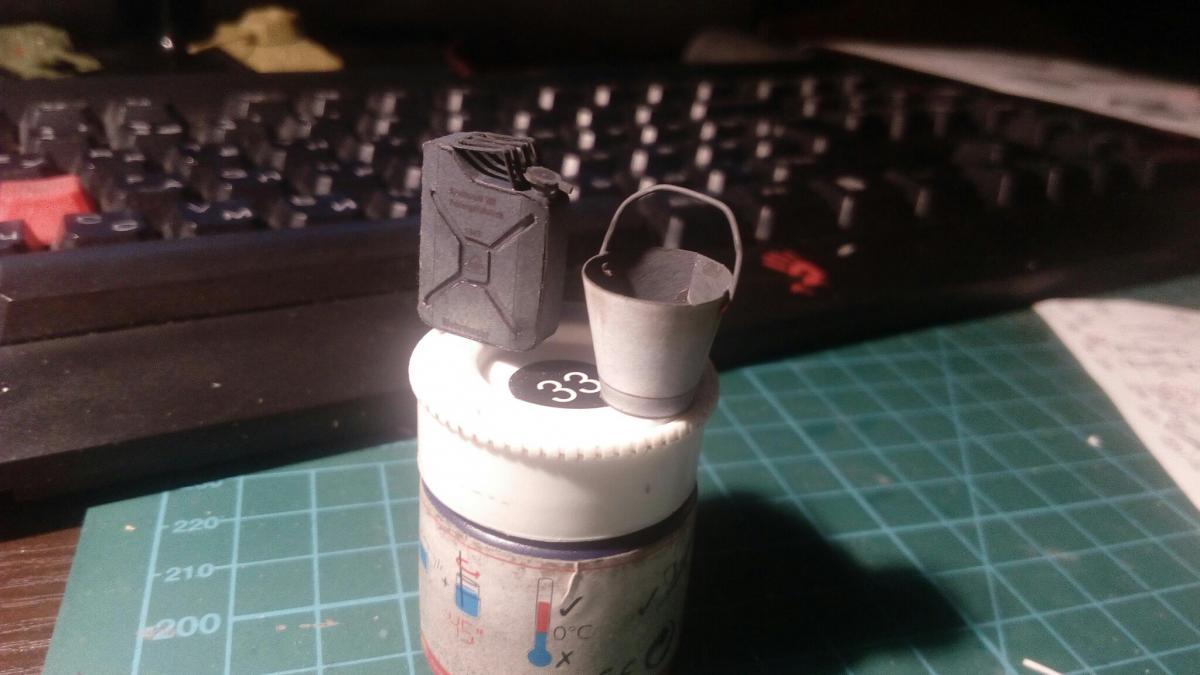

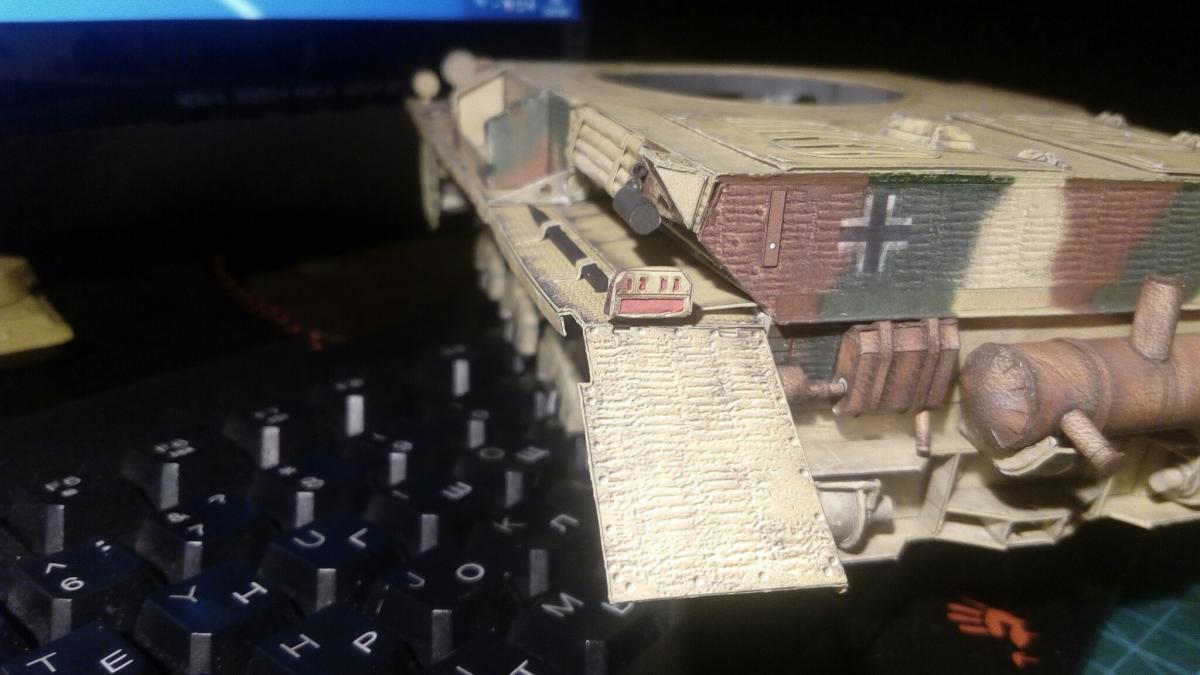

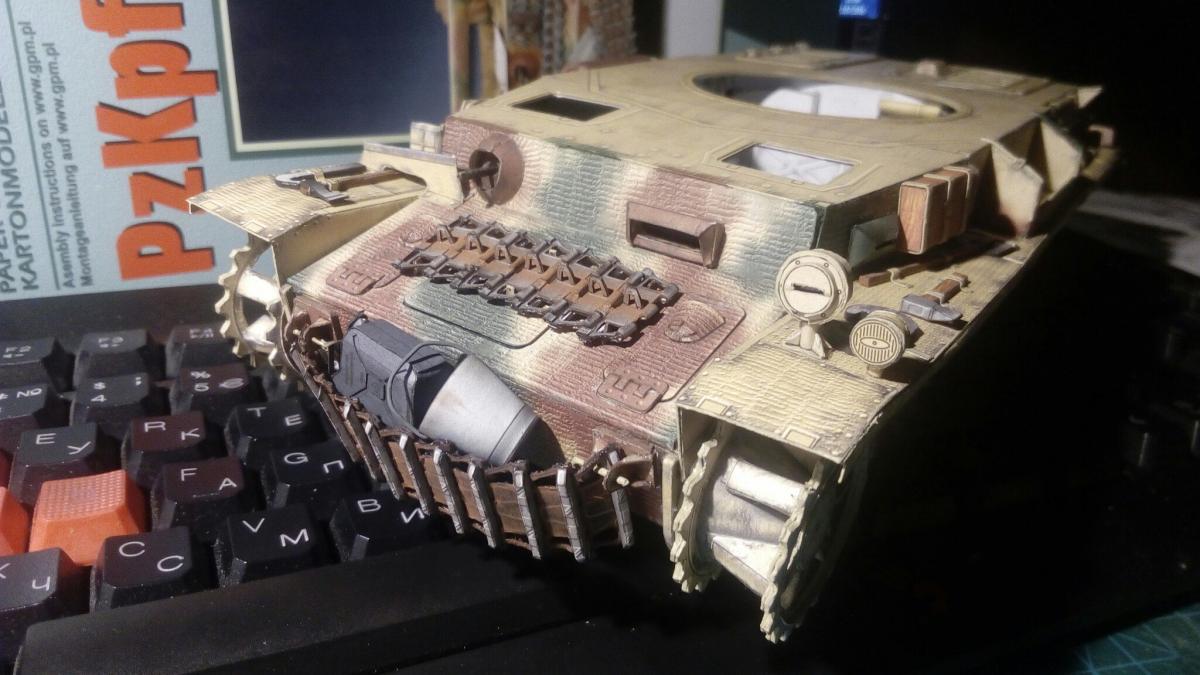

Завёз я тут вам обвесик в ассортименте. Схемы сборки ужасные, местами непонятно было, как и куда лепить ту или иную деталь. Поэтому часть запорол. Но всё равно получилось довольно таки красиво и разнообразно. Опять же качество бумаги и текстур делают вот такие восхитительные мелочевки

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-44363200-1468357693_thumb.jpg

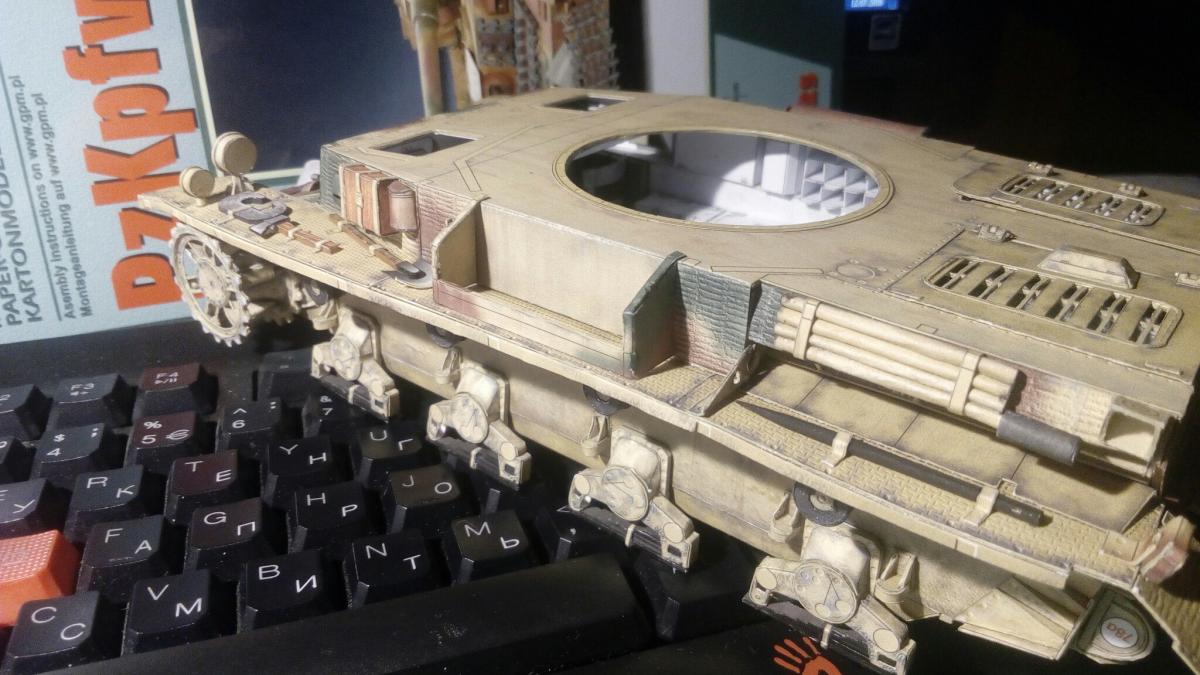

Ну и дальше любуйтесь сами...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-66891800-1468357689_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-93600500-1468357690_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-44097400-1468357692_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-87381500-1468357694_thumb.jpg

Скоро опубликую небольшую инструкцию к сборке каточков. Уж большая запара с ними выходит, не знаю, как лучше собрать. Автор- максималист, думает, что всё идеально можно собрать... Поэтому методом проб выяснил, на свой взгляд, как будет рациональнее всего проводить сборку

[ZeT_Pz_Ivan]

УУххх!!! Красотища какая! Что не говорили бы - Бумажные шедевры - это тоже шедевры!

очень классно выходит! ждем-с каточки и ходовую - успеха и терпения !

[Lucifericus]

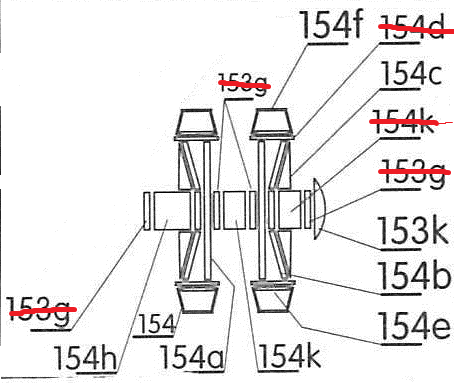

После длительной глубокой аналитики остановился на следующей схеме сборки катков...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-23279600-1468430398_thumb.png

Всё ,что будет написано дальше- является моим личным субъективным имхо.

На мой взгляд много деталей здесь являются лишними. Не потому что мне лень это делать, а потому что это не рациональное использование времени и усилий. Если ты собираешь пзшку и хочешь сэконосить своё время, то надеюсь этот пост тебе поможет.

В первую очередь отказываемся от детали 154х. Наращивание её на картоне и вырезка заберет кучу времени, а на деле деталь фактически бесполезная.

Порядок сборки:

1. Собираем воедино детали 154f и 154

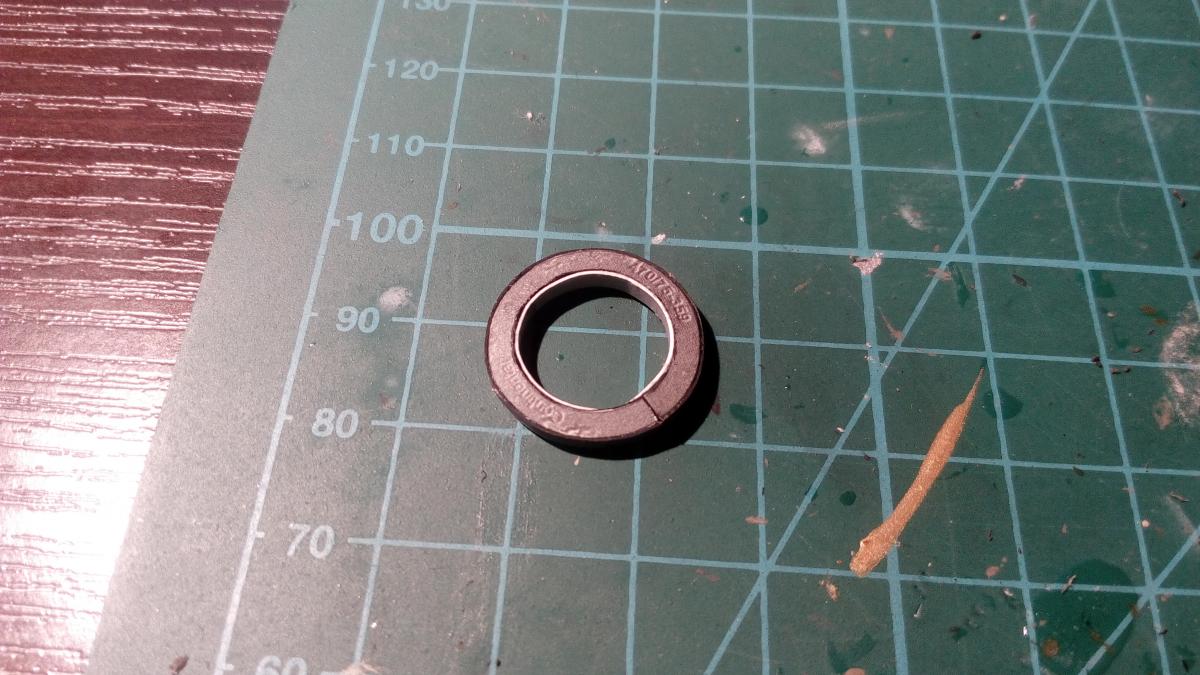

2. Вклеиваем внутрь подогнанную по размерам 154е

​http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-98017000-1468430399_thumb.jpg

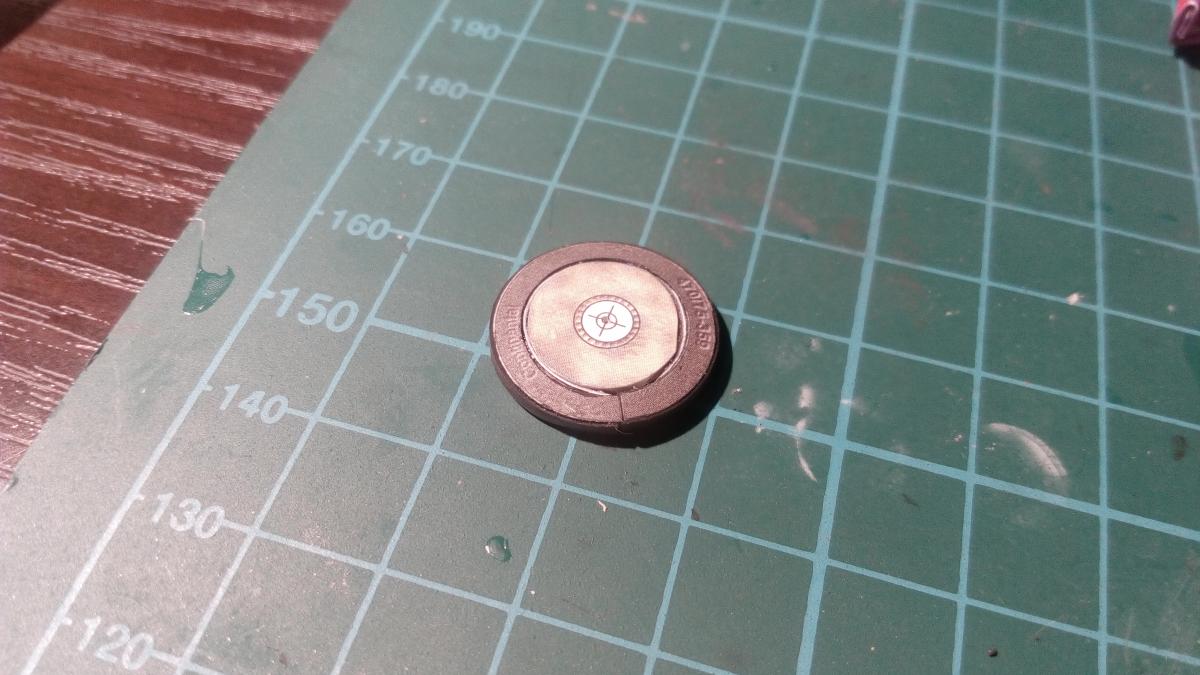

          3. Размещаем подклеенную на картоне деталь 154а, на данном этапе у нас собран каркас катка, далее идут украшения

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-01925900-1468430402_thumb.jpg

          4. Сверху деталь 154b с прикрепленными 154с (на мой взгляд монтаж последних хоть и кропотливый, но стоит своих усилий)

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-98706900-1468430403_thumb.jpg

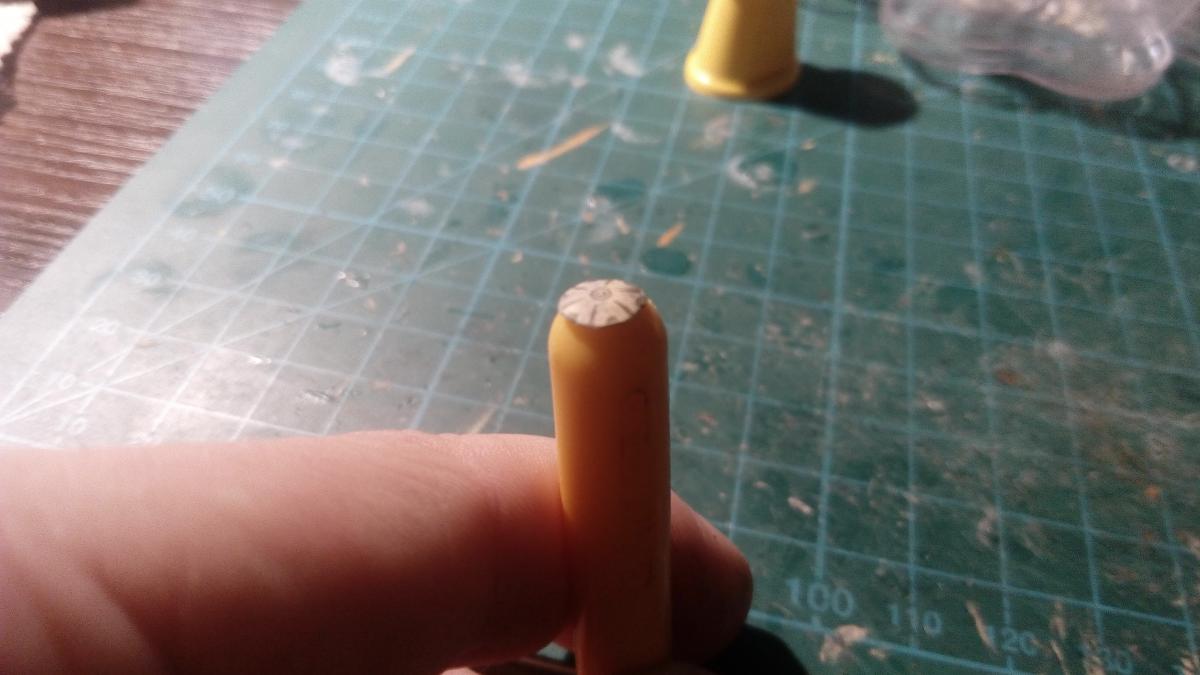

          5. Колпачек 153к, предварительно вогнутый

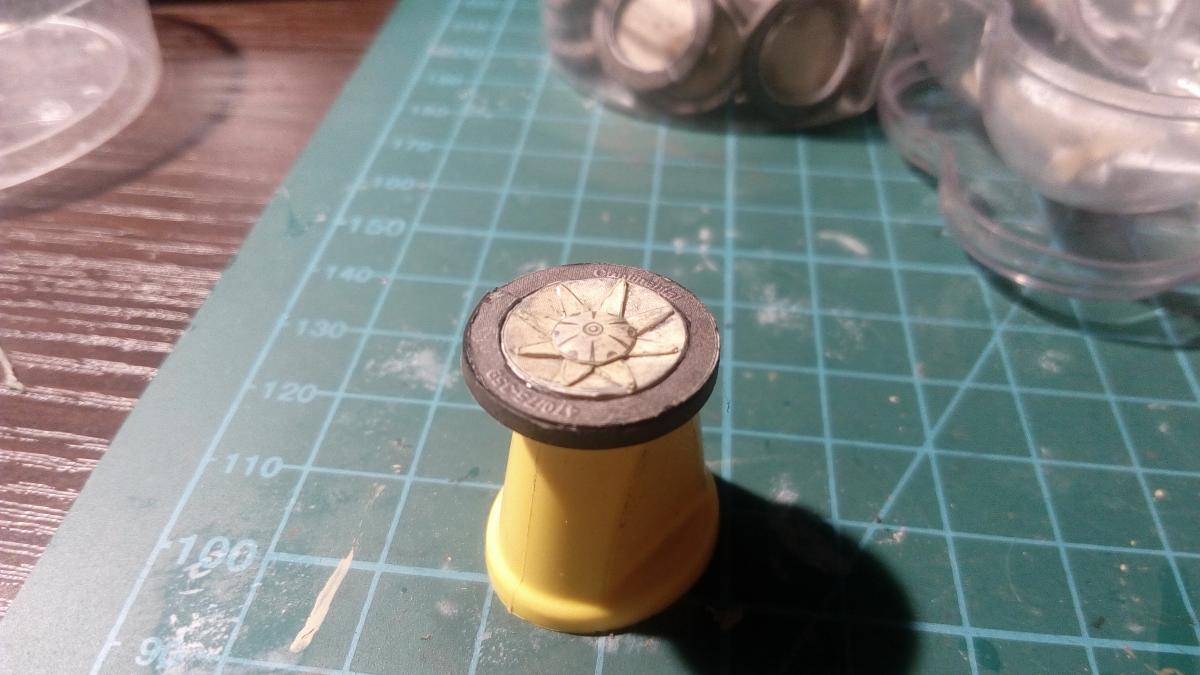

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-99820900-1468430405_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-00158400-1468430408_thumb.jpg

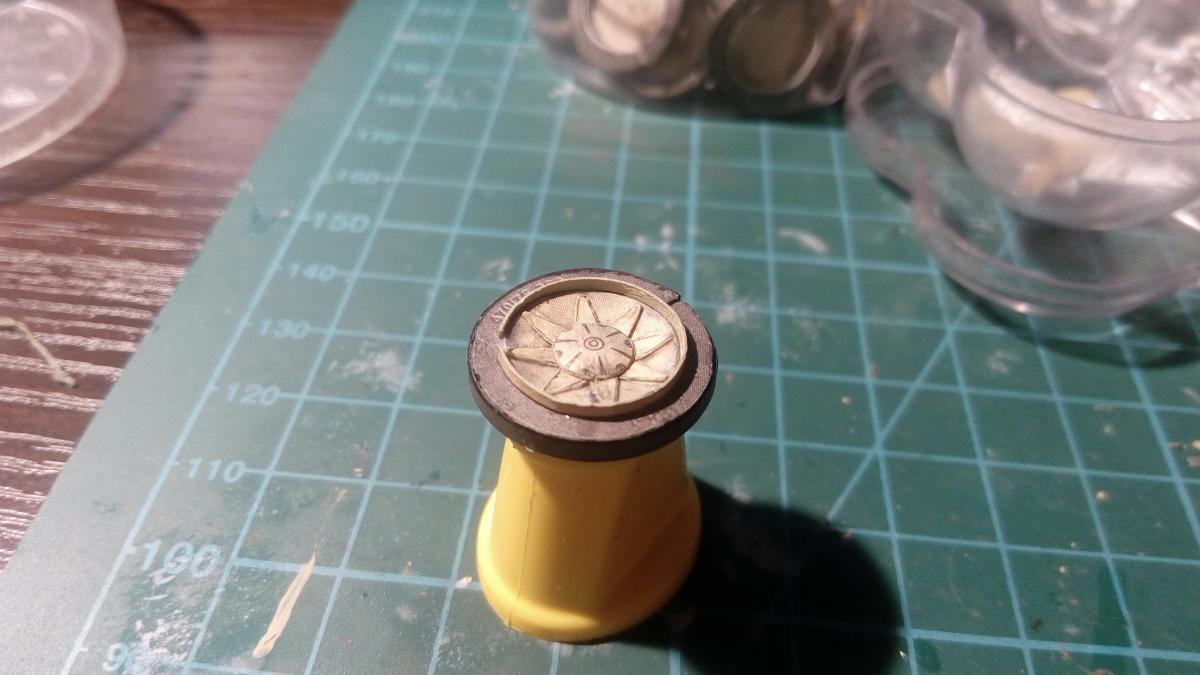

          6. Деталь 154d прокрашиваем с другой стороны, режем на маленькие (около 1мм в толщину) полоски и клеем сверху. Добавляет эстетики во внешний вид

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-03183900-1468430410_thumb.jpg

Ну а соединение производим методом автора



[Lucifericus]

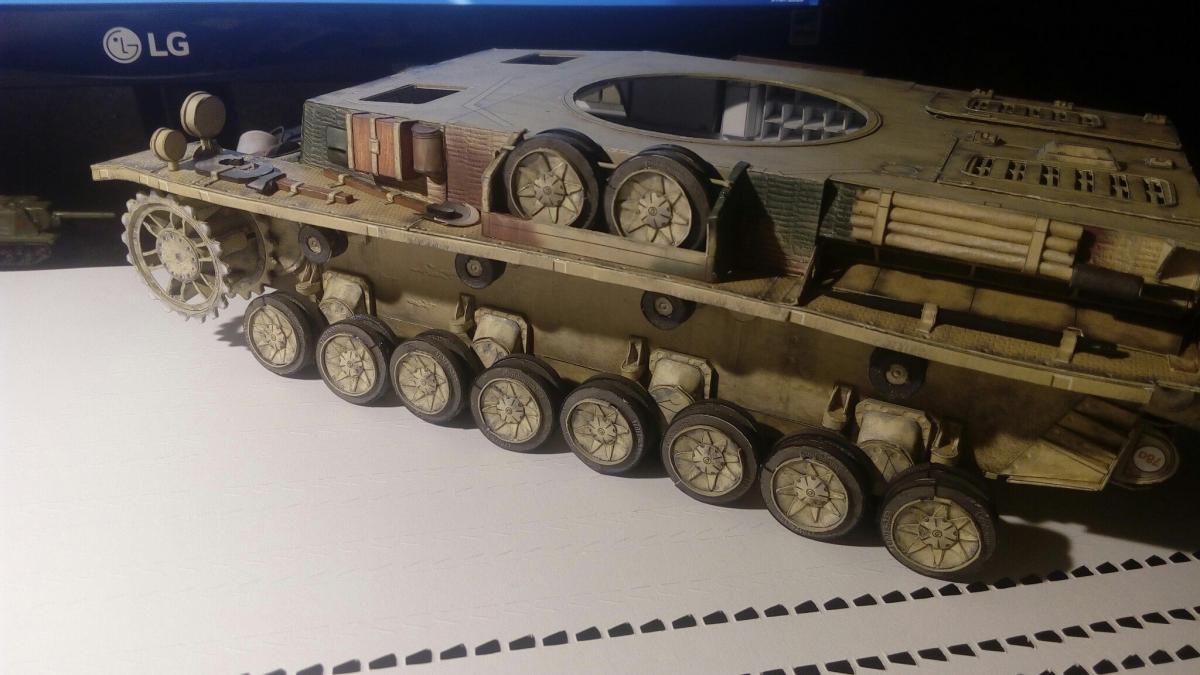

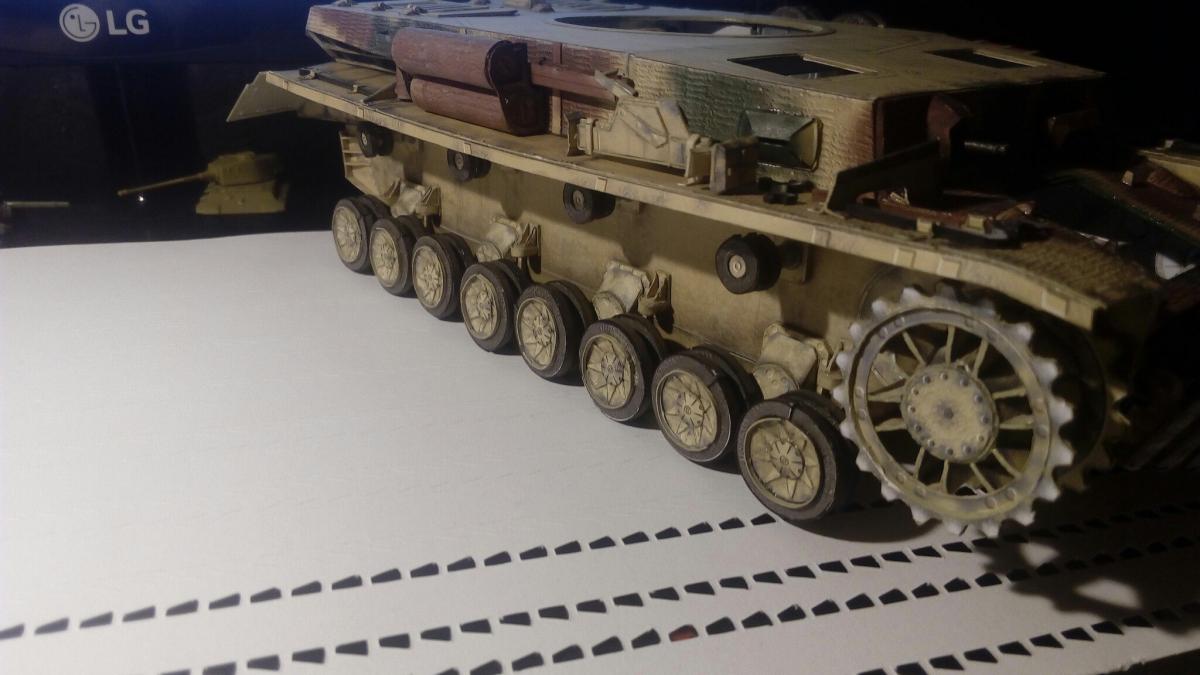

Мы теперь на ножках. Получилось не на пятерку...

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-07329700-1468524555_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-26824400-1468524556_thumb.jpg

Теперь гусеницы, вон, танк стоит уже на начатом листике, хочется перейти уже скорее к крыше корпуса и башне, которую принципиально не начинаю собирать

[Lucifericus]

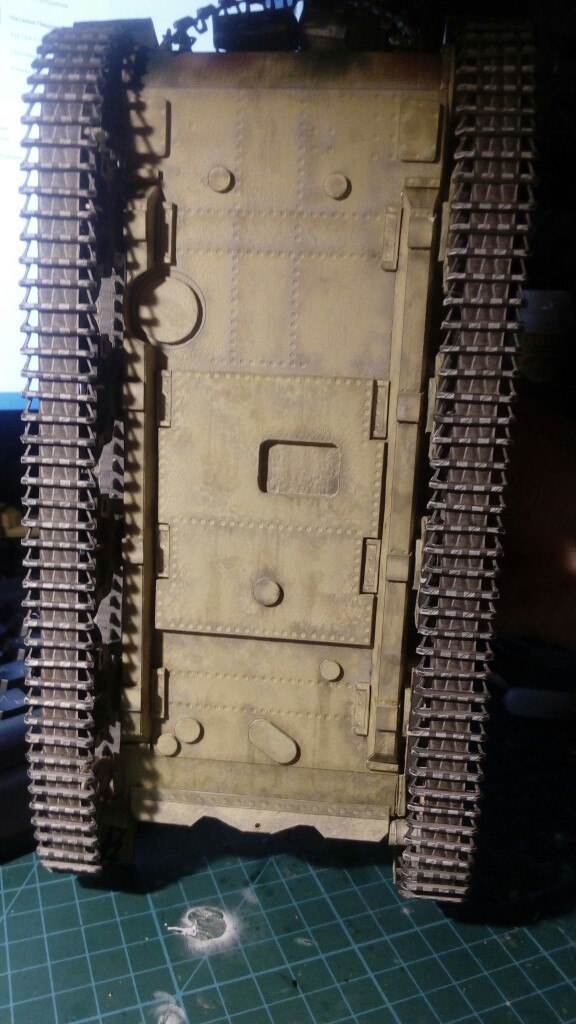

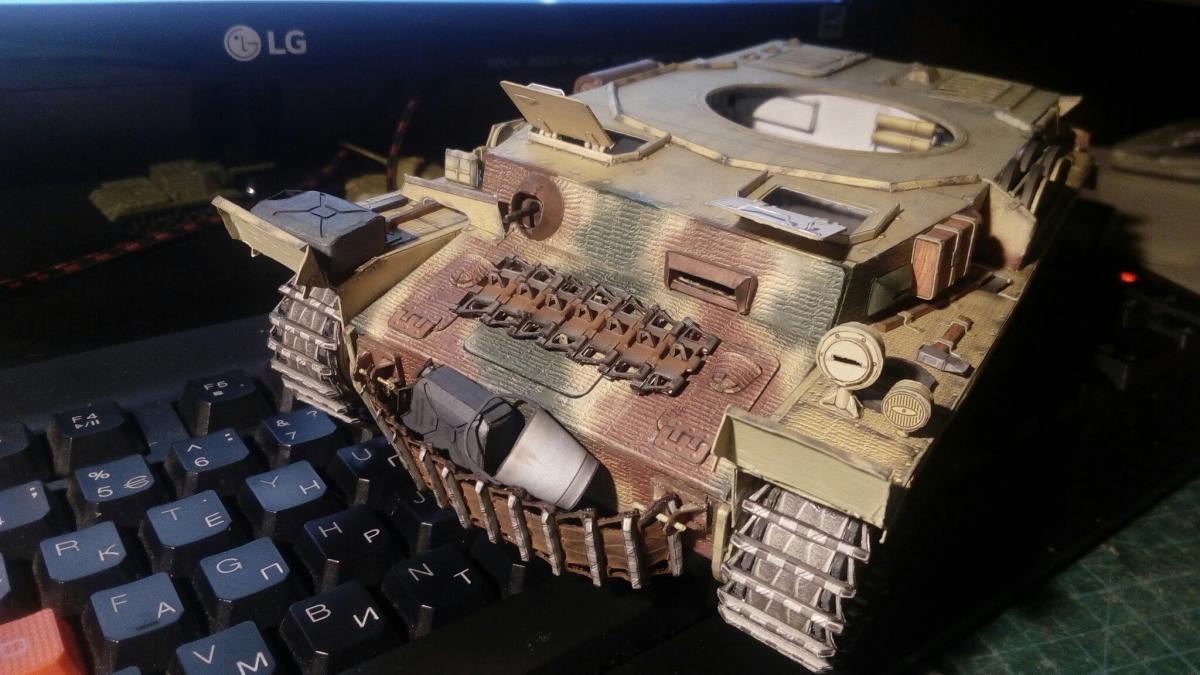

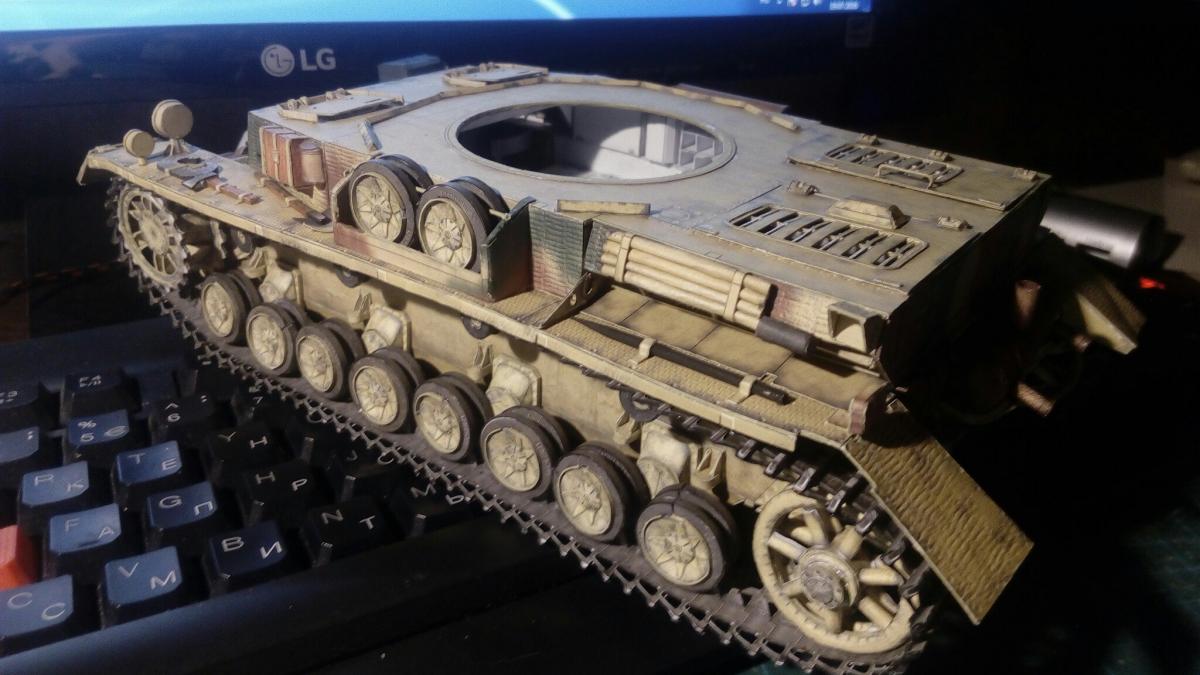

Итак! Доделана ходовая, доделан корпус на 98%, сделана куча мелочевки, которая смотрится потрясающе (реакция проверенна на родственниках и друзьях). Все петли сделанны рабочими

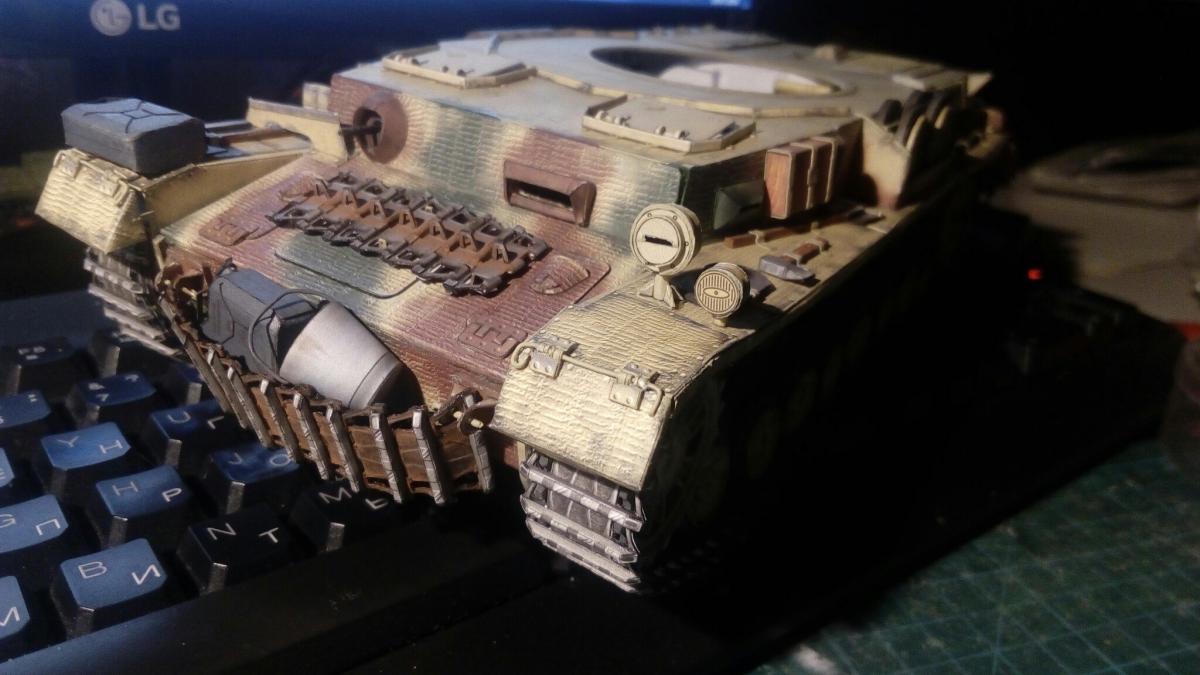

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-74952100-1468958200_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-73619400-1468958201_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-96149300-1468958203_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-96510500-1468958202_thumb.jpg

Можно, наконец-то, приступать к башне, ура!



[Lucifericus]

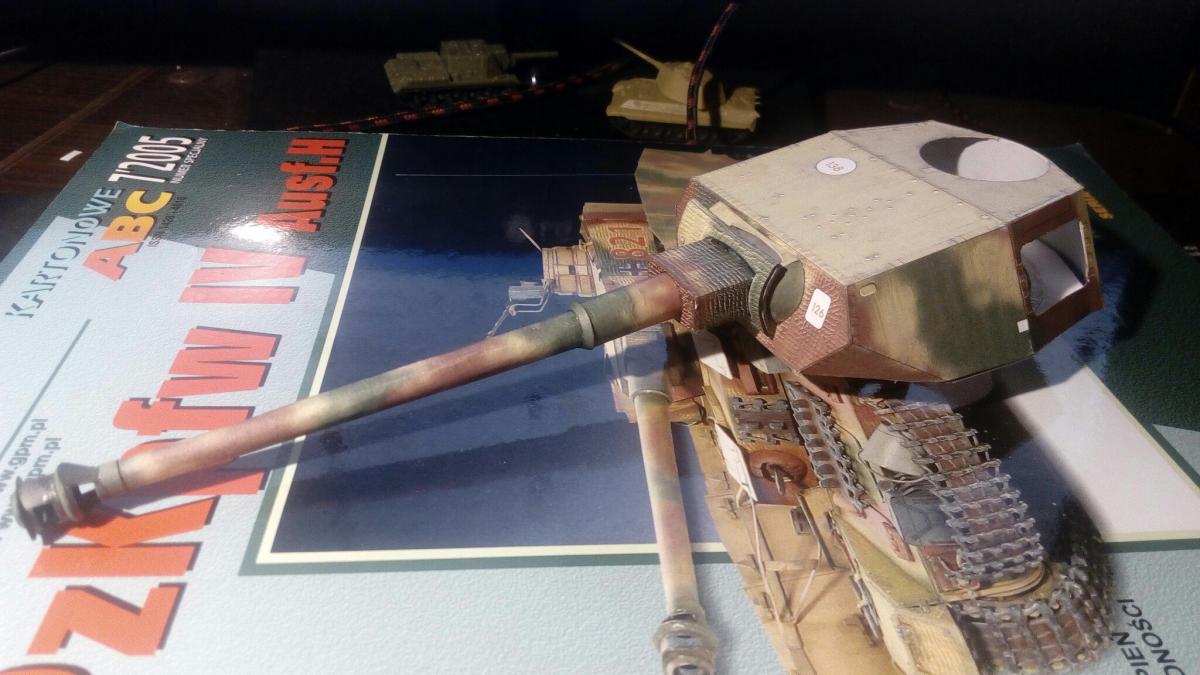

Начата сборка башни. После Халинского ожидал увидеть всякую всячину внутри неё, однако там одиноко тоскует казенная часть с пулеметом. Слегка не уверен на счет пламегасителя, такой ли он должен быть? фото с интернета и модель в игре говорят об обратном...

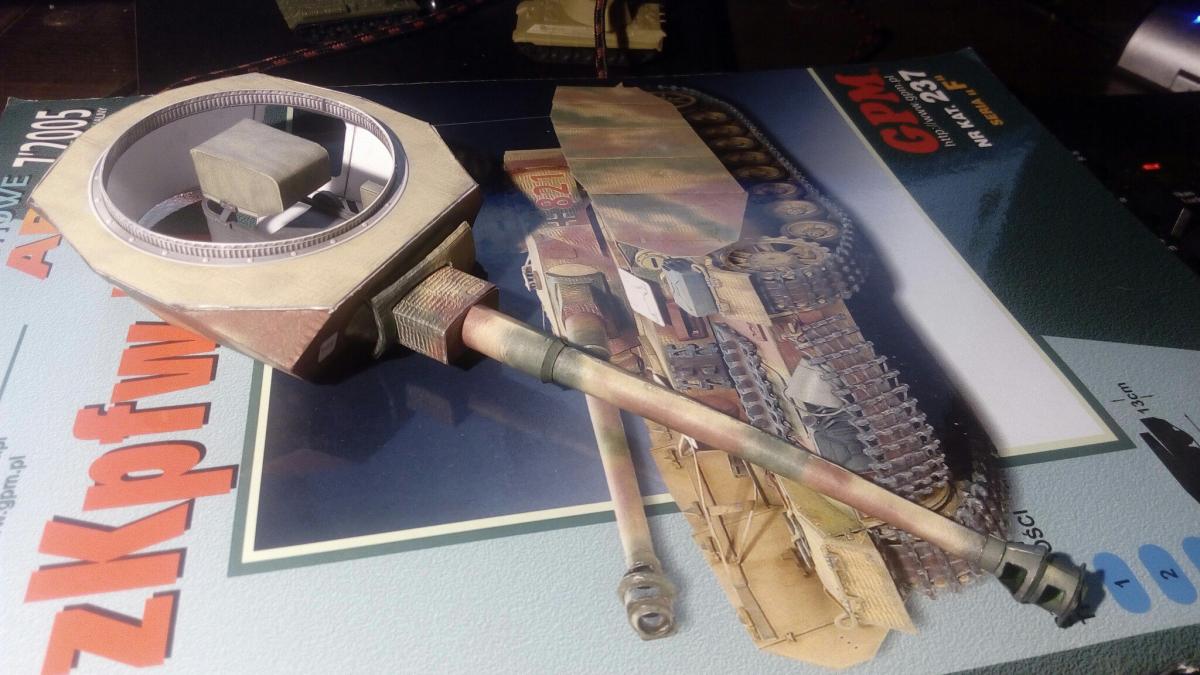

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-86679200-1469026908_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-90634600-1469026909_thumb.jpg

[Lucifericus]

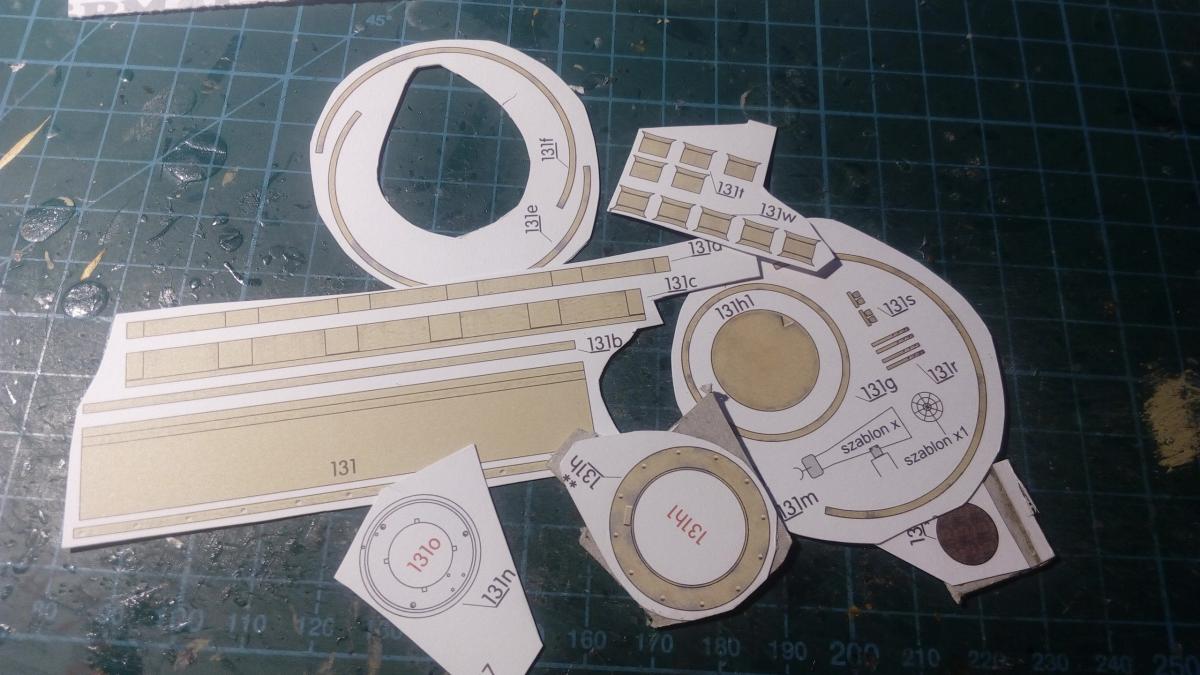

Собрка стремится к концу. Так вот эта куча бумаги

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-34841700-1469214083_thumb.jpg

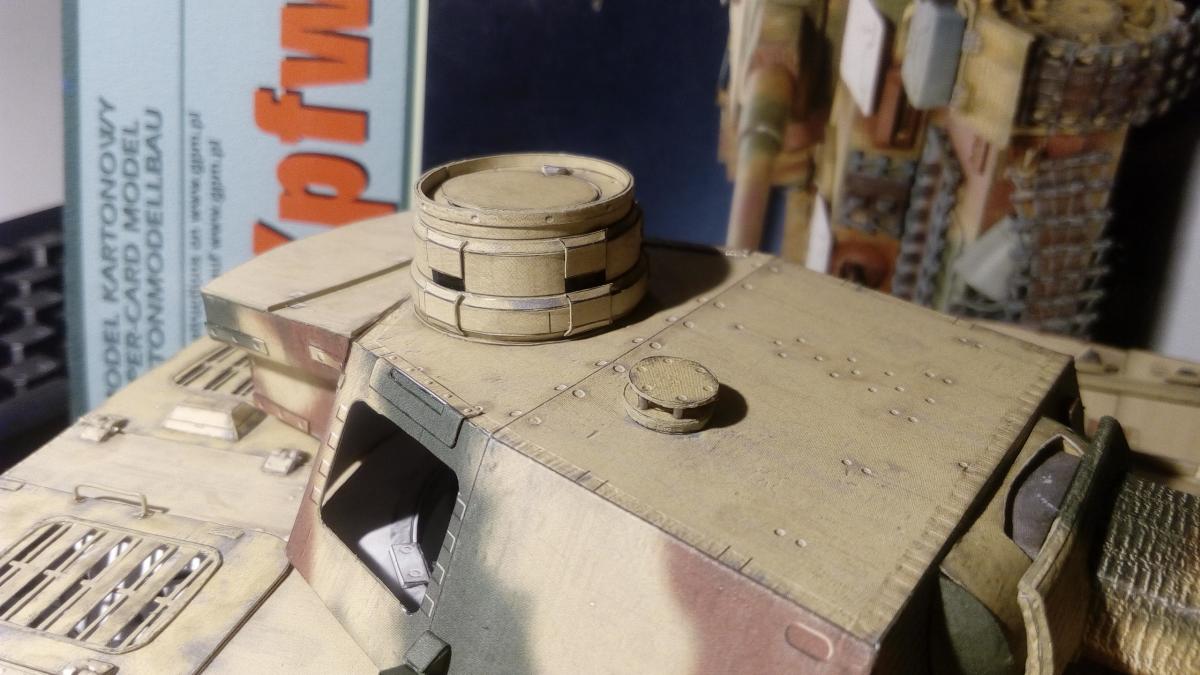

превратилась в ком башенку

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-16725800-1469213816_thumb.jpg

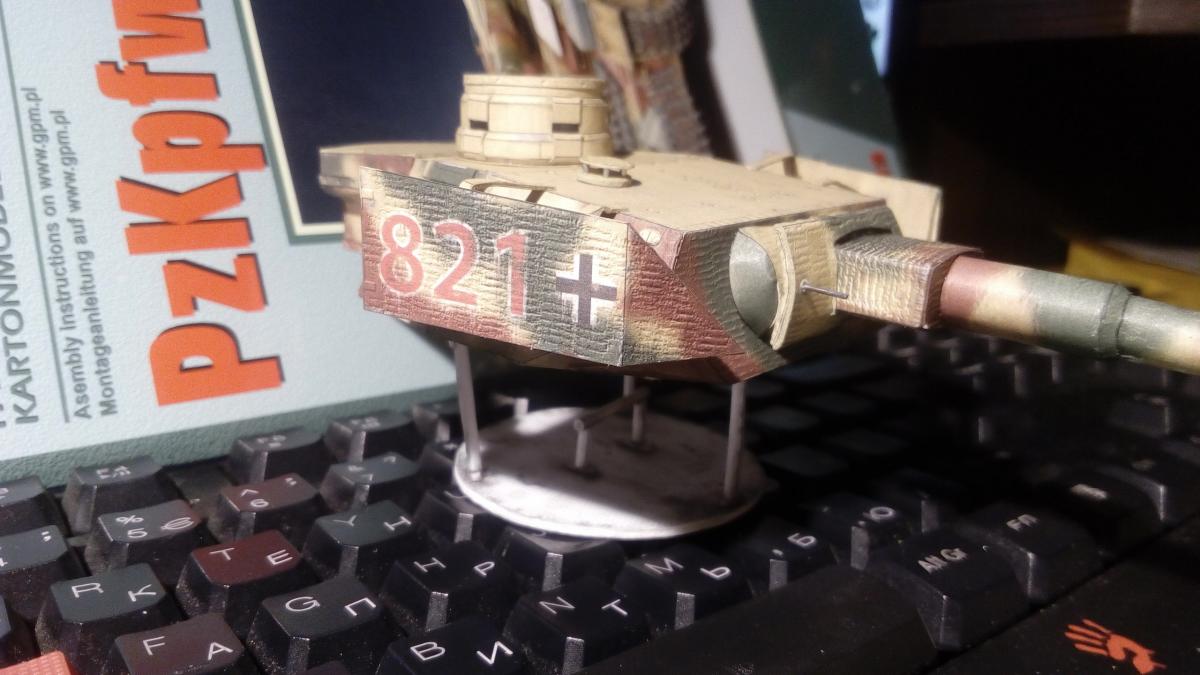

Ну и общий вид башни

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-28793500-1469213814_thumb.jpg

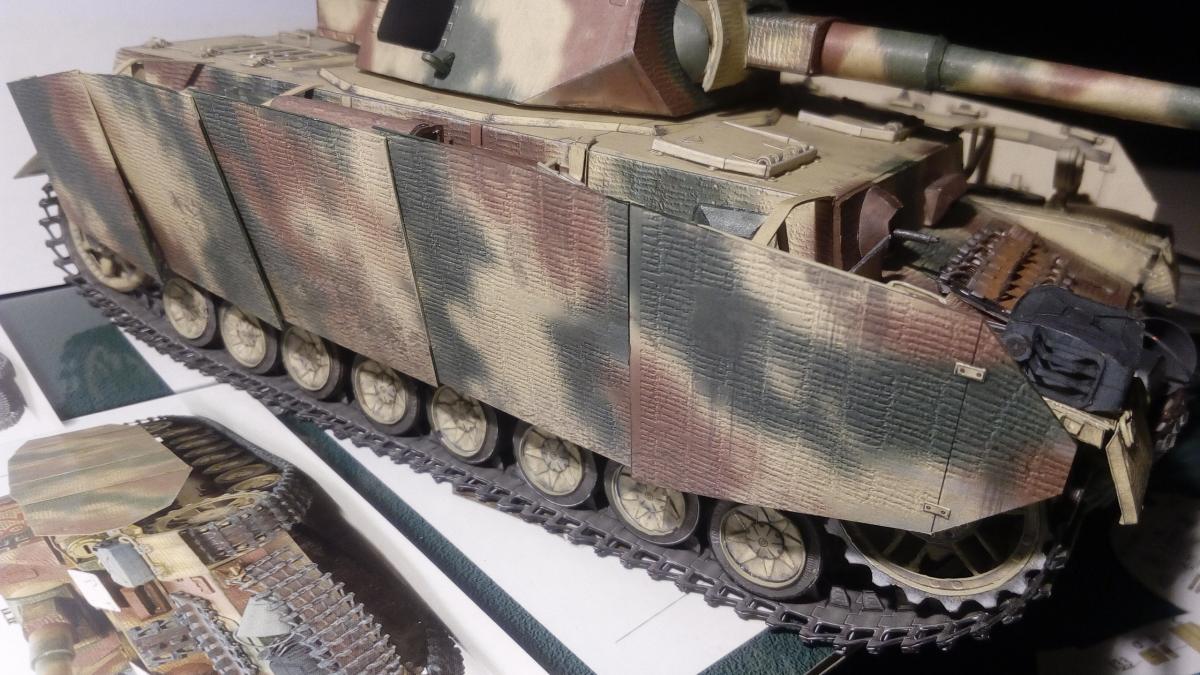

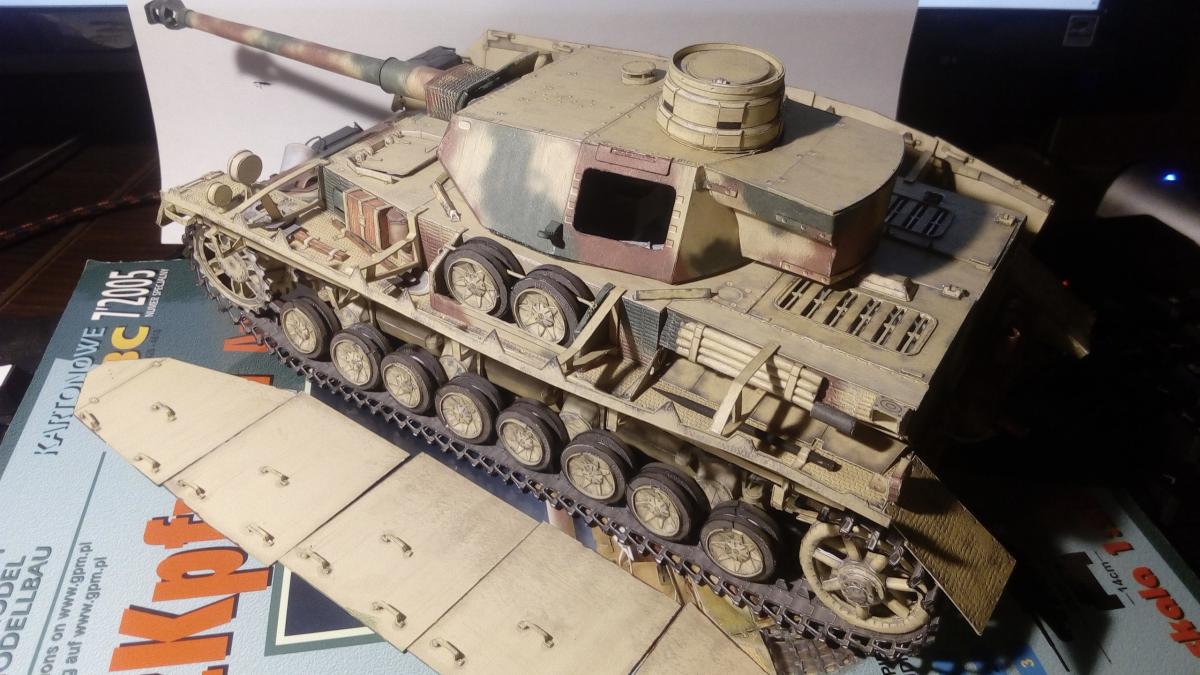

Танк так долго стоял, что оброс экранами  Крепление для них

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-29554100-1469213817_thumb.jpg

И уже на местах

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-51437100-1469213820_thumb.jpg



При сборке экранов в очередной раз убедился в наличии косяков в схемах и при проектировании модели, много приходится изменять по-своему

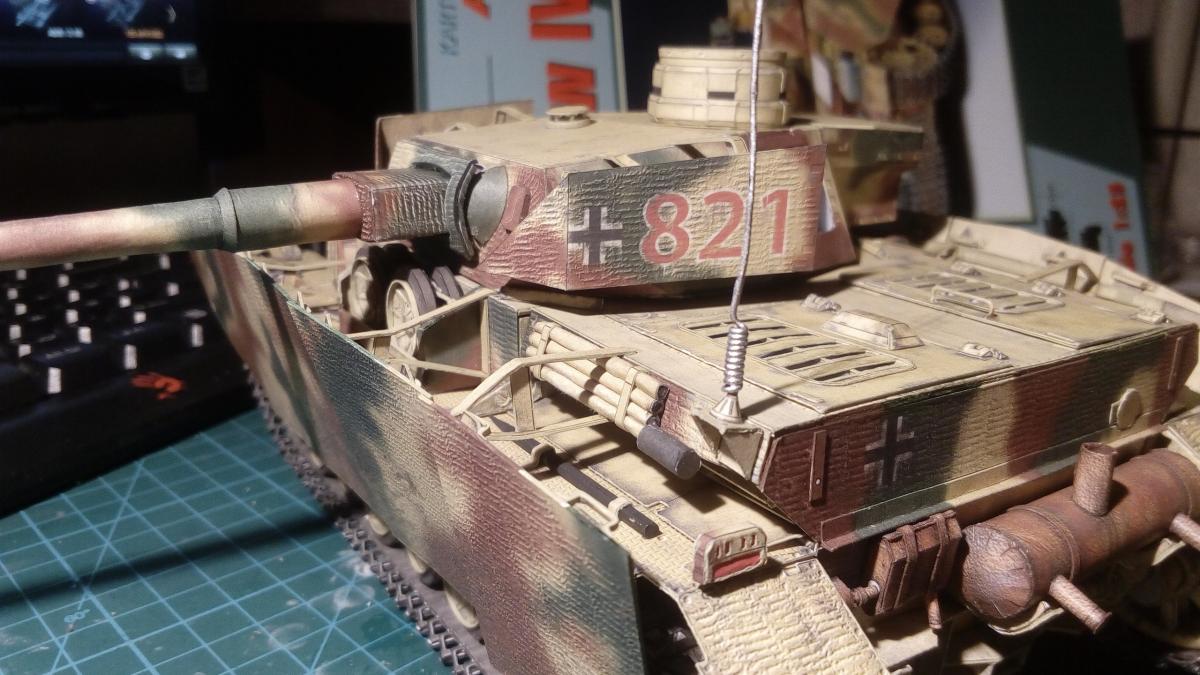

Впереди еще немного вской мелочи, та и башню надо бы закончить. На десерт вот вид сзади

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-05808800-1469213819_thumb.jpg

Хотелось бы услышать мнение форума, может быть я что-то упустил, а то в последнее время не наблюдаю здесь активности. Спасибо за внимание

Изменено 22 июля, 2016 пользователем Lucifericus

[mAverick_UT2k4]

Активность штука такая... Подача не плохая. Да и выглядит богато. Есть проблемы с аккуратностью. Вы куда спешите? Вот в этом месте не совсем красиво вышлоhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-19984-0-18549700-1469215314_thumb.jpg

Изменено 22 июля, 2016 пользователем mAverick_UT2k4

[Lucifericus]

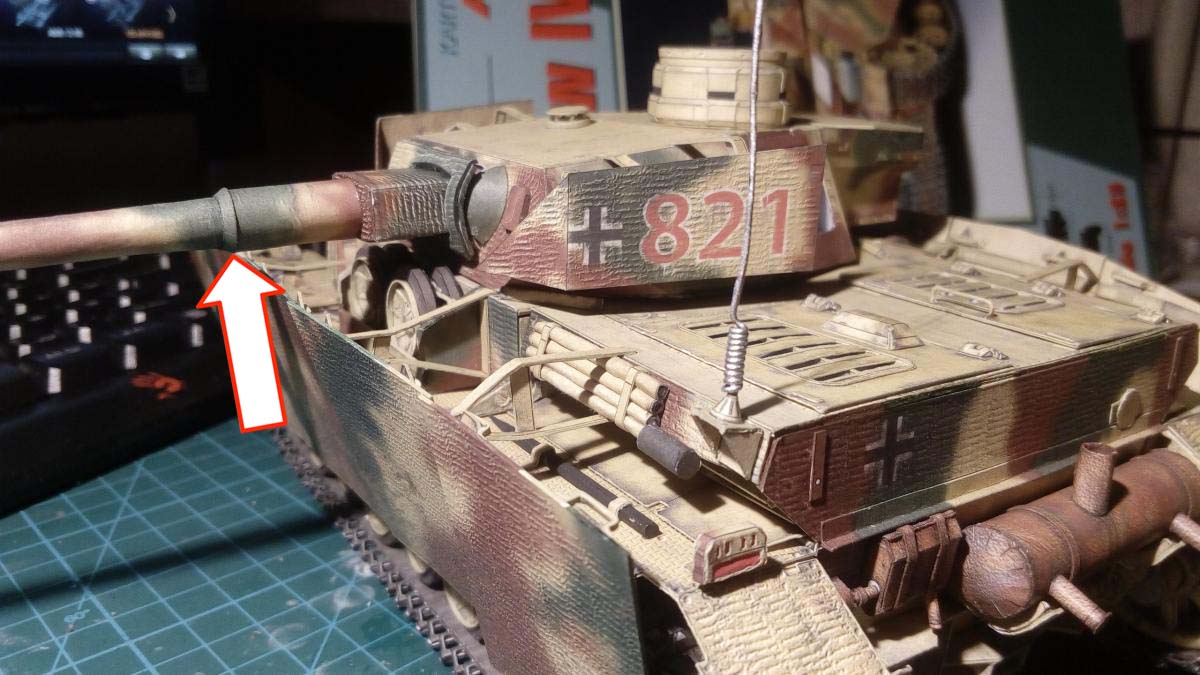

22 Июл 2016 - 22:15 пользователь mAverick_UT2k4 сказал:

Вот в этом месте не совсем красиво вышлоhttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-19984-0-18549700-1469215314_thumb.jpg



проблемы сходимости, на мой взгляд не критичные

[mAverick_UT2k4]

22 Июл 2016 - 21:32 пользователь Lucifericus сказал:



проблемы сходимости, на мой взгляд не критичные



Критичные, для вас! Башня и ствол-первое, что бросается в глаза. Переубеждать не буду. Но и спускать такую оплошность при проделанной работе нельзя. Смотря для кого вы это делаете. Если для нас, захожих,-то можно и оставить. А ежели для себя... Ваш взгляд будет всегда спотыкаться об подобные косяки!

[Lucifericus]

22 Июл 2016 - 22:39 пользователь mAverick_UT2k4 сказал:



Критичные, для вас! Башня и ствол-первое, что бросается в глаза. Переубеждать не буду. Но и спускать такую оплошность при проделанной работе нельзя. Смотря для кого вы это делаете. Если для нас, захожих,-то можно и оставить. А ежели для себя... Ваш взгляд будет всегда спотыкаться об подобные косяки!



ствол всегда был моим слабым местом, надо себе распечатать кучу конусов и сидеть, загибать, закручивать... а на этой моделе надо было себе заказать деревяный, чутка подождав, пока появится в наличии

[Lucifericus]

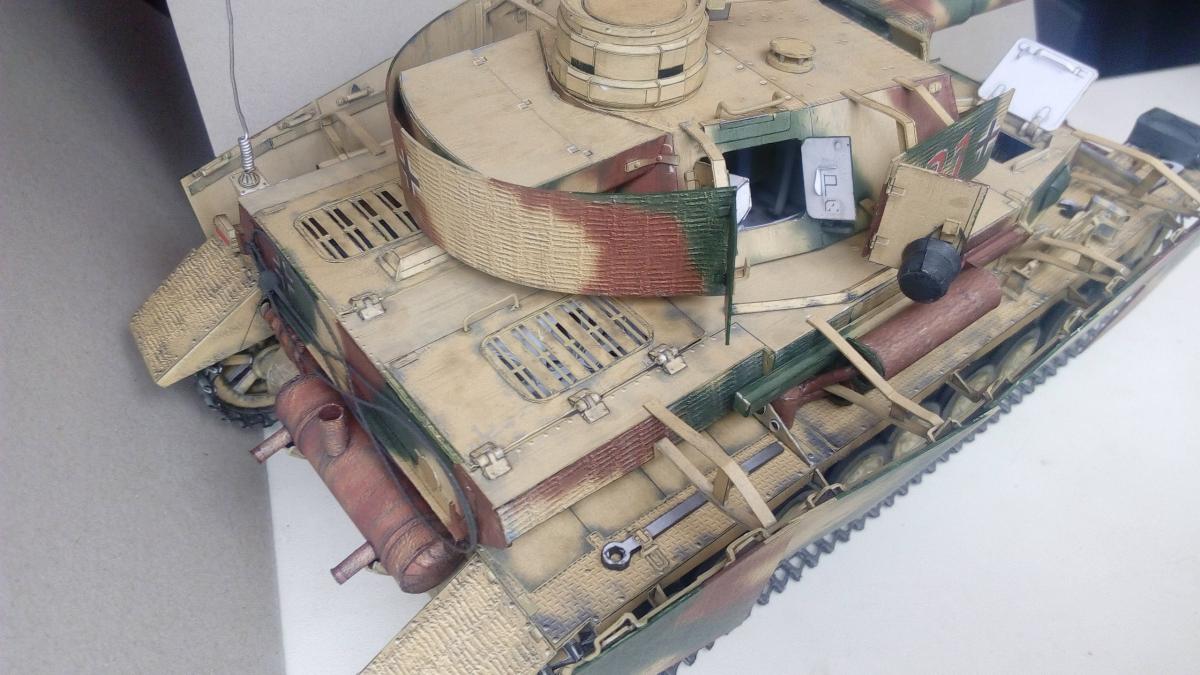

Окончена сборка навесов башни, добавлены мелкие элементы, модель приведена в выставочное состояние

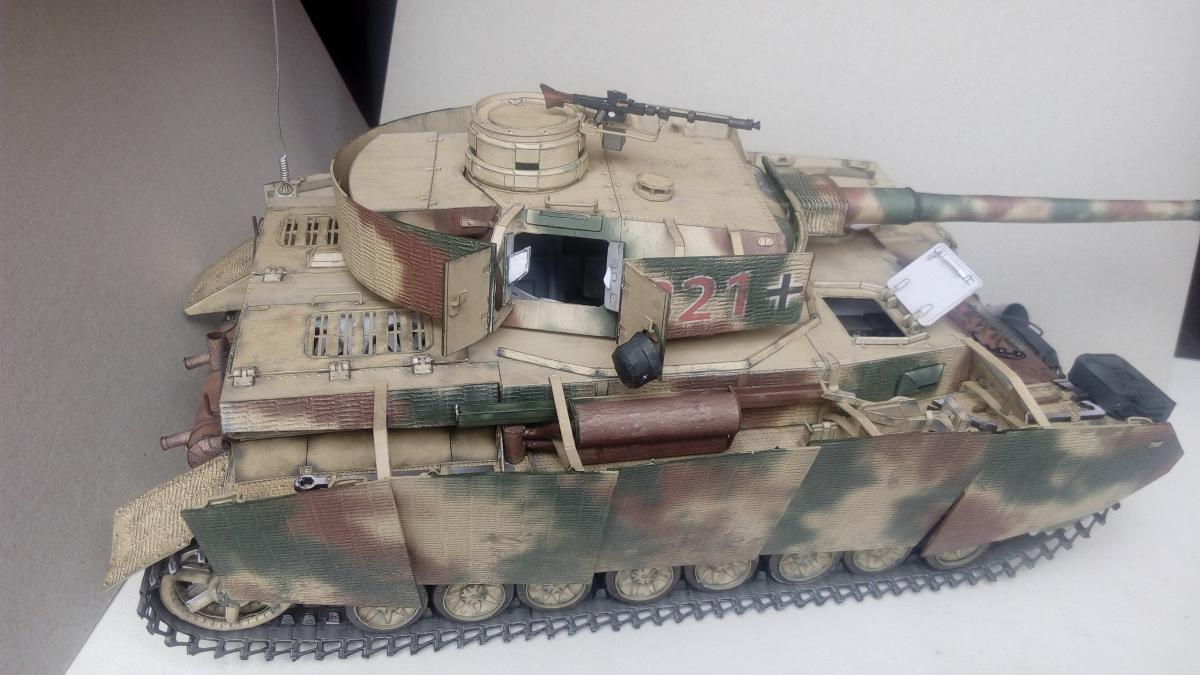

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-64756600-1469361649_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-44751000-1469361648_thumb.jpg

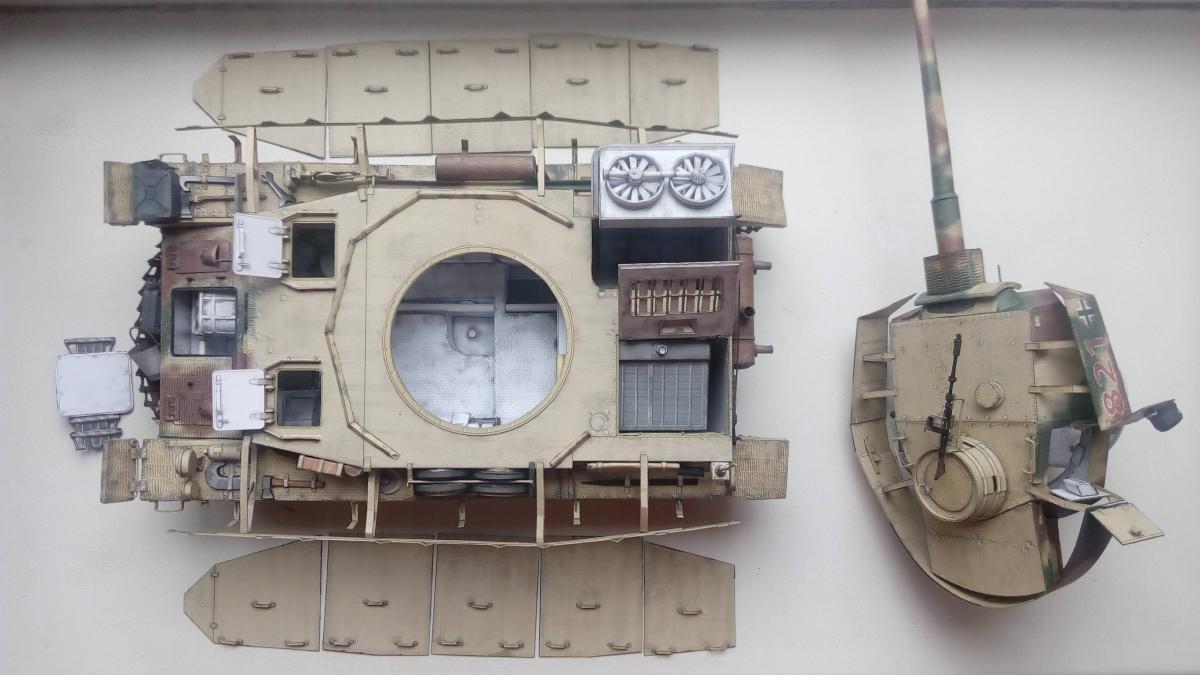

В разобранном виде

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-62417300-1469361652_thumb.jpg

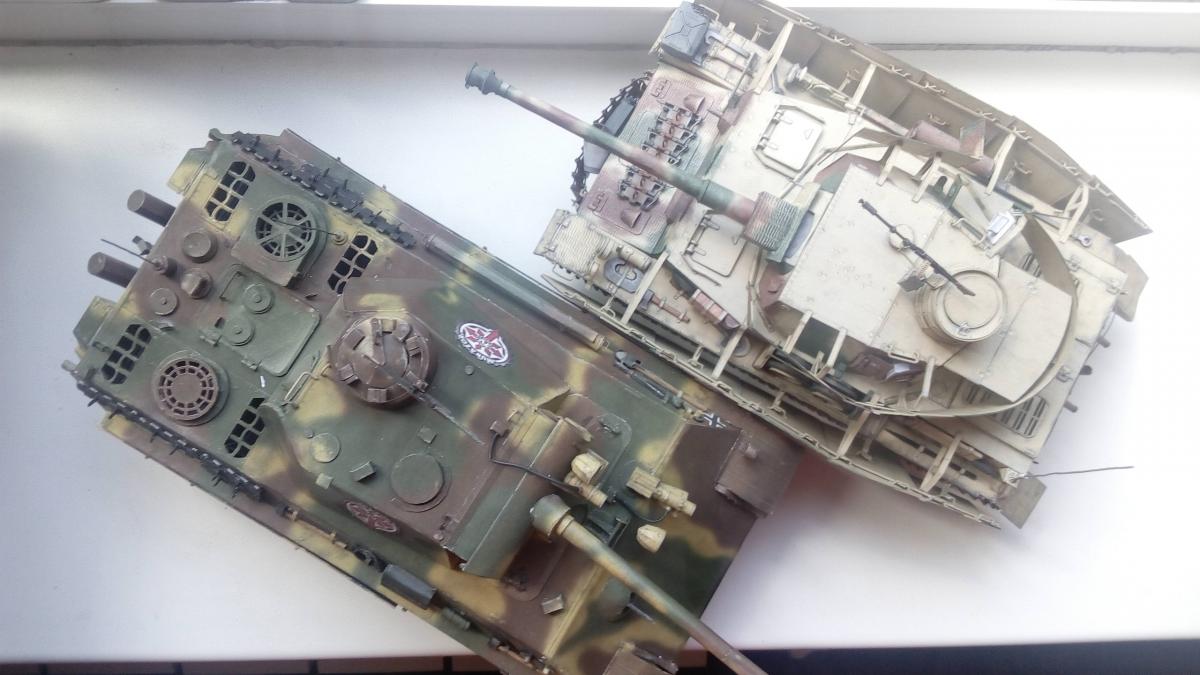

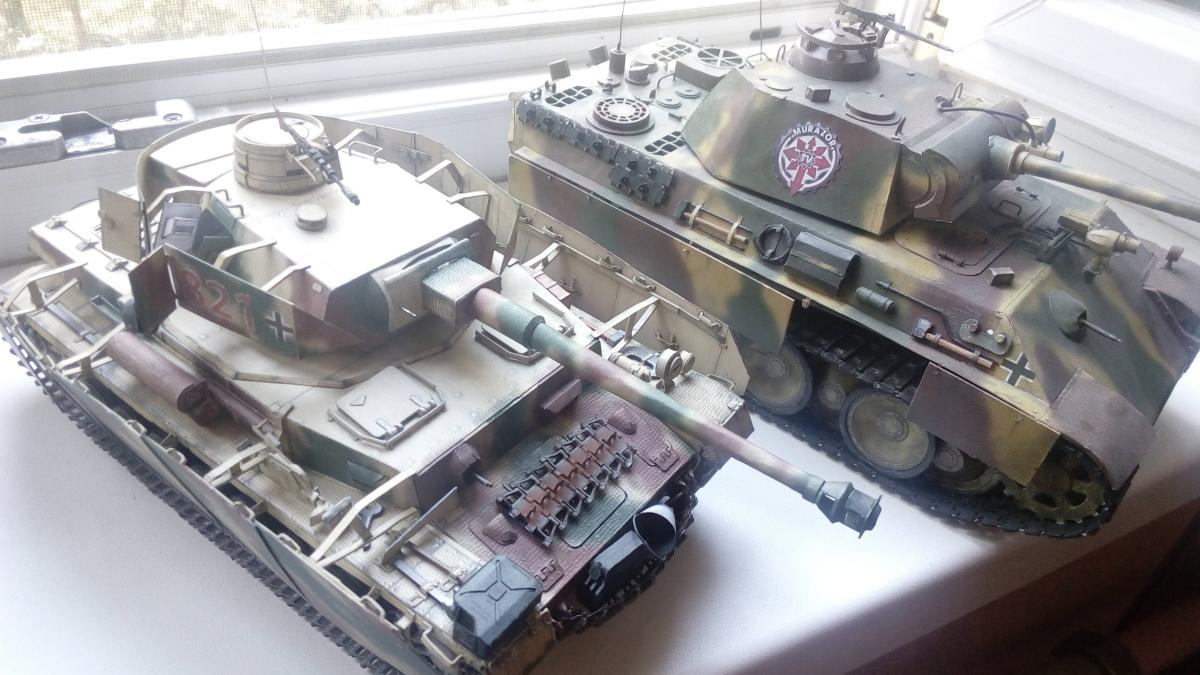

Сравнение с титулованной пантерой

http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-23186900-1469361651_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-5713386-0-55444900-1469361646_thumb.jpg

Сборка окончена. Спасибо всем тем, кто следил, поддерживал и помогал советами. Ваши комментарии мотивировали меня на 100%ую отдачу этому делу.

Вывод напоследок.

Это был мой первый опыт работы с оригинальной бумажной моделью масштабом 1:25. Сравнивая качество и сходимость с собранной ранее пантерой, могу сказать, что совершенно другие впечатления, не раз говорил, что очень доволен качеством печати и бумаги.

Относительно GPM: косяки есть, они присутствуют, как на схемах сборки, так и в самих развертках, без сравнения с историческим аналогом или другими моделями (бумажными или игровыми), получилась бы неразбериха.

Относительно  именно этого танка (PzKpfw IV ausf H): смотрится очень солидно и богато, доп обвес и экраны придают танку некой агрессивности и чувства неуязвимости.

Относительно дальнейших планов: желание собирать еще и совершенствоваться конечно же есть, хочется собрать легендарную 54ку или бросить вызов 34ке?)) На виду т-55 от моделика или ГПМ, а может быть макет танка от варгейминг.

В ближайшие дни ждите фотосета ПЗшки. Адиос!
