RenamedUser_70420413

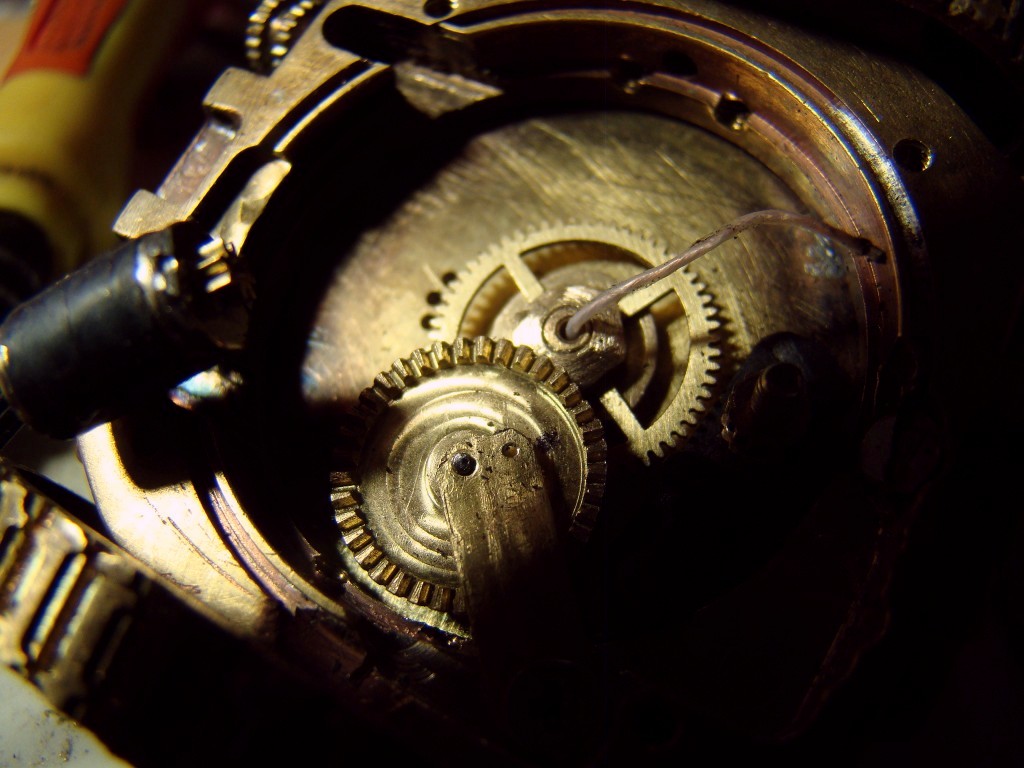

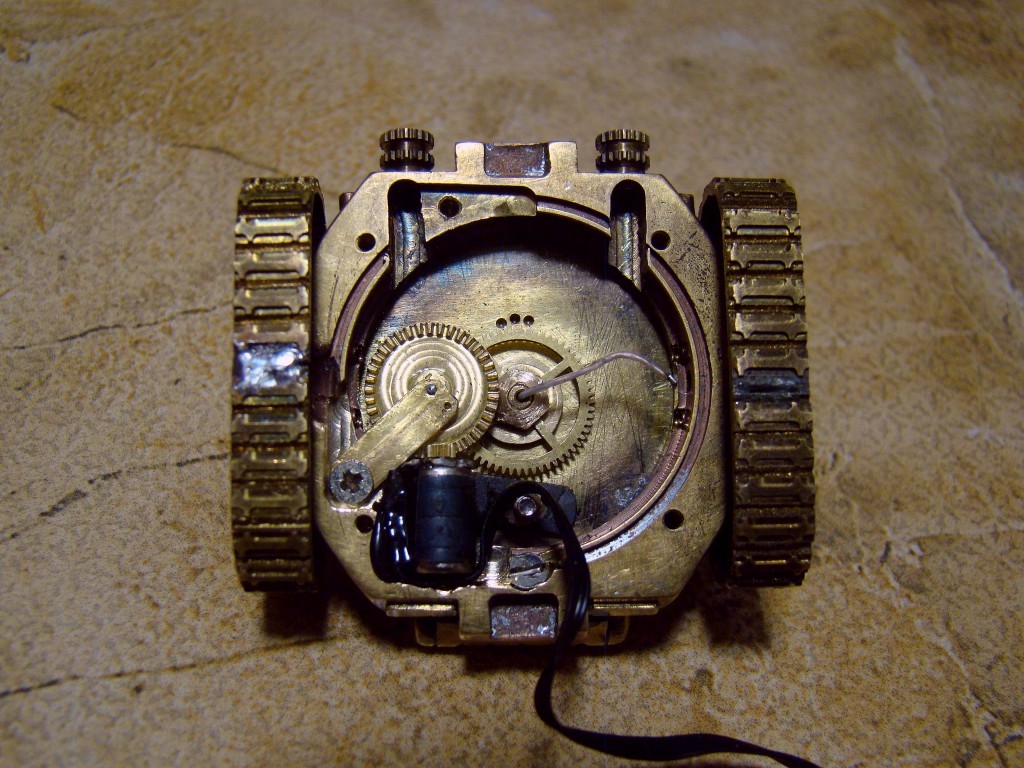

Переделал редуктор. Работает он так же, но стал более компактным http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-70420413-0-06729900-1470096935_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_08_2016/post-70420413-0-82453700-1470096768_thumb.jpg

Подключил пока на соплях, но, в целом, это уже почти то, что изначально планировалось. Сектор обстрела и скорость вращения башни можно при необходимости менять. Получившиеся размеры - 47х46х23 мм.

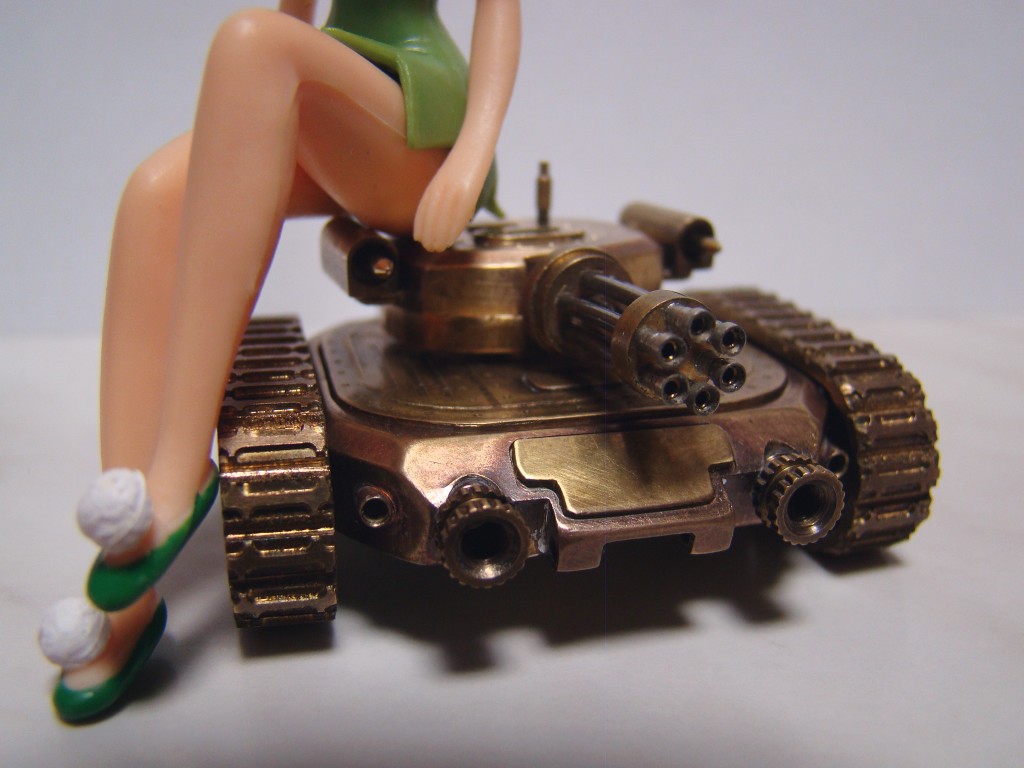

Нет, забавно было, когда появилась одна из владелиц. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-25556800-1469738070_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-40951000-1469738071_thumb.jpg

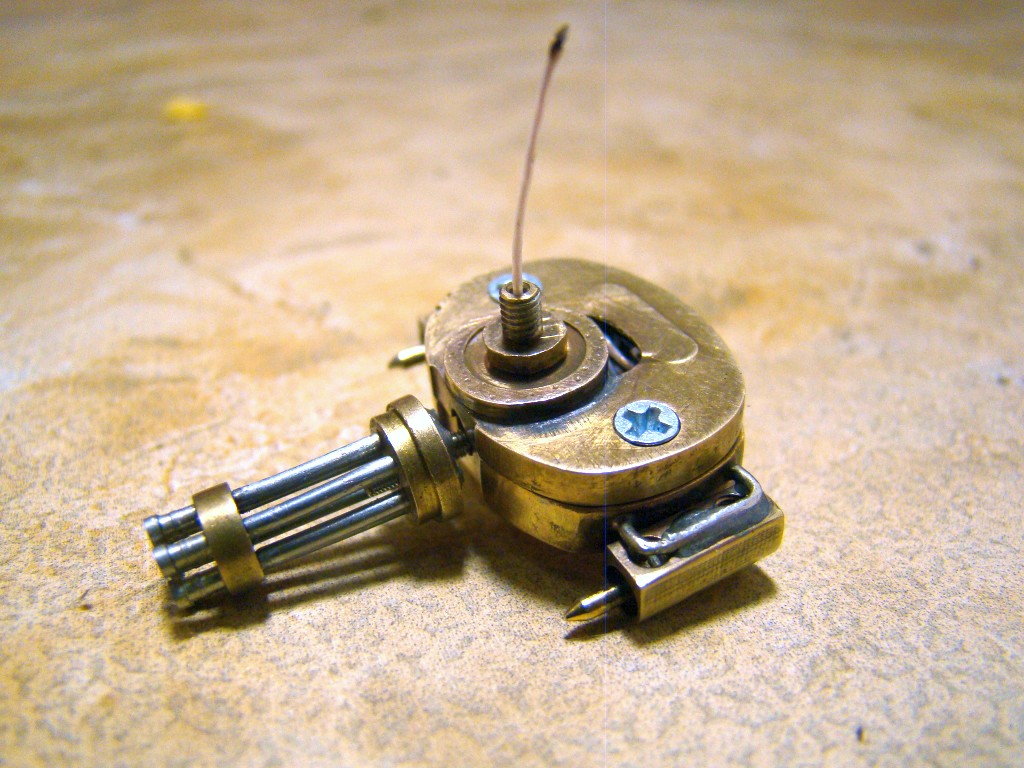

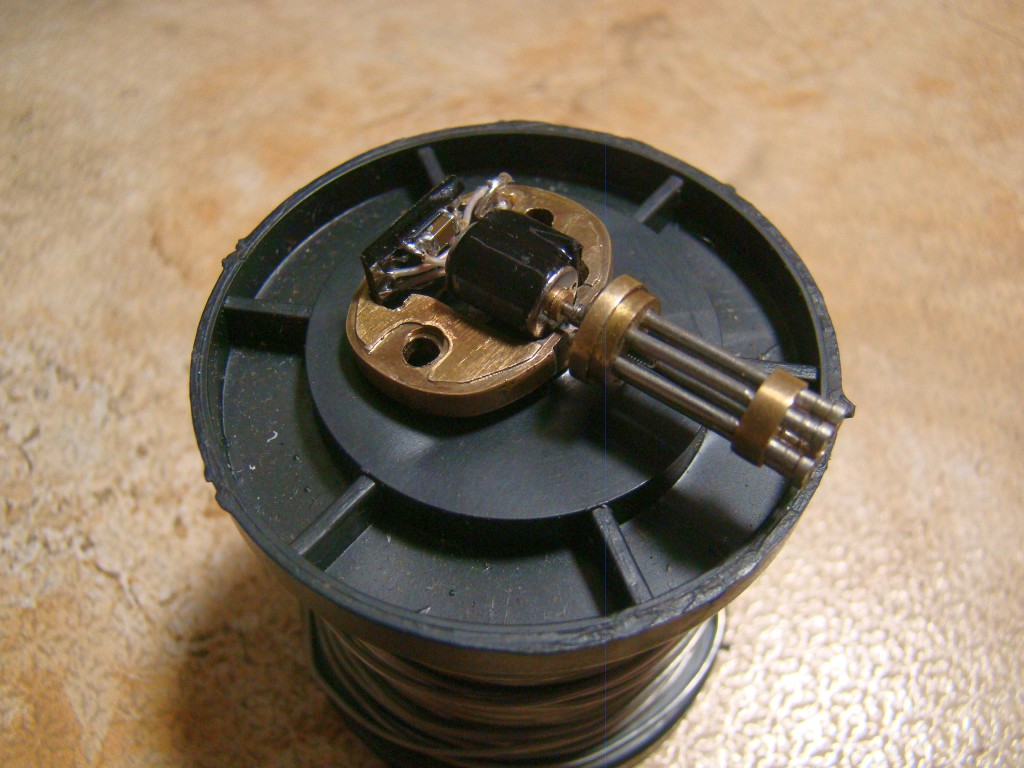

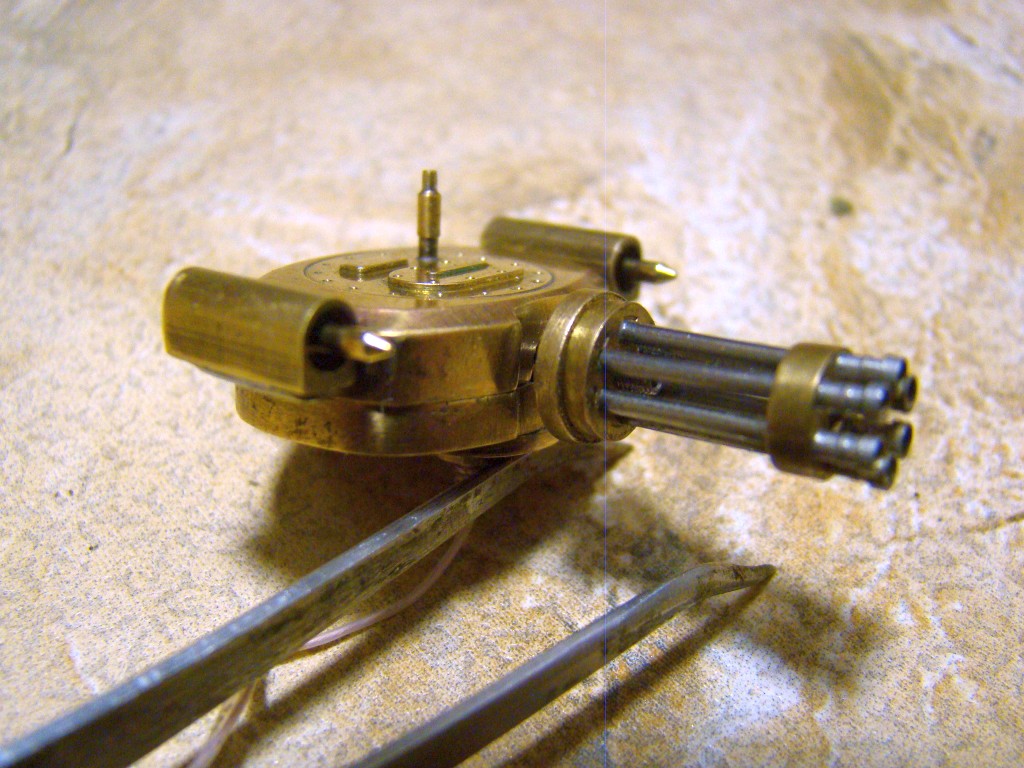

Пришлось переделать плату управления движком, теперь ее размеры 6х8 мм, она расположена в башне, позади движка.Наружу выходит один провод, по нему подается плюс питания. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-61518700-1469730586_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-26901300-1469730588_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-71078300-1469730589_thumb.jpg

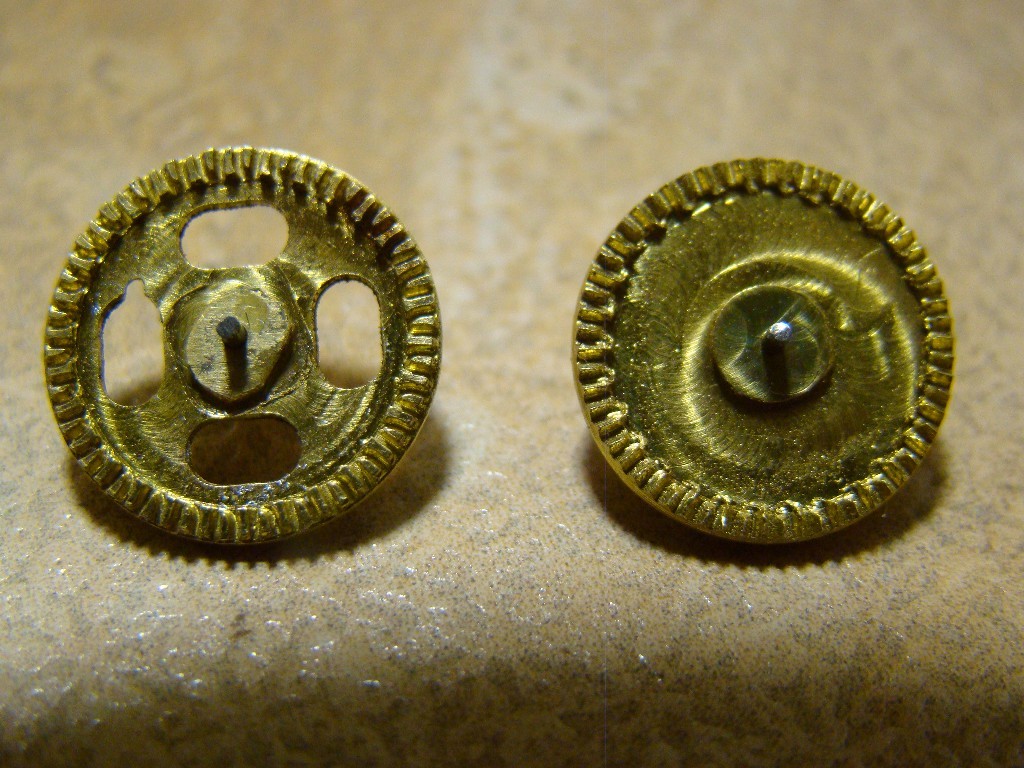

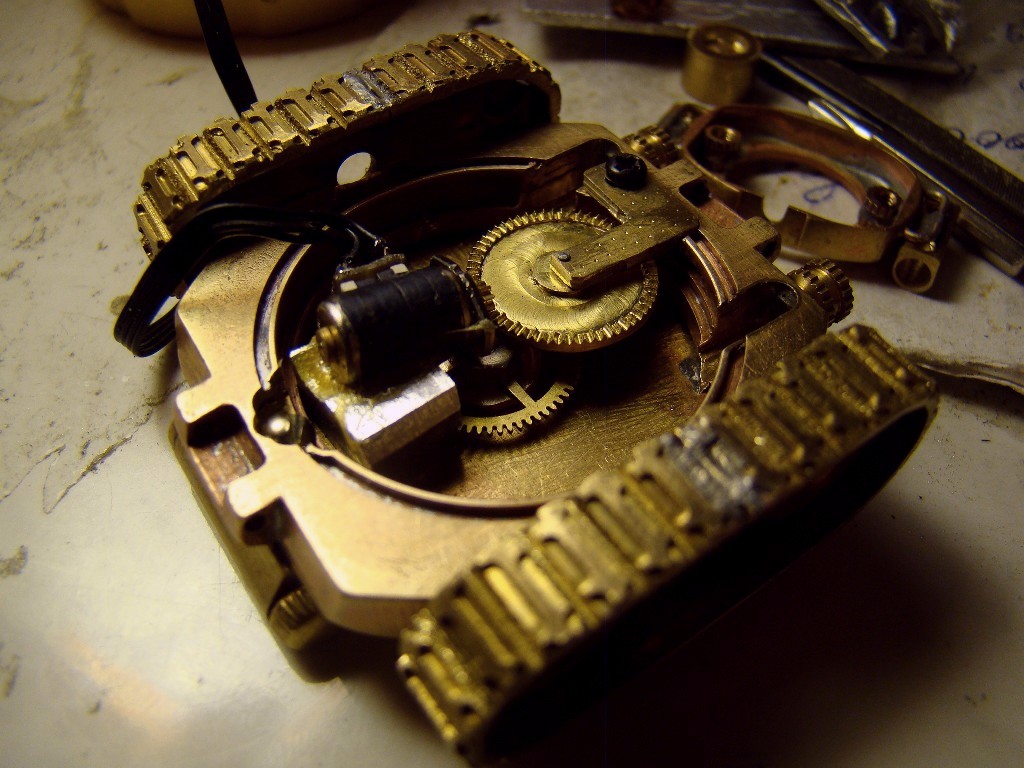

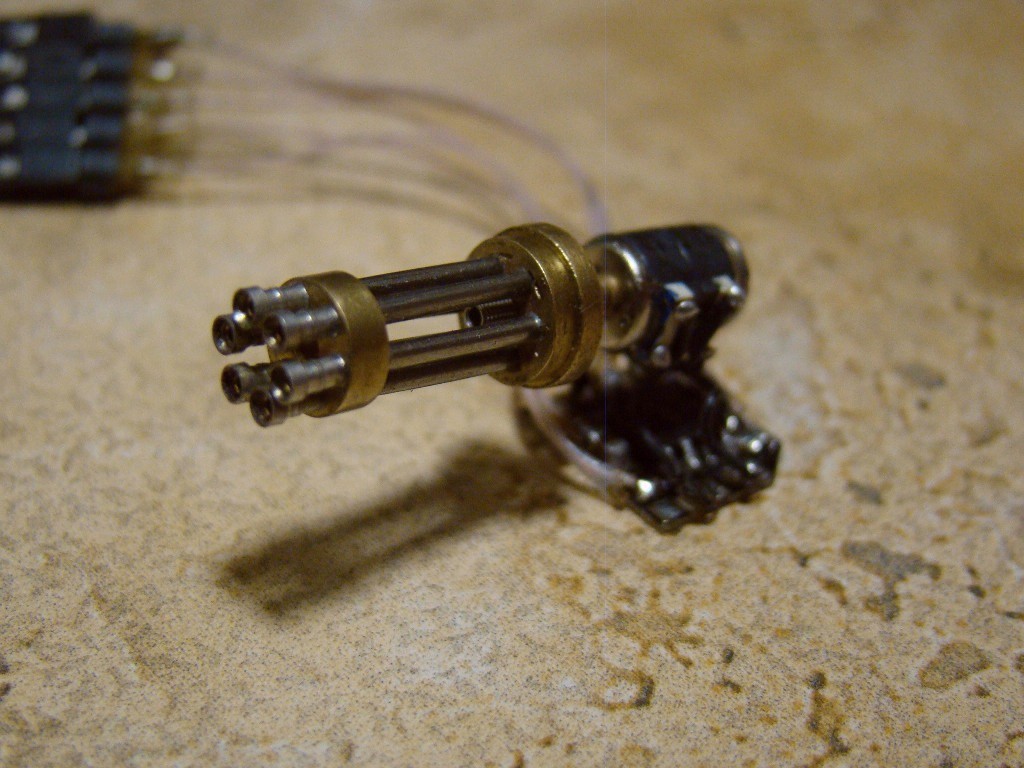

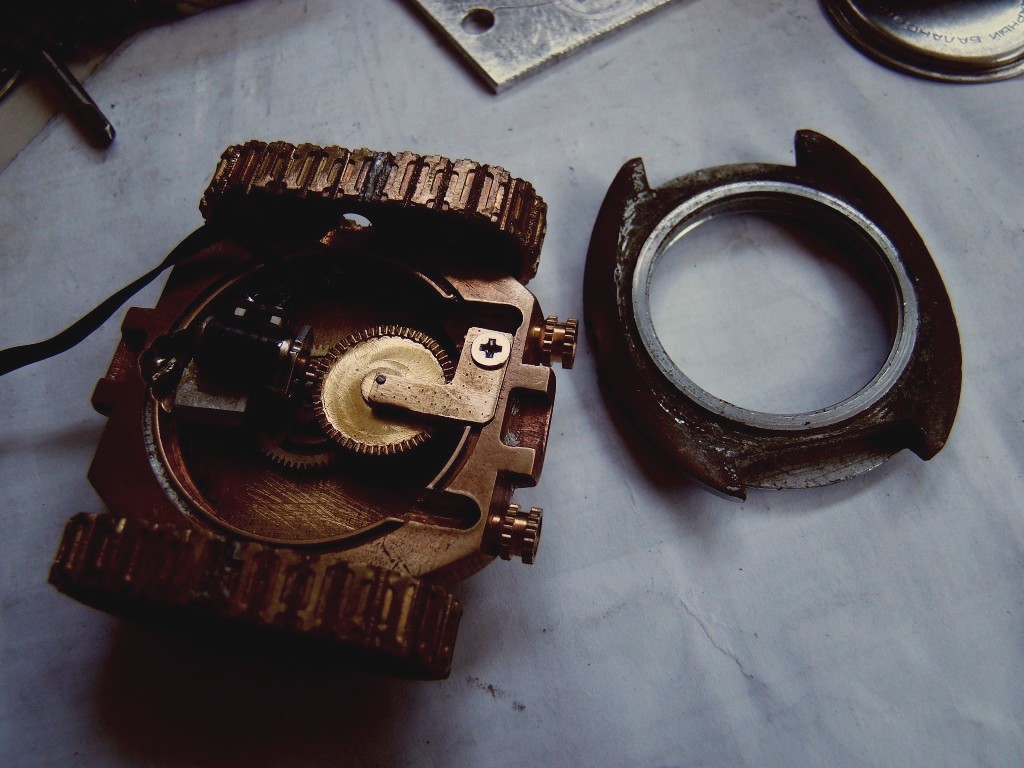

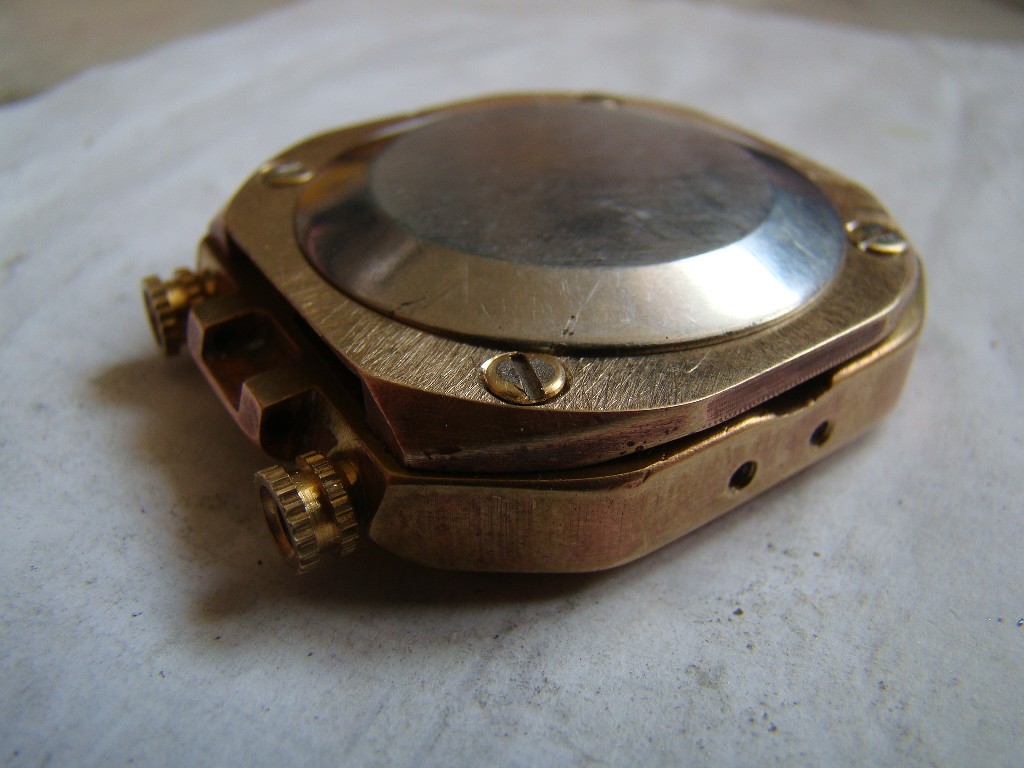

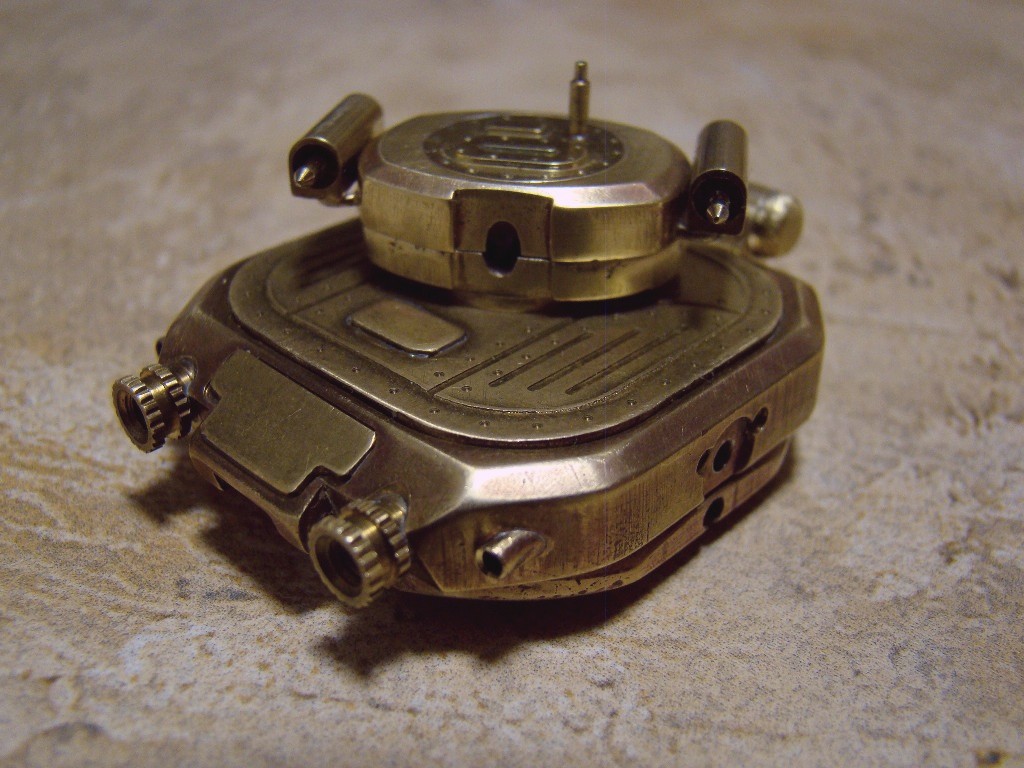

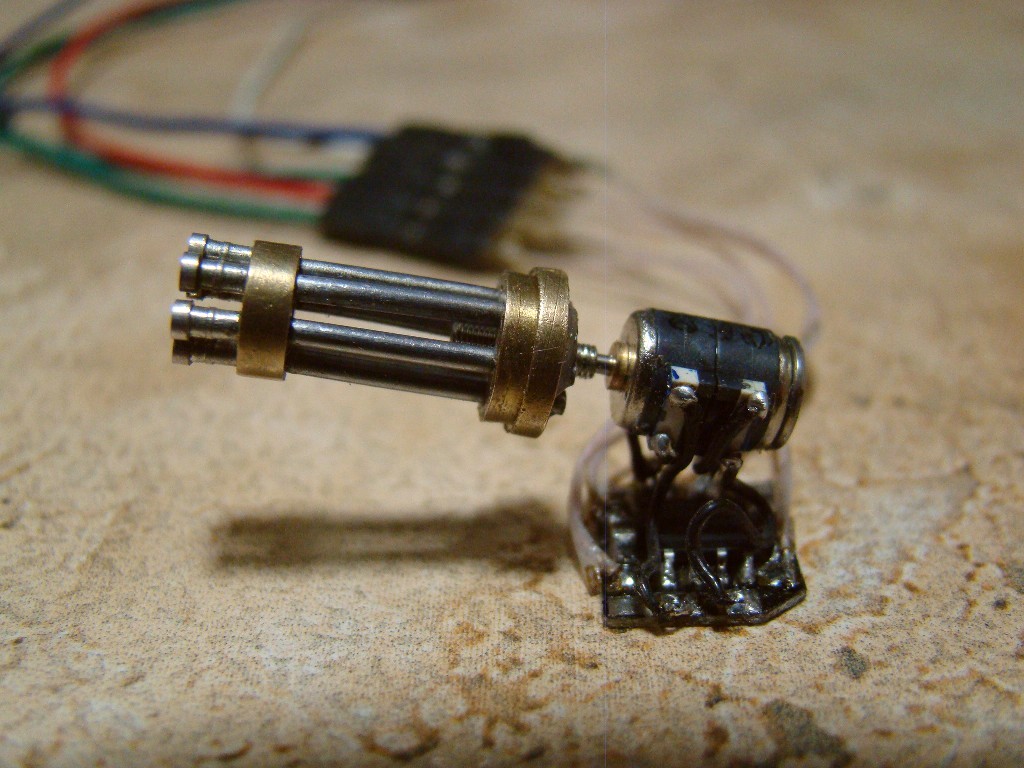

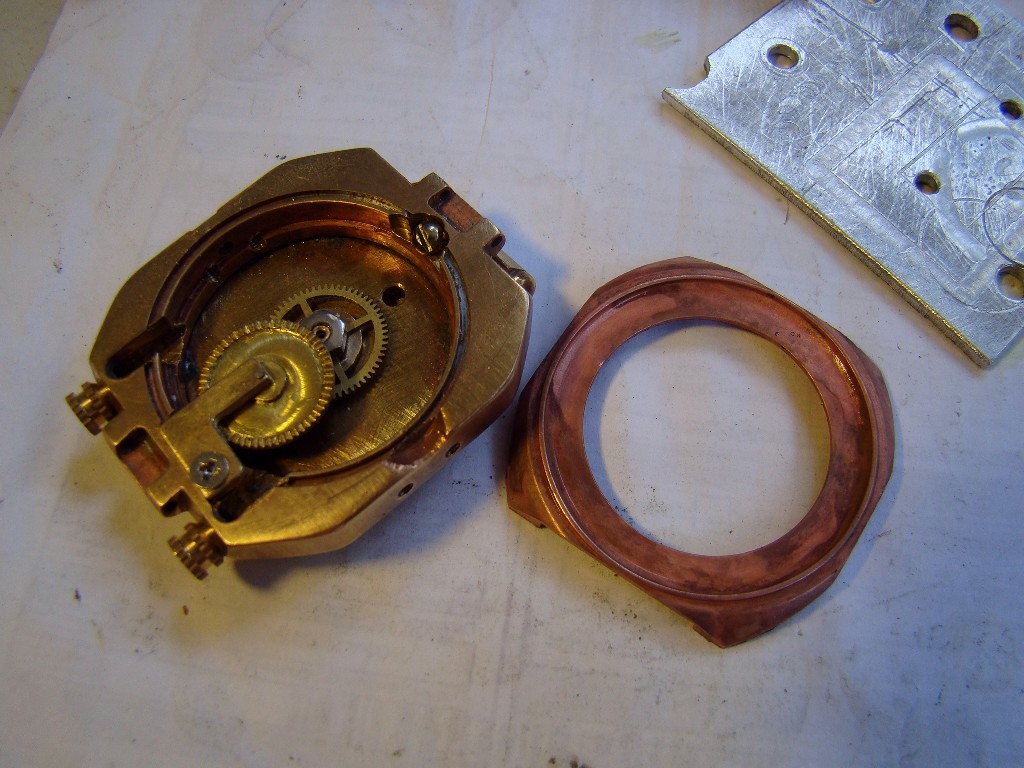

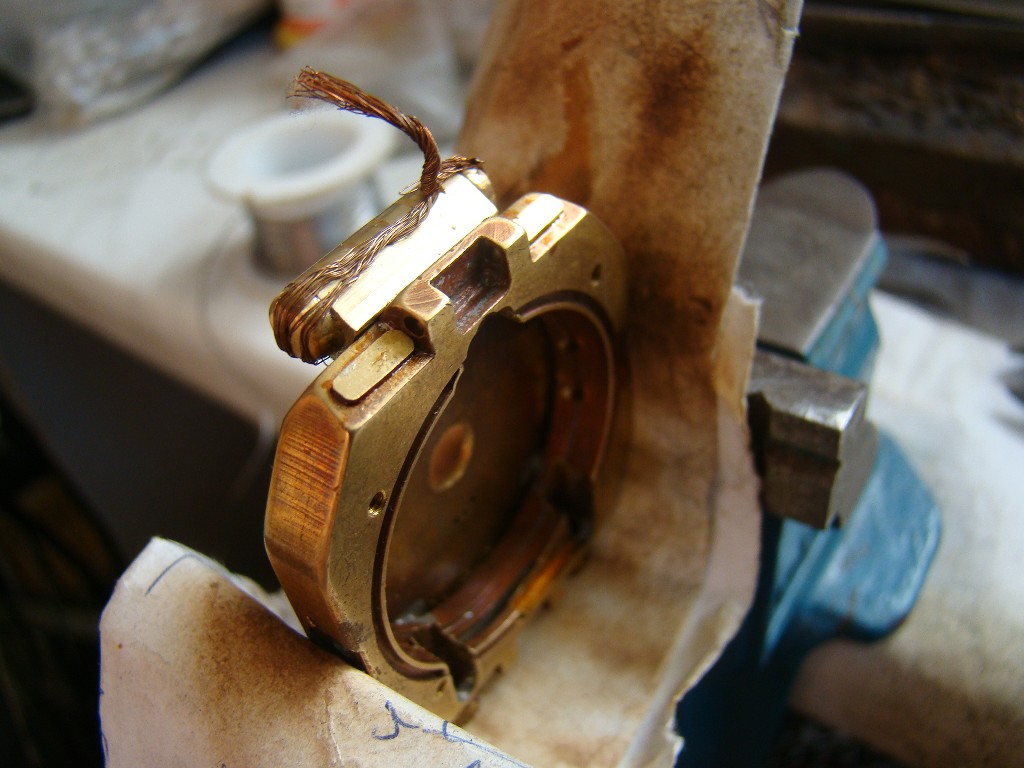

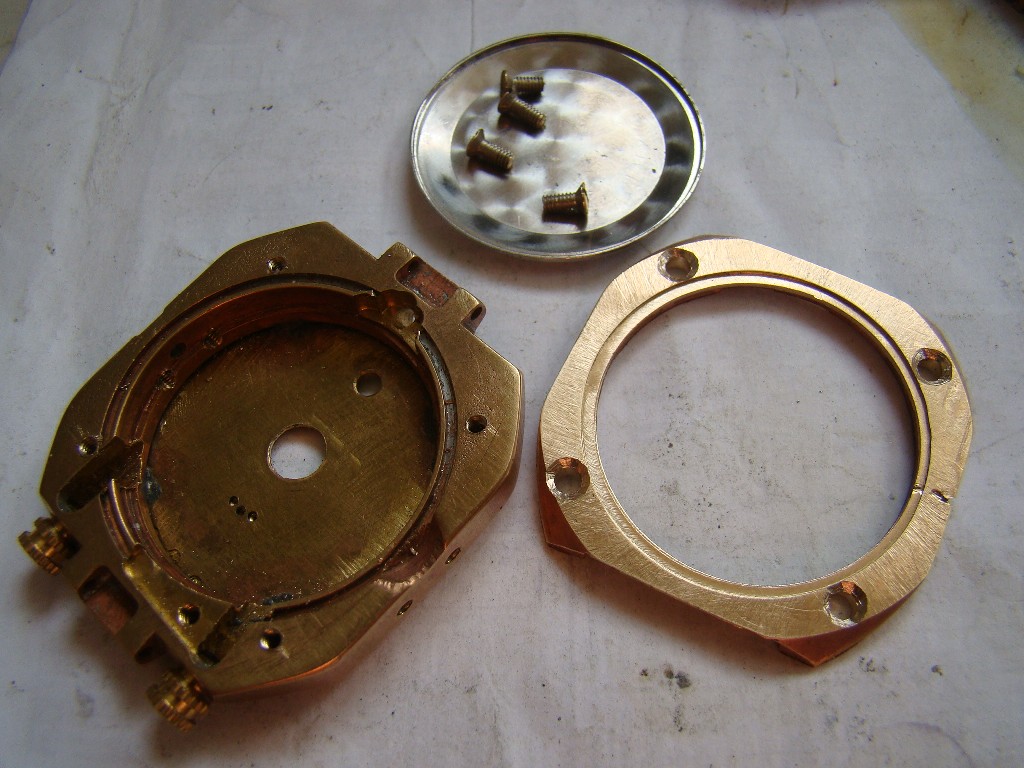

Вибры слишком скоростные для этих целей, для них пришлось бы собирать редукторы с большим передаточным числом. Понизить входные 10-15 тыс оборотов до приемлемой скорости башни - задача не для текущих размеров корпуса. Для привода гатлинга и башни используются шаговые моторчики, типа тех, что стоят в зум-объективах цифровых мыльниц. Для башни пришлось точить косозубую шестерню, получилось только со второго раза. Точнее, и вторая шестеренка тоже не идеал, но пока что оставлю ее http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-67920400-1469689042_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-23192600-1469689044_thumb.jpg Тестовый запуск : Из второго корпуса, еще более старого и облезлого, сделал днище http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-79474200-1469689424_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-23816200-1469689426_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-74009100-1469689427_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-33131700-1469689429_thumb.jpg Дальше добавил немного мелочевки. Паять приходится на разогретый корпус и тут важно, чтобы не отвалились предыдущие детали. Ну и не нагадить припоем, поскольку из швов его потом очень тяжело вычищать. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-69302800-1469689701_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-30780800-1469689703_thumb.jpg Гатлинг. Собирал его еще в прошлом году, но тогда применения ему найти не смог. Сейчас же он отлично вписывается в общий вид. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-66284500-1469690259_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-54608700-1469690261_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-08272500-1469690264_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-84729900-1469690265_thumb.jpg

Абсолютно не настаиваю, но, может, сделать хотя бы пульсацию для светодиодов ? Батарейки заменить на любой LiPo-аккумулятор от мобилы, схемы его зарядки продаются в виде маленьких плат с USB-разъемом. В сумме они займут меньше места, чем две АА. В общем, если что - я тут недалеко, упихиваю невпихуемое.

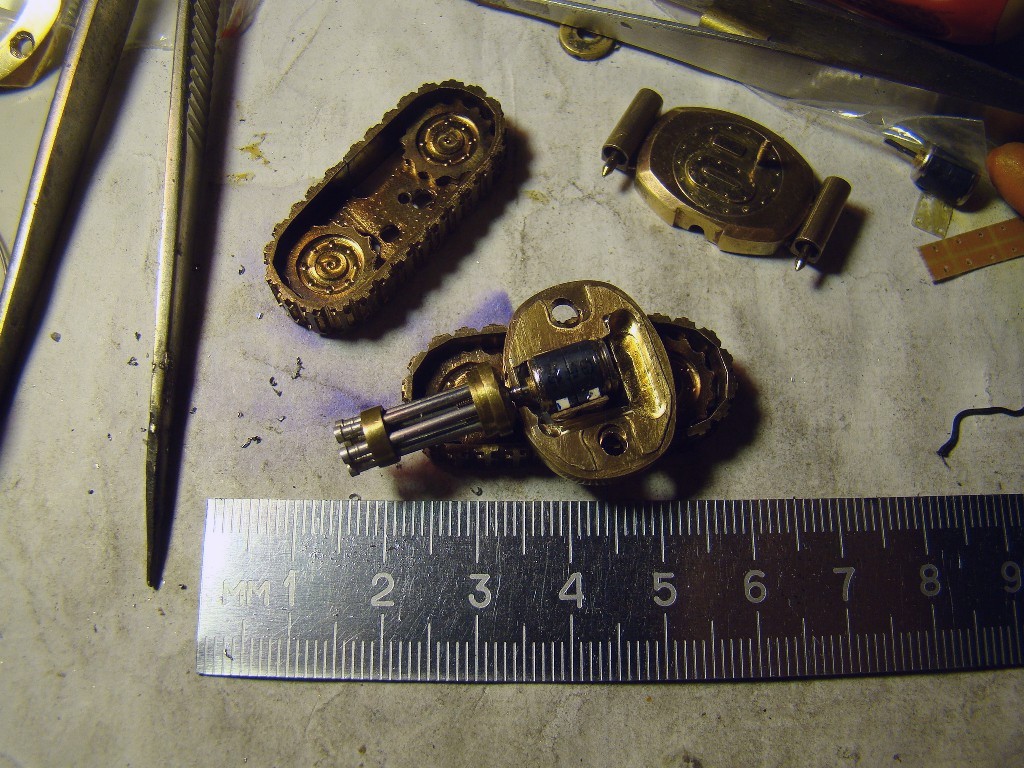

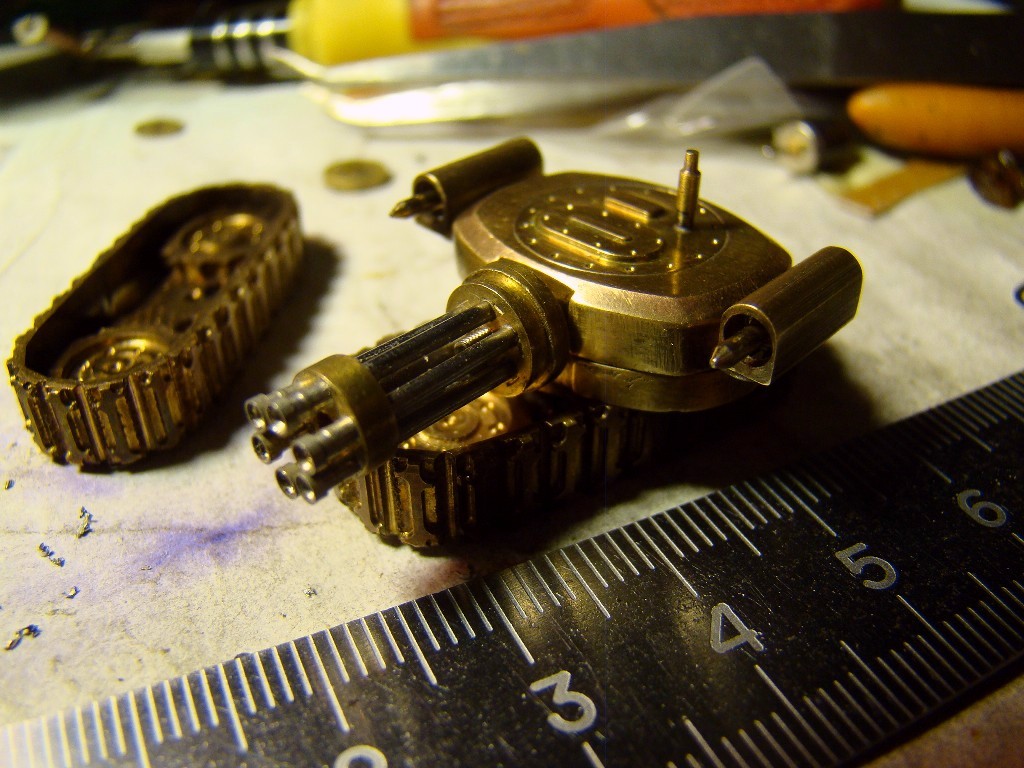

Всем привет. Это не совсем модель, скорее - просто миниатюра из металла. Предварительные размеры - 50х45х25мм, реально получившиеся - 47х46х23 мм Используются корпуса от старых наручных часов и мелкие латунные ништяки. Крепление деталей - пайкой и винтами. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-39873200-1469663573_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-52733900-1469663576_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-83819600-1469663574_thumb.jpg Гусли точились из латунного листа в два захода : сначала рельеф, потом прорези между траками. Во время второго этапа поломался кончик фрезы, поэтому автоматом получилась имитация грязи http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-50692000-1469664322_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-49215100-1469664409_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-00945300-1469664324_thumb.jpg Башня будет поворотная, а для того, чтобы в нее можно было подать питание, пришлось городить такую конструкцию : http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-32393200-1469664777_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-10920500-1469664776_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-75056500-1469664774_thumb.jpg И предварительный результат : http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-76895200-1469665251_thumb.jpg http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_07_2016/post-70420413-0-25306500-1469665253_thumb.jpg

thor_nsk Отлично получается. Нет желания напихать туда побольше электроники ?
