Боялся сильно запачкать, поэтому только припылил, первый раз пигменты и масло использовал.

Вот теперь зацените. Теперь ссылки на фото из фэйсбука.

Массаракш! Я забыл про политику и прикрепил ссылки на вконтакт =( надо бы переделать с фэйсбука. Можно почитать тему со стройкой, там в конце я прикрепил все финальные фотографии, но не спойлерами а документами. P.S. отредактировал ссылки на фото, теперь они из фэйсбука. Еще модель можно посмотреть на сайте каропка.ру по этой ссылке

Все фото в один пост не влезли =) Еще фото

Представляю вам Jagdpanzer E-100 в 1/35, самодел из набора Trumpeter. Больше фото Стройка началась еще в 2014 г. с того, что я предложил другу переделать его старую модель в заднерубочный вариант как во всем известной игре, на что тот ответил предложением купить её по заманчивой цене (так как по различным причинам отсутствовали некоторые детали). Иначе бы я не решился это делать из-за дороговизны самой модели (на то время я еще учился в университете и не мог себе позволить тратить много денег на хобби), поэтому его вклад в стройку решающий, за что ему отдельная благодарность. Афтермаркет:- два точеных ствола от RBmodel: 17cm от GW-Tiger (35B91) и 2cm FlaK 38 L/50 (35B66), (17см пушку я рассверлил в казенной части и вставил штырёк из 2мм гвоздя для вертикальной наводки);- травленые решетки на Е-100 для Trumpeter (позже выяснилось, что на Jagdpanzer E-100 они не подходят по размерам, поэтому родные лучше не терять);- болты от MasterClub: (MC435066 - 1мм с шайбой для защиты воздухозаборников, MC435039 - 1.4мм для крепления крыши, MC435191 - противопульные 1.8мм для масок) С болтами угадал только на основной маске, если хотите копийности "как в игре", то на большую маску надо где-то 3мм, но таких вроде не делают, а на крышу надо 1 мм или чуть меньше)- рабочие траки для Е-100 от Trumpeter 02049. Рубка из 2мм пластика и большого количества шпатлевки от Tamiya. Триплексы из DVD, защита воздухозаборников - пластик от доширака. В экраны посадил на суперклей обрезки сверел 1.2мм., в креплениях на корпусе просверлил отверстия 1.3мм и экраны получились съёмными. Окраска Tamiya - база, глянцевый лак и смывка, AK - Dark Tracks для траков. Акан - деревянные ручки лопаты и топора. Пигменты Wilder, слегка прошелся маслом Abteilung 502. По некоторым мелким деталям, которые трудно было отлить на 3D принтере или изготовить самостоятельно, пришлось попросить помощи у других моделистов. Cпасибо товарищам, дали фару и люки мехвода с радистом, крючья для запасных траков. Крупные детали со сложной формой заказывал в фирме 3D печати, моделировал самостоятельно в учебной версии КОМПАС-3D V16. Распечатанный механизм поворота пушки оказался на удивление тугим, поэтому не потребовалось мастерить противовесы. Для тех, кто хочет запилить аналогичную модель, делюсь своими моделями деталей и чертежами листов рубки, которые делал по размерам игровой модели, но со своим взглядом на некоторые моменты. По результатам стройки отредактировал файлы с моделями для того чтобы убрать некоторые дефекты печати.Яндекс дискГугл диск Тема со стройкой

Ну раз так то ладно. )

Что-то сократилась а я и не заметил https://drive.google.com/file/d/0B3o8KtQ2dAFJRDhXNXRwQmRqVTQ/view?usp=sharing

Так ведь тема то наверх приехала с новым сообщением... ...однако пункт 4 правил: Если участник форума ведет блог (пошаговый подробный рассказ с фотографиями о создании модели), то после окончания работ и публикации финальных фото ветка переносится в раздел «готовых работ» по просьбе участника или по решению администрации. Так что ждёмс.

Сервис, параметры, точность отрисовки и МЦХ - все бегунки вправо. https://drive.google.com/open?id=0B3o8KtQ2dAFJRDhXNXRwQmRqVTQ

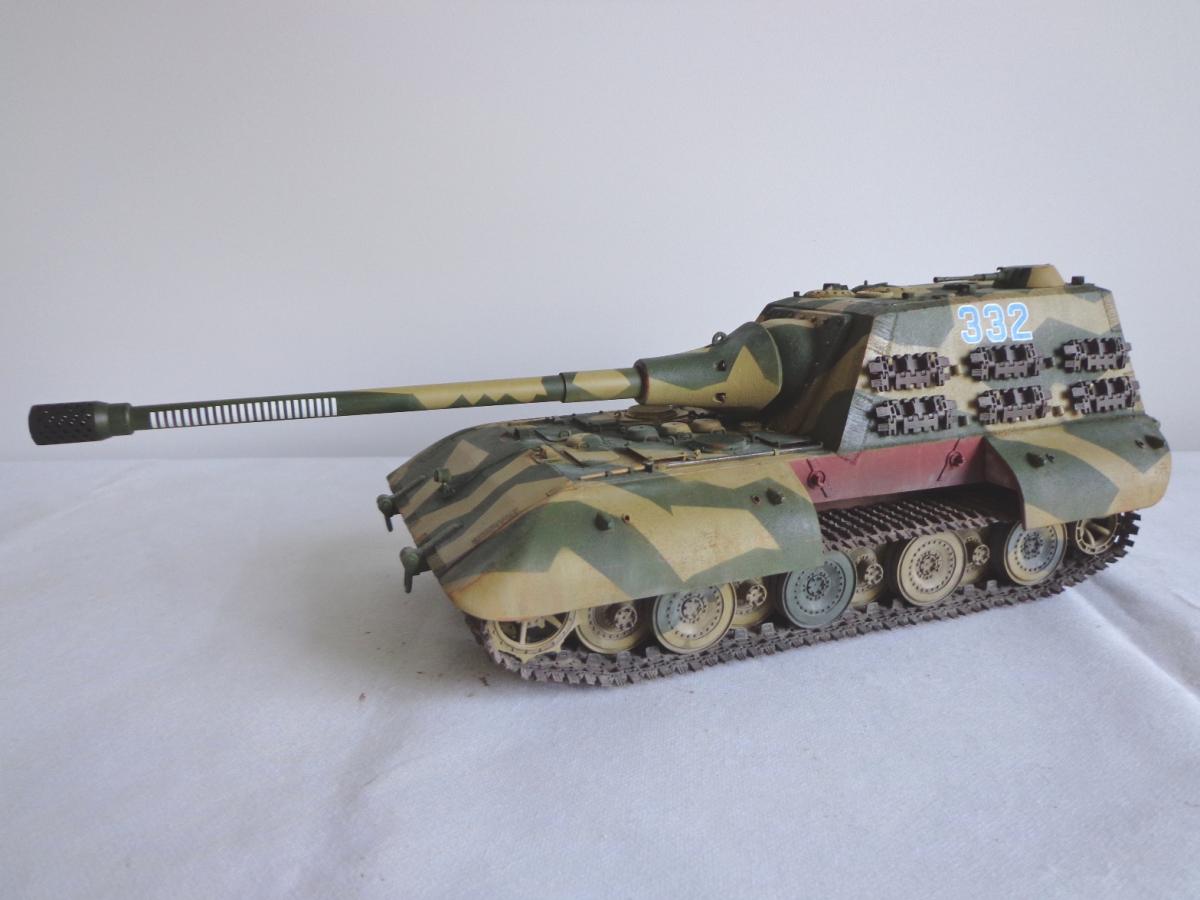

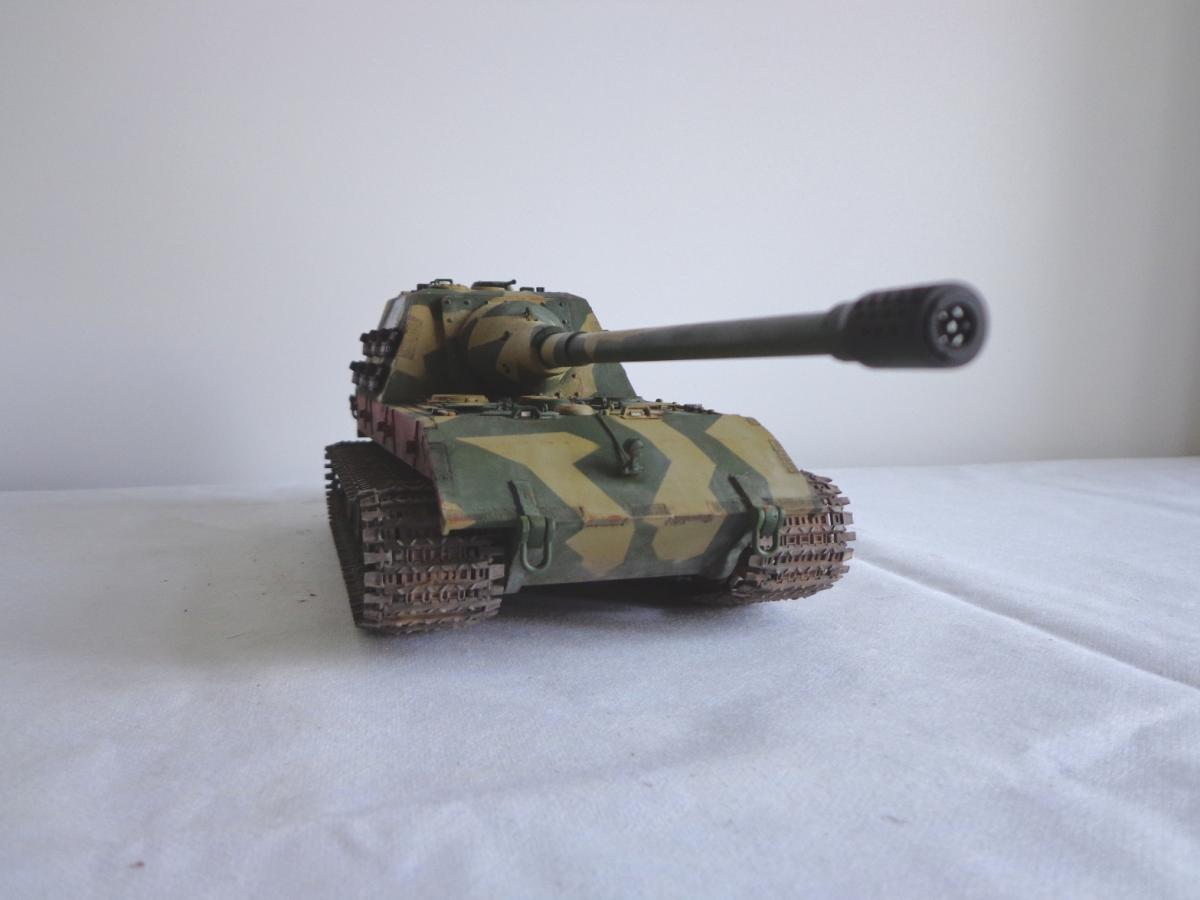

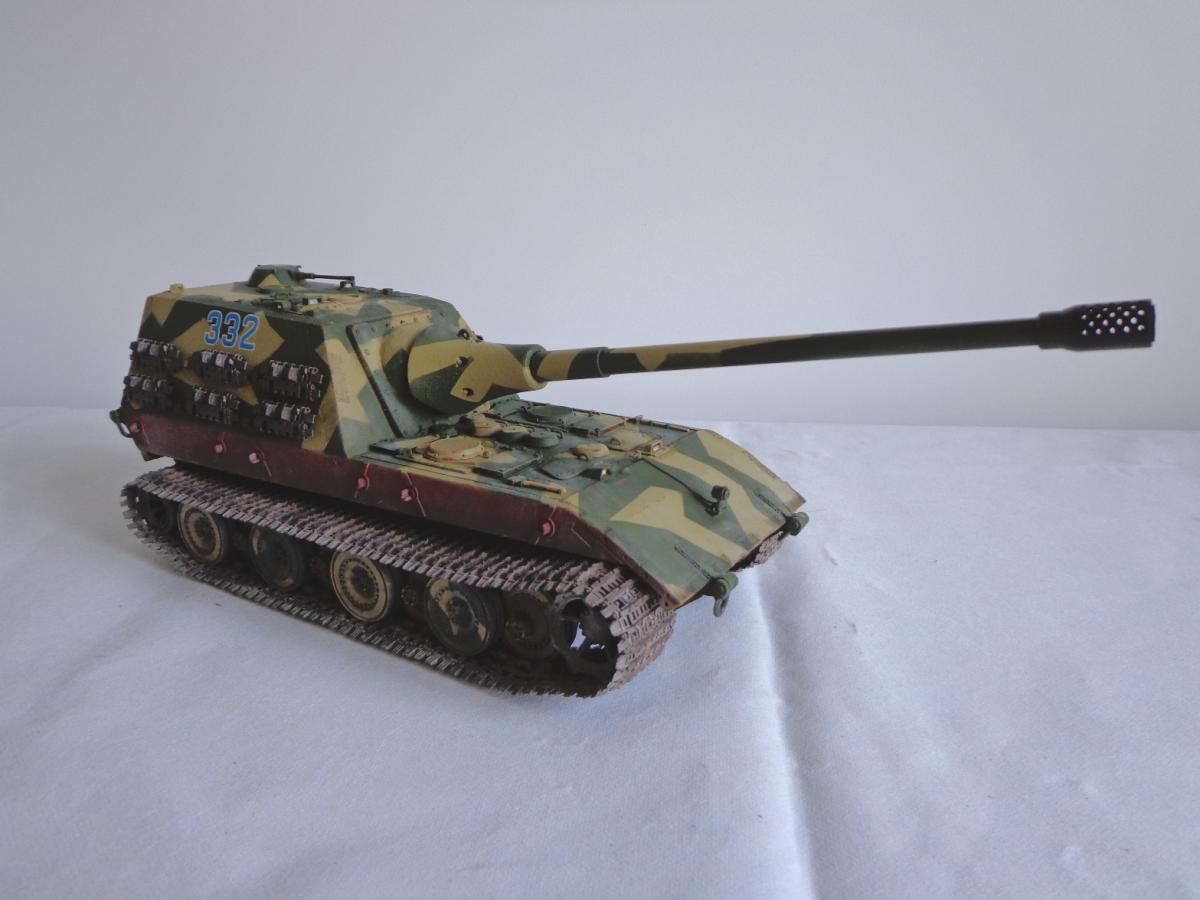

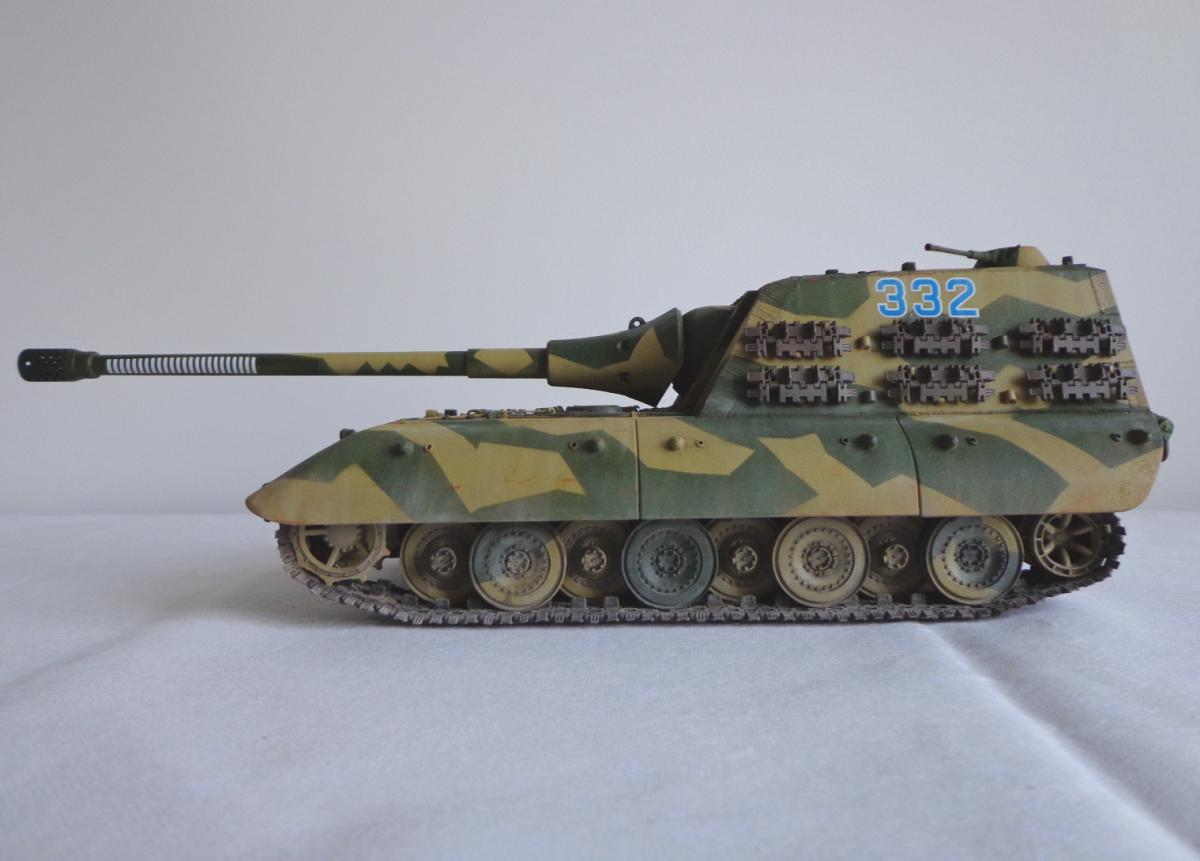

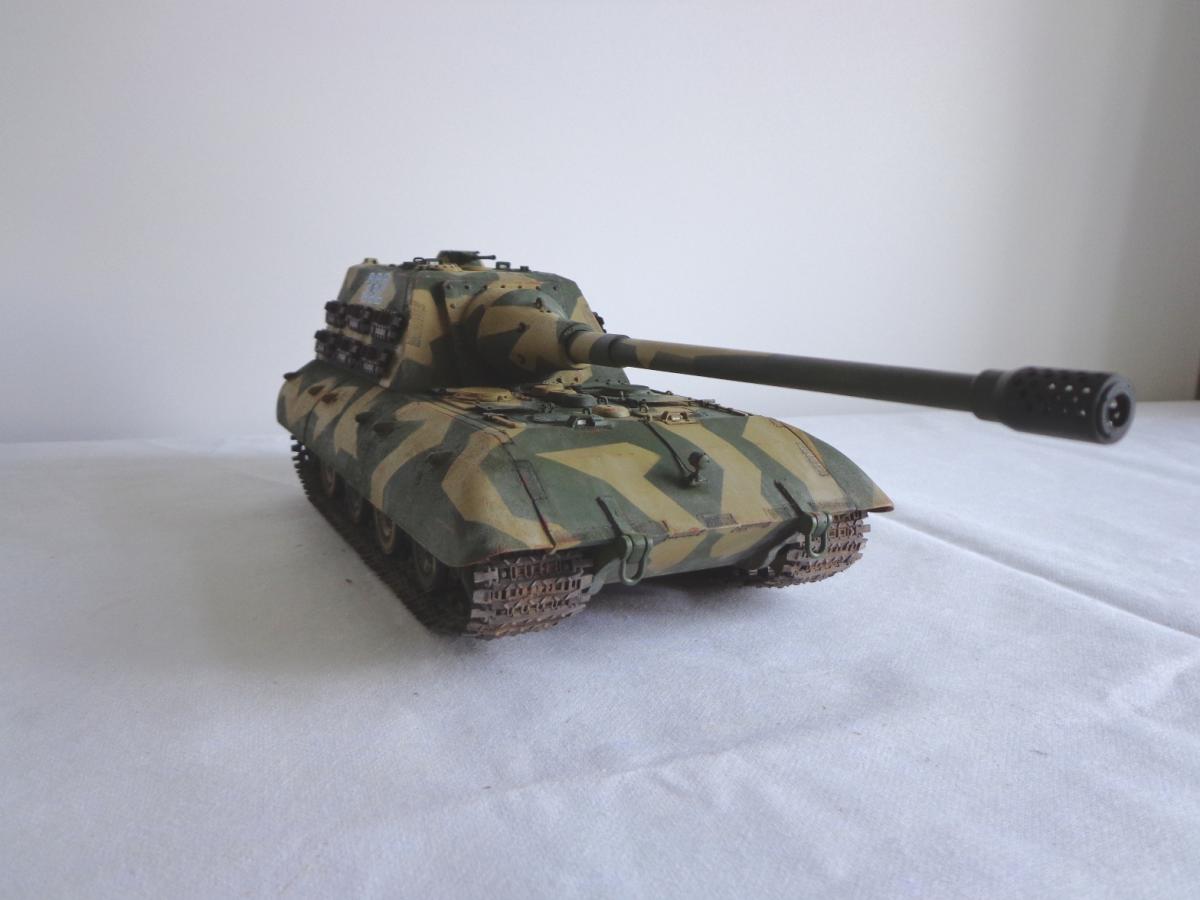

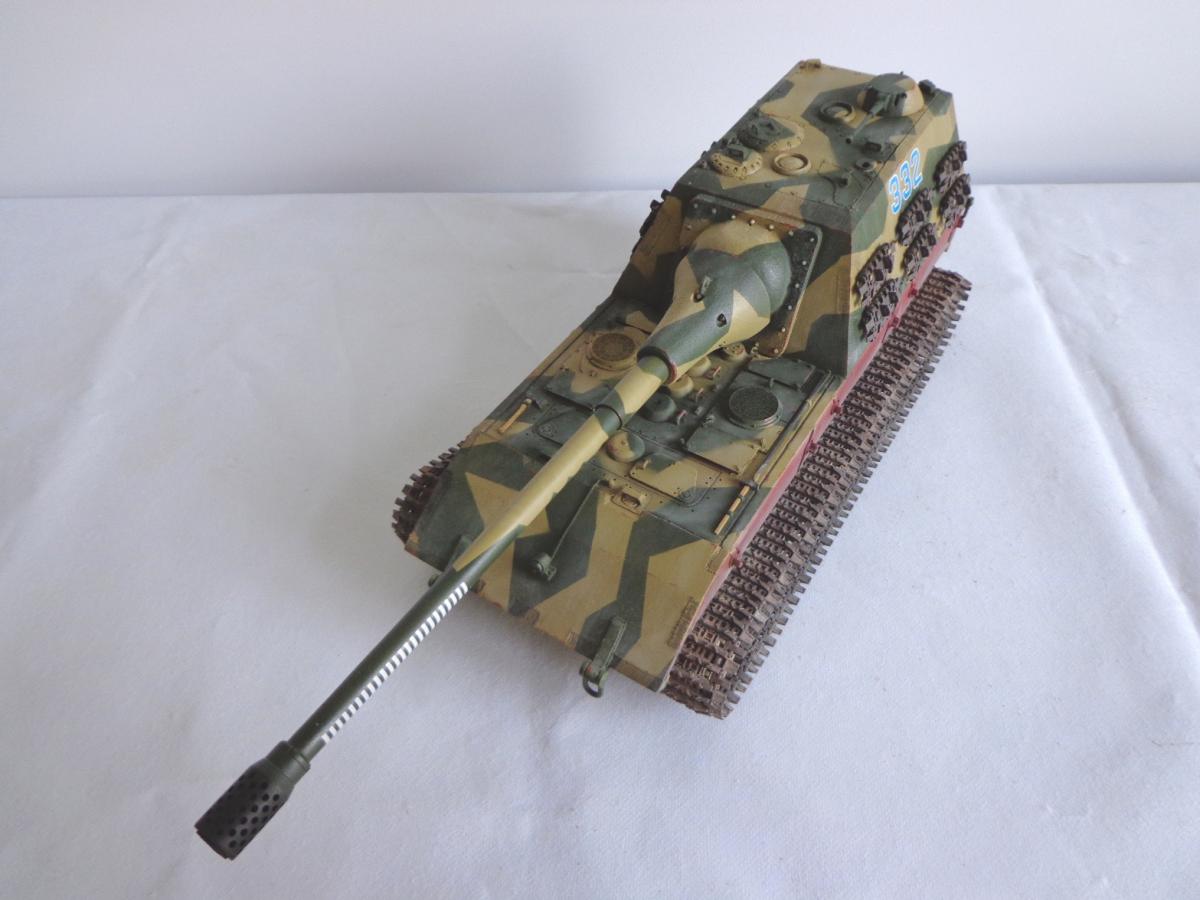

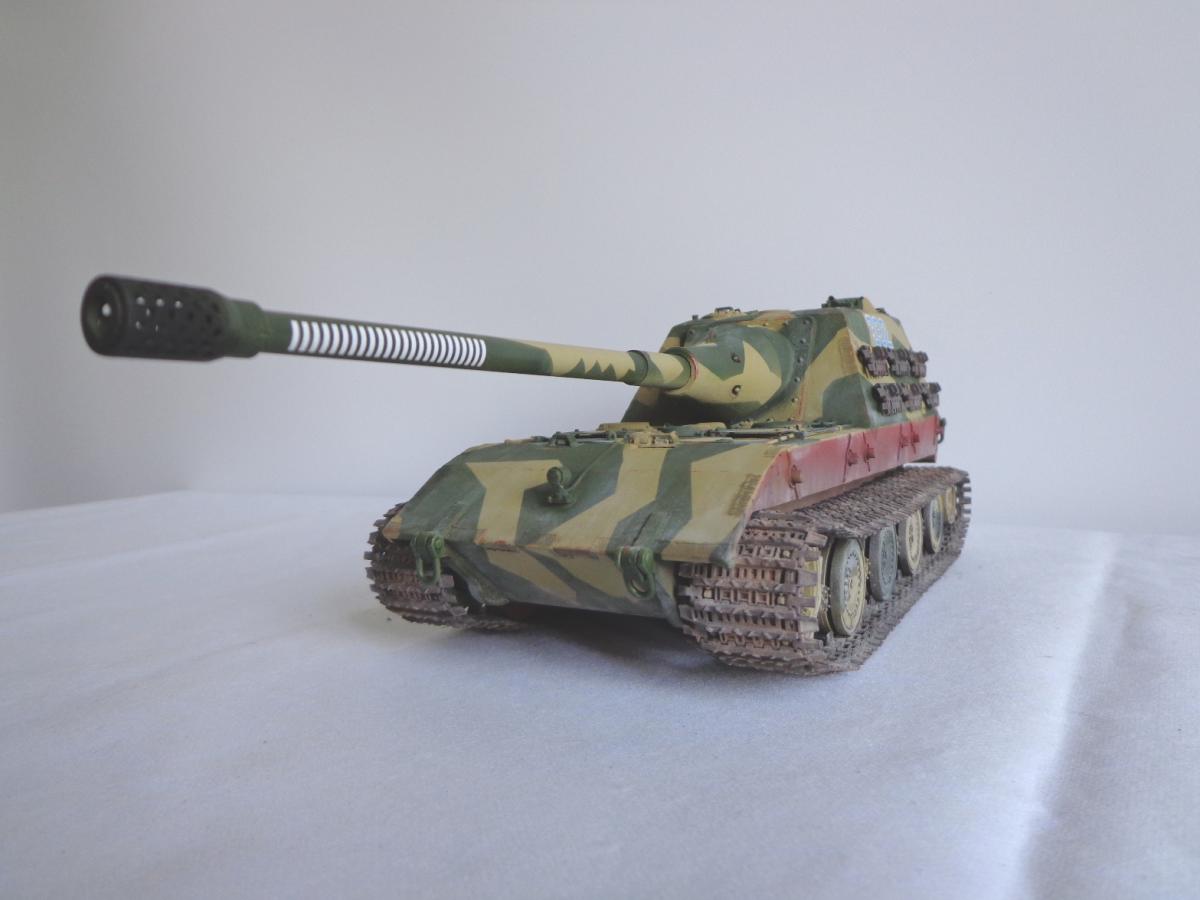

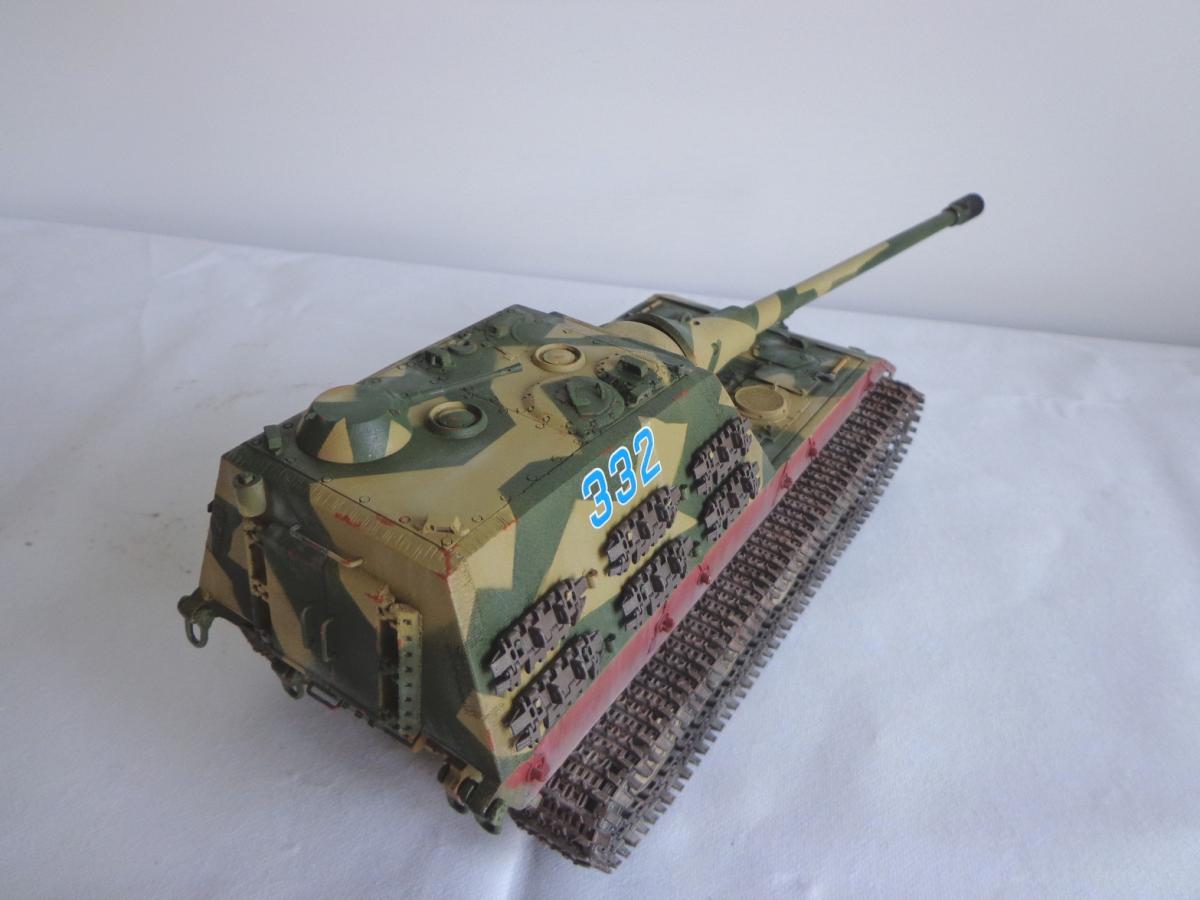

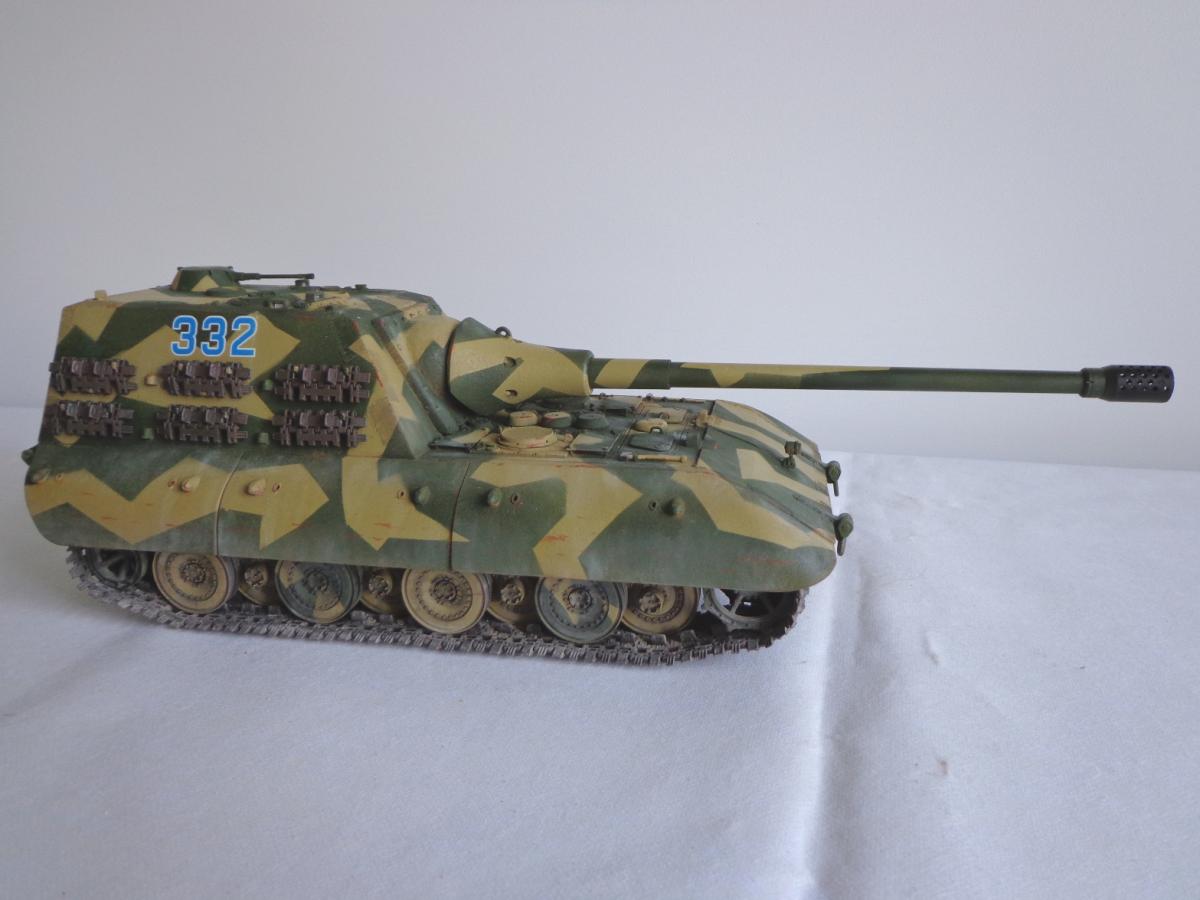

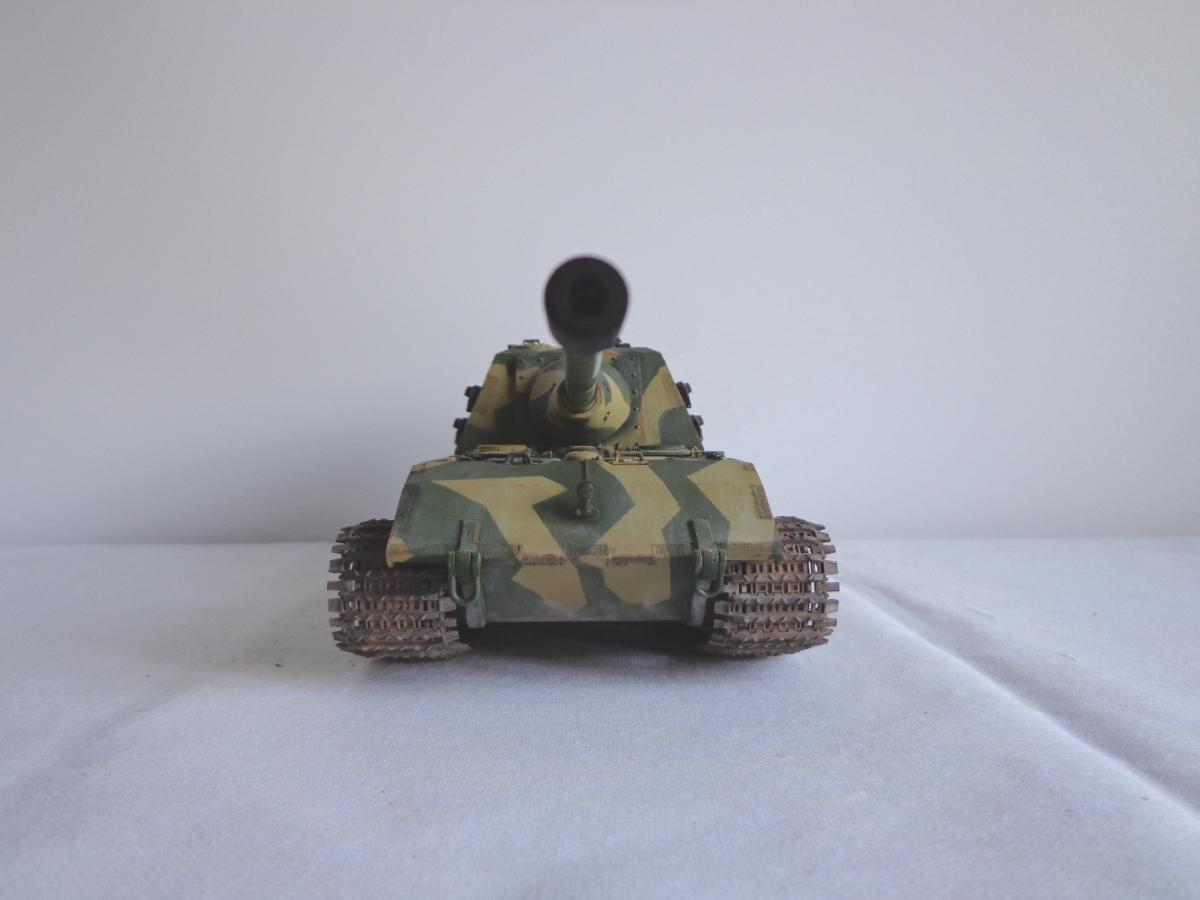

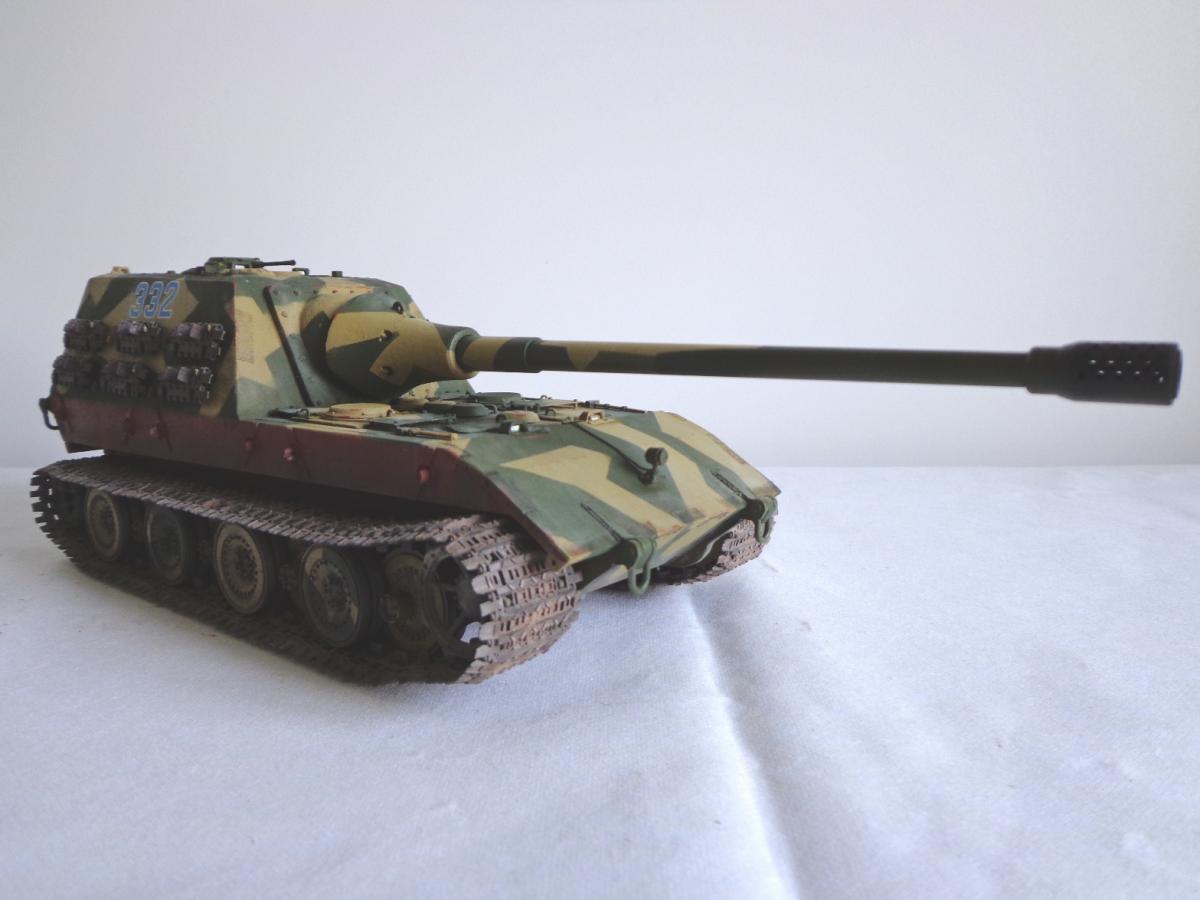

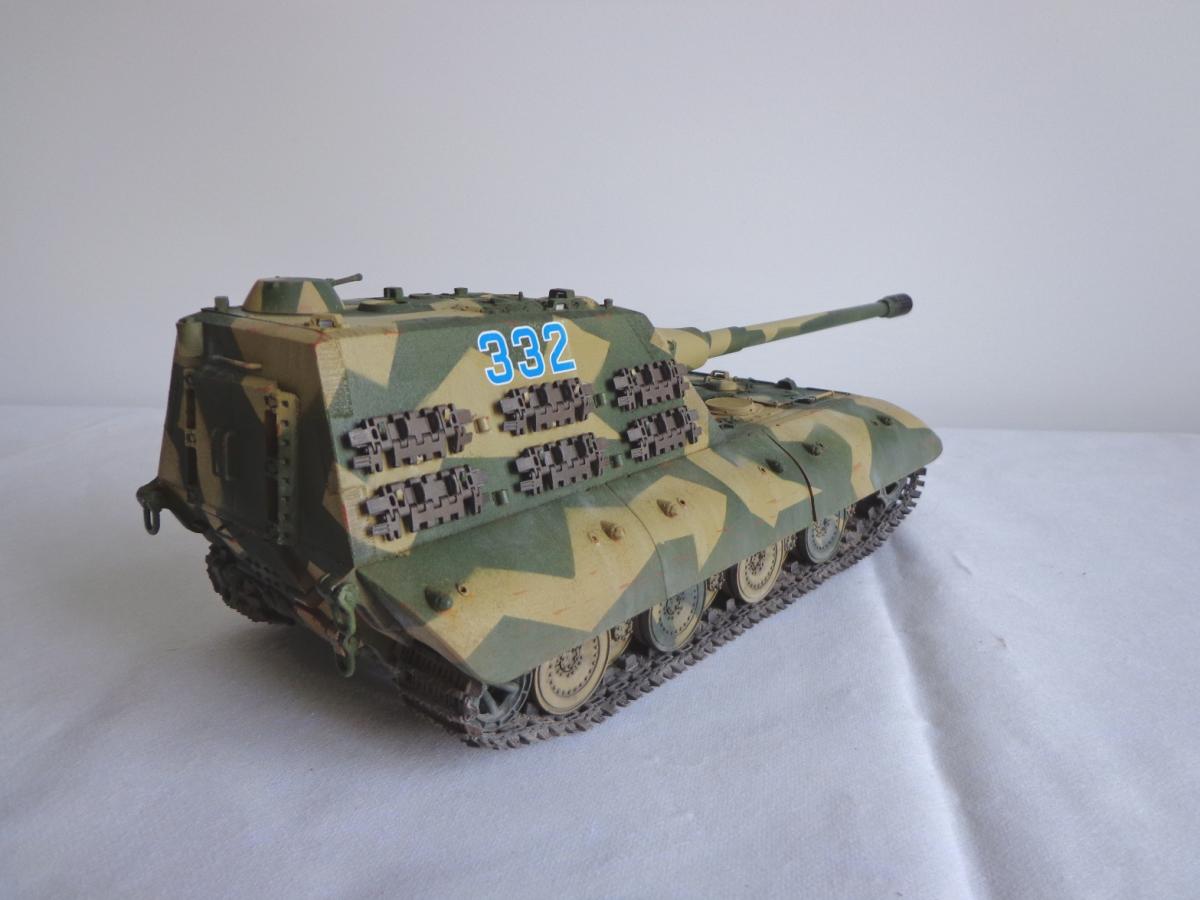

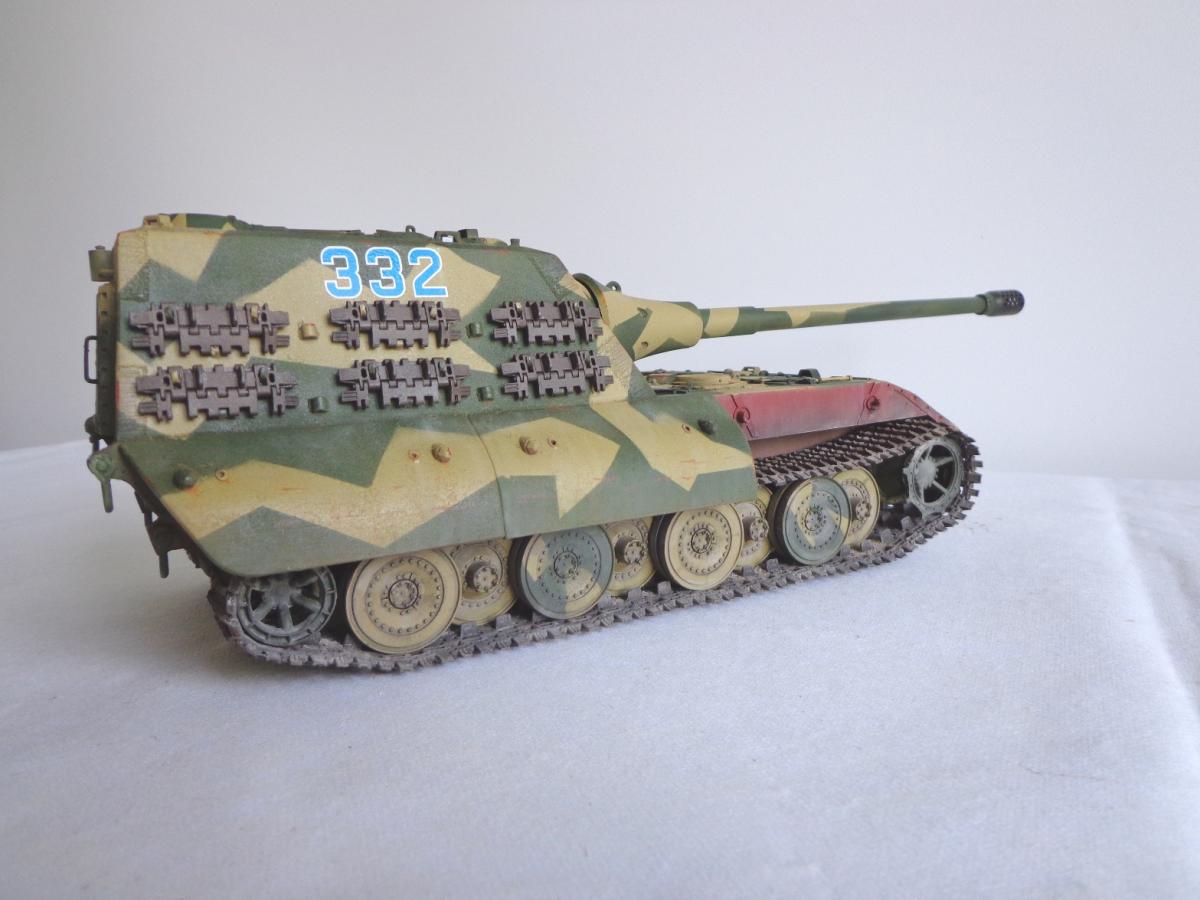

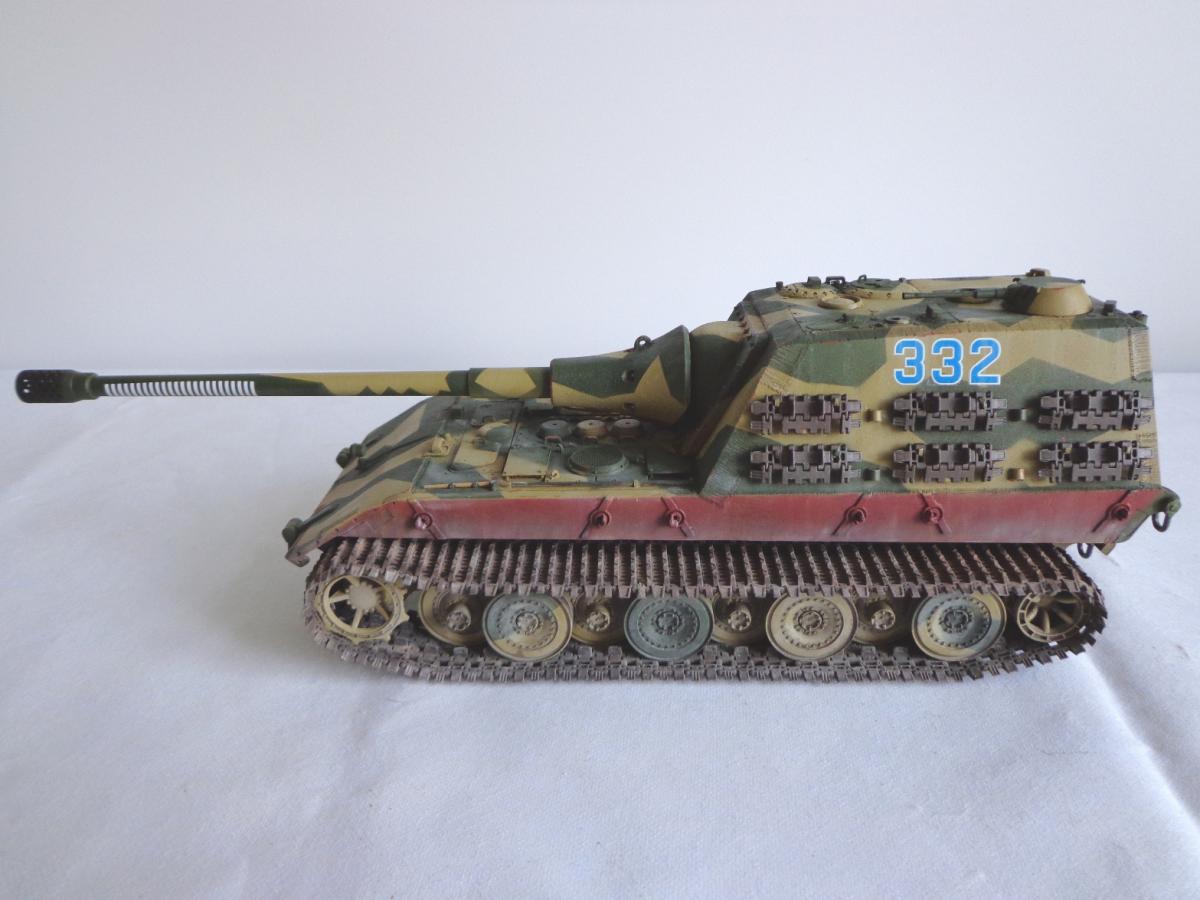

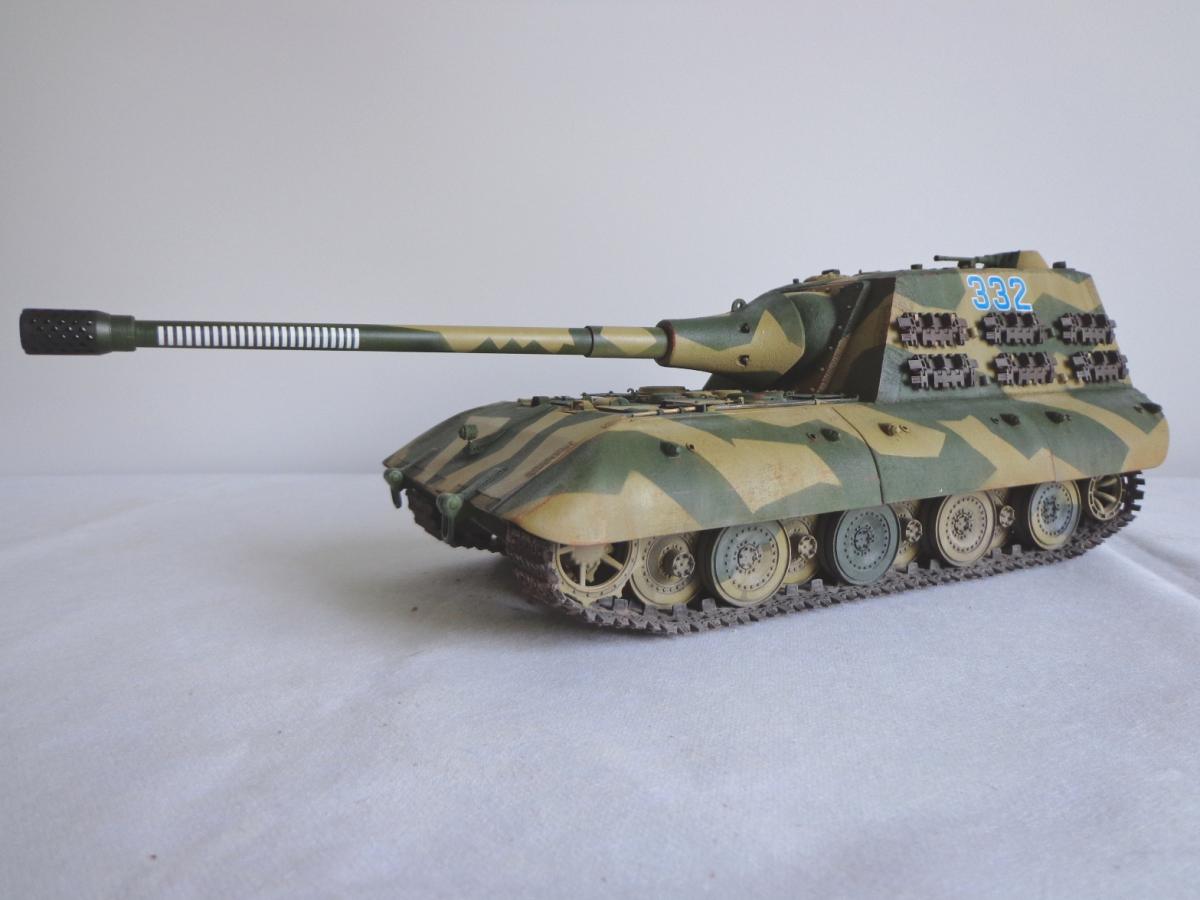

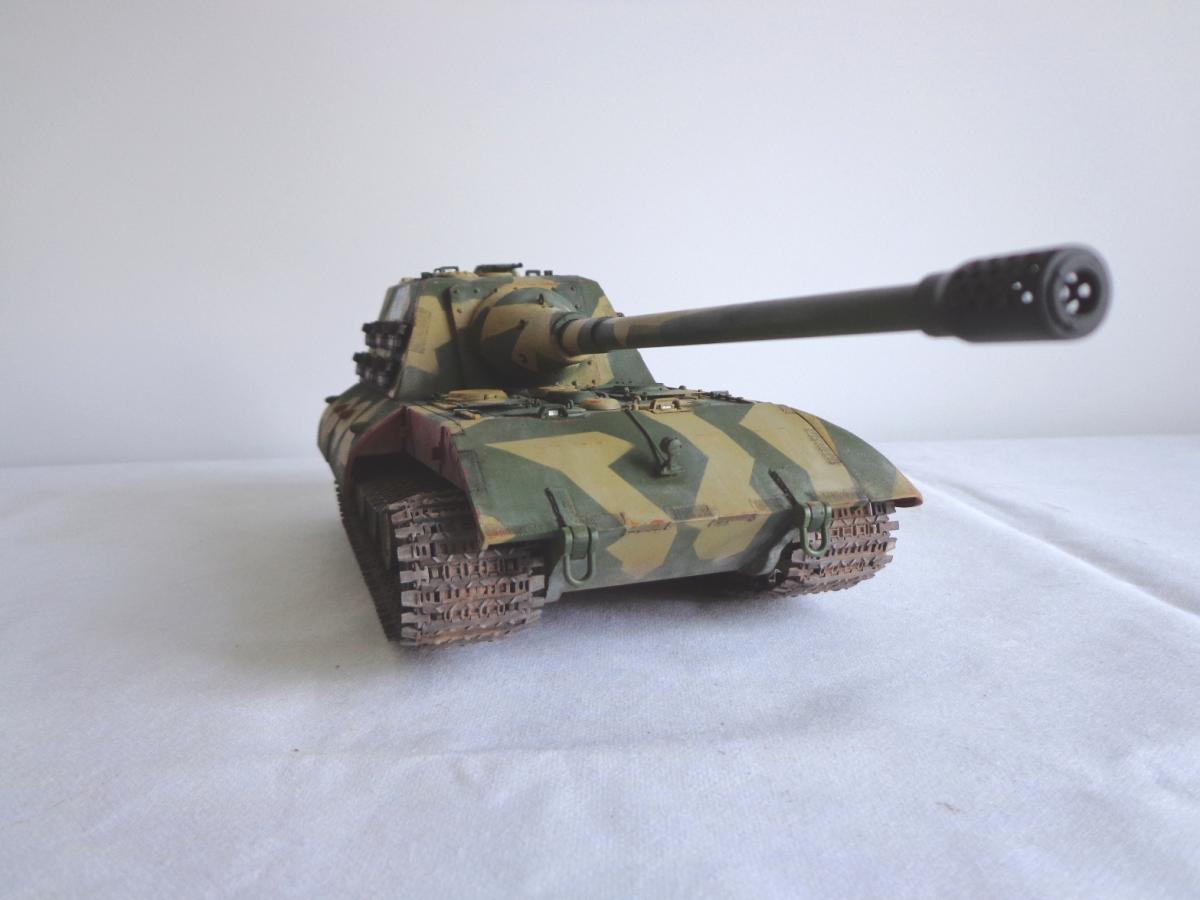

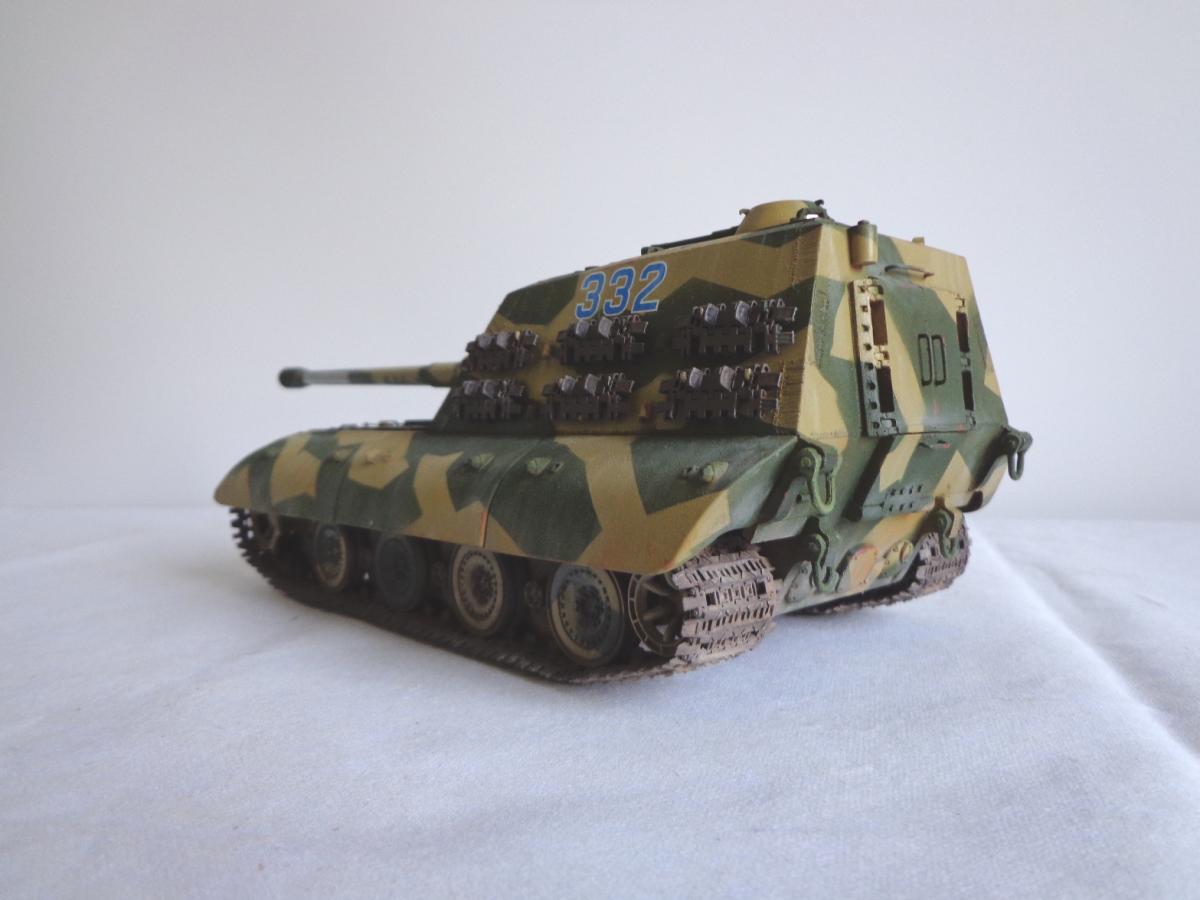

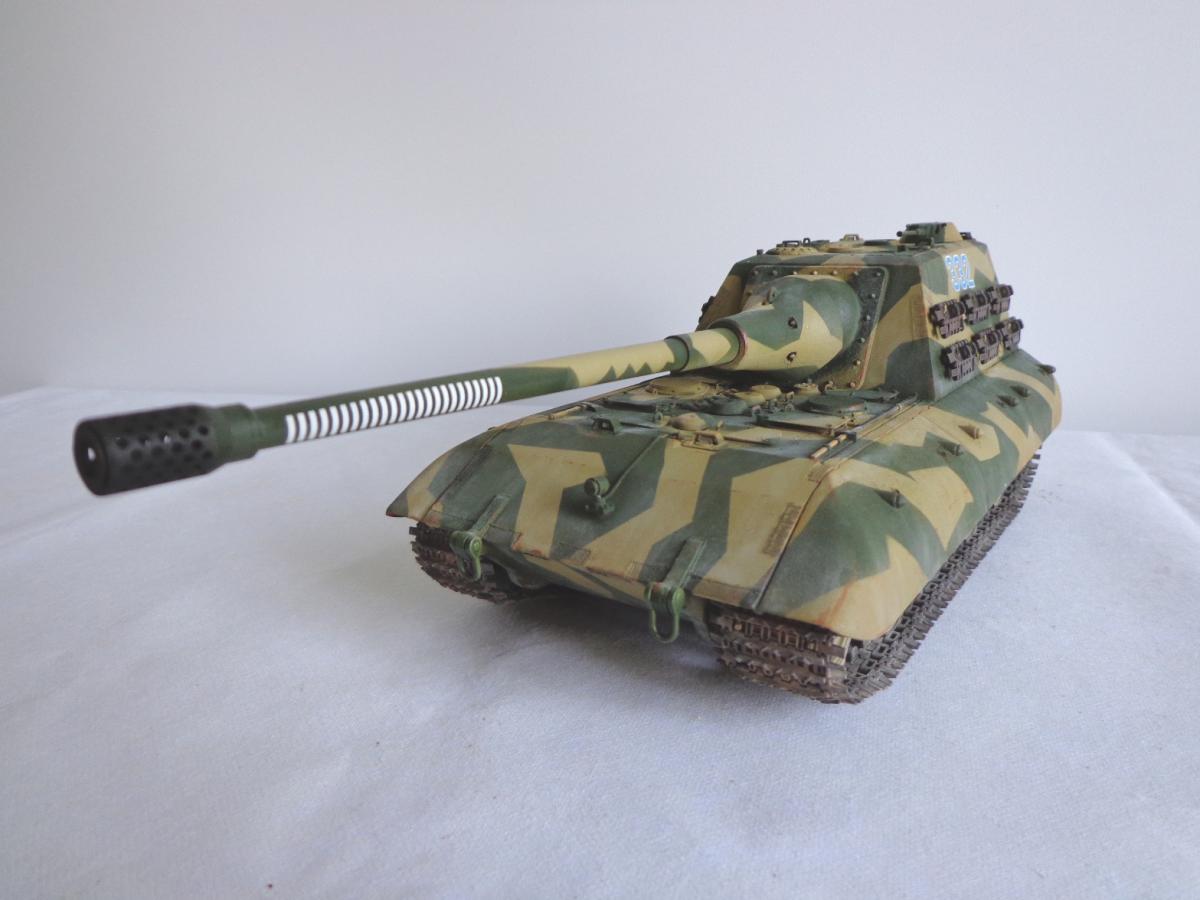

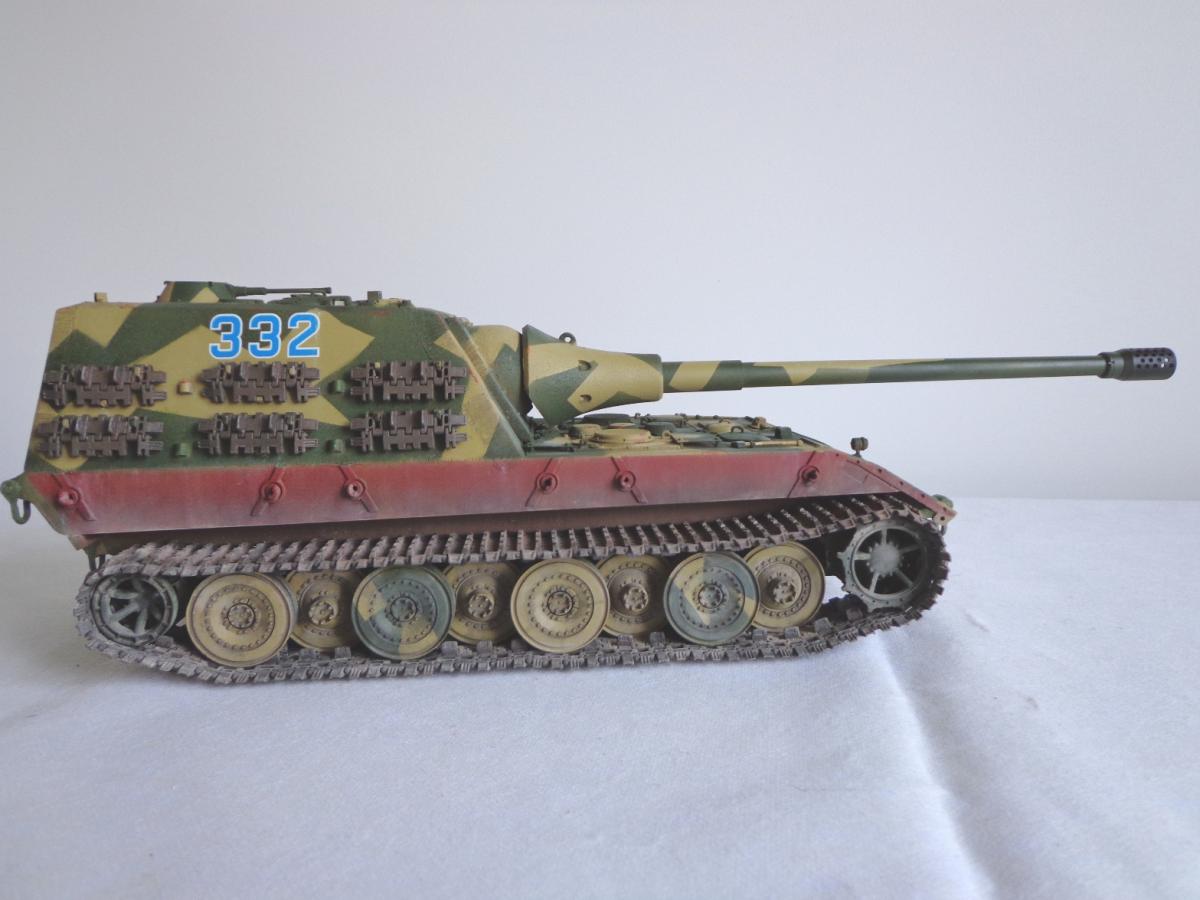

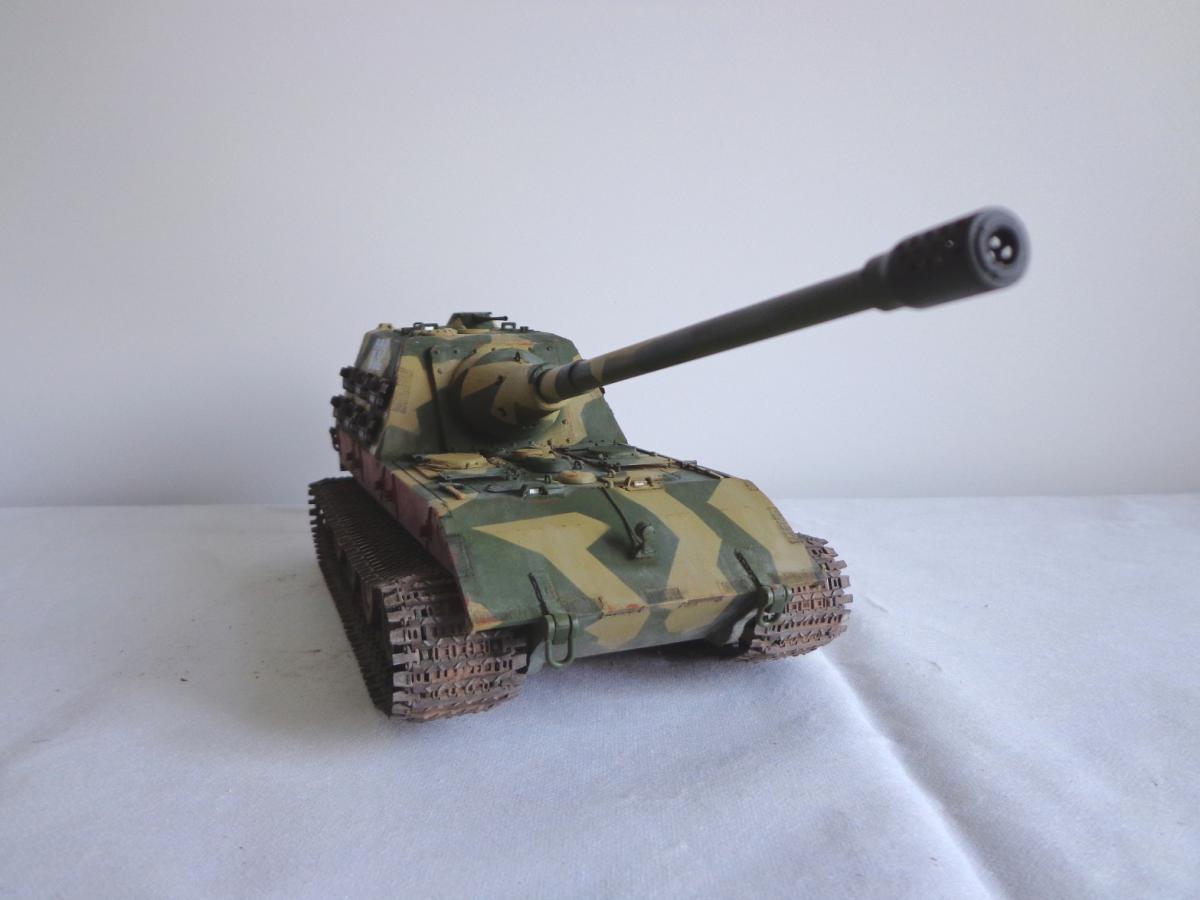

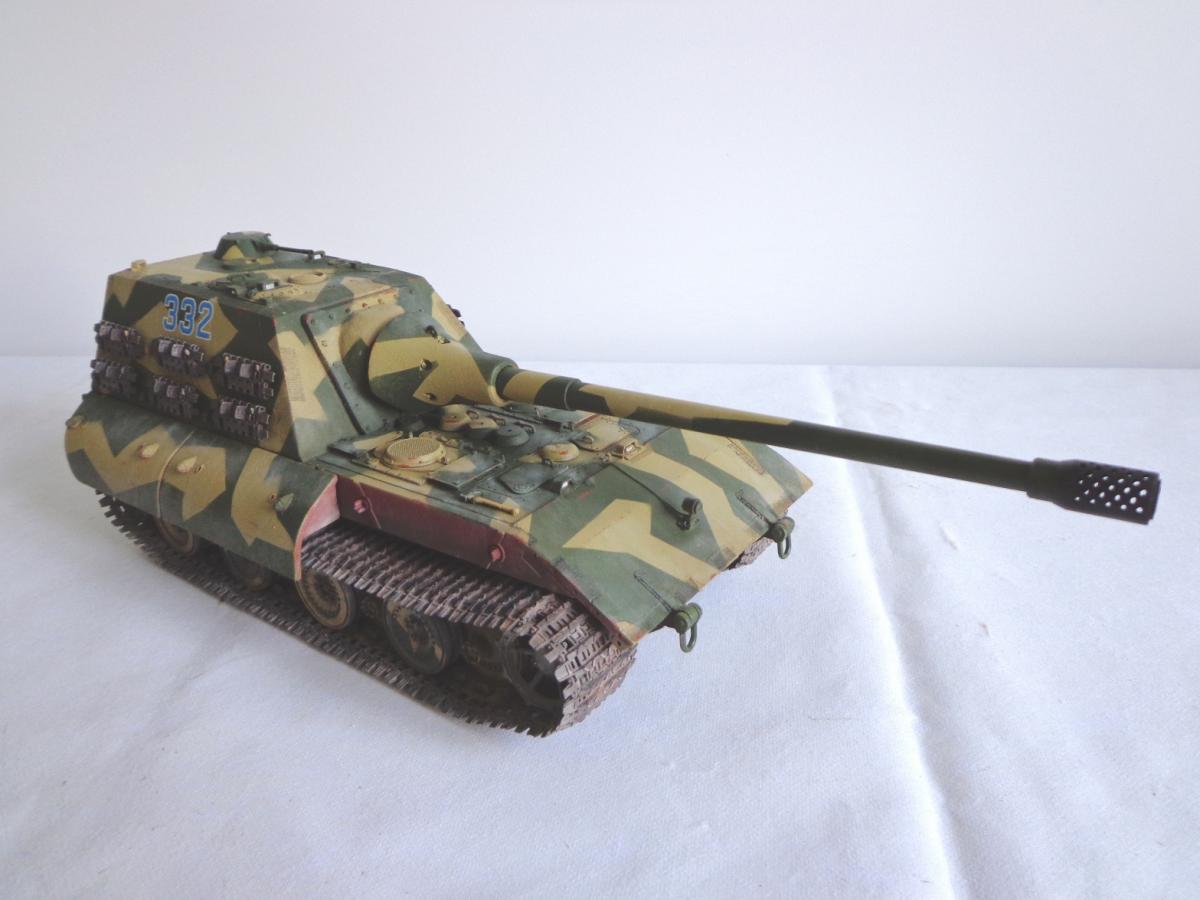

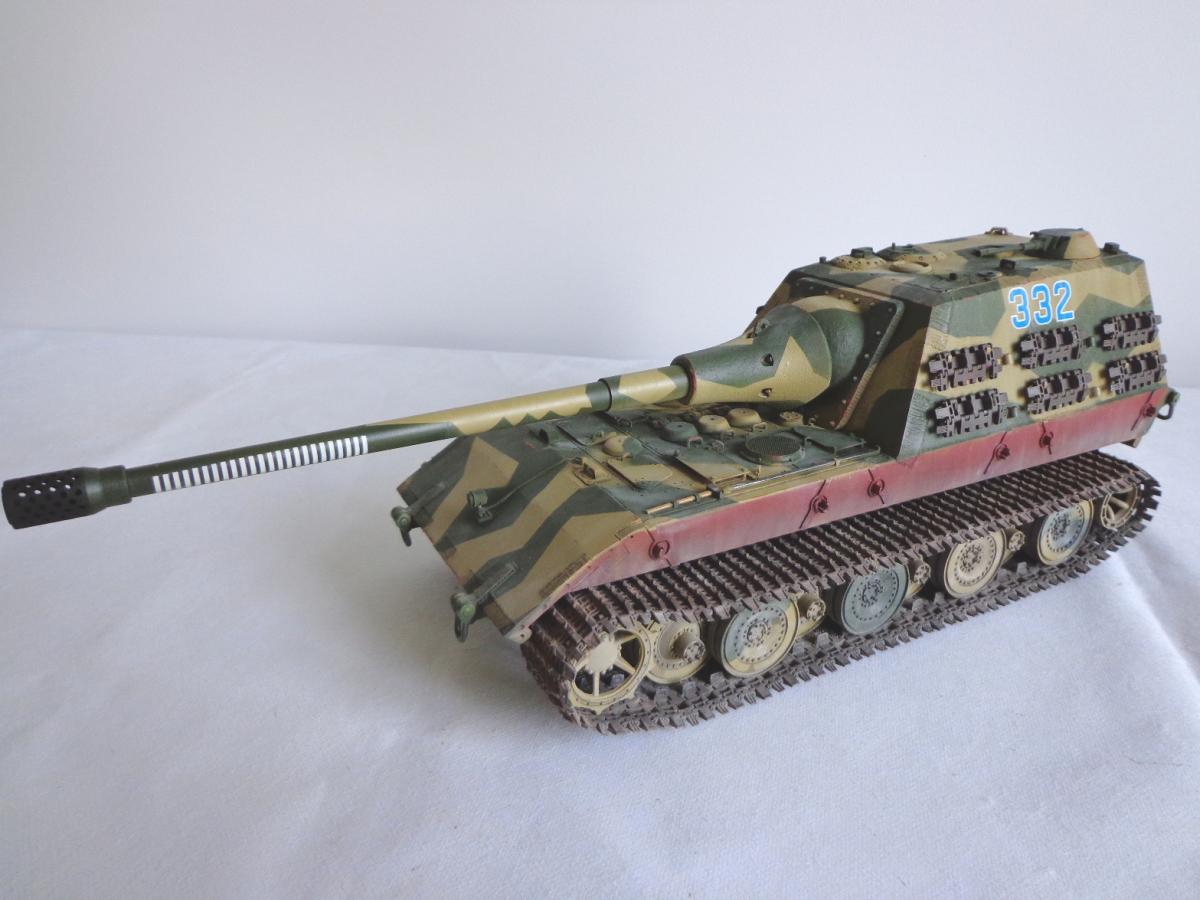

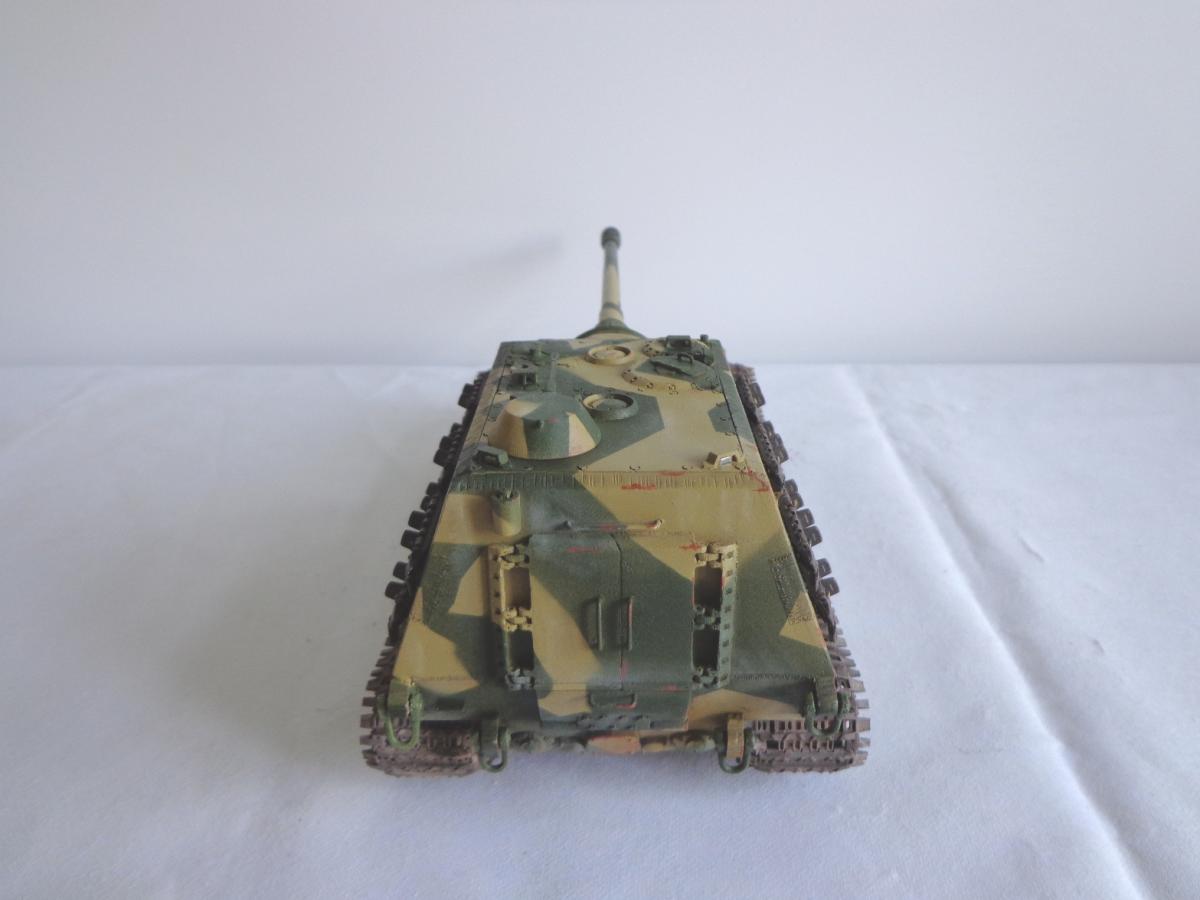

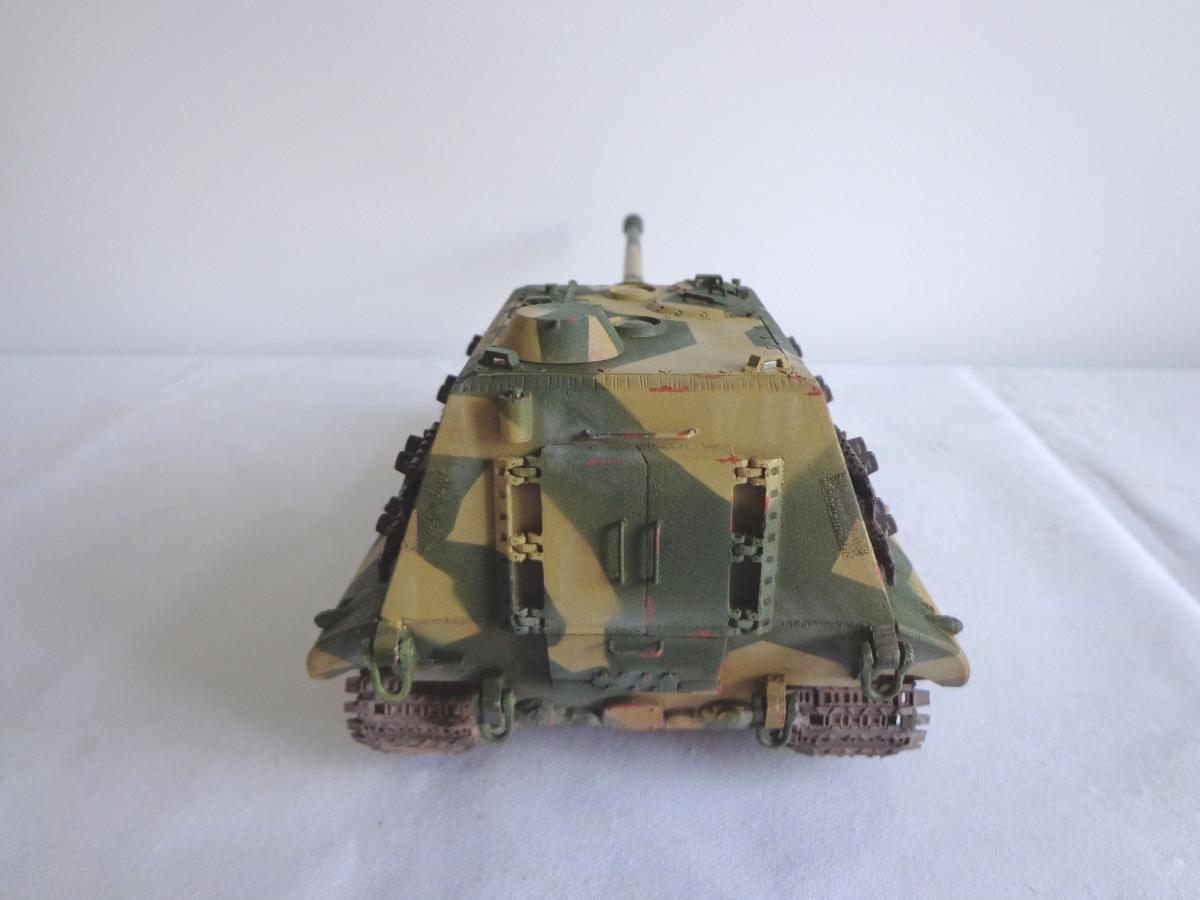

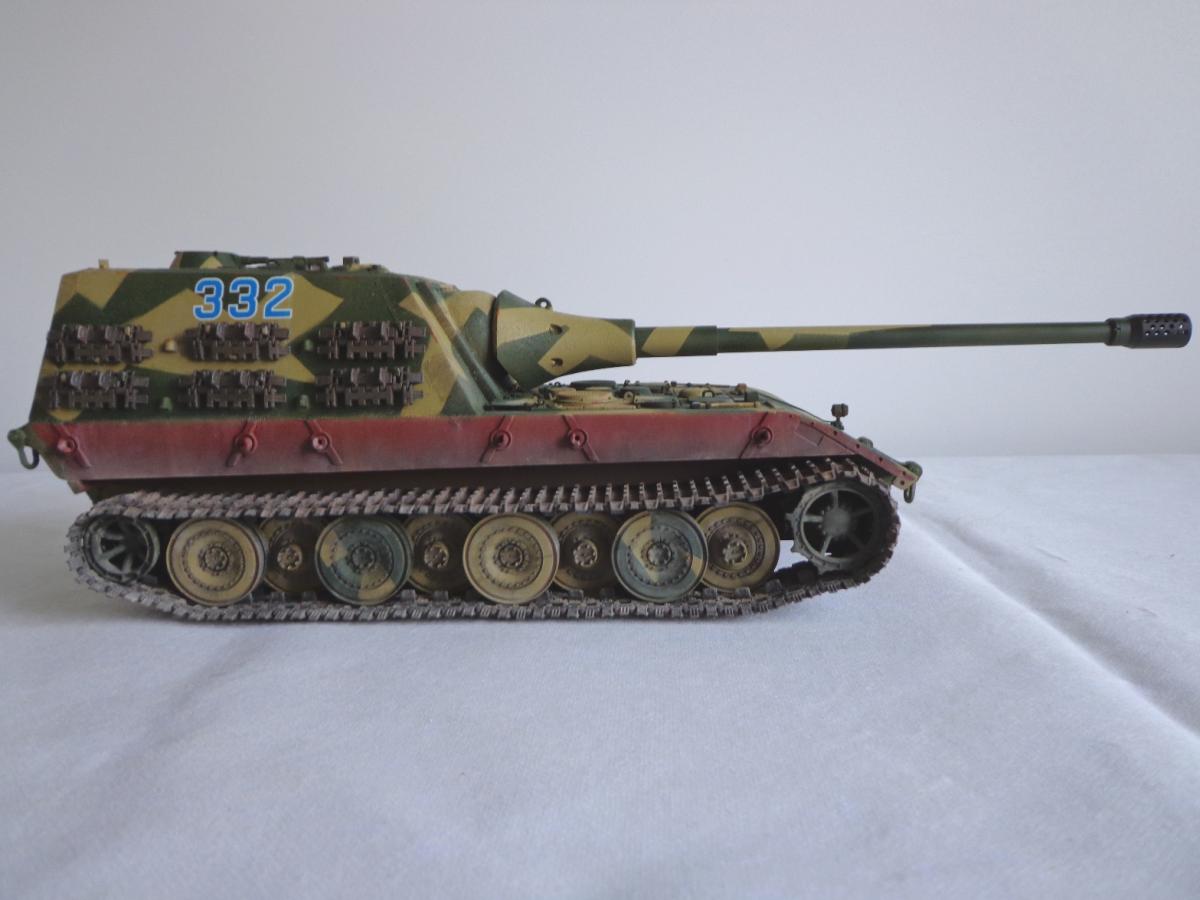

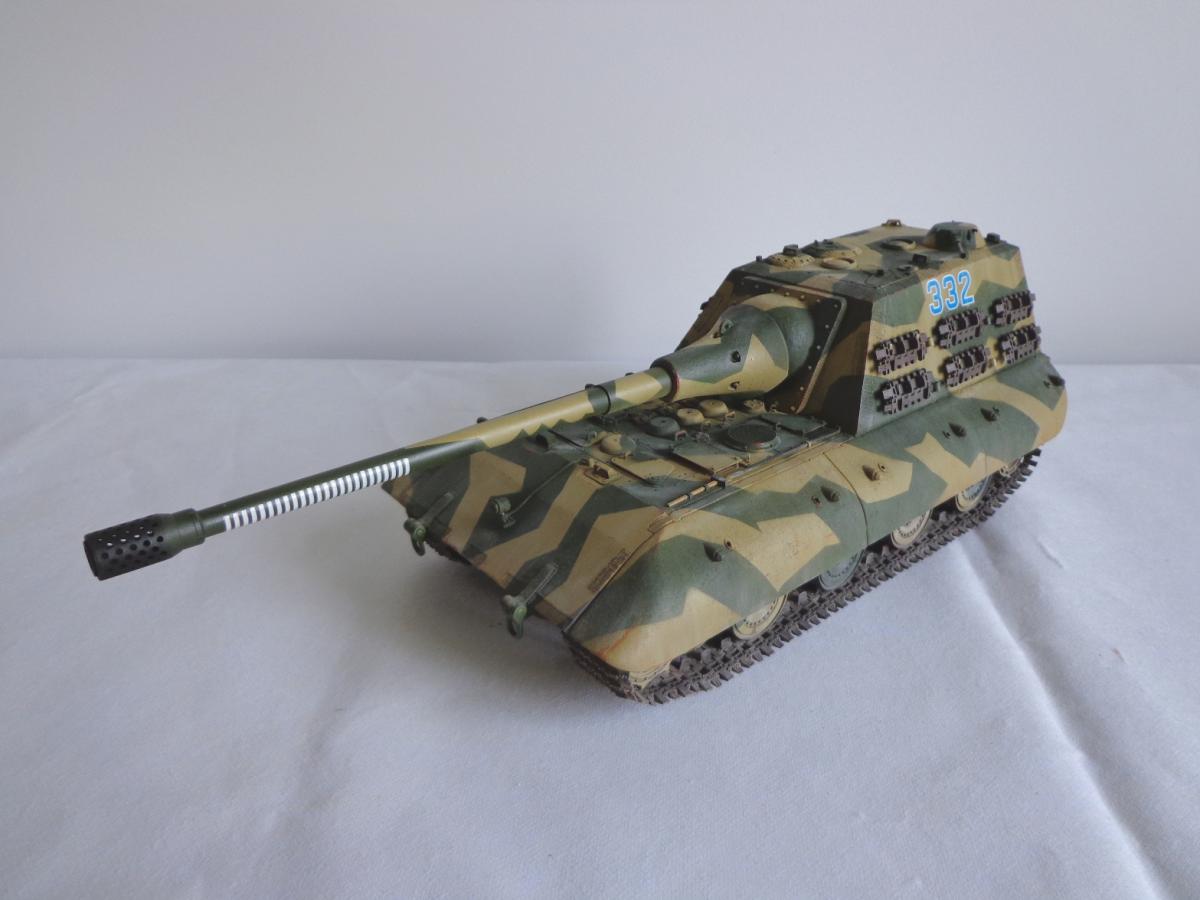

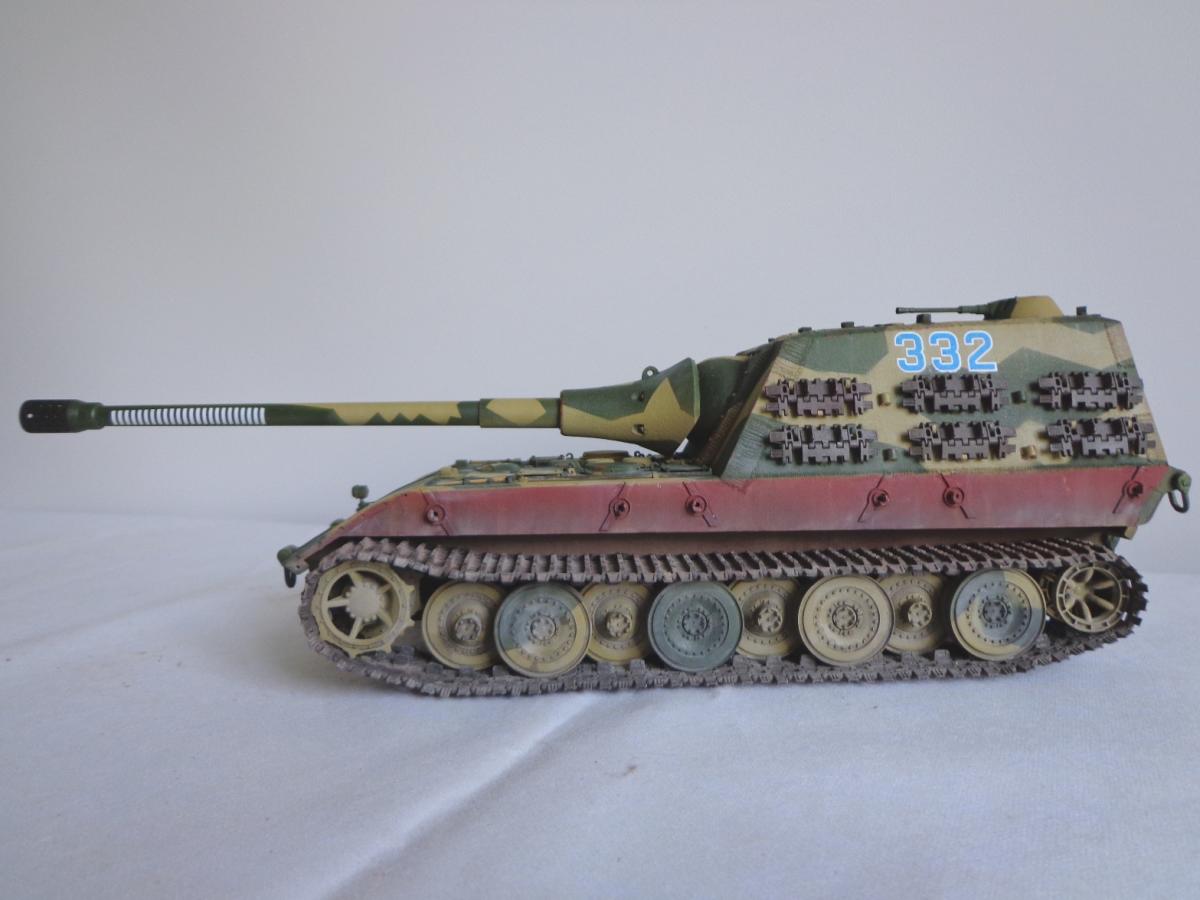

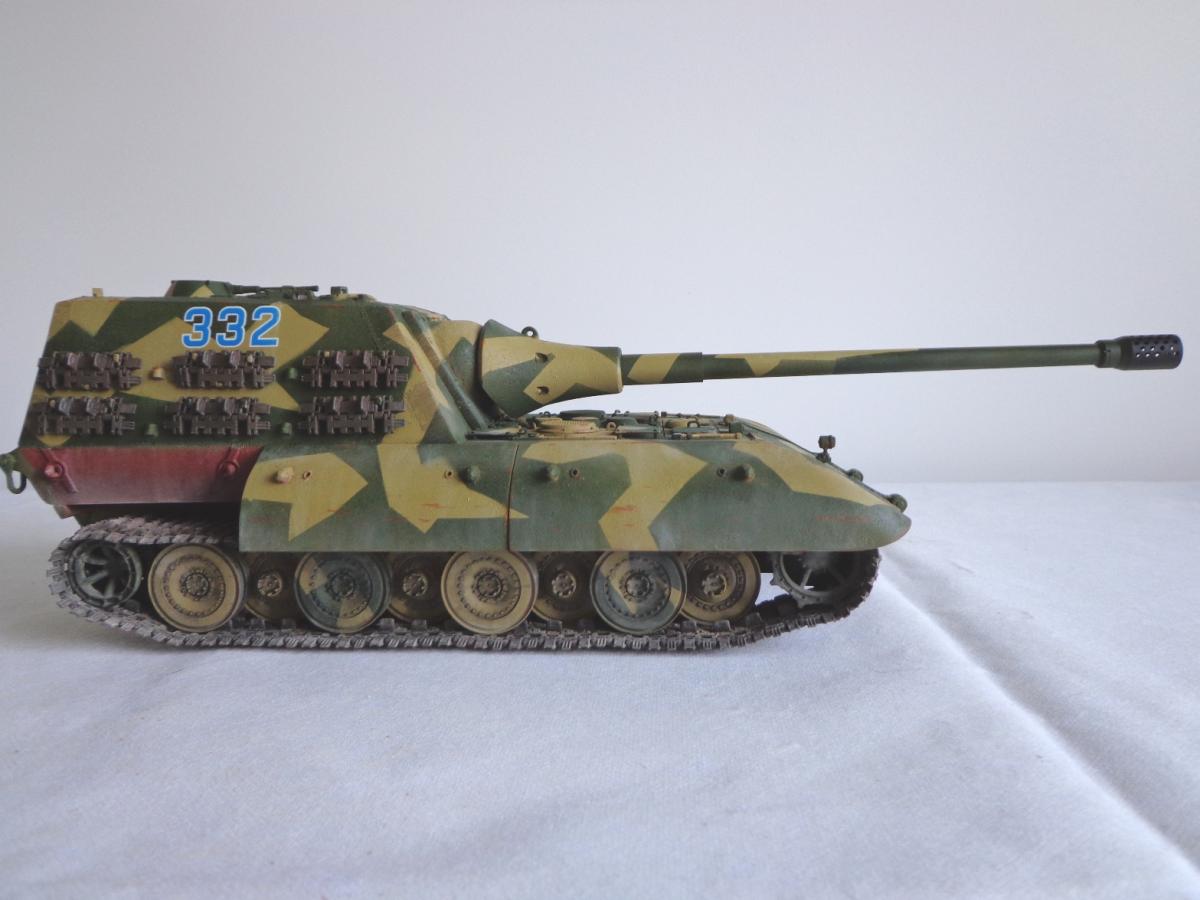

Наконец-то могу считать мою модель законченной. Выкладываю финальные фотографии. Для тех, кто хочет сделать аналогичную модель, вот ссылка на архив с моделями и чертежами https://yadi.sk/d/smVJWMWC3KDa9Z Для редактирования и просмотра файлов нужна программа КОМПАС-3D V16, я использовал бесплатную учебную версию. http://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-54456200-1497785039_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-05751400-1497785072_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-36341500-1497785084_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-42871600-1497785095_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-10683100-1497785108_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-63590500-1497785120_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-54694400-1497785233_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-52692900-1497785248_thumb.jpghttp://cdn-frm-eu.wargaming.net/wot/ru/uploads/monthly_06_2017/post-1238389-0-85357500-1497785262_thumb.jpg Модель на Каропке: http://karopka.ru/community/user/20525/?MODEL=487100

Отфотал с мыльницы текущее состояние, конечно косяков хватает, но визеринг всё скрасит.

Вот так сейчас выглядит моя модель Jagdpanzer E-100 =) Укоротил экраны радиаторов, собрал наборные гусеницы от Trumpeter, примерил. Всё насухо, как и в прошлый раз. Осталось сделать фактуру литья на маске, выровнять передние экраны вровень с ВЛД, подправить сварные швы, сгладить следы газорезки и потом можно красить. Отложил покраску до тепла, т.к. не хочу рисковать проветривать комнату в холодную погоду, мне удобнее красить весной или летом, когда можно открыть окно настежь.

Подразумевается, что немцы что-то придумали (бы =)) в 46м году, что-то другое в голову не лезет. Ну если броня как в игре, то получается что туда влазит только казенник пушки и прицельный триплекс, всё необходимое для стрельбы под крышей рубки.

Да это фотка шибко увеличенная, подальше нормально смотрится Вот как сейчас крыша выглядит. А ежели просить у кого-то смолу, то нужно капитально всё переделывать (размеры люков могут быть разные, тем более у ягдтигра они сразу на бронеплите расположены, а тут плита под углом, но сами люки параллельно земле, поэтому будет сложно перепилить текущий вариант под смоляные люки), этим уже совершенно неохота заниматься, боюсь сделать хуже т.к. это мой первый самодел и хочется поскорее завершить модель =) Больше никаких деталей не нужно, да и сомневаюсь что в наборе ягдтигра есть лишние люки.

Ну можно в каких-то вопросах и скооперироваться, жаль не увидел вашу смолу на ebay, может быть и взял бы, но уже поздно =) Это я к тому, что раз у вас такая смола, то может быть вам стоит ею приторговывать, в отечественных магазинах даже пластиковых наборных траков нету на Е-100. Хм, а ведь если бы у меня был бы ягдтигр, я бы тоже из смолы переднюю часть крыши сделал (в основном люки), но только ради крыши я не стал его покупать, а теперь там детализация хромает конечно. (вот старая фотка для примера, сейчас уже такого на крыше нет, я исправил большую часть косяков, но тем не менее со смоляными люками от ягдтигра смотрелось бы гораздо круче) И с Е-25 по-хорошему в смоле бы башенку откопировать. =) Но опять же, переделывать уже желания никакого. Так что вся кооперация будет в пользу вашей стройки, пишите в личку, помогу, чем смогу.
